Type de produit	Embout motorisé pour aspirateur
Marque	LUX
Modèle	ZE3.1 230V
Largeur	335 mm
Longueur	220 mm
Hauteur	80 mm
Tension d'alimentation	230 V / 50 Hz
Puissance absorbée	140 W
Lampe	12 V / 5 W
Double isolation	Oui (symbole □)
Usage	Intérieur, domestique
Types de sols recommandés	Moquette, tapis
Compatibilité	Aspirateurs LUX 775/790
Assemblage	Avec ou sans tube télescopique
Nettoyage de la brosse	Couper les fils emmêlés, aspirer les résidus
Démontage du cylindre brosse	Dévisser la plaque inférieure, retirer les roulements
Remplacement de la lampe	Confier à un revendeur LUX agréé
Consignes de sécurité	Ne pas aspirer près de flammes, liquides, verre, cendres chaudes
Instructions avant utilisation	Retirer le film protecteur bleu sur la plaque inférieure
Accessoires fournis	Embout motorisé, clips de câble, rallonges de câble

FOIRE AUX QUESTIONS - ZE3.1 230V LUX

Comment assembler l'embout motorisé ZE3.1 sur mon aspirateur ?

L'assemblage dépend du modèle de votre aspirateur. Consultez les schémas dans la notice : pour un aspirateur sans tube, insérez le tube dans l'embout ; avec tube, fixez l'embout au manche. Utilisez les clips pour fixer le câble. Connectez ensuite le cordon de l'embout à la rallonge, puis branchez le tout à l'aspirateur.

Puis-je utiliser cet embout sur des sols durs ?

Non, l'embout motorisé ZE3.1 est conçu uniquement pour les moquettes et tapis. Ne l'utilisez jamais sur des sols durs, des planchers ou des surfaces à poils longs, car cela pourrait endommager l'embout et le sol.

Comment nettoyer la brosse de l'embout ?

Débranchez toujours l'aspirateur. Si des fils ou cheveux s'enroulent autour de la brosse, coupez-les soigneusement avec des ciseaux sans abîmer les poils. Ensuite, utilisez la suceuse fente de votre aspirateur pour aspirer les résidus.

Comment remplacer le cylindre brosse ?

Débranchez l'aspirateur. Retirez la plaque inférieure en dévissant la vis. Enlevez les deux roulements (marqués I et II). Pour une brosse neuve, montez les roulements avec le marquage I vers le haut. Si la brosse est usée, utilisez le marquage II pour prolonger son usage. Remontez la plaque.

Que faire si la lampe de l'embout ne s'allume plus ?

La lampe (12V/5W) doit être remplacée par un revendeur LUX agréé. N'essayez pas de la changer vous-même, car cela nécessite l'ouverture de l'embout.

Quelles sont les précautions de sécurité essentielles ?

N'aspirez jamais près de flammes, cigarettes, cendres chaudes, liquides inflammables, verre ou eau. Évitez de passer l'aspirateur sur le câble d'alimentation. Ne laissez pas l'appareil branché sans surveillance. L'embout est à double isolation (pas de mise à la terre).

Puis-je utiliser cet embout avec n'importe quel aspirateur LUX ?

Cet embout est compatible avec les aspirateurs LUX des séries 775 et 790. Pour d'autres modèles, vérifiez la compatibilité auprès du fabricant.

Comment régler la puissance d'aspiration ?

Réglez le niveau de puissance sur votre aspirateur. Pour les moquettes épaisses, utilisez le niveau MAX et aspirez avec des mouvements lents. Pour les tapis à franges, réduisez l'aspiration si nécessaire.

Dois-je retirer un film protecteur avant utilisation ?

Oui, retirez le film protecteur bleu situé sur la plaque inférieure de l'embout avant la première utilisation.

Comment entretenir l'embout motorisé ?

Après chaque utilisation, nettoyez la brosse comme indiqué. Vérifiez régulièrement l'état des roulements. Si la brosse est trop usée, remplacez le cylindre. Confiez toute réparation à un service agréé LUX. N'utilisez pas de produits solvants sur les parties plastiques.

MODE D'EMPLOI ZE3.1 230V LUX

10

11

13

14

15

16

17

18

LUX ZE3

Svenska 2
Norsk 4
Suomeksi 6
English 8
Nederlands 10
Deutsch 12
Francais 14
Portugues 16
Espanol 18
Italiano 20
Magyar. 22
Cesky 24
26
日本语 283
中文 30
1
Bahasa Malaysia 34
Bahasa Indonesia 36
Tagalog 38

Congratulations on owning a LUX!

Thank you for your vote of confidence in our first rate product. Used correctly it will ease cleaning for many years to come. Your new motorised mouthpiece is designed for household vacuuming and is a wonderful complement specially designed for carpets.

For professional use, for example during renovation, we recommend using only our commercial cleaning products.

Read through this instruction manual before use.

It is also important that this manual remains with the vacuum cleaner for future reference. If this motorised mouthpiece for carpets should be sold, transferred or left behind during a move, see that the new owner is able to make use of the functions and read the warning texts.

Read through the safety precautions before the motorised mouthpiece for carpets is attached or used.

TECHNICAL DATA

Motorised mouthpiece

Width: 335 mm

Length: 220 mm

Height: 80 mm

Voltage: Taiwan: 110 V/60 Hz

Japan: 100V / 50 / 60Hz

Malaysia: 230V / 50Hz

Australia: 230V / 50Hz

New Zealand: 230V / 50Hz

Output: Taiwan: 120 W

Japan: 115 W

Malaysia: 140 W

Australia: 140 W

New Zealand: 140 W

Lamp: 12 V/5 W

Complies with EU-directives for -marking

IMPORTANT SAFETY INSTRUCTIONS

Only for household and indoor use!

To minimise the risk of fire:

• Do not vacuum close to smoke, sparks or fire, e.g. cigarettes, matches, warm ashes or flammable fluids or gasses.

• Do not vacuum in places where flammable or in-flammable fluids or gasses could be encountered.

• Do not spray air fresheners into or onto the vacuum cleaner, since it could explode.

To minimise the risk of electric shock:

• Do not leave the vacuum cleaner/motorised mouthpiece connected when not in use. Disconnect the power cord when the vacuum cleaner is not to be used.

• Carefully observe the instructions in the operating instructions. Service and repair work should only be done by an authorised Lux service centre. Use only spare parts and accessories recommended by the manufacturer. Never try to modify the motorised mouthpiece yourself.

• This motorised mouthpiece has double insulation, as indicated by the symbol (□) on the type plate. Products with double insulation do not have any earth connector.
  To minimise the risk of injury or product damage:

• Make sure that hair, fingers, clothes and the like do not come into contact with the rotating cylinder of the motorised mouthpiece. Never touch the brush cylinder when the vacuum cleaner is connected to an outlet.
• Do not clean plastic parts using cleaners containing solvents.
• Do not pull the vacuum cleaner over its power cord.
• NOTE! To prevent damage to the unit and injuries, a damaged cord should be replaced only by the manufacturer or an authorised service centre.
• Keep moving the power nozzle during operation to avoid unnecessary wear.

LUX ZE3 MOTORISED MOUTHPIECE

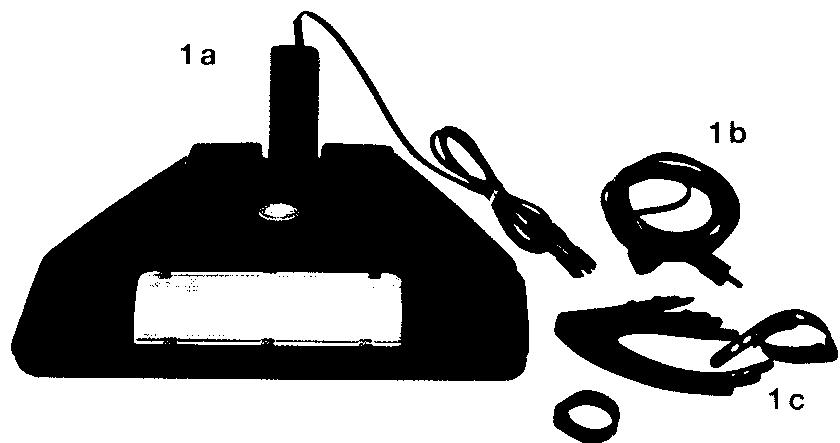

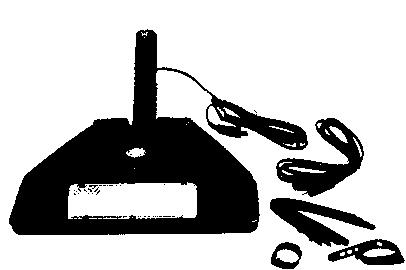

1a.Motorised mouthpiece
b. Cable extensions
c. Cable clips

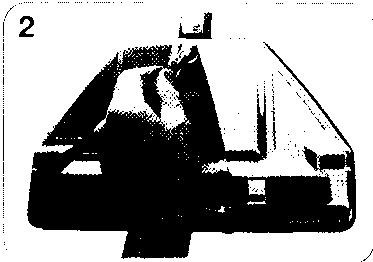

1. Remove the blue protective film on the bottom plate before use.
2. Assemblage to:

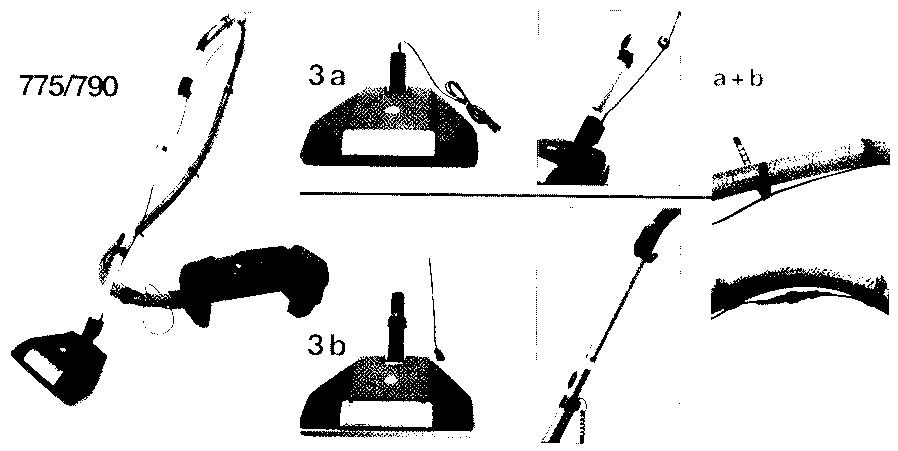

775/790

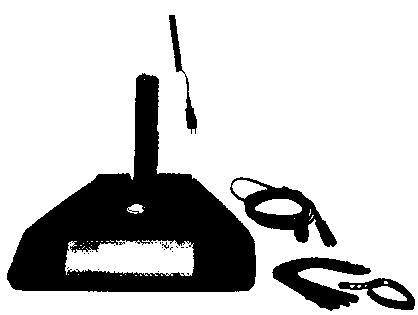

a) Motorised mouthpiece without tube
Insert the tube into the motorised mouthpiece. Assemble the cord to the tube and the cable extension to the hose, using the cable clips. To dismantle the mouthpiece twist and pull apart.

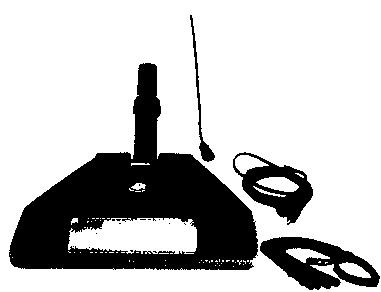

b) Motorised mouthpiece with tube

Attach the mouthpiece to the hose handle. Assemble the cable extension to the hose, using the cable clips. Twist and pull apart to dismantle.
a + b) Connect the mouthpiece cord to the extension cable. Ensure that the contact is correctly connected.

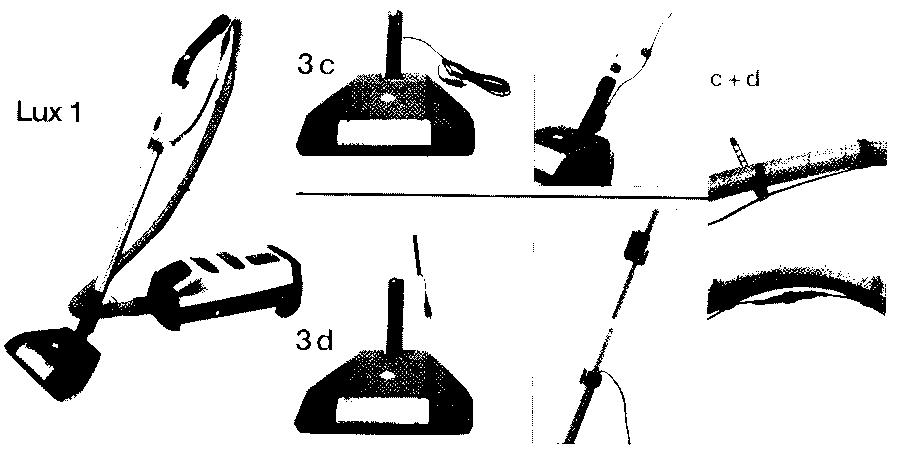

Lux 1

c) Motorised mouthpiece without tube
Insert the telescopic tube into the motorised mouthpiece until the locking button clicks to engage. Assemble the cord to the tube, using the cable clip. To dismantle the mouthpiece press the locking button and pull apart.
d) Motorised mouthpiece with tube

Attach the mouthpiece to the hose handle. To dismantle the mouthpiece push the sliding knob on the tube and pull apart.
c+d) Connect the mouthpiece cord to the extension cable. Ensure that the contact is correctly connected.

1. Connect the hose to the vacuum cleaner. Connect the contact to the socket of the vacuum cleaner. Ensure that the contact is correctly connected. Grab the plug and pull the cord out to the desired length. Connect the plug to an electrical wall socket with a voltage of 230V . The motorised mouthpiece should not be used if the vacuum cleaner is not working.
2. Select the MAX-level and start your vacuum cleaner.

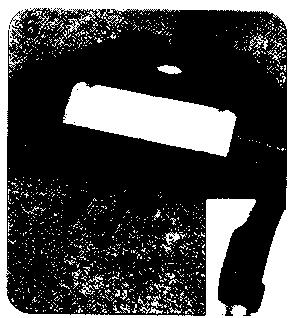

3. On wall-to-wall carpets and the like - vacuum with gentle motions back and forth. Adjust the suction according to need.

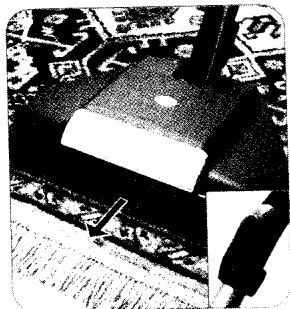

4. On carpets with fringes and the like - vacuum with gentle motions from the carpet to the fringes. Adjust the suction according to need.

5. Make a habit of always cleaning the motorised mouthpiece after use. Always remove the plug from the wall socket before cleaning. If "dust-threads" or the like get stuck in the brush, cut the threads carefully without harming the brush.
6. Vacuum the remaining threads with the help of the vacuum's joining crevice nozzle.

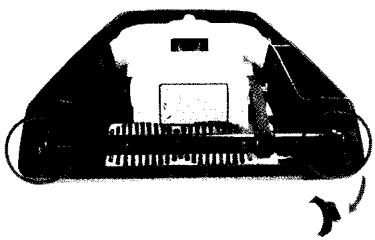

7. Dismantling the brush cylinder. Always remove the plug from the wall socket before opening the motorised mouthpiece. Loosen the screw on the bottom of the motorised mouthpiece.

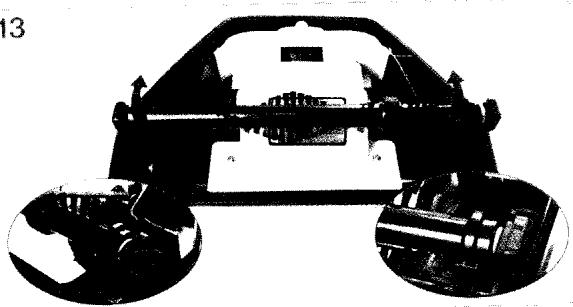

8. Remove the bottom plate. Remove both bearings and clean them. Make sure that both bearings are correctly installed when the cylinder is assembled.
9. To facilitate the assembling, the bearings are marked with I and II markings. When mark I is up and the brush is new or not worn, the brush will stick out ca. 2mm under the bottom of the plate.
10. When the brushes become worn-out and are no longer brushing satisfactorily, mount the bearings with the marking II up. The motorised mouthpiece can then be used some more before the brush cylinder is changed.
11. To replace a broken lamp, take the motorised mouthpiece to an authorised LUX dealer.

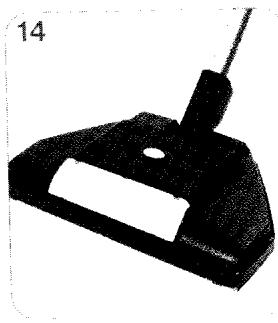

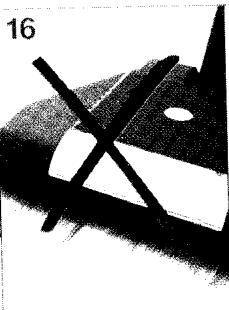

    15-18. Never vacuum with the motorised mouthpiece on surfaces of long fluff or hard floor. Never suck liquids, flammable substances, glass, hot ash or coal. Always remove carefully the plug by grabbing it. Do not pull on the cord.
