Type de produit	Embout motorisé pour aspirateur
Marque	LUX
Modèle	ZE3 100-110V
Largeur	335 mm
Longueur	220 mm
Hauteur	80 mm
Tension	100-110 V / 50-60 Hz
Puissance	115 W
Éclairage	Ampoule 12 V / 5 W
Double isolation	Oui (symbole □)
Usage prévu	Ménage domestique sur moquettes et tapis
Matériau du rouleau	Brosse cylindrique
Nettoyage	Démontage du rouleau pour nettoyage des poils et fils
Remplacement ampoule	Par un concessionnaire LUX agréé
Réparabilité	Réparations par centre de service agréé LUX
Pièces détachées	Rouleau brosse de rechange

FOIRE AUX QUESTIONS - ZE3 100-110V LUX

Quels types de sols puis-je nettoyer avec l'embout motorisé LUX ZE3 ?

L'embout motorisé ZE3 est conçu pour le nettoyage des moquettes et tapis à poils courts. Ne l'utilisez pas sur des sols durs ou des moquettes à poils longs pour éviter d'endommager l'appareil.

Comment assembler l'embout motorisé sur mon aspirateur LUX ?

Insérez le tube dans l'embout motorisé et fixez le câble à l'aide des clips fournis. Pour les modèles avec tube télescopique, enclenchez le bouton de verrouillage. Connectez ensuite le cordon de l'embout à la rallonge et branchez la prise sur l'aspirateur.

Que faire si la brosse cesse de tourner ?

Vérifiez que l'embout est correctement connecté à l'aspirateur et que la prise est bien enfoncée. Assurez-vous que le rouleau n'est pas bloqué par des fils ou des poils. Nettoyez le rouleau si nécessaire.

Comment nettoyer le rouleau brosse ?

Débranchez toujours l'appareil avant le nettoyage. Retirez la plaque inférieure en dévissant la vis. Enlevez les roulements et nettoyez-les. Coupez soigneusement les fils et poils coincés dans le rouleau. Utilisez la buse fente de l'aspirateur pour aspirer les résidus.

Puis-je aspirer des liquides avec cet embout ?

Non, cet embout motorisé est conçu uniquement pour le nettoyage à sec. N'aspirez jamais de liquides, de substances inflammables, de verre, de cendres chaudes ou de charbon.

Comment remplacer l'ampoule de l'embout motorisé ?

L'ampoule est une 12 V / 5 W. Son remplacement doit être effectué par un concessionnaire LUX agréé. N'essayez pas de la changer vous-même.

Que signifie le symbole de double isolation ?

Le symbole □ sur la plaque signalétique indique que l'embout motorisé possède une double isolation et ne nécessite pas de prise de terre. Cela offre une protection supplémentaire contre les chocs électriques.

Pourquoi la brosse ne touche-t-elle plus le sol efficacement ?

Les brosses s'usent avec le temps. L'embout est conçu avec deux positions de roulement : marque I pour une brosse neuve, marque II pour une brosse usée. Passez en position II pour prolonger la durée de vie avant de remplacer le rouleau.

Puis-je utiliser l'embout motorisé sur des tapis à franges ?

Oui, mais faites des mouvements doux du tapis vers les franges pour éviter d'accrocher le rouleau. Réglez l'aspiration sur un niveau modéré si nécessaire.

Quelles précautions de sécurité dois-je observer ?

Débranchez toujours l'appareil avant tout entretien. Ne tirez pas sur le cordon. Gardez les cheveux, vêtements et doigts éloignés du rouleau en rotation. N'utilisez pas l'embout près de sources de chaleur ou de flammes.

MODE D'EMPLOI ZE3 100-110V LUX

10

11

13

14

15

16

17

18

LUX ZE3

Svenska 2
Norsk 4
Suomeksi 6
English 8
Nederlands 10
Deutsch 12
Francais 14
Portugues 16
Espanol 18
Italiano 20
Magyar. 22
Cesky 24
26
日本語 28
中文 30
1
Babasa Malaysia 34
Bahasa Indonesia 36
Talogog 38

Congratulations on owning a LUX!

Thank you for your vote of confidence in our first rate product. Used correctly it will ease cleaning for many years to come. Your new motorised mouthpiece is designed for household vacuuming and is a wonderful complement specially designed for carpets.

For professional use, for example during renovation, we recommend using only our commercial cleaning products.

Read through this instruction manual before use.

It is also important that this manual remains with the vacuum cleaner for future reference. If this motorised mouthpiece for carpets should be sold, transferred or left behind during a move, see that the new owner is able to make use of the functions and read the warning texts.

Read through the safety precautions before the motorised mouthpiece for carpets is attached or used.

TECHNICAL DATA

Motorised mouthpiece

Width: 335 mm

Length: 220 mm

Height: 80 mm

Voltage: Taiwan: 110V / 60Hz

Japan: 100V / 50 / 60Hz

Malaysia: 230V / 50Hz

Australia: 230V / 50Hz

New Zealand: 230V / 50Hz

Output: Taiwan: 120 W

Japan: 115 W

Malaysia:140W

Australia: 140 W

New Zealand: 140 W

Lamp: 12 V/5 W

Complies with EU-directives for -marking

IMPORTANT SAFETY INSTRUCTIONS

Only for household and indoor use!

To minimise the risk of fire:

• Do not vacuum close to smoke, sparks or fire, e.g. cigarettes, matches, warm ashes or flammable fluids or gasses.

• Do not vacuum in places where flammable or in-flammable fluids or gasses could be encountered.

• Do not spray air fresheners into or onto the vacuum cleaner, since it could explode.

To minimise the risk of electric shock:

• Do not leave the vacuum cleaner/motorised mouthpiece connected when not in use. Disconnect the power cord when the vacuum cleaner is not to be used.

• Carefully observe the instructions in the operating instructions. Service and repair work should only be done by an authorised Lux service centre. Use only spare parts and accessories recommended by the manufacturer. Never try to modify the motorised mouthpiece yourself.

• This motorised mouthpiece has double insulation, as indicated by the symbol (□) on the type plate. Products with double insulation do not have any earth connector.
  To minimise the risk of injury or product damage:

• Make sure that hair, fingers, clothes and the like do not come into contact with the rotating cylinder of the motorised mouthpiece. Never touch the brush cylinder when the vacuum cleaner is connected to an outlet.
• Do not clean plastic parts using cleaners containing solvents.
• Do not pull the vacuum cleaner over its power cord.
• NOTE! To prevent damage to the unit and injuries, a damaged cord should be replaced only by the manufacturer or an authorised service centre.
• Keep moving the power nozzle during operation to avoid unnecessary wear.

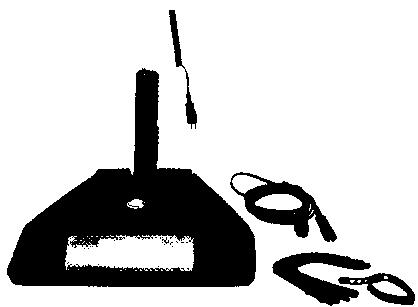

LUX ZE3 MOTORISED MOUTHPIECE

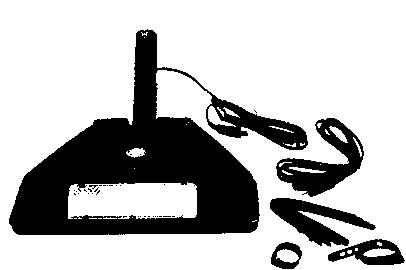

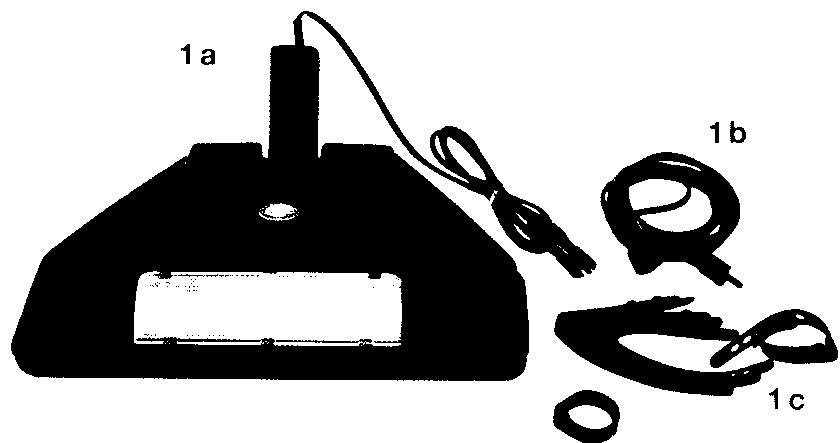

1a.Motorised mouthpiece
b. Cable extensions
c. Cable clips

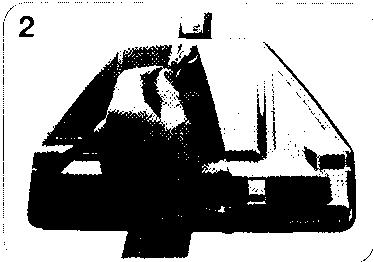

1. Remove the blue protective film on the bottom plate before use.
2. Assemblage to:

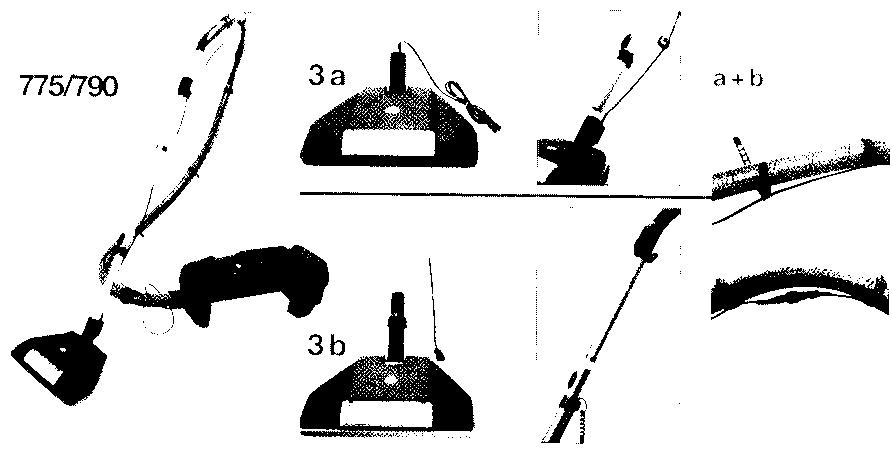

775/790

a) Motorised mouthpiece without tube
Insert the tube into the motorised mouthpiece. Assemble the cord to the tube and the cable extension to the hose, using the cable clips. To dismantle the mouthpiece twist and pull apart.

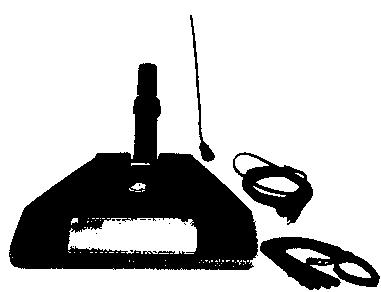

b) Motorised mouthpiece with tube

Attach the mouthpiece to the hose handle. Assemble the cable extension to the hose, using the cable clips. Twist and pull apart to dismantle.
a + b) Connect the mouthpiece cord to the extension cable. Ensure that the contact is correctly connected.

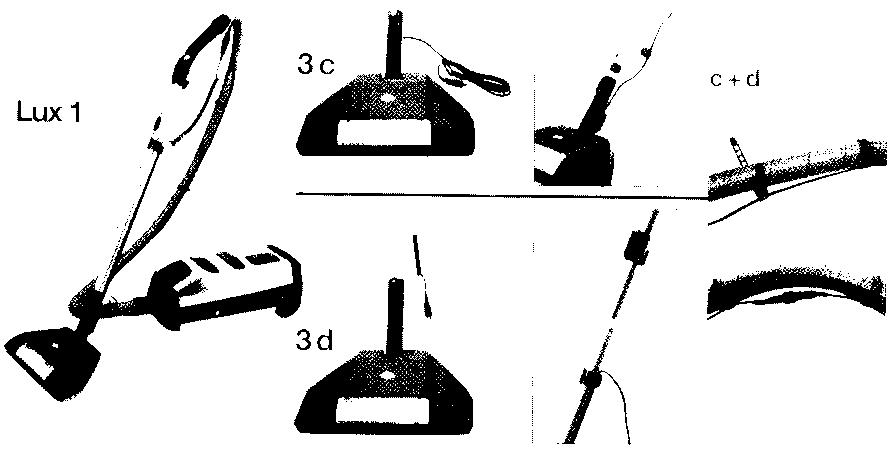

Lux 1

c) Motorised mouthpiece without tube
Insert the telescopic tube into the motorised mouthpiece until the locking button clicks to engage. Assemble the cord to the tube, using the cable clip. To dismantle the mouthpiece press the locking button and pull apart.
d) Motorised mouthpiece with tube

Attach the mouthpiece to the hose handle. To dismantle the mouthpiece push the sliding knob on the tube and pull apart.

c+d) Connect the mouthpiece cord to the extension cable. Ensure that the contact is correctly connected.

1. Connect the hose to the vacuum cleaner. Connect the contact to the socket of the vacuum cleaner. Ensure that the contact is correctly connected. Grab the plug and pull the cord out to the desired length. Connect the plug to an electrical wall socket with a voltage of 230V . The motorised mouthpiece should not be used if the vacuum cleaner is not working.
2. Select the MAX-level and start your vacuum cleaner.

3. On wall-to-wall carpets and the like - vacuum with gentle motions back and forth. Adjust the suction according to need.

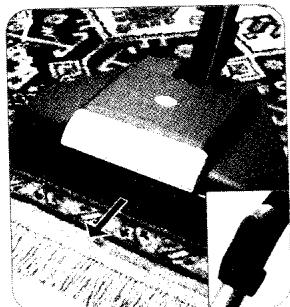

4. On carpets with fringes and the like - vacuum with gentle motions from the carpet to the fringes. Adjust the suction according to need.

5. Make a habit of always cleaning the motorised mouthpiece after use. Always remove the plug from the wall socket before cleaning. If "dust-threads" or the like get stuck in the brush, cut the threads carefully without harming the brush.
6. Vacuum the remaining threads with the help of the vacuum's joining crevice nozzle.

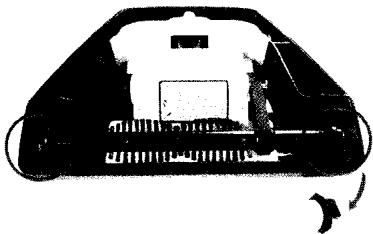

7. Dismantling the brush cylinder. Always remove the plug from the wall socket before opening the motorised mouthpiece. Loosen the screw on the bottom of the motorised mouthpiece.

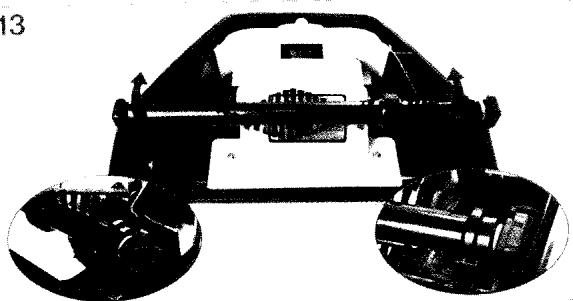

8. Remove the bottom plate. Remove both bearings and clean them. Make sure that both bearings are correctly installed when the cylinder is assembled.
9. To facilitate the assembling, the bearings are marked with I and II markings. When mark I is up and the brush is new or not worn, the brush will stick out ca. 2mm under the bottom of the plate.
10. When the brushes become worn-out and are no longer brushing satisfactorily, mount the bearings with the marking II up. The motorised mouthpiece can then be used some more before the brush cylinder is changed.

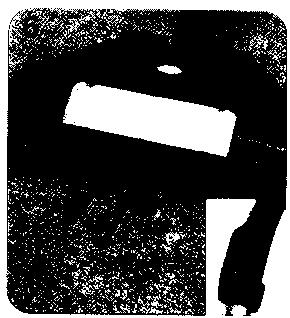

11. To replace a broken lamp, take the motorised mouthpiece to an authorised LUX dealer.

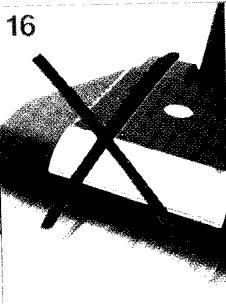

    15-18. Never vacuum with the motorised mouthpiece on surfaces of long fluff or hard floor. Never suck liquids, flammable substances, glass, hot ash or coal. Always remove carefully the plug by grabbing it. Do not pull on the cord.
