SSI0360S - Lave-vaisselle JUNO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SSI0360S JUNO au format PDF.
| Marque | JUNO |
| Modèle | SSI0360S |
| Type de produit | Lave-vaisselle encastrable |
| Largeur | 59,6 cm |
| Hauteur | 82-88 cm (réglable) |
| Profondeur | 57,5 cm |
| Profondeur avec porte ouverte | 115 cm |
| Poids net | 45 kg (environ) |
| Alimentation électrique | 220-230 V / 50 Hz |
| Puissance totale | 2100 W |
| Pression d'eau | 5 - 80 N/cm² |
| Capacité (couverts) | 12 |
| Consommation d'eau (cycle normal) | 22 L |
| Consommation électrique (cycle normal) | 1,5 kWh |
| Programmes de lavage | Rapide 65°C, Normal 65°C, Trempage |
| Adoucisseur d'eau intégré | Oui, réglable (5 niveaux) |
| Réservoir à sel régénérant | Oui, capacité 1,5 kg |
| Réservoir de produit de rinçage | Oui, capacité 110 ml avec dosage réglable |
| Système de filtration | Filtres centraux et grand filtre |
| Bras rotatifs | Supérieur et inférieur (amovibles) |
| Sécurité | Arrêt automatique à l'ouverture de la porte |
| Compatible encastrement | Oui, sous plan de travail |
| Conformité | Directives 73/23/CEE et 89/336/CEE |
FOIRE AUX QUESTIONS - SSI0360S JUNO
Questions des utilisateurs sur SSI0360S JUNO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice SSI0360S - JUNO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SSI0360S de la marque JUNO.
MODE D'EMPLOI SSI0360S JUNO
Emplacement, mise en niveau, évacuation d'eau, raccordement d'eau 18
Raccordement électrique 18
Utilisation. 19
Le bandeau de commande... Page 19
L'adoucisseur d'eau, remplissage du réservoir à sel, contrôle de la réserve de sel 20
Le produit de rinceage et de lavage 21
Rangement de la vaisselle dans l'appareil, utilisation du panier inférieur et supérieur 22
Nos conseils. Page 23
Programmes de lavage 24
Comment faire votre vaisselle. 25
Entretien. Page 26

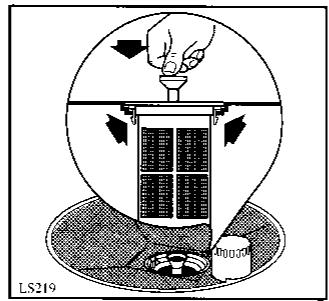

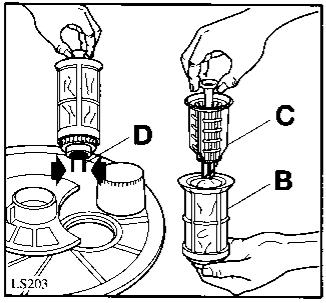

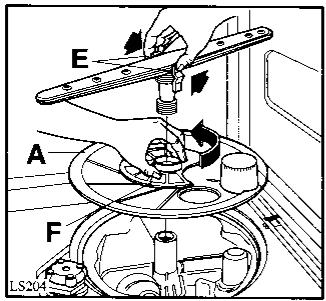

Nettoyage des filtres centraux, nettoyage du grand filtre, nettoyage intérieur et extérieur. Page 26
En cas d'absence prolongée, précautions contre le gel, si vous déménagez 26
En cas d'anomalies de fonctionnement... Page 27
Encastrement. 28

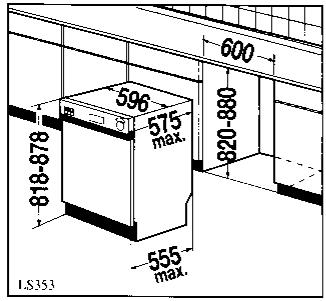

| DIMENSIONS | Largeur | 59,6 cm |
| Hauteur | 82-88 cm | |
| Profondeur max. | 57,5 cm | |
| Profondeur max. avec porte ouverte | 115 cm | |
| TENSION/FREQUENCY | 220-230 V / 50 Hz | |
| PUISSANCE ABSORBEE MOTEUR LAVAGE | 200 W | |
| PUISSANCE ABSORBEE ELEMENT CHAUFFANT | 1900 W | |
| PUISSANCE TOTALE | 2100 W | |
| PRESSION DE L'EAU D'ALIMENTATION | Min. | 5 N/cm2 |
| Max. | 80 N/cm2 | |
| CAPACITE (COUVERTS STANDARD IEC) | 12 | |
| CONSOMMATIONS | Eau | 22 l |
| Electricité | 1,5 kWh |
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (concernant la tension) et modifications successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil de façon à ce que l'utilisateur puisse être informé du fonctionnement de celui-ci.
Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien les lire attentivement avant d'instruire et d'utiliser l'appareil.
À la réception de l'appareil, nous vous prions de faire les « réserves d'utilisation » en présence du livreur (dégâts esthétiques par exemple). Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un electricien qualifié. Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Débranchez toujours la prise de courant et fermez le robinet d'eau après l'utilisation de l'appareil. N'ouvrez pas la porte de votre lave-vaisselle quand celui-ci est en marche. Arrêtez-le toujours avant. Ne touchez pas l'objet chauffant pendant ou immédiatement après la fin d'un programme de lavage. Si votre appareil est encastrable, il est nécessaire de le fixer au-dessous du plan de travail de la cuisine (reportez-vous aux indications de la notice d'utilisation). Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger. - Lave-vaisselle n'a été conçu que pour le lavage de la vaisselle de ménage. Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil.
N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc. - Séparez toujours l'argenterie des autres métaux, car elle noircit à cause d'un procédé d'électrolyse. En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements. - Contactez le Service Après-Vente le plus proche et exigez toujours des pièces détachées d'origine. Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation et les tuyaux au ras de l'appareil et détruisez le dispositif de fermeture de la porte.
Emplacement
Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.
Ce lave-vaisselle a été conçu pour être encastré sous un évier ou un plan de travail. Pour les instructions concernant l'encastrage, reportez-vous au paragraphe correspondant.

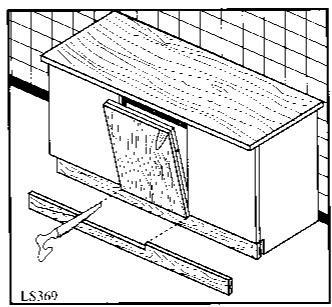

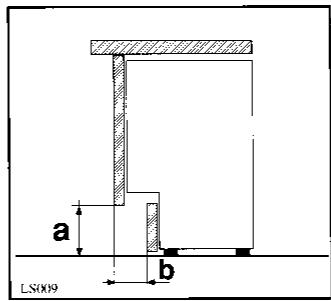

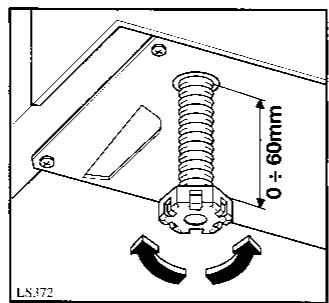

Mise à niveau
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.
Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.

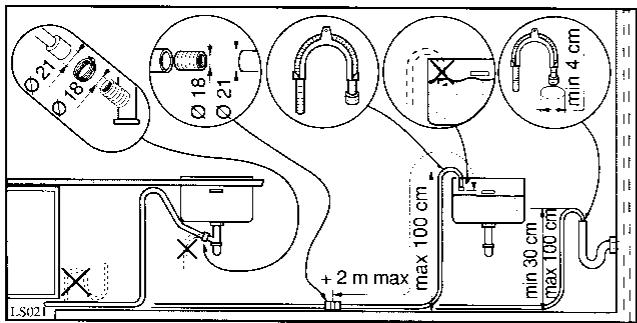

Évacuation d'eau
L'extrémité du tuyau d'évacuation peut être branchée : au siphon de l'évier, en la fixant éventuellement avec un collier ;
à une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté vers la droite ou vers la gauche, indifféremment.
Evitez les piures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.
Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.
Faites passer la rallonge sur le sol et ne la faites monter que près de la vidange.

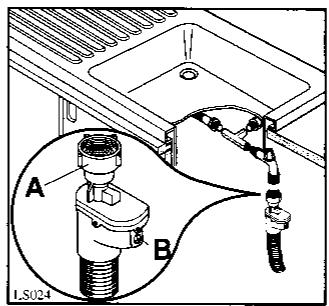

Raccordement d'eau
La machine peut être alimentée en eau froide ou chaude jusqu'à 60°C max. Nous vous conseillons néanmoins le branchement à une arrivée d'eau froide.
Branchez le tuyau à un robinet avec un raccord de 3/4" ou à une prise d'eau à branchement rapide (press block).
Ce tuyau est muni d'un dispositif de sécurité qui bloque l'entrée de l'eau dans la machine en cas de rupture, par usure, du
tuyau intérieur. L'inconvénient est signalé par l'apparition d'un signe rouge à la fenêtre (B).
Dans ce cas, fermez le robinet d'eau et faites changer le tuyau.
Vissez correctement l'embout du tuyau (A) pour éviter les fuites d'eau. Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Évitez toute purge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

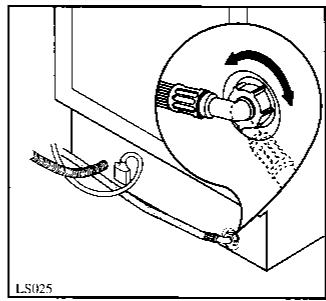

Remarque: l'extrémité du tuyau branchée à l'appareil peut être orientée selon les besoins, il suffit de desserer le collier de fixation.
Revissez-le bien pour éviter les fuites d'eau.
Si la machine est branchée à des conduites neuves ou n'ayant pas été utilisées pendant un certain temps, il est conseillé de faire couler de l'eau pendant quelques minutes avant de brancher.
le tuyau d'arrivée d'eau. Vous évitez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'arrivée.
La pression de l'eau doit se trouver dans les limites indiquées dans les caractéristiques techniques.
Raccordement électrique
Cette machine ne peut être branchée qu'en monophasé 220-230 V (50 Hz).
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra être exécuté en respectant les normes en vigueur.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou déficiente.

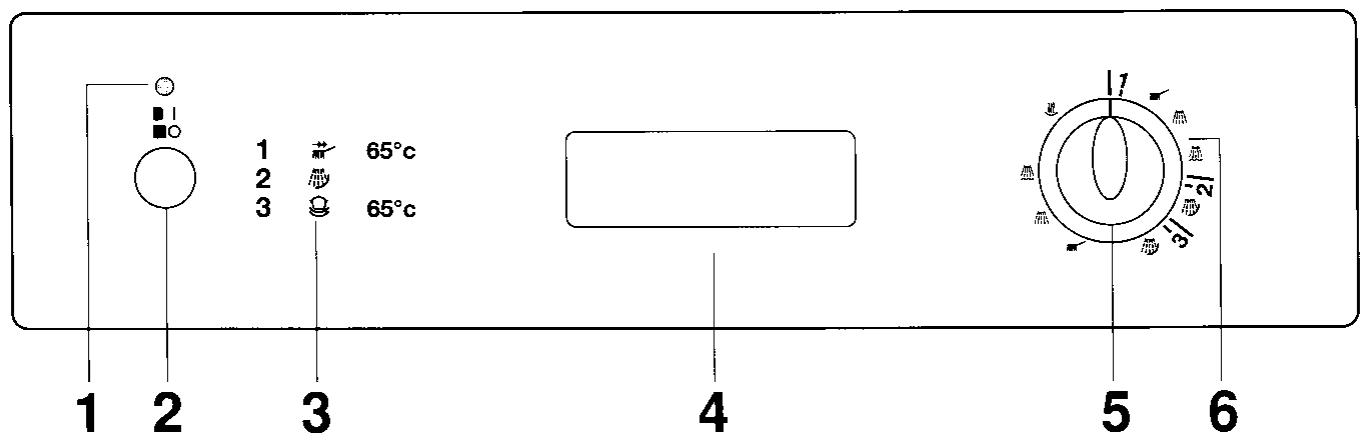

1 Témoin lumineux de «machine sous tension
Il s'allume quand on appuie sur la touche Marche/Arrêt (2), signalant ainsi que l'appareil est sous tension.

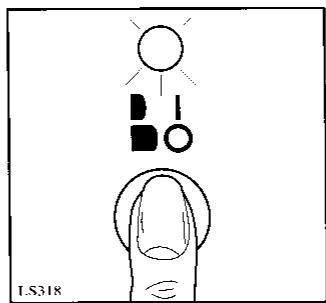

Mise en marche
L'enclenchement de cette touche permet le départ du programme de lavage.
Arrêt
Quand le programme de lavage est terminé, la machine s'arrête automatiquement.
Faites ressortir la touche marche/arrêt : l'appareil est mis hors tension.
Avant de sélectionner un programme ou de changer un programme en cours, mettez l'appareil hors tension en appuyant sur la touche marche/arrêt.
3 Guide des programmes de lavage
C'est un guide récapitulatif du tableau des programmes de lavage qui vous aidera dans le choix quotidien des programmes.
4 Poignée de porte
Il suffit de la pousser pour fermer la porte.
Pour ouvrir la porte, poussez légèrement la poignée vers le haut et tirez-la vers vous.

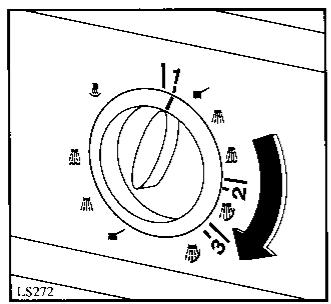

5 Sélecteur programmes
Il vous permet de sélectionner le programme de lavage désiré. Tournez le sélecteur vers la droite jusqu'à ce que le repère sur le bouton coincide avec le numéro du programme choisi.
6 Indicateur de déroulement du programme
Il vous indique continuellement dans quelle phase de lavage se trouve votre appareil.
Chaque phase est représentée par un symbole :
Prélavage - Attente
Rinçage à chaud
Lavage
Séchage à l'air chaud
Rinçage à froid
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle, laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevée et plus l'eau est «dure». Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.
L'adoucisseur peut traiter une eau ayant une «dureté» atteignant 90°T. H. et possède 5 niveaux de réglage.
Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.
Sur le tableau suivant vous trouvez le niveau correspondant à votre eau et les indications sur les opérations de réglage nécessaires:
| Niveau | Dureté de l'eau | Emploi Sel régissant | Réglage de l'adoucisseur | Réglage sur la machine | |
| °dH degrés allem. | °TH degrés français | ||||
| 1 | 0-7 | 0-14 | ★★NON | NON | NON |
| ★2 | 8-21 | 15-39 | OUI | NON | NON |
| 3 | 22-28 | 40-50 | OUI | OUI | NON |
| 4 | 29-39 | 51-70 | OUI | NON | OUI |
| 5 | 40-50 | 71-90 | OUI | OUI | OUI |
^ = Degré hydrométrique. L'adoucisseur est réglé d'origine au niveau 2 qui est le plus courant. Si vous utilisez des détergents sans phosphates (contenant des enzymes), introduisez du sel à partir du degré de dureté de T. H..
Niveau 1
Si vous avez de l'eau appartenant au niveau 1, il n'est pas nécessaire d'utiliser de Sel regénérant, ni d'effectuer de réglage car elle est déjà douce.

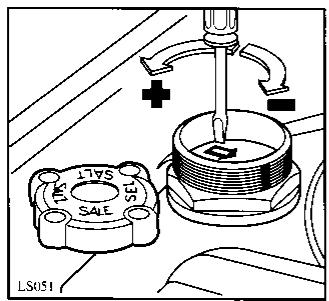

Niveaux 3 et 5 (réglage de l'adoucisseur)
Si vous eau apparient au niveau 3 ou 5, procédez de la manière suivante:
enlevez le panier inférieur, dévissez et ôtez le bouchon du réservoir de sel place sur le fond de la cuve;
A l'aide d'un tournevis ou d'un couteau, tournez le sélecteur à deux positions de la position - à la position +.
Attention:
Nous vous conseillons d'effectuer cette opération lors de la mise en service de votre lave-vaisselle.
Niveaux 4 et 5 (réglage sur l'appareil)

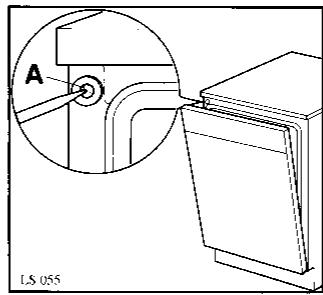

Si vous eau apparient au niveau 4 ou 5, percez la membrane (A) qui se trouve sur la partie frontale de la machine, côté supérieur à gauche.
Note: Avec une durée de l'eau de niveau 5, les deux réglages doivent être effectués.
Attention: À partir du niveau 2, utilisez régulièrement le sel régénérant en suivant les indications qui figurent au paragraphe suivant.
Remplissage du réservoir de sel
Utilisez uniquement du sel spécial pour lave-vaisselle. D'autres types de sel contiennent certaines substances qui pourraient peu à peu rendre inefficace votre adoucisseur.
Enlevez le panier inférieur, dévissez et otez le bouchon du réservoir.
Remplissez d'eau le réservoir (cette opération n'est à effectuer que lors du premier remplissage).

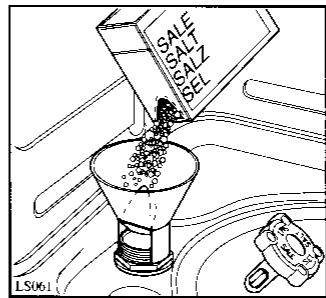

A l'aide de l'entonnoir prévu à cet effet, versez dans le réservoir 1,5 kg environ de sel spécial pour lave-vaisselle.
Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de résidus de sel sur le filtre et sur le joint.
Contrôle de la réserve de sel
Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir. Le bouchon du réservoir de sel comporte en son centre un indicateur de salinité. Lorsqu'un repère vert n'est plus visible, la quantité de sel est insuffisante; vous devez replir le réservoir.
Ne faites jamais fonctionner le lave-vaisselle sans Sel regenerant.
Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans le réservoir.
Important: Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage, à l'exclusion du programme d'attente, ceci afin d'éviter que d'éventuels grains de sel ou de l'eau salée ne favorisent la formation de rouille.
Le produit de rinceage
Ce liquide rend la vaisselle plus brillante et facilite le séchage.
Il est introduit automatiquement pendant le rincage chaud.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rinçage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.
Remplissage du réservoir de produit de finissage
Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit complètement plein. L'indicateur (B) se trouvant sur le côté devra être souvent.
Refermez bien le bouchon.
Le liquide qui s'est éventuellement échappé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.
Ajoutez à nouveau du produit de rinçage lorsque le théorème (B) est clair.

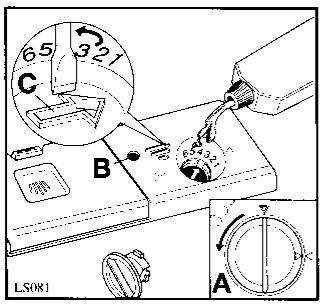

Réglage de la dose:
Selon les résultats de lavage obtenus, vous réglerez la dose de liquide en agissant sur le sélecteur à 6 positions (C) situé à l'intérieur de la goulotte de remplissage (position 1 dose minimum, position 6 dose maximum).
À l'aide de la pointe d'un couteau (ou d'un tournevis), augmentez graduellement la dose si vous observez sur les vaisselles des gouttes d'eau ou des taches de calcaire ; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.

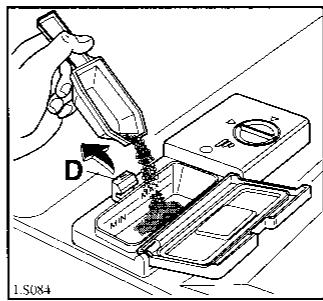

Le produit de lavage
Les produits de lavage en poudre, liquides ou en tablettes que vous devrez utiliser sont ceux spécifiques pour lave-vaisselle ménager.
Avant de commencer tout programme de lavage, à l'exclusion du programme d'attente, on doit verser le produit de lavage dans le distributeur situé à l'avant de la contreporte.
Pour l'ouvrir, il suffit de déclencher le cliquet de fermeture (D).
Après avoir introduit le produit de lavage dans le distributeur, fermez le couvercle.
À la fin de tout programme de lavage, le couvercle est ouvert, prêt pour une nouvelle utilisation.
La dose de produit de lavage varie en fonction du degré de salissure et du type de vaisseau. Nous vous conseillons les doses indiquées dans le tableau programmes.
Le produit de lavage sera prélevé automatiquement au moment opportun.
Les produits de lavage ne sont pas tous identiques, consultez également les instructions sur les emballages.
Rappelons que le produit de lavage ne pourrait donner une propriété complète s'il est employé en quantité insuffisante, s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage.
Ne pas excéder dans l'emploi de produit de lavage permet de contribuer à la limitation de la pollution de l'environnement.
Détergents sans phosphates (contenant des enzymes)
Ces nouveaux détergents ne contenant ni phosphates ni substances blanchissantes à base de chloré, bien qu'ils soient «écologiques» sont plus sensibles à la dureté de l'eau par rapport aux détergents traditionnels. C'est pour cette raison qu'il faut introduire du sel dans l'adoucisseur à partir de dH (T. H.) pour éviter des dépôts calcaires sur la vaisselle et sur la cuve afin d'obtenir un résultat de lavage optimum.
Rangement de la vaisselle dans l'appareil
Tirez les paniers pour y charger la vaisselle.
Avant de placer la vaisselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires (petits os, cure-dents, arêtes, restes de viande ou de légumes, pelures de fruits, etc...) qui engorgeraient inutilément les filtres et réduiraient l'efficacité du lavage.

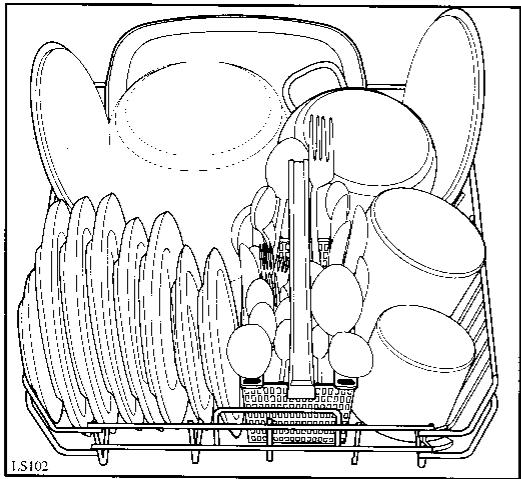

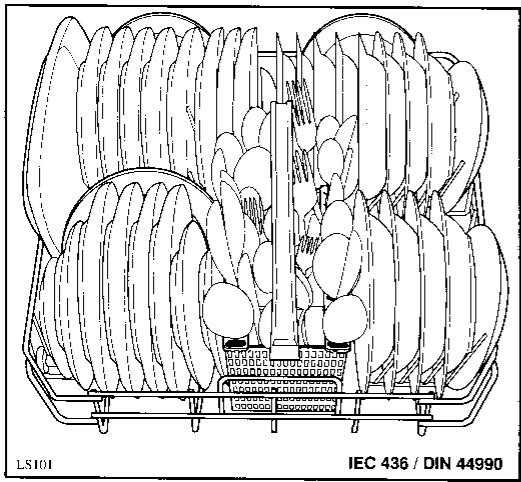

Utilisation du panier inférieur
Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes (jusqu'à 27 cm de diamètre), les saladiers, les couverts, etc. qui devront être rangés d'après les figures.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas générer la rotation du bras supérieur.
On placera les couverts dans le petit panier amovable, les manches tournés vers le bas. Si ces derniers dépassent du fond et risquent de générer la rotation du bras inférieur, retournez-les.
Intercalez les cuillers avec les autres couverts pour éviter qu'elles s'emboitent.
Séparez l'argenterie des autres métaux.

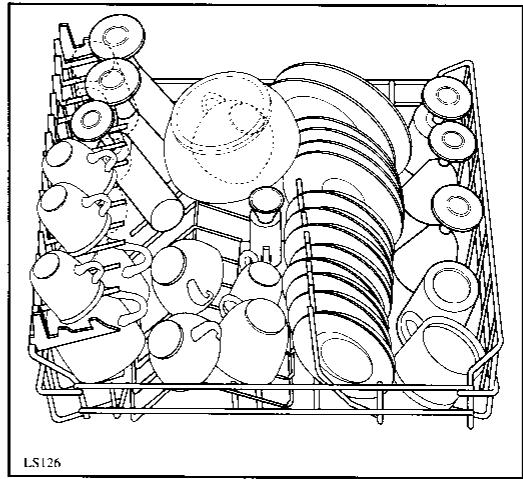

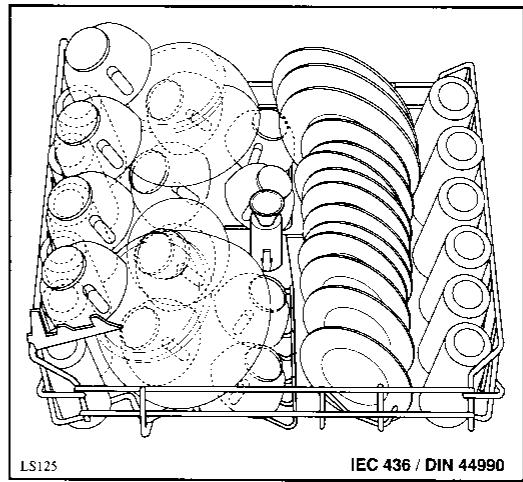

Utilisation du panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres qui seront disposés comme indiqué dans les figures. Les verres à pied peuvent être suspendus au porte-tasses.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.
Attention

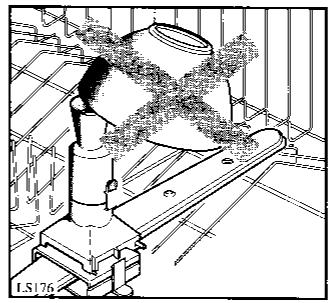

Ne recouvre pas de vaisselle la buse d'alimentation en eau du bras supérieur.
Avant de fermer la porte, assurez-vous que les bras puissent tourner librement.
Pour obtenir les valeurs résultats de lavage
Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
Les cassetoles contenant des aliments attachés ou brûlés doivent faire l'objet d'un trempage préalable.
Les ustensiles et couverts longs comme louches, grands couteaux, etc., doivent être disposés horizontalement, de préférence dans le panier supérieur.
En évitant le contact entre les pièces de vaisselle, on obtiendra de bons résultats de lavage.
Il est préféable de ranger les objets légers (récipients en plastique) dans le panier supérieur et de les disposer de façon à ce qu'ils ne se retournent pas.
Pour économiser eau, énergie, temps
Il est inutile de passer au préalable la vaisselle sous l'eau courante.
Rangez la vaisselle sale dans les paniers immédiatement après usage. Ne procédez au lavage que lorsque la machine est complètement remplie.
Effectuez éventuellement le programme d'attente (voir le tableau programmes) pour éviter que les résidus sèchent trop avant le lavage complet.
Ne lavez pas dans votre lave-vaisselle:
les couverts ou la vaisselle avec manche en bois ou en corne ou constitués d'éléments collés avec des résines non résistantes à l'eau chaude;
objets d'artisanat, objets en bois, porcelaines anciennes ou peintes à la main.
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Si le cristal et la vaisselle en plastique ne sont pas garantis pour le lavage en machine, il est préféable de les laver à la main. Sinon, nous conseillons de les déposer dans le panier supérieur et de choisir un programme délicat.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier porte-couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pièces de vaisselle.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
Sachez que les décors des pièces en faience ou porcelaine cuits sous émail sont absolument inattaqués, à la différence des décors cuits sur émail dont les coloris peuvent à la longue s'atténuer.
De même, certaines pièces décorées à l'or peuvent être maintenant lavées en machine. Ces pièces doivent porter la garantie du fabricant.
Choisissez des pièces à fond plat pour éviter toute retenue d'eau (verres, tasses, bols...).
Programmes de lavage
| Programme | Type de vaisselle | Quantité de résidus Type de salissure | Doses conseillées de produit de lavage | Position départ programmateur | Touches à appuyer | Description du cycle | Valeurs indicatives de consommation ★★★ | ||
| Durée du programme en min. | Consommation d'énergie kWh | Consommation d'eau litres | |||||||
| ★Programme rapide65°C | Vaiselle variee Vaisselle pour buffets | Peu de résidus non séchés et sans amidon (ex. boisons, pâtiseries, salades, charcuterie, fromages). | 1 cuiller à dessert bombée g 15 | 1 | 1110 | Lavage à 65°C1 rincege à froid1 rincege à 65°C | 42 | 1,4 | 18 |
| Lavage d'atteente (trempage) | Chargement partiel de vaisselle devant être complété au repas suivant. Pour ce programme, pas de produit de lavage. | / | 2 | 1110 | 1 rincege à froid (pour éviter que les résidus d'aliments sèchant sur la vaisselle) | 6 | 0,1 | 12 | |
| ★Programme normal65°C | Casseroles Vaisselle variée | Résidus normaux ou abondants, même séches, et/ou contenant de l'amidon (ex. pâtes, riz, semoule, pommes de terre, oeuf, sauces, rôts). | 2 cuillers à dessert g 25 | 3 | 1110 | Prélavage à l'eau froide Lavage à 65°C1 rincege à froid1 rincege à 65°C Sèchage à l'air chaud | 64 | 1,5 | 22 |
★ Pour Instituts d'Essais comparatifs : Programme IEC 436/DIN 44990 Quantité récommandée de produit de lavage : 24 g
C'est un programme spécial qui permet de laver, en peu de temps (42 mn. environ), un chargement complet d'assiettes, verres et vaisselle peu sale (à l'exclusion des casseroles) en favorisant leur utilisation immédiate. Vu la brièveté du programme, la phase de séchage est supprimée.
Ces données ont une valeur indicative et dépendent de la pression et de la température de l'eau ainsi que des variations de tension électrique.
electrique.
Comment faire votre vaisselle
1 Vérifiez la propreté des filtres (voir paragraphe «Entretien»)
2 Effectuez le contrôle du sel et du produit de rinçage (voir paragraphe correspondant)
3 Disposez la vaisselle dans la machine
Débarrasssez la vaisselle des résidus alimentaires.
Tirez le panier inférieur et placez-y cassetoles, assiettes et couverts.
Tirez le panier supérieur et placez-y assiettes, verres, tasses, etc...
Poussez les paniers à l'intérieur de la machine.
Assurez-vous que les bras rotatifs ne soient pas gênés dans leur mouvement.
Dosez le produit de lavage
Versez la dose correcte de produit de lavage dans le distributeur, suivant les indications du tableau de programmes et fermez le couvercle.
Fermez la porte du lave-vaiselle.
5 Sélectionnez le programme
Tournez le bouton du sélecteur dans le sens des aiguilles d'une montre, jusqu'à ce que le repère corresponde avec le numéro du programme choisi.
6 Mettez en marche
Enfoncez la fiche dans la prise de courant.
Ouvrez le robinet de l'eau.
Appuyez sur la touche
le programme commence.
Si vous voulez l'interrompre à n'importe quel moment, appuyez à nouveau sur la touche.
Pour remettre l'appareil en fonctionnement, appuyez de nouveau sur la touche ; le programme reprendra où il a été interrompu.
7 Fin de programme
La machine s'arrête automatiquement.
Pour éteindre l'appareil, appuyez sur la touche marche/arrêt.
Fermez le robinet d'arrivée d'eau.
Ouvrez la porte et attendez quelques minutes avant devoir la vaisselle: vous évitez de vous brûler et le séchage sera complété dans les valeurs conditions.
Videz d'abord le panier inférieur, puis celui du dessus : vous évitez ainsi que des gouttes du panier supérieur tombent sur la vaisselle du panier inférieur.
Attention
En général, nous déconseillons l'ouverture de la porte pendant le fonctionnement de l'appareil; de toute façon, un dispositif de sécurité arrête la machine au moment de l'ouverture.
Si vous nevez absolument ouvrir la porte pendant le fonctionnement, éteignez tout l'appareil au préalable en appuyant sur la touche.
Nettoyage des filtres centraux (après chaque lavage)
Nettoyez les filtres centraux (B) et (C) de leurs impuretés et passez-les sous l'eau courante et en vous aidant d'une petite brosse.
Les filtres (B) et (C) se retirent ensemble en tirant l'entonnoir central vers le haut, dégagez ensuite le filtre (C) en pressant simultanément les deux ailettes (D).
Une fois le nettoyage effectué, réinsérez les filtres en les poussant jusqu'à ce qu'ils soient bien engagés dans leur emplacement.
Nettoyage du grand filtre (une fois par mois)
Nettoyez le filtre (A) des deux côtés, en le passant sous l'eau courante, et en vous aidant d'une petite brosse. Pour l'enlever, ôtez le bras inférieur en appuyant sur les deux ailettes (E) et tournez dans le sens contraire des aiguilles d'une montre l'embout de fixation (F), puis dégagez le tout. Remontez les filtres en effectuant les opérations inverses.
Attention:
N'utilisez jamais le lave-vaisselle sans filtres. Un placement incorrect des filtres dans leur siège entraîne de mauvais résultats de lavage.
Un mauvais entretien des filtres peut diminuer l'efficacité du lavage.
Nettoyage intérieur et extérieur (périodiquement)
Nettoyez les joints d'étanchéité de la porte et des compartiments des produits de lavage et de rincage avec un chiffon humide (ne pas utiliser de détergent).
Contrôlez que les trous des bras rotatifs ne sont pas obstrués.
Pour ôter le bras rotatif inférieur, appuyez sur les deux ailettes latérales qui le fixent à la base.
Pour effectuer le nettoyage des buses du bras rotatif supérieur, tirez vers vous le panier supérieur ; de cette manière, vous pourrez facilement accéder au bras rotatif. Si vous souhaitez l'enlever, dégagez l'entonnoir central en appuyant sur les deux ailettes latérales et dévissez le collier de fixation. Nettoyez le bras rotatif et replacez-le dans son logement.
N'utilisez jamais le lave-vaiselle sans bras rotatifs.
Une ou deux fois par an, effectuez un programme de lavage sans vaisselle, avec du produit de lavage ou des brosses encore avec un des produits spéciaux pour l'entretien des lave-vaisselle, vendus couramment dans le commerce.
Nettoyez le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents neutres. N'employez jamais d'abrasifs ou de solvants (acétone, trichloréthylene, etc.).
En cas d'absence prolongée
Débranche la prise de courant et coupez l'arrivée d'eau.
Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
Laissez l'intérieur de la machine propre.
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.
Si c'est le cas, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Si vous déménagez
Évitez, si possible, de trop incliner la machine pendant le transport.
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli, et il est possible d'y remédier facilement sans avoir recours à un technicien.
La machine ne démarre pas
La porte est mal fermée.
La fiche n'est pas enfoncée dans la prise de courant.
Absence de courant à la prise.
Fusible défectueux au compteur.
L'eau n'arrive pas à la machine
Robinet d'eau fermé.
Coupure générale d'eau.
Le tuyau d'arrivée est plié.
Le petit filtre du tuyau d'arrivée est obstrué.
La machine n'évacue pas l'eau
Le tuyau d'évacuation est plié.
L'évacuation de l'évier est engorgée.
La rallonge du tuyau d'évacuation ne convient pas.
Il n'y a pas d'entrée d'air à l'extrémité du tuyau de vidange.
La vase n'est pas propre
Les paniers sont trop chargés.
La vaisse n'est pas bien place.
Les bras rotatifs sont bloqués.
Les trous des bras sont obstrués.
L'entonnoir de passage de l'eau au centre du panier supérieur est couvert de vaisselle.
L'extrémité du tuyau d'évacuation est immergée.
Les filtres sont obstrués.
Les filtres ne sont pas bien insérés.
Le produit de lavage n'est pas bien dosé ou ne convient pas, il est périmé ou est devenu dur, ou il est de mauvaise qualité.
Le bouchon du réservoir à sel n'est pas bien fermé.
Le programme de lavage ne convient pas au type de salissure.
Dépôts calcaires visibles ou couche blanchâtre sur la vaisselle
Manque de sé régénérant ou le réglage de l'adoucisseur ne correspond pas à la dureté de l'eau.
Le produit de rinceage est épuisé ou la dose injectée est trop faible.
Trop de bruit pendant le lavage
Les pièces de vaisselle cognent entre elles.
Les bras rotatifs battent sur la vaisselle.
Vaisselle pas parfaitement sèche
La vaisselle est restée trop longtemps dans la machine.
La porte se ferme difficilement
Le lave-vaisselle n'est pas à niveau ou n'a pas été correctement encastré.

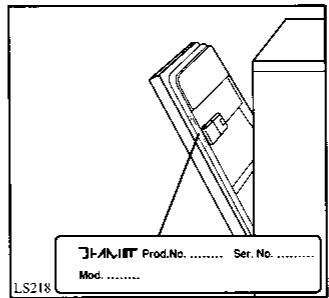

Si à la suite de ces contrôles, le mauvais fonctionnement persiste, adressez-vous au Service APRÈS-Vente autorisé en indiquant le défaut observé, le modèle de l'appareil (Mod.), le numéro du produit (Prod. No.) et le numéro de fabrication (Ser. No.) inscrits sur la plaque signalétique de votre lave-vaisselle, placée sur le côté droit de la porte.
Les cotes d'encastrement doivent être celles indiquées dans la figure.
La hauteur de l'appareil peut varier de 6 cm grâce aux pieds réglables.
Réglez la hauteur de l'appareil entre 820 et 880 mm en agissant sur les pieds réglables.
Laissez un espace de 2 mm entre le dessus de l'appareil et le meuble ou l'évier.

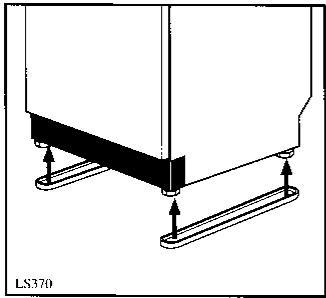

Deux patins sont fournis pour faciliter l'insertion et le retrait du lave-vaisselle; ces patins doivent être montés sur les pieds, par pression, comme indiqué dans la figure.

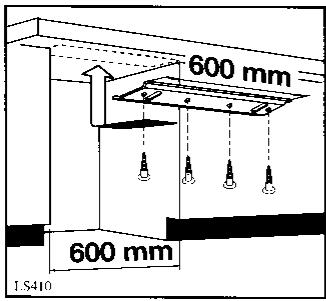

Installation du protecteur anti-buée
Fixez le protecteur en tôle sous le plan de travail, à la partie avant de la niche du lave-vaisseau, à l'aide de 4 vis 3,5x16.
Encastrement
Débranche l'appareil avant toute intervention.
Placez l'appareil dans la niche d'encastrement.
Il est nécessaire de prévoir un espace pour le passage du câble d'alimentation et des tuyaux d'alimentation et d'évacuation d'eau, afin qu'ils ne soient pas pliés.
Application du panneau de porte
La porte de ce lave-vaisselle a été conçue pour l'application d'un panneau en bois ayant les dimensions suivantes:
largeur 596 mm
hauteur 590 mm max
épaisseur 20 mm max
poids 2a7,5 kg max
La hauteur du panneau dépend de celle du socle des meubles adjacents.
Attention:
Ne dépassez pas la hauteur maximum indiquée, autrement vous ne pourrez pas ouvrir complètement la porte, car le panneau cognerait contre le socle du meuble de la cuisine.
Il est possible de régler la hauteur du tableau de commande du lave-vaisselle à celle des tiroirs des meubles voisins pour un parfait alignement esthétique. Ajoutez un ou plusieurs intercalaires, fournis avec l'appareil, jusqu'à ce que la hauteur désirée soit atteinte. Fixez les intercalaires comme indiqué dans la figure, à l'aide de deux vis 4,2x38.

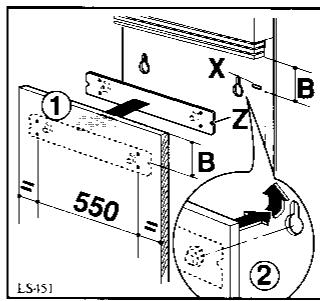

Préparez le panneau comme suit:
Mesurez la distance (B) entre la partie inférieure du tableau de commande (ou des intercalaires) et le trou à boutonnière (X) sur la porte.
Marquez la même distance (B) sur le panneau et positionnez la traverse métallique à cette hauteur,
en correspondance de la ligne médiane (point Z).
Maintenez la traverse à une distance égale des bords du panneau de chaque côté.

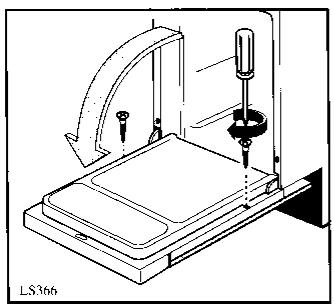

Marquez sur le panneau les positions des quatre vis de fixation. Percez avec un foret de 0 2x12 et fixez la traverse avec des vis 3,5x16.
Introduisez les deux pivots de la traverse dans les trous à boutonnière de la porte.
Soulevez le panneau au niveau du bandeau de commande : la position optimale une fois atteinte, ouvrez la porte et fixez le panneau à l'aide de deux vis 4x40 en utilisant les trous de la contreporte.

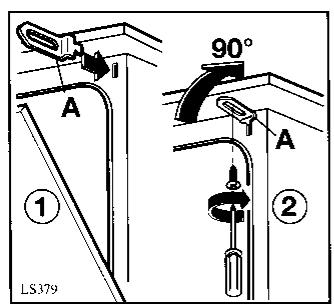

Fixation au plan de travail
Introduisez les deux équres dans les trous prévus à cet effet sur la partie avant du lave-vaisselle et tournez-les de. Fixez-les au plan de travail à l'aide de deux vis 3,5x16.
Attention: Les équres doivent être alignées avec les trous à boutonnière dans le protecteur en tôle.
Attention: Le lave-vaisselle doit être assuré contre le renversement. Veillez donc à ce que les éléments auxquels il est attaché soient bien ancrés à une structure fixe (mur, meubles adjacents).
Pendant l'assemblage, faites attention à ne pas percer les côtés de l'appareil, pour ne pas endommager les composants hydrauliques.

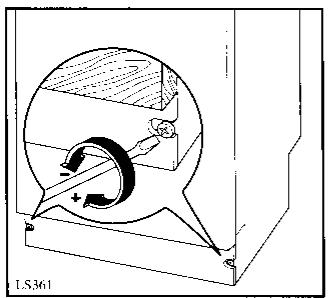

Réglage du balancement de la porte
La porte est bien équilibrée lorsqu'elle reste ouverte dans n'importe quelle position.
Dans ce but, utilisez les vis situées sur le socle de l'appareil. Si, en maintenant la porte entrouverte, vous vissez ou dévissez ces vis, la tension des ressorts de balancement de la porte augmente ou diminue.
Attention: Le poids du panneau doit être de 7,5 kg max; dans le cas contraire il ne sera plus possible de balancer la porte.
Mise à niveau
Assurez-vous que la porte ferme bien, sans frotter sur les côtes. Dans le cas contraire, mettez la machine à niveau en vissant ou dévissant légerement les pieds avant jusqu'à atteindre la fermeture optimale de la porte.
Adaptation du socle
Pour permettre l'ouverture complète de la porte, il pourrait être nécessaire de découper le socle du meuble.
Sur la base des cotes (a) et (b) (voir croquis) vous pourrez tirer du tableau ci-dessous la hauteur (X) de l'ouverture à pratiquer dans le socle.
| Profondeur (b)* | Hauteur (a)* | |||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| 40 | 32 | 28 | 25 | 22 | 20 | 20 | 15 | 15 |
| 50 | 35 | 28 | 25 | 22 | 20 | 18 | 18 | 15 |
| 60 | 32 | 28 | 25 | 22 | 20 | 18 | 15 | 15 |
| 70 | 32 | 25 | 22 | 20 | 20 | 15 | 15 | 15 |
| 80 | / | 20 | 20 | 15 | 15 | 15 | 12 | 12 |
| 90 | / | / | 12 | 10 | 10 | 10 | 10 | 10 |
| 100 | / | / | / | 5 | 5 | 5 | 5 | 5 |
\(^{*}\) mm Dimensions de l'ouverture à pratiquer dans le socle
