JSI5462B - Lave-vaisselle JUNO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JSI5462B JUNO au format PDF.
| Type de produit | Lave-vaisselle encastrable |
| Marque | JUNO |
| Modèle | JSI5462B |
| Dimensions (L x H x P) | 59.6 x 81.8-87.8 x 57 cm |
| Profondeur porte ouverte | 111.4 cm |
| Capacité | 12 couverts standard |
| Alimentation électrique | 230 V - 50 Hz, 2300 W |
| Puissance moteur de lavage | 200 W |
| Puissance élément chauffant | 2100 W |
| Pression d'eau | 0.5 à 8 bar (50-800 kPa) |
| Consommation d'eau | 22 L par cycle |
| Consommation électrique | 1.5 kWh par cycle |
| Programmes de lavage | 4 (Intensif 65°C, Normal 65°C, Rapide 65°C, Lavage d'attente) |
| Adoucisseur d'eau | Oui, réglable sur 6 niveaux (0-5) |
| Réservoir de sel régénérant | Capacité env. 1.5-1.8 kg |
| Réservoir de produit de rinçage | Capacité env. 110 ml, dosage réglable 6 positions |
| Distributeur de détergent | Oui, avec compartiment prélavage |
| Filtres | Filtre central (nettoyage après chaque lavage) et grand filtre (tous les 2 mois) |
| Sécurité anti-inondation | Double système : sur le tuyau d'arrivée et au fond de l'appareil |
| Raccordement eau | Eau froide ou chaude (max 60°C), tuyau 3/4" |
| Raccordement électrique | Monophasé 230 V - 50 Hz, prise avec terre obligatoire |
| Panneau de porte décoratif | Possible (max 596x604x20 mm, 2-7.5 kg) |
| Niveau sonore | Non spécifié |
FOIRE AUX QUESTIONS - JSI5462B JUNO
Questions des utilisateurs sur JSI5462B JUNO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice JSI5462B - JUNO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JSI5462B de la marque JUNO.

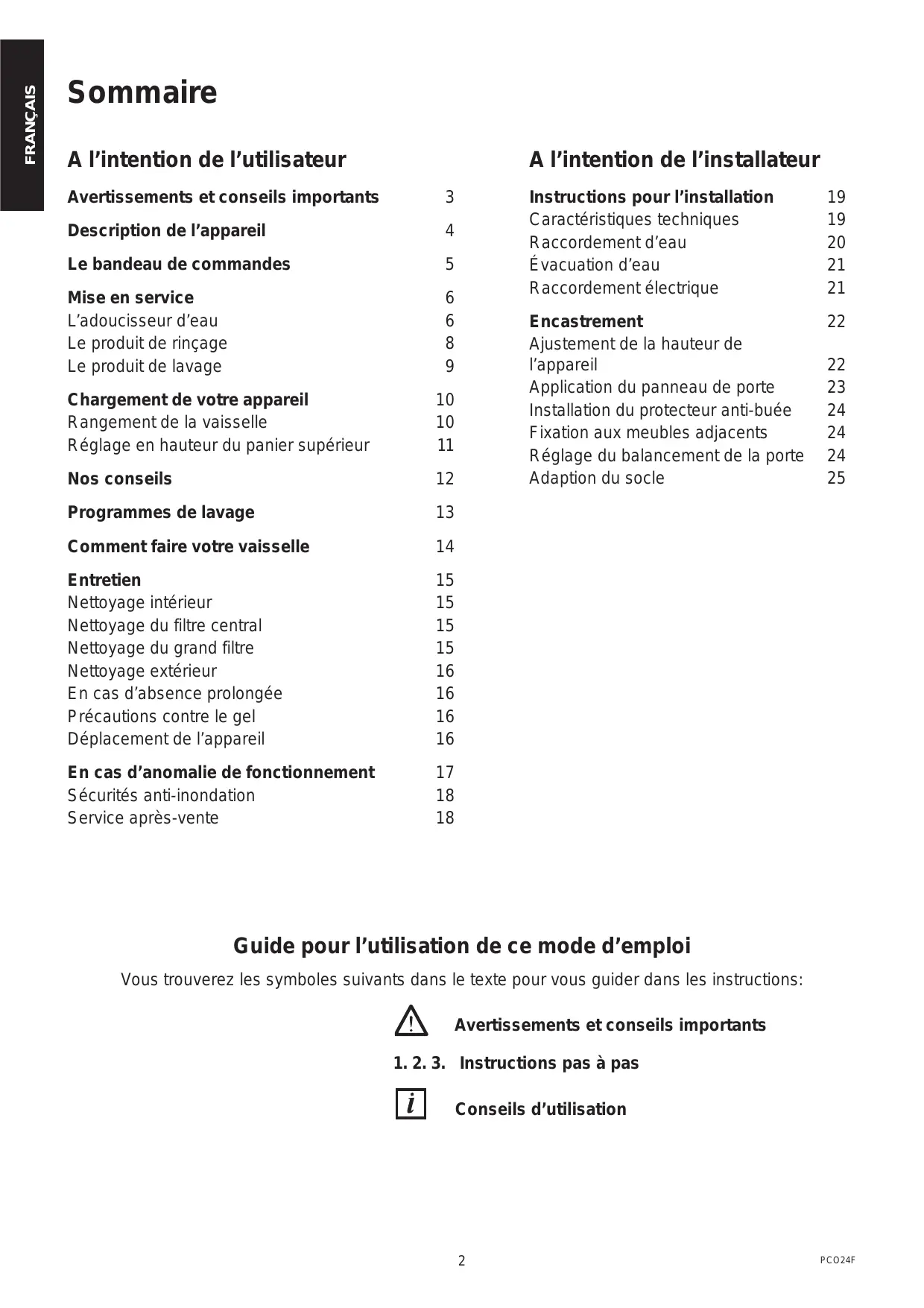

MODE D'EMPLOI JSI5462B JUNO
Description de l'appareil 4
Le bandeau de commandes 5
Mise en service 6
L'adoucisseur d'eau 6
Le produit de rangement 8
Le produit de lavage 9
Chargement de votre appareil 10
Rangement de la vaisselle 10
Réglage en hauteur du panier supérieur 11
Nos conseils 12
Programmes de lavage 13
Comment faire votre vaisselle 14
Entretien 15
Nettoyage intérieur 15
Nettoyage du filtre central 15

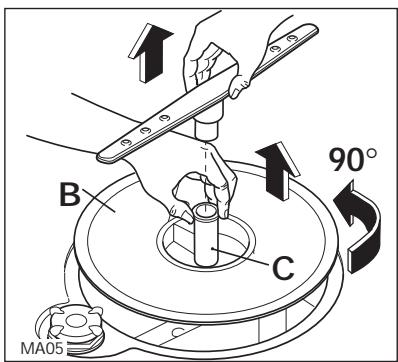

Nettoyage du grand filtre 15
Nettoyage extérieur 16
En cas d'absence prolongée 16
Précautions contre le gel 16
Déplacement de l'appareil 16
En cas d'anomalie de fonctionnement 17

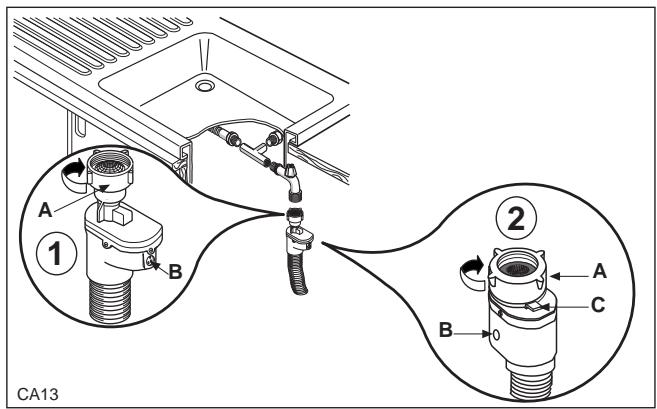

Sécurités anti-inondation 18

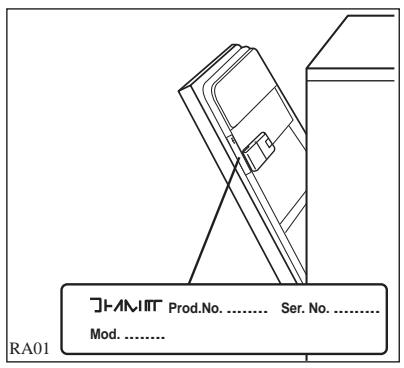

Service après-vente 18
Instructions pour l'installation 19
Caractéristiques techniques 19
Raccordement d'eau 20

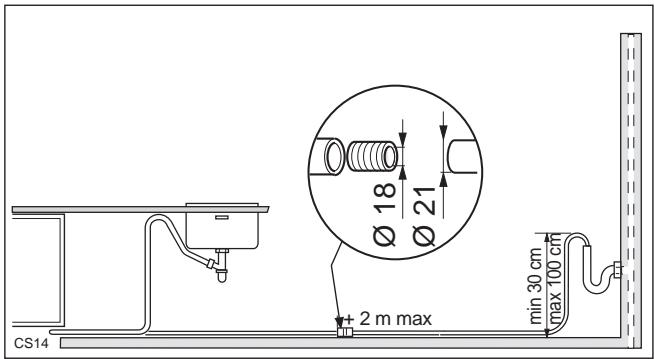

Évacuation d'eau 21
Raccordement électrique 21
Encastrement 22

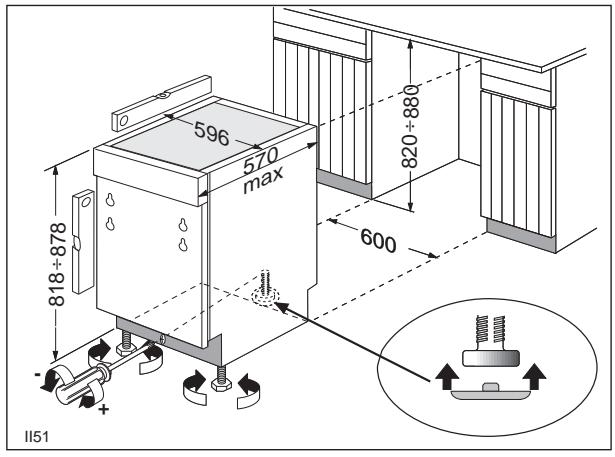

Ajustement de la hauteur de
I'appareil 22

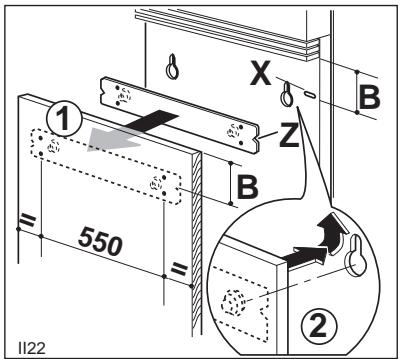

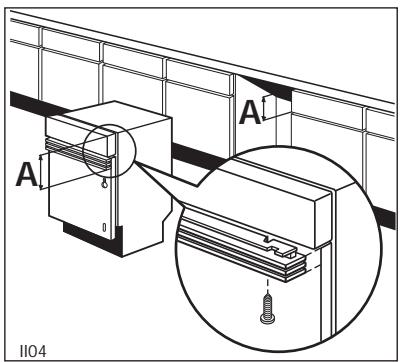

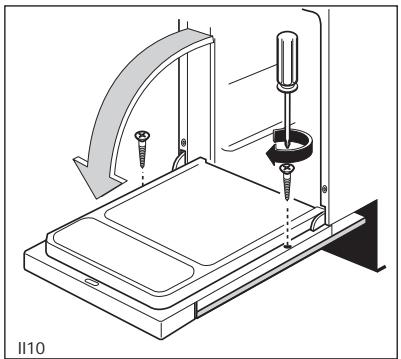

Application du panneau de porte 23

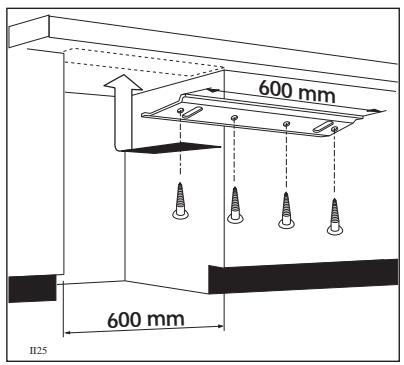

Installation du protecteur anti-buée 24

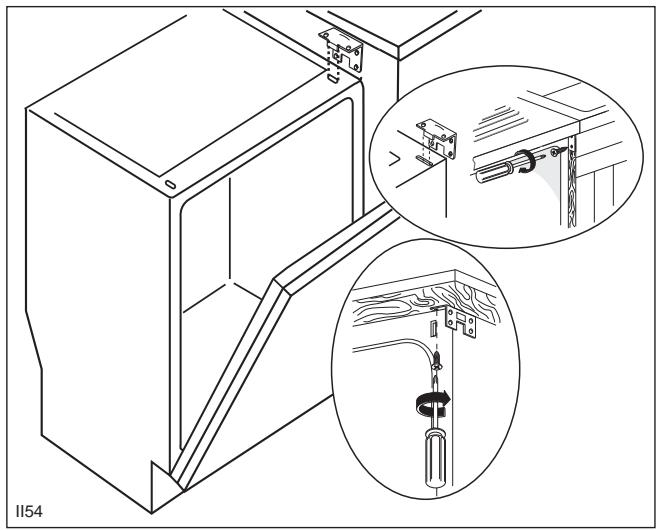

Fixation aux meubles adjacents 24

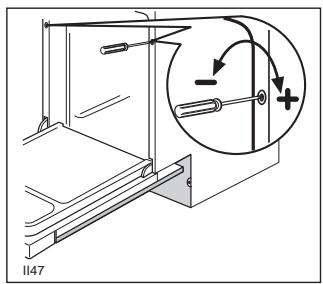

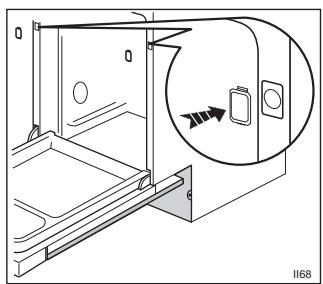

Réglage du balancement de la porte 24

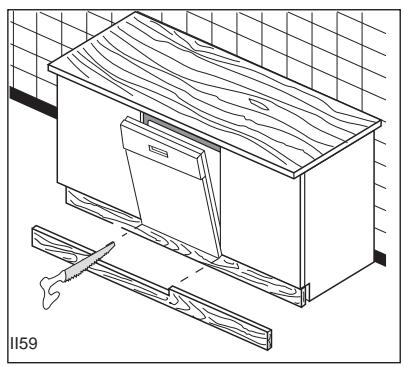

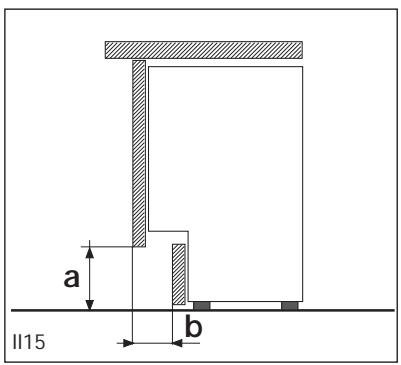

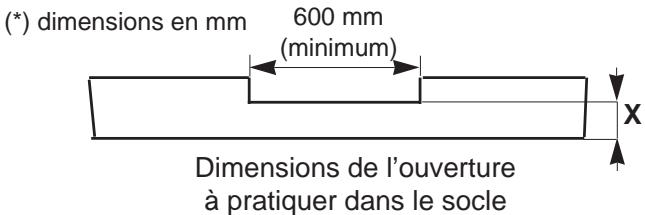

Adaptation du socle 25
Guide pour l'utilisation de ce mode d'emploi
Vous trouverez les symboles suivants dans le texte pour vous guider dans les instructions:
Avertissements et conseils importants
1.2.3. Instructions pas à pas
Conseils d'utilisation
Avertissements et conseils importants
Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation le suive de façon à ce que l'utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil.
Installation
Cet appareil est lourd. Faites attention lors du déplacement. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Tous travaux électriques nécessaires à l'installation de l'appareil ne seront confiés qu'à un electricien qualifié. Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
Sécurité des enfants
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il faut donc garder les emballages hors de la portée des enfants. Il faut donc garder les produits de lavage dans un endroit sûr, hors de la portée des enfants.
Conseils d'utilisation
- Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appare énagers. Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
- Ne vous appuyez pas et ne vous asseyez pas sur la porte de l'appareil lorsqu'elle est ouverte.
- Débranchez la prise de courant et fermez le robinet d'eau après l'utilisation de l'appareil.
- Faites particulièrement attention lorsque vous nettoyez le fond de la porte et les charnières parce que les extrémités métalliques peuvent occasionner des blessures. Cet appareil doit être réparé par un service agréé avec des pièces détachées d'origine. En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissent être recyclés, il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales). - Quand votre appareil devient trop vieux et que vous ne voulez plus vous en servir, ayez soin de le rendre inutilisable avant de vous en débarrasser. Les enfants risquent de s'enfermer dans le lave-vaisselle, ce qui risque de mettre leur vie en danger. Débranchez la prise et décrochez le câble d'alimentation. Mettez la fermeture de la porte hors service de façon à ce que personne ne puisse s'y enfermer. - Participez à la protection de l'environnement en utilisant les moyens autorisés pour vous débarrasser de votre appareil usagé.
- Réglage adoucisseur
- Guide de porte
- Butée panier supérieur
- Balanciers de porte
- Bouchon réservoir sel
- Bras inférieur
- Réserve produit de lavage
- Bandeau de commandes
- Plaque signalétique
- Réserve produit de rinceage
- Grand fille
- Filtre central
- Bras supérieur
- Panier supérieur

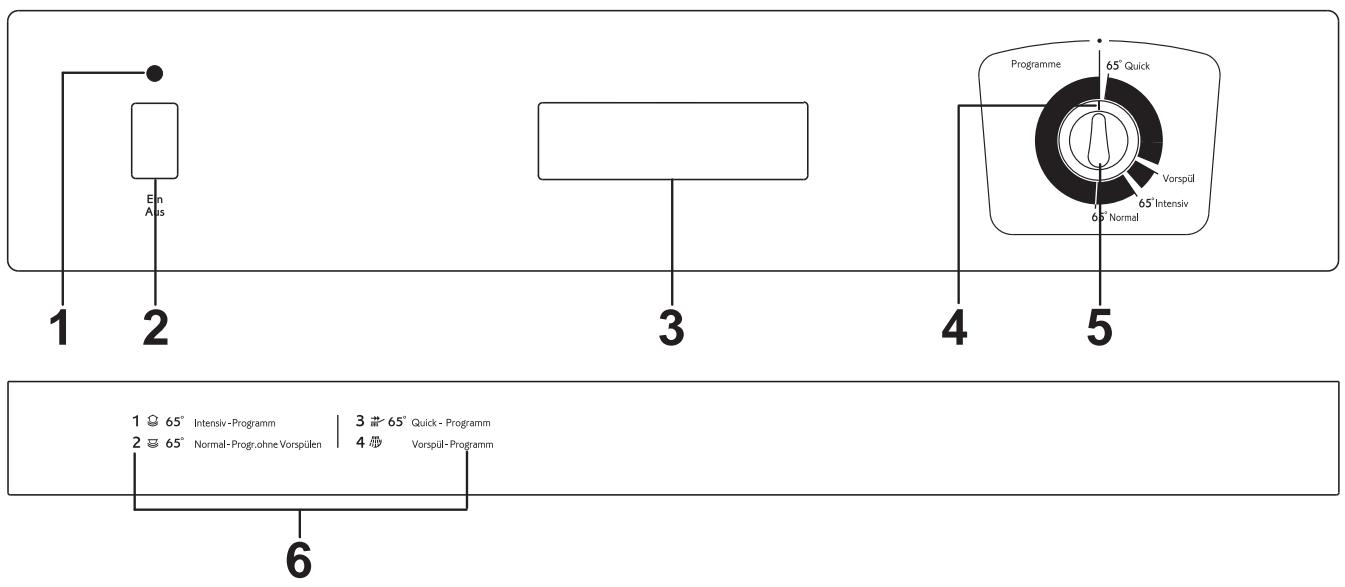

1. Voyant marche/arrêt
Il s'allume lorsque la touche Marche/Arrêt est enclenchée et s'éteint à la fin du programme lorsque la touche Marche/Arrêt est ressortie.
2. Touche marche/arrêt
L'enclenchement de cette touche permet le départ du programme de lavage.
Quand le programme de lavage est terminé, l'appareil s'arrête automatiquement. Faites ressortir la touche Marche/Arrêt pour mettre l'appareil hors tension.
3. Poignée de porte
Il suffit de la pousser pour fermer la porte. Pour ouvrir la porte, poussez légèrement la poignée vers le haut et tirez-la vers vous.
5. Sélecteur programmes
Il vous permet de sélectionner le programme de lavage désiré.
Tournez-le vers la droite (dans le sens des aiguilles d'une montre) jusqu'à ce que le repère de début de programme sur le sélecteur coïncide avec le programme choisi.
6. Guide des programmes de lavage
C'est un guide récapitulatif du tableau "Programmes de lavage" qui vous aidera dans le choix quotidien des programmes.
Avant d'utiliser votre lave-vaisselle pour la première fois:
- Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
- réglez l'adoucisseur d'eau
- remplissez le réservoir du sel
- mettez du produit de rinçage dans le réservoir prévu à cet effet
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux.
Plus la teneur en sels est élevée et plus l'eau est "dure".
Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.
L'adoucisseur peutTRAitter une eau ayant unedureteatteignant120°TH et possede niveaux deréglage.
Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.
L'adoucisseur est réglé d'origine au niveau 2.
Vous pouvez sélectionner un niveau de réglage différent de celui qui a été prévu en usine.

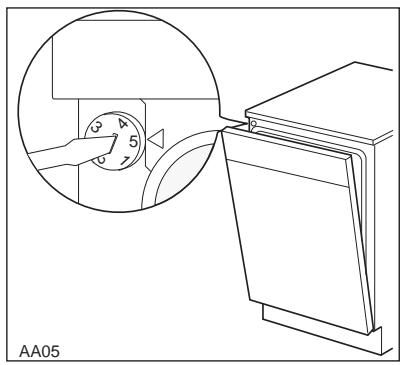

Réglage de l'adoucisseur:
Au moyen d'un tournevis, amener le repère du sélecteur situé dans le coin supérieur droit de la machine sur la position désirée.
| Dureté de l'eau | Niveau | Emploi sel régissant | ||
| °dH degrés allemands | °TH degrés français | PPM (Parts par millions) | ||
| <4 | <7 | 0-80 | 0 | NON OUI |
| 5-11 | 8-25 | 81-200 | 1 | OUI |
| 12-22 | 26-40 | 201-400 | 2 | OUI |
| 23-34 | 41-60 | 401-600 | 3 | OUI |
| 35-50 | 61-90 | 601-900 | 4 | OUI |
| 51-67 | 90-120 | 901-1200 | 5 | OUI |
Remplissage du réservoir de sel
Si la durée de votre eau correspond au niveau 0, il n'est pas nécessaire d'utiliser de Sel régénérant, ni d'effectuer de réglage car elle est déjà douce.
Utilisez régulièrement le sel régénérant à partir du niveau 1.
N'utiliser que du sel spécifique pour lave-vaisselle.
N'importe quel type de sel qui n'est spécifiquement destiné aux lave-vaisselle, spécialement le sel fin de cuisine, provoque des dégâts à l'adoucisseur.
Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage, à l'exclusion du programme "Lavage d'attente", ceci afin d'éviter que d'éventuels grains de sel ou de l'eau salée ne provoquent la formation de rouille.

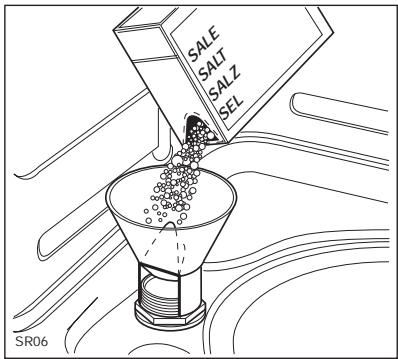

Pour remplir le réservoir:
- Dévissez et ôtez le bouchon du réservoir.
- Versez environ un litre d'eau dans le réservoir (ceci n'est indispensable que la première fois).
- A l'aide de l'entonnoir livré avec l'appareil, versez dans le réservoir 1.5 à 1.8 kg de sel.
Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.
- Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de sel sur le filetage et sur le joint.
- Revisser hermétiquement le bouchon.

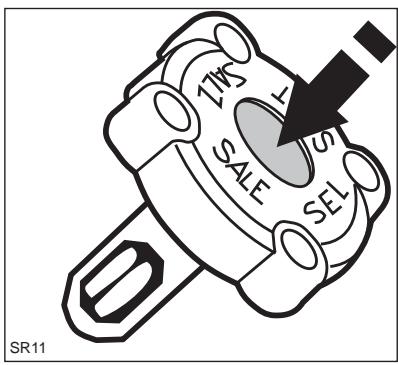

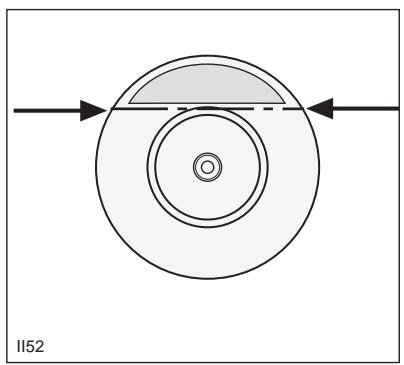

Le bouchon du réservoir de sel comporte en son centre un indicateur de salinité. Lorsqu'un repère vert n'est plus visible, la quantité de sel est insuffisante; vous devez replir le réservoir.
Le produit de rinçage
Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.
L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rinçage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

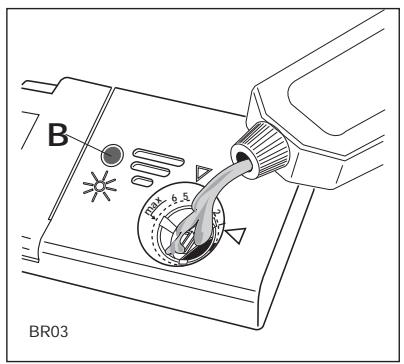

Remplissage du réservoir de produit de rangement:

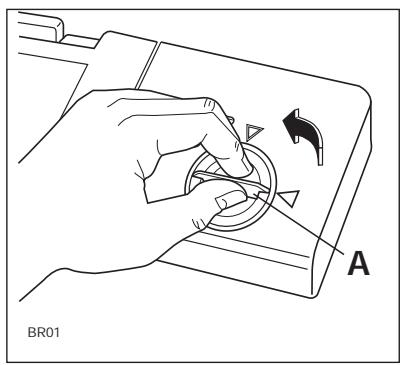

- Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
- Versez le produit de rinçage dans la goulotte de replissage, jusqu'à ce que le réservoir soit plein. Le témoin (B) situé à gauche présente alors une coloration VIOLETTE.
- Lorsque le témoin (B) apparait clair, replissez le réservoir.
Refermez bien le bouchon
Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.
Le liquide qui s'est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.

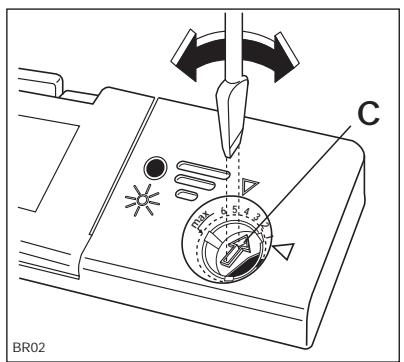

Dosage du produit
Selon les résultats de lavage obtenus, vous réglerez la dose de produit en agissant sur le sélecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).
Démarrez sur la position 3.
Augmentez graduellement la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.
Le produit de lavage
N'utilise que des produits de lavage pour des lave-vaisselles ménagers.

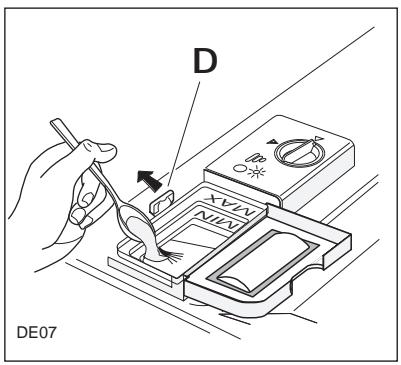

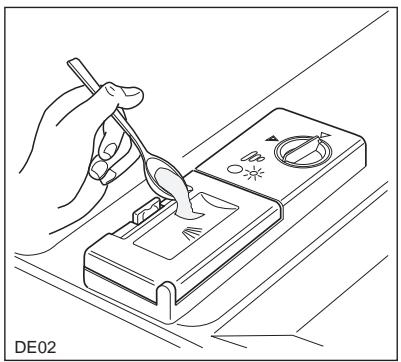

Pour replir le bac à détergent, procéder comme suit:
- Ouvrir le distributeur situé à l'avant de la contre-porte, si le couvercle est fermé actionner le cliquet de fermeture (D).
- Ajouter le détergent en suivant les recommandations données dans le "Programmes de lavage". Les produits de lavage n'étaien
- MIN = 15ml
- MAX = 30 ml
- Refermer le couvercle.
- Ajoutez de toute façon une petite dose de produit au-dessus du couvercle du bac pour tous les programmes avec un prélavage, en suivant les instructions du tableau "Programmes de lavage".
Nous vous rappelons que le produit de lavage ne pourra garantir une propreté complète s'il est employé en quantité insuffisante ; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage. Ne pas excéder dans l'emploi de produit de lavage pour contribuer à la limitation de la pollution de l'environnement.
Dans le cas des nouveaux produits de lavage compacts, avec un degré d'alcali réduit ; qu'il est possible de trouver maintenant dans le commerce, les substances difficilement dégradables sont remplacées par des enzymes naturelles, qui ne polluent pas l'environnement.
Lorsqu'on lave de la vaisselle avec des produits compacts ne contenant pas de phosphates, il vaut mieux remplir l'adoucisseur de sel, même lorsque la dureté de l'eau est de 7°TH. Autrement, cela pourrait empêcher la vaisselle de briller.
Rangement de la vaisselle
Avant de placer la vaisselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité du lavage.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.
Tirez les paniers pour y charger la vaisselle.

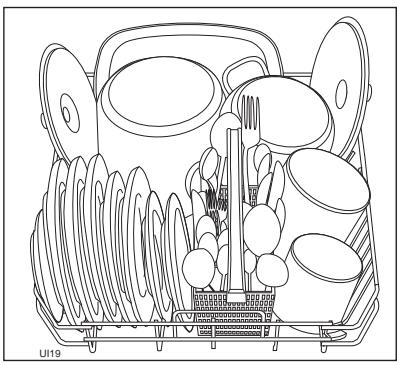

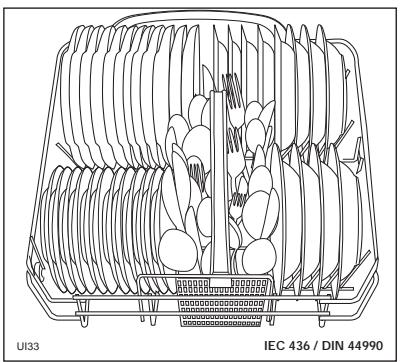

Le panier inférieur
Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes (jusqu'à 27 cm de diamètre), les saladiers, les couverts, etc. Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas gêner la rotation du bras supérieur.
Les couteaux longs placés verticalement constituent un danger potentiel.
Les couverts et utensiles longs (louches) ou tranchants, comme les couteaux à découper, doivent être placés horizontalement dans le panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets tranchants comme des couteaux.

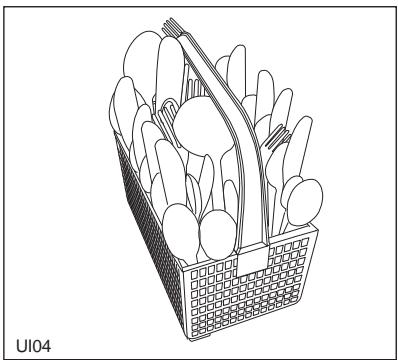

On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de gêner la rotation du bras inférieur, retournez-les.
Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.
Séparez l'argenterie des autres métaux.
Disposez-les dans le panier à couverts, séparés des autres.

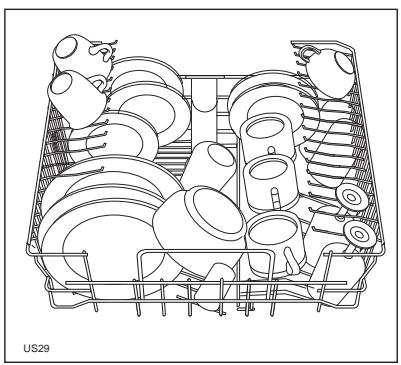

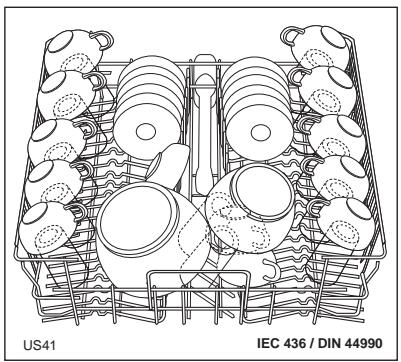

Le panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.
Les verres à pied peuvent être suspendus aux portes-tasses.
Disposez les pièces en quinconce au-dessus et au-dessous du support à tasses rabattable, afin que l'eau puisse bien asperger toutes les parties. L'étrier peut être relevé pour maintenir les pièces hautes.
Il est préférible de ranger les objets légers (receptacles en plastique) dans le panier supérieur et de les disposer de façon à ce qu'ils ne se retournent pas.
Avant de fermer la porte, assurez-vous que les bras puissent tourner librement.

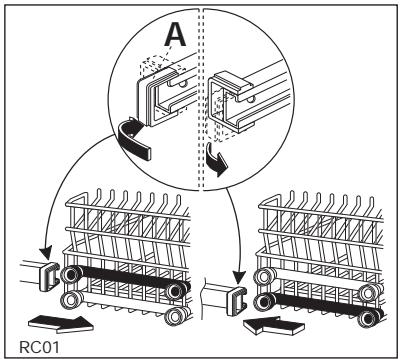

Réglage en hauteur du panier supérieur
Si vous nevez laver des assiettes très grandes (plus de 27 et jusqu'à 31 cm de diamètre), vous pouvez les disposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.
- Tournez vers l'extérieur les butées avant (A) du panier supérieur, puis ôtez le panier.
- Glissez le panier dans la position la plus haute et remettez les butées (A) dans la position d'origine.
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre et d'utiliser les portes-tasses.
Pour remettre le panier en place, attrapez les côtés latéraux, tirez de nouveau vers le haut, puis laissez le panier redescendre lentement, en le soutenant légèrement.
Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
Pour économiser de l'énergie
Rangez la vaisselle sale dans les paniers immédiatement après usage. Ne procédez au lavage que lorsque la machine est complètement chargée.
Effectuez éventuellement le programme
«Lavage d'attente» (voir le tableau)
«Programmes de lavage») pour éviter que les résidus ne sèchent trop avant le lavage complet.
Il est inutile de passer au préalable la vaisselle sous l'eau courante.
Sélectionnez un programme économique en présence de vaisselle peu sale, en suivant les indications reportées dans le tableau.
Programmes de lavage.
Pour obtenir les valeurs résultats de lavage
Les casseroles contenant des aliments attachés ou brûlés doivent faire l'objet d'un trempage préalable.
Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
En évitant le contact entre les pièces de vaisselle, on obtiendra de bons résultats de lavage.
Nous conseillons de laisser la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.
Attendez quelques minutes avant de sortir la vaisselle; vous obtiendrez plusieurs résultats de séchage.
Videz d'abord le panier inférieur, puis celui du dessus; vous évitez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.
Vaisselle non indiquée pour le lavage en lave-vaisselle
La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle (bien qu'elle soit vendue comme pouvant être lavée en machine):
- Les couverts avec manche en bois ou en corne ou constitués d'éléments collés
- Les couverts en bronze
- Les casseroles avec manche en bois
- Les objets en aluminium
- Les objets en cristal
- Cristal
- Objets en plastique
- Porcelaines anciennes ou peintes à la main
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Les objets en cristal et en plastique, si leur lavage en machine n'est pas garanti, devront être lavés à la main.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier porte-couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pièces de vaisselle.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
En cas de doute, prenez contact avec le fabricant de l'objet. Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en machine.
Programmes de lavage
| Programme | Degré de salissure et type de vaiselle | Position départprogrammateur | Touché àenforcer | Doses conseilléesde produit de lavage | Descriptiondu cycle | |
| dans Ireseauir | sur lecouvercledu réservoir | |||||
| 1* 65° Intensiv-Programm(Intensif 65°) | Très sale.Casseroles etvaisselle variée | 65° Intensiv | MarcheArrêt | 25 g | 5 g | Prélavage à l'eau froideLavage à 65°C1 rincege à froid1 rincege à 65°CSéchage à l'air chaud |
| 265° Normal-Progr.ohne Vorspülen(Normal 65° sans prélavage) | Normalement sale.Casseroles etvaisselle variée | 65° Normal | MarcheArrêt | 25 g | / | Lavage à 65°C1 rincege à froid1 rincege à 65°CSéchage à l'air chaud |
| 3** 65° Quick-Programm(Rapide 65°C) | Légèrement sale.Vaiselle variéevaisselle pourbuffets | 65° Quick | MarcheArrêt | 25 g | / | Lavage 65°C1 rincege à froid1 rincege à 65°C |
| 4Vorspül-Programm(Lavage d'attente) | Tous types desalissures.Chargement partieldevant être complétéplus tard dans lajournée. | Vorspül | MarcheArrêt | / | / | 1 rincege à froid,(pour éviter que lesrésidus d'aliments ne sèchent sur lavaisse). |
* Pour instituts d'essais conformément IEC 436/din 44990
- Programme 1 (65° Normal-Programm) avec produit de lavage type A;
- Sélecteur du produit de rinçage sur la position 3.
- Capacité standard de 12 couverts;
- Dose de produit conseillée : 25 g dans le réservoir, 5 g sur le couvercle du réservoir.
C'est un programme spécial qui permet de laver, en peu de temps (52 mn. environ), un chargement complet d'assiettes, verres, et vaisselle peu sale (sauf les cassetoles) en permettant leur utilisation immédiate.
1. Vérifiez la propriété des filtres
Vérifier qu'ils soient propres et correctement positionnés (voir paragraphe "Entretien")
3. Disposez la vaisselle dans l'appareil
Débarrasssez la vaisselle des résidus alimentaires.
Tirez le panier inférieur et placez-y casseroles, assiettes et couverts.
Tirez le panier supérieur et placez assiettes, verres, tasses etc...
Poussez les paniers à l'intérieur de la machine.
5. Dosez le produit de lavage
Versez la dose correcte de produit de lavage dans le distributeur, suivant les indications du tableau "Programmes de lavage".
8. Sélectionnez le programme
Tournez le sélecteur dans le sens des aiguilles d'une montre, jusqu'à ce que le repère sur le sélecteur coïncide avec le programme choisi.
9. Mettez le lave-vaisselle en marche
Appuyez sur la touche "Marche/Arrêt" ; le voyant de fonctionnement s'allume et le programme commence.
Si vous souhaitez interrompre le programme en cours, appuyez sur la touche "Marche/Arrêt".
Pour remettre l'appareil en fonctionnement, appuyez de nouveau sur la touche ; le programme reprendra où il a été interrompu.
10. Fin de programme
Le lave-vaisselle s'arrête automatiquement.
11. Arrêt du lave-vaisselle
Pour éteindre l'appareil, appuyez sur la touche "Marche/Arrêt".
Lorsque le programme est terminé, il est recommandé de débrancher l'appareil et de couper l'arrivée d'eau. En général, il est conseillé de ne pas ouvrir la porte lorsque le lave-vaisselle est en fonction ; si vous deviez quand même le faire, un dispositif de sécurité provoque l'arrêt de l'appareil. Attention : N'ouvrez pas la porte pendant la phase de chauffage : l'eau chaude pourrait vous éclabousser. Une attention particulière doit être prise lorsqu vous ouvrez la porte pendant la phase de chauffage ou immédiatement après la fin du programme, de la vapeur brûlante pourrait s'échapper.
Nettoyage intérieur
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.

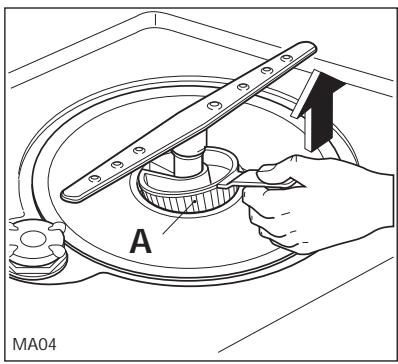

Nettoyage du filtre central
(après chaque lavage)
Les résidus d'aliments peuvent s'accumuler dans le filtre central (A) et il faut les éliminer périodiquement en rinçant le filtre sous l'eau courante.
Pour trier le filtre central:
- il suffit de le fixer à l'aide de la poignée.
Une fois le nettoyage effectué, remontez le filtre dans son emplacement d'origine, en poussant jusqu'à ce qu'il soit bien engagé.
Nettoyage du grand filtre
(Tous les deux mois)
Si nécessaire, nettoyez le grand filtre (B) des deux côtés, sous l'eau courante et en vous aidant d'une petite brosse.
Pour le grand filtre:
- Étez le bras rotatif en le tirant vers haut.
- Tournez la colonne (C) de 90°C en sens inverse des aiguilles d'une montre, puis sortez le contrôle.
- Pour remonter le filtre, inversez les opérations ci-dessus.
- Assurez-vous que le filtre est dans la position correcte, la poignée du filtre doit être positionnée vers l'avant de l'appareil.
N'utilisez jamais le lave-vaisselle sans filtres.
Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.
Le nettoyage des filtres est indispensable pour que l'appareil marche de façon optimale.
Nettoyage extérieur
Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc...).
En cas d'absence prolongée
Si vous ne devez pas utiliser l'appareil pendant un certain temps, il est conseillé de :
- Débrancher la prise de courant et couper l'arrivée d'eau.
- Remplir le réservoir de produit de rince.
- Laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.
- Laissez l'intérieur de l'appareil propre.
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.
Si cela était le cas, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Déplacement de l'ordinateur
Si vous devez déplacer l'appareil (lors d'un déménagement, etc.) :
- Débranchez-le;
- Fermez le robinet d'arrivée d'eau;
- Retirez les tuyaux d'arrivée d'eau et de décharge;
- Tirez l'appareil hors de sa niche ainsi que les tuyaux.
Évitez, si possible, de trop incliner l'appareil pendant le transport.
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli, et il est possible d'y remédier facilement sans avoir recours à un technicien.
Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service APRÈS-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.
| Symptôme | Solution |
| La machine ne démarre pas | ■ La porten est pas bien fermée.■ L'appareil n'est pas bien branché.Enoncez bien la prise dans la fiche.Absence de courant à la prise. |
| L'eau n'arrive pas à la machine | ■ Le robinet est fermé.Coupure générale d'eau.Let tuyau d'arrivée est pié.Redresser le tuyau.Let filtre dans le tuyau d'arrivée est obstrué.Nettoyez le filtre dans l'extrémité du tuyau d'arrivée. |
| Les filtres sont bouchés | ■ Nettoyez les filtres (voir «Entretien». |
| ■ Les bras de lavage ne torrent pas. Assurez-vous que la vaissselle est chargée correctement. | |
| La machine n'évacue pas l'eau | ■ Le tuyau d'évacuation est pié.Redresser le tuyau.L'évier est peut être bloqué. Eliminer ce qui bloque l'évier.La ballonge du tuyau d'évacuation ne convient pas.Suivez attentivement les instructions de branchement pour l'évacuation.L'évacuation au mur est sans ventilation. |
| Trop de bruit pendant le lavage | ■ Les pièces de vaissselle se cognent entre elles.Les bras de lavage touchent la vaissselle. |
| La porte se ferme difficilement | ■ Le lave-vaissselle n'est pas de niveau ou n'a pas été correctement encastré. |
| La vaissselle n'est pas propre | ■ Les paniers sont trop charges.La vaissselle n'est pas correctement placée.Les bras de lavage sont bloqués.Les trous des bras sont obstrués.Les filtres sont bouchés.Les filtres ne sont pas bien mis en place.Le produit de lavage n'est pas bien dosé ou ne convient pas.Le produit de lavage est devenu dur ou il est de mauvaise qualité.Le bouchon du réservoir de sel n'est pas bien fermé.Le programme de lavage ne convient pas au type de salissure. |
| Traces de calcaire | ■ Absence de produit de rinceage ou quantité insuffisante.Manque de sel régérangerant ou le réglage de l'adoucisseur ne correspond pas à la durée de l'eau. |
| Vaissselle mal séchée | ■ La vaissselle est restée trop longtemps dans l'appareil. |
Si à la suite de ces contrôles, le mauvais fonctionnement persiste, adressez-vous au Service Après-Vente en indiquant le défaut observé, le modèle de l'appareil (Mod.), le numéro du produit (Prod. No.) et le numéro de fabrication (Ser. No.) inscrits sur la plaque signalétique, située sur le côté droit de la porte de votre lave-vaisselle.
Sécurités anti-inondation
La machine est munie de deux systèmes de sécurité supplémentaires anti-inondation ayant les caractéristiques suivantes :
- Place sur le tuyau d'arrivée d'eau (voir «Raccordement d'eau»), il intervient en cas de rupture du tuyau d'arrivée en bloquant le passage de l'eau. Il est actif même lorsque la machine est éteinte.
- Place sur le fond de la machine, il intervient en cas de fuites d'eau à l'intérieur de la machine. Il est actif pendant le fonctionnement de la machine.
Pour la réparation de la machine, faites appel au Service Après-Vente.
Cet appareil doit être réparé par un personnel autorisé, et des pièces détachées d'origine doivent uniquement être utilisées. Dans aucun cas vous ne devriez essayer de réparer la machine vous-même. Des réparations effectuées par des personnes inexpérimentées peuvent provoquer des dommages ou de graves dérèglements. Contactez le service après-vente le plus proche.
Exigez toujours des pièces détachées d'origine.
Instructions d'installation
Tous travaux électriques nécessaires à l'installation de l'appareil ne seront confiés qu'à un Electricien qualifié
Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
\section*{Caractéristiques techniques}
| DIMENSIONS | Largeur Hauteur Profondeur max. Profondeur max. avec porte ouverte | 59.6 cm 81.8 - 87.8 cm 57 cm 111.4 cm |
| TENSION/FREQUENCY | 230 V - 50 Hz | |
| PUISSANCE ABSORBEE MOTEUR LAVAGE | 200 W | |
| PUISSANCE ABSORBEE ELEMENT | ||
| CHAUFFANT | 2100 W | |
| PUISSANCE TOTALE | 2300 W | |
| PRESSION DE L'EAU D'ALIMENTATION | Min. Max. | 50 kPa (0.5 bar) 800 kPa (8 bar) |
| CAPACITÉ (COUVERTS STANDARD IEC) | 12 | |
| CONSOMMATIONS: | Eau Electricité | 22 l 1.5 kW/h |
Enlever tout emballage avant d'instruire l'appareil.
Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.
Raccordement d'eau
Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60°C max.
Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.
L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de desserrer le collier de fixation.
Évitez toute piure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laisser couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau. Vous évitez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'alimentation.
Branchez le tuyau à un robinet avec un raccord de 3/4 ou à une prise d'eau à branchement rapide (Press Block).
Ce tuyau est muni d'un dispositif de sécurité qui bloque l'entrée de l'eau dans la machine en cas de rupture, par usure, du tuyau intérieur.
L'inconvénient est signalé par l'apparition d'un signe rouge à la fenêtre (B - ① ②).
Dans ce cas, fermez le robinet d'eau et faites changer le tuyau.
Remarque:
Uniquement pour tuyau de replissage muni de levier de sécurité qui empêche le tuyau de se dévisser.
Pour détacher le tuyau de replissage, appuyez sur le levier jaune de sécurité (C) et faites tourner la bague dans le sens inverse des aiguilles d'une montre.
Vissez correctement l'embout du tuyau (A) pour éviter les fuites d'eau.

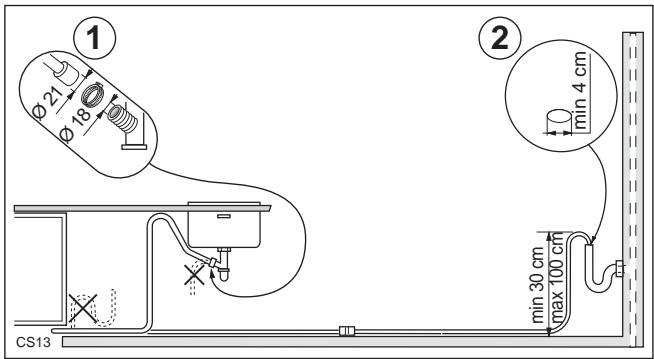

Évacuation d'eau
L'extrémité du tuyau d'évacuation peut être branchée :
- Au siphon de l'évier, en la fixant éventuellement avec un collier.
- À une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.
Évitez les pliures et les étranglements du tuyau qui pourrait empêcher ou ralentir l'écoulement de l'eau.
Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.
Faites passer la rallonge sur le sol et ne la faites monter que près de la vidange.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.
Raccordement électrique
Ce lave-vaisselle ne peut être branché qu'en monophase 230 V - 50Hz.
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra être exécuté en respectant les normes en vigueur.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou déficiente.
Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives; - 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.
Encastrement
Ce lave-vaisselle a été conçu pour être encastré sous un évier ou un plan de travail.
Il est nécessaire de prévoir un espace pour le passage du câble d'alimentation et des tuyaux d'alimentation et d'évacuation d'eau, afin qu'ils ne soient pas pliés.
Débranche l'appareil avant toute intervention.
Les cotes d'encastrement doivent être celles indiquées dans le croquis.
Le haut de la niche peut se trouver entre 820 et 880 mm de hauteur, par rapport au sol, puisque le lave-vaisselle est muni de pieds réglables qui permettent d'en faire varier la hauteur (60 mm maximum).
Ajustement de la hauteur de l'appareil
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte. Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.
Pour ajuster la hauteur procédez comme suit:
- Serrer ou desserrer les deux pieds avant.
- Pour ajuster le pied arrêté, visser ou dévisser l'écrou que vous trouverez au milieu de la plinthe.
Un coussinet est également disponible pour faciliter le glissement de l'appareil dans sa niche ou son retrait.
Fixer le coussinet en le pressant sous le pied arrêté.
Si nécessaire, il est possible de réduire les dimensions du coussinet en le coupant en suivant le trait.
Laissez un espace de 2 mm entre le dessus de l'appareil et le meuble ou l'évier.
Une mise à niveau correcte est essentielle pour assurer une bonne fermeture et une bonne étanchéité de la porte. Lorsque l'appareil est correctement nivélé, la porte ne cognera pas contre les balanciers de porte situés de part et d'autre de la carrosserie.
Application du panneau de porte
La porte de ce lave-vaiselle a été conçue pour l'application d'un panneau en bois ayant les dimensions suivantes:
Largeur 596 mm
Hauteur 604 mm
Épaisseur 20 mm max.
Poids 2 à 7.5 kg max.
La hauteur du panneau dépend de celle du socle des meubles adjacents.
Attention
Ne dépassez pas la hauteur maximale indiquée, autrement vous ne pourrez pas ouvrir complètement la porte, car le panneau buterait contre le socle du meuble de la cuisine.
Il est possible de régler la hauteur du tableau de commande du lave-vaisselle à celle des tiroirs des meubles voisins pour un parfait alignement esthétique.
Enlevez un ou plusieurs intercalaires, situés en dessous du bandeau de commande, jusqu'à ce que la hauteur désirée soit atteinte. Fixez les intercalaires comme indiqué dans la figure, à l'aide de deux vis 4 x 40.
Préparez le panneau comme suit:
Mesurez la distance (B) entre la partie inférieure du bandeau de commande (ou des intercalaires) et les trous à boutonner (X) sur la porte.
Marquez la même distance (B) sur le panneau et positionnez la traverse métallique à cette hauteur, en correspondance de la ligne médiane (point Z).
Maintenez la traverse à une distance égale des bords du panneau de chaque côté.
Marquez sur le panneau les positions des quatre vis de fixation. Percez avec un foret de 0 2 x 12 et fixez la traversse avec des vis 3,5 x 16.
Introduisez les deux pivots de la traverse dans les trous à boutonnière de la porte.
La position optimale une fois atteinte, ouvrez la porte et fixez le panneau à l'aide de deux vis 4 x 40 en utilisant les trous de la contreporte.
Installation du protecteur anti-buée
Fixez le protecteur en tôle sous le plan de travail, à la partie avant de la niche du lave-vaisselle, à l'aide de vis 3.5 x 16.
Fixation aux meubles adjacents
Pour éviter le renversement du lave-vaisselle, il doit être attaché au plan de travail ou aux meubles adjacents/ou murs au moyen d'équerres. Insérer les deux équerres dans la fente prévue à cet effet sur la partie supérieure du lave-vaisselle comme indiqué dans le croquis.
Fixer les équerres au plan de travail ou au meuble adjacent au moyen de vis 3.5 x 16 en utilisant les trous supérieurs ou latéraux.
Réglage du balancement de la porte
La porte est bien équilibrée lorsqu'elle reste ouverte dans n'importe quelle position.
Le réglage du balancement de la porte doit être fait quand le panneau décoratif est placé.
Visser ou dévisser jusqu'à ce que l'équilibre soit atteint.
- Panneau lourd: tourner dans le sens horaire.
- Panneau léger: tourner dans le sens contraire.
Après avoir équilibré la porte, positionnez les deux caches (livrés avec l'appareil) sur l'emplacement des balanciers de porte.
Adaptation du socle
Pour permettre l'ouverture complète de la porte, il pourrait être nécessaire de découper le socle du meuble.
Sur la base des cotes (a) et (b) (voir croquis) vous pourrez tirer du tableau ci-dessous la hauteur (x) de l'ouverture à pratiquer dans le socle.
Hauteur (a)^*
| Profondeur (b)* | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | 90 |
| 40 | 136 | 131 | 125 | 118 | 110 | 100 | 93 | 85 | |
| 50 | 135 | 131 | 125 | 118 | 110 | 102 | 92 | 85 | |
| 60 | 137 | 132 | 125 | 118 | 110 | 102 | 94 | 85 | |
| 70 | 138 | 134 | 128 | 120 | 110 | 104 | 95 | 85 | |
| 80 | / | 139 | 130 | 124 | 115 | 105 | 98 | 88 | |
| 90 | / | / | 138 | 129 | 120 | 110 | 100 | 90 | |
| 100 | / | / | / | 135 | 125 | 115 | 105 | 95 |
