13120 STANDING CALF - Équipement de musculation CYBEX INTERNATIONAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine de musculation debout pour mollets
Marque	CYBEX INTERNATIONAL
Modèle	13120
Catégorie	Équipement de musculation
Usage prévu	Amélioration de l'aptitude physique générale, usage commercial
Muscles ciblés	Muscle gastrocnémien et muscle soléaire
Type d'exercice	Flexion plantaire (extension des chevilles)
Réglage principal	Coussin d'épaule réglable pour s'adapter à la taille de l'utilisateur
Position de départ	Avant-pieds sur le repose-pieds supérieur, écartés selon la largeur des hanches
Matériau du cadre	Acier avec revêtement par poudre
Type de revêtement	Mousse haute densité recouverte de vinyle
Nettoyage des revêtements	Solution de 10% de liquide vaisselle et eau chaude ; taches tenaces : eau de Javel diluée ou alcool à friction
Entretien hebdomadaire	Inspecter boulons (serrer si nécessaire), câbles (usure, déformation), poignées, piles de poids, lubrifier les tiges guides
Entretien annuel	Remplacer tous les câbles au moins une fois par an
Sécurité - Ancrage	Machine doit être ancrée au sol à l'aide des trous prévus ; force de traction minimale 220 lb (100 kg) par point d'ancrage
Sécurité - Inspection	Inspecter l'équipement avant chaque utilisation ; ne pas utiliser en cas de dommage ou d'usure
Étiquettes de sécurité	Étiquette d'avertissement (réf. 4605-381-2) et autocollant de mise en garde (réf. 4510-321-2)
Pièces de rechange	Utiliser exclusivement des pièces d'origine Cybex ; commander auprès du service client
Service client (États-Unis)	Téléphone : 888-462-9239
Service client (International)	Téléphone : 508-533-4300, Fax : [phone], Email : [e-mail]

FOIRE AUX QUESTIONS - 13120 STANDING CALF CYBEX INTERNATIONAL

Comment régler les coussins d'épaule sur la machine Standing Calf ?

Pour régler les coussins d'épaule, utilisez les poignées jaunes prévues à cet effet. Ajustez la hauteur de manière à pouvoir étirer confortablement les mollets en position de départ.

Quels muscles sont travaillés avec cet appareil ?

L'appareil cible principalement le muscle gastrocnémien (mollet) et le muscle soléaire, situé sous le gastrocnémien. L'exercice est une flexion plantaire.

Comment nettoyer les revêtements en vinyle ?

Pour les taches superficielles, utilisez un chiffon doux imbibé d'une solution de 10% de liquide vaisselle et d'eau chaude. Pour les taches tenaces, appliquez un mélange de 10% d'eau de Javel et 90% d'eau, ou de l'alcool à friction. Rincez abondamment à l'eau claire.

À quelle fréquence faut-il remplacer les câbles ?

Les câbles doivent être remplacés au moins une fois par an dans le cadre de l'entretien annuel. Inspectez-les chaque semaine et remplacez immédiatement tout câble présentant des signes d'usure (déchirure, déformation, gaine vrillée ou amincie).

Comment ancrer la machine au sol ?

Utilisez les trous d'ancrage situés sur les pieds du châssis. Fixez solidement avec des boulons d'une capacité de traction minimale de 500 lb (227 kg) (boulons 3/8 po de qualité 2 ou supérieure). Si les pieds ne touchent pas le sol, calez-les avec des rondelles plates. Consultez un entrepreneur professionnel.

Que faire si un câble est endommagé ?

N'utilisez pas la machine. Remplacez immédiatement le câble par une pièce d'origine Cybex. Inspectez les câbles chaque semaine pour détecter déchirures, déformations, gaine vrillée ou amincie. Contactez le service client pour commander une pièce de rechange.

Comment commander des pièces détachées ?

Faxez votre commande au 508-533-5183 ou appelez le 888-462-9239 (États-Unis) / 508-533-4300 (international). Ayez à disposition le numéro de série, le nom du produit, la description et le numéro de la pièce (voir chapitre 6 de la notice). Vous pouvez aussi envoyer un e-mail à [e-mail].

Quelles sont les consignes de sécurité importantes ?

Passez une visite médicale avant de commencer. Lisez et comprenez toutes les étiquettes d'avertissement. N'utilisez pas l'équipement s'il est endommagé. Tenez les enfants à l'écart. Utilisez uniquement la goupille de poids fournie. Inspectez les câbles et les connexions avant chaque utilisation.

Comment lubrifier les tiges guides ?

Utilisez une huile moteur de poids moyen. Nettoyez d'abord les tiges guides sur toute leur longueur, puis appliquez une légère couche d'huile. Effectuez cette opération lors de l'entretien hebdomadaire.

Quels outils sont nécessaires pour l'assemblage ?

Les outils requis sont : une clé Allen de 7/32 po, une clé de 3/4 po ou clé à douille, un marteau et un chasse-goupille de 3/16 po. L'assemblage nécessite deux personnes.

MODE D'EMPLOI 13120 STANDING CALF CYBEX INTERNATIONAL

Guide de la propriété et de l'entretien

Systèmes d'entraînement de la force

VR1® Standing Calf

Guide du propriétaire et de l'entretien

Systèmes d'entraînement de la force

Sécurité 1-1 Consignes et pratiques de sécurité 1-2 Autocollants avertissement/mise en garde 1-3 Activités régulières de maintenance 1-6 Choisir l'exercice approprié 1-6

2 Exercices

Usage prévu 2-1 Instructions 2-1

3 Service clientèle

Contact. 3-1 Commande de pièces 3-1 Autorisation de déplacement de matériel (ARM). 3-3 Pièces endommagées 3-3

5 Entretien

Procédures quotidiennes 5-1 Procédures hebdomadaires 5-4 Procédures annuelles 5-6 Réglement du câble 5-6 Environnement 5-7 Entreposage 5-7

Sécurité

Lire soigneusement le manuel d'instructions avant d'assembler, d'entretenir ou d'utiliser l'équipement.

Il incombe au propriétaire de l'installation et/ou de l'équipement la responsabilité de communiquer aux utilisateurs l'utilisation appropriée de l'équipement et de passer en revue toutes les étiquettes.

AVERTISSEMENT: Le non-respect de ces mesures de sécurité peut entraîner des blessures graves:

Mesures de sécurité pour l'utilisateur

• Passer une visite médicale avant de commencer un programme d'exercice physique.
• Lire et comprendre les étiquettes d'avertissement ainsi que le manuel de l'utilisateur avant de commencer les exercices. Se procurer les instructions avant toute utilisation.
• Tenir le corps et les vêtements à l'écart des pièces mobiles.
• Inspecter l'équipement avant toute utilisation. NE PAS utiliser si l'équipement est endommagé ou inopérable.
• NE PAS essayer de réparer un équipement cassé ou bloqué. Avertir le personnel.
• Utiliser l'équipement uniquement pour la fonction à laquelle il est destiné. NE PAS modifier l'équipement. Veiller à ce que la goupille du poids soit totalement insérée. Utiliser uniquement la goupille fournie par le fabricant. En cas de doute, demander de l'assistance.
• Ne jamais placer de poids en position élevée. NE PAS utiliser l'équipement dans cet état. Consulter le personnel pour toute assistance.
• Les enfants sont interdits près de ces équipements. Les adolescents doivent être surveillés.
• NE PAS utiliser si les protections sont absentes ou endommagées.
• NE PAS utiliser d'haltères ou autres poids incrémentaux, sauf ceux fournis par le fabricant.
• Inspecter les câbles, les courroies et les connexions avant toute utilisation. NE PAS utiliser si les composants sont usés, effilochés ou endommagés.
• NE PAS enlever les étiquettes de l'équipement. Remplacer toute étiquette endommagée.
• Arrêtez de faire de l'exercice si vous vous sentez mal à l'aise, étourdi ou ressentez des douleurs pendant l'exercice. Consultez un médecin.

Mesures de sécurité pour les installations de conditionnement physique

Lire soigneusement le manuel d'instructions avant d'assembler, d'entretenir ou d'utiliser l'équipement. Fixer chaque équipement au sol à l'aide des trous d'ancrage fournis avec les équipements.

REMARQUE: Cybex n'est pas responsable de l'ancrage de l'équipement. Consulter un entrepreneur professionnel.

REMARQUE: Utiliser une boulonnerie ayant un minimum de 500 lb de capacité élasticité (boulons 3/8 po de qualité 2 ou supérieure).

REMARQUE: Si les pieds/le cadre n'entrent pas en contact avec la surface, NE PAS les tirer avec la boulonnerie. Caler les pieds ou le cadre qui ne seraient pas en contact avec la surface à l'aide de rondelles plates.

• S'assurer que chaque machine est configurée et utilisée sur une surface solide de niveau. Ne pas installer l'équipement sur une surface irrégulière. S'assurer que tous les utilisateurs sont correctement formés au bon usage de l'équipement. S'assurer qu'il y a suffisamment de place pour accéder à l'équipement et l'utiliser en toute sécurité. Effectuer régulièrement des vérifications d'entretien sur l'équipement. En outre, faire particulièrement attention aux zones à haut risque d'usure, y compris (mais sans en exclure d'autres) les câbles, poulies, courroies et poignées.
• Remplacer immédiatement les composants usés ou endommagés. S'il est impossible de remplacer immédiatement les composants usés ou endommagés, mettre l'équipement hors service tant qu'il n'est pas réparé. Utiliser uniquement les composants fournis par Cybex pour effectuer l'entretien/les réparations de l'équipement.
• Consigner dans un journal toutes les activités de maintenance.
• Inspecter les câbles, les courroies et les connexions avant toute utilisation. NE PAS utiliser si les composants sont usés, effilochés ou endommagés.

REMARQUE: Il incombe à l'utilisateur/du propriétaire ou au technicien de l'installation de s'assurer que la maintenance est effectuée régulièrement.

Consignes et pratiques de sécurité

Cybex recommande que tout l'équipement de conditionnement physique soit utilisé sous surveillance. L'équipement doit se couvrir dans un endroit où l'accès est contrôlé. La responsabilité de ce contrôle incombe au propriétaire. C'est le propriétaire qui déterminera l'envergure du contrôle.

Il incombe à l'acheteur/utilisateur des produits Cybex de lire et de comprendre le contenu du guide du propriétaire, ainsi que les étiquettes d'avertissement, et de former tant les utilisateurs finaux que le personnel de supervision à l'utilisation appropriée de l'équipement.

Utilisation appropriée :

N'utilisez l'appareil que tel que décrit dans le guide. La non-observation des instructions appropriées pourrait entraîner des blessures.

Ne appuyez pas contre l'appareil ou ne le tirez pas au niveau du châssis, de la pile de poids ou autre composant, que l'appareil soit arrêté ou en marche. Les utilisateurs ou les tiers (personnes à proximité) pourrait être blessés par suite d'une utilisation inappropriée.

N'utilisez pas l'appareil s'il ne se trouve pas sur une surface stable et de niveau ou s'il n'est pas installé correctement.

Prévoyez un périmètre de sécurité adéquat entre l'appareil, les murs et le reste de l'équipement afin d'assurer un espace suffisant pour permettre aux appareils de fonctionner et aux utilisateurs de s'entraîner de façon appropriée.

Fixation de l'équipement :

Les pieds de l'appareil sont pourvus de trous qui facilitent son ancrage au sol. Cybex commande vivement de fixer solidement l'équipement sur une surface saine et de niveau afin d'éliminer les risques de mouvement, de basculement ou de chute dus à une utilisation inappropriée de l'équipement.

1. Cette surface saine et de niveau ne devrait pas dévier de plus de 1/8 po (0,21 cm) à 10 pi (3,04 m) ou tel que défini et requis par les codes locaux du bâtiment et de l'architecture.
2. L'ancrage de l'équipement doit être exécuté par un entrepreneur qualifié et agréé.
3. Les trous d'ancrage se trouvent sur les pieds du châssis. Tous les trous d'ancrage doivent être utilisés lors de la fixation de l'équipement au sol.
4. En raison de la grande variété de types de sols sur lesquels les appareils peuvent être fixés ou installés, déterminez la méthode d'ancrage et les dispositifs de fixation utilisés auprès d'un entrepreneur qualifié et agréé.
5. Une force minimum de tirage de 220 lb/100 kg est requise à chaque position d'ancrage.
6. N'utilisez pas l'appareil tant qu'il n'a pas été correctement ancré.

Maintenance:

La maintenance préventive permet à l'équipement de fonctionner correctement et réduit le risque de blessure. Exécutez les activités de maintenance décrites dans le guide.

Conformite aux NORMES:

Les produits Cybex se conforment aux normes ASTM et EN applicables ou les dépassent.

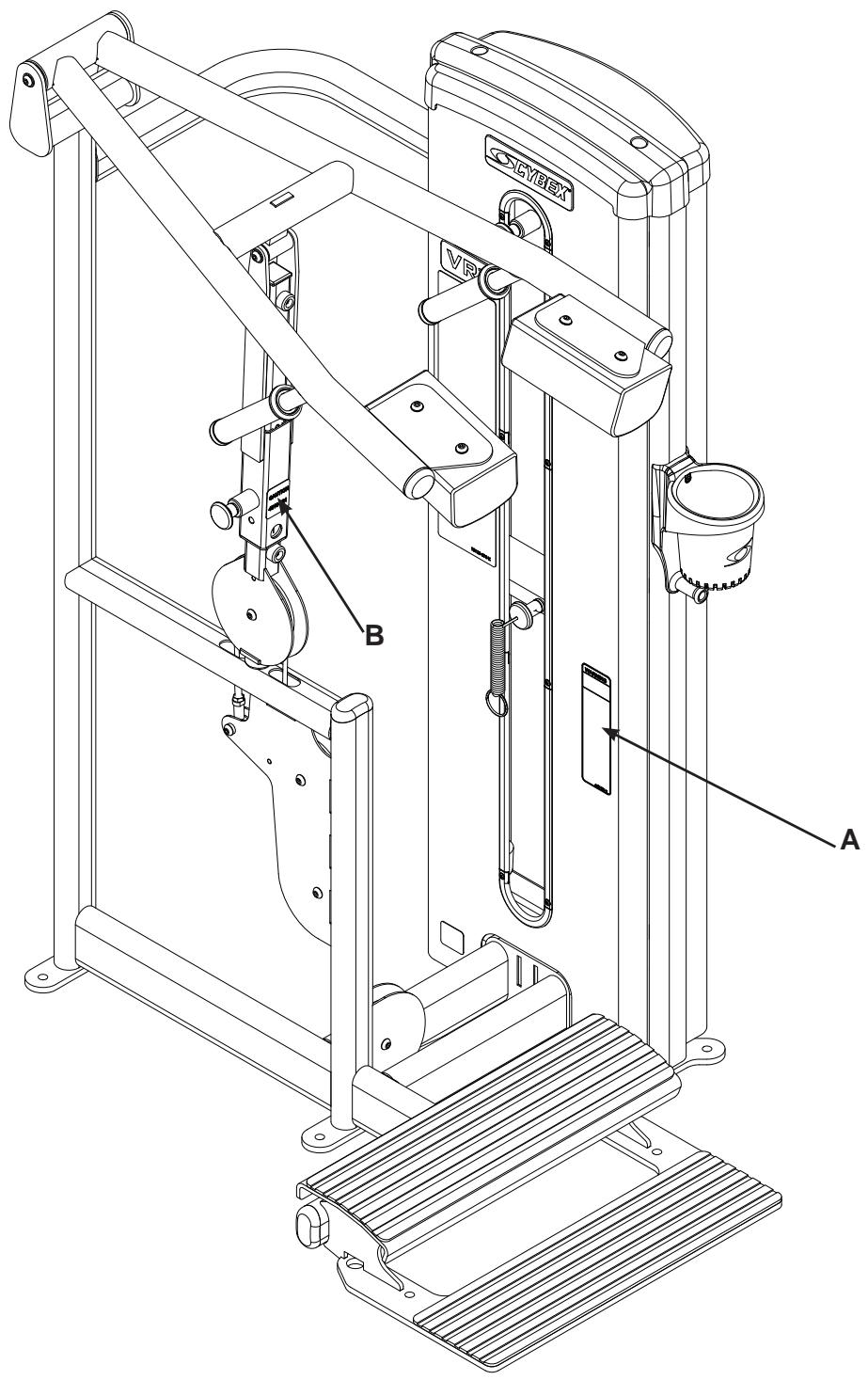

Autocollants d'avertissement/mise en garde

Les autocollants d'avertissement indiquent une situation potentiellement dangereuse, qui, si elle n'est pas évitée, pourrait entraîner des blessures graves voire la mort.

Les autocollants de mise en garde (Attention) signalent une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou moyennes.

Les autocollants d'avertissement/mise en garde utilisés sur l'équipement sont illustrés ci-dessous. Les diagrammes après les autocollants indiquent l'emplacement de chaque autocollant.

Standing Calf - 13120

Description

Réf.

A. Étiquette d'avertissement 4605-381-2 B. Autocollant de mise en garde 4510-321-2

Activités régulières d'entretien

Des activités d'entretien préventif doivent être exécutées pour maintenir un fonctionnement normal de vos équipement. Il est recommandé de tenir un journal de toutes les actions d'entretien pour rester informé des activités d'entretien préventif. Pour de plus amples informations sur l'entretien préventif, reportez-vous au Chapitre 5 qui inclut entre autres :

Quotidiennement

1. Nettoyez les revêtements.

Hebdomadairement

1. Inspectez tous les écrous et boulons. Resserrez si besoin.

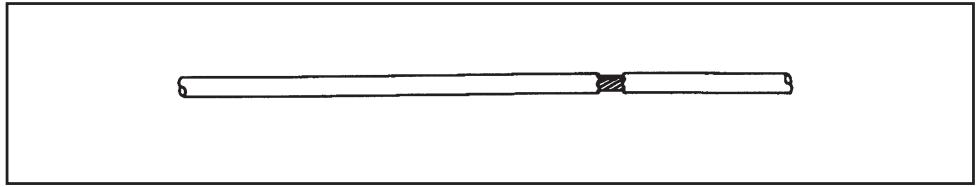

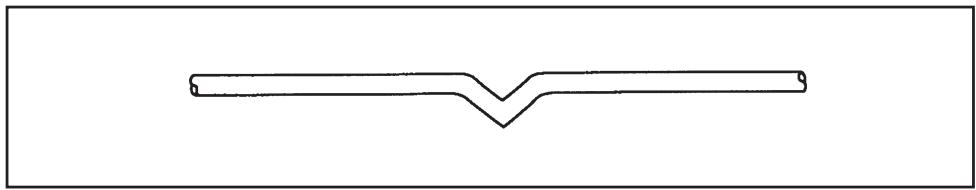

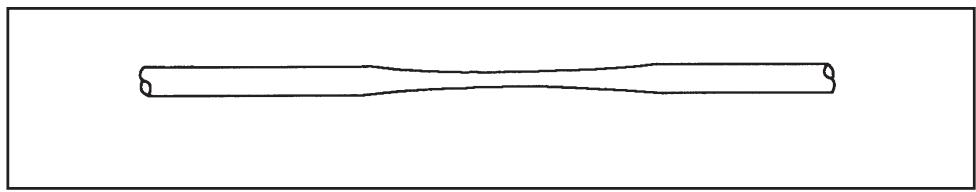

2. Inspectez tous les câbles et toutes les courroies pour détecter les traces de dommage ou d'usure (voir le chapitre 5). Si un câble ou une courroie sont usés ou endommagés, n'utilisez pas l'équipement tant que le câble ou la courroie n'ont pas été remplacés.

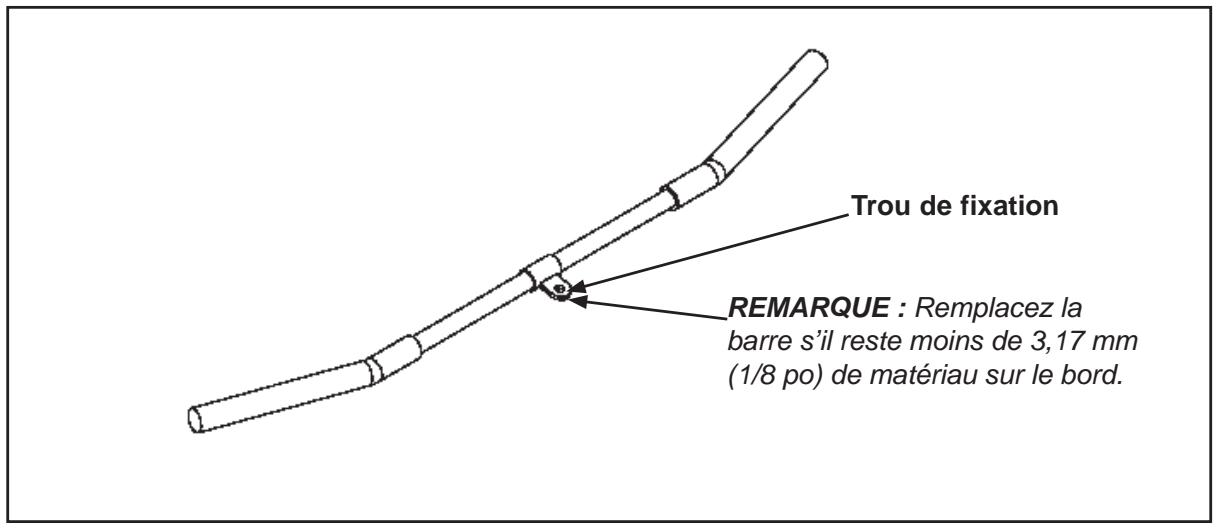

3. Effectuez un contrôle pour détecter les poignées, les maillons et les étiquettes usés. Remplacez immédiatement toutes les pièces usées.
4. Inspectez pour déceler toutes poignées lâches ou usées. Remplacez immédiatement toutes poignées lâches ou usées.
5. Inspectez les piles de poids pour garantir un alignement et un fonctionnement appropriés. Rectifiez immédiatement l'alignement ainsi que les problèmes de fonctionnement.
6. Lubrifiez les tiges guides uniquement à l'aide d'une huile pour moteur d'automobile.

Rangement

1. Remplacez tous les câbles et les courroies au moins une fois par an.

Choisir l'exercice approprié

Avant de commencer les exercices, lisez et comprenez leurs prémisses sur la carte et dans le chapitre 2.

Utilisation prévue

Cet équipement a été prévu pour favoriser ou améliorer l'aptitude physique générale et l'exercice. Il s'agit d'un équipement à usage commercial.

Avant d'utiliser cet appareil, assurez-vous de et de bien comprendre toutes les instructions et mises en garde. Reportez-vous au chapitre 1, Sécurité, du Guide du contrôle ou consultez le personnel sur place.

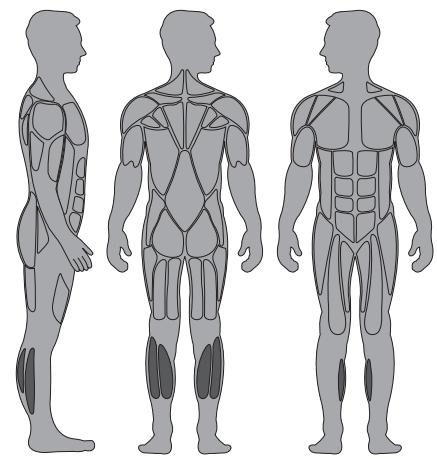

MUSCLES SOLLCITES Muscle gastrocnémien, muscle soléaire Muscles sollicités Muscle gastrocnémien, muscle soléaire

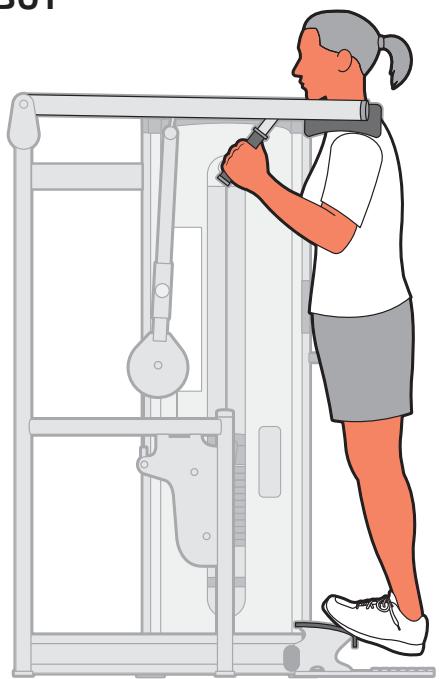

DEBUT

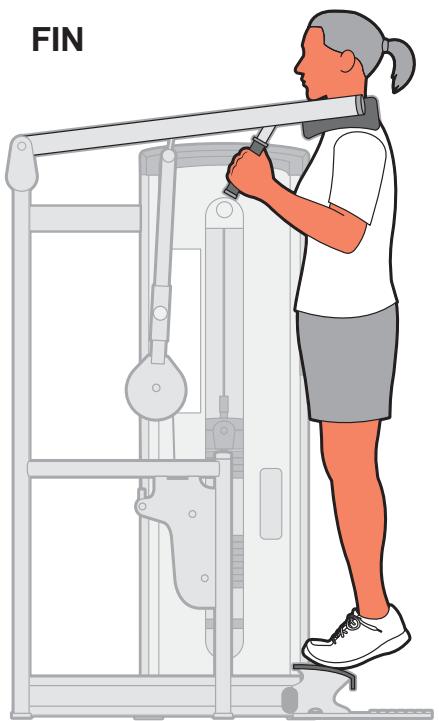

FIN REMARQUE: Exercice effectué : Flexion plantaire

REMARQUE : Tous les points de réglage de l'appareil comportent des poignées ou des boutons jaunes.

REMARQUE : Pour le « réglage » et le « mouvement », reportez-vous à la page suivante.

Réglage

1. Placez les avant-pieds sur le repose-pieds supérieur, en les écartant dans le prolongement de vos hanches.
2. Réglez les coussins d'épaule de façon à pouvoir confortablement étirer les mollets

1. Appuyez sur le repose-pieds avec vos avant-pieds en soulevant les orteils.

Contact

Heures ouvrables de notre service téléphonique : de 8 h 30 à 18 h (heure normale de l'Est) du lundi au vendredi.

Les clients de Cybex vivant aux États-Unis peuvent contacter le Service à la clientèle de Cybex en composant le 888 462 9239.

Les clients de Cybex vivant hors des Etats-Unis peuvent contacter le Service à la clientèle de Cybex par téléphone au 508 533 4300 ou par fax au 508 533 5183.

Informez-vous sur le Web à www.cybexinternational.com ou par e-mail à [e-mail].

Commande de pièces

Faxez vos commandes au 1 508 533 5183. Pour parler à un représentant du service à la clientèle, composez le 888 462 9239 (pour les clients vivant aux États-Unis) ou le 508 533 4300 (pour les clients vivant hors des États-Unis). Vous pouvez aussi nous contacter par e-mail à [e-mail]

Le fait d'avoir les renseignements suivants à portée de main aidera nos représentants Cybex à mieux vous servir.

• Numéro de série de l'unité
• Nom du produit

Le numéro de série de l'unité et le nom du produit figurent sur l'autocollant du numéro de série. Reportez-vous au chapitre 6 pour repérer l'emplacement exact du numéro de série.

Description de la pièce - Numéro de la pièce

Les descriptions et les numéros de pièce sont fournis au chapitre 6 de ce guide.

• Adresse d'expédition
• Nom de la personne-ressource

En plus de votre adresse d'expédition et du nom de votre personne-ressource, votre numéro de compte est également utile, bien qu'il ne soit pas obligatoire.

Autorisation de matériel (ARM)

Le système d'Autorisation de matériel (ARM) décrit les procédures à suivre lorsque vous renvoyez du matériel aux fins de remplacement, de réparation ou d'obtention de crédit. Ce système permet de s'assurer que le matériel renvoyé est correctement traité et analysé. Suivez minutieusement les procédures suivantes.

Pour toutes questions concernant la garantie, contactez notre distributeur Cybex autorisé. Votre distributeur Cybex vous demandera, le cas échéant, une autorisation de matériel de Cybex. En aucun cas les pièces ou l'équipement défectueux ne seront acceptés par Cybex sans l'ARM appropriée et une étiquette de Service automatisé (SRA).

1. Pour tout article défectueux, contactez l'assistance téléphonique du service à la clientèle indiqué ci-haut.
2. Fournissez au technicien une description détaillée du problème que vous éprouvez ou du défaut de l'article que vous souhaitez renvoyer.
3. Fournissez le numéro de modèle et de série de votre équipement VR1.
4. À la discrétion de Cybex, le technicien peut vous demander de renvoyer le(s) pièce(s) défectueuses à Cybex afin de les évaluer aux fins de réparation ou de remplacement. Le technicien vous attribuera un numéro d'ARM et vous enverra une étiquette de SRA. L'étiquette de SRA et le numéro d'ARM doivent visiblement figurer sur l'extérieur du paquet contenant le(s) article(s) renvoyé(s). Dans le paquet contenant le(s) pièce(s), joignez la description du problème, le numéro de série de l'équipement VR1 et le nom et l'adresse du propriétaire.
5. Envoyez le paquet à Cybex par UPS.

REMARQUE: La marchandise renvoyée sans numéro d'ARM indiqué sur l'extérieur du paquet et les envois contre remboursement ne seront pas acceptés par le service de réception de Cybex.

Le matériel endommagé pendant le transport ne devrait pas être renvoyé aux fins d'obtention de crédit. La responsabilité de ces dommages incombe au transporteur (UPS, Federal Express, entreprise de)

Pièces endommagées

camionnage, etc.)

Dommages apparents - Sur réception de votre colis, vérifiez minutieusement tous les articles. Tout dommage constaté lors d'une vérification visuelle doit être noté sur la facture de fret et signé par le préposé du transporteur. La non-observation de cette consigne entraînera le refus des transporteurs d'honorer leur réclamation. Le transporteur doit vous fournir tous les formulaires à remplir pour ce type de réclamation.

Dommages dissimulés - Les dommages qui ne sont pas constatés lors de la vérification visuelle à la réception du colis mais plus tard doivent être signalés au transporter dès que possible. Dès que le dommage est constaté, une demande doit être soumise par écrit ou par téléphone au transporter lui demandant d'effectuer une inspection du matériel dans les dix jours suivant la date de livraison. Conservez tous les contenants et le matériel d'emballage car ils seront requis lors du processus d'inspection. Le transporter vous fournira un rapport d'inspection ainsi que les formulaires nécessaires pour déposer une réclamation pour dommage dissimulé. La responsabilité relative à la réclamation pour dommage dissimulé incombe au transporter.

Cette page est intentionnellement laissée vierge

Outils requis

• Clé Allen de 7/32 po
• Clé de 3/4 po ou clé à douille Marteau
• Chasse-goupille de 3/16 po

REMARQUE: Cette procédure requiert deux personnes.

REMARQUE: Il incombe au propriétaire de l'établissement ou de l'équipement de s'assurer qu'un espace suffisant est maintenu autour de chaque appareil afin d'assurer la sécurité de l'utilisation et du passage.

REMARQUE: Reportez-vous aux diagrammes de référence du chapitre 6.

1. Assurez-vous de lire attentivement et de bien comprendre toutes les instructions avant d'assembler ce produit.
2. Vérifiez si vous avez reçu la configuration appropriée.

A. Vérifiez si vous avez reçu l'appareil dans la couleur que vous avez commandée. B. Vérifiez si vous avez reçu la pile de poids voulue. Vérifiez si vous avez reçu le guide du propriétaire approprié. C. Vérifiez si vous avez reçu la feuille de garantie.

1. Déplacez l'appareil jusqu'à l'emplacement souhaité.

REMARQUE: Si les piles de poids doivent être enlevées avant de déplacer l'appareil jusqu'à l'emplacement prévu, passez à l'étape 7. REMARQUE: Si les piles de poids doivent être installées, passez à l'étape 8. 4. Enlevez les pieds d'expédition.

Avertissement : Faites preuve d'une extrême prudence lorsque vous retirez les cônes d'expédition et les pieds d'installation. La non-observation de cette commande peut entraîner des blessures.

A. En vous faisant aider, enlevez avec précaution chaque support d'expédition en forme de cône (standard) au moyen de la clé à douille ou de la clé de 3/4 po. B. Placez avec précaution les pieds en caoutchouc (fournis avec l'appareil) sur chaque pied du châssis.

REMARQUE: Il est important d'exécuter régulièrement les activités d'inspection et d'entretien sur votre équipement. Pour de plus amples renseignements sur les procédures d'inspection et d'entretien, consultez le Guide du professionnelcy CBEX VR1. Si vous ne disposez pas du Guide du professionnelcy CYBEX ou en cas de questions ou de préoccupations, contactez le Service à la clientèle CYBEX.

5. Ancrez solidement l'appareil au sol.

A. Fixez solidement l'appareil au sol à l'aide des trous d'ancrage prévus sur chaque appareil.

REMARQUE : Cybex ne peut être tenue responsable de l'ancrage de l'équipement au sol. Consultez un professionnel.

REMARQUE: Utilisez des dispositifs de fixation ayant une capacité de traction minimum de 227 kg (500 lb) (boulons de 3/8 po, calibre 2 au minimum).

REMARQUE: Si les pieds/châssis n'entrent pas en contact avec la surface, NE LES TIREZ PAS par les pièces d'ancrage. Calez le pied ou le châssis qui n'est pas en contact avec la surface à l'aide de rondelles plates.

7. Enlevez les plaques de poids.

A. À l'aide d'une clé Allen de 7/32 po, retirez les deux vis de blocage à tête ronde fixant le capot supérieur au châssis. Reportez-vous à la figure 1.

Figure 1

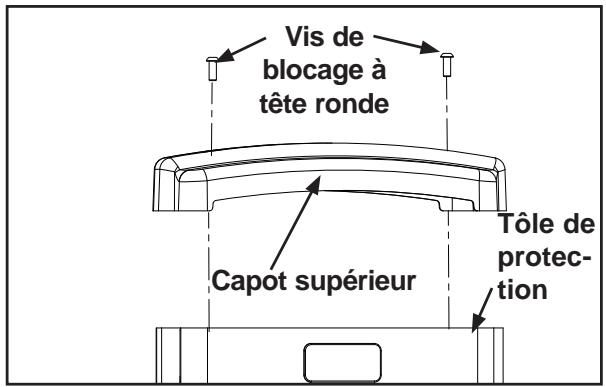

B. Enlevez le capot supérieur et les vis de blocage à tête ronde et mettez-les de côté. C. Soulevez le capot avec précaution et dégagez-le de l'appareil. D. Faites glisser le capuchon de la tige guide à ressort vers le bas, en direction de la tige, jusqu'à ce qu'il soit dégagé du châssis. REMARQUE: Le capuchon de la tige guide est à ressort. E. Relâchez lentement la prise du capuchon de la tige guide. Reportez-vous à la figure 2. REMARQUE: Le capuchon de la tige guide comprend un ressort de pression qui s'échappe si la prise n'est pas relâchée lentement.

Figure 2

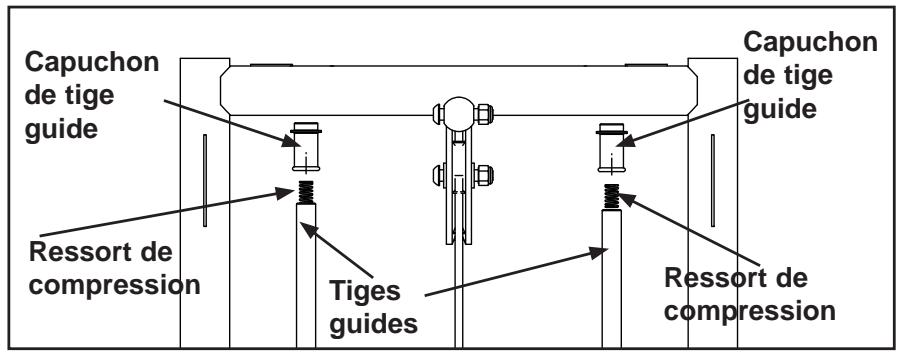

F. Enlevez le capuchon de la tige guide et le ressort et mettez-les de côté. G. Répétez les étapes 4D à 4F pour l'autre tige guide. H. À l'aide du chasse-goupille de 3/16 po, enlevez avec précaution la goupille cylindrique qui fixe l'extrémité du câble au connecteur de poids supérieur. Reportez-vous à la figure 3. I. Penchez avec précaution les tiges guides légèrement vers l'extérieur. REMARQUE: Une pression excessive sur les tiges guides peut endommager les capuchons des tiges guides inférieures.

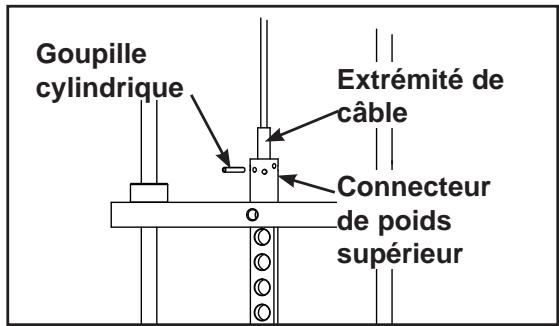

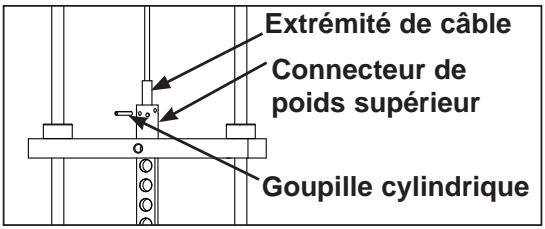

Figure 3

J. Faites glisser le poids supérieur vers le haut et hors de l'appareil et mettez-le de côté avec précaution. K. Nettoyez les tiges guides sur toute leur longueur. Graissez d'une légère couche d'huile moteur de poids moyen. L. Demandez à un assistant de tenir les tiges guides à la verticale. M. Enlevez avec précaution chaque plaque de poids et mettez-les de côté.

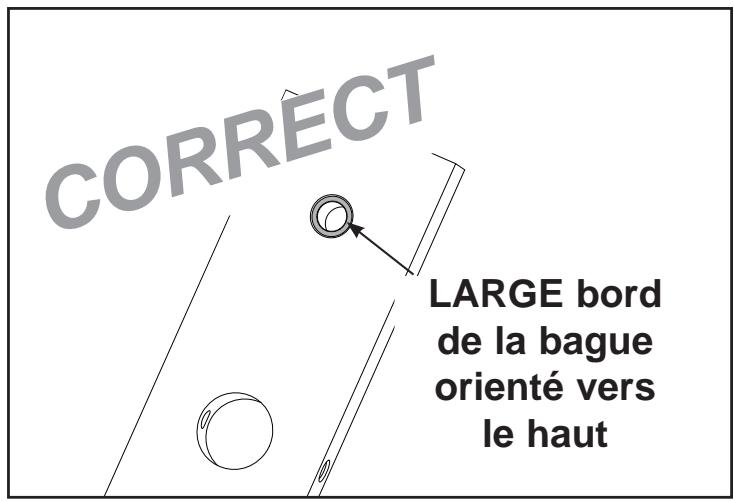

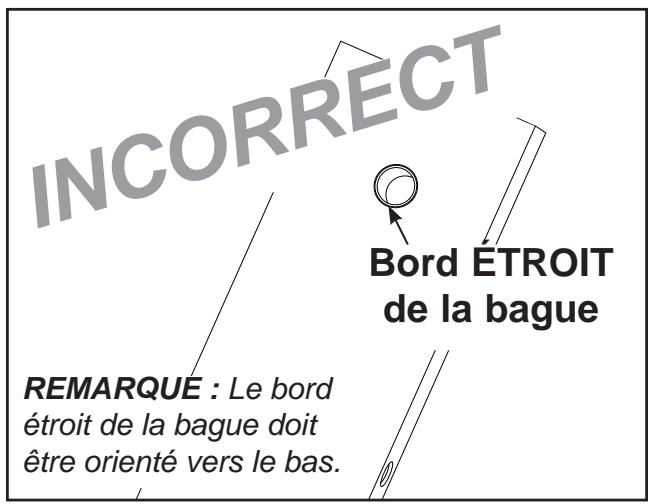

8. Installation des plaques de poids.

A. Demandez à un assistant de tenir les tiges guides à la verticale. B. Alignez avec précaution les plaques de poids (retirées à l'étape 7L) sur les tiges guides et abaissez lentement chaque plaque. REMARQUE: Installez les plaques de poids dans l'ordre inverse de leur retrait effectué à l'étape 7L. REMARQUE: Lorsque vous installez les plaques de poids, positionnez-les de sorte que les larges bords des bagues soient orientés vers le haut et les bords étroits des bagues soient orientés vers le bas. Reportez-vous aux figures 4A et 4B.

Figure 4A

Figure 4B

Guide du propriétaire du Cybex VR1

C. Répétez les étapes 8A et 8B pour chaque plaque de poids. D. Faites glisser avec précaution le poids supérieur (retiré à l'étape 7J) sur les tiges guides.

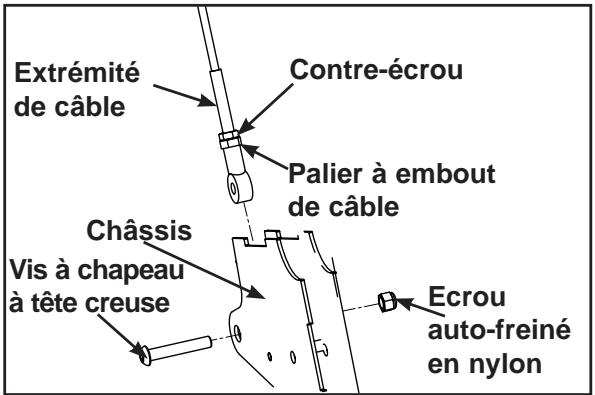

9. Acheminement du câble.

A. Vérifiez si le cable passe par le dessus du support de poulie et acheminez-le jusqu'au connecteur du poids supérieur. B. Tirez fermement le cable et fixez-le en place à l'aide de la goupille cylindrique retirée à l'étape 7H. C. Placez la goupille de la pile de poids dans chaque plaque pour vérifier si l'installation est adéquate. D. Sans sélectionner de résistance, déplacez le poids supérieur vers le haut et vers le bas (pour simuler le fonctionnement normal). E. Demandez à un assistant de vérifier si le cable se déplace sans accoups et s'achemine droit du support de poulie au-dessus du connecteur de plaque supérieur.

10. Installez la tôle de protection arrière.

A. Avec précaution, mettez la tôle de protection en place. B. Fixez le capot supérieur en place à l'aide des deux vis de blocage à tête ronde retirées à l'étape 7A.

5 - Entretien

Toutes les activités d'entretien préventif doivent être exécutées régulièrement. L'entretien routinier favorise le fonctionnement sans problème et en toute sécurité de tout le matériel Cybex Strength Systems.

REMARQUE: Cybex n'est pas responsable de l'exécution des activités régulières d'inspection et d'entretien sur vos appareils. Formez tout le personnel à l'inspection et à l'entretien de l'équipement ainsi qu'à la déclaration et au rapport d'accident. Des représentants Cybex se tiennent à votre disposition pour répondre par téléphone à toutes questions ou préoccupations éventuelles.

REMARQUE: Les inspections et les réparations ne doivent être effectuées que par du personnel formé.

Procédures quotidiennes

1. Revêtement - Essuyez les revêtements conformément aux commandes indiquées ci-dessous pour enlever les taches superficielles ou plus persistantes.

Taches superficielles

• Appliquez un chiffon doux imbibé d'une solution composée de 10% de liquide à vaisselle et d'eau chaude. Au besoin, appliquez une solution composée de produit nettoyant liquide et d'eau à l'aide d'une brosse à poils doux. Essuyez les résidus avec un chiffon imbibé d'eau.

Taches plus persistantes

• Trempez un chiffon blanc doux dans une solution composée de 10% d'eau de Javel (hypochlorite de soude) et de 90% d'eau. Frottez doucement. Rincez avec un chiffon imbibé d'eau pour enlever la concentration d'eau de Javel. Au besoin, vous pouvez utiliser de l'eau de Javel pure.
• Laissez l'eau de Javel imprégner la partie tachée ou appliquez un chiffon imbibé pendant 30 minutes environ. Rincez à l'aide d'un chiffon imbibé d'eau afin d'enlever toute concentration d'eau de Javel restante.

Autre méthode pour les taches plus persistantes

• Trempez un chiffon doux blanc dans de l'alcool à friction et frottez doucement. Rincez avec un chiffon imbibé d'eau afin d'enlever toute concentration d'alcool à friction restante.

REMARQUE : Pour restaurer le lustre, vous pouvez appliquer une légère couche de cire à meubles. Appliquez pendant 30 secondes, puis faites lustrer à l'aide d'un chiffon blanc et propre.

Veuillez observer rigoureusement les consignes suivantes

En cas d'utilisation de puissants produits de nettoyage, tel que l'alcool à friction ou l'eau de Javel, il est recommandé de tester le produit sur un endroit dissimulé. D'autres produits de nettoyage peuvent contenir des dissolvants puissants ou inconnus et leur formule peut être modifiée sans préavis par le fabricant. Si vous souhaitez utiliser d'autres produits de nettoyage, essayez-les avec précaution dans un endroit dissimulé afin de déterminer s'ils pourraient endommager le revêtement. N'utilisez jamais de solvants ou nettoyants puissants destinés à l'usage industriel. Pour nettoyer les zones tachées, il est recommandé d'utiliser un chiffon blanc doux. Évitez d'utiliser de l'essuie-tout.

Les produits de nettoyage peuvent être dangereux/irritants pour la peau, les yeux, etc. Mettez des gants et des lunettes de protection. N'inhalez ou n'avalez aucun produit de nettoyage. N'exposez pas la zone adjoiningete ou les vêtements au produit de nettoyage. Utilisez le produit de nettoyage dans un endroit bien ventilé. Observez toutes les mises en garde du fabricant. CYBEX et ses fournisseurs ne peuvent être tenus responsables des blessures ou des dommages résultant de l'utilisation, appropriée ou non appropriée, des produits de nettoyage.

1. Chassis - Nettoyez tous les éléments de chassis à l'aide d'une solution douce composée d'eau chaude et de savon pour laver les vehicules. Assurez-vous de laisser secher complètement. EVITEZ tous produits de nettoyage à base d'acide ou de chlore ainsi que les produits à base d'abrasifs qui pouraient rayer ou endommager l'équipement.
2. Chrome - Nettoyez les tubes chromés en commençant avec un produit à polir le chrome, puis appliquez une couche de cire pour vehicule. Il est recommendé d'utiliser des nettoyants neutres dont la teneur en pH est de 5,5 à 8,5. Assurez-vous de laisser secher complètement. EVITEZ tous produits de nettoyage à base d'acide ou de chlore ainsi que les produits à base d'abrasifs qui pourrait rayer ou endommager l'équipement.

4. Consignes pour le nettoyage du panneau frontal :

Pour appliquer les nettoyants, laver et rincer, utilisez des chiffons doux propres. - Après l'application du produit, rincez à l'eau chaude. N'utilisez pas d'abrasifs ou de produits à haute teneur en alcali. - Ne laissez pas les nettoyants agir pendant de longues périodes, lavez immédiatement. N'appliquez pas les nettoyants à la lumière directe du soleil ou à des températures élevées. N'utilisez pas de grattoirs, racloirs ou rasoirs. - Ne nettoyez pas avec de l'essence.

Produits de nettoyage et détergents compatibles :

• Formule 409 Top Job Joy Palmolive

Pour minimiser les rayures fines ou capillaires :

Pour aider à combler les rayures, appliquez un produit à polir doux pour véhicules et enlevez-le avec un chiffon doux et propre.

Produits à polir conseillés :

1. Inspectez tous les écrous et boulons pour déceler tout desserrage. Serrez au besoin.
2. Inspectez tous les câbles pour déceler toute usure et tous dommages eventuels ou problèmes de tension. Lors de l'inspection des câbles, passez le doigt sur les câbles, et vérifiez tout particulièrement s'ils ne plient pas, notamment aux points de raccordement.

Avertissement : remplacez immédiatement tous les câbles usés. les conditions suivantes peuvent signaler l'usure d'un câble :

Une déchirure ou une fissure dans la gaine du câble, qui expose le câble. Reportez-vous à la figure 1.

Figure 1.

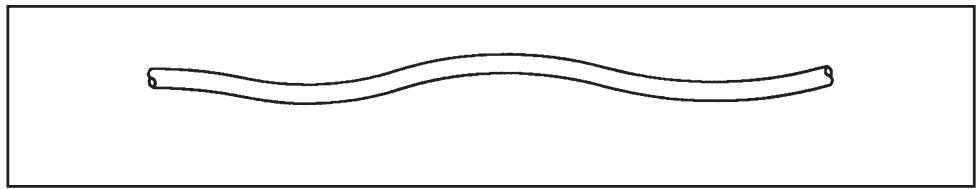

• Une déformation du câble. Reportez-vous à la figure 2.

Figure 2.

• Une gaine vrillée. Reportez-vous à la figure 3.

Figure 3.

• Une gaine de câble étirée, amincie. Reportez-vous à la figure 4.

Figure 4.

1. Inspectez les barres et les poignées afin de détecter toute trace d'usure, en prêtant une attention particulière aux points de connexion.

Remplacez immédiatement toutes les poignées usées.

MISE EN GARDE : Remplacez immédiatement toutes les poignées usées. N'utilisez pas l'équipement s'il reste moins de 3,17 mm (1/8 po) de matériel sur le bord. Reportez-vous à la figure 5.

Figure 5

1. Inspectez les mousquetons pour vérifier s'ils se verrouillent correctement (si ce n'est pas le cas, ils sont usés).

Remplacez immédiatement tous les mousquetons usés.

1. Inspectez les poignées pour vérifier si elles sont lâches ou usées.

Remplacez immédiatement toutes les poignées lâches ou usées.

1. Inspectez toutes les étiquettes pour vous assurer qu'elles sont lisibles, y compris les cartes d'instruction et les autocollants d'avertissement et de mise en garde.

Remplacez immédiatement toutes les étiquettes usées.

1. Inspectez toutes les piles de poids pour vérifier si elles sont bien alignées et si elles fonctionnent correctement.

Corrigez immédiatement tous les problèmes d'alignement et de fonctionnement.

1. Nettoyez les tiges guides de poids sur toute leur longueur. Graissez d'une légère couche d'huile moteur de poids moyen.

Procédures annuelles

1. Remplacez tous les câbles au moins une fois par an.

Réglage du câble

Trois types de réglage de la tension de câble sont effectuels sur les Cybex Strength Systems :

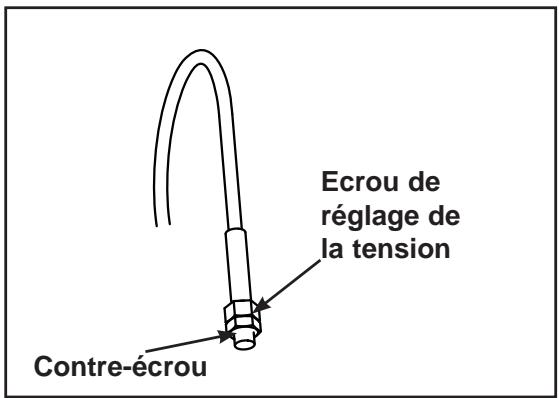

1. Réglage à contre-écrou - Ce type de réglage utilise un contre-écrou et un écrou de réglage de la tension à l'extrémité du coinceur mécanique flexible et constitue le réglage principal. L'autre extrémité de cable comprend généralement un réglage à goupille cylindrique. Reportez-vous aux figures 6 et 7.
2. Réglage à embout à rotule - Ce type de réglage utilise une vis à chapeau à tête creuse qui fixe un palier à embout de cable à l'appareil. Le principal réglage consiste à tourner ce palier à embout. L'autre extrémité du cable se règle généralement au moyen d'une goupille cylindrique. Reportez-vous aux figures 7 et 8.
3. Réglage à goupille cylindrique - Ce type de réglage utilise une goupille cylindrique et une série de trous ménagés dans le connecteur de poids supérieur de la pile de poids. Reportez-vous à la figure 8.

Figure 6

Figure 7

Figure 8

Environnement

Electricité statique - Selon la région, l'air sec peut générer de l'électricité statique, tout particulièrement en hiver. Vous avez peut-être remarqué que le fait de marcher sur de la moquette puis de toucher un objet métallique suffit à créer de l'électricité statique. Il en va de même lorsque vous utilisez votre appareil. Vous pourriez déceler un choc en raison de l'électricité statique accumulée sur votre corps et du trajet de la décharge à travers l'appareil. Le cas échéant, vous voudrez peut-être augmenter suffisamment le niveau d'humidité à l'aide d'un humidificateur.

Humidité - L'équipement est conçu pour fonctionner normalement dans un environnement dont le niveau d'humidité relative se situe entre 30 et 75 %.

REMARQUE : N'installez pas ou n'utilisez pas l'appareil dans un endroit où le niveau d'humidité est très élevé, par exemple à proximité d'un bain de vapeur, d'un sauna, d'une piscine intérieure ou à l'extérieur. Une exposition excessive à la vapeur, au chlore et/ou au brome peut endommager l'électronique ainsi que d'autres pièces de l'appareil.

Température - L'appareil est donc pour fonctionner normalement dans un environnement où la température ambiantes est de 50°F (10°C) à 104°F (40°C).

Entreposage

Humidity - L'appareil peut être expédié et entreposé dans un environnement dont le niveau d'humidité relative se situe entre 10 % et 90 %.

REMARQUE: N'entreposez pas et n'utilisez pas l'appareil dans une zone très humide, par exemple à proximité de bains de vapeur, d'un sauna, d'une piscine intérieure ou à l'extérieur. Une exposition excessive à la vapeur, au chlore et/ou au brome pourrait avoir des conséquences néfastes sur l'électronique ainsi que sur d'autres pièces de l'appareil.

Température - L'appareil peut être expédié et entreposé dans un environnement où la température ambiante se situe entre 32 °F (0 °C) et 140 °F (60 °C).

Cette page est intentionnellement laissée vierge.

6 - Service

Se reporter aux listes de pièces détachées, aux diagrammes de vue éclatée et aux schémas d'acheminement des courroies et des câbles des pages suivantes.

Pour l'entretien, utilisez uniquement les pièces de rechange Cybex. Le non-respect de cette recommandation peut causer des blessures.

REMARQUE : Toutes les inspections et réparations doivent être effectuées exclusivement par du personnel dûment formé.

Cybex annulera la garantie si des pièces de rechange non-Cybex sont utilisées.

Cette page est intentionnellement laissée vierge.

PRODUCT NO. 13120
