NG-2720S - Support d'écran NET GENERATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'écran (bras articulé)
Marque	NET GENERATION
Modèle	NG-2720S
Matériau	Aluminium
Compatibilité VESA	75 x 75 mm et 100 x 100 mm (MIS-D)
Taille d'écran compatible	12 à 22,9 pouces (diagonale)
Poids maximal supporté	10 kg
Fixation	Mâchoire ajustable pour bureaux jusqu'à 7 cm d'épaisseur
Fonctions	Pivotement, inclinaison, rotation
Gestion des câbles	Guide-câbles intégré
Alimentation	Aucune (mécanique)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale de 10 kg. Vérifier régulièrement la fixation.
Pièces détachées	Disponibles sur demande auprès du service après-vente.

FOIRE AUX QUESTIONS - NG-2720S NET GENERATION

Comment installer le support NG-2720S ?

Fixez la mâchoire sur le bord du bureau en serrant la vis de pression. Assurez-vous que l'épaisseur du bureau ne dépasse pas 7 cm. Vissez ensuite la plaque VESA à l'arrière de l'écran, puis clipsez l'écran sur le bras.

Mon écran est-il compatible avec ce support ?

Vérifiez que votre écran possède une fixation VESA aux normes 75x75 mm ou 100x100 mm. Consultez la notice de votre écran pour confirmer la compatibilité.

Quel est le poids maximal supporté par le support ?

Le poids maximal supporté est de 10 kg. Ne pas dépasser cette limite pour éviter tout risque de chute.

Puis-je utiliser un écran de 27 pouces avec ce support ?

Ce support est conçu pour des écrans de 12 à 22,9 pouces selon le standard VESA MIS-D. Un écran de 27 pouces dépasse cette taille et n'est pas recommandé.

Comment entretenir le support d'écran ?

Nettoyez régulièrement le bras avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Comment gérer les câbles de l'écran ?

Utilisez le guide-câbles intégré le long du bras pour maintenir les cordons en place et éviter qu'ils ne pendent.

Le support peut-il pivoter ou incliner l'écran ?

Oui, le bras permet le pivotement, l'inclinaison et la rotation de l'écran pour un confort visuel optimal.

Quelle est l'épaisseur maximale du bureau pour la fixation ?

La mâchoire de fixation est ajustable pour des bureaux d'une épaisseur allant jusqu'à 7 cm.

Où trouver des pièces de rechange pour le support ?

Les pièces détachées sont disponibles sur demande auprès du service après-vente de NET GENERATION. Contactez votre revendeur.

Comment vérifier si mon écran respecte la norme VESA ?

Regardez à l'arrière de votre écran : si vous voyez quatre trous filetés formant un carré de 75 mm ou 100 mm de côté, il est compatible. Parfois, ces trous sont cachés sous des caches en plastique.

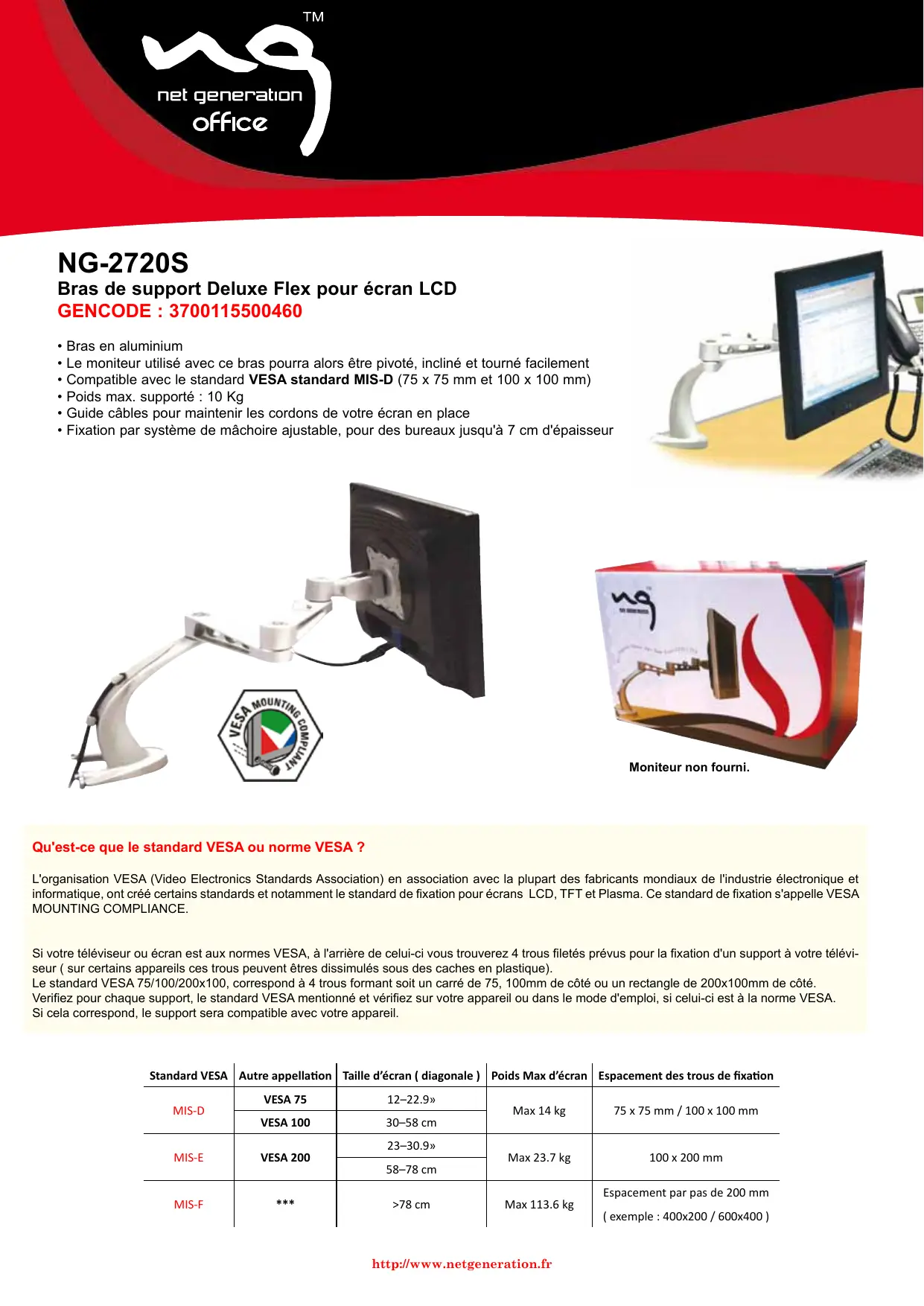

MODE D'EMPLOI NG-2720S NET GENERATION

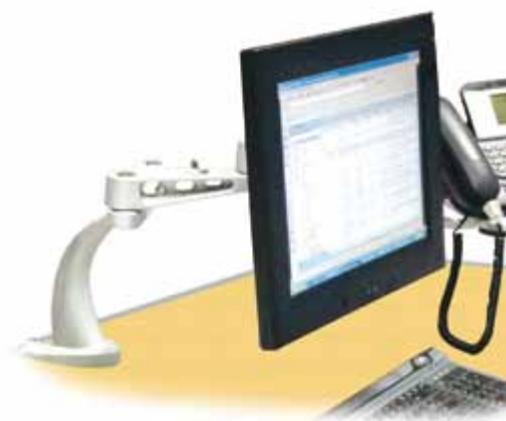

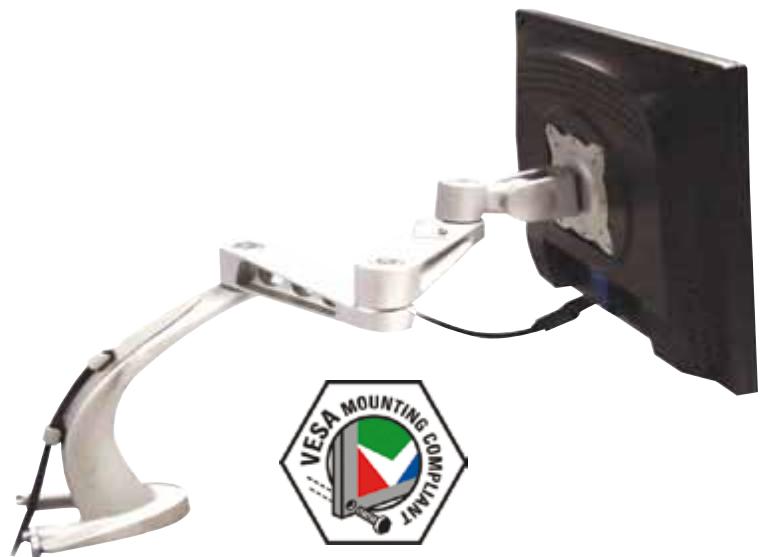

Bras de support deluxe flex pour écran LCD

• Bras en aluminium
• Le moniteur utilisé avec ce bras pourra alors être pivoté, incliné et tourné facilement.
• Compatible avec le standard VESA MIS-D (75 x 75 mm et 100 x 100 mm)
• Poids max. supporté : 10 Kg
• Guide câbles pour maintenir les cordons de votre écran en place Fixation par système de mâchoire ajustable, pour des bureaux jusqu'à 7 cm d'épaisseur

Qu'est-ce que le standard VESA ou norme VESA ?

L'organisation VESA (Video Electronics Standards Association) en association avec la plupart des fabricants mondiaux de l'industrie électronique et informatique, ont créé certains standards et notamment le standard de fixation pour écrans LCD, TFT et Plasma. Ce standard de fixation s'appelle VESA MOUNTING COMPLIANCE.

Si votre téléviseur ou écran est aux normes VESA, à l'arrière de celui-ci vous couvrez 4 trous filtres prévus pour la fixation d'un support au téléviseur (sur certains appareils ces trous peuvent être dissimulés sous des caches en plastique).

Le standard VESA 75/100/200x100, correspond à 4 trous formant soit un carré de 75, 100mm de côte ou un rectangle de 200x100mm de côte. Verifiez pour chaque support, le standard VESA mentionné et vérifiez sur votre apparéil ou dans le mode d'emploi, si celui-ci est à la norme VESA. Si cela correspond, le support sera compatible avec votre apparéil.

Standard VESA	Autre appellation	Taille d'écran ( diagonale )	Poids Max d'écran	Espacement des trous de fixation
MIS-D	VESA 75	12-22.9»	Max 14 kg	75 x 75 mm / 100 x 100 mm
	VESA 100	30-58 cm
MIS-E	VESA 200	23-30.9»	Max 23.7 kg	100 x 200 mm
		58-78 cm
MIS-F	***	>78 cm	Max 113.6 kg	Espacement par pas de 200 mm (exemple : 400x200 / 600x400)
