Type de produit	Commutateur réseau non géré pour petites entreprises
Marque	Cisco
Modèle	Gamme 100 (SF100 ou SG100)
Connectivité	Fast Ethernet (10/100) ou Gigabit Ethernet (10/100/1000) selon modèle
Nombre de ports	De 5 à 24 ports (selon modèle), certains avec logements mini-GBIC combinés
Capacité de commutation	Jusqu'à 48 Gbit/s (Gigabit) ou 8,8 Gbit/s (Fast Ethernet)
Installation	Plug-and-play, aucune configuration requise
Fonctions avancées	Qualité de service (QoS) intégrée pour prioriser le trafic voix/vidéo, détection automatique MDI/MDIX
Alimentation	Adaptateur secteur externe (selon modèle) ou alimentation interne ; consommation réduite
Refroidissement	Sans ventilateur, fonctionnement silencieux
Format	Bureau ou montage en rack (selon modèle)
Dimensions (approx.)	Modèle bureau 5 ports : 10 x 7 x 2 cm ; modèle rack 24 ports : 44 x 20 x 4 cm
Poids (approx.)	Modèle bureau : 0,2 kg ; modèle rack : 1,5 kg
Environnement	Utilisation intérieure, température de fonctionnement 0 à 40 °C
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Ne pas exposer à l'humidité ou à l'eau ; ne pas ouvrir le boîtier ; utiliser avec la tension indiquée
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; en cas de panne, remplacer l'appareil sous garantie
Garantie	Garantie matérielle limitée à vie (retour atelier) ; garantie 1 an pour ventilateurs et alimentation
Contenu de l'emballage	Commutateur, adaptateur secteur (si externe), kit de montage (selon modèle), guide d'installation rapide

FOIRE AUX QUESTIONS - 100 CISCO

Comment installer le commutateur Cisco 100 ?

Le commutateur est prêt à l'emploi : branchez l'adaptateur secteur, connectez vos appareils réseau (ordinateurs, imprimantes) aux ports Ethernet à l'aide de câbles RJ45. Aucune configuration logicielle n'est nécessaire.

Quels voyants indiquent le fonctionnement normal ?

Le voyant d'alimentation (vert) doit être allumé en continu. Les voyants de port s'allument en vert ou orange selon la vitesse (vert pour 100/1000 Mbps, orange pour 10 Mbps). Un voyant clignotant indique une activité réseau.

Que faire si aucun voyant ne s'allume ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise murale est sous tension. Si le problème persiste, testez avec une autre prise. En cas de panne, contactez le support Cisco.

Puis-je connecter un câble croisé ou droit ?

Oui, le commutateur détecte automatiquement le type de câble (Auto-MDI/MDIX). Vous pouvez utiliser indifféremment un câble droit ou croisé.

Comment prioriser le trafic voix ou vidéo ?

La fonction QoS (Qualité de Service) est intégrée et automatique. Elle hiérarchise le trafic sensible aux retards (comme la VoIP) sans aucune configuration.

Puis-je mettre à jour le firmware ?

Les commutateurs de la gamme Cisco 100 sont non gérés et ne nécessitent pas de mise à jour de firmware. Pour les modèles gérés (SG102), consultez le site Cisco pour les mises à jour.

Quelle est la couverture de la garantie ?

La garantie matérielle limitée à vie couvre les défauts de fabrication avec retour atelier pour remplacement. Les ventilateurs et alimentations bénéficient d'une garantie d'un an. Assistance téléphonique gratuite les 12 premiers mois.

Où télécharger la notice complète ?

La notice est disponible sur notice-facile.com en téléchargement gratuit au format PDF. Vous pouvez également la trouver sur le site officiel Cisco : www.cisco.com/go/smallbiz.

Puis-je monter le commutateur au mur ?

Les modèles de bureau (D) ne sont pas prévus pour un montage mural. Les modèles rack (sans D) peuvent être montés en bâti. Utilisez le kit de montage fourni.

Quelle est la consommation électrique ?

La consommation varie selon le modèle. Par exemple, le SG100D-08 (8 ports Gigabit) consomme environ 6 W en fonctionnement normal. Les modèles récents sont conçus pour l'efficacité énergétique.

MODE D'EMPLOI 100 CISCO

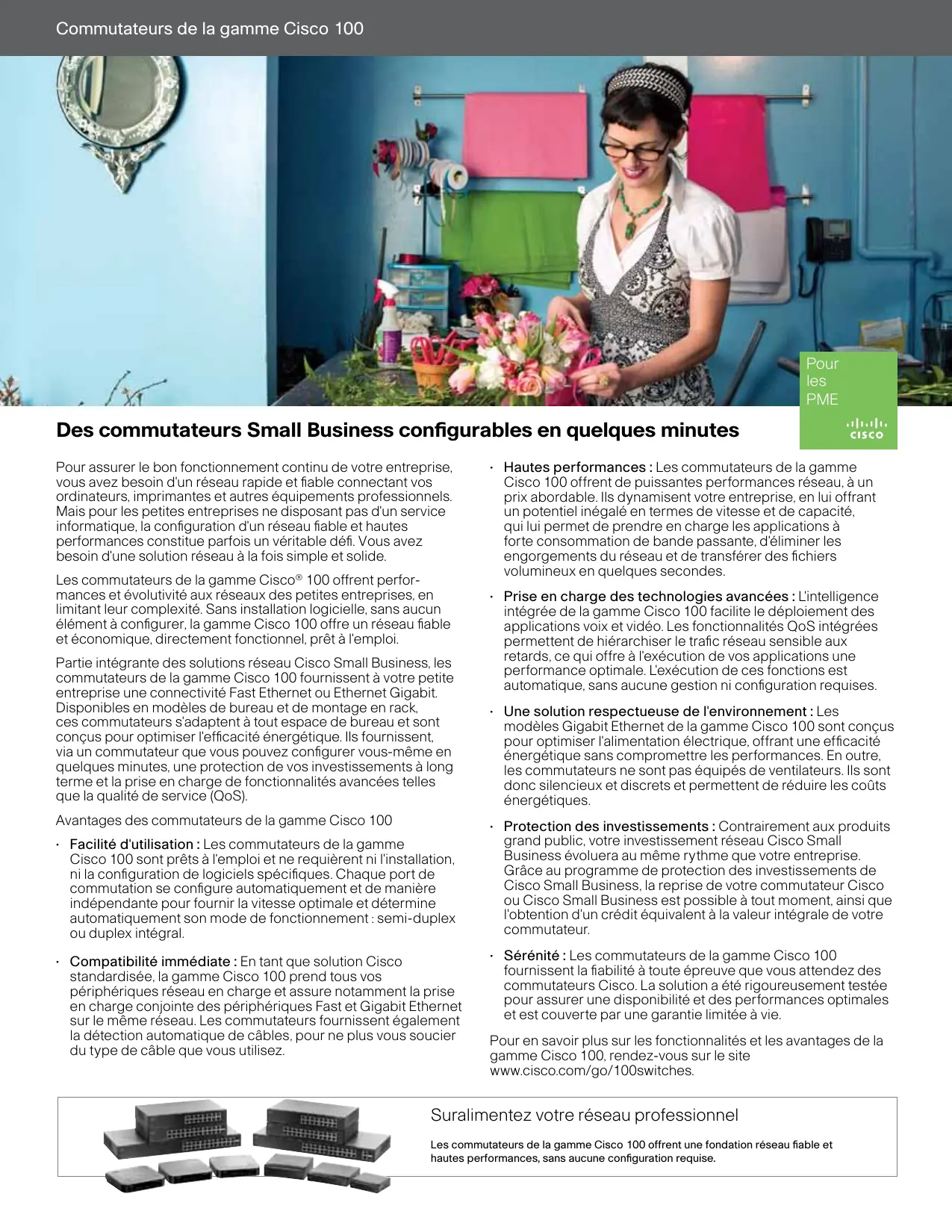

Des commutateurs small business configurables en quelques minutes

Pour les PME

clicsco

Pour assurer le bon fonctionnement continu de votre entreprise, vous avez besoin d'un réseau rapide et fiable connectant vos ordinateurs, imprimantes et autres équipements professionnels. Mais pour les petites entreprises ne disposant pas d'un service informatique, la configuration d'un réseau fiable et haute performances constitue parfois un véritable défi. Vous avez besoin d'une solution réseau à la fois simple et solide.

Les commutateurs de la gamme Cisco® 100 offrent performances et évolutivité aux réseaux des petites entreprises, en limitant leur complexité. Sans installation logicielle, sans aucun élément à configurer, la gamme Cisco 100 offre un réseau fiable et économique, directement fonctionnel, prêt à l'emploi.

Partie intégrante des solutions réseau Cisco Small Business, les commutateurs de la gamme Cisco 100 fournissent à votre petite entreprise une connectivité Fast Ethernet ou Ethernet Gigabit. Disponibles en modèles de bureau et de montage en rack, ces commutateurs s'adaptent à tout espace de bureau et sont conçus pour optimiser l'efficacité énergétique. Ils fournissent, via un commutateur que vous pouvez configurer vous-même en quelques minutes, une protection de vos investissements à long terme et la prise en charge de fonctionnalités avancées telles que la qualité de service (QoS).

Avantages des commutateurs de la gamme Cisco 100

• Facilité d'utilisation : Les commutateurs de la gamme Cisco 100 sont prêts à l'emploi et ne requirement ni l'installation, ni la configuration de logiciels spécifiques. Chaque port de commutation se configure automatiquement et de manière indépendante pour fournir la vitesse optimale et détermine automatiquement son mode de fonctionnement : semi-duplex ou duplex intégral.
• Compatible immédiat: En tant que solution Cisco standardisée, la gamme Cisco 100 prend tous vos périphériques réseau en charge et assure notamment la prise en charge conjointe des périph ection automatique de câbles, pour ne plus vous soucier du type de cable que vous utilisez.
• Hautes performances : Les commutateurs de la gamme Cisco 100 offrent de puissantes performances réseau, à un prix abordable. Ils dynamisent leur entreprise, en lui offrant un potentiel inégalé en termes de vitesse et de capacité, qui lui permet de prendre en charge les applications à forte consommation de bande passante, d'éliminer les engagements du réseau et de transférer des fichiers volumieux en quelques secondes.
• Prise en charge des technologies avancées : L'intelligence intégrée de la gamme Cisco 100 facilite le déploiement des applications voix et vidéo. Les fonctionnalités QoS intégrées permettent de hiérarchiser le trafic réseau sensible aux retards, ce qui offre à l'exécution de vos applications une performance optimale. L'exécution de ces fonctions est automatique, sans aucune gestion ni configuration requises.
• Une solution respectueuse de l'environnement : Les modèles Gigabit Ethernet de la gamme Cisco 100 sont conçus pour optimiser l'alimentation électrique, offrant une efficacité énergétique sans compromettre les performances. En outre, les commutateurs ne sont pas équipés de ventilateurs. Ils sont donc silencieux et discrets et permettent de réduire les coûts énergétiques. Protection des investissements : Contrairement aux produits grand public, votre investissement réseau Cisco Small Business évoluera au même rythme que votre entreprise. Grâce au programme de protection des investissements de Cisco Small Business, la reprise de votre commutateur Cisco ou Cisco Small Business est possible à tout moment, ainsi que l'obtention d'un crédit équivalent à la valeur intégrale de votre commutateur.
• Sénérité : Les commutateurs de la gamme Cisco 100 fournissant la fiabilité à toute épreuve que vous attendez des commuteurs Cisco. La solution a été rigoureusement testée pour assurer une disponibilité et des performances optimales et est couverte par une garantie limitée à vie.

Pour en savoir plus sur les fonctionnalités et les avantages de la gamme Cisco 100, rendez-vous sur le site www.cisco.com/go/100switches.

Modèle	Ports	Ports d'extension	Capacité de commutation	Emplacement
Fast Ethernet
SF 100D-05	5 ports 10/100		1 Gbits/s	Bureau
SF 100D-08	8 ports 10/100		1,6 Gbits/s	Bureau
SF 100D-16	16 ports 10/100		3,2 Gbits/s	Bureau
SF 100-16	16 ports 10/100		3,2 Gbits/s	Montage sur bâti
SF-100-24	24 ports 10/100		4,8 Gbits/s	Montage sur bâti
SF-100-24	24 ports 10/100	2 logements mini-GBIC combinés*	8,8 Gbits/s	Montage sur bâti
Gigabit Ethernet
SG 100D-08	8 ports 10/100/1000		16 Gbits/s	Bureau
SG 100-16	16 ports 10/100/1000		32 Gbits/s	Montage sur bâti
SG 100-24	22 ports 10/100/1000	2 logements mini-GBIC combinés*	48 Gbits/s	Montage sur bâti
SG 102-24	22 ports 10/100/1000	2 logements mini-GBIC combinés*	48 Gbits/s	Bureau ou montage sur bâti

*Les portes mini-GBIC combinés possèdent un port Ethernet 10/100/1000 et un logement fibre mini-GBIC (mini-Gigabit Interface Converter), un seul port actif à la fois.

Garantie matérielle à vie limitée cisco

Les produits Cisco Small Business offrent une garantie matérielle limitée à vie avec retour atelier pour remplacement et une garantie limitée de 1 an pour les ventilateurs et les alimentations. De plus, Cisco propose des mises à jour logicielles pour corriger les bogues, ainsi qu’une assistance téléphonique gratuite les 12 premiers mois suivant la date de l’achat.

Pour télécharger les mises à jour logicielles, rendez-vous sur le site : http://www.cisco.com/go/smallbiz.

Pour en savoir plus sur les conditions de garantie et obtenir des informations supplémentaires sur les produits Cisco, visitez le site : http://www.cisco.com/go/warranty.
