Type de produit	Commutateur réseau géré
Marque	Cisco
Gamme	Small Business
Modèle de référence	SRW2024
Vitesse des ports	10/100/1000 Mbps (Gigabit Ethernet)
Nombre de ports	24 ports RJ-45
Ports d'extension	2 logements mini-GBIC combinés (partagés avec 2 ports cuivre)
Capacité de commutation	48 Gbit/s
Technologie PoE	Non (modèles PoE disponibles)
Fonctions principales	Gestion Web simplifiée, QoS, sécurité (ACL, 802.1X), empilement, redondance
Alimentation	Secteur (adaptateur externe)
Consommation électrique	Environ 30 W (selon modèle)
Dimensions (L × P × H)	Environ 44 × 20 × 4,4 cm
Poids	Environ 2,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Garantie	5 ans matériel, 90 jours logiciel
Assistance	Téléphonique gratuite les 12 premiers mois
Sécurité	Contrôle d'accès par port, VLAN, filtrage MAC, IEEE 802.1X
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec et non pelucheux
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support Cisco

FOIRE AUX QUESTIONS - SMALL BUSINESS CISCO

Comment configurer le commutateur Cisco Small Business pour la première fois ?

Branchez le commutateur, connectez-vous à l'interface Web via l'adresse IP par défaut (généralement 192.168.1.254). Utilisez le nom d'utilisateur et mot de passe par défaut (admin/admin). Suivez l'assistant de configuration intégré pour définir les paramètres de base du réseau.

Comment activer le PoE (Power over Ethernet) sur un modèle compatible ?

Sur les modèles PoE (ex: SRW208P, SRW2024P), le PoE est activé par défaut. Vous pouvez le configurer via l'interface Web sous PoE Settings pour définir la priorité d'alimentation et la puissance maximale par port.

Quelle est la différence entre les gammes SRW, SFE et SGE ?

Les commutateurs SRW offrent des ports 10/100 et Gigabit avec ou sans PoE. Les SFE sont des modèles Fast Ethernet (10/100) souvent avec PoE et empilement. Les SGE sont des modèles Gigabit avec PoE et empilement. Tous sont gérés via une interface Web.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site Cisco (www.cisco.com/go/smallbiz). Connectez-vous à l'interface Web, allez dans Administration > File Management > Firmware Upgrade, sélectionnez le fichier et appliquez la mise à jour. Ne coupez pas l'alimentation pendant l'opération.

Comment sécuriser mon réseau avec ce commutateur ?

Activez les fonctionnalités de sécurité comme les VLAN pour isoler le trafic, les ACL (Access Control Lists) pour filtrer les accès, et l'authentification 802.1X pour contrôler les périphériques connectés. Désactivez les ports inutilisés et changez le mot de passe administrateur par défaut.

Que faire si un port ne fonctionne pas ?

Vérifiez d'abord le câble Ethernet et la connexion. Assurez-vous que le périphérique connecté est allumé. Dans l'interface Web, consultez l'état des ports (Statistics) pour détecter des erreurs. Redémarrez le commutateur si nécessaire. Si le problème persiste, testez un autre port et contactez le support.

Comment utiliser l'empilement (stacking) avec plusieurs commutateurs ?

L'empilement permet de gérer plusieurs commutateurs comme un seul. Utilisez des câbles de stacking dédiés (non fournis) pour relier les ports d'empilement. Configurez le mode stacking dans l'interface Web sous System > Stack Management. Attribuez un ID unique à chaque commutateur.

Que signifient les voyants LED sur le commutateur ?

Le voyant POWER vert indique l'alimentation. Les voyants LINK/ACT par port : vert fixe = lien établi, vert clignotant = activité, éteint = pas de lien. Sur les modèles PoE, un voyant orange indique une surcharge d'alimentation. Consultez la notice pour plus de détails.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé à l'arrière ou sur le panneau avant) pendant au moins 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, le commutateur redémarre avec les paramètres par défaut. Attention, cela efface toute configuration.

Comment contacter le support technique Cisco pour ce commutateur ?

L'assistance téléphonique gratuite est disponible les 12 premiers mois suivant l'achat. Consultez le site www.cisco.com/go/smallbiz pour les numéros locaux. Vous pouvez également ouvrir un ticket via le portail de support Cisco. Ayez votre numéro de série et la preuve d'achat à portée de main.

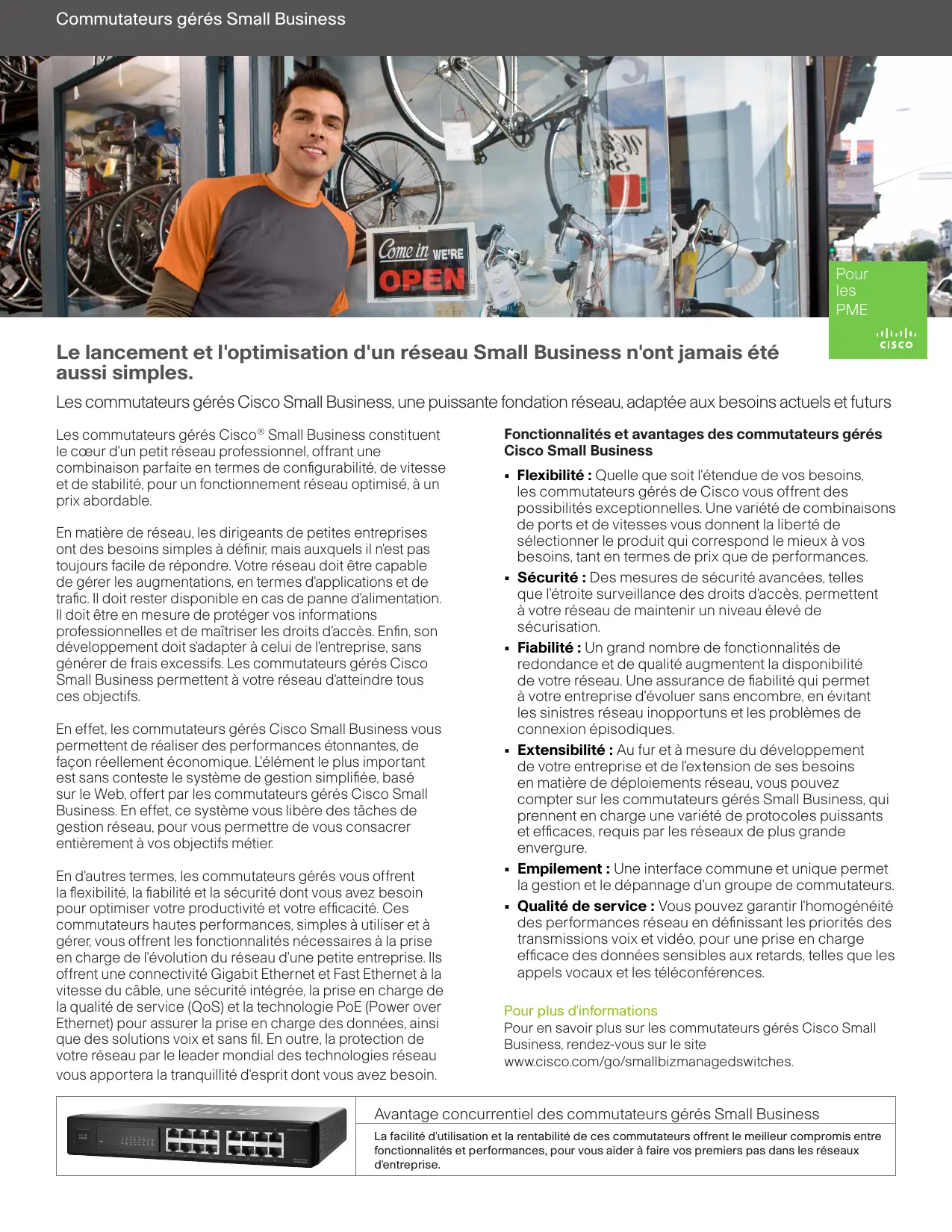

MODE D'EMPLOI SMALL BUSINESS CISCO

Le lancement et l'optimisation d'un réseau small business n'ont jamais été aussi simples.

Les commutateurs gérés Cisco Small Business, une puissante fondation réseau, adaptée aux besoins actuels et futurs

Les commutateurs gérés Cisco® Small Business constituent le cœur d'un petit réseau professionnel, offrant une combinaison parfaite en termes de configurabilité, de vitesse et de stabilité, pour un fonctionnement réseau optimisé, à un prix abordable.

En matière de réseau, les dirigeants de petites entreprises ont des besoins simples à définir, mais auxquels il n'est pas toujours facile de répondre. Votre réseau doit être capable de : gérer les augmentations, en termes d'applications et de trafic. Il doit rester disponible en cas de panne d'alimentation. Il doit être en mesure de protéger vos informations professionnelles et de maîtriser les droits d'accès. Enfin, son développement doit s'adapter à celui de l'entreprise, sans générer de frais excessifs. Les commutateurs gérés Cisco Small Business permettent à votre réseau d'atteindre tous ces objectifs.

En effet, les commutateurs gérés Cisco Small Business vous permettent de réaliser des performances étonnantes, de façon réellement économique. L'élément le plus important est sans conteste le système de gestion simplifiée, basé sur le Web, offert par les commutateurs gérés Cisco Small Business. En effet, ce système vous libère des tâches de gestion réseau, pour vous permettre de vous consacrer entièrement à vos objectifs métier.

En d'autres termes, les commutateurs gérés vous offrent la flexibilité, la fiabilité et la sécurité dont vous avez besoin pour optimiser votre productivité et votre efficacité. Ces commutateurs hautes performances, simples à utiliser et à gérer, vous offrent les fonctionnalités nécessaires à la prise en charge de l'évolution du réseau d'une petite entreprise. Ils offrent une connectivité Gigabit Ethernet et Fast Ethernet à la vitesse du câble, une sécurité intégrée, la prise en charge de la qualité de service (QoS) et la technologie PoE (Power over Ethernet) pour assurer la prise en charge des données, ainsi que des solutions voix et sans fil. En outre, la protection de votre réseau par le leader mondial des technologies réseau vous apportera la tranquillité d'esprit dont vous avez besoin.

Fonctionnalités et avantages des commutateurs gérés cisco small business

• Flexibilité : Quelle que soit l'étendue de vos besoins, les commutateurs gérés de Cisco vous offrent des possibilités exceptionnelles. Une variété de combinaisons de ports et de vitesses vous donnent la liberté de sélectionner le produit qui correspond le mieux à vos besoins, tant en termes de prix que de performances.
• Sécurité : Des mesures de sécurité avancées, telles que le rôle surveillance des droits d'accès, permettent à votre réseau de maintenir un niveau élevé de sécurisation.
• Fiabilité : Un grand nombre de fonctionnalités de redondance et de qualité augmentent la disponibilité de votre réseau. Une assurance de fiabilité qui permet à votre entreprise d'évoluer sans encombre, en évitant les sinistres réseau inopportuns et les problèmes de connexion épisodiques.
• Extensibilité : Au fur et à mesure du développement de votre entreprise et de l'extension de ses besoins en matière de déploiements réseau, vous pouvez compter sur les commutateurs gérés Small Business, qui prennent en charge une variété de protocoles puissants et efficaces, requis par les réseaux de plus grande envergure.
• Empilement : Une interface commune et unique permet la gestion et le dépannage d'un groupe de commutateurs.
• Qualité de service : Vous pouvez garantir l'homogénéité des performances réseau en définissant les priorités des transmissions voix et vidéo, pour une prise en charge efficace des données sensibles aux retards, telles que les appels vocaux et les téléconférences.

Pour plus d'informations

Pour en savoir plus sur les commutateurs gérés Cisco Small Business, rendez-vous sur le site

www.cisco.com/go/smallbizmanagedswitches.

Avantage concurrentiel des commutateurs gérés Small Business

La facilité d'utilisation et la rentabilité de ces commutateurs offrent le meilleur compromis entre fonctionnalités et performances, pour vous aider à faire vos premiers pas dans les réseaux d'entreprise.

Tableau 1 Spécifications produit

Commutateurs Cisco SRW
	Type de port	Ports d'extension	Capacité de commutation	PoE	Emplement
SRW208	8 ports 10/100		1,6 Gbits/s
SRW208P	8 ports 10/100 avec PoE	2 ports 10/100/100 et 2 logements mini-GBIC combinés*	5,6 Gbits/s	●
SRW208MP	8 ports 10/100/1000 avec PoE maximal	2 ports 10/100/100 et 2 logements mini-GBIC combinés*	5,6 Gbits/s	●
SRW208G	8 ports 10/100	1 logement mini-GBIC	5,6 Gbits/s
SRW224G4	ports 10/100	4 ports 10/100/100 et 2 logements mini-GBIC combinés*	12,8 Gbits/s
SRW224G4P	24 ports 10/100 avec PoE	4 ports 10/100/100 et 2 logements mini-GBIC combinés*	12,8 Gbits/s	●
SRW248G4	48 ports 10/100	4 ports 10/100/100 et 2 logements mini-GBIC combinés*	17,6 Gbits/s
SRW248G4P	48 ports 10/100 avec PoE maximal	4 ports 10/100/100 et 2 logements mini-GBIC combinés*	17,6 Gbits/s	●
SRW2008	8 ports 10/100/1000	2 logements mini-GBIC combinés*	16 Gbits/s
SRW2008P	8 ports 10/100/1000 avec PoE	2 logements mini-GBIC combinés*	16 Gbits/s	●
SRW2008MP	8 ports 10/100/1000 avec PoE maximal	2 logements mini-GBIC combinés*	16 Gbits/s	●
SRW2016	16 ports 10/100/1000	2 logements mini-GBIC combinés*	32 Gbits/s
SRW2024	24 ports 10/100/1000	2 logements mini-GBIC combinés*	48 Gbits/s
SRW2024P	24 ports 10/100/1000 avec PoE	2 logements mini-GBIC combinés*	48 Gbits/s	●
SRW2048	48 ports 10/100/1000	4 logements mini-GBIC combinés*	96 Gbits/s
Commutateurs Cisco SFE et SGE
SFE1000P	8 ports 10/100 avec PoE	2 ports 10/100/100 et 2 logements mini-GBIC combinés*	5,6 Gbits/s	●
SFE2000	24 ports 10/100	4 ports 10/100/100 et 2 logements mini-GBIC combinés*	12,8 Gbits/s
SFE2000P	24 ports 10/100 avec PoE	4 ports 10/100/100 et 2 logements mini-GBIC combinés*	12,8 Gbits/s	●	●
SFE2010	48 ports 10/100	2 ports 10/100/100 et 2 logements mini-GBIC	17,6 Gbits/s		●
SFE2010P	48 ports 10/100 avec PoE	2 ports 10/100/100 et 2 logements mini-GBIC	17,6 Gbits/s	●	●
SGE2000	24 ports 10/100/1000	4 logements mini-GBIC combinés*	48 Gbits/s		●
SGE2000P	24 ports 10/100/1000 avec PoE	4 logements mini-GBIC combinés*	48 Gbits/s	●	●
SGE2010	48 ports 10/100/1000	4 logements mini-GBIC combinés*	96 Gbits/s		●
SGE2010P	48 ports 10/100/1000 avec PoE	4 logements mini-GBIC combinés*	96 Gbits/s	●	●

• Chaque port combiné possède un port Ethernet 10/100/1000 et un logement fibre mini-GBIC (mini-Gigabit Interface Converter), un seul port actif à la fois.

Garantie limitée cisco pour les commutateurs gérés cisco small business

Les commutateurs gérés Cisco Small Business sont fournis d'une garantie matérielle limitée de 5 ans incluant le retour atelier pour remplacement et d'une garantie logicielle limitée de 90 jour. De plus, Cisco propose des mises à jour logicielles pour corriger les bogues, ainsi qu'une assistance téléphonique gratuite les 12 premiers mois suivant la date de l'achat. Pour télécharger les mises à jour logicielles, visitez le site : http://www.cisco.com/go/smallbiz. Pour en savoir plus sur les conditions de garantie et obtenir des informations supplémentaires sur les produits Cisco, visitez le site : http://www.cisco.com/go/warranty.
