MODE D'EMPLOI CINEMAONE DAVIS
- Avant de commencer 2
- Informations importantes. 5
- Connexion du projecteur CinemaOne DAVIS à un ordinateur 6
- Connexion d'une source video au projecteur CinemaOne DAVIS............10
- Connexion d'une source T.V. au projecteur CinemaOne DAVIS 12
- Utilisation du projecteur CinemaOne DAVIS 14
- Utilisation des menus 19
- Maintenance 36
- Dépannage 37
"Garantie limitee", "Declaration FCC" et Proprieté industrielle et commerciale" 39
1 Avant de commencer
Merci d'avoir choses le projecteur CinemaOne DAVIS.
Le projecteur CinemaOne DAVIS projette des images d'une très grande luminosité aux couleurs vives, même dans des conditions normales de luminosité. Notre représentation peut se trouver sur CD-I (demandez à votre revendeur le lecteur de CD-I de DAVIS), CD-Rom, CD photo, disque laser, DVD, magnétoscope ou ordinateur. Il est possible de connecter plusieurs sources simultanément afin de réaliser des presenta-tions multimédia à fort impact.
L'interface utiliseur graphique du projecteur
CinemaOne DAVIS permet un fonctionnement veritablement "Plug & Play", grâce à une télécommande, qui peut en outre commander votre ordinateur.
1.1 Codes couleurs pour simplifier l'installation et l'utilisation.
Tous les connecteurs, prises et boutons de l'appareil sont en couleur pour faciliter et rendre aussi intuitives que possible la connexion et l'utilisation. Les couleurs suivantes sont utilisées :
Ordinateur - gris (PC) / noir (Mac)
Canal T.V. - violet
Video (composite) - jaune
S-vidéo - bleu foncé
Veille - rouge
Configuration automatique - vert
Audio - rouge/blanc
1.2 Accessoires
Prenez quelques minutes pour vérifier que votre projecteur CinemaOne DAVIS est bien complét: Câble d'alimentation, Télécommande avec piles, Mode d'emploi.
Câbles et accessoires en option
Câble ordinateur (Enhanced Video Connector (EVC), mâle aux deux extrémités, 3 mètres)
Câble audio PC/Mac (jack sté reproduction 0,3 mètre)

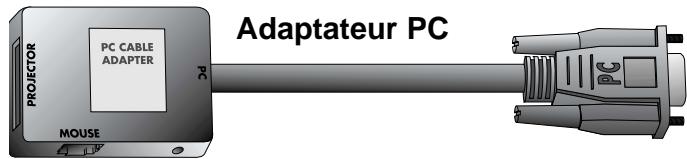

Adaptateur PC
Câble RS-232 pour souris (PC)
Cable PS/2 pour souris (PC)

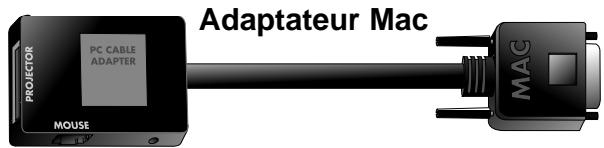

Adaptateur Mac
Câble pour souris ADB (Apple Desktop Bus) pour Mac
Cable Super-video
Câble video composite

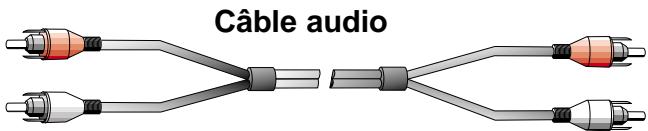

Cable audio

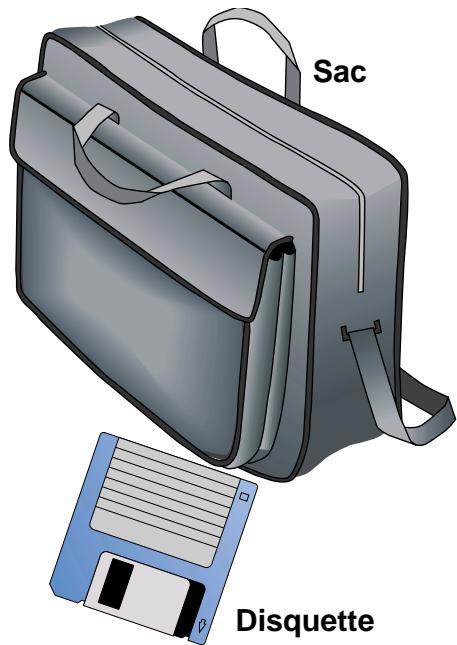

Sac à deux poches
Câble EVC, 10-15 metres
Kit de montage au plafond
Telecommande interactive

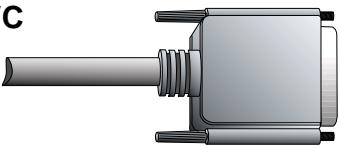

Câble EVC
Câble Super-video
Câble video composite
Câble du jack sté reproduction
Câble de souris PS/2 pour PC

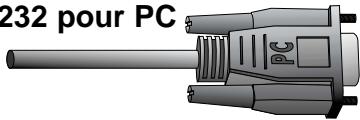

Câble de souris RS-232 pour PC
Câble de souris ADB pour Macintosh

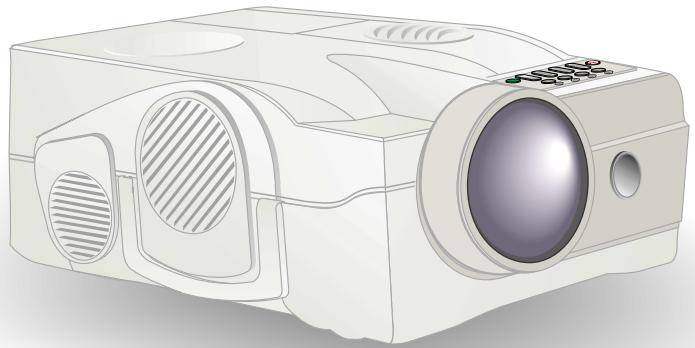

Figure 1: Produit et accessoires
1.3 Installation des piles dans la télécommande
La Figure 2 montre la télécommande après qu'on ait retire le couvercle du logement des piles. Retirez le couvercle du logement des piles en le faisant glisser et insérez les piles en respectant la polarité + -. Remettez le couvercle en place.
Figure 2: Installation des piles dans la télécommande
2. Informations importantes
La carte de garantie ou la copie de la facture constituent votre preuve d'achat.
REMARQUE! Veillez à ne pas malmener l'appareil pendant le transport.
AVERTISSEMENT!
Il peut être dangereux d'ouvoir ou de bricoler le Projecteur CinemaOne DAVIS. Pour changer l'ampoule, reportez-vous aux instructions jointes à l'ampoule de remplacement. Ne confiez la maintenance qu'à du personnel/agréé DAVIS. Contactez votre revendeur pour toutes questions concernant l'entretien ou la maintenance.
3. Connexion du projecteur CinemaOne DAVIS à un ordinateur
La procédure de connexion du projeteur CinemaOne DAVIS est la même pour tous les types d'ordinateurs.
- Vérifiez que l'ordinateur, l'écran et le projecteur CinemaOne DAVIS sont hors tension.
- Repérez le connecteur de sortie RVB à l'arrière de votre ordinateur (c'est là que vous connectez l'écran à l'ordinateur).
- Connectez l'ordinateur au projecteur CinemaOne DAVIS à l'aide du cable EVC et de l'adaptateur correspondant à l'ordinateur que vous utilisez. Voir Figures 3 et 4.
-
Si vous souhaitez projeter l'image sur l'écran de votre ordinateur de bureau, connectez le cable de l'écran à l'adaptateur. Voir Figures 5 et 6.
-
Si vous souhaitez commander votre ordinateur à l'aide de la télécommande, connectez le cable de votre souris au boîtier de l'adaptateur. Voir Figures 7 et 8. Lorsque votre ordinateur est connecté au projecteur CinemaOne DAVIS par le cable EVC (le connecteur EVC se trouvant sur l'ordinateur), la télécommande fonctionne comme la souris normale de votre PC ou de votre Mac.
- Si vous souhaitez utiliser le son avec votre ordinateur, connectez le cable du jack stéréo à la connexion audio de l'ordinateur et au boîtier de l'adaptateur PC ou Mac.
- Mettez le projecteur CinemaOne DAVIS sous tension et allumez l'ordinateur. A的前提, l'image de l'ordinateur doit être projetée par le projecteur CinemaOne DAVIS et la télécommande doit se composer en souris. Si l'image n'apparait pas simultanément sur l'écran de l'ordinateur, ou si la souris ne fonctionne pas, voir la section "Dépannage".
Connexion à un ordinateur portable

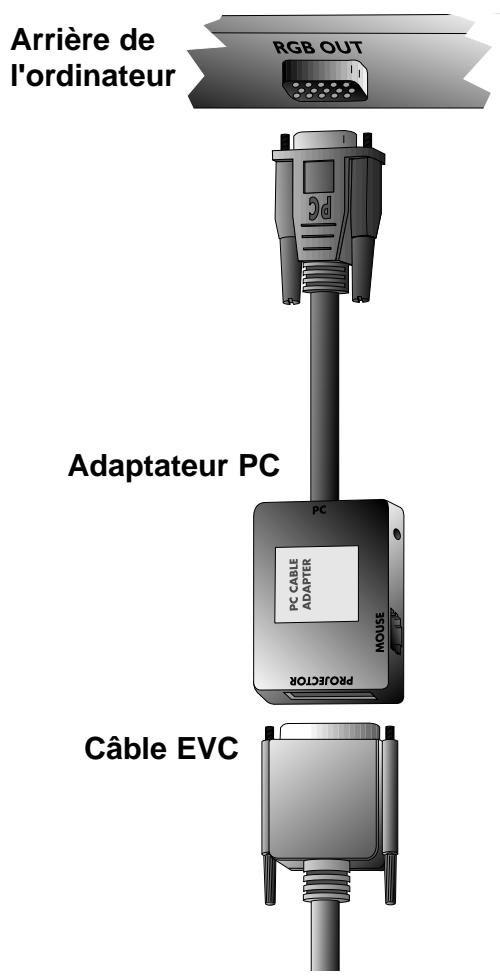

Connexion à un PowerBook Apple
Figure 3: Connexion à un ordinateur portable

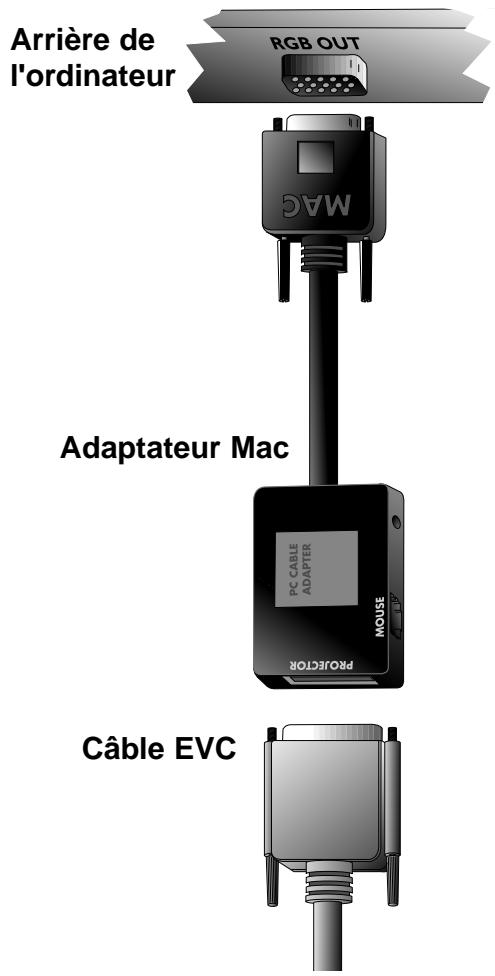

Figure 4: Connexion à un PowerBook Apple

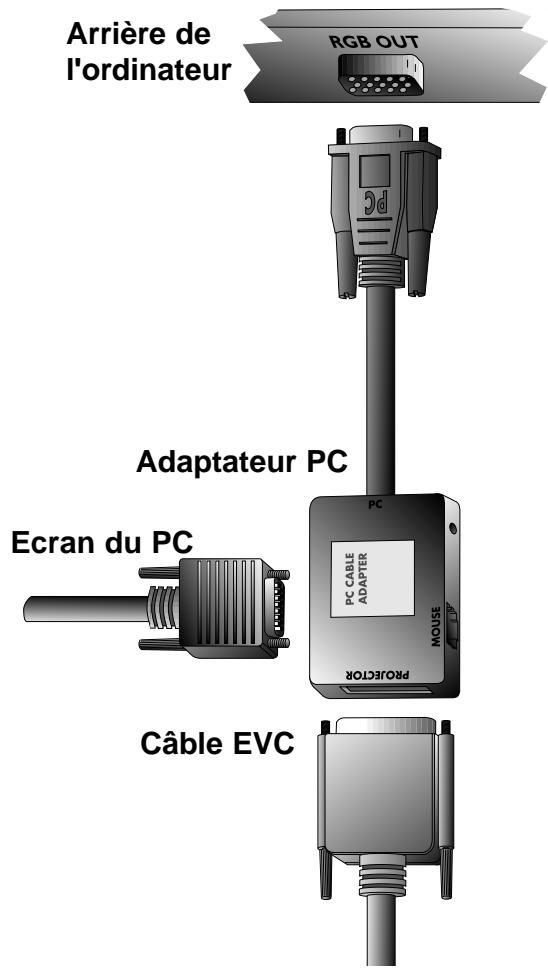

Connexion à un PC de bureau avec RVB standard
Figure 5: Connexion à un PC de bureau avec RVB standard

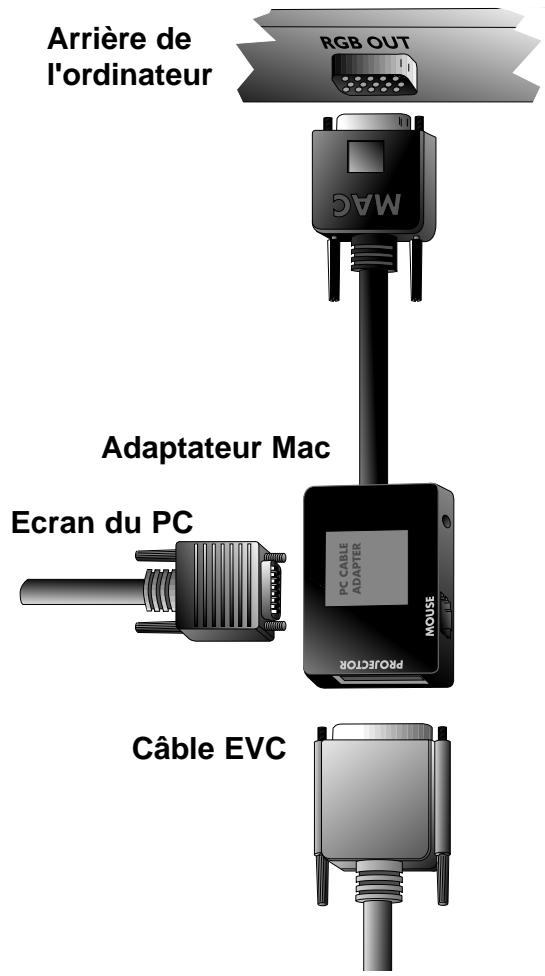

Connexion à un ordinateur de bureau Macintosh Apple
Figure 6: Connexion à un ordinateur de bureau Macintosh Apple

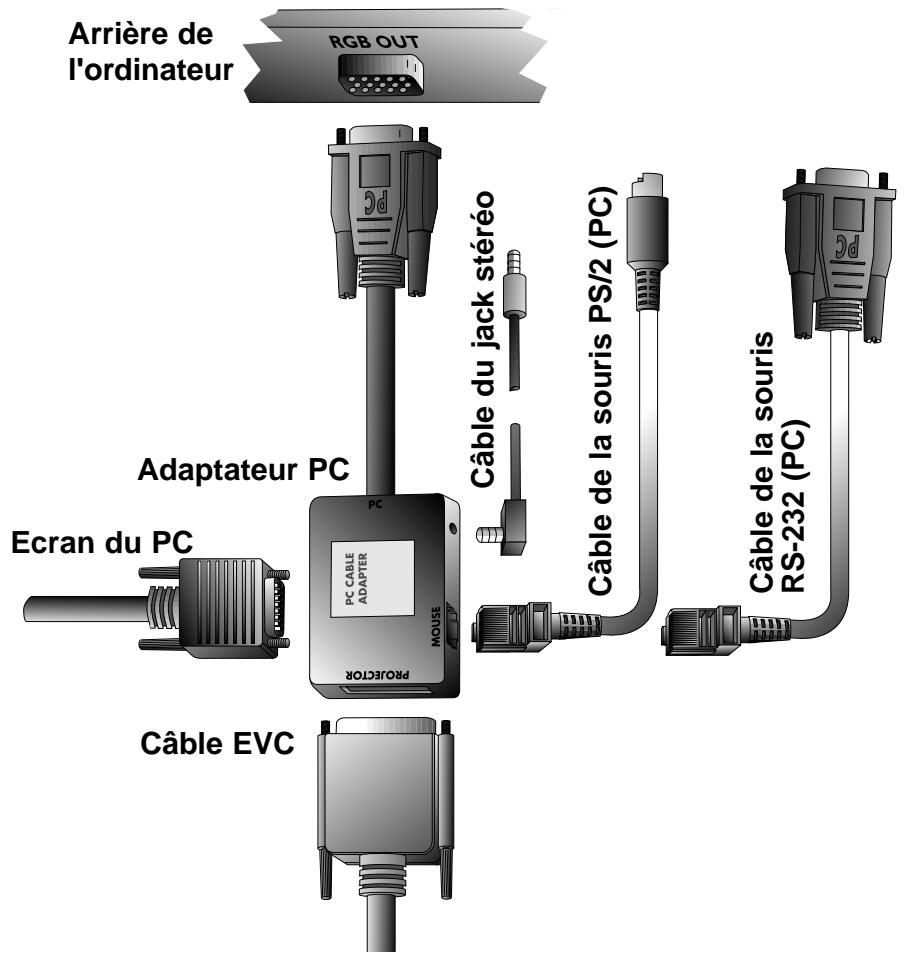

Connexion du cable de la souris et du jack stéreo (PC)

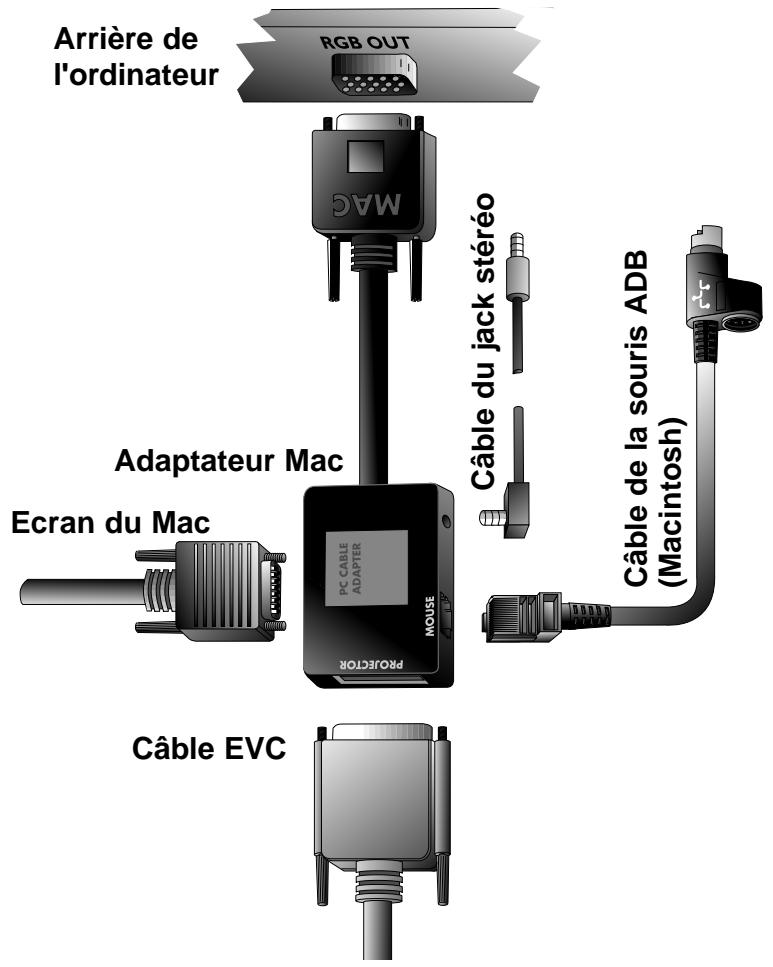

Connexion du cable de la souris et du jack sté reproduction (Mac)
Figure 7: Connexion du cable de la souris et du jack stéréo (PC)
Figure 8: Connexion du cable de la souris et du jack stéreo (Mac)
4. Connexion d'une source video au projecteur CinemaOne DAVIS

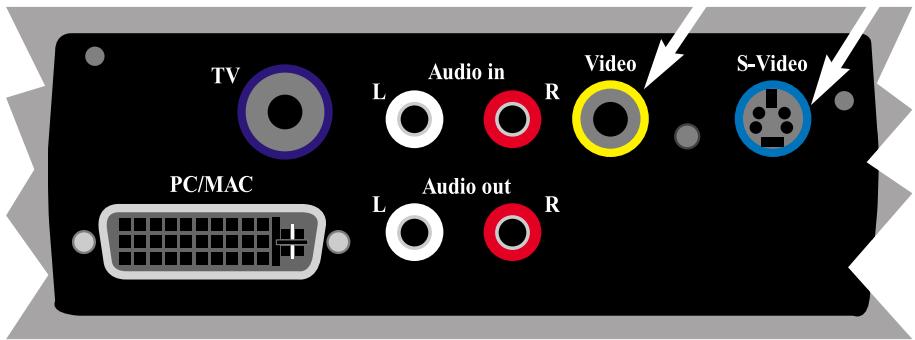

La procédure de connexion d'une source video au projecteur CinemaOne DAVIS est identique pour la S-video et pour la video composite.
Pour sélectionner manuellement les formats SECAM, PAL N et PAL M, appuyez sur le "bouton vert". Si vous ne trouvez pas le format désiré au premier essai, appuyez une nouvelle fois. Le format video est stocké séparément pour chaque connecteur.
- Vérifiez que la source video et le projecteur CinemaOne DAVIS sont hors tension.
- Connectez une extrémité du cable video au connecteur "Video out" (sortie video) de la source video et l'autre au connecteur video correspondant du panneau de connexion du projecteur CinemaOne DAVIS.
- Connectez une extrémité du cable audio aux connecteurs "Audio out" (sortie audio) de la source video et l'autre aux connecteurs audio du projecteur
CinemaOne DAVIS. La prise rouge se branche dans le connecteur rouge, l'autre prise dans le connecteur blanc. Le rouge correspond au canal stéréo de droite.
- Une fois toutes les connexions effectuees et vérifiées, mettez la source video et le projecteur CinemaOne DAVIS sous tension.
- Le projecteur CinemaOne DAVIS projette automatiquement les images fournies par la source video. Si ce n'est pas le cas, reportez-vous à la section "Dépannage".
Figure 9 : Connexion aux sources video

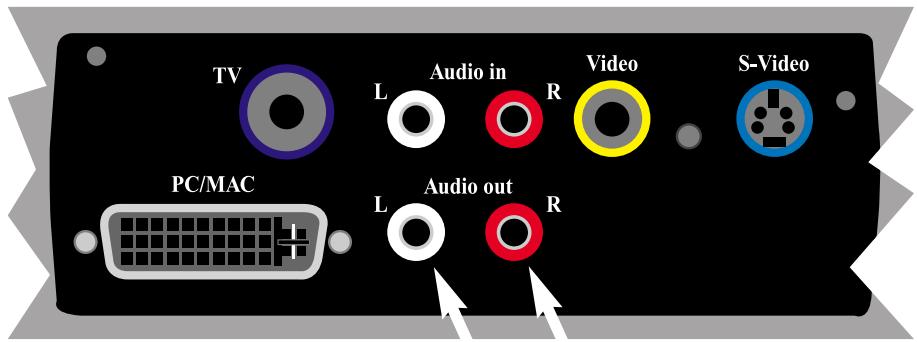

4.1 Utilisation de haut-parleurs externes
Pour utiliser des haut-parleurs externes avec le projecteur CinemaOne DAVIS, il faut connecter un amplificateur à la sortie audio (Audio out) du projecteur.
Figure 10: Utilisation de haut-parleurs externes
Une fois connectés, les haut-parleurs externes peuvent être activés ou désactivés à partir du projecteur. Concernant la commande des haut-parleurs internes, reportez-vous à la section 7.3.3, "Réglage des paramètres audio".

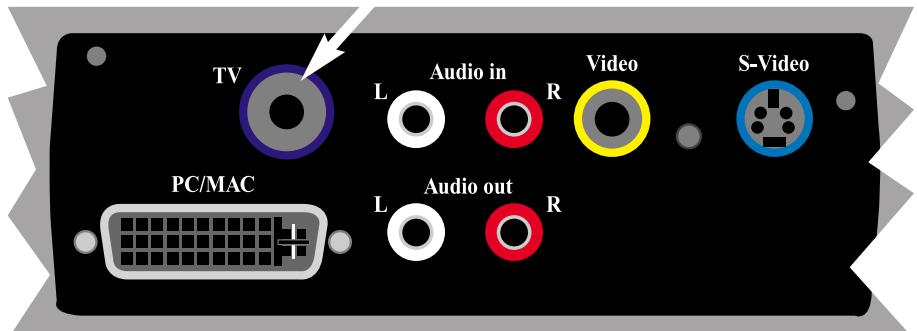

5. Connexion d'une source T.V. au projecteur CinemaOne DAVIS
L'utilisation d'un tuner T.V. avec le projecteur CinemaOne DAVIS est facultative
Figure 11: Connexion à une source T.V.
REMARQUE! Nécessite l'installation d'un tuner T.V.
Pour utiliser le projecteur CinemaOne DAVIS comme sortie T.V., connectez l'antenne de télévision au connecteur T.V. du panneau de connexion du projecteur.
Le projecteur CinemaOne DAVIS se comporte exactement comme un poste de télévision.

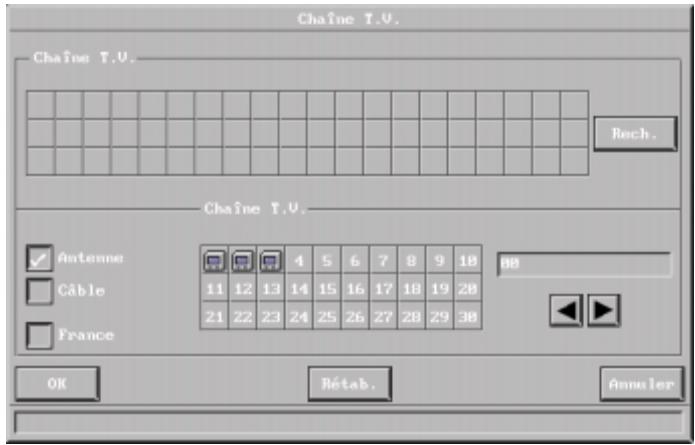

Reportez-vous à la section 7.2.6 pour le réglage des paramètres T.V.
Le projecteur CinemaOne DAVIS reçoit les signaux T.V. de trois manières :
Par antennae (terrestre),
Par cable,
Par démodulateur satellite.
Ces trois approches fonctionnant différentement, il est important de réfléchir aux options de chacune d'elles avant de fixer les paramètres du projecteur CinemaOne DAVIS.
Antenna
Quand les signaux T.V. sont reçus par une antenné, il faut affecter à chaque canal un numéro de châne différent. Il en va de même avec le tuner T.V. du projecteur CinemaOne DAVIS. Lorsque vous étés connecté à une antenné, vous affectez les différents canaux aux numéro de chaînes proposés par le menu Configuration de la télévision. Ceci fait, pour passer d'un canal à l'autre vous vous servez des flèches haut et bas du menu, de la télécommande ou de la touche de défilament des canaux qui se trouve sur le clavier à effleurement.
Cable
Quand vous étés connecté à un système cable, vous avez deux options. Si vous disposez d'un décodeur, vous passez votre poste de télévision sur la chaîne du cable puis vous utilisez la télécommande pour naviguer entre les canaux. Si vous ne disposez pas d'un décodeur, il vous suffit de configurer votre téléviseur comme pour une réception par antenne. C'est la même chose avec le projecteur CinemaOne DAVIS. Vous devez faire défilier le nom des canaux dans le menu de configuration de la télévision jusqu'à ce que vous trouviez le canal correspondant à votre système cable. Quand vous avez affecté à ce canal l'un des numérodes chânes, il vous suffit de sélectionner ce numéro pour naviguer entre les canaux à l'aide de la télécommande ou du clavier à effleurement.
Satellite
Il faut procéder comme pour le cable avec décembreur, à savoir que vous sélectionnez le canal qui lit les signaux reçus par l'antenne satellite. Ensuite, vous vous servez de la télécommande du démodulator pour naviguer entre les canaux.
6. Utilisation du projecteur CinemaOne DAVIS
6.1 Modes de fonctionnement du projecteur CinemaOne DAVIS
Le projecteur CinemaOne DAVIS dispose de plusieurs modes de fonctionnement:
Veille
Normal
Raccourci
Menu
Pointeur
Ecran noir
Veille (voir section 6.3)
En mode Veille, le projecteur est coupé ; il peut être remis en marche à l'aide de certaines touches .
Normal
En mode Normal, une image apparait à l'écran. La souris fonctionne comme une souris normale de PC ou de Mac.

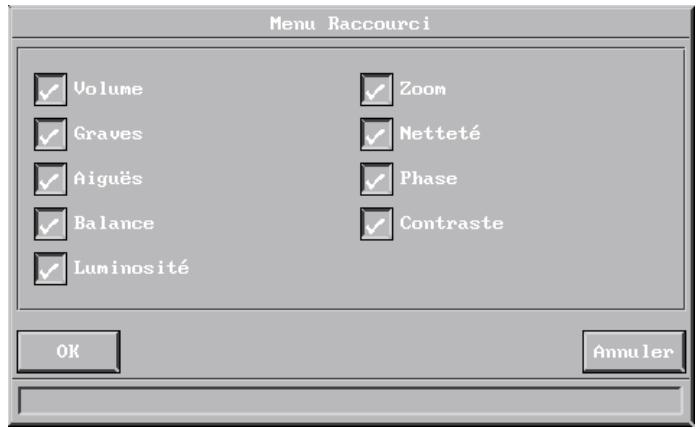

Raccourci (voir section 7.2.4)
Le mode Raccourci s'utilise avec la télécommande interactive (touché Raccourci). On affecte des fonctions à la touche Raccourci de la télécommande dans le menu Raccourci (voir section 7.2.4). Cliquer sur la touche Raccourci vous permet de naviguer entre les différentes fonctions que vous avez sélectionnées dans ce menu.
Menu
Le mode Menu active le menu principal ; vous utilisez le clavier souris et les touches souris de la télécommande pour naviguer entre ses options.
Pointeur (voir section 7.2.5)
Le mode pointeur permet de déplacer un curseur sur l'écran à l'aide de la fonction souris.
Ecran noir (voir section 7.2.5)
En mode Ecran noir, I'ecran est noir.
6.2 La télécommande DAVIS
La télécommande DAVIS remplit deux fonctions:
- accès au Menu principal et commande des divers régages de l'image et fonctions du projecteur CinemaOne DAVIS ;
- commande à distance de votre ordinateur.

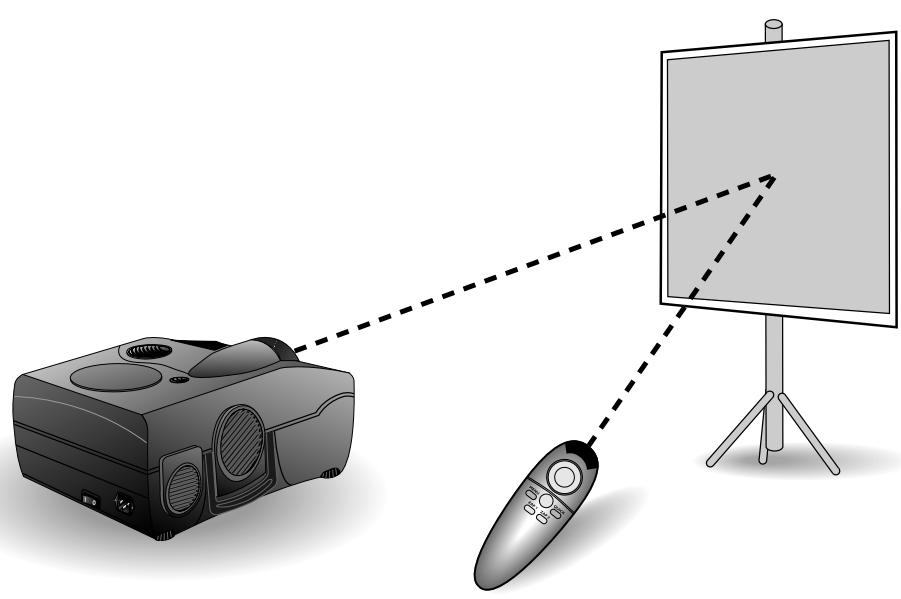

Dirigez la télécommande vers l'écran de projection. Un faisceau infrarouge rebondit sur l'écran pour revenir au récepteur infrarouge du projecteur CinemaOne DAVIS.
REMARQUE!
Vérifiez qu'aucun obstacle ne bloque le récepteur IRitué derrière l'objectif à l'avant du projecteur car cela empêchérerait la télécommande et le projecteur CinemaOne DAVIS de communiquer.
Pour que l'appareil donne de bons résultats, le trajet télécommande - écran - projecteur ne doit pas excéder 10 mètres au total. Si le passage par l'écran rallonge cette distance, il faut diriger la télécommande directement vers le récepteur IR.

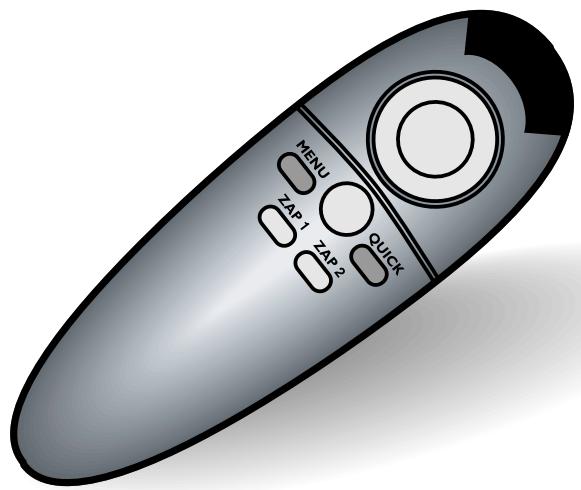

Figure 12: Télecommande DAVIS
La télécommande permet la commande interactive à distance de votre ordinateur en environnements Macintosh et Microsoft Windows. Elle est munie d'un clavier à effleurement unique en son genre, qui vous permit de commander votre ordinateur avec la plus grande capacité et fonctionne en tous points comme une souris normale.
La télécommande est très facile à utiliser. Outre le clavier à effleurement, elle ne comporte que les six touches suivantes :
Touchesituée sous la télécommande
Touché Bouton gauche de la souris
Petite touche grise
Interruption des actions (touché Bouton droit de la souris)
Menu
La touche Menu permet d'acceder aux fonctions de commande par menu de DAVIS. Pour vous déplacer entre les différentes options du menu, positionnez le curseur en forme de flèche en vous servant du clavier à effleurement et cliquez sur la touche Bouton gauche de la souris située sous la télécommande.
Si vous appuyez sur la touche Menu alors que vous étés en mode Menu, vouseturnez en mode Normal.

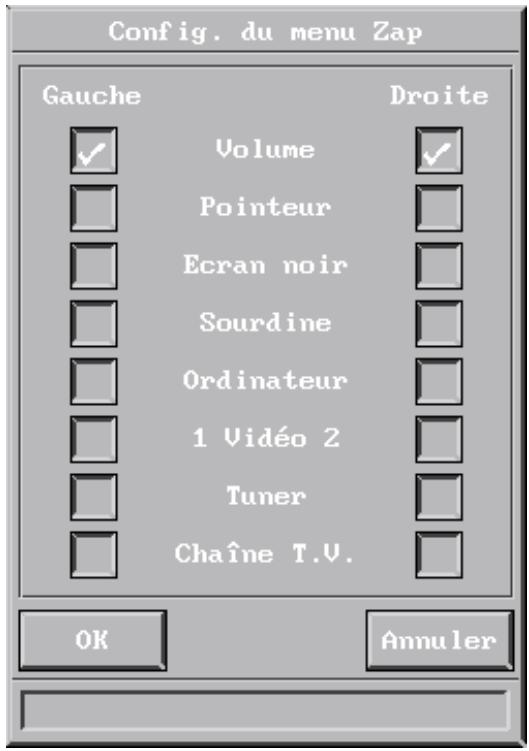

Zap
Vous pouvez affecter une fonction à chacune des deux touches Zap. Pour ce faire, sélectionnez l'icone Zap dans le menu. Les touches Zap peuvent être programmées pour effectuer la même fonction, hausser/baisser le volume du son, par exemple. Reportez-vous à la section 7.2.5 pour une approche plus détaillée du menu Zap.
Raccourci
Appuyer sur la touche Raccourci vous permet de naviguer entre les fonctions que vous lui avez affectées. Reportez-vous à la section 7.2.4 pour savoir comment on affecte des fonctions à la touche Raccourci.
Figure 13: La souris à distance communique avec le projecteur CinemaOne DAVIS via l'écran de projection.

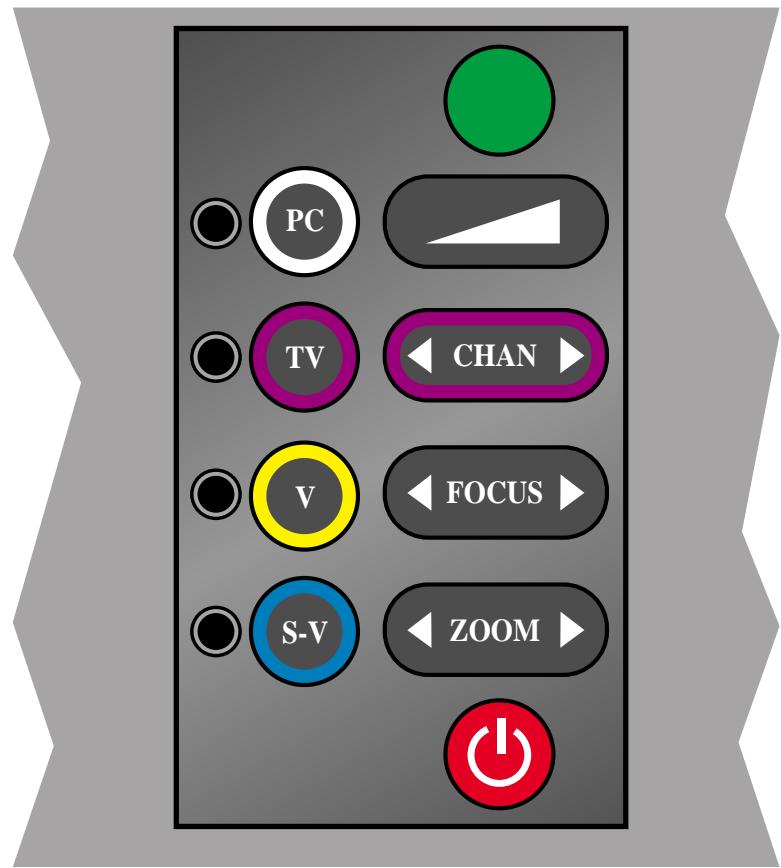

6.3 Utilisation du clavier à effleurement du projecteur CinemaOne DAVIS
Figure 14: Touches du clavier à effleurement du projecteur CinemaOne DAVIS
Le clavier vous donne directement accès aux fonctions les plus importantes du projecteur CinemaOne DAVIS. Il s'avéré très pratique quand les piles de la télécommande commencent à s 用户 ou, tout simplement, quand vous avez oublié de vous munir de la télécommande. Les fonctions des touches sont les suivantes :
Source
Le projecteur CinemaOne DAVIS possède une touche directe pour chacune des quatre sources :
Fonction
Ordinateur (PC/Mac) (PC)
Téleviseur (T.V.)
Video composite (V)
S-vidéo (S-V)
Texte/Couleur
La touche T.V. ne fonctionne que si un tuner T.V. est installé.
Volume (+/-)
La touche Volume commande la puissance du son quand le projecteur CinemaOne DAVIS est connecté à une source audio.
Chan (canal)
Clique sur la flèche gauche/droite permet de naviguer entre les canaux de télévision préprogrammés, quand la source seLECTIONnée est T.V.

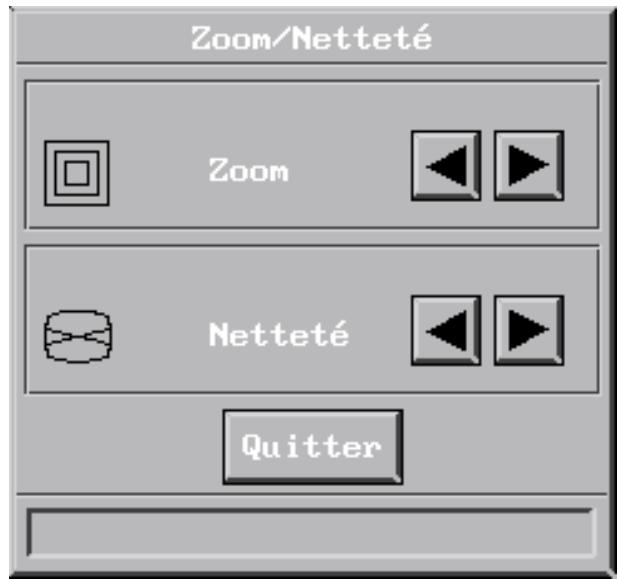

Focus (netteté)
Appuyer sur la touche Focus permet de régler la netteté de l'image projetée, une fois qu'on s'est servi du zoom pour lui donner la taille souhaitée.
Zoom
Appuyer sur la touche Zoom permet de donner à l'image projetée la taille désirée.
Veille
La touche Veille passé le projecteur CinemaOne DAVIS en mode Veille. L'ampoule s'éteint, les ventilateurs continu à fonctionner le temps de refroidir le projecteur puis s'arrêtent. Pour revenir en mode Normal, appuyez, soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.
Configuration automatique
La touche de configuration automatique définit les paramètres optimaux du projecteur pour la source connectée. Pour procéder à des réglages manuels, utilisez les menus (voir section 7).
REMARQUE!
Il est impossible d'afficher le menu principal à l'écran sans la télécommande.
6.4 Réglage de la hauteur et de l'angle du projecteur CinemaOne DAVIS
Pour régler la hauteur et l'angle du projecteur CinemaOne DAVIS, il faut régler les quatre petits pieds qui se trouvent sous l'appareil.
REMARQUE!
L'angle du projecteur CinemaOne DAVIS ne doit jamais demeurer longtemps supérieur à 15^ , car cela réduirait la durée de vie de l'ampoule.
7. Utilisation des menus

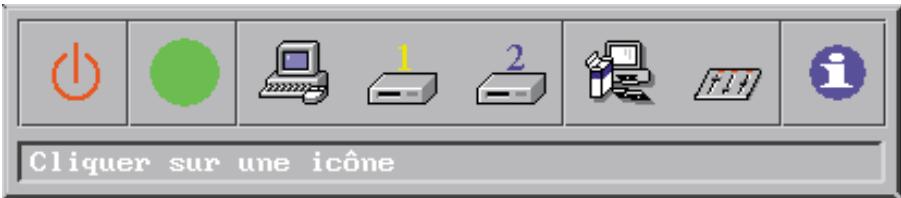

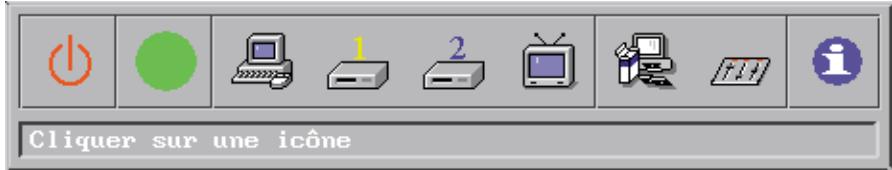

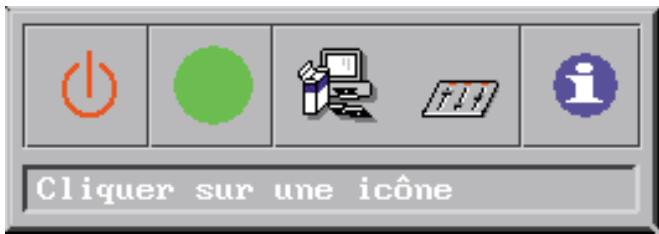

7.1 Menu principal
Menu principal
Menu avec option videoinstallée
Menu avec options video et tuner T.V. installées
7.1.1 Menu principal
Le menu principal est composé de deux parties :
lesicones,
le texte d'aide.
Les icones
Les iconônes symbolisent une fonction et sont organisées par groupes de fonctions similaires. Cliquez sur une icône pour l'activer. Certaines iconônes ont une fonction directe, d'autres donnent accès à un sous-menu.
Le texte d'aide
Le déplacement du curseur sur une icône générale l'affichage d'une brève description de l'icône en question dans la zone de texte.
Veille
La touche Veille passé le projecteur CinemaOne DAVIS en mode Veille. L'ampoule s'éteint, les ventilateurs continuant à fonctionner le temps de refroidir le
projecteur puis s'arrêtent. Pour revenir en mode Normal, appuyez, soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.
Configuration automatique
La touche de configuration automatique définit automatiquement divers paramètres du projecteur:

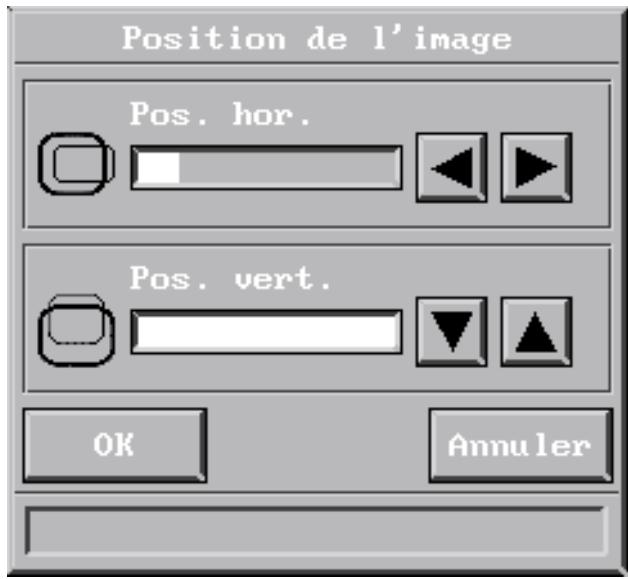

positions horizontal et vertical,
horloge d'échantillonnage,
phase,
CHOIX entre les formats video disponibles et détéction automatique des formats NTSC/PAL.

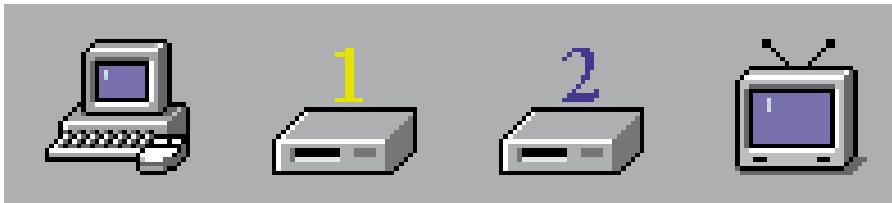

On peut connecter quatre sources différentes au projecteur CinemaOne DAVIS: un ordinateur, deux sources video et un tuner T.V. (facultatif).
Pour selectionner la source désirée, il faut cliquer sur l'icone qui la représenté. Utilisez le clavier à effleurement de la souris à distance pour déplacer le pointeur jusqu'à l'icone de votre choix et appuyez sur la touche Bouton gauche de la souris située sous la télécommande.
Menu Configuration
Ce menu permet de définir les paramètres du projecteur qui sont rarement modifiés, tels que la langue, le type de souris ou l'orientation des images.

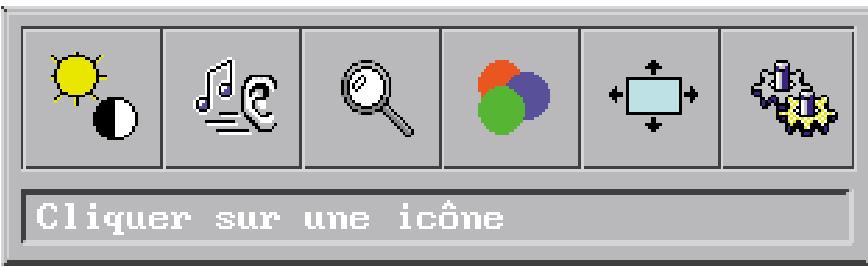

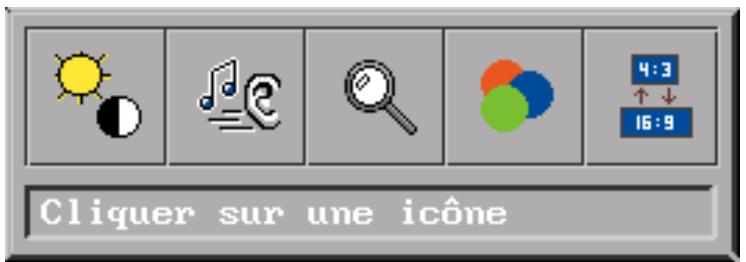

Panneau de commande

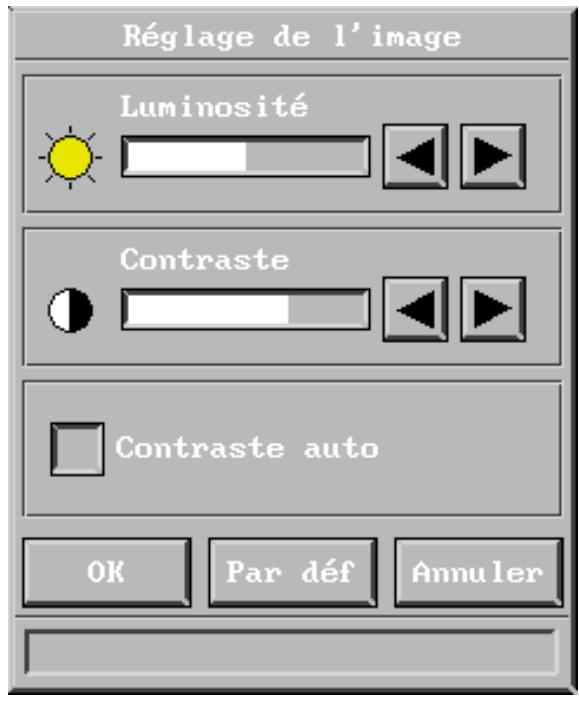

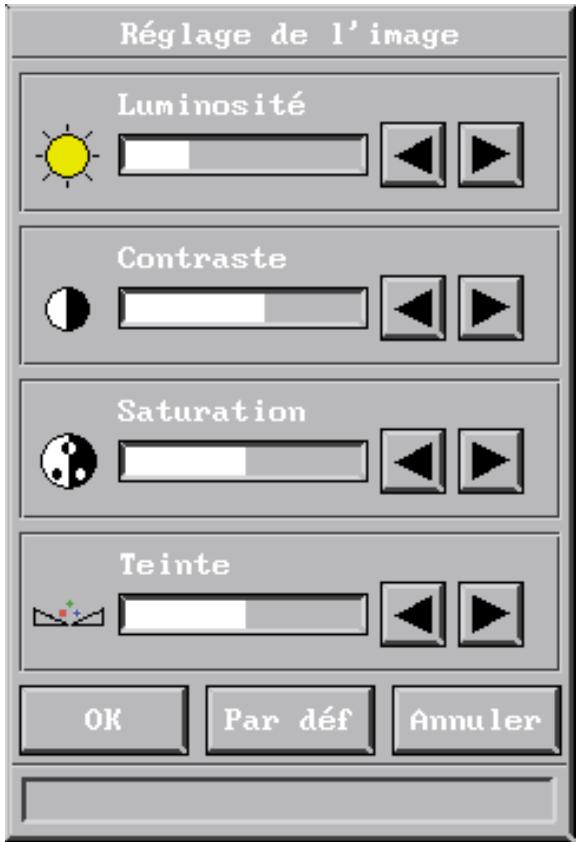

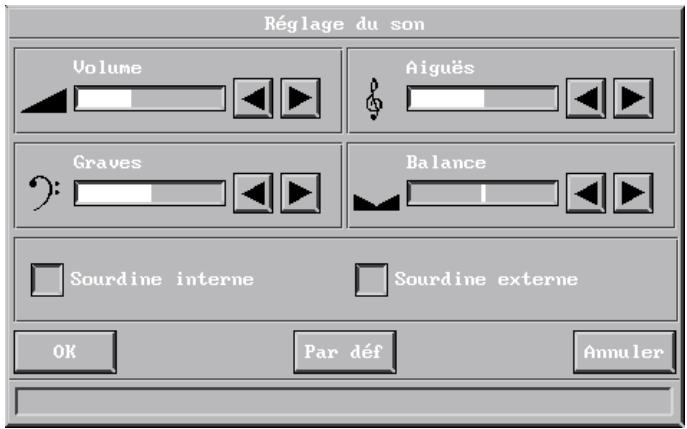

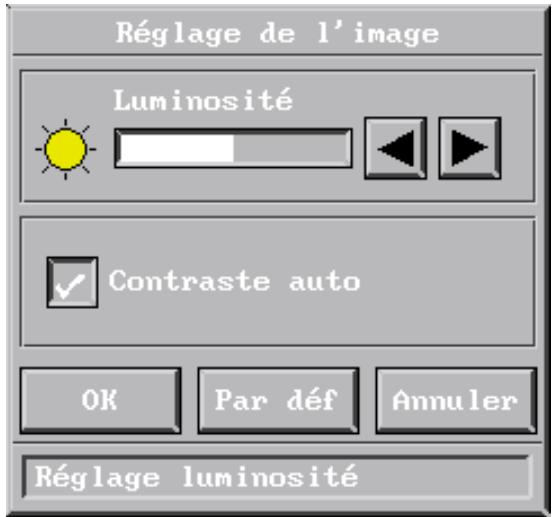

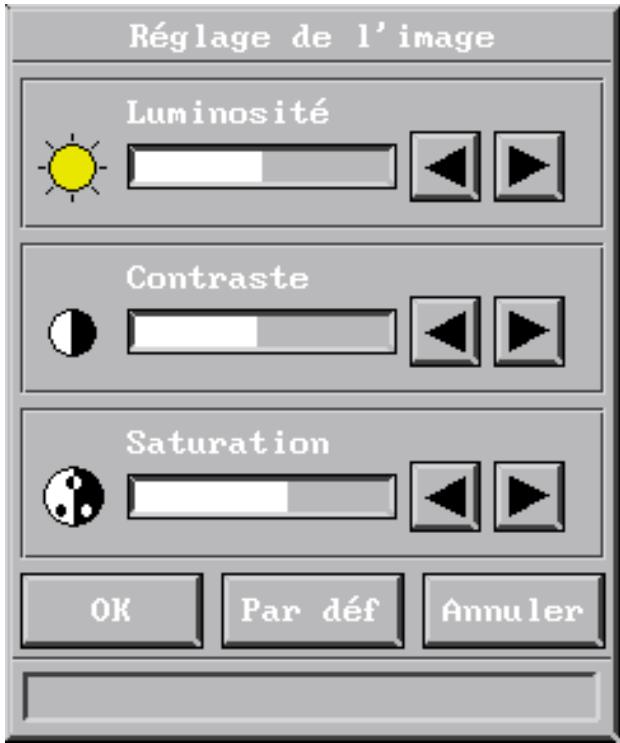

Ce menu vous permet de régler l'image et le son.
Faire disparaître le menu principal de l'écran
Pour faire disparaitre le menu principal, appuyez sur la touche Menu de la télécommande interactive. Vous pouvez parvenir au même résultat en appuyant sur la touche Bouton droit de la souris, située sur la face supérieure de la télécommande. Cette touche sert également à annuler les actions effectuees quand on se trouve dans les menus.
Le menu principal disparaît de l'écran au bout de 40 secondes.

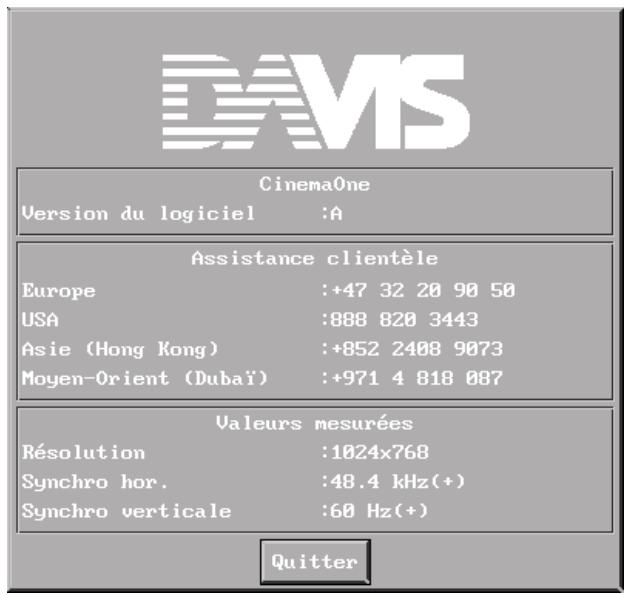

Informations produit
Cliquez sur l'icone Informations produit pour obtenir des informations sur le produit et sur la société.
Cliquez sur Quitter pour sortir de ce menu.

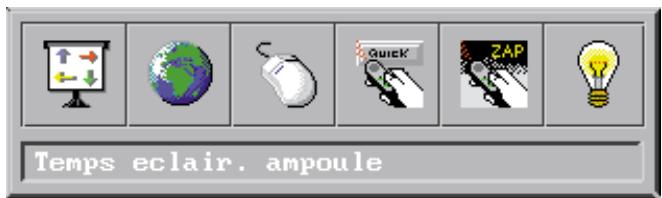

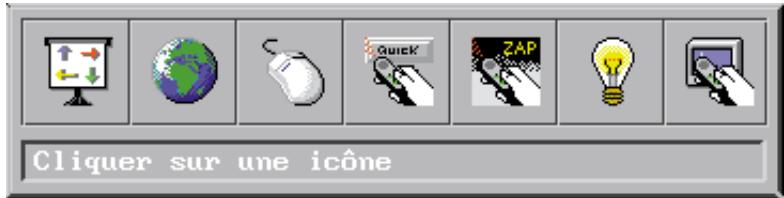

7.2 Menu Configuration
Menu Configuration
Le menu Configuration donne accès aux sous-menus suivants:

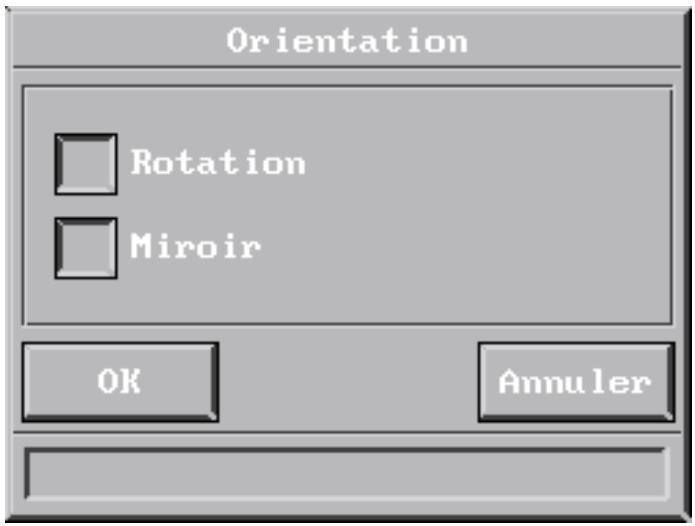

orientation de l'image,

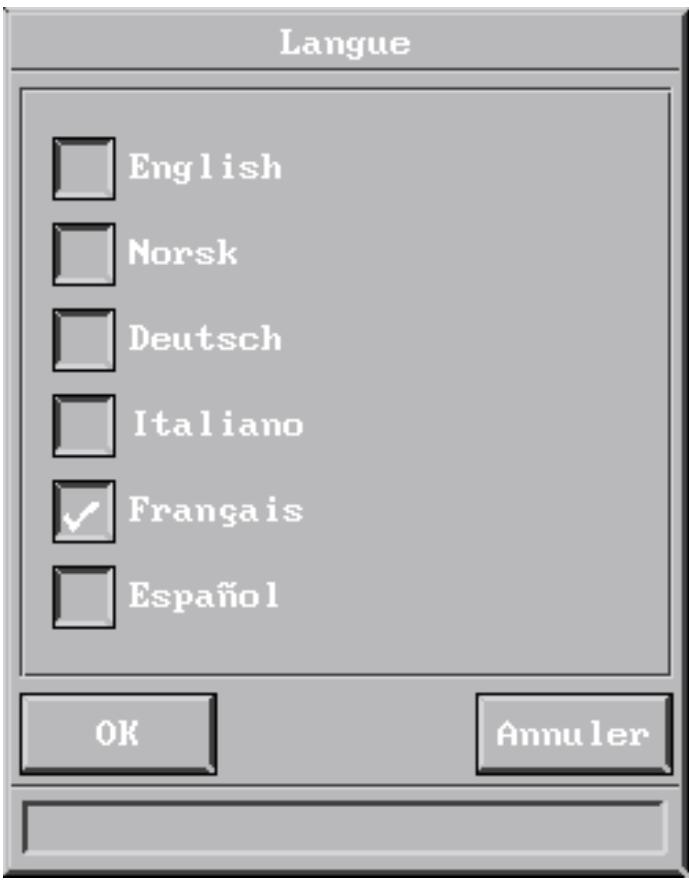

langue,

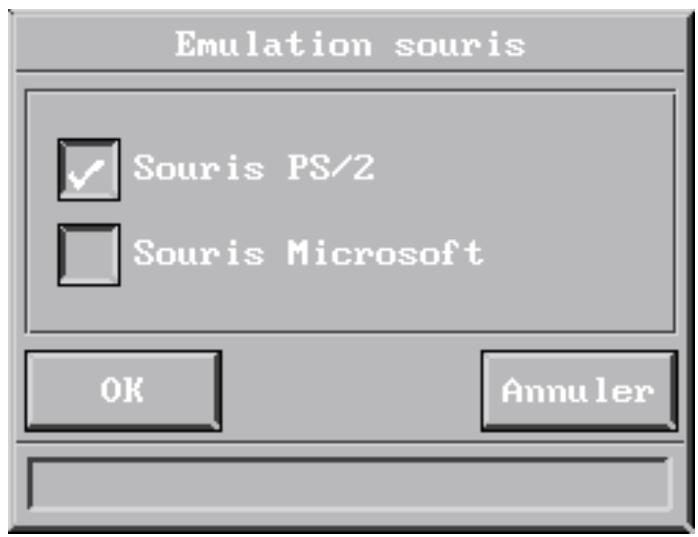

type de souris,
affectation de fonctions à la touche Raccourci,
affection de fonctions à la touche Zap.
7.2.1 Orientation de l'image
Orientation de l'image
Le menu Orientation de l'image donne le choix entre les fonctions "Miroir" et "Rotation".
Normal
On se sert de Normal quand le projecteur est posé sur une table et projette une image sur un écran.
Miroir
On coche Miroir quand le projecteur projette l'image depuis l'arrière de l'écran.
Rotation
On coche Rotation quand le projecteur est monté au plafond et projette l'image par l'avant.
Rotation et Miroir
On coche Rotation et Miroir quand le projecteur est monté au plafond et projette l'image depuis l'arrière de l'écran.
7.2.2 Langue
Sélection de la langue
Ce menu vous permet deCHOISIR parmi plusieurs langues : Anglais, Francais, Allemand, Italien, Espagnol et Norvégien.
Cochez la boîte en regard de la langue de votrechoix. Cliquez sur OK. La fenêtre disparaît, le menu principal et tous les sous-menus s'affichent dans la langue sélectionnée.
7.2.3 Type de souris
Sélection du type de souris
La connexion du cable de la souris génére automatiquement lechioix de la souris PC ou Mac. Si votre PC utilise une souris RS-232,CHOISSEZ "Souris Microsoft" dans ce menu. Si votre PC utilise une souris PS/2,choisissez "Souris PS/2". La souris selectionnee demeure active tant que vous ne modifiez pas votre choix. Le projecteur CinemaOne DAVIS est configuré en usine pour une souris PS/2.
7.2.4 Menu Raccourci
Paramètres du menu Raccourci
Le menu Raccourci permet d'affector des fonctions à la touche Raccourci de la télécommande. Appuyez sur la touche Raccourci pour naviguer entre les fonctions sélectionnées dans ce menu. Dans l'exemple illustré ci-dessus, la première pression sur la touche Raccourci active la fonction volume. Une barre de volume s'affiche en bas de l'image projetée, qui vous permit de monter ou de baisser le son. Pour agir sur la barre, il faut, soit appuyer sur le clavier à effleurement vers la droite ou vers la gauche, soit utiliser l'une des deux touches Zap de la télécommande. Pour valider votre choix, appuyez sur la touche Bouton gauche de la souris. Pour revenir au volume d'origine, appuyez sur la touche Bouton droit de la souris.
Une nouvelle pression sur la touche Raccourci activera la fonction luminosité. Une barre de luminosité apparaitra en bas de l'image. Lorsque vous aurez activé l'ensemble des fonctions sélectionnées, le menu disparaîtra de l'écran.
7.2.5 Menu Zap
Menu Zap
Le menu Zap sert à affecter des fonctions aux touches Zap de la télécommande. Il se présente sous la forme de deux colonnes de boîtes à cocher : la colonne de gauche affecte les fonctions à la touche de gauche et la colonne de droite affecte les fonctions à la touche de droite.
Volume (+/-)
Commande le son de la source active.
Pointeur
Active la fonction pointeur du projecteur. La première pression active le pointeur, la seconde le désactive.
Ecran noir
Active le mode Ecran noir par pression sur la touche Zap. La première pression active ce mode, la seconde le désactive.
Sourdine
Coupe le son. La première pression coupe le son, la seconde le restitue.
Ordinateur
Déclaré l'ordinateur comme source.
Vidéo
Sélectionne la source video. Cette fonction peut être affectée aux deux touches Zap (entree video 1 ou 2).
Tuner
Déclare le tuner T.V. comme source.
Tuner T.V.
Commande l'affection des canaux T.V. préprogrammés. Si la source installée et sélectionnée est un tuner T.V., vous pouvez selectionner les canaux T.V. à l'aide des touches Zap.

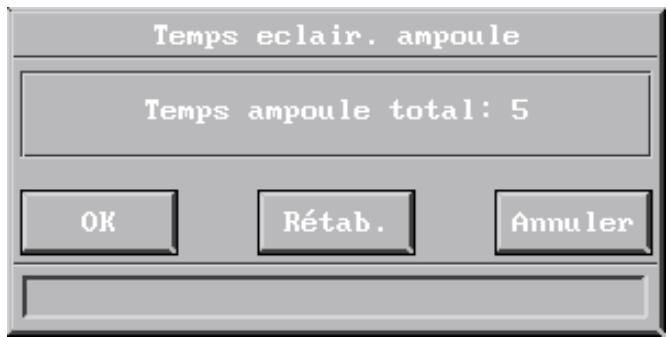

7.2.6 Affichage du temps de fonctionnement total de l'ampoule
Affichage du temps de fonctionnement total de l'ampoule Cette fenêtre visualise le temps total de fonctionnement de l'ampoule. Elle permet également de remettre à zéro le temps de fonctionnement de l'ampoule après remplacement, et de programmer la longévité de l'ampoule.
7.2.7 Châines de télévision
Ce menu ne s'affiche que si le tuner TV est installé et qu'il est besoin comme source. Pour activer le menu des chaînes de télévision, il suffit alors d'appuyer sur l'icone "chaînes de télévision".
Le menu Châînes de télévision comporte deux volets:
la recherche automatique des chaînes,
l'attribution d'un numero de chaine aux nouveaux canaux.
Recherche automatique des chaînes
Cette fonction sélectionne toutes les chaînes de télévisions émettant un signal (60 chaînes maximum), qui sont symbolisées par une icône représentant un téléviseur.
Attribution d'un numéro de chaine aux nouveaux canaux
On peut préprogrammer 30 canaux.
Lorsque l'on clique sur le bouton Rechercher, le système se lance à la recherche de tous les canaux T.V. disponibles. Une icône en forme de téléviseur indique qu'un canal a été trouvez.
Pour affecter un canal à une chaine:
- Sélectionnez un canal dans le menu de recherche automatique en cliquant sur l'icone en forme de télévisueur correspondant la chaîne désirée ;
- le canal T.V. est activé ;
- Sélectionnez la chaine que vous souhaitez placer sur ce canal ;
- l'icone en forme de téléviseur se superpose au numéro de la chaine.
Pour effectuer une recherche manuelle des canaux, utilisez les touches fléchées en bas à droite de la fenêtre.
7.3 Menu Panneau de commande
Menu Panneau de commande
Le Panneau de commande donne accès aux menus de réglage de l'image et du son.
Les iconônes "Position de l'image" et "Réglage de la synchronisation" ne sont visibles que si la source PC est active.
7.3.1 Réglage de l'image
Sélectionnez le menu Réglage de l'image pour régler la luminosité, la saturation et la teinte.
Quand la source sélectionnée est le PC, seule la luminosité est disponible.
Quand la video PAL/SECAM est la source sélectionnée, la luminosité, le contraste et la saturation sont disponibles.
Toutes les options sont disponibles avec la video NTSC.
Cliquez sur OK pour quitter en sauvégardant les changements ou sur Annuler pour quitter sans sauvégarder.
Cliqueur Par défaut restaure les paramètres d'usine.
7.3.2 Réglage du son
Réglage du son
Sélectionnez cette fonction lorsqu'un signal audio est connecté, soit à la connexion "Audio in" (entrefee audio) du projecteur CinemaOne DAVIS, soit par un cable EVC. Utilisez les quatre barres coulissantes pour régler le volume, les basses, les aigués et la balance jusqu'à ce que le son vous convienne.
Cochez Sourdine interne pourmettre en sourdine les haut-parleur internes. Cochez Sourdine externe pourmettre en sourdine la sortie audio externe.
Cliquez sur OK pour quitter en sauvégardant les changements ou sur Annuler pour quitter sans sauvégarder.
Selectionnez Par défaut pour restaurer les paramètres d'usine.
7.3.3 Réglages du zoom/de la nettété
Réglage du zoom/de la nettété
Ce menu vous permet de régler le zoom et la netteté du projecteur CinemaOne DAVIS en cliquant sur les flèches haut et bas du menu. Lorsque l'image vous convient, cliquez sur le bouton OK pour quitter en sauvégardant les nouveaux paramètres.

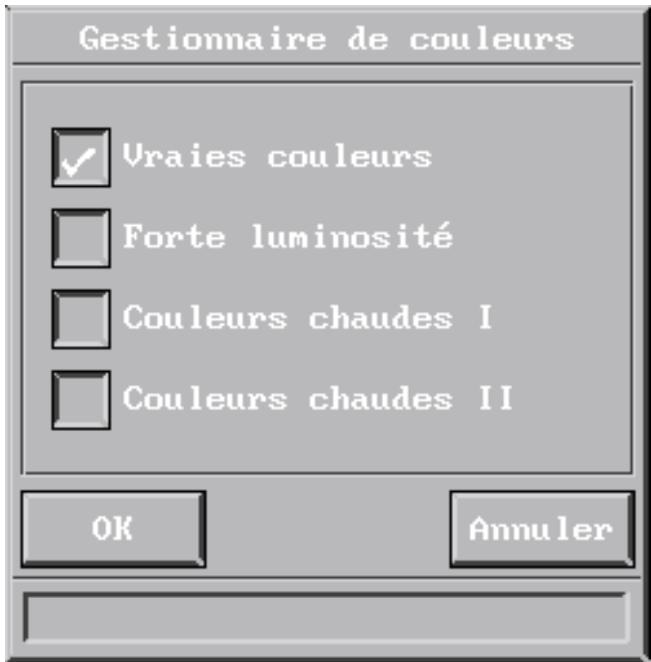

7.3.4 Gestionnaire de couleurs
Paramètres de couleurs
La fonction du gestionnaire de couleurs est de vous permettre d'obtenir des performances optimales de votre projecteur CinemaOne DAVIS, quelles que soient les conditions de lumière ambiente.
Le menu du gestionnaire de couleurs vous permet de désirer entre quatre paramètres de couleurs prédéfinis.
7.3.5 Position de l'image
Position de l'image
Les deux barres coulissantes permettent de régler la position verticale et horizontale de l'image sur l'écran.
Cliquez sur OK pour quitter en sauvégardant les changements ou sur Annuler pour quitter sans sauvégarder.

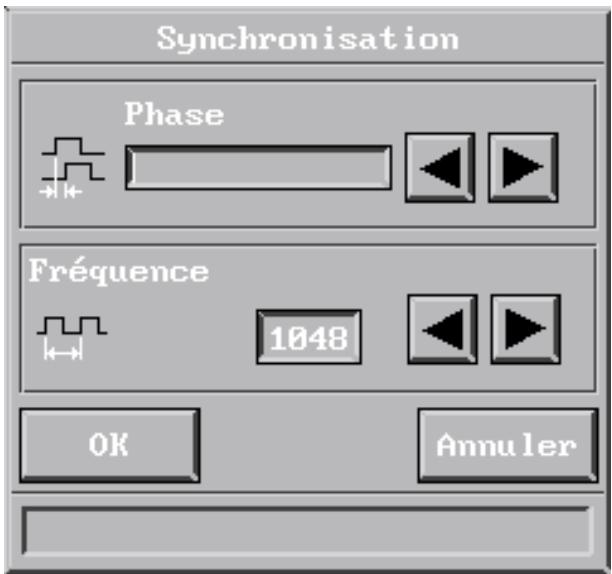

7.3.6 Réglage de la synchronisation
Réglage de la synchronisation
Si l'ordinateur est la source sélectionnée, on peut régler la synchronisation en ajustant les paramètres Phase et Fréquence. La synchronisation est déterminée par la fonction de configuration automatique. En principe, chaque réglage manuel de la synchronisation ne devrait être nécessaire.
7.3.7 Gestionnaire de couleurs
Paramètres de couleurs
La fonction du gestionnaire de couleurs est de vous permettre d'obtenir des performances optimales de votre projecteur CinemaOne DAVIS, quelles que soient les conditions de lumière ambiente.
Le menu du gestionnaire de couleurs vous permet de désirir entre quatre paramètres de couleurs prédéfinis.
8. Maintenance
Tout travail de maintenance doit être effectué par du personnel DAVIS autorisé. Contactez votre revendeur DAVIS pour tout ce qui concerne la maintenance.
La durée de vie de l'ampoule DAVIS CinemaOne est en原則 de 2000 heures. Si, par extraordinaire, vous deviez la changer, la marche à suivre détaillée se trouve dans le kit d'ampoule de changé.
9. Dépannage
Aucune image n'apparait à l'écran
Causes possibles et solutions:
- Le projecteur CinemaOne DAVIS est en mode Veille. Si c'est effectivement le cas, un voyageur rouge est allumé à côté de la touche Veille. Appuyez sur la touche Veille ou sur la touche Menu de la télécommande.
- L'ampoule ne fonctionne pas. Vérifiez levoyant du panneau de commande. S'il est orange, c'est que l'ampoule ne fonctionne pas. Contactez votre reven-deur Davis.
- Le produit est en mode Ecran noir. Appuyez sur les touches de Zap de la télécommande.
- La luminosité est trop faible. Réglez la luminosité jusqu'à ce que l'image vous convienne.
- Le PC est en mode économique d'énergie ou sa sauvé-garde d'écran est activée. Sortez du mode économique d'énergie et mettez fin à la sauvégarde d'écran du PC.
-
L'image apparait sur l'écran du portable et non sur le projecteur. Activez le port externe du portable en appuyant sur la combinaison de touches appropriée pour votre ordinateur.
-
Le projecteur CinemaOne DAVIS n'est pas branché. Vérifiez que le cable d'alimentation est connecté au projecteur et à la prise murale.
Aucune source n'est détectée (le logo "Digital by Design" apparait)
Causes possibles et solutions:
- L'ordinateur est eteint. Mettez-le sous tension.
- Le projecteur CinemaOne DAVIS n'est pas sous tension. Vérifiez l'interrupteur MARCHE/ARRET qui se trouve à l'arrière.
- Les câbles ne sont pas connectés convenablement. Vérifiez toutes les connexions.
- La prise murale ne fournit pas d'électricité. Vérifiez si la prise murale fonctionne correctement. REMARQUE! Quand toutes les connexions au secteur sont correctes, un voyant vert s'allume sur le panneau de commande.
- Portables de type "notebook": il est possible qu'il faille activer le port RVB externe manuellement. Consultez le manuel de l'appareil pour vérifier son mode de fonctionnement.
L'imagest mauvaise (parasites)
Causes possibles et solutions:
- La configuration automatique de l'image n'est pas activée. Lancez-la en appuyant sur la touche verte du clavier à effleurement ou enCHOISSSANT Configuration automatique dans le menu.
- Les paramètres de synchronisation du PC ne sont pas optimaux.
La télécommande répond mal
Causes possibles et solutions:
- Vérifiez que rien n'obstrue le récepteur IR situé à l'avant du projecteur CinemaOne DAVIS.
- Assurez-vous que la télécommande est dirigée vers l'écran.
- Assurez-vous que vous n'êtes pas éloigné de plus de 10 m du projecteur.
- Les piles sont peut-être usées. Changez-les.
- Il se peut que des parasites électromagnétiques ou optiques interférènt avec la télécommande. Eteignez les tubes fluorescentes, coupez les téléphones mobiles, etc., qui se trouvent à proximé du projeteur.
10. “Garantie limitée”, “Déclaration FCC” et “Propriété industrielle et commerciale
Garantie limitée
Sauf indication contraire, la société DAVIS A/S garantit au premier utilisateur final (« le Client ») acheteur d'un projecteur CinemaOne DAVIS auprès d'un revendeur que son produit est exempt de vices matériels ou de défauts de fabrication pendant la période de garantie, sous réserve d'une utilisation normale. La période de garantie est de douze (12) mois à compter de la date d'achat par le Client du projecteur CinemaOne DAVIS chez un revendeur.
Pendant la période de garantie, la société DAVIS A/S réparera ou remplacera, à son gré et selon sa propre appréciation, toute piece déféc-tueuse et pourra même remplaner le projecteur CinemaOne DAVIS dans son intégralité sans aucun frais pour le Client. Toutefois, le Client prendra à sa charge tous les coûts d'expédition et d'assurance généres par le renvoi du projecteur CinemaOne DAVIS au Client, si DAVIS A/S estime que le produit ne nécessitate aucun remplacement ou travail de réparation. La présente garantie limitée ne couvre pas l'ampoule du projecteur CinemaOne DAVIS. Elle ne couvre pas non plus tout produit DAVIS A/S qui aurait été endommagé suite à un accident, une mauvaise utilisation ou un usage abusif. Elle ne couvre pas davantage l'utilisation de pieces n'avant pas été fabriquées ou vendues par DAVIS A/S aux fins de modification non autorisée du projecteur CinemaOne DAVIS ou d'entretien réalisé par du personnel non agrée. La présente garantie limitée ne s'étend qu'au Client ; elle n'est ni transférable, ni applicable à un tiers ou à un autre utilisateur, y compris toute personne faisant l'achat d'un projecteur CinemaOne DAVIS d'occasion. Toute personne faisant valoris ses droits en vertu de la présente garantie limitée devra être en mesure d'établit la date d'achat du projecteur CinemaOne DAVIS et de couver à DAVIS A/S que ce produit a été acheté neuf.
Autres limitations de garantie et de responsabilité
La présente garantie constitue la seule et unique garantie consentie par DAVIS A/S, qui n'accorde aucune garantie explicite ou implicite, y compris, sans toutefois s'y limiter, les garanties de qualité marchande et d'aptitude à une utilisation particulière du produit. Sans limiter la portée générale de ce qui précède, toute description du projecteur CinemaOne DAVIS ne vise qu'à son identification, ne peut constituer la base d'une quelconqueNEGociation commerciale et ne garantit pas que le produit vendu sera conforme à ladite description. L'utilisation d'échantillons ou de modèles n'a qu'un but explicatif, ne peut constituer la base d'une quelconqueNEGociation commerciale et ne doit pas être interprétée comme garantissant que le projecteur CinemaOne DAVIS sera conforme à l'échantillon ou au modele.
Aucune affirmation concernant un fait particulier ni aucune promesse faite par DAVIS A/S ne constitue la garantie que le projecteur CinemaOne DAVIS sera conforme à cette affirmation ou à cette promesse. La société DAVIS A/S ne garantit en aucune manière que le produit ne peut pas faire l'objet d'une plaine pour contrefaçon en matière de brevets et de propriété industrielle ou pour infraction aux droits d'auteur. La présente garantie limitée sera le seul recours possible. La société DAVIS A/S ne peut être tenue pour responsable envers un Client ou tout autres tiers de tout préjudice de caractère fortuit, indirect ou particulier, ou en cas de manque à gagner. La responsabilité de la société DAVIS A/S ou le recours du client en dommages-interêts contre DAVIS A/S ne pourrait enaucun cas être supérieurs au coût du projecteur CinemaOne DAVIS.
Procedure de réclamation
Toute question ou réclamation concernant le projecteur CinemaOne DAVIS devra être adressée au personnel compétent de DAVIS A/S. Le projecteur CinemaOne DAVIS ne pourra enaucun cas être renvoyé sans autorisation préalable de DAVIS A/S ou de son personnel compétent en la matière. Tout dommage, défectuosité, perte, non conformité ou tout autre problème concernant le projecteur CinemaOne DAVIS pouvant être décelés lors du contrôle de livraison, doivent être notifies au transporteur et communiqués par écrit à DAVIS A/S à l'adresse suivante :
DAVIS A/S
BP 380, N-3001 Drammen, NORVEGE
au plus vite et dans tous les cas trente (30) jours au plus tard après la livraison. En cas de réclamation de cette nature, il sera rapidement convenu d'un contrôle avec DAVIS A/S ou son personnel compétent et, le cas échéant, avec des représentants du transporteur. Toute autre réclamation ou action concernant l'état ou la conformité du projecteur CinemaOne DAVIS ou toute autre considération relative au projecteur CinemaOne DAVIS doit être adressée dans les plus brefs déliés et par écrit à la société DAVIS A/S lors de la découverte et au plus tard avant l'expiration de la période de garantie. Toute piece du projecteur CinemaOne DAVIS faisant l'objet d'une réclamation devra être mise de côte et protégée, ne plus faire l'objet d'aucun traitement ni d'aucune utilisation, et ce jusqu'à ce que la société DAVIS A/S ou son personnel compétent puisse la contrôle et conseiller le Client quant à l'éventuelle suite à donner. Toute réclamation non adressée en temps utile par écrit rendra nulle toute action en dommages-intérêts.
Support technique
Sans etre toutefois tenus de le faire, DAVIS A/S ou son personnel competent en la matière peuvent fournir au Client des conseils techniques quant a l'utilisation du projecteur CinemaOne DAVIS. L'assistance ou les conseils seront fournis aux risques et périls du Client. DAVIS A/S ne pourra en aucun cas etre tenu pour responsable des conseils fournis ou de l'assistance apportee ou encore des conséquences en résultat.
Déclaration FCC
Le projecteur CinemaOne DAVIS a subi des essais qui ont montré qu'il satisfait aux limites définies pour les apparèils numériques de classe A, conformément à la section 15 de la règlementation FCC. Ces limites ont pour but d'assurer une protection raisonnable contre toute interférence génante dans un environnement professionnel. Le projecteur CinemaOne DAVIS génére, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé selon les instructions, il peut provoquer des interférences dans les communications radio. L'utilisation du projecteur CinemaOne DAVIS en zone résidentielle est susceptible de provoquer des interférences génantes, auquel cas l'utiliseur devra corriger le problème à ses propres frais.
Propriété industrielle
DAVIS et CinemaOne sont des marques déposées de DAVIS AS. DLPTM et DMD sont des marques déposées de Texas Instrument Inc. IBM est une marque déposée de International Business Machines Corporation. Apple Macintosh et Apple Powerbook sont des marques déposées de Apple Computer Inc. Les autres marques appartiennent à leurs propriétaires respectifs. Les brevets norvégiens et étrangers sont en cours.
Copyright 1997 DAVIS A/S. Tous droits réservés. Spécifications susceptibles de modification sans préavis
AVANT DE COMMENCER 2
1.1 Codes couleurs pour simplifier l'installation et l'utilisation 2
1.2 Accessoires 3
1.3 Installation des piles dans la télécommande........5
Sommaire
4.1 Utilisation de haut-parleurs externes 11
Sommaire
UTILISATION DU PROJECTEUR
CINEMAONE DAVIS 14
6.1 Modes de fonctionnement du projecteur CinemaOne DAVIS 14
- 6.2 La télécommande DAVIS
- 6.3 Utilisation du clavier à effleurement du projecteur CinemaOne DAVIS
- 6.4 Réglage de la hauteur et de l'angle du projecteur CinemaOne DAVIS
Sommaire
UTILISATION DES MENUS 19
7.1 Menu principal. 19
7.1.1 Menu principal 20
7.2 Menu Configuration 23
7.2.1 Orientation de l'image 24
7.2.2 Langue 25
7.2.3 Type de souris 26
7.2.4 Menu Raccourci 27
7.2.5 Menu Zap 28
7.2.6 Affichage du temps de fonctionnement total de l'ampoule 29
7.2.7 Châines de télévision 29
7.3 Menu Panneau de commande 30
7.3.1 Réglage de l'image 31
7.3.2 Réglage du son 33
7.3.3 Réglage du zoom/de la nettété 33
7.3.4 Gestionnaire de couleurs 34
7.3.5 Position de l'image 34
7.3.6 Réglage de la synchronisation 35
7.3.7 Gestionnaire de couleurs 35
