Type de produit	Lave-vaisselle encastrable
Marque	EDESA
Modèle	1LE031SLX
Capacité	12 couverts (norme EN-50242)
Programmes de lavage	Prélavage (froid), Intensif (65°C), Normal (55°C), Économique (55°C), Rapide (55°C), Délicat (45°C) selon modèle
Température maximale	65°C
Pression d'eau recommandée	0,5 – 10 bar (0,05 – 1 MPa)
Alimentation électrique	Voir étiquette signalétique (prise de terre obligatoire)
Puissance maximale	Indiquée sur étiquette signalétique
Dimensions (L x P x H)	Environ 60 x 60 x 85 cm (réglable en hauteur)
Poids net	Environ 50 kg
Raccordement eau	Eau froide ou eau chaude (max 60°C)
Type d'installation	Encastrable sous plan de travail (avec ou sans couvercle)
Adoucisseur d'eau intégré	Oui, avec réservoir de sel régénérant
Réglage dureté de l'eau	Oui, manuel ou électronique selon modèle, de L0 à L4
Distributeur de liquide de rinçage	Oui, avec doseur à 4 positions
Distributeur de détergent	Oui, deux compartiments (principal et pré-lavage)
Fonction demi-charge	Oui, avec touche 1/2 (sur modèles à touches)
Panier supérieur réglable en hauteur	Oui, 2 positions possibles
Bras d'aspersion	2 ou 3 selon modèle (supérieur, inférieur, troisième)
Entretien périodique	Nettoyage des filtres et des bras d'aspersion tous les 3 mois
Nettoyage intérieur	Avec produit spécial lave-vaisselle, sans détergent
Sécurité	Débrancher avant nettoyage ; ne pas ouvrir pendant le cycle
Notice d'utilisation	Disponible en PDF (27 pages, français)

FOIRE AUX QUESTIONS - 1LE031SLX EDESA

Comment régler la dureté de l'eau sur mon lave-vaisselle EDESA 1LE031SLX ?

Utilisez la bande Aquadur fournie pour tester la dureté. Trempez-la une seconde dans un verre d'eau, attendez une minute et comparez le nombre de bandes rouges au tableau. Réglez ensuite le régulateur de sel sur la position correspondante (1 à 4) ou le niveau électronique (L0 à L4). Consultez la notice pour le détail.

Quand faut-il ajouter du sel régénérant ?

Un voyant lumineux sur le bandeau s'allume quand le sel est insuffisant. Si votre modèle n'a pas de voyant, ajoutez du sel tous les 20 lavages environ (eau de dureté moyenne). N'utilisez que du sel spécial lave-vaisselle. Remplissez le réservoir, ajoutez de l'eau, remuez et refermez.

Comment nettoyer les filtres de mon lave-vaisselle ?

Retirez le panier inférieur. Démontez le filtre intérieur en tournant vers la gauche, puis le filtre extérieur et le protecteur (selon modèle). Nettoyez-les sous l'eau courante avec une éponge non abrasive. Remontez impérativement dans l'ordre inverse : protecteur, filtre extérieur, filtre intérieur en tournant vers la droite jusqu'à butée.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Assurez-vous qu'il est bien fixé à la sortie d'écoulement (hauteur 25-100 cm). Nettoyez les filtres (voir question précédente). Si le problème persiste, le programme n'est peut-être pas terminé ; attendez la fin.

Pourquoi ma vaisselle sort-elle avec des traces blanches ?

Cela peut venir d'un manque de liquide de rinçage ou d'un mauvais réglage de l'adoucisseur. Augmentez la dose de liquide de rinçage ou vérifiez le réglage de dureté de l'eau. Assurez-vous aussi que le couvercle du réservoir de sel est bien fermé et que le sel est présent. Un détergent sans phosphate peut aussi causer ce voile.

Comment régler la hauteur du panier supérieur ?

Tirez le panier vers vous par les poignées latérales pour le soulever. Vous pouvez le positionner à deux hauteurs : haute (assiettes normales 19 cm en haut, 31 cm en bas) ou basse (24 cm en haut, 26 cm en bas). Vérifiez que les deux côtés sont à la même hauteur pour un bon fonctionnement.

Puis-je utiliser des pastilles tout-en-un dans ce lave-vaisselle ?

Oui, mais l'utilisation de produits combinés peut réduire la performance, surtout sur les programmes courts ou à basse température. En cas de problèmes (voile blanc, séchage insuffisant), repassez à des produits traditionnels (sel, poudre, liquide de rinçage). Les réclamations liées aux pastilles sont non couvertes par la garantie.

Comment encastrer le lave-vaisselle sous un plan de travail ?

Vous pouvez retirer le couvercle en dévissant les vis arrière. Si la machine est intégrable, retirez le contrepoids et dépliez l'isolant. Réglez les pieds pour laisser 3 mm sous le plan de travail, puis glissez l'appareil. Pour une installation avec plinthe, retirez celle-ci et fixez les pieds réglables comme indiqué dans la notice.

Que faire en cas de panne de courant pendant un cycle ?

Le lave-vaisselle reprend automatiquement le cycle au retour du courant. Ne vous inquiétez pas, le programme continue là où il s'était arrêté.

Comment nettoyer les bras d'aspersion ?

Démontez les bras (supérieur, inférieur et éventuellement troisième) comme indiqué dans la notice : dévissez et tirez. Nettoyez-les sous l'eau avec une éponge non abrasive. Assurez-vous que les gicleurs ne sont pas bouchés ; si besoin, débouchez-les avec un objet fin. Remontez en sens inverse. Effectuez cette opération tous les 3 mois.

MODE D'EMPLOI 1LE031SLX EDESA

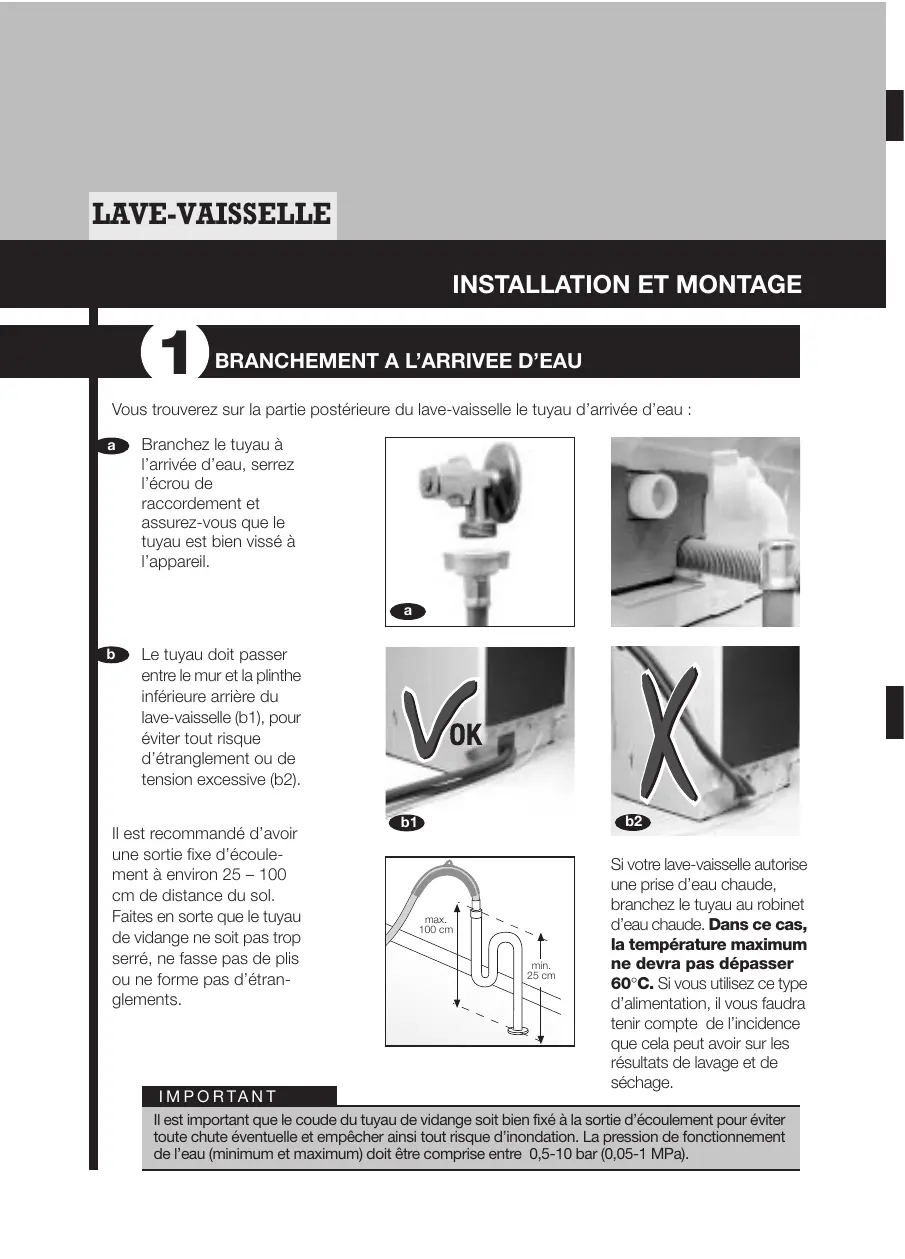

Branchez sur la partie postérieure du lave-vaisselle le tuyau d'arrivée d'eau :

Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-vous que le tuyau est bien visé à l'appareil.

Le tuyau doit passer entre le mur et la plinthe inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).

Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25 - 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de plis ou ne forme pas d'étranglements.

Si vous lave-vaisse autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60^. Si vous utilisez ce type d'alimentation, il vous faudra tener compte de l'incidence que cela peut avoir sur les résultats de lavage et de sechage.

Important

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute éventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 MPa).

Branchement electrique

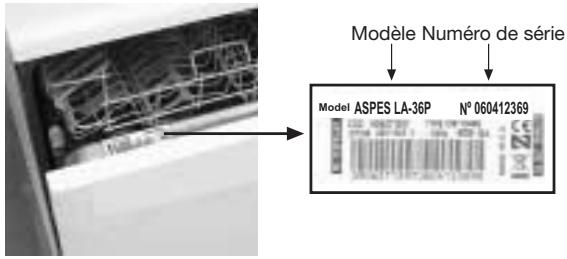

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

Il est très important que le lave-vaisselle

soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourrait être réalisé que par un service après-vente (ST) ou toute personne agréée. Pour encastrement et intégration, la fiche doit être accessible après installation.

Important

Sur la partie intérieure de la porte, sur le bord supérieur, vous trouvez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.

Nivellement

La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irrégularités eventuelles du sol. Utilisez pour cela un niveau à bulle.

Positionnement

Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.

Il est possible de retirer le couvercle en dévissant les deux vis à l'arrière de celui-ci.

Retirer le contrepoids postérieur et, suivant le modèle, déplier le revêtement isolant.

Déployer ensuite vers l'arête des taquets qui supportent le couvercle.

Certains modèles intégrables sont fournis avec une baguette, qui permet de nivelles les pieds arrière depuis la partie frontale.

Avant d'introduire le lavevaisselle dans la niche, approchez-le et levez-le en tournant le pied arrière jusqu'à laisser un espace d'environ 3 millimètres entre l'appareil et le plan de travail.

Introduisez le lave-vaisselle dans la niche. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.

Pour encastrer dans une rangée de meubles.

Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe :

Dévissez la plinthe et retirez-la;

Dévisser les pieds de support et les démonter;

Retirez les pieds régables des supports,

Vissez ces pieds régables sur le lave-vaiselle. Encastrez la plinthe du meuble de cuisine et si nécessaire, sciez-la jusqu'à atteindre la mesure désirée.

Fixation des panneaux

D'une façon tout simple, il vous est possible de poser sur la porte du lave-vaiselle des panneaux d'habillage ou des revêtements décoratifs, assortis aux meubles de votre cuisine.

Ces panneaux de revêtement ne peuvent pas avoir une épaisseur supérieure à 4 mm.

a) Retirez l'encadrement de la porte en dévisant les vis. b) Préparez le panneau aux dimensions suivantes : 596 x 586 mm. Posez le panneau ou le revêtement décoratif. Pour fixer le nouveau panneau décoratif, revissez l'encadrement de la porte.

LAVAGE Preliminaire

Après avoir bien installé le lave-vaisselle, nous vous recommandons de procéder à un lavage préliminaire

a Sélectionnez le programme 1 (prélavage), sans mettre de vaisselle, ni de détergent. b Appuyez sur la touche On/Off.

Cela permet de vérifier l'installation du lave-vaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'exécuter un programme de lavage.

1 DURETE De l'eau, SEL reggenerant, liquide de rinçage et detergent

Réglage de la dureté de l'eau. L'eau contient du calcaire. Plus l'eau est calcaire, plus sa dureté sera élevée. Pour que le calcaire n'endommage pas votre lave-vaisselle, celui-ci incorpore un adoucisseur qui élimine le calcaire de l'eau et la rend apte pour le lavage. Cet adoucisseur fonctionne avec du sel régénérant.

Avant de mettre le lave-vaiselle en marche, il vous convient de savoir quelle est la dureté de l'eau de votre région. Cette information vous sera fournie par :

La société de distribution d'eau de votre localité. Le Service d'Assistance Technique Agréé, SAT. Ou en utilisant la bande Aquadur fournie dans la pochette d'accessoires et en suivant les instructions ci-après.

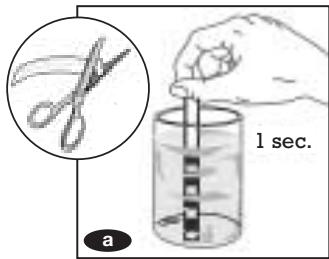

Pour connaître le niveau de dureur de l'eau :

Plonger la bande dans un verre d'eau durant une seconde.

La retire et la secouer. Attendre une minute.

Comparer le résultat du test sur la bande avec le tableau fourni et régler ensuite votre lave-vaisselle.

Niveau de calcaire (HF)		0-13 HF	14-38 HF	39-50 HF	51-63 HF	Plus de 63 HF
Niveau de calcaire (DH)		0-7DH	8-21 DH	22-28 DH	29-35 DH	Plus de 35 DH
Résultat du test		Vert	1 Bande rouge	2 Bandes rouges	3 Bandes rouges	4 Bandes rouges
Position du régulateur	Manuel	Sans sel	Position 1	Position 2	Position 3	Position 4
	Électronique	L0	L1	L2	L3	L4
Dureté		Douce	Normale	Moyenne	Dure	Très dure

HD: Dureté exprimée en degrés français. DH: Dureté exprimée en degrés allemands.

Si votre lave-vaisselle n'a pas besoin de sel, vous pouvez passer au chapitre "Liquide de rincage".

Réglage de la quantité de sel

Les lave-vaisselles sont équipés d'un régulateur de sel.

Ce simple réglage du lave-vaisselle est vital pour son bon fonctionnement. Ne le négligez pas.

Réglage du SEL

Si votre lave-vaisselle possède sur la partie latérale intérieure droite un régulateur de sel comme ceux représentés sur les photos ci-contre (Mod. A-B), il vous faudra positionner le régulateur de sel sur le chiffre correspondant à la durée de votre eau (Cf. tableau).

Pour sélectionner la position adéquate, utilisez une pièce de monnaie (Mod. A) ou un tournevis (Mod. B).

Où mettre les eléments regénérants

Le lave-vaisselle est équipé d'un réservoir à sel situé sur la partie inférieure du lave-vaisselle.

Il n'utilise pas du sel de cuisine, mais un sel spécialement conçu pour les lave-vaisselles.

La première fois que vous remplirez le réservoir à sel, il vous faudra :

Versez le sel en prenant soin de ne pas totalement remplir le réservoir

Complétez le remplissage avec de l'eau.

Remuez avec une cuillère.

Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.

L'opération de remplissage de sel devra toujours être réalisée avant un lavage mais jamais après.

Quand faut-il rajouter du sel ?

Un voyant lumineux vous indiquera lorsque il faudra remettre du sel.

VOYANT LUMINEUX

Important

N'utilise pas de sel si votre lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.

Attention :

Si votre appareil n'est pas muni d'un visuel ou voyant lumineux, vous devrez le remplir de sel périodiquement (tous les 20 lavages environ, pour de l'eau à dureté moyenne).

Le liquide de rincage facilite le séchage et empêche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à proximité du

distributeur de détergent.

Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rincage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la vaisselle lorsque vous la recoupez en fin de lavage, veuillez augmenter le réglage du régulateur du liquide de rinçage sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.

Après avoir réglé la dose, vous devez remplir le distributeur au maximum en prenant soin d'éviter tout débordement. Si cela se produit, essuyez avec un chiffon le liquide qui aurait débordé.

DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

DOSEUR

VIDE PLEIN

Important

Ce n'est pas possible que vous mettiez beaucoup de liquide de rincage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l'apparition de taches sur la vaisselle.

Quand faut-il remettre du liquide de rinçage?

Le lave-vaisselle indique lui-même quand il faut remettre du liquide de rincege. Selon le modèle, il existe deux types d'indicateur : l'indicateur optique ou l'évoyant lumineux.

Indicateur optique. Oeilleton transparent à proximité du couvercle du distributeur de liquide de rincege. Si l'oeilleton a un fond clair, il faut remettre du liquide. Si le fond est foncé, il y a assez de liquide de rincege.

Voyant lumineux. Un voyant lumineux sur le bandeau frontal du lave-vaisselle indique quand il faut remettre du liquide de rincege.

INDICATEUR OPTIQUE

VOYANT LUMINEUX

Détachant

Le détergent est versé dans un réservoir situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinçage.

Après avoir versé le détangent, refermer le couvercle du distributeur.

Certains programmes requièrent en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.

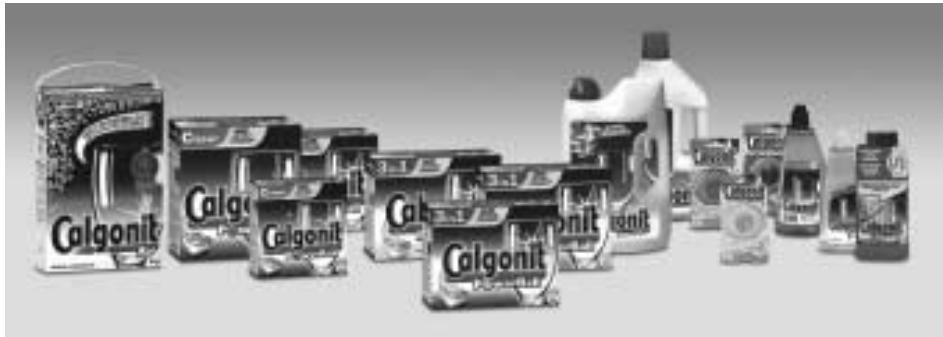

Il existe des détergents en pastilles, en poudre et liquides.

Veuillez consulter la quantité de détergent nécessaire sur le tableau de programmes.

L'utilisation de détergents en pastilles à la place des produits traditionnels (sel granulé, détergent en poudre, liquide de rinçage), peut réduire la performance de l'appareil, en particulier sur des programmes courts et/ou à des températures peu élevées de lavage.

Si vous observez des problèmes de performance, comme par exemple un voile blanchâtre sur la cuve ou la vaisselle, des dépôts de calcaire, ou un séchage peu efficient, nous vous recommandons de n'utiliser que des produits traditionnels.

N'oubliez pas que, après le retour au sel traditionnel, plusieurs programmes seront nécessaires pour que la machine récupère sa performance initiale et que toutes les traces disparaissent sur la cuve et la vaisselle.

Si vous souhaitez utiliser des produits combinés en pastilles, lisez attentivement les instructions et indications figurant sur l'emballage!

En cas de doute, veuillez consulter le fabricant du produit.

Les réclamations directement liées à l'application de ces produits ne sont pas couvertes par la garantie!

Types de vaisselle

Tous les types de vaisselle ne sont pas adaptés pour être lavés dans un lave-vaisselle. Il ne faut pas introduire de pièces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur. Les couverts inoxydables peuvent être lavés sans aucun problème ; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux car ils risqueraient de se tâcher en surface.

Les pièces en aluminium peuvent se décolorer avec le temps.

La décoration peut se ternir sur des pièces en porcelaine qui ne seraient pas de grande qualité.

Ne laver que les verres qui sont lavables en lave-vaisselle.

Assurez-vous que la vaisse supporte le lavage en lave-vaisselle.

Mise en place de la vaisselle

Il est très important de bien positionner la vaisse dans les paniers pour garantir un lavage parfait.

Le panier inférieur sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la "bouche" vers le bas.

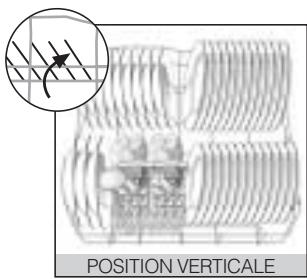

Si votre modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.

EN-50242

Important

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

Les couverts, a

l'exception des couteaux, doivent être mis dans le panier acouverts en veillant à ce que les manches soient dirigées vers le bas.

Dans le panier

supérieur, sont placées les pièces les plus délicates telles que des tasses, des verres, des pièces en porcelaine, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mettre en place des verres à vin.

Si vous choisissez le

programme Express ou la fonction Charge

Supérieure, vous devrez mettre la vaisselle dans le panier supérieur.

Par contre, si vous choisissez la fonction

Charge Inférieure, vous devrez charger uniquement le panier inférieur.

POUR 12 COUVERTS EN-50242

Important

Après avoir chargé le lave-vaiselle, assurez-vous que les bras d'aspersion tournent sans obstacle et que les couverts n'empêchent pas l'ouverture du distributeur de détergent.

Réglage des paniers

Les paniers peuvent être réglés en fonction du chargement.

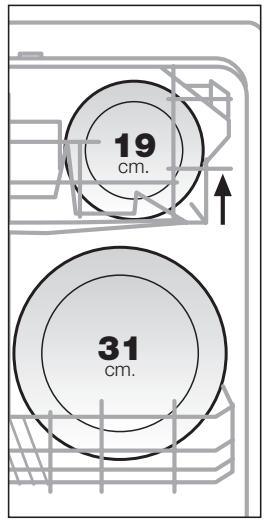

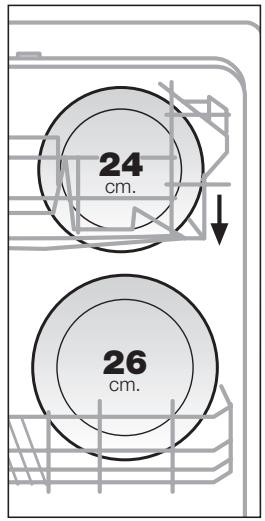

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm en haut et de 26 cm en bas.

Peut se régler sans avoir à le retirer de ses rails, même avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées latérales. Assurez-vous que les deux côtés sont à la même hauteur; si ce n'est pas le cas, mettez le panier de niveau.

Panier supérieur modulo b:

Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Installez le panier à la hauteur voulue. Remettez le taquet en place en vous assurant qu'il fasse butée au fond du rail; un "clic" sec se fait entendre en fermant.

Selection du programme de LAVAGE

Pour sélectionner le programme de lavage, procéder comme suit:

Sélectionnez le programme.

Appuyez sur la touche ON/OFF.

Touches fonctions additionnelles.

En fonction du modèle choisi, lave-vaiselle disposera de touches additionnelles qui, selon le programme sélectionné, devront être enforcées.

Plusieurs types de programmes sont disponibles, en fonction du modèle de lave-vaiselle. Veillez à bien sélectionner le programme de lavage, en fonction du degré de salissure, de la quantité et du type de vaisse.

TABLEAU DES PROGRAMMES - MODÈLE À 1 TOUCHE

POSITION DE LA COMMANDE	TYPE DE PROGRAMME	TEMPÉRATURE °C	TYPE DE VAISSELLÉ	QUANTITÉ DE DÉTERGENT (g.)
1	Prélavage	Froid	Pour vaisselle qui ne va pas été lavée immédiatement	Sans détergent
2	Intensif	65	Pour vaisselle et casseroles très sales	25 + 15
3	Normal	65	Pour vaisselle et casseroles très sales	25 + 15
4	Économique	65	Pour vaisselle peu sale	25

TABLEAU DES PROGRAMMES - MODÈLE À 2 TOUCHES

POSITION DE LA COMMANDE	TOUCHES ADDITIONNELLES	TYPE DE PROGRAMME	TEMPÉRATURE °C	TYPE DE VAISSELLÉ	QUANTITÉ DE DÉTERGENT (g.)
1	-	Prélavage	Froid	Pour vaisselle qui ne va pas être lavée immédiatement	Sans détergent
2	-	Intensif	65	Pour vaisselle et casseroles très sales	25 + 15
3*	-	Normal	55	Pour vaisselle et casseroles très sales	25 + 5
4	e	Économique	55	Pour vaisselle peu sale	25
5	-	Rapide	55	Pour vaisselle très peu sale	25

• Le programme 3, programme normalisé selon EN-50242

TABLEAU DES PROGRAMMES - MODÈLE À 3 TOUCHES

POSITION DE LA COMMANDE	TOUCHES ADDITIONNELLES	TYPE DE PROGRAMME	TEMPÉRATURE °C	TYPE DE VAISSELLE	QUANTITÉ DE DÉTERGENT (g.)
1	-	Prelavado	Froid	Pour vaisselle qui ne va pas être lavée immédiatement	Sans détergent
2	-	Intensif	65	Pour vaisselle et casseroles très sales	25 + 15
3*	-	Normal	55	Pour vaisselle et casseroles très sales	25 + 5
4	€	Economique	55	Pour vaisselle peu sale	25 + 5
4	I	Délicat	45	Spécial verre	25
5	-	Rapide	55	Pour vaisselle très peu sale	25

TABLEAU DES PROGRAMMES - MODÈLE À 4 TOUCHES

POSITION DE LA COMMANDE	TECLAS ADICIONALES	TYPE DE PROGRAMME	TEMPÉRATURE °C	TYPE DE VAISSELLÉ	QUANTITÉ DE DÉTERGENT (g.)
1	-	Prélavage	Froid	Pour vaisselle qui ne va pas être lavée immédiatement	Sans détergent
2	-	Intensif	65	Pour vaisselle et casseroles très sales	25 + 15
3*	-	Normal	55	Pour vaisselle et casseroles très sales	25 + 5
4	e	Économique	55	Pour vaisselle peu sale	25 + 5
4	I	Délicat	45	Spécial verre	25
5	-	Rapide	55	Pour vaisselle très peu sale	25

• Le programme 3, programme normalisé selon EN-50242

Demi-charge

Si votre lave-vaisselle dispose de la touche 1/2, vous avez la possibilité de laver une demi-charge (6 couverts). Pour ce faire: 1) sélectionner le programme, tel qu'indiqué sur les tableaux correspondants; 2) appuyer sur la touche 1/2 et 3) déposer la vaisselle dans le panier supérieur. La quantité de détergent à ajouter est de 15 + 5g pour le Programme Intensif et de 15g pour les autres programmes.

TABLEAU DES PROGRAMMES - MODÈLE À 5 TOUCHES

POSITION DE LA COMMANDE	TECLAS ADICIONALES	TYPE DE PROGRAMME	TEMPÉRATURE °C	TYPE DE VAISSELLÉ	QUANTITÉ DE DÉTERGENT (g.)
1	-	Prélavage	Froid	Pour vaisselle qui ne va pas être lavée immédiatement	Sans détergent
2	®	Intensif	65	Pour vaisselle et casseroles très sales	25 + 15
3*	-	Normal	55	Pour vaisselle et casseroles très sales	25 + 5
4	€	Économique	55	Pour vaisselle peu sale	25 + 5
4	I	Délicat	45	Spécial verre	25
5	-	Rapide	55	Pour vaisselle très peu sale	25

• Le programme 3, programme normalisé selon EN-50242

Déroulé du programme de LAVAGE

Si le lave-vaisselle est en fonctionnement et...

Vous souhaitez introduire une pièce supplémentaire dans le lave-vaisselle. Vous souhaitez modifier le programme de lavage.

NOTE : Pour des raisons de sécurité, le programme tarde quelques secondes à redémarrer.

1. Appuyer sur la touche On/Off.
2. Introduire la pièce dans le lave-vaiselle et/ou modifier le programme de lavage.
3. Appuyer sur la touche On/Off.

Important

Ne pas ouvrir la porte du lave-vaiselle pendant le processus de lavage. Vous pourriez perturber le déroulement du programme.

PANNES de courant

Après une panne de courant, dès le retour de ce dernier, le lave-vaisselle

poursuit automatiquement le cycle engagé avant la panne.

Conseils de BASE

Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.

a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre appareil. b Dispossez correctement la vaisselle. Pour une qualité optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacles. La vaisselle doit aussi être correctement positionnée afin qu'elle puisse être totally aspergée d'eau. c Choix du programme. Choisissez bien le programme de lavage, selon vos besoins (voir tableau des programmes pag. 56-57).

Maintenance et entretien de l'appareil

Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle.

Réalisez tous les trois mois les opérations suivantes :

Nettoyage du filtre. - Nettoyage des bras d'aspersion. Nettoyage intérieur. - Nettoyage extérieur. Vous rallongerez ainsi la durée de vie de votre lave-vaisselle.

Important

Laissez le lave-vaisselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.

Nettoyage du filtre de LAVAGE

Le filtre est composé de deux ou trois pièces, (selon les modèles) : filtre interieur, filtre extérieur et le protecteur des filtres. Il se situant dans la partie BASSE du lave-vaisselle sous le panier inférieur.

Après avoir retiré le panier inférieur, démontez le filtre interieur en le tournant vers la gauche et en tirant vers le haut.

Retirez le filtre extérieur.

Retirez le filtre protecteur (selon les modèles).

Il faut impérativement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur. Mettez en place le filtre interieur dans son orifice et tournez-le vers la droite jusqu'à buter.

Le troisième bras d'aspersion (suivant modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :

Le troisième bras d'aspersion se démonte en faisant pression vers le haut et en le dévissant.

Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement.

Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.

Les laver sous un jet d'eau à l'aide d'une éponge qui ne raye pas.

Les gicleurs doivent être bien propres. Si un giclueur est bouché, il faudra le déboucher.

Montez les bras d'aspersion.

Important

Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle de la prise électrique

Nettoyage de l'interieur de l'appareil

Il faut nettoyer le lavevaisselle tous les trois mois pour éliminer les saletés logées dans la machine. Au lieu d'utiliser du détergent,

utilisez du produit spécial nettoyant pour les lave-vaisselle (suivre les instructions du fabricant pour son utilisation)

Nettoyage de l'exterieur de l'appareil

Pour nettoyer l'extérieur, utilisez un chiffon imprégné d'eau savonneuse. Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Séchez avec un chiffon.

Important

Par mesure de sécurité, vérifie que la machine n'est pas en marche pendant le nettoyage.

Diagnostic et solution aux problemes

Si vous détectez un problème dans l'utilisation de votre lave-vaiselle, vous pourrez notamment la solution en consultant les indications qui suivent.

Si ce n'est pas le cas, contactez le SERVICE TECHNIQUE auquel vous préciserez au moins les symptômes de la panne que vous constatez.

Pourquoi le lave-vaisselle ne se met pas en fonction ?

Véri fi ci :

• Il n'y a pas de tension sur le réseau électrique. -La prise de courant n'est pas bien enfoncée.
• Les fusibles de l'installation électrique ont sauté
• Le lave-vaisselle n'est pas branché.
• Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente). - La porte du lave-vaisselle est mal fermée. - Vous n'avez pas appuyé sur la touche Départ.

Le lave-vaisselle se met en fonction mais l'eau n'arrive pas

Vérifier si :

• Il n'y a pas d'eau dans le réseau.
• Le robinet d'arrivée d'eau est fermé.
• Le filtre de l'électrovanne d'arrivée d'eau est bouché.

Il ne vidange pas, l'eau reste dans la cuve

Vérifier si :

• Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
• Le tuyau de vidange est bouché ou plié.
• Les filtres sont bouchés.
• Le programme sélectionné n'est pas encore terminé.

Levoyant de manque de sel regénérant ne s'éteint pas

Vérifier si :

• Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère. - La dureté de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyant restera always allumé.

- Des traces de détergent restent dans le distributeur ou sur la contre-porte

Vérifiersi :

• Un élément de vaisselle empêche l'ouverture du distributeur.
• Le détergent est périmé ou est impropre au lavage en machine à laver la vaisselle.
• Les bras d'aspersion heurtent un élément de la vaisselle.
• Les gicleurs des bras d'aspersion sont bouchés.
• Le distributeur de dédTangent était humide lorsque vous avez mis le dédTangent. Le distributeur doit être sec.

- Formation de mousse inhabituelle à l'intérieur de la cuve :

-Vous avez utilisé du détergent pour lavage à la main au lieu de détergent spécial lave-vaisselle.

- Consomme beaucoup de sel régénérant

Véri fi ci :

• Le couvercle du réservoir à Sel n'est pas bien fermé.
• Le niveau de consommation de Sel n'est pas bien réglé.

- Le lave-vaisselle émet des bruits bizarres

Vérifiersi :

• Vous n'avez pas correctement positionné la vaisselle.
• Les bras d'aspersion heurtent un élément de la vaisselle.

Restes de saleté ou résidus d'aliments sur la vaisselle

Vérifier si :

• Le filtre de lavage est mal positionné, sale ou bouché.
• Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une piece de la vaisselle.
• Le détergent n'est pas conforme ou est insuffisant. -La vaisselle n'est correctement positionnée. Certaines pièces se touchent entre elles.
• Les paniers sont trop chargés.
• Le programme de lavage sélectionné n'est pas ajusté. -La vidange est bloquée.
• Des résidus d'aliments trop secs collent à la vaisse.

La vaisselle sort blanchie

Vérifiersi :

• Pas assez de détergent ou de liquide de rinçage.
• Le couvercle du réservoir à Sel est mal fermé.
• Le réservoir à Sel n'a plus d'eau ni de sel. -L'adoucisseur n'est pas bien réglé en fonction de la durée de l'eau.
• Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.

La vaisselle n'est pas bien sèche

Vérification : - Il manque du liquide de rincage. - La régulation du liquide de rincage n'est pas adéquate. - La vaisse est mal positionnée. - La vaisselle est retirée trop tôt. - Le programme de lavage n'est pas celui qui convient.

Le verre ou le cristal sort avec un aspect laiteux ou rayé

Vérifiersi :

• Les pièces ne sont pas lavables en lave-vaissette.
• Le détergent ne convient pas.
• Le verre ou le cristal dessort avec un aspect opaque
• Il manque de liquide de rinçage.
• Les verres et les couverts dessortent voilés et les verres présentent un aspect métallique

Dosage excessif de liquide de rince.

• Les pièces en acier inoxydable ou en acier fin sont tachées

Vérifier si :

• Les pièces ne sont pas lavables en lave-vaissette. -La vaisselle n'est pas bien positionnée.
• Trop de détergent utilisé pour le lavage.
• Acier de qualité faible.
• Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.

Information pour la correcte gestion des déchets d'appareils électriques et électroniques

À la fin de la vie utile de l'appareil, ce dernier ne doit pas être éliminé mélangé aux ordures ménagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agrées par les administrations locales, ou aux prestataires qui facilitent ce service. L'élimination séparée d'un déchet d'électroménager permet d'éviter d'éventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit vise à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.

Pour davantage d'informations, contacter les autorités locales ou votre revendeur.
