MODE D'EMPLOI M 300 TC ELECTRONIC

• Lisez ces instructions.
• Conserve ces instructions.

• Tenez compte des averissements.

• Suivez toutes les instructions.

• Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Le symbole de l'éclair dans un triangle prévient l'utilisateur d'une tension dangereuse non isolée à l'intérieur de l'appareil. Cette tension est

suffisante pour représentier une menace sérieuse d'électrocution.

Le symbole représentant un point d'exclamation prévient l'utilisateur de la présence d'instructions importantes relatives à la maintenance et à l'utilisation de l'appareil.

Attention!

N'tutilisez pas cet appeareil prse de I'eau.
- Protégez cet apparéil des projections de liquides. Ne posez aucun objet contenant des liquides sur l' apparéil (vases, bouteilles et autres).
- Nettoyez l'appareil à l'aide d'un tissu doux et sec.
- Veillez à ne pas obstruer les ouïes de ventilation de l'appareil et installez-le conformément aux instructions du fabricant.
- N'installez pas l'appareil à proximé d'une source de chaleur (radiateur, convecteur, four, etc...), y-compris les amplificateurs.
- N'installez pas cet apparéil dans un espace confiné.
Cet apparéil doit être relié à la terre.
- Utilisez un cordon secteur avec prise de terre du type de celui fourni avec l'appareil.
- Veillez à ce que l'appareil soit toujours relié à la terre. Veillez également à respecter la polarisation de la prise secteur. Le dispositif de mise à la terre est garant de votre sécurité. Si la fiche secteur ne correspond pas à la prise, faites replacer cette prise secteur par un électricien.
- Notez bien que chaque type de cordon correspond à des caractéristiques d'alimentation spécifique. En cas de doute, contactez votre revendeur TC Electronic.
Utilisez toujours le cordon approprié. Voir tableau ci-dessous :

Tension	Fiche secteur.
110-125 V	UL817 et CSA C22.2 n° 42.
220-230 V	CEE 7 page VII, SR section 107-2-D1/IEC 83 page C4.
240 V	BS 1363 de 1984. Caracteristiques pour câbles 13 A avec fusible et prise murale sans interrupteur.

• Cet apparéil devra être installé à proximité directe de la prise secteur. La déconnexion du secteur devra pouvoir être réalisée facilement.
• Cet apparéil utilise un interrupteur principal unipolaire et n'est par conséquent pas coupé du secteur même lorsque l'interrupteur est en position Off. Pour couper complètement la liaison secteur, débranche le cordon d'alimentation.
• Protégez le cordon secteur de tout piétinement et de tout pincement, notamment à l'endroit où le cordon sort de l'appareil ou pres de la fiche.
• Utilisez uniquement les fixations et accessoires spécifiés par le fabricant.

• Utilisez uniquement les chariots de transport et les supports recommendés par le fabricant ou vendus avec l'appareil. Lorsque vous déplacez l'appareil voirlez tout particulièrement à ce que celui-ci ne puisse pas basculer et blesser des personnes.

• Débranchez l'appareil lors d'orages ou en cas de non utilisation prolongée.

• N'ouvre eneldom cas l'appareil; risque d'électrocution.

Attention :

Vouies estes informé que toute modification apportee a l'appareil et non approvuee explicitement par ce mode d'emploi peut entrainer une interdiction pour vous d'utiliser ledit appareel.

Maintenance

• Contactez un service technique agrée pour toute opération de maintenance.
• Aucun élément n'est réparable par l'utilisateur.
• Toutes les opérations de maintenance doivent être confiées à un personnel/agréé.
• Consultez le service de maintenance lorsque: le cordon secteur ou la prise secteur a ete endommagé, du liquide ou des objets se sont introduits dans l'appareil, l'appeil a ete exposé à la plue ou a l'humidité, montre des signes de dysfonctionnement ou est tombé.

Compatibilité electromagnétique

Cet apparéil a passé avec succès les tests relatifs aux équipements numériques de classe B (provision 15 des réglementations fédérales américaines).

Ces tests ont ete instaures afin de garantir une protection suffisante contre les interferences parasites en environnement residentiel.

Ce matériel génére, utilise et peut émettre des ondes radio qui peuvent, dans le cas d'une installation incorrecte, causeurs des interférences radio préjudiciaibles aux communications radio. Nous ne pouvons, en aucun cas, garantir l'absence totale d'interférences dans tous les cas d'installation.

Si cet équipement est source d'interférences radio et télévision parasites (verifiable en plaçant l'appareil sous/hors tension), nous vous encourageons viviment à résoudre le problème de la façon suivante :

• Réorientez ou déplacez l'antenne de réception.
  Eloignez l'appareil du récepteur.
• Connectez l'appareil à une ligne secteur différente de celle du récepteur.
• Consultez le revendeur du matériel ou un spécialiste radio/TV.

Pour les utilisateurs au Canada :

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Certificat de conformité

TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Danemark, declare que les produits :

M300 - Double processeur d'effets

• couvert par ce certificat et marqué du label CE répond aux normes suivantes :

EN 60065 Conditions de sécurité pour (IEC 60065) les-appareils électroniques sur secteur d'utilisation générale

EN 55103-1 Norme sur la famille des produits audio, video, audio-visuels et systèmes déclairage professionnelles pour spectacle. Partie 1 : Emission.

EN 55103-2 Norme sur la famille des produits audio, video, audio-visuels et systèmes déclairage professionnelles pour spectacle. Partie 2: Immunité.

relatives aux directives suivantes : 73/23/EEC, 89/336/EEC

Risskov, avril 2002

Anders Fauerskov

Président directeur général

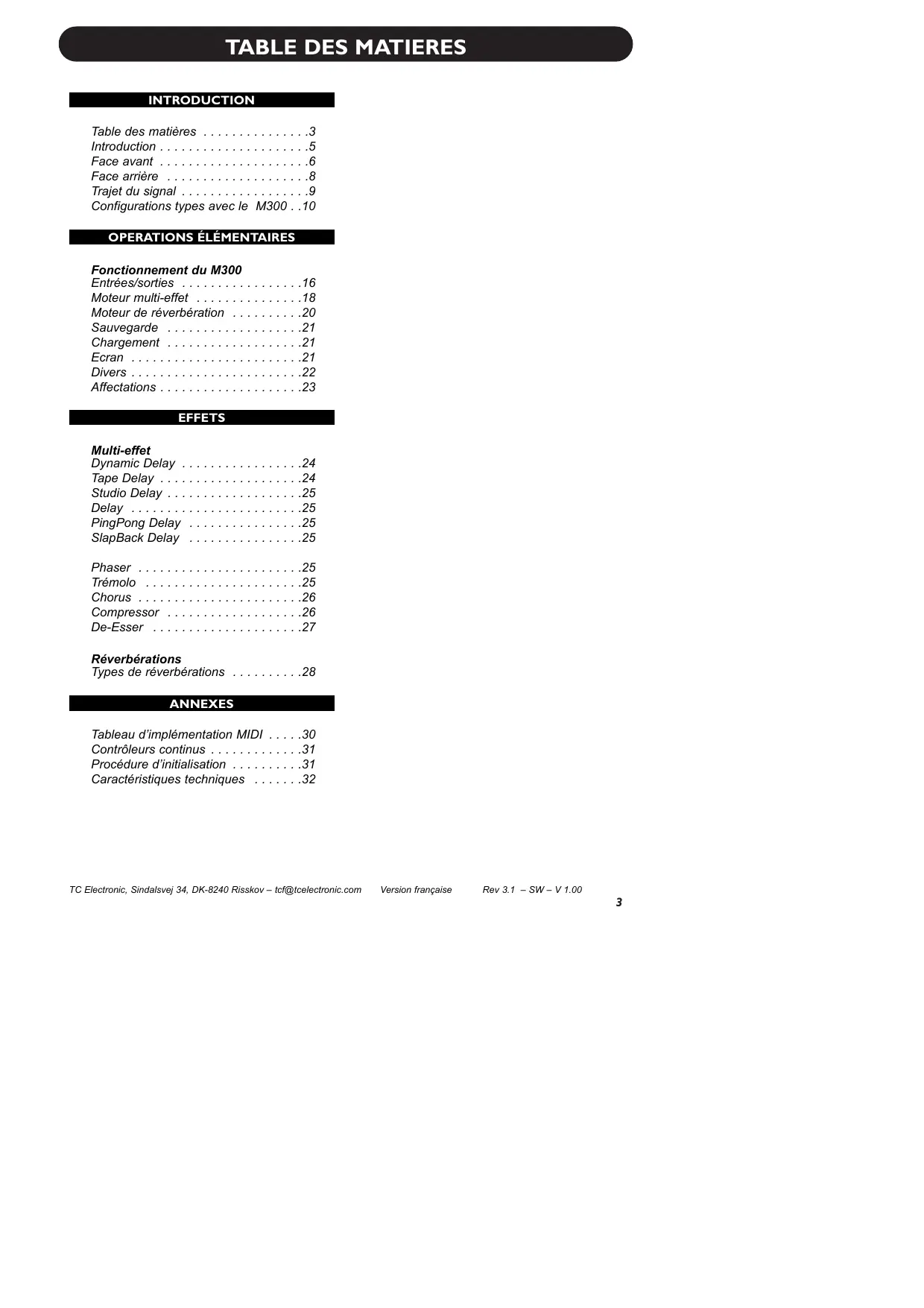

INTRODUCTION

Table des matieres 3

Introduction 5

Face avant 6

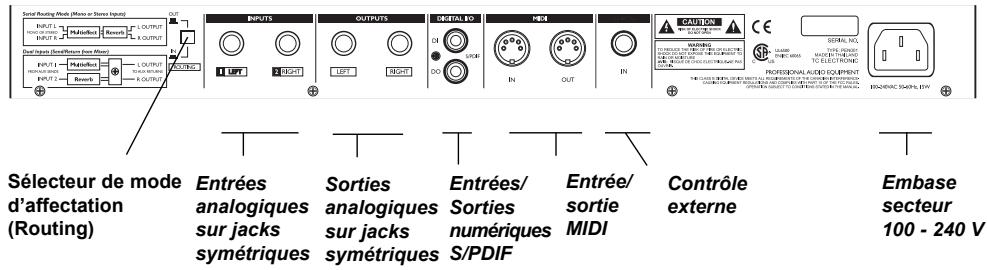

Face arriere 8

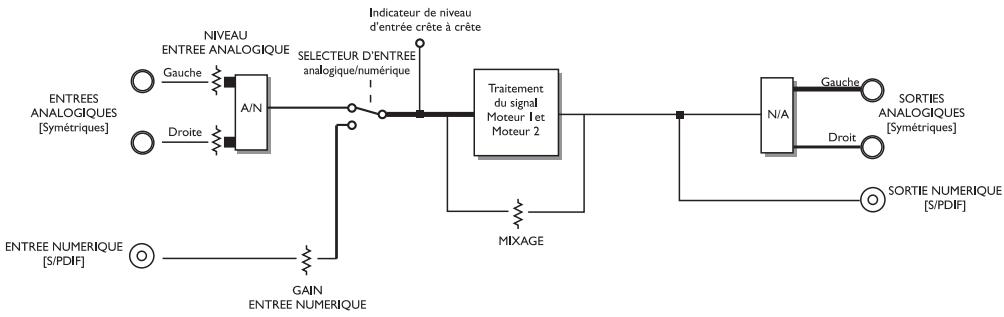

Trajet du signal 9

Configurations types avec le M300...10

OPERATIONS ÉLÉMENTAIRES

Fonctionnement du M300

Entrées/sorties 16

Moteur multi-effet 18

Moteur de réverbération 20

Sauvegarde 21

Chargement 21

Ecran 21

Divers 22

Affectations 23

EFFETS

Multi-effet

Dynamic Delay 24

Tape Delay 24

Studio Delay 25

Delay 25

PingPong Delay 25

SlapBack Delay 25

Phaser 25

Trémolo 25

Chorus 26

Compressor 26

De-Esser 27

Réverbérations

Types de réverbérations 28

ANNEXES

Tableau d'implementation MIDI 30

Contrôleurs continus 31

Procedure d'initialisation 31

Caracteristiques techniques 32

Suivez cette procédure de mise en œuvre rapide si vous étés impatient d'entendre les splendides effets que vous réservé le double processeur d'effets M300 :

• Deballez le M300 et assurez-vous qu'il n'a subit aucun dommage durant son transport.
• Lisez les consignes de sécurité.
• Prenez le temps d'enregistrer votre produit en ligne: www.tcelectronic.com ou renvoyez la carte d'enregistrement. Les utilisateurs enregistrés en ligne seront tenus informés par e-mail des mises à jour et des conseils et astuces d'utilisation.

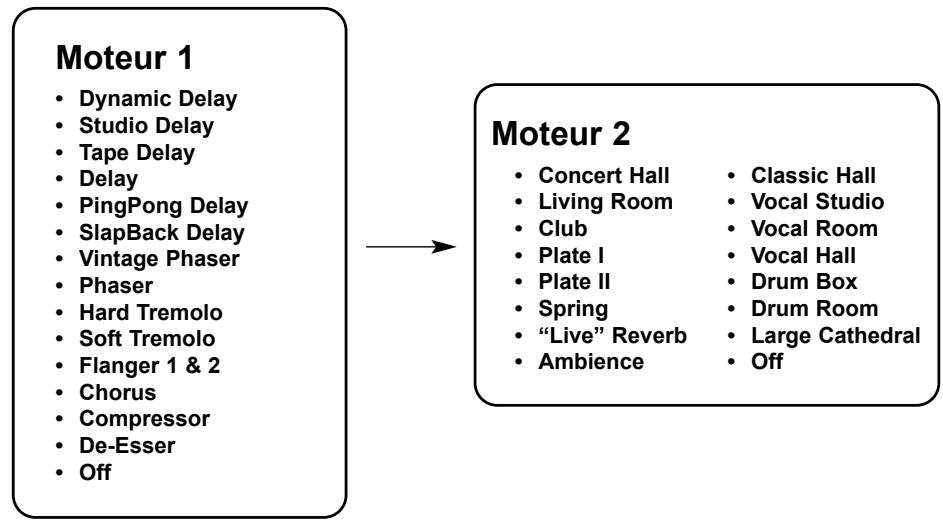

Considérez le M300 comme deux processeurs d'effets réunis dans un même apparéil. Nous nommérons ces processeurs des "moteurs". Le moteur multi-effet permet de créé les effets suivants : Délai, Chorus, Flanger, Phaser, Trémolo, Dé-esseur ou Compresseur.

Le moteur de réverbération cree quant à lui des effets du même nom.

Ces deux moteurs peuvent etre utilisés séparément ou etre combinés.

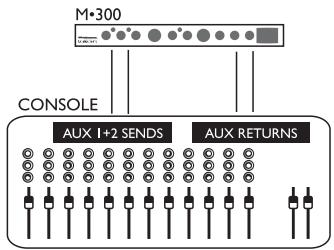

Connexions et affectations :

Le M300 offre deux options d'affection correspondant à deux modes de connexion.

Le mode d'affection (Routing) se règle en face arrêté et doit correspondre aux réglages courants.

Mode série

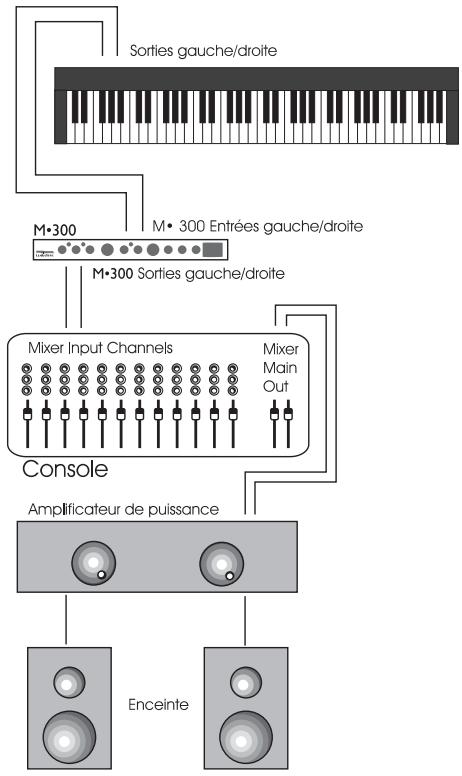

Mode double depart/retour

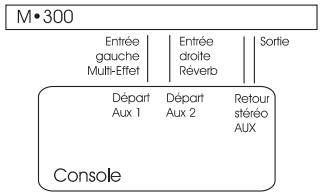

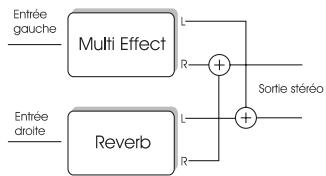

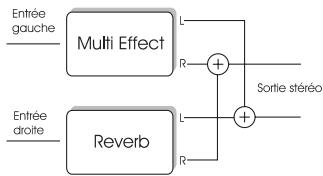

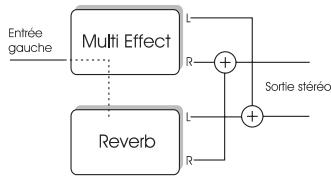

Série (selecteur en position OUT)

• Utilisation des deux moteurs en série.

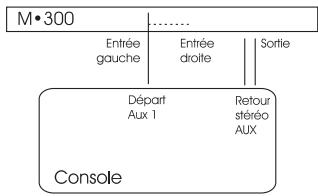

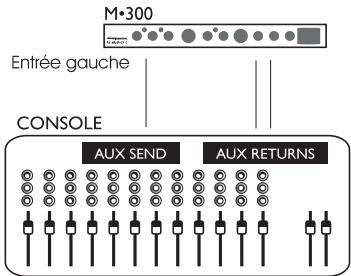

Double départ/retour (selecteur en position IN) - Idéal pour transmettre un signal par 2 départ AUX depuis votre mélangeur et renvoyer un signal sur un canal Aux stéreo ou sur 2 canaux.

Voir en page 22 pour obtenir de plus amples formations sur les affectations.

• Placez le système sous tension une fois toutes les connexions audio réalisées.
• Placez le M300 en mode Preset Off à l'aide de la touche PRESET ON/OFF :

Le M300 est en mode Preset Off lorsqu l'écran est tel que représenté ci-dessus.

• Réglez toutes les commandes en position 12 heures.

(en mode double départ/retour, réglez MIX sur 100% ).

• Sélectionnez un effet du bloc multi-effet
• Sélectionnez une réverb du bloc de réverb.
• Transmettez les données audio au M300.
• Réglez le niveau d'entrée juste sous le niveau auquel les 2 tímoins INPUT PPM s'allument en rouge.
• Reglez le niveau relatif entre signal traité et signal non traité sur l'ensemble du M300 à l'aide de la commande MIX.
• Réglez l'intensité relative du bloc multi-effet et du bloc de réverbération à l'aide du bouton EFFECT BALANCE.
• Editez à présent les réglages de chacun des 2 blocs pour obtenir les effets souhaités. Lorsque vous utilisez le mode double départ/retour, réglez toujours MIX sur 100% .

Si ce mode d'emploi ne répond pas à toutes vos questions, consultez notre support technique en ligne TC Support Interactive, disponible à l'adresse suivante: www.tcelectronic.com

Des versions mises à jour duprésent mode d'emploi pourront être téléchargees depuis notre site www.tcelectronic.com

INTRODUCTION

Merci d'avoir besoin le nouveau double processeur d'effets M300 de TC Electronic.

Le M300 est un processeur d'effets à double moteur extrémement simple d'utilisation. Nous sommes fiers de vousprésenter le M300 dans une gamme de prix aussi abordable sans aucun compromis sur la qualité. Fourni en effets haut de gamme et équipé d'une interface utilisateur intuitive, le M300 saura répondre à toutes vos attentes aujourd'hui et pour longtemps encore. Le M300 est si simple d'utilisation qu'il rend ce mode d'emploi presque obsoLète. Nous vous conseillons néanmoins de dire les informations sur les configurations élémentaires et les options d'aftection afin d'optimiser les performances de votre nouveau M300.

M300: La structure à double moteur qui vous permet de combiner différents effets avec des réverbérations de qualité exceptionnelle.

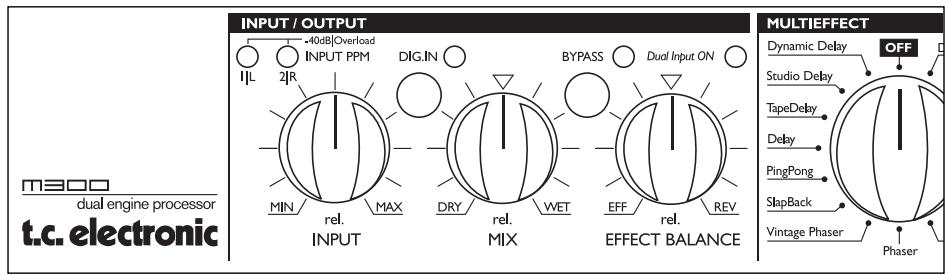

INPUT/OUTPUT

MULTIEFFECT

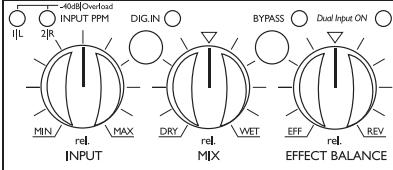

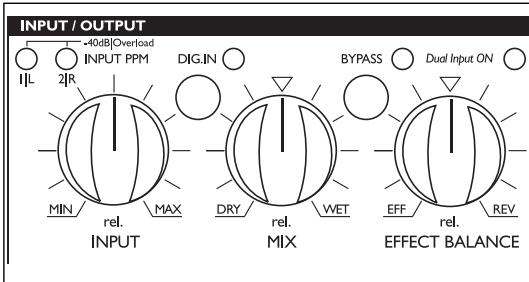

Potentiomètre INPUT

Réglage du niveau d'entrée.

Témoins 1/L et 2/R

Leds 3 couleurs indiquant le niveau sur les entrées gauche/droite.

Vert: -40 dB

Jaune: -6 dB

Rouge: -1 dB

Bouton MIX

Réglage du niveau relatif entre signal traité et non traité. Tournez à fond à droite pour un signal 100 % "traité".

Bouton EFFECTS BAL

Réglage du niveau relatif entre les moteurs multi-effet et réverbération. Pour une intensité maximale des deux moteurs, réglez en position 12 heures.

Touche et témoin led DIGI In LED éteinte

Entrée numérique désactivée.
Le M300 ne traite que le signal的前提 sur les entrées analogiques.

LED allumée en vert

Le M300 est correctement verrouillé sur le signal d'entrée numérique.

LED clignotante

Si vous seLECTIONnez Digital In mais qu'aucun signal numé rique n'est reçu, ou que ce signal est corrompu, le M300 se cale automatiquement sur son horloge interne et se replace en mode Analog.

Touche et témoin BYPASS

Le role de la fonction Bypass varie suivant le mode d'attention (Routing) besoin en face arrriere de l'appareil :

Mode double département/retour :

Le Bypass applique un "Mute".

Mode série :

Le Bypass transmet le signal d'entrée directement à la sortie.

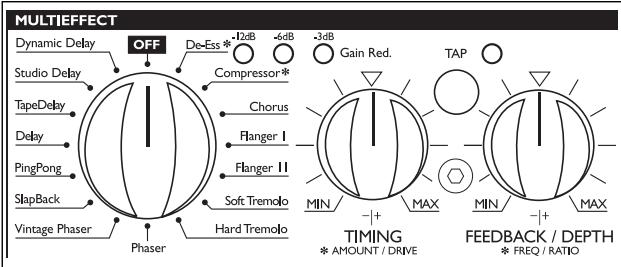

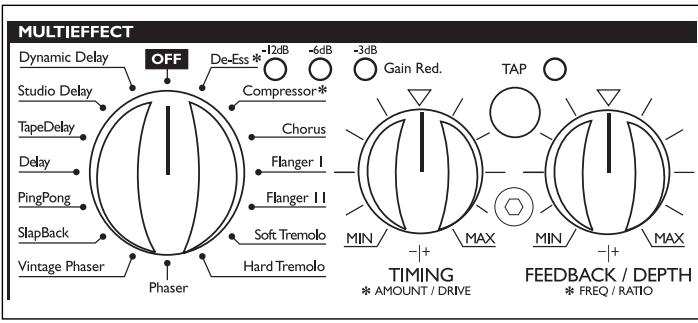

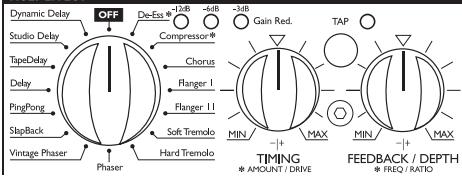

Sélecteur MULTI-EFFECT

Permet deCHOISIR entre la position Off et les 15 effets du moteur multi-effet.

Bouton TIMING et touche TAP

Appuyez sur la touche Tap sur chaque temps pour battre le rythme en cadence. Utilisez le bouton Timing pour multiplier le tempo saisi.

Plage de réglage: 0,5 à 2.

Example :

• Saisissez un tempo à 120 BPM. Soit 500 milliseconds entre chaque temps.
  Le bouton TIMING offre une plaque de réglage de 0,5 à 2, soit un début compris entre : 250 ms et 1000 ms.

Note: Le délambda Slapback désigne une plage de réglage plus réduite.

Bouton TIMING en réglage AMOUNT/DRIVE

Ce bouton présente des fonctions différentes avec les algorithmes Compressor et De-Esser (signalés par un astérisque *):

De-Esser : Intensité

Compressor : Saturation

Contrôle de la réinjection ou de la profondeur selon l'effet sélectionné.

Delay : Reinjection

Phaser : Profondeur

Tremolo : Profondeur

Flange : Profondeur

Chorus : Profondeur

FEEDBACK/DEPTH en réglage FREQ/RATIO

Ce bouton présente des fonctions différentes avec les algorithmes Compressor et De-Esser (signalés par un astérisque “*”):

De-Esser : Fréquence

Compressor : Taux

Témoins -3, -6, -12

Ces témoins led indiquent l'atténuation de gain appliquée lorsque les algorithmes Compressor ou De-Esser sont sélectionnés.

Note:L'algorithmé Compressor applique automatiquement un gain de sortie pour comprender naturellement la perte de gain.

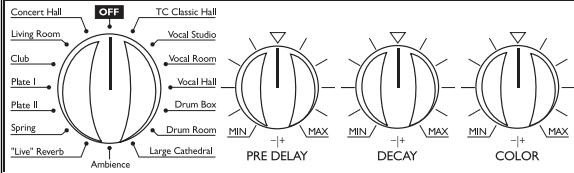

REVERB

PRESETS

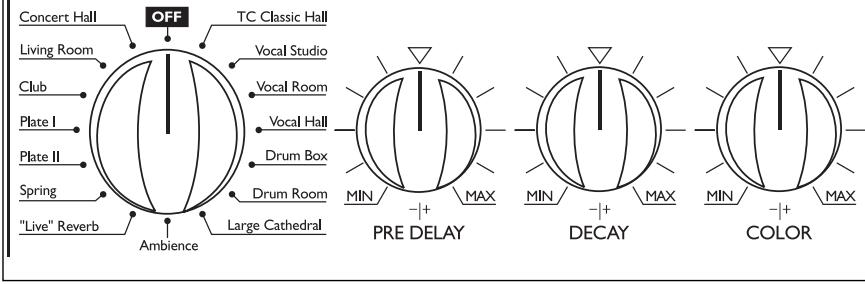

Sélecteur de REVERB

Permet deCHOISIR entre la position Off et les 15 effets de réverbération du moteur Reverb.

Bouton PRE DELAY

Réglage du pré-délai sur la réverbération sélectionnée.

Bouton DECAY

Réglage du déclin sur la réverbération sélectionnée.

Bouton COLOR

Réglage de la couleur de la réverbération sélectionnée.

LOAD/HOLD TO STORE

Cette touche offre 2 fonctions.

• Appuyez une fois sur cette touche pour charger le Preset sélectionné à l'aide des touches CURSOR HAUT/BAS.
• Appuyez sur cette touche et maintenez-la enforcée pour sauvegarder le preset en vigueur.

PRESET ON/OFF

Le M300 offre deux modes de gestion des Presets.

Mode Preset "Off": Les informations presentées ci-dessus s'affichent à l'écran, sans chiffres.

Dans ce mode, le M300 suit en temps réel les réglages d'effets de la face avant. Lorsque vous passez du mode Preset "On" au mode Preset "Off", les effets sont toujours mis à jour suivants les réglages des commandes en face avant.

Mode Preset "On":

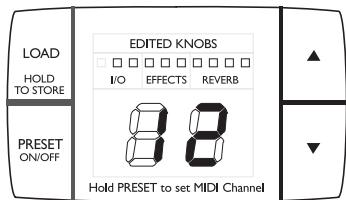

L'écran affiche le numero du Preset.

Dans ce mode, vous pouvez désir parmi les Presets User en appuyant sur les flèches HAUT/BAS puis sur la touche LOAD.

Note: Les seuls réglages d'usine en mémoire sur le M300 sont ceux proposés par défaut pour chaque effet.

Deux cas de figure sont possibles lorsque vous alternez entre les modes Preset On et Preset Off :

De "On" à "Off":

Preset mis à jour avec les réglages en face avant.
De "Off" à "On":

Le numero du dernier Preset charge clignote a I'ecran, mais le traitement est toujours applique suivant les réglages en face avant. Appuyez sur LOAD pour charger le Preset.

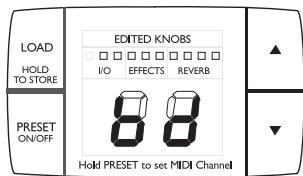

Sélection du canal MIDI

Maintenez la touche PRESET ON/OFF enforcée approximativement 2,5 secondes.

A l'aide des touches ARROW HAUT/BAS, selectionnez le canal MIDI souhaite 1 à 16 ou "o" pour OMNI (réception sur tous les canaux), ou OF pour ignorer les messages MIDI.

Appuyez une fois sur PRESET ON/OFF pour quitter le mode de sélection des canaux MIDI.

Témoins EDITED KNOBS

Ces témoins led ne sont utiles qu'en mode Preset "On". Ces témoins s'allument pour signaler que les commandes en face avant n'indiquent pas les réglages du Preset effectivement en vigueur.

Flèches HAUT/BAS

Permettent la seLECTION des Presets en mode Preset "ON".

Sélecteur ROUTING

Sélection entre les modes Dual Send/Return (double départ/retour) et Serial (série).

Mode double département/retour :

Le sélecteur est en position enfoncée et le témoin led vert en face avant est allumé.

Mode série :

Le sélecteur est relevé et le témoin led en face avant est étant.

Pour obtenir de plus amples informations sur les options d'aftection, reportez-vous aux pages 22-23. Consultez également les suggestions de configuration des pages 10-15.

Entrée analogue

Entrée analogue sur deux connecteurs jack 6,35 mm.

Utilisez l'entrée gauche avec les signaux mono.

Si vous connectez uniquement l'entrée gauche et utilisez le mode double département/retour, le signal d'entrée est

transmis aux deux moteurs ; vous pouvez ainsi utiliser le M300 comme deux processeurs d'effets indépendants avec une sortie commune.

Sortie analogue

Sortie stéreo analogue sur deux connecteurs jack 6,35 mm.

Pédale

Le connecteur Pedal Input yous offre une fonction de Bypass et une fonction de saisie du tempo général en cadence à l'aide de commutateurs de type pouvoir. Le tempo général sert au contrôle du retard.

Connecteur de type jack stéreo 6,35 mm avec signal de Bypass sur la pointe et signal Tap Tempo sur la bague.

M·300

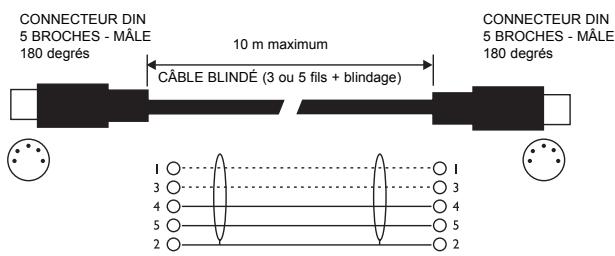

Cable MIDI

Cable à connecteurs jacks
Mono à Mono

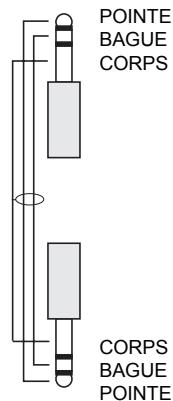

Câble à connecteurs jacks stéreo

Connexion et configuration du M300

Le M300 est très facile à mettre en œuvre. Il est cependant essentiel de connecter et de configurer correctement le M300 pour l'application envisagée. Par configuration d'un système, on sous-entend : connecter, sélectionner l'une des options d'aftection à l'aide du sélecteur en face arrêté et enfin régler la commande MIX en face avant. Recherche dans les 2 pages ci-après le type de configuration que vous projetez d'utiliser et suivez les instructions données.

Configuration

Scheme d'affection du M300

Double département/retour

Configuration avec console de mixage à deux départs AUX (ou plus). Utilisation des deux moteurs du M300 comme deux effets séparés avec une sortie.

• Sur la face arrête, Sélectionnez le mode double départ/retour en plaçant le bouton ROUTING en position "enfonnée".
• Connectez le départ AUX 1 à l'entrée gauche du M300.
• Connectez le départ AUX 2 à l'entrée droite du M300.
• Connectez les sorties gauche et droite du M300 aux retours AUX L/R stéreo sur AUX 1 ou AUX 2.
• Réglez la commande MIX de sorte que le signal soit traité à 100% . En l'occurrence, on ne souhaite pas transmettre de signal direct par le M300.
• Réglez le potentiamètre Input en position 12 heures.
• Reglez le bouton BALANCE en position 12 heures.
• Choisissez le type de réverbération et le type de multi-effet à l'aide des selecteurs en face avant.
• Réglez le niveau du return auxiliaire de la console à approximativement 50% .
• Augmentez progressivement le niveau des départs auxiliaires 1 et 2 sur les canaux de la console où vous souhaitez appliquer l'effet.
• Procedez au réglage fin du niveau d'entrée sur le M300 de sorte que les indicateurs de niveau en face avant restent allumés en orange et ne clignotent que rarement en rouge.

Configuration

Scheme d'affection du M300

Affectation en série

Cette configuration utilise le M300 comme un multi-effet connecté en série à une réverbération. Ce système est idéal si vous souhaitez appliquer de la réverbération à un signal déjà traité par l'un des multi-effets. L'illustration ci-contre représentée une configuration type pour la scene.

• Sur la face arrière, Sélectionnez le mode série en plaçant le bouton ROUTING en position "relevée".
• Transmettez directement le signal à niveau ligne de votre instrument ou de votre boîtier de direct aux entrées du M300 (utilisez l'entrée gauche pour les signaux mono).
• Connectez les sorties gauche et croite du M300 à la console ou au système d'amplification.
• Reglez le potentiemetre Input en position 12 heures.
• Reglez la commande MIX en position 12 heures.
• Réglez la commande BALANCE en position 12 heures.
• Procedez au réglage fin du niveau d'entrée sur le M300 de sorte que les indicateurs de niveau en face avant restent allumés en orange et ne clignotent que rarement en rouge.
• Sélectionnez le type de réverbération et le type de multi-effet à l'aide des selecteurs en face avant.

• Procedez a present au réglage fin :

• Niveau relatif (MIX) du signal traité et du signal non traité.

• BALANCE entre les deux moteurs.

Configuration

Scheme d'affection

"Configuration en parallele"

Cette configuration utilise le M300 comme un double processeur d'effets. Le traitement est appliqué sur un signal mono avec une sortie stéreo commune. (Entrée analogue uniquement)

• Sur la face arrière, Sélectionnez le mode double départ/retour en plaçant le bouton ROUTING en position "enfoncée".
• Connectez le départ AUX1 (ou autre) à l'entrée gauche. PAS de connexion à l'entrée droite. Le signal reçu sur l'entrée gauche est automatiquement transmis en interne à l'entrée droite du M300.
• Connectez les sorties gauche et droite du M300 aux retours stéreo AUX L/R sur AUX 1 ou AUX 2.
• Réglez la commande MIX de sorte que le signal soit traité à 100% . En l'occurrence, on ne souhaite pas transmettre de signal direct par le M300.
• Reglez le potentiomètre Input en position 12 heures.
• Réglez le bouton BALANCE en position 12 heures.
• Choisissez le type de réverbération et de multi-effet à l'aide des selecteurs en face avant.
• Réglez le retour auxiliaire de la console à environ 50% .
• Augmentez maintainant progressivement le niveau des départ AUX.
• Procedez au réglage fin du niveau d'entrée sur le M300 de sorte que les indicateurs de niveau en face avant restent allumés en orange et ne clignotent que rarement en rouge.

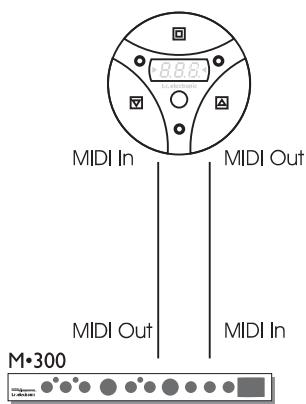

Contrôle du M300 par MIDI

Certaines fonctions du M300, dont le chargement des Presets, le réglage du tempo Tap peuvent être pilotées au moyen d'un apparéil MIDI externe. L'exemple suivant vous montre comment contrôle le M300 à l'aide d'un contrôleur au pied G·Minor* de TC Electronic. La liste complète des valeurs de contrôleurs continus est représentée en page 30.

• Connectez la sortie MIDI du G•Minor à l'entrée MIDI IN du M300.
• Connectez la sortie MIDI Out du M300 à l'entrée MIDI In du G•Minor.

Vous pouvez à présent charger les Presets en mémoire sur le M300 à l'aide des commutateurs HAUT/BAS du G*Minor. Vous pouvez également utiliser le commutateur HOLD pour saisir en cadence le tempo général.

• Pour obtenir de plus amples informations sur le G•Minor, reportez-vous au mode d'emploi du G•Minor. Ce dernier est disponible au téléchargement sur le site Internet www.tcelectronic.com

Configuration

Configuration

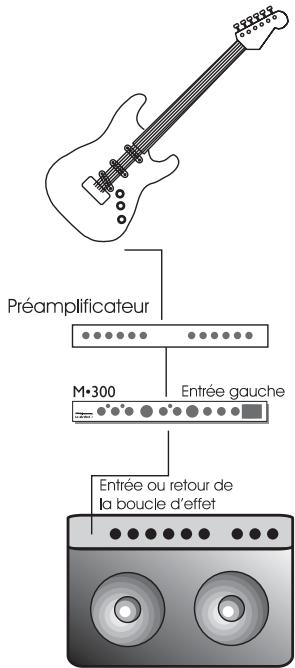

Configurations pour guitare

Cette configuration utilise le M300 comme un multi-effet connecté en série à une réverbération. Ce système est idéal lorsque vous souhaitez appliquer une réverbération à un signal déjà traité par l'un des multi-effets.

• Sur la face arrière, Sélectionnez le mode série en plaçant le bouton ROUTING en position "relève".
• Connectez la guitare à l'entrée du préampli.
• Connectez la sortie du préampli à l'entrée gauche du M300.
• Connectez la sortie gauche du M300 à l'entrée de votre amplificateur. Utilisez l'entrée normale (ou le retard pour une boucle d'effet) de votre Combo ou de votre tête d'ampli. Si vous utilisez un amplificateur de puissance standard et des enceintes, utilisez tout simplement les entrées.
• Réglez le potentiationnel Input en position 12 heures.
• Reglez la commande MIX en position 12 heures.
• Réglez la commande BALANCE en position 12 heures.
• Procedez au réglage fin du niveau d'entrée sur le M300 de sorte que les indicateurs de niveau en face avant restent allumés en orange et ne clignotent que rarement en rouge.
• Choisissez la réverbération et le multi-effet à l'aide des selecteurs en face avant.

• Procedez au réglage fin :

• Niveau relatif (MIX) du signal traité/non traité.

• BALANCE entre les deux moteurs d'effets.

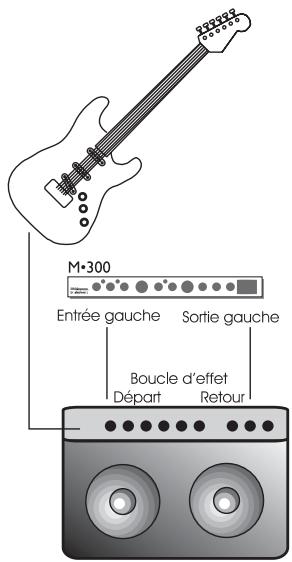

M300 dans une boucle d'effets

• Sur la face arrêté, Sélectionnez le mode série en plaçant le bouton ROUTING en position "relevée"
• Connectez la guitare à l'entrée de l'amplificateur.
• Connectez le départ de la boucle d'effets à l'entrée gauche du M300.
• Connectez la sortie gauche du M300 sur le_retour de la boucle d'effets.
• Réglez le potentiemètre Input en position 12 heures.
• Si la boucle d'effets est de type série (à voir dans le mode d'emploi de l'amplificateur), réglez la commande MIX en position 12 heures.

Si la boucle d'effets est en parallèle, réglez la commande MIX sur 100% (completement à droite).

• Réglez la commande BALANCE en position 12 heures.
• Procedez au réglage fin du niveau d'entrée sur le M300 de sorte que les indicateurs de niveau en face avant restent allumés en orange et ne clignotent que rarement en rouge.
• Choisissez une réverbération et un multi-effet à l'aide des selecteurs en face avant.

• Procedez au réglage fin :

• BALANCE entre les deux moteurs d'effets.

M·300

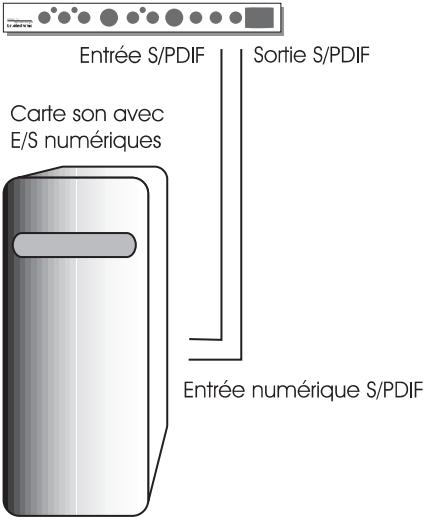

Configuration numérique - M300 en insertion

Configuration ideale si vous utilisez le M300 comme effet numérique en insertion sur le disque dur de votre système d'enregistrement. Cette configuration implique que vous disposiez d'une carte d'E/S S/PDIF.

• Sur la face arrête, Sélectionnez le mode série en plaçant le bouton ROUTING en position "relevée".
• Connectez la sortie numérique S/PDIF du M300 à l'entrée numérique de la carte son.
• Connectez la sortie numérique de la carte son à l'entrée numérique du M300.
• Configurez la carte son en horloge maître. Ce réglage est généralement désigné par "Internal Clock", "Internal Sync" ou "Master" (reportez-vous au mode d'emploi de votre logiciel d'enregistrement).
• Appuyez sur la touche DIGI IN du M300.
• Si le témoin DIGI IN brille en vert, le M300 est correctement verrouillé sur le signal numérique d'entrée.
• Si le témoin clignote, l'entrée numérique est bien sélectionnée maisaucun signal n'est reçu (durant plus de 5 secondes), ou alors, le signal est corrompu.

Le M300 se reverrouille automatiquement sur son horloge interne et revient en mode analogue; l'appareilcherche toujours à détecter les signaux numériques et le témoin en face avant continue de clignoter.

Vérifiez les connexions et assurez-vous que la carte son est bien configurée en maître.

• Une fois la configuration établie, vous pouvez utiliser le M300 comme un Plug-In en insertion dans votre application audio.

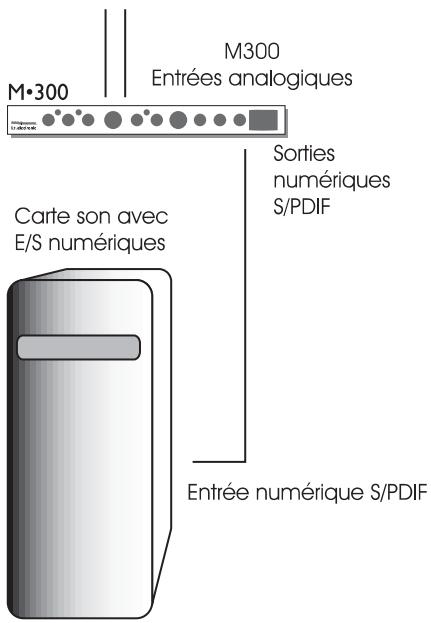

Configuration numérique - M300 en convertisseur A/N

Les convertisseurs analogiques/numériques qui équipent le M300 sont supérieurs à la plupart des convertisseurs intégrés aux cartes son de moyenne gamme. N'hésitez pas par conséquent à utiliser les convertisseurs A/N du M300 lors de vos enregistements Direct-to-Disk.

Transmettez au M300 un signal d'entrée analogue (de votre console ou le signal à niveau ligne de votre instrument, par exemple) et récapérez sur votre disque dur un signal de sortie numérique haute résolution.

Voussouspèvez bien sur appliquer des effets sur le signal enregistré,mais le role premier de cette configuration est de vous offrir laDMAEilleure conversion A/N possible, en ne sollicitant pas l'étage de conversion A/N de voitrécarte son.

• Sur la face arrière, Sélectionnez le mode série en plaçant le bouton ROUTING en position "relevée".

Note : Si vous n'appliquez aucun effet pendant l'enregistrement et utiliseze le mode Bypass, vous nevezCHOISIR le mode Serial.

• Transmettez un signal analogue sur une entrée analogique du M300.
• Connectez la sortie S/PDF du M300 à l'entrée numérique de votre carte son.
• Dans cette configuration le M300 fait office d'horloge maître, vous devez par conséquent régler la carte son en esclave.

Ce réglage est généralement désigné par "External Clock", "External Sync" ou "Slave" (reportez-vous au mode d'emploi de votre logiciel d'enregistrement).

• Pour une conversion A/N "pure", sans ajout d'effets, réglez les deux boutons de sélection d'effet sur "Off".
• Reglez le gain d'entrée à l'aide du potentiemetre INPUT.

Potentiomètre INPUT

Ce potentiemetre contrôle le niveau d'entrée des signaux analogiques et numériques. Il est essentiel que ce paramètre soit correctement regle pour que le M300 offre des performances optimes.

Plage de réglage d'entrée

Plage de réglage sur l'entrée analogue

Vers la gauche : -14dB

Au centre 0dB

Vers la droite : +10dB

Digital Input Range

Vers la gauche : -18dB

Au centre 0dB

Vers la droite +6dB

Témoins 1/L - 2/R

Témoins led trois couleurs :

Vert : Indique que vous etes largement sous le niveau d'ecretage.

Jaune : Performance optimale.

Rouge : Doit clignoter brievement sur les créées du signal transmis au M300.

Le potentiemetre Input regle le niveau sur les canaux gauche et droit. En cas d'ecart de niveau très important entre ces deux canaux, reglez le niveau de sortie sur l'appareil transmettant son signal au M300.

Touche DIG. IN

Le M300 vous permet deCHOISIR entre entree numerie et entree analogue.Le signal d'entree numerie de type S/PDIF est reçu sur les connecteurs RCA.

Pour selectionner/deselectionner l'entrée numérique, appuyez une fois sur la touche DIG IN.

Le témoin vert situé à côté de la touche DIG IN indique le statut en vigueur.

Témoin led étéint

L'entrée numérique est désactivée. Le M300 ne traite que le signal reçu sur son entrée analogique.

Le traitement est executé à la fréquence d'échantillonnage interne de 44,1 kHz.

Témoin led allumé en vert

Le M300 est correctement verrouillé sur le signal numérique d'entrée. Le signal numérique intégre des données d'horloge. Le M300 peut se synchroniser sur des fréquences d'échantillonnage à 44,1 ou 48 kHz qui sont, du reste, les plus courantes. Ex.: 44,1 kHz pour les CD standard.

Si vous sélectionnez l'entrée numérique mais qu'aucun signal numérique n'est reçu ou que le signal numérique est corrompu, le M300 se cale automatiquement sur son horloge interne et revient en mode analogue. L'appareilcherche toujours à détecter les signaux numériques et le témoin en face avant continue de clignoter. Si vous souhaitez rester en mode analogue, appuyez une fois sur la touche DIG de sorte que le témoin led cette de clignoter.

SECTION D'ENTRÉE/SORTIE

Témoin Dual S/R On

Ce témoin led est allumé (en vert) lorsque vous scélectionnez le mode d'affection double départ/retour à l'aide du sélecteur en face arrière. Pour obtenir de plus amples informations sur le mode double départ/retour, reportez-vous aux pages 22-23 du présent mode d'emploi.

Bouton MIX

Réglage du mixage entre signal traité/non traité. Le role de cette commande varie suivant le mode d'affectionChoisi:

En mode "Dual S/R", le bouton "Mix" contrôle le niveau relatif général du signal traité/non traité sur le multi-effet et sur la réverbération.

En mode "Serial", le role du bouton "Mix" de la section "Effects" dépend de l'effet sélectionné.

Touche BYPASS

La fonction Bypass varie suivant le mode d'af-. fectation selectionné.

Mode double départ/retour :

La touche Bypass fait office de touche Mute.

Mode série :

La touche Bypass permet de transmettre le signal source à la sortie sans qu'aucun traitement ne soit appliqué.

Bouton EFFECTS BAL.

Règle le niveau relatif des signaux des deux moteurs. Pour un niveau de sortie maximal des deux moteurs, réglez ce bouton en position 12 heures.

Avec un réglage complètement à gauche ou complètement à droite, un Bypass à 100% est appliqué à l'un des deux moteurs.

Moteur multi-effet

Seleur d'effet

Le sélecteur effet vous permet de désir entre la position Off et les effets suivants :

Témoins -12dB, -6dB, -3dB de réduction de gain

Ces tímoins led indiquent la réduction de gain applicée par les algorithmes Compressor et De-Esser.

Touche TAP et bouton TIMING.

Effets de décai :

Le tempo du décai se règle à l'aide de la touche TAP et du bouton TIMING.

La touche Tap vous permet de saisir le tempo général en cadence ; vous utilisez ensuite le bouton TIMING pour augmenter/reduire ce tempo. Le bouton TIMING sert en fait a "multiplier" le tempo utilisé dans les algorithmes de délambda.

La plage de réglage du bouton TIMING s'étend de 0,5 à 2.

Example :

Supposons que vous ayez saisi un tempo à 120 BPM à l'aide de la touche TAP. En réglant le bouton TIMING en position 12 heures, vous obtenez un-delai de 500 ms*.

Si vous tournez le bouton TIMING complètement à gauche, le décai est ramné à 250 ms (500 ms multipliees par 0,5).

Si vous tournez le bouton TIMING complètement à droite, le déliait passer à 2000 ms soit 2 secondes (500 ms multipliees par 4).

A la mise sous tension, le M300 est par défaut configuré avec un tempo à 120 BPM, mais comme nous l'avons vu ci-dessus, le tempo réel varie suivant le réglage du bouton TIMING

*Les temps de déliai de l'algorithmme Slapback Delay sont très courts par nature, la plage de réglage avec ce déliai est donc plus réduite.

MOTEUR MULTI-EFFET

Rôle du bouton TIMING avec les algorithmes De-Ess et Compression : Dans l'algorithmme De-Ess, le bouton TIMING est affecté au contrôle du paramètre Amount. Dans l'algorithmme Compressor, le bouton TIMING est affecté au contrôle du paramètre Drive.

Rôle du bouton TIMING avec les algorithmes Chorus. Flanger, Phaser et Tremolo : Augmentation/reduction du tempo. Rappel: Le réglage par défaut suggéré par TC Electronic est obtenu en plaçant le bouton en position 12 heures.

La fonction de ce bouton varie suivant l'algorithméselectionné.

Contrôle du paramètre Feedback pour : Tous les algorithmes de déali

Contrôle du paramètre Depth pour les algorithmes :
Chorus
Flanger
Phaser
Tremolo

Contrôle du paramètre Frequency pour l'algorithmé : De-Ess

Contrôle du paramètre Ratio pour l'algorithmme : Compressor

Pour obtenir de plus amples informations sur ces paramètres, reportez-vous au chapitre Multi-effet en pages 24-27.

REVERB

Moteur Reverb

Sélecteur Reverb

Ce sélecteur vous permet deCHOISIR entre "Off" et les différents types de réverbérations :

Pour appréciencer les réglages par défaut des différents types de réverbérations, réglez les boutons PRE DELAY, DECAY et COLOR en position "12 heures" (au centre). Procedez ensuite à un réglage fin en fonction de l'application envisagée.

Notez que la plage de réglage de ces différents paramètres varie suivant l'algorithmme choisi.

Exemple : Vous pouvez indiquer un temps de déclin beaucoup plus important sur une réverbération de type Classic ou Concert Hall Reverb que sur une réverbération de type Drum Box.

Bouton Pre Delay

Un court décai sépare le moment où le signal direct est reçu et celui où la réverbération commence à traiter ce signal. Réglez ce pré-délai de sorte que le signal source se désigne du signal de réverbération qui le suit.

Bouton Decay

Le déclin déterminé la longueur de la fin de la réverbération ; soit le temps nécessaire pour que le niveau de la réverbération diminue d'environ 60 dB.

Bouton Color

Ce bouton vous permet de modifier la "couleur" de la réverbération. Le paramètre Color peut faire varier le caractère de la réverbération du tout au tout, d'un son feuéré à un son ciselé et brillant.

Modes Preset On/Off

Le M300 propose deux modes de gestion des Presets radicalement différents. Appuyez sur la touche PRESET ON/OFF pour passer d'un mode à l'autre.

Mode "Preset On"

Ce mode vous permet de charger tous les Presets préalablement sauvegardés en mémoire. Le mode “Preset On” est actif lorsqu’écran indique un nombre compris entre 1 et 99.

Mode "Preset Off"

En mode Preset Off, le M300 traite le signal suivant la position des commandes en face avant. Dans ce mode, le son que vous entendez correspond aux réglages définis en façade.

Lorsque vous passez du mode Preset Off au mode Preset On, le numéro d'un Preset clignote à l'écran indiquant que vous doivent appuyer sur la touche LOAD pour charger effectivement les réglages de ce Preset.

Ecran

Témoins Edited Knobs

(uniquement en mode Preset ON)

Ces tímoins correspondant aux 10 commandes en face avant. Voir illustration ci-dessus. Ces tímoins vous indiquent quelles commandes en face avant ne correspondant pas aux réglages du Preset en vigueur.

Lorsque you tournez l'un des boutons et passsez par la position physique correspondant au Preset en vigueur, le paramètre est "capture", le témoin s'éteint et vous pouvez à nouveau éditer ce paramètre.

Chargement/sauvegarde

Chargement des Presets utiliseateur

• Passez en mode "Preset On" à l'aide de la touche PRESET ON/OFF. Le M300 est en mode Preset On lorsque l'écran indique le numéro de l'un des emplacements mémoire (1 à 99). Sélectionné le Preset souhaité (1-99) à l'aide des touches HAUT/BAS.
• Les chiffres clignotent à l'écran pour indiquer que le Preset affché n'est pas encore charge.
• Appuyez sur la touche LOAD pour charger le Preset ; les chiffres cesser de clignoter.

Sauvegarde des Presets utiliser

• Passez en mode "Preset On" à l'aide de la touche PRESET ON/OFF. Le M300 est en mode Preset On lorsque l'écran indique le numéro de l'un des emplacements mémoire (1 à 99).
• Sélectionnez l'emplacement mémoire (1-99) où vous souhaitez sauvegarder le Preset à l'aide des touches HAUT/BAS.
• Les chiffres à l'écran clignotent pour vous indiquer que vous n'avez pas encore sauvegardé le Preset.
• Maintenez LOAD (hold to store) enforcée pendant approximativement 2,5 secondes jusqu'à ce que les chiffres cèssent de clignoter.

Presets d'usine

Le M300 ne contient pas de Preset d'usine à proprement parler. Lorsque toutes les commandes sont en position 12 heures, le M300 est en position "neutre", c'est-à-dire que tous les paramètres sont régés tel que suggéré par TC Electronic. Si l'on considère les 16 positions des sélecteurs de multi-effet et de réverbération, on obtient 256 Presets "d'usine" au total.

Canaux MIDI

Un contrôleur MIDI externe peut vous permettre de charger et de contrôler les paramètres du M300. Afin que ce contrôleur puisse communiquer avec le M300, il est essentiel que ceux-ci communiquent sur le même canal MIDI. Le M300 peut être configuré pour receivevoir des données sur tous les canaux MIDI, ou sur un seul canal en particulier; voire être configuré pour ne les receivevoir sur aucun canal.

• Maintenez la touche PRESET ON/OFF enforcée. Le canal MIDI courant s'affiche à l'écran.

Lors de la première utilisation du M300 (en sortie d'usine), ou après une initiaisation, les informations suivantes s'affichent à l'écran (voir en page 31):

• ce qui indique que le canal 1 est sélectionné et que le M300 est en mesure de receivevoir les données MIDI sur le canal 1.

Utilisez les flèches HAUT/BAS pour sélectionner un canal MIDI (de 1 à 16).
- "O" correspond au mode Omni, grâce auquel le M300 est en mesure de receivevoir des données MIDI sur n'importe quel canal.
- "OF" indique que le M300 ignore tous les messages reçus, quel que soit le canal MIDI.
- Appuyez sur LOAD pour confirmer et quitter le menu.

Identifiant SysEx

Le numero d'identifant SysEx du M300 est tous jours identique au canal MIDI en vigueur.

Version du système d'application

Ce numero indique la version du "système d'application" (sert uniquement à des fins de maintenance).

• Maintenez enforcée la touche PRESET ON/OFF et utilisez les flèches HAUT/BAS pour sélectionner "AP" à l'écran.

La mention "AP" (pour application) et le numéro de version du système d'application clignont alternativement à l'écran.

Version du système d'interface (Front Software)

Ce numéro indique la version du système gérant les commandes en face avant de l'appareil (sert uniquement à des fins de maintenance).

• Maintenez enfoncée la touche PRESET ON/OFF et utilisez les flèches HAUT/BAS pour sélectionner “Fr” à l'écran.

La mention "Fr" (pour "Front Software") et le numero de système d'interface clignotent alternativement à l'écran.

Voudevezimpereativementutiliserlemode d'af
fection correspondantaovetrcfguration：

Affectation en série (Serial)

Dans ce mode, les deux moteurs sont placés en ligne, comme deux effets disposés l'un après l'autre ; le signal est d'abord traité par le moteur multi-effet puis par la réverbération.

Utilisez ce système d'aftection lorsque vous souhaitez les deux effets sur un même signal (vous pouvez évidemment n'appliquer qu'un seul des deux effets en réglient le sélecteur de l'autre moteur sur "Off").

Sélectionnez le mode série en face arrêté et connectez le M300 tel que représenté dans l'exemple ci-dessous :

En transmettant des signaux différents aux deux moteurs, vous pouvez utiliser le M300 comme deux proceseurs d'effets séparés avec sortie commune.

Exemple: Configuration recommende si vous souhaitez utiliser le M300 pour ajouter un délié à un signal de guitare sur un canal et une réverbération sur une voix sur l'autre canal :

Affectation en parallele

(Entrée analogue uniquement)

Ce système d'affection vous permet d'appliquer deux effets en parallele sur un signal mono.

• Sur la face arrêté, Sélectionnez le mode double départ/retour en plaçant le bouton ROUTING en position "enfonnée".
• Connectez une source mono à l'entrée gauche. Le signal d'entrée est maintainant dédouble et transmis aux deux moteurs (multi-effet et réverbération).

Les deux moteurs utilisent ensuite les sorties gauche et droite comme sorties communes.

Trajet du signal :

Connectez le M300 tel que représenté par le modele ci-dessous:

Vous trouvezed'autres configurations type aux pages 10 à 15.

Cette section du mode d'emploi revient sur la fonction des commandes en face avant et sur les paramètres des algorithmes de la section multi-effet.

Réglages du décai

Bouton TIMING

Le bouton TIMING et la touche TAP vous perméttent de définir le tempo des répétitions.
Vous saississez le tempo en cadence à l'aide de la touche TAP puis lui affectez un coefficient multiplicitateur à l'aide du bouton TIMING.
Plage de réglage du bouton TIMING: 0,5 à 2.
Voir examples ci-après.

Bouton FEEDBACK

Le bouton FEEDBACK détermine le nombre de répetitions du-delai. Laissez ce bouton en position 12 heures pour commencer avec le réglage suggéré par TC Electronic.

Example - Bouton TIMING

Voyons de plus pres comment s'utilisent les fonctions Tap Tempo et Timing :

Supposons que vous ayez selectionné l'algorithmé Studio Delay et saisi un tempo à 120 BPM à l'aide de la touche TAP. En réglant le bouton TIMING en position 12 heures, vous obtenez un-delai de 500 ms.

Si vous tournez le bouton TIMING complètement à gauche, le décai est ramné à 250 ms (500 ms multipliees par 0,5).

Si vous tournez le bouton TIMING complètement à droite, le délié passé à 2000 ms soit 1 seconde (500 ms multipliées par 2).

A la mise sous tension, le M300 est par défaut configuré avec un tempo à 120 BPM, mais comme nous l'avons vu ci-dessus, le tempo réel varie suivant le réglage du bouton TIMING

Sachez également que la plage de réglage varie suivant le type de décai sélectionné.

Ex. - Un algorithme de type Slapback se caractérisse par des déliés très courts. La plage de réglage sur cet effet est donc plus réduite qu'avac les autres algorithmes de déliai.

Lorsque vous utilisez le M300 dans une configuration de type double départ/re-tour, règlez le bouton MIX de manière à obtenir un signal 100% traité.

Types de déliés

Dynamic Delay

L'algorithmme Dynamic Delay, introduit avec succès sur le TC 2290, permet au niveau du décai d'être activement influencé par le niveau d'entrée.

Le principe en étant que le niveau des répetitions soit plus faible pendant le jeu (ou le chant) et plus élevé lorsque le signal d'entrée disparait.

Cette fonction permet de désigner clairément le signal source pendant le jeu et de l'accompagner délicatement par un délié durant les pauses entre les phrases.

A conditions que les réglages soient appropriés, vous serez étonné du résultat produit par un effet de délai ; d'autant que vous n'auriez peut-être jamais envisagé cette option avec le morceau en question.

Tape Delay

Cet algorithme émule les échos à bande Vintage. Avant l'ére du numéroique, les délays étaient créés sur un enregistrur à bande avec une boucle de décai et des têtes de lecture/enregistrement.

Vous n'êtes pas sans savoir que les enregistr.
treurs à bande analogiques ont tendance à

déteriorer/modifier le signal enregistré. L'enregistrement en est ainsi alteré par le pleurage et le scintillagement, combinés à la perte non négligeable sur les aiguus et dans une moindre mesure sur les graves. Cependant, s'ils sont bien dosés, ces artefacts peuvent apporter un effet particulièrement flatteur au morceau.

Entre autres choses, l'algorithmte Tape Delay du M300 intègre un filtré coupe-haut avec une fréquence de coupure relativement basse permettant d'imiter l'alteration des aigus provoquee par les échos à bande Vintage.

Comparez cet effet à l'algorithmme Studio Delay (beaucoup plus clair), qui présente une fréquence de coupure plus élevé pour juger lequel des deux apporte l'effect le plus harmonieux.

Studio Delay

Si on le compare à l'algorithmme Tape Delay, on constate que le Studio Delay restitue beaucoup plus clairément le signal transmis au M300.

Pour adoucir le décai ( comme on le fait souvent dans les studios de production), cet algorithme applique un filtré coupe-haut subtil avec une fréquence de coupure relativement élevé.

Delay

Délai standard. La puissance de traitement du M300 et les excellents convertisseurs 24 bits générent un décal de haute qualité sans détérioration du son.

PingPong Delay

Le principe de l'algorithmhe PingPong Delay est de faire alternatively "rebondir" les répetitions du délambda de droite à gauche dans le champ panoramicque, tout en maintainant le signal source dans sa position originale. L'effectSpecial ainsi obtenu utilise toute la largeur du champ stéreo.

Slapback Delay

Délai très court avec une seule ou très peu de répetitions. Cet effet sert généralement à doubler le signal pour donner un son plus massif. Des effets Slapback Delays courts sont souvent appliqués sur les guitares rythmiques Funk ; un peu plus longs sur les guitares Rockabilly ou le chant.

Phaser

Phaser et Phaser Vintage

Le Phaser Vintage utilise quatre filtres passetout. Ces filtres créé un effet de type de filtrer en peigne. Lorsque le son ainsi filtré est mélange au signal direct, le son apparait déphase.

Le Phaser standard utilise douze filtres passetout. Le nombre de filtres équipant cet algorithme étant plus élevé, le son du Phaser standard est plus doux que celui du Phaser Vintage.

Réglages du Phaser

Bouton TIMING

Sur l'algorithmhe Phaser, le bouton TIMING est dédié au réglage de la fréquence.

Sur l'algorithmhe Phaser le bouton FEED-BACK/DEPTH est dédié au réglage de la profondeur de l'effet.

Hard Tremolo/Soft Tremolo

Un effet de trémolo est une variation répétée du niveau contrôle par un LFO. Le M300 intègre un algorithme Hard Trémolo de forme "carree" et un algorithme Soft Trémolo avec une onde "triangle" (voir les illustrations ci-dessous). La différence entre les deux est assez marquee. Ecoutez et appéciez!

Soft Tremolo - Onde triangle

Sur l'algorithmte Tremolo, le bouton TIMING contrôle la fréquence de l'effet.

Un Chorus/Flanger est formé à partir d'un décai court modulé par LFO (oscillateur BASSE fréquence). La différence entre un Chorus et un Flanger tient à la durée du décai et au paramètre Feedback sur le Flanger.

La modulation appliquee au delai tres court produit de tres faibles variations de hauteur. Ces variations de hauteur combinées au signal direct produit le son de Chorus/Flanger.

L'effet de Chorus est généralement utilisé pour adoucir et donner du "coffre" au son alors que le Flanger s'apparente davantage au genre "effets spéciaux".

Flanger 1 et Flanger 2

La différence entre les deux tient au réglage de la réinjection (Feedback).

L'effet du Flanger 2 est plus intense grâce à une réinjection (Feedback) plus importante, à un filtrte coupe-haut mois élevé et à un-delai plus long.

Réglages du Chorus/Flanger

Bouton TIMING

Sur l'algorithmme Chorus/Flanger, le bouton TIMING contrôle la fréquence de l'effet.

Sur l'algorithmhe Chorus/Flanger, le bouton FEEDBACK/DEPTH contrôle la profondeur de l'effet.

Compressor

Avant de vous expliquer le fonctionnement du compresseur du M300, quelques petits rappels sur la notion de compresseur.

Rappels

Les compresseurs sont utilisés pour contenir la dynamique d'un signal. Lorsque le signal d'entrée dépasse un certain seuil, le compresseur réduit le niveau du signal selon le taux de compression fixé. Une fois la dynamique continue, le signal est beaucoup plus facile à contrôler (plus précis et régulier) sur une chaîne de production audio.

Illustration :

La compression est un outil particulièrement puissant. Avec un bon réglage du niveau de compression appliqué sur certains instruments, vous pouvez obtenir un résultat homogène et bien définiti. Une compression trop lourde produit généralement un signal sans dynamique, terre et moins musical.

Paramétres associés à la compression Threshold (seuil)

Dès que le niveau du signal d'entrée dépasse ce seuil, le signal de sortie est attenué selon le taux défini.

Ratio (taux)

Permet de régler "l'agressivité" de la réduction de gain appliquée au signal. Ex.: Avec un taux de 4:1 - une augmentation de 4 dB du niveau d'entrée au-dessus du seuil entraîne une augmentation de seulement 1 dB en sortie.

Attack (attaque)

L'attaque correspond au temps mis par le comprésseur pour appliquer la réduction de gain du paramètre Ratio. L'attaque du comprésseur du M300 est fixe.

Auto Make-up gain (gain de sortie)

La compression appliquée au-dessus du seuil tend à diminuer le niveau général du signal. Le gain de sortie automatique du M300 (que l'on retrouve également sur bon nombre de compresseurs) permet de compenser la chute du niveau liée au traitement.

Le niveau de sortie est ainsi conservé, seule la plaque dynamique est changée.

Réglages du compresseur

Pour une facilité d'utilisation optimale, nous avons rassemblé les réglages conventionnels de compression sous deux commandes :

Plus le réglage Drive est élevé, plus le seuil est bas et plus le compréseur est sollicité. En d'autres termes: Plus le réglage Drive est élevé, plus la compression est lourde.

Ce paramètre déterminé la réduction de gain appliquée au signal lorsque celui-ci dépasse le seuil (voir paramètre Drive).

De-Esser

Le dé-esseur est un type de compresseur permettant de supprimer les sibilantes. Il arrive féquement que ces sibilantes soient excessives sur les pistes de chant ; le traitement du dé-esseur sur ces pistes s'avéré alors avantageux.

Réglages du dé-esseur

Détermine l'intensité de la réduction de gain autour de la fréquence définie à l'aide du bouton Frequency.

Détermine la fréquence autour de laquelle est appliquée la réduction de gain.

Le M300 propose les types de réverbérations suivants:

Chacune de ces réverbérations a été créée et mise au point par les ingénieurs ultra expériements de TC Electronic et puise dans la vaste base de connaissances accumulées par la société durant des années de travaux sur les réverbérations haut de gamme. Bien qu'il se présente comme un proceseur d'effets compact et dans une gamme de prix très abordable, le M300 ne s'autoriseaucun compromisquant àla qualitédes réverbérations.

Commencez toujours avec les trois réglages de la section Reverb en position 12 heures. A partir de là,cherche parmi les différents types de réverbérations celle convenant le moyen à votre application.

En laissant les boutons en position 12 heures, vous entendez les réglages sugérés par notre équipe pour chaque type de réverbération.

Lorsque you've repéré le type de réverbération s'approchant le plus du résultat souhaité, éditez les différents réglages.

Pre Delay

Un court décai sépare le moment où le signal direct est reçu et celui où la réverbération commence à traiter ce signal. Réglez ce pré-délai de sorte que le signal source se désigne du signal de réverbération qui le suit.

Decay

Le déclin déterminé la longueur de la fin de la réverbération ; soit le temps nécessaire pour que le niveau de la réverbération diminue d'environ 60 dB.

Color

Ce bouton vous permet de modifier la "couleur" de la réverbération. D'un son feutré à un son ciselé et brillant, le paramètre Color peut faire varier le caractère de la réverbération du tout au tout. N'hésitez pas à faire des essais.

La perception que l'on peut avoir de chaque type de réverbération varie d'une personne à l'autre. Toutte discussion, description, voiré même définition implique une certaine subjectivité. Cependant, une perception générale des principaux types de réverbérations s'est établie au fil des années. À partir de ces définitions établies, un ingénieur du son experimenté peut aujourd'hui désirer et évaluer l'intérêt des effets pour différentes applications. Nous avons donc choisi de décrire brievement les types de réverbérations intégrées au M300 :

Classic Hall TC

La réverbération Classic Hall TC simule l'acoustique d'une grande salle (Hall) tout en preserving les caractéristiques naturelles du signal source.

Idéale dans de nombreuses applications de studio nécessitant des déclins moyens à longs, en particulier sur la voix.

Concert Hall

La réverbération Concert Hall est plus diffuse que la Classic Hall TC. Ce type de réverbération est souvent utilisé sur la batterie ou d'autres sources percussives. Il s'agit encore la de la simulation de l'acoustique d'une grande salle (Hall).

Ces trois types de réverbérations simulant l'acoustique caractéristique des studios d'enregistrement de chant. Les réverbérations Vocal Studio et Vocal Room correspondent à des pieces de taille moyenne (Room). Elles offrent des réflexions douces généralement renvoyées par des parois en bois.

La réverbération Vocal Hall simule l'acoustique d'une pièce plus grande que celle des deux précédentes, mais elle présente toujours les caractéristiques de douceur inherentes aux pa-roi en bois.

Réverbérations spécialement conçues pour émuler l'acoustique des studios d'enregistrement de batterie.

La Drum Box est une réverbération de type Room caractéristique du son des années 80, avec de très courtes réflexions.

La réverbération Drum Room émule les réflexions d'une cabine de batterie de taille

moyenne avec une grande hauteur sous pla-fond - la réverbération est plus longue, mais toujours aussi naturelle que la réverbération Drum Box.

Large Cathedral

La réverbération TC Classic Hall et, dans une certaine mesure, la réverbération Concert Hall, représent des fins de réverbérations très douces ; la réverbération Large Cathedral se désigne par une fin de réverbération plus irrégulière. La mise en avant des réflexions renvoyées par de nombreuses surfaces dures ("brillantes") et l'intensité des graves naturellement rendues dans ce type d'espace recréent parfaitement la simulation visée par l'effet Large Cathedral.

Living Room

Exact opposé de la réverbération Large Cathérdral, l'effet Living Room émule l'acoustique d'une petite piece avec mobilier. De nombreuses réflexions sont alors absorbées par les éléments en matériaux "souplies"; le signal source est uniquement renvoyé et maintainu par les murs (avec papier peint) les fenêtres et peut-être une table, etc.

Club

Avez-vous jamais senti la différence entre le son de la balance et le son pendant le concert. La réverbération Club Reverb émule l'acoustique caractéristique d'une salle de café/concert de taille moyenne et sans public. Appliquez cet effet sur les voix ou la guitare pour les renforcer.

Plate I et II

Avant l'ère du numérique, les réverbérations étaient créées à l'aide de ressorts ou de grandes plaques métalliques. Les réverbérations à plaques, caractérisées par leur son diffus et brillant, sont encore appréciées sur de nombreux instruments de percussion.

Spring

L'algorithmme Spring est conçu pour réproduire le son des anciennes réverbérations à ressorts du type de celles utilisées sur les amplis guitare Vintage.

Live

Réverbération au grain et à la brillance prononçés, ideale sur scene pourmettre en valeur le son par rapport au bruit de fond caractéristique des applications Live. L'effect Live Reverb offre des résultats optimus avec des temps de déclin moyens à longs sur les voix et les instruments nécessitant une réverbération claire et dotée d'une forte présence.

Ambience

Particulièrement riche en premières réflexions (qui définissent la perception que l'on a de la taille d'une piece), la réverbération Ambience Reverb est généralement appliquée sur les enregistements bruts ou sur des échantillons de batterie bruts pour émuler une impression d'espace acoustique.

Ambiance et Room sont les deux maftres mots de cette réverbération.

DOUBLE PROCESSEUR D'EFFET M300 - AVRIL 2002

Fonction		Transmis	Reconnu	Remarques
Canal de base	Default	1	1
	Changed	1-16	OMNI-1-16
Mode	Default
	Messages	X	X
	Altered
Numéro de note		X	X
	True Voice	X	X
Vélocité	Note ON	X	X
	Note OFF	X	X
After Touch	Key's	X	X
	Channel	X	X
Pitch Bend		X	X
Control Change		O	O	Voir la liste des CC en page 31.Tous les contrôleurs sont codés sur un octet selon la plage du paramètre.
Prog Change		O	O
SysEx		O	O
Common	Song Pos	X	X
	Song Sel	X	X
	Tune
System real time	Clock	X	O	Le Timecode MIDI peut être utilisé pour définir le tempo du délai.
Aux Messages	Commands	X	X
	Local ON/OFF	X	X
	All Notes OFF	X	X
	Active Sense	X	X
	Reset	X	X
O: OUI Mode 1: OMNI ON, POLY		Mode 2: OMNI ON, MONO
X: NON Mode 3: OMNI OFF, POLY		Mode 4: OMNI OFF, MONO

Un apparéil MIDI externe transmettant des contrôleurs continus peut vous permettre de:gérer les paramètres ci-dessous :

Paramètre	Numéro de contrôleur continu :
In Level	12
Mix	13
Effect Bal.	14
Digi. In	15
Bypass	81
MultiEff. Type	50
MultiEff. Off	82
Timing	16
Tap	80
Feedback	17
Rev. Type	51
Rev. Off	83
PreDelay	18
Decay	19
Color	20

Bulk Dump MIDI

Le bulk dump MIDI yous permit de transférer et de sauvegarder tous les Presets du M300 sur un appeareil MIDI externe de type séquenceur.

• Maintenez la touche PRESET ON/OFF enfincée approximativement 2,5 secondes.
• Sélectionnez le mode Bulk Dump à l'aide des flèches HAUT/BAS.

Les informations suivantes s'affichent à l'écran :

• Configurez l'appareil pour la réception du Bulk Dump MIDI. Sur un séquenceur MIDI logiciel, on désisit généralement l'enregistrement sur une piste MIDI. (reportez-vous au mode d'emploi du système utilisé).
• Appuyez une fois sur LOAD pour executer le Bulk Dump MIDI.

Le M300 est toujours prét à receivevoir un Bulk Dump MIDI, sauf lorsque vous règlez le canal MIDI sur "OF"

Procedure d'initialisation

La procédure suivantes you indique comment procéder à une initiaisation complète des réglages du M300 et retrouver la configuration d'usine :

• Placez l'appareil hors tension et débranchez son cordon d'alimentation.
• Placez à nouveau l'appareil sous tension en maintainant la touche Tap enforcée. La lecture "R" (pour Reset) s'affiche à l'écran.
• Appuyez sur la touche Load pour initialiser l'appareil.

L'appareil redémarre et est alors initiaisé.

Attention, tous les Presets utiliser sont perdus lorsque vous procédez à l'initialisation !

Entrée et sortie numérique
Connecteur :	RCA (S/PDIF)
Formats :	S/PDIF (24 bits), EIAJ CP-340, IEC 958
Fréquences d'échantillonnage :	44,1 kHz. (48 kHz uniquement sur l'entrée numérique)
Retard de traitement :	0,08 ms à 48 kHz
Réponse E/S :	0 à 23,9 kHz ± 0,01 dB à 48 kHz
Entrées analogiques
Connecteurs :	Jack 6,35 mm symétrique, mono
Impédance, sym/asymétrique :	21 kOhms / 13 kOhms
Niveau d'entrée max./min.
pour 0 dBFS :	+24 dBu / 0 dBu
Sensibilité
avec réserve 12 dB :	-12 dBu à +12 dBu
Conversion A/N :	24 bits, suréchantillonnage 128 fois
Retard A/N :	0,70 ms / 0,65 ms à 44,1 kHz / 48 kHz
Plage dynamique :	type < -92 dB, 22 Hz à 22 kHz
DHT :	type < -90 dB (0,0032 %) à 1 kHz, -1 dBFS
Bande passante :	+0/-0,1 dB, 20 Hz à 20 kHz
Diaphonie :	type < -100 dB, 20 Hz à 20 kHz
Sorties analogiques
Connecteurs :	Jack 6,35 mm symétrique
Impédance sym/asymétrique :	40 Ohms / 20 Ohms
Niveau de sortie max. :	+14 dBu
Conversion N/A :	24 bits, suréchantillonnage 128 fois
Retard N/A :	0,68 ms / 0,63 ms à 44,1 kHz / 48 kHz
Plage dynamique :	type < -105 dB, 22 Hz à 22 kHz
DHT :	type < -97 dB (0,0014 %) à 1 kHz, +13 dBU
Bande passante :	+0/-0,5 dB, 20 Hz à 20 kHz
Diaphonie :	type < -100 dB, 20 Hz à 20 kHz
Compatibilité electromagnétique
Conforme aux normes :	EN 55103-1 et EN 55103-2
	FCC partie 15, Classe B, CISPR 22, Classe B
Sécurité
Certification :	IEC 65, EN 60065, UL6500 and CSA E60065
	CSA FILE #LR108093
Environnement
Température de fonctionnement :	0° C à 50°C (32° F à 122° F)
Température de stockage :	-30° C à 70°C (-22° F à 167° F)
Humidity :	Maximum 90 %, sans condensation
Interface de commande
MIDI :	E/S : DIN 5 broches
Pédale :	Jack 6,35 mm
Général
Finition :	Façade en-aluminium anodisée
	Châssis en acier peint
Ecran :	2 x 7 segments + têmoins led
Dimensions :	483 x 44 x 105,6 mm (19" x 1,75" x 4,2")
Poids :	1,5 kg (3,3 livres)
Secteur :	100 à 240 V (ca), 50 à 60 Hz (séléction automatique)
Consommation :	<15 W
Garantie pièces et main d'oeuvre :	1 an

Dans un souci d'amélioration constante du produit, TC Electronic se réserves le droit de modifier ses caractéristiques sans préavis.
