MODE D'EMPLOI FINALIZER EXPRESS TC ELECTRONIC

Le symbole de l'éclair fléché dans un triangle équilatéral sert à alerter l'utilisateur de la présence à l'intérieur de l'appareil de tensions non isolées susceptibles de consti-

tuer un risque d'électrocution.

Le point d'exclamation place à l'intérieur d'un triangle équilatéral sert à alerter l'utilisateur de certaines instructions d'utilisation et de maintenance importantes

(assistance technique) dans le manuel fourni avec l'appareil.

1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte des averissements.
4 Suívez toutes les instructions.
5 N'utilisez pas cet apparéil près de l'eau.
6 Nettoyez l'appareil à l'aide d'un chiffon sec.
7 N'obstruez pas les ouies de ventilation. Installez l'appareil en respectant les instructions du fabricant.
8 Eloignez l'appareil des sources de chaleur: radiateurs, bouches de chaleur, fours et autres (y-compris les amplificateurs).
9 Respectez le dispositif de mise à la terre de la prise secteur. Une prise polarisée est équipée de deux fiches, l'une plus large que l'autre. Une prise avec borne de terre est équipée de deux fiches et d'uneborne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secTheir fournie avec l'appareil ne correspond pas à la prise sectheir de leur installation, faites replacer cette dernière par un électricien.
10 Disposez les câbles de sorte qu'ils ne puissant pas être piétinés, coincés ou pincés ; une attention toute particulière doit être accordée au niveau des prises secteur et de l'embase secteur de l'appareil.
11 Utilisez uniquement les cables/accessoires recommendés par le fabricant.
12 Debranche cet appeareil du secteur lors des orages ou des longues périodes d'inutilisation.

Utilisez uniquement le chariot, pied, support, etc., spécifique par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, soyez très prudent lorsque vous le déplacer pour éviter toute chute et tout accident

13 Adressez-vous à un technicien qualifié pour toute réparation. L'intervention d'un technicien est nécessaire dans les cas suivants: le cordon d'alimentation ou la prise secteur sont endommages, des corps étrangers ou du liquide se sont intro duits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil montre des signes de dysfonctionnement ou est tombé.

Attention danger!

Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet apparéil à chaque source liquide (gôutes d'eau, projections liquides, etc.) et veillez à ne poser aucun object contenant un liquide sur l' apparéil.
Reliez toujours l'appareil à la terre.
Utilisez toujours un cordon d'alimentation à trois fils avec dispositif de mise à la terresemblable à celui fourni avec l'appareil.
Utilisez toujours des câbles et connecteurs supporting la tension de l'installation.
- Vérifiez toujours la tension en vigueur dans l'installation. Voir tableau ci-dessous :

Tension	Fiche secteur préconisée
110-125 V	UL817 et CSA C22.2 n° 42.
220-230 V	CEE 7 page VII, SR section 107-2-D1/IEC 83 page C4.
240 V	BS 1363 de 1984. Caracteristiques pour cable 13 A avec fusible et embase secteur commutable et non commutable.

• Cet apparéil doit être installé à proximité directe de la prise secteur. La déconnexion doit pouvoir être réalisée facilement.
  Pour complètement isoler l'appareil du secteur, débranche la fiche secteur de la prise.
• Le cordon secteur doit toujours rester en parfait état de fonctionnement.
• N'installez pas l'appareil dans un espace confiné.
  N'ouvrez pas l'appareil. Risque d'électrocution.

Attention :

Toute modification apportée à l'appareil et qui n'est pas expressément préconisée dans ce manuel invalide votre droit à utiliser cet apparéil.

Maintenance

• Aucun élément interne n'est réparable par l'utilisateur.
• Confiez toutes les opérations de maintenance à un personnel qualifié.

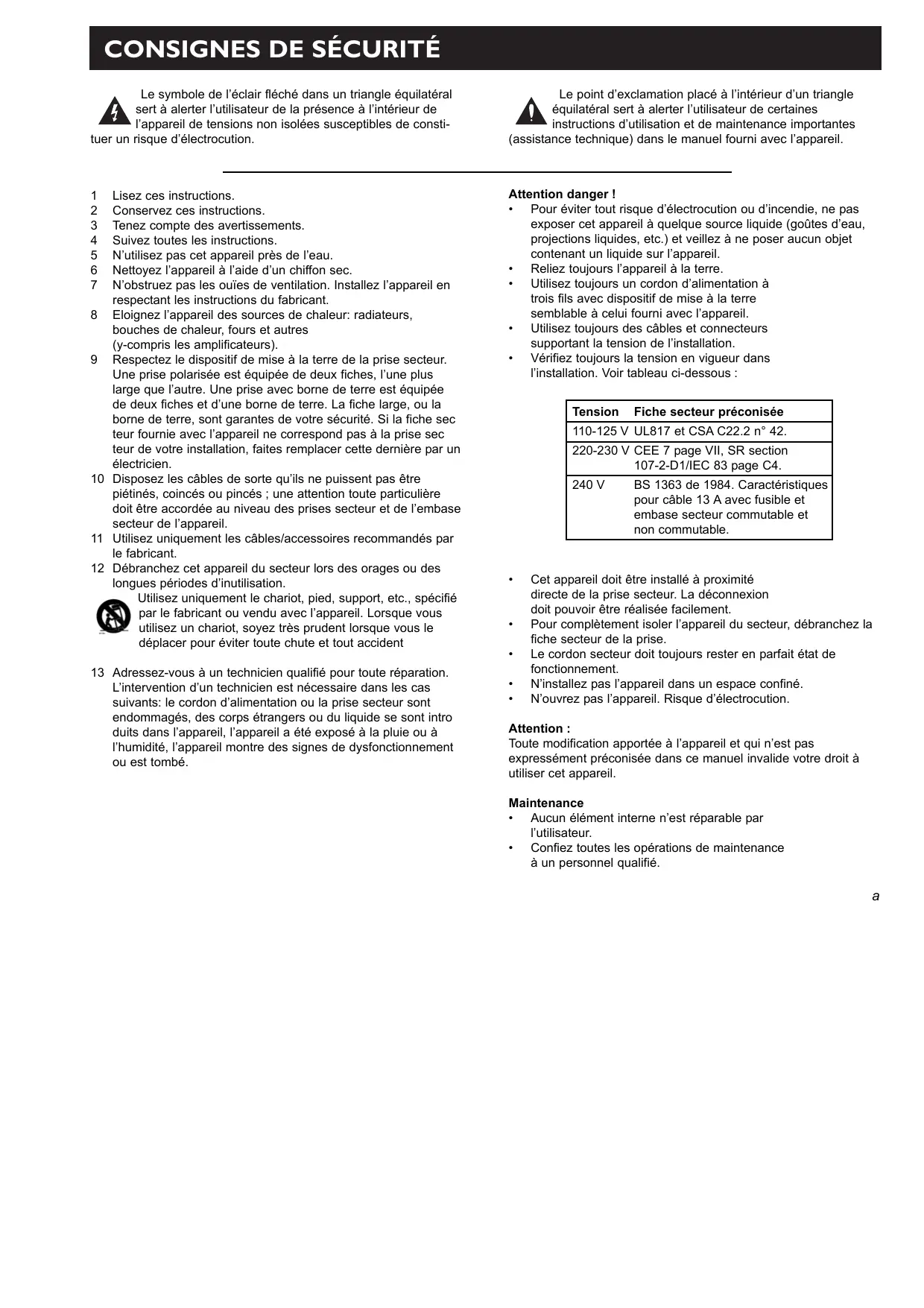

CONSIGNES DE SECURITÉ

Compatibilité electromagnetique

Cet apparéil a passé avec succès les tests relatifs aux équipements numériques de classe B (section 15 des réglementations féderales américaines).

Ces tests ont été instaurés afin de garantir une protection suffisante contre les interférences parasites en environnement résidentiel.

Ce matériel génére, utilise et peut émettre des ondes radio qui peuvent, en cas d'installation incorrecte, causeer des interférences radio préjudiciables aux communications radio. Nous ne pouvons enaucun cas garantir l'absence totale d'interférences dans tous les cas d'installation.

Si cet équipement est source d'interférences radio et télévision parasites (verifiable en plaçant l'appareil sous/hors tension), nous vous encourageons viviment à résoudre le problème de la façon suivante :

• Réorientez ou déplacez l'antenne de réception.
  Eloignez l'appareil du récepteur.
• Connectez l'appareil à une ligne secteur différente de celle du récepteur.
• Consultez le revendeur du matériel ou un spécialiste radio/TV.

Pour les utilisateurs au Canada :

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

TABLE DES MATIÈRES

INTRODUCTION

Table des matieres p. 3

Bienvenue p. 4

Introduction p. 5

Face avant p. 7

Face arriere p. 8

Scheme du trajet du signal p. 9

Compresseur/Limiteur p. 10

Configurations p. 11

UTILISATION DE BASE

Touches et potentiometres p. 12

Utilisation de l'Express

Pas à pas p. 14

Grille de matrique p. 15

UTILISATION DU FINALIZER EXPRESS

Entrées analogiques p. 16

Sorties numériques p. 16

REALISATION D UN POINT DE DEPART

Déclenchement du compresseurp. 16

Déclenchement du Limiteur p. 17

Comparaison de signaux bypassés

et finalisés p. 17

Classique ou acoustique

Signal source p. 17

Musique Rock/Pop p.18

Annonce publicitaire p.18

CONFIGURATIONS SPECIFIQUES

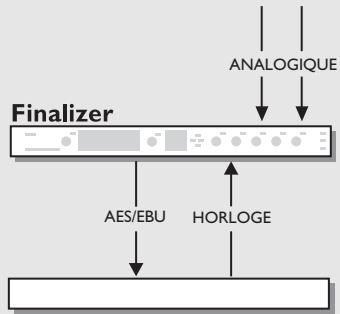

Utilisation d'une horloge externe p. 19

Finalizer Exp. comme horloge maitre p. 19

Finalizer Express comme insertion p. 19

REGLAGE EXTERNE

Utilisation du Master Fader TC p. 20

Réglage du Fader par MIDI p. 20

Enregistrement/lecture d'un Fade p.21

ANNEXE

Test p. 22

Dysfonctionnements p. 23

Tableau d'implémentation p. 24

Caracteristiques techniques p. 25

Note p. 26

Glossaire p.27

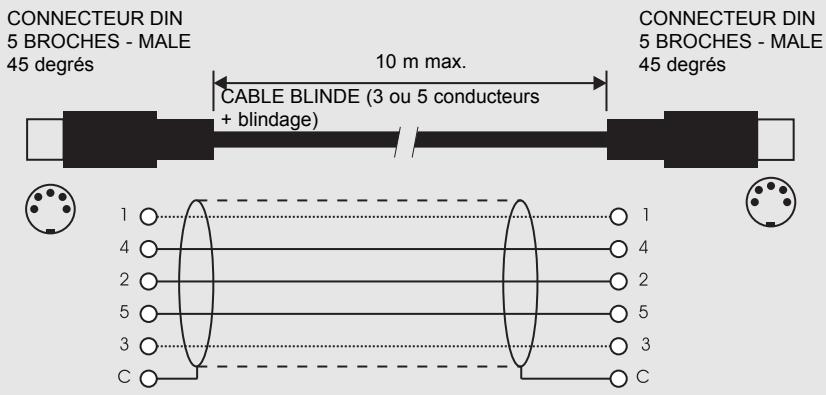

Instructions de brochage p.28

Mes configurations p. 30

Master Fader optionnel p. 30

Remerciements

Merci d avoir choisi le nouveau Finalizer Express. Nous espôrons que vous aurez autant de plaisir l'utiliser que nous en avons eu le fabriquer.

Le Finalizer Express est un proceseur de Mastering trois bandes d'utilisation aisée qui permet d'optimiser le niveau de votre musique et de lui donner du Punch en augmentant le niveau sonore moyen perçu. L'interface utilisateur du Finalizer Express se présente sous une forme analogique qui en fait un apparéil d'utilisation intuitive.

Le Finalizer Express est compatible avec un grand nombre d'appareils externes grâce aux convertisseurs 24 bits A/N et N/A et aux formats AES/EBU, S/PDIFU et E/S Optique. Il est équipé d'un Fader numérique et peut être contrôle par le Master Fader TC optionnel ou par MIDI.

METERS

NORMALIZE

A propos de ce manuel

Dans le monde de la musique comme ailleurs, peu degens aiment dire les manuels, ce que nous comprenons. Si vous etes impatient, vous pouze commencer. Cependant, si vous souhaitez vous familiariser avec le Finalizer Express avant d'utiliser les potentiametres et les touches, ce manuel vous guidera pas à pas à la découverte de toutes les fonctions de l'appareil. Pour obtenir des informations sur une fonction spécifique, veuillez vous reporter à la table des matieres.

Qu'est ce que le Finalizer Express?

Ceci est une courte introduction au concept du Finalizer Express. Elle inclut une brEve description du principe de traitement de la dynamique multibande.

Traitement multibande de la dynamique

TC Electronic travaille depuis plusieurs années sur la dynamique multibande et est devenu l'une des sociétés les plus en vue dans ce domaine. La dynamique multibande est tout simplement la division du signal d'entrée en plusieurs bandes de fréquences. Dans ce cas précis, le signal est divisé en trois bandes. Le traitement est possible grâce à trois bandes de fréquences combinées à des filtres numériques à phase linéaire. Une fois les signaux séparés, il est possible de les traiter individuellement. Dans le cas du Finalizer Express, nous utilisons trois compresseurs et trois limiteurs stéro : un limiteur et un comprésur par bande. Une fois le traitement de la dynamique effectué, les trois bandes sont remelangées Toutes ces opérations sont numériques et n'entrainent aucune dégradation de la qualité sonore ou de la résolution.

Pourquoi un traitement multibande?

Le traitement multibande de la dynamique permet deTRAITER SEPARÉMENT chaque bande. Cela signifie que chaque bande peut être traitée différemment sans qu'aucune d'entre elles n'afcete les autres. Lorsque vous travailliez sur un mixage final en utilisant un système classique de traitement de la dynamique, certains problèmes apparaissent. Vous rencontres généralement des problèmes lorsque l'énergie principale du signal source se trouve concentrée dans les graves. La guitare basse et la batterie contrôlelent alors la compression générale et introduisent de ce fait des effets de "pompage" et de "respiration". Avec le traitement classique de la dynamique, il est en outre impossible de compressor ou de limiter les graves sans que cela affecte les mediums contenant du chant et de la guitare, ou de conserver les aigus moins compressés que le reste du signal.

Voupez éviter tous ces problèmes grâce au traitement multibande de la dynamique. Le Finalizer Express vous évite les effets de "pompage" et de "respiration" tout en vous permettant de compresser et de limiter les graves sans modifier les aigus et les médiums. Grace au Finalizer Express, vous pouze également compresser les aigus moins que le reste du signal. Outre tous ces avantages, le traitement multibande de la dynamique offre un résultat beaucoup plus transparent et subtile, permettant d'obtenir un niveau sonore global où plus élevé sans les effets indésirables habituels (son "étouffé", effet de "pompage", etc.).

Le Finalizer Express

Le Finalizer Express est un processeur de Mastering de studio concu pour une optimisation du niveau général "perçu" de vos mixages. Ceci est possible grâce à l'algorithmé de traitement multibande de la dynamique concu par TC et issu du Finalizer Plus/96.

L'algorithm de traitement multibande compensate automatiquement la perte de gain due à la compression et assure ainsi un niveau maximal. La grille de matricage vous permet deCHOISIR parmi 25 configurations classées par taux et style de compression : vous disposez ainsi de tout un éventail de compressions allant d'une compression douce et subtile à une compression durable et agressive. De plus, vous diposez de trois touches de pré-accentuation (Emphasis) vous permettant d'ajouter une compression supplémentaire à la fréquence sélectionnée.

Les trois potentiometres d'équilibre spectral (Spectral Balance) permettent de modifier le niveau entre les bandes grave, Médium et aigu, vous permettant ainsi d'obtenir des basses très compressées sans effet indisérable sur l'écoute.

Le Fader numérique vous permet d'exécuter des Fades en restant dans le domaine numérique au moyen du potentiamètre Fader situé en face avant du Finalizer Express, ou du Master Fader TC optionnel. Il vous permet même d'enregistrer et de restituer des Fades par MIDI. Enfin, le Finalizer Express offre un Dither de 16 à 20 bits permettant d'obtenir une qualité d'enregistrement maximale sur les supports numériques en 16, 20, ou 24 bits.

POWER

t.c. electronic

Finalizer EXPRESS

STUDIO MASTERING PROCESSOR

INPUT

METERS

NORMALIZE

SOFTCLIP

ON

TOUCHE POWER

"Touchesensible"

Mettez l'appareil sous tension en appuyant légèrement sur la touche.

Pour la mise hors tension,
maintenez la touche
enfoncée pendant 3
seconds environ.

Ce système évite d'éteindre l'appareil accidentellement.

SLOT

Gráce à son emplacement PCMCIA, le Finalizer

Express est concu pour pouvoir etre mis a jour et vous assure une evolutivite continuelle.

TOUCHE SELECT INPUT

Permet deCHOISIR entre les entrées analogiques et l'une des trois entrées numériques

POTENTIOMETRE ANALOG IN

Règle le gain d'entrée analogue.

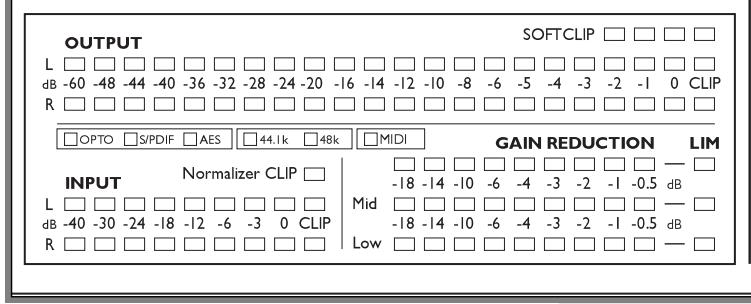

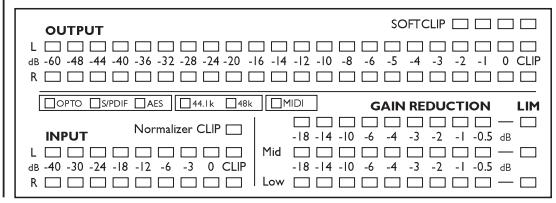

AFFICHEURS E/S

Ces afficheurs haute résolution indiquent le niveau en entrée et en sortie. Les Leds Clip indiquent l'échéage numérique en entrée ou en sortie.

NORMALIZERCLIP

Indique l'ecretage numérique dans la section Normalizer.

OPTO, AES/EBU, S/PDIF Indique l'entrée numérique sélectionnée.

44,1, 48 kHz

Indique la fréquence d'échantillonnage du signal d'entrée. Ces Leds clignotent

lorsqu'aucune horloge n'est presente ou valide.

AFFICHEURS DE REDUCTION DE GAIN

Indiquent la réduction du gain du
compresseur et du limiteur.
MIDI

Indique les informations MIDI reçues. La Led clignote en conséquence.

GAIN DU NORMALIZER

Règle le gain de la section Normalizer. Ce paramètre déterminé le taux de compression appliqué.

ECRETAGE DOUX

Active ou désactive l'écretage doux de la section Normalizer.

GRILLE DE MATRIÇAGE

Sélectionne le taux et le type de compression.

RETARD D'ANTICIPATION

Active/désactive le retard d'anticipation de la section de traitement de la dynamique de 3 ms.

ECRÉTAGE DouX

Active/désactive l'écretagedoux dans la section detraitement de la dynamique.

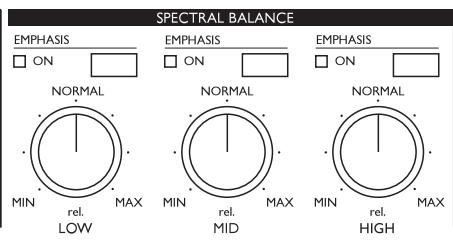

EQUILIBRESPECTRAL

Les potentiometres Low, Mid et High déterminent le niveau de chacune des trois bandes.

TOUCHEMPHASIS

Les trois touches de pré-accentuation augmentent la compression et le gain dans leur bande respective.

FADER

Contrôle le niveau général de sortie de l'appareil.

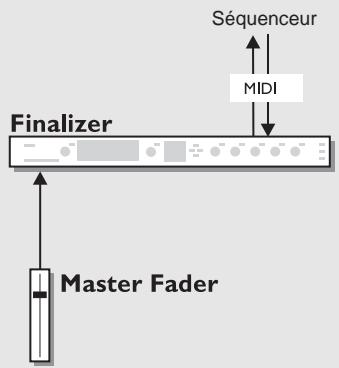

TOUCHE EXTERNAL CONTROL

Déterminé si le Fader doit être contrôle par le potentiamètre Fader, le Master Fader TC optionnel, ou par MIDI.

TOUCHE BYPASS ALL

Bypasse toutes les fonctions excepte celle de Dither.

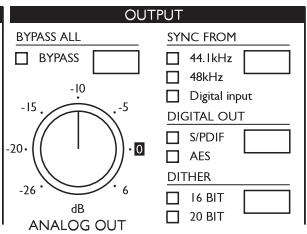

POTENTIOMETRE ANALOG OUT

Déterminé le gain analogique en sortie.

TOUCHE SYNC FROM

Règle l'horloge numérique utilisé par le Finalizer Express.

TOUCHE DIGITAL OUT

Déterminé le format numérique utilisé sur toutes les sorties numériques.

TOUCHE DITHER

Offre le可以选择 entre un Dither de 16 bits, 20 bits et Off (24 bits). Disponible sur sortie numérique uniquement.

Notes

La broche 2 correspond au point chaud sur toutes les embases XLR (standards IEC et AES).

Le Finalizer Express fonctionne avec des tensions de 100-240 Volts, 50-60Hz.

Pour obtenir de plus amples informations sur le câblage, veuillez vous reporter au chapitre Instructions de brochage en pages 28-29.

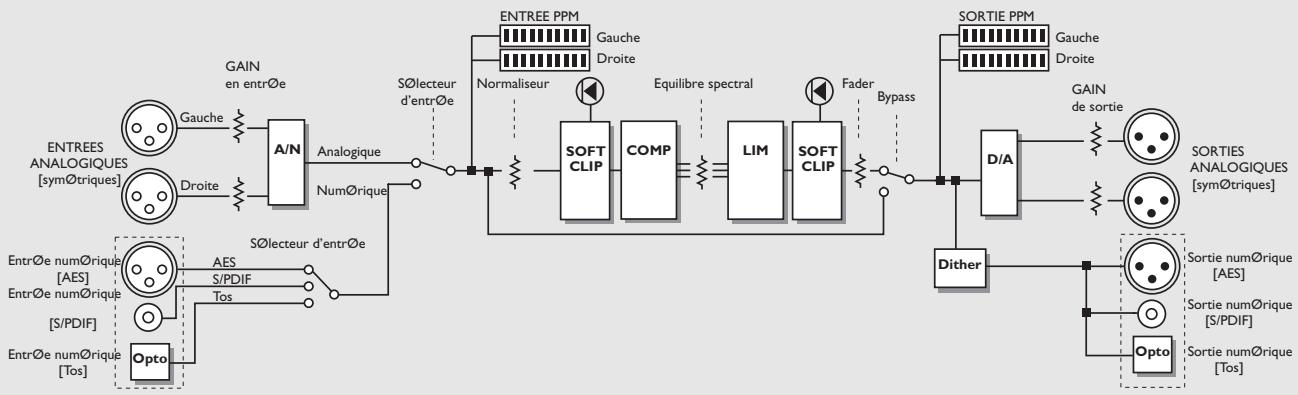

SYNOPTIQUE

Note

Le signal est toujoursprésent sur toutes les sorties.

L'Algorithm de traitement de la dynamique

Ce chapitre expose les principes ŋlomentaires de l'algorithmé de traitement de la dynamique du Finalizer Express (fonction Auto Make-up, retard d'anticipation ŋcrEtage doux).

Fig. 1

Fig. 2

Le Compresseur

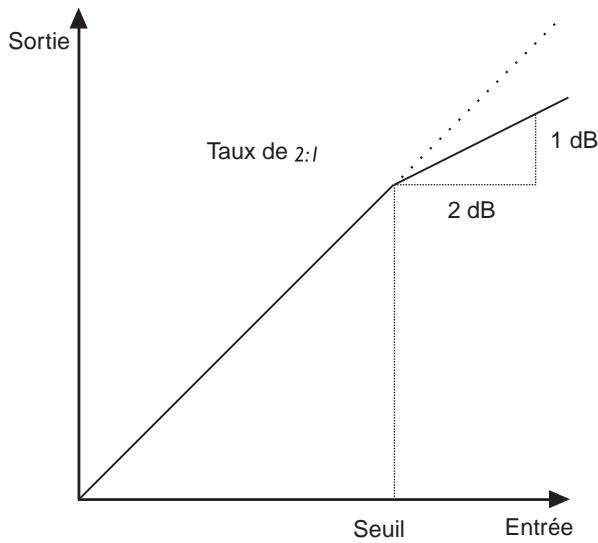

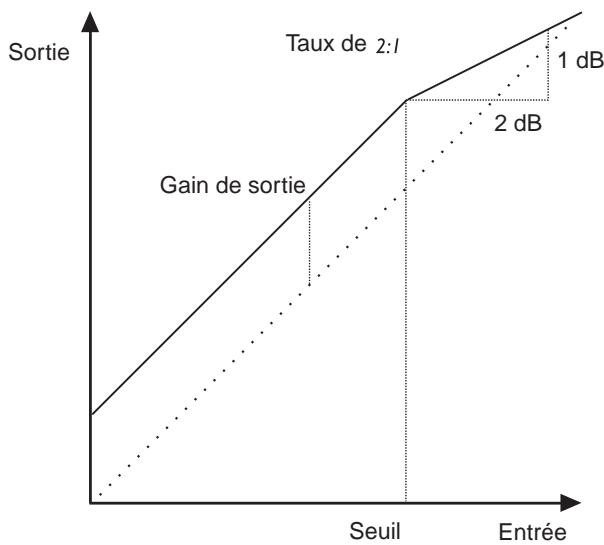

Le compresseur est conscience pour réduire la dynamique du signal d'entrée etMSNenir un niveau plus constant. Lorsque le signal d'entrée dépasse un certain seuil, le compresseur réduit le niveau de signal en fonction du taux sélectionné. Ce taux indique la réduction de gain du signal. Par exemple, un de 2:1 signifie que pour un dépassement du seuil de 2 dB, le niveau de sortie varie de 1 dB (voi fig 1). Les paramètres d'attaque et de rétablissement déterminent le début et la fin de la compression. Les paramètres de seuil, de taux, d'attaque et de rétablissement représentent quelques uns des paramètres déterminés par les 25 configurations du compresseur disponibles dans la grille de matricage à Leds.

Frøquences de coupure

Le fonctionnement du compresseur du Finalizer Express diffère de celui des compresseurs classiques à bien des égards. Tout d'abord, le compresseur agit sur trois bandes. Les points de coupure sont fixés à 315Hz et 3,15kHz grâce à des filtres numériques à phase linéaire avec une pente d'atténuation de 6 dB.

Fonction Auto Make-up

La fonction Auto Make-up constitue une autre différence. Elle compense la perte de gain due à la compression. Les compresseurs classiques affichent une baisse de niveau lors de la compression en fonction du taux et du seuil choisis (voir fig. 1). Le comprésur Finalizer Express, quant à lui, compense automatiquement cette perte de gain et assure ainsi toujours une sortie maximale (voir fig.2).

Retard d anticipation

Grçá à un retard du signal audio de 3 ms, le compresseur peut calculer et appliquer les corrections de niveau nécessaires. Cela a pour effet de réduire le nombre de «signaux non-traités» et d'offrir une compression plus précise et moins perceptible. Veuillez notes que cette fonction retarde entièrement le signal de 3 ms.

Le Limiteur

Tout comme le compresseur, le limiteur est applique a trois bandes de frquence. Il est concu pour etre infranchissable afin d'eviter toute surcharge due aux signaux non traités. Le taux du limiteur est fixe a Inf:1, avec un temps d'attaque de 1,4 ms et un temps de rétablissement de 1,4 s - 1,4 s - 1,0 s.

L'échéage deux permet d'éliminer tout signal non-traité pouvant apparaitre une fois les trois bandes remelangées. Veuillez notes qu'un abus d'échéage peut provoquer une distorsion importante des signaux représentant un contenu harmonique important dans les basses fréquences et/ou en présence de signaux très purs. Cette distorsion est similaire à une saturation de bande analogue. Quatre Leds oranges situées au-dessus de l'afficheur de sortie indiquent le niveau de l'échéage doux. Cette fonction se déclenché à -3 dBFS et augmente graduèlement avec le niveau.

CONFIGURATIONS

Example 1

Example 2

Example 3

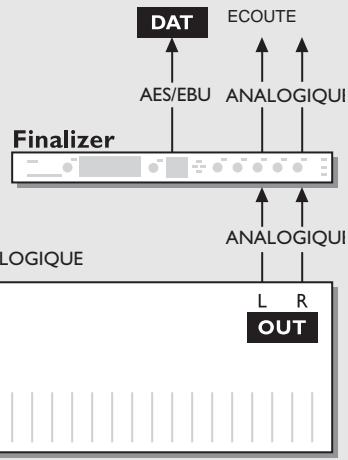

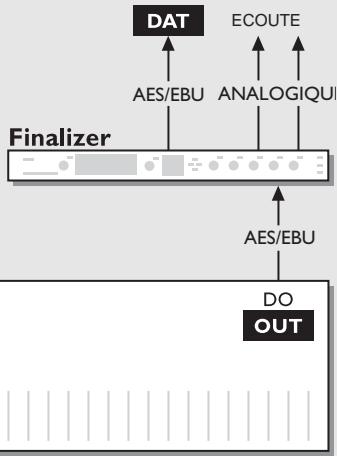

Configuration avec une console de mixage analogique et un enregistrur numérique.

1. Connectez les sorties analogiques de votre console aux entrées analogiques du Finalizer Express.
2. Sélectionnez les entrées analogiques en appuyant sur la touche “Select Input” située en face avant.
3. Connectez l'une des sorties numériques du Finalizer Express à votre enregistrur numérique.
4. Connectez les sorties analogiques du Finalizer Express à votre système d'écoute.

Configuration avec une console de mixage et un enregistrur numériques

1. Connectez la sortie numérique de votre console de mixage à l'une des entrées numériques de l'appareil.
2. Sélectionnez l'entrée numérique à l'aide de la touche "Select Input" située en face avant.
3. Connectez l'une des sorties numériques de l'appareil à votre enregistrateur numérique.
4. Connectez les sorties analogiques de l'appareil à votre système d'écoute.

Mastering de DAT vers DAT

1. Connectez la sortie numérique du DAT ^ 1 à l'une des entrées numériques de l'appareil.
2. Selectionnez l'entrée numérique à l'aide de la touche "Select Input" située en face avant.
3. Connectez l'une des sorties numériques de l'appareil à l'entrée numérique du DAT ^2 .

FONCTIONS ESSENTIELLES Touches et potentiomètres

Ce chapitre expose tous les réglages du Finalizer Express.

Touche POWER

Mettez l'appareil sous tension en appuyant légèrement sur la touche. Pourmettre l'appareil hors tension, maintenez la touche enforcée environ 3 secondes. La Led de la touche Power clignote lorsque l'appareil est hors tension. Un interrupteur secteur principal est situé en face arrêté de l'appareil pour répondre aux normes CE.

Touche Select Input

Cette touche permet de selectionner l'une des quatre entrées de l'appareil : entrées analogique, optique, S/PDIF et AES/EBU. Lorsque l'une des entrées numérique est selectionnée, le Finalizer Express selectionne automatiquement cette entrée comme horloge maître. Cette entrée ainsi que la fréquence d'échantillonnage du signal d'entrée sont indiquées par l'une des deux Leds 44,1/48 kHz. Dans le cas où l'horloge ne fonctionne pas ou n'est pas présente, les Leds 44,1 et 48 kHz clignotent. Une horloge de remplacement peut êtrecision dans la section Sortie (voir «Touche Sync de 44,1/48/Digi»).

Potentiationtre ANALOG IN

Ce potentiemetre permet de régler le niveau de l'entrée analogue. Afin d'obtenir un résultat optimal avec le convertisseur A/N, réglez le signal jusqu'à environ -6 dB (cette valeur apparait sur l'afficheur d'entrée). Ce réglage ne fonctionne que si une entrée analogue est sélectionnée.

Plage de fréquence: -6 dB à +26 dB.

Lorsque le potentiemetre est regle à 0 dB, le niveau du signal d'entrée doit être de 16 dBu afin d'atteindre 0 dBFS.

Attention: Si les Leds INPUT CLIP sont allumées, il y a échéage ou distorsion du signal.

PotentiomEtre de gain du NORMALIZER

Ce potentiemetre permet de regler le gain numérique du signal d'entrée tout en alimentant le compresseur. Dans les cas où le gain est trop élevé, la Led CLIP du NORMALIZER s'allume.

Ceci indique un écrêtage ou une distortion du signal. La section du Normalizer offre une fonction d'écrêtage deux permettant d'ajouter du gain avant écrêtage. (Voir ci-dessous Touche Softclip du Normalizer).

Plage de gain: + / - 18 dB.

Touche SOFTCLIP du NORMALIZER

Cette touche permet d'activer/désactiver l'échéage doux du Normalizer. Cette fonction permet d'éliminer en douceur tout signal non-traité pouvant apparaitre dans le Normalizer. Veuillez

noter que si le gain du signal est trop important, une distorsion importante peut apparaitre sur le signal source contenant des harmoniques BASSE fréquence et/ou un signal très pur. Cette distortion est similaire à la saturation d'une bande de magnétophone analogue.

L'écretage doux du Normalizer se déclenché à -6 dBFS et augmente graduelflement en fonction du niveau.

Touche SOFTCLIP (section FINALIZE)

Cette touche permet d'activer/désactiver l'échéage doux. Cette fonction permet d'éliminer tout signal non-traité pouvant apparaitre après une forte compression ou limitation. Veuillez notes que l'utilisation d'une compression abusive peut provoquer une distorsion importante du signal contenant une harmoniqueasse fréquence et/ou un signal très pur. Cette distortion est similaire à la saturation d'une bande magnétophone analogique. Le niveau de l'échéage de la section Finalize est indiqué par les quatre Leds oranges situées au-dessus de l'afficheur de sortie. Cette fonction se déclenché à -2 dBFS et augmente graduelflement en fonction du niveau.

Grille de matri age LEDs

Cette grille déterminée le taux et de type de compression. Pour couver la configuration qui convient le moyen à votre signal source, pensez à essayer plusieurs réglages. A cette fin, utilisez les touches fléchées (pour obtenir de plus amples détails, veuilles vous reporter à «Grille de matricage» en annexe).

Touch de retard d anticipation

Grçá à ce retard d'anticipation de 3 ms, le comprésseur peut traîter 100% du signal. Ceci a pour effet d'offrir une compression plus précise et moins perceptible. Nous vous recommendons d'activier cette fonction dans la plupart des cas.

Note: Cette fonction retarde entierement le signal de 3 ms.

Canal MIDI

Pour acceder au canal MIDI transmis et reconnu par le Finalizer Express, appuyez sur les touches Softclip et la flèche vers le haut. Pour modifier le canal MIDI de l'appareil, utilisez les flèches haut/bas.

Touches EMPHASIS

Chacune de ces trois touches accentue la compression et le gain de sa plage de fréquence.

Par exemple, si vous appuyez sur la touche Low, la bande des basses fréquences sera plus compressée et son niveau de sortie compensé.

FONCTIONS ESSENTIELLES Touches et potentiomètres

PotentiomEtres d QUILIBRE SPECTRAL

Utilisez ces potentiamètres pour régler le niveau des trois bandes du compresseur. Cela vous permet de régler le niveau de chaque bande comme le ferait un égalisseur trois bandes ou un réglage de tonalité. Ces potentiamètres d'équilibre spectral sont placés entre le compresseur et le limiteur, permettant ainsi d'obtenir une action plus efficace du limiteur en augmentant chacune des trois bandes en conséquence.

FADER

Ce Fader règle le niveau de sortie numérique (et analogue) de l'appareil. Il permet l'execution de Fades numériques. Il peut répondre à un contrôle externe (Master Fader TC optionnel ou Midi).

Touche EXTERNAL CONTROL MIDI/FADER

Cette touche permet d'activer/désactiver l'un des deux contrôleurs externes. Lorsque la Led verte Fader est allumée, le Fader numérique est contrôle par le Jack 6,35 mm situé en face arrrière. Lorsque la Led rouge MIDI est allumée, le Fader numérique est contrôle par le contrôleur MIDI 7 du canal MIDI seLECTIONné (voir Canal MIDI). Lorsque le potentiamètre Fader ou le Fader externe est seLECTIONné, le réglage prend immédiatement effet. Lorsque vous seLECTIONnez MIDI, le Finalizer Express attend la commande MIDI suivante pour modifier le réglage du Fader.

Touche BYPASS ALL

Cette touche bypassse tous les circuits de traitement du Finalizer Express à l'exception du Dither. Lorsque le Dither est désactivé, le Bypass de l'appareil est fait en 24 bits.

Lorsque you souhaitez comparer le signal traité avec le signal non-traité, utilisez le Fader pour obtenir des niveaux homogènes.

PotentiationEtre ANALOGOUT

Ce potentiemetre déterminé le niveau de sortie analogue. Il afferce uniquement cette sortie. Plage de fréquence : -26 dB à + 6dB.

Touche SYNC FROM - 44,1/48/DIGITAL INPUT

Utilisez cette touche pour sélectionner l'horloge maître que vous souhaitez utiliser. Elle vous offre le choix entre le 44,1 kHz interne, le 48 kHz interne, l'horloge de l'entrée Optique, l'entrée S/PDIF ou l'entrée AES/EBU. Ceci permet d'utiliser une horloge numérique externe avec une entree analogue ou l'horloge interne avec une entree numérique (pour obtenir de plus amples descriptions, veuillez vous reporter au chapitre "Utilisation du Finalizer Express").

Attention: Si vous choisissez une fréquence d'échantillonnage différente de cette du signal d'entrée, vous n'obtiendrez pas de conversion. Cela provoquerait en outre des clicks numériques.

Touche DIGITAL OUT

Cette touche vous permet deCHOISIR le format numérique des trois sorties numériques. Le format AES/EBU est reconnu comme standard professionnel et le format S/PDIF comme standard grand public. Veuillez noter que certains équipements numériques n'acceptent pas le signal numérique en entrée si le format numérique n'est pas correct.

Si aucune des deux LEDs n'est allumée, le Finalizer Express copie simplement le format numérique de l'entrée numérique sélectionnée. Cela est pratique lorsque vous désirez par exemple faire passer les identifiants de piste par le Finalizer Express.

Si aucune entrée numérique n'estcision ni aucun format selectionné, le Finalizer Express transmet en sortie son propre format numérique AES/EBU par défaut.

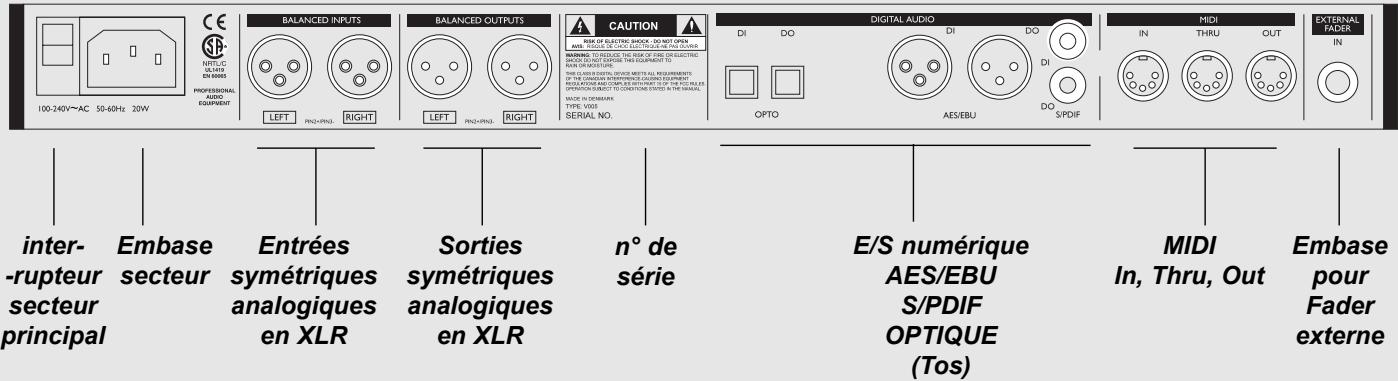

Touche DITHER

Elle vous permet deCHOIsir entre un Dither de 16 bits, 20 bits et Off (24 bits).

Le Dither est de type HP-TDF (High Passed Triangular Probability Density Function). Lorsque l'une des Leds Dither est allumée, le Dither est appliqué aux sorties numériques. Les données en sorties étant toujours de 24 bits, le signal n'est pas tronqué.

Le Dither doit toujours être appliqué lorsqu'la résolution en aval est inférieure. En passant, par exemple, de la résolution 24 bits du Finalizer Express à une résolution 16 bits de lecteur CD, vous devez appliquer un Dither 16 bits afin d'éviter une distortion à faible niveau.

UTILISATION DU FINALIZER EXPRESS

Que les termes techniques des pages prcddentes vous soient familiers ou non, vous vous apercevezrapidement que le Finalizer Express est simple utilise.

Le Finalizer Express est un outil extrémement puissant qui vous permet de:gérer la dynamique de la plupart des morceaux avec efficacité. Capable d'agir sur plusieurs bandes de fréquence à la fois, le Finalizer Express vous permit d'accentuer le niveau de votre mixage et d'ajouter du Punch et de la puissance à votre morceau.

Attention : Veillez à ne pas “sur-traiter” le signal inutillement et à ne pas abuser des outils puissants offerts par le Finalizer Express. La compression multibande et l'échéage deux sont sources de fatigue auditive comparé au son naturel exempt de compression. Veillez donc à écouter le résultat sonore avec attention afin d'éviter tout traitement abusif.

Bien que le Finalizer Express offre une interface très conviviale, vous obtiendrez de plusieurs résultats si vous connaisssez le fonctionnement de chaque section.

Utilisation pas pas

1. Connectez le Finalizer Express à vos-appareils. Veillez à utiliser un brochage correct. Veillez vous reporter aux instructions de câblage en page 28.
2. Sélectionnez l'entrée souhaïée, par exemple, l'entrée analogue.
3. Lancez le signal source et réglez le potentiamètre ANALOG IN jusqu'à ce que l'afficheur indique -6 à -3 dB sans écrétage.
4. Activez l'écretage doux des sections Normalize et Finalize ainsi que le retard d'anticipation.
5. Reglez le gain du Normalizer jusqu'à l'activation des afficheurs de la réduction de gain.
6. Utilisez les touches fléchées pour adopter la configuration de compréseur souhaïée. Essayez cette dernière. Le réglage le plus(Subtile apparaît en bas à gauche

et le réglage le plus aggressif en haut à droite.
Voutrouverez en page 15 la grille de matricage représentant les réglages de taux, de seuil, d'attaque et de rétabillisement pour chaque «programme».
7. Utilisez le gain du Normalizer pour déterminer le niveau de compression souhaité.

Nous vous recommendons de ne pas dépasser 3 dB de réduction de gain.

1. Essayez les réglages de l'équilibre spectral pour ajouter des aigus, des mediums ou des graves.
2. Si vous doivent ajouter de la compression, utiliser les touches Emphasis. La compression est alors appliquée à une bande de fréquence plus étendue tout en compensant la perte de niveau.

Si le signal doit être re-masterisé, nous vous recommendons de conserver une copie du signal source afin de pouvoir retrouver le son original.

Pour obtenir de plus amples informations sur l'utilisation du Finalizer Express avec un røglage externe, veuillez vous reporter aux pages 20-21.

Note: Cette courte presentation ne remplace pas l'expérience que vous pouvez accuperir en utilisant le Finalizer Express.

Grille de matricage du Finalizer

Cette annexe prôsente les rôglages offerts par la grille de matriage du Finalizer

H
RATIO 1.25:1	THRESH. -12dB	ATTACK 14ms	RELEASE 0.1s
M
RATIO 1.25:1	THRESH. -12dB	ATTACK 14ms	RELEASE 0.14s
L
RATIO 1.25:1	THRESH. -12dB	ATTACK 20ms	RELEASE 0.2s

H
RATIO 1.8:1	THRESH. -10dB	ATTACK 14ms	RELEASE 0.1s
M
RATIO 1.8:1	THRESH. -10dB	ATTACK 14ms	RELEASE 0.14s
L
RATIO 1.8:1	THRESH. -10dB	ATTACK 20ms	RELEASE 0.2s

H
RATIO 2.0:1	THRESH. -11 dB	ATTACK 14ms	RELEASE 0.1s
M
RATIO 2.0:1	THRESH. -11 dB	ATTACK 14ms	RELEASE 0.14s
L
RATIO 2.0:1	THRESH. -11 dB	ATTACK 20ms	RELEASE 0.2s

H
RATIO 2.0:1	THRESH. -18dB	ATTACK 14ms	RELEASE 0.1s
M
RATIO 2.0:1	THRESH. -13dB	ATTACK 14ms	RELEASE 0.14s
L
RATIO 3.2:1	THRESH. -13dB	ATTACK 20ms	RELEASE 0.2s

H
RATIO 4.0:1	THRESH. -20dB	ATTACK 14ms	RELEASE 0.1s
M
RATIO 4.0:1	THRESH. -18dB	ATTACK 14ms	RELEASE 0.14s
L
RATIO 5.6:1	THRESH. -18dB	ATTACK 20ms	RELEASE 0.2s

H
RATIO 1.25:1	THRESH. -12dB	ATTACK 20ms	RELEASE 0.2s
M
RATIO 1.25:1	THRESH. -12dB	ATTACK 20ms	RELEASE 0.3s
L
RATIO 1.25:1	THRESH. -12dB	ATTACK 30ms	RELEASE 0.5s

H
RATIO 1.8:1	THRESH. -10dB	ATTACK 20ms	RELEASE 0.2s
M
RATIO 1.8:1	THRESH. -10dB	ATTACK 20ms	RELEASE 0.3s
L
RATIO 1.8:1	THRESH. -10dB	ATTACK 30ms	RELEASE 0.5s

H
RATIO 2.0:1	THRESH. -11dB	ATTACK 20ms	RELEASE 0.2s
M
RATIO 2.0:1	THRESH. -11dB	ATTACK 20ms	RELEASE 0.3s
L
RATIO 2.0:1	THRESH. -11dB	ATTACK 30ms	RELEASE 0.5s

H
RATIO 2.0:1	THRESH. -18dB	ATTACK 20ms	RELEASE 0.2s
M
RATIO 2.0:1	THRESH. -13dB	ATTACK 20ms	RELEASE 0.3s
L
RATIO 3.2:1	THRESH. -13dB	ATTACK 30ms	RELEASE 0.5s

H
RATIO 3.0:1	THRESH. -18dB	ATTACK 20ms	RELEASE 0.2s
M
RATIO 3.2:1	THRESH. -15dB	ATTACK 20ms	RELEASE 0.3s
L
RATIO 4.0:1	THRESH. -15dB	ATTACK 30ms	RELEASE 0.5s

H
RATIO 1.25:1	THRESH. -12dB	ATTACK 20ms	RELEASE 0.3s
M
RATIO 1.25:1	THRESH. -12dB	ATTACK 20ms	RELEASE 0.5s
L
RATIO 1.25:1	THRESH. -12dB	ATTACK 30ms	RELEASE 0.7s

H
RATIO 1.8:1	THRESH. -10dB	ATTACK 20ms	RELEASE 0.3s
M
RATIO 1.8:1	THRESH. -10dB	ATTACK 20ms	RELEASE 0.5s
L
RATIO 1.8:1	THRESH. -10dB	ATTACK 30ms	RELEASE 0.7s

H
RATIO 2.0:1	THRESH. -11dB	ATTACK 20ms	RELEASE 0.3s
M
RATIO 2.0:1	THRESH. -11dB	ATTACK 20ms	RELEASE 0.5s
L
RATIO 2.0:1	THRESH. -11dB	ATTACK 30ms	RELEASE 0.7s

H
RATIO 2.0:1	THRESH. -18dB	ATTACK 20ms	RELEASE 0.3s
M
RATIO 2.0:1	THRESH. -13dB	ATTACK 20ms	RELEASE 0.5s
L
RATIO 3.2:1	THRESH. -13dB	ATTACK 30ms	RELEASE 0.7s

H
RATIO 3.2:1	THRESH. -15dB	ATTACK 20ms	RELEASE 0.3s
M
RATIO 3.2:1	THRESH. -15dB	ATTACK 20ms	RELEASE 0.5s
L
RATIO 4.0:1	THRESH. -18dB	ATTACK 30ms	RELEASE 0.7s

H
RATIO 1.25:1	THRESH. -12dB	ATTACK 50ms	RELEASE 0.5s
M
RATIO 1.25:1	THRESH. -12dB	ATTACK 50ms	RELEASE 0.7s
L
RATIO 1.25:1	THRESH. -12dB	ATTACK 50ms	RELEASE 1.0s

Ce chapitre prôsente un certain nombre d'astuces et d'examples d'utilisation du Finalizer Express dans différentes applications et vous proposcè des lignes directrices de røglage, des configurations spçifiques, etc.

Entrøes analogiques

Pour obtenir un résultat et une résolution optimum de l'entrée numérique, augmentez le niveau avant les convertisseurs A/N 24 bits en veillant à ne pas provoquer un écritage du signal. Pour obtenir une conversion optimale sans écritage, l'afficheur d'entrée du Finalizer Express doit indiquer environ -6 dB à -3dB.

Attention: Si les Leds Input Clip sont allumées, il y a échéage et probabilité distortion.

Sorties numOriques

Les sorties numériques du Finalizer Express sont toujours en 24 bits. Cela signifie que le récepteur est responsable du troncage du signal. Si le Dither est sélectionné en face avant du Finalizer Express, ce dernier s'applique uniquement aux sorties numériques. Le Dither doit toujours être appliqué lorsque la résolution du signal est réduite en aval. Le format numérique sélectionné en face avant est affecté aux trois sorties numériques. Cela vous permet de convertir n'importe quel signal en entrée en S/PDIF ou AES/EBU. Si aucune des deux Leds n'est allumée, le Finalizer Express copie le format numérique de l'entrée numérique sélectionnée.

Réglages de base

Bien que le Finalizer Express soit d'une utilisation très simple, quelques conseils pour la réalisation d'un bon point de départ peuvent être utiles.

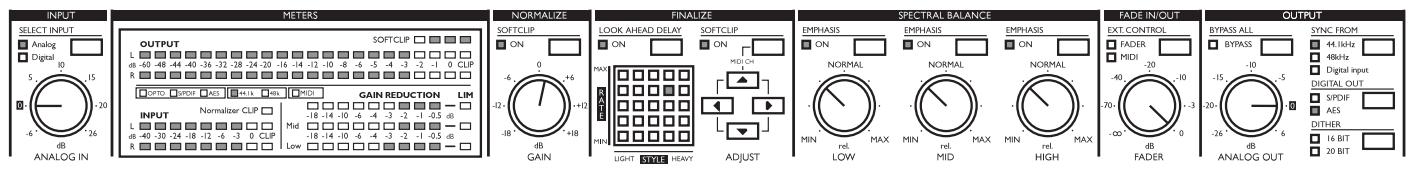

Dclenchement du compresseur

Si vous souhaitez ajouter de la compression sans augmenter le gain du Normalizer, utilisez les touches Emphasis. Ces touches permettent d'abaisser le seuil de compression dans leurs plages de fréquence respectives et d'ajouter du gain à la bande traitée. En activant les trois touches Emphasis et en réduisant légarement les réglages d'équilibre spectral, le signal déclenché le compresseur sans augmentation de la limitation du fait que les réglages d'équilibre spectral se situent entre le compresseur et le limiteur.

UTILISATION DU FINALIZER EXPRESS

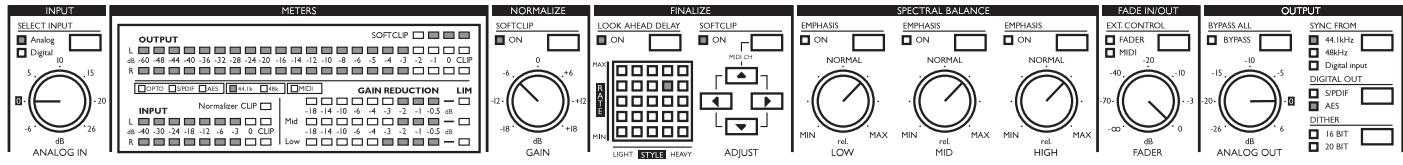

Dclenchement du limiteur

Si vous souhaitez augmenter la limitation sans ajouter de compression, utilisez les réglages d'équilibre spectral. Parce que ces derniers se situent entre le comprésur et le limiteur, vous pouvez les augmenter également sans que cela n'affecte la compression.

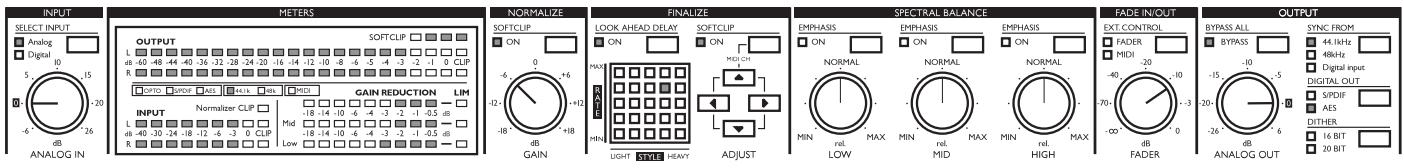

Comparaison des signaux bypasses et finalis

Il est parfois dificile de comparer le signal source et le signal finalise du fait des variations de gain. Pour cela, utilisez le Fader. Reglez le Fader jusqu'à l'obtention d'un niveau homogène des deux signaux. Appuyez alors sur la touche "Bypass All" pour la comparaison. Le réglage du Fader indique le gain ajouté au signal.

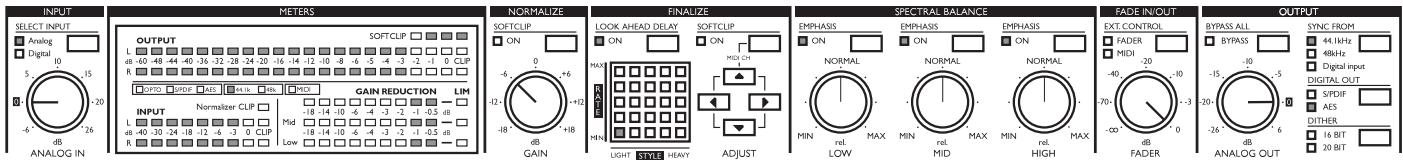

Musique classique ou acoustique

Si vous utilisez le Finalizer Express pour Traitser de la musique classique, il est préferable de désirir un réglage subtile. Voici une suggestion : déactivé les deux fonctions d'échéage doux ; vous évitez ainsi d'ajouter une distortion harmonique de deuxième ordre à votre signal. Ce type de distortion est aisément reconnaissable. Elle n'est pas souhaitable dans de la musique acoustique. Sélectionnez le réglage de la grille de matricage apparaisant en bas à gauche afin d'obtenir le réglage le plus subtile avec un taux assez faible, un temps d'attaque只想 lent, et un temps de rétablissement rapide. Activez les trois touches Emphasis afin de diminuer le seuil du compréseur. Reglez ensuite le gain du Normalizer jusqu'à l'activation des afficheurs de réduction de gain. Nous vous recommendons de ne pas dépasser une réduction de gain de -3 dB.

UTILISATION DU FINALIZER EXPRESS

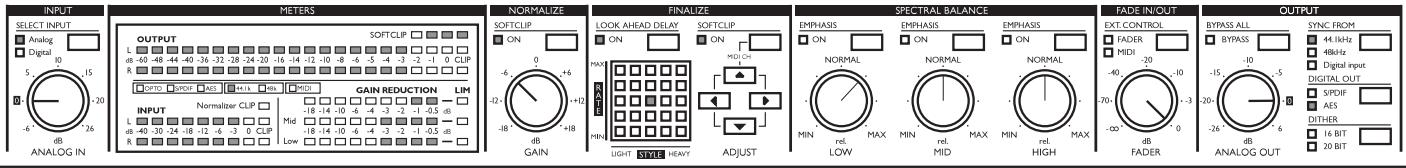

Musique Pop/Rock

La musique Pop/Rock comprend une grande variété de styles. Le traitement du signal dans ce domaine est une question de goût : il dépend en partie du traitement que vous souhaitez apporter à votre musique. Voici une suggestion pour ce type de musique : activez les deux fonctions d'échéage deux. Choisissez le point central de la grille de matricage. Utilisez ensuite le potentiamètre de gain du Normalize pour régler le compresseur. Nous vous recommendons de ne pas dépasser une réduction de gain de -3 dB. Pour accenter les basses fréquences, essayez les potentiamètres Low, Mid et High tout en gardant le potentiamètre Low dans une position intermédiaire.

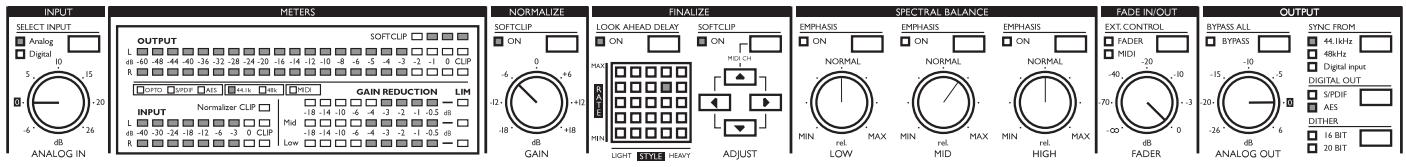

Annonce publicitaire

Vou puez utilise le Finalizer Express pour la compression d'annonce publicitaire. Cela donne un peu plus de compression que pour un mixage final. Pour commencer, voici une suggestion : activez les deux fonctions d'ecretage doux. Choisissez un réglage en haut à droite de la grille de matrçage, avec un taux élevé et un temps de réponse légèrement agressif. Essayez également les réglages proposés en bas à droite de la grille de matrçage, avec un taux élevé et des temps de réponse plus longs. Choisissez le réglage qui convient le比较好 à votre signal source. Nous vous recommendons de ne pas dépasser une réduction de gain de -6 dB (elle-ci est indiquée sur les afficheurs de réduction de gain). Si vous souhaitez accenterer une bande de fréquence spécifique, essayez les réglages d'équilibre spectral pour augmenter les basses fréquences ou accentuer les mediums.

CONFIGURATIONS SPECIFIQUES

Utilisation d'une horloge externe avec l'entrée analogue

Voupez obliger le Finalizer Express a utiliser une horloge numérique externe comme horloge maître tout en traitant le signal audio des entrées analogiques. Cela peut etre utile si vous utilisez un autre appeareil numérique comme horloge maître.Procedez comme suit :

1. Connectez le signal source aux entrée analogiques du Finalizer Express.
2. Connectez la sortie numérique de votre horloge maître à l'une des entrées numériques du Finalizer Express.
3. Connectez l'une des sorties numériques du Finalizer Express à l'entrée numérique de l'appareil situé en aval.
4. Selectionnez l'entrée analogue du Finalizer Express en appuyant sur la touche "Select Input".
5. Appuyez sur la touche "Sync From" pourCHOISIR les entrées numériques comme horloge maître.

Le Finalizer Express est configuré pour accepter le signal de l'entrée analogue avec une horloge numérique externe.

Horloge ma tre
Utilisation d'une horloge externe avec l'entrée analogue

Utilisation du Finalizer Express en insertion

Utilisation du Finalizer Express comme horloge ma tre Dans une configuration numérique, vous pouvez utiliser le Finalizer Express comme horloge maître. Cela peut être utile lorsque le Finalizer est inséré dans un système d'enregistrement sur disque dur par exemple. Procedez comme suit :

1. Connectez la sortie numérique de votre apparéil à l'une des entrées numériques du Finalizer Express.
2. Selectionnez l'entrée numérique du Finalizer Express en appuyant sur la touche "Select Input".
3. Connectez l'une des sorties numériques du Finalizer Express à l'entrée numérique de votre apparéil.
4. Appuyez sur la touche "Sync from" pour désir l'horloge interne souhaitée.
5. Selectionnez l'entrée numérique de votre apparéil.

Le Finalizer Express est maintenant l'horloge maître de la configuration.

Utilisation du Finalizer Express en insertion

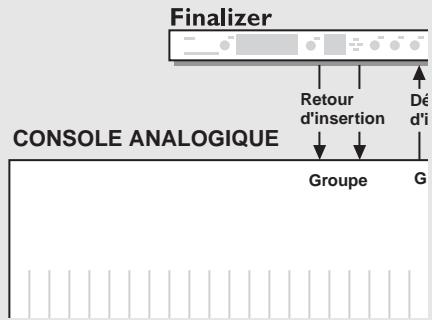

Vous pouvez utiliser le Finalizer Express en insertion dans un groupe de votre console de mixage comme compréseur stéreo.

Vou pousse l'utiliser par exemple pour la compression d'un groupe de contre-chants ou tout un kit de batterie.

Procedez comme suit :

1. Connectez les deux départ de groupe de votre console de mixage aux entrées analogiques du Finalizer Express.
2. Connectez les sorties analogiques du Finalizer Express au groupe de retours de votre console de mixage.
3. Désactivez le retard d'anticipation eà l'aide de la touche "Look Ahead Delay".

Le Finalizer Express est maintainant en insertion dans un groupe de votre console de mixage.

Attention : Les conversions générent un retard mineur. Ce dernier peut entraîner des déphasages lorsque le signal traité est mélangié au signal original.

COMMANDA DISTANCE

Commande

Ce chapitre expose les possibilités de røglages externe (descriptions de røglages avec søquenceurs pour l'enregistrement des Fades in/Out).

Contr le distance l'aide du Fader numérique

Youou poce chroler the Fades numériques du Finalizer Express a distance grace au Master Fader TC optionnel ou par MIDI.

Ceci you per met d'executer des Fades numériques et d'enregister, restituer, editor et deplacer des Fades à l'aide d'un sequencer.

Utilisation du Master Fader TC

Enregistrement/restitution d'un Fade

Utilisation du Master Fader TC

Le Master Fader TC optionnel de haute qualité est parfaitement compatible avec le Finalizer Express. Vous pouvez activer le Master Fader en appuyant sur la touche EXT CONTROL située en face avant.

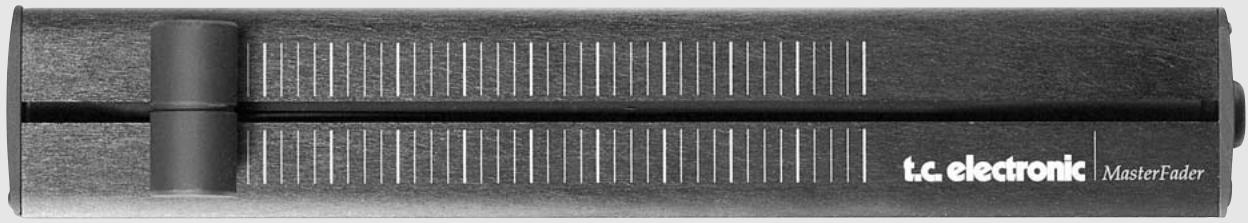

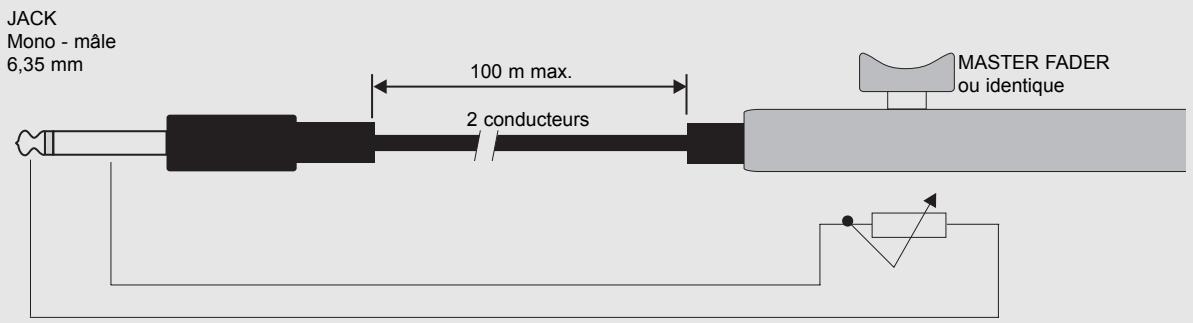

Connexion et calibrage du Master Fader

• Connectez le Master Fader au Jack 6,35 mm du Finalizer Express.
• Appuyez sur la touche BYPASS lors de la mise sous tension.
• Utilisez le curseur ADJUST "UP" pour désir le test N^10 (menu de calibrage).
• Appuyez sur la touche SOFTCLIP "ON" - une flèche dirigeée vers le haut apparait.
• Placez le Fader sur la position maximum. Pour compenser les tolérances mécaniques, abaissez légarement le Fader.
• Appuyez sur la touche SOFTCLIP "ON" pour confirmer votrechoix, une flèche dirigée vers le bas apparait.
• Placez le Fader sur la position minimum. Pour compenser les tolérances mécaniques, remontez légarement le Fader.
• Appuyez sur la touche SOFTCLIP "ON" pour confirmer votrechoix.
• Le Master Fader est à présent calibre.
• Mettez l'appareil sous/hors tension.

Contr le du Fade numérique par MIDI

Le Fader numérique du Finalizer Express répond au contrôleur MIDI N° 7. Procedez comme suit :

1. Connectez le MIDI Out de votre apparéil MIDI au MIDI IN de votre Finalizer Express à l'aide d'un cable Midi standard.
2. Appuyez simultanément sur la touche Softclip et sur la touche fléchée du haut pour acceder au canal MIDI du Finalizer Express.
3. Utilisez les touches fléchées haut/bas pour désirir le canal souhaité.
4. Appuyez sur la touche "EXT. CONTROL" pourCHOISIR "Midi".

Le Fader numérique est à présent contrôle par MIDI.

COMMANDA DISTANCE

Enregistrement/restitution d un Fade

Les Fades numériques du Finalizer Express sont transmis par MIDI. Cela permet d'enregistrer et de restituer les Fades.

Procedez comme suit :

1. Connectez le MIDI Out du Finalizer Express au MIDI In de votre enregistrateur MIDI et vice-versa.
2. Veillez à ce que vous appeareil et votre Finalizer Express soient régles sur le même canal (Voir "Contrôle du Fader numérique par MIDI").
3. Veillez à ce que la touche "Ext Control" du Finalizer Express soit sur Off (c'est à dire que le potentiemetre rectiligne externe soit utilisé pour le contrôle du Fader numérique).
4. Lancez l'enregistrement.
5. Executez le Fade à l'aide du potentiemetre rectiligne.
6. Arretez l'enregistrement.

Vou puevez à présent éditer ou déplacer le Fade dans votre apparéil MIDI avant de le restituer en lecture MIDI.

1. Appuyez sur la touche "Ext. Control" pourCHOISIR "MIDI".
2. Lancez la lecture du Fade à partir de votre apparéil MIDI.

Le Fade peut à présent être sauvégarde avec les autres commandes MIDI.

Qu'il soit exécuté par le potentiamètre Fader ou par le Master Fader TC optionnel, un Fade est toujours transmis comme contrôleur N^7 sur le canal utilisé.

ANNEXE Test

POUR LANCER LE TEST, MAINTENEZ LA TOUCHE BYPASS ALL ENFONCEE TOUT EN METTANT L APPAREIL SOUS TENSION

Utilisez les flèches gauche et droite < pour désirir un test, puis appuyez sur la touche FINALIZE SOFTCLIP pour activer ou désactiver le test. Les tests sont décrites ci-dessous.

Test 0 - Led

Activez toutes les Leds, puis appuyez sur la touche "FINALIZE SOFTCLIP" pour lancer le test.

Test 1-PotentiationEtre

Ce test sert au calibrage des potentiometres.

Tous les potentiemètres doivent être régés en position intermédiaire. Appuyez sur la touche SOFTCLIP pour lancer le test.

Si l'un des potentiemètres ne se trouve pas dans la plage traitée, le symbole “-” apparait et la Led correspondant à ce potentiemètre clignote.

Le symbole “+” confirme que tous les potentiomètres se trouvent dans la bonne position.

Vous pouvez sauegarder les nouveaux réglages en appuyant sur la touche "SELECT INPUT". Le symbole "+" confirme que les nouveaux réglages sont enregistrés.

Test 2 - Entrøe/sortie analogiques

Connectez la sortie analogique à l'entrée analogue à l'aide d'un cable symétrique, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test. Les afficheurs d'entrée indiquent -12 dB. Le symbole "+" indique que le test est bon. Le symbole "-" indique un problème au niveau de l'entrée ou de la sortie. Dans ce cas, testez une autre entrée/sorting analogue.

Test 3 - Entroe/sortie AES/EBU

Connectez un cable symétrique entre l'entrée et la sortie AES/EBU, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test.

Les afficheurs d'entrée indiquent 0 dB. Le symbole “+” indique que le test est bon. Le symbole “-” indique un problème au niveau de l'entrée ou de la sortie.

Test 4 - Entrøe/sortie S/PDIF

Connectez un cable RCA entre l'entrée et la sortie S/PDIF, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test. Les afficheurs d'entrée indiquent 0 dB. Le symbole "+" indique que le test est bon. Le symbole "-" indique un problème au niveau de l'entrée ou de la sortie.

Test 5 - Entrøe/sortie Optiques

Connectez un cable optique entre l'entrée et la sortie Optiques, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test.

Les afficheurs d'entrée indiquent 0 dB. Le symbole “+” indique que le test est bon. Le symbole “-” indique un problème au niveau de l'entrée ou de la sortie.

Test 6 - Entrøe/sortie MIDI

Connectez un cable MIDI standard entre le MIDI In et le MIDI Out, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test.

Si la connexion fonctionne, le symbole “+” apparait. Dans le cas contraire, le symbole “-” s'affiche. Appuyez sur la touche LOOK AHEAD DELAY pour arreter le test.

Test 7 -Entrôe externe du Fader

Connectez un cable à l'entrée externe du Fader, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test. Si la pointe est connectée à la masse, le symbole “+” apparait. Dans le cas contraire, le symbole “-” s'affiche.

Test 8 - File

Appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test. La tension de la pile est testée et le symbole “+” apparait si la pile est bonne. Dans le cas contraire, le symbole “-” s'affiche.

Test 9 - SystEme

Appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test. Les éléments ASIC, DSP, DSP RAM et EEPROM sont testés. Si le test est acceptable, le symbole “+” apparait. Dans le cas contraire, le symbole “-” s'affiche.

Test 10 - Calibrage du Fader

Connectez le Fader à l'entrée externe du Fader, puis appuyez sur la touche FINALIZE SOFTCLIP pour lancer le test. Placer le Fader sur la position maximale, puis appuyez de nouveau sur la touche FINALIZE SOFTCLIP. Placez le Fader sur la position minimale. Le symbole “+” apparait un court instant pour confirmer le calibrage.

Appuyez sur la touche On/Off pour activer/désactiver le système d'exploitation.

Note

Si vous nevez nous renvoyer cet apparéil pour réparation, veuilles le replacer dans son emballage d'origine et placer celui ci dans un autre emballage.

ANNEXE Dysfonctionnements

L appeareil ne rZagit pas lorsque vous appuyez sur la touche POWER.

• L'interrupteur Power situé en face arrêté est sur Off.

Vous ne parvenez pas mesurel apparéil hors tension.

• Maintenez la touche Power enfoncée environ 3 secondes, puis relâchez la.

Le Finalizer Express ne produit aucun son.

• Vous utilisez une entrée analogue, mais le sélecteur d'entrée fonctionne en mode numérique. Appuyez sur la touche "SELECT INPUT" jusqu'à ce que la Led "analogique" s'allume.

La frquence d 0chantillonnage en entrée est de 44,1 kHz, mais le Finalizer Express envoie un signal de 48 kHz.

• Vous utilisez une entree numerique, mais le Finalizer Express est regle pour utiliser sa propre horloge interne. Appuyez sur la touche "Sync from" pourCHOISIR L'horloge numerique.

Votre enregistreur DAT recorder n accepte pas le signal numérique issu du Finalizer Express

• Essayez de modifier le format numérique du Finalizer Express en appuyant sur la touche "Digital Out".

Le Fader numérique du Finalizer Express ne fonctionne pas

• Assurez-vous que les LEDs de réglage externe de la section Fade In/Out soient éteintes.

Le Fader num'Orique ne rOpond pas au contr le MIDI

• Assurez-vous que vous avez salectionné le canal MIDI ajustat en appuyant simultanément sur la touche FINALIZE SOFTCLIP et sur la touche fléchéée du haut.

ANNEXE Tableau d'implémentation MIDI

PROCESSEUR D EFFETS Finalizer Express - Aoßt 1998, Version 1.0

ANNEXE Caractéristiques techniques

Entes et sorties numriques

Connecteurs :

Formats :

Dither de sortie :

Fréquences d'échantillonnage :

Temps de traitement :

Bande passante DIO :

Compresseur DHT+BRUIT :

Entrøes analogiques

Connecteurs :

Impedance :

Niveau d'entrée max.:

Niveau d'entrée min. (pour 0 dBFS):

Sensibilité :

Conversion A/N :

Retard de conversion A/N :

Plage dynamique :

DHT:

Bande passante :

Diaphonie :

Sorties analogiques

Connecteurs :

Impedance :

Niveau de sortie max.:

Plage de sortie :

Conversion A/N :

Retard de conversion A/N :

Plage dynamique :

DHT:

Bande passante :

Diaphonie :

Compatibilit

Normes :

Scurit

Certification :

Environnement

Température de fonctionnement :

Température de stockage :

Humidité :

Interface PC-Card (ex MCIA)

Connecteur :

Standards :

Format carte :

Interface de contrle

MIDI:

GPI, Pedal, Fader :

GOnOral

Finition :

Dimensions :

Poids

Alimentation secteur :

Consummation :

Autonomie de la pile :

Garantie pieces et main d'oeuvre

DC à 23,9 kHz ± 0,01 dB à 48 kHz

-122 dB (0,00008%) à 10 dB, 20 Hz-20 kHz

XLR symétrique (broche 2 = point chaud)

20 kOhms

+22 dBu (symétrique)

-10 dBu

Réserve dynamique à 12 dB: -22 dBu à +10 dBu

24 bits (1 bit, suréchantillonnage de 128 fois)

0.8 ms à 48 kHz

103 dB (non-pondéré), >106 dB(A)

-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz: +0/-0.2 dB

<-80 dB, 10 Hz to 20 kHz typique -100 dB à 1 kHz

XLR symétrique (broche 2 = point chaud)

100 Ohms (transformateur actif)

+22 dBu (symétrique)

-10 dBu à +22 dBu

24 bits (1 bit, surechantillonnage de 128 fois)

0.57 ms à 48 kHz

100 dB (non-pondéré), >104 dB(A)

-86 dB (0,005 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz: +0/-0,5 dB

<-60 dB, 10 Hz to 20 kHz typique -90 dB à 1 kHz

EN 55103-1 et EN 55103-2, FCC alinea 15 classe B, CISPR 22 classe B

IEC 65, EN 60065, UL 1419, CSA E65

0^ C à 50^ C

-30° C à 70° C

90% max. sans condensation

PC-Card, carte 68 broches de type 1

PC-Card (ex MCIA) 2.0, JEIDA 4.0

Jusqu'à 2 Mo SRAM

In/Out/Thru: DIN 5 broches

Jack 6,35 mm, 0 ohm à 50 kOhms

Façade en aluminium anodizé, Chássis en acier peint

483× 44× 208mm

2.35 kg

100 à 240 V, 50 à 60 Hz (selection automatique)

<20W

10 ans

1 an

ANNEXE Note

Ce matériel a subi des tests pour être conforme aux normes en vigueur relatives aux apparèils numériques de Classe B, conformément à l'aléna 15 des normes FCC.

Ces limites sont conçues pour vous protégger contre toute interférence nuisible pouvant être généraee par une installation résidentielle.

Ce matériel génére, utilise et émet des fréquences radio : s'il n'est pas installé et utilisé selon les instructions, il peut provoquer des interférences avec les communications radio. Cependant, nous ne pouvons vous garantir qu'aucune interférence avec d'autres installations n'aura lieu. En cas d'intérférence nuisible lors de la mise sous/hors tension, nous vous recommendons de procéder comme suit :

• Réorientez ou déplacez l'antenne de réception.
  Eloignez le matériel du récepteur.
• Connectez l'appareil à une ligne secteur autre que celle du récepteur.
• Adressez-vous à votre revendeur ou à un technicien qualifié.

Attention :

Nous vous informons que toute modification apportée à l'appareil et non indiquée dans ce manuel entraine l'annulation de la garantie.

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Attention:

Une mauvaise installation de la pile peut provoquer une explosion. Remplacer la pile uniquement par une pile de même type recommende par le fabricant. Jetez les piles usagées conformément aux indications du fabricant.

Certificate de conformity

TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Danemark, déclare ici sous sa propre résponasbilité que le produit :

Processeur numérique Finalizer Express

covert par ce certificate et portant le label de la CE est conforme aux standards suivants :

EN 60065

(IEC 60065)

Consignes de sécurité relatives aux apparèils

connectés au secteur et aux apparciels menagers d'utilisation générale

EN 55103-1

Consignes relatives aux produits audio,

video, audio-visuels et systèmes d'éclairage à vocation professionnelle

Aléa 1 : émission.

EN 55103-2

Consignes relatives aux produits audio,

audio-visuels et systèmes d'éclairage à vocation professionnelle

Aléna 2 : immunité.

Conformément aux directives suivantes :

Fait à Risskov, le 17 Aout 1998

Anders Fauerskov

Directeur Général

ANNEXE Glossaire

AES/EBU

Standard professionnel d'entrees/sorties numériques, utilisant des cables XLR symétriques. Le format AES/EBU accepte des signaux de sortie de 24 bits à 96kHz .

S/PDIF

Standard grand public d'entrées/sorties numériques, utilisant des cables coaxiaux. Ce format accepte généralement des signaux de sortie de 20 bits à 48 kHz.

Les produits TC acceptent des signaux de sortie de 24 bits en S/PDIF.

Tos-link

Egalement appelé S/PDIF optique. Deux canaux de 24 bits, 96kHz peuvent être transférés avec ce format.

Liminurdetype infranchissable

Liminéur qui ne laïssse passer aucun signal au-dessus du seuil.

Bits et octets

1 bit correspond à la plus petite unité du domaine numérique. Sa valeur peut être de 0 ou 1 (ou activé/désactivé). 1 octet = 8 bits.

Crtes non-traitoes

Lorsque l'attaque est utilisé, des créées non-traitées peuvent apparaître. Cela génére des clics/distorsions indésirables. Pour éviter cela, vous pouvez utiliser un limiteur "infranchissable".

Points de coupure

Ces points délimitant les bandes de fréquence.

dBFS

Niveau pleine échelle. 0 dBFS correspond au niveau maximum absolu en numérique. Tout signal au-dessus de 0 dBFS génére des distorsions indésirables.

dBu

Unité de mesure du domaine analogique.

0dBu = 0,775V sous 600 Ohms

dBv

Unité de mesure du domaine analogique.

0 dBv correspond à 1 V sous 600 Ohms.

Dø-esseur

Algorithme qui supprime les "S" ou les sibilantes des voix.

Dither

En passant d'un type de résolution à une résolution inférieure (par exemple de 24 bits à 16 bits), vous perdez 8 bits d'informations. Le traitement consistant à réduire la résolution introduit une distorsion numérique des signaux de faible niveau à cause d'un manque d'informations. Pour compenser cela, le Dither doit être appliqué. Le Dither correspond à une petite quantité de bruit filtré (bruit de fond) génére de façon aléatoire, garantissant un signal de faible niveau moins distordu.

Le Dithering est utile uniquement sur les sorties numériques.

L'appareil en aval déterminé toujours le Dithering de sortie nécessaire. Un Dither de 16 bits doit être appliqué à un DAT ou à un enregistrur CDR.

Gznrateur d horloge

Elément séparé d'un équipement utilisé pour générer une horloge standard commune pouvant garder tous les apparciels numériques synchronisés.

Horloge ma tre

Si vous n'utilise pas de générateur d'horloge séparé, vous pouvez en revanche utiliser celle de vos apparciels numériques. L'appeil de référence de synchronisation est appelé l'horloge maître.

Compensation de gain

Pour optimiser le gain de sortie et la puissance de votre signal, la compensation de gain peut être utilisée pour remonter automatiquement le gain de la bande compressée.

Frquence d chantillonnage

La qualité sonore dépend de la précision de mesure du signal analogique. La mesure s'effectue en decoupant l'onde à une vitesse donnée : la fréquence d'échantillonnage. Etant donné que vous avez besoin de deux points pour définir une courbe sinusoidale, la fréquence maximum qui peut être reproductive avec fidélité correspond à la fréquence d'échantillonnage divisée par deux. La fréquence maximum d'échantillonnage est de 48kHz et de 24kHz .

ANNEXES Câblage

Cble MIDI

Cble pdaier

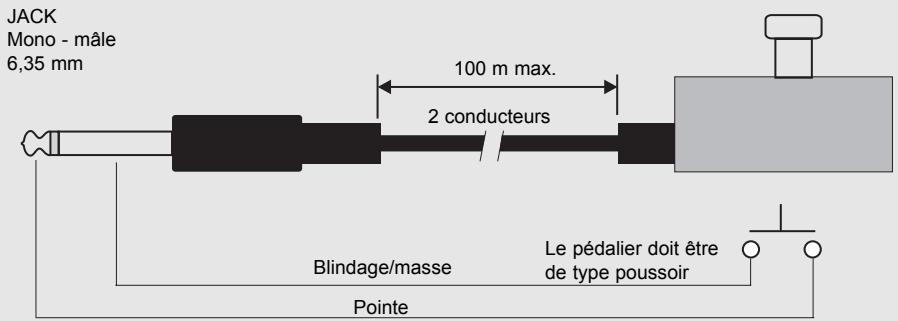

COMMUTATEUR AU PIED ou identique

Cble du Fader

XL-R - XLR

Broche 1 - Broche 1

(masse)

Broche 2 - Broche 2

(point chaud)

Broche 3 - Broche 3

(point froid)

Jack (asym@trique) - XLR

Corps - Broche 1

(masse)

Pointe - Broche 2 (point chaud)

Corps - Broche 3 (point froid)

Jack (symotique) - XLR

Pourquoi un Master Fader ?

Si vous réaliserez un Fade avant le Finalizer Express, le compresseur va accentuer automatiquement le niveau lors du Fade. Pour éviter ce type de problème, les Fades doivent toujours être effectuels en sortie du Finalizer Express. Le Master Fader vous permet de réaliser un Fade manuel en sortie du Finalizer Express. Vous pouvez ainsi réaliser un Fade numérique et assurer ainsi un contrôle précis de l'équilibre entre les canaux gauche et droit.

Connexion et calibrage du Master Fader

• Connectez le Master Fader au connecteur externe du Finalizer Express.
• Maintenez la touche BYPASS enforcée lorsque vous placez l'appareil sous tension.
• Utilisez le curseur ADJUST "UP" pour sélectionner le test numéro 10 (menu de calibrage). Appuyez sur la touche SOFTCLIP "ON" - une flèche dirigée vers le haut apparait.
• Placez le Master Fader en position maximum. Pour compenser les tolérances mécaniques, baissez-le légèrement. Appuyez sur la touche SOFTCLIP "ON" pour confirmer l'opération - une flèche dirigée vers le bas apparait.
• Placez le Master Fader en position minimale. Pour compenser les tolérances mécaniques, remontez-le légèrement.
• Appuyez sur OK
• Le Master Fader est maintainant calibre.

Placez l'appareil sous/hors tension.

Activier le Master Fader

Pour activer le Master Fader, appuyez sur la touche FADER située dans la section Fade In/Out.

Le Master Fader contrôle à présent le Fader numérique du Finalizer Express.

Câbles et longueurs

Le Master Fader utilise des cables en jack mono. Vous pouvez prolonger le cable avec un adaptateur jack/jack et une longueur de cable allant jusqu'à 25 metres. N'oubliez pas de recalibrer le Fader après avoir prolongé le cable.
