BM1238B - Tondeuse à gazon AYP - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tracteur de pelouse
Modèle	Non précisé
Marque	Non précisé
Type de moteur	Essence, 4 temps
Puissance moteur	Non précisé
Largeur de coupe	Non précisé
Hauteur de coupe	Réglable, plusieurs positions
Transmission	Hydrostatique ou manuelle
Capacité du réservoir	Non précisé
Type de démarrage	Électrique ou manuel
Roues motrices	Arrière
Poids	Non précisé
Dimensions (L x l x H)	Non précisé
Accessoires inclus	Non précisé
Utilisation recommandée	Entretien de pelouses moyennes à grandes
Garantie	Non précisé

FOIRE AUX QUESTIONS - BM1238B AYP

Comment démarrer le AYP BM1238B ?

Pour démarrer le AYP BM1238B, assurez-vous que le réservoir de carburant est plein et que la clé de contact est en position 'ON'. Appuyez sur le bouton de démarrage ou tirez sur le cordon de démarrage selon le modèle.

Que faire si le moteur ne démarre pas ?

Si le moteur ne démarre pas, vérifiez que le réservoir de carburant est plein, que le carburant est frais et que la batterie est chargée. Assurez-vous également que les interrupteurs de sécurité sont en position correcte.

Comment entretenir le AYP BM1238B ?

Pour entretenir le AYP BM1238B, il est conseillé de vérifier régulièrement l'huile moteur, de nettoyer ou remplacer le filtre à air, et de vérifier les bougies d'allumage. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si la tondeuse ne coupe pas correctement ?

Si la tondeuse ne coupe pas correctement, vérifiez que les lames sont affûtées et exemptes de débris. Assurez-vous également que la hauteur de coupe est réglée selon vos préférences.

Comment régler la hauteur de coupe ?

Pour régler la hauteur de coupe sur le AYP BM1238B, localisez les leviers de réglage situés près des roues. Ajustez-les à la hauteur de coupe souhaitée en vous référant au manuel pour les mesures spécifiques.

Que faire si la tondeuse vibre excessivement ?

Si la tondeuse vibre excessivement, vérifiez que les lames sont correctement installées et équilibrées. Inspectez également les roues et les axes pour détecter tout dommage ou usure.

Comment stocker le AYP BM1238B pendant l'hiver ?

Pour stocker le AYP BM1238B pendant l'hiver, videz le réservoir de carburant ou ajoutez un stabilisateur de carburant. Nettoyez la tondeuse, vérifiez l'huile et rangez-la dans un endroit sec et à l'abri des intempéries.

Où puis-je trouver des pièces de rechange pour le AYP BM1238B ?

Vous pouvez trouver des pièces de rechange pour le AYP BM1238B chez votre revendeur local de matériel de jardinage, en ligne sur des sites spécialisés ou directement auprès du fabricant.

MODE D'EMPLOI BM1238B AYP

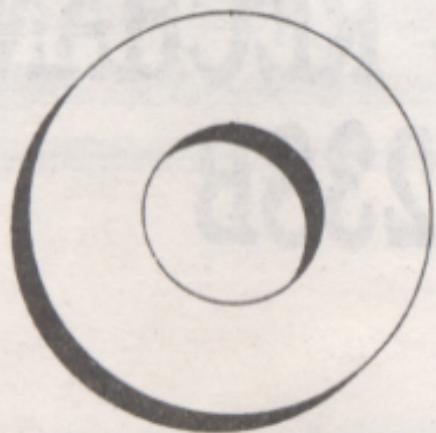

Contenu du sac des pièces

Le contenu du sac des pièces est illustré en grandeur naturelle.

(1) Rondelle 2-3/8" (1) Écrou frein 3/8-24

(1) Boulon à épaulement 5/16-18

(1) Boulon de réglage 1/2-13 x 1

(1) Rondelle frein 1/2 (1) Rondelle 17/32 x 1-3/16 x 12 Ja.

(2) Boulon H 1/4 - 20 x 3/4

(2) Écrou H 1/4 - 20

(2) Rondelle 9/32 x 5/8 x 16 Ja.

(2) Rondelle frein 1/4

Les pièces ont été emballées à part dans le carton.

Le contenu du sac des pièces n'est pas illustré en grandeur naturelle. Adaptateur du volant de direction

Insert du volant de direction

Douille de direction

(2) Clé

Guide-pente de

Bouchons de batterie et les instructions

Votre nouveau tracteur a été monté à l'usine sauf les pièces qui ne sont pas montées pour l'expédition. Pour assurer l'utilisation correcte et sûre de votre tracteur, toutes les pièces et la visserie que vous montez doivent être serrées à fond. Utilisez les outils corrects pour assurer la sécurité.

Les outils exigés pour le montage de votre tracteur

Un jeu de clés à douille facilitera le montage. Les dimensions standard des clés sont indiquées.

(1) Clé de 5/16" (1) Clé de 3/4" (2) Clés de 7/16" Manomètre à pneu (1) Clé de 1/2" Tournevis cruciforme (1) Clé de 9/16" Couteau tout usage

Lorsque les termes "DROITE" ou "GAUCHE" sont utilisés, ils se réfèrent à la droite ou à la gauche depuis la position située derrière le volant de direction.

Déballer le carton

• Retirez toutes les pièces détachées et les petites boîtes de pièces du carton.
• Coupez les quatre coins du carton du sommet au fond dans la longueur des lignes et dépliez les panneaux.
• Examinez le carton pour les pièces détachées et enlevez-les.

Attacher le volant de direction (voyez la fig. 1)

Glissez la douille de direction par-dessus l'arbre de direction. - Élevez vers l'avant l'arbre de direction jusqu'à ce que les trous de vis dans le tableau de bord soient centrés avec les trous de la douille de direction. Posez les deux (2) vis à tôle et serrez à fond. - Mettez le manchon de direction par-dessus l'arbre de direction. - Mettez les pattes du manchon de direction dans les fentes du tableau de bord et appuyez sur le manchon pour le fixer. Glissez l'adaptateur du volant de direction sur l'arbre de direction supérieur. Assurez-vous que les roues antérieures du tracteur soient bien droites. - Mettez le volant de direction afin que les barres transversales soient en position horizontale (gauche à droite) et glissez-le sur l'adaptateur. Montez une grande rondelle plate et un écrou frein 3/8-24 et serrez à fond. - Encliquez l'insert dans le volant de direction. Enlevez le plastique protecteur du capot de tracteur et de la calandre.

IMPORTANT : FAITES ATTENTION AUX AGRAFES DE PALETTE ET ENLEVEZ-LES. ELLES POURRAIENT CREVER LES PNEUS QUAND VOUS ROULEZ LE TRACTEUR HORS DE LA PALETTE.

FIG.1

Rouler le tracteur de la palette

• Soulevez le levier de levage d'accessoire à la position la plus haute
• Appuyez sur la pédale de frein/embrayage pour dégager le frein de stationnement
• Mettez le levier du changement de vitesse à la position point mort (N).
• Roulez et arrêtez le tracteur à distance de la palette. Enlevez le frettage qui tient le déflecteur de décharge contre le tracteur.

Préparer la batterie (voyez la fig. 2)

ATTENTION : Portez la visière de protection pour les yeux et le visage.

S'il y a contact accidentel de l'acide de batterie avec les vêtements ou les mains, lavez-les immédiatement.

Ne fumez pas. Les vapeurs de l'acide de batterie chargée sont explosives.

Lisez les instructions incluses avec les bouchons de batterie dans le sac des pièces. Portez toujours des gants, des vêtements et des lunettes protectrices pour protéger les mains, la peau et les yeux.

Votre tracteur est équipé d'un système de chargement de batterie qui est suffisant pour l'usage normal. Cependant, le chargement périodique de la batterie avec un chargeur automobile prolongera la durabilité de la batterie.

• Les instructions ont été emballées avec les bouchons d'évent qui sont situés dans le sac des pièces.
• Remplissez la batterie avec l'acide jusqu'au fond des tubes d'évent dans les éléments. N'en mettez pas trop.
• Laissez se reposer et se stabiliser la batterie au moins 30 minutes. Après stabilisation, vérifiez le niveau d'acide. Si le niveau d'acide descend au-dessous des tubes d'évent, en ajoutez jusqu'à ce que le niveau soit correct.

Pendant que la batterie repose (après l'addition d'acide) et plus tard, pendant qu'elle se charge, poursuivez le montage du tracteur.

IMPORTANT : IL EST CONSEILLÉ DE CHARGER LA BATTERIE AVANT L'UTILISATION. SI VOUS NE CHARGEZ PAS LA BATTERIE, VOUS POUVEZ RACCOURCIR LA DURÉE DE VIE DE LA BATTERIE.

Chargez la batterie à raison de 6 ampères pendant 1 heure. Utilisez un chargeur de batterie de 12 volts. Suivez toutes les précautions de sécurité impératives quand vous rechargez la batterie. Vérifiez le niveau d'acide une fois que la batterie est chargée. Si le niveau est inférieur au niveau correct, rajoutez de l'eau distillée ou sans fer. Remettez les bouchons d'évent afin de couvrir les tubes d'évent. Lavez le sommet de la batterie avec de l'eau pour enlever tout l'acide, ensuite essuyez-le pour l'assécher. Vérifiez que le boîtier de batterie n'a pas été avarié en cours de manutention et qu'il ne fuit pas. Jetez l'acide excédentaire. Neutralisez l'acide excédentaire avant de le jeter en l'ajoutant à 7,6 L (2 gal.) d'eau dans un récipient de plastique de 19 L (5 gal.). Remuez le mélange avec une palette en bois ou en plastique pendant que vous versez du bicarbonate de soude, jusqu'à ce que cette addition de soude ne provoque plus aucun moussage. Suivez les instructions pour l'installation de la batterie.

FIG. 2

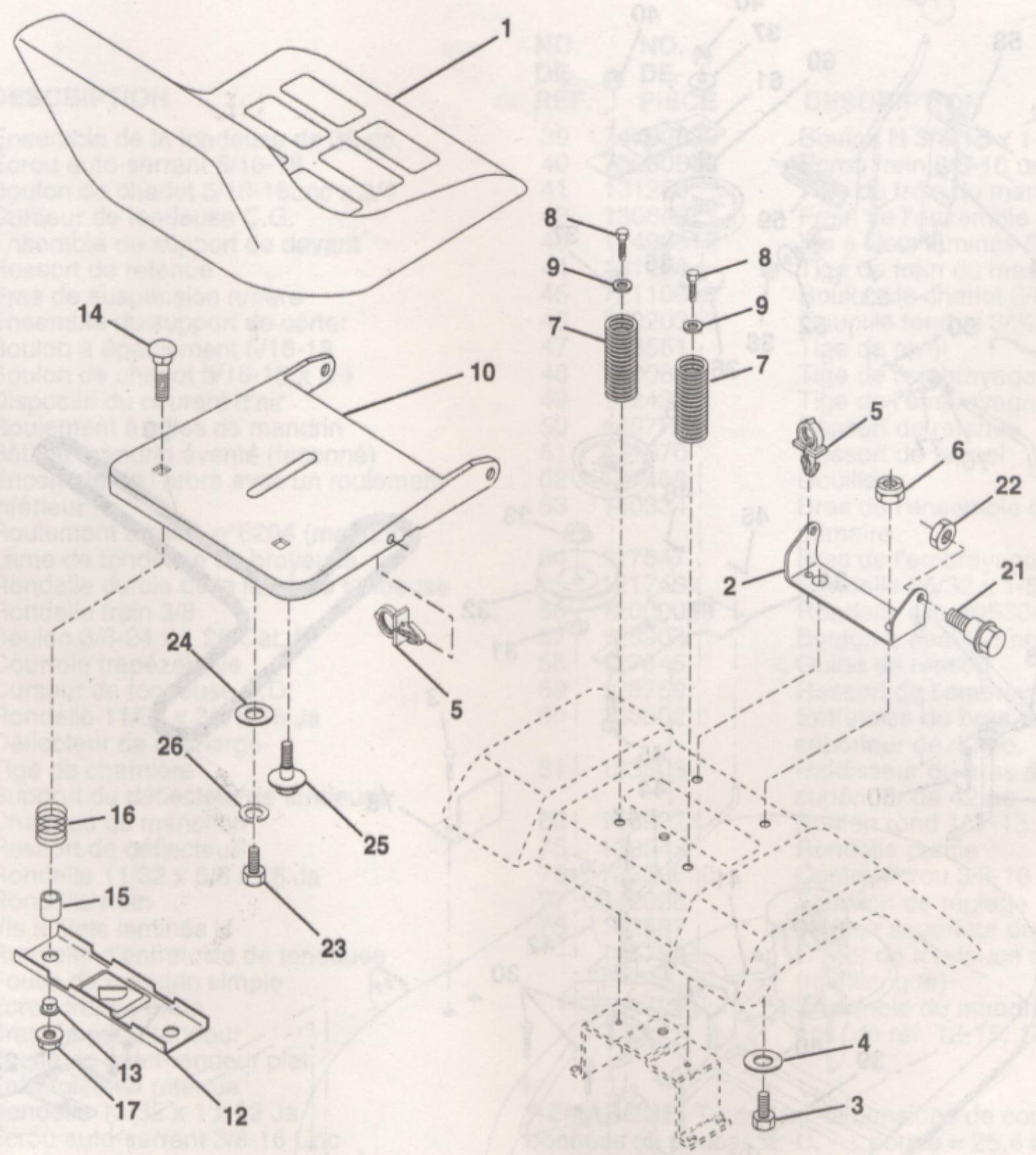

Réglez le siège avant de serrer le boulon de réglage.

Enlevez le carton d'emballage de la cuvette de siège. Posez le siège sur la cuvette de siège et montez le boulon à épaulement. Montez le boulon de réglage, la rondelle frein et la rondelle plate sans serrer. Ne serrez pas. Serrez à fond le boulon à épaulement. Mettez le siège dans la position d'utilisation et asseyez-vous sur le siège. Glissez le siège à la position désirée. Vous devez pouvoir appuyer à fond sur la pédale de frein/embrayage. Descendez du tracteur. Ne déplacez pas le siège de sa position réglée. Soulevez le siège et serrez à fond le boulon de réglage.

FIG. 3

Vérifier la pression des pneus

Les pneus de votre tracteur ont été surgonflés à l'usine pour l'expédition. La pression de pneu correcte est importante pour de nombreux résultats de tendre.

• Réduisez la pression des pneus à 14 PSI (1 kg/cm²) pour les roues avant et à 12 PSI (0,84 kg/cm²) pour les roues arrière.

Vérifier que la tondeuse soit plate.

Pour obtenir les meilleurs résultats de tonte, le boîtier de tondeuse doit être correctement nivelé. Référez-vous à la section "NIVELER LE BOÎTIER DE TONDEUSE" dans le Manuel d'Utilisation.

Vérifier que toutes les courroies soient correctement en position.

Référez-vous aux figures illustrées pour le remplacement des courroies d'entraînement de lame de tondeuse et des courroies de mouvement dans le Manuel d'Utilisation. Assurez-vous que toutes les courroies soient correctement en position dans les guides-courroie.

Vérifier le système de frein.

Après avoir appris l'utilisation de votre tracteur, vérifiez que les freins ont été correctement réglés. Référez-vous à la section "RÉGLER LE FREIN" dans le Manuel d'Utilisation.

Voyez les Figs. 4 et 5

ATTENTION : Ne court-circuitez pas les bornes de la batterie. Avant d'installer la batterie, enlevez tous les bijoux, les bracelets de montre, les bagues métalliques, etc.

Au début, la borne positive doit être branchée pour prévenir les étincelles d'une mise à la masse accidentelle.

Soulevez le siège à la position élevée. Ouvrez le bac de batterie. Assurez-vous que le tube de vidange de batterie soit attaché au bac de batterie. Placez la batterie dans le bac de batterie. Assurez-vous que les bornes soient orientées vers l'avant du tracteur. Premièrement, branchez le câble de batterie ROUGE à la borne positive (+) avec un boulon H, une rondelle plate, une rondelle frein et un écrou H comme montré. Serrez à fond. Branchez ensuite le câble de masse de batterie NOIR à la borne négative (-) avec le boulon H, la rondelle plate, la rondelle frein et l'écrou H restants. Serrez à fond. Fermez le bac de batterie.

Ouvrez la porte du bac de batterie pour :

Inspection pour vérifier la sûreté des connexions (serrez la visserie). Inspection pour déceler la corrosion. - Test de la batterie. Utilisez les câbles de démarrage (si nécessaire). - Rechargez la batterie.

FIG. 4

FIG. 5

Liste de contrôle

AVANT D'UTILISER ET DE PRENDRE PLAISIR À VOTRE TRACTEUR, NOUS VOULONS VOUS ASSURER QUE VOUS RETIREREZ LE MEILLEUR RENDEMENT ET TOUTE LA SATISFACTION DE CE PRODUIT DE QUALITÉ.

Lisez la liste de contrôle.

Toutes les instructions ont été achevées. Il n'y a pas de pièces détachées dans le carton. La batterie a été correctement préparée et chargée. (La période de temps minimale est de 1 heure à raison de 6 ampères.) Le siège a été ajusté à une position confortable et il a été serré à fond. Tous les pneus ont été correctement gonflés. (Les pneus ont été surgonflés pour l'expédition.) Assurez-vous que le carter de tondeuse ait été correctement nivelé du devant à l'arrière et d'un côté à l'autre pour obtenir les meilleurs résultats de tonte. (Les pneus doivent être correctement gonflés pour le nivellement.) Vérifiez la tondeuse et les courroies d'entraînement. Assurez-vous qu'elles soient engagées sur les poulies et à l'intérieur de tous les guides-courroie. Vérifiez le câblage. Assurez-vous que toutes les connexions soient bien attachées et que les fils soient correctement serrés.

PENDANT QUE VOUS APPRENEZ À UTILISER VOTRE TRACTEUR, FAITES ATTENTION AUX POINTS SUIVANTS :

Le niveau d'huile du moteur est correct. Le réservoir d'essence a été rempli d'essence sans plomb normale, fraîche et propre. Avant de démarrer le moteur, assurez-vous que vous connaissez la fonction et l'emplacement de toutes les commandes. Assurez-vous que le système de frein fonctionne correctement.

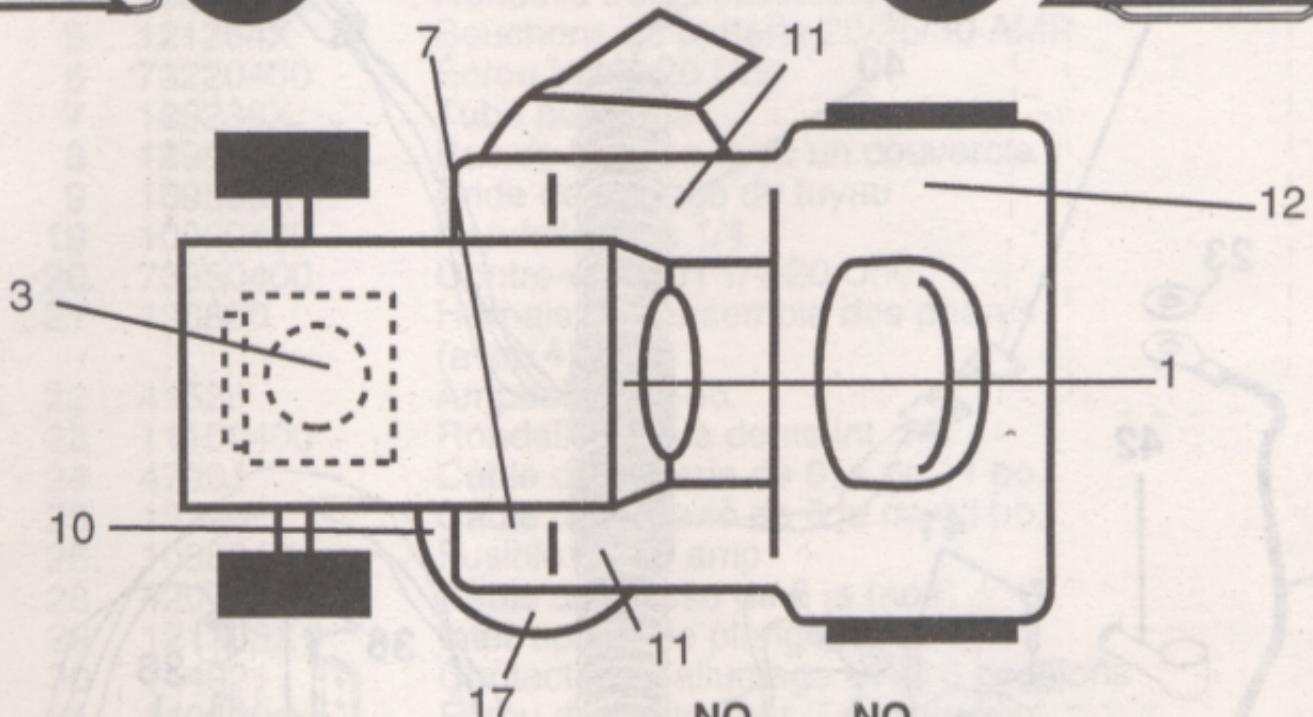

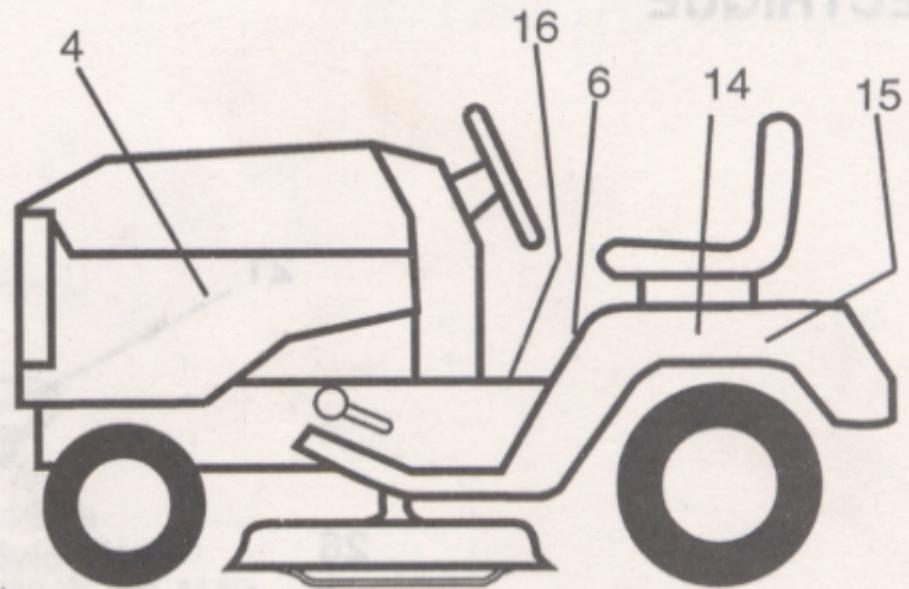

Titre corrigé : Tracteur de 12 C. V. de 38 po. -- Numéro de modèle BM1238B

DECALCOMANIES

NO. NO.

DE DE

RÉF. PIECE

1 138956 2 143002 4 142998 5 142999 6 133795 7 101892X 8 143001 10 136832 11 131864 12 125690X 13 143003

Description

Décalcomanie des instructions d'utilisation (anglais/français) Décalcomanie de la calandre de marque de fabrique Décalcomanie du CV de capot C. G. Décalcomanie du CV de capot C. D. Décalcomanie d'attention (anglais/français) Décalcomanie du frein/embrayage (anglais/français) Décalcomanie de la marque de fabrique d'aile Décalcomanie de la courroie trapézoïdale Décalcomanie du coussin du repose-pieds Décalcomanie de 100 DBA Décalcomanie du chapeau du volant de direction

ROUES & PNEUS

NO. NO.

DE REF. PIER

14 143000

15 121549X

16 140837

17 134999

138311

145761 145762

Description

Décalcomanie de l'aile. Décalcomanie d'attention de la batterie. Décalcomanie de la selle du frein de stationnement. Décalcomanie du carter d'environnement. Décalcomanie du réglage de hauteur de la poignée de levage. Manuel d'utilisation. Manuel des pièces de rechange.

Les accessoires disponibles ne sont pas inclus avec le tracteur.

CE38, LSB42, LBD48, LA018 – MK380, LC05. Poids de roues de 14,85 kg (33 lb) – une paire.

NO. NO.

DE DE

REF. PIECE

REF. PIÈCE 1 59192 2 65139 3 106222X 4 59904 5 106732X427 6 278H 7 9040H

Description

Capuchon de la valve de pneu Tubulure de la valve Pneu antérieur Chambre à air antérieure (non fournie) Jante antérieure de 6 po. Graisseur (roue antérieure seulement) Palier à bride (roue antérieure seulement) Jante antérieure de 8 po. Pneu arrière Chambre à air arrière (non fournie) Chapeau d'essieu

REMARQUE : Toutes les dimensions des composants sont données en pouces U.S. — 1 pouce = 25,4 mm.

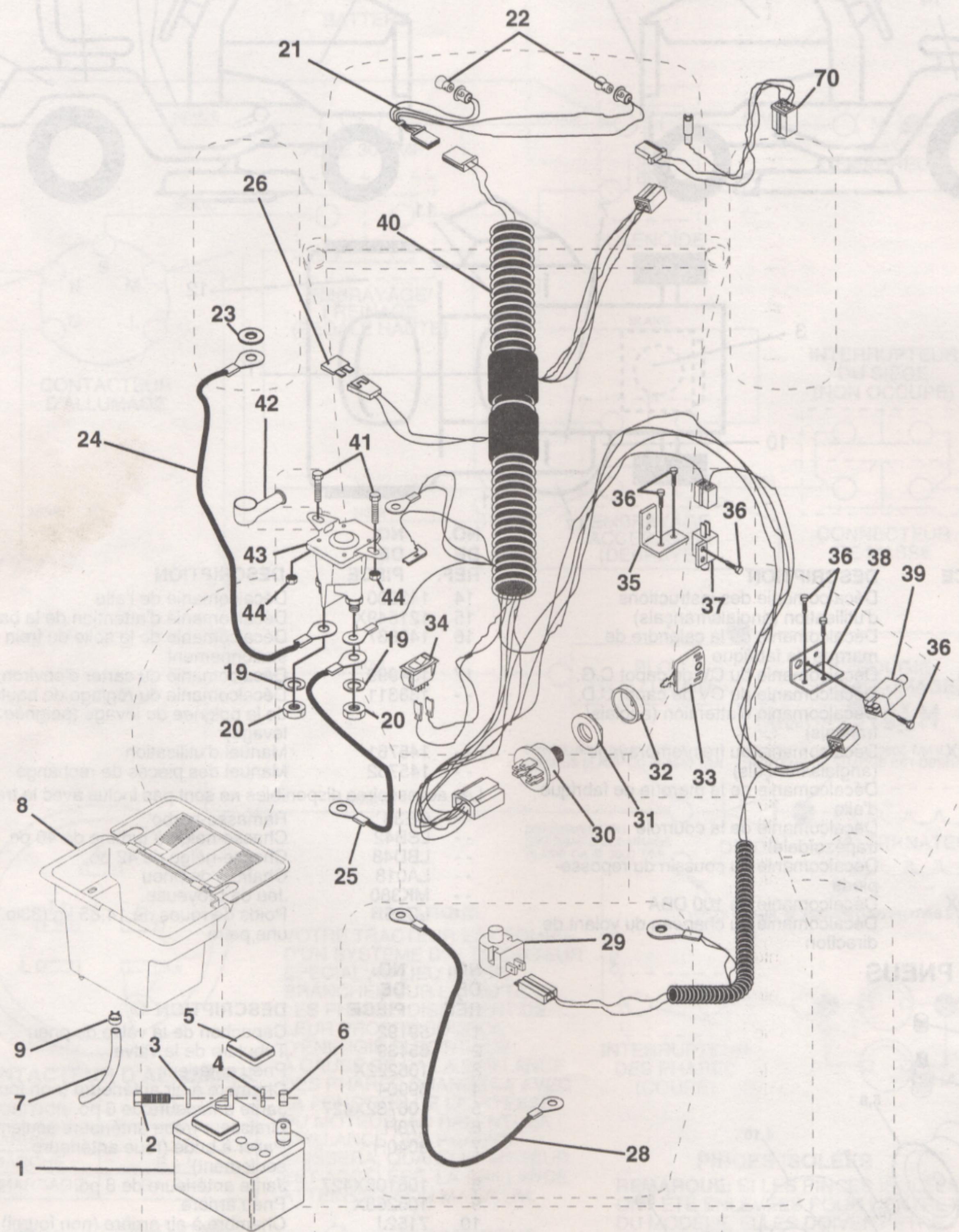

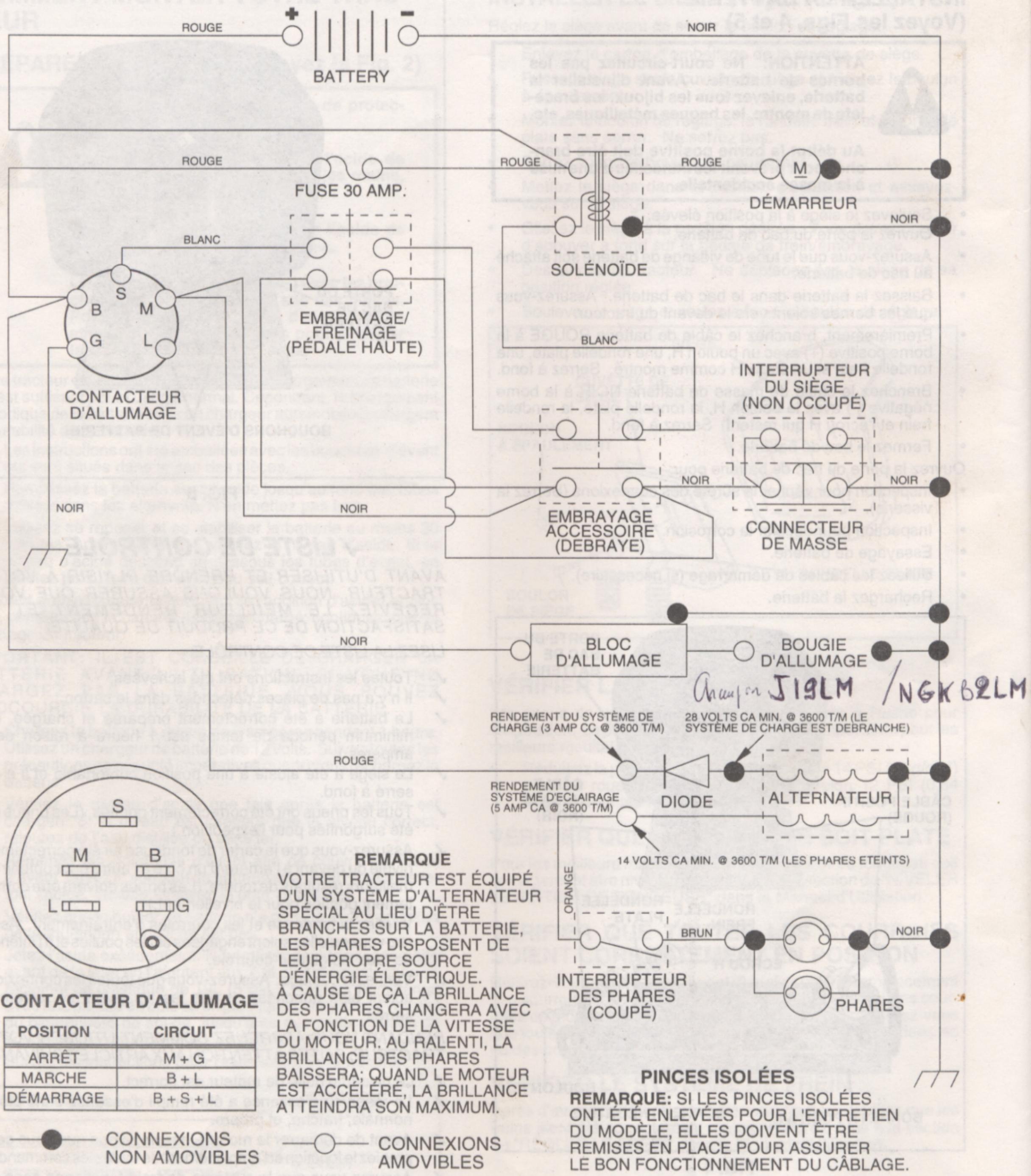

Pièces de rechange

TRACTEUR DE 12 C.V. DE 38 PO. -- NUMÉRO DE MODÈLE BM1238B ÉLECTRIQUE

NO. NO.

DE DE

REF. PIECE

Description

1 121265X

2 74760412

3 19091016

4 10040400

5 121264X

6 73220400

7 109238X

8 129965

9 109596X

19 10090400

20 73350400

21 136850

22 4152J

23 11150400

24 4799J

25 132202

26 108824X

28 4207J

29 121305X

30 144921

31 140400

32 141226

33 140401

34 110712X

35 108236X

36 17021008

38 140336

39 109553X

40 140415

41 71110408

42 131563

43 138406

44 73640400

70 140413

Batterie 12 volts

Boulon H 1/4-20 UNC x 3/4

Rondelle 9/32 x 5/8 x 16 Jaune

Rondelle frein hélicoïdale 1/4

Bouchons de batterie 20/25/30 A

Écrou H 1/4-20 UNC

Tube plastique

Bac de batterie avec un couvercle

Bride de serrage du tuyau

Rondelle frein 1/4

Contre-écrou H 1/4-20 UNC

Harnais de l'ensemble des phares (avec 4152J)

Ampoulen°1156

Rondelle frein à dents intérieure 1/4

Cable de batterie de 6 ja de 11 po.

Cable de batterie de 6 ja de 43 po.

Fusible de 30 A.

Câble de masse de 6 ja (noir)

Interrupteur de plongeur

Contacteur d'allumage avec 3 positions

Écrou du contacteur d'allumage

Couverture de contacteur d'allumage

Clé de contact

Interrupteur des phares

Support de l'interrupteur d'embrayage

Vis taraudée H n°10-24 UNC x 1/2

Support de l'interrupteur de verrouillage

Interrupteur de verrouillage

d'embrayage

Harnais des câbles d'allumage

Boulon H 1/4-20 UNC x 1/2

Couverture de borne

Solenoide

Écrou à taquets H 1/4-20 UNC

Harnais du moteur, B&S

REMARQUE : Toutes les dimensions des composants sont données en pouces E.-U. — 1 pouce = 25,4 mm.

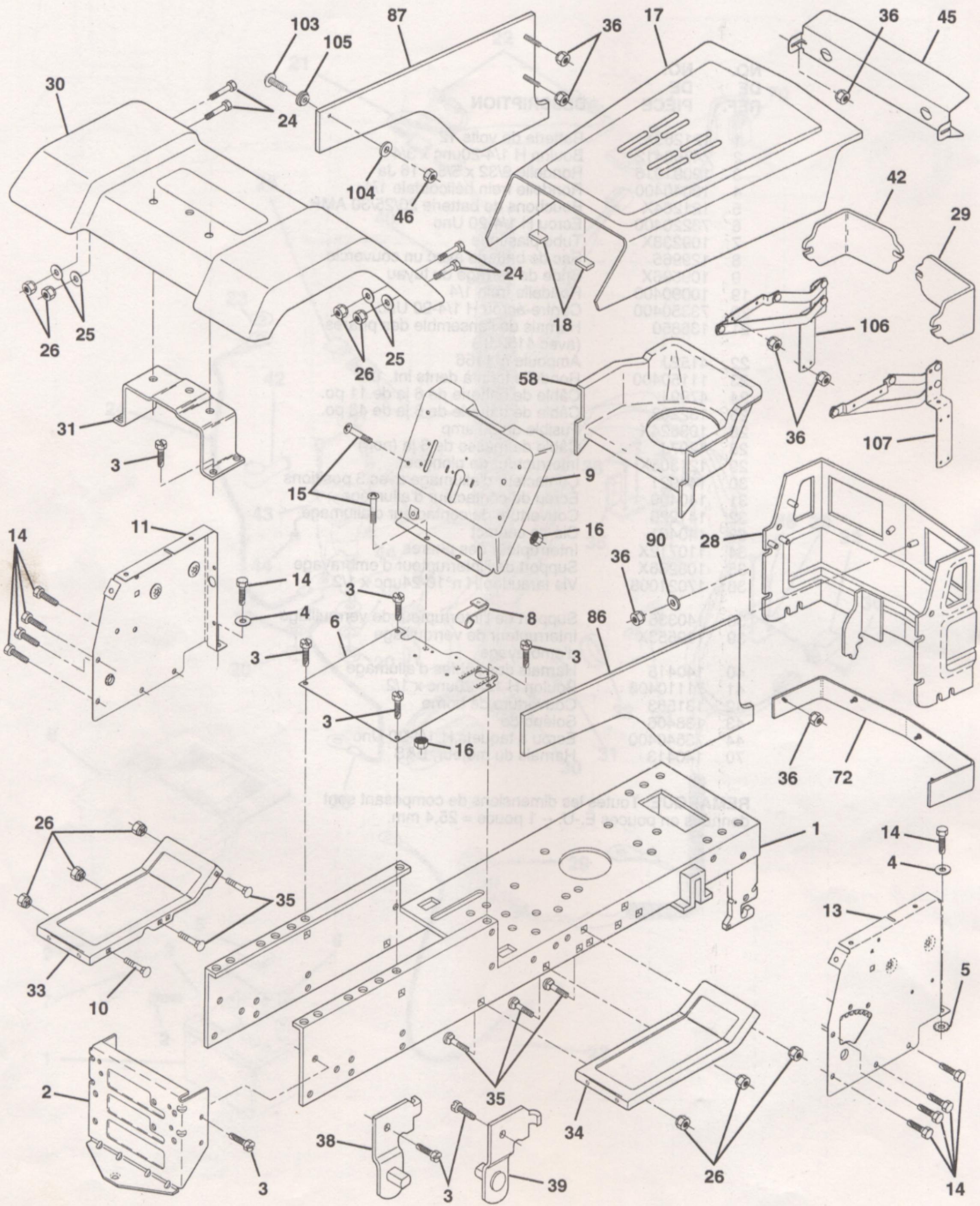

Titre corrigé : Tracteur de 12,5 C. V. de 42 po. -- Numéro de modèle BM1238B châssis et enceintes

NO. DE REF.	NO. DE PIECE	DESCRIPTION
1	140341	Ensemble du châssis
2	140356	Barre d'attelage d'extension
3	17490612	Vis à filets laminés 3/8-16 x 3/4 Ty-tt
4	19131216	Rondelle 13/32 X 3/4 X 16 Ja
5	11050600	Rondelle frein à dents ext. 3/8
6	140169	Selle
8	126471X	Pince isolée du trou de montage de .406
9	140637X011	Tableau de bord
10	72140608	Boulon de chariot 3/8-16 x 1
11	135464	Panneau du tableau de bord C.G.
13	124031X012	Panneau du tableau de bord C.D.
14	17490608	Vis à filets laminés 3/8-16 x 1/2 Ty-tt
15	74180512	Vis à métaux 5/16-18 unc x 3/4
16	73510500	Écrou à taquets 5/16-18 Unc
17	105682X424	Ensemble du capot
18	126938X	Pare-chocs de capot
24	74780616	Boulon H 3/8-16unc X 1 Gr. 5
25	19131312	Rondelle 13/32 X 13/16 X 12 Ja
26	73800600	Écour frein H avec insert 3/8-16 Unc
28	128313	Ensemble de la calandre
29	108360X	Lentille de phare C.D.
30	140001X424	Aile
31	136619	Support d'aile
33	105465X424	Repose-pieds C.G.
34	105464X424	Repose-pieds C.D.
35	72110606	Boulon 3/8-16 X 3/4
36	108067X	Écrou de Pal
38	139886	Support de l'ensemble de pivot C.G.
39	139887	Support de l'ensemble de pivot C.D.
42	108361X	Lentille de phare C.G.
45	132257	Biseau des phares
46	127316X	Arrêtoir
58	106213X	Conduit d'admission d'air
72	109745X424	Bande de l'ensemble de la calandre
86	106927X424	Ensemble du panneau latéral C.D.
87	106929X424	Ensemble du panneau latéral C.G.
90	19091216	Rondelle 9/32 X 3/4 X 16 Ja.
103	127317X	Vis
104	129664	Rondelle de nylon 5/8 x 5/16 x 0,047
105	127318X	Passé-fil de plastique
106	105797X	Ensemble de la charnière de capot C.G.
107	105792X	Ensemble de la charnière de capot C.D.
--	5479J	Bouchon de bouton

REMARQUE : Toutes les dimensions des composants sont données en pouces U.S. -- 1 pouce = 25,4 mm.

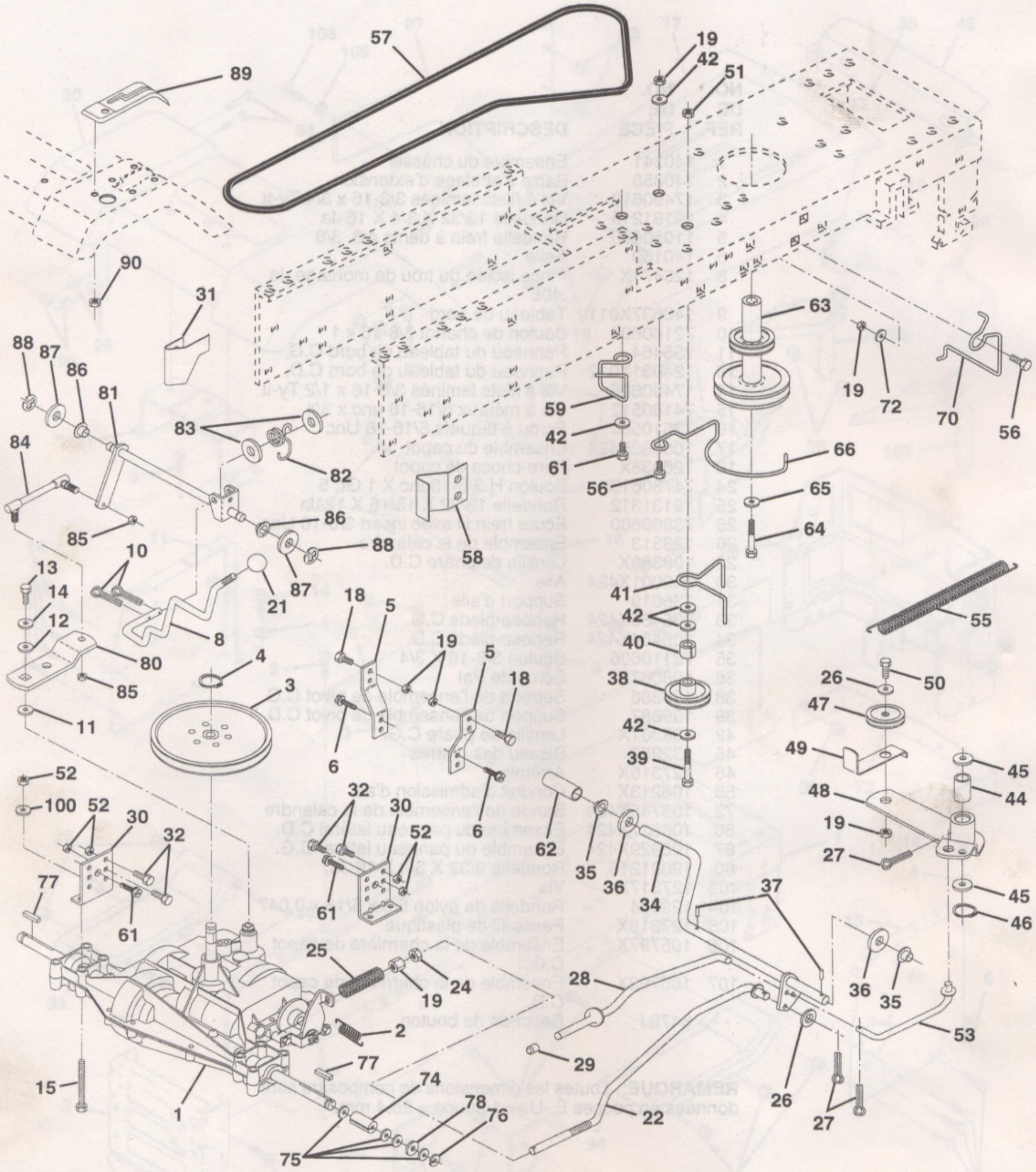

Entraînement

NO. DE RÉF.	NO. DE PIECE	DESCRIPTION	NO. DE RÉF.	NO. DE PIECE	DESCRIPTION
1	142603	Transmission, 6 vitesses, Dana D4360-79	49	123205X	Ressort de retenue du style de courroir
			50	74760624	Boulon H 3/8-16 unc x 1-1/2
2	110422X	Ressort de frein de rappel	51	73680600	Écrou auto-serrant 3/8-16 Unc
3	123666X	Poulie de transmission	52	73680500	Écrou auto-serrant 5/16 - 18
4	12000028	Bague de fermeture	53	105710X	Raccord d'embrayage
5	121520X	Bande de couple de 30°	55	105709X	Ressort de rappel d'embrayage
6	17490512	Vis taraudée 5/16-18 x 3/4 TYT	56	74760620	Boulon H 3/8-16 unc x 1-1/4
8	141003	Tige du changement de vitesse	57	130801	Entrainnement de courroie trapézoïdale
10	76020416	Goupille fendue 1/8 x 1	58	127274X	Guide-courroie (C.D.)
11	105701X	Rondelle bombée	59	140312	Guide-courroie du chàssis
12	19151216	Rondelle 15/32 x 3/4 x 16 Ja.	60	19131312	Rondelle 13/32 X 13/16 X 12 Ja.
13	74550412	Boulon H 1/4-28 unf Cat. 8	61	17490612	Vis à filts laminés 3/8-16x3/4 Ty-tt
14	10040400	Rondelle frein hélicoïdale 1/4	62	8883R	Couverture de la pédale
15	74780544	Boulon H 5/16-18 x 2-3/4	63	140186	Poulie de moteur
18	74780616	Boulon H 3/8-16unc x 1	64	71170764	Boulon H 7/16-20 x 4 Cat. 5
19	73800600	Écrou frein H avec rondelle 3/8-16 unc	65	10040700	Rondelle frein hélicoïdale à ressort 7/16
21	106933X	Bouton	66	129921	Guide-courroie (C.G.)
22	130804	Tige de frein	70	134683	Guide-courroie de tondeuse de l'entrainment C.D.
24	73350600	Contré-écrou H 3/8-16 Unc
25	106888X	Ressort de la tige de frein	72	19132012	Rondelle 13/32 X 1-1/4 X 12 Ja.
26	19131316	Rondelle 13/32 x 13/16 x 16 Ja.	74	109502X	Entretoise fendue
27	76020412	Goupille fendue 1/8 x 3/4	75	121749X	Rondelle 25/32 X 1 1/4 X 16 Ja.
28	140448	Tige du frein de stationnement	76	12000001	Bague en E
29	71673	Chapeau du frein de stationnement	77	123583X	Clé carrière
30	130807	Support de la transmission	78	121748X	Rondelle 25/32 X 1-5/8 X 16 Ja.
31	127275X	Guide-courroie C.G. 14 Ja.	80	131488	Bras du levier de changement de vitesse
32	74760512	Boulon H 5/16 - 18 x 2-1/2
34	122424X	Arbre de l'ensemble de la pédale	81	136932	Arbre
35	120183X	Palier de nylon	82	123782X	Ressort
36	19211616	Rondelle 21/32 x 1 x 16 Ja.	83	19171216	Rondelle 17/32 X 3/4 X 16 Ja.
37	1572H	Goupille mécanidus 3/16 x 1"	84	132182	Bielle d'accoulement
38	123674X	Poulie de galet-tendeur plat	85	73530400	Écrou de Nylock 1/4-28
39	74760644	Boulon H 3/8-16 unc x 2-3/4	86	71208	Douille
40	4470J	Entretoise fendue	87	19212016	Rondelle 21/32 x 1-1/4 x 16 Ja.
41	109070X	Guide-courroie	88	12000008	Rondelle clip N°5304-62
42	19131312	Rondelle 13/32 x 13/16 x 12 Ja.	89	139964	Panneau du levier de changement de vitesse
44	105706X	Palier de nylon
45	110812X	Rondelle durcie	90	124346X	Écrou 1/4
46	12000039	Rondelle clip N°t5304-50	100	19111216	Rondelle 11/32 x 3/4 x 16 Ja.
47	127783	Poulie de galet-tendeur trapézoïdal	REMARQUE: Toutes les dimensions de composant sont données en pouces É.-U. -- 1 pouce = 25,4 mm.
48	123789X	Levier coudé de l'ensemble de l'embravage

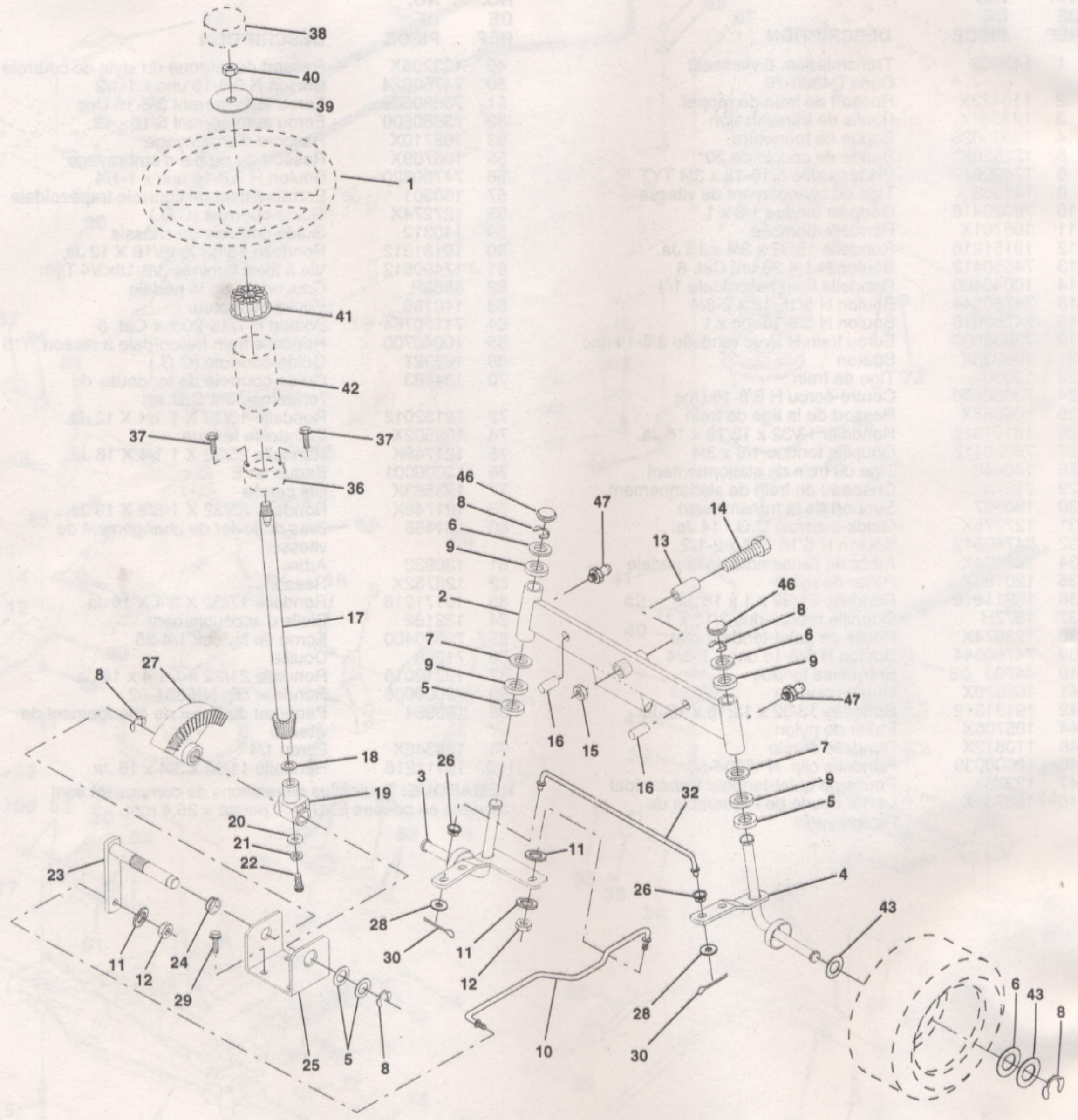

Titre corrigé : Tracteur de 12 C. V. de 38 po. -- Numéro de modèle BM1238B Ensemble de la direction

NO. DE RÉF. PIÈCE

Description

1 133741 Volant de direction

2 142033 Bras d'essieu

3 135227 G.

4 135228 D.

5 6266H Palier de butée du cylindre

6 121748X Rondelle 25/32 × 1 - 5/8 × 16 Ja

7 19272016 Rondelle 27/32 × 1-1/4 × 16 Ja

8 12000029 Rondelle clip NT5304-75

9 3366R Palier de la colonne de direction

10 130468 Barre de direction

11 10040600 Rondelle frein hélicoïdale 3/8

12 73610600 Écrou H 3/8-24 UNF

13 110438X Entretoise de palier de l'essieu antérieur

14 74011056 Boulon H 5/8-11 Unc x 3-1/2

15 73901000 Écrou frein à bride 5/8-11 UNC

6 132624 Axe d'essieu 5/8 x 1 55/1 54 Lg

17 132614 Arbre de l'ensemble de la direction

18 57079 Rondelle de butée 515×750×033

19 124035X Soutien d'arbre

20 126684X Rondelle de cale 1/4 x 5/8 x 0.062

21 10040400 Rondelle frein hélicoïdale 1/4

22 71070410 Vis FHC 1/4-20 x 5/8

23 127501 Levier de direction

24 109816X Chemise à enclenchement de "Nyliner"

26 126847X Douille de la barre de direction

27 136874 Secteur denté

28 19131416 Rondelle 13/32 x 7/8 x 16 Ja

30 76020412 Goupille fendue 1/8 x 3/4

32 130465 Bielle d'accouplement

36 132196 Douille de direction

37 17431008 Vis autotaraudeuse n°10-16 x 1/2 Type B

38 133742 Insert du volant de direction

193 19133808 Rondelle 13/32 x 2 - 3/8 x 8 Jaeger

7810H Écrou frein central 3/8-24 UNF

11 104820X Adaptateur du volant de direction

12 124418X Manchon de l'arbre de direction

3 121749X Rondelle 25/32 x 1 1/4 x 16 Ja

6 121232X Chapeau de broche

7 6855M Graisseur

REMARQUE : Toutes les dimensions des composants sont données en pouces U.S. — 1 pouce = 25,4 mm.

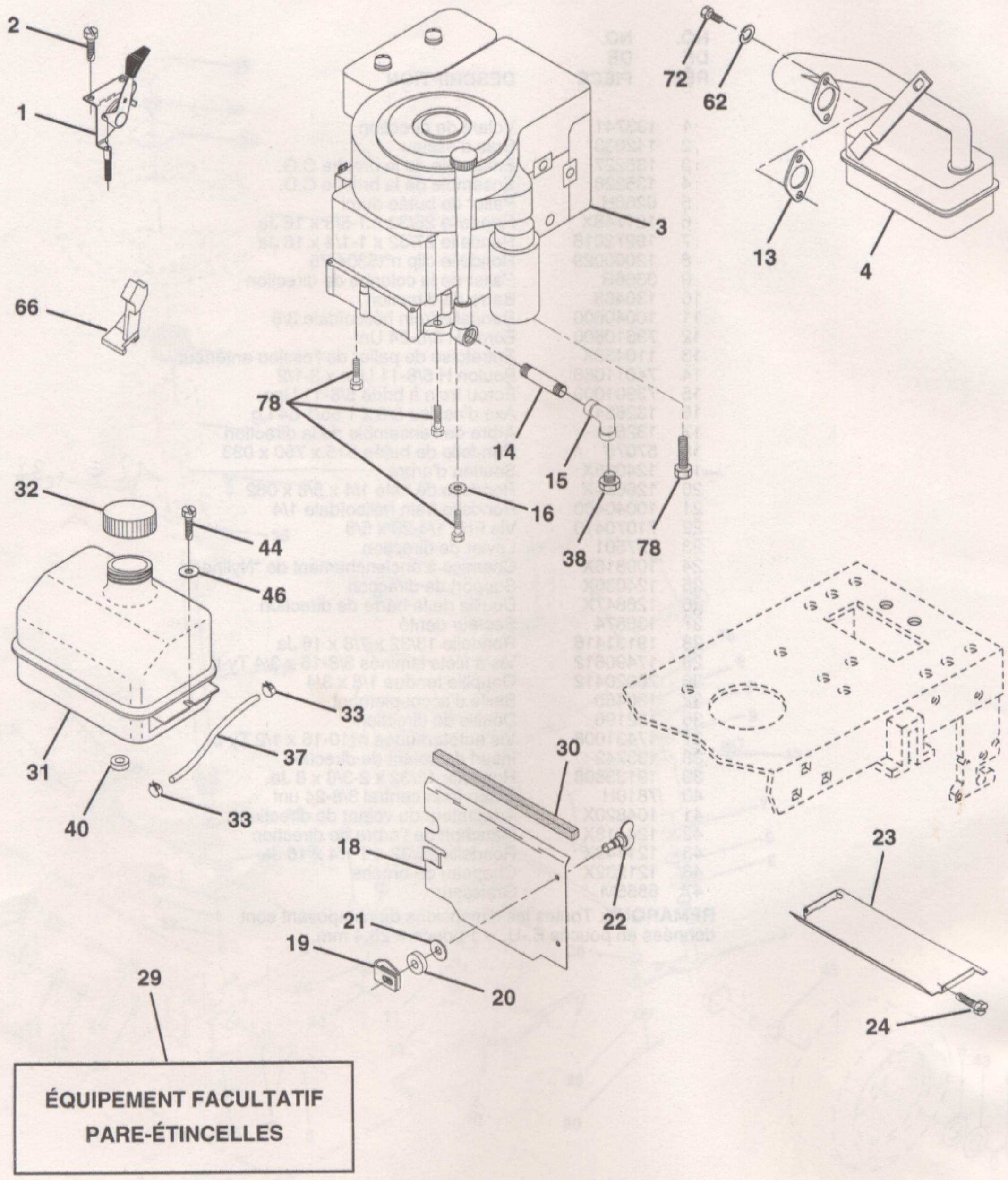

MOTEUR

NO.	NO.
DE	DE
RéF.	PIÈCE

1 132623 2 17720410 3

4 137348 13 125593X 14 13280324 15 13200300 16 11050600 18 136718 19 105839X 20 105838X 21 19091016 22 123650X

23 128953 24 17021008 29 137180 30 127057X 31 109202X 32 140527

33 123487X

37 137040

40 124028X

44 17490412 46 19091416 62 10040500

66 127951 72 71070512 78 17490620

Description

Commande des gaz Vis autotaraudeuse H 1/4-20 x 5/8 T Moteur de 12 C.V. de Briggs & Stratton - no. de modèle 283707 Silencieux Garniture de moteur Manchon du tuyau 3/8 NPT x 3" Coude de 90° 3/8-18 NPT Rondelle frein à dents ext. 3/8 Pare-chaleur Récipient de 1/4 tour Arrétoir de 1/4 tour Rondelle 9/32 x 5/8 x 16 Ja. Goujon de 1/4 tour (remplacement de 105751) Pare-chaleur Vis taraudeuse H n°10-24 x 1/2 Jeu du pare-étincelles Coussin de capot Réservoir d'essence Capuchon de l'ensemble du réservoir d'essence Bride de serrage du tuyau Conduite d'essence de 20 po. Bouchon de vidange d'huile (Commander du fabricant de moteur) Douille de bouton-pression de la conduite d'essence Vis à filets laminés 1/4-20 x 3/4 Rondelle 9/32 x 7/8 x 16 Ja. Rondelle frein hélicoïdale à ressort 5/16 Arrétoir de la commande des gaz Boulon à tête H 5/16-18 x 5/8 Vis à filets laminés 3/8-16 x 1-1/4 TYT

REMARQUE : Toutes les dimensions de composant sont données en pouces.

données en pouces E.-U. — 1 pouce = 25,4 mm

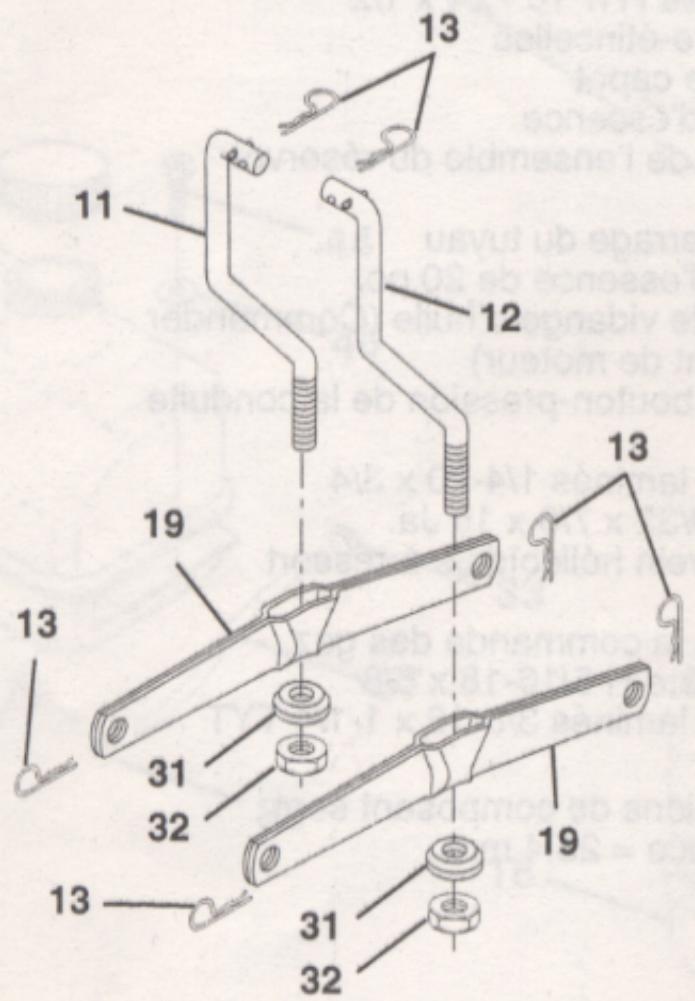

NO. NO.

DE DE

REF. PIECE

Description

1 136973

2 122507X

3 105767X

4·12000002

5 19211621

6 120183X

7 109413X

8 124526X

10 122512X

11 139865

12 139866

Fil de l'ensemble intérieur avec un plongeur

Arbre de l'ensemble de levage

Goupille cannelée

Bague en n°5133-62

Rondelle 21/32 x 1 x 21 Jaune

Palier de nylon

Couverture de poignée

Bouton de plongeur

Ressort de compression

Raccord de levage C. G.

Raccord de levage C. D.

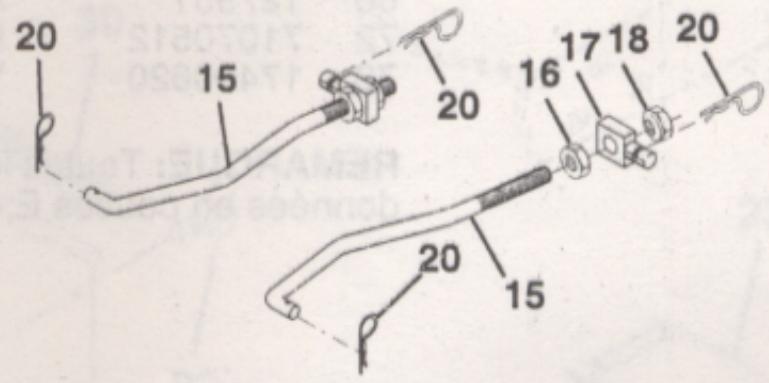

NO. NO.

DE DE

REF. PIECE

Description

13 4939M

15 127218

16 73350800

17 130171

18 73800800

19 139868

20 3146R

31 140302

32 73810600

Ressort de retenue

Raccord antérieur

Contre-écrou H 1/2-13 UNC

Tourillon

Écrou frein à rondelle 1/2-13 UNC

Ensemble du bras de suspension de

tondeuse

Ressort de retenue

Palier de pivot de levage

Écrou frein 3/8-24 avec insert de nylon

REMARQUE : Toutes les dimensions de composant sont

données en pouces E.-U. — 1 pouce = 25,4 mm

NO. NO.

REF. PIECE

127426

2 140551

3 74760616

4 19131610

5 145006

6 73800600

7 124181X

8 17490616

9 19131614

10 140552

12 121246X

13 121248X

Description

Siège

Support de pivot du siège

Boulon H 3/8-16 UNC x 1

Rondelle 13/32 x 10 Ja

Collier presse

Écrou auto-serrant 3/8-16 UNC

Ressort de compression du siège

Vis à filets laminés 3/8-16 x 1 Ty-tt

Rondelle 13/32 x 1 x 14 Ja

Cuvette du siège

Support de montage de l'interrupteur

Douille de bouton-poussoir

NO. NO.

DE DE

REF. PIECE

14 72050411

15 134300

16 121250X

17 123976X

21 139888

22 73800500

23 74780814

24 19171912

25 127018X

26 10040800

REMARQUE : Toutes les dimensions de composant sont

données en pouces É.-U. -- 1 pouce = 25,4 mm

Description

Boulon de chariot 1/4-20 x 1-3/8

Entretoise fendue 28 x 96

Ressort de compression

Écrou frein 1/4 Cat. 5

Boulon à épaulement 5/16-18 UNC

Écrou frein 5/16-18

Boulon H 1/2-13 x 7/8 Cat. 5

Rondelle 17/32 x 1-3/16 x 12 Ja

Boulon à épaulement 5/16-18 x 62

Rondelle frein 1/2

Titre corrigé : Tracteur de 12 C. V. de 38 po. -- Numéro de modèle BM1238B

TONDEUSE

Tondeuse

NO. NO.

DE DE

REF. PIECE

1 142829

2 73680500

3 72140506

4 7631J

5 138017

6 4939M

7 130832

8 138440

8A 132827

10 72140506

11 140329

12 110485X

13 128774

14 137645

15 129895

16 138497

17 140296

18 10030600

19 850857

20 126520X

21 128772

22 19111216

23 106736X

24 106735X

25 137607

26 105304X

27 123713X

28 19111016

29 110452X

30 138776

31 129963

32 129206

33 137266

34 133840

35 131494

36 122052X

37 19131612

38 73800600

Description

Ensemble de la tondeuse de 38 po.

Écrou autoserrant 5/16-18

Boulon de chariot 5/16-18 UNC x 3/4

Curseur de tondeuse C.G.

Ensemble du support de devant

Ressort de retenue

Bras de suspension arrière

Ensemble du support de carter

Boulon à épaulement 5/16-18

Boulon de chariot 5/16-18 x 3/4

Dispositif du courant d'air

Roulement à billes de mandrin

Bâti de mandrin éventé (façonné)

Ensemble de l'arbre avec un roulement inférieur

Roulement à billes n°6204 (mandrin)

Lame de tondeuse de broyeuse

Rondelle durcie de la lame de tondeuse

Rondelle frein 3/8

Boulon 3/8-24 x 1.25 Cat. 8

Courroie trapézoidale

Curseur de tondeuse C.D.

Rondelle 11/32 x 3/4 x 16 Gauge

Déflecteur de décharge

Tige de charnière

Support du déflecteur de tondeuse

Chapeau de manchon

Ressort de déflecteur

Rondelle 11/32 x 5/8 x 16 Jaune

Rondelle frein

Vis à filets laminés H

Rondelle d'entretoise de tondeuse

Poulie de mandrin simple

Écrou frein à bride

Bras de galet-tendeur

Poulie de galet-tendeur plat

Entretoise de retenue

Rondelle 13/32 x 1 x 12 Ja

Écrou auto-serrant 3/8-16 UNC

NO. NO.

DE DE

REF. PIECE

39 74760620 Boulon H 3/8-16 x 1-1/4

40 73680600 Écrou frein 3/8-16 UNC

41 131289 Tige de frein du mandrin C. G.

42 130840 Frein de l'ensemble de la tondeuse

43 17490512 Vis à filets laminés 5/16-18 x 3/4 TYT

44 131288 Tige de frein du mandrin C.D.

45 72110616 Boulon de chariot 3/8-16 UNC x 2

46 76020312 Goupille fendue 3/32 x 3/4

47 133551 Tige de pivot

48 140083 Tige de l'embrayage secondaire

49 142427 Tige de l'embrayage primaire

50 4497H Ressort de retenue

51 131870 Ressort de rappel

52 127498 Douille

53 140334 Bras de l'ensemble de l'embrayage primaire

54 127847 Bras de l'embrayage secondaire

55 121748X Rondelle 25/32" x 1-5/8" x 16 Ja

56 12000029 Rondelle clip NT5304-75

57 128903 Boulon à épaulement 3/8-16 UNC

58 127845 Guide de désort

59 128759 Ressort de l'embrayage de tondeuse

60 133502 Entretoise

61 133503 Raidisseur

62 106932X Bouton rond 1/2-13

75 133943 Rondelle durcie

76 73350600 Contre-écrou 3/8-16

77 142028 Tourillon de réglage

78 142587 Arrêtoir supérieur du carter de 38 po.

• 145758 Carter de tondeuse complet

(multilangue)

130794 Ensemble du mandrin (Y compris les)

nos de réf. 12-15, 17-19, 31 et 33

REMARQUE : Toutes les dimensions de composant sont

données en pouces E.-U. -- 1 pouce = 25,4 mm

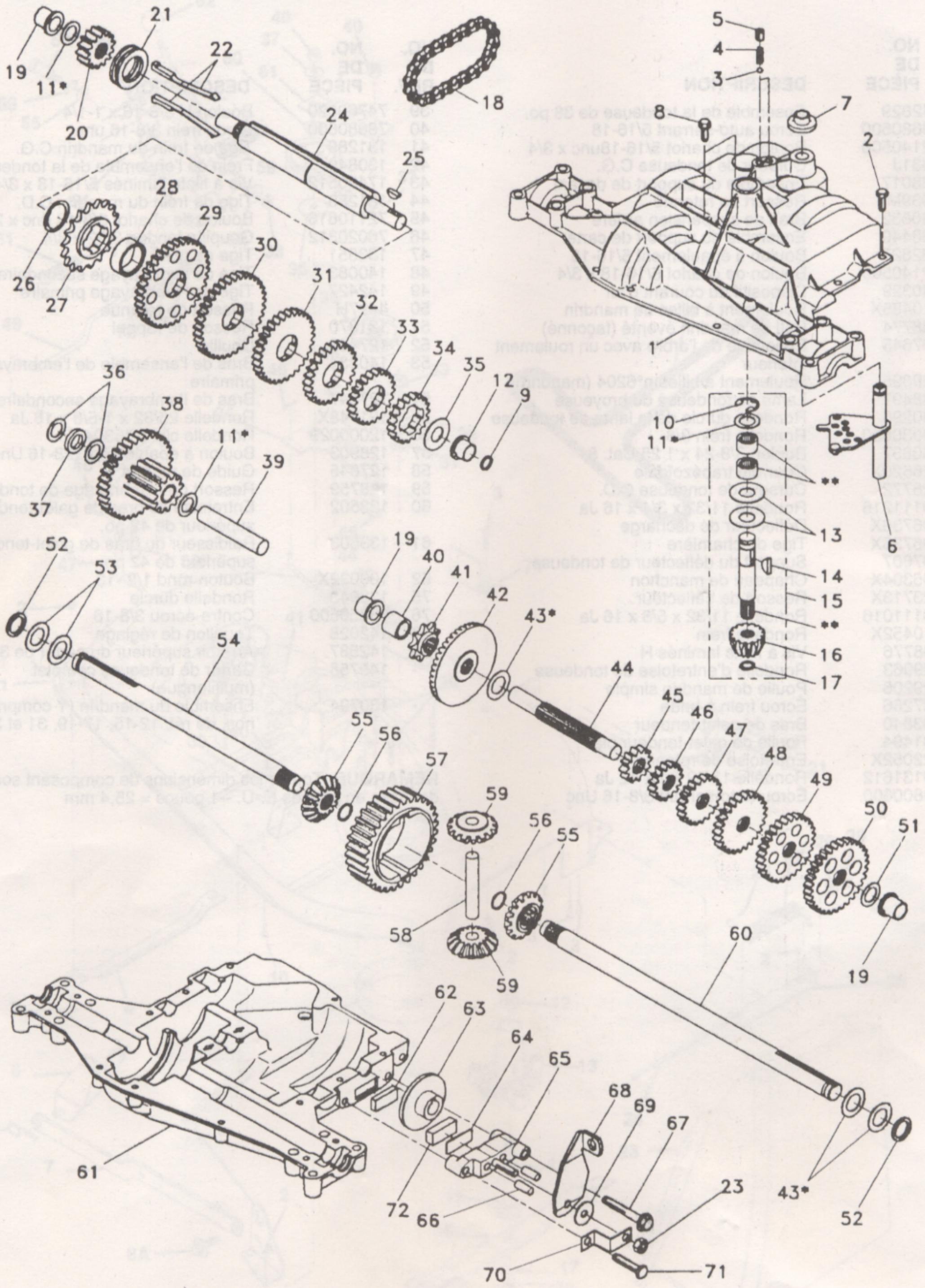

Pièces de rechange tracteur de 12 C. V. de 38 po. -- Numéro de modèle BM1238B transmission Dana -- Numéro de modèle 4360-79

NO. DE REF.	NO. DE PIECE	DESCRIPTION
1	142671	Boîtier supérieur
2	2274J	Vis taraudée 1/4-20 x 0,734
3	134400	Bille de détente
4	105904X	Ressort de détente
5	105905X	Vis de pression
6	138235	Jeu de l'ensemble de changement de vitesse
7	134399	Manchon de changement de vitesse
8	134791	Vis taraudée avec le matériel d'étanchéité
9	138241	Anneau carré
10	142672	Bague de fermeture
11	134793	* Ensemble du jeu d'arbre de cale 0,625
12	142673	Palier à bride
13	120415X	Rondelle plate 0,632 x 1,38 x 0,046
14	142674	Clavette-disque #9
15	138234	Ensemble du jeu d'arbre d'entrée
16	110078X	Pignon en biseau à 14 dents
17	105909X	Bague de fermeture
18	105910X	Chaîne de pas de 24
19	105911X	Palier à bride
20	142675	Engrenage droit à 14 dents
21	138246	Collet d'embrayage
22	138236	Ensemble du jeu des clés d'embrayage
23	73810500	Écrou frein 5/16-24
24	142676	Arbre intermédiaire
25	2244J	Clavette-disque #61
26	105916X	Bague de fermeture
27	120470X	Pignon à 18 dents
28	110070X	Entretoise
29	142677	Engrenage droit à 37 dents
30	142681	Engrenage droit à 35 dents
31	120405X	Engrenage droit à 30 dents
32	108980X	Engrenage droit à 25 dents
33	120406X	Engrenage droit à 22 dents
34	134796	Engrenage droit à 19 dents
35	105925X	Rondelle plate 0,640 x 1,37 x 0,061
36	2232J	Rondelle plate 0,632 x 1,00 x 0,026
37	108978X	Entretoise 0,630 x 1,00 x 0,169
38	110079X	Ensemble d'engrenage;Combinaison des 12 dents et 35 dents
39	124639X	Arbre de galet-tendeur

NO.	NO.	DESCRIPTION
DE	DE
RéF.	PIECE
40	120472X	Entretoise 0,635 x 0,875 x 0,755
41	105928X	Pignon à 9 dents
42	110084X	Engrenage en biseau à 42 dents
43	134394	* Ensemble du jeu d'arbre de cale 0,750
44	120473X	Arbre d'entrainment
45	142678	Engrenage droit à 12 dents
46	142679	Engrenage droit à 15 dents
47	120407X	Engrenage droit à 20 dents
48	106589X	Engrenage droit à 25 dents
49	120408X	Engrenage droit à 28 dents
50	105937X	Engrenage droit à 31 dents
51	2226J	Rondelle plate 0,632 x 1,00 x 0,060
52	134401	Rondelle de Neoprene
53	2264J	Rondelle plate 0,758 x 1,25 x 0,031
54	120474X	Essieu C.G.
55	110081X	Engrenage à onglet à 15 dents
56	105941X	Bague de fermeture
57	110071X	Engrenage droit à 32 dents
58	120952X	Arbre transversal
59	110082X	Engrenage à onglet à 15 dents
60	120475X	Essieu C.D.
61	142680	Boîtier inférieur
62	120961X	Palet de friction
63	7294J	Disque à frein
64	108989X	Entretoise
65	120953X	Mâchoire de frein
66	120954X	Cheville
67	134799	Vis taraudée 5/16-18 x 2,25

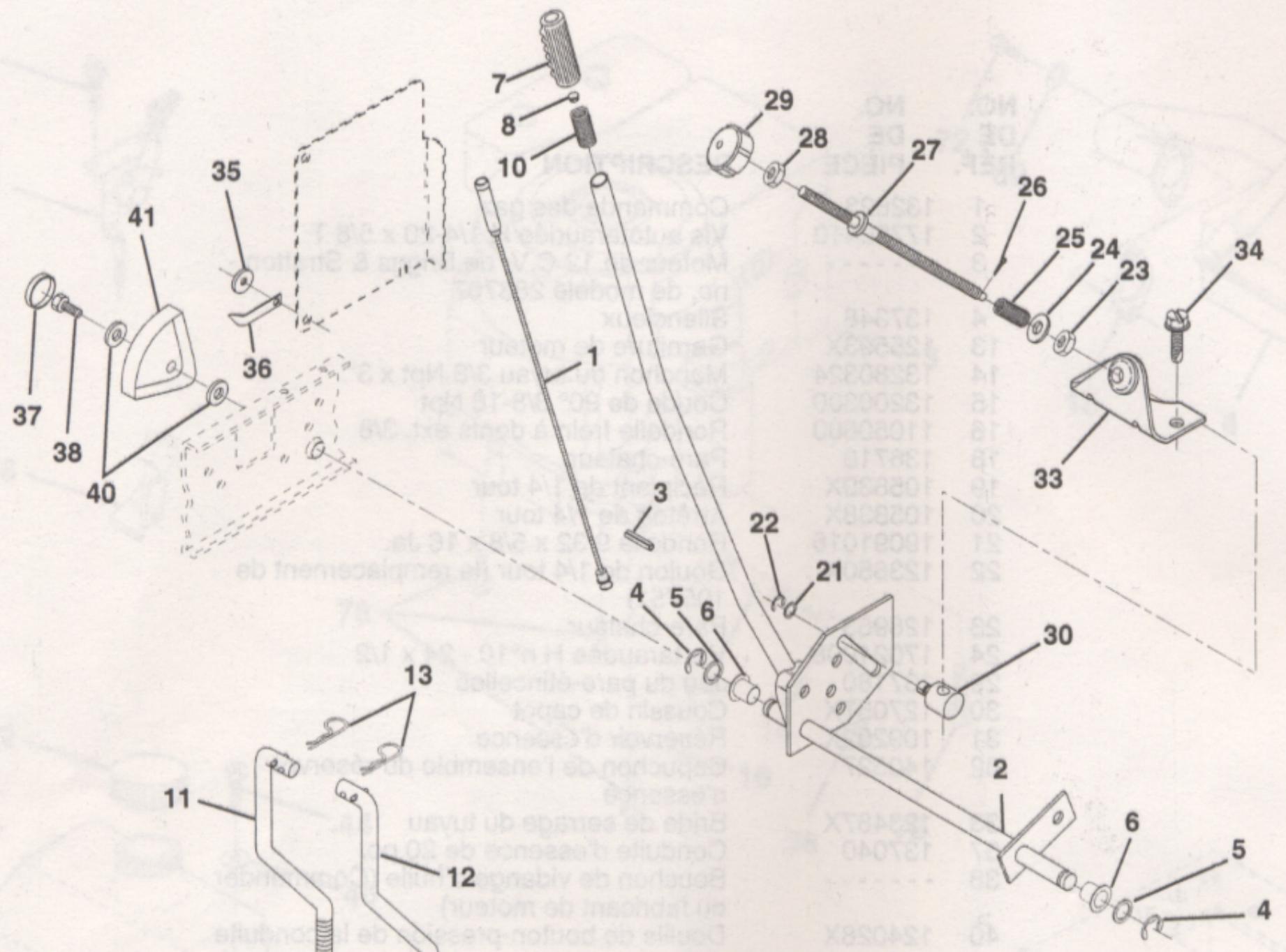

68	138244	Levier de commande
69	108996X	Rondelle plate 0,321 x 1,00 x 0,055
70	120956X	Support d'antirotation
71	106596X	Vis taraudée 5/16-18 x 1,44
72	120951X	Palet de friction
73	120416X	Graisse

• Utiliser dans les différentes combinaisons pour maintenir des écartements appropriés.

REMARQUE : Toutes les dimensions des composants sont données en pouces. 1 pouce = 25,4 mm.

Garantie limitée

Le Fabricant garantit à l'acheteur initial que son produit tel que manufacturé est libre de défaut de matière et d'ouvrage. Pendant un (1) an, à compter de la date d'achat de la part de l'acheteur initial, nous réparerons ou remplacerons à notre choix, gratuitement, toute pièce sur laquelle nous estimerons qu'il existe un défaut de matière ou d'ouvrage. Cette garantie est soumise aux limitations et exceptions suivantes :

1. Cette garantie ne couvre pas le moteur, la transmission, les composants de transmission, la batterie (sauf comme mentionné ci-dessous) ou les composants. Veuillez consulter la garantie applicable du fabricant de ces articles.
2. L'acheteur est responsable des frais de transport de tous les équipements actionnés par moteur ou des accessoires. L'acheteur est également responsable des frais de transport de toutes les pièces (couvertes par cette garantie) soumises pour remplacement, à moins qu'American Yard Products, Inc. ne demande à l'acheteur de renvoyer les pièces.
3. Garantie de la batterie : Pour les produits équipés d'une batterie, nous remplacerons, gratuitement, toute batterie estimée défectueuse pendant les quatre-vingt-dix (90) jours initiaux suivant l'achat. Après quatre-vingt-dix (90) jours, nous échangerons la batterie, le coût pour vous est de 1/12 du prix d'une nouvelle batterie pour chaque mois complet La batterie doit être entretenue selon les directives données dans la documentation appropriée.
4. La période de garantie applicable aux produits proposés en location ou à des fins commerciales est limitée à quatre-vingt-dix (90) jours
5. Cette garantie ne s'applique qu'aux produits correctement montés, réglés, utilisés et entretenus conformément aux instructions données dans la documentation appropriée. Cette garantie ne s'applique pas aux produits qui ont été modifiés, utilisés incorrectement, abusés, mal assemblés, mal installés ou avariés lors de la livraison ou par un usage normal.
6. Exclusions : Les courroies, les lames, les adaptateurs de lame, l'usure normale, les réglages normaux, la visserie standard et l'entretien normal sont exclus de cette garantie.
7. En cas de problème entrant dans le cadre de cette garantie, veuillez retourner votre machine à un concessionnaire autorisé. Si vous avez des questions sans réponse concernant cette garantie, veuillez contacter :

en nous donnant le numéro du modèle, le numéro de série, la date d'achat de votre machine ainsi que l'adresse du chez qui vous l'avez achetée.

CETTE GARANTIE NE COUVRE AUCUN DOMMAGE INCIDENTEL OU CONSÉQUENT ET TOUTE GARANTIE IMPLICITE EST LIMITÉE AUX MÊMES PÉRIODES PRÉCISÉES ICI POUR LES GARANTIES EXPLICITES DU FABRICANT. Certaines localités ne permettent aucune restriction des dommages conséquents ou de la durée d'une garantie implicite et, par conséquent, il se pourrait que les restrictions et exclusions énoncées ci-dessus ne s'appliquent pas à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi jouir d'autres droits qui varient d'un endroit à un autre.

Cette garantie est une garantie limitée comme définie dans la loi Magnuson-Moss Act de 1975.

Garantie limitée

Dana Corporation, Spicer-Off-Highway Axle Division, remplacera ou réparera, à son choix et gratuitement pour l'acheteur initial, tous les matériaux ou frais de main-d'œuvre en relation avec les pièces que la société aurait fabriquées et qui, suite à un examen, auront été estimées DÉFECTUEUSES DE MATIÈRE ET/OU D'OUVRAGE, si elles sont reçues pour un examen dans un délai de DEUX (2) ANS après l'achat initial.

Tous les frais de transport ainsi que les dommages ou pertes causés ou encourus lors du transport des pièces envoyées pour remplacement ou réparation dans le cadre de cette GARANTIE LIMITÉE sont à la charge de l'acheteur.

La GARANTIE EXPLICITE donnée ici ne couvre pas les dommages causés par accident, mauvais traitement ou négligence. Cette GARANTIE LIMITÉE ne couvrira pas les dommages causés par le fait de ne pas suivre les instructions du fabricant pour l'utilisation et l'entretien ou par un mauvais choix d'application.

CETTE GARANTIE LIMITÉE SE SUBSTITUE À TOUTES LES AUTRES GARANTIES EXPLICITES. Dana Corporation, Spicer-Off-Highway Axle Division, n'assume pas, ni n'autorise aucune personne, un individu ou une société, à assumer pour elle, toute responsabilité ou obligation relative aux pièces couvertes ci-dessous.

DANA CORPORATION, SPICER-OFF-HIGHWAY AXLE DIVISION, RENONCE À TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS NE SE LIMITANT PAS AUX GARANTIES DE VENDABILITÉ ET DE CONVENANCE POUR UNE INTENTION PARTICULIÈRE, DANS LA MESURE OÙ UN TEL DÉSAVEU N'EST PAS INTERDIT PAR LES LOIS APPLICABLES. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS NE SE LIMITANT PAS AUX GARANTIES DE VENDABILITÉ ET DE CONVENANCE POUR UNE INTENTION PARTICULIÈRE, QUE DANA CORPORATION, SPICER-OFF-HIGHWAY AXLE DIVISION, EST INTERDITE DE RENONCER, SONT EXCLUES. DANA CORPORATION, SPICER-OFF-HIGHWAY AXLE DIVISION, N'EST PAS RESPONSABLE DE TOUS LES DOMMAGES OU FRAIS CONSÉQUENTS, ACCIDENTELS OU SPÉCIAUX.

Certaines provinces ne permettent aucune restriction des garanties. Il se peut donc que la restriction ci-dessus ne vous affecte pas. Cette garantie vous donne des droits légaux spécifiques, et il se peut que vous ayez d'autres droits qui varient d'une province à l'autre.

Cette garantie ne couvre pas les transmissions utilisées à des fins commerciales.
