Intitulé	Description
Type de produit	Moniteur TFT 17 pouces
Résolution	1280 x 1024 pixels
Technologie d'affichage	TFT LCD
Temps de réponse	16 ms
Contraste	500:1
Luminosité	250 cd/m²
Angles de vision	Horizontal : 160°, Vertical : 140°
Connectivité	VGA, DVI
Dimensions approximatives	38.5 x 36.5 x 16.5 cm
Poids	5.5 kg
Alimentation électrique	100-240V AC, 50/60Hz
Consommation électrique	45 W (max)
Fonctions principales	Ajustement de la luminosité, réglage de la couleur
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Normes de sécurité	CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - TFT 17 XP YAKUMO

Comment connecter le YAKUMO TFT 17 XP à mon ordinateur ?

Pour connecter le YAKUMO TFT 17 XP à votre ordinateur, utilisez le câble VGA fourni. Branchez une extrémité au port VGA de l'écran et l'autre à la sortie VGA de votre ordinateur.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est bien branché à une source d'alimentation et que le câble est correctement connecté. Assurez-vous également que l'ordinateur est allumé.

Comment régler la luminosité de l'écran ?

Utilisez les boutons de contrôle situés sur le panneau avant de l'écran. Appuyez sur le bouton de menu, naviguez vers l'option de luminosité et ajustez-la selon vos préférences.

Pourquoi l'image est-elle floue sur mon YAKUMO TFT 17 XP ?

L'image peut être floue en raison d'une mauvaise résolution. Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native de l'écran, qui est de 1280 x 1024 pixels.

Comment réinitialiser les paramètres d'usine de l'écran ?

Pour réinitialiser les paramètres d'usine, accédez au menu OSD en appuyant sur le bouton Menu, puis recherchez l'option 'Réinitialiser' et suivez les instructions à l'écran.

L'écran affiche des lignes verticales, que faire ?

Des lignes verticales peuvent indiquer un problème de connexion ou un défaut matériel. Vérifiez les câbles, essayez un autre port sur votre ordinateur ou testez l'écran avec un autre ordinateur.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et propre légèrement humidifié avec de l'eau ou une solution de nettoyage pour écran. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement de l'écran.

Quel est le poids du YAKUMO TFT 17 XP ?

Le YAKUMO TFT 17 XP pèse environ 4,5 kg.

MODE D'EMPLOI TFT 17 XP YAKUMO

Déclaration de la commission fédérale de la communication (FCC)

Consignes de sécurité importantes

Chapitre 1 Introduction

1.1 Informations generales. 1
1.2 Caracteristiques. 1
1.3 Listede Contrôle. 1

Chapitre 2 Installation

2.1 Installation et désinstallation de la base 2
2.2 Branchement du moniter à l'ordinateur 2

Chapitre 3 Vue d'ensemble du moniteur

3.1 Panneau avant.. 3

Chapitre 4 Fonctionnement - Fonctions d'accès direct

4.1 Bouton de mise sous tension (ON/OFF). 4
4.2. Diode Indicatrice de mise sous tension 4
4.3 Volume 4
4.4 Caracteristiques des menus 4
4.5 Menu à l'écran (OSD) 5
4.6 Modes de synchronisation prerégles 7
4.7 Plug&Play 7

Chapitre 5 Spécifications

5.1 Attribution des broches 8
5.2 Inspection visuelle 8
5.3 Localisation des pannes 9

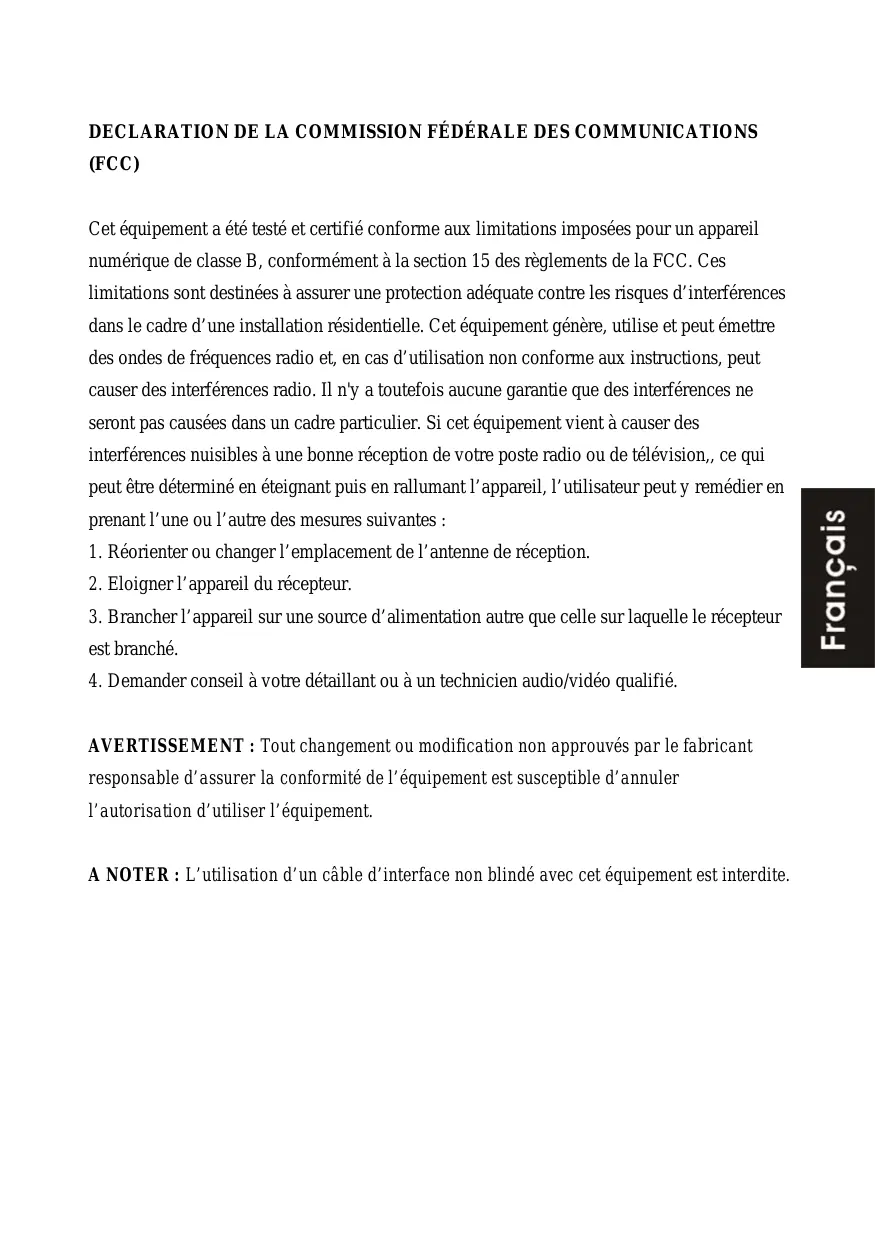

DECLARATION DE LA COMMISSION FÉDÉRALE DES COMMUNICATIONS (FCC)

Cet équipement a été testé et certifié conforme aux limitations imposées pour un apparéil numérique de classe B, conformément à la section 15 des règlements de la FCC. Ces limitations sont destinées à assurer une protection ajustée contre les risques d'interférences dans le cadre d'une installation résidentielle. Cet équipement générale, utilise et peut émettre des ondes de fréquences radio et, en cas d'utilisation non conforme aux instructions, peut causer des interférences radio. Il n'y a toutefois aucune garantie que des interférences ne seront pas causées dans un cadre particulier. Si cet équipement vient à causer des interférences nuisibles à une bonne réception de votre poste radio ou de télévision,, ce qui peut être déterminé en éteignant puis en rallumant l' apparéil, l'utiliseur peut y remédier en prénant l'une ou l'autre des mesures suivantes :

1. Réorienter ou changer l'emplacement de l'antenne de réception.
2. Eloigner l'appareil du récepteur.
3. Brancher l'appareil sur une source d'alimentation autre que celle sur laquelle le récepteur est branché.
4. Demander conseil à votre détaillant ou à un technicien audio/vidéo qualifié.

AVERTISSEMENT : Tout changement ou modification non approuvés par le fabricant responsable d'assurer la conformité de l'équipement est susceptible d'annuler l'autorisation d'utiliser l'équipement.

A NOTER: L'utilisation d'un cable d'interface non blindo avec cet équipement est interdite.

CONSIGNES DE SECURITE IMPORTANTES

Mises en garde :

1. Lisez toutes les instructions et conservez-les pour consultation ultérieure.
2. Debranche le moniteur avant de le nettoyer. N'utilisez jamais de nettoyants liquides ou en aérosol. Utilisez plutôt un linge humide.
3. N'utilisez pas d'accessoires qui ne sont pas recommendés par le fabricant du monieur, car cela pourrait présenter un danger.
4. N'utilisez pas le moniteur près de l'eau, par exemple près d'une baigmoire, d'un évier de cuisine ou d'une cuve à lessive, dans un sous-sol détrempé ou près d'une piscine.
5. Ne placez pas le moniteur sur un chariot, un support ou une table instable. Le moniteur pourrait tomber et blesser un adulte ou un enfant, ou subir de graves dommages. Utilisez seulement un chariot ou un support recommandié par le fabricant ou un support vendu avec l'appareil. Si vous installez le moniteur au mur ou sur une étagère, utilisez la trousse d'assemblage recommandiée par le fabricant et suivez les instructions de ladite trousse pour l'assemblage.
6. Des fentes et des ouvertures aménagées dans le boîtier et à l'arrière ou en dessous du moniteur assurent la ventilation de l'appareil et son fonctionnement optimal; pour éviter les risques de surchauffe de l'appareil, ces ouvertures ne doivent pas être obstruées. Il ne faut jamais boucher ces ouvertures en plaçant le moniteur sur un lit, un canapé, un tapis ou toute autre surface de ce type. Le moniteur ne devrait jamais être placé pres ou au-dessus d'un radiateur ou d'une bouche de chaleur. Il ne devrait pas être installé dans un meuble de rangement tel qu'une bibliothèque à moins qu'une ventilation ajustée ne soit assurée.
7. Ce moniteur ne devrait être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette de marquage. En cas de doute sur le type d'alimentation que vous obtenez à domicile, consultez le détaillant ou le fournisseur local d'électricité.
8. Ce moniteur est équipé d'une fiche polarisée à trois broches. Cette fiche ne pourrait être insérée que dans une prise avec mise à la terre. Il s'agit d'une caractéristique de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, faites replacer votre prise désuète par un électricien. N'essayez pas de rendre inopérante la broche de mise à la terre de la fiche polarisée.
9. Ne posez aucun objet sur le cable. Placez le moniteur de manière à ce que personne ne risque de trébucher sur le cable et de l'endommager.
10. Respectez les consignes de sécurité et suive les instructions qui s'affichent à l'écran.
11. En guise de mesure de sécurité additionnelle, débranchez le moniteur de la prise murale lorsque vous le laissez inutilisé et sans surveillance pendant des périodes prolongées. Cela évitera les dommages pouvant être causés par les surcharges des lignes électriques.
12. Ne surchargez pas les prises de courant et les rallonges, afin d'eviter les risques d'incendie et de décharge électrique.
13. N'introduisez aucun objet de quelque nature que ce soit dans les fentes du monitreur, car il pourrait toucher des pièces à haute tension ou court-circuiter des pièces, et provoquer un

incendie ou une décharge électrique. Ne renversezaucun liquide dequelquenature que ce soit sur le moniteur.

1. N'essayez pas de faire vous-même l'entretien de ce moniteur, car son ouverture pourrait vous exposer à un electrochoc ou à d'autres risques. Faites appel à du personnel qualifié pour l'entretien.
2. Debranchez le monitateur et faites appel à du personnel qualifié si les problèmes suivants survient :

a. la fiche ou le cable d'alimentation est endommagé;
b. un liquide a ete renversé sur le moniteur;
c. le moniteur a ete exposé à la pluie ou à l'eau;
d. le monieur ne fonctionne pas normalement lorsque les instructions d'utilisation sont suivies. Ajustez seulement les réglages indiqués dans les instructions d'utilisation, car un mauvais ajustement des autres réglages est susceptible d'endommager le monieur et de nécessiter des réparations importantes par un technicien qualifié pour le remettre en état.
e. le moniteur est tombé ou le boitantier est endommagé;
f. l'appareil ne fournit plus le même rendement, ce qui signale qu'il a besoin d'entretien.
16. Lorsque des pieces de rechange sont nécessaires, assurez-vous que le technicien utilise les pieces recommandées par le fabricant ou des pieces qui doivent les mêmes caractéristiques que les pieces d'origine. L'emploi de pieces de rechange non-authorises peut occasionner un incendie, un choc électrique ou exposer l'utilisateur à d'autres risques.
17. ÀpRES tout entretien ou toute réparation, demandez au technicien de proceder à une vérification de sécurité afin de déterminer si le moniteur est en bon état de marche.
18. La prise électrique doit être située après de l'équipment et facilement accessible.
19. Le cable d'alimentation est le principal dispositif de déconnexion.

1.1 Information générale

Cet apparéil est un monitreur ACL TFT couleur multibalayage intelligent à haute performance.

Interface conviviale - navigation aisée et précise grâce au menu à l'écran.

Design compact - boîtier compact et élégant.

Inclinaison toutes directions - positionnement sectionnel, bien équilibré.

Entrée analogique, plug & play - pour réception du signal RGB, avec modulation Réglage de la fréquence d'images permettant la compatibilité avec plus de 20 formats d'images différents.

1.2 Caracteristiques

1. Appareil à micro-processeur avec commandes OSD (menu à l'écran)
2. compatibilité avec la norme IBM VGA, VGA étendue, super VGA, les modes IBM XGA ainsi qu'avec les normes de résolution VESA.
3. Alimentation électrique universelle
4. compatibilité avec Windows 95/98/2000/ME/XP et VESA DDC (canal d'affichage de données) 1/2B.
5. Safety model number: 17"(700P)

1.3 Nombre de contrôle

Vérifiez si les articles suivants sont bien fournis avec le monieur ACL dans l'emballage.

Yakumo TFT 17 XP
Cable d'alimentation c.a.
- Manuel d'utilisation
Cable d'interface

Si l'un de ces articles manque, prenez contact avec le détaillant pour obtenir un service technique ou client.

Anoter:

Conservez bien l'emballage d'origine ainsi que tout le matériel d'emballage du moniteur au cas où il serait nécessaire de returner l'appareil.

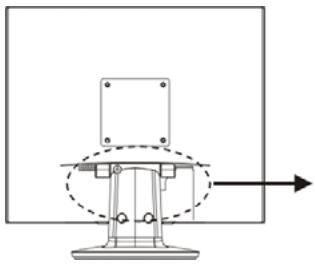

2.1 Installation et désinstallation de la base

Pour fixer la base pivotante au moniteur, veuillez suivre les étapes cidesssous :

étape 1

etape 2

etape 3

2.2 Branchement du moniteur à l'ordinateur

2.2.1 Éteignez l'ordinateur et débranchez le cable d'alimentation.
2.2.2 Branchez le cable d'interface dans le port video situé à l'arrière de l'ordinateur.
2.2.3 Branchez le cable d'alimentation du moniteur (dans la prise c.a.).
2.2.4 Branchez l'extrémité du cable audio dans l'entrée audio située à l'arrière de l'ordinateur et l'autre extrémité dans la sortie audio (carte de son) de l'ordinateur.

(Seulement pour les moniteurs avec haut-parleurs)

2.2.5 Branchez les câbles d'alimentation de l'ordinateur et du moniteur dans une prise de courant située à proximé.
2.2.6 Mettez l'ordinateur et le moniteur en marche. Si l'écran affiche une image, le monitueur a été branché correctement. S'il n'y a aucune image à l'écran, vérifie tous les branchements.

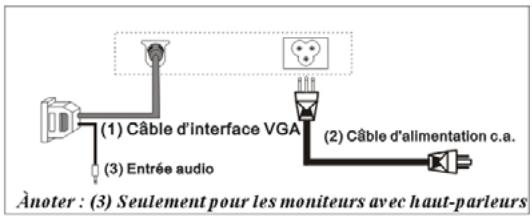

Branchement du moniteur à l'ordinateur et au réseau électrique

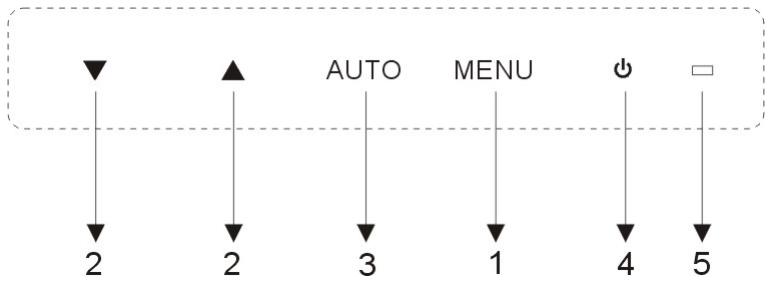

3.1 Panneau avant

1. Bouton Menu

Le bouton Menu sert à afficher le menu et à activer vos choix.

2. Bouton de selection (Down (bas) / Up (Haut)

Utilisez ces boutons pour selectionner la fonction dont vous avez besoin dans le sens antihoraire ou horaire.

3. Bouton Auto

Le bouton Auto permet d'ajuster le mode d'affichage de façon optimale en fonction du réglage VGA.

4. Bouton marche/arrêt (山)

Utilisez ce bouton pour allumer ou eteindre le moniteur.

5. Voyant d'alimentation

Cevoyantafficheune couleur verte en mode de fonctionnement normal et une couleur orange lorsquele moniteur est mis hors tension.Levoyantpasse au orange et clignote lorsque l'appareil est en mode d'économie d'énergie.

Utilisez le bouton marche/arrêt pour allumer ou éteindre le moniteur.

A noter: Le bouton marche/arrêt ne déconnecte pas le moniteur de l'alimentation électrique. Pour le déconnecter complètement du réseau électrique, débranchez la fiche d'alimentation électrique.

4.2 VOYANT D'ALIMENTATION

Levoyant est vert lorsquelmoniturer fonctionne normalement.Levoyant passa au orange.
lorsque l'appareil est en mode d'économie d'énergie et s'estint lorsquelmonitueur est mis
hors tension.

Cette fonction permet d'utiliser le bouton DOWN pour baiser le volume et le bouton UP pour le monter.

nformation importante concernant la lecture audio

Pour optimiser la qualité sonore des haut-parleurs du moniteur, le cable audio doit être branché à la prise de sortie de ligne (prise casque) de l'ordinateur. Si vous branchez le cable audio à la prise pour haut-parleurs (carte de son) de l'ordinateur, réglez le volume, dans Windows, à entre 20% et 40% de la valeur I maximale afin d'obtenir une qualité sonore optimale.

4.4 FONCTIONS DU MENU

Vou puez acceder aux fonctions suivantes par l'intermédiaire du menu à l'écran de votre moniteur. Lorsque vous avez terminé d'effectuer le réglage d'une fonction, sélectionnez l'icone EXIT pour quitter le menu.

Veuillez respecter la procédure suivante pour sélectionner et ajuster des éléments à l'aide du système d'affichage à l'écran, pour ce qui concerne le réglage des fonctions principales.

Étape 1: Appuyez sur le bouton MENU pour activer le menu à l'écran. Les icones servant au réglage des fonctions s'afficheront à l'écran.

Étape 2: Si nécessaire, utilisez les boutons DOWN (Bas) ou UP (Haut) pour sélectionner une autre icône.

Étape 3: Appuyez sur le bouton MENU pour activer l'icone sélectionnée.

Étape 4 : Utilisez les boutons DOWN ou UP pour effectuer le réglage.

Étape 5 : Sélectionnez le symbole EXIT pour quitter le menu affché.

Étape 6: Pour effectuer des réglages supplémentaires, repêze les étapes 2 à 5.

Tous les changements sont enregistrés immédiatement.

4.5 MENU À L'ÉCRAN (OSD)

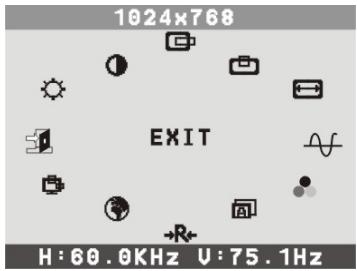

1. Menu principal

Le menu principal vous donne un aperçu des fonctions disponibles. Pour effectuer le réglage de l'image affichée à l'écran, appuyez sur le bouton Menu puis relâchez-le.

1. Ajustement du menu à l'écran :

You pouvez désirer l'endetroit où le menu apparaitra sur votre écran.

Permet de déplacer le menu horizontally, vers la gauche ou la droite

Position verticalc:

Permet de déplacer le menu verticalément, vers le haut ou le bas

EXIT:ou

Permet de quitter un sous-menu

1. Langue

Yououpouzechoisirl'une deslanguespropoesees.

4.RemiseaI'etat initial

Rétablit la fonction selectionnelle au réglage par défaut. Pour avoir accès à cette fonction, vous devez utiliser le mode video préréglé en usine.

1. Automatique

Permet de régler automatiquement le mode d'affichage de façon optimale en fonction du réglage VGA, si l'image nécessite encore un ajustement.

1. Sélection des couleurs ou Menu de sélection des couleurs

Selectionnez le mode utiliseur ou

Le mode utilisateur vous permet d'ajuster l'intensité de chaque couleur. Augmentez ou diminuez l'intensité du rouge, du vert ou du bleu selon la couleur sélectionnée.

COOL (9300^)

Cette fonction permet d'ajuster la température des couleurs de l'image. Elle est prérgée en usine, et vous ne pouvez donc pas l'ajuster. En mode « Cool », l'image tire sur le bleu et est brillante.

WARM (6500 K)

En mode « Warm », l'image tire sur le rouge et le blanc se rapproche davantage de la couleur du papier.

1. Phase ou

Permet la mise au point et la stabilisation de l'image.

1. Taille horizontale

Permet d'augmenter ou de réduire la taille horizontale de l'image.

1. Position verticale

Permet de déplacer l'image verticalément vers le haut ou vers le bas.

1. Position horizontal

Permet de déplacer l'image horizontally vers la gauche ou vers la droite.

1. Contraste

Permet d'ajuster la luminosité de l'image par rapport au fond.

1. Luminosite

Permet d'ajuster la luminosité de l'image et du fond.

4.6 Modes de synchronisation preréglés

Mode	Résolution (points x lignes)	Fréquence horiz. (KHz)	Fréquence vert. (Hz)
1	720 x 400	31.47	70
2	640 x 480	31,47	60
3	640 x 480	37,86	72,8
4	640 x 480	37,50	75
5	800 x 600	37,88	60,3
6	800 x 600	48,08	72,2
7	800 x 600	46,87	75
8	1024 x 768	48,36	60
9	1024 x 768	56,48	70,1
10	1024 x 768	60,02	75
11	1280 x 1024	63,98	60
12	1280 x 1024	80	75

4.7 Plug & Play

Ce moniteur est conforme à la norme VESA DDC (Display Data Channel), qui simplifie la configuration du moniteur en présence d'une carte video compatible. Grâce au protocole VESA DDC 1/2B, lorsque le moniteur est en mis en marche, il informe automatiquement l'ordinateur tournant sous Windows 9X/2000/XP de ses fréquences de balayage, de ses capacités et de ses caractéristiques. Windows 9X/2000/XP reconnaît alors automatiquement la connexion avec le moniteur et sélectionne la résolution appropriée.

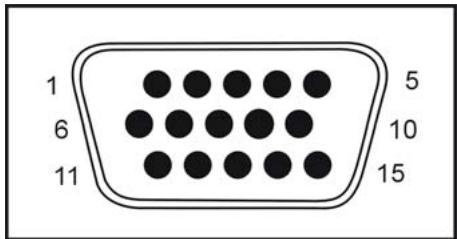

5.1 Configuration des broches du connecteur

BROCHE	Signal (D-sub)	BROCHE	Signal (D-sub)
1	Rouge	9	Entrée +5 V
2	Vert	10	Mise à la terre
3	Bleu	11	Mise à la terre
4	Mise à la terre	12	SDA (POUR DDC)
5	Test automatique	13	Sync. horiz.
6	Mise à la terre, rouge	14	Sync. vertic.
7	Mise à la terre, vert	15	SCL (POUR DDC)
8	Mise à la terre, bleu

Connecteur male de type D à 15 broches

5.2 Inspection visuelle

Si, en règle générale, l'écran ACL compte 99,99 % ou plus de pixels normaux, certains pixels, en proportion de 0,01 % ou moins, peuvent rester constamment éteints ou constamment allumés.

5.3 Localisation des pannes

Avant de faire appel au service de dépannage, vérifie l'information suivante pour voir si vous pouvez résoudre le problème vous-même. Si le problème persiste, prenez contact avec le détaillant auquel vous avez acheté le moniteur ACL.

Aucune image n'apparait à l'écran

• Veuillez vérifier les points suivants:
• Vérifiez si le cable d'alimentation est bien connecté au moniteur, à l'adaptateur et à la prise de courant.
• Vérifiez la connexion du cable d'interface entre le moniteur et l'ordinateur.
• Vérifiez si les réglages de luminosité et de contraste sont bien ajustés.
• Vérifiez si le moniteur se trouve en mode d'économie d'énergie.

L'image affichée est trop grande ou trop petite

Utilisez les fonctions du menu à l'écran pour ajuster l'image

Les couleurs sont anormales

Le cable d'interface est-il branché correctement?
Utilisez les fonctions du menu à l'écran pour ajuster les paramétres de couleur.

L'image affichée est trop claire ou trop nombre

Utilisez les fonctions du menu à l'écran pour ajuster la luminosité et le contraste.

Aucun son ou son faible

• Vérifiez la connexion du cable audio.
  Assurez-vous que le programme de son de l'ordinateur fonctionne.
• Changez le paramètre du volume. Ajustez votre carte de son ou le réglage du volume sur l'ordinateur.

YAKUMC
