FOIRE AUX QUESTIONS - UNITISERVE-SSD NAIM

Comment initialiser mon NAIM UNITISERVE-SSD ?

Pour initialiser votre NAIM UNITISERVE-SSD, assurez-vous qu'il est connecté à votre réseau, puis appuyez sur le bouton d'alimentation et maintenez-le enfoncé jusqu'à ce que le logo Naim apparaisse. Suivez les instructions à l'écran pour terminer l'initialisation.

Pourquoi mon NAIM UNITISERVE-SSD ne détecte-t-il pas mon réseau Wi-Fi ?

Vérifiez que votre routeur Wi-Fi est allumé et fonctionne correctement. Assurez-vous également que le NAIM UNITISERVE-SSD est à portée du signal Wi-Fi. Vous pouvez essayer de redémarrer le routeur et le NAIM UNITISERVE-SSD.

Comment ajouter de la musique à mon NAIM UNITISERVE-SSD ?

Vous pouvez ajouter de la musique en connectant un disque dur externe via USB ou en utilisant un réseau local pour accéder à votre bibliothèque musicale. Utilisez l'application Naim pour gérer et transférer vos fichiers musicaux.

Que faire si mon NAIM UNITISERVE-SSD ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de débrancher l'appareil pendant quelques minutes avant de le rebrancher.

Comment mettre à jour le firmware de mon NAIM UNITISERVE-SSD ?

Pour mettre à jour le firmware, ouvrez l'application Naim, allez dans les paramètres de l'appareil et recherchez les mises à jour disponibles. Suivez les instructions à l'écran pour installer la dernière version du firmware.

Mon NAIM UNITISERVE-SSD ne lit pas certains fichiers audio, que faire ?

Vérifiez que les fichiers audio sont dans un format compatible avec le NAIM UNITISERVE-SSD, tels que FLAC, WAV, ou MP3. Si les fichiers sont dans un format non pris en charge, vous devrez les convertir dans un format compatible.

Comment réinitialiser les paramètres d'usine de mon NAIM UNITISERVE-SSD ?

Pour réinitialiser les paramètres d'usine, allez dans les paramètres de l'appareil via l'application Naim et sélectionnez l'option de réinitialisation. Confirmez votre choix, mais notez que cela supprimera toutes vos configurations et données.

Que faire si je rencontre des problèmes de connexion avec l'application Naim ?

Assurez-vous que votre appareil mobile et le NAIM UNITISERVE-SSD sont connectés au même réseau Wi-Fi. Vérifiez également que l'application est à jour. Si le problème persiste, essayez de redémarrer l'application ou votre appareil mobile.

MODE D'EMPLOI UNITISERVE-SSD NAIM

Section		Page

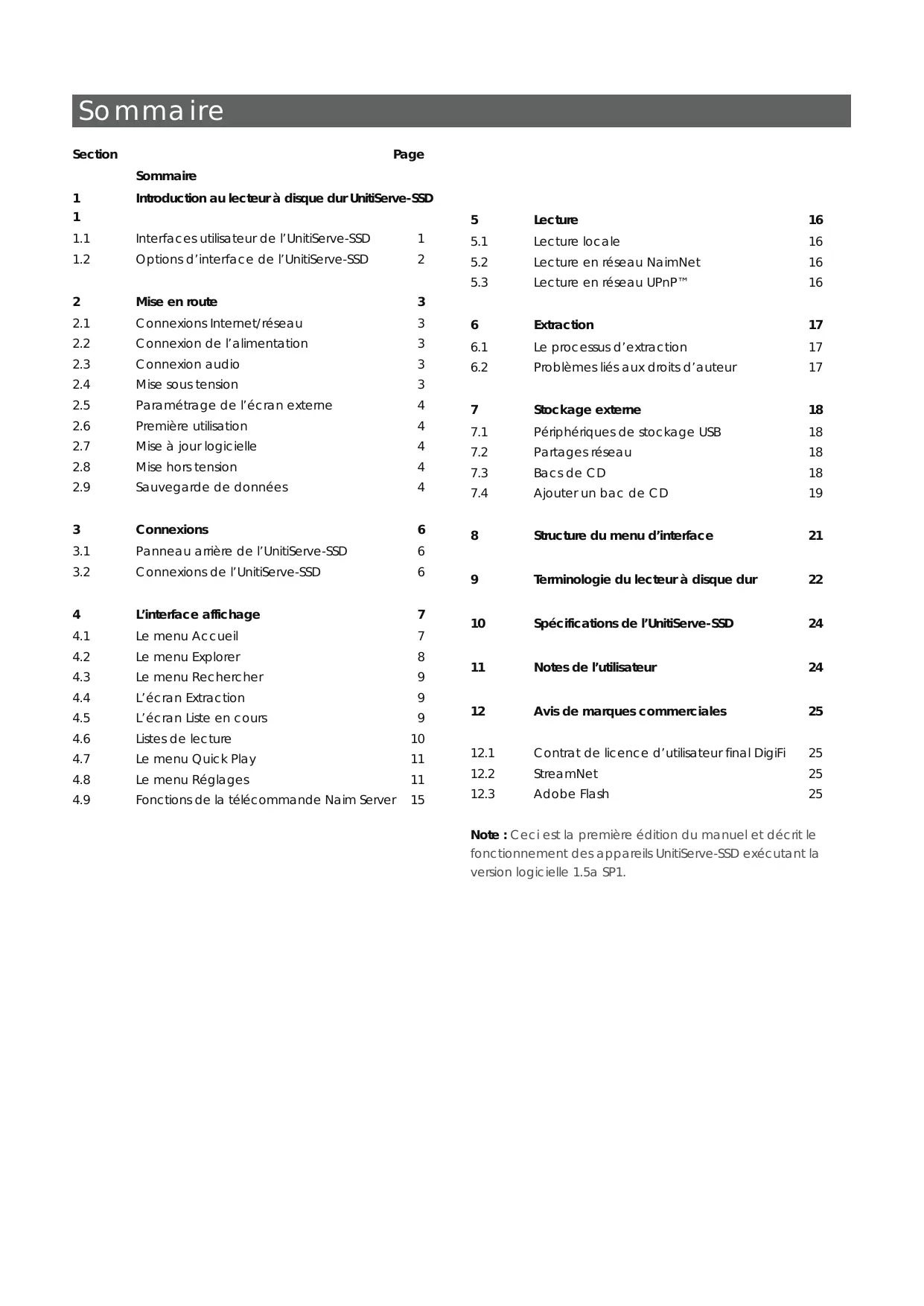

	Sommaire
1	Introduction au lecteur à disque dur UnitiServe-SSD	1
1.1	Interfaces utilisateurs de l'UnitiServe-SSD	2
1.2	Options d'interface de l'UnitiServe-SSD	3
2	Mise en route	4
2.1	Connexions Internet/réseau	5
2.2	Connexion de l'alimentation	6
2.3	Connexion audio	7
2.4	Mise sous tension	8
2.5	Paramétrage de l'écran externe	9
2.6	Première utilisation	10
2.7	Mise à jour logicielle	11
2.8	Mise hors tension	12
2.9	Sauvegarde de données	13
3	Connexions	14
3.1	Panneau arrêté de l'UnitiServe-SSD	15
3.2	Connexions de l'UnitiServe-SSD	16
4	L'interface affichage	17
4.1	Le menu Accueil	18
4.2	Le menu Explorer	19
4.3	Le menu Rechercher	20
4.4	L'écran Extraction	21
4.5	L'écran Liste en cours	22

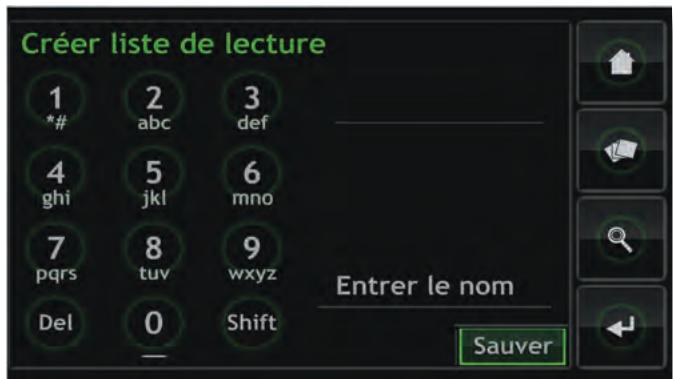

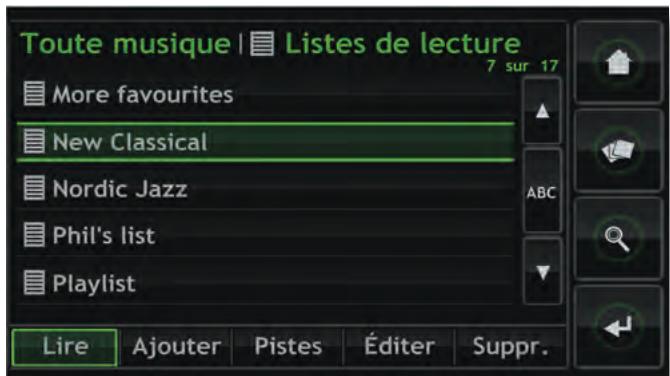

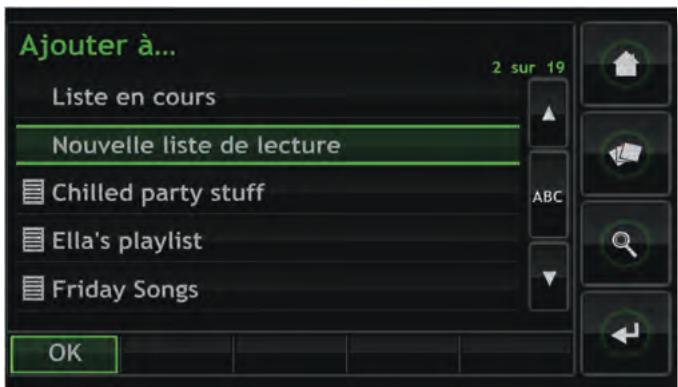

4.6	Listes de lecture	23
4.7	Le menu Quick Play	24

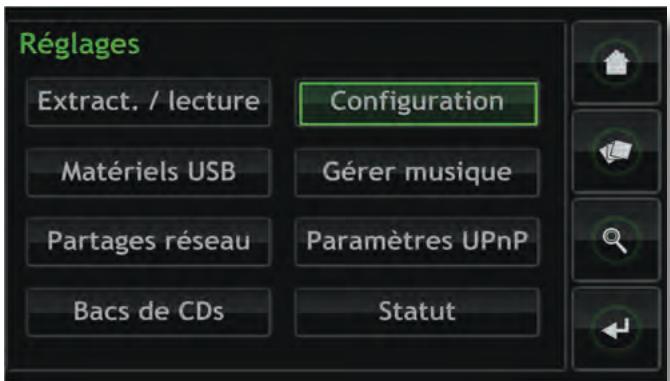

4.8	Le menu Réglages	25
4.9	Fonctions de la télécommande Naim Server	26

5	Lecture	16
5.1	Lecture locale	16
5.2	Lecture en réseau NaimNet	16
5.3	Lecture en réseau UPnP™	16
6	Extraction	17
6.1	Le processus d'extraction	17
6.2	Problèmes liés aux droits d'auteur	17
7	Stockage externe	18
7.1	Péripériques de stockage USB	18

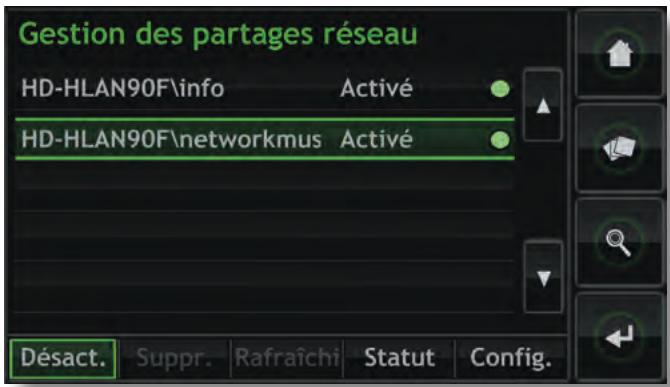

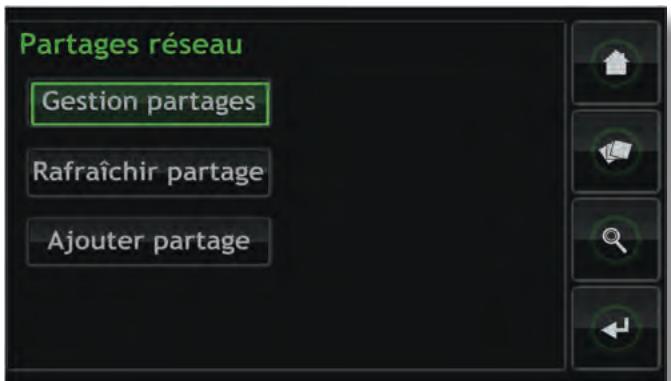

7.2	Partages réseau	18

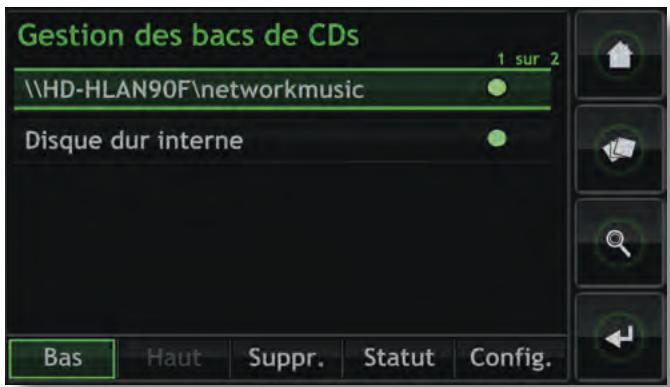

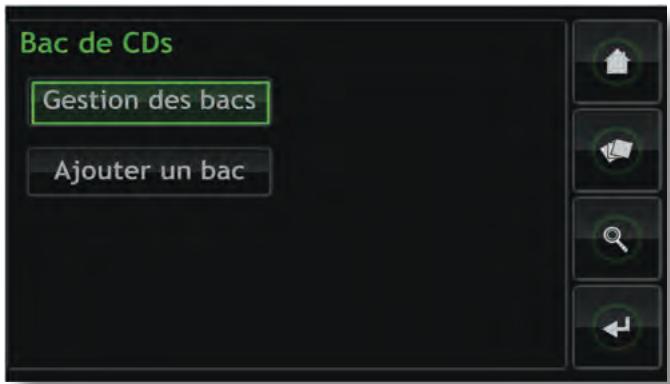

7.3	Bacs de CD	18
7.4	Ajouter un bac de CD	19

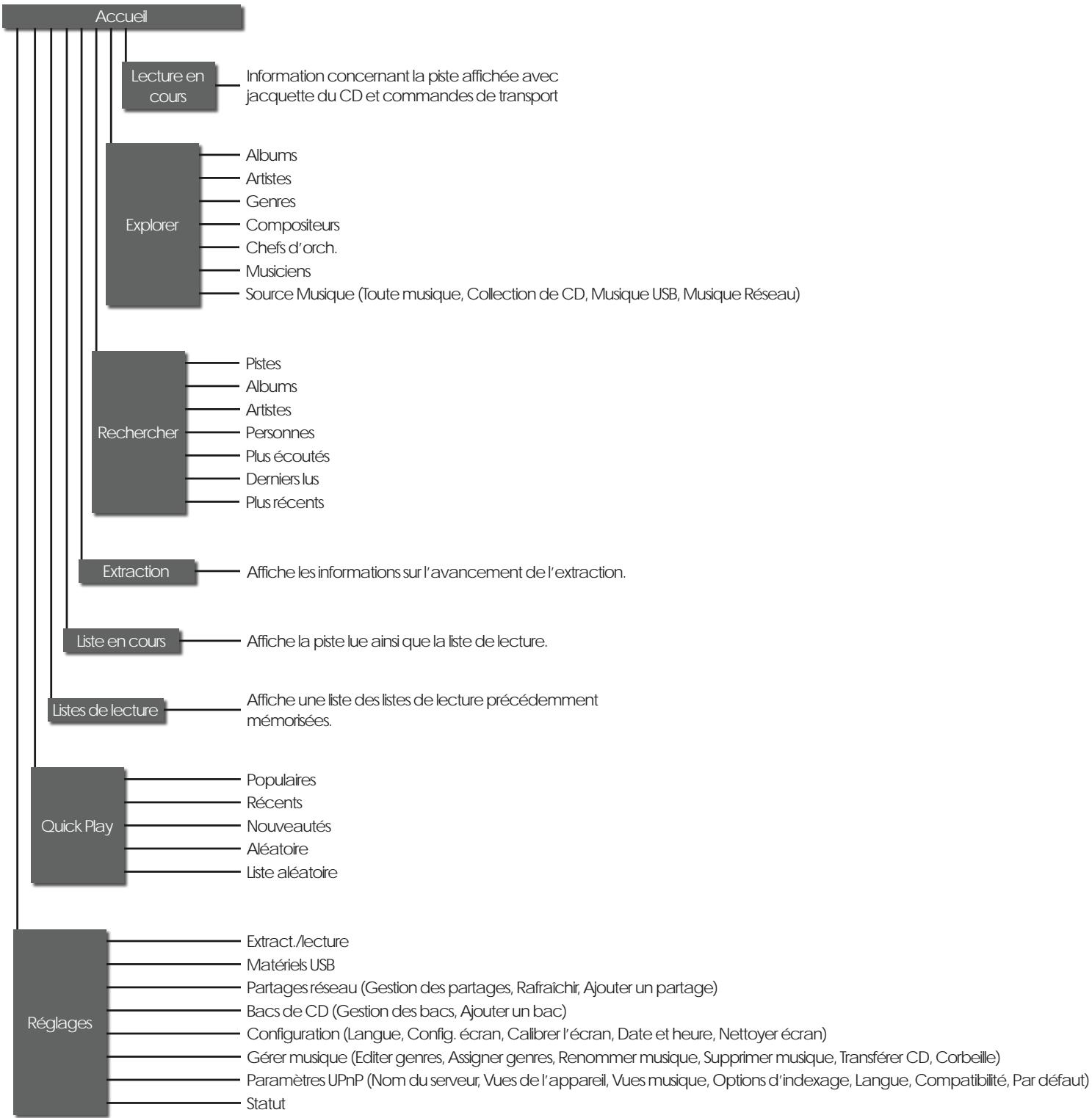

8	Structure du menu d'interface	21
9	Terminologie du lecteur à disque dur	22
10	Spécifications de l'UnitiServe-SSD	24
11	Notes de l'utilisateur	24
12	Avis de marques commerciales	25
12.1	Contrat de licence d'utilisateur final DigiFi	25
12.2	StreamNet	25
12.3	Adobe Flash	25

Note : Ceci est la première édition du manuel et déscrit le fonctionnement des appareils UnitiServe-SSD executant la version logicielle 1.5a SP1.

Introduction

1 Introduction au lecteur à disque dur UnitiServe-SSD

Grac au lecteur a disque dur UnitiServe-SSD, you accederez a Your discotheque et you l'ecouterez de maniere completement différente. Bien que I'UnitiServe-SSD resemble a un lecteur de CD et qu'il puisse dire des CD de maniere conventionnelle, il fonctionne de maniere fondamentalement différente.

Au lieu de simplement reproduce le son d'un CD inséré dans son transport, l'UnitiServe-SSD lit et memorise automatiquement les données du CD sur un disque dur connecté au réseau pour pouvoir les relire plus tard, à n'importe quel moment. Les fichiers stockés sur le réseau peuvent être soit des fichiers audio extraits de CD, soit des fichiers audio compatibles créés par d'autres moyens.
L'UnitiServe-SSD fonctionne comme un serveur UPnP™ fournissant des fichiers audio à n'importe quel appeareil de lecture compatible UPnP™ connecté au même réseau.
- En plus de ses sorties audio numériques conventionnelles, l'UnitiServe-SSD peut fournir jusqu'à six flux réseau NaimNet/StreamNet pour diffuser le son dans plusieurs endroits éloignés.
Lorsque I'UnitiServe-SSD lit pour la première fois les données d'un CD, il accede automatiquement à une base de données musicale sur Internet et il télécharge les informations détenues pour ce CD. Ces informations peuvent inclure le titre, les pistes, l'artiste, le compositeur, le genre et d'autres détails. Elles peuvent ensuite être utilisées par I'UnitiServe-SSD pour selectionner ou rechercher de la musique et explorer ainsi des listes de lecture personalisées. L'image de laPOCHette du CD sera aussi téléchargeée si elle est disponible et sera affichée par l'interface utiliser de I'UnitiServe-SSD.
L'UnitiServe-SSD peut fonctionner comme un lecteur de CD conventionnel. Un CD inséré dans le transport peut être immédiatement lu, le signal audio étant transmis aux sorties audio numériques.

Le mode de commande et de fonctionnement de votre UnitiServe-SSD dépendra du type de système avec lequel il est intégré. Ces différentes "interfaces utilisateurs" sont représentées en Section 1.1,

Si l'UnitiServe-SSD est votre première expérience d'un produit connecté en réseau, il peut vous être utile de dire le glossaire en Section 9 avant de commencer son installation et son utilisation.

1.1 Interfaces utiliser de l'UnitiServe-SSD

Contrairement à un équipement hi-fi conventionnel, l'UnitServe-SSD peut fonctionner de manières différentes en utilisant diverses interfaces utiliser. L'interface utilisé que vous utilisez pour commander votre UnitServe-SSD dépendra du système dans lequel il est installé et des équipements annexes disponibles. Les paragraphs suivants décrivent rapidement chaque interface utilisé.

1.1.1 L'interface affichage externe

Vous pouvez faire fonctionner l'UnitiServe-SSD à partir de son interface affichage externe en utilisant un clavier et une souris combinés à un écran d'affichage externe ou un écran tactile USB/VGA.

Note : L'affichage externe peut être un moniteur ou une TV avec entrée composite video, S-video ou VGA.

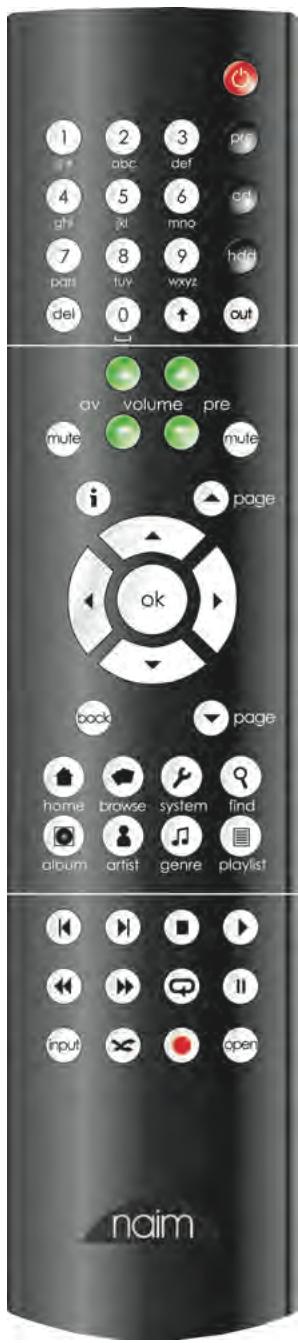

Note: Une télécommande Naim Server peut aussi être utilisé à la place du clavier et de la souris. La télécommande Server est disponible en tant qu'accessoire.

1.1.2 L'interface navigateur web

Si I'UnitiServe-SSD est installé dans un réseau domestique, l'affichage externe peut être dupliqué par un navigateur web compatible Flash.

Pour acceder à l'interface affichage externe à partir d'un navigateur web, ouvre le navigateur web et tapez le "nom" unique de votre UnitiServe-SSD dans le champ adressé du navigateur. Le nom est constitué des quatre derniers caractères de l'adresse MAC (en excluant les deux points séparateurs) imprimés sur le panneau arrière, précédé par NSSRV). Un "nom" typique sera NSSRV5E6F.

Introduction

Note : Une interface destinée aux petits écans tactiles est aussi accessible à partir d'un navigateur web. Pour cela, ajoutez le suffixe : /index.html?movie=fp.swf au nom de l'UnitiServe-SSD. Par exemple, NSSRV5E6F/index.html?movie=fp.swf

Note : Selon votre navigateur, vous pourrez avoir à taper "http://" juste avant le nom de l'UnitiServe-SSD.

Si I'UnitiServe-SSD est installé dans un réseau domestique compensant un ordinateur personnel utilisant Windows XP, Windows Vista ou Windows 7, il peut être commandé avec l'interface Desktop Client. L'application Desktop Client (bureau client) fournit les fonctions les plus complètes d'utilisation et de recherche. Le Desktop Client (bureau client) est décrit dans un manuel séparé qui peut être télécharge à partir du site web de Naim Audio : www.naimaudio.com. Certaines fonctions de paramétrage, de gestion de fichiers et de maintenance ne sont disponibles qu'à partir du Desktop Client (bureau client).

1.1.4 L'interface écran tactile NaimNet/StreamNet

Si l'UnitiServe-SSD est installé dans un réseau domestique NaimNet, les flux réseau audio de l'UnitiServe-SSD peuvent être commandés à partir de l'interface NaimNet/StreamNet. L'interface NaimNet/StreamNet est accessible à partir d'un écran tactile StreamNet ou d'un navigateur web. L'interface peut aussi commander tout appareil compatible StreamNet.

Note: L'interface NaimNet/StreamNet n'est pas traitée dans ce manuel.

1.1.5 L'application iPod/Phone

L'application n-Serve, disponible sur l'iTunes App Store, permet de commander l'UnitServe sans fil (en wi-fi) et par écran tactile à partir d'un iPhone ou d'un iPod Touch.

1.2 Options d'interface de l'UnitiServe-SSD

Interface	Commande	Affichage	Notes
Affichage externe	Télécommande	TV ou écran avec entrée	Commande uniquement la sortie locale de l'UnitiServe-SSD.
	Clavier/souris	VGA, S-video ou composite.
	Ecran tactile USB/VGA	Ecran tactile USB/VGA
Navigateur Web	Navigateur Web compatible Flash		Reproduit les fonctionnalités de l'interface affichage externe. Connexion réseau requise.
Desktop Client (bureau client)	PC exécutant Windows XP, Windows Vista ou Windows 7.		Fournit les fonctions de gestion de la base de donnéesusicale et de réglages avancés de l'UnitiServe-SSD. Peut aussi commander les sorties locales. Connexion réseau requise.
NaimNet/StreamNet	Ecran tactile compatible StreamNet		Commande uniquement les flux réseau. Ne commande pas les sorties locales. Connexion réseau requise.
Application n-Serve iPod/iPhone	iPhone ou iPod touch		Commande uniquement la sortie locale de l'UnitiServe-SSD. Connexion réseau en wi-fi requise.
Note : Une connexion Internet est requise pour la recherche d'informations détaillées sur les CD. Sans connexion Internet, seules des informations limitées sont disponibles à partir de la base de données locale.
Note : Les interfaces affichage externe et navigateur web forment ensemble l'interface affichage et sont décrites entièrement en Section 4.

Installation - Mise en route

2 Mise en route

L'UnitiServe-SSD est un lecteur à disque dur et un serveur capable d'extraire des CD. Il ne compte pas de mémoire intégrée mais nécessite un stockage en réseau externe (un disque NAS) pour pouvoir être utilisé. La configuration d'un NAS est désrite en Section 7 de ce manuel.

L'UnitiServe-SSD doit être connecté à un réseau pour diffuser en mode continu (streaming) de la musique dans la maison ou pour tirer partie d'une de ses différentes interfaces utilisateur. Il doit aussi être connecté à Internet pour pouvoir recupérer les informations et images relatives aux albums. Il est important que le réseau fonctionne lorsque l'UnitiServe-SSD est connecté et mis sous tension.

L'UnitiServe-SSD doit être installé horizontally sur un support spécifique prévu à cet effet. Ne posez pas l'UnitiServe-SSD directement au-dessus d'un autre équipement. L'UnitiServe-SSD doit être installé à son emplacement final avant de raccarder les cables et d'être mis sous tension.

Les amplificateurs audio connectés localement ne doivent pas'être mis sous tension tant que l'UnitiServe-SSD n'est pas mis sous tension. L'interrupteur M/A de l'UnitiServe-SSD se trouve sur le panneau arrêté.

PourCOMMencerI'installation,identifiez d'abordlesprises reseau,sortieaudio et alimentationsecteur surle panneauarriere,et connectezlescablesappropriés.

Note : Veiliez à ce que l'UnitiServe-SSD ait une ventilation adequate. La température ambiente à proximé de l'appareil ne doit pas dépasser 35 °C.

2.1 Connexions InternetRéseau

L'UnitiServe-SSD requiert une connexion à un stockage en réseau pour pouvoir fonctionner, ainsi qu'une connexion Internet "toujours en ligne" afin que toutes ses fonctions poussent être exploitées. Il doit être connecté à Internet via un routeur Ethernet/modem avec pare-feu incorpore.

La connexion réseau permet à l'UnitiServe-SSD de communiquer avec d'autres dispositifs du réseau, d'être utilisé dans un système audio NaimNet/ StreamNet et de donner accès à d'autres interfaces utilisateur.

Lorsqu'il est expédié, l'UnitiServe-SSD est paramétré pour ne nécessiter aucune autre configuration réseau, mais pour se connecter automatiquement à un réseau (il utilise DHCP par défaut). Cependant, si vous UnitiServe-SSD a été précédemment utilisé, sa configuration réseau a pu être modifiée et, de ce fait, il peut être incapable de se connecter automatiquement. Si ce cas se produit, contactez votre détaillant, votre installerateur ou directement Naim Audio.

2.1.1 Equipement réseau

On commande vivement une connexion réseau Ethernet conventionnelle pour que l'UnitiServe-SSD fonctionne de maniere optimale et sécurisée.

On peut utiliser le système Ethernet sur réseau électrique, ce qui constitue une méthode simple et commode de connexion réseau domestique. Cependant, en fonction des facteurs de câblage de l'alimentation secteur propres à chaque environnement domestique, la présence des données réseau sur l'alimentation secteur peut compromètre la qualité du son du système général. Si l'on constate que la qualité du son est inacceptable, on doit installer des cables réseau dédiés.

2.2 Connexion de l'alimentation

L'UnitiServe-SSD est alimenté par une alimentation électrique externe. Connectez le cable de sortie de l'alimentation à la prise d'entrée alimentation de l'UnitiServe-SSD et le cable d'entrée secteur de l'alimentation à une prise secteur. Utilisez seulement le cable secteur fourni.

2.3 Connexion audio

Raccordez une des prises de sortie audio numériques (BNC coaxiale ou TosLink optique) à une entrée numérique appropriée du système audio. Utilisez un cable d'interconnexion numérique coaxial Naim DC1 pour obtenir les membresurs résultats.

2.4 Mise sous tension

Si les fonctions de réseau de l'UnitiServe-SSD doivent être utilisées, vérifie qu'il est connecté à Internet avant de l'allumer et que tous les péripériques nécessaires sont bien connectés et configurés.

Allumez l'UnitiServe-SSD à l'aide de l'interrupteur du panneau arrêté.

Note: Si l'UnitiServe-SSD doit être allumé lorsqu'il est en mode arrêt, l'interrupteur M/A doit être mis hors tension, puis à nouveau sous tension. Voir Section 2.8 pour en savoir plus sur le mode arrêt.

Après environ une minute, pendant laquelle le logo sur la façon clignotera, le menu d'Accueil de l'interface utilisateur apparaitra sur l'affichage de l'interface. La navigation dans l'interface dépendra du matériel d'interface chosesi. Si vous utilisez un écran tactile, touchez les illustrations de l'interface pour sélectionner des éléments. Si vous utilisez l'interface navigateur web ou

Installation - Mise en route

affichage externe, selectionnez les options en utilisant clavier et souris ou, si une telecommande est employee, ses touches de navigation («▶▲▼), ok, home (accueil) et back (retour).

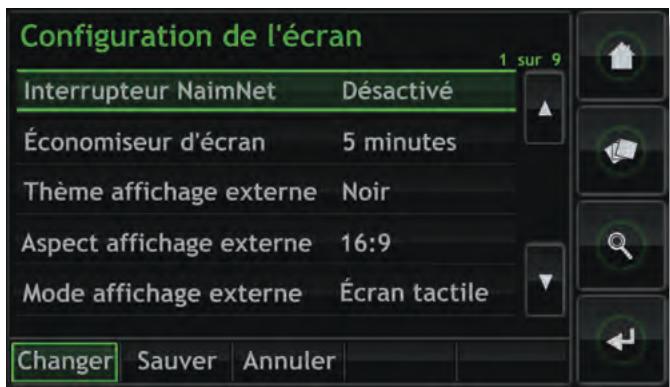

2.5 Paramétrage de l'écran externe

Si I'on utilise un affichage externe, il peut être nécessaire de modifier la configuration de l'affichage externe de l'UnitiServe-SSD. Naviguez via le menu Système jusqu'àu menu Réglages. Sélectionnez et sauvez le Thème affichage externe, l'Aspect affichage externe, le Mode affichage externe, le Format video désirés. Neutralisez d'abord l'Economiseur d'écran (voir Réglages page 1).

Note: Le Mode affichage externe configure l'affichage externe pour qu'il puisse être utilisé avec soit un écran tactile externe, soit une télécommande. En mode écran tactile, quatre boutons de raccourci sont affichés à droite de l'écran, correspondant aux touches home (accueil), browse (naviguer), find (recherche) et back (retour) sur le boitier de télécommande. On ne peut acceder aux boutons de raccourci qu'à partir de l'écran tactile ; ils n'apparaissent donc pas en mode télécommande.

Note : Une fois que vous avez utilisé l'interface et que vous connaissiez bien ses fonctions, vous pouvez réactiver l'économisérur d'écran.

2.6 Première utilisation

Avant de commencer l'extraction d'un CD, vous devez vous assurer que le disque NAS (Network Attached Storage) est configuré de manière appropriée, connecté au réseau et allumé. La Section 7 désrit l'utilisation et la configuration du stockage externe.

Pour "extraire" un CD, insérez un CD dans la fente de transport. L'extraction commencera automatiquement. A la fin de l'extraction, l'UnitiServe-SSD éjectera automatiquement le CD. Voir Section 6 pour plus d'informations sur l'extraction des CD.

Seuls les CD vous appartenant personnellement doivent être extraits. L'extraction d'un CD emprunté viole la loi sur les droits d'auteur.

Note : Bien que l'UnitiServe-SSD contienne une petite base de données musicale interne, il doit être connecté à un service Internet en fonctionnement pour pouvoir identifier un CD et télécharger les informations associées pendant l'extraction.

2.7 Mise à jour logicielle

De temps à autre, des CD de mise à jour sont publiés pour l'UnitiServe-SSD. Pour installer la nouvelle version, insérez le CD de mise à jour dans le transport. La nouvelle version logicielle sera automatiquement chargée. Dans le cadre du processus de mise à jour, l'UnitiServe-SSD éjectera le CD

et se relancera. La mise à niveau logicielle est terminée lorsque le menu Accueil apparait à nouveau.

Note: Suívez scrupuleusement les instructions se trouvant dans le CD de mise à jour.

N'éteignez jamais l'UnitiServe-SSD à partir de l'interrupteur du panneau arrêté et ne le débranchez pas du secteurpendant le chargement de la nouvelle version logicielle.

2.8 Mise hors tension

Il n'est normalement pas nécessaire d'eteindre l'UnitiServe-SSD à partir de l'interrupteur du panneau arrêté, sauf s'il doit être désinstallé. Il peut être mis en mode arrêt en touchant le logo sur la façon pendant 5 secondes. L'UnitiServe-SSD peutmettre jusqu'à une minute pour passer en mode arrêt et, pendant ce temps, le logo clignotera. Attendez que le logo cesse de clignoter avant d'eteindre l'UnitiServe-SSD à partir de l'interrupteur du panneau arrêté.

N'éteignez jamais l'UnitiServe-SSD à partir de l'interrupteur du panneau arrêté et ne le débranchez pas du secteur, sauf s'il est en mode arrêt.

Pour allumer l'UnitiServe-SSD lorsqu'il est en mode arrêt, mettez-le hors tension, puis à nouveau sous tension à l'aide de l'interrupteur M/A.

2.9 Sauvegarde de données

Nous vous recommendons fortement de protégger votre musique en exécutant une sauvégarde régulière sur un second disque NAS.

Les sauvégardes ne doivent être exécutées que sur le réseau et nous vous conseillons demettre en œuvre des sauvégardes différentielles hebdomadaires, automatiques, horodatées.

La majorité des disques NAS disponibles commercialement comportent des menus de réglage, accessibles par navigateur web, qui permettent la sauvégarde régulière et automatique d'une unité cible spécifique.

La procédure de mise en œuvre d'une sauvégarde automatique pour la majorité des unités NAS sera similaire à celle décrite dans les paragraphs suivants.

• Vérifiez que le NAS et l'UnitiServe-SSD sont sur le même réseau et sous tension. Lizez les instructions d'utilisation du NAS pour bien comprendre son fonctionnement.
• A partir d'un ordinateur connecté au réseau, ouvre une application navigateur web et naviguez jusqu'àux menus de réglage d'unité de sauvegarde du NAS. Le « nom » ou l'« adresse » réseau du NAS seront indiqués dans sa documentation ou sur une étiquette apposée sur son boitier.
• A partir des menus de réglage du NAS, créez un nouveau dossier partagé sur le NAS appelé « UServeSSD Sauvegarde NAS »

Installation - Mise en route

• Toujours à partir des menus de réglage du NAS, créez une nouvelle « sauvegarde ». Sélectionnez une sauvegarde à distance horodatée et tapez le « nom » ou l'« adresse » de l'UnitiServe-SSD (par exemple « NSSRV5E6F » ou « 192.168.0.5 ») dans le champ « hôte ». Dans le champ « chemin d'accès », tapez « Musique ». S'il y a des champs « connexion » et « mot de passer », laissez-les vides.
  Si une fonction de test de connexion est fournie dans les menus de paramétrage, utilisez-la et patientez jusqu'à obtention d'un résultat positif.
• A partir des menus de réglage du NAS, Sélectionnez le format de sauvégarde et la fréquence d'exécution désirés. Nous conseillons une sauvégarde différentielle horodatée hebdomadaire. La sauvégarde initiale peut prendre un temps considérable.

Note : La procédure de sauvegarde, pendant qu'elle est en cours, peut réduire la vitesse de réponse de l'UnitiServeSSD. Il est donc conseilé de programmer les sauvegardes à des moments où l'utilisation de l'UnitiServe-SSD sera peu probable.

Note : Une sauvegarde différentielle ne mémorise que les modifications survenues depuis la dernière sauvegarde.

Note : En plus d'utiliser un disque NAS pour la sauvegarde, il est aussi possible d'utiliser une application de sauvegarde automatique executée sur un ordinateur connecté au réseau. Cette option requiert cependant qu'une mémoire suffisante soit toujours disponible sur le disque dur de l'ordinateur, et cet ordinateur doit fonctionner en permanence pour être sur de ne pas rater les sauvegards.

Connexions

3 Connexions

L'UnitiServe-SSD comporte diverses prises fémelles de connexion sur son panneau arrêté. Elles sont illustrées et décrites dans les diagrammes et paragraphs suivants. Les légendes numériques sur le diagramme du panneau arrêté rengoient aux paragraphs numérotés en Section 3.2.

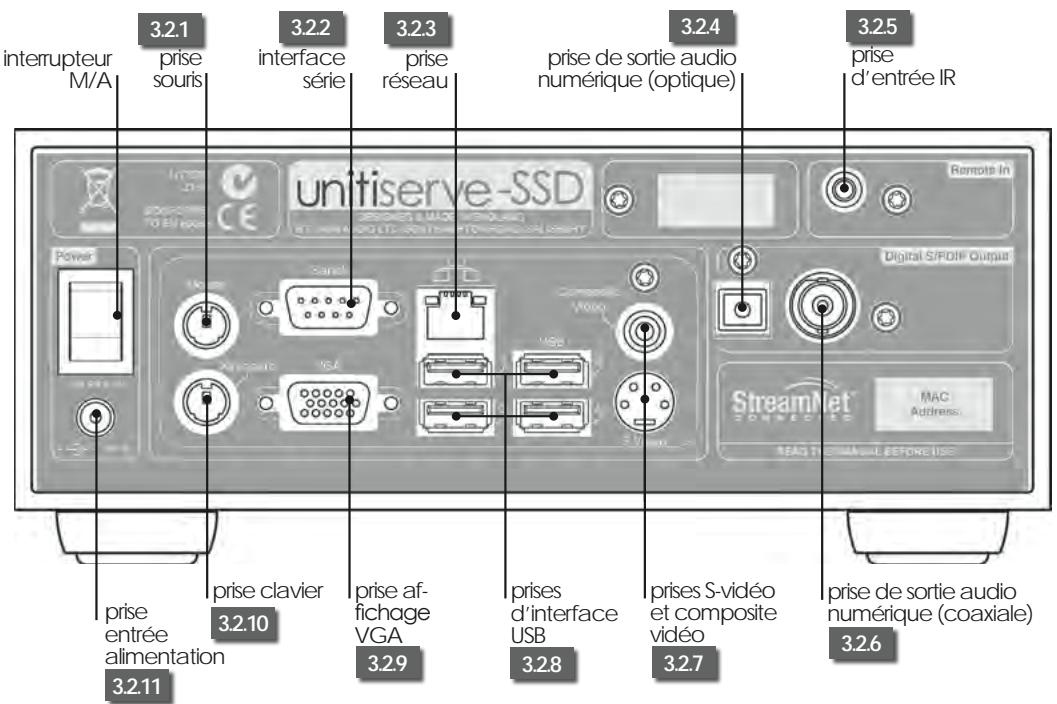

3.1 Panneau arrête de l'UnitiServe-SSD

3.2 Connexions de l'UnitiServe-SSD

3.2.1 Prise souris

Connectez-y une souris PS2 pour commander l'UnitiServeSSD conjointement avec un affichage externe (facultatif).

3.2.2 Interface série

A utiliser si l'UnitiServe-SSD doit être intégré dans un environnement RS232.

3.2.3 Prise réseau

Connectez ici votre routeur réseau. L'UnitiServe-SSD a besoin d'une liaison Internet en service.

3.2.4 Sortie audio numérique optique

Sortie audio numérique S/PDIF TosLink optique pour connexion à une entrée numérique d'un système audio.

3.2.5 Entrée IR

Connectez-y un signal de commande RC5 pour la commande locale de l'UnitiServe-SSD à partir d'un repéteur IR (facultatif).

3.2.6 Sortie audio numérique coaxiale

Sortie audio numérique S/PDIF BNC coaxiale pour connexion à une entrée numérique d'un système audio.

3.2.7 Prises S-video et composite video

Connectez un écran S-video ou composite video (détection) pour afficher l'interface affichage externe de l'UnitiServe-SSD.

3.2.8 Prises d'interface USB

Des apparèils de commande USB (clavier, souris ou écran tactile) ou des sources audio telles que des clés USB peuvent être connectés ici. Les sources USB peuvent être rendues disponibles sur un réseau.

3.2.9 Interface VGA

Connectez-y un écran au format VGA pour afficher l'interface affichage externe de l'UnitiServe-SSD (facultatif).

3.2.10 Prise clavier

Connectez un clavier au format PS2 pour commander l'UnitiServe-SSD conjointement avec un affichage exter (faculatif).

3.2.11 Prise entrée alimentation

Connectez l'alimentation externe fournie à la prise entree alimentation et a une prise secteur.

Fonctionnement - L'interface affichage

4 L'interface affichage

Comme indiqué en Section 1.1, l'UnitiServe-SSD peut être commandé avec l'aide d'interfaces différentes. Cette section concerne l'interface affichage.

L'interface affichage est une interface graphique utilisant la navigation dans des pages et la sélection d'icones. L'interface affichage est fondamentalement la meme lorsqu'elle est visualisée sur et actionnée par écran d'affichage exter et clavier/souris, écran tactile ou navigateur web.

Les paragraphs et illustrations suivants dérivent comment l'interface affichage permet d'acceder aux fonctions les plus frequently utilisées de l'UnitiServe-SSD. D'autres fonctions sont accessibles en suivant les mêmes principes de navigation et de selection. Un schéma de navigation montré les niveaux supérieurs de l'interface se trouve en Section 8. La télécommande Naim Server (facultative) est illustrée et ses fonctions sont décrites en Section 4.9.

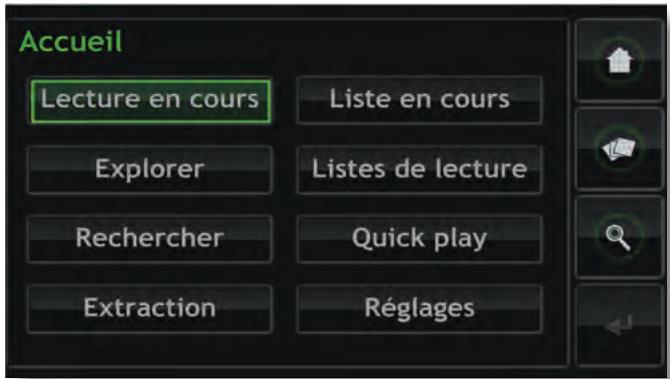

4.1 Le menu Accueil

Le menu Accueil, représenté ci-dessous comme il apparait sur l'interface web, est le menu à partir duquel on peut avoir accès à tous les autres menus d'interface. Sélectionnez une option pour y acceder. Sélectionnez回头 («) pour revenir au menu précédent.

Les icones empilées verticalement à droite du menu représentent des raccourcis vers les menus accueil (▲), parcourir (▼) et recherche (♀), et le bouton retour. Ces icones sont générées sur tous les menus.

La sélection de chaque option du menu Accueil donne accès aux pages et aux fonctions suivantes.

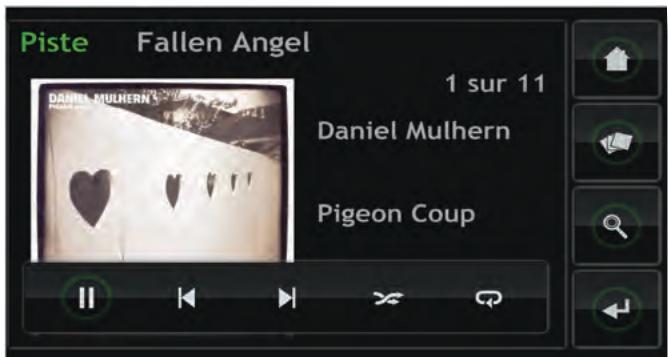

Lecture en cours : Affiche la piste en cours de lecture ainsi que les informations et les images qui y sont associées. La sélection de l'écran Lecture en cours ouvrira aussi une fenêtre-temporaire flottante contenant les boutons lecture/pause (▶/II), recul (×), avance (H), aléatoire (H) et répétition (Q).

Note: Si aucune piste n'est en cours de lecture, aucune n'information n'apparaitra sur la page Lecture en cours.

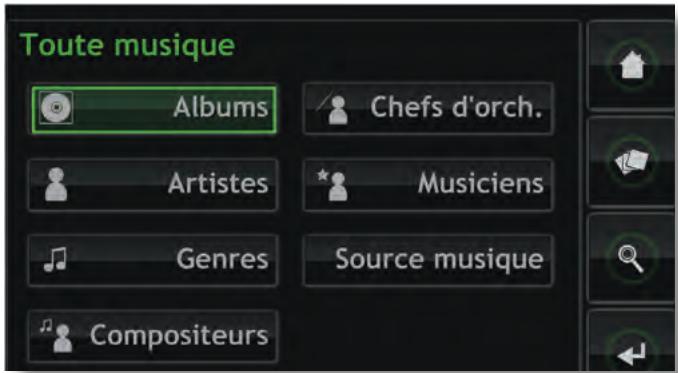

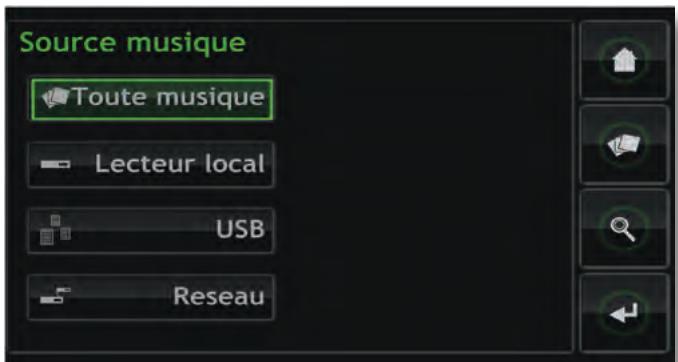

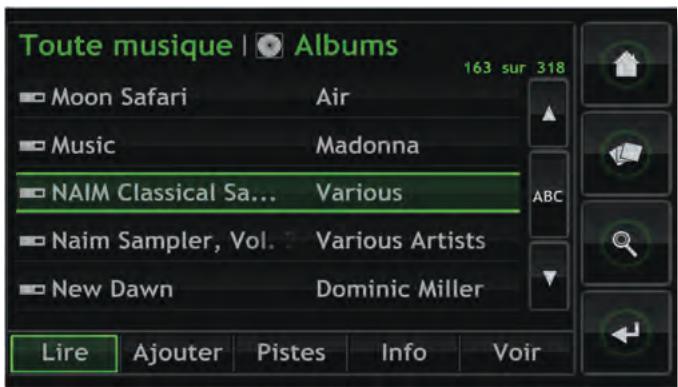

Explorer : Donne accès à la discothèque stockée sur l'UnitiServe-SSD et sur tout périhérique de stockage connecté au réseau ou en USB. Voir Section 4.2.

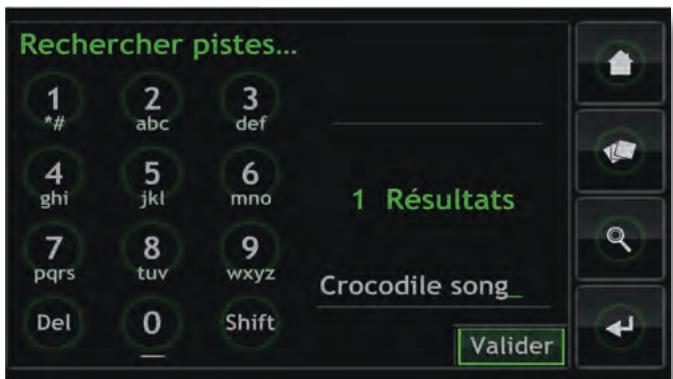

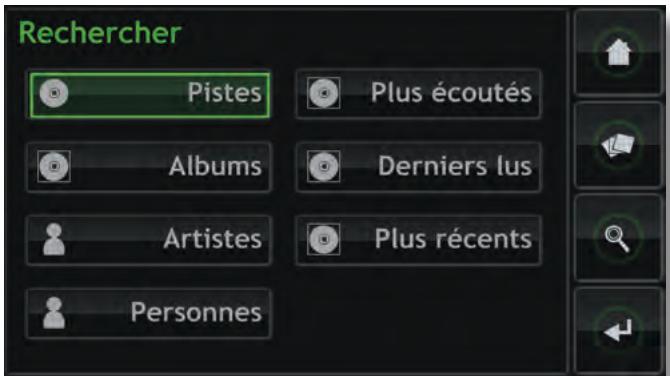

Rechercher : Donne accès aux fonctions de recherche permettant de localiser des fichiers mémorisés sur l'UnitiServe-SSD ou sur tout périphérique de stockage connecté au réseau ou en USB. Voir Section 4.3.

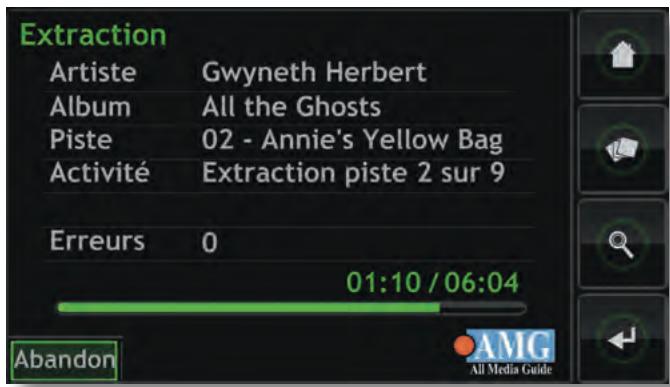

Extraction: Affiche le déroulement de l'extraction. Voir Section 4.4.

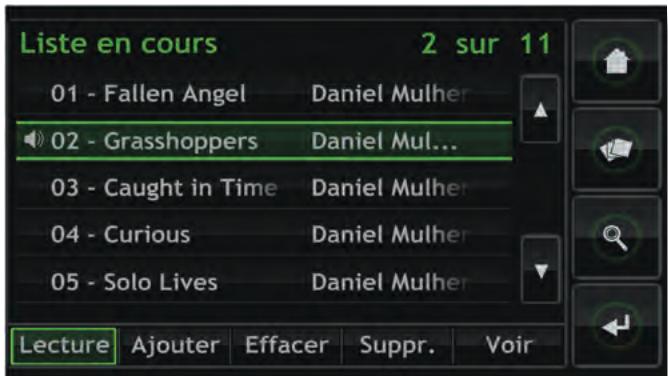

Liste en cours : Affiche les informations sur les pistes dans la liste de lecture en cours, avec des options pour effacer la liste de lecture, pourPTRir des pistes, pour sauvegardar la liste sous un nouveau nom. Si aucune liste de lecture n'a ete selectionnee, les pistes de I'album en cours de lecture seront affichees ainsi que des options pour "supprimer" des pistes et pour sauvegarder une version corrigee de I'album en tant que liste de lecture. Voir Section 4.5.

Listes de lecture : Affiche un écran montrant toutes leslistes de lecture sauvegardées ainsi que des options pourlire, modifier et supprimer. Voir Section 4.6.

Quick Play : Sélectionne un menu proposant des options de lecture rapide. Voir Section 4.7.

Réglages: Donne accès aux fonctions de réglage du système de l'UnitiServe-SSD et fournit des informations sur son statut. Voir Section 4.8.

Fonctionnement - L'interface affichage

4.2 Le menu Explorer

En sélectionnant Recherche à partir du menu Accueil, on ouvre le menu de navigation illustré ci-dessous, qui donne accès à la bibliothèque de pistes dont peut disposer l'UnitiServe-SSD sur tout périhérique de stockage.

Albums : Affiche une liste alphabetique des musiques triées par album. Ce menu comporte aussi les options Lire, Ajouter (à une liste de lecture), Pistes, Info et Voir.

Artistes : Affiche une liste alphabetique des musiques triées par artiste. Ce menu comporte aussi les options Lire, Ajouter (à une liste de lecture), et Info.

Note:L'iconeàgauche du nom de l'album indique I'emplacement du fichier:USB ( ) ou reseau ( ).

Genres : Affiche une liste alphabetique des genres assignés aux albums. Ce menu comporte aussi les options Lire, Ajouter (à une liste de lecture) et Albums (dans chaque genre).

Compositeurs : Affiche une liste alphabetique des musiques triées par composéur. Ce menu comporte aussi les options Lire, Ajouter (à une liste de lecture) et Albums (par composéur).

Chefs d'orch.: Affiche une liste alphabetique des musiques triées par chef d'orchestre. Ce menu comporte aussi les options Lire, Ajouter (à une liste de lecture), et Albums (par chef d'orchestre).

Musiciens : Affiche une liste alphabetique des musiques triées par musicien. Ce menu comporte aussi les options Lire, Ajouter (à une liste de lecture), et Albums (par musicien).

Source musique : Ouvre un menu, illustré précédemment, montrant les emplacements de mémoire des musiques disponibles sur l'UnitiServe-SSD. En scélectionnant un emplacement, on limite le parcours (ou la recherche) à cet emplacement.

Note : Si aucune mémoire externe (USB ou réseau) n'est connectée, cet écran ne sera pas affchéé. L'interface affichera toujours le menu de navigation de Collection de CD.

Toute musique - Musique stockée sur tous les périhériques de stockage connectés.

Collection de CD - Musique stockée sur des partages réseau convertis en bacs de CD. Voir Sections 4.8.3, 4.8.4 et 7 pour en savoir plus sur les partages réseau et les bacs de CD.

Musique USB - musique stockée sur des périhériques USB connectés localement (une clé USB par exemple).

Musique réseau - Musique stockée sur des périhériques de stockage connectés au réseau (un disque dur en réseau ou un dossier partagé sur un ordinateur).

Note : Les unités de stockage en réseau converties en bacs de CD ne seront pas inclues dans le menu Musique réseau.

La sélection de l'option Lire sur l'un des menus Explorer aura pour effet d'effacer la liste de lecture en cours, de dire le morceau sélectionné puis d'afficher l'écran Lecture en cours, illustré ci-dessous, qui affiche la piste en cours, l'artiste, le titre de l'album et l'image disponible. En touchant l'écran, on ouvrira une fenêtre de commande de transport-temporaire flottante contenant les boutons lecture/pause (▶/||), recul (||), avance (||), aléatoire (×) et répétition (♀).

Note: En appuyant deux fois sur la touche Home (accueil) de la télécommande à tout moment, on ouvrira l'écran Lecture en cours.

Fonctionnement - L'interface affichage

4.3 Le menu Recherche

En sélectionnant Recherche à partir du menu Accueil, on ouvrira le menu ci-dessous ; celui-ci donne accès à des fonctions permettant de recherche la musique détenue soit localement, soit sur un périhérique de stockage réseau ou USB disponible.

Pistes : Affiche le menu ci-dessous permettant une recherche alphanumérique des pistes. Entrez le nom de la piste. Utilisez la touche Valider pour déclencher la recherche.

Note: On peut aussi utiliser les touches numériques de la télécommande Naim Server pour entrer le texte comme on entre du texte SMS sur un téléphone portable.

Albums : Affiche un écran permettant une recherche alphanumérique des albums. Tapez le nom d'un album et utilisez la touche Validator pour déclencher la recherche.

Artistes: Affiche un écran permettant une recherche alphanumérique des artistes. Tapez le nom d'un artiste et utilisez la touche Validator pour déclencher la recherche.

Personnes: Affiche un écran permettant une recherche alphonumérique des personnes (musciens, chefs d'orchestre, etc.) Tapez un nom et utilisez la touche Valider pour déclencher la recherche.

Plus écoutés : Affiche une liste des albums les plus écoutés ainsi que les boutons Lire, Ajouter (ajouter l'album sélectionné à une liste de lecture), Pistes et Info.

Derniers lus : Affiche une liste des albums dernièrement lus ainsi que les boutons Lire, Ajouter, Pistes et Info.

Plus récents: Affiche une liste des albums les plus récents (les plus récemment extraits) ainsi que les boutons Lire, Ajouter, Pistes et Info.

4.4 L'écran Extraction

En sélectionnant Extraction à partir du menu Accueil, on ouvrira la page ci-dessous affichant l'activité d'extraction de l'UnitiServe-SSD. L'extraction peut être arrêtée en sélectionnant la fonction abandon ou en touchant le logo sur la façon de l'UnitiServe-SSD ou en appuyant sur la touche open (ouvrir) de la télécommande Naim Server.

4.5 L'écran Liste en cours

En sélectionnant Liste en cours à partir du menu Accueil, on ouvrira la page ci-dessous affichant toutes les pistes dans la liste de lecture en cours. Les pistes sont affichées dans l'ordre suivant lequel elles sont ajoutées à la liste de lecture. Si un album complet a été ajouté, les pistes seront lues dans l'ordre où elles apparaissent sur l'album. Si les pistes d'un album ont été ajoutées individuellement ou en créé une liste de lecture aléatoire, elles apparaitront dans l'ordre suivant lequel elles ont été ajoutées, quel que soit l'ordre des pistes sur l'album d'ou elles proviennent. La piste en cours de lecture est indiquée par le symbole .

Note: En appuyant deux fois sur la touche Playlist (liste de lecture) de la télécommande Naim Server à tout moment, on ouvrira l'écran Lecture en cours.

Fonctionnement - L'interface affichage

4.6 Lists de lecture

Une liste de lecture est une liste de pistes collectées et sauvégardées sous un nom particulier; "favoris" par exemple, ou "titres pour voirée". Les-listes de lecture sont créées en localisant les éléments musicaux souhaités, puis en les ajoutant à une liste de lecture nouvelle ou existante. Un élément musical peut être une seule piste, un album complet, un genre complet ou un groupe d' éléments musicaux généra par une recherche.

4.6.1 Création, désignation et sauvégarde des listedes de lecture

La procédure ci-dessous concerne la création d'une nouvelle liste de lecture en selectionnant des éléments à partir du menu Explorer. Mais des éléments peuvent être ajoutés et les listedes de lecture créées ou augmentées à partir de n'importe quel menu comprenant un bouton Ajouter.

Si I'on sélectionne Albums, Artistes, ou Genres dans le menu Explorer, on affiche le menu ci-dessous indiquant tous les éléments musicaux disponibles dans la catégorie sélectionnée.

Pour creer une liste de lecture, selectionnez le premier élément désire (H2C est selectionné sur l'illustration) puis appuyez sur le bouton Ajouter. En appuyant sur le bouton Ajouter, on ouvrira la fenêtre de selection de liste de lecture ci-dessous.

Sélectionnez Nouvelle liste de lecture, puis appuyez sur le bouton OK. L'écran ci-dessous s'ouvrira, permettant de

désigner la nouvelle liste de lecture.

Donnez un nom à la nouvelle liste de lecture en sélectionnant le texte comme on entre un texte SMS sur un téléphone portable, et appuyez sur le bouton Sauver. Lorsqu'on sélectionné sauver, on revient à la page précédente. En sélectionnant un autre élément suivi de Ajouter, on ouvre à nouveau la fenêtre de selection de liste de lecture, dans laquelle la liste de lecture venant d'être sauvégardée peut être sélectionnée et l'ajout du nouvel élément confirmé.

4.6.2 Sélection et gestion des listes de lecture

En sélectionnant Lists de lecture à partir du menu
Accueil, on affiche une liste des listedes de lecture
précedemment sauvégardées avec les options Lire, Ajouter (ajouter la liste de lecture sélectionnée à la liste de lecture en cours, à une liste de lecture existante ou à une nouvelle liste de lecture), Pistes (pistes constituant la liste de lecture sélectionnée), Modifier (changer l'ordre des pistes ou supprimer des pistes) et Suppr. (supprimer toute la liste de lecture).

Fonctionnement - L'interface affichage

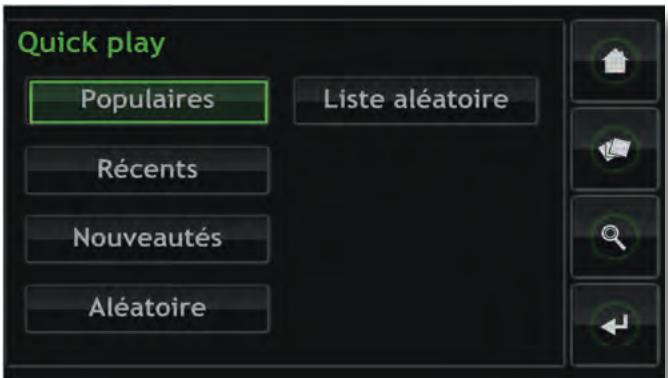

4.7 Le menu Quick Play

En selectionnant Quick Play à partir du menu Accueil, on ouvrira le menu ci-dessousdonnant accès à cinq pages de raccourcis de lecture.

Populaires : Lecture aléatoire à partir d'une liste de lecture généraee automatiquement et contenant les pistes les plus souvent lues.

Récents: Lecture aléatoire à partir d'une liste de lecture généraee automatiquement et contenant les pistes les plus récemment lues.

Nouveautés : Lecture aléatoire à partir d'une liste de lecture généree automatiquement et contenant les pistes extraites récemment.

Aléatoire: Lecture de pistes sélectionnées au hasard parmi toutes les pistes disponibles sur l'UnitiServe-SSD.

Liste aléatoire : Affiche des menus séquentiels permettant de sélectionner des genres, des artistes et des albums. Une liste de lecture aléatoire sera ensuitecision parmi celles sélectionnées.

4.8 Le menu Réglages

La sélection de Réglages à partir du menu Accueil donne accès à un menu de réglages, illustré ci-dessous, qui permet de configurer diverses fonctions de réglages et d'entretien.

4.8.1 Mode Extraction/Lecture

La sélection de Extract./lecture affiche un menu qui permet deCHOISIR I'option de la simple lecture d'un CD par I'UnitiServe-SSD, au lieu de son extraction.

En mode lecture, un CD inséré dans le transport de l'UnitiServe-SSD commencerà à être lu automatiquement. Le menu Liste en cours donna la liste des pistes du CD comme s'il s'agissait d'une liste de lecture. Utilisez les touches de transport de l'écran Lecture en cours pour生存 (h), faire une pause (l), arreter (■), avancer (h) ou reculer (h).

4.8.2 Matériels USB

La sélection de Matériels USB affiche la liste des
peripheriques USB connectés ou connectés
précedemment et le statut de leur connexion. Les
peripheriques connectés peuvent être déconnectés et les
peripheriques déconnectés peuvent être retirés de la liste.

4.8.3 Partages réseau

Les « partages réseau » sont des périphériques de stockage connectés au réseau (un disque dur réseau ou un dossier partagé sur un ordinateur) contenant des fichiers de musique.

La sélection de Partages réseau ouvre le menu Partages réseau qui offre plusieurs options : Gestion partages, Rafraichir partage et Ajouter partage.

Gestion partages : Affiche une liste des partages réseau connectés ou précédemment connectés et le statut de leur connexion. Des indicateurs rouge, orange et vert décrivent le statut de chaque partage réseau : le rouge signifie indisponible, l'orange indique un scan en cours et le vert signifie disponible.

Les partages réseau peuvent être activés, désactivés ou reliés de la liste. Leur statut peut être affchéé et la configuration de leur mot de passer peut être modifiée.

Note: Les partages réseau sont actifs automatiquement seulement si leur nom contient les mots « music », « MP3 » ou « Content »

Les partages reseau peuvent etre des disques durs NAS
autonomes ou des dossiers partages sur un ordinateur
connecte au reseau. L'UnitiServe-SSD identifiera
automatiquement les partages reseau et, s'il sont actives,
permettra le parcours et la lecture des fichiers audio qu'ils
contiennent.

Rafraîchir partage : Rafraîchit le statut de tous les partages réseau. Cela peut prendre un certain temps si un grand nombre de partages réseau sont prênts.

Fonctionnement - L'interface affichage

Ajouter partage : Permet l'addition manuelle d'un partage réseau. Normalement, I'UnitiServe-SSD identifiera automatiquement les partages réseau, mais si un partagen n'apparait pas dans la liste Gestion partages, vous pouvez l'ajouter en utilisant cette option.

Note : Il est possible que des fichiers audio stockés sur des partages réseau et protégés par DRM (Gestion des Droits Numériques) - ce qui restreint leur lecture à certains matériels spécifique - ne puisent pas été lus par l'UnitiServe-SSD.

Note : Les partages réseau peuvent être convertis en « bac de CD » où les données extraites des CD seront stockées. Un partage réseau désigné comme bac de CD n'apparaitra plus dans la liste des partages réseau mais apparaitra dans la liste des bacs de CD. Seuls les partages réseau vides ou contenant des fichiers extraits précédemment peuvent être convertis en bac de CD.

4.8.4 Bac de CD

Un bac de CD est un emplacement où les données extraites des CD sont memorises et peut inclure de multiples partages réseau désignés comme tels. La selection de Bac de CD ouvre un menu Bac de CD qui permet la gestion des bacs et d'ajouter un bac.

Gestion des bacs : Affiche une liste des bacs de CD connectés ou precedemment connectés et le statut de leur connexion. Des indicateurs rouge, orange ou vert décrivent le statut de chaque bac de CD : le rouge signifie indisponible, l'orange indique un scan en cours et le vert signifie disponible.

L'ordre de priorité des bacs de CD dans la liste peut être élevé ou abaisé ; ceux-ci peuvent aussi être retirés de la liste grâce aux boutons Bas, Haut et Supprimer. Leur statut peut être affché et la configuration de leur mot de passer et de leur verrouillage peut être modifiée.

Les données nouvelles extraites des CD seront stockées dans le bac qui se trouve en première position dans la liste. Si ce bac est plein ou indisponible, les données seront stockées dans le bac disponible suivant qui aura une mémoire suffisante.

Note: Il ne faut jamais supprimer ou ajouter des fichiers à un bac par l'intermédiaire d'un autre système d'exploitation informatique.

Ajouter un bac : Amorce une procédure qui permet la création, la dénomination et la protection par mot de passer d'un nouveau bac. Les bacs de CD ne peuvent être créés qu'à partir de partages réseau vides existants.

Note : Des bacs de CD individuels peuvent être verrouillés pour empêcher le stockage de données extraites. Si le bac de CD principal est verrouillé, le suivant dans la liste sera automatiquement utilisé pour stocker des données nouvellement extraites.

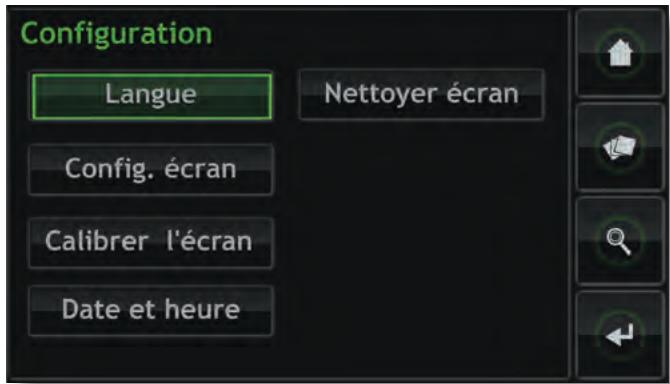

4.8.5 Configuration

La sélection de Configuration à partir du menu Réglages donne accès aux réglages du système et aux fonctions de l'UnitiServe-SSD. Pour changer un paramètre, selectionnez-le et appuyez ensuite sur le bouton changer. Une fois que le système a été configuré, les paramêtres peuvent être sauvés en appuyant sur le bouton sauver.

Langue : Les interfaces affichage externe et web de l'UnitiServe-SSD peuvent opérer dans plusieurs langues. La selection de Langue permet de changer la langue de l'interface.

Config. écran : Donne accès à un certain nombre de paramètres qui configurent l'UnitiServe-SSD et son interface avec un écran d'affichage externe.

Interrupteur NaimNet : Sélectionnez-le pour acceder à un système NaimNet, si un tel système se trouve connecté à l'UnitiServe-SSD. Un bouton NaimNet apparaître alors sur la droite de l'écran si un système NaimNet est disponible.

Economiseur d'écran : Sélectionnez-le pour activer l'économiseur d'écran de l'affichage externe et spécifique le salarié d'attente.

Fonctionnement - L'interface affichage

Thème affichage externe : Permet de changer l'apparance d'un affichage externe. Noir, Bleu,ou Argent sont les options disponibles.

Aspect affichage externe : Sélectionne le rapport d'aspect video pour l'interface affichage externe.

Mode affichage externe : Sélectionne le mode d'interface pour l'affichage externe (soit Ecran tactile, soit Télécommande). En mode Ecran tactile, l'interface affiche des boutons de raccourcis qui correspondent aux touches home (accueil), browse (explorer), find (recherche) et back (retour) de la télécommande.

Format video : Sélectionne les modes video PAL ou NTSC pour l'affichage externe.

Mode de défilament : Permet la sélection des modes Page et Lettre initiale pour la fonction de défilament de l'affichage. Quand Lettre initiale est sélectionnée, le défilament de l'écran est indiqué par des lettres initiales affichées en haut de l'écran. Quand Page est sélectionnée, le défilament de l'écran est indiqué par des numérodes page affichés en haut de l'écran.

Verrouillage config. écran : Permet de verrouiller et de protégger par mot de passer le menu de réglages de l'affichage de l'UnitiServe-SSD.

Calibrer l'écran : Permet de calibrer tout écran tactile externe connecté par USB. Appuyez sur Calibrer écran et suivez les instructions affichées.

Note : Si l'écran tactile utilisé est trop hors calibre pour pouvoir être utilisé, une souris PS2 ou USB peut être connectée temporairement afin derialcder au calibrage.

Date et heures : Permet de régler l'horloge interne et le calendrier de l'UnitiServe-SSD.

Nettoyer écran : Désactive tout écran tactile externe pendant 30 secondes pour qu'il puisse être nettoyé.

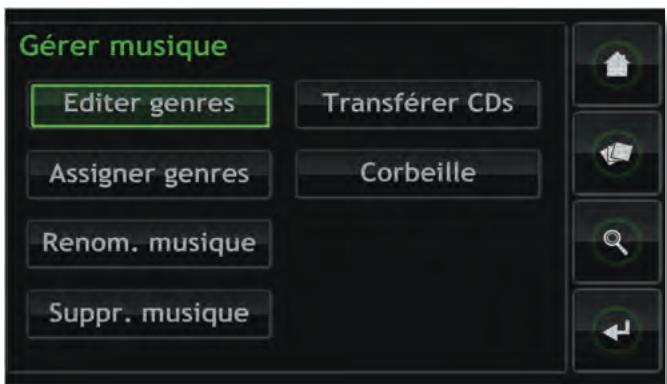

4.8.6 Géer musique

La sélection de Gérer musique ouvre le menu Gérer musique qui offre les options suivantes : Editor genres, Assigner genres, Renommer musique, Supprimer musique, Transférer CD et Corbeille.

Editor genres : Permet de supprimer, ajouter ou renomer les genres musicaux listedes par l'UnitiServe-SSD.

Assigner genres : Amorce une procédure qui permet d'assigner des genres à votre musique. Cele-ci peut être listée par Album, par Artistes ou par (CD les) Plus récents, sélectionnée individuellement ou collectivement et un genre peut lui être assigné. Les assignations de genres existantes peuvent aussi être listedes et modifiées en selectionnant Voir genres.

Renom. musique : Permet de renomer les Albums, les Artistes et les Pistes. La sélection d'Albums affiche une liste d'éléments et offre la possibilité de renomer l'album sélectionné, ses pistes ou son artiste. Sélectionnez Artistes pour afficher les albums classés par artiste.

Suppr. musique : Permet de supprimer des Albums. La sélection d'Albums affiche une liste d'éléments et offre la possibilité de supprimer l'album sélectionné. Sélectionnez Artistes pour afficher les albums classés par artiste.

Note : La suppression d'éléments a pour effet de les déplacer dans la corbeille. Ils peuvent y demeurer en permanence ou être restaurés.

Transférer CD : Donne accès à une procédure qui permet de transférer des fischiers de musique d'un bac de CD à l'autre. Sélectionnez Progression pour afficher les transferts de fischiers en cours et sélectionnez Historique pour afficher les transferts de fischiers précédents.

Note: Le transfert d'un grand nombre de fichiers peut prendre beaucoup de temps.

Note : Il ne faut jamais supprimer ou ajouter des fichiers à un bac de CD par l'intérimédiaire d'un autre système d'exploitation informatique.

Corbeille : Affiche la liste des éléments supprimés et permet leur restauration ou leur suppression permanente.

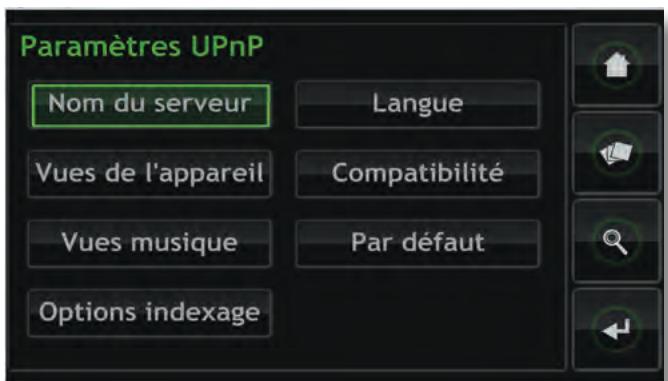

4.8.7 Paramètres UPnP™

L'UnitiServe-SSD fonctionne comme un serveur de musique UPnP™ qui fournit des fichiers de musique à tout apparéil de lecture compatible UPnP™ connecté au réseau. La sélection de Paramètres UPnP™ à partir du menu Réglages ouvre le menu Paramètres UPnP™ qui permet de configurer les paramètres UPnP™ de l'UnitiServe-SSD de façon appropriée.

Nom de serveur : Sélectionnez Nom de serveur pour spécifique le nom du serveur UPnP™ de l'UnitiServe- SSD

Fonctionnement - L'interface affichage

qui sera vu par les apparèils de lecture UPnP™. Le nom peut être changé en sélectionnant le champ du nom, ce qui ouvrira un écran de saisie de texte. Vous devrez redémarrer les apparèils de lecture UPnP™ connectés si le nom de l'UnitiServe-SSD est changé.

Vues de l'appareil : Sélectionnez Vues de l'appareil pour spécifique comment l'appareil de lecture UPnP™ voit et parcourt les fichiers de musique disponibles sur l'UnitiServeSSD et tout périphérique USB ou partage réseau connecté. Sélectionnez Toute la musique pour voir et explorer tous les fichiers disponibles sur l'UnitiServe-SSD. Sélectionnez

Collection CD pour voir et explorer seulement les CD extraits contenus dans les bacs de CD de l'UnitiServe-SSD. Sélectionnez Explorer par apparéil pour voir et explorer les fichiers contenus individuellement dans chaque apparéil connecté à l'UnitiServe-SSD.

Note: La dé-sélection de toutes les options Vues de l'appareil rendra toute la musique indisponible en lecture UPnP™.

Vues musique : Sélectionnez Vues musique pour spécifique les informations affichées par l'appareil de lecture UPnP™ pour chaque fichier de musique disponible à partir de l'UnitiServe-SSD. Albums, Artistes, Listes de lectures, Genres, Pistes, Compositeurs, Chefs d'orchestre, Musiciens et CD plus récents peuvent être collectivement ou individuellement sélectionnés.

Options indexage : La sélection d'Options indexage permet de segmenter les collections musicales alphabetiquement quand elles sont affichées par l'appareil de lecture UPnP™. Sélectionnez d'abord Voir l'index pour passer en affichage segmenté, puis sélectionnez votre option de segment alphabetique favori. Le nombre dans la colonne de droite correspond au nombre d'éléments dans la collection sociale au-dessus duquel la segmentation alphabetique est appliquée. Ce nombre peut être ajusté pour chaque option de segmentation.

Langue : Sélectionnéz Langue pour spécifique la langue de l'interface que l'appareil de lecture UPnP™ affichera quand il accédé à l'UnitiServe-SSD.

Compatibilité: Sélectionnez Compatibilité pour spécifique le Format du flux de données audio que l'UnitiServe-SSD transmettra en continu (streaming) à l'appareil de lecture UPnP™ et pour activer ou désactiver la transmission des images du CD à l'apparil de lecture.

Les options de format de flux disponibles sont Natif, CD 44,1 kHz/16 bits et Convertir en WAV.

Natif: Transmet les données en continu (streaming) dans le même format que celui dans lequel elles sont méorisées.

CD 44.1 kHz/16 bits: Convertit les fichiers transmis en continu (streaming) en format CD.

Convertir en WAV : Convertit les fichiers en format WAV tout en retenant leur taux d'échantillonnage et leur profondeur de bits natifs.

Note : Le format de streaming natif offre la qualite audio potentielle la plus elevée, suivi du format WAV, puis de CD 44,1 kHz/16 bits. Le choix approprié dependra de la capacité du matériel de lecture. Sélectionnez Natif initialement et vérifie que le matériel de lecture fonctionne correctement avec tous les formats de fichiers stockés. S'il s'arrête de fonctionner à un moment quelconque, sélectionnez Convertir en WAV. S'il s'arrête toujours de fonctionner occasionnellement, sélectionnez CD 44,1 kHz/16 bits.

Par défaut : Sélectionnez Par défaut pour revenir aux réglages par défaut des paramètres de l'UnitiServe-SSD.

4.8.8 Statut

La sélection de Statut permet d'afficher une liste des statuts du système en cours et des paramètres de réglages.

Fonctionnement - L'interface affichage

4.9 Fonctions de la

telecommande Naim Server

L'UnitiServe-SSD n'inclut pas de télécommande en standard, mais la télécommande Naim Server est disponible tant qu'accessoire.

On peut naviguer et selectionner des options sur l'interface affichage à l'aide de sept touches principales sur la télécommande:

Navigation (▲▶▲▼), ok, back (retour) et home (accueil). Ces touches sont

en surbrillance dans les annotations du diagramme.

Shutdown

(arrêt): Met l'équipment en mode arrêt. Vérifie que la télécommande est dans le mode approprié (hdd pour UnitiServe-SSD).

Mode: Commute le mode de la télécommande sur pré-amplificateur/amplificateur intégré (pre), lecteur CD (cd), ou lecteur à disque dur (hdd).

Numérique: Permet la saisie de nombres ou de texte pour la sélection ou la recherche de pistes.

Delete (del)

(suppression): Permet de supprimer le dernier nombre ou texte saisi.

Shift (f): Met en majuscules le texte saisi.

Output (out)

(sortie) : Sélectionne les sorties locales sur les appareils équipés pour cela (pas l'UnitiServe-SSD).

Volume: Augmente () et diminue () le volume du préamplificateur ou du processeur AV. Cette touche fonctionne quel que soit le mode de la télécommande.

Mute

(sourdine) : Met en sourdine la sortie audio du préamplificateur ou du processeur AV. Cette touche fonctionne quel que soit le mode de la télécommande.

Info (i): Affiche des informations sur l'objet sélectionné.

Page: Sélectionne la page suivante (▼) ou precedente (▲) du menu.

Navigation :

ok:

Back (retour) :

Home (accueil) :

Browse (explorer) : Sélectionne le menu Explorer.

System (système): Sélectionne le menu Réglages.

Find (recherche) : Sélectionne le menu Recherche.

Album: Sélectionne le menu Album.

Artist (artiste) : Sélectionne le menu Artiste.

Genre: Sélectionne le menu Genre.

lecture) : Sélectionne le menu Listede lecture.

Précedent (H): Revient au début d'une piste.

Suivant () : Avance jusqu'à la piste suivante.

Arrêt (■): Arrête la lecture.

Lecture () : Commence la lecture.

Recul (一) ： Recul rapide.

Avance () : Avance rapide.

Répétition (Φ): Répète la liste de lecture en cours.

Pause (II): Pause lecture.

Aléatoire (×): Réarrange au hasard l'ordre de lecture.

Input (entree): Sélectionne les entrées audio sur les produits équipés pour cela (pas l'UnitiServe-SSD).

Open (ouvrir): Ejecte le CD.

Note: Les touches qui ne sont pas mentionnées dans cette liste n'ont pas de fonction UnitiServe-SSD.

Fonctionnement - Lecture

5 Lecture

L'UnitiServe-SSD peut fournir simultanément une sortie locale et de multiples flux réseau simultanément. Les sorties de votre UnitiServe-SSD que vous utiliserez dépendront du type de système dans lequel il est utilisé. Les paragraphs suivants décrivent les diverses options de sortie et leur contexte.

5.1 Lecture locale

L'UnitiServe-SSD comporte une seule sortie audio numérique S/PDIF avec deux options de prise, coaxiale 75Ω BNC ou TosLink optique.

La sortie audio numérique est destinée à être connectée à un système hi-fi comprenant une entrée audio numérique.

En plus des CD extraits, des fichiers audio sans DRM (Gestion des Droits Numériques) aux formats MP3, AAC, WMA, FLAC, WAV, Apple Lossless, Ogg et AIFF, détenus sur des péripérisque de stockage réseau externes, peuvent être lus localement.

Note: Les clés mémoire connectées via USB doivent être au format FAT, FAT32, ou NTFS. Les formats Apple Macintosh ne sont pas compatibles.

Note: D'autres formats de lecture pourront être ajoutés dans le cadre de mises à jour micro-logicielles à venir. Contactez votre détaillant ou distributeur Naim pour plus d'informations.

5.2 Lecture en réseau NaimNet

L'UnitiServe-SSD est compatible avec les appareils NaimNet/StreamNet. Outre la commande à distance à partir du réseau, NaimNet permet de transmettre six flux uniques de fichiers audio à partir de l'UnitiServe-SSD pour pouvoir être lus par des unités de sortie compatibles NaimNet.

L'interface utilisé presentaee par les apparuils NaimNet/StreamNet fournira la plupart des fonctionnalités disponibles à travers la commande locale de l'UnitiServeSSD.

5.3 Lecture en réseau UPnP™

L'UnitiServe-SSD peut fonctionner comme un serveur UPnP™ et transmettre des fichiers audio à n'importe quel apparéil de lecture compatible UPnP™ connecté au même réseau. Le nombre de flux UPnP™ simultanés disponibles dépendra premièrement des capacité du réseau.

L'interface utilisé presentaTE sera définie par l'appareil de lecture UPnP™, mais l'UnitiServe-SSD peut etre configue pour呈現er les informations relatives au fichier de musique à l'appareil UPnP™ selon vos préférences. Voir Section 4.8.7.

Fonctionnement - Extraction

6 Extraction

L'UnitiServe-SSD ne peut réaliser son potentiel que s'il détient une discothèque de taille conséquence. Un CD de musique représentée en moyenne 600 Mo de données et une capacité de stockage de 1 To permettra donc deContaining environ 1500 CD. L'extraction d'un CD prend en moyenne 8 minutes grâce à des algorithmes avances de traitement de données garantissant que les données extraites seront une copie « bit-perfect » (bit-à-bit) du CD, sauf si ce dernier est endommagé.

6.1 Le processus d'extraction

L'extraction de CD sur l'UnitiServe-SSD est une opération simple. Il vaut moins extraire lorsque l'UnitiServe-SSD est connecté à un service internet en fonctionnement et flâble.

Note : Une connexion Internet est nécessaire pour que l'UnitiServe-SSD puisse identifier les CD et télécharger les données concernant I'artiste, le titre, la liste de lecture et la pochette. Si I'UnitiServe-SSD ne peut pas acceder à Internet pendant I'extraction, il interrogera initialement une petite base de données interne pour trouver les données associées au CD. Si le CD ne se trouve pas dans la base de données interne, seules les données audio extraites et leur code d'identification seront mémorisés. L'entrée manuelle des données du CD ou d'autres requêtes sur les bases de données AMG et Free DB peuvent se faire via l'application Desktop Client une fois que la connexion Internet sera rétablie.

Note : Faites un click droit sur le nom de l'album dans l'interface Desktop Client pour demander une consultation en ligne de la base de données.

Pour extraire un CD, insérez-le dans la fente de transport de l'UnitiServe-SSD. L'extraction commenceraautomatiquement et peut prendre jusqu'à huit minutes.

Note : Il est recommendé de vérifier que la surface de lecture de chaque CD est propre avant l'extraction.

Note : L'extraction peut être annulée une fois qu'elle a commencé en touchant le logo sur la façon de l'UnitiServe-SSD ou en selectionnant Abandon sur la page Extraction de l'interface affichage.

Une fois que l'UnitiServe-SSD a extrait le CD et a télécharge les informations associées, il ejectera le CD automatiquement. Dans qu'un CD est ejecté, l'UnitiServe-SSD est pré à extraire le suivant. Le menu Extraction donne des informations sur l'avancement de l'extraction.

Le CD sera inclus dans la discothèque de l'UnitiServeSSD un court instant après la fin de l'extraction. Il sera alors disponible pour être lu locally ou via un réseau NaimNet.

6.2 Problèmes liés aux droits d'auteur

La musique contenue sur un CD et l'enregistrement du CD lui-même sont soumis au droit d'auteur, qui autorise uniquement le propriété du CD à faire des copies (extraire un CD est équivalent à le copier) pour son utilisation personnelle seulement. L'extraction de CD ne vous apparanten pas violé les droits d'auteur.

Note: Le droit d'auteur concernant les CD peut varier selon le pays.

Fonctionnement - Stockage externe

7 Stockage externe

L'UnitiServe-SSD peut non seulement relire les fichiers musicaux extrais et memorisés sur des unités de stockage en réseau, mais il peut aussi dire les fichiers musicaux stockés sur des unités de capacité relativement plus petite temporairement connectées à une de ses prises d'interface USB.

7.1 Périphériques de stockage USB

Un périphérique connecté localement sera probabilité une clé USB raccordée à une prise USB de l'UnitiServe-SSD.

Note: Le temps que l'UnitiServe-SSD mettra à scanner le périphérique USB (lors de sa première connexion) etmettre les fichiers qu'il contient à votre disposition, dépendra de la quantité de fichiers présents sur le périphérique.

Note : Les périhériques connectés localement sont re-scannés à chaque fois que l'UnitiServe-SSD démarre.

Les pistes détectées par l'UnitiServe-SSD sur une unité de stockage connectée localement ne seront détenues dans sa base de données uniquement pendant que l'unité est connectée et allumée.

Note : La connexion locale est destinée uniquement aux discothèques relativement petites détenues sur des clés USB temporairement connectées. Un stockage de grande capacité doit toujours être connecté au réseau.

Pour que des fichiers musicaux sur une clé USB puisent être lus par l'UnitiServe-SSD, diverses conditions doivent être satisfaites :

• Les fichiers musicaux doivent être au format AAC, FLAC, MP3, ou WAV (jusqu'à 24 bits, 96 kHz).
• Les fichiers musicaux ne doivent pas'être protégés par un codage DRM les empêchant d'être lus par l'appareil.

7.2 Partages réseau

Pour que des fischiers stockés sur des partages réseau soient accessibles par l'UnitiServe-SSD, ce dernier doit parcourir le réseau pour identifier l'adresse de chaque partage et pour elaborer une base de données des emplacements et des détails des fischiers audio disponibles.

L'UnitiServe-SSD balaye automatique le réseau lorsqu'il est allumé pour la première fois, puis il le balaye périodiquement pour détecter de nouveaux partages réseau et pour identifier toute modification apportée aux fichiers audio disponibles. Cela peut prendre un temps considérable après la connexion de l'UnitiServe-SSD au réseau pour que les modifications soient incorporees dans la base de données du UnitiServe-SSD.

Note: Le balayage du réseau est effectué à une vitesse qui peut atteindre plusieurs centaines de fichiers par minute, bien que cette vitesse dépende de la vitesse du péripérisque de stockage utilisé.

Les fichiers musicaux trouvés par l'UnitiServe-SSD sur les partages réseau seront incorporeés dans sa base de données et resteront en mémoire jusqu'à ce que des modifications soient identifiées, que l'UnitiServe-SSD ait été ou non éteint.

Pour que les fichiers musicaux stockés dans le partagereseau puisent etre lus par I'UnitiServe-SSD en lecturelocale ou reseau, diverses conditions doivent etresatisfaites :

• Les dossiers contenant les fichiers audio doivent être paramétrés comme étant "partages". Voir le manuel d'utilisation du système d'exploitation de l'ordinateur hébergeant le dossier pour avoir des détails sur le paramétrage des dossiers partages.
• Les fichiers musicaux doivent être au format AAC, FLAC, MP3, WAV, Apple Lossless, Ogg, AIFF ou WMA (jusqu'à 24 bits, 192 kHz).
• Les fichiers musicaux ne doivent pas'être protégés par un codage DRM les empêchant d'être lus par l'appareil.

Les partages réseau peuvent être给你们 et gérés à partir du menu Partages réseau de l'interface affichage. Voir Section 4.8.3.

7.3 Bacs de CD

Les partages réseau peuvent être convertis pour fonctionner comme des bacs des CD de l'UnitiServe-SSD – des emplacements où les données extraites des CD sont stockées. Au moins un partage réseau doit être converti en bac de CD quand l'UnitiServe-SSD est installé pour la première fois.

Promouvoir d'autres partages réseau au statut de bac de CD peut etre approprié si le premier partage réseau utilisé est plein ou si un stockage distribué sur des partages réseau multiples offre une plus grande facilité d'utilisation ou une meilleure sécurité des données.

Note : Une(Meilleure sécurité des données ne sera possible que si le partage réseau est de type RAID.

Note: Quand un partage réseau a ete converti en bac de CD, il n'apparait plus dans la liste des partages réseau de l'UnitiServe-SSD.

Les bacs de CD sont utilisés comme des emplacements d'extraction par l'UnitiServe-SSD par ordre de priorité. Les CD seront extraits automatiquement vers le bac de CD qui a la plus haute priorité jusqu'à ce qu'il soit plein, ensuite vers le bac de CD suivant selon sa priorité.

Fonctionnement - Stockage externe

Les partages réseau peuvent être convertis en bacs de CD grâce à l'option Ajouter un bac du menu Bacs de CD. Voir section suivante et section 4.8.4 pour plus d'information sur les bacs de CD.

Important : Il ne faut jamais supprimer ou ajouter des fichiers à un bac de CD par l'intermédiaire d'un autre système d'exploitation informatique.

Note: Ceci parce que les bacs de CD contiennent non seulement les données extraites des CD, mais aussi les fichiers de base de données et de métadonnées associés. La manipulation externe d'un bac de CD aura presque certainement pour résultat la corruption des bases de données ou des métadonnées.

7.4 Ajouter un bac de CD

Les paragraphs et illustrations suivants décrivent le procédé d'ajout d'un partage réseau, sa promotion au statut de bac de CD et sa nomination comme bac de CD principal où les données extraites sont méorisées.

Pour commencer, assurez-vous que la nouvelle unité de stockage (ou dossier partagé sur un périhérique réseau existant) est bien connectée au réseau, allumée et configurée pour pouvoir être partagée. Il peut être utile de donner un nom approprié à l'unité. Dans les illustrations suivantes, le partage réseau est appelé « Network Music »

Il est important que le partage reseau qui doit etre converti en bac de CD soit vide ou ne contienne que des fichiers precedemment extraits.

Note : La nomination du partage réseau doit être faite par l'intermédiaire du système d'exploitation de l'ordinateur connecté. Les partages réseau ne sont actifs automatiquement que si leur nom contient les mots « music », « MP3 » ou « content »

L'UnitiServe-SSD trouvera automatiquement les partages réseau configurés de façon appropriée et les listera sur l'écran Gestion des partages réseau que vous trouvrez en allant à Accueil >Réglages >Partages réseau. Si le nouveau partage réseau n'apparait pas, Sélectionnez Rafraîchir.

Les fichiers audio mémorisés sur « Network Music » seront maintainant prêts à être explorés et lus par l'UnitiServe-SSD. Sélectionnez Accueil > Explorer > Source musique > Toute musique ou Musique réseau.

Pour convertir le partage réseau en bac de CD, suivez les étapes suivantes :

Note: Seuls les partages réseau actifs peuvent être convertis en bacs de CD.

Step 1: Sélectionnez Bacs de CD à partir du menu Configuration, puis Ajouter un bac de CD. Si vous sélectionnez Suivant à l'écran suivant, un menu s'ouvre pour proposer une liste de tous les partages réseau qui sont disponibles et peuvent être convertis en bacs de CD.

Etape 2: Sélectionnez le partage réseau désiré, suivi de Suivant.

Etape 3: Si le partage reseau est protégé par nom d'utilisateur et mot de passer, ceux-ci doivent être saisis dans les champs appropriés. La sélection des champs à tour de role permet d'ouvoir un écran de saisis de texte. Sélectionnez Suivant quand le nom d'utilisateur et le mot de passer ont été saisis.

Note: Si le partage réseau n'est pas protégé, laissez-les champs du nom d'utilisateur et du mot de passer vide.

Etape 4: Si le nouveau bac de CD doit être l'emplacement de stockage principal ou les données extraites des CD seront stockées, sélectionnez Oui sur l'écran de l'objet 4. Ceci complètera le procédé d'avout d'un bac de CD et les données qui seront ultérieurement extraites des CD seront stockées dans ce nouveau bac.

Fonctionnement - Stockage externe

Si le nouveau bac de CD n'est pas destiné à être l'emplacement de stockage principal des données extraites des CD, sélectionnez Non. Le nouveau bac prendra alors une priorité inférieure dans la liste des bacs de CD, mais une priorité supérieure pourra lui être assignée en cas de besoin, à l'aide du menu Gestion des bacs de CD.

Pour abaisser l'ordre de priorité d'un bac de CD, sélectionnez le bac déséré, suivi de Bas. Pour augmenter l'ordre de priorité d'un bac de CD, sélectionnez la bac déséré, suivi de Haut.

Structure du menu d'interface de l'UnitiServe-SSD

8 Structure du menu d'interface

Ce diagramme illustré les niveaux supérieurs du menu de l'interface affichage et la structure du menu.

Supplément - Terminologie du lecteur à disque dur

9 Terminologie du lecteur à disque dur

Vous trouvez dans les pages suivantes un glossaire de la terminologie relative aux lecteurs à disque dur et aux réseaux pouvant vous aider à tirer profit de ce manuel et accélérer votre courbe d'apprentissage de leur installation et fonctionnement.

AAC:

AAC (Advanced Audio Coding) est un format de compression et de codage avec perte pour les fichiers audio numériques. Destiné à remplaçer le format MP3, AAC a été créé pour obtenir une qualité du son meilleure qu'avoc MP3 pour des niveaux équivalents de compression de données. AAC est bien connu comme format audio par défaut des applications iPhone, iPod, et iTunes de Apple et comme format de toutes les applications audio iTunes Store. AAC est aussi utilisé par Sony et Nintendo. Les fichiers AAC sont parfoids identifiés par les extension .m4a ou .mp4.

Adresse IP :

Une adresse IP est un identificateur numérique unique à un équipement donné sur un réseau TCP/IP. Les adresse IP contiennent quatre groupes de nombres entre 0 et 255, séparés par des points. 192.168.0.8 est un exemple d'adresse IP.

AMG:

La base de données All Music Guide est la principale base de données interrogée par UnitiServe-SSD lorsqu'un nouveau CD est inséré dans le tiroir. La base de données AMG peut être interrogée manuellement sur www.allmusic.com

Note : Les données fournies par AMG sont parfois imprécises ou incomplètes. Cependant on peut soumettre les corrections sur www.allmusic.com

Apple Lossless :

Apple Lossless est un format de compression et de codage sans perte pour les fichiers audio numériques. Il offre entre 40% et 60% de compression de données sans perte d'information audio.

Bac de CD :

Un bac de CD est un endroit où l'UnitiServe-SSD stocke les données extraites des CD. Normalement, cet endroit est le disque dur interne de l'UnitiServe-SSD mais des partages réseau peuvent aussi être convertis et doivent des bacs de CD.

Internet à bande large:

L'Internet à bande large est le terme général pour une connexion internet permanente assurant des vitesses de téléchargement entre 256 kb/sec et 8 Mb/sec.

Bit perfect (bit-à-bit):

Le terme « bit perfect » s'applique à l'extraction sans erreur des données numériques d'un CD. Un fichier extrait en bit perfect sera, bit pour bit, identique à celui contenu sur le CD.

Clé mémoire (ou clé USB) :

Une clé mémoire est un petit support de mémoire à semiconducteur portable, se connectant à un port USB pour fournir une mémoire supplémentaire amovible. Les clés mémoire ont remplaced les disquettes.

Client :

Un client est une application logicielle sur un PC ayant accès à un service distant sur un autre ordinateur, appelé un serveur, via un réseau; l'application Desktop Client de l'UnitiServe-SSD par exemple.

DHCP (Dynamic Host Configuration Protocol) :

Les équipements installés sur un réseau TCP/IP ont une Adresse IP leur permettant d'être identifiés par tous les autres équipements du réseau. DHCP est un ensemble de règles permettant l'affection automatique des adresses à mesure que des équipements sont connectés (ou allumés s'ils sont connectés) au réseau. L'UnitiServe-SSD est paramétré pour utiliser DHCP par défaut.

Digital Rights Management (DRM) (gestion des droits numériques):

Digital Rights Management désigne les données incorporeées dans certains fichiers musicaux interdisant la copie et la lecture. Par exemple les fichiers musicaux téléchargés à partir de l'Apple iTunes store.

Extraction :

Extraction est le terme désignant l'extraction et la mémorisation des données audio d'un CD. L'originalité de l'UnitiServe-SSD est d'extraire les données audio de manière répertée pour minimiser les erreurs. Les droits d'auteur et les problèmes légaux liés à l'extraction des CD doivent être pris en compte.

Firmware (microprogramme) :

Un microprogramme déscrit les programmes de gestion et d'interface incorporeés dans les circuits électroniques d'un produit.

Firewall (pare-feu) :

Un pare-feu est un dispositif reseau ou une application logicielle concu pour gerer le traffic du reseau en respectant des regles et des criteres de sécurité.

FLAC：

FLAC (Free Lossless Audio Codec) est un format de fischi pour la compression des données audio. comme c'est un format sans perte, il ne retire aucune information des fischiers audio, comme les formats de compression avec perte tels que MP3. Le principal avantage de FLAC est une diminution de la capacité mémoire nécessaire, diminution pouvant atteindre 50% , sans sacrificier la qualité audio.

Flash:

Adobe Flash est une application logicielle assurant l'interaktivité et l'animation des sites web. Elle est généralement incorporee dans les applications de navigateur Web.

FreeDB:

FreeDB est la base de données secondaire interrogée par UnitiServe-SSD lorsqu'un CD inconnu est introduit dans le tiroir.

Internet :

Internet est le réseau mondial de serveurs et d'ordinateurs connectés entre euxs principalement parle protocole TCP/IP. Internet fournit divers services de données pour les professionnels et les entreprises, mais la plupart desgens utilisent Internet pour le courrier électronique et le World Wide Web.

Supplément - Terminologie du lecteur à disque dur

Listed lecture :

Une liste de lecture est un groupe particulier de pistes collectées dans un but particulier : par exemple favoris ou musique pour soit. Une simple liste de pistes en file d'attente pour lecture (par exemple les pistes d'un album) peut aussi être appelée une liste de lecture.

Local:

Le terme Local dans ce manuel désigne des connexions et des associations en dehors du réseau. Par exemple, un système hi-fi (amplificateur et haut-parleurs) connecté aux sorties audio de l'UnitiServe-SSD, ou un écran tactile connecté à l'interface USB de l'UnitiServe-SSD est local. Un système hi-fi ou un écran tactile connecté via un réseau NaimNet n'est pas local.

Partage réseau :

Un partage réseau est un emplacement de mémoire connecté au réseau à partir duquel l'UnitiServe-SSD peut dire des fichiers audio. Un partage réseau peut être un disque dur NAS ou un dossier partagé sur un ordinateur.

Modem :

Un modem est un périhérique réseau formant une passerelle entre le réseau et Internet, généralement via une connexion large bande par lignes téléphoniques.

Si une collection de CD est trop large pour etre containue dans la mémoire interne de I'UnitiServe-SSD, un disque dur externe peut etre ajoute au réseau pour augmenter la mémoire disponible.

Naim Extended Music Database (Base de données musicale etendue de Naim) :

Gráce à l'utilisation de la base de données AMG par l'UnitiServe-SSD, celui-ci est capable d'acceder à beaucoup plus d'information que ses concurrents. Cela signifie que la sélection et la recherche d'éléments spécifiques sont plus intuitives et productives.

NaimNet:

La gamme NaimNet de produits connectés au réseau est fabriquée au Royaume-Uni par Naim Audio. comme les produits Naim non connectés au réseau auxquels ils ressemblent, ils représentent le nec plus ultra de la performance sociale.

Navigateur :

Un navigateur est une application PC permettant d'acceder, d'afficher et de mettre en œuvre les pages Web. L'explorateur Microsoft Internet Explorer et Mac OS X Safari en sont des exemples. L'UnitiServe-SSD distribue les fjchiers musicaux sur un réseau, et il génére aussi des pages Web pouvant être lues par un navigateur client.

Page Web :

Une page Web est un écran d'ordinateur repli de données transmises par un périhérique réseau communiquant les informations sur son état, et pouvant être géré par une souris et un clavier.

RAID (Redundant Array of Independent Disks) (Réseau redondant de disques indépendants):

Une mémoire RAID incorpore plusieurs lecteurs de disque dur en un seul élément. Les données mémorées dans un RAID sont divisées et répliquées parmi les lecteurs pour améliorer leur fiabilité et, dans certains cas, leur vitesse de lecture et d'écriture.

Réseau :

Un réseau dans le contexte de ce manuel est un groupe de serveurs, d'ordinateurs et de périhériques interconnectés et communiquant entre eux, pouvant automatiquement partager etGER des volumes très importants de données à des vitesses élevées.

Routeur :

Un routeur est un équipement réseau gérant le traffic réseau. De nombreux routeurs de réseau domestique comprend un modem large bande pour connecter le réseau à Internet et beaucoup comprément aussi un élément sans fil permettant à l'equipement réseau de se connecter sans fil.

Serveur :

Serveur est un terme générique décrivant un équipement du réseau permettant de memoriser et de transmettre les données au réseau.

Shuffle (lecture aléatoire) :

Shuffle est un terme utilisé pour désirée la lecture aléatoire des pistes.

S/PDIF :

S/PDIF (Sony/Philips Digital Interconnect Format) est un format audio numérique généralement utilisé pour les apparèils audio numériques domestiques.

StreamNet :

StreamNet est une technologie réseau propriétaire permettant la diffusion synchrone et avec une qualité supérieure des fichiers audio et video sur des réseaux TCP/IP. L'UnitiServe-SSD et tous les produits NaimNet sont compatibles StreamNet.

TCP/IP:

TCP/IP (Transmission Control Protocol/Internet Protocol) est le protocole de communications utilisé par Internet et de nombreux autres réseaux.

UPnPTM :

UPnP™ (Universal Plug and Play) est un standard de connexion réseau qui permet à des appareils compatibles de se connecter automatiquement et de simplifier la mise en place des réseaux domestiques.

USB：

USB (Universal Serial Bus) est un format d'interface informatique développé pour pouvoir connecter simplement des péripériques d'ordinateur.

User Interface (UI) (interface utilisateur):

Différentes interfaces utiliser sont disponibles avec l'UnitiServe-SSD selon le mode et le mode d'utilisation. Voir Section 4.2

WAV:

WAV (Waveform Audio Format) est un format de fjichier audio Microsoft/IBM permettant de memoriser et de transférer les fjichiers audio sur PC. WAV est un format de fjichier "sans perte".

WMA：

WMA (Windows Media Audio) est une technologie de compression des fichiers audio, développée par Microsoft. Le nom peut indiquer le format de fichier audio ainsi que la technique de compression audio elle-même.

Spécifications et notes de l'utilisateur

10 Spécifications de l'UnitiServe-SSD

Sortie numérique : S/PDIF, BNC 75Ω et TosLink

Alimentation secteur : 100-240V, 50/60Hz

11 Notes de l'utilisateur

Nombre de série UnitiServe-SSD

Adresse MAC UnitiServe-SSD

Nom UnitiServe-SSD

Utilisiez cette section pour enregistrer les données d'identification de votre UnitiServe-SSD et les consulter plus tard. Le numéro de série et l'adresse MAC de l'UnitiServe-SSD sont gravés sur le panneau arrière. Le nom de l'UnitiServe-SSD est indiqué sur la page Statut de l'interface affichage.

par exemple 123456 (sur le panneau arrêté)

par exemple 1A:2B:3C:4D:5E:6F (sur le panneau arrêté)

par exemple NSSRV5E6F (NSSRVxxxx ou xxxx sont les 4 derniers chiffres de l'adresse MAC)

Avis de marques commerciales

12 Avis de marques commerciales

12.1 Contrat de licence d'utilisateur final DigiFi

L'UTILISATION DE CE PRODUIT IMPLIQUE L'ACCEPTATION DES CLAUSES CI-DESSOUS.

Ce produit contient des technologies de DigiFi LIMITED de Londres, Royaume-Uni ("DigiFi"). La technologie de DigiFi LIMITED (le "logiciel embarqué DigiFi") permet à ce produit d'extraire, de coder, de memoriser, de génér et de contrôler la musique numérique des disques compacts possédés par l'utilisateur. Cette musique numérique est ménorisée dans la base de données DigiFi ("DigiFi Database"). Le logiciel spécifique dans ce contrat de licence est, et restera, la seule propriété de DigiFi LIMITED. Il est soumis à des droits d'auteur et est de ce fait protégé dans la mesure autorisée par la loi.

Vous acceptez d'utiliser le logiciel embarqué DigiFi uniquement pour vos besoinions personnels et, si ce produit est utilisé dans un environnement où il y a un risque de diffusion publique de musiques ou d'images, vous nevez posseder une licence et une autorisation pour cela.

Vous acceptez de n'acceder à la base de données DigiFi qu'au moyen des fonctions et caractéristiques d'utilisateur final standard de ce produit.

Vous acceptez de ne pas céder, copier, transférer ou transmettre le logiciel embarqué DigiFi à un tiers.

Vous acceptez de ne pas utiliser ou exploiter le logiciel embarqué DigiFi, la base de donnéeses DigiFi Database ou des composants DigiFi autrement qu'il n'est expressément autorisé dans ce présence contrat. Vous n'étés pas autorisé à utiliser le logiciel d'une manière menaçant ou violant les droits d'auteur du titulaire. Ceci inclut copie, reproduction, modification, décompilation, demontage, désassemblage ou production de produits dérivés du logiciel ou du décodage d'une autre manière.

Vous acceptez de ne pas utiliser le logiciel embarqué DigiFi pour réproduire sans autorisation des CD ou d'autres supports protégés par droit d'auteur. L'utilisation du logiciel embarqué DigiFi ne donneaucun droit de violer les droits d'auteur. L'enregistrement et la lecture de certains fichiers musicaux peut nécessiter une autorisation. Pour plus d'informations, consultez le titulaire des droits d'auteur.

Vous reconnaissiez que votre droit non exclusif d'utiliser le historiel embarqué DigiFi sera résilié si vous violez ces restrictions. Si votre licence est résilieee, vous acceptez de

cesser toutes les utilisations, sans exceptions, de la base de données DigiFi et du logiciel embarqué DigiFi. DigiFi LIMITED se réserve tous les droits sur le logiciel embarqué DigiFi, y compris tous les droits de propriété. Vous reconnaisssez que DigiFi a le droit de faire appliquer ses droits dans le cadre de ce contrat directement contre vous en son propre nom.

DANS LA MESURE OU CELA EST AUTORISE PAR LA LOI, TOUTES LES TECHNOLOGIES DigiFi SONT FOURNIES "EN L'ETAT", SANS GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPRESSE OU IMPLICITE, NOTAMMENT, MAIS PAS SEULEMENT, LES GARANTIES TACITES DE QUALITE MARCHANDE ET/ OU D'ADEQUATION A UN USAGE PARTICULIER ET/OU DE NON-VIOLATION. LE LICENCIEUR ET SES FOURNISSEURS NE SERONT PAS RESPONSABLES DES PREJUDICES RESULTANT DE L'UTILISATION DU LOGICIEL EMBARQUE DigiFi. LE LICENCIE UTILISE LE LOGICIEL EMBARQUE DigiFi A SES PROPRES RISQUES. DigiFi LIMITED NE POT ETRE EN AUCUN CAS RESPONSABLE DES PREJUDICES DIRECTS OU INDIRECTS.

12.2 StreamNet

La technologie StreamNet (brevet en instance) de NetStream constitue un écosysteme IP de bout en bout pour la connectivité plug-and-

play, la synchronisation des signaux audio/video, une reproduction audio/video haute performance, la détction automatique et configuration de périhériques, le contrôle de réseau, et bien plus. Tous les produits portant le logo "StreamNet Connected" sont interoperables, ce qui permet l'intégration facile de produits audio/video et de contrôle de fabricants différents. StreamNet constitue une plate-forme stable, facilement extensible et une boîte à outils pour les produits futurs et les nouvelles applications.

12.3 Adobe Flash

Contient la technologie Macromedia® Flash™ de Adobe Systems, Inc. Copyright © 1995-2003 Adobe Systems, Inc. Tous droits réservés. Adobe Systems, Flash, Macromedia Flash, et Macromedia Flash Lite sont des marques commerciales ou des marques déposées de Adobe Systems, Inc. aux États-Unis et dans d'autres pays.
