ND5 XS - Lecteur de musique haut de gamme NAIM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lecteur réseau audio
Caractéristiques techniques principales	Compatible avec les formats audio haute résolution, prise en charge de UPnP et DLNA
Alimentation électrique	230V AC, 50Hz
Dimensions approximatives	432 mm x 70 mm x 300 mm
Poids	6 kg
Compatibilités	Compatible avec les systèmes Naim, intégration avec des services de streaming
Fonctions principales	Lecture de musique en streaming, accès à des bibliothèques musicales locales et en ligne
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Naim
Sécurité	Utiliser uniquement avec une alimentation conforme, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - ND5 XS NAIM

Comment puis-je connecter mon NAIM ND5 XS à mon réseau Wi-Fi ?

Pour connecter votre NAIM ND5 XS à votre réseau Wi-Fi, allez dans les paramètres réseau de l'appareil, sélectionnez l'option Wi-Fi, puis choisissez votre réseau et entrez le mot de passe.

Mon ND5 XS ne détecte pas les fichiers audio sur mon NAS, que puis-je faire ?

Assurez-vous que votre NAS est configuré correctement et qu'il est sur le même réseau que votre NAIM ND5 XS. Vérifiez également que les formats de fichiers sont compatibles avec le lecteur.

Comment mettre à jour le firmware de mon NAIM ND5 XS ?

Pour mettre à jour le firmware, allez dans les paramètres de l'appareil et sélectionnez l'option de mise à jour. Assurez-vous que votre appareil est connecté à Internet.

Le son de mon ND5 XS est faible, que faire ?

Vérifiez le volume de l'appareil et de votre système audio. Assurez-vous également que les câbles sont correctement connectés et que les réglages d'égalisation ne réduisent pas le volume.

Comment réinitialiser mon NAIM ND5 XS aux paramètres d'usine ?

Pour réinitialiser votre ND5 XS, maintenez enfoncé le bouton de mise en marche pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela rétablira les paramètres d'usine.

Comment utiliser la fonction de lecture à distance avec l'application NAIM ?

Téléchargez l'application NAIM sur votre appareil mobile, connectez-vous au même réseau que votre ND5 XS, puis sélectionnez votre appareil dans l'application pour contrôler la lecture.

Pourquoi mon NAIM ND5 XS ne lit-il pas certains fichiers ?

Vérifiez que les fichiers sont dans un format pris en charge par le ND5 XS, tels que FLAC, WAV ou MP3. Si le format est correct, assurez-vous que les fichiers ne sont pas corrompus.

Comment améliorer la qualité sonore de mon NAIM ND5 XS ?

Assurez-vous que votre environnement acoustique est optimisé. Utilisez des câbles de haute qualité et vérifiez les réglages d'égalisation sur l'appareil.

Le ND5 XS se déconnecte souvent du réseau, que faire ?

Vérifiez la stabilité de votre connexion Wi-Fi et rapprochez le ND5 XS de votre routeur si nécessaire. Vous pouvez également envisager de passer à une connexion Ethernet.

Où puis-je trouver des informations sur les spécifications techniques de mon ND5 XS ?

Les spécifications techniques peuvent être trouvées dans le manuel d'utilisation de l'appareil ou sur le site officiel de NAIM.

MODE D'EMPLOI ND5 XS NAIM

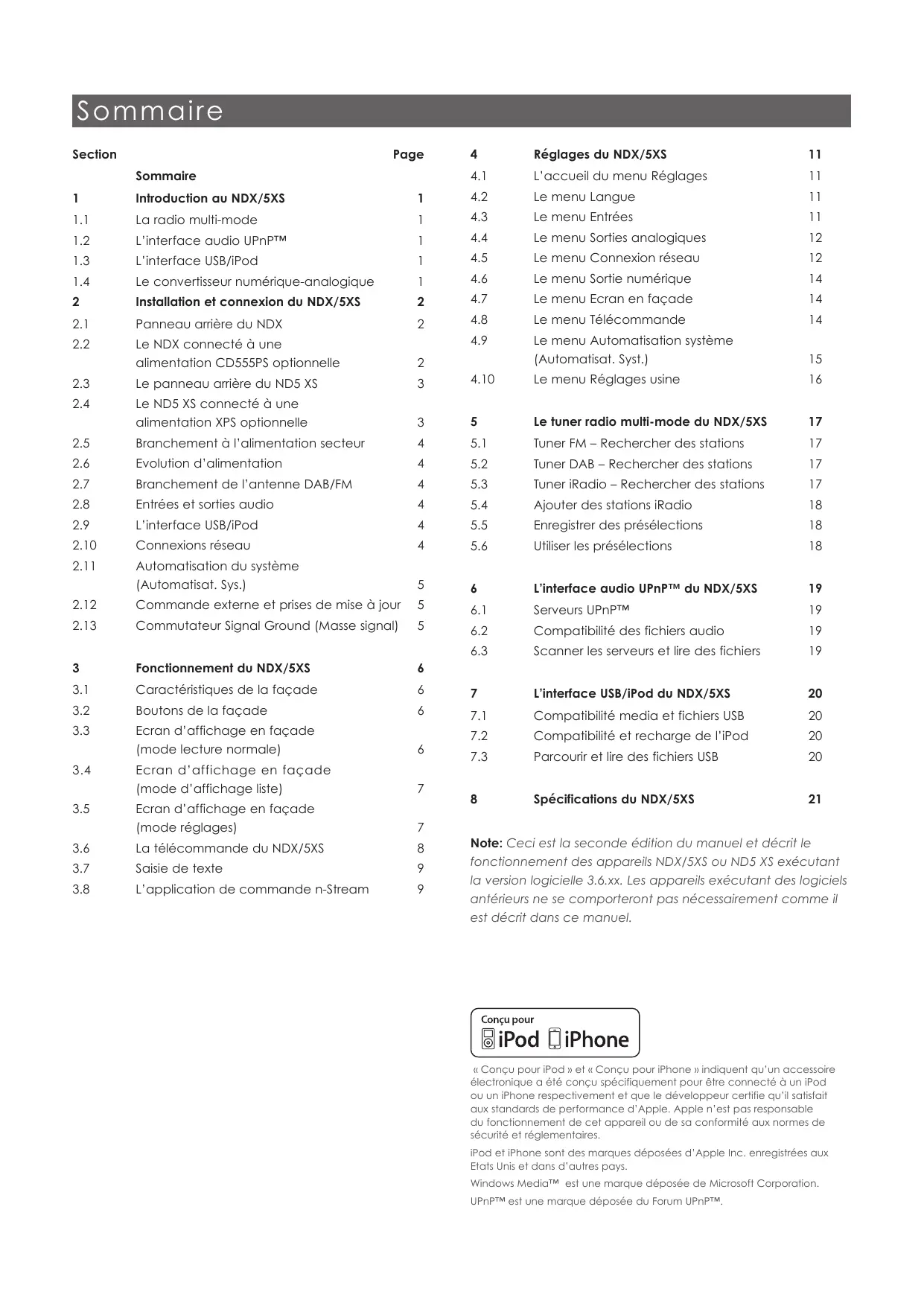

Section	Page	4	Réglages du NDX/5XS	11
	Sommaire		4.1	L'accueil du menu Réglages
1	Introduction au NDX/5XS	1	4.2	Le menu Langue
1.1	La radio multi-mode	1	4.3	Le menu Entrées
1.2	L'interface audio UPnP™	1	4.4	Le menu Sorties analogiques
1.3	L'interface USB/iPod	1	4.5	Le menu Connexion réseau
1.4	Le convertisseur numérique-analogique	1	4.6	Le menu Sortie numérique
2	Installation et connexion du NDX/5XS	2	4.7	Le menu Ecran enFORMANCE
2.1	Panneau arrêté du NDX	2	4.8	Le menu Télécommande
2.2	Le NDX connecté à une alimentation CD555PS optionnelle	2	4.9	Le menu Automatisation système (Automatisat. Syst.)
2.3	Le panneau arrêté du NDX XS	3	4.10	Le menu Réglages usine
2.4	Le ND5 XS connecté à une alimentation XPS optionnelle	3	5	Le tuner radio multi-mode du NDX/5XS
2.5	Branchement à l'alimentation secteur	4	5.1	Tuner FM - Recherche des stations
2.6	Evolution d'alimentation	4	5.2	Tuner DAB - Recherche des stations
2.7	Branchement de l'antenne DAB/FM	4	5.3	Tuner iRadio - Recherche des stations
2.8	Entrées et sorties audio	4	5.4	Ajouter des stations iRadio
2.9	L'interface USB/iPod	4	5.5	Enregistrer des préseLECTIONs
2.10	Connexions réseau	4	5.6	Utiliser les préselections
2.11	Automatisation du système (Automatisat. Sys.)	5	6	L'interface audio UPnP™ du NDX/5XS
2.12	Commande externe et prises de mise à jour	5	6.1	Serveurs UPnP™
2.13	Commutateur Signal Ground (Masse signal)	5	6.2	Compatibilité des fichiers audio
			6.3	Scanner les serveurs et tire des fichiers
3	Fonctionnement du NDX/5XS	6
3.1	Caracteristicques de la façade	6	7	L'interface USB/iPod du NDX/5XS
3.2	Boutons de la façade	6	7.1	Compatibilité media et fichiers USB
3.3	Ecran d'affichage en façade (mode lecture normale)	6	7.2	Compatibilité et recharge de l'iPod
			7.3	Parcourir et tire des fichiers USB
3.4	Ecran d'affichage en façade (mode d'affichage liste)	7
3.5	Ecran d'affichage en façade (mode réglages)	7	8	Spécifications du NDX/5XS

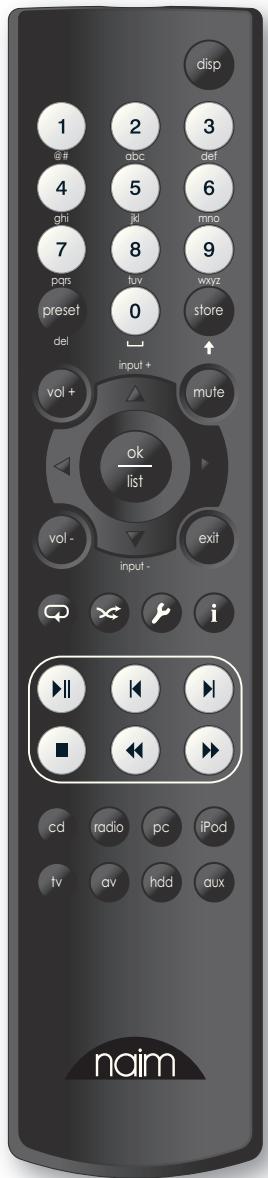

3.6	La télécommande du NDX/5XS	8	Note: Ceci est la seconde édition du manuel et déscrit le fonctionnement des appareils NDX/5XS ou NDX XS executée la version logicielle 3.6.xx. Les appareils exécutant des logiciétaux antérieurs ne se compteront pas nécessité comme

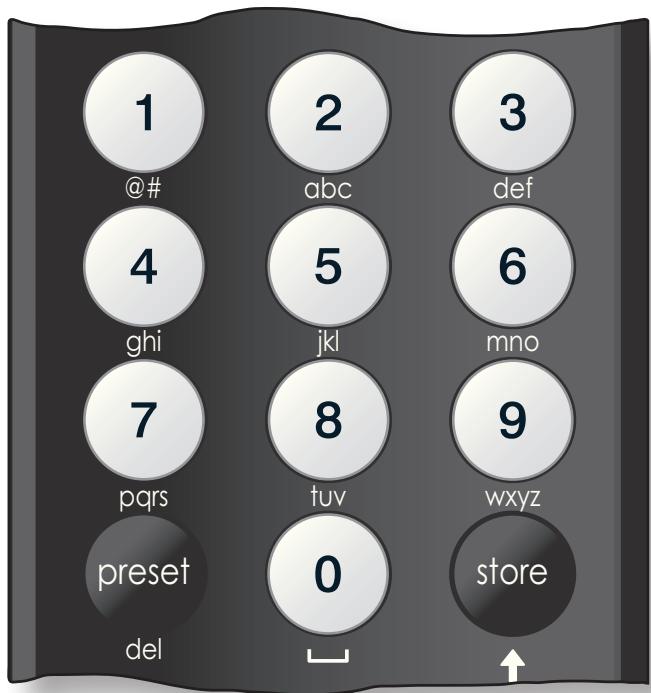

3.7	Saisie deTEXe	9

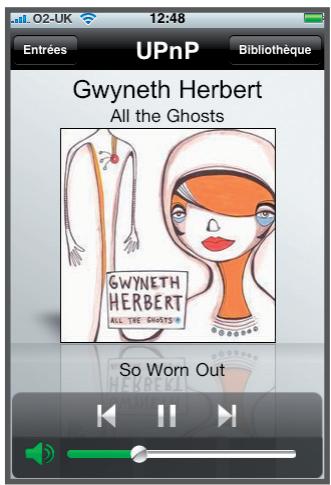

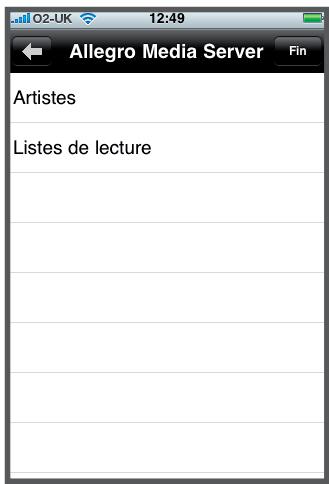

3.8	L'application de commande n-Stream	9

Note: Ceci est la seconde édition du manuel et déscrit le fonctionnement des appareils NDX/5XS ou ND5 XS exécutant la version logicielle 3.6.xx. Les appareils exécutant des logiciels antérieurs ne se comporteront pas nécessairement comme il est désrit dans ce manuel.

Conçu pour

iPod

iPhone

« Conçu pour iPod » et « Conçu pour iPhone » indiquent qu'un accessoire électronique a été conçu spécifique pour être connecté à un iPod ou un iPhone respectivement et que le développement certifie qu'il satisfait aux standards de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet apparéil ou de sa conformité aux normes de sécurité et règlementaires.

iPod et iPhone sont des marques déposées d'Apple Inc. enregistrées aux États Unis et dans d'autres pays.

Windows Media™ est une marque déposée de Microsoft Corporation.
UPnP™ est une marque déposée du Forum UPnP™.

1 Introduction au NDX/5XS

Le NDX/5XS et le ND5 XS (NDX/5XS) sont des lecteurs audio numériques en réseau hautement performants qui récompenseront le temps et les efforts que vous consacrEZ à leur installation et leur réglage. Nous vous recommendons vivement la lecture de ce manuel.

Le NDX/5XS est composé de quatre éléments audio distincts, chacun acheminé vers des sorties numériques ou analogiques conçues pour être connectées à l'entrée appropriée d'un préamplificateur. Chaque élément estprésenté dans les paragraphs suivants et décrit ultérieurement en détaill dans les sections 5 à 8. Ces éléments sont :

Une radio multi-mode

Une interface audio UPnP

Une interface audio USB/iPod

Un convertisseur numérique-analogique

Précédant les sections décrivant les éléments composant le NDX/5XS, la section 2 couvre son installation, la section 3 décrit son fonctionnement et la section 4, son réglage.

La radio multi-mode du NDX/5XS combine un lecteur de radio Internet (iRadio) et un tuner FM/DAB (Digital Audio Broadcasting) optionnel. Au total, 40 stations de radio pour les trois modes peuvent être enregistrées comme préseLECTIONs. En mode DAB et FM, le NDX/5XS balaye les bandes de transmission respectives pour rechercher les stations. En mode iRadio, le NDX/5XS recoit des flux de données et une liste des stations de radio disponibles d'un serveur internet dédié. iRadio nécessite un accès à Internet à haut débit via une connexion réseau domestique.

Le module DAB du NDX/5XS possède des capacité complètes d'affichage des programmes et des stations. Le module FM est entièrement compatible RDS (Radio Data System).

Note: Les émissions DAB et RDS ne sont pas disponibles dans tous les territoires.

1.2 L'interface audio UPnP™

Le NDX/5XS peut se connecter à un réseau domestique et dire des fichiers audio stockés sur des lecteurs UPnP™ tels que le Naim UnitiServe ou sur des ordinateurs PC ou MAC.

1.3 L'interface USB/iPod

Le NDX/5XS compte une prise d'interface USB sur sa façade qui lui permet de sélectionner et de dire des fichiers audio mémorisés sur des clés USB ou sur des iPods ou iPhones. Le NDX/5XS est compatible avec les modèles iPhone et iPod illustrés ci-dessous :

1.4 Le convertisseur numérique-analogique

Le NDX/5XS est équipé d'un convertisseur numérique-analogique à trois entrées capable de Traitser un signal audio numérique au format S/PDIF jusqu'à une résolution de 24 bits et 192 kHz. Les trois entrées DAC comprend une prise BNC coaxiale, une prise coaxiale Phono et une prise optique TosLink.

Installation et connexion du NDX/5XS

2 Installation et connexion du NDX/5XS

Votre NDX/5XS doit être installé sur un support prévu à cet effet. Assurez-vous qu'il est bien ventilé et ne le posez pas directement sur le dessus d'un autre apparéil. Il doit être installé dans son emplacement final avant le branchement des cables ou la mise sous tension. Le NDX/5XS n'a pas de mode veille et est conçu pour être laissé sous tension.

Le branchement du NDX/5XS à l'alimentation secteur et à une variété de péripériques et de sources audio est décrit dans les paragraphs suscept. Les diagrammes 2.1 et 2.3 illustrent respectivement les prises de connexion du panneau arrêté du NDX et de celui du ND5 XS.

Le NDX et le ND5 XS peuvent tous les deux évoluer en ajoutant une alimentation externe Naim CD 555PS ou XPS. Le branchement des alimentations externes est illustré dans le diagramme 2.2 et 2.4 et décrit en section 2.6.

Important: Les

alimentations electriques XPS dont le numero de série est inférieur à 188015 ne sont pas compatibles avec le NDX et ND5 XS et ne devraient pas etre utilisées. Contactez votre revendeur ou distributeur pour plus d'information.

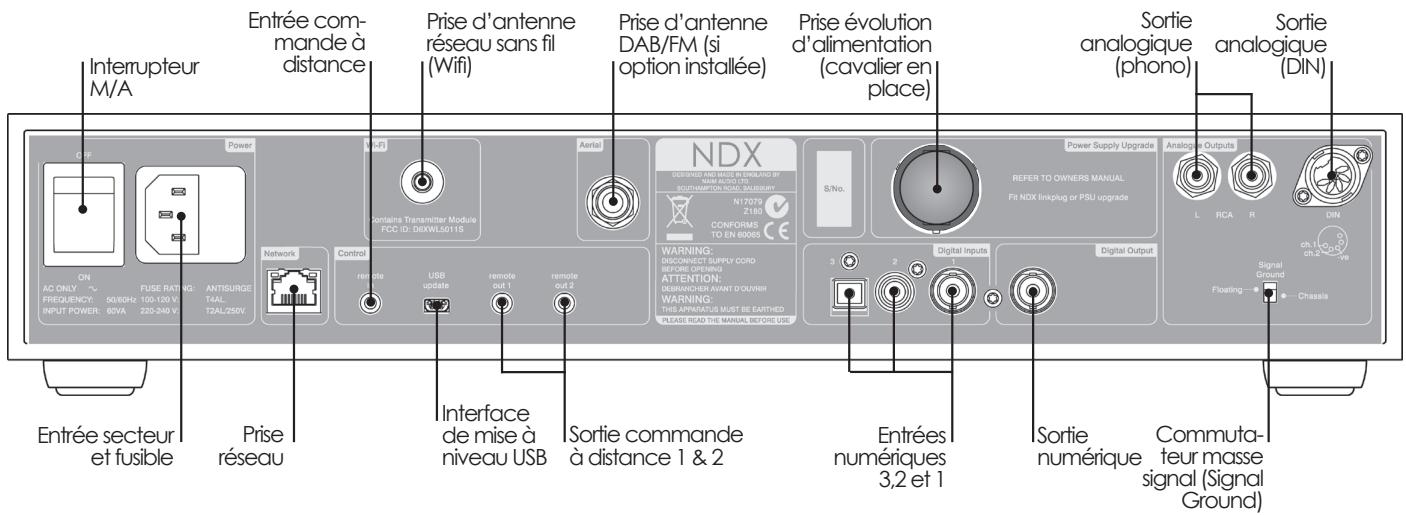

2.1 Panneau arrête du NDX

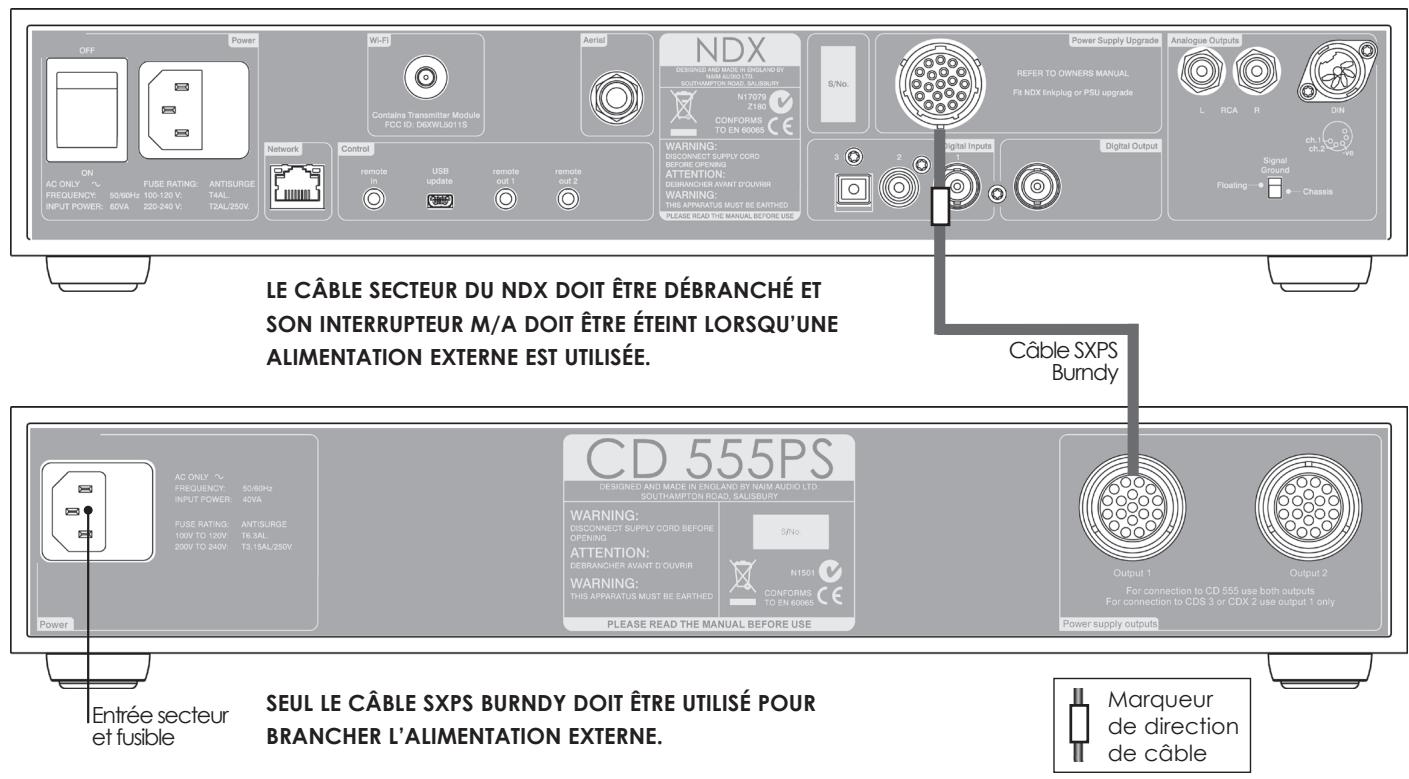

2.2 Le NDX connecté à une alimentation CD555PS optionnelle

Installation et connexion du NDX/5XS

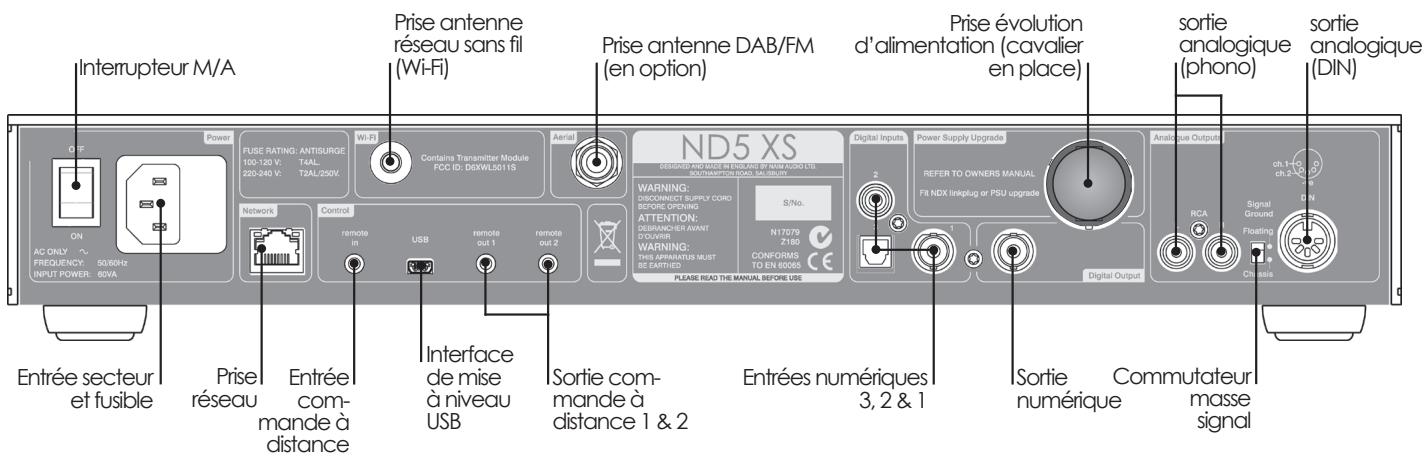

2.3 Le panneau arrête du ND5 XS

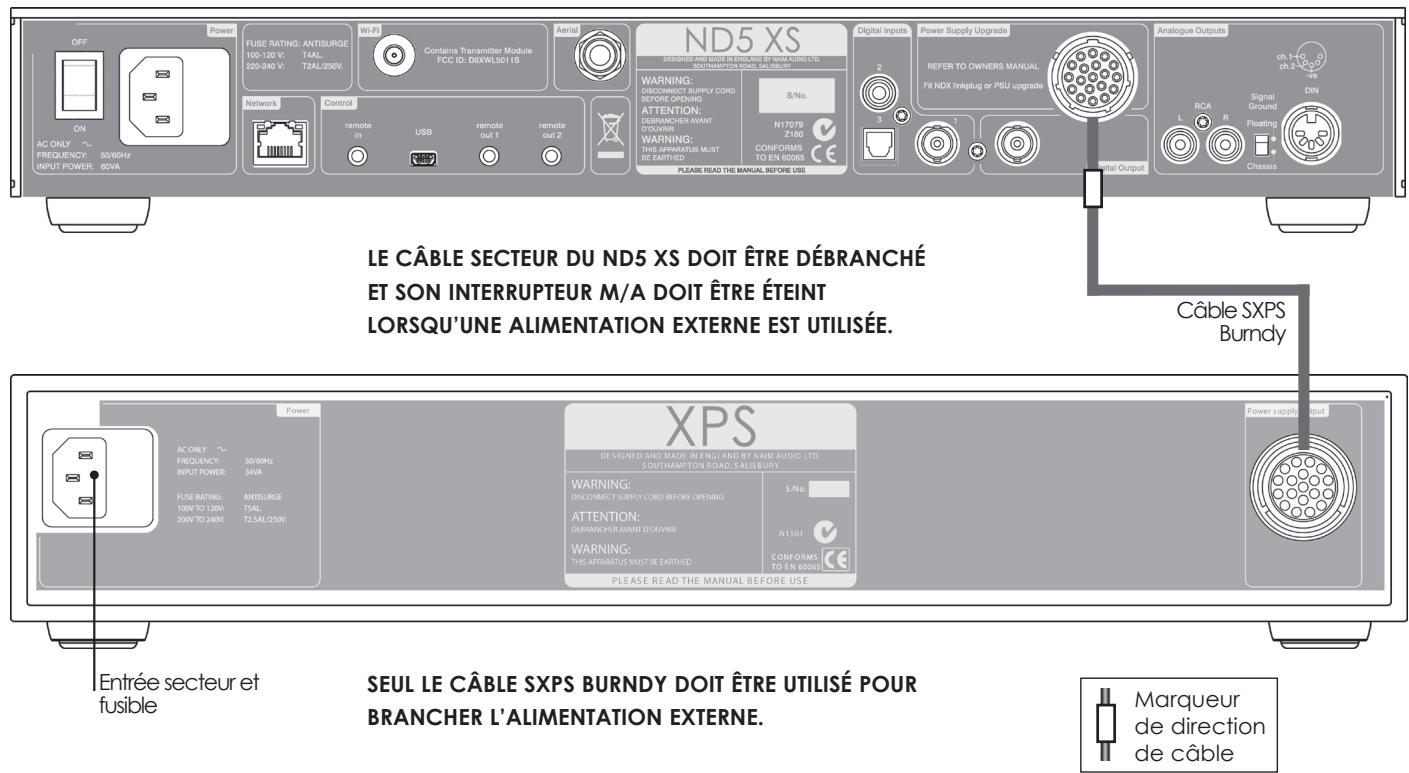

2.4 Le ND5 XS connecté à une alimentation XPS optionnelle

Installation et connexion du NDX/5XS

2.5 Branchement à l'alimentation secteur

Branchez le NDX/5XS à une prise d'alimentation secteur en utilisant soit le cable secteur fourni, soit un cable Naim Power-Line.

2.6 Evolution d'alimentation

Le NDX/5XS peut évolver grace à l'utilisation d'une alimentation externe Naim.

IMPORTANT: LES ALIMENTATIONS ÉLECTRIQUES XPS DONT LE NUMéro DE SÉRIE EST INFÉRIEUR À 188015 NE SONT PAS COMPATIBLES AVEC LE NDX ET ND5 XS ET NE DEVRAIENT PAS ÉTRE UTILISÉS. CONTACTEZ VOITRE REVENDEUR OU DISTRIBUTEUR POUR PLUS D'INFORMATION.

Si une alimentation externe doit être utilisée, le cavalier en place sur le panneau arrêté du NDX/5XS doit être retire et l'alimentation branchée à sa place en utilisant un cable SXPS Burndy. Voir diagramme 2.2 et 2.4.

SEUL LE CABLE SXPS BURNDY DOIT ETRE UTILISÉ POUR CONNECTER LES ALIMENTATIONS EXTERNES.

L'interrupteur M/A du NDX/5XS doit être éteint et le cable secteur débranché quand une alimentation externe est utilisée. Le NDX/5XS est alors mis sous tension en utilisant l'interrupteur M/A de l'alimentation externe.

2.7 Branchement de l'antenne DAB/FM

Si le NDX/5XS est équipé de l'option tuner DAB/FM, il ne sera capable de diffuser un son radio FM et DAB de grande qualité que s'il peut capter un signal radio puissant et libre d'interférence. La prise d'antenne DAB/FM sur son panneau arrêté doit être connectée par un cable coaxial 75 Ohms à faibles pertes à une antenne appropriée. L'antenne doit être montée à l'écart de gross obstacles et le plus haut possible, idéalement sur un toit.

Note: Voiture revendeur local devrait pouvoir vous conseiller sur le choix d'une antennene appropriée et d'un installateur.

2.8 Entrées et sorties audio

2.8.1 Entrées de signal audio

Le NDX/5XS fournit trois entrées numériques S/PDIF. Le branchement aux entrées se fait grâce à divers types de prises. Le tableau suivant dresse une liste des entrées et de leur type de prise:

Entrée

Prise

dig.1 coaxiale (BNC)

dig.2 coaxiale (RCA phono)

dig.3 optique (TosLink)

Utilisiez toujours des cables d'interconnexion de haute qualité pour connecter les sources aux entrées du NDX/5XS.

Les entrées numériques sont configurées dans le menu de réglages Entrées numériques du NDX/5XS. Voir Section 4.3.6.

2.8.2 Sorties de signal audio

Le NDX/5XS fournit des sorties de signal audio analogue et numérique conçues pour être connectées à l'entrée appropriée d'un préamplificateur ou d'un convertisseur numérique-analogique. Le branchement aux sorties du NDX/5XS se fait grâce aux types de prises énumérés dans le tableau suivant:

Sortie

Analogique stéreo

Prise

DIN 5 broches

Analogique stéreo

RCA phono

Numérique S/PDIF stéreo

BNC coaxiale

Note: Les prises de sortie sont sélectionnées et configurées dans les menus de réglages Sorties analogiques et Sortie numérique du NDX/5XS. Voir sections 4.4 et 4.6.

2.9 L'interface USB/iPod

Le NDX/5XS compte une interface USB sur sa façon qui est conçue pour la connexion d'appareils iPhone et iPod d'Apple et de clés USB contenant des fichiers audio. L'interface USB ne doit pas être utilisée à d'autres fins.

Selon les options de réglage choisies (voir section 4.3.5), les batteries d'iPhone et d'iPod seront rechargées quand ceux-ci sont connectés à l'interface USB.

2.10 Connexions réseau

Le NDX/5XS peut être connecté à un réseau TCP/IP par connexion filaire ou sans fil. La connexion réseau permet au NDX/5XS de dire des flux de données de radio Internet ou des fichiers audio stockés sur des serveurs UPnP™, tels que l'UnitiServe ou le HDX de Naim, et sur des ordinateurs et des unités de réseau configurés de façon appropriée.

2.10.1 Connexion réseau filaire

Le NDX/5XS compte sur son panneau arrière une prise Ethernet standard. Pour une connexion réseau filaire, cette prise doit être connectée à une prise Ethernet de votre routeur réseau.

Note: Du matériel pour Ethernet via réseau électricque peut être utilisé et fournir une méthode simple et pratique de connexion filaire à un réseau domestique. Cependant, suivant les spécificités du câblage du secteur dans chaque environnement domestique, la présence de données relatives au réseau sur le secteur peut compromètre la qualité du son du système tout entier. S'il est estimé qu'aucun compromis sur la qualité du son n'est acceptable, il faut envisager l'installation d'un câblage de réseau dédié ou l'utilisation d'un réseau sans fil (Wifi).

2.10.2 Connexion à un réseau Wifi

Si le NDX/5XS doit être connecté sans fil (en Wifi) à un réseau domestique, l'antenne Wifi fournie doit être branchée à la prise d'antenne Wifi sur le panneau arrière. La configuration de la connexion Wifi sera aussi nécessaire avant que le NDX/5XS ne soit capable de se connecter au réseau. Voir section 4.5.1.

Installation et connexion du NDX/5XS

2.10.3 Reglages du réseau

Lorsque le NDX/5XS est initialement expédé, il est régle de sorte qu'il ne nécessite aucune configuration TCP/IP sur place et pour qu'il puisse se connecter automatiquement à un réseau (il utilise DHCP par défaut). Cependant, si votre NDX/5XS a été utilisé aparavant, il est possible que sa configuration réseau ait été alterée et qu'il soit ainsi incapable de se connecter automatiquement. Si cela semble être le cas, assurez vous que DHCP est sélectionné dans le menu Connexion réseau (voir section 4.5 de ce manuel) et redémarrez le NDX/5XS. Si le problème persisté, consultez votre revendeur, installerateur ou Naim Audio directement.

Note: Avant de reporter des problèmes de connexion réseau, restaurez les réglages usine et réessayez. Sélectionnez Supprimer réglages à partir du menu Réglages usine. Voir Section 4.10.

Note: Un NDX/5XS mis sous tension sans une connexion filaire à un réseau en état de marche ne sera qu'en mesure de se connecter en Wifi à un réseau. Pour utiliser une connexion Ethernet (filaire), éteignez le NDX/5XS, connectez le réseau et allumez-le à nouveau.

Note: Pour que la radio Internet puisse fonctionner, le NDX/5XS requiert une connexion internet à large bande.

2.11 Automatisation du système (Automatisat. Sys.)

La commande du NDX/5XS peut être reliée grâce à Automatisation système à la commande de certains préamplificateurs et lecteurs CD de Naim et celle du Naim DAC. La fonction Automatisation système permet, par exemple, de selectionner des entrées du préamplificateur par l'intermédiaire du NDX/5XS, ou de commander un lecteur CD par l'intermédiaire des fonctions de transport de n-Stream. Pour utiliser Automatisation système, connectez une des prises Remote Out (sortie commande à distance) du NDX/5XS à une prise Remote In (entree commande à distance) d'un préamplificateur, lecteur CD ou DAC. Utilisez un cable terminé par une fiche jack 3,5mm à une extrémité et une fiche jack 3,5mm ou phono si nécessaire, à l'autre extrémité.

L'utilisation des deux prises Remote Out du NDX/5XS, par exemple, une connectee à un préamplificateur et une connectee à un lecteur CD, permet la commande de l'ensemble du système avec juste une seule interface utilisateur (telecommande ou application iPhone n-Stream).

Note: Des cables jack 3,5mm stéreo et mono vers jack 3,5mm peuvent être utilisés pour Automatisation système. Si un cable jack 3,5mm stéreo vers fiche phono est utilisé, branche la fiche phono du canal gauche.

Note: La fonction Automatisation système du NDX/5XS est inactivée par défaut. Reportez-vous à la section 4.9 pour une description complète de sa configuration et de son utilisation.

2.12 Commande externe et prises de mise à jour

Le NDX et le ND5 XS sont équipés d'une prise jack 3,5mm Remote in (entree commande à distance) sur leur panneau arrière. La prise Remote in peut être utilisée pour la commande à distance RC5 via connexion filaire ou un repétateur télécommande IR.

Le NDX et le ND5 XS sont aussi équipés d'une prise mini-USB. Cette prise est utilisé pourmettre à jour les micrologiciels (firmware) eteffectuer des tests de diagnostic.

Note: La prise mini-USB du panneau arrête du n'est pas consque pour la connexion de périhérique de stockage USB et ne peut pas être utilisée pour la lecture audio.

2.13 Commutateur Signal Ground (Masse signal)

Le NDX/5XS compte sur son panneau arrêté un commutateur Signal Ground (Masse signal) offrant deux positions : Chassis ou Floating. Sélectionnez la position Chassis sauf si le NDX/5XS est connecté dans un système hi-fi complenant un autre composant source raccordé à la terre, ou si un « renflement » du secteur est audible à travers les enceintes. Contactez votre revendeur, distributeur ou Naim pour des conseils sur ce sujet.

Note: « Connecté » dans le contexte ci-dessus fait réference à un cable de signal audio analogique qui inclut un branchement à la terre.

Note: Tous les lecteurs CD de Naim sont mis à la terre; le commutateur Signal Ground doit donc être régé sur « floating » si l'un d'entre eux est connecté dans le système (sauf si une connexion de signal numérique est utilisé).

Note: Le réglage du commutateur Signal Ground n'est pas affecté par l'utilisation d'une alimentation externe.

Aucun dommage ne sera causé si le commutateur est régèle sur la mauvaise position, mais la qualité du son pourrait être compromise.

2.11.1 Notes generales sur les connexions audio

La terre (masse) secteur du NDX/5XS doit toujours être raccordée quels que soient les autres équipements utilisés.

Note: Si une alimentation externe est utilisée, la terre secteur du NDX/5XS est connectée par l'intermédiaire du cable de connexion Burdy à la terre du secteur de l'alimentation.

La terre du secteur met à la terre le chassin et l'écran électrostatique à l'intérieur du transformateur et est connectée au négatif du signal seulement si le commutateur Signal Ground (Masse signal) est réglé sur Chassis. Pour éviter les boucles de ronflement, le négatif du signal du système dans son ensemble doit être raccordé à la terre du secteur en un seul endroit seulement.

Fonctionnement du NDX/5XS

3 Fonctionnement du NDX/5XS

Vouss pouvez faire fonctionner le NDX/5XS à partir des commandes de sa façon, de la télécommande fournie ou de l'application pour iPod, iPhone et iPad n-Stream. Le réglage et le fonctionnement du NDX/5XS nécessitant de naviguer à travers une interface utilisateur pilotée par menu. Les principales généraux de l'interface sont appliqués à chaque élément constitutif du NDX/5XS : cette section du manuel décrit et illustré donc ces principales généraux.

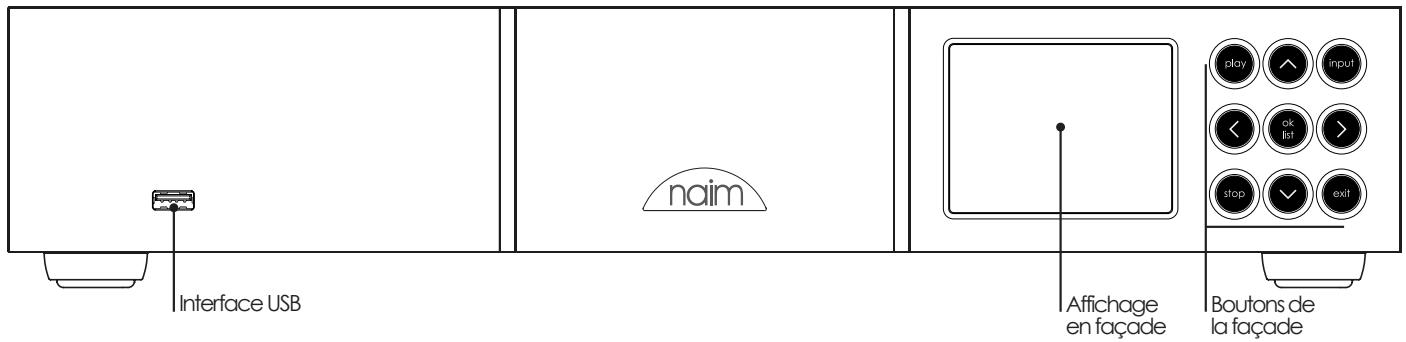

3.1 Caractéristiques de la façade du NDX/5XS

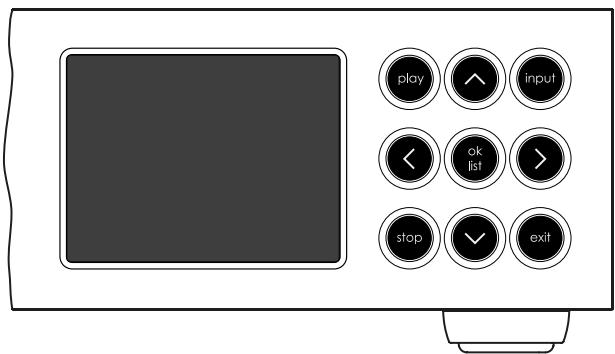

3.2 Boutons de la façade

Les boutons de la façon du NDX/5XS fonctionnent comme suit:

play Lit la piste ou station de radio selectionnee.

A Navigue vers le haut d'un menu ou d'une liste.

input Sélectionne les entrées du NDX/5XS séquentiellement.

< Retourne au menu precedent.

ok/list Entre en mode d'affichage liste.

Confirme la selection d'un élément du menu.

Avance vers le menu suivant.

stop Arrête la lecture de la piste ou station de radio.

v Navigue vers le bas d'un menu ou d'une liste.

exit Sort du mode d'affichage liste.

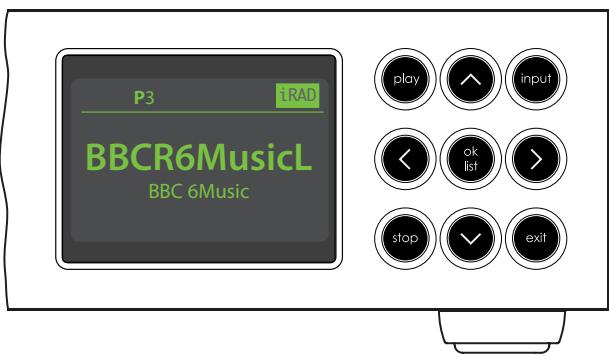

3.3 Ecran d'affichage en façade (mode lecture normale)

En mode lecture normale, l'écran du NDX/5XS fournit diverses informations sur la configuration en cours, l'entrée sélectionnée et le contenu en train d'être lu. Un écran type en mode lecture normale est illustré ci-dessus et indique que la station de radio internet BBC 6Music est en train d'être diffusée.

En haut de l'écran, « P3 » indique que la station de radio est mémorisée en tant que préselection No3 et l'icone « iRad » indique que la radio internet est sélectionnée.

3.4 Ecran d'affichage en façade (mode d'affichage liste)

Radio Internet 3/7

Localisation

Genre

Podcasts par localisation

Podcasts par genre

On entre en mode liste en appuyant sur le bouton ok/list de la façon ou la touche ok/list de la télécommande. Le mode liste est utilisé quand une source du NDX/5XS fournit des données qui peuvent être parcourues : une liste de stations de radio ou de pistes, par exemple.

Les listedes affichées dépendront de la source sélectionnée et des données disponibles. Un écran type en mode liste, illustré ci-dessus, présente le menu de radio internet initial.

Dans le coin supérieur droit de l'écran, « 3/7 » dénote que l'élement sélectionné est le troisième sur un total de sept.

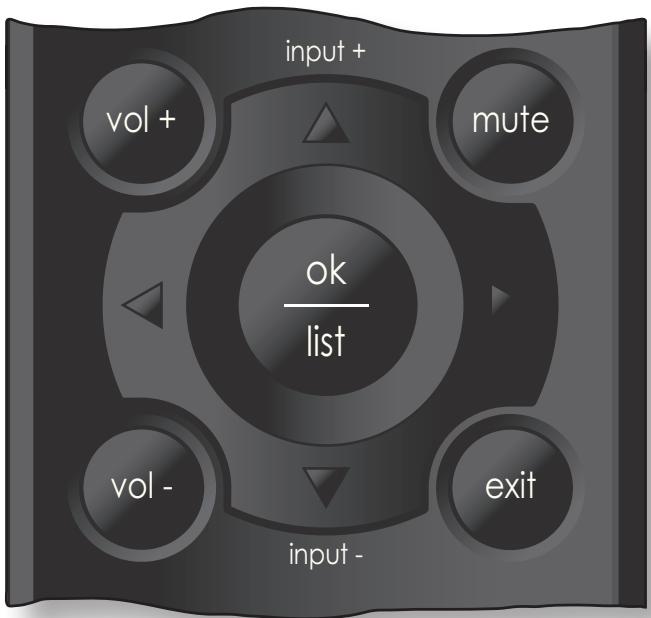

Pour naviguer vers le haut et le bas des listes et seLECTIONner des éléments, utiliser les touches haut (▲) ou bas (▼) de la façade ou de la télécommande et le bouton ou la touche ok/list. Pour returner en affichage normal, appuyez sur la touche exit de la télécommande ou le bouton list de la façade.

Note: La touche droite (▶) duplique la touche ok/list lors de la navigation des menus en mode liste.

Dans les listes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir la liste plusrapidement par ordre alphabétique.

3.5 Ecran d'affichage en façade (mode réglages)

On entre en mode réglages en appuyant sur la touche réglages (F) de la télécommande ou en appuyant et maintainant enforcé le bouton ok/list de la façade. Vous aurez ainsi accès à toutes les fonctions de réglage du NDX/5XS.

L'illustration ci-dessus représenté le menu d'accueil qui s'affiche quand vous entrez en mode réglages. Le « 1/9 » dans le coin supérieur droit indique que l'élement sélectionné est le premier sur un total de neuf.

Pour naviguer dans les menus de réglages et faire des sélections, utilisez les touches de direction haut (▲), bas (▼) et gauche (↓) de la façon ou de la télécommande pour naviguer dans les menus et le bouton ou la touche ok/list pour confirmer une sélection.

Note: La touche droite (▶) duplique la touche ok/list lors de la navigation des menus en mode réglages.

Pour sortir du mode réglages (), appuyez sur la touche réglages de la télécommande une seconde fois ou appuyez sur la touche exit ou le bouton list de la façon.

Le réglage du NDX/5XS est abordé à la section 4.

Note: Si un programme est en cours de lecture quand le NDX/5XS entre en mode réglages, il continuera à être lu. Les touches de volume, de sourdine et de transport (lecture, pause, arrêt etc) de la télécommande resteront opérationnelles.

Fonctionnement du NDX/5XS

3.6 La télécommande du NDX/5XS

La télécommande fournie est une télécommande multifonctionnelle conscience spécialement pour le NDX/5XS et les produits de la série Naim Uniti.

Pour installer les piles, retirez le couvercle du compartment à piles et insérez-les dans le compartment en veillant à respecter la polarité. Remettez le couvercle en place.

Les fonctions des touches de la télécommande sont enumeratedres et décrites dans le tableau ci-dessous. Certaines touches changent de fonction quand le NDX/5XS est en mode liste/réglages. Les fonctions du mode lecture normale sont indiquées par le texte sur chaque touche et les fonctions du mode liste/réglages sont indiquées par le texte en dessous de chaque touche. Les touches avec seulement une fonction sont enumeratedres dans le tableau à droite.

3.6.1 Touches en modes normal et liste/ réglages

Touché	Mode normal	Modes liste/réglages
numériques text	saisir les chiffres 1 à 9	saisir des lettres dans un texte
0	saisir 0 (zéro)	saisir un espace dans un texte
preset del	afficher la liste de présections de radio	supprimer la dernière catégorie dans un texte
store ↑	afficher le menu de préselection de radio	changer la casse d'un texte
input+ ▲	sélectionner l'entrée suivante	naviguer vers le haut du menu
input-▼	sélectionner l'entrée précedente	naviguer vers le bas du menu
↓	dépend de l'entrée (voir note)	menu précédent ou recycler d'un caractère dans un texte
►	dépend de l'entrée (voir note)	menu suivant ou avancer d'un caractère dans un texte
exit	pas de fonction	sortir du menu en cours sans sauvégarder les changements
list/ok	afficher la liste des pistes/ fonctions dépendante de l'entrée	confirmer l'action ou la sélection
Note: Les attributions des touches de navigation (▲ ▲▼) peuvent être algériées dans le menu de réglage télécommande. Voir section 4.8.

3.6.2 Touches en mode lecture normale

Touché	Fonction
disp	étéindre/allumer l'affichage du NDX/5XS
vol +	augmenter le volume du préamplificateur
vol -	diminuer le volume du préamplificateur
mute	mettre le préamplificateur en sourdine
(repeat)	répéter la piste ou la liste de lecture sélectionnée
(shuffle)	lire des pistes aléatoirement à partir d'une liste
(setup)	afficher le menu de réglages
(info)	faire défilier les informations relatives à l'entrée
(show/pause)	lire oumettre en pause
(previous)	aller à la piste/station précédente
(next)	aller à la piste/station suivante
(stop)	arrêter la lecture
(reverse)	recul rapide (avec Automatisation système)
(forward)	avance rapide (avec Automatisation système)

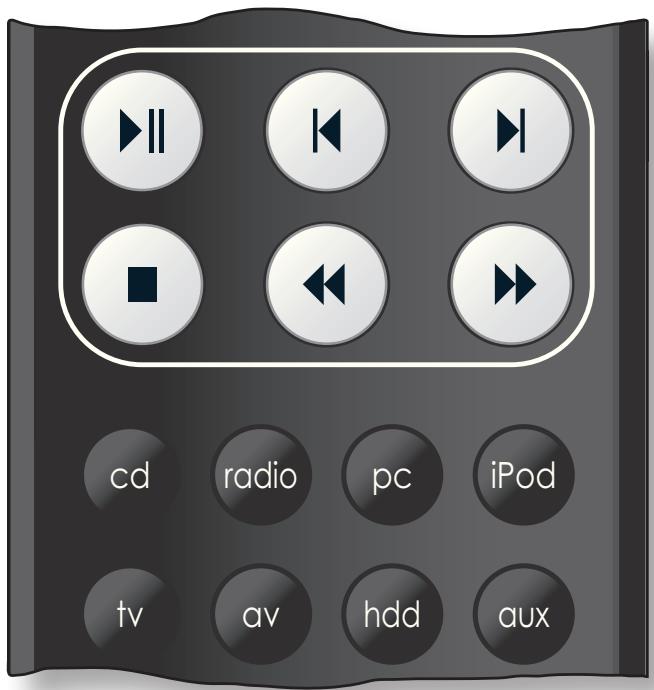

cd	Non-assignée
radio	sélectionner séquentiellement les entrées FM, DAB et iRadio
pc	sélectionner l'entrée UPnP™
iPod	sélectionner l'entrée USB/iPod
tv	sélectionner l'entrée Numérique 1
av	sélectionner l'entrée Numérique 2
hdd	sélectionner l'entrée Numérique 3
aux	Non-assignée

Note: Les attributions des touches de seLECTION d'entrée peuvent être alterées dans le menu de réglage télécommande. Voir section 4.8.

Note: L'utilisation d'Automatisation système peut modifier l'action des touches de la télécommande. Voir section 4.9.

Fonctionnement du NDX/5XS

3.7 Saisie de texte

Certains écrons de menu du NDX/5XS requirent la saisie de texte - pour nommer des entrées par exemple. La saisie de texte est effectuée en utilisant les touches numériques de la télécommande d'une manière similaire à celle de la saisie de texte pour les messages SMS sur les téléphones portables.

Lorsque la saisie de texte est requise, des pressions multiples sur une touche feront défiler les caractères associés à cette touche. En plus des caractères, la touche preset offre une fonction de suppression de caractères, la touche zéro permet de saisir un espace et la touche store permet de changer la casse des lettres (minuscule/ majuscule). Les touches haut () et bas () feront aussi défiler toutes les lettres disponibles.

L'image agrandie de la télécommande illustre les touches numériques et les caractères associés à chacune d'elles.

Lorsque le NDX/5XS vous invite à saisir un texte sur son écran, sélectionnez les caractères à tour de role en appuyant sur la touche appropriée le nombre de fois requis. Confirmez la saisie du texte en appuyant sur la touche ok/list.

3.8 L'application de commande n-Stream

L'application de commande du NDX/5XS n-Stream est disponible sur iTunes App Store. n-Stream est compatible avec les modèles iPad, iPhone et iPod touch executant la version 3.1.3 ou ultérieure du logiciel iOS.

3.8.1 Réglage de n-Stream

Avant de pouvoir utiliser n-Stream pour commander votre NDX/5XS, vous doivent d'abord installer l'application sur votre iPad, iPhone ou iPod touch. Lorsque l'application est installée et que l'iPad, iPhone ou iPod est connecté en wi-fi au même réseau que votre NDX/5XS, lancez l'application en touchant son icône.

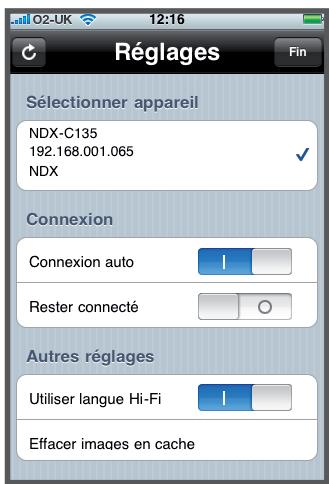

La sélection de réglage ouvre un menu qui permet

de sélectionner le NDX pour la commande. Touchez le NDX/5XS approprié, suivant son identification par son adresse réseau ou son nom (NDX-C135 et 192.168.001.065 respectivement sur l'illustration ci-dessus).

Note : L'adresse réseau de votre NDX/5XS et son nom sont indiqués dans le menu Réglages usine.

Note : Le nom du NDX/5XS peut être changé à partir de son menu de réglage. Cela permet d'identifier plus facilement des appareils individuels dans une installation multiple.

Le menu de réglage permet de sélectionner les options suivantes :

Connexion auto : Sélectionnez I pour une connexion automatique au NDX/5XS quand l'application n-Stream est executée.

Rester connecté: Si O est sélectionné, l'application n-Stream « s'endormira » après une période d'inactivité. La sélection de I forcera le NDX/5XS à être continulement actif.

Note : La connexion continuaule de n-Stream peut vider la batterie de votre iPad, iPhone ou iPod.

Utiliser langue Hi-Fi: Sélectionnez I pour que vous application n-Stream reflète la langue d'affichage sélectionnée du NDX/5XS. Si O sélectionné, l'application n-Stream affichera la langue par défaut de l'iPad, iPhone ou iPod.

Effacer images

en cache :

Supprime les illustrations de couvertures d'album stockées par l'application n-Stream.

Fonctionnement du NDX/5XS

3.8.2 Utilisation de n-Stream

L'application n-Stream est basée sur trois écrans principaux : l'écran Entrées, l'écran En lecture et l'écran Bibliothèque. Ces écrans sont sélectionnés en touchant les iconônes en haut de l'écran.

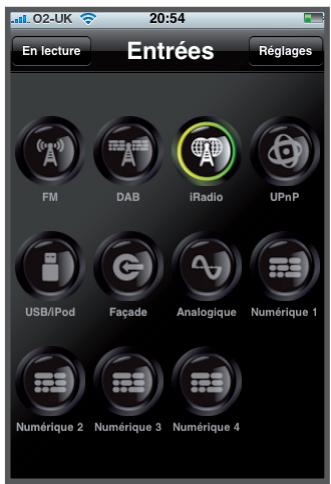

L'écran Entrées permet la sélection des entrées du NDX/5XS. Les noms des entrées reflèdent ceux spécifiés dans les menus de réglage des entrées du NDX/5XS (voir Section 4.3) ou par l'intérimédiaire d'Automatisation Système (voir Section 4.9).

L'écran En lecture affiche
l'élement en cours de lecture
et fournit les commandes
de transport appropriées.
Quand une station radio
est en cours de lecture, une
icone est aussi affichée pour
pouvoir ouvrir un menu de
préselection de station, grâce
auquel des préselections
peuvent être soit enregistrées,

lecture iTunes disponibles sur les lecteurs UPnP™.

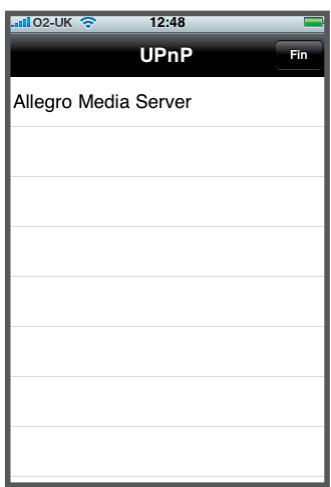

La selection d'Allegro Media Server suivi d'éléments dans les listes suivantes permet de désir des listedes de lecture, albums ou pistes individuels pour la lecture.

Les écrans En lecture et Bibliothèque pour les autres entées suivant le même protocole de selection des éléments.

soit rappelées.

L'écran Bibliothèque

affiche des listedes déléments disponibles à la lecture pour l'entrée du NDX/5XS sélectionnée. L'illustration adjacente montre qu'Allegro Media Server est disponible pour l'entrée UPnP™ du NDX/5XS.

Note : Allegro Media Serverest une application qui rendles morceaux et listede

4 Régliages du NDX/5XS

Une fois que le NDX/5XS est installé et que toutes les connexions externes sont faites, il peut être mis sous tension et réglée en vue de son utilisation.

Le degré auquel vous modifièez les réglages par défaut du NDX/5XS dépendra des utilisations que vous en ferez et dans qu'elle mesure vous utiliserez ses capacités. Il se peut que vous n'ayez pas du tout besoin de modifier les réglages par défaut ; nous vous encourageons malgré tout à dire cette section du manuel afin d'acquérir une comprehension complète des capacities du NDX/5XS. Les paragraphs suivants décrivent chaque menu de réglage du NDX/5XS à tour de role, en commençant par l'écran d'accueil du menu réglages.

Mettez le NDX/5XS en mode réglages en appuyant sur la touche réglages (f) de la télécommande. Utilisez les touches de direction de la télécommande pour naviguer à travers les menus de réglages et la touche ok/list pour faire des sélections. Pour sortir du mode réglages, appuyez sur la touche exit.

4.1 L'accueil du menu Régliages

L'accueil du menu de réglages du NDX/5XS vous permet d'accéder à neuf menus de réglage. La fonction de chaque menu est décrite ci-dessous:

Langue: Permet

de changer la langue utilise dans l'interface utiliseur du NDX/5XS.

Entrées: Permet la configuration de divers paramètres pour chaque entrée externe et interne.

Sorties analogiques: Permet de selectionner les options de prise de sortie analogue.

Connexion réseau: Configure les réglages de connexion réseau.

Sortie numérique: Permet de sélectionner les options de sortie numérique.

Façade: Configure les caractéristiques de l'affichage.

Automatisation Permet de configurer l'automatisation système: du système.

Télécommande: Permet d'attribuer des entrées à des touches spécifiques de la télécommande. Permet aussi la configuration des touches de navigation (▲ ▲▼) de la télécommande.

Réglages usine: Permet d'interroger le statut du NDX/5XS, de vérifier les commandes de la télécommande, de supprimer toutes les préseLECTIONs de l'utilisateur, de réinitialiser Automatisation système et de rétablier les réglages d'usine.

Chacun des neuf menus est décrit en détails dans les sections suivantes. Utilisez les touches haut (▲) et bas (▼) et ok/list de la télécommande pour selectionner un menu de réglage.

4.2 Le menu Langue

Le menu Langue permet de changer la langue de l'interface utilisé du NDX/5XS. Entrez en mode réglages et utiliser que la touche ok/list de la télécommande pour sélectionner

Langue. Utilisez les touches haut (▲) et bas (▼) et ok/list de la télécommande pour selectionner une langue. Sortez du mode réglages en appuyant sur la touche exit.

4.3 Le menu Entrées

Le menu de réglage des entrées permet de spécifique un nombre de paramètres pour chaque entrée interne et externe du NDX/5XS. Les options disponibles pour chacun sont décrites dans les sections suivantes. Deux paramètres sont commons à toutes les entrées :

Activé: Allume ou éteint l'entrée et affiche ou cache tout menu qui y est associé.

Nom: Permet à des noms spécifiés par l'utilisateur d'être attribués aux entrées. Utilisez la télécommande pour saiser le texte.

4.3.1 Entre iRadio

Parametre Options

Activé: Oui/Non Nom: Définissable par l'utilisateur

Deconnex. auto: Sélectionner le temps. Déconnexion auto est proposée afin que la limite de transfert de données imposée par le fournisseur internet ne soit pas dépassée par inadvertance, en laissant le NDX/5XS connecté à la radio internet.

Historique nav: Oui / Non. Si Oui est spécifique, le NDX/5XS sélectionnera la dernière station écoutee si elle est disponible. Si Non est spécifique, le NDX/5XS affichera la liste complète des stations disponibles.

Réglages du NDX/5XS

4.3.2 Entre FM

Parametre

Activé:

Nom:

Seek Lock:

Options

Oui / Non

Définissable par l'utilisateur

Faible/

Moyenne/Elevée. Règle la puissance du signal FM requise pour que le NDX/5XS puisse identifier une station FM.

4.3.3 Entreé DAB

Parametre

Activé:

Nom:

Options

Oui / Non

Définissable par l'utilisateur

Rescanner station: Rescanne les stations DAB.

Note: L'entrée DAB du NDX/5XS n'est pas disponible sur les apparciels distribués dans les territoires où la radio DAB (Digital Audio Broadcasting) n'est pas mise.

4.3.4 Entre UPnP™ (Réseau)

Parametre

Activé:

Nom:

Options

Oui / Non

Définissable par l'utilisateur

Historique nav: Oui/Non. Si Oui

est spécifique, le NDX/5XS se rappellera le dernier dossier utilisé si le serveur UPnP™ est toujours disponible. Si Non est spécifique, le NDX/5XS affichera la liste complète des serveurs disponibles.

Définissable par l'utilisateur

Historique nav: Oui / Non. Si

Oui est spécifique, le NDX/5XS affichera automatiquement le dernier dossier utilisé sur la clé USB. Si Non est spécifique, le dossier du niveau supérieur sera affché.

Charger:

Toujours / Jamais. La recharge de la batterie de l'iPod a toujours lieu quand l'iPod est connecté ou n'a jamais lieu.

Note: L'option de ne pas recharger est proposée par ce que la qualité du son de l'iPod est légèrement réduite quand la recharge et la lecture ont lieu simultanément.

Cela signifie par conséquent que l'iPod peut se retrouver à cours d'énergie pendant la lecture via NDX/5XS.

4.3.6 Entrees numériques 1, 2 et 3

Parametre

Activé:

Nom:

Options

Oui / Non

Définissable par l'utilisateur

Source instable: Oui / Non. Sélectionnez Non sauf si le NDX/5XS montre des difficultés à se caler sur un signal numérique. La sélection de Oui permettra au NDX/5XS de se caler sur des signaux numériques instantles, mais la qualité du son sera légèrement dégradée.

4.4 Le menu Sorties analogiques

Le menu Sorties analogiques permet aux sorties principales DIN ou RCA phono d'être désactivées ou d'être sélectionnées individuellement ou simultanement.

Paramètre Options

Sortie principale: Désactivée / DIN / Phono / DIN-Phono Sélectionnez l'option appropriée à votre installation. Sélectionnez l'option DIN-Phono seulement si les deux sorties sont requises simultanément.

4.5 Le menu Connexion réseau

Le menu Connexion réseau permét d'adapter les paramètres de réseau du NDX/5XS au routeur et au réseau. Les options sont enumeratedées et décrites dans les sections suivantes:

Paramètre Options

Nom: Définissable par l'utilisateur (saisie de texte) Défaut : NDX/5XS-xxxx

Wifi: Nonutilised/Noms reseau Wifi

Statut: Connecté / Non connecté / Pas de signal / Echec ident. / Occupé / Etc.

DHCP: Oui / Non

MAC: Affiche I'adresse MAC du NDX/5XS.

Le paramètre Nom permet de changer le nom par défaut du réseau du NDX/5XS.

Le paramètre WiFi permet deCHOISIR un reseau Wifi et de s'y joindre. Voir notes détaillées sur le réglage d'un réseau Wifi en section 4.5.1.

Le statut du réseau affiche le statut de la connexion réseau en cours.

Le paramètre DHCP permet de modifier les réglages réseau du NDX/5XS. Dans la plupart des cas, il sera approprié de selectionner Oui et de laisser le NDX/5XS réglé sur DHCP. Voir notes sur les connexions réseau à adresse statique (non-DHCP) en section 4.5.2.

Note: Les apparèils installés sur un réseau ont une adresse IP grâce à laquelle ils sont identifiés par tous les autres éléments du réseau. DHCP est un ensemble de règles qui permet l'allocation automatique d'adresses pendant que les apparèils se connectent (ou sont allumés lors de la connexion) au réseau. Le NDX/5XS est régileo par défaut pour utiliser DHCP.

Réglages du NDX/5XS

Note: Si le NDX/5XS est connecté au réseau via Wifi et via Ethernet (filaire) à la fois, la connexion Ethernet prendra la priorité.

4.5.1 Réglage de la connexion réseau Wifi

Si le paramètre Wifi est selectionné dans le menu Connexion Réseau, le menu

Selectionnez réseau 3/6

LingNet

GreenNet TomNet

Sélectionnez réseau affichera une

liste des réseaux disponibles. La capacité de ne pas utiliser une connexion Wifi est aussi offerte. Utilisez les touches haut (▲) et bas (▼) de la télécommande pour parcourir la liste et la touche ok/list pour selectionner un réseau.

Note: Le NDX/5XS est compatible avec la plupart des standards Wifi communément utilisés. Les routeurs compatibles avec les normes 802.11b et 802.11g fonctionnement, mais ceux qui sont compatibles avec 802.11n sont recommends pour deGXleurs résultats.

Note: Comme avec tout autre équipement de réseau sans fil, la fiabilité de connexion du NDX/5XS sera affectée à la fois par la performance du routeur réseau et la qualité du signal Wifi. Pour minimiser la possibilité d'une faible fiabilité de connexion, le NDX/5XS ne devrait pas été connecté aux sources audio en réseau en plus d'un « tronçon ». Si d'autres « tronçons » sont nécessaires entre le NDX/5XS et les sources audio en réseau, ceux-ci doivent être cableés.

Note: Le NDX/5XS ne peut pas connecter à un réseau WiFi « cache ».

Si le réseau sélectionné est sécurisé et requiert une phrase de passer ou une clé d'accès pour la connexion, le NDX/5XS affichera un message d'alerte. Appuyez alors sur la touche ok/list de la télécommande pour ouvrir un écran de saisie de texte et saisser la phrase de passer ou la clé d'accès.

Utilisiez les touches numériques/

texte de la télécommande pour saisir la phrase de passer ou la clé d'accès en respectant bien les majuscules et les minuscules. Appuyez sur la touche ok/list de la télécommande lorsqu'la saisie est terminée. Dans l'illustration, la phrase de passée est «flatfish »

Si la connexion au réseau est réussie, le NDX/5XS affichera un écran de confirmation.

Si une phrase de passer ou une clé d'accès Incorrecte est saisie, le NDX/5XS affichera un message d'alerte.

Entrer maintainant vous clé ou mot de passer WiFi.

« ok » pour continuer

flatfish abc

flatfish_

«ok» pour confirmer

Echec

«ok» pour réessayer

Note: Comme mesure de sécurité, un routeur peut aussi exiger la saisie de l'adresse MAC du NDX/5XS avant de l'autoriser à se joindre au réseau WiFi. Ce type de sécurité est connu sous le nom de «filtrage par adresse MAC». L'adresse MAC du NDX/5XS est indiquée à la page « Réglages usine > Statut du système». Note: La phrase de passer/clé d'accès est créé quand le routeur Wifi est initialement configuré et peut être un mot ou une série de lettres et de nombres. Si la phrase de passer/clé d'accès n'est pas connue, vérifie la page de configuration du routeur ou avec la personne qui a initialement installé le routeur.

Note: Si un routeur offre la possibilité de configurations à sécurités multiples, le NDX/5XS offrira automatiquement la plus sécurisée.

Note: Si une sécurisation WEP est utilisé, le routeur doit être réglée sur authentication « auto » ou « ouverte »

Si le réseau seLECTIONné n'est pas sécurisé et ne requiert pas de phrase de passer ou de clé d'accès pour le joindre, le NDX/5XS affichera un message d'alerte. Appuyez sur la touche

Ce réseau WiFi n'est pas sécurisé et ne requiert nicle ou mot de passer.

« ok » pour continuer

ok/list de la télécommande

pour connecter immédiatement le NDX/5XS au réseau et afficher l'écran de confirmation.

Note: Les difficultés de connexion sans fil peuvent parfois être résolues en changeant de canal de connexion sans fil dans les réglages du routeur.

4.5.2 Connexion reseau non-DHCP (statique)

Si DHCP est désélectionné dans le menu Connexion réseau, cinq autres paramètres seront affichés.

Connexion réseau 3/7

IP: 192.168.0.80

Masq: 255.255.255.0

IP: Définissable par l'utilisateur (saisie numérique) défaut: 0.0.0.0

Masque: Définissable par l'utilisateur (saisie numérique) défaut: 0.0.0.0

Passerelle: Définissable par l'utilisateur (saisie numérique) défaut: 0.0.0.0

DNS1: Définissable par l'utilisateur (saisie numérique) défaut: 0.0.0.0

DNS2: Définissable par l'utilisateur (saisie numérique) défaut: 0.0.0.0

Ces réglages permettent au NDX/5XS de se connecter à un réseau en utilisant une adresse IP fixe. En scélectionnant chacun d'eux à tour de role, des écrans de saisie numérique seront affichés et devront être complétés par les éléments appropriés de l'adresse IP. Consultez la documentation de votre routeur pour plus de d'information sur la Specification des éléments de configuration d'une adresse IP fixe.

Réglages du NDX/5XS

4.6 Le menu Sortie numérique

Le menu Sortie numérique permet d'activer la sortie numérique et de configurer son format de données.

Sortie Numérique 1/2

Active:

Non

Sortie:

Native

Paramètre Options

Activé: Oui / Non.

La sortie numérique doit'êtreactivéeseulumentsielleestspecifiquementrequise.

Sortie: Native / 96 kHz 24 bit

Selectionnez Native sauf si un convertisseur
numérique-analogique subsequent est
incapable de traiter une frquence
d'horloge native de façon fiable.

4.7 Le menu Ecran en façade

Le menu de réglage de l'écran en façade permet de modifier le comportement de l'écran de la façade du NDX/5XS. Les options sont énumérées et décrites dans les sections suivantes:

Ecran en façade 1/1

Arret auto:

2 mins

Parametre Options

Arret auto: Sélectionnez à partir de la liste.

Arrêt auto déterminée la durée pendant laquelle l'écran restera allumé après l'exécution de la的最后一 opération d'interface. Des durées variant de 10 secondes à 1 heures peuvent être sélectionnées.

Note: Si l'écran a été éteint en utilisant la touche disp de la télécommande, ce réglage aura toujours la priorité sur le réglage Arrêt auto. L'écran s'allumera toujours brievement quand des commandes de contrôle sont reçues.

4.8 Le menu Télecommande

Le menu de réglage de la télécommande permet de configurer les fonctions des touches de navigation de la télécommande (diagramme 4.8.3) et de modifier l'attribution

Télécommande 1/10

Haut/Bas

Gauge/Droite

CD

Radio

des entrées du NDX/5XS à chaque touche de sélection d'entrée de la télécommande (Diagramme 4.8.4).

4.8.1 Fonctions des touches de navigation

La sélection du paramètre

Fonction de H/B du menu

Télécommande ouvre un autre menu qui permet de sélectionner

un des deux modes de fonctionnement des touches haut (5) et bas (6) de la télécommande : Changer source et Inactif. Si Changer source est selectionné, les touches selectionneront les entrées et si Inactif est selectionné, les touches seront désactivées pour ce qui est de la selection des entrées.

Fonction de H/B 1/2

Changer source Inactif

La sélection du paramètre

Fonction de G/D à partir du menu Télecommande ouvrira d'autres menus qui permettront la configuration des touches

gauche (1) et droite (2)

indépendamment pour les entrées iPod, Radio(s), USB et UPnP™. Les options disponibles pour les entrées USB, iPod et UPnP™ sont Piste, Liste et

Inactif. Si Piste est selectionné,

les touches gauche ( et droite () selectionneront la piste suivante ou precedente. Si Lieste est selectionné, les touches remettright le NDX/5XS en mode d'affichage liste, et si Inactif est selectionné, les touches seront désactivées pour ce qui est de la selection des entrées.

Les options disponibles pour l'entrée Radio(s) sont Station,

Présélection, Liète et Inactif.

Si Station est selectionné, les touches gauche ( et droite ( ) selectionneront la station

suivantou precedente. Si Préselection est selectionné, les touches selectionneront la station enregistrree suivant ou precedente. Si Lieste est selectionnée, les touches remettront le NDX/5XS en mode d'affichage liste, et si Inactif est selectionné, les touches seront désactivées pour ce qui est de la selection des stations ou des préselections

4.8.2 Attribution des touches d'entrée

Jusqu'à quatre entrées peuvent être attribuées à chacune des touches de sélection d'entrée de la télécommande. Les attributions

par défaut sont indiquées dans le tableau ci-dessous:

Fonction de G/D

1/4

iPod

Piste

Radios

Stations

USB/iPod

Piste

UPnP

Piste

Changer fonction

1/3

Piste

Liste

Inactif

Changer fonction

1/4

Station

Présélection

Liste

Inactive

Télécommande

4/10

Haut/Bas

Gauge/Droite

CD

Radio

Radio

Entrées NDX/5XS attribuées

Touchede tellecommande

cd:

radio:

pc:

iPod:

tv:

av:

hdd:

aux:

Aucune

FM, DAB, iRadio

UPnP

USB/iPod

Numérique 1

Numérique 2

Numérique 3

Aucune

Sous les paramètres des touches Haut/Bas et Gauche/droite, le menu Télecommande affiche la liste des huit touches d'entrée de la télécommande. La sélection d'une des touches affiche alors

Entrées sur :Radio

1/4

1.FM

1. DAB

2. iRadio

3. Non attribué

la liste des quatre attributions existantes pour cette touche (y compris les non attribuées). Pour changer une attribution, Sélectionnez le numéro de l'attribution à changer et, à partir du menu suivant, Sélectionnez l'entrée désirée.

4.8.3 Touches de navigation de la télécommande

Les touches de navigation (▶ ▲▼) sont situées autour de la touche ok/list.

4.8.4 Touches de selection des entrées

Les touches de selection des entrées (cd, radio, pc, iPod, tv, ad, hdd, aux) sont situées au-dessous des touches de transport (▶▶▶).

4.9 Le menu Automatisation système (Automatisat. Syst.)

Lorsque Automatisation système est activée et que la prise

Remote Out du NDX/5XS est connectée à la prise Remote In d'un préamplificateur (ou amplificateur intégré), lecteur

CD ou DAC de Naim, la télécommande du NDX/5XS et l'application n-Stream permettent de commander l'intégrality du système.

Le menu de réglage Automatisation système comprend cinq éléments. Ils sont expliqués dans les paragraphs suivants.

La sélection de Preamp ou de Naim DAC ouvre un menu qui permet d'ajouter les entrées du préamplificateur ou du DAC aux entrées disponibles à la sélection par l'intérimédiaire des interfaces de la télécommande

du NDX/5XS ou de n-Stream. Ces entrées peuvent être activées, désactivées ou renommées et, en tant qu'entrées « virtuelles » du NDX/5XS, elles peuvent être assignées à des touches d'entrée de la télécommande du NDX/5XS.

La seLECTION de Connexion

NDX/5XS ouvre un menu qui permet de spécifier l'entrée du préamplificateur à laquelle le NDX/5XS est connecté. Cette entree du préamplificateur est

alors automatiquement sélectionnée lors de la seLECTION des entrées du NDX/5XS.

La sélection de Lecteur CD ouvre un menu qui rend disponible la commande du transport des CD à travers l'interface n-Stream du NDX/5XS. Sélectionnez Activé pour activer la commande du

CD et Sélectionnez Entrée utilisée pour spécifique l'entrée du NDX/5XS, du préamplificateur ou du DAC à laquelle le lecteur CD est connecté.

Note: La commande du transport du CD avec la télécommande du NDX/5XS n'est pas possible. L'application n-Stream doit etre utilisée.

La sélection de Réglage avancé ouvre un menu qui donne accès à une gamme de paramètres de configuration avancée. Normalement, ces paramètres n'auront pas besoin d'être régliés. Si nécessaire, contactez vous revendeur, distributeur ou Naim directement pour plus d'information.

4.10 Le menu Réglages usine

Le menu Réglages usine permet d'afficher des informations sur le statut du système du NDX/5XS, d'analyser les commandes de la télécommande, d'effacer les préseLECTIONs de radio, de

réinitialiser automatisation système et de revenir aux réglages par défaut.

Réglages usine 1/5

Statut du système

Ctrl IR Telecomm.

Effacer présélections

Supp. Automatisat. Sys.

Paramètre Options

Statut du système: Sélectionner pour afficher

Ctrl IR Télecomm.: Sélectionner pour afficher

Réinitialiser Auto.Sys.: Oui / Non

Effacer présélections: Oui / Non

Supprimer réglages: Message d'alerte: Réinitialisation. TOUS vos réglages seront perdus. Appuyer sur play sur façon pour continuer.

Le tuner radio multi-mode du NDX/5XS

5 Le tuner radio multi-mode du NDX/5XS

Le NDX/5XS compte un tuner radio multi-mode qui peut receivevoir les transmissions FM et DAB et les flux de radio internet. Le fonctionnement de la FM et du DAB nécessite l'installation du module optionnel et le branchement d'une antennapropriée à l'entrée antenné du panneau arrière. La radio Internet requiert une connexion internet à large bande via un routeur réseau incorporent un pare-feu (firewall) approprié. Le NDX/5XS est capable d'enregister un total de quarante préseLECTIONs (stations préférencées) pour les trois modes de tuner. Sélectionnez l'entrée FM, DAB ou iRadio pour commencer.

5.1 Tuner FM - Rechner des stations

Pour rechercher des stations, appuyez sur les touches prev (▶) ou next (▶) de la télécommande et le tuner se mettra à balayer la bande FM, en s'arrêtant sur les stations dont le signal dépasse un certain seul

Note: L'icone des deux cercles emboîts l'un dans l'autre dans le coin droit de l'écran indique un signal stéreo.

Note: Le seuil de puissance du signal à partir duquel le tuner se bloque et arrêté la recherche de stations peut être modifié dans les menus de réglage du NDX/5XS. Voir Section 4.3.2.

Si les stations sont compatibles RDS, leurs noms, et pas uniquement leurs fréquences, seront affichés. Appuyez sur le bouton info ( ) de la télécommande pour afficher séquentiallyment toute information sur l'émission, le genre de la station s'il est défini, sa fréquence et la puissance du signal. Si les stations ne sont pas compatibles RDS, la touche info n'affichera que la fréquence de la station.

Quand la recherche s'arrête sur une station, vous pouze appuyer à nouveau sur prev (▶) ou next (▶) pour annorer la station et repreneure la recherche ou enregistrer la station en tant que préselection en appuyant sur la touche store de la télécommande.

Appuyer sur la touche ok/list de la télécommande permet d'afficher un menu d'options FM à partir duquel vous pouvez selectionner le mode mono. Le mode mono peut parfois être utile pour réduire le bruit et les interférences.

5.2 Tuner DAB - Rechercher des stations

Quand l'entrée Radio DAB du NDX/5XS est selectionnée pour la première fois, elle doit rechercher des stations. Sélectionnez l'entrée DAB et appuyez sur la touche ok/list de la télécommande

pour commencer la recherche. La progression de la recherche et le nombre de stations trouvées s'afficheront. Quand la recherche est terminée, le NDX/5XS ordonnera les stations alphabetiquement et selectionnera la première station

Les stations DAB peuvent être sélectionnées soit alphabetiquement à tour de role en appuyant sur les touches prev (▶) ou next (▶) de la télécommande, soit en mode liste en appuyant sur la touche ok/list de la télécommande et en parcourant la liste de stations. Utilisez les touches haut (▲) et bas (▼) de la télécommande pour faire dérouler la liste et la touche ok/list pour sélectionner une station. Dans les-listes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir plusrapidement la liste suivant l'ordre alphabétique.

Une fois la station seLECTIONnée, vous pouvez appuyer sur la touche info ( ) de la télécommande pour afficher séquentiellement le genre de la station, la puissance du signal, le débit et toute autre information concernant l'émission.

5.3 Tuner iRadio - Rechercher des stations

Lorsque le NDX/5XS est connecté à un réseau avec accès à internet à haut débit, il téléchargera automatiquement la liste de stations de radio internet disponibles. Quand

3/8

l'entrée iRadio est sélectionnée ultérieurement, un menu en mode liste s'affiche et indique toutes les stations disponibles ordonnées par localisation, genre, localisation du podcast, genre du podcast, nouvelle station et stations les plus populaires. L'écran entrara automatiquement en mode liste et les touches haut (▲), bas (▼), gauche (↓) et ok/ list pourrait donc être utilisées pour parcourir les menus et sélectionner les stations. Dans les listedes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir plusrapidement la liste suivant l'ordre alphabétique.

Quand une station est selectionnée, l'écran du NDX/5XS sortira du mode liste pour revenir en mode normal. Pour entrer à nouveau en mode liste afin de continuer à parcourir les listedes et selectionner des stations, appuyez sur la touche ok/list de la télécommande.

En appuyant sur la touche info ( ) de la télécommande quand une station est en cours de diffusion, vous pouze afficher le nom de la station (stream), le temps écoulé, des informations sur le flux de données, le niveau de tampon et toute information disponible sur l'émission.

Le tuner radio multi-mode du NDX/5XS

Note: Le niveau de tampon indique la quantité de données stockées dans le NDX/5XS et reflète la capacité du réseau à fournir les données au début nécessaire.

Il est possible qu'une station de radio Internet soit « hors ligne » et ne soit pas disponible quand elle est selectionnée. Si cela se produit, un message d'alertes affichera.

5.4 Ajouter des stations iRadio

Le site web Naim Radio Guide permet d'ajouter des stations iRadio qui ne font pas partie de la liste standard du NDX/5XS. Pour acceder au site et ajouter des stations, veuillez suivre les étapes suivantes.

• A l'aide d'un ordinateur connecté au même réseau que le NDX/5XS, accédez à la page: http://naim.vtuner.com
• Entrez l'identification (ID) de votre NDX/5XS à l'endroit indiqué sur la page web. L'ID de l'appareil est son adresse MAC. Pour connaître votre adresse MAC, allez dans Réglages>Réglages usine>Statut du système>Mac.

Note: Vous pouvez enregistrer un nom d'utilisateur et un mot de passer affin que l'adresse MAC ne soit pas requise lors de visites ultérieures.

Pour ajouter des stations, suivez le lien Mes stations ajoutées et replissee les champ s d'information nécessaires. Cliquez sur la flèche pour compléter la procédure.
- Les stations ajoutées seront alors visibles sur la page d'accueil du site Naim Radio Guide.
Pour acceder aux stations à partir du NDX/5XS, selectionnez l'entrée iRadio, puis Stations ajoutées.

5.5 Enregistrer des présélections

Quand la touche store de la
telecommande est appuyee,
I'ecran affiche un menu
qui permet de confirmer
I'enregistrement de la
préselection et offre la possibilité
de renommer ou de supprimer
une préselection enregistrée.

La selection de l'option

enregister ouvre un menu

qui permet d'enregistrer lastation en tant qu'une des

quarante préseLECTIONs possibles. Faîtes défilier jusqu'à l'emplacement désiré et appuyez sur ok/list.

La sélection de Renommer

permét d'ouvrir un menu qui offreet la possibilité de renommer une station précédemment enregistrée. Naviguez jusqu'à la préselection à renommer

Renommer		3/4
1	BBCR3	FM
2	BBCR4	FM
3	91.15MHz	FM
4	BBCR1	FM

et appuyez sur la touche ok/list pour ouvrir un écran de saisie de texte. Utilisez les touches numériques/texte de la télécommande en mode saisie de texte pour sélectionner les caractères. Appuyez sur la touche ok/list pour savegarder le nouveau nom de la préselection. Voir Section 3.7 pour une description complète de la saisie de texte.

La sélection de Supprimer ouvre une liste de préseLECTIONs. Faites défilier jusqu'à la préselection souhaïée et appuyez sur la touche ok/list.

Note: Les opérations concernant les présélections (enregistrer, renomer ou supprimer) ne peuvent pas être exécutées directement en mode liste. La touche store doit être appuyée quand le NDX/5XS est en mode lecture normale pour acceder à ces options.

5.6 Utiliser les préselections

Pour sélectionner une préselection, appuyez sur la touche preset de la télécommande pour ouvrir le menu Présections. Faîtes défilier jusqu'à la préselection souhaïée et appuyez sur la touche ok/list.

Présélections		3/20
1	BBCR3	FM
2	BBCR4	FM
3	91.15MHz	FM
4	BBC 6Mus	DAB

Note: Le menu PréseLECTIONs affiche les préselections enregistrées dans les trois modes de radio du NDX/5XS (FM, DAB, iRadio). La selection d'une préselection dans un mode de radio autre que celui en cours fera basculer le NDX/5XS automatiquement dans ce mode.

Note: Il est possible qu'une station de radio Internet enregistrée en tant que préselection soit « hors ligne » et ne soit pas disponible quand elle est sélectionnée ultérieurement. Si cela se produit, un message d'alerte s'affichera.

Note: Si vous appuyez sur la touche preset, la liste des préseLECTIONs s'affichera,quelle que soit l'entrée seLECTIONnée en cours.

L'interface audio UPnP™ du NDX/5XS

6 L'interface audio UPnP™ du NDX/5XS

En plus de fournir la connexion réseau nécessaire à la diffusion de la radio internet, l'interface réseau du NDX/5XS permet la transmission en continu (streaming) et la lecture de fichiers audio stockés sur des serveurs UPnP™. Le NDX/5XS doit être connecté, soit par Wifi soit par câblage Ethernet, à un routeur réseau. Si le routeur fournit une connexion à internet, il doit incorporer un pare-feu (firewall). Si le NDX/5XS est déjà connecté à un réseau, commencez par selectionner l'entrée UPnP™.

6.1 Serveurs UPnP™

Les serveurs UPnP™ comportent une application logicielle qui permet au NDX/5XS, ou à tout autre lecteur compatible UPnP™, de dire des fichiers audio stockés et transmis en continu (streaming) par un autre dispositif sur le réseau. Le serveur UPnP™ est en général un ordinateur domestique MAC ou PC, bien que certains lecteurs NAS (Netword Attached Storage) comportent une application UPnP™.

La version 11 ou ultérieure de Windows Media™ Player intégre un serveur UPnP™ et il existe aussi une variété d'applicationsFERCES UPN™ qui sont compatibles avec les systèmes d'exploitation Windows et Macintosh.

Dans le cas du serveur UPnP™ de Windows, les étapes suivantes doivent être suivies avant que de la musique puisse être transmise en continu vers le NDX/5XS:

• S'assurer que la version 11 ou ultérieure de Windows MediaTM Player est installée
• Activer le partage de fichiers dans Windows Media™ Player. A partir de la boîte de dialogue Options de Media Player, Sélectionner Bibliothèque > configurer le partage... puis Sélectionner Partager mes fichiers multimedia
• S'assurer que le pare-feu (firewall) est configuré pour permettre le partage de fichiers.

6.2 compatibilité des fichiers audio

Les fichiers audio stockés sur les serveurs UPnP™ rattachés au réseau peuvent être en format MP3, M4A, Apple Lossless, AAC, LPCM16/24, FLAC, WMA, WAV, AIFF ou Ogg Vorbis. Les fichiers doivent être libres de toute restriction de lecture liée à la gestion des droits numériques tels que le système FairPlay de Apple iTunes.

6.3 Scanner les serveurs et dire des fichiers

Lorsque I'entree UPnP™ du NDX/5XS est selectionnee,

une liste de serveurs UPnP™ disponibles sur le réseau s'affichera. L'écran enterra automatiquement en mode liste et les touches haut (▲), bas (▼) et ok/list pourront donc être utilisées pour parcourir et seLECTIONner le serveur désire.

Note: Allegro Media Server (montré en illustration) est une application Media Server UPnP™ qui est executée sur des PC Apple ou Windows et donne

Allegro Media Server 4/4

Albums
Artistes
Genres
Listes de lecture

accès à des fichiers media et aux contenus de bibliothèque iTunes à partir de lecteurs media UPnP™ tels que le NDX/5XS.

La maniere dont le serveur UPnP™ est installee définirà

comment les fichiers audio et les listes de lecture qu'il contient seront listedes et affichées. Dans la plupart des cas, l'installation par défaut listera et affichera les fichiers par artiste et album, mais il se peut qu'une liste par genre et des listes de lecture prédéfinies soient aussi disponibles.

Note: Les listes de lecture ne peuvent pas etre generées

ou stockées localement par le NDX/5XS. Celles-ci doivent résider sur le serveur UPnP™ pour pouvoir être lues.

La selection d'une des
catégories de liste de lecture en
utilisant les touches haut () ,bas () et ok/list permet
d'afficher un menu indiquant les éléments qui entrent dans
la catégorie selectionnée. Une catégorie entiere peut etre
seLECTIONnée pour la lecture en utilisant les touches haut () ,bas () ,suivie de play/pause ()

Autrement, la sélection d'une catégorie en utilisant les touches haut (▲), bas (▼) suivie de ok/list affichera la liste entière des pistes contenues dans cette catégorie. Les pistes peuvent alors être sélectionnées pour la lecture en utilisant les touches haut (▲), bas (▼) et ok/list.

Dans les listes longues, les touches numériques/texte peuvent être utilisées pour parcourir la liste plusrapidement par ordre alphabétique.

Une fois que la lecture est en cours, l'écran du NDX/5XS sortira du mode liste pour revenir au mode normal, mode dans lequel les touches de transport de la télécommande (▶▶▶) peuvent être utilisées pour contrôler la lecture. Pour revenir au mode liste afin de continuer à parcourir la liste et à seLECTIONner des pistes, appuyez sur la touche ok/ list.

En appuyant sur la touche info ( ) de la télécommande pendant la lecture, vous pouvez afficher le nom du serveur, le niveau de tampon, le temps de piste écoulé et des informations relatives au flux de données (fichier audio).

Note: Le niveau de tampon indique la quantité de données stockées dans le NDX/5XS et reflète la capacité du réseau à fournir les données au début nécessaire.

L'interface USB/iPod du NDX/5XS

7 L'interface USB/iPod du NDX/5XS

Le NDX/5XS peut dire des fichiers audio stockés sur des clés USB ou sur des appareils iPod ou iPhone connectés à la prise USB de la façon. Commencez par connecter une clé USB, un iPod ou un iPhone à la prise USB, puis sélectionnez l'entrée USB/iPod.

7.1 compatibilité media et fichiers USB

Les clés USB doivent être au format Windows/DOS (FAT/FAT32) pour pouvoir être utilisées avec le NDX/5XS. Les formats Macintosh ne sont pas compatibles.

Le NDX/5XS peut dire des fichiers audio USB s'ils sont dans les formats suivants : MP3, M4A, Apple Lossless, AAC, LPCM16/24. FLAC, WMA, WAV, AIFF et Ogg Vorbis. Les fichiers doivent être libres de toute restriction de lecture liée à la gestion des droits numériques tels que le système FairPlay de Apple iTunes.

7.2 compatibilité et recharge de l'iPod

L'interface audio USB du NDX/5XS est compatible avec les modèles d'iPod de la 5ème génération, tous les modèles d'iPod Touch et les iPhone, iPhone 3 et iPhone 3GS.

Le NDX/5XS peut dire des fichiers audio iPod s'ils sont dans les formats suivants: MP3, M4A, AAC, WAV, AIFF et Apple Lossless.

La batterie de l'iPod se rechargera par défaut lorsque l'iPod est connecté. Les options de recharge de l'iPod peuvent être modifiées dans le menu de réglages de l'entrée USB/iPod. Voir Section 4.3.5.

7.3 Parcourir et dire des fichiers USB

Lorsqu'une clé USB ou un iPhone ou iPod est connecté, et que l'entrée USB/iPod du NDX/5XS est sélectionnée, l'écranenta en mode liste et affichera

USB/iPod

4/18

Brilliant Corners.wav Grace and Danger.wav Nelly The Elephant.wav

Solid Air.wav

I'arborescence des fichiers audio

stockés. Utilisez les touches haut (▲), bas (▼), gauche (↓) et ok/list de la télécommande pour parcourir et selectionner des éléments.

Note: Une clé USB ou un iPod peut être branché ou débranché à tout moment sans risque de dommage.

La sélection d'un dossier affichera la liste des fischiers qu'il contient et la sélection d'un seul fjichier commencerà la lecture. Tous les fischiers contenus dans un dossier seront lus. La lecture peut se faire dans un ordre aléatoire si vous appuyez sur la touche shuffle (2) de la télécommande.

Dans les listes longues, les touches numériques/

texte peuvent être utilisées pour parcourir la liste plusrapidement par ordre alphabetique.

Une fois la lecture en cours, l'écran du NDX/5XS sortira du mode liste pour revenir en mode normal, mode dans lequel les touches de transport (▶▶▶) peuvent être utilisées pour contrôler la lecture. Pour revenir en modeliste afin de continuer à parcourir la liste et Sélectionner d'autres éléments, appuyez sur la touche ok/list.

Pendant la lecture, appuyer sur la touche info ( ) de la télécommande vous permettra d'afficher séquentiellement des informations relatives au flux de données et le temps de piste écoulé.

8 Spécifications du NDX/5XS

Entres audio

Taux d'échéantillonnage supportés : S/PDIF jusqu'à 24 bits 192 kHz

USB: Prise en façade

UPnP™: Lecture UPnP™ haute résolution jusqu'à 24 bits/192 kHz

(WAV et FLAC)

Entres antenne : DAB/FM, WiFi

Gamme de syntonisation : DAB (Bande III et Bande L), FM 87.5-108 MHz

Autres entrées : Ethernet

Sorties audio

Sorties analogiques : DIN et RCA

Sorties ligne fixes (niveau) : 2,1 V rms à 1 Khz

Impedance de sortie : 10 Ω maximum

Impedance de charge minimum : 10 kΩ

Réponse en fréquence : 10 kHz - 20 kHz, +0,1/-0,5 dB

THD+N: 0,1%, 10 Hz - 18 kHz à niveau de sortie maxi.

Réponse en phase : Phase linéaire, phase absolue correcte

Sorties numériques (type) : S/PDIF, BNC 75 Ω

Evolutions

Autres : DAC, Hi-Line, Power-Line

Connectivité

Entrées numériques: BNC, Coaxiale RCA et TOSLINK

Infrarouges: RC5

Entree commande a distance: Jack 3,5mm sur panneau arriere (RC5)

Sortie commande à distance : Jack 3,5mm sur panneau arrêté (RC5) x 2

USB: Prise en façade (Maxi: 5V à 500 mA)

USB : Mini prise sur panneau arriere (pour mise à jour de

logiciel et diagnostics uniquement)

Formats

Formats audio supportés : Radio Internet (Windows Media, Flux MP3, MMS)

Listes de lecture (M3U, PLS)

MP3, AAC (jusqu'à 320 kbits/s, CBR/VBR)

Apple Lossless (depuis un iPod)

Fichier au format Windows Media 9 (jusqu'à 320 kbits/s

WAV et FLAC (jusqu'à 24 bits/96 kHz via UPnP ou USB

seulement)

Fournisseur de radio Internet : – vTuner 5* service complet

Interfaces utilisateur de commande

Façade: Matrice à 9 boutons

Portable : Télecommande et interface n-Stream App optionnelle

pour iPhone, iPod touch et iPad. Application

Tension d'alimentation : 100 V, 115 V ou 230 V, 50/60Hz

Options d'alimentation : Interne intégrée ou externe

Consummation propre: 60 VA (maximum)

Certifications et licences

Certifications : Apple ( Conçu pour iPod , iPhone ) , vTuner Premium

\section*{Caracteristiques physiques}

Dimensions (NDX) : 87 x 432 x 314 mm (H x L x P)

Dimensions (ND5 XS) : 70 x 432 x 301 mm (H x L x P)

Poids (NDX) : 10 Kg

Poids (ND5 XS) : 6,5 Kg

Naim Audio Limited

Southampton Road,

Salisbury,

England SP1 2LN

Tel: [phone]

Fax: [phone]

W: www.naimaudio.com

Note : Spécifications sujettes à révision.
