MODE D'EMPLOI WL93 SHURE

Les modèles Shure WL93 et SM93 sont des micros-cravates électrostatiques à électret, omnidirectionnels et sous-miniatures. Un aspect discret et une réponse en fréquence étudiée en font le choix idéal pour les applications où le microphone est porté sur le corps pour la télévision, le théâtre et la sonorisation de scène. Les deux modèles WL93 et SM93 comprennent un petit élément microphone donnant un son riche et clair comparable à celui de microphones bien plus gros.

Le WL93, prévu pour l'utilisation sans fil, se branche directement à un transmetteur de poche sans fil Shure. Le SM93, prévu pour les applications câblées, comprend un préamplificateur pour le branchement à des connecteurs audio professionnels trois broches (XLR). Le SM93 nécessite une alimentation en duplex. Il fonctionne sur une plage de 11 à 52 V c.c., couvrant ainsi les normes d'alimentation en duplex DIN et IEC.

• Micro-cravate sous-miniature : Taille idéale pour le théâtre, la télévision, les productions vidéo ou film et la sonorisation de scène
• Petit matériel de montage discret
• Son clair et riche comparable à celui de plus gros microphones
• Réponse en fréquence uniforme étendue à courbe de présence étudiée spécialement pour le port sur la poitrine
• L'atténuation des basses contrôle réduit les bruits à basse fréquence des vêtements ou de la salle
• Faible distorsion, large gamme dynamique Courbe de directivité omnidirectionnelle uniforme
• Le préamplificateur (SM93) se fixe sur une ceinture ou un vêtement
• Une large plage de tensions peut être utilisée pour alimenter le préamplificateur (SM93)

VARIATIONS

Version	Câble	Couleur
WL93	1,2 m	Microphone et Cable noirs mats avec accessoires noirs
SM93
WL93-6	1,8 m
WL93T	1,2 m	Microphone et Cable ocres mats avec accessoires ocres
WL93-6T	1,8 m

Connexions

Brancher le connecteur miniature maje à quatre broches (TA4M) à l'extrémité du câble de microphone 93 au préamplificateur fourni (SM93) ou à un système de poche sans fil Shure (WL93).

REMARQUE: Ne pas brancher le microphone 93 directement sur une table de mélange sans utiliser le préamplificateur fourni ou un système de poche.

Montage du microphone

Les barrettes fixe-cravate et le bloc de montage fournis avec le WL93 et le SM93 permettent à l'utilisateur de porter le microphone de diverses manières. Pour obtenir le captage optimum, fixer le microphone sur la poitrine de l'utilisateur. On peut aussi Broquer un son de haute qualité quand le microphone est porté dans les chev-

eux, cousu dans un vêtement ou fixé à un instrument acoustique tel qu'une guitare.

• Barrette fixe-cravate. Un fermoir à ressort se fixe facilement à une cravate, un revers, un chemisier ou une chemise. Le microphone s'encliquette dans le bloc de montage de la barrette. La barrette fixe-cravate double fournie avec le SM93 permet de monter simultanément deux microphones.

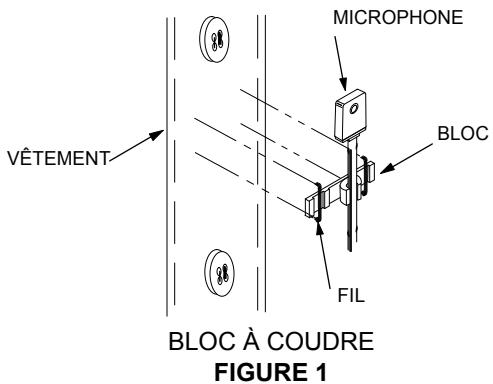

• Bloc à coudre. Ce bloc se coud directement sur un vêtement (Figure 1). Utiliser un fil foncé ou clair selon le besoin en fonction de la couleur du vêtement.

Montage du preamplifcateur SM93

Utiliser l'attache pour ceinture à ressort pour fixer l'amplificateur à une ceinture, la ceinture d'une jupe ou d'un pantalon, ou à l'intérieur d'une poche.

Coupe-vent

L'écran acoustique antivent en mousse fournit réduit le bruit de vent indésirable associé à la prise de son à l'extérieur.

Alimentation du preamplificateur SM93

Alimenter le préamplificateur fourni avec le SM93 à l'aide d'une alimentation en duplex fournissant de 11 à 52 V c.c., par exemple le bloc d'alimentation modèle PS1A de Shure.

Impédance du preamplifcateur SM93

Utiliser une impédance de charge d'au moins 800Ω pour obtenir une gestion maximum des signaux et une distorsion minimum. La charge peut être d'un minimum de 150Ω, mais cela entraînera une réduction du niveau d'échage en sortie. Il est à noter que l'alimentation elle-même peut ajouter une charge (3300 Ω pour le PS1A de Shure) au microphone.

Utilisation d'autres preamplificateurs ou systemes de POCHE

Si le microphone 93 est raccordé à tout AUTRE appareil autre qu'un dispositif de poche sans fil Shure ou le préamplificateur fourni avec le SM93, s'assurer qu'il fournit une source d'alimentation de +5 V c. c. (40 μA minimum) à la broche 2 du connecteur du microphone, comme illustré à la figure 2.

CHARACTERISTIQUES	MICROPHONE WL93 (avec circuit d'essai standard représenté à la figure 6)	MICROPHONE SM93 (avec préamplificateur)
Type	Électrostatique (polarisation d'électret)	Électrostatique (polarisation d'électret)
Courbe de réponse (Figure 3)	50 à 20 000 Hz	80 à 20 000 Hz, atténuation de 12 dB/octave en dessous de 100 Hz
Courbe de directivité	Omnidirectionnelle, uniforme selon la fréquence	Omnidirectionnelle, uniforme selon la fréquence
Impédance de sortie	3000 Ω	Valeur nominale à 150 Ω (90 Ω réelle)Impédance de charge minimum recommmandée : 800 Ω(usage possible avec charges d'un minimum de 150 Ω avec niveau d'écrétage réduit)
Niveau de sortie(1 Pascal = 94 dB NPA)	Tension de circuit ouvert : -38 dBV/Pa(13 mV)	Tension de circuit ouvert : -43 dBV/Pa (7,0 mV)
Niveau d'écrétage en sortie(à 1000 Hz)	0,25 V à 120 dB	-18 dBV (0,13 V) minimum
Distorsion harmonique totale	Inférieure à 1 % à 120 dB	Inférieure à 1 % à 120 dB
NPA maximum	120 dB	120 dB
Gamme dynamique (NPA maximum au niveau de bruit pondéré en A)	102 dB	98 dB
Bruit en sortie (NPA équivalent)	18 dB typique, pondéré en A	22 dB typique, pondéré en A26 dB, pondéré selon DIN 45 405
Captage du renflement(électromagnétique)	S. O.	-4 dB équivalent NPA dans un champ de 1 mOe(60 Hz)
Rapport signal/bruit	76 dB à 94 dB NPA (IEC 651)	72 dB à 94 dB NPA (IEC 651)
Polarité	Une pression positive sur le diaphragme du microphone produit une tension positive sur les broches 3 et 4 par rapport à la broche 1 (masse)*	Une pression positive sur le diaphragme du microphone produit une tension positive sur la broche 2 par rapport à la broche 3 du connecteur de cable de sortie préamplificateur
Tension de service recommandée	2 à 10 V; 5 V nominaux (broche 2 par rapport aux broches 3 et 4)	11 à 52 V c.c. duplex. Protégé contre les inversions de polarité
Consommation de courant	40 mA typiques	0,33 mA
Environnement	Températures de fonctionnement : -18 à 57 °CTemporatures de stockage : -29 à 74 °C	Températures de fonctionnement : -18 à 57 °CTemporatures de stockage : -29 à 74 °C
Câble	Noir de 1,27 m, intégré, à deux conducteurs, blindé, à connecteur miniature type TA4F (WL93T : Ocre de 1,27 m)	Noir de 1,27 m, intégré, à deux conducteurs, blindé, à connecteur miniature type TA4F
Corps	Microphone : Corps noir en thermoplastique à grille en acier inoxydable	Microphone : Corps noir en thermoplastique à grille en acier inoxydablePréamplificateur : Corps en acier à finition noire nonréfléchissante, attaché pour ceinture noire et chromée
Poids net	Microphone : 16 g
		Microphone : 16 gPréamplificateur : 118 g

• Produit une tension positive à la broche 2 du connecteur à trois broches du récepteur sans fil Shure L4/EC4.

Accessoires fournis

Préamplificateur (SM93) 90A4360

Coupe-vent noir (WL93, SM93). RK355WS*

Barrette fixe-cravate noire (WL93, SM93). RK354SB*

Barrette fixe-cravate double noir (SM93). RK307DB

Coupe-vent ocre (WL93T). RK304T**

Barrette fixe-cravate ocre (WL93T). RK304T**

Bloc de montage à coude noir (WL93, SM93) 65B1733

Bloc de montage à coude ocre (WL93T) 65B1733A

Fourre-tout pour le transport à fermeture éclair 26A13

Pièces de rechange fournies en multiples de 4. * RK304 comprend 2 barrettes fixe-cravate et 2 coupe-vent.

Accessoiresn OPTION

Interrupteur marche-arrêt en ligne. WA360

Homologation

Autorisé à porter la marque CE. Conformé à la directive CEM européenne 89/336/CEE. Conformé aux critères applicables de test et de performances de la norme européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d'industrie légère (E2).
