PGX - Système de microphone sans fil SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil
Caractéristiques techniques principales	Fréquence de fonctionnement : 518 - 542 MHz, Modulation : FM, Réponse en fréquence : 50 Hz - 15 kHz
Alimentation électrique	Piles AA (1,5 V), autonomie d'environ 8 heures
Dimensions approximatives	Récepteur : 210 x 44 x 160 mm, Émetteur : 240 x 50 x 50 mm
Poids	Récepteur : 1,2 kg, Émetteur : 0,2 kg
Compatibilités	Compatible avec les systèmes de sonorisation professionnels et les équipements audio
Type de batterie	Pile alcaline AA
Tension	1,5 V
Puissance	10 mW (max)
Fonctions principales	Transmission sans fil, réglage de fréquence automatique, indicateur de niveau de batterie
Entretien et nettoyage	Nettoyer le microphone avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour les composants principaux
Sécurité	Utiliser uniquement des piles recommandées, éviter les environnements humides
Informations générales utiles	Idéal pour les présentations, concerts et événements en direct

FOIRE AUX QUESTIONS - PGX SHURE

Comment appairer le récepteur et l'émetteur du SHURE PGX ?

Pour appairer le récepteur et l'émetteur, allumez d'abord le récepteur, puis allumez l'émetteur. Appuyez sur le bouton 'Sync' du récepteur, puis appuyez sur le bouton 'Sync' de l'émetteur pour qu'ils se connectent.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau du volume sur le récepteur et l'émetteur. Assurez-vous également que les piles de l'émetteur sont suffisamment chargées. Testez différentes positions pour le récepteur et l'émetteur afin d'améliorer la qualité du signal.

Comment changer la fréquence du SHURE PGX ?

Pour changer la fréquence, utilisez le bouton de sélection de fréquence sur le récepteur. Choisissez une fréquence libre et assurez-vous que l'émetteur est réglé sur la même fréquence.

Le système ne s'allume pas, que faire ?

Vérifiez que le récepteur et l'émetteur sont correctement alimentés. Assurez-vous que les piles de l'émetteur sont installées correctement et qu'elles ne sont pas épuisées. Vérifiez également que le câble d'alimentation du récepteur est bien branché.

Comment résoudre des interférences de signal ?

Changez la position du récepteur pour éviter les obstacles ou les sources d'interférences. Essayez de changer la fréquence sur le récepteur et l'émetteur. Assurez-vous également que le système est à distance d'autres appareils sans fil.

Puis-je utiliser le SHURE PGX avec d'autres microphones ?

Le SHURE PGX est conçu pour fonctionner avec des microphones compatibles de la même gamme. Vérifiez la compatibilité avant d'utiliser un autre microphone.

Comment savoir quand il est temps de remplacer les piles ?

Surveillez l'indicateur de batterie sur l'émetteur. Si l'indicateur clignote ou si vous remarquez une baisse de performance audio, remplacez les piles immédiatement.

Le son est coupé, que faire ?

Vérifiez si l'émetteur est toujours allumé et que les piles ne sont pas épuisées. Assurez-vous que le récepteur est à portée de l'émetteur et qu'il n'y a pas d'obstacles entre les deux.

MODE D'EMPLOI PGX SHURE

La nouvelle espèce de systèmes sans fil shure

Créé pour les musiciens et présentateurs actifs qui en plus gèrent leur propre son, le système PGX sans fil de Shure améliore le spectacle et simplifie la mise en service.

Grâce à des innovations telles que la sélection automatique des fréquences et le réglage automatique de l'émetteur, le système sans fil est plus rapide et complètement sans soucis. Les systèmes PGX comprennent maintenant la compression-expansion de référence audio brevetée de Shure qui leur permet de fournir un son clair et cristallin d'une qualitéigne de la confiance des ingénieurs du son professionnels.

PGX propose un besoin de 8 systèmes et des systèmes sans fil à l'épreuve des tournées pour micros pour guitare, instrument et voix — notamment les microphones voix SM58® légendaires. En sans fil, le besoin qui SONNE le moins est le plus simple : celui du leader du concert en direct.

Table des matières

Composants des systèmes 12

Caractéristiques du récepteur PGX4. 13

Panneau frontal. 13

Panneau arrière 13

Émetteur à main PGX2 14

Changement des piles 14

Réglage du gain 14

Émetteur de poche PGX1 15

Port de l'émetteur de poche 15

Changement des piles 15

Réglage du gain 15

Mise en service d'un système unique. 16

Mise en service de systèmes multiples. 17

Sélection manuelle des fréquences (récepteur seulement) 17

Dépannage 18

Verrouillage et déverrouillage des commandes 18

Couleur chromatique 19

Pièces de rechange. 20

Tous les systèmes comprennent

• Récepteur PGX4
• 2 piles AA
• Bloc d'alimentation
• Guide d'utilisation

Les systèmes pour chanteur comprennent

• Capsule de microphone (choix entre PG58, SM58®, SM86 et Beta 58A®) Émetteur à main PGX2
• Pince de microphone

Les systèmes à micro-cravate, à microphone de casque et d'instrument complètent

Émetteur de poche PGX1 - Microphone (choix entre WL93, WH20 et Beta 98H/CTM)

Les systèmes pour guitare comprennent

• Émetteur de poche PGX1
• Câble de guitare de fiche 1/4 po à mini-connecteur à 4 broches

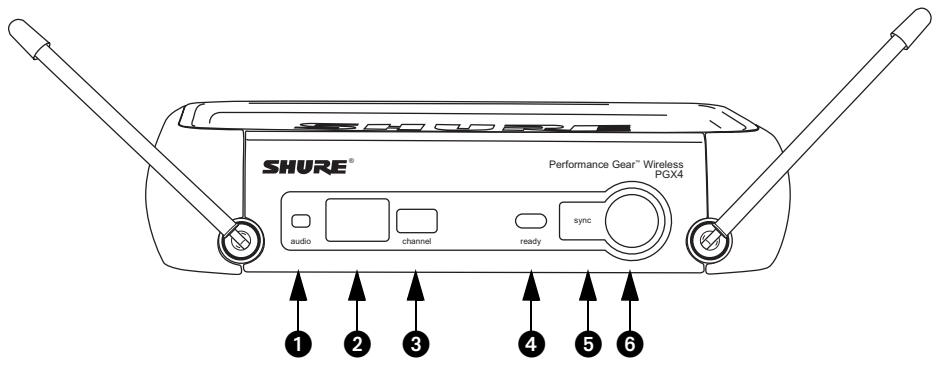

Panneau frontal

1 DEL audio

Indique l'intensité du signal audio d'entrée : vert pour normal, jaune pour fort, rouge pour pointe.

2 Écran à DEL

Voir "Mise en service d'un système unique" à la page 16.

Bouton canal

Voir "Mise en service d'un système unique" à la page 16.

4 DEL prêt

Un témoin vert indique que le système est prêt à l'emploi.

5 Port infrarouge (IR)

Diffuse un signal IR vers l'émetteur.

Bouton sync

Appuyer dessus pour synchroniser les fréquences de l'émetteur et du récepteur.

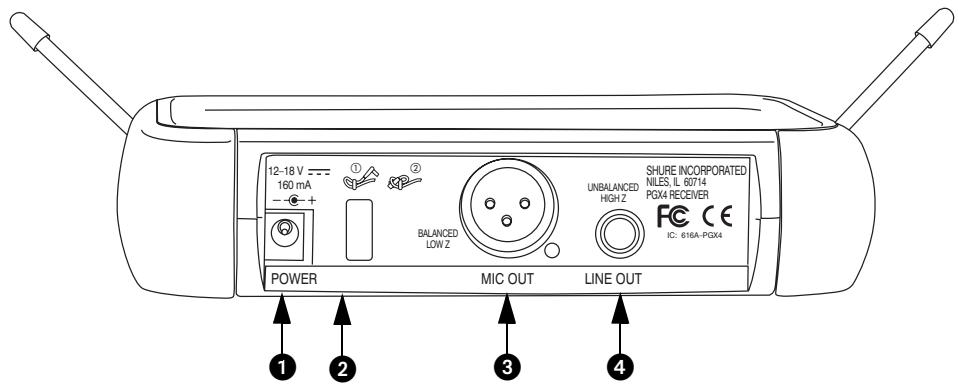

Panneau arrêté

1 Jack d'adaptateur c.a. Dispositif de fixation du cordon de l'adaptateur

3 Jack de sortie microphone symétrique XLR 4 Jack de sortie asymétrique 1/4 po

Émetteur à main PGX2

Témoin d'alimentation / infrarouge (IR) / coupure du son

Vert	Prêt
Vert clignotant	Commandes verrouillées (voir page 16)
Jaune	Coupure du son activée
Rouge clignotant	Transmission IR en cours
Rouge allumé en permanence	Énergie de la pile presque épuisée
Rouge s'allumant par impulsions au démarrage	Énergie de la pile épuisée (il faut changer les piles pour pouvoir allumer l'émetteur)
Rouge s'allumant par impulsions après la synchronisation	Émetteur et récepteur incompatibles; contacter le revendeur Shure

2 Interrupteur marche-arrêt / coupure du son

Appuyer et maintenir enfoncé pour permettre en marche ou arrêter. Appuyer et relâcher pour activer ou désactiver la coupure du son.

3 Port IR

Reçoit le faisceau infrarouge permettant de synchroniser les fréquences. Lorsque l'on utilise de multiples systèmes, seul un port IR d'émetteur doit être exposé à la fois.

Changement des piles

• L'autonomie estimée des piles alcalines est d'environ 8 heures.
• Lorsque le témoin de l'émetteur s'allume en rouge, les piles doivent être remplacées immédiatement, comme indiqué sur la droite.

Réglage du gain

• Pour accéder à l'interrupteur de réglage du gain, dévisser la capsule du microphone.
• Deux réglages de gain existent sur le PGX2. Déplacer le sélecteur de l'interrupteur à l'aide d'une pointe de stylo ou d'un petit tournevis.

0 dB : Spectacles vocaux d'ambiance et normaux. -10 dB : À utiliser uniquement si l'audio est distordu à cause de niveaux de voix élevés.

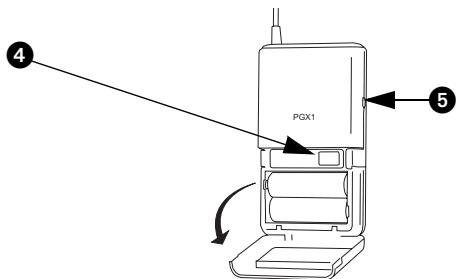

Émetteur de poche PGX1

Témoin d'alimentation / infrarouge (IR) / coupure du son

Vert	Prêt
Vert clignotant	Commandes verrouillées (voir page 16)
Jaune	Coupure du son activée
Rouge clignotant	Transmission IR en cours
Rouge allumé en permanence	Énergie de la pile presque épuisée
Rouge s'allumant par impulsions au démarrage	Énergie de la pile épuisée (il faut changer les piles pour pouvoir allumer l'émetteur)
Rouge s'allumant par impulsions après la synchronisation	Émetteur et récepteur incompatibles; contacter le revendeur Shure

2 Interrupteur marche-arrêt / coupure du son

Appuyer et maintenir enfoncé pour mettre en marche ou arrêter. Appuyer et relâcher pour activer ou désactiver la coupure du son.

3 Jack d'entrée à 4 broches du microphone 4 Port IR

Reçoit le faisceau infrarouge permettant de synchroniser les fréquences. Lorsque l'on utilise de multiples systèmes, seul un port IR d'émetteur doit être exposé à la fois.

Interrupteur de réglage du gain (voir ci-dessous)

Port de l'émetteur de poche

• Accrocher l'émetteur à une ceinture ① ou glisser une sangle de guitare dans l'attache de l'émetteur ② comme illustré. Pour une ceinture, faire glisser l'émetteur jusqu'à ce que la ceinture soit appuyée contre la base de l'attache.

Changement des piles

L'autonomie estimée des piles alcalines est d'environ 8 heures. Lorsque le témoin de l'émetteur s'allume en rouge, les piles doivent être remplacées immédiatement, comme indiqué sur la gauche.

Réglage du gain

• Il y a trois réglages de gain sur le PGX1 :
• mic : Microphone 0 : Guitare -10 : À utiliser uniquement si l'audio est distordu à cause de niveaux d'entrée élevés

Mise en service d'un système unique

Dans toute installation sans fil, chaque paire émetteur-récepteur doit être réglée à la même fréquence ou au même canal. Le système sans fil PGX utilise la mise en service automatique de l'émetteur pour synchroniser les canaux de l'émetteur et du récepteur.

Remarque : les appareils émetteurs tels que les téléphones portables et les radios bidirectionnelles, et les appareils numériques tels que les lecteurs de CD et les processeurs d'effet, peuvent perturber les transmissions audio sans fil. Garder les émetteurs et récepteurs PGX à distance de ce type d'appareils et d'autres sources potentielles de parasites.

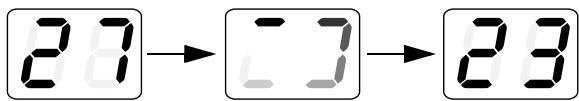

1. Sélection automatique des fréquences

Appuyer sur le bouton canal et le relâcher. Ceci balaie les fréquences à la recherche d'un canal inutilisé et règle le récepteur sur ce canal.

L'écran à DEL affiche le canal actuel

Appuyer sur le bouton canal pour rechercher un canal inutilisé

channel

Le système recherche le canal disponible le plus clair

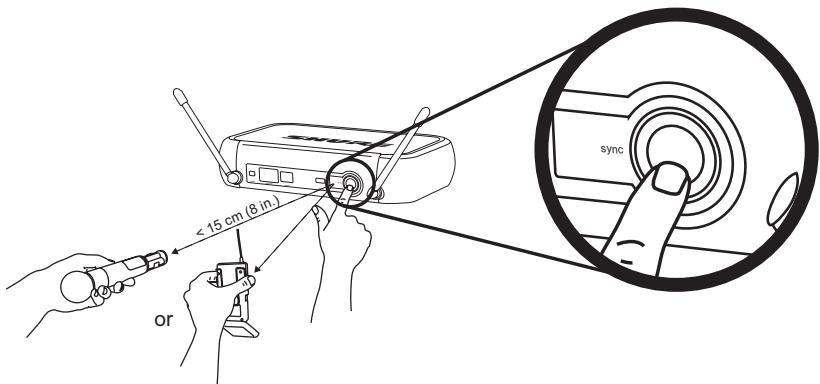

2. Mise en service automatique de l'émetteur

Ouvrir le compartiment pile de l'émetteur pour exposer le port infrarouge (IR) (voir pages 14 et 15).

Lorsque le port IR de l'émetteur est exposé en face du récepteur, appuyer sur sync.

Quand le témoin prêt du récepteur s'allume, le système est prêt à l'emploi. Fermer la porte du compartiment pile de l'émetteur.

Mise en service de systèmes multiples

Voir le guide des fréquences et canaux inclus pour plus de renseignements sur les canaux compatibles.

Les installations de systèmes multiples nécessitent l'utilisation de groupes et de canaux. Dans le panneau à DEL, le chiffre de gauche indique le groupe actuel et celui de droite le canal actuel.

le chiffre de gauche est le groupe

le chiffre de droite est le canal

Procédure comme suit lorsque l'on utilise de multiples systèmes PGX dans une seule installation :

1. Mettre tous les récepteurs en marche et tous les émetteurs sur arrêt.
2. S'assurer que le nombre de groupe est le même sur tous les récepteurs. Si nécessaire, utiliser la sélection manuelle des fréquences (décrite ci-dessous) pour régler tous les récepteurs sur un groupe unique.
3. Effectuer la procédure de sélection automatique des fréquences sur le premier récepteur (voir page 16).
4. Mettre en marche le premier émetteur.
5. Effectuer la procédure de mise en service automatique de l'émetteur (voir page 16).

Laisser l'émetteur en marche. Répéter les étapes précédentes pour chaque système.

S'assurer que seul un port IR d'émetteur est exposé lorsque l'on synchronise un système.

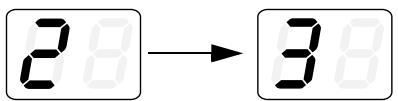

Sélection manuelle des fréquences (récepteur seulement)

Pour sélectionner manuellement un groupe ou un canal, appuyer sans relâcher sur le bouton canal. L'affichage alterne entre le numéro de groupe et le numéro de canal.

Relacher le bouton canal quand l'un de ces numéros est affiché pour faire clignoter ce numéro.

Appuyer sur le bouton canal quand l'un de ces numéros clignote pour augmentation la valeur de un.

pour changer la valeur du groupe, relâcher le bouton canal lorsque le premier chiffre affiche...

... puis appuyer sur le bouton canal pour augmenter la valeur.

pour changer la valeur du canal, relâcher le bouton canal lorsque le second chiffre affiche...

... puis appuyer sur le bouton canal pour augmenter la valeur.

Pour activer un groupe ou canal nouvellement sélectionné, attendre simplement que le numéro s'arrête de clignoter.

Dépannage

Problème	État du tímeoin	Solution
Son faisible ou inexistant	Témoin d'alimentation de l'émetteur allumé, DEL des récepteurs allumées	• Effectuer la mise en service automatique de l'émetteur (voir page 16) • Vérifier tous les branchements de la sonorisation
	DEL du récepteur éteinte	• S'assurer que l'adaptateur c.a. est correctement branché dans une prise électrique et dans le connecteur d'entrée c.c. du panneau arrêté du récepteur • S'assurer que la prise électrique c.a. fonctionne et fournit la tension correcte
	Témoin d'alimentation de l'émetteur allumé ou clignotant en rouge	• Remplacer les piles de l'émetteur • Si le tímeoin continue à clignoter en rouge après le changement des piles, il se peut que l'émetteur et le récepteur aient des bandes de fréquences incompatibles. Contacter le revendeur Shure pour obtenir de l'aide.
	Témoin d'alimentation de l'émetteur éteint	• Allumer l'émetteur • S'assurer que les bornes + et - des piles correspondant aux bornes de l'émetteur • Insérer des piles neuves
Distorsion ou salves de parasites indésirables		• Éliminer toutes les sources proches de parasites haute fréquence (lecteurs de CD, ordinateurs, effets numériques, systèmes de contrôle par écouteur interne, etc.) • Changer le récepteur et l'émetteur pour lesmettre à une fréquence différente • Réduire le niveau de gain de l'émetteur • Remplacer les piles de l'émetteur • Si l'on utilise de systèmes multiples, changer la fréquence d'un des systèmes actifs
Le niveau de distorsion augmenteprogressivement	Témoin d'alimentation de l'émetteur allumé ou clignotant en rouge	• Remplacer les piles de l'émetteur
Niveau sonore différent de celui d'une guitare ou d'un microphone câblé(e) ou variable selon les guitares utilisées		• Régler le gain de l'émetteur selon le besoin
Impossible d'allumer l'émetteur	Témoin de l'émetteur clignotant en rouge	• Remplacer les piles de l'émetteur

Verrouillage et déverrouillage des commandes

Le verrouillage des commandes du système empêche de couper le son ou de changer de canal accidentellement durant le spectacle.

Émetteur

Pour verrouiller les commandes : l'émetteur étant éteint, maintenir enfoncé le bouton de mise sous tension Ⓞ jusqu'à ce que la DEL verte clignote (±5 secondes).

Pour déverrouiller les commandes : l'émetteur étant allumé, maintenez enfoncé le bouton de mise sous tension jusqu'à ce que la DEL verte clignote (±5 secondes).

Récepteur

Pour verrouiller le canal : maintenir le bouton canal jusqu'à ce que les numéros clignotent (±10 secondes).

Pour déverrouiller le canal : maintenir le bouton canal jusqu'à ce que les numéros clignotent (±5 secondes).

Caractéristiques

Système	Plage de fonctionnement	100 m (300 pi)Remarque : la portée réelle dépend de l'absorption et de laréflexion des signaux HF, ainsi que des parasites
	Réponse en fréquence audio+/- 2 dB	Minimum : 45 HzMaximum : 15 kHz(La fréquence du système global dépend de l'élement microphone utilisé.)
	Distorsion harmonique totaleRéf. +/-33 kHz de déviation, 1 kHzde tonalité	0,5 %, typique
	Gamme dynamique	>100 dB, pondéré en A
	Plage de températures defonctionnement	-18 °C (0 °F) à +50 °C (+122 °F)Remarque : les caractéristiques de la pile peuvent limiter cette plage
	Polarité audio de l'émetteur	Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe du jack téléphone WA302)produit une tension positive à la broche 2 (par rapport à la broche 3 de la sortie basse impédance) et la pointe de la sortie haute impédance de 1/4 po.
PGX1Émetteur depoche	Niveau d'entrée audio	-10 dBV maximum lorsque le gain est régisé en position « mic »+10 dBV maximum lorsque le gain est régisé à 0 dB+20 dBV maximum lorsque le gain est régisé à -10 dB
	Plage de réglage de gain	30 dB
	Impédance d'entrée	1 MΩ
	Sortie de l'émetteur RF	30 mW maximum (dépend des réglementations applicables dans le pays)
	Dimensions	108 mm H x 64 mm L x 19 mm P (4,25 x 2,50 x 0,75 po)
	Poids	81 grammes (3 oz) sans les piles
	Boîtier	Boîtier en polycarbonate moulé
	Alimentation	2 piles alcalines ou rechargeables de taille AA
	Autonomie des piles	>8 heures (pile alcaline)
PGX2Émetteur àmain	Niveau d'entrée audio	+2 dBV maximum en position -10 dB-8 dBV maximum en position 0 dB
	Plage de réglage de gain	10 dB
	Sortie de l'émetteur RF	30 mW maximum (dépend des réglementations applicables dans le pays)
	Dimensionsy compris la capsule SM58	254 mm x 51 mm de diamètre (10 x 2 po)
	Poids	290 grammes (10,2 oz) sans les piles
	Boîtier	Poinée et réceptacle des piles en PC/ABS moulé
	Alimentation	2 piles alcalines ou rechargeables de taille AA
	Autonomie des piles	>8 heures (pile alcaline)
PGX4Récepteur	Dimensions	40 mm H x 181 mm L x 104 mm P (1,6 x 7,125 x 4,1 po)
	Poids	327 g (11,5 oz)
	Boîtier	ABS
	Niveau de sortie audioRéf. +/-33 kHz de déviation avec 1 kHz de tonalité	Connecteur XLR (dans 600 Ω de charge) : -19 dBVConnecteur 1/4 po (dans 3000 Ω de charge) : -5 dBV
	Impédance de sortie	Connecteur XLR : 200 Ω1/4Connecteur 1/4 po : 1 kΩ
	Sortie XLR	Impédance symétriqueBroche 1 : Masse (blindage du cable)Broche 2 : AudioBroche 3 : Non audio
	Sensibilité	-105 dBm pour 12 dB SINAD, typique
	Suppression de la fréquence-image	>70 dB, typique
	Alimentation	12-18 V c.c. à 150 mA, provenant d'un bloc d'alimentation externe

Pièces de rechange

Tous systèmes	Adaptateur de pied de microphone (PGX2)	WA371
	Mallette de transport	94A8429
Propre à chaque système	Adaptateur c.a. (120 V c.a., 60 Hz)	PS20
	Adaptateur c.a. (230 V c.a., 50/60 Hz, Europlug)	PS20E
	Adaptateur c.a. (230 V c.a., 50/60 Hz, Royaume-Uni)	PS20UK
	Adaptateur c.a. (100 V c.a., 50/60 Hz)	PS20J
	Adaptateur c.a. (220 V c.a., 50 Hz, Chine)	PS20CHN
	Capsule PG58 avec grille	RPW108
	Capsule SM58 avec grille (PGX2/SM58)	RPW112
	Capsule SM86 avec grille (PGX2/SM86)	RPW114
	Capsule BETA 58 avec grille (PGX2/BETA 58)	RPW118
	Grille argent mat (PGX2/SM58)	RK143G
	Grille argent mat (PGX2/SM86)	RPM226
	Grille argent mat (PGX2/BETA 58)	RK265G
	Attache pour ceinture	44A8030
Accessoires en option	Grille noire (PGX2/BETA 58)	RK323G
	Sac à glissière (PGX1)	26A13
	Sac à glissière (PGX2)	26A14
	Plateau de rack universal	URT

Les transmetteurs modèle Shure PGX1 et PGX2 :

Type accepté sous FCC partie 74 (FCC ID: « DD4SLX1 » et « DD4SLX2 »). Certifié par IC au Canada sous RSS-123 et RSS-102 (« IC: 616A-SLX1 » et « IC: 616A-SLX2 »). Conforme aux exigences essentielles de la directive européenne R&TTE 99/5/CE (ETSI EN 300 422, partie 1 et 2, ETSI EN 301 489, partie 1 et 9) et sont autorisés à porter la marque CE.

Le récepteur modèle Shure PGX4 :

Autorisé aux termes de la clause de Déclaration de conformité de la FCC section 15B. Certifié par IC au Canada sous RSS-123 (« IC: 616A-PGX4 »). Conforme aux exigences essentielles de la directive européenne R&TTE 99/5/CE (ETSI EN 300 422, partie 1 et 2, ETSI EN 301 489, partie 1 et 9) et sont autorisés à porter la marque CE.

Les blocs d'alimentation PS20E et PS20UK :

Conforme aux spécifications IEC 60065 et sont autorisés à porter la marque CE.

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences possibles.

Ce matériel radio est prévu pour une utilisation en spectacles musicaux professionnels et applications similaires.
