ARD 5050 - Autoradio TAMASHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur cassette stéréo et tuner FM/AM
Marque	TAMASHI
Modèle	ARD 5050
Dimensions (châssis)	178 (largeur) × 50 (hauteur) × 150 (profondeur) mm
Poids net	1,7 kg
Poids brut	2,0 kg
Alimentation	Courant continu 11-16 V, négatif à la masse
Puissance de sortie	25 W + 25 W (max), 15 W + 15 W à 10% de distorsion
Impédance haut-parleur	4 à 8 ohms
Gammes d’ondes radio	FM (87,5-108 MHz), MW (522-1620 kHz), LW (144-281 kHz)
Lecteur cassette	Stéréo 4 pistes, 2 canaux, inversion automatique, vitesse 4,75 cm/s
Présélections mémoire	6 stations par bande (FM1, FM2, FM3, MW, LW) – mémorisation et balayage
Fonctions de recherche	Recherche manuelle, automatique (SEEK) et balayage (SCAN)
Réglages sonores	Volume, balance, tonalité, loudness
Commutateur local/distance	LO/DX pour atténuation de sensibilité en zone forte
Fusibles	1 A (circuit de charge fil orange) et 5 A (alimentation générale)
Entretien	Nettoyage des têtes et cabestan tous les mois ou 50 h avec cassette spéciale ou coton-tige et alcool
Température de fonctionnement	Utilisation dans véhicule: éviter chaleur excessive, ranger cassettes à l'abri du soleil

FOIRE AUX QUESTIONS - ARD 5050 TAMASHI

Comment installer l'autoradio ARD 5050 ?

Débranchez d'abord la borne + de la batterie. Repérez l'emplacement dans la console ou le tableau de bord (ouverture 182×53 mm). Introduisez le boîtier et repliez les ergots vers l'extérieur avec un tournevis. Fixez la patte de fixation arrière sur le boîtier et sur le châssis métallique du véhicule.

Quels branchements électriques sont nécessaires ?

L'appareil fonctionne en 12 V continu avec négatif à la masse. Le fil orange (charge de la batterie interne) doit être connecté à une borne permanente 12 V (ex: batterie). Utilisez les fusibles fournis : 1 A sur le fil orange et 5 A pour l'alimentation générale. Ne remplacez que par des fusibles identiques.

Comment régler le volume, la balance et la tonalité ?

Tournez le bouton Marche/Arrêt/Volume (1) dans le sens horaire pour augmenter le volume. Tirez ce bouton pour accéder à la balance : tournez à droite pour les haut-parleurs droits, à gauche pour les gauches. Repoussez-le. Le bouton (2) permet de régler la tonalité (aigus/graves).

Comment utiliser la fonction Loudness ?

Appuyez sur la touche LOUDNESS (12) pour renforcer les graves et les aigus à bas volume. Le symbole LOU s'affiche. Appuyez à nouveau pour désactiver.

Comment écouter une cassette ?

Mettez l'appareil en marche, puis insérez une cassette dans la trappe (5) avec la bande apparente à droite. La lecture démarre automatiquement. Pour l'avance rapide, appuyez à mi-course sur la touche 3 (éjection) ; une légère pression supplémentaire reprend la lecture. N'oubliez pas d'éjecter la cassette quand vous ne l'utilisez pas.

Comment syntoniser une station de radio ?

Sélectionnez la bande (FM1/FM2/FM3/MW/LW) avec la touche BAND (15). Pour une recherche manuelle, utilisez les touches UP/DN (9). Pour une recherche automatique, appuyez sur SEEK (14) – la recherche s'arrête sur la première station captée. La touche SCAN (13) parcourt les stations avec un arrêt de 5 secondes sur chaque.

Comment mémoriser une station ?

Syntonisez la station souhaitée, puis appuyez sur la touche ME (4). Le symbole CH clignote. Appuyez sur une touche de présélection (1 à 6). Le chiffre s'affiche et le clignotement cesse. La station est mémorisée dans la bande en cours. Répétez pour jusqu'à 6 stations par bande.

Comment rappeler les stations mémorisées ?

Mettez l'appareil en mode radio et sélectionnez la bande avec BAND (15). Appuyez sur la touche de présélection (1 à 6) correspondant à la station. Vous pouvez aussi utiliser P.SCAN (11) pour balayer automatiquement toutes les présélections de la bande : chaque station est écoutée 5 secondes.

Comment nettoyer les têtes de lecture ?

Nettoyez la tête et le cabestan une fois par mois ou après 50 heures d'utilisation. Utilisez une cassette de nettoyage spéciale ou un coton-tige imbibé d'alcool (après avoir débranché l'appareil). Ne grattez pas la surface de la tête.

Quelles précautions prendre avec les cassettes ?

Retirez la cassette si l'appareil n'est pas utilisé. Évitez les cassettes C120 qui peuvent endommager le mécanisme. Rangez les cassettes dans leur boîte, à l'abri de la chaleur, du soleil et des champs magnétiques. Si la bande est détendue, retendez-la avec un crayon avant insertion.

MODE D'EMPLOI ARD 5050 TAMASHI

Un mauvais branchement peut endommager gravement votre auto-radio, aussi nous vous conseillons de lire attentivement cette brochure avant l'installation de cet appareil.

INSTALLATION

1. Auto-radio
2. Boitier
3. Tableau de bord ou console
4. Ecrou hexagonal
5. Rondelle frein
6. Rondelle plate
7. Chassis du véhicule
8. Patte de fixation arrière
9. Vis auto-taraudeuse
10. Boulon de fixation arrêté
11. Débranche la borne + de la batterie.
12. Repérez l'emplacement prévu dans la console ou le tableau de bord et vérifiez que les dimensions d'ouverture et de profondeur correspondent avec celles du Boitier.

Au besoin, les agrandir suivant figure n°2 (182x53 mm)

Vérifiez également que l'introduction du Boitier dans le tableau de bord ou dans la console ne génère aucune fonction du véhicule (obstruction d'un circuit de chauffage, etc..)

• Introduisez le Boitier dans l'emplacement que vous avez choisi. À l'aide d'un tournevis, repliez vers l'extérieur les ergots du Boitier-figure 1 bis. Fixez la patte de fixation arrière sur le Boitier et sur le Châssis métallique de la voiture.

Branchement electrique

Figure n°3

Attention

• Cet appareil ne peut fonctionner que sur une alimentation à courant continu 12 v avec le négatif (-) raccordé à la masse (ou châssis) du véhicule.
• Cet auto-radio est équipé d'un circuit de maintien des mémoires alimenté par une batterie rechargeable incorporée. La charge de cette batterie est effectuée par le fil orange. Ce fil sera connecté sur une borne ayant une tension permanente de 12 v (exemple: la borne + de la batterie du véhicule).

Le temps de charge nécessaire pour la batterie interne de l'auto-radio est de 14 H environ, son autonomie, appareil hors de son boîtier, est d'environ 12 H. Après ce délai, il vous faudra de nouveau reprogrammer votre auto-radio.

• Voiture auto-radio est équipée de deux fusibles:
• un fusible de 1 A sur le fil orange pour le circuit de charge,
• un fusible de 5 A pour l'alimentation générale.

Si pour une raison quelconque un de ces fusibles brûlait, il ne faudra le remplacer que par un fusible de même voltm sous peine de provoquer de graves dégâts à toute auto-radio.

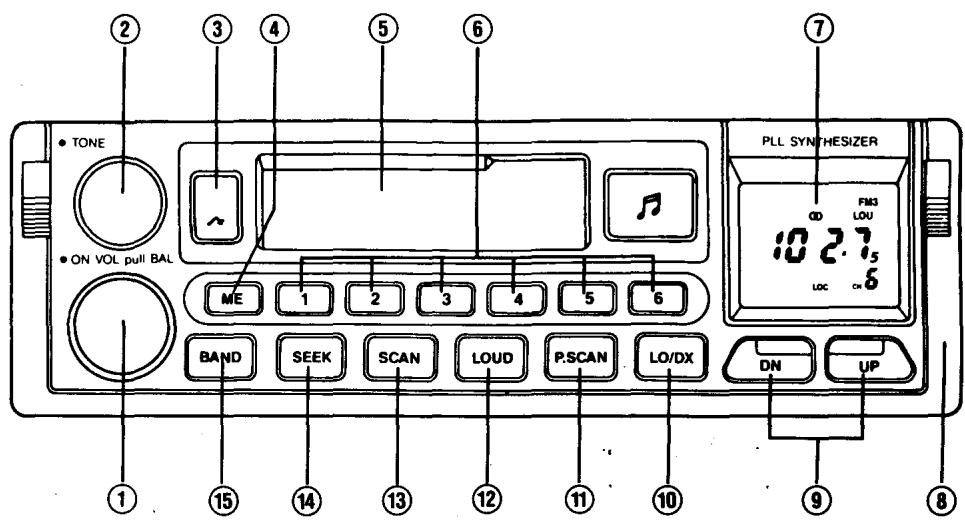

1. Bouton Marche/Arrêt-Volume-Balance
2. Bouton de réglage de tonalité
3. Touche d'éjection de cassette
4. Touche mémoire
5. Trappe d'introduction des cassettes
6. Touches de préselection
7. Afficheur
8. Poignée
9. Touches d'accord
10. Commutateur local/distance
11. Touche de balayage des présélections
12. Touche Loudness
13. Touche de balayage
14. Touche de recherche automatique
15. Touche de commutation de bande (FM1-FM2-FM3-GO-PO)

A. mise en MARCHE

Tournez le bouton Marche/Arrêt (1) dans le sens des aiguilles d'une montre.

Commande de volume:

Tournez le bouton (1) dans le sens des aiguilles d'une montre pour augmenter le volume et inversement pour diminuer le volume.

Commande de balance:

Tirez le bouton (1). Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume des H. P. droits et dans le sens inverse pour augmenter le volume sur les H. P. gauches.

Pour obtenir le même volume sur les H. P. gauches et droits, mettez le bouton sur la position centrale.

Repoussez le bouton.

Tonalite:

Ajustez la tonalité en tournant le bouton (2).

• Touche LOUDNESS (12)

Augmentez les fréquences graves et aigües lorsque le niveau du son est trop bas.

Une pression sur cette touche met le circuit en service avec affichage de l'abréviation LOU. Une autre pression sur cette même touche met hors service le circuit.

B. Utilisation du lecteur cassette

• Mettre en marche l'appareil suivant paragraphe A.
• Introduire une cassette dans l'appareil par la trappe (5) (bande apparente du côté droit).

• Le mécanisme à sensor bloquera automatiquement la cassette dans son logement et la lecture commencera. Avance rapide

La touche 3 est équipée d'un système de verrouillage.

Une pression à mi-course de la touche permet un défilement rapide et continu. Une légère pression à nouveau sur la touche débloque le verrouillage et la lecture reprend.

Attention

Lorsque vous n'utilisez pas votre auto-radio, veillez à libérer le mécanisme en ejectant la cassette.

C. utilisation de la RADIO

Mettre l'appareil en marche suivant paragraphe A.

• Sélectionnez la gamme d'onde voulue par pressions successives sur la touche (15). Chaque pression change de gamme suivant la série FM1-FM2-FM3-MW-LW-FM1, etc...
• Recherche la station souhaitée soit de façon manuelle, soit de façon automatique.
• Recherche manuelle:

Appuyez sur la touche (9) UP pour syntoniser une station sur une fréquence supérieure et sur la touche (9) DN pour syntoniser une station sur une fréquence inférieure.

• Recherche automatique:

Touche SEEK (14)

Une pression sur cette touche et la recherche commence. Elle s'arrête sur la première station reçue. Appuyez à nouveau pour continuer la recherche d'une autre station émettant sur une fréquence supérieure.

• Touche SCAN (13)

Une pression sur cette touche et la recherche commence.

Elle s'arrête sur la première station recue. La fréquence s'affiche sur l'écran et clignote pendant 5 secondes environ, l'appareil part alors de nouveau à la recherche de la station suivante.

Pour arrêter ce cycle et écouter la station recherchée, appuyez de nouveau sur la touche SCAN (13).

D. mise en memoire

Recherchez les stations souhaitées comme expliqué dans les paragraphes précédents.

Lorsque la fréquence de la station est affichée, appuyez sur la touche ME (4). Le symbole CH s'affiche et clignote, appuyez sur une des touches de préselection (6) numérotées de 1 à 6. Le chiffre de la touche sélectionnée s'affiche à côté du symbole CH qui cesse de clignoter. Votre station est mémorisée. Vous pourrez ainsi mettre en mémoire 6 stations dans chacune des bandes FM1-FM2-FM3-LW-MW.

Rappel des stations mémorisées

• Par les touches de préselection de 1 à 6.

Mettre l'appareil en mode radio. Sélectionnez la bande par pression sur la touche BAND (15), et appuyez sur la touche de la station souhaitée.

• Par la touche P. SCAN (11)

Mettre l'appareil en mode radio. Sélectionnez la bande par pression sur la touche BAND (15).

Une pression sur la touche P. SCAN (11), la radio synchronise automatiquement la station sélectionnée sur la touche (1), marque une pause de 5 secondes, puis synchronise la station mémorisée sur la touche (2) et ainsi de suite jusqu'à ce que la touche P. SCAN (11) soit de nouveau enfoncée.

Touche LO/DX

• Atténuateur de sensibilité de l'antenne. Appuyez sur cette touche dans les zones proches d'émetteurs puissants.

Le symbole LO s'inscrit sur l'afficheur.

Nettoyage des TETES

Le contact continu entre la bande, le cabestan et la tête causera une accumulation de dépôt. La tête et le cabestan doivent être nettoyés une fois par mois environ ou au bout de cinquante heures de fonctionnement. Lorsque la qualité de la reproduction diminue, la tête doit être nettoyée. Le nettoyage peut être effectué à l'aide d'une cassette de nettoyage spéciale en vente chez les magasins de disques. La tête et le cabestan peuvent aussi être nettoyés à l'aide d'un coton-tige trempé dans de l'alcool ou dans un produit de nettoyage spécial (avant le nettoyage, débrancher l'appareil du secteur). Eviter de gratter la surface de la tête. Voir la figure ci-dessous.

Fig. 1

Remarques concernant les cassettes

1. Lorsque l'appareil n'est pas utilisé, sortez la cassette. Lorsque la cassette reste dans l'appareil pendant une longue période, celle-ci peut causer des dégats au rouleau.
2. Ne pas utiliser des cassettes C120. Celles-ci peuvent causer des dégats au mécanisme de lecture.
3. Tout toujours ranger la cassette dans sa boite de protection et la placer à un endroit sec et propre. Ne pas exposer les cassettes à la chaleur ni au soleil afin d’éviter qu’elles se dessèchent et que leur qualité diminue. Les cassettes rangées à des températures basses, pendant la nuit par exemple, peuvent devenir fragiles et se casseront pendant la lecture. Le matin, toujours attendre 15-30 minutes avant de commencer la lecture des cassettes. Garder les cassettes éloignées de champs magnétiques tels que téléviseurs, électromoteurs, etc...
4. Si nécessaire, tendre la bande à l'aide d'un crayon avant de placer la cassette dans l'appareil.

Le connecteur situé à l'arrière de l'appareil doit être nettoyé de temps en temps avec un coton-tige imbibé d'alcool à

Section FM

Gamo de fréquences	87.5-108 MHz
Gradin de canal	50 KHz
Fréquence intermédiaire	10.7 MHz
Sensibilité	6 dB
Rejection image	45 dB
Rejection FI	60 dB

Gamma de fréquences	522-1620 KHz
Gradin de canal	9 KHz
Fréquence intermédiaire	459 KHz
Sensibilité	32 dB
Rejection image	45 dB
Rejection FI	100 dB

Gamme de fréquences	144-281 KHz
Gradin de canal	1 KHz
Fréquence intermédiaire	459 KHz
Sensibilité	42 dB
Rejection image	45 dB
Rejection FI	45 dB

Lecteur stéreo 4 pistes-2 canaux stéreo-système d'inversion automatique de lecture.
Vitesse	4.75 cm/s
Pleurage et scintillage	0.25%
Rappart signal/bruit	45 dB

Alimentation	courant continu 11-16V
Polarité	Négatif à la masse
Impédance haut-parleur	4-8 Ohm
Puisance de sortie	25+25W
Puisance de sortie 10% THD	15+15W
Fuite de courant	5 A
Dimensions	Chassis 178(larg.)×50(haut)×150(prof) mm
Poids	net 1.7 kg
	brut 2.0 kg

Les specifications et la conception de cet appareil sont susceptibles d'être modifiées sans avis préalable.
