5.1 SOUND SYSTEM HOME CINEMA - Système audio home cinéma TRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio home cinéma 5.1
Marque	Trustmaster
Modèle	5.1 Sound System Home Cinema
Puissance totale (P.M.P.O.)	900 W
Puissance totale (RMS)	60 W
Puissance du caisson de basses (P.M.P.O.)	300 W
Puissance du caisson de basses (RMS)	20 W
Puissance par enceinte satellite (P.M.P.O.)	120 W
Puissance par enceinte satellite (RMS)	8 W
Réponse en fréquence	35 Hz – 20 kHz
Formats audio compatibles	Stéréo, Dolby® Surround, Dolby® Pro Logic, Dolby® Pro Logic 2, Dolby® Digital (AC-3)
Nombre d'enceintes	5 satellites + 1 caisson de basses
Connectivité entrées	Numérique optique, numérique coaxiale, RCA (analogique)
Alimentation	Secteur (adaptateur fourni pour le décodeur, prise secteur pour le caisson)
Contenu de la boîte	Décodeur, alimentation du décodeur, télécommande, 2 piles AAA, caisson de basses, 5 enceintes, câble G9, câble optique, câble RCA, câble coaxial
Fonctionnalités	Mode Silence (Mute), test des enceintes, réglage indépendant des canaux, sélection de source audio, veille
Périphériques compatibles	Console de jeux, lecteur DVD, magnétoscope, téléviseur, etc.

FOIRE AUX QUESTIONS - 5.1 SOUND SYSTEM HOME CINEMA TRUSTMASTER

Comment brancher le système 5.1 ?

Éteignez votre périphérique. Branchez les enceintes sur le caisson aux prises L, R, SL, SR, C. Reliez la prise G9 OUTPUT du décodeur à la prise G9 IN du caisson avec le câble G9. Connectez le décodeur à la source via une des trois entrées : optique (interrupteur sur OP), coaxiale (interrupteur sur COAX) ou RCA. Branchez les alimentations secteur.

Comment tester l'installation ?

Allumez le caisson (bouton POWER), puis le décodeur (télécommande). Appuyez sur TEST. Un signal sonore parcourt chaque enceinte et le caisson. Le voyant du décodeur indique quelle enceinte est testée (L, R, SL, SR, C, SUB). Si incohérence, vérifiez les branchements.

Comment passer en mode Dolby Pro Logic ?

Appuyez sur le bouton SURROUND MODE de la télécommande. Le mode change : STEREO, PROLOGIC (Dolby Pro Logic), puis DIGITAL (Dolby Digital). Le voyant correspondant s'allume. En mode Pro Logic, un signal stéréo est transformé en son spatial 5.1.

Comment régler le volume des enceintes indépendamment ?

Utilisez les boutons MASTER (enceintes avant), CENTER (centrale), SURROUND (arrières) et SUB (caisson) sur la télécommande. L'affichage lumineux indique le réglage. Appuyez sur VOL+ ou VOL- pour ajuster. Le réglage maître est celui du décodeur.

Pourquoi le son Dolby Digital ne fonctionne-t-il pas ?

Assurez-vous que la source (lecteur DVD, console) émet un signal Dolby Digital. Vérifiez le branchement : optique ou coaxial selon la position de l'interrupteur DIGITAL INPUT SW. Sur PlayStation 2, activez DIGITAL OUT (OPTICAL) dans les réglages.

Comment utiliser la fonction silence (Mute) ?

Appuyez sur le bouton MUTE de la télécommande. Le voyant MUTE s'allume et le son est coupé. Appuyez à nouveau pour rétablir le volume.

Comment positionner les enceintes pour un son optimal ?

Placez les enceintes avant de chaque côté du téléviseur, l'enceinte centrale au-dessus. Les enceintes arrière de part et d'autre de la position d'écoute, légèrement en retrait et à 60-90 cm au-dessus des oreilles. Le caisson peut être posé au sol près du meuble TV.

Puis-je fixer les enceintes au mur ?

Oui, les pieds des enceintes sont amovibles. Retirez-les et utilisez les orifices à l'arrière pour les visser au mur.

Comment sélectionner la source audio si plusieurs périphériques sont connectés ?

Appuyez sur le bouton AUDIO INPUT de la télécommande. Les voyants DIGITAL et ANALOG indiquent l'entrée active. Pour passer d'optique à coaxiale, utilisez l'interrupteur DIGITAL INPUT SW à l'arrière du décodeur.

Que faire si le son est déformé ou trop faible ?

Vérifiez que le volume du caisson n'est pas au maximum. Réglez le volume maître du décodeur. Assurez-vous que les câbles sont bien branchés. Si le problème persiste, effectuez un test des enceintes.

MODE D'EMPLOI 5.1 SOUND SYSTEM HOME CINEMA TRUSTMASTER

Caractéristiques techniques

Puissance utile totale : 900 W P. M. P. O., soit 60 W RMS (efficace)

Puissance utile du caisson de basses : 300 W P. M. P. O., soit 20 W RMS (efficace)

Puissance utile des enceintes : 120 W P. M. P. O., soit 8 W RMS (efficace) par canal

Fréquence de réponse : 35 Hz – 20 kHz

Décodeur : compatible stéréo, Dolby® Surround, Dolby® Pro Logic, Dolby® Pro Logic 2 (signal détecté puis converti en Dolby® Pro Logic), Dolby® Digital (AC-3)

Contenu de la boîte

- 1 décodeur - 1 alimentation du décodeur - 1 télécommande - 2 piles AAA - 1 caisson de basses - 5 enceintes - 1 câble G9 - 1 câble optique - 1 câble RCA - 1 câble coaxial

Remarque générale : la présente documentation décrit l'utilisation du 5.1 Sound System Home Cinema à partir de la télécommande. Toutes les commandes sont également accessibles via les boutons situés sur la face avant du décodeur.

Le son Dolby® Digital

Véritable avancée technologique, le son Dolby® Digital est un procédé de codage exclusivement numérique des signaux sonores sur 5 canaux plus un canal spécifique réservé aux effets spéciaux des sons concentrés dans l'extrême grave (ce canal, appelé LFE pour « Low Frequency Effect », constitue le fameux « point un » du standard d'équipement noté 5.1).

Mieux que le Dolby® Surround qui produit 4 signaux sonores (avant-gauche, avant-droite, centre et arrière) sur seulement deux enceintes, le Dolby® Digital produit les principaux signaux sonores sur 6 enceintes de la manière suivante :

• Le caisson de basses basses fréquences et leurs effets spéciaux (LFE), procurant ainsi des sensations impressionnantes de réalisme lors des explosions, par exemple.
• Le satellite central dialogues des personnages, renforçant le réalisme des échanges.
• Les quatre autres satellites diffusent individuellement les autres signaux sonores (musiques, ambiance, effets sonores, etc.). Leur interaction vous apportera une sensation spatiale digne des meilleures salles de cinéma : un son tournoyant ou provenant de la droite vers la gauche sera physiquement retransmis comme tel par les satellites, vous immergeant entièrement dans le film.

Emplacement des enceintes

Suivez les instructions ci-dessous en vous aidant du schéma ci-contre pour positionner vos enceintes.

Remarque 1 : les pieds des 5 enceintes sont amovibles. Vous pouvez les retirer puis utiliser les orifices situés à l'arrière de chaque enceinte pour fixer ces dernières aux murs.

Remarque 2 : parmi les 5 enceintes, 2 d'entre elles disposent d'un câble d'une longueur supérieure. Utilisez ces deux enceintes comme enceintes arrière pour une meilleure exploitation de la longueur de fil selon la profondeur de votre salon.

Placez les enceintes avant de part et d'autre du téléviseur et l'enceinte centrale au-dessus du téléviseur. Ces trois enceintes devront être de préférence à la même hauteur, au niveau des oreilles de l'auditeur. De plus, les trois enceintes doivent être orienté (c'est-à-dire de l'emplacement de votre canapé) et à égale distance de celle-ci. Par exemple, les enceintes avant ne doivent pas être en retrait par rapport à l'enceinte centrale. Idéalement, l'écartement entre les enceintes gauche et droite doit correspondre à un angle compris entre 45 et 60 degrés par rapport à la position d'écoute (voir schéma ci-après).

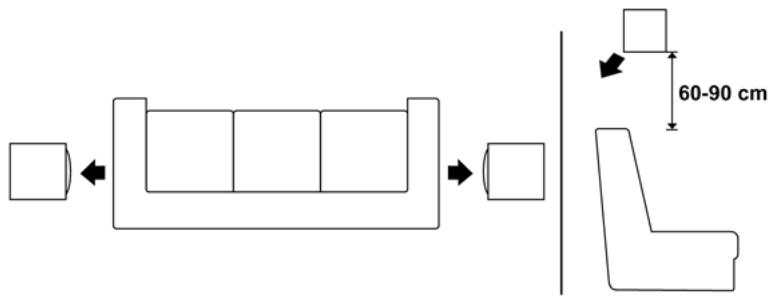

Les enceintes arrière doivent être placées de part et d'autre de la position d'écoute et légèrement en retrait (mais pas derrière). Orientez les enceintes vers la position d'écoute et non pas vers le téléviseur. Il est également recommandé de positionner les enceintes arrière environ 60 à 90 cm au-dessus de la position d'écoute pour créer un véritable son spatial. À défaut, vous pouvez tester d'autres positions jusqu'à ce que le son surround semble vous envelopper.

Le positionnement du caisson de basses importe peu, nous vous recommandons seulement de le poser à même le sol (par exemple à côté du meuble TV) pour permettre une meilleure diffusion des basses fréquences.

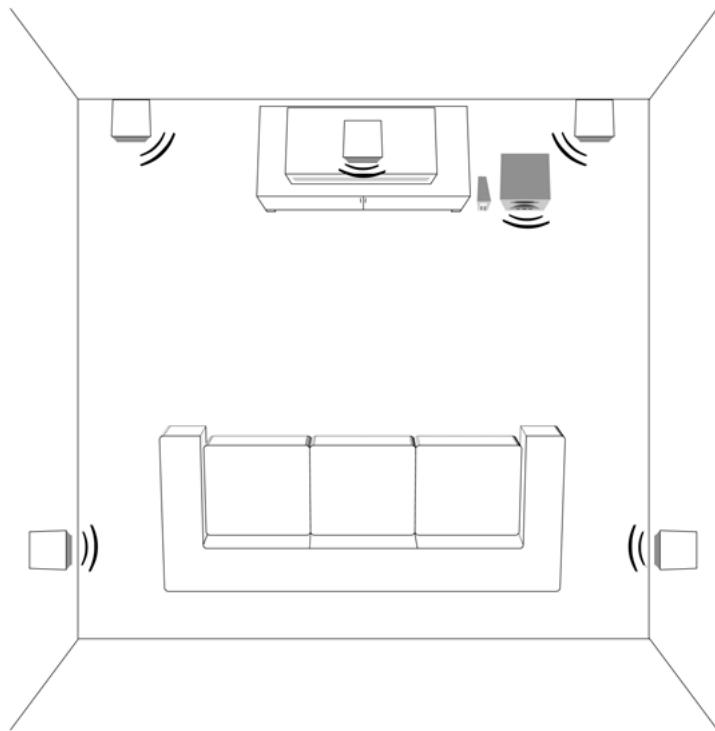

Une fois vos enceintes positionnées, votre installation devrait ressembler à celle illustrée sur le schéma suivant :

Connexion

Suivez les instructions ci-dessous pour connecter les différents éléments de votre système Home Cinema 5.1.

1. Éteignez votre périphérique de lecture (console, lecteur DVD, magnétoscope, etc.).

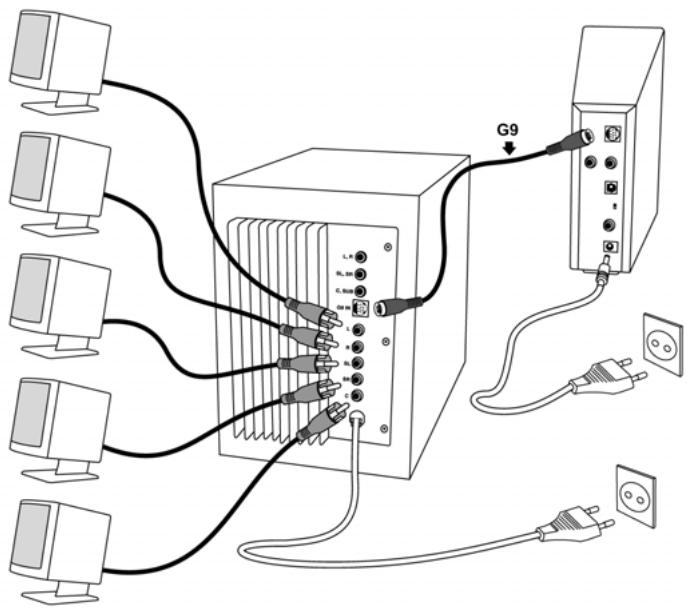

2. Branchez les enceintes sur les prises suivantes du caisson de basses :

L : enceinte satellite avant gauche, R : enceinte satellite avant droite, SL : enceinte satellite arrière gauche, SR : enceinte satellite arrière droite, C : enceinte satellite centrale.

1. Reliez la prise G9 OUTPUT du décodeur à la prise G9 IN du caisson de basses à l'aide du câble G9 fourni.

Remarque : les prises L, R, SL, SR et C, SUB du caisson de basses vous permettent de raccorder le kit 5.1 à un PC équipé d'une carte son compatible 5.1.

1. Reliez le décodeur à votre périphérique de lecture selon l'une des trois méthodes suivantes :

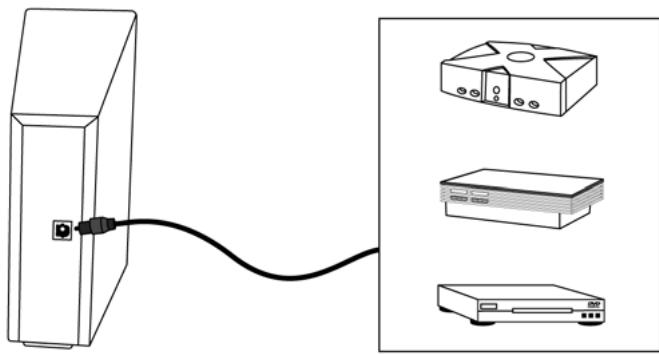

2. Si vous périphérique de lecture est équipé d'une sortie numérique optique (PlayStation 2, Xbox, lecteurs DVD, télévision par cable ou par satellite):
3. Placez l'interrupteur DIGITAL INPUT SW du décodeur en position OP.
4. Reliez le périphérique de lecture à la prise OPTICAL du décodeur à l'aide du câble optique fourni.

Remarque 1 : avant l'utilisation du câble optique sur la PlayStation 2, n'oubliez pas d'activer la fonction DIGITAL OUT (OPTICAL) dans le panneau de configuration de votre console.

Remarque 2 : l'utilisation du câble optique sur Xbox nécessite la possession d'un câble audio-vidéo spécifique Xbox disposant d'une entrée optique (ce câble se trouve facilement dans le commerce).

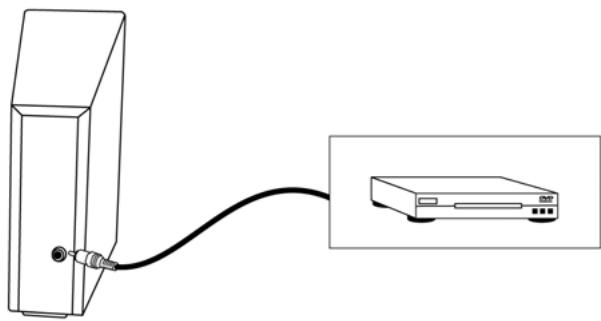

• Si votre périphérique de lecture est équipé d'une sortie numérique coaxiale (lecteurs DVD, télévision par câble ou par satellite) :
• Placez l'interrupteur DIGITAL INPUT SW du décodeur en position COAX.
• Reliez votre périphérique de lecture à la prise COAXIAL du décodeur à l'aide du câble coaxial fourni.

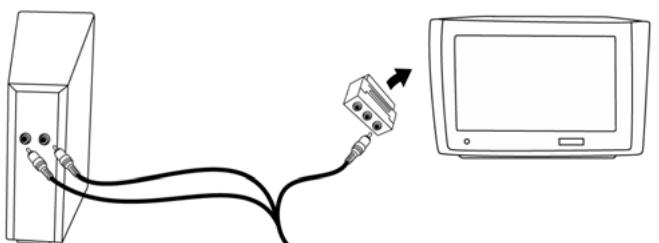

• Si votre périhérique de lecture est équipé d'une sortie de type RCA (PlayStation 2, Xbox, GameCube, magnétoscope, lecteur de CD, télévisuer):
• Reliez votre périphéri âble RCA fourni (pour toutes les consoles, ces câbles correspondent aux connecteurs rouge et blanc du câble audio-vidéo, qu'il vous faut débrancher de la prise péritel).

1. Raccordez l'alimentation du décodeur à la prise POWER, puis branchez-la sur une prise secteur.
2. Branchez le caisson de basses sur une prise secteur.

Test de l'installation

Attention : avant toute chose, assurez-vous que le bouton VOLUME du caisson de basses n'est pas sur le réglage maximal.

1. u caisson de basses. Un voyant vert s'allume.
2. e la télécommande. Le voyant rouge devient vert.
3. Appuyez sur le bouton TEST de la télécommande.

Un signal sonore est successivement émis sur les 6 éléments de votre kit 5.1. Le signal lumineux en face avant du décodeur se déplace en fonction de l'enceinte testée (L pour l'enceinte avant gauche, R pour l'enceinte avant droite, SL pour l'enceinte arrière gauche, SR pour l'enceinte arrière droite, C pour l'enceinte centrale et SUB pour le caisson de basses). Vous pouvez ainsi vérifier que le branchement et l'emplacement des enceintes sont corrects.

En cas d'incohérence à l'issue du test, vérifiez le branchement des enceintes comme décrit précédemment.

Utilisation du 5.1 sound system home cinéma

Insérez un support audio-vidéo (DVD, CD ou DVD de jeu, CD-Audio, cassette VHS), ou allumez votre poste télévisuel.

Le décodeur identifie automatiquement le format audio et vous indique le mode choisi :

Voyant STEREO allumé : le décodeur est en mode stéréo (2 canaux), seuls les satellites avant (avant-gauche et avant-droit) et le caisson de basses sont actifs. Le son des basses obtenu par filtrage est moins réaliste. Voyant PROLOGIC allumé : le décodeur est en mode Dolby Pro Logic : le décodeur, à partir d'un signal stéréo, va produire un son spatial sollicitant les 5 satellites (avant-gauche, centre, avant-droit, arrière-gauche, arrière-droit) et le caisson de basses. Cependant, les sons arrière gauche et arrière droit seront identiques (effet monophonique) avec une limitation des aigus à 7 kHz. Dans le cas du Dolby Pro Logic 2, les sons arrière gauche et arrière droit sont différenciés (effet stéréophonique), les aigus peuvent monter jusqu'à 20 kHz et le son des basses est toujours obtenu par filtrage, avec cependant plus de réalisme. Remarque : le voyant PROLOGIC indique également que le décodeur a détecté un signal de type Dolby Surround ou Dolby Pro Logic 2. Voyant DIGITAL allumé : le décodeur est en mode Dolby Digital (5.1) : toutes les enceintes sont sollicitées au maximum de leurs possibilités et chacune émet un signal totalement différent des autres. Les effets de graves (LFE) sont restitués exclusivement par le caisson de basses avec un réalisme inégalé.

Remarque : en mode digital, le signal sonore provient forcément d'une source disposant d'une sortie optique ou coaxiale (lecteurs DVD, consoles PS2 et Xbox, télévision par câble ou par satellite).

Le bouton SURROUND MODE vous permet de passer d'un mode audio à un autre. Vous pouvez ainsi profiter d'un son spatial même avec une source stéréo grâce au mode Dolby® Pro Logic. Exemple : vous écoutez un CD-Audio. Le voyant STEREO est allumé. Appuyez alors sur le bouton SURROUND MODE pour passer en mode Dolby Pro Logic : le signal émis sur les enceintes avant est reproduit sur les enceintes arrière et centrale.

Réglage du volume sonore

Il existe deux niveaux de réglage du volume : à partir du caisson de basses et à partir du décodeur. Le réglage « maître » est celui du décodeur. Admettons que le volume sonore soit gradué sur une échelle de 0 à 100. Si vous réglez sur 20 le volume du décodeur, le volume maximal du caisson de basses ne pourra pas dépasser la valeur 20.

Le réglage de volume du caisson de basses s'applique simultanément aux 5 enceintes et au caisson de basses. Le réglage de volume du décodeur vous permet d'effectuer un réglage indépendant pour les 4 éléments suivants :

• Les enceintes avant MASTER de la télécommande), l'enceinte centrale CENTER de la télécommande),
• Les enceintes arrièr SURROUND de la télécommande), Le caisson de basses (en appuyant sur le bouton SUB de la télécommande).

Une fois l'élément choisi, l'affichage lumineux sur la face avant du décodeur affiche le réglage concerné : les 6 voyants font office d'échelle de valeur, le réglage minimal correspondant au voyant SL et le réglage maximal au voyant SR.

Utilisez alors les boutons VOL + et VOL - de la télécommande pour ajuster le volume.

Remarque : le bouton BASS sur le caisson vous permet également d'ajuster l'intensité des basses.

Fonction silence

Le décodeur intègre la fonction Silence. Appuyez sur le bouton MUTE de la télécommande pour couper le son. Le voyant MUTE s'allume. Appuyez à nouveau sur ce bouton pour retrouver le volume normal.

Sélection de la source audio

Si vous avez connecté plusieurs périphériques de lecture sur le décodeur, vous pouvez à tout moment permuter entre eux.

Appuyez sur le bouton AUDIO INPUT de la télécommande.

Les voyants lumineux DIGITAL et ANALOG indiquent l'entrée activée sur le décodeur.

Remarque : le voyant DIGITAL regroupe les entrées numériques optique et coaxiale. Pour passer de

Pour passer de l'une à l'autre, vous devez utiliser l'interrupteur DIGITAL INPUT SW situé à l'arrière du décodeur.

Mise hors tension du 5.1 sound system home cinema

• Appuyez sur le bouton POWER de la télécommande.

Le voyant POWER devient rouge ; le décodeur est alors en veille.

• Appuyez sur le bouton POWER du caisson de basses.

Votre système Home Cinema 5.1 est hors tension.

© Guillemot Corporation 2002. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation S. A. Dolby®, Dolby® Surround, Dolby® Pro Logic et Dolby® Digital™ sont des marques et/ou des marques déposées de Dolby Laboratories Corporation. PlayStation® et PS one™ sont des marques et/ou des marques déposées de Sony Computer Entertainment, Inc. Xbox™ est une marque de Microsoft Corporation aux États-Unis et/ou dans d'autres pays et est utilisée avec l'accord de Microsoft. GameCube™ est une marque de Nintendo Co., Ltd. Toutes les autres marques déposées et noms commerciaux sont reconnus comme tels et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.
