Type de produit	Amplificateur intégré stéréo hi-fi
Marque	Naim
Modèle	NAIT XS
Puissance de sortie	60 W par canal sous 8 Ω, 90 W par canal sous 4 Ω
Entrées analogiques	6 entrées ligne (DIN et RCA), 1 entrée jack 3,5 mm en façade
Sorties	Enceintes, préampli, sub variable
Réponse en fréquence	4 Hz - 75 kHz
Distorsion harmonique totale	< 0,1 %
Rapport signal/bruit	> 80 dB
Dimensions (L × P × H)	432 × 301 × 70 mm
Poids	8,6 kg
Poids emballé	11,4 kg
Alimentation	100-120 V / 220-240 V, 50-60 Hz
Consommation maximale	290 VA
Consommation au repos	20 VA
Télécommande	NARCOM 4 (infrarouge)
Finition	Façade en aluminium anodisé noir, couvercle peint
Options	Module RS232, entrée télécommande jack 3,5 mm
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage. Ne pas obstruer les ouvertures de ventilation.

FOIRE AUX QUESTIONS - XS NAIM

Comment connecter mon amplificateur NAIT XS à mes enceintes ?

Utilisez des câbles d'enceinte de qualité et connectez-les aux bornes enceintes à l'arrière de l'appareil. Respectez la polarité (+/-).

Quels types de câbles utiliser pour les entrées ?

Le NAIT XS accepte les câbles DIN et RCA pour les entrées ligne. Utilisez des câbles de bonne qualité pour préserver la qualité audio.

Puis-je utiliser une alimentation externe FlatCap XS avec le NAIT XS ?

Oui, le NAIT XS dispose d'une entrée pour alimentation externe. L'ajout d'une FlatCap XS améliore les performances musicales.

Comment utiliser l'entrée jack en façade ?

L'entrée jack 3,5 mm en façade est à commutation automatique. Branchez simplement votre source (lecteur MP3, etc.) et elle sera prioritaire.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le câble d'alimentation, la prise secteur et le fusible. Si le problème persiste, contactez un service agréé Naim.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec, légèrement humide si nécessaire. N'utilisez jamais de produits abrasifs ou de solvants.

Puis-je brancher un préamplificateur phono ?

Oui, le NAIT XS possède une sortie d'alimentation pour préamplificateur phono Naim, permettant d'ajouter un préampli phono externe.

Quelle est la puissance recommandée pour les enceintes ?

Le NAIT XS délivre 60 W sous 8 Ω. Choisissez des enceintes d'impédance comprise entre 4 et 8 Ω pour un fonctionnement optimal.

Comment mettre à jour le firmware (RS232) ?

Installez le module RS232 optionnel puis connectez un PC avec le logiciel approprié. Contactez Naim pour les mises à jour.

Où trouver les pièces de rechange ?

Contactez un revendeur agréé Naim ou le service après-vente. Les pièces détachées sont disponibles via le réseau officiel.

MODE D'EMPLOI XS NAIM

Blockweg 8 • 3007 Bern • Suisse

Téléphone: [phone]

[e-mail] • www.chektone.ch

Pour Le Bénélux:

Latham Audio B.V.

Belsebaan 3a • 5131 PH Alphen (nr. Br) • Pays-Bas

Téléphone: [phone]

[e-mail] • www.latham-ci.com

Pour Le Canada:

Dimexs Inc.

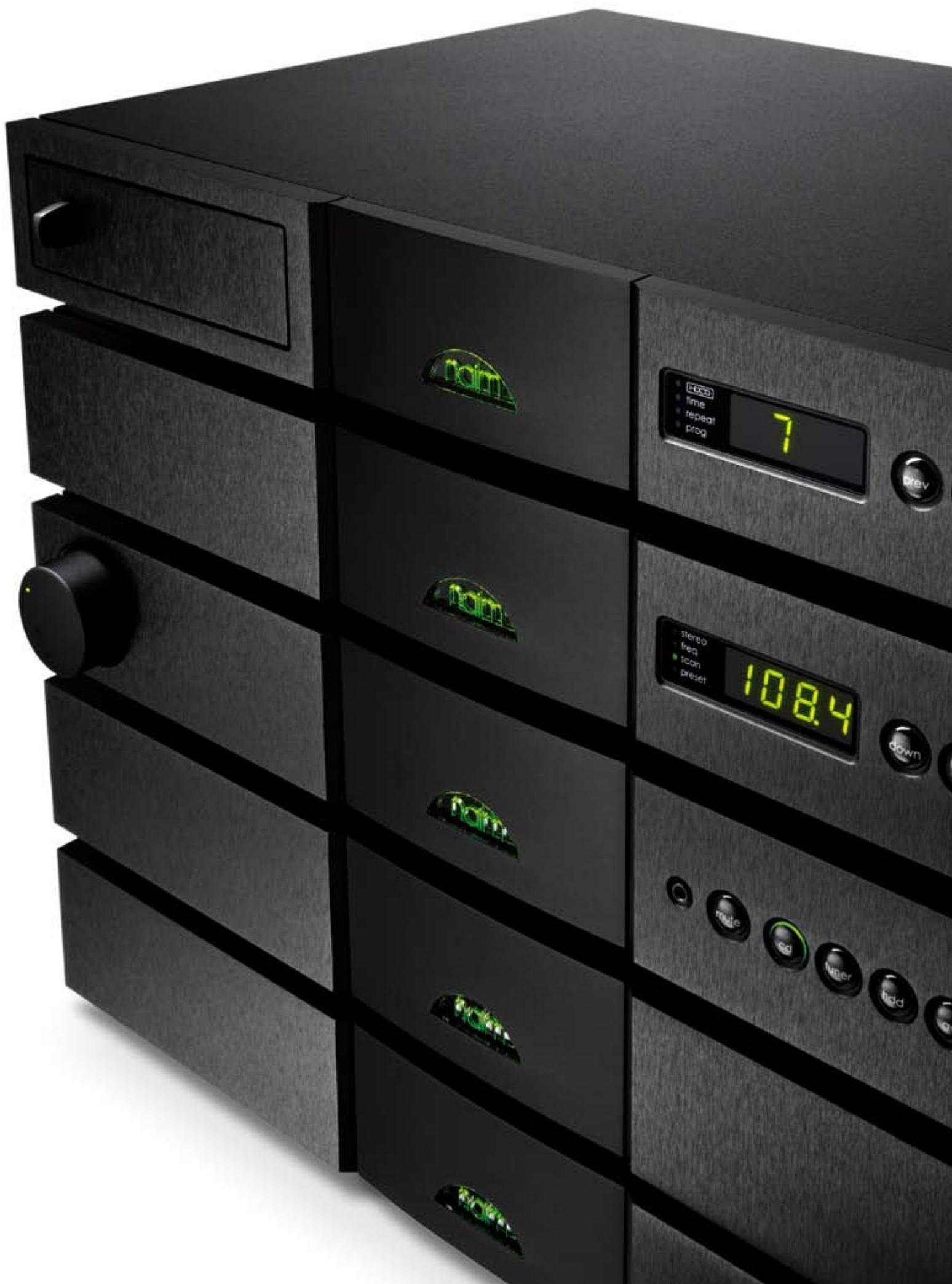

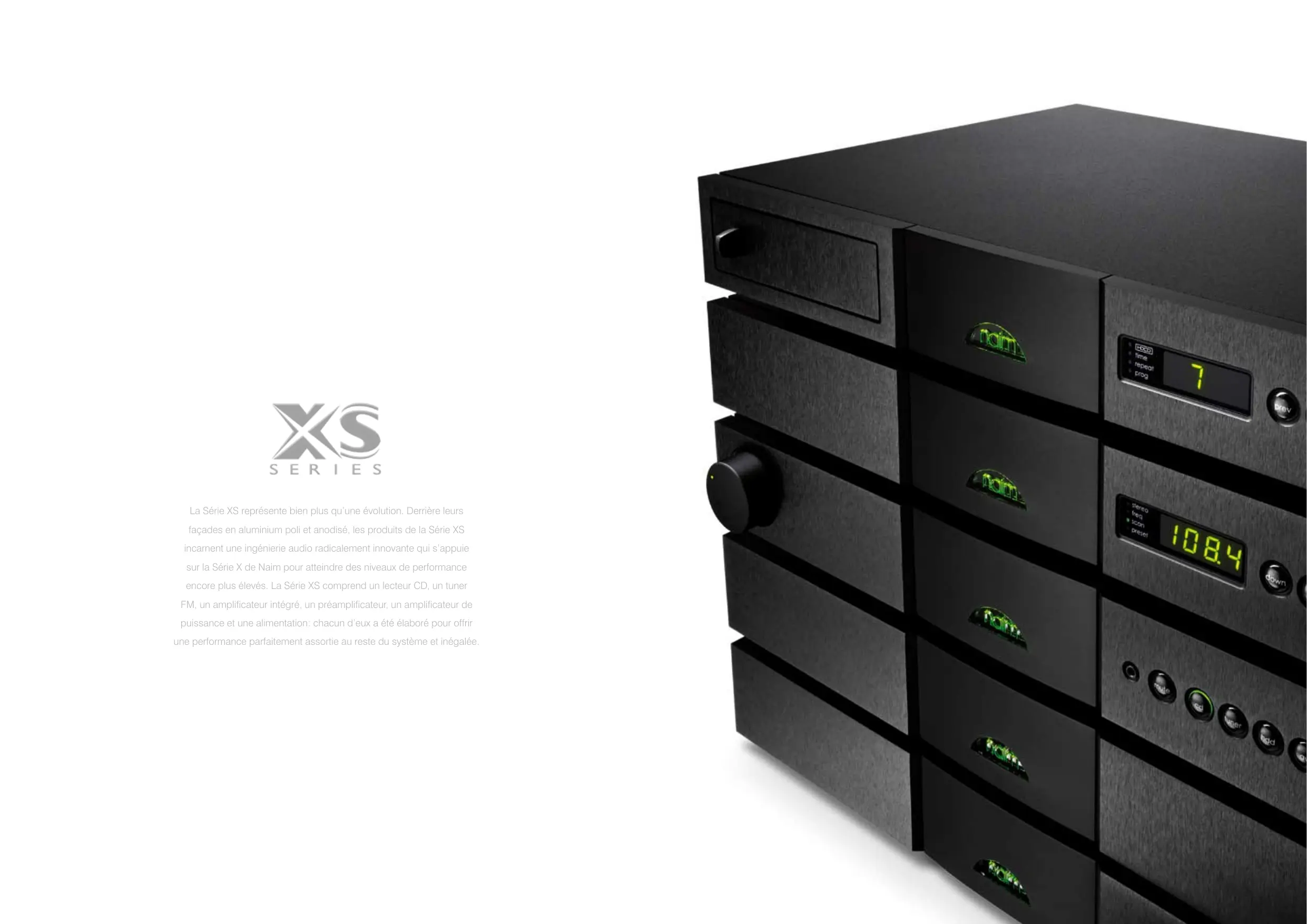

La Série XS représente bien plus qu'une évolution. Derrière leurs façades en aluminium poli et anodisé, les produits de la Série XS incarnent une ingénierie audio radicalement innovante qui s'appuie sur la Série X de Naim pour atteindre des niveaux de performance encore plus élevés. La Série XS comprend un lecteur CD, un tuner FM, un amplificateur intégré, un préamplificateur, un amplificateur de puissance et une alimentation : chacun d'eux a été élaboré pour offrir une performance parfaitement assortie au reste du système et inégalée.

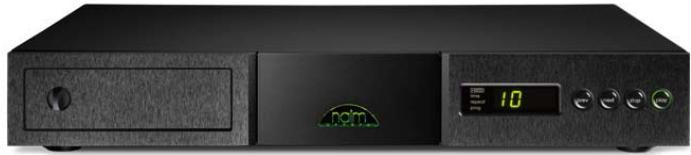

Lecteur CD CD5 XS

Le lecteur CD CD5 XS a probablement subi le plus de changements, tout au long de ce parcours qui a pris pour point de départ son prédécesseur, le CD5x. Presque chaque élément, à l'exception du transformateur secteur et du mécanisme de transport du disque, est nouveau ou a été sensiblement révisé. Des éléments fondamentaux, dont les circuits analogiques critiques, ont été mis à jour afin d'extraire encore plus de musique de chaque CD. Une autre nouvelle du CD5 XS est l'addition d'une sortie numérique couplée par transformateur (une première sur un lecteur CD Naim), qui offre le choix d'une sortie de signal analogique ou numérique.

Améliorer un lecteur CD primé tel que le CDXS n'a pas été tâché facile, mais grâce à un examen approfondi et au perfectionnement du moindre détail, le CD XS de Naim, un pionnier dans sa catégorie, offre une musique nouvellement dramatique et vibrante.

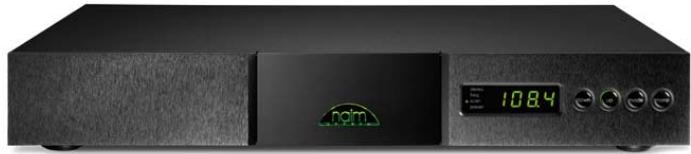

Tuner NAT05 XS

À l'exception de la tentative de tuner haute-performance ALPS, qui reste une référence égalable, le tuner NATOS XS est d'une conception entièrement nouvelle. La tentative de tuner est montée de manière flexible à l'intérieur du boîtier en aluminium et alimentée des circuits analogiques qui ont bénéficié du savoir-faire analogue de Naim. Les transmissions radio de la plus haute qualité sont encore celles de la FM et le NATOS XS est optimisé pour exploiter la FM comme aucune autre tuner ne l'est. Et si vous en voulez plus, le NATOS XS peut encore être amélioré grâce à la simple addition d'une altung extrema FlatCap XS.

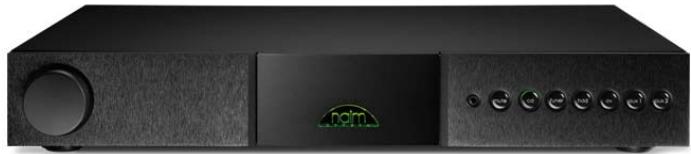

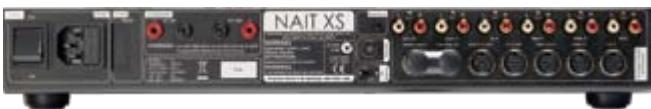

Amplificateur intégré NAIT XS

Le NAIT XS possède l'ADN de notre meilleur amplificateur intégré, le SUPERNAIT, et comme une voiture de sport débarrassée du superflu pour la compétition, il est capable d'atteindre des performances musicales qui vous captiveront et vous inscrireront. Avec 60 watts par canal, l'amplificateur de puissance est un muscle musical dynamique et rapide, doté d'une étonnante capacité à donner vie à vos enceintes. Et le préamplificateur vous procure toute la clarté et la précision musicales dont vous pouvez rêver. La polyvalence du NAIT XS provient de ses six entrées lignes analogiques sur une combinaison de prises DIN et RCA, une sortie d'alimentation pour préamplificateur phono et une prise mini-jack à commutation automatique en façade. Comme le reste de la série XS, le NAIT XS met véritablement la hi-fi haut-de-gamma à votre portée.

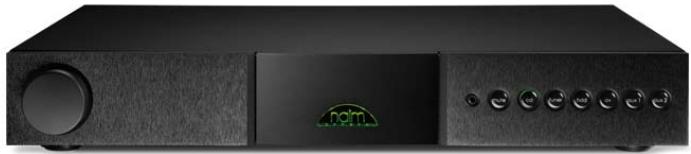

Préamplificateur NAC 152 XS

Quand une approche préamplificateur/ amplificateur de puissance séparés est préférée, le NAC 152 XS offre la solution parfaite. Il a été conçu avec une carte-mère entrelacée nouvelle qui intègre des avancées à la fois en matière d'électronique analogue et de découpling géométrique. Sa performance est détaillée, raffinée et complètement soignée. L'autre point fort du NAC 152 XS est sa polyvalence. Ses six entrées analogiques offrent toutes des options de connexion DIN ou phono et il compte une prise d'entrée automatique montée en façade, pratique pour l'utilisation d'un lecteur MP3. Une sortie d'alimentation pour un préamplificateur phono Naim est également incluse et une possibilité d'évolution d'alimentation en deux étapes permet de mettre les performances d'un préamplificateur haut-de-gamme facilement à votre portée.

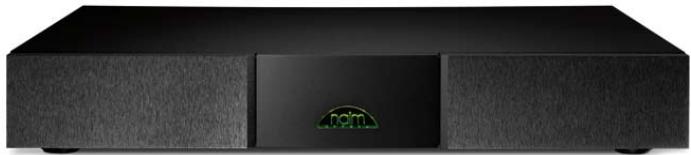

Amplificateur de puissance NAP 155 XS

Le NAP 155 XS est le compagnon idéal du préamplificateur NAC 152 XS dans un système XS. Il est caractérisé par un très gros transformateur secteur - aussi bien physiquement qu'en terme de puissance - et au cœur de son alimentation électrique se trouvent les mêmes condensateurs de filtrage que ceux de l'amplificateur intégré SUPERNAT. Le NAP 155 XS utilise des techniques de construction similaires à celles de l'amplificateur intégré NAIT XS, avec un dissipateur thermique à crémaillère permettant un retour à la masse raccourci fin d'optimiser une performance améliorée et plus de musique. Le NAP 155 XS est un amplificateur de puissance sorti tout droit du moule Naim classique - rapide, détaillé, dynamique et résolument musical.

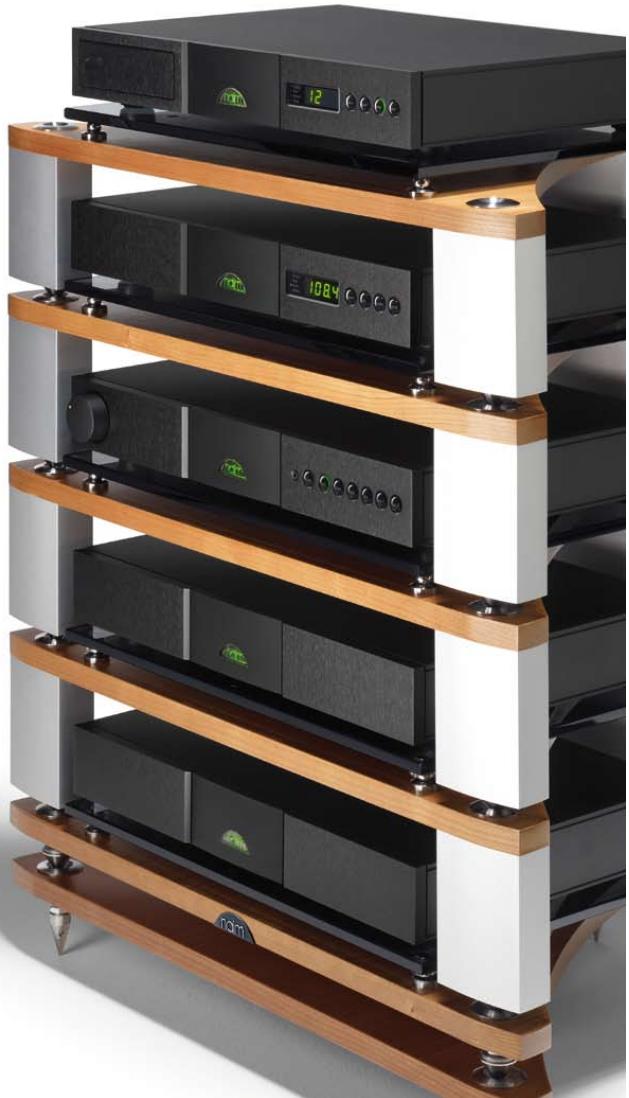

Alimentation flatcap XS

La FlatCap XS est une alimentation à double ligne qui, seule ou en paires, fournit le moyen le plus efficace d'extraire la performance ultime d'un système XS. Une FlatCap XS peut être utilisée pour améliorer la performance d'un CD5 XS et d'un NAT05 XS, tandis qu'une seconde peut être déployée pour optimiser la performance d'un préamplificateur NAC 152 XS. Que l'alimentation joue un rôle vital dans tout système de hi-fi est une conviction que Naim a acquise depuis longtemps et l'aisance musicale accue que la FlatCap XS apporte à un système en est la meilleure preuve.

SERIES

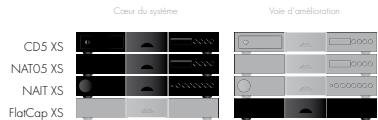

Le système intégré

Les CD5 XS; NAT05 XS et NAIT XS produisent le meilleur son radio et CD dont vous ferez l'expérience à partir d'un système compact, bien qu'en fait, ce système ne représente que le premier échelon sur l'échelle qui mène à des éléments séparés super-performants. Les capacités de ce subtil trio peuvent être parfaitement améliorées grâce à l'aide d'une alimentation FlatCap XS, et être encore plus étendues avec une combinaison amplificateur de puissance NAP 155 XS et préamplificateur NAC 152 XS.

Le système CD

Rassemblez un préamplificateur NAC 152 XS, un amplificateur de puissance NAP 155 XS et un lecteur CD CD5 XS pour créer un système CD exceptionnel. Rendez-le encore meilleur avec une FlatCap XS pour alimenter le lecteur CD et le préamplificateur.

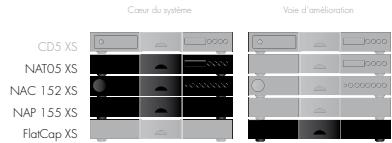

Le système tuner

Un NATOS X5 avec un NAC 152 XS et un NAP 155 XS, c'est le nec plus ultra de la radio FM. Ajoutez une FlatCap XS pour le préamplificateur et le son radio atteint son summum.

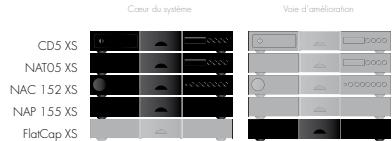

Le système complet

Le système XS complet composé de CD5 XS and NAT05 XS, NAT 152 XS and NAP 155 XS produit une musique éclatante. Ajoutez deux alimentations FlatCap XS pour alimenter le lecteur CD, le tuner et les deux étapes d'évolution du préamplificateur et la musique brillera encore plus.

SORTIES AUDIO

Sorties audio: Analogique via DIN et RCA. Numérique S/PDIF via BNC 75Ω

Sortie ligne fixe: 2,1 V rms à 1 kHz

Impédance de charge maximale: Infinie

Impédance de charge minimale: 10k

Réponse en fréquence: 10 Hz - 20 kHz + 0,1 dB - 0,5 dB

Sorties numériques: S/PDIF via BNC 75 Ω

DHT: <0,1% 10 Hz - 18 kHz à pleine charge

Rapport signal-bruit: >80 dB

Réponse en phase : Phase absolue correcte

COMMANDES

Entrée télécommande: Prise jack 3,5mm sur panneau arrière (système RC5 modulé/démodulé)

RS232: Module RS232 Naim optionnel

Télécommande IR: NARCOM 4

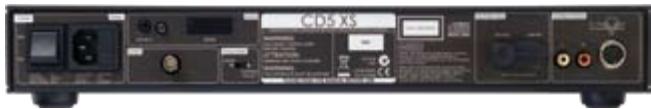

CD5 XS

FORMATS

Formats CD: Red Book

Compatibilité disque: CD, CD-R

PUISSANCE

Tension d'alimentation: 100-120 V, 220-240 V, 50-60 Hz

Puissance absorbée: 30 VA

CHARACTERISTIQUES PHYSIQUES

Dimensions (mm): 432 × 301 × 70 (L × P × H)

Poids: 6 kg

Poids à l'expédition: 8,4 kg

Dimensions à l'expédition (mm): 580 × 500 × 200 ( L × P × H )

Couleur: Noire

Finition: Façade anodisée, couvercle peint

SORTIES AUDIO

Sorties audio: Analogique via DIN et RCA

Sortie ligne fixe: 600mV à modulation 100%

Impédance de charge maximale: Infinie

Impédance de charge minimale: 10k

Réponse en fréquence: -0,5 dB à 12 Hz, -3 dB à 15 kHz

DHT: <0.8%

Rapport signal-bruit: 67 dB à niveau d'entrée RF de 1mV

COMMANDES

Entrée télécommande: Prise jack 3,5mm sur panneau arrière (système RC5 modulé/démodulé)

Télécommande IR: NARCOM 4

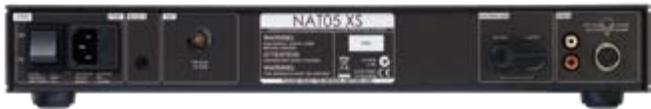

NAT05 XS

PUISSANCE

Tension d'alimentation: 100-120 V, 220-240 V, 50-60 Hz

Puissance absorbée: 15 VA

CARACTÉRISTIQUES PHYSIQUES

Dimensions (mm): 432 × 301 × 70 (L × P × H)

Poids: 5,5 kg

Poids à l'expédition: 7,85 kg

Dimensions à l'expédition (mm): 580 × 500 × 200 ( L × P × H )

Couleur: Noire

Finition: Façade anodisée, couvercle point

SORTIES AUDIO

Sorties audio: Enceintes, préamp et sub variable

Puissance de sortie: 60 W par canal dans 8 Ω, 90 W par canal dans 4 Ω

Niveau de sortie tape: 130mV, 600 Ω

ENTREES

Entrées analogiques: 6 DIN et RCA à l'arrière plus jack 3,5mm en façade

Surcharge d'entrée: 34 dB

Sensibilité d'entrée: 130 mV à 47 kΩ

COMMANDES

Entrée Télécommande: Prise jack 3,5mm sur panneau arrière (système RC5 modulé/démodulé)

RS232: Module RS232 Naim optionnel

Télécommande IR: NARCOM 4

PUISSANCE

Tension d'alimentation: 100-120 V, 220-240 V, 50-60 Hz

Puissance absorbée: Maxi 290 VA

Puissance absorbée (au repos): 20 VA

CARACTÉRISTIQUES PHYSIQUES

Dimensions (mm): 432 × 301 × 70 ( L × P × H )

Poids: 8,6 kg

Poids à l'expédition: 11,4 kg

Dimensions à l'expédition (mm): 580 × 500 × 200 ( L × P × H )

Couleur: Noire

Finition: Façade anodisée, couvercle point

SORTIES AUDIO

Sorties audio: Préréampli, sub niveau ligne et niveau variable

Impédance de charge maximale: Infinie

Impédance de charge minimale: 10 kΩ

Réponse en fréquence: 4 Hz - 40 kHz

DHT: 0,042% DHT + bruit à 1 kHz, 2 V en entrée, 775 mV en sortie

Rapport signal-bruit: 67 dB à 775 mV

Réponse en phase: Phase absolue correcte

Sortie préampli: 775mV, < 50

Sortie ligne: 130mV, 600

Sortie sub: 775mV, < 150Ω

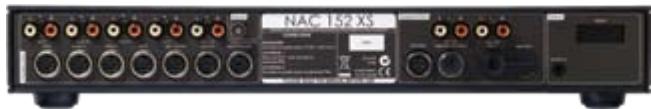

NAC 152 XS

COMMANDES

Entrée télécommande: Prise jack 3,5mm sur panneau arrière (système RC5 modulé/démodulé)

RS232: Module RS232 Naim optionnel

Télécommande IR: NARCOM 4

PUISSANCE

Tension d'alimentation: +24 V

CHARACTERISTIQUES PHYSIQUES

Dimensions (mm): 432 × 301 × 70 (L × P × H)

Poids: 3,8 kg

Poids à l'expédition: 6,4 kg

Dimensions à l'expédition (mm): 580 × 500 × 200 ( L × P × H )

Couleur: Noire

Finition: Façade anodisée, couvercle peint

SORTIES AUDIO

Sorties audio: Enceintes

Puissance de sortie: 60 W par canal dans 8 Ω, 90 W par canal dans 4 Ω

Réponse en fréquence: 4 Hz à 75 kHz

DHT:0,013%

Rapport signal-bruit: 100 dB

Réponse en phase : Phase absolue correcte

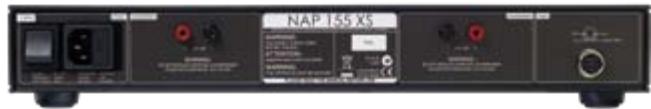

NAP 155 XS

PUISSANCE

Tension d'alimentation: 100-120 V, 220-240 V, 50-60 Hz

Puissance absorbée: Maxi 330 VA

Puissance absorbée (au repos): 16 VA

CHARACTERISTIQUES PHYSIQUES

Dimensions (mm): 432 × 301 × 70 (L x P x H)

Poids: 7,9 kg

Poids à l'expédition: 10,5 kg

Dimensions à l'expédition (mm): 580 × 500 × 200 (L × P × H)

Couleur: Noire

Finition: Façade anodisée, couvercle point

SORTIES AUDIO

Sorties CC : 4 x 24 V

PUISSANCE

Tension secteur: 100 V, 115 V, 230 V, 50-60 Hz

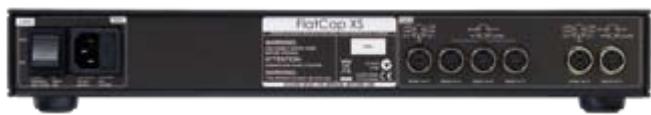

FlatCap XS

CARACTÉRISTIQUES PHYSIQUES

Dimensions (mm): 432 × 301 × 70 ( L × P × H )

Poids: 5,5 kg

Poids à l'expédition: 7,5 kg

Dimensions à l'expédition (mm): 580 × 500 × 200 ( L × P × H )

Couleur: Noire

Finition: Façade anodisée, couvercle peint
