MODE D'EMPLOI HDX NAIM

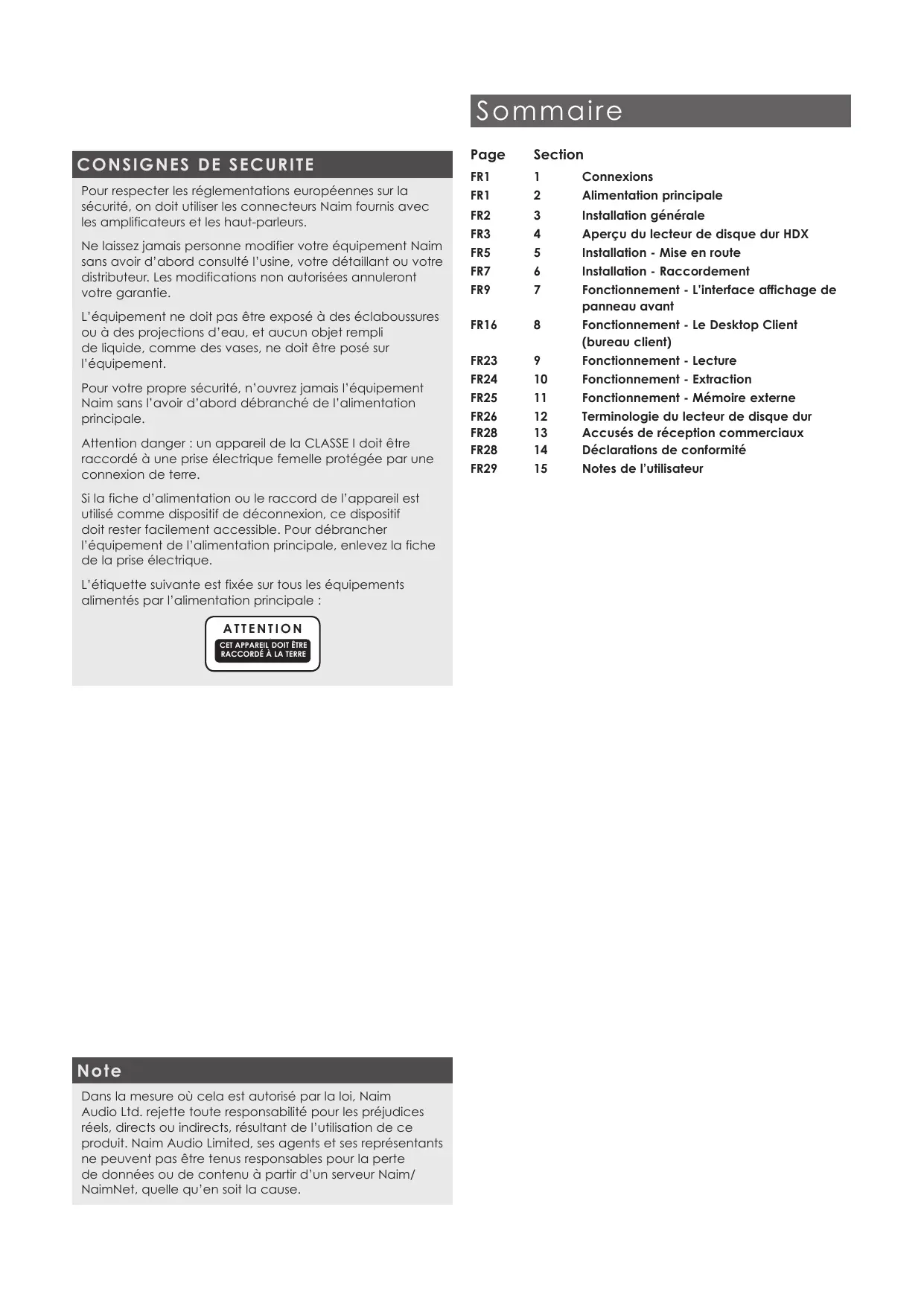

Pour respecter les réglementations européennes sur la sécurité, on doit utiliser les connecteurs Naim fournis avec les amplificateurs et les haut-parleurs.
Ne laissez jamais personne modifier votre équipement Naim sans avoir d'abord consulté l'usine, votre détaillant ou votre distributeur. Les modifications non autorisées annuleront leur garantie.
L'équipement ne doit pas être exposé à des éclaboussures ou à des projections d'eau, etaucun objet rempli de liquide, comme des vases, ne doit être posé sur l'équipement.
Pour votre propre sécurité, n'ouvre jamais l'équipement Naim sans l'avoir d'abord débranché de l'alimentation principale.
Attention danger : un apparéil de la CLASSE I doit être raccordé à une prise électrique fémelle protégée par une connexion de terre.
Si la fiche d'alimentation ou le raccord de l'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible. Pour débrancher l'équipement de l'alimentation principale, enlevez la fiche de la prise électrique.
L'étiquette suivante est fixée sur tous les équipements alimentés par l'alimentation principale :
Page Section
FR1 1 Connexions
FR1 2 Alimentation principale
FR2 3 Installation générale
FR3 4 Aperçu du lecteur de disque dur HDX
FR5 5 Installation - Mise en route
FR7 6 Installation - Raccordement
FR9 7 Fonctionnement - L'interface affichage de panneau avant

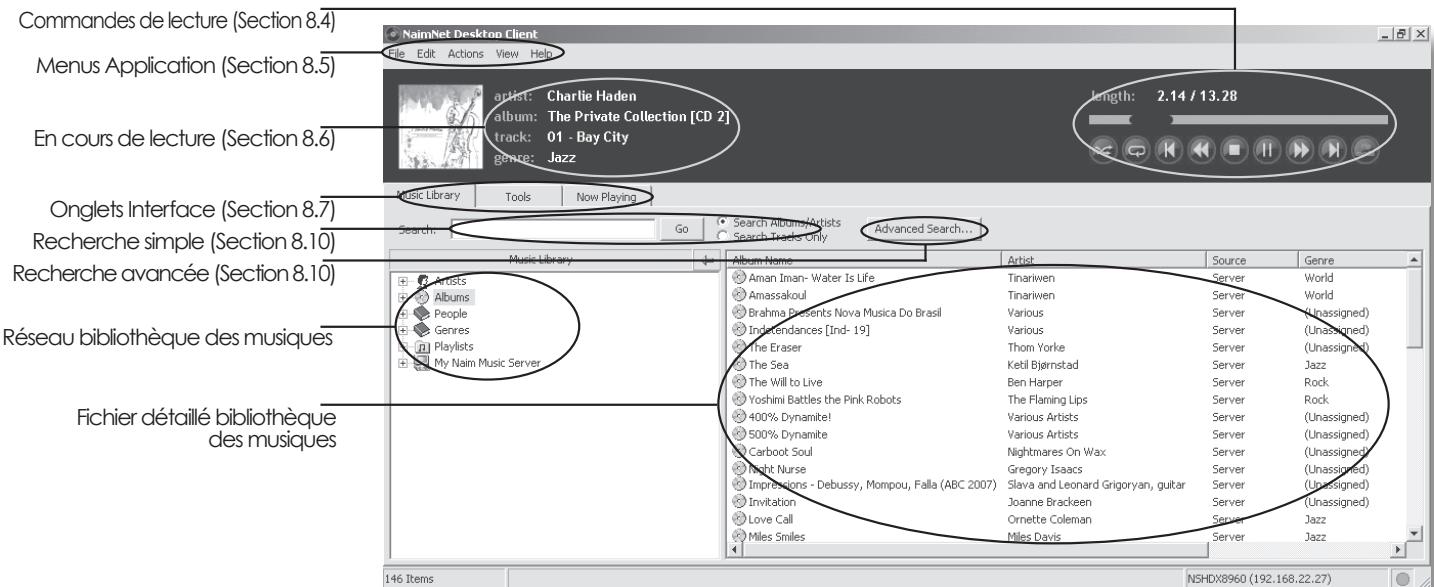

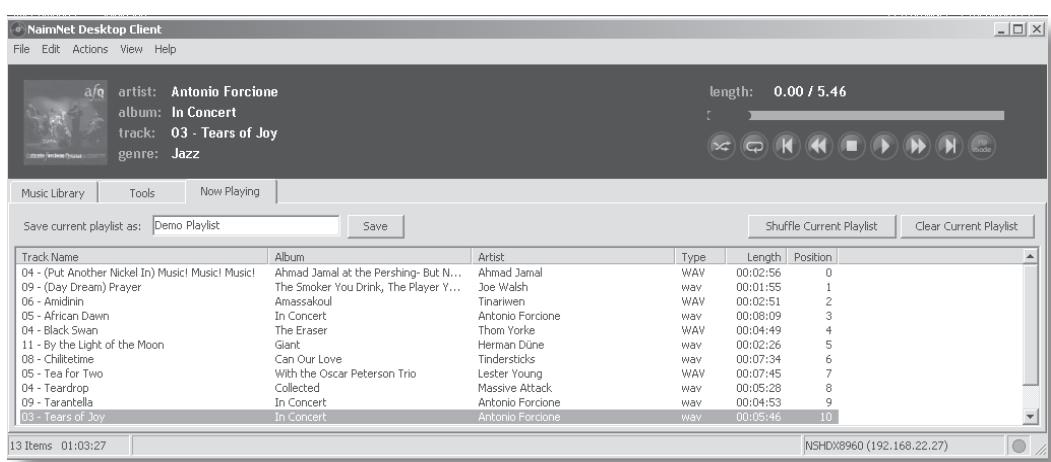

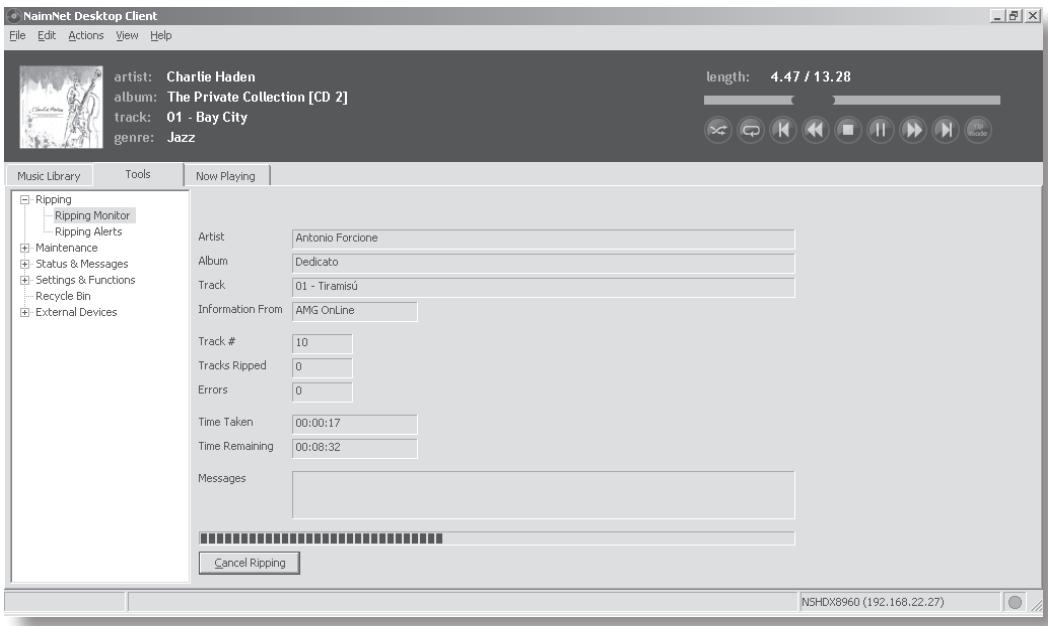

FR16 8 Fonctionnement - Le Desktop Client (bureau client)
FR23 9 Fonctionnement - Lecture
FR24 10 Fonctionnement - Extraction
FR25 11 Fonctionnement - Mémoire externe
FR26 12 Terminologie du lecteur de disque dur
FR28 13 Accusés de réception commerciaux
FR28 14 Déclarations de conformité
FR29 15 Notes de l'utilisateur
Note
Dans la mesure où cela est autorisé par la loi, Naim Audio Ltd. rejette toute responsabilité pour les préjudices réels, directs ou indirects, résultat de l'utilisation de ce produit. Naim Audio Limited, ses agents et ses représentants ne peuvent pas être tenus responsables pour la perte de données ou de contenu à partir d'un serveur Naim/ NaimNet,quelle qu'en soit la cause.
Introduction
Les produits Naim Audio sont conçus en donnant la priorité aux performances. Une installation minutieuse permettra d'en tirer le profit maximum. Ce Manuel de référence concerne le lecteur de disque dur HDX. Il commence par des notes générales d'installation et des avertissements réglementaires sur la sécurité. Les informations sur le produit commencent en Section 4. Un Guide de mise en route rapide est aussi inclus avec le produit.
Les produits Naim Audio sont continuèlement développementés, aussi ce manuel risque de ne pas refléter complètement les caractéristiques et les fonctions de votre lecteur HDX. Pour obtenir les informations les plus récentes et le dernier Manuel de ↔reference, visitez le site www.naimaudio.com
Enfin, comme pour toute technologie très élaborée, les lecteurs de disque dur et les réseaux utilisent leur propre terminologie. La Section 12 contient un glossaire de la terminologie du lecteur de disque dur et du réseau pouvant vous aider à tirer profit de ce manuel et de la courbe d'apprentissage d'installation et de fonctionnement. Pour une documentation d'assistance et une documentation technique supplémentaires, visitez le site www.naimaudio.com
1 Connexions
Il est important pour la sécurité et les performances de ne pas modifier les cables standard fournis.
1.1 Câbles de liaison audio analogiques
Si des options sont disponibles avec votre équipement et votre installation, vous doivent utiliser des prises fémelles DIN de préférence aux prises Phono. Une extrémité de chaque cable audio Naim est marquee d'une bande pour déterminer son orientation correcte. La bande indique l'extrémité qui est connectée au signal source. Les cables de liaison Naim Hi-Line doivent les résultats les favoriers.
Les prises mâles et femmes audio doivent être maintainues propres et exempt de corrosion. Pour les nettoyer, éteignez l'équipement, retirez les fiches des prises femmes, et enforcez-les à nouveau. On ne doit pas utiliser de produits de nettoyage de contact, car le film qu'ils déposent peut dégrader le son.
2 Alimentation principale
Si l'on utilise des fiches protégées par fusible, on doit installer des fusibles 13 ampères. Les fusibles de capacité plus faible claqueront après une certaine période d'utilisation. Ne raccordez pas les résistances dépendant de la tension ou des suppresseurs de bruit dans les fiches d'alimentation principale. Ils dégrdent l'alimentation principale et le son.
2.1 Câblage de la prise d'alimentation
Dans certains pays, les prises males d'alimentation doivent être installées sur le cordon d'alimentation fourni. comme les couleurs des fils dans le cordon d'alimentation peuvent ne pas correspondre aux marquages de couleur identifient les bornes dans la prise male, procédez ainsi :
Le fil VERT ET JAUNE doit être connecté à la borne de la prise marquée par la dette E ou par le symbole terre de sécurité ou par la couleur VERTE ou VERTE et JAUNE.
Le fil de couleur BLEUE doit être connecté à la borne de la prise marquee de la dette N ou de couleur NOIRE.
Le fil de couleur MARRON doit être connecté à la borne de la prise marquee de la lettuce L ou de couleur ROUGE.
2.2 Fusibles de l'équipement
Les équipements Naim Audio utilisant l'alimentation principale comportent un fusible sur le panneau arrière, à côté de la prise femelle d'entrée d'alimentation principale. Si nécessaire, remplacez-le uniquement par le fusible de rechange fourni ou par un fusible identique. Des coupures repétées du fusible signalent un defaulted qui doit faire l'objet d'une recherche par votre détaillant ou Naim Audio.
2.3 Prises d'alimentation principale non recâblables
Si une prise male non recableble est decoupée d'un cordon d'alimentation (pour une raison quelconque), cette fiche DOIT est jetée afin de la rendre totalement inutilisable. Un risque considérable d'electrocution existe si l'on insère la prise male decoupée dans une prise femelle d'alimentation principale.
2.4 Circuits et cables d'alimentation principale
Un système hi-fi partage généralement un circuit d'alimentation principale avec d'autres équipements domestiques pouvant provoquer une déformation du signal d'alimentation principale. Cette déformation peut conduire à son tour à un renflement mécanique produit par les transformateurs d'alimentation. Certains transformateurs Naim sont de grandes dimensions, ce qui les rend relativement sensibles à une telle déformation, et il peut être nécessaire de tener compte du renflement du transformateur pour implanter l'équipement.
Le ronflement du transformateur n'est pas transmis via les haut-parleurs et n'a pas d'effet sur les performances du système ; cependant, un circuit séparé d'alimentation principale peut le diminuer. Un tel circuit (d'intensité 30 ou 45 ampères) améliorer aussi les performances du système. On doit demander conseil à un électricien qualifié pour l'installation d'un circuit séparé d'alimentation principale.
N'utilise que le cable et les prises mâles d'alimentation principale fournis ou un cable d'alimentation principale Naim Power-Line.
Introduction
3 Installation générale
Les équipements Naim sont conçus pour donner les valeurs performances possibles, en évitant tout compromis si possible. Ceci peut conduire à des situations inhabituelles. Les notes suivantes contiennent des conseils concernant les équipements Naim ainsi que des averissements plus généraux sur l'utilisation des appareils audio domestiques. Lizez-les attentivement.
3.1 Implantation de l'équipement
Pour diminuer le risque de renflement audible à partir des haut-parleurs, les alimentations et les amplificateurs de puissance doivent être placés à une distance raisonnable des autres apparèils. La distance de séparation maximum pour les apparèils connectés est cette autorisée par le cordon de liaison standard.
Certains équipements Naim sont extrémement lourds.
Vérifiez le poids de l'équipement avant de le soulever et, si nécessaire, faites appel à plusieurs personnes pour le déplacer en toute sécurité. Vérifiez que votre étagère ou votre table peut facilement supporter le poids de l'équipement et qu'elle est stable.
3.2 Mise sous tension
Les composants sources et les alimentations doivent être mis sous tension avant les amplificateurs de puissance. Eteignez toujours les amplificateurs et attendez une minute avant de brancher ou de débrancher les cables et cordons. Utilisez toujours le commutateur d'alimentation sur l'équipment,platzouqu'un autre commutateur d'alimentation principale.
Un "grésillement" pourra être entendu à partir des haut-parleurs lorsque les amplificateurs de puissance sont mis sous tension. Ceci est normal, n'endommagera pas les haut-parleurs, et ne signale pas de défaut ou de problème. On peut aussi entendre un leger "ploc" juste après que l'équipement a été étient.
3.3 Rodage
Les équipements Naim nécessitent un temps de rodgage considérable avant de fonctionner au besoin. Cette durée varie mais, dans certains cas, le son peut continuer à s'améliorer sur plus d'un mois. On obtendra des performances importantes et plus constantes si le système est laissé en permanence sous tension, sauf en cas d'orage où il est fortement conseilé de le déconneter de l'alimentation secteur.
3.4 Interférence radio
Dans certains cas, selon l'endetroit où vous vivez et selon le raccordement à la terre à votre domicile, vous risquez de subir des interférences radio. Dans certains pays, les stations d'émission radio sont autorisées à émettre des fréquences très élevées et, dans ce cas, le choix précis de l'emplacement de l'équipement peut être critique. La sensibilité aux interférences radio dépend de la largeur de bande passante interieure nécessaire pour obtenir une qualité élevée de son. Un kit de filtré de fréquence radio
est disponible pour certains équipements Naim, mais la qualité du son sera progressivement alterée si l'on installé plusieurs éléments du kit. Dans des situations d'interférence radio extrêmes, l'équipement Naim peut ne pas être utilisable.
3.5 Précautions contre la foudre
Votre système hi-fi Naim peut être endommagé par la foudre et doit être éteint et débranché de l'alimentation principale s'il y a un risque de foudre. Pour assurer une protection totale, toutes les fiches mâles d'alimentation et tous les cables d'antenne doivent être débranchés lorsqu'ils ne sont pas utilisés.
3.6 Problèmes?
La protection des consommateurs varie d'un pays à l'autre. Dans la plupart des pays, un détaillant reprendra l'équipement qu'il a vendu si ce dernier ne peut pas fonctionner correctement. Le problème peut être dû à un défaut du système ou à son installation, et il est donc essentiel d'utiliser au maximum les compétences de votre distributeur pour établier un diagnostic. Contactez votre distributeur local ou directement Naim Audio en cas de difficultés ne pouvant pas été résolues.
Certains équipements Naim existent dans des versions spéciales pour différents pays et il n'est de ce fait pas possible de donner des garanties internationales. Veuillez étabir les contrats locaux de garantie avec votre détaillant. Contactez directement Naim Audio pour obtenir de l'aide et des conseils si nécessaire.
3.7 Service et mises à niveau
Les réparations et les mises à niveau ne doivent être effectuées que par un distributeur agréé Naim ou par l'usine Naim Audio. De nombreux composants sont personnalisés, testés ou adaptations, et on ne peut souvent pas obtenir de composants de rechange appropriés auprès d'autres sources.
Initialement on doit passer par le service Client pourcontacter directement Naim afin d'avoir des informationssur le service ou les mises à niveau :
TéI: +44 (0)1722 426600
E-mail: info@naimaudio.com
Merci d'indiquer le numéro de série de l'équipement (se trouvant sur son panneau arrêté) dans toutes les correspondances.
Aperçu du lecteur de disque dur HDX
4 Aperçu du lecteur de disque dur HDX
Le lecteur de disque dur HDX Naim changera complètement la manière dont vous recupérez et écoutez vos morceaux de musique. Bien que le HDX ressemble à un lecteur de CD et puisse dire des CD, il fonctionne de manière complètement différente.
Au lieu de simplement reproduce le son sur un CD inséré dans le tiroir, le HDX lit et memorise automatiquement les données du CD pour les relire plus tard. La capacité du disque dur HDX permet de memoriser les données d'environ 650 CD.
En plus de ses sorties audio analogiques ou numériques conventionnelles, le lecteur HDX peut fournir jusqu'à six voies réseau NaimNet/StreamNet pour lecture dans plusieurs endroits éloignés.
Lorsque le HDX lit pour la première fois les données d'un CD, il accede automatiquement à une base de données musicale Internet, et il télécharge les informations détenues pour ce CD. Les informations peuvent inclure le titre, les pistes, l'artiste, le compositeur, le genre et d'autres informations. Elles peuvent ensuite être utilisées par le HDX pour sélectionner ou rechercher un élément musical et elaborer ainsi une liste de lecture personalisée. L'image de la pochette du CD sera aussi téléchargeée si elle est disponible et sera affichée sur l'interface utilisateur.
Le HDX peut fonctionner comme un lecteur de CD conventionnel. Un CD inséré dans le tiroir peut être immédiatement lu, le signal audio étant transmis aux sorties audio analogiques et numériques. L'extraction d'un CD qui n'est pas votre propriété personnelle constitue une violation de la loi sur les droits de reproduction. Si vous insérez un CD emprunté pour le litre, vous doivent vérifier que le HDX n'est pas paramétré pour extraire automatiquement le CD. La Section 7.8.1 désoit l'invalidation et la validation de l'extraction automatique.
Le mode de commande et de fonctionnement de votre HDX dépendra du système auquel il est intégré. Ces différentes "interfaces utilisateurs" sont représentées en Section 4.1, et les touches tactiles les plus couramment utilisées sur l'écran du panneau avant sont décrites en détail en Section 7.
Si le HDX est votre première expérience d'un produit connecté réseau, vous aurez interet à dire le glossaire en Section 12 avant de commencer l'installation et l'utilisation.
4.1 Interfaces utilise HDX
Contrairement à un équipement hi-fi conventionnel, le HDX peut fonctionner de nombreuses manières différentes en utilisant diverses interfaces utilisateur. L'interface utilisateur que vous utilisez pour commander votre HDX dépendra du système dans lequel il est installé et des équipements annexes disponibles. Le tableau et les paragraphs suivants dériventrapidement chaque interface utilisateur.
Aperçu du lecteur de disque dur HDX
4.2 Options d'interface HDX
| Interface | Commande | Affichage | Notes |
| Affichage panneau avant | Ecran tactile.Boîtier télécommande. | Affichage panneau avant. | Valide la commande des sorties locales HDX dans les installations autonomes et sur les voies dans les installations connectées à un réseau. |
| Affichage extérieur | Boîtier télécommande. Clavier/souris.Ecran tactile USB. | TV ou écran avec VGA.Entrée S-video ou composite.Ecran tactile USB. | Commande uniquement les sorties locales HDX. |
| Navigateur Web | Navigateur Web avec Flash validé. | Reproduit les fonctions de l'interface affichage panneau avant ou de l'interface affichage extérieur. Connexion réseau requise. | |
| Desktop Client(bureau client) | PC utilisant Windows XP ou Vista. | Assure la gestion de la base de données musicale et des fonctions paramétrage HDX avancées. Peut aussi commander des sorties locales. Connexion réseau requise. | |
| NaimNet/StreamNet | Ecran tactile réseau conforme StreamNet. | Commande uniquement les voies réseau. Ne commande pas les sorties locales. Connexion réseau requise. | |
Note : Une connexion Internet est requise pour la consultation détaillée des données du CD. Sans connexion Internet, des informations limitées sont disponibles à partir de la base de données locale.

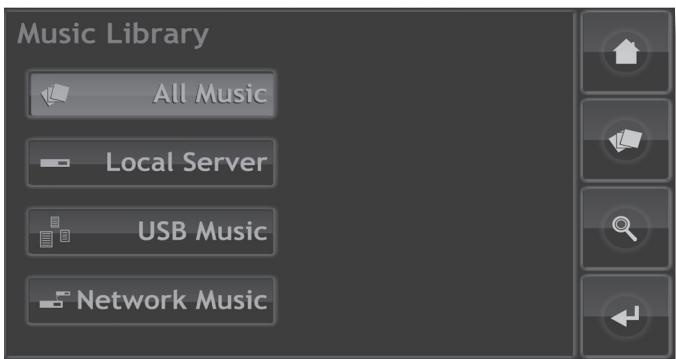

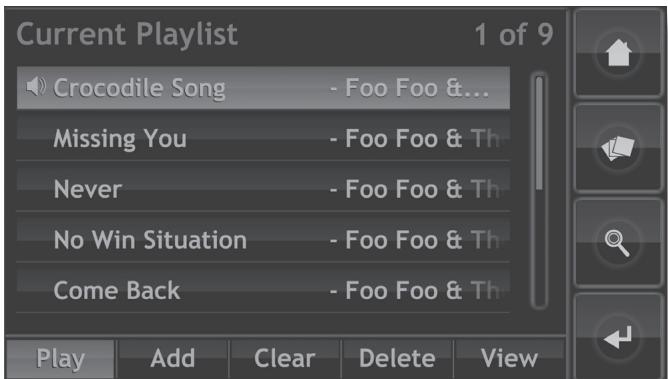

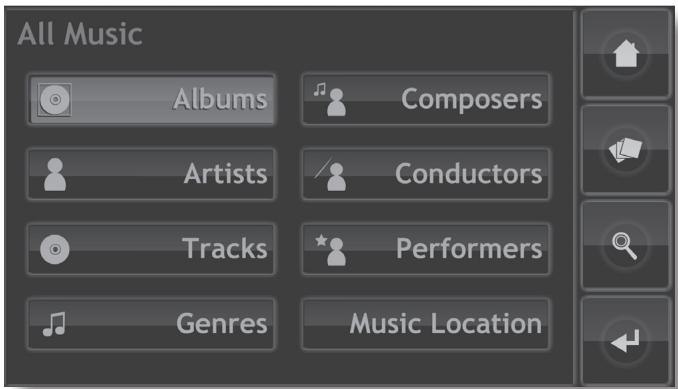

4.2.1 L'interface affichage de panneau avant
Le HDX peut être facilement généré par l'interface Affichage de panneau avant en utilisant l'écran tactile ou le boîtier de télécommande.
Note : L'interface Affichage de panneau avant peut aussi être configurée pour commander un apparéil StreamNet connecté au réseau.
4.2.2 L'interface affichage extérieur
Le HDX peut être commandé via son interface affichage extérieur en utilisant le boîtier de télécommande fourni (ou un clavier et/ou une souris), en même temps qu'un autre écran extérieur. L'écran peut être un moniter ou une TV avec signaux video composites, S-video ou VGA.
L'interface affichage extérieur est étroitement associée à l'interface affichage de panneau avant, et elle donne accès aux fonctions d'utilisation et de paramétrage du HDX de la même manière.
4.2.3 L'interface écran tactile NaimNet/StreamNet
Si le HDX est installé dans un réseau familial NaimNet, les voies audio du réseau HDX peuvent être commandées à partir de l'interface NaimNet/StreamNet. L'interface NaimNet/StreamNet est accessible à partir d'un écran tactile StreamNet ou d'un navigateur Web. L'interface peut aussi commander un appareil StreamNet.
Note: L'interface NaimNet/StreamNet n'est pas traitée dans ce manuel.
4.2.4 L'interface navigateur Web
Si le HDX est installé dans un réseau familial, l'affichage extérieur et l'affichage de panneau avant peuvent être dupliqués par un navigateur Web validé Flash.
Pour acceder à l'interface affichage extérieur à partir d'un navigateur Web, ouvrez le navigateur Web et tapez le "nom" unique de votre HDX dans le champ d'adresse du navigateur. Le nom est constitué des quatre derniers caractères de l'adresse MAC (en excluant les signes "deux point") imprimés sur le panneau arrière, précédé par NSHDX). Un "nom" typique sera NSHDX4567.
Pour acceder à l'interface affichage de panneau avant à partir d'un navigateur Web, ajoutez le suffixe :
/index.html?movie fp.swf au nom HDX.
Par example NSHDX4567/index.html?movie=fp.swf
Note : Selon votre navigateur, vous pourrez avoir à taper "http://" juste avant le nom HDX.

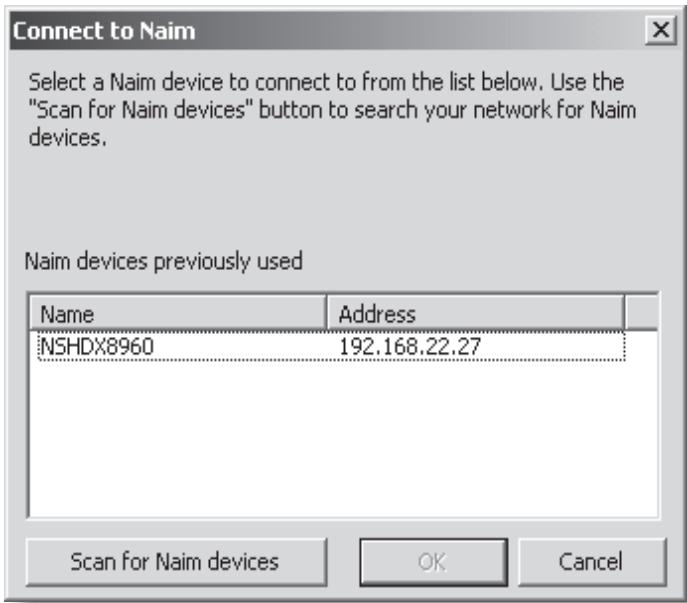

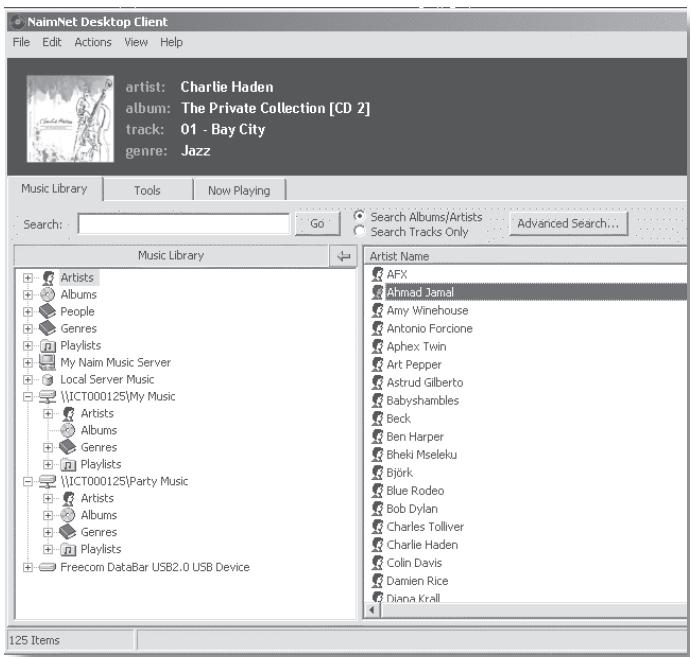

Si le HDX est installé dans un réseau familial comprenant un ordinateur personnel utilisant Windows XP ou Vista, il peut être commandé via l'interface Desktop Client. L'application Desktop Client (bureau client) fournit des fonctions très complètes d'utilisation et de recherche. Le Desktop Client est étudié en Section 8 de ce manuel.
Certaines fonctions de paramétrage, de gestion de fichiers et de maintenance ne sont disponibles que via le Desktop Client (bureau client).
Installation - Mise en route
5 Mise en route
Le HDX doit être installé horizontallyment sur un support spécial. Ne posez pas le HDX directement au-dessus d'un autre équipement. Vérifie que l'ouverture du ventilateur sur le panneau arrêté n'est pas obstruée. Le HDX doit être installé à son emplacement final avant de raccorder les cables et de lesmettre sous tension. N'oubliez pas d'incluter des piles dans le boîtier de télécommande.
Le HDX peut être connecté à un réseau d'ordinateurs pour récapérer des données et des images d'album sur Internet, pour diffuser directement de la musique dans la maison en utilisant l'équipment NaimNet, ou pour tirer partie des autres interfaces utilisateur. Si le HDX doit être utilisé dans un réseau, il est important que le réseau fonctionne lorsque le HDX est connecté et mis sous tension.
Les amplificateurs audio connectés localement ne doivent pas'être allumés tant que le HDX n'est pas allumé. Le commutateur d'alimentation du HDX se trouve sur le panneau arrêté, un bouton standby (attente) se trouvant sur le panneau avant. Ce bouton s'éteint lorsque le HDX passse en mode veille.
Pour commencer l'installation, identifiez d'abord le réseau sur le panneau arrêté, la sortie audio et les prises fémelles d'alimentation principale, et connectez les cables appropriés.
5.1 Connexions Internet/Réseau
Bien que le HDX puisse être utilisé en mode "autonome" sans connexion réseau, pour exploiter toutes ses fonctions, il doit être connecté à un service Internet "toujours en ligne" via un routeur Ethernet/modem avec un pare-feu incorpore.
Si le HDX doit être utilisé dans un réseau audio NaimNet/StreamNet, la connexion réseau permet au HDX de communiquer avec d'autres dispositifs du réseau et d'avoir accès à d'autres interfaces utilisateur.
Lorsqu'il est expédié, le HDX est paramétré pour ne nécessiter aucune autre configuration réseau, mais pour se connecter automatiquement à un réseau (DHCP par défaut). Cependant, si vous HDX a été précédément utilisé, sa configuration réseau a pu être modifiée et, de ce fait, il peut être incapable de se connecter automatiquement. Si ce cas se produit, contactez votre détaillant, votre installerateur ou directement Naim Audio.
Note: Un HDX utilisé en mode autonome et allumé sans connexion réseau en service reviendra à une adresse IP interne utilisable uniquement pour le mode autonome. Pour rétablit le paramétrage par défaut DHCP, éteignez le HDX, connectez le réseau, et allumez à nouveau.
5.1.1 Equipement reseau
On commande vivement une connexion réseau cablee pour que le HDX fonctionne de manière optimale et sécurisée.
On peut utiliser le système Ethernet sur réseau électrique, ce qui constitue une méthode simple et commode de connexion de réseau familial. Cependant, en fonction des facteurs d'cablage de l'alimentation principale propres à chaque foyer, la présence des données réseau sur l'alimentation principale peut comprometer la qualité du son du système général. Si l'on constate que la qualité du son est inacceptable, on doit installer des cables réseau dédiés.

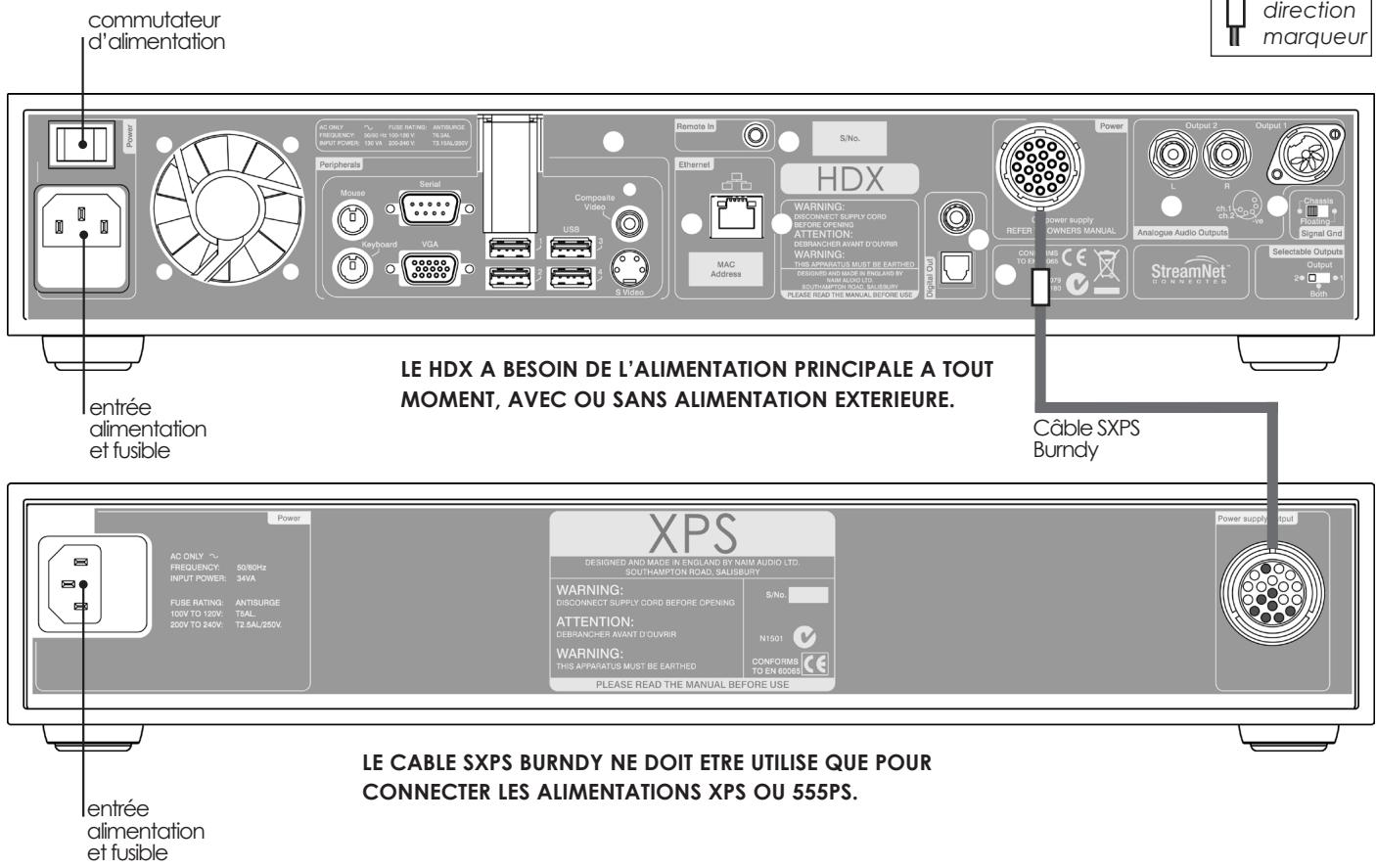

5.2 Amélioration de l'alimentation
Le HDX peut être amélioré en utilisant une alimentation extérieure Naim XPS ou CD555PS pour alimenter ses circuits analogiques.
Si une alimentation extérieure doit être utilisée, la fiche sur le panneau arrêté du HDX doit être enlevée et l'alimentation doit être branchée à sa place en utilisant un cable SXPS Burndy. Voir Diagramme 6.3
LE CABLE SXPS BURNDY NE DOIT ETRE UTILISE QUE POUR CONNECTER LES ALIMENTATIONS XPS OU 555PS.
Le HDX et l'alimentation extérieure doivent être éteints lorsque la fiche est enlevée et que les connexions du cable Burndy sont établies. Allumez d'abord l'alimentation extérieure et ensuite le HDX.
5.3 Connexions audio
Raccordez une ou toutes les prises de sortie analygique DIN (sortie 1) ou Phono (sortie 2), ou la prise de sortie numérique, à une entrée du système audio. Si vous utilisez les sorties analygiques, utiliser un cable Naim Hi-Line pour obtenir les autres résultats.
Note: Le sélecteur de sortie sur le panneau arrêté doit être mis sur les connexions de sortie analogique utilisées.
5.3.1 Signal Ground (terre signal)
Mettez le commutateur du panneau arrêté du HDX
Signal Ground (terre signal) (voir paragraphe 6.2.14) sur la position Chássis sauf si le HDX est connecté à un système hi-fi complément un autre composant source raccordé à la terre, ou si le "ronflement" de l'alimentation s'entend par les haut-parleurs. Contactez vous détaillant, votre distributeur ou Naim pour demander conseil si nécessaire.
Note : Tous les lecteurs Naim de CD et de DVD sont raccordés à la terre ; aussi le commutateur Signal Ground (terre signal) doit être mis sur flottant si l'un d'eux est connecté dans le système.
Note : "Connecté", dans ce contexte, signifie un cable de signal audio analogique importante une connexion de terre.
5.4 Mise sous tension
Si le réseau du HDX doit être utilisé, vérifie qu'il est connecté à Internet avant de l'allumer et que tous les périhériques nécessaires sont bien connectés et configurés.
Allumez le HDX à l'aide du commutateur d'alimentation du panneau arrêté.

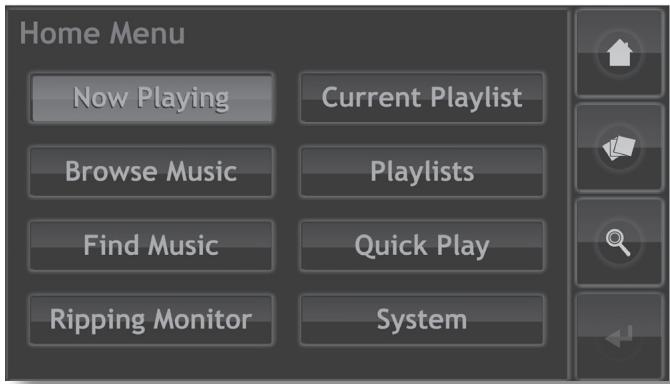

Après environ une minute, le menu interface utiliseur Home (accueil) apparaitra sur l'écran tactile du panneau avant (et sur l'affichage connecté). Naviguez sur l'écran et sélectionnez les options en touchant les touches tactiles de l'écran ou en utilisant les touches de navigation (▲ ▲▼), ok, home (accueil) et back (retour) du boîtier de télécommande.
Note : Il peut y avoir un conflit entre la commande par défaut du boîtier de commande et un autre équipement télécommandé du foyer. Un conflit apparaître si le boîtier semble télécommander un apparéil non prévu ou si un autre boîtier semble commander le HDX. En cas de conflit, la commande du boîtier HDX peut être modifiée. Tout en pointant le boîtier vers le HDX, appuyez et maintenez enforcée la touche page down (page vers le bas) et la touche input (entree) tout en appuyant simultanément sur les touches 2 ou 3 pour changer la commande. Appuyez sur la touche 1 pour revenir à la commande par défaut.

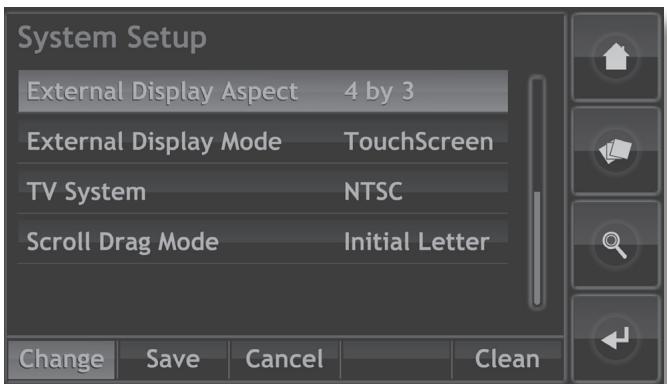

5.5 Paramétrage de l'écran extérieur
Si I'on utilise un affichage extérieur, il peut être nécessaire de modifier le paramétrage de l'affichage extérieur HDX. Naviguez via le menu System pour aller au menu System Setup (paramétrage système). Sélectionnez et sauvégardez l'élement voulu External Display Theme (thème affichage extérieur), External Display Aspect Ratio (rapport de dimension de l'affichage extérieur). External Display Mode (mode affichage extérieur) et TV System (systeme TV). Neutralise initialement le Screen Saver (économiseur d'écran) (voir System Setup (paramétrage système) page 1).
Note: Le External Display Mode (mode affichage extérieur) configure l'affichage extérieur pour utiliser l'écran tactile ou le boîtier de télécommande. En mode écran tactile, quatre boutons de raccourci sont affichés à droite de l'écran, correspondant aux touches home (accueil), browse (naviguer), find (recherche) et back (retour) sur le boîtier de télécommande. On ne peut acceder aux boutons de raccourci qu'à partir de l'écran tactile ; ils n'apparaissent donc pas en mode télécommande.
Note: Une fois que vous avez utilisé l'écran interface et que vous connaissiez bien ses fonctions, vous pouvez revalidate l'économiseur d'écran.
5.6 Première utilisation
Le HDX est livre avec des fichiers musicaux déjà mémorisés sur son disque dur. On peut utiliser l'un d'eux pour vérifier le bon fonctionnement de la lecture. Naviguez via l'interface affichage de panneau avant depuis le menu Home (accueil) jusqu'àu menu Quick Play (lecture rapide) et seLECTIONnez Play Random (lecture aléatoire) pour dire une piste.

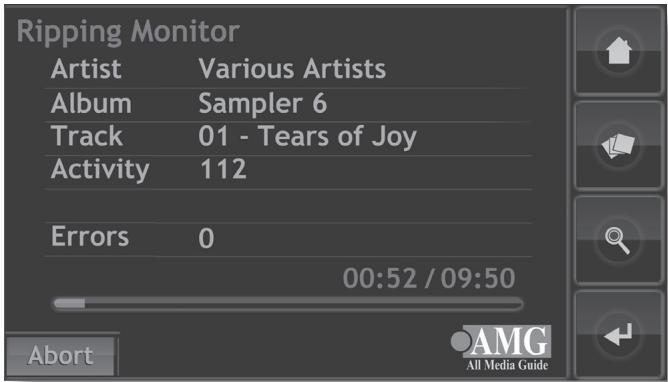

Pour "extraire" un CD sur le disque dur HDX, utilisez le bouton open (ouvrir) du panneau avant pour ouvrir le tiroir de CD. Inserez un CD et appuyez a nouveau sur le bouton open pour fermer le tiroir. L'extraction commencera automatiquement. A la fin de l'extraction du CD, le HDX ejectera automatiquement le CD. Voir la Section 9 pour plus d'informations sur l'extraction des CD.
Seuls les CD vous appartenant doivent être extraits. L'extraction d'un CD emprunté viole la loi sur le droit de reproduction.
Note : Bien que le HDX contienne un petit nombre de fichiers musicaux, pour pouvoir identifier un CD et télécharger ses données pendant l'extraction, il doit être connecté à un service Internet en fonctionnement.
5.7 Mise à jour logicielle
De temps à autre, des CD de mise à jour sont publiés pour le HDX. Pour installer la nouvelle version, insérez le CD correspondant dans le tiroir. La nouvelle version logicielle sera automatiquement chargée. Dans le cadre du processus de mise à jour, le HDX éjectera le CD et se relancera. L'affichage du panneau avant peut aussi temporatoriumly devenir vide. La mise à niveau logicielle est terminée lorsque le menu Home (accueil) apparait à nouveau.
Note : On doit suivre scrupuleusement les instructions se trouvant dans le CD de mise à jour.
N'éteignez jamais le HDX à partir du commutateur d'alimentation du panneau arrêté et ne débranchez pas le cordon d'alimentation pendant le chargement de la nouvelle version logicielle.
5.8 Mise hors tension
Normalement il n'est pas nécessaire d'eteindre le HDX à partir du commutateur d'alimentation du panneau arrêté, sauf s'il doit être désinstallé. Il peut être mis en mode attente en appuyant sur la touche standby (attente) du boîtier ou en appuyant et en maintainant enforcé le bouton standby du panneau avant pendant une seconde. Le HDX peutmettre une minute pour passer en mode attente et, pendant ce temps, le bouton standby (attente) clignotera. Ce bouton restera allumé en fixe lorsque le HDX est en mode standby (attente). Attendez que le bouton standby (attente))cesse de clignoter et reste alluméavant d'eteindrele HDXàpartir du commutateur d'alimentation du panneau arrêté.
Note: Si le HDX n'effectue pas la sauvegarde automatique programmée en mode standby (attente), elle aura lieu lorsqu'il sera allumé la prochaine fois. On pourrait entendre le bruit émis par le disque dur en fonctionnement pendant cette opération.
N'éteignez jamais le HDX à partir du commutateur d'alimentation du panneau arrêté et ne débranchez pas le cordon d'alimentation principale, sauf s'il est en mode attente.
Le HDX compte diverses prises fémelles de connexion sur son panneau arrêté. Elles sont illustrées et décrites dans les diagrammes et paragraphs suivants. Les légendes numériques sur le diagramme du panneau arrêté renvoient aux paragraphs numérotés en Section 6.2.

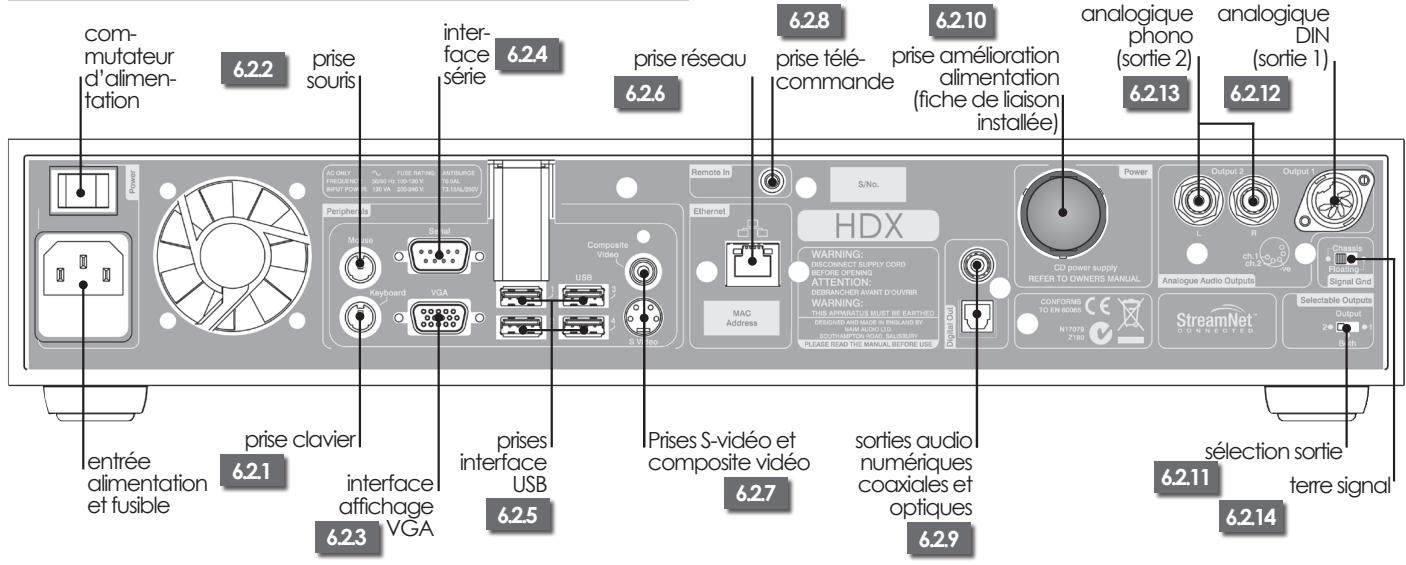

6.1 Panneau arrête HDX
6.2 Connexionx HDX
6.2.1 Prise clavier
En option, connectez un clavier PS2 pour commander le HDX conjointement avec un affichage externe.
6.2.2 Prise souris
En option, connectez une souris PS2 pour commander le HDX conjointement avec un affichage externe.
6.2.3 Interface VGA
En option, connectez un écran VGA pour afficher l'interface affichage supérieur HDX.
6.2.4 Interface série
A utiliser si le HDX doit être intégré dans un environnement RS232.
6.2.5 Prises interface USB
Une commande USB ou une source audio peuvent être connectées ici. Les sources USB peuvent être rendues disponibles sur un réseau.
6.2.6 Prise réseau
Se connecte ici à votre routeur réseau. Le HDX a besoin d'une liaison Internet en service avec le serveur DHCP.
6.2.7 Prises S-video et composite video
Connectez un écran S-video ou composite video (délevision) pour afficher l'interface affichage extérieur HDX.
6.2.8 Prise entrée IR
En option, connectez un signal de commande RC5 pour la commande locale du HDX à partir d'un repéteur IR (infrarouge).
6.2.9 Sorties audio numériques coaxiales et optiques
Audio numérique S/PDIF pour connexion à une entrée numérique de système audio. Ces sorties dupliquent les sorties analogiques.
6.2.10 Mise à niveau de l'alimentation électrique
Permet de connecter une alimentation améliorée XPS ou 555PS. La fiche de liaison installée doit être enlevée. Voir Diagramme 6.3.
LE CABLE SXPS BURNDY NE DOIT ETRE UTILISE QUE POUR CONNECTER LES ALIMENTATIONS XPS OU 555PS.
Note: Le HDX et l'alimentation améliorée doivent être éteints lorsque la fiche est enlevée et que les connexions de cable sont établies.
6.2.11 Selecteur de sortie
Sélectionne output 1 (sortie 1) (DIN), output 2 (sortie 2) (phono) ou les deux.
6.2.12 Sortie analogue DIN (sortie 1)
Sortie analogue du HDX pour se connecter à un système audio local. Utilisez cette option pour la connexion à un système Naim.
6.2.13 Sortie analogue Phono (sortie 2)
Sortie analogue du HDX pour se connecter à un système audio local. Utilisez l'option DIN de préférence à l'options Phono pour vous connecter à un système Naim.
En option déconnecté la terre signal analogue de la terre chassin et la laisse "flotter". Sélectionnez chassin sauf si le HDX est installé dans un système hi-fi comprenant un autre composant source raccordé à la terre d'alimentation ou si le "ronflement" de l'alimentation s'entend dans les haut-parleurs.
6.3 HDX connecté à l'alimentation XPS
Fonctionnement - L'interface affichage de panneau avant
7 L'interface affichage de panneau avant
Comme indiqué en Section 4, le HDX peut être commandé via plusieurs interfaces différentes. Cette section concerne l'interface affichage de panneau avant.
Cette interface affichage de panneau avant est un écran tactile graphique utilisant la navigation dans les pages et la sélection d'icones. Cette section concerne principalement l'utilisation de l'interface via l'écran tactile, bien que l'on puisse aussi utiliser le boîtier de télécommande fourni. Le boîtier de télécommande peut aussi servir à commander les préamplificateurs Naim, les amplificateurs intégrés et les lecteurs de CD.
Les paragraphs et les figures suivants montrent comment l'interface affichage de panneau avant permet d'avoir accès aux fonctions HDX les plus souvent utilisées. On peut avoir accès à d'autres fonctions en suivant les mêmes principes de navigation et de sélection. Un schéma de navigation montrant les niveaux supérieurs de l'interface se trouve en Section 7.9. Le boîtier de télécommande est illustré et ses fonctions sont décrites en Section 7.10.
7.1 Le menu Home (accueil)
Le menu Home (accueil), représenté ci-dessous comme il apparait sur l'écran tactile du panneau avant HDX, est le menu à partir duquel on peut avoir accès à tous les autres menus. Touchez une option pour la sélectionner. Touchez le bouton back (retour) pour revenir au menu précédent.
Les iconées empilées verticalement à droite du menu sont des raccourcis vers les menus home (▲) (accueil), browse (▼) (parcourir) et find (♀) (recherche), et vers le bouton back (▲) (retour). Ces iconées sontopsisens sur tous les menus et écrans.
Si l'on seLECTIONne une options sur le menu Home (accueil), les pages et fonctions suivantes apparaisent.

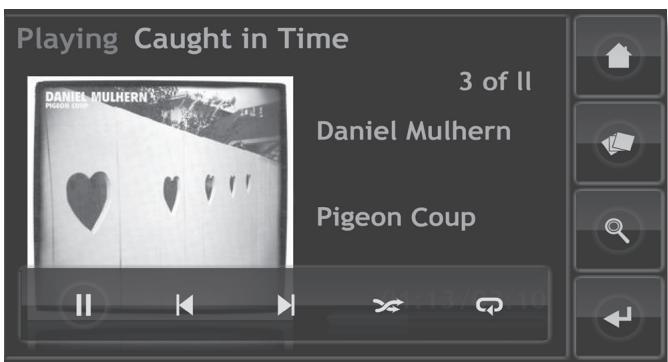

Now Playing (en cours de lecture): Affiche la piste en cours de lecture, ses informations et l'image correspondante. En touchant l'écran tactile Now Playing (en cours de lecture), on ouvrira aussi une fenêtre-temporaire flottante contenant les boutons play/pause ( / II) (lecture/pause), step backwards (H) (recul), step forwards () (avance), shuffle (×) (réarrangement) et repeat () (répetition).
Note: Si aucune piste n'est en lecture, l'information Now Playing (en cours de lecture) sera vide.
Browse Music (parcourir musiques): Donne accès à la bibliothèque musicale mémorisée sur le HDX et sur le réseau ou la mémoire USB. Voir Section 7.2
Find Music (recherche musique): Donne accès aux fonctions de recherche permettant de localiser des fichiers musicaux mémorisés sur le HDX et sur le réseau ou la mémoire USB. Voir Section 7.3
Ripping Monitor (contrôle d'extraction) : Affiche le déroulement de l'extraction. Voir Section 7.4
Current Playlist (liste de lecture en cours): Affiche les informations sur les pistes dans la liste de lecture actuelle, avec des options pour effacer la liste de lecture, pour retarder des pistes, pour sauvégarder la liste sous un nouveau nom. Si aucune liste de lecture n'a été sélectionnée, les pistes de l'album en cours de lecture seront affichées ainsi que des options pour "supprimer" des pistes et pour sauvégarder une version corrigée de l'album en tant que liste de lecture. Voir Section 7.5
Playlists (listes de lecture) : Affiche un menu montrant toutes les listes de lecture sauvegardées ainsi que des options pour生存, modifier et supprimer. Voir Section 7.6
Quick Play (lecture rapide) : Sélectionne un menu proposant des options de lecture rapide. Voir Section 7.7
System (systeme): Donne accès aux fonctions de paramétrage système HDX et aux informations d'objet. Voir Section 7.8
Fonctionnement - L'interface affichage de panneau avant
7.2 Le menu Browse Music (parcourir musiques)
En sélectionnant Browse Music (parcourir musiques) à partir du menu Home (accueil), on ouvre le menu de navigation, illustré ci-dessous, et on accède à la bibliothèque des pistes détenues localement sur le HDX ou sur un réseau disponible, ou sur la mémoire USB.
Albums : Affiche une liste alphabetique des musiques triées par album. Ce menu comporte aussi les options Play (lecture), Add (ajouter) (à une liste de lecture), Tracks (pistes) et Info.
Artists (artistes): Affiche une liste alphabetique des musiques triées par artiste. Ce menu comporte aussi les options Play(lecture), Add (ajouter) (à une liste de lecture), et Info.

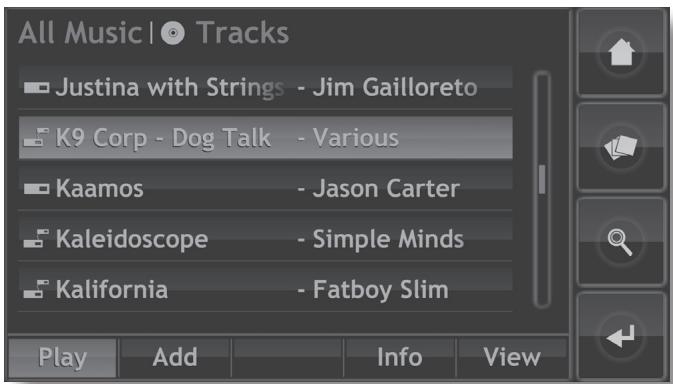

Tracks (pistes) : Affiche une liste alphabetique illustrée ci-dessous de toutes les pistes. La page comporte les options Play(lecture), Add (ajouter) (à une liste de lecture), et Info.
Note:L'icône à gauche du nom de la piste indique l'emplacement du fichier : local ( ) , USB ( ) ou network (réseau ).
Genres : Affiche une liste alphabetique des genres affectés aux albums. Le menu comporte aussi les options Play (lire), Add (ajouter) (à une liste de lecture), et Albums (dans chaque genre).
Composers (compositeurs): Affiche une liste alphétique des musiques triées par composéur. Le menu comporte aussi les options Play (lire), Add (ajouter) (à une liste de lecture), et Albums (par composéur).
Conductors (chefs d'orchestre) : Affiche une liste alphabetique des musiques triées par chef d'orchestre. Le menu comporte aussi les options Play (lire), Add (ajouter) (à une liste de lecture), et Albums (par chef d'orchestre).
Performers (musicians): Affiche une liste alphabetique des musiques triées par.musicien. Le menu comporte aussi les options Play (lire), Add (ajouter) (à une liste de lecture), et Albums (pour chaque musique).
Music Location (emplacement musique): Ouvre un menu illustré ci-dessous montrant les emplacements en mémoire des musiques disponibles sur le HDX. En sélectionnant un emplacement, on limite le parcours (ou la recherche) à cet emplacement.
Note: Si aucune mémoire externe (USB ou réseau) n'est connectée, cet écran ne sera pas affchéé. L'écran affichera toujours le menu browse (parcourir) du serveur local.
All Music (toutes les musiques): musiques mémorées localement (sur le disque dur interne du HDX) et sur toutes les mémoires connectées.
Local Server (serveur local): musiques mémorisées sur le disque dur interne du HDX.
USB Music (musiques USB): musiques mémorées sur les mémoires USB connectées localement (une clé USB par exemple).
Network Music (musiques réseau): musiques mémorisées sur les mémoires connectées au réseau (disque dur réseau ou dossier partagé sur un ordinateur).
Si l'on sélectionne play (lecture) sur l'un des menus Browse (parcourir), on effacera la liste de lecture actuelle, on lira la musique sélectionnée puis on affichera l'écran Now Playing (en cours de lecture), illustré ci-dessous, montrant la piste en cours de lecture, l'artiste, le titre de l'album et l'image disponible. En touchant l'écran tactile, on ouvira une fenêtre-temporaire flottante de déplacement et de commande, contenant les boutons play/pause ()/(II) (lecture/pause), step backwards () (recul), step forwards () (avance), shuffle (×) (réarrangement) et repeats () (répetition).
Note: En appuyant deux fois sur la touche Home (accueil) du boîtier, on ouvrira l'écran Now Playing (en cours de lecture).
Fonctionnement - L'interface affichage de panneau avant

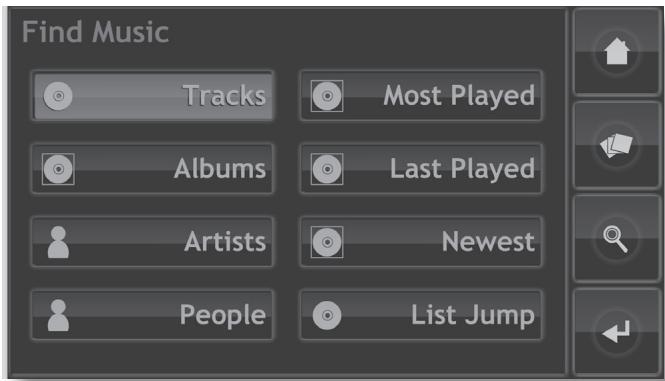

7.3 Le menu Find Music (recherche musique)
En selectionnant Find Music (rechercheur musique) à partir du menu Home (accueil), on ouvrira le menu ci-dessous,donnant accès aux fonctions permettant de recherche der musique détenue soit localement, soit sur un réseau disponible, soit sur une mémoire USB.

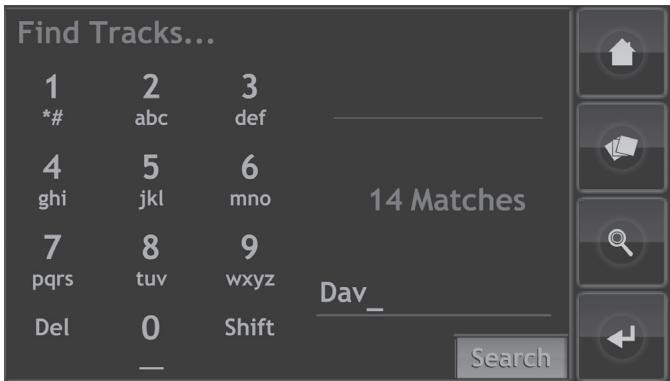

Tracks (pistes) : Affiche le menu ci-dessous permettant une recherche alphanumérique des pistes. Entrez le nom de la piste. Utilisez la touche Search (rechercheur) pour déclencher la recherche.
Note : On peut aussi utiliser les touches numériques du boîtier pour entraîr le texte comme on entre du texte SMS sur un téléphone mobile.
Albums : Affiche un écran permettant une recherche alphanumérique des albums. Tapez le nom d'un album et utilisez la touche Search (recherche) pour déclencher la recherche.
Artists (artistes) : Affiche un écran permettant une recherche alphanumérique des artistes. Tapeze le nom d'un artiste et utilisez la touche Search (recherche) pour déclencher la recherche.
People (personnes): Affiche un écran permettant une recherche alphanumeric des personnes (musiciens, chefs d'orchestre, etc.) Tapez un nom et utilisez la touche Search (recherche) pour déclencher la recherche.
Most Played (les plus lus): Affiche une liste des albums les plus écoulés ainsi que les boutons Play (lecture), Add (ajouter) (ajouter l'album sélectionné à une liste de lecture), Tracks (pistes) et Info.
Last Played (derniers lus): Affiche une liste des albums
dernièrement lus ainsi que les boutons Play (lire), Add (ajouter),
Tracks (pistes) et Info.
Newest (les plus récents): Affiche une liste des albums les plus récents (les plus récemment extraits) ainsi que les boutons Play (lecture), Add (ajouter) (ajouter l'album sélectionné à une liste de lecture), Tracks (pistes) et Info.
List Jump (sauft): Sert à sauter jusqu'à une dette initiale particulière dans une longue liste de morceaux musicaux. Par exemple, lorsqu'on parcourt les pistes, en selectionnant List Jump (sauft), on ouvrira une fenêtre saisie de texte. En entrant la première dette et en selectionnant search (recherche), on revienda à la liste et on déplacera la barre de surbrillation sur le premier élément commencer par cette dette.
Note: List Jump (saut) n'est disponible que lorsqu'on seLECTIONne le raccourci find (recherche 9) à partir d'un écran liste des éléments.
7.4 L'écran Ripping Monitor (contrôle d'extraction)
En sélectionnant Ripping Monitor (contrôle d'extraction) à partir du menu Home (accueil), on ouvrira la page ci-dessous affichant l'extraction du HDX. L'extraction peut être arrêtée en sélectionnant la fonction abort (interruption) ou en appuyant sur le bouton open (ouvrir) sur le panneau avant du HDX ou sur la touche open (ouvrir) du boîtier.
7.5 L'écran Current Playlist (liste de lecture en cours)
En selectionnant Current Playlist (liste de lecture en cours) à partir du menu Home (accueil), on ouvrira la page ci-dessous affichant toutes les pistes dans la liste de lecture actuelle. Les pistes sont affichées dans l'ordre suivant lequel elles sont ajoutées à la liste de lecture. Si un album complèt a été ajouté, les pistes seront lues dans l'ordre où elles apparaissent sur l'album. Si les pistes d'un album ont été ajoutées individuellement ou en créé une liste de lecture aléatoire, elles apparaîront dans l'ordre suivant lequel elles ont été ajoutées, quel que soit l'ordre des pistes sur l'album d'ou elles proviennent. La piste en cours de lecture est indiquée par le symbole .
Note: En appuyant deux fois sur la touche Playlist (liste de lecture) du boîtier, on ouvrira l'écran Now Playing (en cours de lecture).
Fonctionnement - L'interface affichage de panneau avant
7.6 Lists de lecture
Une liste de lecture est une liste des pistes collectées et sauvégardées sous un nom particulier; "favourites" (favoris) par exemple, ou "party tracks" (pistes de soitée). Les listedes de lecture sont créées en localisant les éléments musicaux souhaités, puis en les ajoutant à une liste de lecture nouvelle ou existante. Un élément musical peut être une seule piste, un album complet, un genre complet ou un groupe d' éléments musicaux génééré par une recherche.

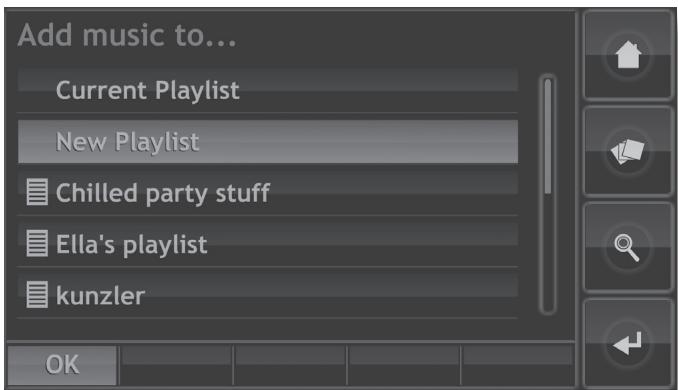

7.6.1 Création, désignation et sauvégarde des listedes de lecture
La procédure ci-dessous concerne la création d'une nouvelle liste de lecture en sélectionnant des éléments à partir du menu Browse (parcourir). Mais des éléments peuvent être ajoutés et les listedes de lecture créées ou augmentées à partir d'un menu quelconque complenant un bouton Add (ajouter).

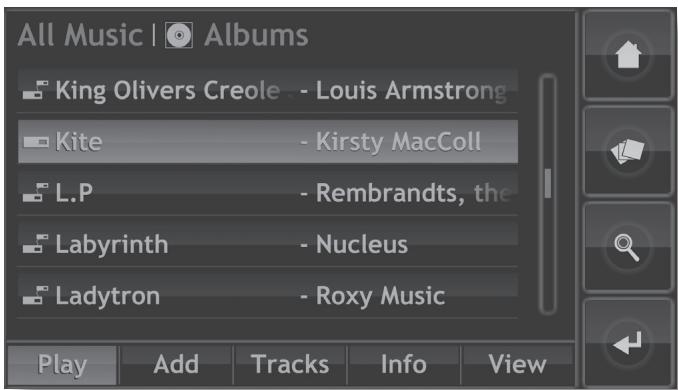

Si l'on sélectionne Albums (albums), Artists (artistes), Tracks (pistes) ou Genres (genres) dans le menu Browse (parcourir), on affiche le menu ci-dessous indiquant tous les éléments musicaux disponibles dans la catégorie sélectionnée.
Pour creer une liste de lecture, selectionnez le premier élément voulu (Kite est selectionné sur la figure) puis appuyez sur le bouton Add (ajouter). En appuyant sur le bouton Add (ajouter), on ouvrira la fenêtre selection de liste de lecture ci-dessous.
Selectionnez New Playlist (nouvelle liste de lecture), puis appuyez sur le bouton OK. L'écran ci-dessous s'ouvrira, permettant de désigner la nouvelle liste de lecture.

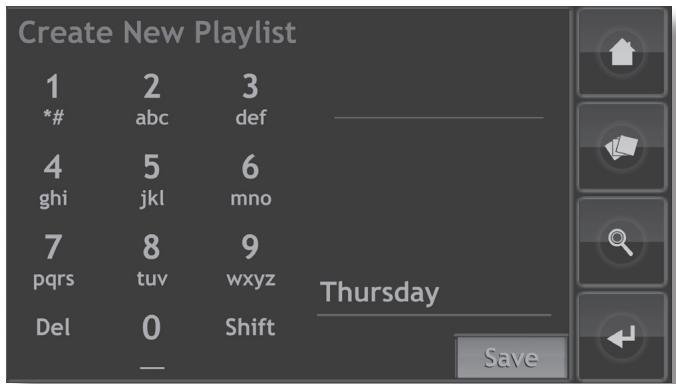

Donnez un nom à la nouvelle liste de lecture en sélectionnant le texte comme on entre un texte SMS sur un téléphone mobile, et appuyez sur le bouton tactile Save (sauvegarder). Lorsqu'on sélectionne save (sauvegarder), on revient à la page précédente. En sélectionnant un autre élément puis en appuyant sur Add (ajouter), on ouvre à nouveau la fenêtre de selection de liste de lecture dans laquelle la liste de lecture venant d'être sauvégédée peut être sélectionnée et permettant d'ajouter l'élement confirmé.
7.6.2 Sélection et gestion des listes de lecture

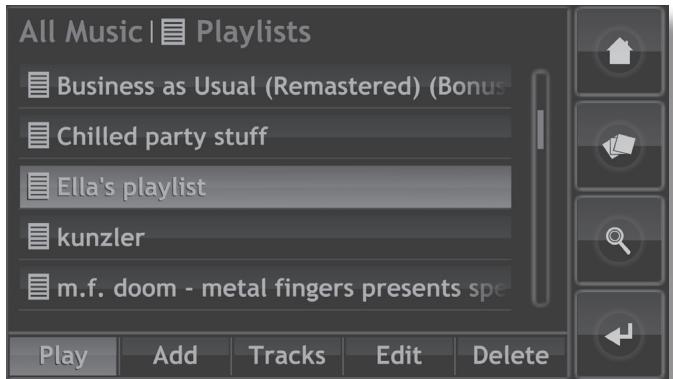

En sélectionnant Playlists (listes de lecture) à partir du menu Home (accueil), on affiche une liste des listes de lecture précédemment sauvégardées avec les options Play, (lire), Add (ajouter) (ajouter la liste de lecture sélectionnée à la liste de lecture en cours, à une liste de lecture existante ou à une nouvelle liste de lecture), Tracks (pistes) (pistes constituant la liste de lecture sélectionnée), Edit (modifier) (changer l'ordre des pistes ou supprimer des pistes) et Remove (supprimer) (toute la liste de lecture).
7.7 Le menu Quick Play (lecture rapide)

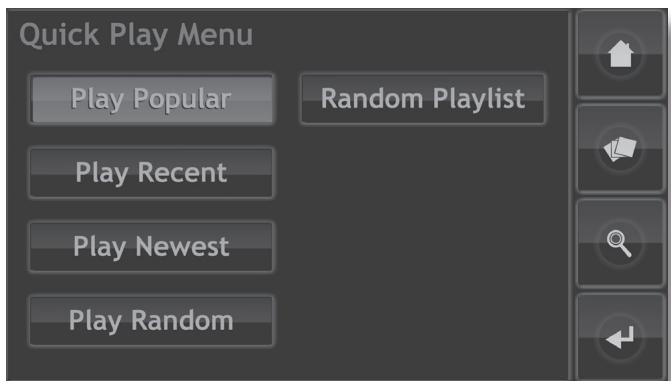

En sélectionnant Quick Play (lecture rapide) à partir du menu Home (accueil), on ouvrira le menu ci-dessousdonnant accès à cinq pages de raccourcis de lecture.
Fonctionnement - L'interface affichage de panneau avant
Play Popular (lecture des morceaux les比较好 classés): Lecture aléatoire à partir d'une liste de lecture généree automatiquement et contenant les pistes les plus souvent lues.
Play Recent (lecture récente): Lecture aléatoire à partir d'une liste de lecture générae automatiquement et contenant les pistes les plus récemment lues.
Play Newest (dernière lecture): Lecture aléatoire à partir d'une liste de lecture généree automatiquement et contenant les pistes extraites récemment.
Play Random (lecture aléatoire): Lecture de pistes sélectionnées au hasard parmi toutes les pistes disponibles sur le HDX.
Random Playlist (liste de lecture aléatoire): Affiche des menus séquentiels permettant de sélectionner les genres, les artistes et les albums. Une liste de lecture aléatoire sera ensuite可以选择 parmi celles scélectionnées.

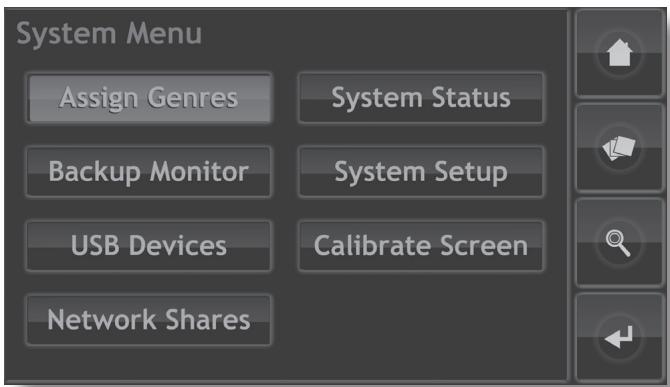

7.8 Le menu System (systeme)
En sélectionnant System (système) à partir du menu Home (accueil), on ouvrira le menu ci-dessous qui offre des fonctions de maintenance et de paramétrage.
Assign Genres (affectation de genres): Permet d'affector des genres à des albums mémorés localement.
Backup Monitor (contrôle de sauvegarde): Le HDX sauvegarde automatiquement les musiques mémorisées localement sur un second disque dur interne. L'écran contrôle de sauvegarde permet de suivir l'avancement de la sauvegarde.
USB Devices (mémoires USB) : Affiche une liste des mémoires USB se trouvant sur le HDX (c'est-à-dire précédément connectées) et leur état de connexion.
Network Shares (partage de réseau) : Affiche une liste des périphériques réseau se trouvant sur le HDX (c'est-à-dire précédemment ou actuèlement connectés) et leur état de connexion.
System Status (état système) : Affiche l'objet actuel du système HDX. Par exemple le nombre des albums en mémoire, l'espace disponible sur le disque dur et l'adresse IP actuelle.
System Setup (paramétrage système) : Donne accès aux fonctions paramétrage HDX. Les Sections 7.8.1 et 7.8.2 dérivent en début le paramétrage système.
Calibration écran : Permet de calibrer l'écran tactile du panneau avant ou un écran tactile extérieur connecté USB. Touchez Calibrate Screen (calibrer écran) et suivez les instructions affichées.
Note: L'écran tactile de panneau avant HDX est calibré avant l'expédition et il ne doit être à nouveau calibré qu'en cas d'anomalie de fonctionnement.

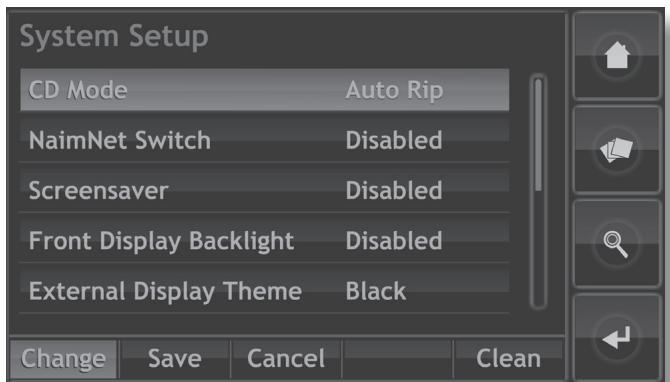

7.8.1 System Setup Page One (paramétrage système page un)
System Setup (paramétrage système): Affiche le paramétrage actuel HDX et permet de modifier des paramètres de fonction et d'affichage. Deux "pages" de paramètres sont générées. Utilisez la barre de défilament pour passer d'une page à l'autre. Les paramètres sur la page un sont illustrés et décrits dans le diagramme et les paragraphs suivants. Pour changer un paramètre, ou bien seLECTIONnez-le et touchez le bouton tactile change (changer), ou bien touchez deux fois le paramètre. Une fois que les paramètres système ont été configurés, ils peuvent être sauvégardés en touchant le bouton tactile save (sauvegarder).
Le bouton clean (nettoyer) neutralise l'écran tactile pendant 30 secondes pour pouvoir le nettoyer.
CD Mode (mode CD): Commute le HDX entre les modes Auto Rip (extraction automatique) et Playback (lecture). En mode Auto Rip (extraction automatique), le HDX extraira automatiquement le CD inséré dans le tiroir. En mode Playback (lecture), le HDX lira automatiquement le CD inséré dans le tiroir via ses sorties audio locales.
Pour dire un CD en mode Playback (lecture), ouvre le tiroir HDX et inserez le CD. Le CD sera lu automatiquement. Le menu Current Playlist (liste de lecture en cours) écoutera les pistes sur le CD comme si c'était une liste de lecture. Utilisez soit les touches transport du combiné soit les touches de l'écran Now Playing (en cours de lecture) pour play (▶) (lire), pause (II) (pause), stop (■) (arrêt), step forward (▲) (avance) ou step backwards (▲) (recul).
NaimNet Switch (commutateur NaimNet) : Permet d'avoir accès au système NaimNet s'il est connecté au HDX. Un bouton NaimNet se trouvera à droite de l'écran si un système NaimNet est disponible.
Screensaver (économiseur d'écran): Initialise le temps avant l'activation de la fonction économiseur d'écran.
Front Display Backlight (éclairage affichage avant) : Initialise le temps avant l'extinction automatique de l'éclairage de l'affichage avant.
Fonctionnement - L'interface affichage de panneau avant
External Display Theme (thème affichage extérieur) :
Sélectionne le thème de couleur pour l'interface affichage extérieur.
7.8.2 System Setup Page Two (paramétrage système page deux)
Les paramètres System Setup (paramétrage système) en page two (page deux) sont illustrés ci-dessous et sont décrits dans le diagramme et les paragraphs suivants.
- External Display Aspect (rapport de dimension d'affichage et extérieur) : Sélectionne le rapport de dimension video pour l'écran d'affichage extérieur.
External Display Mode (mode affichage extérieur) :
Sélectionne le mode pour l'affichage extérieur (écran tactile ou boîtier de télécommande). En mode écran tactile, l'interface affiche les boutons raccourcis correspondant aux touches home (accueil), browse (parcourir), find (recherche) et back (retour) sur le boîtier.
TV System (système TV) : Sélectionne les modes videoe TV PAL ou NTSC pour l'affichage extérieur.
Scroll Drag Mode (mode défilament): Sélectionne les modes Page et Initial letter (première dette) pour la fonction défilament de l'affichage. Lorsque Initial Letter (première dette) est sélectionné, le défilament de l'écran est indiqué par les premières lettres affichées en haut de l'écran. Lorsque Page est sélectionné, le défilament de l'écran est indiqué par les numérodes de page affichés en haut de l'écran.

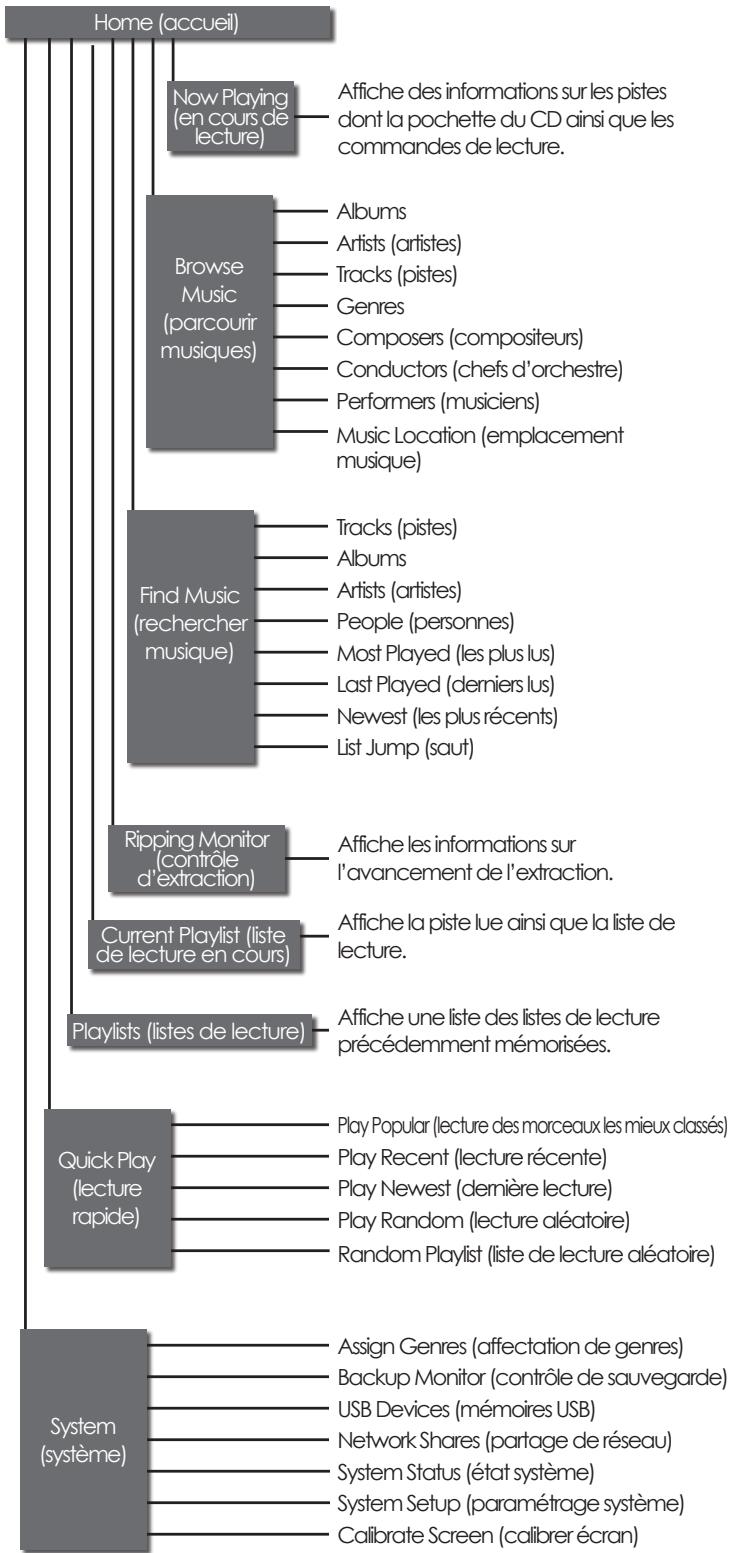

7.9 Structure menu interface
Le diagramme illustré les niveaux supérieurs du menu Interface affichage de panneau avant et la structure de menu.
Fonctionnement - L'interface affichage de panneau avant

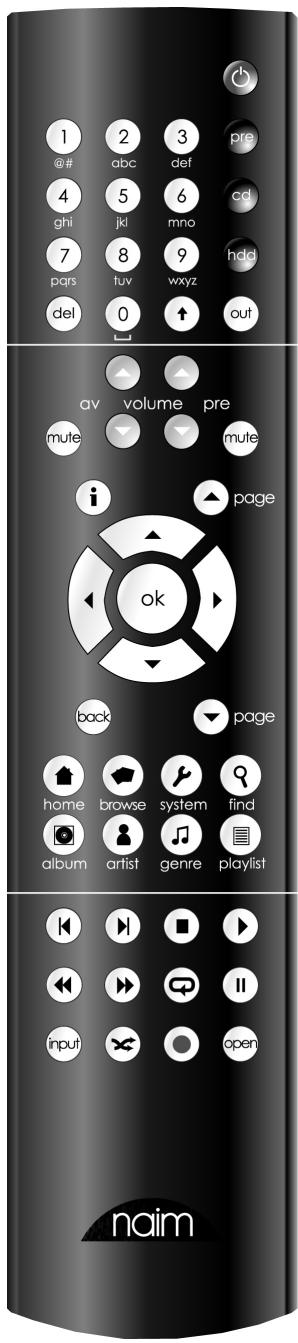

7.10 Fonctions du combiné
On peut naviguer et selectionner des options sur l'interface affichage du panneau avant a I'aide des sept touches du boitier :
Navigation ( ), ok, back (recul)
et home (accueil). Ces touches sont
en surbrillance dans les annotations du diagramme.
Standby
(attente): Met l'équipment en mode attente ou veille. Vérifie que le boîtier est dans le mode approprié (hdd pour HDX).
Mode: Commute le mode du boîtier sur pré-amplificateur/ amplificateur intégré (pre), lecteur CD (cd), ou lecteur de disque dur (hdd).
Numérique: Permet la saisie de nombres ou de texte pour la seLECTION ou la recherche de pistes.
Delete (del)
(suppression) : Permet de supprimer le dernier nombre ou texte saisi.
Shift () : Met en majuscules le texte saisi.
Output (out)
(sorting): Sélectionne les sorties locales sur les appareils équipés pour cela (non HDX).
Volume: Augmentation volume () et diminution () pour pré-amplificateur ou processeur AV. Ces touches fonctionnent quel que soit le mode du boitier.
Mute
(silencieux) : Bloque la sortie audio du pré-amplificateur ou du processeur AV. Ces touches fonctionnent quel que soit le mode du boillier.
Info (i): Affiche des informations sur l'élément sélectionné.
Page: Sélectionne la page suivant (▼) ou précédente (▲) du menu.
Navigation :
(△
ok:
Back (retour) :
Home (accueil)
Navigue et selectionne les icones menu.
Confirme la selection de l'icone.
Rappelle le menu precedent.
Selectionne le menu Home (accueil).
Browse (parcourir): Sélectionne le menu Browse (parcourir).
System (système): Sélectionne le menu System Setup (paramétrage système).
Find (recherche) : Sélectionne le menu Find (recherche).
Album: Sélectionne le menu parcourir Album.
Artist (artiste) : Sélectionne le menu parcourir Artist.
Genre: Sélectionne le menu parcourir Genre.
[ \text{list de lecture} ]
Start (4) (début): Revient au début d'une piste.
End (1) (fin): Avance jusqu'à la piste suivante.
Stop (■) (arrêt): Arrête la lecture.
(avance): Avance rapide.
Repeat (Q)
(repétition): Répéte la liste de lecture actuelle.
Pause (II): Pause lecture.
Shuffle (×)
(rearrangement) : Réarrange au hasard l'ordre de lecture.
Point rouge () : Déclenche
l'enregistrement audio sur les apparèils équipés pour cela (non HDX).
Input (entree): Sélectionne les entrées audio sur les produits équipés pour cela (non HDX).
Open (ouvrir): Ouvre le tiroir de CD.
Fonctionnement - Le Desktop Client (bureau client)
8 L'interface Desktop Client (bureau client)
HDX Desktop Client est une application pouvant etre installee sur un PC utilisant Microsoft Windows XP ou Vista. Le PC doit etre connecte au réseau incorporaant le HDX. L'application et son programme d'installation se trouvent sur le CD emballe avec le HDX.
L'interface Desktop Client permet de commander la lecture de musique HDX, mais de plus fournir diverses fonctions de paramétrage et de maintenance HDX qui ne sont pas disponibles à partir d'une autre interface.
Pour installer l'application Desktop Client, insérez le CD dans l'unité de CD du PC, double-cliquez sur l'icone Desktop Client et suivez les instructions affichées à l'écran. Vérifie que le HDX est allumé et connecté au réseau lorsque l'application Desktop Client fonctionne.
Le format de l'interface Desktop Client et son fonctionnement seront familiers pour les personnes ayant l'expérience de l'application du navigateur Windows Explorer.
8.1 Connexion du HDX
Lorsqu'elle est executée pour la première fois, l'application Desktop Client analysera le réseau pour détecter les lecteurs de disque dur Naim connectés. La fenêtre ci-dessous s'ouvrira pour indiquer le ou les serveurs trouvés et leurs adresses IP. Chaque "nom" de serveur indiqué est une forme abrégée de l'adresse MAC imprimée sur son panneau arrière.
Si Desktop Client a été précédemment connectée à d'autres éléments réseau (ou à des éléments avec des adresses IP variables), ceux-ci peuvent aussi être indiqués. Utilisiez l'adresse MAC raccourcie indiquée dans la colonne nom pour identifier le HDX.
Si le HDX n'est pas immédiatement indiqué, vérifie qu'il est connecté au réseau et qu'il est allumé, et cliquez sur Scan for Naim Devices (recherche de péripériques Naim).
Note : Il faut attendre une minute pour que le HDX se "lance" et devienne visible pour l'application Desktop Client.
Sélectionnez le name (nom) concernant le lecteur de disque dur approprié en cliquant dessus, et cliquez sur OK. Le lecteur de disque dur sélectionné sera alors connecté à Desktop Client.
Fonctionnement - L'interface Desktop Client (bureau client)

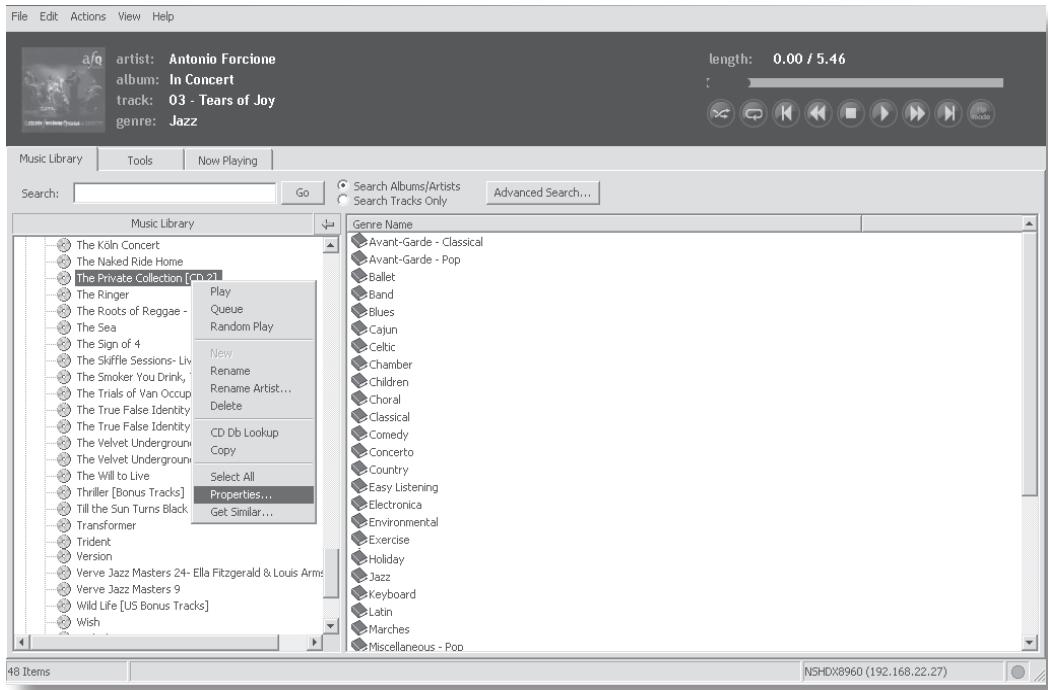

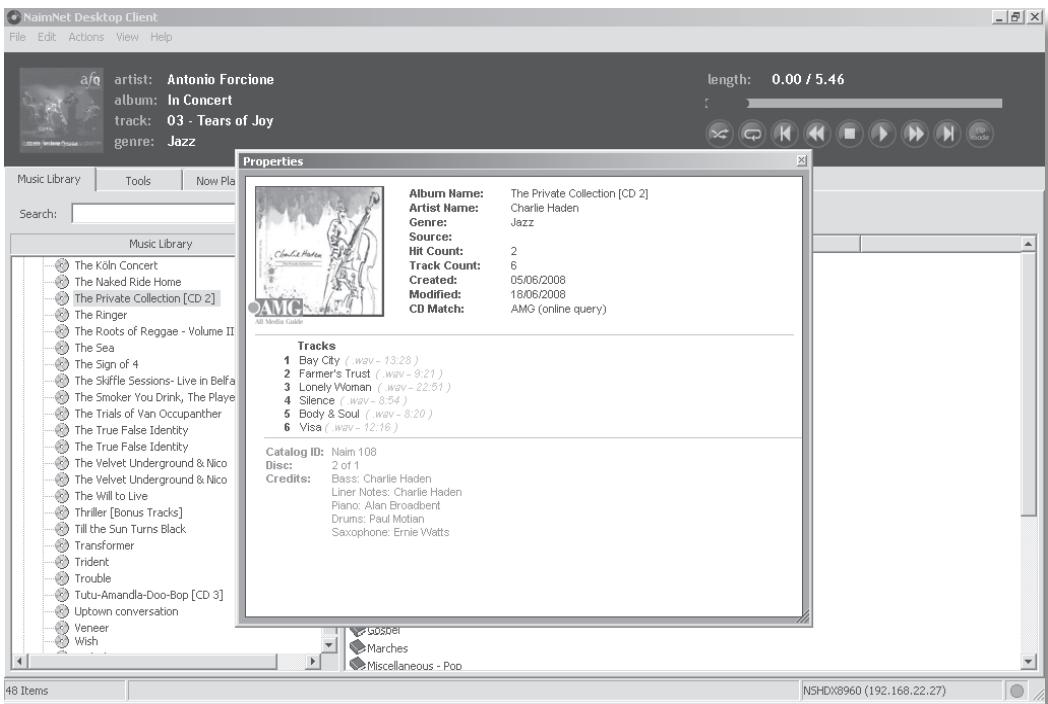

8.2 L'écran interface
Toutes les fonctions Desktop Client sont commandées via une seule fenêtre. Cette fenêtre comprend plusieurs zones séparées et plusieurs outils selon leur application et leur contexte. Les fenêtres et les outils sont identifiés dans le Diagramme 8.3 et sont décrits dans les paragraphs suivants.
8.3 Fenêtres interface et éléments
8.4 Commandes de transport
Les commandes de transport assurent les fonctions stop (arrêt), play/pause (lecture/pause), fast forward (avance rapide), fast reverse (recul rapide), step forward (avance) et step reverse (recul), et également shuffle (réarrangement), repeat (répetition) et auto rip/play (extraction auto/lecture). Le bouton rip/play (extraction/lecture) commute le HDX entre les modes Auto Rip (extraction auto) et Playback (lecture). En mode Auto Rip (extraction automatique), le HDX extraira automatiquement le CD inséré dans le tiroir. En mode Playback (lecture), le HDX lira automatiquement le CD inséré dans le tiroir via ses sorties audio locales.
La fonction shuffle (réarrangement) est appliquée à la liste de lecture actuelle, tandis que la fonction repeats (répétition) peut être appliquée à des pistes isolées ou à la liste de lecture actuelle. Pour en savoir plus sur la création et la gestion des listes de lecture, voir la Section 8.13
Les menus Application comptant File (fichier), Edit (modifier), Action (action), View (visualiser) et Help (aide) assurent divers outils et fonctions. Ils sont décrits dans les paragraphses suivants.
8.5.1 Le menu File (fichier)
Le menu File (fichier) fournit les commandes Connect (connexion) et Disconnect (déconnexion) du réseau et la commande Exit (sortie) d'application.
8.5.2 Le menu Edit (modifier)
Le menu Edit (modifier) fournit des utilisaires de fichier (rennommer, etc.), les fonctions copier et coller, les fonctions selection et l'accès aux propriétés du fichier.
Le menu Actions offre un autre moyen d'accès aux fonctions play (lecture), queue (file d'attente) et random (lecture aléatoire).
8.5.4 Le menu View (visualiser)
Le menu View (visualiser) permet de selectionner d'autres écrons interfac :
Player Mode (mode lecture), écran dans lequelnds les commandes de transport,les données de lecture en cours et les menus d'application sont affichés.
Maintenance Mode (mode maintenance), écran dans lequel seuls les données de la bibliothèque de musiques et les fichiers détaillés de la bibliothèque de musiques sont affichés. L'interrogation des écrans de maintenance n'affecte pas la lecture de la piste ou de la liste de lecture en cours.
Player and Maintenance (lecteur et maintenance), écran dans lequel les deux modes sont affichés. Le Diagramme 8.3 affiche le lecteur et la maintenance.
8.5.5 Le menu Help (aide)
Le menu Help (aide) donne des informations sur l'installation et sur la version de l'application Desktop Client.
8.6 Now Playing (en cours de lecture)
Le champ Now Playing (en cours de lecture) affiche l'artiste, l'album, le titre et le genre de la piste en cours de lecture.
Fonctionnement - L'interface Desktop Client (bureau client)
8.7 Onglets Interface
Les onglets Interface permettent de Sélectionner l'une des trois pages maintenance interface : Music Library, Tools et Now Playing (bibliothèque de musiques, outils et en cours de lecture).
8.7.1 L'onglet Music Library (bibliothèque de musiques)
L'onglet Music Library (bibliothèque de musiques) sélectionne la page illustrée dans le Diagramme 8.3. Les mémoires réseau auxquelles l'interface est connectée (éventuellesment, en dehors de la mémoire interne du HDX) sont indiquées dans la fenêtre gauche. On peut les sélectionner et leur contenu peut être agrandi enclistuant sur le dessin associé +. La fenêtre droite affichera alors les fichiers musicaux détaillés mémorisés dans chaque mémoire. Enclistuant sur les titres de colonne, on modifiera l'ordre de la liste des éléments triés en fonction du titre.
8.7.2 L'onglet Tools (outils)
L'onglet Tools (outils) sélectionne la page interface illustrée dans le Diagramme 8.8. Elle fournit les utilisaires de maintenance et de paramétrage du lecteur de disque dur, indiqués dans la fenêtre gauche, qui peuvent être sélectionnées et dont le contenu peut être agrandi en cliquant sur le graphique correspondant + . La selection d'un utilitaire ouvrira une boîte de dialogue dans la fenêtre droite, fournissant des informations ou pouvant servir à spécifique divers paramètres du réseau et du lecteur de disque dur.
Le Diagramme 8.8 représenté l'onglet Tools (outils) avec tous les utilisaires agrandis dans la fenêtres gauche, et affiche l'utilitaire Ripping Monitor (contrôle d'extraction) dans la fenêtre droite. Tous les outils et utilisaires sont décrites en Section 8.18.
8.8 Onglets interface - Tools (outils)

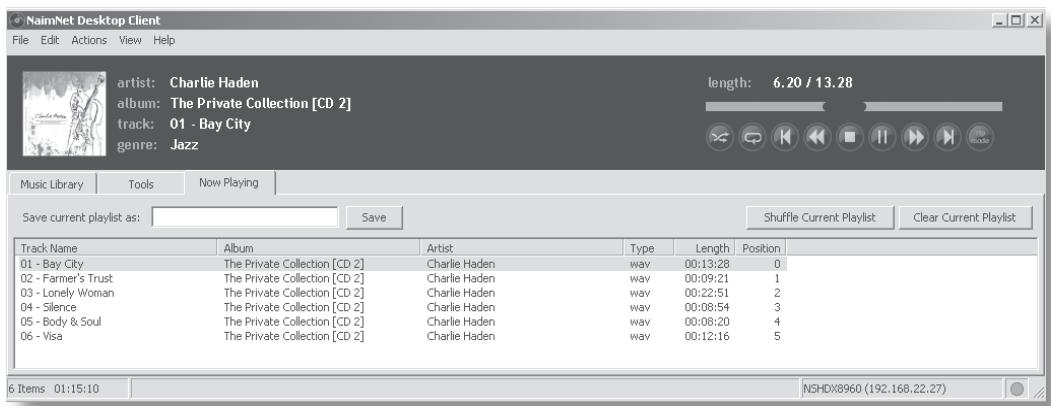

8.9 Onglets interface - Now Playing (en cours de lecture)
8.7.3 L'onglet Now Playing (en cours de lecture)
L'onglet Now Playing (en cours de lecture) sélectionne la page interface illustrée sur le Diagramme 8.9. La page affiche la piste en cours de lecture, les informations associées et la liste de lecture dont elle fait partie.
La page comprend aussi un champ d'entrée de texte pour pouvoir nommer les listes de lecture et des boutons pour sauvegarder, réarranger (randomiser) et effacer des listes de lecture. Pour en savoir plus sur la création et la gestion des listes de lecture, voir la Section 8.13.
Fonctionnement - L'interface Desktop Client (bureau client)
8.10 Recherche simple et avancée
Les outils de recherche de la page Music Library (bibliothèque de musiques) permettent de repérer les fichiers musicaux pour leur lecture immédiate ou pour leur ajout à une liste de lecture.
L'outil simple Search (rechercheer), illustré dans le Diagramme 8.3, permet de rechercheer des albums et des artistes ou des pistes individuelles. Il n'est pas nécessaire de taper le nom ou le titre complet dans le champ de saisie recherche, mais plus les informations saisies seront détaillées, plus la recherche aura de chance d'être fructueuse.
Après avoir entré le texte dans le champ de saisie et après avoir sélectionné
Albums/Artists (albums/artistes) ou Tracks Only (pistes seulement), cliquez sur le bouton Go (aller) pour lancer la recherche. Les résultats de la recherche apparaitront dans la fenetre croite de la page Music Library (bibliothèque des musiques). Double-cliquez sur un élément musical pour le dire immediatement.
L'outil Advanced Search (recherche avancée) permet de rechercher
avec précision des fichiers musicaux à生存. Pour lancer une recherche avancée, cliquez sur le bouton Advanced Search (recherche avancée). Une fenêtre d'entrée de texte s'ouvrira comme illustré dans le Diagramme 8.11.
Gracé à la fenêtre de saisie de texte de la recherche avancée, on peut utiliser deux critères de recherche pouvant être configurés pour rechercher un album, un artist (artiste), une track (piste), un genre (genre), un composer (compositeur), un performer (muscien) ou un conductor (chef d'orchestre). Chaque critère peut aussi être limité pour contain (containir), begin with (commencer par), match exactly (correspondre exactement), not contain (ne pasContainir) ou not match exactly (ne pas concorder exactement) avec le texte recherché.
Une recherche peut aussi être effectuee en imposant la correspondance de all (tous) les criteres de recherche ou simplement de any (quelques-uns) et, en configurant soigneusement les criteres de recherche, on doit pouvoir trouver rapidement un fichier musical particulier.
Par exemple, si une bibliothèque de musiques contient de nombreuses symphonies de Beethoven, mais que l'on peut dire uniquement les versions avec Leonard Bernstein comme chef d'orchestre, le paramétrage de recherche représenté sur le Diagramme 8.12 permettra de retrouverrapidement la musique appropriée.

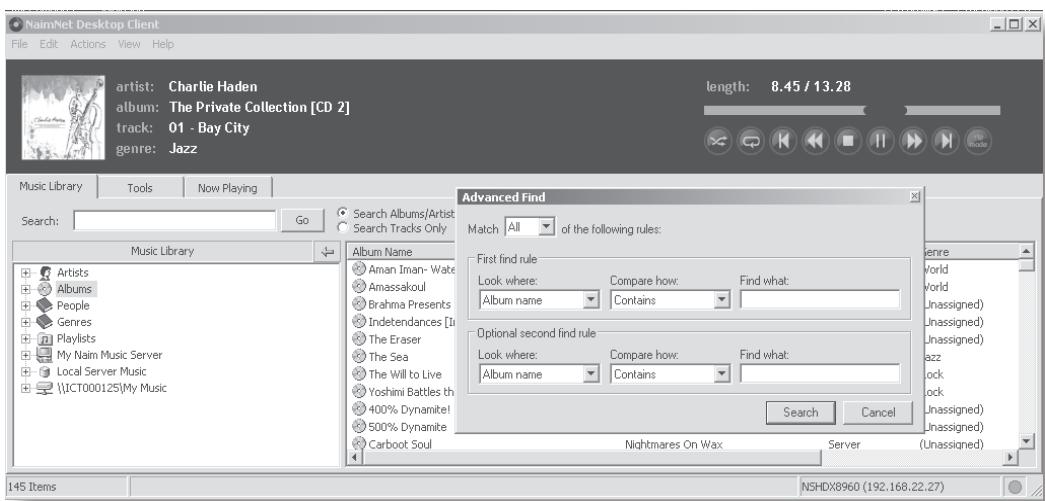

8.11 Recherche avancée

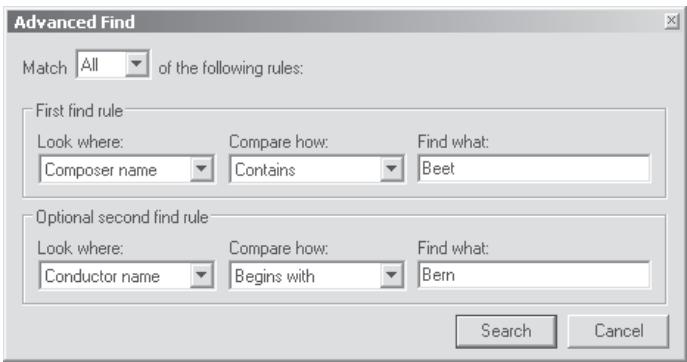

8.12 Recherche de Beethoven
Fonctionnement - L'interface Desktop Client (bureau client)
8.13 Listes de lecture
Une liste de lecture comprend des pistes disposées en file d'attente pour lecture. Une liste de lecture peut être définie par l'ordre de lecture d'un album, en selectionnant des pistes particulières pour creer un album ne contenant que le même artiste, genre, compositeur, chef d'orchestre ou musicien. Les listedes de lecture peuvent être nominées et sauvégardées pour pouvoir les utiliser plus tard.
Pour creer, nommer et sauegarder une liste de lecture de track (pistes), procedez ainsi :
- Cliquez sur l'onglet Music Library (bibliothèque des musiques) puis sur le graphique à côté de l'onglet Albums pour agrandir la liste des albums à la disposition du serveur.
- Sélectionnez l'album sur lequel la première piste doit se trouver dans la liste de lecture, puis sélectionnez cette track (piste) dans la fenêtre droite. Allez au menu d'application Actions et sélectionnez Queue (file d'attente). Alternativement, faites un "click droit" sur l'album et sélectionnez Queue (file d'attente) dans la liste défilante.
Répétez la sélection et la file d'attente des pistes jusqu'à ce que la liste de lecture voulue soit complète. - Cliquez sur l'onglet interface Now Playing (en cours de lecture). La file d'attente des pistes sélectionnées sera affichée dans la fenêtre principale. Pour
sauegarden la
liste de lecture,
dontez-lui un nom
dans le champ
saisie de texte et
cliquez sur Save
(sauvegarden). La
liste de lecture peut
etre rearrangée
(randomisée)
ou effacée en
cliquant sur les
boutons appropriés.
Le Diagramme
8.14 illustre la
sauegarde d'une
liste de lecture.
8.14 Sauvegarder la liste de lecture
Note : L'effacement de la liste de lecture actuelle n'efface pas les pistes de la bibliothèque de musiques, elle les retire simplement de la file d'attente.
- Une fois sauvégardée, la liste de lecture peut être rappelée à partir de l'onglet Music Library (bibliothèque de musiques). Cliquez sur le graphique à côté de l'onglet Playlists (listes de lecture) pour agrandir la liste des listes de lecture sauvégardées, puis sélectionnez la liste voulue. Pour生存 la liste de lecture, allez au menu d'application Actions et sélectionnez Play (lecture).
Fonctionnement - L'interface Desktop Client (bureau client)
8.15 Propriétés de l'album
L'application Desktop Client détient plus d'informations sur les albums particuliers que celles affichées sur les écrans Player Mode (mode lecture) ou Maintenance Mode (mode maintenance). Les informations peuvent être affichées en selectionnant les propriétés de l'album. Pour acceder aux propriétés de l'album, faites d'abord un clic droit sur le nom de l'album. Une fenêtre apparaitra
comme indiqué sur le
Diagramme 8.16.
Note:Lorsqu'on fait un clic droit,le menu qui apparaitpermétd'avoir accesaux propriétés,et aussiàdiversedesautres fonctions.
En cliquant sur properties (propriétés), on affiche des informations supplémentaires pour l'album concerné comme illustré dans le Diagramme 8.17.
8.16 Sélection des propriétés de l'album
8.17 Affichage des propriétés de l'album
Fonctionnement - L'interface Desktop Client (bureau client)
8.18 Outils et utilisaires
L'onglet Tools (outils) offre des utilisaires de maintenance et de paramétrage du lecteur de disque dur pouvant etre seLECTIONnés, et leur contenu peut etre agrandi en cliquant sur le graphique associé 田 La selection d'un utilitaire ouvrira une boite de dialogue dans la fenetre droite, fournissant des informations ou pouvant servir a specifier divers paramètres du reseau et du lecteur de disque dur. Le but et l'utilisation de chaque outil et utilitaire sont décrits dans les paragraphs suivants. Le Diagramme 8.19 donne la liste complete des outils et des utilisaires.
8.18.1 Contrôle d'extraction
Affiche en temps réel l'avancement de l'extraction du CD.
Affiche le journal d'extraction du serveur, y compris les alertes.
8.18.3 Zone Maintenance (maintenance de zone)
Permet la définition et la maintenance de zone de réseau.
8.18.4 Backup Monitor (contrôle de sauvegarde)
Affiche des statistiques de sauvegarde et permet de paramétre la sauvegarde.
8.18.5 Backup Scheduler (programmateur de sauvegarde)
Permet de déclencher manuellement les sauvégardes et de les programmes pour qu'elles s'exécutent automatiquement.
8.18.6 System Status (état système)
Affiche les rapportds d'etat du système.
8.18.7 System Messages (messages système)
Affiche les messages du système.
8.18.8 Lookup Messages (messages de consultation)
Affiche les messages de consultation de données de CD.
8.18.9 System Settings (paramétres système)
Affiche et permet de modifier les divers paramètres du système.
Note : L'horloge interne et le calendrier HDX peuvent être régles ici.
8.18.10 System Functions (fonctions du système)
Assure les fonctions de purgege d'image, de reconstitution de la base de données et fournit des informations sur la version. A utiliser uniquement si le service d'assistance technique Naim le demande.
8.18.11 Recycle Bin (corbeille de recyclage)
Permet de purger ou de rétablit dans la bibliothèque les éléments se trouvant dans la corbeille de recyclage.
8.18.12 USB Devices (mémoires USB)
Affiche une liste des mémoires USB actuellement ou précédement connectées.
8.18.13 Network Shares (partage de réseau)
Année une liste des mémoires réseau actuelsment ou précedemment connectées.

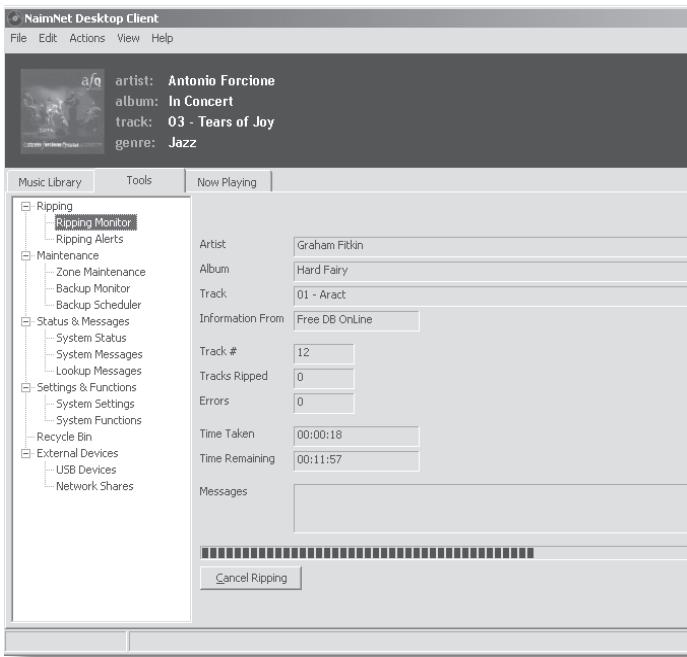

8.19 Outils et utilisaires
Fonctionnement - Lecture
9 Lecture
Le HDX peut fournir simultanément une sortie locale et six voies réseau. Les sorties de votre HDX que vous utiliserez dépendront du type de système dans lequel il est utilisé. Les paragraphs suivants dérivent les diverses options de sortie et leur contexte.
9.1 Lecture locale
Le HDX comprend les sorties locales suivantes :
- Une seule sortie analogue avec en option prise DIN commutable et prise phono.
- Une seule sortie audio numérique S/PDIF avec en option prise coaxiale et optique. La sortie audio numérique est dupliquée comme sortie analogue.
Les sorties audio HDX doivent être connectées à un système hi-fi ou à des systèmes se trouvant soit dans la même zone que le HDX soit dans des zones proches.
La lecture locale peut être sélectionnée en utilisant les interfaces Local et Navigateur réseau.
En plus des CD en mémoire sur le disque dur du HDX, des fichiers audio MP3, AAC, WMA, FLAC ou WAV, non-DRM, en mémoire sur des mémoires extérieures, peuvent aussi êtrelus par le HDX.
Note: Les clés mémoire connectées via USB doivent avoir le format FAT, FAT32, ou NTFS. Les formats Apple Macintosh ne sont pas compatibles.
Note : D'autres formats de lecture peuvent être ajoutés dans le cadre de mises à niveau du microprogramme dans l'avenir. Contactez votre détaillant ou distributeur Naim pour plus d'informations.
9.2 Lecture réseau (diffusion directe)
Le HDX est compatible avec les apparéils NaimNet/StreamNet. Outre la commande à distance à partir du réseau, NaimNet offre six canaux de diffusion de fichiers audio à partir du HDX pour lecture via des apparéils NaimNet en nombre presque illimité.
Note: Seuls les fichiers 44,1 kHz, 16 bits WAV ou MP3 identifiés etprésentés par un HDX peuvent être diffusés en continu et en direct via StreamNet.
Fonctionnement - Extraction
Le HDX ne replira sa fonction potentielle que s'il défient une importante bibliothèque de musiques. Un CD de musique contient environ 600 MO de données et la capacité mémoire 400 GO du HDX permettra deContaining environ 650 CD. Pour extraire un CD, il faut huit minutes, en utilisant des algorithmes avances de traitement des données garantissant que les données extraites seront une représentation "binaire parfaite" du CD.
10.1 Le processus d'extraction
L'extraction des CD sur le HDX est une opération simple. Il vaut moins extraire lorsque le HDX est connecté à un service internet en fonctionnement et friable.
Note: Une connexion Internet est nécessaire pour que le HDX puisse identifier les CD et puisse télécharger les données concernant l'artiste, le titre, la liste de lecture et le dessin. Si le HDX ne peut pas acceder à Internet pendant l'extraction, il interrogera initialement une petite base de données interne pour trouver les données correspondant au CD. Si le CD ne se trouve pas sur la base de données interne, seules les données audio extraites et leur code d'identification seront mémorisés. L'entrée manuelle des données CD ou d'autres bases de données AMG et FreeDB peuvent se faire via l'application Desktop Client une fois que la connexion Internet est rétablie.
Note : Faites un cli c droit sur le nom de l'album dans Desktop Client pour demander une consultation en ligne de la base de données.
Pour extraire un CD, appuyez sur bouton open (ouvrir) du panneau avant ou du boitier et placez le CD dans le tiroir. Appuyez à nouveau sur le bouton open (ouvrir) pour fermer le tiroir. L'extraction commencerà automatiquement et prendra huit minutes.
Note: On commande de vérifier que la surface de lecture de chaque CD est propre avant l'extraction.
Note : L'extraction peut être annulée une fois qu'elle a commencé en appuyant sur le bouton open (ouvrir) du panneau avant HDX ou en Sélectionnant Abort (interrompre) sur la page Ripping Monitor (contrôle d'extraction) de l'interface affichage de panneau avant.
Une fois que le HDX a extrait le CD et a téléchargeé ses données, le CD sera éjecté automatiquement. Dans qu'un CD est ejecté, le HDX peut extraire le suivant. Le menu Ripping Monitor (contrôle d'extraction) donne des informations sur l'avancement de l'extraction.
Le CD sera inclus dans la liste des bibliothèques de musiques du HDX environ 1 minute après la fin de l'extraction. Il sera alors disponible pour être lu locally ou via un réseau NaimNet.
10.2 Problèmes de droits de reproduction
La musique chargée sur un CD et l'enregistrement du CD sont soumis aux lois sur le droit de reproduction, qui autorisent uniquement le propriété du CD à faire des copies (extraire un CD est équivalent à le copier) pour son'utilisation personnelle seulement. L'extraction de CD ne vous apparanten pas viole la loi sur les droits de reproduction.
Note : La loi sur les droits de reproduction de CD peut varier selon le pays.
Fonctionnement - Mémoire externe
11 Mémoire externe
Le HDX peut non seulement relèire les fichiers musicaux extrais et mémorisés sur son disque dur interne, mais il peut aussi dire les fichiers musicaux en mémoire sur diverses mémoires externes. De telles mémoires peuvent être des mémoires de faible capacité connectées temporairement via une prise USB du HDX ou des unités de disque de grande capacité connectées via un réseau familial.
11.1 Mémoires réseau
Pour que les fichiers musicaux mémorisés sur une mémoire réseau soient accessibles par le HDX, ce dernier doit analyser le réseau pour identifier l'adresse de chaque mémoire et pourélaborer une base de données des emplacements et des détails des fichiers audio disponibles.
Le HDX analyse automatiquement le réseau lorsqu'il est allumé pour la première fois, puis il l'analyse périodiquement pour détecter de nouvelles mémoires et pour identifier les modifications apportées aux fichiers audio disponibles. Ceci peut prendre 45 minutes après la connexion du HDX au réseau pour que les modifications soient incorporees dans la base de données du HDX.
Note : L'analyse du réseau est effectuee à une vitesse de plusieurs centaines de fichiers par minute, mais cette vitesse dépend de la vitesse du matériel de stockage externe.
Les pistes trouvées par le HDX sur la mémoire réseau seront incorporeées dans sa base de données et resteront en mémoire jusqu'à ce que des modifications soient identifiées, que le HDX ait été ou non étant.
Pour que la musique en mémoire dans le réseau soit disponible pour le HDX, divers facteurs doivent être satisfaisants :
- Les dossiers contenant les fichiers audio doivent être paramétrés comme étant "partages". Voir le manuel d'utilisation du système d'exploitation de l'ordinateur hébergeant le dossier pour avoir des détails sur le paramétrage des dossiers partages.
- Les fichiers musicaux doivent être au format AAC, FLAC, MP3, ou WAV (jusqu'à 24 bits, 96 kHz) pour lecture locale, ou au format WAV et MP3 16 bits 44,1 kHz pour lecture locale et réseau.
- Les fichiers musicaux ne doivent pas'être protégés par un codage DRM les empêchant d'être lus par l'équipement.
11.2 Mémoires locales
Une mémoire locale sera probablement une clé mémoire raccordée à une prise USB du HDX.
Note : Laaille des fichiers musicaux sur une mémoire externe déterminé la durée pendant laquelle le HDX analysera la mémoire lorsqu'il est connecté pour la première fois, avant que l'on puisse parcourir les fichiers musicaux disponibles.
Note: Les mémoires connectées localement sont réanalysées chaque fois que le HDX démarre.
Les pistes détectées par le HDX sur la mémoire locale seront incorporeées dans sa base de données uniquement si la mémoire est connectée et allumée.
Note : La connexion locale est destinée uniquement aux collections de musiques relativement petites sur des clés mémoire temporairement connectées. Une mémoire de grande capacité doit toujours être connectée via le réseau.
Pour que les fichiers musicaux sur une mémoire externe soit disponibles sur le HDX, divers facteurs doivent être satisfaitifs :
- Les fichiers musicaux doivent être au format AAC, FLAC, MP3, ou WAV (jusqu'à 24 bits, 96 kHz) pour lecture locale, ou au format WAV et MP3 16 bits 44,1 kHz pour lecture locale et réseau.
- Les fichiers musicaux ne doivent pas'être protégés par un codage DRM les empêchant d'être lus par l'équipement.
Le Diagramme 11.3 montre comment les fichiers musicaux sur des mémoires locales et des mémoires réseau sont affichés à gauche de l'écran mode maintenance Desktop Client. En selectionnant un élément, on agrandira son contenu dans la fenêtre droite.
Note : Dans le Diagramme 11.3, la mémoire extérieure connectée localement est une mémoire Freecom DataBar USB et la mémoire réseau est un disque dur PC contenant deux dossiers musicaux partages “My Music” (ma musique) et “Party Music” (musique de soitée).
11.3 Affichage de fichier Desktop Client
Glossaire terminologique
12 Terminologie du lecteur de disque dur
Les pages suivantes donnent un glossaire de la terminologie du lecteur de disque dur et du réseau pouvant vous aider à tirer profit de ce manuel et de la courbe d'apprentissage d'installation et de fonctionnement.
AAC:
AAC (Advanced Audio Coding) est un format de compression et de codage sans perte pour les fichiers audio numériques. Destiné à replacer le format MP3, AAC a été créé pour obtenir une qualité du son meilleure qu'avoc MP3 pour des niveaux équivalents de compression de données. AAC est bien connu comme format audio par défaut des applications iPhone, iPod, et iTunes de Apple et comme format de toutes les applications audio iTunes Store. AAC est aussi utilisé par Sony et Nintendo. Les fichiers AAC sont parfoids identifiés par les extension .m4a ou .mp4.
Adresse IP :
Une adresse IP est un identificateur numérique unique pour un équipement donné sur un réseau TCP/IP. Les adresse IP contiennent quatre groupes de nombres entre 0 et 255, séparés par des points. 192.168.0.8 est un exemple d'adresse IP.
AMG:
La base de données All Music Guide est la principale base de données interrogée par HDX lorsqu'un nouveau CD est inséré dans le tiroir. La base de données AMG peut être interrogée manuellement sur www.allmusic.com
Note : Les données fournies par AMG sont parfois imprécises ou incomplètes. Cependant on peut soumettre les corrections sur www.allmusic.com
Bande passante Internet :
La bande passante Internet est le terme général pour une connexion internet "toujours en service" assurant des vitesses de téléchargement entre 256 kb/sec et 8 Mb/sec.
Base de données musicale élargie Naim :
Comme le HDX utilise la base de données AMG, il peut acceder à beaucoup plus d'informations que les produits concurrents. Ainsi la sélection et la recherche d'éléments particuliers peuvent être plus intuitives et plus productives.
Client :
Un client est une application logicielle sur un PC ayant accès à un service distant sur un autre ordinateur, appelé un serveur, via un réseau ; l'application HDX Desktop Client par exemple.
DHCP (Dynamic Host Configuration Protocol) :
Les équipements installés sur un réseau TCP/IP ont une Adresse IP leur permettant d'être identifiés par tous les autres équipements du réseau. DHCP est un ensemble de règles permettant l'aftection automatique des adresses à mesure que des équipements sont connectés (ou allumés s'il sont connectés) au réseau. Le HDX est paramétré par défaut pour utiliser DHCP.
Digital Rights Management (DRM) (gestion des droits numériques):
Digital Rights Management désigne les données incorporeées dans certains fichiers musicaux interdisant la copie et la lecture. Par exemple les fichiers musicaux téléchargés à partir de l'Apple iTunes store.
Firmware (microprogramme) :
Le microprogramme déscrit les programmes de gestion et d'interface incorporeés dans les circuits électroniques d'un produit.
Firewall (pare-feu) :
Un pare-feu est un dispositif réseau ou une application logicielle concu pour gérer le traffic réseau en respectant des règles et des critères de sécurité.
FLAC：
FLAC (Free Lossless Audio Codec) est un format de fischi pour la compression des données audio. comme c'est un format sans perte, il ne retire aucune information des fischiers audio, comme les formats de compression avec perte tels que MP3. Le principal avantage de FLAC est une diminution de la capacité mémoire nécessaire, diminution pouvant atteindre 50% , sans sacrificier la qualité audio.
Flash :
Adobe Flash est une application logicielle assurant l'interaktivité et l'animation des sites web. Elle est généralement incorporee dans les applications de navigateur Web.
FreeDB :
FreeDB est la base de données secondaire interrogée par HDX lorsqu'un CD inconnu est introduit dans le tiroir.
Internet:
Internet est le réseau mondial des serveurs connectés essentiellement TCP/IP et des ordinateurs. Internet fournit divers services de données pour les professionnels et les entreprises, mais la plupart desgens connaissent Internet pour les emails et le World Wide Web (réseau mondial).
Listed lecture :
Une liste de lecture est un groupe particulier de pistes collectées dans un but particulier : par exemple pour les "favourites" (favoris) ou les "party tracks" (pistes de soitée). Une simple liste de pistes en file d'attente pour lecture (par exemple les pistes d'un album) peut aussi être appelée une piste de lecture.
Local :
Le terme Local dans ce manuel désigne des connexions et des associations en dehors du réseau. Par exemple, un système hi-fi (amplificateur et haut-parleurs) connecté aux sorties audio du HDX, ou un écran tactile connecté à l'interface USB de HDX et local. Un système hi-fi ou un écran tactile connecté à un réseau NaimNet n'est pas local.
Mémoire réseau :
Si une collection CD est trop grande pour la mémoire interne du HDX, un disque dur extérieur peut être ajouté au réseau pour augmenter la capacité disponible.
Installation - Terminologie
Memory Stick (clé mémoire) :
Un Memory Stick est un petit élément mémoire à semiconducteur portable, se connectant via USB pour fournir une mémoire supplémentaire amovible. Les clés mémoire ont remplaced les disquettes.
Modem :
Un modem est un périhérique réseau formant une passerelle entre le réseau et Internet, généralement via une connexion large bande par lignes téléphoniques.
NaimNet:
Les produits réseau NaimNet sont fabriqués au Royaume-Uni par Naim Audio. Comme les produits Naim non réseau auxquels ils ressemblent, ils représentent les performances les plus remarquables en musique.
Navigateur :
Un navigateur est une application PC permettant d'acceder, d'afficher et demettre en oeuvre les pages
Web. L'explorateur Microsoft Internet Explorer et Mac OS X Safari en sont des examples. Le HDX distribue les fichiers musicaux sur un réseau, et il générale aussi des pages Web pouvant être lues par un navigateur client.
Page Web :
Une page Web est un écran d'ordinateur repli de données transmises par un périphérique réseau communiquant les informations sur son état, et pouvant être géré par une souris et un clavier.
Réseau :
Un réseau dans le contexte de ce manuel est un groupe de serveurs interconnectés et communiquant, d'ordinateurs ou de péripériques pouvant automatiquement partager et:gérer des volumes très importants de données à des vitesses élevées.
Extraction est le terme en jargon désignant l'extraction et la mémorisation des données audio d'un CD. Le HDX extrait les données audio de manière répétée pour minimiser les erreurs. On doit tener compte des droits de reproduction et des problèmes légaux pour extraire des CD.
Routeur :
Un routeur est un équipement réseau gérant le trafficréseau . De nombreux routeurs de réseau familial
comprénten un modem large bande pour connecter le réseau à Internet et beaucoup comprendment aussi un élément sans fil permettant à l'équipement réseau de se connecter sans fil.
Serveur :
Serveur est un terme générique decrivant un équipement du réseaupermettant de mémoriser et de transmettre les données au réseau.
Shuffle (réarrangement) :
Shuffle est un terme utilisé pour déscribe la lecture aléatoire des pistes.
S/PDIF :
S/PDIF (Sony/Philips Digital Interconnect Format) est un format audio numérique généralement utilisé pour les apparèils audio numériques familiaux.
StreamNet :
StreamNet est une technologie réseau propriétaire permettant la diffusion synchrone et avec une qualité supérieure des fichiers audio et video sur des réseaux TCP/IP. Le HDX et tous les produits NaimNet sont compatibles StreamNet.
TCP/IP:
TCP/IP (Transmission Control Protocol/Internet Protocol) est le protocole de communications utilisé par Internet et de nombreux autres réseaux.
USB：
USB (Universal Serial Bus) est un format d'interface ordinateur développé pour pouvoir connecter simplement des péripériques d'ordinateur.
User Interface (UI) (interface utilisateur):
Différentes interfaces utiliser sont disponibles avec le HDX selon le modèle et le mode d'utilisation. Voir Section 4.2
WAV:
WAV (Waveform Audio Format) est un format de fichier audio Microsoft/IBM permettant de mémoriser et de transférer les fichiers audio sur PC. WAV est un format de fichier "sans perte".
WMA:
WMA (Windows Media Audio) est une technologie de compression des fichiers audio, développée par Microsoft. Le nom peut indiquer le format de fichier audio ainsi que la technique de compression audio elle-même.
Accusés de réception et déclarations
13 Accusés de réception commerciaux
13.1 Contrat de licence d'utilisateur final DigiFi
L'UTILISATION DE CE PRODUIT IMPLIQUE L'ACCEPTATION DES CLAUSES CI-DESSOUS.
Ce produit contient des technologies de DigiFi LIMITED de Londres, Royaume-Uni ("DigiFi"). La technologie de DigiFi LIMITED (le "logiciel incorpore DigiFi") permet à ce produit d'extraire, de coder, de memoriser, de génér et de contrôler la musique numérique des disques compacts possédés par l'utilisateur. Cette musique numérique est ménorisée dans la base de données DigiFi ("DigiFi Database"). Le logiciel spécifique dans ce contrat de licence est, et restera, la seule propriété de DigiFi LIMITED. Il est soumis à des droits de reproduction et est de ce fait protégé dans la mesure autorisée par la loi.
Vous acceptez d'utiliser le logiciel incorpore DigiFi uniquement pour vos besoinions personnels et, si ce produit est utilisé dans un environnement où il y a un risque de diffusion publique de musiques ou d'images mémorisés dessus, vous possédez une licence et une autorisation pour cela.
Vous acceptez de n'acceder à la base de données DigiFi que par les fonctions standard d'utilisateur final et par les caractéristiques de ce produit.
Vous acceptez de ne pas céder, copier, transférer ou transmettre le logiciel incorpore DigiFi à un tiers.
Vous acceptez de ne pas utiliser ou exploiter le logiciel incorpore DigiFi, la base de données DigiFi Database ou des composants DigiFi, sauf si cela est autorisé expressement. Vous n'utiliserez pas le logiciel d'une manière menacant ou violant les droits de reproduction du propriétaire. Ainsi vous ne ferez pas de copies, de reproductions, de modifications, de décompilations, de démontages, de désassemblages ou de productions de produits dérivés du logiciel ou du décodage d'une autre manière.
Vous acceptez de ne pas utiliser le logiciel incorpore DigiFi pour reproductive sans autorisation des CD ou d'autres supports protégés par un droit de reproduction. L'utilisation du logiciel incorpore DigiFi ne donneaucun droit de violer les droits de reproduction. L'enregistrement et la lecture de certains fichiers musicaux peut nécessiter une autorisation. Pour plus d'informations, consultez le propriétaire des droits de reproduction.
Vous reconnaissiez que vous droit non exclusif d'utiliser le logiciel incorpore DigiFi sera résilié si vous violez ces restrictions. Si votre licence est terminée, vous acceptez de ne plus utiliser la base de données DigiFi et le logiciel incorpore DigiFi. DigiFi LIMITED se réserve tous les droits sur le logiciel incorpore DigiFi, y compris tous les droits de propriété. Vous reconnaissiez que DigiFi a le droit de faire appliquer ses droits dans le cadre de ce contrat directement contre vous en son propre nom.
DANS LA MESURE OU CELA EST AUTORISE PAR LA LOI, TOUTES LES TECHNOLOGIES DigiFi SONT FOURNIES “TELLES QU'ELLES SONT”, SANS GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPRESSE OU IMPLICITE, NOTAMMENT DE
GARANTIES IMPLICITES OU DE GARANTIES DE RENTABILITE OU D'ADAPTATION A UNE APPLICATION PARTICULIERE. LE LICENCIEUR ET SES FOURNISSEURS NE SERONT PAS RESPONSABLES DES PREJUDICES RESULTANT DE L'UTILISATION DU LOGICIEL INCORPORE DigiFi. LE LICENCIE UTILISE LE LOGICIEL INCORPORE DigiFi A SES PROPRES RISQUES. EN AUCUN CAS DigiFi LIMITED NE SERA RESPONSABLE DES PREJUDICES DIRECTS OU INDIRECTS.
13.2 Accusé de réception StreamNet
La technologie StreamNet brevetée de NetStream constitue un écosysteme IP d'un bout à l'autre pour la connexion plug-and-play, pour la synchronisation des signaux A/V, pour la reproduction A/V très performante, pour la détction automatique de périphériques et pour la configuration, la gestion de réseau, et plus. Tous les produits portant le logo "StreamNet Connected" (StreamNet connecté) sont interopérables, ce qui facilitate leur intégration dans des produits audio/ video et de gestion provenant de plusieurs fabricants. StreamNet constitue une plate-forme stable, facilement développable, et la治理体系 est optimée pour les produits futurs
et les nouvelles applications. www.streamnetconnected.com
Macromedia Flash
Contient la technologie Macromedia® Flash™ de Adobe Systems, Inc. Copyright © 1995-2003 Adobe Systems, Inc. Tous droits réservés. Adobe Systems, Flash, Macromedia Flash, et Macromedia Flash Lite sont des marques commerciales ou des marques déposées de Adobe Systems, Inc. aux États-Unis et dans d'autres pays.
14 Déclaration de Conformité
Fabricant
EN 60065 - Appareil audio video et apparéils électroniquessemblables. Spécifications de sécurité.
EMC
EN 55013 - Récepteur audio et de télévision et équipements associés. EN55020 - Immunité electromagnétique des récepteurs et des équipements associés. EN 61000-3-2 - Limites des émissions de courant harmonique. EN 61000-4-2 - Essais et mesures. Immunité contre les décharges d'électricité electrostatique.
Notes de l'utilisateur
15 Notes de l'utilisateur
Numéro de série HDX
Adresse HDX MAC
Affichage de l'adresse MAC
Nom HDX
Utilissez cette section pour enregistrer les données
d'identification de votre HDX et les consulter plus tard.
Le numero de série, l'adresse HDX MAC et l'adresse
d'affichage MAC peuvent être trouvés graves sur le
panneau arrière. Le nom HDX peut être trouve sur la page
Etat système sur l'interface d'affichage du panneau avant.
par exemple 123456 (sur le panneau arrêté)
par exemple 1A:2B:3C:4D:5E:6F (sur le panneau arrêté)
par exemple A1:B2:C3:D4:E5:F6 (sur le panneau arrêté)
par exemple NSHDX5E6F
(NSHDXxxxx où xxxs sont les 4 derniers chiffres de l'adresse MAC)
Les produits affichtant le logo d'une poubelle sur roues barrée d'une croix ne peuvent pas etre éliminés comme déchets menagers. Ces produits doivent etre éliminés dans des installations pouvant les recycler et pouvant gérer convenablement les sous-produits des déchets.
Contactez la direction locale pour avoir des informations
sur l'installation la plus proche. Le recyclage et l'élimination appropriés des déchets permet de conserver les ressources naturelles et de protégger l'environnement contre la contamination.
