MODE D'EMPLOI DAC NAIM

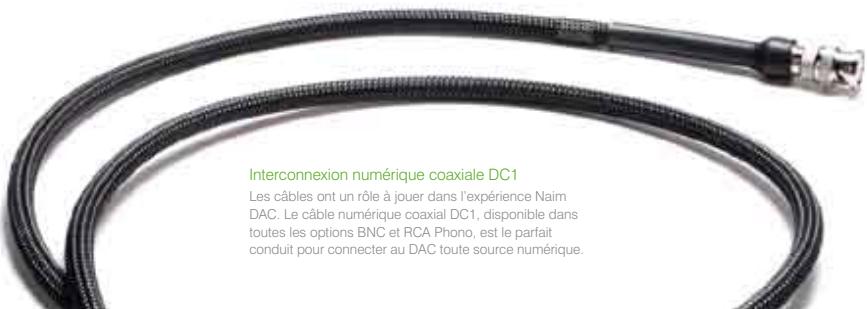

Un système où tout se tient Le Naim DAC produit une musique exceptionnelle, c’est sa première marque de fabrique; la seconde, c’est sa polyvalence. Cette polyvalence provient de ses entrées S/PDIF qui peuvent accueillir les formats optique ou coaxial et de ses entrées USB qui peuvent servir à connecter des clés USB ou des modèles iPhone et iPod. Elle résulte également des multiples évolutions de systèmes Naim que le DAC rend possible. A l’occasion de son lancement, les lecteurs CD CDX2 et CD5 XS ont été équipés de sorties S/PDIF et peuvent maintenant profiter de manière significative de leur utilisation avec le DAC. En ajoutant un DAC, les préamplificateurs existants

peuvent être intégrés dans des systèmes audio numériques.

Le Naim DAC peut être contrôlé par une télécommande de préamplificateur Naim, permettant l’intégration parfaite des entrées numériques et analogiques des deux unités. Le DAC devient une extension du préamplificateur. Et quand une clé USB, un iPod ou un iPhone y est connecté, les boutons d’entrée de la façade du DAC se transforment pour servir de boutons de commande de lecture.

L’Audiodistribution 22 Avenue Beau Plan • 13013 Marseille • France Téléphone: + 33 (0) 491 060023 info@laudiodistribution.fr • www.laudiodistribution.fr Pour La Suisse: Chektone Blockweg 8 • 3007 Bern • Suisse Téléphone: +41 (0) 31 376 26 60 info@chektone.ch • www.chektone.ch Pour Le Bénélux: Latham Audio B.V. Belsebaan 3a • 5131 PH Alphen (nr. Br) • Pays-Bas Téléphone: +31 (0) 13 5082411 info@latham-ci.com • www.latham-ci.com Pour Le Canada: Dimexs Inc 9692 Trans-Canada Hwy • Montreal • Quebec H4S 1VP • Canada Téléphone: +1 (514) 333 5444 info@dimexs.com • www.dimexs.com Connectez un lecteur à disque dur ou un serveur de musique pour écouter la musique qui y est stockée ou celle du réseau.

Connectez un système de streaming audio pour écouter de la musique multi-pièces en streaming.

Lecteur DVD Récepteur satellite

TV Connectez la sortie audio numérique d’une console de jeux pour la diffusion audio des jeux.

Connectez la sortie numérique d’ un téléviseur pour diffuser le son de la télévision.

SORTIES AUDIO Sorties audio: 2 (RCA et DIN, sélectionnable) Sortie ligne fixe: 2,2V RMS Réponse en fréquence: 10Hz à 20kHz +0,1dB/-0,5dB DHT: <0,002% Chaque élément du Naim DAC a un rôle vital à jouer dans sa virtuosité musicale ; mais ce ne sont pas seulement ces éléments spécifiques qui sont importants, c’est aussi comment ils sont organisés. L’influence du trajet du signal, la microphonie des cartes de circuits, l’impact de la disposition des pistes, l’apport de bruit de certains composants, la sensibilité au bruit des autres, chaque élément est vital et influence les autres. Le trajet du signal du DAC est fondamentalement simple. Le DSP (processeur de signal numérique)

SHARC, fonctionnant comme un filtre, reçoit les données, les sur-échantillonne et leur applique un filtre passe-bas, puis les transmet à sa mémoire périphérique. Fonctionnant aussi comme un tampon, la mémoire produit des données qui sont cadencées par l’oscillateur. Les puces du convertisseur numérique-analogique transforment le signal numérique en courant analogique et les convertisseurs I à V transforment le courant en tension. Le filtre passe-bas analogique enlève les artefacts de haute-fréquence et tamponne le signal pour un préamplificateur.

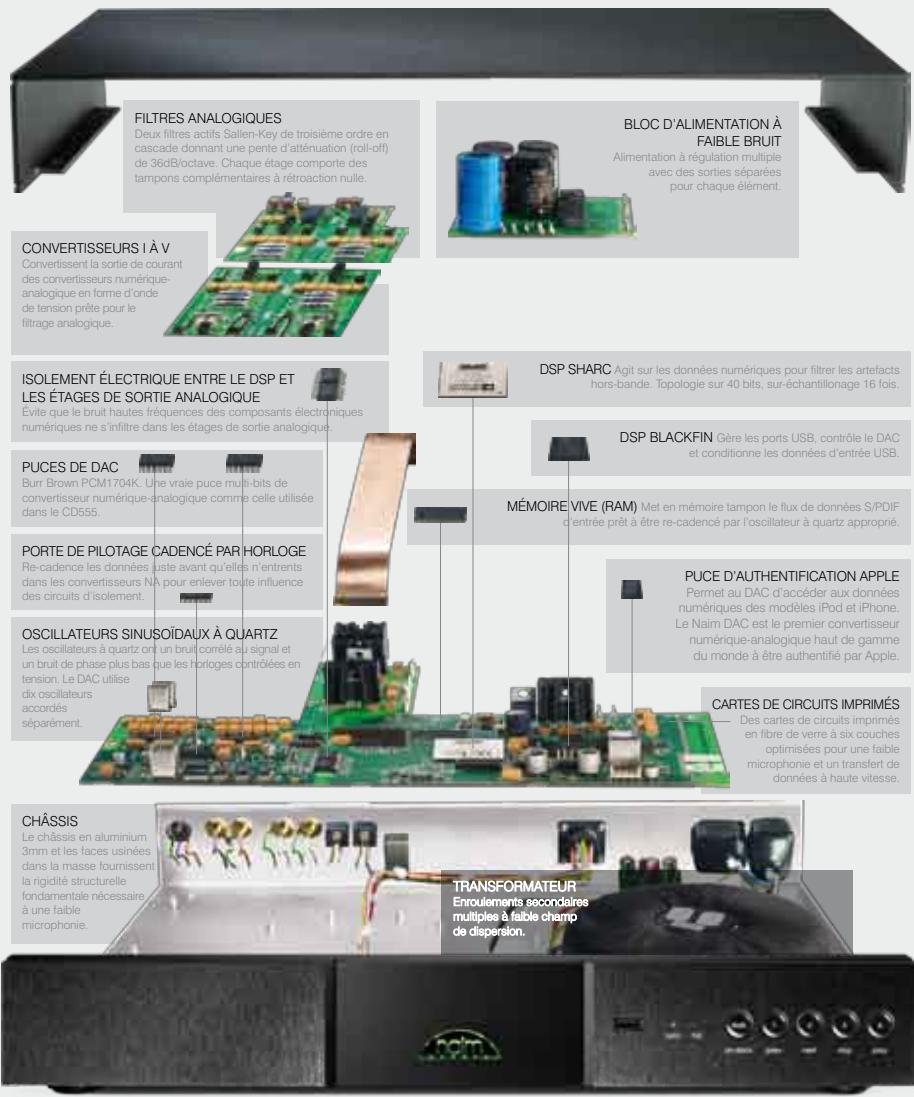

Convertisseurs I à V Convertissent la sortie de courant des convertisseurs numériqueanalogique en forme d’onde de tension prête pour le filtrage analogique.

Isolement électrique entre le DSP et les étages de sortie analogique

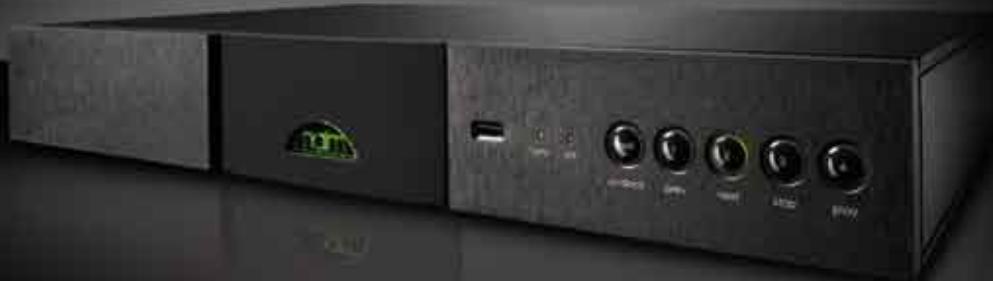

Les moyens de reproduire la musique changent rapidement. Aux CD se sont ajoutés les téléchargements, les lecteurs de musique portables ont désormais pris leur place dans le paysage, les ordinateurs se connectent régulièrement aux systèmes de hi-fi et les clés USB sont utilisées pour stocker des fichiers de musique en haute résolution. Le Naim DAC, notre premier convertisseur numérique-analogique autonome, arrive donc à un moment excitant dans l’histoire de la musique de haute qualité chez soi. Et en écoutant le DAC, vous sentirez monter l’excitation.

Sur le plan technique, le Naim DAC marque une étape comparable à celle de notre premier lecteur CD, le CDS. Le CDS a démontré que la lecture d’un CD et la reproduction authentique de la musique ne sont pas mutuellement exclusives. Maintenant, le Naim DAC démontre que le « jitter » (gigue) et le bruit dont souffraient les convertisseurs numérique-analogique traditionnels peuvent être surmontés, ouvrant ainsi une nouvelle voie vers le véritable plaisir de la musique.

Ecouter un Naim DAC est une révélation. La musique, que sa source soit un iPod, un CD ou un fichier de données haute résolution, est renouvelée, avec plus de définition, plus de clarté, plus de chaleur, et tout simplement avec plus de ces « je-ne-sais-quoi » de rythme, de mélodie et d’émotion qui font la différence entre l’authentique et les pâles imitations. Le Naim DAC est une avancée qui fait véritablement entrer la musique de haute qualité chez vous.

Les évolutions sont un élément fondamental de la philosophie de Naim. En plus de fournir une amélioration de performance significative aux lecteurs CD CDX2 et CD5 XS et au lecteur à disque dur HDX, le Naim DAC peut lui-même être amélioré par l’ajout d’une alimentation externe XPS ou 555 PS.

Le Naim DAC a plus en commun avec les lecteurs

CD Naim qu’avec les convertisseurs numériquesanalogiques externes conventionnels. Il parvient à surmonter les problèmes de « jitter » (gigue) du S/ PDIF en envoyant les données dans une mémoire RAM tournante, indépendamment de leur signal d’horloge, et en les cadençant au rythme de l’un des dix oscillateurs sinusoïdaux à quartz à fréquence fixe et très faible bruit. En termes de topologie du système, la mémoire tournante du DAC est analogue à un CD en rotation alimentant l’horloge en données brutes. La vitesse à laquelle la mémoire se remplit et se vide est contrôlée grâce à la sélection automatique par le DAC de l’oscillateur auquel correspond la fréquence d’horloge moyenne en entrée. Les données entrant dans le filtrage numérique en aval et les puces du DAC sont alors complètement isolées du « jitter » du S/PDIF en entrée.

En plus d’être une source de « jitter », le S/PDIF est une source potentielle de bruit radio-électrique. Le Naim DAC supprime le bruit du S/PDIF grâce à l’isolation électrique du frontal de son DSP du convertisseur numériqueanalogique et des circuits analogiques. Chaque élément fonctionne également à partir d’alimentations distinctes.

Le filtrage numérique du Naim DAC est assuré par une puce de DSP SHARC puissante qui exécute un code unique écrit par Naim pour créer un filtre ultrahaute précision 40 bits à virgule flottante. Le filtre suréchantillonne 16 fois sur des données 44,1kHz et fournit un affaiblissement dû au filtre d’arrêt de 180dB sur toutes les données. A la suite du filtre numérique se trouvent les deux monoboîtiers Burr-Brown de convertisseur numérique-analogique, comme ceux utilisés dans le lecteur CD CD555. Enfin, le Naim DAC possède un étage de sortie analogique de très haute performance, à faible bruit et faible distorsion entièrement discret. La technologie d’avant-garde et l’ingénierie audio numérique sont cependant des sujets purement académiques. Ecouter un Naim DAC, c’est tout autre chose. Surprenant par sa clarté, saisissant par son détail, séduisant par sa chaleur et exaltant par son ryhtme, le Naim DAC séduit dès la première note.

DSP SHARC Agit sur les données numériques pour filtrer les artefacts hors-bande. Topologie sur 40 bits, sur-échantillonage 16 fois.

évite que le bruit hautes fréquences des composants électroniques numériques ne s’infiltre dans les étages de sortie analogique.

DSP Blackfin Gère les ports USB, contrôle le DAC et conditionne les données d’entrée USB.

Puces de DAC Burr Brown PCM1704K. Une vraie puce multi-bits de convertisseur numérique-analogique comme celle utilisée dans le CD555.

La conception d’un convertisseur numériqueanalogique externe capable d’offrir la performance musicale exceptionnelle indispensable à tout produit

Naim s’accompagne de nombreux défis techniques. Plus particulièrement, le protocole d’interface S/ PDIF pour interconnexion numérique comporte des problèmes de bruit et de « jitter » (gigue) non négligeables. Des solutions originales à ces problèmes ont dû être imaginées et développées.

Mémoire vive (RAM) Met en mémoire tampon le flux de données S/PDIF d’entrée prêt à être re-cadencé par l’oscillateur à quartz approprié.

PORTE DE PILOTAGE CADENCÉ PAR HORLOGE Re-cadence les données juste avant qu’elles n’entrents dans les convertisseurs NA pour enlever toute influence des circuits d’isolement.

Puce d’authentification Apple

Permet au DAC d’accéder aux données numériques des modèles iPod et iPhone. Le Naim DAC est le premier convertisseur numérique-analogique haut de gamme du monde à être authentifié par Apple.

Oscillateurs sinusoïdaux à quartz

Les oscillateurs à quartz ont un bruit corrélé au signal et un bruit de phase plus bas que les horloges contrôlées en tension. Le DAC utilise dix oscillateurs accordés séparément.

Cartes de circuits imprimés

Des cartes de circuits imprimés en fibre de verre à six couches optimisées pour une faible microphonie et un transfert de données à haute vitesse.

Le châssis en aluminium 3mm et les faces usinées dans la masse fournissent la rigidité structurelle fondamentale nécessaire à une faible microphonie.

Enroulements secondaires multiples à faible champ de dispersion.

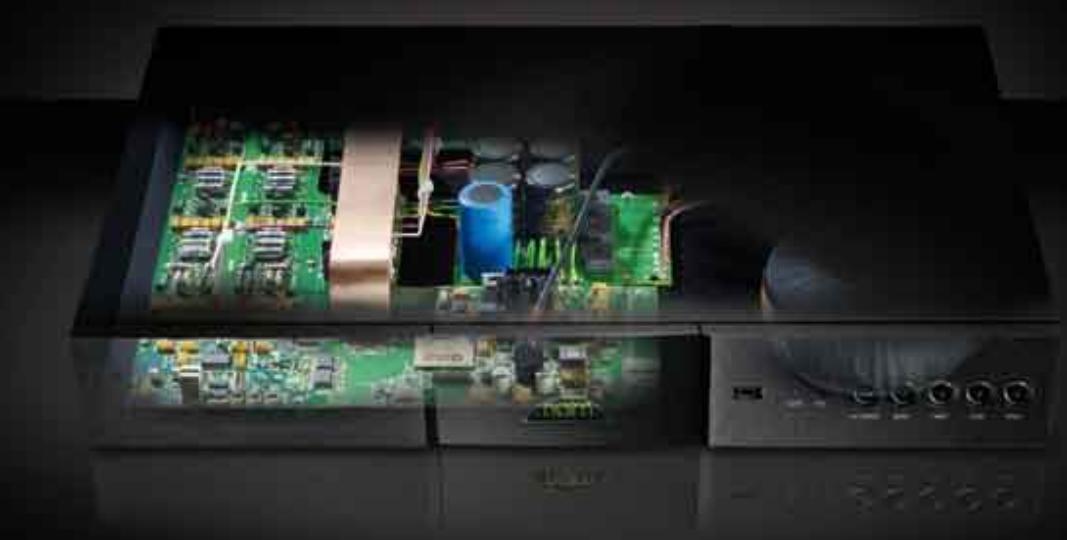

De la haute technologie sous le capot
