CHARGEUR UNIVERSEL POUR NOTEBOOK-CHARGEUR - Chargeur universel pour notebook ACOMAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur universel pour notebook
Marque	ACOMAX
Modèle	CHARGEUR UNIVERSEL POUR NOTEBOOK-CHARGEUR
Alimentation d'entrée	11 - 14 V courant continu (prise allume-cigare véhicule)
Tensions de sortie	15 / 16 / 18 / 19 / 20 V (CC, 3,5 A max) ; 20 / 24 V (CC, 2,9 A max)
Puissance maximale	70 Watts
Fusible de protection	10 Ampères
Protections intégrées	Surcharge, court-circuit, inversion de polarité
Témoin lumineux	Vert : mise sous tension
Réglage de tension	Sélecteur rotatif (15/16/18/19/20/24 V)
Connectique	Prise allume-cigare mâle, embouts amovibles pour notebook
Polarité des embouts	Centre positif, masse extérieure (détrompeur)
Compatibilité	La plupart des ordinateurs notebook du marché
Utilisation	Véhicule 12 V, moteur allumé de préférence
Caractéristiques supplémentaires	Tension stabilisée, faible interférence, rendement élevé
Remplacement du fusible	Dévisser la bague de la prise allume-cigare, fusible 10 A
Précautions d'emploi	Ne pas ouvrir le boîtier ; débrancher si non utilisé ; éteindre l'ordinateur avant connexion

FOIRE AUX QUESTIONS - CHARGEUR UNIVERSEL POUR NOTEBOOK-CHARGEUR ACOMAX

Comment choisir la bonne tension de sortie ?

Consultez la plaque signalétique de votre ordinateur, le chargeur secteur d'origine ou le manuel d'utilisation pour connaître la tension admissible. Réglez ensuite le sélecteur du chargeur sur la valeur correspondante (15, 16, 18, 19, 20 ou 24 V).

Puis-je utiliser ce chargeur pour d'autres appareils qu'un notebook ?

Oui, il peut charger d'autres batteries à condition de vérifier la tension et la polarité. Assurez-vous que la puissance ne dépasse pas 70 W et que la polarité est respectée (centre positif).

Que faire si le témoin lumineux ne s'allume pas ?

Vérifiez d'abord le fusible : dévissez la bague de la prise allume-cigare et inspectez le fusible. S'il est opaque ou le filament cassé, remplacez-le par un fusible de 10 A. Vérifiez également la connexion à la prise allume-cigare.

Comment déterminer la taille d'embout à utiliser ?

Choisissez l'embout qui s'adapte parfaitement au connecteur d'alimentation de votre ordinateur. Chaque embout est conçu pour une polarité centre positif ; ne forcez pas l'insertion. Si aucun embout ne convient, vérifiez les dimensions.

Puis-je brancher le chargeur sans démarrer le moteur ?

Il est recommandé de démarrer le moteur avant de brancher le chargeur pour éviter de décharger la batterie du véhicule. Pour une utilisation prolongée, le moteur doit tourner afin de maintenir une tension stable.

Que signifie la polarité centre positif ?

Cela signifie que le contact central de la prise est le positif (+) et la partie extérieure (masse) est le négatif (-). Tous les embouts fournis respectent cette polarité. Une inversion pourrait endommager votre appareil.

Est-il normal que la prise allume-cigare chauffe ?

Lors d'une utilisation prolongée, la pointe de la prise peut devenir chaude. C'est normal, mais si elle devient brûlante ou que des odeurs se dégagent, débranchez immédiatement et vérifiez les connexions.

Comment savoir si mon ordinateur est en charge ?

Le témoin vert du chargeur s'allume lorsqu'il est alimenté. Ensuite, le voyant de charge de votre ordinateur (s'il en possède un) devrait s'activer. Vous pouvez également allumer l'ordinateur pour vérifier qu'il est alimenté par le chargeur.

Puis-je utiliser ce chargeur sur une prise secteur avec un adaptateur ?

Non, ce chargeur est conçu exclusivement pour une alimentation 12 V continu depuis une prise allume-cigare de véhicule. Ne l'utilisez pas sur secteur même avec un adaptateur, cela pourrait l'endommager.

Que faire si la tension de sortie ne correspond pas à celle attendue ?

Vérifiez la position du sélecteur de tension. Assurez-vous que le multimètre (si utilisé) est correctement réglé. En cas de doute, ne branchez pas l'ordinateur et contactez le service après-vente.

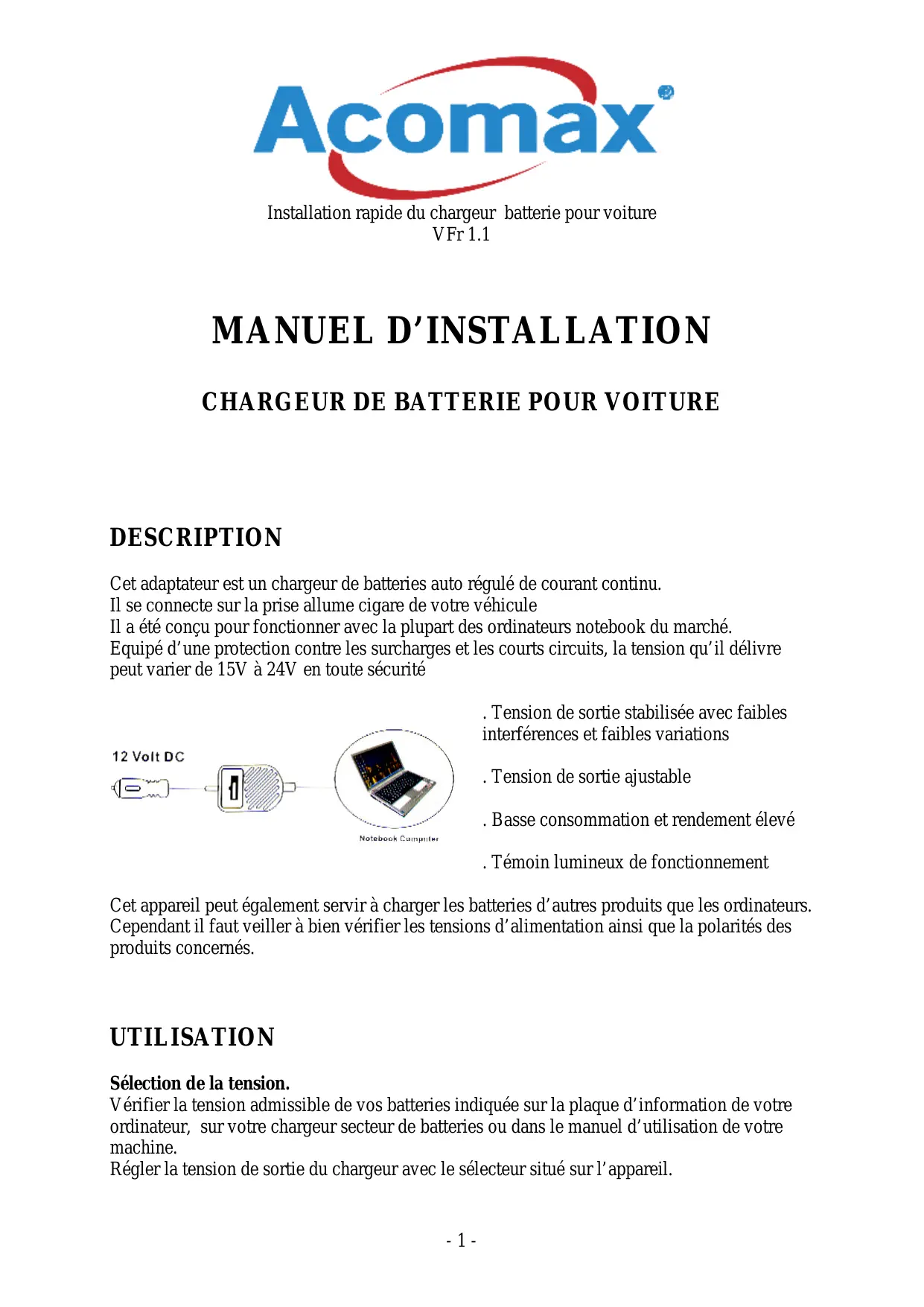

MODE D'EMPLOI CHARGEUR UNIVERSEL POUR NOTEBOOK-CHARGEUR ACOMAX

Cet adaptateur est un chargeur de batteries auto régulé de courant continu.

Il se connecte sur la prise allume-cigare de votre véhicule

Il a été conçu pour fonctionner avec la plupart des ordinateurs notebook du marché.

Equipé d'une protection contre les surcharges et les courts circuits, la tension qu'il délivre peut varier de 15V à 24V en toute sécurité.

Tension de sortie stabilisée avec faibles interférences et faibles variations. Tension de sortie ajustable. Basse consommation et rendement élevé. Témoin lumineux de fonctionnement.

Cet appareil peut également servir à charger les batteries d'autres produits que les ordinateurs. Cependant il faut veiller à bien vérifier les tensions d'alimentation ainsi que les polarités des produits concernés.

Sélection de la tension.

Vérifier la tension admissible de vos batteries indiquée sur la plaque d'information de votre ordinateur, sur votre chargeur secteur de batteries ou dans le manuel d'utilisation de votre machine.

Régler la tension de sortie du chargeur avec le sélecteur situé sur l'appareil.

Connecteur et polarité.

Déterminer la taille de l'embout correspondant au connecteur de votre ordinateur.

L'insertion de l'embout est protégée par un système de détrompeur. Quelle que soit le connecteur choisi, celui-ci se présentera toujours avec la polarité positive au centre et la masse sur la partie externe. Inverser la polarité pourrait provoquer des dommages irréversibles à votre ordinateur.

Communément, la polarité électrique se présente comme ci-dessous :

. Enficher le connecteur dans la prise de chargement de la batterie

. Insérer la seconde prise de l'adaptateur dans la fiche allume-cigare du véhicule.

Un témoin lumineux vert indiquera la mise en fonction.

Si le témoin lumineux reste inerte, vérifier le fusible.

Notre batterie est en recharge. Si le témoin de charge de votre ordinateur est inactif, vérifier les connexions. En allumant votre ordinateur, vous pouvez constater son fonctionnement et son alimentation via une source externe.

Remplacement du fusible.

Pour vérifier ou remplaçer le fusible, dévisser la bague plastique au bout de la prise allume cigare. Contrôler visuellement le fusible. S'il est opaque ou si le filament est brisé, changer le fusible. Le fusible de cet appareil est de 10A.

Tension d'entrée : 11V à 14V courant continu

Tension de sortie : 15 / 16 / 18 / 19 / 20V courant continu à 3,5A max

Tension de sortie : 20 /24V courant continu à 2,9A max

Puissance : 70 Watts

Fusible de protection : 10 Ampères

Installation rapide du chargeur batterie pour voiture

VFr 1.1

Utiliser l'alimentation 12V continu d'un véhicule uniquement.. Vérifier la tension d'alimentation et la polarité de la prise de l'ordinateur. Une tension trop importante ou une inversion de polarité peut endommager votre matériel.. Ne pas utiliser ce chargeur pour des applications d'une puissance supérieure à 70W. Ne pas ouvrir le boîtier du chargeur.. Débrancher la prise du réceptacle allume cigare lorsqu vous ne utilisez pas l'adaptateur. Toujours éteindre l'ordinateur pour connecter ou déconnecter l'adaptateur. Démarrer le moteur du véhicule avant de brancher la prise allume cigare. Lors d'une utilisation prolongée, la pointe de la prise allume cigare peut devenir chaude.
