Type de produit	Chargeur universel pour notebook
Marque	ACOMAX
Modèle	Chargeur universel pour notebook
Tension d'entrée	11-14 V continu (via allume-cigare)
Tension de sortie	15 / 16 / 18 / 19 / 20 V continu (max 3,5 A) et 20 / 24 V continu (max 2,9 A)
Puissance maximale	70 W
Fusible de protection	10 A
Protection	Surintensité et court-circuit
Indicateur lumineux	LED verte de fonctionnement
Connecteurs	Embouts multiples avec détrompeur, polarité positive au centre
Utilisation	Sur allume-cigare de véhicule 12 V
Compatibilité	Plupart des notebooks du marché
Rendement	Élevé
Réglage de tension	Sélecteur rotatif
Dimensions (est.)	10 x 5 x 3 cm
Poids (est.)	200 g
Entretien	Vérifier et remplacer le fusible si nécessaire ; nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir le boîtier ; débrancher lorsqu'inutilisé ; démarrer le moteur avant branchement
Pièces détachées	Fusible 10 A disponible

FOIRE AUX QUESTIONS - CHARGEUR UNIVERSEL POUR NOTEBOOK - CHARGEUR ACOMAX

Comment régler la tension de sortie ?

Utilisez le sélecteur situé sur l'appareil. Consultez la plaque signalétique de votre ordinateur ou la notice pour connaître la tension requise (15, 16, 18, 19, 20 ou 24 V). Tournez le sélecteur sur la position correspondante.

Quels ordinateurs sont compatibles avec ce chargeur ?

Ce chargeur universel est conçu pour la plupart des notebooks du marché acceptant une tension d'alimentation de 15 à 24 V. Vérifiez que la tension et la polarité (positif au centre) correspondent à votre appareil.

Comment installer le chargeur dans la voiture ?

Branchez l'embout adapté sur votre ordinateur, puis insérez la prise allume-cigare dans la prise du véhicule. Démarrez le moteur avant de brancher pour éviter une décharge de la batterie. Le voyant vert indique la mise en fonction.

Que faire si le témoin lumineux ne s'allume pas ?

Vérifiez d'abord le fusible de 10 A situé dans la prise allume-cigare. Si le fusible est grillé (filament cassé ou aspect opaque), remplacez-le par un modèle identique. Vérifiez également les connexions.

Puis-je utiliser ce chargeur pour d'autres appareils que les notebooks ?

Oui, mais veuillez vérifier la tension et la polarité de l'appareil à charger. Une inversion de polarité ou une tension inadaptée peut endommager irrémédiablement votre équipement.

Comment remplacer le fusible ?

Dévisser la bague plastique au bout de la prise allume-cigare. Retirer le fusible usagé et le remplacer par un fusible de 10 A neuf. Revisser la bague solidement.

Quelles sont les précautions de sécurité à respecter ?

Ne pas ouvrir le boîtier. Débrancher l'adaptateur lorsqu'il n'est pas utilisé. Toujours éteindre l'ordinateur avant de connecter ou déconnecter l'adaptateur. Démarrer le moteur avant le branchement. La pointe de la prise peut devenir chaude en utilisation prolongée.

Quelle est la polarité des connecteurs ?

Tous les embouts fournis ont une polarité positive au centre et la masse sur la partie externe. Un système de détrompeur évite une inversion accidentelle. Inverser la polarité peut endommager votre ordinateur.

Comment savoir si mon ordinateur est en charge ?

Le témoin vert du chargeur s'allume. Vous pouvez également allumer votre ordinateur pour vérifier qu'il fonctionne sur secteur externe. Si le témoin de charge de l'ordinateur reste inactif, vérifiez les connexions.

Quelle est la puissance maximale supportée par le chargeur ?

La puissance maximale est de 70 W. Ne l'utilisez pas pour des appareils nécessitant plus de 70 W, cela pourrait endommager le chargeur.

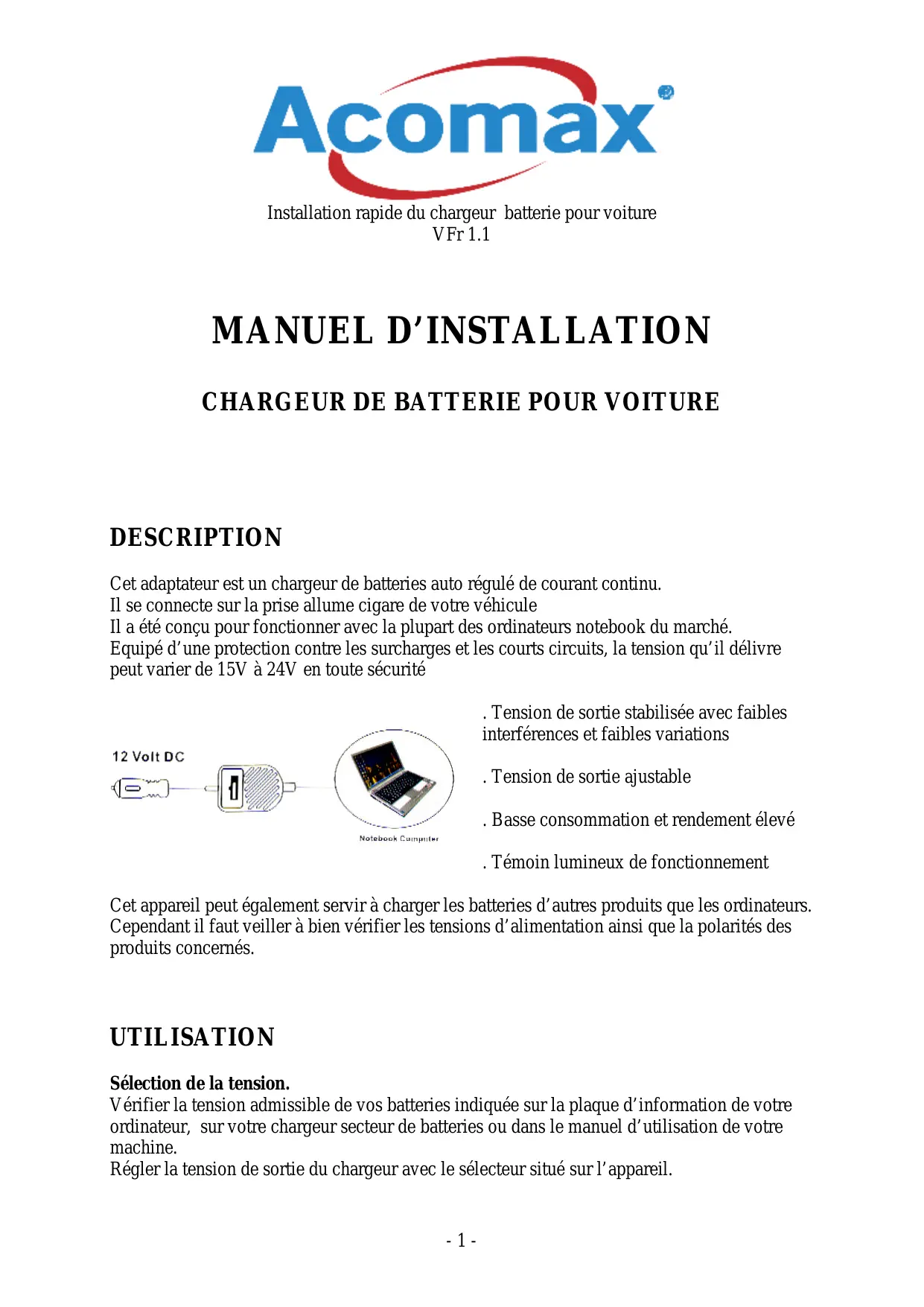

MODE D'EMPLOI CHARGEUR UNIVERSEL POUR NOTEBOOK - CHARGEUR ACOMAX

Cet adaptateur est un chargeur de batteries auto régulé de courant continu.

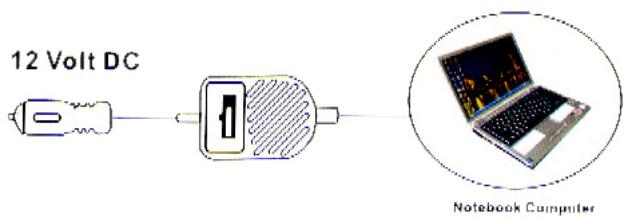

Il se connecte sur la prise allume-cigare de votre véhicule

Il a été conçu pour fonctionner avec la plupart des ordinateurs notebook du marché.

Equipé d'une protection contre les surcharges et les courts circuits, la tension qu'il délivre peut varier de 15V à 24V en toute sécurité.

Tension de sortie stabilisée avec faibles interférences et faibles variations. Tension de sortie ajustable. Basse consommation et rendement élevé. Témoin lumineux de fonctionnement.

Cet appareil peut également servir à charger les batteries d'autres produits que les ordinateurs. Cependant il faut veiller à bien vérifier les tensions d'alimentation ainsi que les polarités des produits concernés.

Sélection de la tension.

Vérifier la tension admissible de vos batteries indiquée sur la plaque d'information de votre ordinateur, sur votre chargeur secteur de batteries ou dans le manuel d'utilisation de votre machine.

Régler la tension de sortie du chargeur avec le sélecteur situé sur l'appareil.

Connecteur et polarité.

Déterminer la taille de l'embout correspondant au connecteur de votre ordinateur.

L'insertion de l'embout est protégée par un système de détrompeur. Quelle que soit le connecteur choisi, celui-ci se présentera toujours avec la polarité positive au centre et la masse sur la partie externe. Inverser la polarité pourrait provoquer des dommages irréversibles à votre ordinateur.

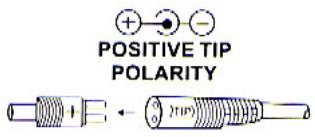

Communément, la polarité électrique se présente comme ci-dessous :

. Enficher le connecteur dans la prise de chargement de la batterie

. Insérer la seconde prise de l'adaptateur dans la fiche allume-cigare du véhicule.

Un témoin lumineux vert indiquera la mise en fonction.

Si le témoin lumineux reste inerte, vérifier le fusible.

Notre batterie est en recharge. Si le témoin de charge de votre ordinateur est inactif, vérifier les connexions. En allumant votre ordinateur, vous pouvez constater son fonctionnement et son alimentation via une source externe.

Remplacement du fusible.

Pour vérifier ou remplaçer le fusible, dévisser la bague plastique au bout de la prise allume cigare. Contrôler visuellement le fusible. S'il est opaque ou si le filament est brisé, changer le fusible. Le fusible de cet appareil est de 10A.

Tension d'entrée : 11V à 14V courant continu

Tension de sortie : 15 / 16 / 18 / 19 / 20V courant continu à 3,5A max

Tension de sortie : 20 /24V courant continu à 2,9A max

Puissance : 70 Watts

Fusible de protection : 10 Ampères

Installation rapide du chargeur batterie pour voiture

VFr 1.1

Utiliser l'alimentation 12V continu d'un véhicule uniquement.. Vérifier la tension d'alimentation et la polarité de la prise de l'ordinateur. Une tension trop importante ou une inversion de polarité peut endommager votre matériel.. Ne pas utiliser ce chargeur pour des applications d'une puissance supérieure à 70W. Ne pas ouvrir le boîtier du chargeur.. Débrancher la prise du réceptacle allume cigare lorsqu vous ne utilisez pas l'adaptateur. Toujours éteindre l'ordinateur pour connecter ou déconnecter l'adaptateur. Démarrer le moteur du véhicule avant de brancher la prise allume cigare. Lors d'une utilisation prolongée, la pointe de la prise allume cigare peut devenir chaude.
