Type de produit	Magnétoscope Hi-Fi VHS
Marque	International
Modèle	ON63
Dimensions (L x H x P)	360 x 90 x 288 mm
Poids	3.85 kg
Alimentation	230 V ~ 50 Hz, 19 W
Système vidéo	PAL B/G, SECAM LL’, MESECAM
Vitesses d’enregistrement	SP (VN) et LP (VL)
Nombre de mémoires programmables	99 + AUX
Programmateur	8 programmations sur 1 mois
Fonctions principales	Enregistrement immédiat OTR, différé ShowView, recherche d’index, arrêt sur image, ralenti variable, saut CM (30 s), lecture 16:9, Hi-Fi stéréo/bilingue
Connectiques	Antenne IN/OUT, EURO AV1 (péritel), prise décodeur
Sécurité	Clé électronique, arrêt automatique en veille, protection des cassettes par languette
Entretien et nettoyage	Nettoyer avec un chiffon doux et non pelucheux ; éviter produits agressifs, alcool ; ne pas ouvrir l’appareil
Réparabilité	Confier exclusivement à un spécialiste
Informations générales	Conserver la carte de garantie et la facture ; lire attentivement la notice avant toute utilisation

FOIRE AUX QUESTIONS - ON63 INTERNATIONAL

Comment installer le magnétoscope INTERNATIONAL ON63 pour la première fois ?

Branchez l'antenne à la prise ANT. IN, reliez ANT. OUT au téléviseur, puis connectez un cordon péritel entre EURO AV1 et le téléviseur. Branchez l'alimentation. Allumez le magnétoscope et suivez les réglages automatiques : choisissez la langue, lancez la Recherche Auto des chaînes, puis réglez l'heure et la date.

Comment régler l'heure et la date ?

Appuyez sur MENU, sélectionnez Réglage Magnétoscope puis Réglage Horloge. Utilisez les touches ← / → pour naviguer entre les champs (heure, minute, jour, mois, année) et PR+/- ou les touches numériques pour modifier. Appuyez sur OK pour valider et MENU pour sortir.

Comment effectuer un enregistrement immédiat ou avec prolongation OTR ?

Chargez une cassette avec languette de protection. Sélectionnez la chaîne avec PR +/-. Pour un enregistrement standard, appuyez sur la touche d'enregistrement (REC). Pour prolonger, pendant l’enregistrement, appuyez plusieurs fois sur la même touche : chaque pression ajoute 30 minutes, jusqu’à 10 heures. Utilisez LP pour doubler la durée disponible (jusqu’à 8 h avec une cassette E-240).

Comment utiliser ShowView pour un enregistrement programmé ?

Réglez d'abord l'heure et la date correctement. Insérez une cassette avec languette. Appuyez sur la touche ShowView et composez le code numérique de l'émission (trouvé dans le guide TV). Validez avec OK. Choisissez le mode : Unique, Hebdomadaire ou Quotidien. Vérifiez les paramètres (chaîne, début, fin, date) et activez la programmation en appuyant sur OK. Éteignez le magnétoscope.

Que faire si l'image est en noir et blanc ou de mauvaise qualité ?

Vérifiez que le système couleur est correct : utilisez la touche PAL/SECAM pour passer en mode AUTO ou choisir manuellement PAL ou SECAM. Si vous utilisez un câble antenne (sans péritel), vérifiez l'accord fin sur le téléviseur. Si des raies apparaissent, réglez la phase avec PR+/- pendant la lecture.

Comment copier une cassette d'un autre magnétoscope ?

Raccordez le magnétoscope source à la prise EURO AV1 de l'ON63. Appuyez sur la touche AV pour sélectionner l'entrée correspondante. Sur le magnétoscope source, lancez la lecture. Sur l'ON63, appuyez sur REC pour commencer l'enregistrement. La copie s'effectue en temps réel.

Comment verrouiller les touches avec la clé électronique ?

Appuyez sur la touche Clé électronique (ou maintenez la touche correspondante) pendant environ 5 secondes. L'afficheur indique que les touches sont verrouillées. Les enregistrements programmés s'effectuent normalement. Pour déverrouiller, répétez la même action.

Que faire si le message « ERR » apparaît sur l'afficheur ?

Le message ERR indique une condition anormale. Appuyez sur une touche quelconque pour tenter de rétablir le fonctionnement normal. Si le problème persiste, débranchez l'appareil quelques minutes puis rebranchez-le. Si l'erreur réapparaît, consultez un spécialiste.

Comment nettoyer et entretenir le magnétoscope ?

Utilisez un chiffon doux et non pelucheux pour essuyer l'extérieur. N'utilisez jamais de produits agressifs, abrasifs ou à base d'alcool. Évitez l'humidité et la chaleur excessive. Ne tentez pas d'ouvrir l'appareil ; confiez toute réparation à un spécialiste.

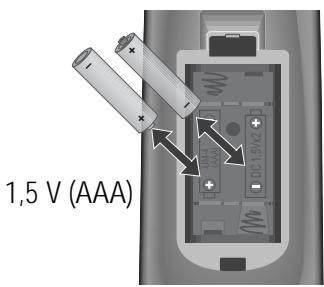

Comment insérer les piles de la télécommande ?

Ouvrez le compartiment à piles au dos de la télécommande. Insérez deux piles de type AAA (1,5 V) en respectant les polarités + et -. Refermez le compartiment. En cas de non-utilisation prolongée, retirez les piles pour éviter les fuites.

MODE D'EMPLOI ON63 INTERNATIONAL

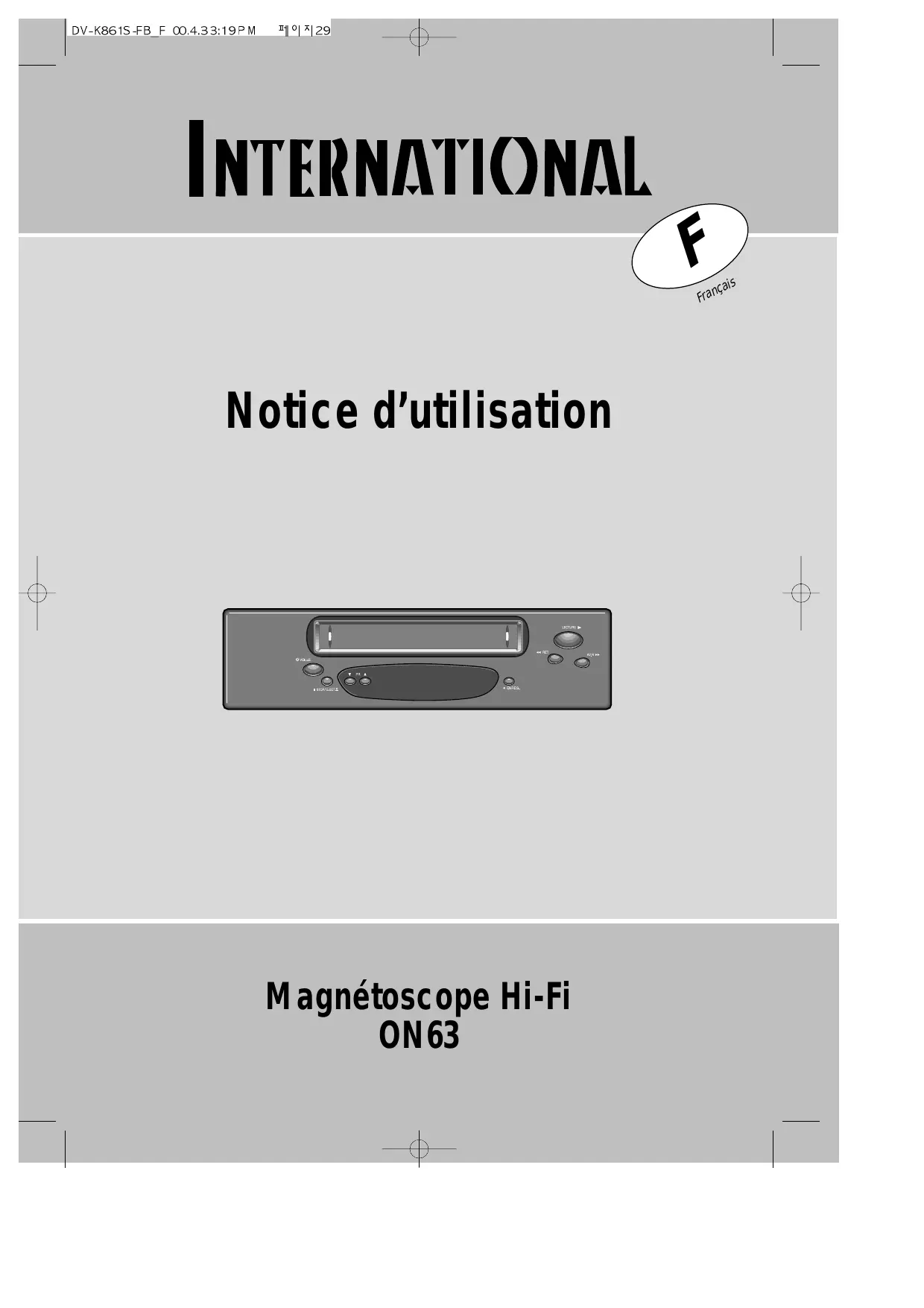

Notice d'utilisation

Magnétoscope Hi-Fi

ON63

Ce qu'il faut SAVOIR

Conservez précieusement la carte de garantie et la facture de votre magnétoscope pour pouvoir bénéficier de la garantie le cas échéant.

Précautions d'emploi

Lisez attentivement la présente notice d'utilisation afin de vous familiariser avec les fonctions de ce magnétoscope haut de gamme. Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Installez votre magnétoscope et programmez-le en suivant scrupuleusement les instructions du présent chapitre et de « La première utilisation » (page 4).

... à garder l'appareil à l'abri de l'humidité ou de la chaleur afin d'éviter tous risques d'accordance ou d'électrisation.... à ne pas ouvrir l'appareil et à ne laisser le soin de réparations eventuelles qu'à des spécialistes.... à ne pas utiliser l'appareil froid immédiatement après l'avoir placé dans une piece chaude. Le magnétoscope et les cassettes peuvent en effet être sérieusement endommagés par la condensation. Attendez env. deux heures pour leur donner le temps de se réchauffer.... à installer l'appareil sur une surface plane et parfaitement stable.... à disposer l'appareil de sorte à permettre une bonne circulation de l'air tout autour.... à ne le nettoyer qu'avec des chiffons doux et non pelucheux en évitant tous produits agressifs, abrasifs ou à base d'alcool.... à débrancher immédiatement l'appareil de la prise secteur et à le faire examiner par un spécialiste en cas de dysfonctionnement, de bruits anormaux, de dégagement d'odeurs ou de fumée voire de déténnstration de liquide à l'intérieur.... à débrancher l'appareil de la prise secteur et à retarder le cable d'antenne en cas de non-utilisation prolongée ou en cas d'orage.

Consignes de sécurité

Ne pas tenter d'entretenir ou de réparer les composants de cet appareil. N'ouvrez jamais l'appareil. L'entretien ou les réparations doivent exclusivement être confiés à des spécialistes.

Cet appareil fonctionne en permanence. Pour interrompre son alimentation électrique, il ne suffit pas de l'éteindre (standby) ; il faut au contraire le débrancher de la prise secteur. L'enregistrement d'œuvres protégées par des droits d'auteur peut constituer une infraction au Code de la propriété intellectuelle.

Avant d'utiliser votre magnétoscope pour la première fois, commencez par lire le chapitre « La première utilisation ».

Cé qu'il faut

SAVOUR

Commander le magnétoscope

La télécommande 2 L'appareil, Affichages sur écran TV 3

La première utilisation

Installation du magnétoscope, Branchement avec un décodeur ou un démodulateur. 4 Les réglages automatiques 5

Regarder une cassette

Lecture 6 Arrêt sur image, Recherche image variable, Ralenti variable, Recherche du début de nouvelles séquences (recherche d'index) 7 Lecture / Enregistrement au format grand écran 16:9, Le Saut CM 8

Enregistrer une cassette

Régler l'heure et la date 9 Enregistrement immédiat, Prolongation d'enregistrement OTR 10 Enregistrement différé à l'aide des codes ShowView 11

Autres fonctions

Programmation d'enregistrement normale 12 Liste des programmations, Modifier ou effacer des programmations 13 Horloge / compteur de bande, Temps de bande restant et durée d'enregistrement des cassettes, Accès à la position 0:00:00 du compteur, Mise à 0:00:00 du compteur 14 Langues des menus, Clé électronique, Cassettes, et 15 Le système Hi-Fi, Les modes sonores 16 Les options d'écoute 17

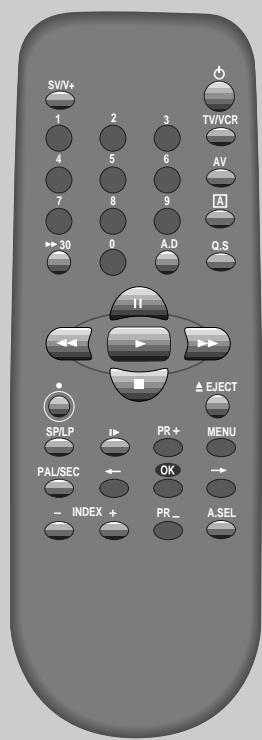

Installer de nouvelles chaînes

Installer des chaînes 18 Noms de chaînes 19 Ordonnez les chaînes, Effacer des chaînes 20

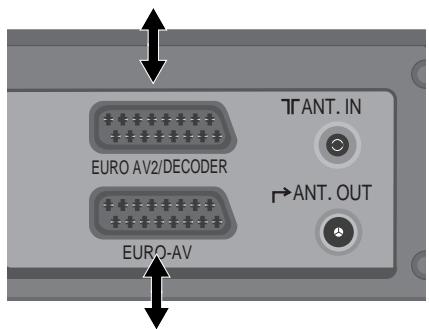

Brancher et copier

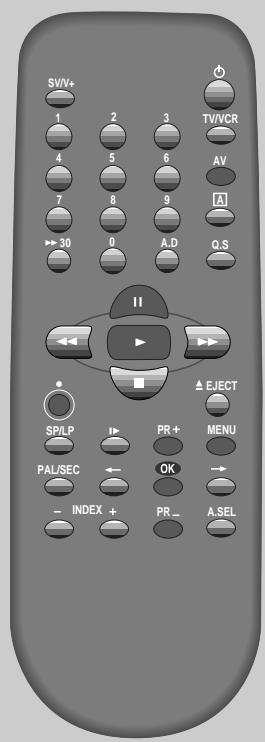

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel) 21 Copie, Montage de séquences 22 Mise en place Canal+ 23

Annexe

Avant de vous adresser à un spécialiste, Piles de la télécommande 24 Notice succinte pour les utilisateurs confirmés 25/26 Index - Caractéristiques techniques 27

Vous trouvez sur les pages ci-après les touches de la télécommande nécessaires pour la commande des fonctions décrites. Vous y verrez également les affichages sur écran de votre téléviseur ou les messages de l'afficheur de votre magnétoscope. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

Le magnétoscope

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

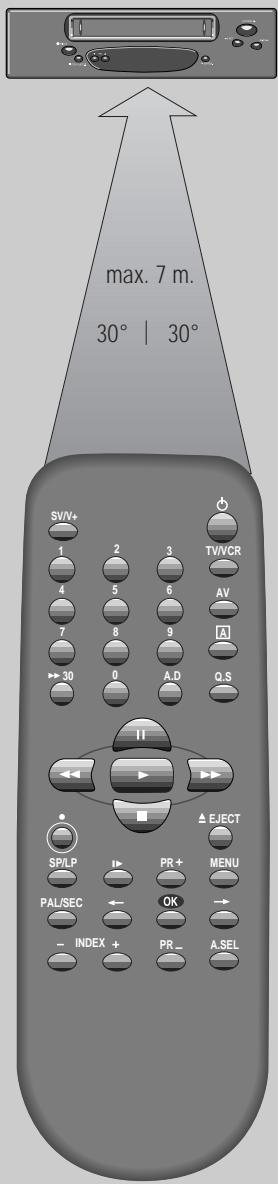

Vous vous servirez bien sûr essentiellement à cet effet de la télécommande, mais les principales touches d'enregistrement et de lecture se trouvent aussi en façade de votre magnétoscope. Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

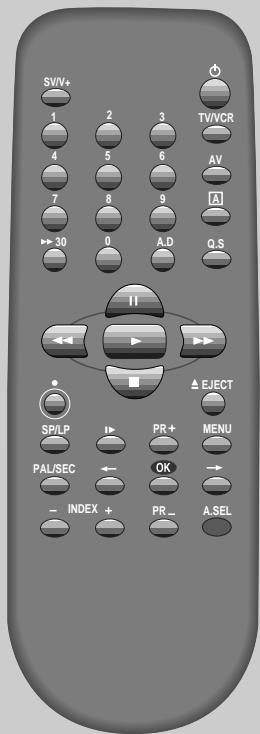

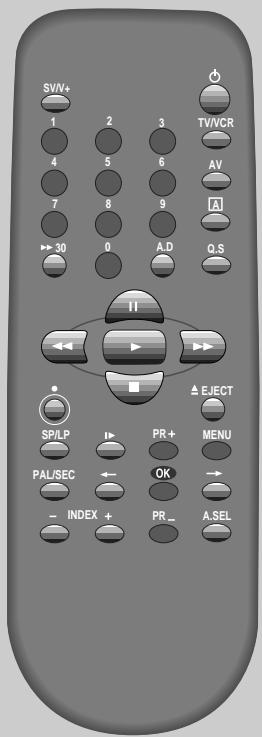

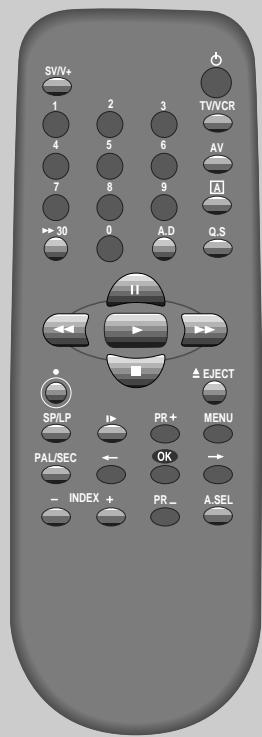

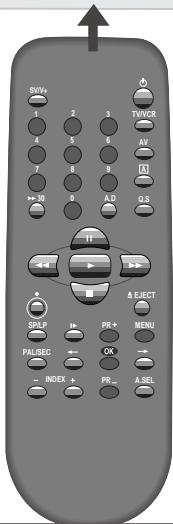

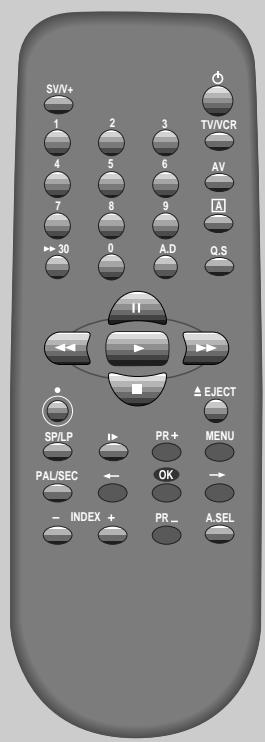

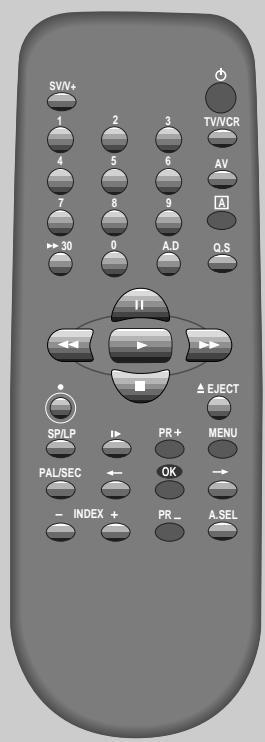

La télécommande

Mise sous / hors tension programmation d'enregistrement instantanée au moyen des codes ShowView et de l'affichage sur écran TV sélection des chaines ou d'entrée des numérios dans les menus déciption TV/VIDéo (avec cordon péritel, page 4) sélection de la source d'enregistrement : programme TV ou apparéil raccordé Difficnce à l'écran compteur / horloge Touch che non disponible pour cet équipement Touch che non disponible pour cet équipement Touch che saut CM pour avancer la bandependant une durée de 30 secondes

effectuer une brève pause (d'enregistrement) ou un arrêt sur image (en lecture) démarrer la lecture d'une cassette arrêté bobiner / rembobiner la cassette à partir de l'arrêt ou lancer la recherche avant / arrêté à partir du mode lecture

enregistrer ou prolonger l'enregistrement (« OTR - One touch recording »: chaque nouvelle pression sur cette touche prolonge la durée d'enregistrement de 30 minutes jusqu'à 10 heures) Ejecter la cassette multiplication par deux de la durée d'enregistrement, par ex. pour des programmes de très longue durée Lancer le kalenti variable progression dans les menus sélectionner une chaine (PR +/-) recherche le début des séquences (recherche d'index) Sélection du système couleur (PAL/SECAM, page 21) Choisi la sortie de son (Si possible)

Le magnétoscope

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

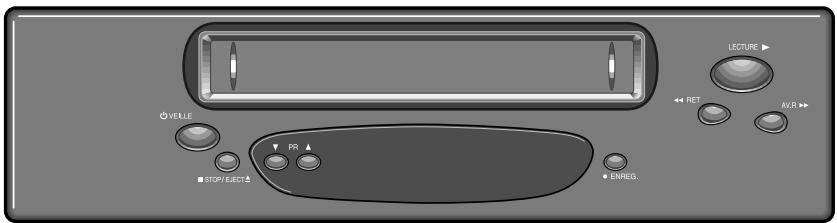

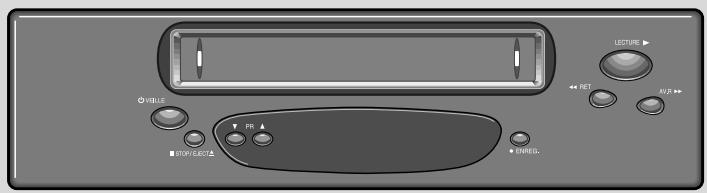

L'appareil

Mise sous tension / hors-tension

Touche d'arrêt et d'éjection de la cassette

Sélectionner une chaîne (programmée)

Enregistrer ou prolonger un enregistrement

(«IMM.» : chaque nouvelle pression sur cette touche prolonge la durée d'enregistrement de 30 minutes jusqu'à 10 heures)

Bobiner / rembobiner la cassette à partir de l'arrêt ou lancer la recherche avant / arrière à partir du mode lecture

Démarrer la lecture d'une cassette

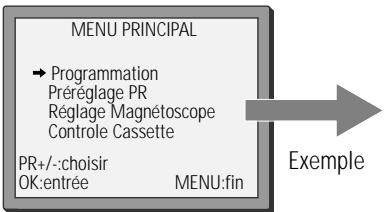

Affichages sur écran TV

Le système de menus interactifs de votre magnétoscope facilite l'accès aux fonctions particulières telles que l'installation des chaînes, le réglage de l'heure, etc.

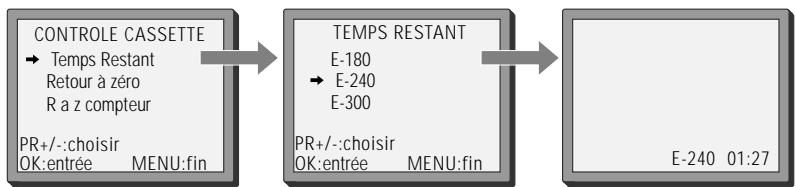

Le menu "Contrôle Cassette" apparait uniquement lorsqu'une bande a été insérée dans le magnétoscope.

L'indication des touches à presser simplifie votre progression dans les menus.

D'autres fonctions affichent toutefois aussi de brefs messages sur l'écran de votre téléviseur.

La première utilisation

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Disposer le magnétoscope

à l'horizontal sur une surface plane et parfaitement stable en veillant à une aération correcte, à l'abri de l'humidité et de la chaleur, loin de champs magnétiques produits par des enceintes acoustiques, etc. Ne pas déposer dessus des objets lourds. Mise en place des piles dans la télécommande - page 24.

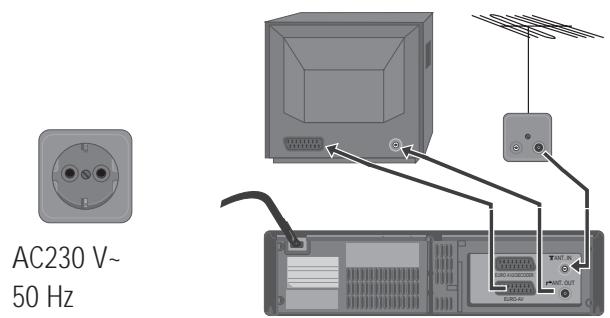

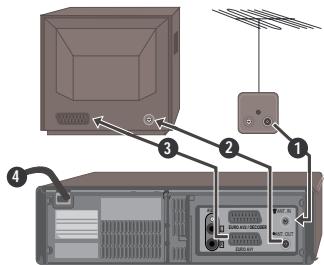

Installation du magnétoscope

Eteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

Retirer le cable d'antenne du téléviseur et raccordez-le à la prise « ANT. IN » de votre magnétoscope. Reliez la prise « ANT. OUT » du magnétoscope et la prise d'antenne du téléviseur au moyen du cable d'antenne court fourni. Reliez la prise « EURO AV 1 » du magnétoscope et la prise AV du téléviseur à l'aide d'un cordon péritel (EURO-AV). Outre un confort élevé, ce cordon procure une qualité de son et d'image optimale. Ce cordon est disponible chez vous revendeur. Sans cordon péritel, il vous faudra procéder comme expliqué au chapitre « Sans cordon péritel ».(ci-contre et page 21). Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume.

Branchement d'un décodeur

Décodeur et antennes satellite

Ces connexions vous permettent de:

• regarder et enregistrer un programme sans distorsion; • enregistrer un programme tout en regardant la chaine à péage (Canal+); • regarder un programme tout en enregistrant la chaine péage (Canal+).

Pour bénéficier des avantages du système de programmation ShowView pour les chaînes captées via votre antenne satellite, vérifiez que les branchements correspondent au schéma ci-dessous.

Reportez-vous également aux pages 13,18 et 19.

Vous pouvez également lancer "Recherche Auto" dans le menu "Préreglage canal → Recherche Auto. Pour installer de nouvelles chaines et entre leur nom, voir pages 18-20.

Les réglages automatiques

Voilà l'image que vous voyez en allumant votre magnétoscope et votre téléviseur pour la première fois.

Sélectionnez la langue à l'aide des touches PR +/-

Appuyez sur OK pour déclencher l'installation automatique des chaînes « Recherche Auto »

La « Recherche Auto » installe toutes les chaînes reçues par votre antenne...

... et les ordonne de la façon usitée dans votre pays.

Entrez l'heure et la date.

Pour que les chaînes se succèdent exactement dans le même ordre que sur votre téléviseur, poursuivez avec « Ordonner les chaînes » (page 20), sinon...

... sortez des réglages de base. Nous vous souhaitons beaucoup de plaisir avec votre magnétoscope.

Si, ne disposant pas d'un cordon péritel, vous ne pouvez voir cette image, cherchez-la au moyen de la recherche des chaînes de votre téléviseur (CH 52 - prière de consulter la notice d'utilisation du téléviseur). RF52 En cas de problèmes avec une chaine sur ce canal, tapez un autre numéro de canal compris entre 21 et 69 au moyen des touches numériques (aussi page 21).

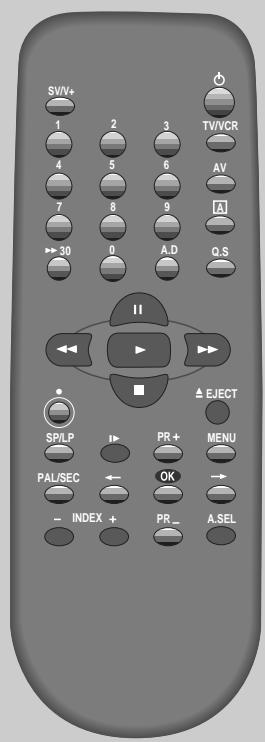

Une cassette

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/video).

Lecture

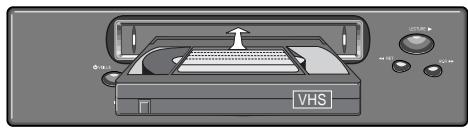

Chargez une cassette : insérez-la bien droit dans la fente sous une légère pression, avec les fenêtres vers le haut, jusqu'à ce que le magnétoscope l'avale automatiquement.

Démarrez la lecture.

Si vous entendez une mixture sonore incompréhensible (deux canaux son), choisissez le type de son désiré.

Coupez la lecture.

Ejectez la cassette.

À partir de l'arrêt, bobinez ou rembobinez la cassette.

Pas de couleur ? (PAL / SECAM) - page 21 Appuyez sur TV/VCR pour voir l'image de votre téléviseur ou de votre magnétoscope (VCR) sur l'écran TV (magnétoscope raccordé au téléviseur par l'intermédiaire d'un cordon péritel). La lecture d'une cassette non munie de sa languette de protection (p. 15) démarre immédiatement. Une pression sur la touche PLAY permet systématiquement de revenir à la lecture normale. En arrêt sur image, en lecture accélérée ou au ralenti, aucun son n'est audible. Le tremblement des arrêts sur image peut eventuellement être atténué au moyen de PR + / - Les raies horizontales de distorsion de l'image dues à une phase incorrecte (cassettes de mauvaise qualité, enregistrées sur d'autres magnétoscopes, etc.) peuvent eventuellement être limitées en cours de lecture réduites au moyen de PR +/-. Le magnétoscope continue automatiquement la lecture dès que la pause dépasse 5 minutes. Horloge / compteur de bande / temps de bande restant - page 14. LECTURE NTSC sur une TV PAL. Si vous lisez des cassettes enregistrées au format couleur NTSC sur ce magnétoscope, vous pouvez les regarder sur une TV PAL.

Arrêt sur image

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

L'indication "PLAY" clignote pendant la lecture.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Recherche d'image variable

Pendant la lecture, la recherche image est possible en deux vitesses avant ( ) ou arrêt ( ). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Ralenti variable

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

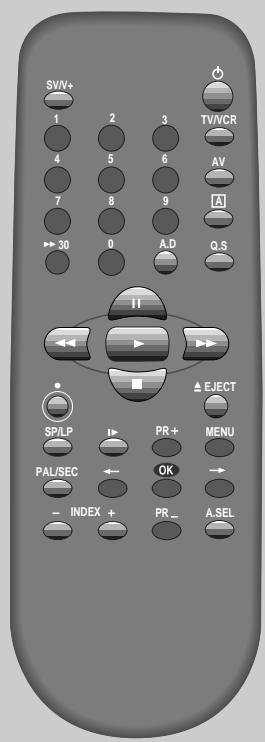

Recherche du début de nouvelles séquences (recherche d'index)

Recherche le début de nouvelles séquences avec INDEX + / -.

Le magnétoscope pose un repère électronique (index) au début de toute nouvelle série ou enregistrement différé. La recherche de ces index s'effectue avec INDEX + / -

FF VN INDEX 01

0:11:09

Voulez-vous rechercher les séquences en avant ou en arrière (+ / -) ?

Le magnétoscope bobine la cassette jusqu'au début de chaque série, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la série suivante.

Une fois arrivé à la séquence recherche, appuyez sur (LECTURE).

REGARDER

une cassette

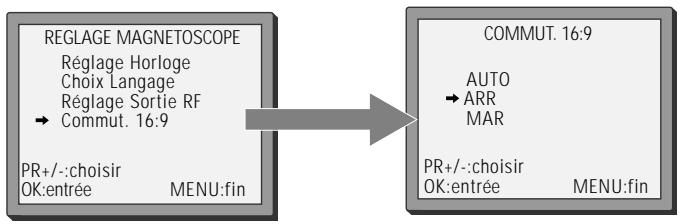

Lecture / enregistrement au format grand écran 16:9

Ce magnétoscope vous permet de regarder et d'enregistrer des programmes au format 16:9.

Réglage 16:9 -Auto: ce magnétoscope identifie le format d'enregistrement du programme (format grand écran 16:9 ou format TV normal 4:3) et lit le programme dans ce format. -MAR : pour enregistrer et lire le programme au format grand écran 16:9. -ARR : pour enregistrer et lire le programme au format TV normal 4:3. Si vous regardez une cassette enregistrée au format grand écran 16:9 avec ce magnétoscope, votre téléviseur doit être équipé de la fonction de commutation au format 16:9 et vous devez utiliser une prise Peritel A/V (audio/video) pour le raccorder au magnétoscope.

Touche CM skip (saut de publicité)

Lorsque vous appuyez sur la touche saut CM de la télécommande, la bande avance pendant une durée de 30 secondes.

Régler l'heure et la date

MENU

PR-

Lancez le menu principal et sélectionnez

« Réglage Magnétoscope », puis « Réglage Horloge »

Reglage horloge

Heure 11:41

Date 18/12/1999 (SAM)

0-9 : réglage (minute) / corriger OK : entrée

Allez jusqu'à l'emplacement à modifier puis corrigez.

Attendez une seconde après l'introduction d'un numéro à un chiffre.

MENU

Validez et sortie du menu.

une cassette

L'installation des chaînes doit avoir été effectuée sur le magnétoscope (page 5). Le magnétoscope est allumé. À vous gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/vidéo), regardez un quelconque programme TV ou arrêtez leur téléviseur.

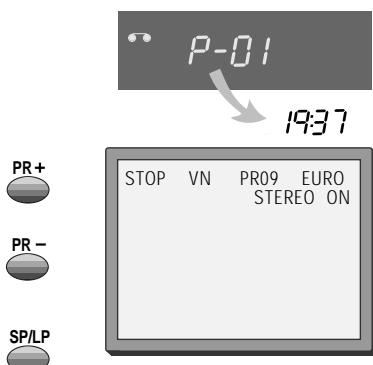

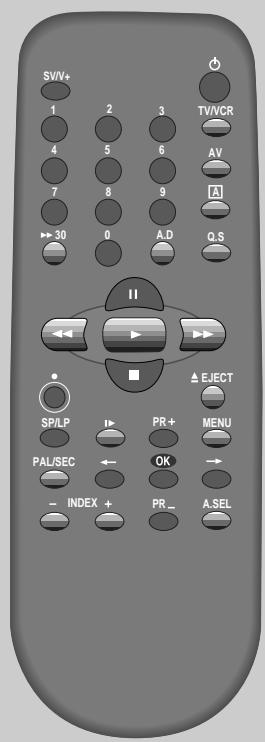

Enregistrement immédiat

Chargez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer.

Si le programme à enregistrer est très long, doublez la durée d'enregistrement disponible au moyen de la touche «LP» (Long Play).

Jusqu'à 8 heures d'images avec une cassette E-240.

Démarrez l'enregistrement.

Une courte pause

d'enregistrement est possible en cours...

L'indication "REC" clignote jusqu'à la fin de cette opération.

Le magnétoscope s'arrête automatiquement après une pause de 5 minutes.

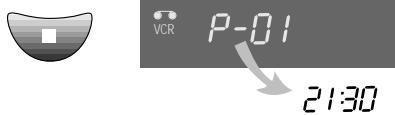

Arrêtez l'enregistrement.

Prolongation d'enregistrement OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Jusqu'à 10 heures d'enregistrement sont possibles.

Pour enregistrer à partir d'un appareil raccordé à une entrée, voir page 22/23. Pour désactiver la prolongation d'enregistrement, appuyez sur la touche (Stop) pendant env. 5 secondes. Si votre enregistrement n'apparait pas à l'écran de votre téléviseur, pressez la touche TV/VCR. « VCR » s'allume sur l'afficheur de leur magnétoscope. Horloge / compteur de bande / temps de bande restant - page 14. PAL/SECAM - page 21.

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Type d'enregistrement

Unique

Hebdomadaire

Quotidien(LUN-VEN)

Quotidien(LUN-SAM)

Quotidien(LUN-DIM)

PR+/-: chojsin

OK: entree

MENUFin

Programme (unique)

PR 03

Heure Début 21:20

Heure Fin

Date

Vitesse

21:20

22:20

19/12(DIM)

/ : corriger

OK: entree

MENUFin

TMR

Lancez le menu ShowView.

Composez le numéro figurant dans votre revue TV à côté de l'émission que vous désirez enregistrer...

... et validez votre choix.

Choisissez le mode d'enregistrement :

« Unique », « Hebdomadaire » ou « Quotidien »

... et validez votre choix.

Pour modifier votre programmation,

allez à l'endroit voulu avec ← / →

Modifiez votre entrée avec PR + / - ou les touches

numériques.

Pour activer votre programmation, appuyez sur

jusqu'à l'apparition d'OK : entrée à la

dernière ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

Si vous ne disposez pas des codes ShowView, effectuez une programmation normale, page 12. En cas d'erreur, revenez en arrière avec ← et recomposez le numéro. Si aucun numéro de chaîne ne s'affiche sous «PR» dans le menu de modification (3ème à partir du haut), c'est que votre magnétoscope ne connaît pas encore le numéro sous lequel est mémoiré l'émetteur en question. Introduisez-le, et il sera définitivement mémoiré pour vos futurs enregistrements. Pour enregistrer par ex. à partir d'un récepteur satellite raccordé, sélectionnez sous «PR» la mémoire programmable du récepteur ou bien «AV2» (selon que le récepteur est raccordé par l'intermédiaire d'un câble d'antenne ou d'un cordon péritel). Laissez allumé le récepteur satellite avec le programme désiré. Le magnétoscope signale les recoupements d'enregistrements différés. Pour annuler l'enregistrement, appuyez sur le touche (Stop) pendant plus de 5 secondes. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

Fonctions

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Programmation d'enregistrement normale

MENU

Lancez le menu principal et sélectionnez

PROGRAMMATION.

Choisissez le mode d'enregistrement : « Unique »,

« Hebdomadaire » ou

Quotidien

... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, Sélectionnez VL(LP) pour effectuer un enregistrement de longue durée

PR+

2 0

Pour modifier votre programmation, allez à l'endroit voulu avec / Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'OK : entre la dernière ligne du menu.

Eteignez le magnétoscope.

Attendez une seconde après l'introduction d'un numéro à un chiffre. En cas d'erreur, revenez à l'emplacement en question avec ← / → et corrigez votre entrée. Le magnétoscope signale les recoupements d'enregistrements différés. Faute de correction des horaires, il enregistrera intégralement la première des émissions programmées. Le magnétoscope éjecte toute cassette munie de sa languette de protection (page 15). Si la durée restante sur la cassette est insuffisante, le magnétoscope passera automatiquement en mode «VL» (LP) pour doubler la durée d'enregistrement. Pour annuler l'enregistrement, appuyez sur la touche (Stop) pendant plus de 5 secondes.

Liste des programmations - modifier ou effacer des programmations

MENU

Lancez le menu principal et sélectionnez

PROGRAMME.

Cherchez l'entrée que vous désirez modifier ou effacer.

MEN

PROGRAMME(Unique)

Heure [

Heure F

DateVitose

Villesse

MENU: fin

0: effacer

← / → : 0

Pour effacer cette programmation, appuyez sur la touche 0 et validez en pressant OK.

Pour modifier votre programmation,

allez à l'endroit voulu avec /.

Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'« OK : entree » à la dernière ligne du menu.

Validez vos programmations en pressant OK et sortez du menu.

Fonctions

Le compteur fonctionne en temps réel à partir du chargement de la cassette. Attention : il ne s'agit pas nécessairement du début de la bande ! Les passages non enregistrés de la bande ne sont pas comptés. Lorsqu'on bobine au-delà de 0:00:00, le compteur poursuit avec valeurs négatives (par ex. -0:01:15).

Horloge / compteur de bande

1pression: heures et date+État actuel heures et date

2pression: Compteur+État actuel Compteur

3pression: Retour à l'image normale.

Si vous n'utilisez pas l'une des options «Lecture», «avance rapide» ou «rembobiner», le temps restant n'apparaîtra pas.

Temps de bande restant et durée d'enregistrement des cassettes

Dans le "MENU PRINCIPAL", CHOISSEZ "Controle cassette" (paramètres de la cassette.

Désirez-vous que le magnétoscope indique le temps de bande restant jusqu'à la fin de la cassette (afin de pouvoir évaluer approximativement la durée d'enregistrement disponible)?

Pour être sûr que le temps restant affiché est exact, sélectionnez la durée qui correspond à la cassette qui se trouve dans le magnétoscope en sélectionnant cette fonction jusqu'à ce que la durée correcte s'affiche.

Le temps de bande restant ne peut s'afficher que si une cassette est chargée.

Accès à la position 0:00:00 du compteur

Le magnétoscope bobine la cassette jusqu'à la position 0:00:00 du compteur et s'arrête.

Mise à 0:00:00 du compteur

Mettez le compteur à 0:00:00.

Langues des menus

Lancez le menu principal et sélectionnez

puis « Choix Langage »

Choisissez votre langue.

La langue du menu change immédiatement.

Clélectronique

Appuyez sur cette touche pendant environ.

5 seconds.

Les touches de votre magnétoscope sont maintenant verrouillées, les enregistrements différés sont toutefois effectués normalement. Rangez la télécommande à un endroit sûr.

Pour désactiver la clé électronique, presse à nouveau cette touche pendant env. 5 secondes.

Cassettes

N'utilisez que des cassettes de qualité marquées du logo VHS.

Poussière et humidité nuisent à vos cassettes. Veillez à les tenir à l'écart de champs magnétiques ou électriques, comme ceux que produisent, par exemple, des enceintes acoustiques et des moniteurs. Rangez toujours vos cassettes dans leurs boîtiers en prenant soin de les rembobiner à fond avant de les disposer bobine pleine vers le bas.

Pour protéger vos précieux enregistements contre un effacement involontaire, cassez la languette prévue à cet effet.

Certaines cassettes sont également munies d'un volet de protection.

Pour réenregistrer une cassette démunie de sa languette de protection, collez un morceau de ruban adhésif sur l'encoche de sécurité.

Mise en veilleuse de l'afficheur

À l'arrêt du magnétoscope, la luminosité de l'afficheur diminue.

Arrêt automatique

En l'absence de réception d'une émission ou de lecture d'une cassette, le magnétoscope s'arrête automatiquement.

Le magnétoscope enregistre toujours l'ensemble des types de sons diffusés par un émetteur. Un magnétoscope mono autorise seulement une écoute mono classique de vos cassettes.

Le système hi-fi

En plus de la piste son monophonique normale des magnétoscopes VHS, votre appareil dispose d'un système Hi-Fi de haut niveau.

Il vous permet ainsi de profiter pleinement :

de films avec un son stéréo excellent, d'enregistrements de longs concerts avec un son stéréo reproduction de grande qualité, de films avec un son surround impressionnant (équipement surround nécessaire), de films diffusés en double langage (2 canaux son, bilingue), par ex. une version originale et une version synchronisée, de cassettes VHS avec un son Hi-Fi stéréo ou un son normal.

Les modes sonores

Cassette à l'arrêt, votre magnétoscope affiche l'offre de l'émetteur.

Au changement de chaîne, vous pouvez, lorsque l'émetteur change de mode sonore, le magnétoscope fournit des informations sur le programme et le son diffusé. Vous pouvez également obtenir ces indications en pressant la touche A. SEL.

"STEREO" = stéréo "BIL" = bilingue pas d'indication = son monophonique

Pendant la lecture, le magnétoscope affiche le son enregistré sur la cassette. Vous pouvez également obtenir ces indications en pressant la touche A. SEL.

"Hi-Fi" = stéréo/bilingue pas d'indication = son monophonique

Les options d'écoute

1-4X

Hi-Fi stéréo → uniquement canal gauche → uniquement canal droit → piste son VHS normale.

1-4X

En cas de son deux canaux :

Langue principale (synchronisée) langue annexe (originale) les deux versions off.

En cas de son monophonique, pas de sélection possible.

Installer de nouvelles chaines

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video). « AV » ne doit pas avoir été sélectionné (au moyen de la touche AV).

Installer des chaînes

Lancez le menu principal et sélectionnez « Prééglage PR. »

Sélectionnez « Prééglage Manuel »

Choisissez une mémoire programmable vide. "----" or "P-xx"... L'idéal est d'opter pour un même numéro de chaine sur le téléviseur et le magnétoscope.... et validez.

Cherchez la chaîne désirée.

Appuyez sur la touche pour faire apparaitre l'image. Si ce n'est pas la bonne chaîne voire si l'image est perturbée, poursuivez la recherche.

Mémorisez la chaîne désirée dès que vous l'avez trouvée. Nom de la chaîne - voir à droite.

Recherche d'autres chaînes (en recommandant à partir du point 3 ci-dessus) ou organise du menu.

Noms de chaînes

Si vous magnétoscope n'afficheaucun nom de canal ou un nom de canal incorrect, vous pouvez résoudre ce problème facilement. Dans le menu“PREREGLAGEMANUEL.,"selectionnez : modif. nom".

La syntonisation automatique assure normalement un accord idéal des chaînes. L'accord fin est parfois utile dans les régions représentant de mauvaises conditions de réception. Sélectionnez la chaîne et ajustez-la au moyen de /. Mémorisez votre réglage en introduisant une nouvelle fois le numéro de la mémoire programmable. Pour installer toutes les chaînes disponibles dans toute région, voir page 5. Pour ordonner les chaînes ou les effacer, reportez-vous à la page 20.

Ordonnez les chaînes

Si l'ordre des chaînes du magnétoscope diffère de celui du téléviseur, vous pouvez le corriger. La méthode consiste à affecter les chaînes aux mémoires programmables de votre magnétoscope de sorte à les faire coincider avec les nombres des chaînes de votre téléviseur.

Dans le menu principal, sélectionnez « Prééglage PR. », puis « Mise en place PR. ».

Sélectionnez la chaîne dont vous pouvez modifier le numéro. Validez.

Déplacer la chaîne sur la mémoire programmable désirée. Validez.

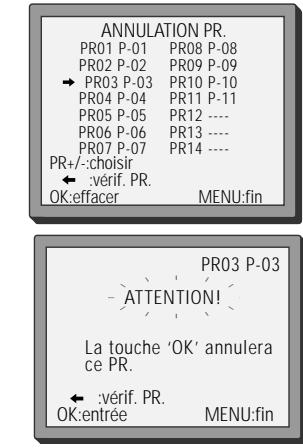

Effacer des chaînes

Dans le menu principal, sélectionnez « Prééglage PR. », puis « Annulation PR. ».

Recherche la chaîne (numéro de mémoire calculable) que vous désirez effacer.

Contrôlez l'image obtenue.

Effacez.

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel)

Sans cordon péritel, le magnétoscope transmet l'image et le son (mono !) au téléviseur par l'intermédiaire du cable d'antenne. Sélectionnez sur votre téléviseur le canal vidéo du magnétoscope (canal 52 UHF réglé en usine). Soignez l'accord en vue de l'obtention d'une image et d'un son d'une qualité optimale.

5 sec.

Après avoir effectué les opérations décrites au chapitre « Installation du magnétoscope » (page 4), allumez votre téléviseur.

Maintenez enfoncée la touche OK de la télécommande pendant au moins 5 secondes pour obtenir la mire du magnétoscope.

Utilisez la recherche des chaînes de votre téléviseur pour trouver la mire de votre magnétoscope. La manière de procéder figure dans la notice d'utilisation du téléviseur.

Une fois la mire trouvée, mémorisez-la sous le numéro de la chaîne vidéo du magnétoscope.

Pressez de nouveau la touche OK de la télécommande pendant au moins 5 secondes pour éteindre la mire.

Si l'image délivrée par le magnétoscope via le cable d'antenne est de mauvaise qualité parce qu'elle interfère avec une chaîne reçue sur le canal 52, vous pouvez désirer un autre canal : Recherchez sur votre téléviseur un canal libre situé entre 21 et 69.

Lancez le menu principal et sélectionnez « Réglage Magnétoscope », puis « Réglage Sortie RF ».

Tapez le numéro du canal libre.

Quittez le menu.

Sélection du système couleur TV : ce magnétoscope peut lire et enregistrer des programmes retransmis par le système TV PAL ou SECAM. En général, le magnétoscope sélectionne automatiquement le système qui convient (sauf MESECAM), lorsque le bouton PAL/SEC est commuté sur "AUTO". Si le programme (film en couleur) est diffusé en noir et blanc, appuyez (plusieurs fois) sur le bouton PAL/SECAM, puis effectuez la sélection. À l'écran, vous voyez < AUTO SECAM>,,,,... En fonction du système TV utilisé par le programme, il se peut que "PAL" s'affiche à la place de "AUTO". Si l'image délivrée par le magnétoscope via le câble d'antenne est de mauvaise qualité, l'accord fin du téléviseur peut éventuellement permettre une amélioration (consultez la notice d'utilisation de votre téléviseur).

BRANCHER

et copier

Éteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

Copie

autre magnétoscope décodeur pour la réception des chaines à péage (Canal +, page 4/23) caméoscope platine laser récepteur satellite (page11)

TELEVISEUR (autre magnétoscope)

Pour copier une cassette d'un autre magnétoscope, raccordez celui-ci à la prise EURO AV1 de votre magnétoscope et sélectionnez en pressant la touche AV.

Démarrez la lecture sur l'autre magnétoscope et l'enregistrement sur le votre.

Pour copier une cassette sur un autre magnétoscope, raccordez celui-ci à la prise EURO AV. Sur l'autre magnétoscope, sélectionnez l'entrée (« AV ») et démarrez l'enregistrement.

Sur votre magnétoscope, recherchez la série que vous désirez copier et démarrez la lecture.

Montage de séquences

Pour réaliser votre propre film à partir de séquences tournées, par exemple, avec un caméoscope, utilisez la fonction d'assemblage permettant des raccords sans altération de l'image :

Servez-vous des modes lecture (pages 6/7) pour rechercher l'emplacement où vous désirez insérer (copier) la nouvelle série.

Un peu avant ce point précis, commutez le magnétoscope en pause avec [ (ne pas l'arrêter)!

Maintenant, commencez directement l'enregistrement.

Vous obtiendrez les meilleurs résultats en démarrant juste auparavant la lecture de la cassette comportant la séquence à insérer.

Mise en place CANAL+ (paramètre principal)

Le décodeur est raccordé à la prise DECODER de magnétoscope (page 4)

MENU

PREREGLAGE PR.

Recherche Auto

Préréglage Manuel

Mise en Place PP

Annihilation PR. Mise en place PR.

PR+/-choisir

OK: entree

MENU: fin

Pour Canal+ << Mise en Place C++>> doit être réglé sur "Canal+ MAR" pour être reconnu en tant que chaine Canal+.

Appuyez sur la touche OK de la chaîne Canal+.

Secteur

L'afficheur du magnétoscope ne s'allume pas ?

Le magnétoscope ne fonctionne pas ?

Enregistrement

ne démarre pas?

La cassette est-elle lue ou ejectée?

Lecture

Pas d'image ?

Image mauvaise ?

Arrêt de l'image mauvaise?

Généralités

Le magnétoscope refuse-t-il une cassette?

La cassette n'est pas bobinée / rembobinée, elle ne peut être lue ou enregistrée?

Les enregistrements différés ne s'effectuent pas correctement ?

Un grand bruit se produit-il quand la cassette est à l'arrêt pendant un certain temps?

Le message « ERR » apparaît sur l'afficheur ?

Le cordon d'alimentation n'est pas raccordé à la prise secteur. - De la condensation pourrait-elle s'être formée dans l'appareil à son passage de l'extérieur dans une pièce chaude ? Attendez que le magnétoscope et les cassettes soient « chambres »

Une cassette est-elle chargée ? - La languette de protection de la cassette manque-t-elle ? Collez un morceau de ruban adhésif sur l'encoche de sécurité (page 15). - Pressez TV/VCR - « VCR » apparait sur l'afficheur du magnétoscope. - Les chaînes ont-elles été installées sur le magnétoscope ? (page 5) ? La bande est-elle enregistrée ? - Si vous apercevez des raies horizontales de distorsion de l'image, reglez la phase au moyen des touches - La cassette est-elle de mauvaise qualité ou la bande distendue ? Essayez avec une autre cassette. - Si vous ne disposez pas d'un cordon péritel, avez-vous correctement réglé la chaîne vidéo ? page 5/21. - Essaye une autre cassette. Les têtes vidéo pourraient être encrassées. Dans ce cas, adressez-vous à VOYREVENDeur. - Appuyez à plusieurs reprises sur la touche . Régler la qualité de l'arrêt sur image au moyen des touches PR + / - - Les batteries sont-elles vides ? Le magnétoscope est-il distant de plus de sept mètres ? - Y a-t-il un obstacle que entre la télécommande et le magnétoscope ? - Avez-vous déjà chargé une cassette ? Un symbole de cassette apparait sur l'afficheur. - La cassette est déjà entièrement bobinée/rembobinée. La date et l'heure sont-elles correctement réglées (page 9) ? - À l'arrêt d'environ cinq minutes sans lecture ni enregistrement, le magnétoscope détend sa mécanique et coupe le moteur. - C'est le signe de conditions anormales. Une simple pression sur une touche suffit généralement pour supprimer le problème et mettre le magnétoscope en veille.

Piles de la télécommande

Insérer les piles en respectant les repères de polarité « + » et « - »

Apportez votre contribution active à la protection de l'environnement et ramenez les piles vides à votre revendeur. Elles renferment en effet des matières toxiques et ne doivent donc pas être jetées aux ordures. N'employez que des piles absolument identiques, que vous retirerez de la télécommande en cas de non-utilisation prolongée du magnétoscope.

Lecture

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/vidéo).

Démarrez la lecture.

Coupez la lecture.

À partir de l'arrêt, bobinez ou rembobinez la cassette.

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Pendant la lecture, la recherche image est possible en deux vitesses avant ( ) ou arrêt ( ). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

INDEX +

Voulez-vous rechercher les séquences en avant ou en arrêté (+/−)?

Le magnétoscope bobine la cassette jusqu'au début de chaque séquence, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la séquence suivante.

Une fois arrivé à la séquence recherchée, appuyez sur (LECTURE).

Enregistrement immédiat

L'installation des chaînes doit avoir été effectuée sur le magnétoscope (page 5). Le magnétoscope est allumé. À votre gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video), regardez un quelconque programme TV ou arrêtez votre téléviseur.

Chargez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer. Si le programme a enregistrer est très long, doublez la durée d'enregistrement disponible au moyen de la touche «LP» (Long Play).

Jusqu'à 8 heures d'images avec une cassette E-240.

Démarrez l'enregistrement.

Une courte pause d'enregistrement et on continue...

Arrêtez l'enregistrement.

Prolongation d'enregistrement OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Jusqu'à 10 heures d'enregistrement sont possibles.

Enregistrement différé à l'aide des codes showview

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Programmation d'enregistrement normale

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Lancez le menu ShowView.

Composez le numéro figurant dans votre revue TV à côté de l'émission que vous désirez enregistrer...

... et validez votre choix.

Choisissez le mode d'enregistrement : «Unique», «Hebdomadaire» ou «Quotidien».

... et validez votre choix.

Pour modifier votre programmation, allez à l'endroit voulu avec /. Modifiez votre entrée avec PR +/- ou les touches numériques.

Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'OK: entrée » à la dernière ligne du menu.

Validez votre choix.

Eteignez le magnétoscope.

Lancez le menu principaléjectionnez « TYPED'ENREGISTREMENT »

Choisissez le mode d'enregistrement : « Unique », « Hebdomadaire » ou « Quotidien »... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, sélectionnez VL(LP) pour effectuer un enregistrement de longue durée

Pour modifier votre programmation, allez à l'endroit voulu avec / Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'OK: entrée » à la ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

ANNEXE

Accord fin (chaînes) 19 Antenne 4

Bilingue. 6/16/17 Canal+ 4/19 Cassette munie de sa languette de protection 15 Chaîne 5/18-21 Clé électronique 15 Compteur de bande 14 Condensation. Précautions d'emploi EURO AV 4/22/23 Le Saut CM 8 Menu 3 Mire 21 Montage de séquences 22 Nettoyer. Précautions d'emploi Numéro de mémoire programmable.... 5/18-21

OTR 10 PAL/SECAM 21 Peritel 4/22 Phase 6 Réglage de l'arrêt sur image 6 Satellite 9/22 Secteur 4/27 ShowView 11 Sortie antenne (RF) 5/21 Standby. Précautions d'emploi Stereo 16/17 Temps de bande restant 12 Touche TV/VCR 6/10 TV 16:9 8 VL (LP, Long Play) 10-12 VN (SP, Standard Play) 10-12

Dimensions

L/H/P 360× 90× 288mm

Poids 3.85kg

Secteur

Tension AC 230V ~ 50Hz

Consommation 19 W

Système

Standard vidéo SECAM-LL', PAL-B/G (MESECAM)

Gammes VHF 2-12,

UHF 21-69,

CATV S1 - S41, x, y, z

(Hyperbande)

Memoires

programmables 99 + AUX

Sortie HF UHF CH 21-69 (52)

Vidéo

Système VHS

Vitesses VN/VL (SP/LP)

Hi-Fi

Bande passante 20Hz-20KHz

Marge dynamique 80 dB mini.

Rapport signal/bruit 60 dB mini.

Généralités

Hygrométrie < 80 %

Programmateur 8 programmations

1 mois

Sous réserve de modifications techniques.

ON63

Ou pour aller plus vite

1,5V AAA

Insérer les piles en respectant les repères de polarité «+» et «-».

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

1 Retirer le câble d'antenne du téléviseur et raccordez-le à la prise «ANT. IN» de votre magnétoscope. Reliez la prise «ANT. OUT» du magnétoscope et la prise d'antenne du téléviseur au mouven du câble d'antenne court fourni. Reliez la prise (EURO-AV1) du magnétoscope et la prise AV du téléviseur à l'aide d'un cordon péritel (EURO-AV) 4 Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume.

La «Recherche Auto!» installe toutes les chaînes reçues par toute antenne et les ordonne de la façon usitée dans votre pays.

Entrez l'heure et la date.

Sortez des réglages de base. Nous vous souhaitons beaucoup de plaisir avec votre magnétoscope.

Notice d'utilisation pages 4-5
