SAEGEBOCK_E - Établi de sciage ATIKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Établi de sciage pliant
Marque	ATIKA
Modèle	SAEGEBOCK_E
Dimensions (L x l x H)	120 x 50 x 75 cm
Poids	10 kg
Matériau	Acier peint
Couleur	Rouge
Capacité de charge maximale	150 kg
Usage principal	Support pour sciage
Type de pliage	Pliage manuel
Suspension murale	Oui (crochet non inclus)
Transformation en table	Possible avec accessoire optionnel (ferrures)
Nombre de pieds	4 (avec barres de renfort)
Fixations	Vis M6 et M8, écrous, rondelles
Entretien	Nettoyer avec un chiffon sec, lubrifier les articulations
Sécurité	Porter des gants, vérifier la stabilité
Réparabilité	Pièces de fixation standard disponibles
Garantie	2 ans
Contenu de la boîte	Cornières, vis, écrous, rondelles, notice

FOIRE AUX QUESTIONS - SAEGEBOCK_E ATIKA

Comment assembler le SAEGEBOCK_E ?

Assemblez les cornières deux à deux avec les vis M8 x 16 et écrous M8. Fixez les barres de renfort inférieures et obliques avec les vis M6 x 16 et M6 x 20 selon la figure 3 de la notice. Serrez toute la visserie à fond.

Comment plier le chevalet pour le ranger ?

Pour réduire l'encombrement, repliez le chevalet manuellement. Il peut ensuite être suspendu le long d'un mur (fig. 4). Assurez-vous que toutes les vis sont bien serrées avant pliage.

Comment suspendre le chevalet au mur ?

Après avoir replié le chevalet, accrochez-le à un crochet mural solide (non fourni). Veillez à ce que le mur supporte le poids (environ 10 kg).

Puis-je transformer le chevalet en table ?

Oui, en option, montez les ferrures (réf. 387002) avec les vis M8 x 16 et écrous M8 pour obtenir une surface de table. Consultez la notice pour le montage.

Quelle est la charge maximale supportée ?

La capacité de charge maximale est estimée à 150 kg en utilisation normale. Ne pas dépasser cette limite pour éviter tout risque de basculement.

Quelles sont les dimensions exactes ?

Les dimensions approximatives sont 120 cm de longueur, 50 cm de largeur et 75 cm de hauteur. Pour des mesures précises, reportez-vous au plan de montage.

Comment entretenir l'établi ?

Nettoyez régulièrement avec un chiffon sec. Lubrifiez les articulations avec une huile légère pour éviter la rouille. Rangez dans un endroit sec.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une clé plate ou d'une clé à molette pour les écrous M6 et M8. Un tournevis peut être utile pour maintenir les vis.

Est-il possible d'acheter des pièces de rechange ?

Les vis, écrous et rondelles sont des pièces standard disponibles dans le commerce. Pour des pièces spécifiques, contactez le service après-vente ATIKA.

Quelles précautions de sécurité prendre ?

Portez toujours des gants de travail pendant le montage ou l'utilisation. Vérifiez la stabilité du chevalet avant chaque usage et ne l'utilisez pas sur un sol instable.

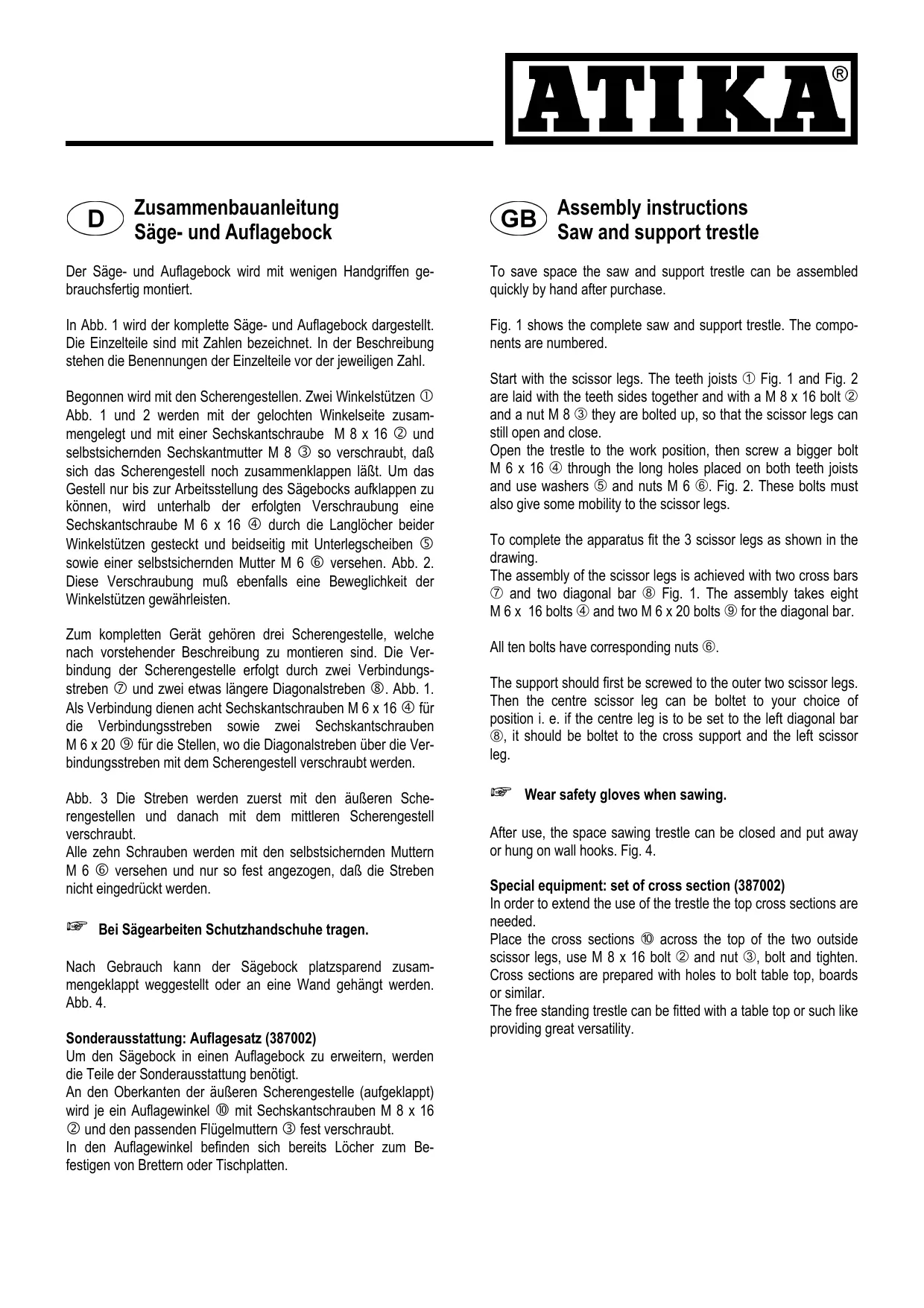

MODE D'EMPLOI SAEGEBOCK_E ATIKA

Pendant toute la procédure de montage, observer la bonne position des composants en vous aidant de la fig. 1 (position des dentures, alignement des trous de passage de vis, etc.).

Assembler deux à deux les cornières ①, avec les vis M 8 x 16 ② et les écrous M 8 ③. Continuer l'assemblage en plaçant les vis M 6 x 16 ④ dans les orifices des cornières puis introduire une autre rondelle M 6 ⑤ et visser l'écrou M 6 ⑥.

Monter les barres de renfort inférieures (courtes) et obliques (longues) en utilisant les vis M 6 x 16 ④ et M 6 x 20 ⑨ et les écrous M 6 ⑥ (Fig. 3).

Serrer maintenant à fond toute la visserie.

Pendant le travail porter des gants de travail.

Pour réduire l'encombrement, replier le chevalet; celui-ci peut alors être suspendu, le long d'un mur par exemple. (Fig. 4).

Utilisations: jeu support (387002)

Vous trouverez au bas plusieurs suggestions d'utilisation.

Pour transformer le chevalet en table, monter les ferrures ⑩ avec les vis M 8 x 16 ② et les écrous M 8 ③ (option).
