Type de produit	Montre pulsomètre de sport
Marque	IROX
Modèle	PHAN X (PHANTOM-X)
Alimentation montre	1 pile CR2032 (3V)
Alimentation ceinture	1 pile CR2032 (3V)
Affichage	LCD avec rétro-éclairage électroluminescent bleu (3 secondes)
Fonctions horaires	Heures, minutes, secondes, format 12/24h, calendrier jusqu'en 2039
Mesure du pouls	Par ceinture thoracique sans fil, plage 40-240 BPM
Zone d'entraînement	Programmable avec alarme (limites supérieure et inférieure)
Chronomètre	Résolution 1/100s (1ère heure), puis 1s; jusqu'à 23h59min59s; fonction SPL (temps intermédiaire)
Étanchéité	Résistant à la pluie, douche, bain, piscine (ne pas utiliser les touches sous l'eau)
Température de fonctionnement	0°C à 55°C
Portée transmission ceinture	Environ 60 cm
Réinitialisation	Appui simultané S1, S2, S3 pendant 1 seconde
Entretien	Nettoyage à l'eau tiède avec un produit doux, sécher avec un chiffon doux
Changement de pile	Recommandé par un professionnel (liste sur irox.com)
Sécurité	Consulter un médecin en cas de problèmes cardiaques avant utilisation

FOIRE AUX QUESTIONS - PHAN X IROX

Comment régler l'heure sur la montre IROX PHAN X ?

Appuyez sur S3 pour passer en mode Horloge. Maintenez S2 enfoncé (l'affichage 'Hold' apparaît). Utilisez S1 pour régler les heures, puis S3 pour passer aux minutes, secondes, année, etc. Terminez par S2 pour quitter.

Comment utiliser la fonction de mesure du pouls ?

Passez en mode Pulsomètre avec S3. Portez la ceinture thoracique humidifiée. Le symbole Cœur clignote lorsque le signal est reçu. Si aucun signal pendant 1 minute, appuyez sur S1 pour rétablir la liaison.

Comment programmer la zone d'entraînement ?

En mode Pulsomètre, maintenez S2 enfoncé. Réglez la limite supérieure (HI) avec S1, validez avec S3. Réglez la limite inférieure (LO) de même. Activez ou désactivez l'alarme (Snd) avec S1. Quittez avec S2.

La montre est-elle étanche ? Puis-je nager avec ?

La montre résiste à la pluie, à la douche, au bain et à la piscine. Ne pas appuyer sur les touches sous l'eau ni utiliser les fonctions en immersion. Les mouvements brusques sous l'eau peuvent actionner les touches involontairement.

Que faire si la montre n'affiche plus rien ou fonctionne mal ?

Essayez une réinitialisation : maintenez enfoncés S1, S2 et S3 simultanément pendant 1 seconde. Tous les réglages seront perdus. Si le problème persiste, changez les piles ou contactez un professionnel.

Comment changer la pile de la montre ?

Utilisez une pile CR2032. Ouvrez le dos de la montre avec précaution pour ne pas endommager le joint d'étanchéité. Il est fortement recommandé de faire appel à un magasin spécialisé (liste sur irox.com).

Pourquoi la mesure du pouls est-elle instable ou absente ?

Causes possibles : piles faibles, pouls < 40 BPM, interférences électromagnétiques, ceinture mal positionnée ou non humidifiée, présence d'une autre ceinture à proximité. Éloignez-vous des sources de perturbation et ajustez la ceinture.

Comment utiliser le chronomètre avec temps intermédiaire ?

Passez en mode Chronomètre avec S3. Appuyez sur S1 pour démarrer. Pour un temps intermédiaire, appuyez à nouveau sur S1 (affiché 1,5 s). S2 arrête, S1 relance, S2 remet à zéro.

Quels sont les modes de fonctionnement de la montre ?

La montre a trois modes : Heure (TIME), Pouls (PULS) et Chronomètre (CHRO). Passez de l'un à l'autre avec la touche S3.

Comment réinitialiser la montre aux réglages d'usine ?

Maintenez enfoncées simultanément les touches S1, S2 et S3 pendant 1 seconde. L'écran s'éteint puis tous les segments s'affichent. Tous les réglages (heure, zone d'entraînement) seront effacés.

MODE D'EMPLOI PHAN X IROX

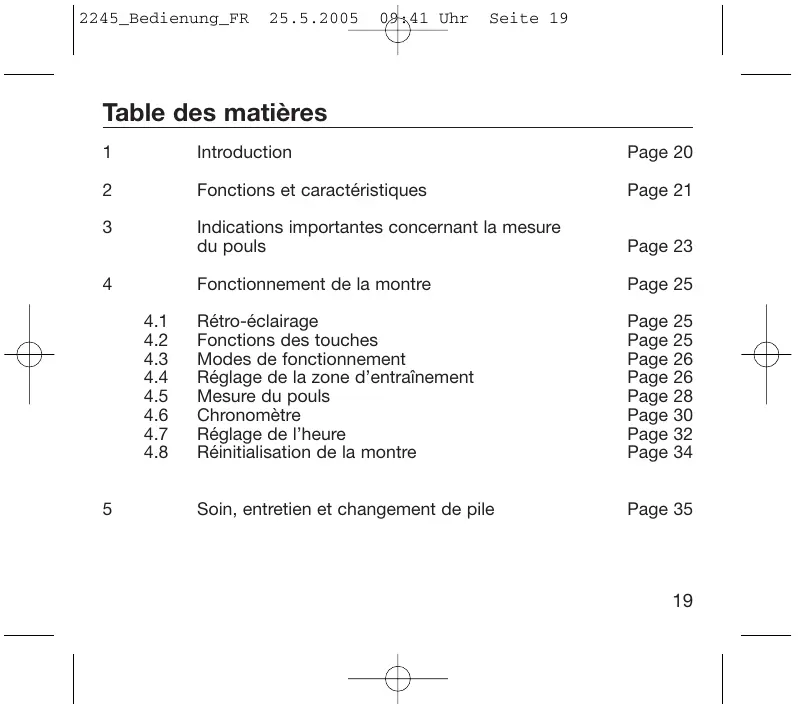

1 Introduction Page 20 2 Fonctions et caractéristiques Page 21 3 Indications importantes concernant la mesure du pouls Page 23 4 Fonctionnement de la montre Page 25

4.1 Rétro-éclairage Page 25 4.2 Fonctions des touches Page 25 4.3 Modes de fonctionnement Page 26 4.4 Réglage de la zone d'entraînement Page 26 4.5 Mesure du pouls Page 28 4.6 Chronomètre Page 30 4.7 Réglage de l'heure Page 32 4.8 Réinitialisation de la montre Page 34

5 Soin, entretien et changement de pile Page 35

Nous vous félicitons de l'achat du PHANTOM-X de IROX. Vous êtes en possession d'un appareil nouvelle génération qui ne vous servira pas simplement comme montre-bracelet de tous les jours. Les fonctions sport insérées comme la mesure du pouls avec ceinture thoracique, votre zone d'entraînement personnelle et le chronomètre, vous aident à organiser votre entraînement de manière efficace.

Veuillez absolument consulter le chapitre 3 «Indications importantes concernant la mesure du pouls».

La fréquence cardiaque est un élément central du déroulement de l'entraînement dans votre corps. Selon la «American heart association», un entraînement adéquat devrait amener votre pouls à 50-75 % de leur pulsation maximale.

Ci-après, quelques formules simples pour la définition de votre pulsation optimale:

Pulsation maximale: 220 moins votre âge

Par exemple: vous êtes âgé de 40 ans. Ainsi, vous calculez votre zone d'entraînement comme suit: Valeur limite minimale du pouls: 0.5 × (220 - 40) = 90 battements/minute Valeur limite maximale du pouls: 0.75 × (220 - 40) = 135 battements/minute 50 - 60% de la valeur maximale du pouls: Niveau d'activité utile pour le maintien de la santé

60-70% de la valeur maximale du pouls: Combustion active des graisses 70-80% de la valeur maximale du pouls: Zone aérobique (amélioration des aptitudes)

Plus de 80% de la valeur maximale du pouls: Zone anaérobique

Veuillez consulter votre médecin ou votre conseiller d'entraînement afin de déterminer les valeurs de pulsation cardiaque les plus adaptées pour vous.

2 Fonctions et caractéristiques

Votre IROX phantom-x est une montre à pulsomètre avec affichage de l'heure et de la date; elle vous propose également un chronomètre. Elle possède les caractéristiques suivantes:

La mesure du pouls s'effectue grâce à la ceinture thoracique sans fil. En outre, cette fonction dispose d'une zone d'entraînement programmable avec alarme.

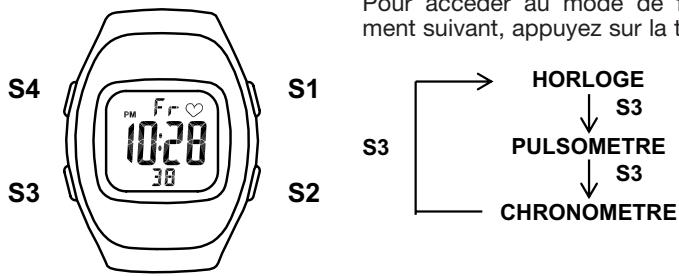

La montre possède 3 modes de fonctionnement: Heure, Pouls et Chronomètre. Toutes les touches sont munies d'une tonalité (exception faite de la touche S4, rétro-éclairage).

Type de piles: CR2032 (3V pile-bouton); la montre et la ceinture nécessitent chacune 1 pièce

Affichage: LCD avec rétro-éclairage électroluminescent bleu (actif 3 secondes à pression de la touche)

Température supportée: 0°C à 55°C

Etanchéité: la montre est résistante à la pluie, à l'eau d'une douche ou d'un bain normal et à l'eau de piscine. Cependant, il ne faut en aucun cas presser une touche sous l'eau ou utiliser les fonctions de la montre durant l'immersion. Des mouvements brusques ou avec force sous l'eau peuvent actionner les touches involontairement.

Fonctions pouls: Champ de mesure: 40-240 battements de cœur par minute et affichage.

Surveillance de l'entraînement: Programmation de la zone d'entraînement avec alarme quand vous êtes hors de votre zone d'entraînement optimale. Limite supérieure réglable de 41 à 240 battements, limite inférieure de 40 à 239 battements.

Fonctions horaires: Affichage des heures, minutes, secondes (format 12 ou 24 h).

Calendrier avec mois, jour, jour de la période pour les années 2000 à 2039.

Chronomètre : Chronomètre avec résolution de 1/100 pour la 1ère heure, puis résolution de 1 seconde

Fonction SPL (Temps intermédiaire)

Chronométrage jusqu'à 23 heures, 59 minutes, 59 secondes.

Indications générales

• Si vous avez des problèmes de cœur ou, une fois dans votre vie, subi une intervention médicale au cœur, il est indispensable que vous consultiez ce médecin concernant les paramètres d'entraînement idéaux et sans difficultés pour vous (pulsation maximale).
• Si vous avez récemment commencé votre entraînement ou si vous prévoyez d'entreprendre un entraînement régulier, nous vous recommandons de manière absolue d'établir un plan d'entraînement avec un médecin ou un conseiller d'entraînement.

Mesure du pouls avec la ceinture

Pour les personnes exerçant des mouvements corporels intensifs (sports tels que vélo, jogging, etc.) et types d'entraînement pour lesquels l'importance est mise sur l'utilisation de la zone d'entraînement, l'utilisation d'un pulsomètre est très précise.

À ce sujet, veuillez observer les règles suivantes :

-La portée de transmission sans fil du pouls de la ceinture vers la montre est d'environ 60 cm au maximum (c.-à-d. environ une longueur de bras). -La mesure nécessite un bon contact entre la ceinture et votre corps. C'est pourquoi la ceinture doit être bien ajustée (pour que la batterie contenant la pièce émettrice soit bien au milieu du corps, respectivement sur le cœur, dans la partie supérieure du muscle pectoral et juste au-dessous du sein). Évitez les zones fortement poilues.

• Humidifiez les surfaces de contact (à droite et à gauche de la pièce émettrice) avec un liquide conducteur (dans l'idéal un gel de contact, ou de la sueur ou de la salive). L'eau de conduite est habituellement aussi appropriée.
• Dans les climats secs et froids, cela peut prendre du temps jusqu'à ce que la transmission soit stable. Aussitôt que l'activité physique vous fait transpirer, le problème se règle de lui-même.

Des transmissions de données fausses ou manquantes peuvent avoir les causes suivantes:

• Piles faibles ou vides dans la ceinture ou la montre
• Notre pouls se situe en dessous de 40 battements/minute
• Dérangements électromagnétiques dans les environs (stations transfo, artères de dérivation électriques, tubes d'écrans de PC et TV, moteurs électriques, en auto, etc.) - Au sujet de la portée d'environ 60 cm de la ceinture émettrice, pensez que les données d'une personne à proximité de vous peuvent également être reçues par la montre. L'addition du signal de la ceinture et de celle de la ceinture étrangère conduit généralement à des valeurs mesurées très élevées. Cela est également possible avec des ceintures d'autres marques. Une distance plus élevée avec l'autre personne ou le placement de la montre à l'autre poignet résolvent généralement ce problème.
• Une teneur en chlore élevée de l'eau de piscine de même que la teneur en sel de l'eau de mer peuvent, par accroissement de la conductivité, porter atteinte au déroulement de la mesure du pouls.

4.1 Rétro-éclairage

Appuyez sur la touche S4 pour activer le rétro-éclairage EL durant 3 secondes

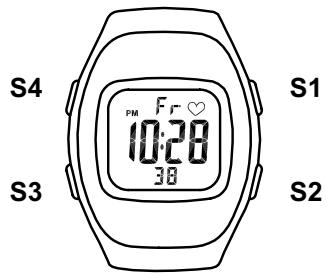

4.2 Fonctions des touches

S1 (START/SPL)

• Affichage de la date
• Activation de la liaison entre la ceinture thoracique et la montre
• START/SPLIT pour le chronomètre
• Modification des valeurs durant les réglages

S2 (STP/RST/SET)

• Pour accéder aux réglages d'un paramètre (appuyer et maintenir pressé tant que «hold» est apparent)
• STOP/RESET pour le chronomètre
• Quitter le mode Réglages

S3 (mode)

• Changer de mode de fonctionnement (changement de fonction)
• En mode Réglages, permet de passer au réglage suivant (confirmation)

S4 (LIGHT)

Pression courte : activation du rétro-éclairage

La lumière reste active tant que la touche est pressée. Pendant ce temps, il est possible d'utiliser d'autres touches.

4.4 Programmation de la zone d'entraînement

Pour utiliser la mesure du pouls avec la zone d'entrainement, vous devez au préalable effectuer les réglages suivants. Attention cependant : si vous ne désirez pas utiliser la zone d'entrainement, vous pouvez passer directement au chapitre 4.5.

Entrée des données pour la mesure du pouls avec zone d'entraînement

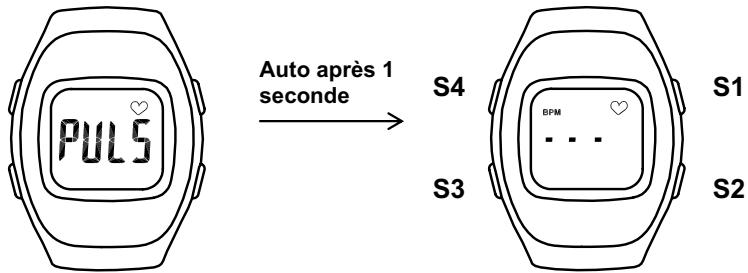

• Appuyez sur la touche S3 jusqu'à parvenir au mode Pulsomètre. Sur le display, le mot «PULS» apparait durant 1 seconde.

• Appuyez et maintenez pressée la touche S2 durant 1 seconde («Hold» apparait à l'affichage) afin d'accéder à la programmation. La valeur limite supérieure du pouls (HI) se met à clignoter.
• Appuyez sur la touche S1 pour régler la valeur telle que vous la désirez. Maintenez la touche S1 pressée pour accéder au défilément rapide des valeurs.
• Appuyez sur la touche S3 pour définir la valeur limite inférieure (LO). Appuyez encore afin d'activer ou désactiver l'alarme acoustique («Snd»). -Vous pouvez activer (ON) ou désactiver (-) l'alarme acoustique au moyen de la touche S1.

• Une fois tous les réglages terminés, vous pouvez quitter la programmation avec la touche S2.

Remarques

1. Les réglages des valeurs-limits se situent entre 40 et 240 BPM (battements par minute). En outre, la valeur limite supérieure doit être plus grande que la valeur limite inférieure!
2. Si, durant la programmation, aucune touche n'est pressée durant 2-3 minutes, la montre repasse automatiquement en mode Pulsomètre.
3. Concernant l'utilisation de la ceinture thoracique, il est impératif de se reférer au chapitre 3 («Indications importantes concernant la mesure du pouls»).

4.5 Mesure du pouls

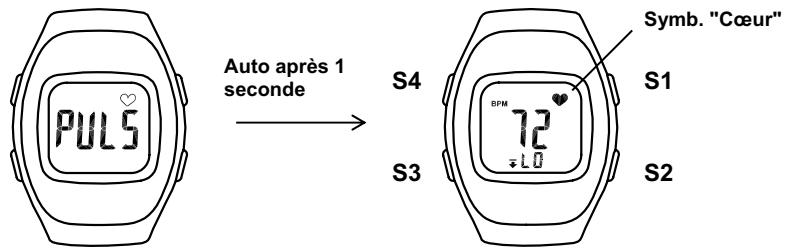

• Appuyez sur la touche S3 jusqu'à arriver au mode Pulsomètre. Au display, le mot «PULS» apparaît durant 1 seconde.
• Le symbole «Cœur» clignote lorsqu'un signal cardiaque est reçu de la ceinture thoracique et votre pouls apparait au centre de l'affichage.
• Si vous avez choisi d'activer l'alarme pour la zone d'entraînement, 1 bip se fait entendre toutes les 6 secondes si votre pouls se situe en dessous de la limite inférieure; de même, 2 bip se font entendre lorsque votre pouls se situe en dessus de la limite supérieure.

Pouls

Le display vous donne les indications suivantes :

Pouls au-dessous de la limite inférieure

Pouls au-dessus de la limite supérieure

Remarques

1. Si, durant plus d'une minute, aucun signal n'est reçu de la ceinture, la liaison entre la ceinture et la montre se désactive automatiquement et l'affichage «----» (sans clignotement) apparaît au centre de l'écran. Pour rétablir la liaison, appuyez sur la touche S1 ; l'affichage «----» commence à clignoter. Aussitôt qu'une pulsation est à nouveau reçue, le symbole

«Cœur» se met à clignoter en haut à droite de l'affichage et votre pouls apparait peu après.

1. Si vous avez choisi de désactiver l'alarme de la zone d'entraînement, aucun signal acoustique n'est émis et les aversations («HI» ou «LO») n'apparaissent pas à l'affichage.

4.6 Chronomètre

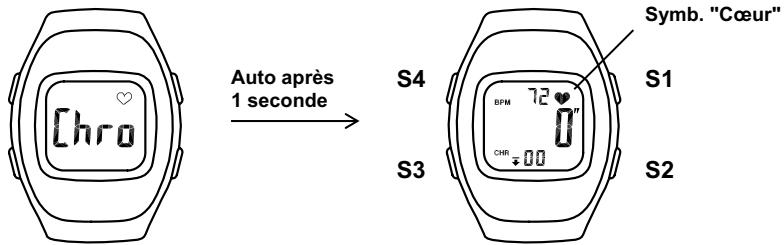

• Appuyez sur la touche S3 jusqu'à parvenir au mode Chronomètre. Au display, le mot «Chro» est affiché durant 1 seconde. -Lorsqu'un rythme cardiaque est reçu de la ceinture thoracique, le symbole «Cœur» clignote tandis que votre pouls est affiché dans la ligne supérieure de l'affichage.
• Appuyez sur la touche S1 pour lancer le chronomètre. Durant la première minute, l'affichage montre les secondes et les centièmes de secondes. Ensuite, il montre les minutes, les secondes et les centièmes.

centièmes de secondes. Pour les chronométrages de plus de 1 heure, l'affichage vous montre les heures, les minutes et les secondes (pas de centièmes).

• Si vous avez besoin d'activer l'alarme pour la zone d'entraînement, 1 bip se fait entendre toutes les 6 secondes si votre pouls se situe en dessous de la limite inférieure; de même, 2 bips se font entendre lorsque votre pouls se situe en dessus de la limite supérieure. En mode Chronomètre, l'affichage se présente ainsi:

Pouls en dessous de la limite inférieure pouls en dessus de la limite supérieure

• Appuyez une fois encore sur la touche S1 pour obtenir un temps intermédiaire. Le temps intermédiaire sera affiché durant 1_ secondes avant de retourner au chronométrage en cours.
• Appuyez sur la touche S2 pour arrêter le chronomètre. Pour relancer le chronométrage, appuyez sur la touche S1. Pour remettre le chronomètre à zéro, appuyez encore sur la touche S2.

Remarques

1. Si, durant plus d'une minute, aucun signal n'est reçu de la ceinture, la liaison entre la ceinture et la montre se désactive automatiquement et l'affichage «---» (sans clignotement) apparait au centre de l'écran. Pour

rétablir la liaison, appuyez sur la touche S1; l'affichage «----» commence à clignoter. Aussitôt qu'une pulsation est à nouveau reçue, le symbole «Cœur» se met à clignoter en haut à droite de l'affichage et votre pouls apparait peu après.

1. Pour la première année de chronométrage, l'appareil dispose d'une résolution de 1/100 de seconde. Pour les mesures au-delà de 1 heure, la résolution est de 1 seconde. Des chronométrages sont possibles jusqu'à 24 heures ; au-delà de cette limite, le chronomètre s'arrête automatiquement.
2. Si vous avez choisi de désactiver l'alarme de la zone d'entraînement, aucun signal acoustique n'est émis et les avertissements («HI» ou «LO») n'apparaissent pas à l'affichage.

4.7 Réglage de l'heure

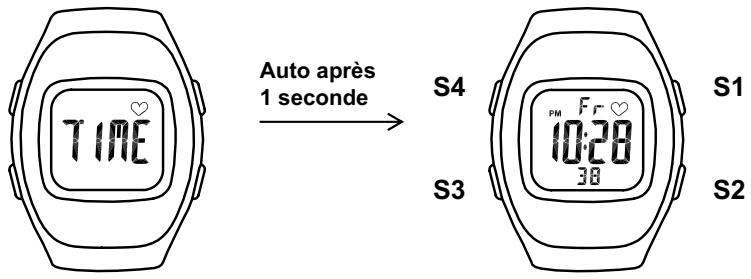

• Appuyez sur la touche S3 jusqu'à obtenir le Mode Horloge. Au display, le mot «TIME» apparait durant 1 seconde.
• En Mode Horloge, si vous appuyez sur la touche S1, la date (jour, mois, jour de la période) apparait durant 5 secondes, puis retourne automatiquement à l'affichage normal de l'heure.

• Appuyez et maintenez pressée la touche S2 durant 1 seconde («Hold» est affiché) afin d'accéder au réglage de l'horloge. L'affichage des heures commence à clignoter.
• Utilisez la touche S1 pour régler les heures. Maintenez-la pressée pour accéder au défilé rapide des heures.

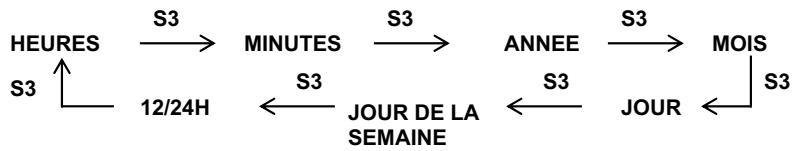

• Appuyez sur la touche S3 pour accéder à tous les réglages suivants. Ces derniers vous sont présentés dans l'ordre suivant:

• Le réglage de l'année peut être sélectionné entre 2000 et 2039.
• Une fois tous les réglages terminés, appuyez sur la touche S2 pour quitter les réglages. L'horloge commence à fonctionner à partir de l'heure programmée et 00 secondes.

Remarques

Durant les réglages, si aucune touche n'est pressée durant 2-3 minutes, la montre se remet automatiquement en mode Horloge.

4.8 Réinitialisation de la montre

Appuyez et maintenez pressées en même temps, durant 1 seconde, les touches S1, S2 et S3. L'affiche s'éteint. La montre, ainsi que le processeur à l'intérieur, sont réinitialisés. Ensuite apparaisent brièvement tous les segments du display de l'affiche suivante:

Attention: tous les réglages sont perdus lors d'une réinitialisation. Ils devront être ré-effectués selon les étapes du présent manuel.

Une réinitialisation est recommandée lors du changement de pile ou si l'horloge dysfonctionne sans raisons explicables.

5 Soin, entretien et changement des piles

La montre Phantom est un instrument de grande qualité qui a été fabriqué avec des matériaux modernes, légers et résistants, qui correspondent tout à fait aux exigences habituelles du sport. Évitez toutes expositions mécaniques fortes à l'appareil, telles que des impacts ou des contacts rayant/frottant.

Il est recommandé, après chaque entraînement (ou compétition), d'ôter la sueur et les particules de peau en nettoyant délicatement la montre et la ceinture avec de l'eau tiède, qu'on aura éventuellement mélangée avec un peu de produit doux et bien toléré par la peau. Ensuite, veiller à bien rincer et sécher avec un chiffon doux. N'utilisez jamais de produits de nettoyage agressifs!

Selon l'utilisation, il peut devenir nécessaire, tout ou tard, de changer les piles. Vous pouvez décider de faire cette manipulation vous-même. Dans un tel cas, vous devrez faire très attention à ce que le joint d'étanchéité soit correctement en place. La mise en place des vis et du support du bracelet exige de la patience et de l'habitude; des endommagements de l'appareil sont possibles et dans un tel cas, celui-ci ne serait plus garanti.

Par conséquent, nous vous indiquons, sur notre site Web, www. irox. com, une liste de magasins sélectionnés et près de chez vous. Ils seront à même de procéder au changement des piles de manière adéquate. Nous vous recommandons fortement de faire appel à l'un de ces magasins pour les changements de piles.

Remarque

Sur la base des restrictions des possibilités d'impression, les représentations de l'affichage dans ce mode d'emploi peuvent différer de l'affichage effectif. Sous réserve de modifications.
