HT109 - Thermomètre IROX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre intérieur-extérieur avec capteur sans fil
Marque	IROX
Modèle	HT109
Dimensions de l'unité de réception	73 x 124 x 27 mm
Poids de l'unité de réception (sans piles)	150 g
Dimensions du capteur extérieur	55,5 x 109 x 24 mm
Poids du capteur extérieur (sans piles)	70 g
Alimentation	2 piles AA 1,5 V pour chaque unité
Fréquence de transmission	433 MHz
Portée maximale	30 mètres (en champ libre)
Cycle de mesure	Environ 45 secondes
Plage de mesure intérieure	0 °C à +50 °C (32 °F à 122 °F)
Plage de mesure extérieure	-15 °C à +60 °C (5 °F à 140 °F)
Fonctions principales	Affichage températures intérieure/extérieure, mémoires MIN/MAX, tendance, horloge, réveil (semaine/week-end/pré-alarme), snooze, sélection canal, format 12/24h, °C/°F, date, langue (EN/DE/FR/IT/ES), fixation murale ou sur pied
Affichage	LCD clair
Entretien et nettoyage	Protéger de l'humidité, de la poussière, des chocs et des températures extrêmes. Utiliser des piles neuves et homogènes. Ne pas ouvrir l'appareil.
Sécurité	Conforme à la directive CE. Ne pas jeter les piles usagées avec les ordures ménagères, les rapporter dans un point de collecte.
Pièces détachées et réparabilité	Non applicable
Informations générales	Capteur extérieur résistant aux intempéries mais éviter exposition directe au soleil, pluie, neige. Portée effective selon matériaux de construction. 1 canal.

FOIRE AUX QUESTIONS - HT109 IROX

Comment installer le capteur extérieur ?

Ouvrez le compartiment à piles du capteur, sélectionnez un canal avec le commutateur, insérez 2 piles AA en respectant les polarités, appuyez sur RESET, puis refermez. Placez le capteur à l'abri du soleil direct et des intempéries.

Comment mettre en service l'unité de réception ?

Ouvrez le compartiment à piles, insérez 2 piles AA, refermez. L'appareil commence à chercher le signal du capteur. Les températures s'affichent automatiquement après quelques secondes.

Que faire si la température extérieure n'apparaît pas ou affiche '-- °C' ?

Vérifiez que les piles du capteur sont installées et que le capteur est allumé (appuyez sur RESET). Assurez-vous que la distance entre les deux unités ne dépasse pas 30 mètres et qu'aucun obstacle métallique ne gêne le signal. Appuyez sur la touche ▼ pendant 3 à 5 secondes pour forcer la réception.

Comment régler l'heure et la date ?

Appuyez sur MODE pendant 3 secondes. Les réglages clignotent : année, calendrier (mois/jour ou jour/mois), format 12/24h, heure, minutes, langue, décalage horaire, et unité °C/°F. Utilisez ▲ ou ▼ pour modifier, puis MODE pour passer au réglage suivant.

Comment programmer l'alarme ?

Appuyez sur ALARM pour choisir le mode (W : semaine, S : week-end). Maintenez ALARM 2 secondes, réglez les heures et minutes avec ▲/▼, confirmez avec ALARM. Activez ou désactivez l'alarme avec ▲ (ON) ou ▼ (OFF).

Qu'est-ce que la pré-alarme (Pré Al) ?

La pré-alarme sonne avant l'alarme principale lorsque la température extérieure descend à 0 °C ou moins. Vous pouvez choisir un délai de 15, 30, 45, 60 ou 90 minutes avant l'heure de réveil. Elle nécessite qu'une alarme (W ou S) soit activée et que le capteur soit en extérieur sur le canal 1.

Comment afficher les températures maximales et minimales ?

Appuyez sur MEM une fois pour voir la température maximale, une deuxième fois pour la minimale. Les symboles MAX ou MIN apparaissent. Pour effacer ces mémoires, maintenez MEM pendant 2 secondes.

Comment changer l'affichage de °C à °F ?

Entrez en mode réglages en maintenant MODE 3 secondes. Parcourez les options jusqu'à voir le symbole °C clignotant. Appuyez sur ▲ ou ▼ pour basculer entre °C et °F. Confirmez avec MODE.

Que signifient les indicateurs de tendance ?

Les flèches indiquent l'évolution de la température : flèche vers le haut = en hausse, horizontale = stable, vers le bas = en baisse. Elles se basent sur les variations des dernières minutes.

Comment utiliser la fonction Snooze ?

Quand l'alarme sonne, appuyez sur SNOOZE pour l'arrêter. Elle sonnera à nouveau après 8 minutes. Si aucune touche n'est pressée, l'alarme sonne pendant 2 minutes puis le cycle Snooze s'active automatiquement. Après 3 cycles, l'alarme se désactive.

MODE D'EMPLOI HT109 IROX

Thermométrie intérieure et extérieure avec capteur externe et fonction réveil

HT109 FORMLINE THERMOMÈTRE

MODE D'EMPLOI

1. Introduction

Nous vous félicitons de l'achat de ce thermomètre intérieur muni d'un capteur sans fil 433 Mhz ainsi que d'une horloge à quartz. Le colis comporte une unité de réception qui assure les fonctions de thermométrie et d'horloge avec affichage de la date; il comporte également une unité indépendante d'émission (senseur) pour la transmission sans fil des températures extérieures mesurées. L'unité de réception est pourvue, pour ses différents affichages (température intérieure, heures et date, et mesures de température transmises par le senseur extérieur), d'un affichage clair. L'unité de réception peut afficher/analyser les températures maximale et minimale.

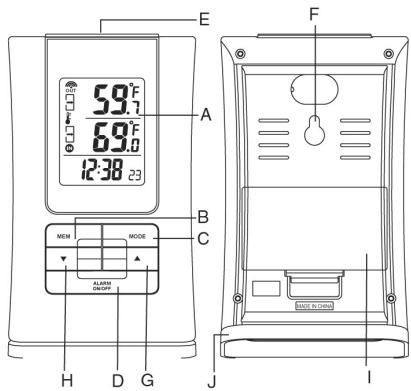

Affichage

B TOUCHE [MEM] Affichage des températures maximales et minimales C TOUCHE [MODE] Choix des fonctions et confirmation des données lors des réglages D TOUCHE [ALARM] Affichage et programmation de l'alarme E TOUCHE [SNOOZE] Fonction "petit somme" F ENCOCHE POUR FIXATION MURALE Pour la fixation murale de l'unité de réception G TOUCHE [▲] Lors de l'installation : valeurs croissantes H TOUCHE [▼] Lors de l'installation : valeurs décroissantes I COMPARTIMENT A PILULES J SUPPORT DE TABLE AMOBILE

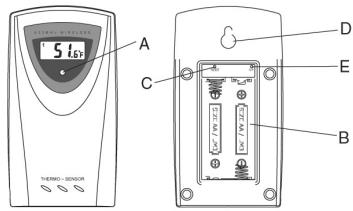

Characteristiques du senseur

À TEMOIN LUMINEUX (LED)

Clignote brièvement durant l'envoi des données

measures

B COMPARTIMENT À PILE

C TOUCHE DE REMISE A ZERO [RESET]

D ENCOCHE POUR FIXATION MURALE

Cette fonction n'est pas disponible sur tous les appareils

2. Mise en service

2a) PRIERE DELIRE AVANT USAGE Nous vous prions de porter attention aux indications suivantes qui vous garantiront un usage optimal de l'appareil 1. Introduisez tout d'abord les piles dans le senseur et appuyez sur [RESE1]. Ensuite, introduisez les piles dans l'unité de réception. 2. Placez l'unité de réception et le senseur à une distance de 1 mètre l'un de l'autre et attendez jusqu'à ce que la valeur mesurée soit affichée. 3. Placez ensuite l'unité de réception et le senseur extérieur en tenant compte de la portée maximale de l'appareil, à savoir une périhérie de 30 mètres. Nous attirons notre attention sur le fait que la portée effective de l'émetteur dépend des matériaux de construction utilisés, de la position du senseur extérieur ainsi que des influx extérieurs (divers émetteurs et autres sources parasites). La portée de 30 mètres peut ainsi s'en trouver réduite. Dans un tel cas, il est conseillé de rechercher une autre place pour l'unité de réception tout comme pour le senseur. Il suffit parfois de déplacer les appareils de quelques centimètres! Bien que le senseur extérieur soit résistant aux intempéries, il est préférable de le placer à l'abri des rayons directs du soleil, de la pluie et de la neige. (2b) PREPARATION DU SENSEUR EXTERNE 1. Otez le couvercle du compartiment à piles 2. Sélectionnez un canal à l'aide du commutateur coulissant 3. Insérez 2 piles (1,5V, UM-3 ou grande "AA") en tenant compte des polarités 4. Appuyez sur la touche RESET ( par ex. avec un trombone) 5. Refermez le compartiment à piles

2c) PREPARATION DE L'UNITE DE RÉCEPTION 1. Ouvrez delicatément le couverture du compartment a pile 2. Insérez 2 piles (1,5V, UM-3 ou grande "AA") en tenant compte des polarités 3. Refermez le compartmente a piles

2d) FIXATION MURALE OU SUR PIED L'unité de réception est pourvue d'un pied se fixant à l'arrière de l'appareil et permettant ainsi de positionner l'appareil sur une surface plane.

2e) FONCTIONNEMENT

Dé la mise en place des piles dans le senseur, ce dernier commence la transmission des températures mesurées à intervals d'environ 45 secondes. Lorsque les signaux sont reçus, la temperature extérieur apparait sur la ligne supérieure de l'affichage, tandis que la temperature interieure est affichee sur la 2ème ligne d'affichage. L'unité de réception actuale ensuite les températures à intervals régulières de 45 secondes selon les données fournies par le senseur supérieur. Si certain signal n'est reçu ou si la transmission est perturbée, l'apparéil affiche « ». Dans ce cas, le récepteur s'était. Àprès environ 8 secondes, il essa à nouveau de capter le signal. Dans ce cas de figure, ou lors du changement de piles du senseur, appuyez sur la touche [▼] durant 3 à 5 secondes après la mise en marche du senseur. Cela permettra l'opération à l'âpétation à l'âpétation de l'âpétation de l'âpétation.

2f) AFFICHAGE PILES "FAIBLE"

Lorsqu'il est temps de procéder au remplacement des piles, un indicateur [+] apparait à l'écran. Il se situe, selon le cas, à côté de l'unité de réception ou à côté de la température extérieure (pour les piles de l'unité émettrice).

3. THERMOMETRE

3a) APPEL DES TEMPERATURES EXTERIEURES ET INTÉRIEURES Appuyez sur la touche [CHANNEL] afin de passer d'un canal à un autre et ainsi sélectionner un senseur. L'indicateur de réception, situé au dessus du numéro d'affichage du canal, donne des indications concernant le signal de chaque canal, comme montré ci-après. Lorsque les Températures dépassent, positivement ou négativement, le champ de mesure, ou lorsqu'aucen signal n'est perçu, l'affichage montre le signe "".

3b) LECTURE DE LA VAGUE KINETIQUE

La vague kinétique affiche le statut du récepteur selon la réception des signaux. Il peut y avoir trois indications différentes:

L'unité se trouve en mode recherche	.
Les relevés de température sont enregistrés en mémoire	.
Pas de signeaux	- - °C

3c) TEMPERATURES MINIMALES ET MAXIMALES Pour les températures intérieures et extérieures, les valeurs minimale et maximale mesurées sont ménorisées. Pour afficher les valeurs enregistrées, veillez suivre les instructions suivantes: Appuyez sur la touche [MEM] une fois pour afficher la temperature maximale. Appuyez une fois encore et la temperature minimale apparait.

Pour chaque valeur, les indications "MAX" ou "MIN" sont affichées à l'écran. Pour effacer les valeurs maximale et minimale mémorisées, appuyez sur la touche [MEM] durant deux secondes.

L'indicateur de tendance de température montre l'évolution de la température durant les dernières minutes. Il existe trois indicateurs différents :

Indicateur	TREND	TREND	TREND
Évolution de la température	En hausse	Constante	En baisse

4. Réveil

4a) Installation manuelle

L'appareil vous offre diverses possibilités pour modifier les réglages de base. Appuyez sur la touche [MODE] pendant trois secondes afin d'accéder au mode réglages. À chaque pression supplémentaire de la touche [MODE] apparaît à l'écran, clignotante, une fonction à ajuster. Appuyez sur les touches [▲] ou [▼]

Vous pouvez modifier les fonctions voulues (ci-après, par simple pression de la touche [MODE]:

• Annee
• Calendrier (mois - jour - choix de la présentation) (jour/mois ou mois/jour)
• Format normal 24h ou 12h Hours (Hours at minutes) Figure (A) and (B) Allots
• Langue (Anglais-EN, Allemand-DE, Français-FR, Italien-IT ou Espagnol-ES)
• Différence de temps en heures pour une autre zone horaire
• Affiche de la température en ^ C ou en ^ P Avec une première pression de la touche [MODE], vous quittez le mode d'installation.

Depuis le mode d'affichage normal, vous pouvez, par pression de la touche [MODE], accéder aux modes d'affichage de reprise : - Heure avec les secondes - Heure avec le jour de la période - Une seconde zone horaire avec le jour de la période - One second zone horaire avec les secondes

5A) installation et activation de la fonction ALARME

Le réveil propose trois fonctionnements différents pour l'alarme "W": alarme de semaine. Cette alarme sonne tous les ans ines en sines (di) et (di).

Jours de semaine (lundi à vendredi) S: alarme unique. Cette alarme sonne qu'une seule fois par semaine. L'alarme est calculée pour les week-ends (samedi et dimanche), mais fonctionne toutefois les neuf jours. L'alarme, mais fonctionne toutefois les neuf jours. "Pro. Al": Pro-alarme. Pré-alarme. Une vous permet de vous faire revenir en pechant leur dettes, et ne s'est pas très qu'une attaque plus tôt, lorsque la température extérieure 90C. Cembre hth Hnne nnnnne 0-C ou plus bas. Il y'a plusieurs temps de pré-réveil à choisir: 15, 30, 45, 60 ou 90 minutes. La pré-alarme peut être combinée à chacune des autres alarmes ci-dessus, et ne fonctionne que si l'une d'elle au moins est activée. De même, cette fonction n'a de sens que si le senseur du canal 1 se trouve effectivement à l'extérieur.

Installation de l'alarme 1. Avec la touche [ALARM], choisissez la fonction d'alarme que vous souhaitez utiliser. Vous avez le choix entre les deux alarmes décrites ci-dessus 2. Appuyez sur la touche [ALARM] durant deux secondes. L'arrangement de figure de retour s'indique. 3. Séquence de la nature des équivalents, à l'ordre [A] 3. Selectionnez fiche de retour avec les touches [ ] ou [ ]

1. Appuyez sur la touche [ALARM] une fois encore et

proceedez au réglage des minutes 5. Pour terminer, confirmez le réglage de l'alarme en fin de l'air. appuyant une fois encore sur la touche [ALARM]. 6. Nivee intemt tafction d'elab 6. vous pcvz maitant desactiver palanne avec la touche [▼], respectivement l'activer avec la touche [▲]. I ne parlais pas dérivée, sauf si [OFF]apporate to l'homme

ORIAPALATURREIA. Lorque laalarme est activée, l'hourne de revoir apparaite. 7. A la fin du réglage (annuay enccara une fois sur 7. A la Ia du tegla (appuyc eneote une lons sur [ALARMI] the symbol representant Ialarma apparait [153194], 16 symboic represementan palinme apparatus

Attention: le réglage des minutes de la pré-alarme se fait de la même manière, à la différence qu'il n'y a qu'une seule étape; le choix des minutes de pré-réveil entre 15 et 90 minutes.

5B) fonction SNOOZE

Si vous pressez la touche [SNOOZE] pendant que l'alarme retentit, cette dernière s'arrêtera. Après 8 minutes, elle sonnera à nouveau. La sonnerie est active durant 2 minutes si aucune touche n'est pressée. Ensuite, le cycle Snooze sera automatiquement activé. Après trois sonneries de l'appel de 2 minutes, le réveil se remet automatiquement en mode "tW" ou "tS" selon la physique.

5C) Arrêt de l'alarme

Appuyez sur la touche [ALARM] pendant qu'elle retentit pour l'arrêter. Avec la fonction "eW" l'alarme reste active et sonnera le jour de semaine suivant, selon l'heure sélectionnée. Avec la fonction "OS", l'alarme est arrêtée et se sonnera pas le jour suivant. Il faut, pour cela, l'activer à nouveau.

Remarque

Sur la base des restrictions des possibilités d'impression, l'affichage de l'appareil peut différer de la représentation dans le présent mode d'emploi. Sous réserve de modifications.

6. Donnees techniques

Champ de mesure

Unité de réception

Température intérieure : 0°C à + 50°C

(32°Fà+122°F)

Resolution

Séenseur externe

Champ de mesure : -15 °C à + 60 °C

(3) Fe +

Fréquence de trans.

Nombre de canaux Partie

Cycle de mesure

Alimentation

Unité de réception

Senseur

Dimensions et polas

Unité de Réception

Senseur

-15°C à +60°C (5°F à +140°F) : 433MHz : 1 max. 30 metres (lorsque le champ est sans perturbations) : ca. 43 - 47 seconds

:2 piles UM-3 ou AA (1.5V) :2 piles UM-3 ou AA (1.5V)

:73x124x27mm 150 g (sans piles) :55.5x109x24mm 70 g (sans piles)

Entretien

1. Ne Proceedz a aucune intervention (reparation,...) dans l'appareil, sans quoi la garantie serait annulue. 2. Vol. 13. 17
2. Utilisez exclusivement des pièces neuves et homologuées (1)
3. Ne Proceedz a aucune Intervenonr (reparation,...) dans l'appareil, sans quoi la garantie serait annulue. 2. Vol. 13. 17
4. Utilisez exclusivement des piles neuves et homogènes (1)

Certificat de conformite ce

Produit: TE109NL/HT109

Ce produit est conforme aux dispositions en vigueur. selon l'application des exigences fondamentales de l'article 3 des directives R&TTE 1999/5/EC Directive

Utilisation adequate du spectre de fréquence radio (Article 3.2 des directives R&TTE) Standard(s) appliqué (s) Compatibilite electromagnifications Compatibilite electrorh magnetique (Article 3.1.1b des dirices R-8-TFE) Article 3.1.9 des directives K&TLE) Standard(s) applique(s) Standard(s) appli Standard(s) applique(s) EN 300 339:2000

Informations complémentaires: Le produit est conforme aux directives concernant: les appareils de basse tension 73/5 ainsi qu'aux directives concernant la compatibilité électromagnétique 89/336/EWG et porte le marquage du certificat CE correspondant.

Conforme dans les pays suivants

e (CH)

QA MANAGER: H. Y. WANG

K. S plastic factory

1. Préserver l'appareil de l'humidité et de la poussière, éviter les chocs et les tempé
2. Préserver l'appareil de l'humidité et de la poussière, éviter les chocs et les températures extrê .

Pensez également à ne pas mettre les piles usagées dans les déchets ménagers, mais de les ramener dans les points de collecte prévus à cet effet. Important : pour tous les produits Irox, toutes les taxes anticipées de recyclage (TAR) en Suisse sont acquittées.
