Type de produit	Table de mixage analogique
Nombre de canaux	12 canaux
Entrées micro	8 entrées micro avec préamplis
Entrées ligne	4 entrées ligne stéréo
Alimentation électrique	Alimentation externe 100-240V

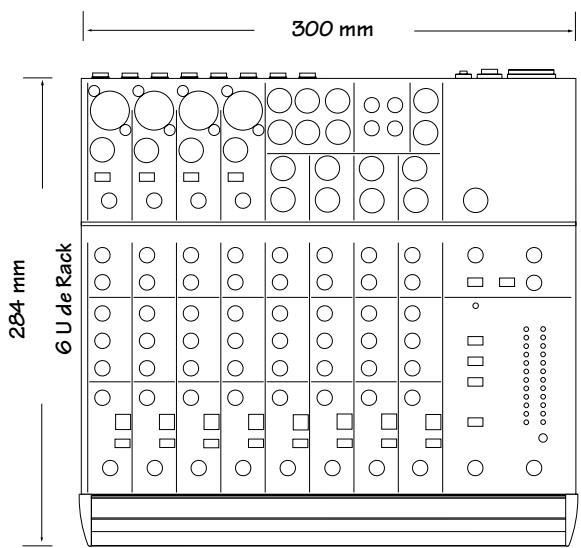

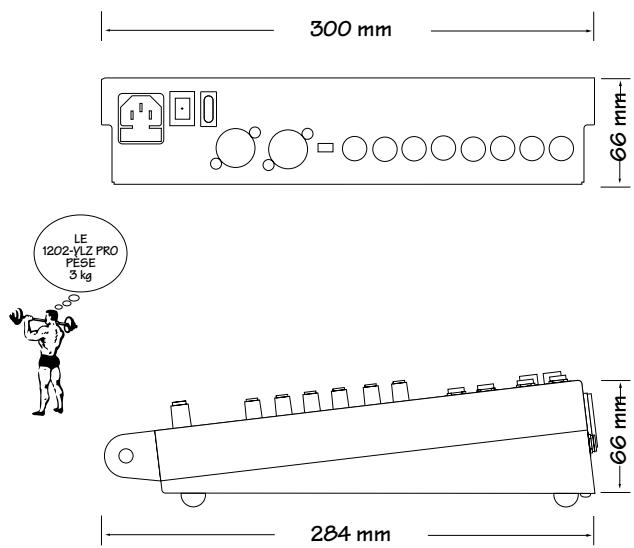

Dimensions approximatives	30.5 x 25.4 x 8.9 cm
Poids	2.5 kg
Compatibilités	Compatible avec la plupart des équipements audio professionnels
Fonctions principales	Mixage audio, égalisation, envoi d'effets
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales	Idéal pour les petits concerts, les studios d'enregistrement et les événements en direct

FOIRE AUX QUESTIONS - 1202VLZPRO MACKIE

Pourquoi mon MACKIE 1202VLZPRO ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et bien connecté.

Comment puis-je résoudre un problème de son faible sur le MACKIE 1202VLZPRO ?

Vérifiez les niveaux de gain et de volume sur chaque canal. Assurez-vous que le bouton 'Main Mix' n'est pas trop bas et que les pistes ne sont pas en mode 'mute'.

Que faire si j'entends des bruits de fond ou des interférences ?

Assurez-vous que tous les câbles sont correctement connectés et en bon état. Évitez de faire passer des câbles audio à proximité de câbles d'alimentation pour réduire les interférences.

Comment puis-je connecter des microphones à mon MACKIE 1202VLZPRO ?

Utilisez des câbles XLR pour connecter les microphones aux entrées des canaux appropriés. Assurez-vous d'activer l'alimentation fantôme si vous utilisez des microphones à condensateur.

Pourquoi le signal de mon ordinateur ne passe-t-il pas par le MACKIE 1202VLZPRO ?

Vérifiez la connexion entre votre ordinateur et la table de mixage. Assurez-vous que le bon canal est sélectionné et que le volume est ajusté correctement.

Comment puis-je régler les effets sur mon MACKIE 1202VLZPRO ?

Le MACKIE 1202VLZPRO n'a pas d'effets intégrés, mais vous pouvez connecter des processeurs d'effets externes via les sorties auxiliaires.

Que faire si les faders de mon MACKIE 1202VLZPRO sont coincés ?

Vérifiez s'il y a des obstructions visibles. Si les faders sont toujours bloqués, il peut être nécessaire de les nettoyer ou de les faire réparer par un professionnel.

Comment puis-je faire une mise à jour du firmware de mon MACKIE 1202VLZPRO ?

Le MACKIE 1202VLZPRO ne nécessite pas de mise à jour de firmware, car il ne dispose pas de composants numériques nécessitant une telle mise à jour.

MODE D'EMPLOI 1202VLZPRO MACKIE

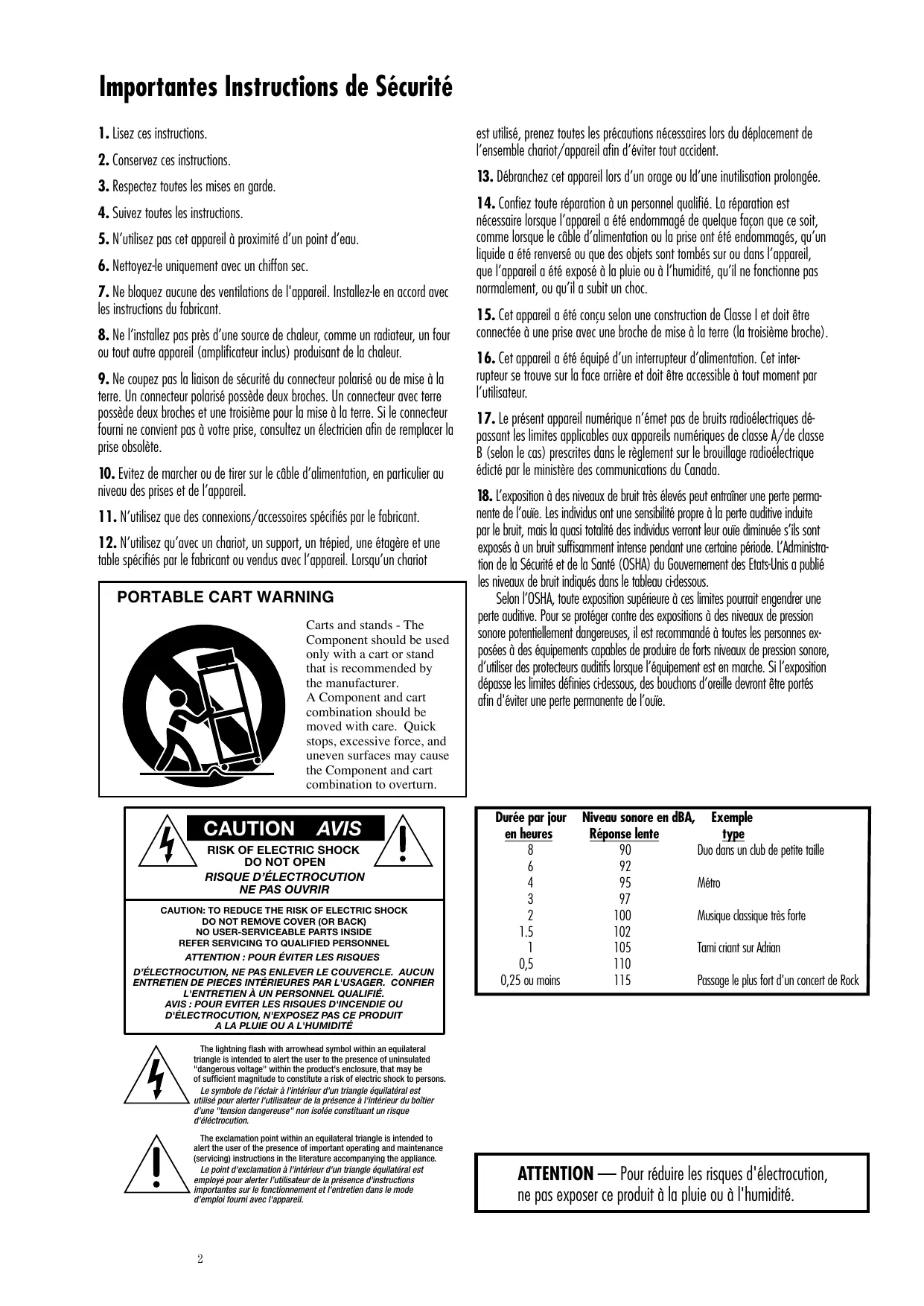

Importantes instructions de sécurité

1. Lisez ces instructions.
2. Conserves ces instructions.
3. Respectez toutes les mises en garde.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'un point d'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez aucune des ventilations de l'appareil. Installez-le en accord avec les instructions du fabricant.
8. Ne l'installez pas près d'une source de chaleur, comme un radiateur, un four ou tout autre appareil (amplificateur inclus) produit de la chaleur.
9. Ne coupez pas la liaison de sécurité du connecteur polarisé ou de mise à la terre. Un connecteur polarisé possède deux broches. Un connecteur avec terre possède deux broches et une troisième pour la mise à la terre. Si le connecteur fourni ne convient pas à votre prise, consultez un électricien afin de remplacer la prise absente.
10. Évitez de marcher ou de tirer sur le câble d'alimentation, en particulier au niveau des prises et de l'appareil.
11. N'utilisez que des connexions/accessoires spécifiés par le fabricant.
12. N'utilise qu'avec un chariot, un support, un trépied, une étagère et une table spécifiés par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot

est utilisé, prenez toutes les précautions nécessaires lors du déplacement de l'ensemble chariot/appareil afin d'éviter tout accident. 13. Débranchez cet appareil lors d'un orage ou d'une inutilisation prolongée. 14. Confiez toute réparation à un personnel qualifié. La réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, comme lorsque le câble d'alimentation ou la prise ont été endommagés, qu'un liquide a été renversé ou que des objets sont tombés sur ou dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement, ou qu'il a subi un choc. 15. Cet appareil a été conçu selon une construction de Classe I et doit être connecté à une prise avec une broche de mise à la terre (la troisième broche). 16. Cet appareil a été équipé d'un interrupteur d'alimentation. Cet interrupteur se trouve sur la face arrière et doit être accessible à tout moment par l'utilisateur. 17. Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe A/de classe B (selon le cas) prescrites dans le règlement sur le brouillage radioélectrique édité par le ministère des communications du Canada. 18. L'exposition à des niveaux de bruit très élevés peut entraîner une perte permanente de l'ouïe. Les individus ont une sensibilité propre à la perte auditive induite par le bruit, mais la quasi-totalité des individus verront leur ouïe diminuée s'ils sont exposés à un bruit suffisamment intense pendant une certaine période. L'administration de la Sécurité et de la Santé (OSHA) du Gouvernement des États-Unis a publié les niveaux de bruit indiqués dans le tableau ci-dessous.

Selon l'OSHA, toute exposition supérieure à ces limites pourrait engendrer une perte auditive. Pour se protéger contre des expositions à des niveaux de pression sonore potentielllement dangereuses, il est recommandé à toutes les personnes exposées à des équipements capables de produire de forts niveaux de pression sonore, d'utiliser des protecteurs auditifs lorsque l'équipement est en marche. Si l'exposition dépasse les limites définies ci-dessous, des bouchons d'oreille devront être portés afin d'éviter une perte permanente de l'ouïe.

RISK OF ELECTRIC SHOCK DO NOT OPEN

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est utilisé pour alerter l'utilisateur de la présence à l'intérieur du boîtier d'une "tension dangereuse" non isolée constituant un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est employé pour alerter l'utilisateur de la présence d'instructions importantes sur le fonctionnement et l'entretien dans le mode d'emploi fourni avec l'appareil.

Exemple type

Duo dans un club de petite taille

Metro

1.5

0,5

5 ou moins

Mus

Tam

Passage le plus fort d'un concert de Rock

ATTENTION — Pour réduire les risques d'électrocution, ne pas exposer ce produit à la pluie ou à l'humidité.

LISEZ CETTE page !!

Même si vous ne lisez jamais les modes d'emploi, tout ce que nous vous demandons, c'est de lire cette page avant d'utiliser la console 1202-VLZ PRO. Vous nous remercierez!

Procédure de réglage des niveaux

Mise en garde: Ne règlez pas les niveaux en vous servant du procédé consistant à augmenter le niveau jusqu'à ce que la Led d'échec s'allume, pour ensuite le réduire. Lorsqu'une Led d'échec s'allume sur un mélangeur Mackie, l'échec est imminent. Nous avons travaillé d'arrache-pied afin de vous offrir un meilleur système avec moins de bruit et une plus grande capacité de surcharge.

Réglage des niveaux

Pour les quatre premières voies, il n'est pas nécessaire d'écouter le signal de sortie pour trouver le niveau optimal. Si toutefois vous souhaitez le faire, connectez un casque au Jack PHONES, puis réglez le bouton CONTROL ROOM/SUBMIX au quart de sa course.

Suivez ces étapes pour chacune des voies :

1. Placez les réglages TRIM, GAIN et AUX send au minimum.
2. Réglez les boutons de la section EQ sur leur position centrale.
3. Connectez la source du signal à l'entrée.
4. Enoncez la touche SOLO.
5. Jouez quelque chose sur l'entrée sélectionnée (un instrument, un chant, un signal ligne, un lecteur de CD, de cassettes, etc.). Assurez-vous que le volume de la source est celui que vous allez utiliser.
6. Réglez le bouton TRIM de la voie afin que le VU-mètre s'allume jusqu'aux environ de "0", et jamais au-dessus de "+"
7. Si nécessaire, modifiez l'égalisation et recommencez à l'étape 6.
8. Relâchez la touche SOLO de la voie.
9. Répétez pour chacune des voies 1 à 4.

Éléments complémentaires

Pour une qualité sonore optimale, les boutons GAIN et MAIN MIX de la voie doivent être réglés sur leur repère de gain unitaire “U”.

Réduisez toujours les réglages MAIN MIX et CONTROL ROOM/SUBMIX au maximum avant d'établir les connexions vers ou depuis votre 1202-VLZ PRO.

Placez vos amplificateurs hors tension en premier. Lors de la mise sous tension, placez les amplificateurs sous tension en dernier.

Conservez la boîte d'emballage ! Vous risquez d'en avoir besoin un jour, et cela vous évite d'avoir à racheter un autre emballage.

Utilisation directe

En supposant que vous possédez un micro ou un clavier, commençons sur-le-champ :

1. Connectez le micro dans l'entrée MIC de la voie 1.
2. Mettez la 1202-VLZ PRO sous tension.
3. Suivez la procédure de réglage des niveaux ①.
4. Reliez les sorties MAIN OUTS (XLR, RCA ou Jack 6,35 mm) à l'amplificateur.
5. Reliez les enceintes à l'amplificateur et mettez-le sous tension.
6. Réglez le bouton GAIN de la voie sur la position centrale et le bouton MAIN MIX au quart de sa course.
7. Chantez!
8. Reliez le clavier à la voie stéréo 5-6.
9. Réglez le GAIN de la voie sur la position centrale.
10. Jouez et chantez!

Veuillez noter votre numéro de série ci-dessous pour référence ultérieure (assistance technique, retour en atelier, etc.):

Date d'achat :

Merci d'avoir besoin la console de mixage professionnelle compacte 1202-VLZ PRO Mackie. Elle est équipée du nouveau préampli micro de qualité professionnelle XDRTM Extended Dynamic Range, mettant à votre disposition :

• Une plage de gain étendue (0 à 60 dB).
• La capacité de recevoir des signaux de niveau ligne de +22 dBu.
• Une plage dynamique de 130 dB.
• Moins de 0,0007 % de distorsion (20 Hz à 20 kHz).
• Un circuit offrant une réjection à toute épreuve des fréquences radio.

Maintenant que vous avez votre 1202-VLZ PRO, ce mode d'emploi va vous permettre d'exploiter son potentiel.

Comment utiliser ce mode d'emploi

Nous savons qu'il vous tarde d'essayer votre 1202-VLZ PRO. Pour cette raison, la première section de ce mode d'emploi, après la table des matières, présente les plans de câblage pour les applications de scène et d'enregistrement. Vous trouvez ensuite une description détaillée des éléments de cette console.

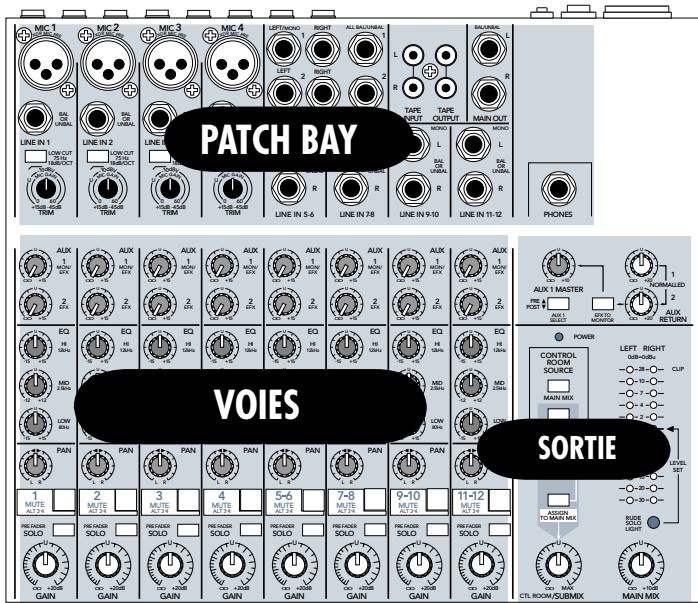

Les fonctions de la 1202-VLZ PRO sont décrites dans l'ordre dans lequel elles sont disposées. Comme la console possède trois zones distinctes, la description est divisée en trois sections.

1. PATCH BAY: Le Patch Bay sur le dessus et à l'arrière de la console.
2. VOIES : Les huit voies à gauche.
3. SECTION DE SORTIE : La section de sortie à droite.

Dans ces sections, vous trouverez des illustrations numérotées avec chaque fonction. Repérez le numéro de la fonction et lisez le paragraphe correspondant.

Vous trouverez aussi des renvois à ces fonctions numérotées dans le texte. Par exemple, si vous voyez “Pour réaliser vos propres câbles : 5”, trouvez tout simplement ce numéro dans le mode d'emploi pour en savoir plus.

Enfin, vous trouvez des numéros de fonction ressemblant à ceci : 26. Ces numéros vous renvoient à des informations pertinentes.

Cette icône indique que les informations données sont très importantes ou uniques à la 1202-VLZ PRO. Prenez le temps de lire les remarques.

et essayez de les retenir. Interrogation à la fin...

Cette icône vous indique que nous vous donnons des explications plus poussées et des astuces sur la fonction. Ces explications sont en général très utiles pour

l'utilisation du produit.

Section sur les connecteurs

L'annexe A traite des connecteurs : XLR, connecteurs symétriques, asymétriques et les connecteurs hybrides spéciaux.

Le glossaire : un paradis pour les néophytes

Le "Glossaire" est un petit dictionnaire simple expliquant les termes audio. Si les termes "écritage", "bruit de fond" ou "asymétrique" ne vous disent rien, consultez le glossaire pour obtenir une explication rapide de ces termes.

Mystères dévoilés

Cette section traite de certains concepts obscurs de l'utilisation des micros, des installations fixes, de la mise à la masse, de l'utilisation de lignes symétriques ou asymétriques. Même les professionnels peuvent apprendre quelque chose.

Table des matières

1 Procedure de réglage des niveaux 3 Plans de cablage 6 3 1202-VLZ PRO - Description du Patch Bay.........10 4 Entrées micro 10 5 Alimentation fantôme 10 6 Entrées ligne 10 Filtre coupe-bas 11 Bouton TRIM 11 9 Entrées ligne stéreo 12 10 Effets : en série ou en parallele ? 12 1 Connecteurs CHANNEL INSERT 13 12 Connecteurs AUX RETURNS 13 13 Entrées TAPE INPUT 14 14 Sorties XLR MAIN OUT 14 15 Touche MAIN OUTPUT LEVEL 15 16 Sorties Jack 6,35 mm MAIN OUT 15 17 Sorties TAPE OUTPUT 15 18 Embase casque 16 19 Sorties ALT 3 et 4 16 20 Sorties CONTROL ROOM 16 2 Sorties AUX SEND 1 et 2 16 22 Embase secteur 17 23Fusible 17 24 Interrupteur secteur 17 25 Touche PHANTOM 17

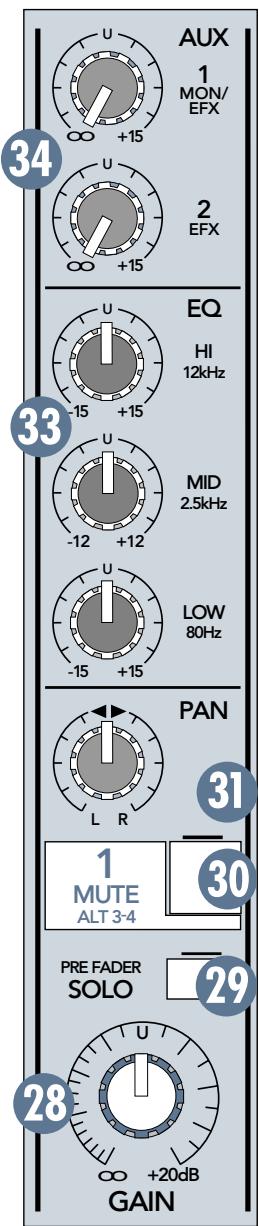

26 Description des Faders de voies 18

"U" pour gain unitaire 18 28 Bouton GAIN 18 29 Touche PRE-FADER SOLO 18 30 Touche MUTE/ALT 3-4 18 31 Bouton PAN 19 32 Niveau constant 19 33 Égaliseur 3 bandes 19 34 Boutons AUX 20

Description de la section de sortie 21

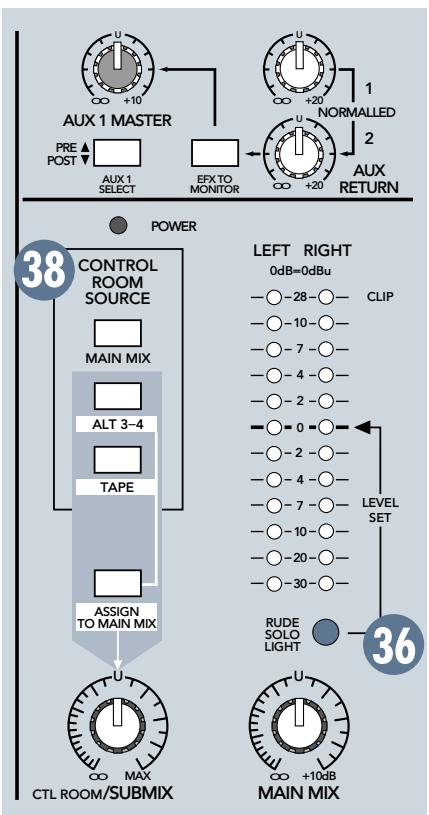

36 Bouton MAIN MIX 21 ⑦ Circuit VLZ 21 38 Section SOURCE 21 39 Bouton CONTROL ROOM/SUBMIX 22 40 Mode SOLO pré-Fader (PFL) 22 41 Led RUDE SOLO 23 Touche ASSIGN TO MAIN MIX 23 43 VU-mêtres 23 4 Connecteurs AUX 24 45 Touche AUX 1 PRE/POST SELECT 24 46 Bouton AUX 1 MASTER 24 Boutons AUX RETURNS 25 48 Touche EFX TO MONITOR 25 49 Normalisation des entrées 25 Modifications 25

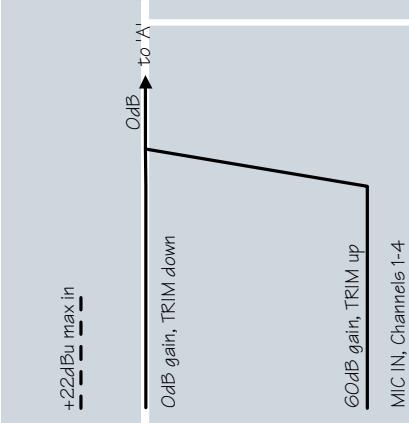

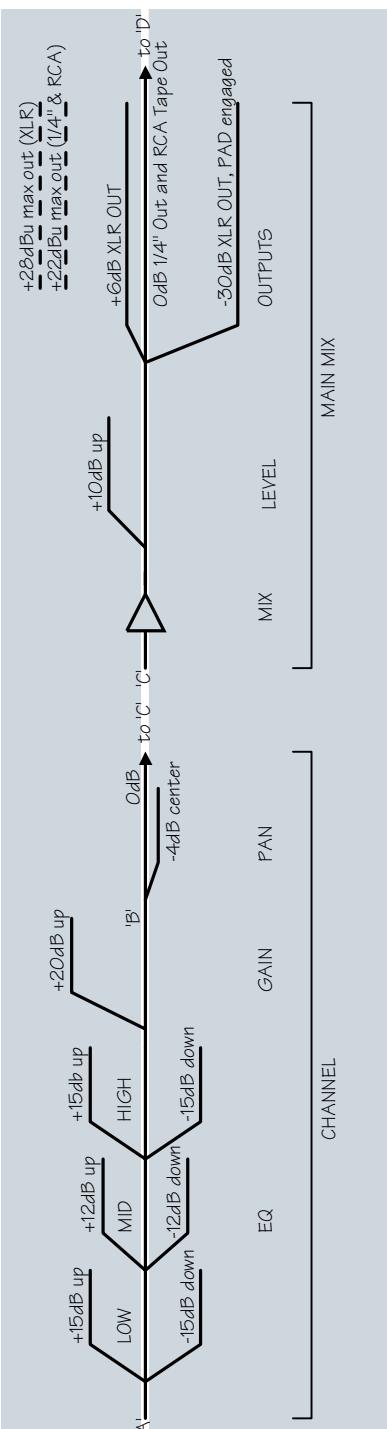

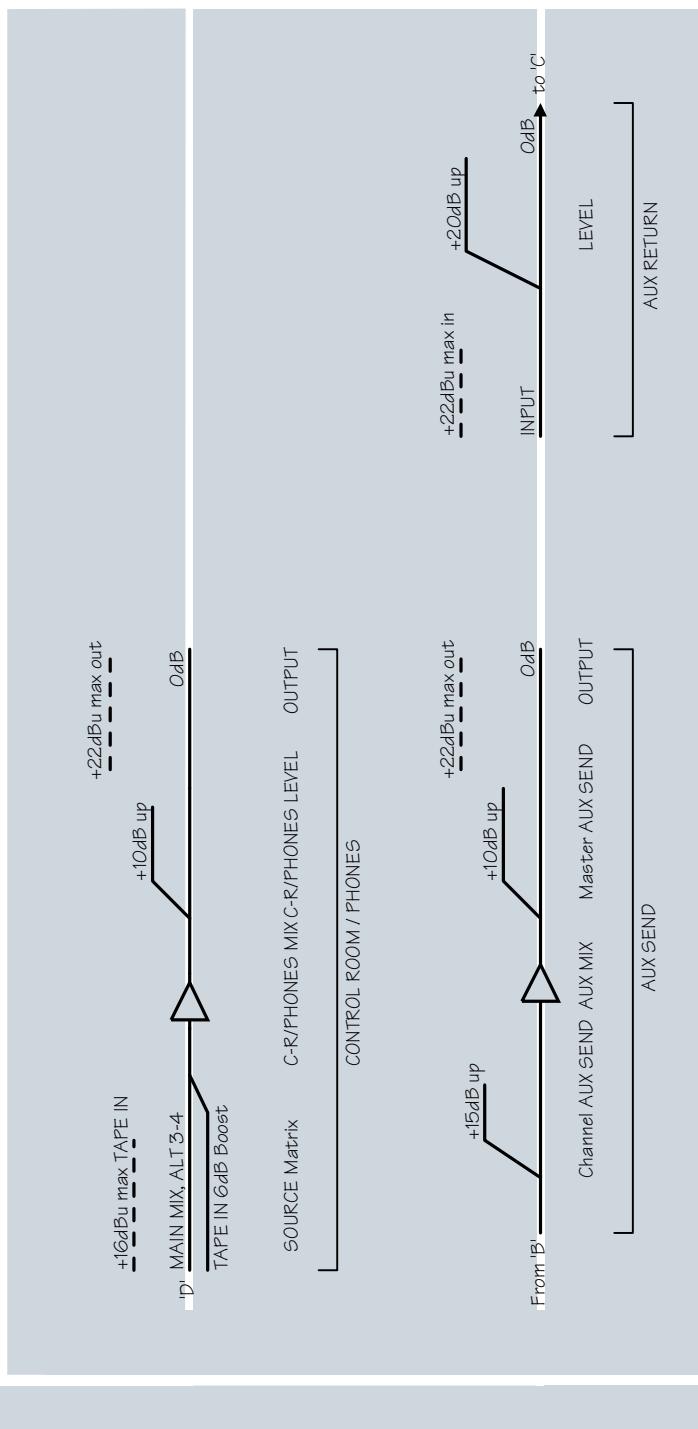

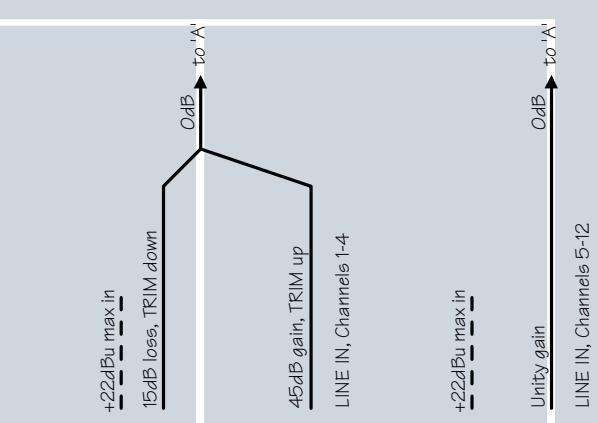

Synoptique 26 52 Schéma de structure de gain 27 53 Caractéristiques techniques 28 54 Informations d'entretien 29

Annexe A: Connexions 30 Feuille de piste 33 Le mot de la fin 34 1202-VLZ PRO Garantie limitée 35

2 Plans de câblage

Utilisation en enregistrement 4 pistes/mixage 2 pistes

Utilisation dans une application vidéo

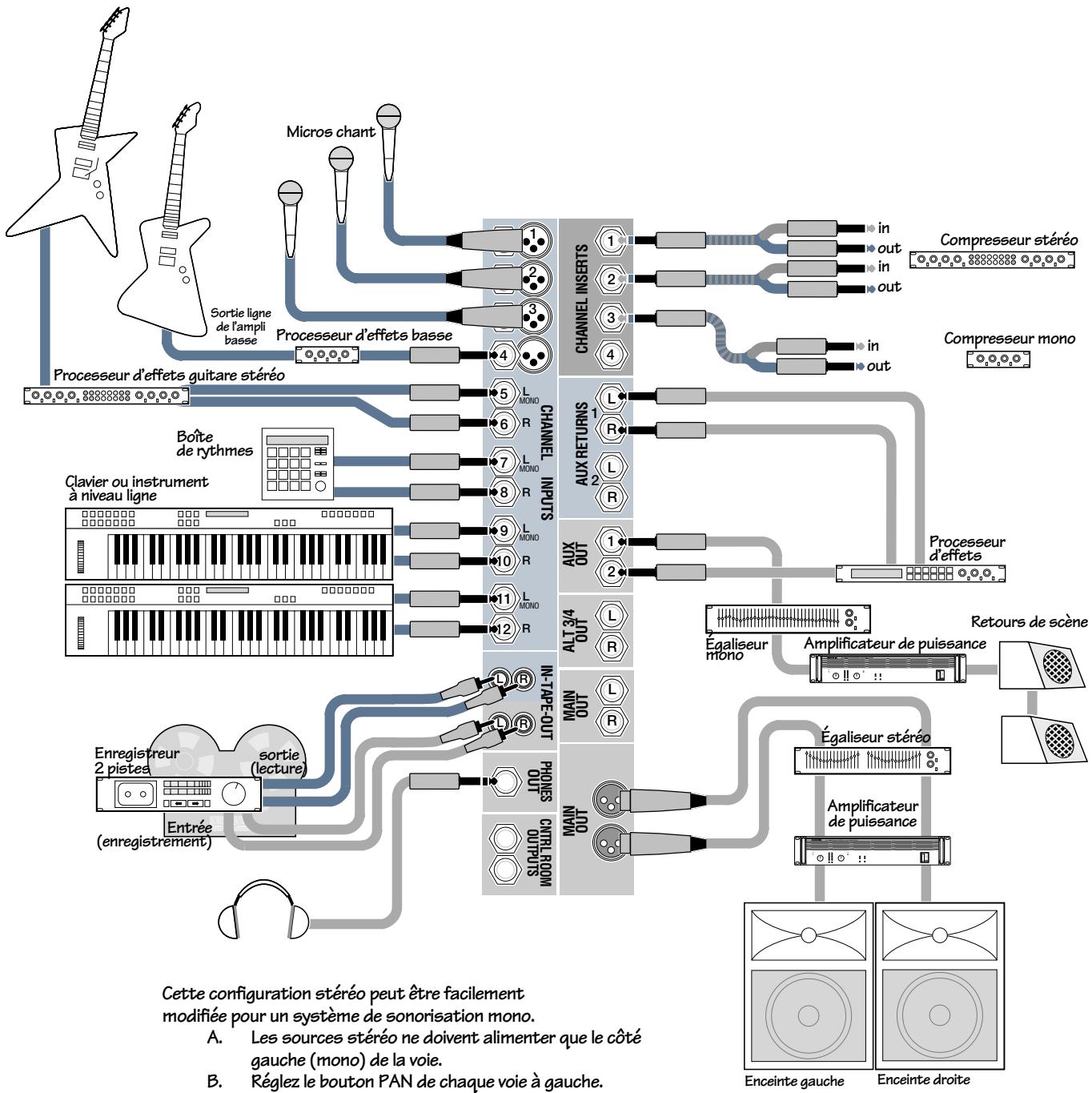

Plans de câblage supplémentaires

Personnages dansant

Utilisation comme système de sonorisation principal stéroid

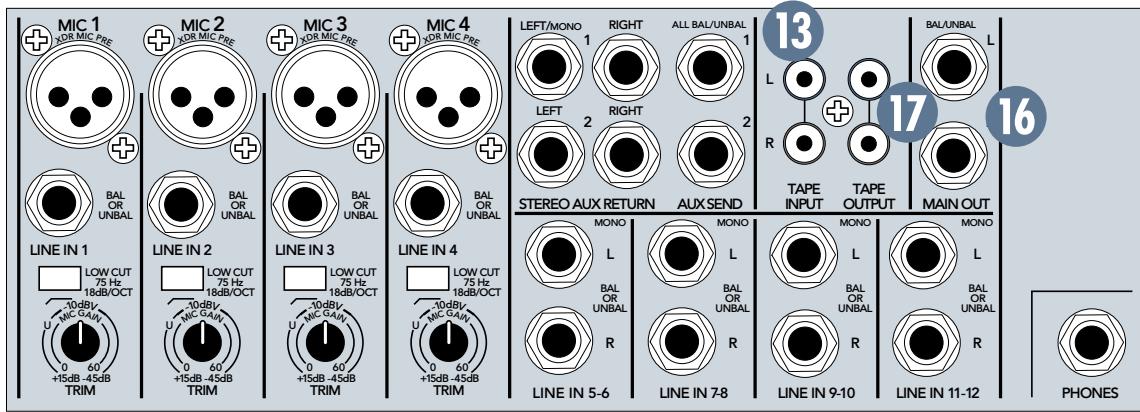

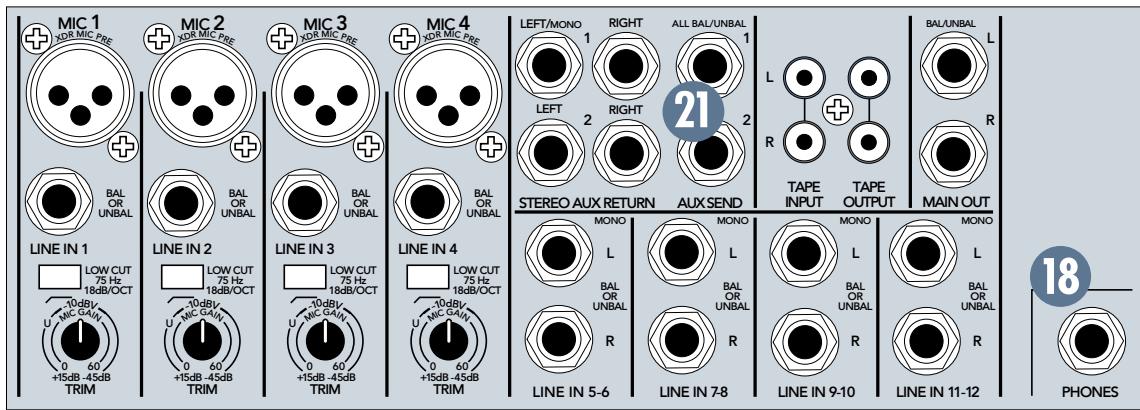

1202-Vlz PRO - description du patch bay

Le Patch Bay permet la connexion des micros, des instruments, des processeurs d'effets, des casques, de même que les appareils servant de destination ultime au signal : l'enregistreur, le système de sonorisation, etc.

• Entrées micro (canaux 1 à 4)

La console 1202-VLZ PRO est équipée d'entrées micro symétriques avec alimentation fantôme, tout comme les mega-consoles que l'on retrouve dans les grands studios. La raison : la réjection des ronflements et du bruit est remarquable. Vous pouvez y connecter pratiquement n'importe quel micro muni d'un connecteur XLR âme standard. Pour en savoir plus sur le trajet du signal à partir de ces entrées : Voici comment ils sont câblés :

Broche 1 = Masse ou blindage Broche 2 = Plus (+ ou point chaud) Broche 3 = Moins (- ou point froid)

Les micros professionnels dynamiques, à condensateur et à ruban donnent d'excellents résultats avec ces entrées. Les entrées micro de la 1202-VLZ PRO peuvent acheminer des signaux de n'importe quel niveau sans provoquer d'échec. Assurez-vous de bien suivre la procédure de réglage des niveaux : ①.

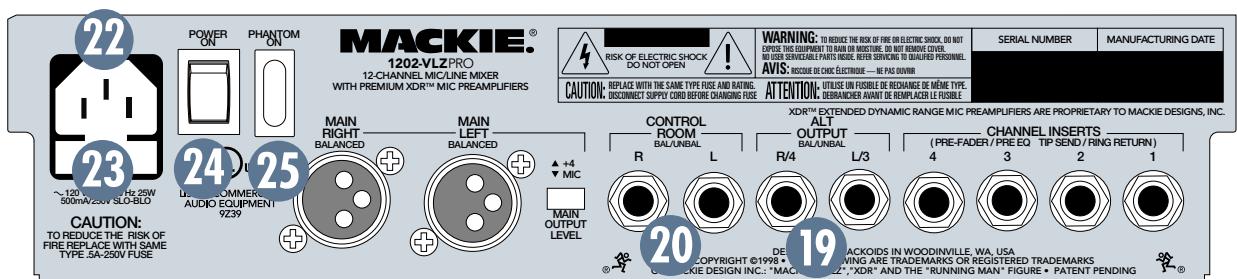

Alimentation fantôme

La plupart des micros à condensateur sont pourvus d'une alimentation fantôme. La console parvient ainsi à envoyer une faible tension continue à l'électronique du micro à l'aide du même câble servant à acheminer le signal audio (les micros à condensateur semi-professionnels sont souvent munis de piles). On emploie le terme "fantôme" car les micros dynamiques (comme les micros Shure SM57 et SM58) ne peuvent pas détecter ce type d'alimentation, qui de toute façon ne les affecte pas puisqu'ils ne nécessitent pas d'alimentation externe.

L'alimentation fantôme de la 1202-VLZ PRO est activée à l'aide d'une seule touche PHANTOM sur la face avant, ce qui implique que l'alimentation fantôme est activée ou dé-sactivée pour l'ensemble des voies 1 à 4.

Ne connectez jamais de micro ou instrument asymétrique dans les Jacks d'entrée MIC avec la touche PHANTOM enforcée.

À moins que vous ne puissiez le faire en toute sécurité, ne connectez pas les sorties d'un instrument aux Jacks d'entrée MIC alors que la touche PHANTOM est enforcée.

Ces entrées ligne utilisent les mêmes circuits (excepté l'alimentation fantôme) que les préamplis micro et peuvent recevoir des signaux symétriques ou asymétriques d'à peu près toutes les sources et tous les niveaux : des niveaux d'instrument aussi faibles que -40 dB jusqu'aux niveaux d'utilisation de -10 dBV à +4 dBu (il y a 40 dB de plus de gain que sur les voies 5 à 12). Pour en savoir plus sur le trajet du signal à partir de ces entrées : 26.

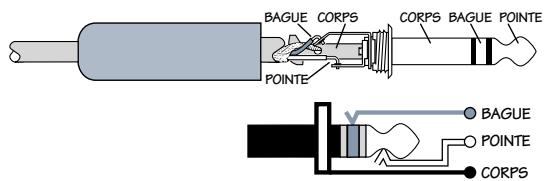

Pour connecter des sorties symétriques à niveau ligne à ces entrées, utiliser des connecteurs Jack 6,35 mm stéréo (pointe/bague/corps), comme ceux que l'on trouve sur les casques stéréo :

Pointe = Plus (+ ou point chaud) Bague = Moins (- ou point froid) Corps = Blindage

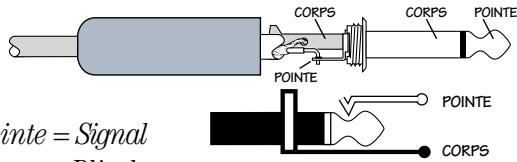

Pour connecter des sorties asymétriques à niveau ligne, utiliser des connecteurs Jack 6,35 mm mono (pointe/corps) ou des câbles d'instrument standard :

Les entrées LINE IN 1 à 4 peuvent être utilisées pour connecter les instruments moins récents nécessitant plus de gain. Vous pouvez corriger les niveaux trop faibles à l'aide de la commande de réglage TRIM ⑧ de la voie correspondante.

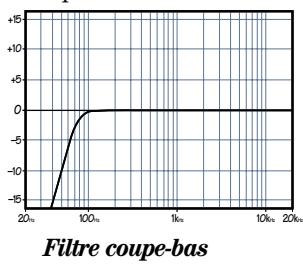

Filtre coupe-bas (canaux 1 à 4)

Le filtre coupe-bas, souvent appelé filtre passe-haut, tout dépendant de votre façon de voir les choses, est activé par la touche LOW CUT. Il permet de couper les basses fréquences sous 75Hz avec une pente de 18 dB par octave.

Nous vous conseillons d'utiliser le filtre coupe-bas pour tous les micros, excepté ceux sur la grosse caisse, la guitare basse, les basses de clavier ou les enregistrements de tremblements de terre. À part ces exceptions, il n'y a aucun signal basse fréquence à conserver, et le filtre rend les basses fréquences que vous voulez entendre plus précises et agréables. De plus, le filtre coupe-bas peut réduire les

risques de Larsen en concert et permet d'économiser la puissance de l'amplificateur.

Un autre avantage du filtre passeur-haut est qu'il permet plus de flexibilité pendant les concerts. Avec le filtre coupe-bas, vous pouvez accentuer les basses fréquences

Coupe-bas avec réglage LOW EQ

ces pour les chants 33 sans danger. En effet, bien que cela permette habituellement de les améliorer grandement, il en résulte aussi des bruits de fond, des bruits de maniement de micros et du souffle. Le filtré coupe-bas parvient à les supprimer, ce qui vous évite de sacrifier un Woofer.

Voici ce à quoi ressemblent les courbes de fréquence des réglages du bouton LOW EQ 33 lorsque le filtré coupe-bas est activé.

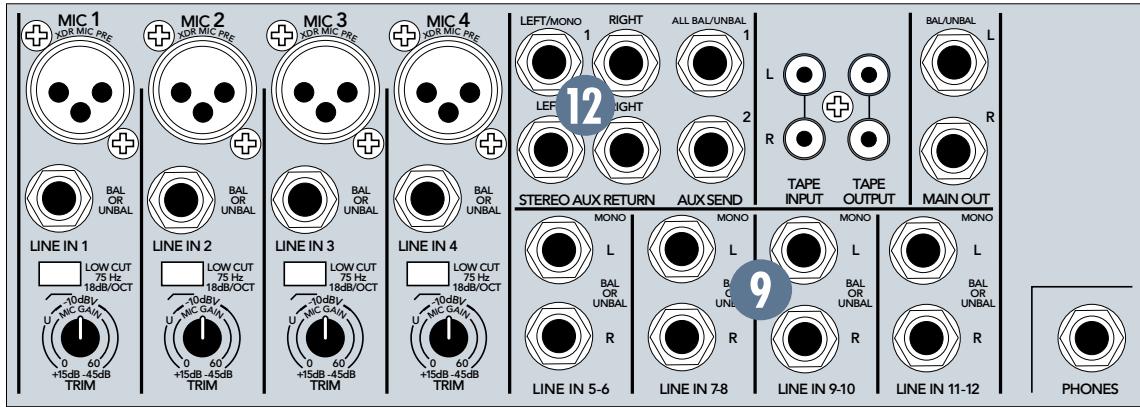

Bouton TRIM (voies 1 à 4)

Si ce n'est pas déjà fait, lisez la section Procédure de réglage des niveaux ①.

Le bouton TRIM sert à régler le niveau de sensibilité des entrées micro et ligne connectées aux voies 1 à 4, ce qui permet de régler les signaux externes afin d'obtenir des niveaux d'utilisation optimaux.

Si le signal est connecté à l'entrée XLR, le gain est de 0 dB lorsque le bouton est au minimum et de 60 dB avec le gain au maximum.

Si le signal est connecté à l'entrée Jack 6,35 mm, l'atténuation est de -15 dB au minimum et de 45 dB au maximum. Le repère "U" en position 10 heures indique le gain unitaire. L'atténuation de 15 dB peut être très utile lorsque vous connectez un signal dont le niveau est particulièrement élevé ou lorsque la section EQ générale beaucoup de gain, ou encore les deux. Sans ce filet de suture, il pourrait en résulter de l'écrêtage.

9 Entrées ligne stéréo (voies 5-6, 7-8, 9-10 et 11-12)

Ces entrées symétriques sont conçues pour recevoir des signaux stéreo ou mono, symétriques ou asymétriques, de -10 dBV à +4 dBu. Vous pouvez y connecter pratiquement n'importe quel instrument, effet ou lecteur de cassettes professionnel ou semi-professionnel. Pour en savoir plus sur le trajet du signal à partir de ces entrées : 26. Pour réaliser vos propres câbles : 6.

Dans le monde de l'audio stéréo, ce sont habituellement les voies impaires qui reçoivent le signal de gauche. Par exemple, pour envoyer un signal stéréo aux entrées ligne 5-6 de la 1202-VLZ PRO, reliez la sortie gauche de l'appareil au connecteur de la voie 5, et la sortie droite au connecteur de la voie 6.

Lorsque vous connectez un appareil mono (avec un seul cable), utilisez toujours l'entrée LEFT (MONO), soit les connecteurs LINE IN 5, 7, 9 ou 11, et ne connectez rien à l'entrée RIGHT, soit les connecteurs LINE IN 6, 8, 10 ou 12. Ainsi, le signal est présent sur les deux voies. Ce procédé est appelé "normalisation du connecteur" 49.

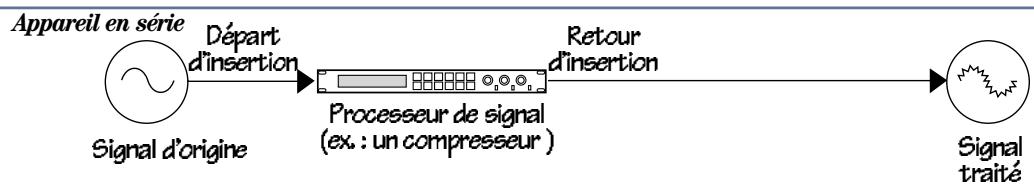

Effets : en série ou en parallèle ?

Les deux sections qui suivent employant les termes "en série" et "en parallèle" de

Voici ce que ces termes signifient :

"En série" signifie que la totalité du signal traverse le processeur d'effets. C'est le cas notamment pour les compresseurs/limiters et les égaliseurs graphiques. Les sources à niveau ligne peuvent être connectées au processeur d'effets relié en série au mélangeur, préférentiellement aux connecteurs d'insertion sur la face avant (CHANNEL INSERT send/return). "En parallèle" signifie qu'une partie du signal envoyé au mélangeur est déviée vers le processeur (via le connecteur AUX SEND), traitée puis retournée au mélangeur (via le connecteur STEREO AUX RETURN) afin d'être mélangée avec le signal d'origine qui n'est pas affecté. Ainsi, plusieurs voies peuvent utiliser le même processeur d'effets, comme une réverbération ou un délambda numérique (voir le schéma ci-dessous).

Appareil en parallèle

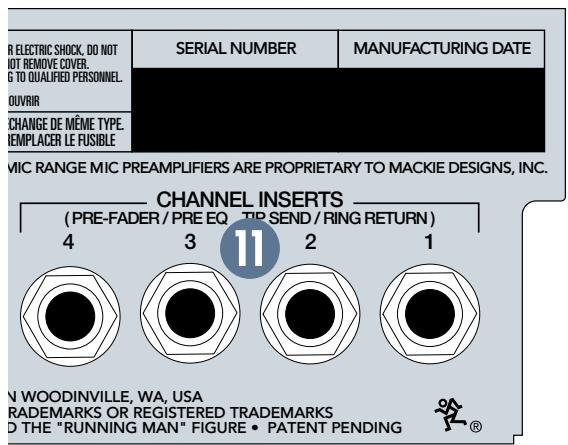

⊕ Connecteurs channel INSERT (voies 1 à 4)

Ces connecteurs, à l'arrière de la 1202-VLZ PRO, permettent de connecter des

effets (compresseurs, égaliseurs, dé-esseurs ou filtres) en série ⑩. Comme la plupart des gens ne disposent que de quelques-uns de ces appareils, seuls les quatre premières voies sont munies de connecteurs d'insertion. Pour utiliser ces effets sur les voies 5 à 12, reliez la sortie du processeur à leur entrée.

Les connecteurs CHANNEL INSERT permettent une insertion après les réglages TRIM et LOW CUT, et avant les réglages EQ et GAIN du canal. Le département (120 Ohms) permet d'alimenter n'importe quel appareil à niveau ligne. Le retard (bague) haute impédance (plus de 2,5 kOhms) peut être alimenté par pratiquement n'importe quel appareil.

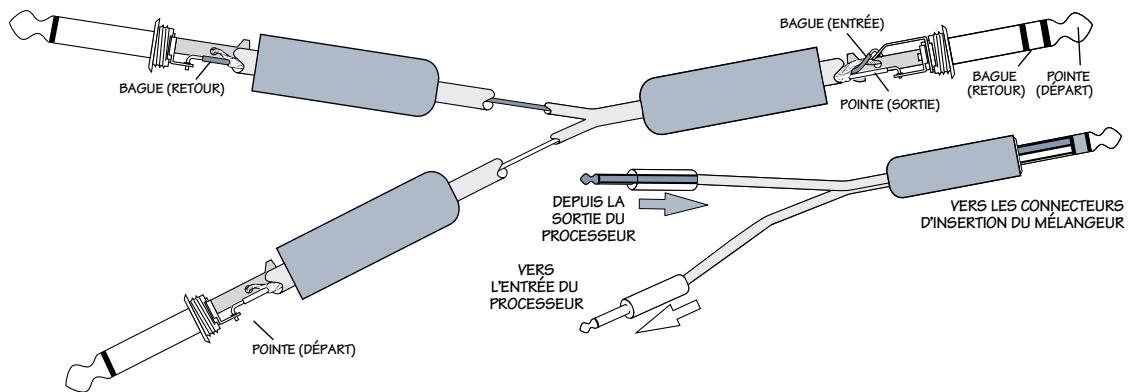

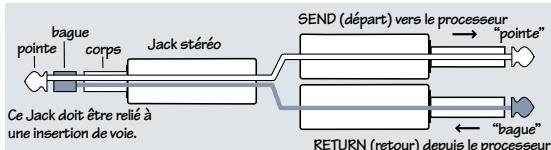

Les câbles d'insertion sont câblés ainsi :

Pointe = Départ (sortie vers les effets) Bague = Retour (entrée depuis les effets) Corps = Masse commune (connectez le blindage à chacun des trois corps)

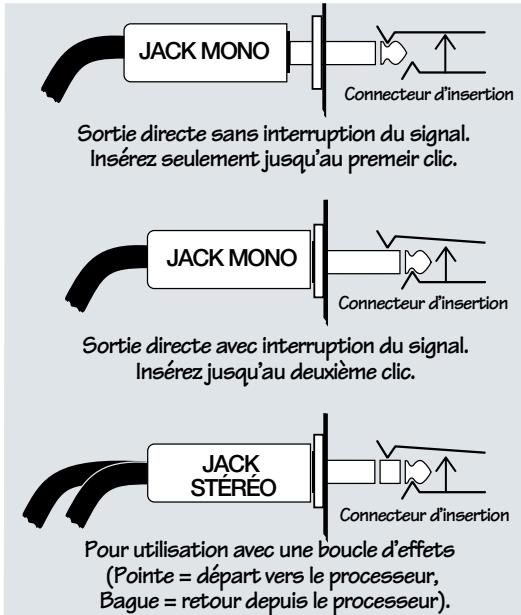

En plus de permettre d'insérer des appareils externes, ces connecteurs peuvent aussi servir de sorties directes de voie ; post-gain, post-coupe-bas et pré-égalisation. En fait, les préamplis micro Mackie sont si populaires que les gens achètent les mélangeurs uniquement pour eux. Voici trois façons d'utiliser les Jacks CHANNEL INSERT :

Ces connecteurs permettent de connecter les sorties de vos processeurs d'effets (ou de vos sources audio additionnelles) en parallèle. Ces entrées symétriques sont semblables aux entrées stéreo LINE IN ⑨ (sans les fonctions EQ, Aux Sends, Pan, Mute et Solo). Les circuits peuvent recevoir des signaux à niveau instrument stéréo ou mono, symétriques ou asymétriques, de -10 dBV ou +4 dBu. Ils peuvent être utilisés avec pratiquement tous les processeurs d'effets professionnels ou semi-professionnels disponibles sur le marché. Pour en savoir plus sur le trajet du signal à partir de ces entrées, voir ⑦.

Un seul processeur: Si vous n'avez qu'un seul processeur d'effets connecté en parallèle, utiliser le connecteur STEREO

AUX RETURN 1 et laissez le connecteur STEREO AUX RETURN 2 libre. Ainsi, en appuyant sur la touche EFX TO MONITOR 48, le signal d'entrée du connecteur AUX RETURN 1 est acheminé aux retours de scène, et le réglage de niveau du connecteur AUX RETURN 2 inutilisé permet de régler le niveau.

Un processeur mono : Si vous avez un processeur d'effets mono (un seul cable pour la sortie), reliez-le au connecteur STEREO AUX RETURN 1, LEFT/MONO, et laissez le connecteur AUX RETURN 1, RIGHT, libre. Le signal est ainsi envoyé aux deux côtés, et un signal mono apparaît au centre, comme par magie. Pour que cela fonctionne avec le connecteur AUX RETURN 2, vous aurez besoin d'un cable en "Y".

13 Entrées TAPE INPUT

Ces Jacks RCA sont conçus pour la connexion d'enregistreurs professionnels ou semi-professionnels. Afin de compenser les niveaux habituellement peu élevés, les signaux qui y sont connectés sont automatiquement accentués de 6 dB.

Connectez les sorties de votre enregistreur à ces Jacks à l'aide de câbles haute-fidélité (RCA). Pour en savoir plus sur le trajet du signal à partir de ces entrées, voir 38.

Utilisez ces Jacks pour faire l'écoute de vos enregistrements. Vous pouvez même recycler la bande pour une nouvelle écoute sans avoir à déconnecter quoi que ce soit ou modifier les niveaux de mixage. Vous pouvez aussi utiliser ces Jacks pour connecter un lecteur de CD ou de cassettes portatif au système de sonorisation, permettant ainsi de jouer de la musique pendant les entractes.

MISE EN GARDE: Le fait d'activer les touches TAPE et ASSIGN TO MAIN MIX dans la section CONTROL ROOM SOURCE peut

générer du Larsen entre les entrées TAPE INPUT et les sorties TAPE OUTPUT. Assurez-vous que votre enregistreur n'est pas en mode d'enregistrement (sur pause ou non) ou de transmission aux moniteurs lorsque vous appuyez sur ces touches, ou assurez-vous que le bouton du niveau CONTROL ROOM / SUBMIX est sur sa valeur minimum (off).

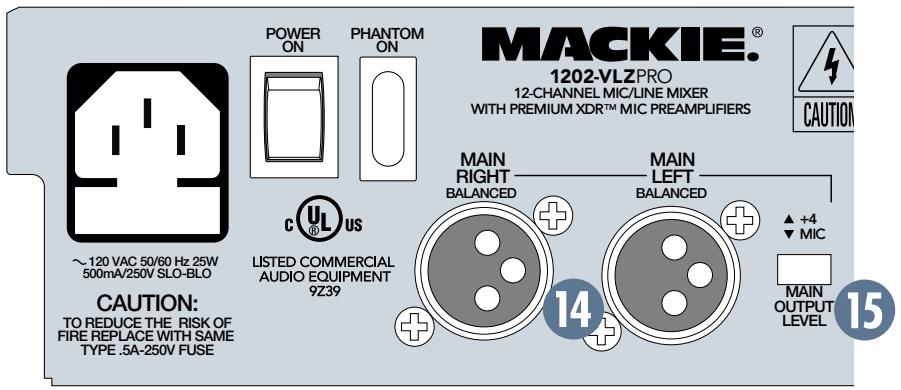

Des sorties ? La console 1202-VLZ PRO en a des tas : sorties XLR principales, Jack 6,35 mm MAIN OUTS, RCA TAPE OUTPUT, PHONES, CONTROL ROOM et AUX SEND 1 et 2. Jetons-y un œil.

Ces sorties faible impédance sont entièrement symétriques et peuvent délivrer des niveaux ligne de +4 dBu avec jusqu'à 28 dB de réserve. Le niveau de cette sortie est de 6 dB plus élevé que celui des autres sorties. Pour comprendre comment le signal est acheminé à ces sorties: 36.

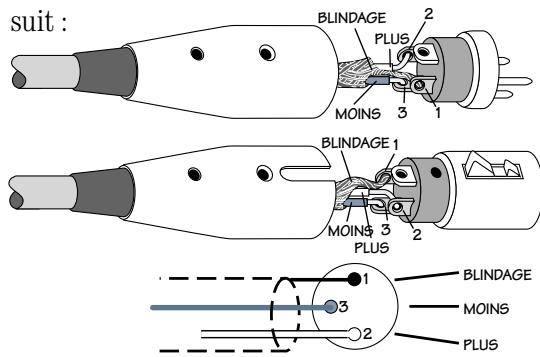

Pour utiliser ces sorties, câblez les connecteurs XLR (symétriques seulement) comme

Broche 1 = Blindage Broche 2 = Plus (+ ou point chaud) Broche 3 = Moins (- ou point froid)

La touche MAIN OUTPUT LEVEL permet d'atténuer le niveau des sorties XLR symétriques de 30 dB, afin que vous puissiez acheminer le signal du micro à un autre métaglisseur, par exemple.

Vous pouvez relier cette sortie à une entrée délivrant une alimentation fantôme de 48 V en toute sécurité.

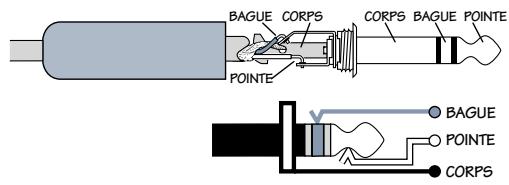

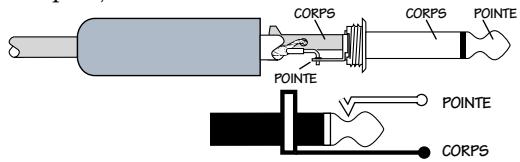

16 Sorties jack 6,35 mm MAIN OUT

Ces Jacks 6,35 mm sont des connecteurs de sortie symétriques pouvant délivrer 22 dBu sur une charge symétrique ou asymétrique de 600 Ohms (d'accord, nous avouons qu'il s'agit d'une phrase très technique. Consultez les annexes Glossaire et Connexions pour en saisir le sens).

Pour comprendre comment les signaux sont acheminés à ces sorties en Jack 6,35 mm : 36

Pour connecter des entrées symétriques à ces sorties, utiliser des Jacks stéréo 6,35 mm comme ceux que l'on trouve sur les casques :

Point = + (point chaud)

Bague = - (point froid)

Corps = Blindage

Pour la plupart des applications d'enregistrement et de sonorisation, les connexions asymétriques sont tout à fait acceptables. Pour connecter des entrées asymétriques à ces sorties, utilisez des jacks mono 6,35 mm asymétriques, comme celui-ci:

Point = + (point chaud)

Corps = Blindage

17 Sorties TAPE OUTPUT

Ces connecteurs RCA asymétriques deviennent le signal de sortie principal afin de faciliter les enregistrements simultanés et la sonorisation. Reliez ces sorties aux entrées de votre enregistrure. Pour comprendre comment les signaux sont acheminés à ces sorties : 36.

Sortie mono : Si vous souhaitez envoyer un signal mono à votre enregistrure ou à un autre appareil, utilisez tout simplement un câble RCA en "Y" (comme un Radio Shack® n° 274-511, par exemple) pour coupler ces sorties. À ne pas essayer avec les autres sorties de la 1202-VLZ PRO.

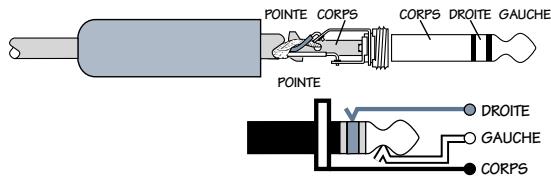

18 Embase casque

L'embase casque stéréo (PHONES) du 1202-VLZ PRO peut délivrer des niveaux très élevés à n'importe quel casque standard. Les casques de baladeurs peuvent aussi être utilisés à l'aide d'un adaptateur. Pour comprendre comment les signaux sont acheminés à ces sorties : 38. Si vous réalisez vos propres câbles, respectez ces conventions :

Pointe = Canal gauche Bague = Canal droit Corps = Masse commune

AVERTISSEMENT : Nous ne plaisantons pas lorsque nous disons que l'amplificateur pour casque d'écoute est très

puissant. Il peut causer des dommages auditifs irréversibles. Avec certains casques, les niveaux d'écoute moyens peuvent même être extrêmement élevés. SOYEZ VIGILANT!

Tournez toujours le bouton CTL ROOM/SUBMIX complètement à gauche avant de connecter un casque d’écoute. Gardez-le ainsi tant que vous ne porterez pas le casque. Ensuite, tournez-le graduellement vers la droite. Pourquoi ? "Les ingénieurs du son qui se détruisent les oreilles ont toujours des carrières très courtes".

19 Sorties ALT OUTPUT 3 et 4

Ces sorties symétriques en Jacks 6,35 mm peuvent délivrer 22 dBu dans une charge symétrique ou asymétrique. Pour comprendre comment les signaux sont acheminés à ces sorties: ③0. Pour réaliser vos propres câbles: ⑥.

20 Sorties control ROOM

Ces sorties symétriques en Jacks 6,35 mm peuvent délivrer 22 dBu dans une charge symétrique ou asymétrique de 600 Ohms.

Pour comprendre comment les signaux sont acheminés à ces sorties : 38. Pour réaliser vos propres câbles : 16.

2 Sorties aux SEND 1 et 2

Ces sorties symétriques en Jacks 6,35 mm peuvent délivrer 22 dBu dans une charge symétrique ou asymétrique de 600 Ohms.

Pour comprendre comment les signaux sont acheminés à ces sorties : 34. Pour réaliser vos propres câbles : 16.

Embase secteur

Au cas où vous perdriez le cordon secteur fourni avec la console 1202-VLZ PRO, l'embase secteur accepte les cordons secteur IEC à 3 broches standard, comme ceux que l'on trouve sur la plupart des enregistreurs, instruments de musique et ordinateurs.

Au bout de ce cordon, vous trouverez bien entendu une fiche. Il ne s'agit pas d'un adaptateur secteur, pour ces raisons :

La console 1202-VLZ PRO a des besoins en alimentation spécifiques auxquels les adaptateurs ne peuvent pas répondre. Ces derniers génèrent enormément d'interférences, monopolisent les autres prises et sont encombrantes, peu commodes et fragiles. Si vous perdez un adaptateur, vous ne pouvez plus utiliser l'appareil, alors que si vous perdez le cordon secteur de la 1202-VLZ PRO, vous pouvez vous en procurer un autre dans n'importe quelle boutique d'électronique, de musique ou d'informatique. Vous voyagez à quel point nous détestons les adaptateurs secteur?

Connectez le cordon de la 1202-VLZ PRO à n'importe quelle prise secteur standard.

Fusible

La 1202-VLZ PRO est équipée d'un fusible afin d'assurer votre protection (ainsi que celle)

de l'appareil). Si vous pensez que le fusible a grillé, déconnectez le cordon, tirez sur le support du fusible (situé juste au-dessous de l'embase secteur) et remplacez-le par un fusible à fusion lente de 500mA (0,5A) (5× 20mm), disponible dans les boutiques d'électronique ou chez votre revendeur. Si votre 1202-VLZ PRO fonctionne en 220V - 240V, utilisez des fusibles à fusion lente de 250mA (5× 20mm)

Si deux fusibles fondent l'un après l'autre, il y a un sérieux problème. Appelez notre numéro vert (aux USA) : 1-800-258-6883, ou contactez votre revendeur.

Interrupteur secteur

Si vous ne savez pas de quoi il s'agit, nous baissons les bras. Vous pouvez laisser cet interrupteur en position ON pendant de longues périodes. Comme la 1202-VLZ PRO a été conçue pour durer longtemps, les chauffes ne sont pas un problème, même lorsqu'elle est sous tension pendant toute la journée. Aucun élément ne peut donc griller ou s'user.

Vous constaterez que la 1202-VLZ PRO dégage de la chaleur dans le coin supérieur droit. C'est tout à fait normal.

Touche PHANTOM

La touche PHANTOM sert à activer l'alimentation fantôme pour les micros à condensateur connectés aux entrées MIC ④ des voies 1 à 4, comme nous l'avons expliqué au début de la section ⑤. Lorsque activé (ou désactivé), le circuit d'alimentation fantôme prend quelques instants pour permettre le passage (ou la coupure) de la tension. Une fois encore, c'est tout à fait normal.

26 Description des voies

Les voies sont identiques et fonctionnent toutes de la même façon. La seule différence réside dans le fait que les quatre voies de gauche sont destinées aux micros ou aux instruments mono et offrent plus de gain, alors que les quatre voies suivantes sont destinées aux sources à niveau ligne mono ou stéréo (ils sont munis de deux circuits distincts et leurs réglages sont couplés). La visite guidée s'effectue de bas en haut:

Pratiquement tous les réglages des consoles Mackie possèdent un repère “U”. Ce repère “U” indique le “gain unitaire”, qui signifie qu'aucune modification n'est apportée au niveau du signal.

modification n'est apportée au niveau du signal.

Une fois la procédure de réglage des niveaux

1 effectué, vous pouvez régler tous les boutons sur "U" et les signaux traverseront le mélangeur à niveaux optimaux. De plus, tous les boutons sont gradués en décibels (dB), ce qui vous donne une idée des modifications apportées.

Vous n'avez donc pas à vérifier par-ci par-la, comme vous pourriez avoir à le faire avec d'autres mélangeurs. En fait, certains n'ont même pas d'indication de niveau en dB! Vous avez suturement déjà remarqué les repères "0-10" après de certains Faders? Il s'agit d'unités de mesure arbitraires qui n'ont pas vraiment d'utilité dans la vie de tous les jours. Mais vous étes fute, vous avez choisi une console de mixage Mackie.

Bouton GAIN

Le bouton GAIN détermine le niveau de la voie, de 0 dB (gain unitaire) en position centrale jusqu'à 20 dB d'accentuation. Le

Le bouton GAIN sert donc de Fader de voie. Les voies 1 à 4 sont pourvues de réglages mono, alors que ceux des voies 5 à 12 sont stéréo, ce qui ne devrait pas poser de problème.

29 Touche pre-fader SOLO

Cette touche permet d'écouter les signaux dans un casque ou dans la cabine de contrôle sans avoir à les router aux sorties MAIN MIX ou ALT 3-4. Le GAIN peut même être atténué au maximum. Elle permet d'obtenir un aperçu des voies avant de les ajouter au mélange, ou d'avoir une écoute isolée d'une voie spécifique. Vous pouvez isoler autant de voies que vous le souhaitez en même temps.

Cette touche permet d'appliquer la procédure de réglage des niveaux ①.

Les voies isolées sont acheminées vers la section SOURCE 38, qui compte les réglages CONTROL ROOM et PHONES, ainsi que le VU-mètre. Lorsque la touche SOLO est enfoncée, toutes les commandes de la section SOURCE (MAIN MIX, ALT 3-4 et TAPE) sont désactivées, permettant ainsi d'isoler le signal.

MISE EN GARDE : La fonction PRE-FADER SOLO préserve le signal avant le GAIN. Si le GAIN est réglé sous le repère “U” (gain unitaire), la

fonction SOLO envoie tout de même un signal de gain unitaire aux réglages CONTROL ROOM et PHONES, de même qu'au VU-mètre, ce qui peut provoquer des accentuations du niveau et des sursauts...

30 Touche mute/alt 3-4

La fonction MUTE/ALT 3-4 est propre aux appareils Mackie. Lorsque Greg a conscience le premier appareil, il avait doter chaque voie d'un MUTE. Le MUTE sert à couper le signal en l'envoyant dans le néant. "Quel gâchis !" s'est dit Greg. "Pourquoi le Mute n'enverrait-il pas le signal ailleurs, comme à un autre bus stéréo ?" La fonction MUTE/ALT 3-4 a donc deux utilisations : un Mute (utilisé lors du mixage ou des applications live) et le routage du signal (en enregistrement multipiste et en sonorisation), où elle sert de bus stéréo additionnel.

Pour activer le MUTE, vous n'avez qu'à ne pas utiliser les sorties ALT 3 et 4. Puis, du moment que vous assignez un canal à ces sorties, vous le coupez du signal du bus MAIN MIX, le mettant ainsi automatiquement en sourdine.

Pour activer le bus ALT 3-4, vous n'avez qu'à connecter les sorties ALT 3 et 4 à l'appareil de votre choix. Voici deux exemples type :

Pour les enregistrements multipiste, reliez les sorties ALT 3 et 4 à votre enregistreur. Avec la plupart de ces appareils, vous pouvez diviser le signal des sorties ALT 3 et 4 à l'aide de câbles en "Y" ou de multiconnecteurs afin de l'acheminer à plusieurs pistes. Ainsi, acheminez la sortie ALT OUTPUT L aux pistes 1, 3, 5 et 7, et la sortie ALT OUTPUT R aux pistes 2, 4, 6 et 8. Les pistes en mode Record ou Input reçoivent maintenant les signaux des sorties ALT 3 et 4, et les pistes en mode Playback ou Safe les ignorent.

Pour les applications de sonorisation ou de mixage, il est souvent utile de régler plusieurs niveaux à l'aide d'un seul bouton, ce qu'on appelle le sous-groupage. Assignez tout simplement les voies au bus ALT 3-4, enfonsez la touche ALT 3-4 dans la section SOURCE et les signaux sont alors acheminés aux sorties CONTROL ROOM et PHONES. Pour que les signaux du bus ALT 3-4 soient renvoyés au bus MAIN MIX, enfonsez la touche ASSIGN TO MAIN MIX ⑦, et le bouton de réglage CONTROL ROOM/SUBMIX contrôle alors les signaux de toutes les voies assignées au bus ALT 3-4.

Une autre façon d'y parvenir est d’assigner les voies au bus ALT 3-4, puis de relier les sorties ALT OUTPUT L et R à une voie stéréo (5-6, 7-8, 9-10 ou 11-12) inutilisée. Si vous choisissez cette option, n’appuyez pas sur la touche MUTE/ALT 3-4, ou tous les chiens du quartier hurleront en réponse au Larsen produit. Un autre avantage de la fonction ALT 3-4 est le mode Solo En Place (Solo in place). Pour l’utiliser, enforcez tout simplement la touche MUTE/ALT 3-4 d’une voie et la touche ALT 3-4 dans la section SOURCE 38, et le signal de cette voie sera isolé sur les sorties CONTROL ROOM et PHONES. MUTE/ALT 3-4 est l’un de ces réglages pouvant dérouter les débutants, alors prenez le temps d’expérience. Lorsque vous la maîtriserez, vous lui trouverez sûrement des centaines d’applications!

3 Bouton PAN

Le bouton PAN sert à déterminer le dosage du signal entre les sorties gauche et droite. Pour les voies mono 1 à 4 (ainsi que 5 à 12 lorsqu'il n'y a qu'un signal connecté aux entrées L), il sert d'atténuateur panoramique-

Pour les voies stéréo (5 à 12) avec des connexions aux entrées L et R, le bouton PAN fonctionne comme le réglage de balance de votre chaîne stéréo.

Le bouton PAN détermine le sort des bus MAIN MIX (1-2) et ALT 3-4. Avec le bouton PAN complètement à gauche, le signal est acheminé à la sortie MAIN OUT L (bus 1) ou à la sortie ALT OUTPUT L (bus 3), tout dépendant de la position de la touche ALT 3-4. Avec le bouton complètement à droite, le signal est acheminé à la sortie MAIN OUT R (bus 2) ou à la sortie ALT OUTPUT R (bus 4).

32 Niveau constant

Le bouton PAN de la 1202-VLZ PRO a été conçu pour conserver un niveau constant. Lorsque vous tour

Lorsque vous tournez le bouton PAN de gauche à droite, de sorte que le son se déplace du côté gauche au centre, puis ensuite au côté droit, le niveau sonore demeure stable.

Si vous avez une voie régée complètement à gauche (ou à droite) et que le VU-mètre indique 0 dB, le signal devra être atténué de 4 dB lorsque le bouton sera en position centrale. Sinon, le niveau est bien plus fort lorsque le son est au centre (comme pour les mélangeurs de la Marque X).

33 Égaliseur 3 bandes

La 1202-VLZ PRO dispose de trois bandes d'égalisation, dont les points ont été déterminés avec soin : Les graves

(LOW) sont fixés sur 80 Hz, les mediums (MID) sur 2,5 kHz et les aigus (HI) sur 12 kHz. Le circuit accentue ou atténue toutes les fréquences au-delà de la fréquence spécifique. Par exemple, le fait de tourner le bouton LOW EQ de la 1202-VLZ PRO de 15 dB vers la droite accentue les basses fréquences, de 80 Hz jusqu'à la plus basse note que vous ayez jamais entendue. "Crête" signifie que certaines fréquences forment un "pic" autour de la fréquence centrale, soit 2,5 kHz pour les mediums (MID EQ).

Bouton LOW EQ

Ce bouton permet jusqu'à 15 dB d'accentuation/atténuation à 80 Hz. Il n'y a aucune modification (pas d'accentuation ni d'atténuation)

nuation) lorsqu'il est en position centrale. Il couvre la plage de fréquences de la grosse caisse, de la basse, des sons de clavier bien gras et de certains chanteurs très sérieux. En l'utilisant simultanément avec le filtre coupe bas (LOW CUT) ⑦, vous pouvez accentuer le réglage LOW EQ sans produire des tonnes d'infrasons.

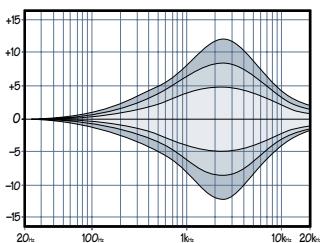

Bouton MID EQ

Ce bouton permet jusqu'à 12 dB d'accentuation ou d'atténuation des mediums, centrés à 2,5 kHz, sans aucune modification en position centrale. Les fréquences mediums sont souvent perçues comme étant les plus dynamiques car ce sont presque toujours elles qui définissent essentiellement les sonorités distinctes. Vous pouvez apporter plusieurs modifications intéressantes et utiles à l'égalisation en tournant ce bouton vers la gauche ou la droite.

Basses fréquences

Basses fréquences avec filtre coupe-bas

Médiums Hautes fréquences

Bouton HI EQ

Ce bouton permet jusqu'à 15 dB d'accentuation ou d'atténuation à 12kHz, sans aucune modification en position centrale. Utilisez-le pour ajouter de la brillance aux cymbales, une impression globale de transparence,

ainsi que du mordant aux claviers, aux guitares, aux chants et au bruit de cuisson. Il permet aussi d'atténuer les sifflantes et le souffle.

Modération pendant l'égalisation

En modifiant trop la courbe d'égalisation, vous risquez de tout gâcher. Nous avons des circuits d'égalisation capables d'accentuations et d'attenuations importantes car nous savons que vous pouvez parfois en avoir besoin. Mais si vous accentuez les bandes sur toutes les voies, le résultat risque d'être flou. Égalisez subtilement et tournez les boutons.

tant vers la gauche (atténuation) que vers la droite (accentuation). Très peu d'ingénieurs notoires utilisent plus de 3 dB d'égalisation. Si vous avez besoin de plus, il faut une autre solution, comme positionner les micros différemment, ou utiliser un autre type de micro.

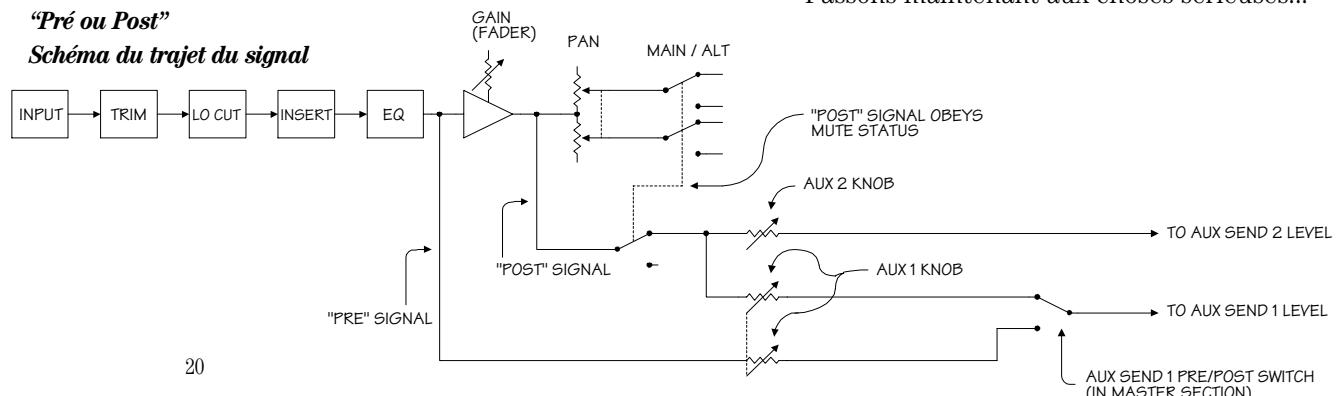

Boutons aux SEND

Ces boutons servent à acheminer une partie du signal de chacun des canaux à une autre source, pour l'utilisation d'un processeur d'effets ou de retours de scène en parallèle. Les niveaux de départ AUX sont réglés à l'aide des boutons AUX 1 et AUX 2 de la voie 34, ainsi que par le bouton AUX 1 MASTER 46

En plus de servir de départs pour les effets et les retours, ils peuvent aussi générer des mélanges différents pour l'enregistrement et permettre le mode conférence (mix-minus). En utilisant AUX 1 en mode PRE ⑤, les niveaux de ces mélanges peuvent être régés indépendamment du GAIN de la voie. AUX 2 et AUX 1 (lorsqu'en mode post ⑤) sont des réglages post-coupe-bas, post-égalisation et post-gain. Ils déterminent donc le niveau de départ. AUX 1 en mode PRE n'est affecté que par les réglages EQ et LOW CUT. Les réglages PAN et GAIN n'ont aucune effet sur un départ en mode PRE (voir schéma ci-dessous). Le niveau de chacun des départs AUX peut être atténué au maximum en tournant le bouton complètement vers la gauche, accentué de 15 dB en le tournant complètement vers la droite, ou réglé au gain unitaire en le plaçant en position centrale. Les boutons AUX des canaux 5 à 12 déterminent la somme mono des signaux stéréo de la voie pour chaque départ AUX. Exemple : les voies 5 (L) et 6 (R) sont mélangées pour alimenter le bouton du départ AUX. Nous vous recommandons d'utiliser les réverbérations stéréo en mono, avec retard en stéréo. Nous pensons que bien des réverbérations "stéréo" ne font qu'ajouter un départ AUX qui ne modifie en rien le son. Il y a toutefois des exceptions, alors expérimentez. Si votre processeur d'effets est réellement stéréo, reliez AUX 1 à son entrée gauche et AUX 2 à son entrée droite.

Passons maintenant aux choses sérieuses...

Bouton MAIN MIX

Ce bouton détermine les niveaux des signaux envoyés aux sorties principales : XLR LEFT et RIGHT 14, Jacks 6,35 mm MAIN OUT 16 et connecteurs RCA TAPE OUTPUT 17. Toutes les voies et les retours AUX qui ne sont pas sur Mute ou réduits au maximum sont affectés par ce réglage.

Tournez-le complètement à gauche pour réduire au maximum, placez-le en position centrale pour le gain unitaire et tournez-le complètement à droite pour une accentuation de 10 dB. Vous n'aurez probablement pas besoin d'autant de gain, mais on ne sait jamais. C'est le bouton du réglage à réduire à la fin d'une chanson pour obtenir le fondu final.

Pour obtenir le moins de bruits parasites et de diaphonie possible, un circuit de mixage doit fonctionner à

très basse impédance. Cette console est donc équipée d'un circuit VLZ (Very Low Impedance), et son cordon secteur doit pouvoir lui délivrer beaucoup de courant. Voilà donc pourquoi les mélangeurs dotés d'adaptateurs secteur générent beaucoup de bruit : ces derniers ne peuvent pas alimenter un circuit VLZ.

Chez Mackie, la qualité sonore est bien plus importante que le coût d'un adaptateur secteur. Tous nos mélangeurs utilisent un circuit VLZ et une alimentation intégrée délivrant plus de courant que nécessaire, permettant ainsi des performances rivalisant avec celles des consoles de plus de 50 000 $!

38 Section SOURCE

Habituellement, le signal MAIN MIX est envoyé aux enceintes (en salle) ou à l'enregistreur (en studio). Mais qu'arrive-t-il si l'ingénieur souhaite écouter un autre signal? Avec la nouvelle 1202-VLZ PRO améliorée, l'ingénieur du son dispose de plusieurs options. Attachez-vous bien, nous arrivons à la partie compliquée.

Avec les touches SOURCE, vous pouvez écouter n'importe quelle combinaison des signaux MAIN MIX, ALT 3-4 et TAPE. Vous savez probablement ce qu'est le MAIN MIX. ALT 3-4 est un bus stéréo additionnel. TAPE est le signal stéréo provenant des Jacks RCA TAPE INPUT.

Une fois la sélection effectuée, la section SOURCE délivre des signaux stéreo aux sorties CONTROL ROOM et PHONES, de même qu’au VU-mètre. Lorsqu’aucune touche n’est sélectionnée, il n’y a aucun signal à ces sorties et aucune indication au VU-mètre.

La fonction SOLO échappe toutefois à cette règle 29. En effet, peu importe la touche sélectionnée dans la section SOURCE, lorsque la touche SOLO d'une voie est enfoncée, c'est uniquement le signal de cette dernière qui est envoyé aux sorties CONTROL ROOM et PHONES, et au VU-mètre de droite (celui de gauche est désactivé). Cela facilite la procédure de réglage des niveaux ①.

MISE EN GARDE: Le fait d'enfoncer les touches TAPE et ASSIGN TO MAIN MIX dans la section SOURCE peut générer du Larsen entre l'entrée

TAPE INPUT et la sortie TAPE OUTPUT. Assurez-vous que votre enregistreur n'est pas en mode d'enregistrement (sur pause ou non) ou de transmission aux moniteurs lorsque vous appuyez sur ces touches, ou faites en sorte que le bouton CONTROL ROOM / SUBMIX soit complètement à gauche (sur off).

Vous savez maintenant comment sélectionner les signaux destinés à la salle de contrôle ou au casque. À partir de ce point, les signaux passent tous par le même bouton

39 Bouton control room/submix

Ce bouton détermine le niveau des sorties stéréo CONTROL ROOM 30 et des sorties PHONES 18. Placez-le complètement à gauche (sur off) pour réduire le niveau au maximum, sur la position centrale pour le gain unitaire et complètement à droite pour l'accentuer de 10 dB.

Lorsque la touche MAIN MIX est sélectionnée dans la section SOURCE, ces signaux passent alors par deux réglages de niveau avant de se rendre à l'amplificateur ou au casque : le bouton MAIN MIX et le bouton CONTROL ROOM/SUBMIX. Ainsi, vous pouvez envoyer un niveau appréciable aux sorties MAIN OUT (avec le bouton MAIN MIX réglé sur "U"), et un niveau faible à l'amplificateur ou au casque (peu importe la position du bouton CONTROL ROOM/SUBMIX).

Lorsque les touches ALT 3-4 ou TAPE sont sélectionnées, ou que la fonction SOLO est activée, le bouton CONTROL ROOM/SUBMIX est le seul permettant de régler leur niveau (mis à part les réglages de la voie).

Peu importe la sélection, vous pouvez aussi utiliser les sorties CONTROL ROOM pour d'autres applications. Sa qualité sonore est aussi impeccable que celle des sorties MAIN OUT. Vous pouvez en utiliser une comme sortie MAIN MIX additionnelle, ce qui peut sembler ridicule puisqu'il y en a déjà trois. Celle-ci aurait toutefois son propre réglage de niveau. Si c'est ce que vous souhaitez, assurez-vous que la touche SOLO n'est pas enfoncée, car cela interrompt le signal sélectionné dans la section SOURCE.

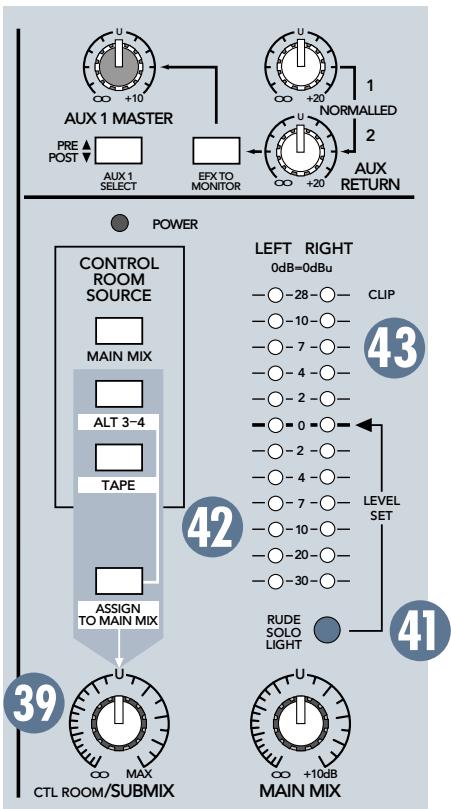

40 Mode SOLO pré-fader (PFL)

Le fait d'enforcer la touche SOLO 29 d'une voie provoque un changement radical : le signal sélectionné dans la section SOURCE est remplacé par le signal isolé (SOLO), qui apparaît aux sorties CONTROL ROOM et PHONES, ainsi que sur le VU-mètre de droite. Le niveau des signaux isolés peut être réglé avec le bouton CONTROL ROOM/SUBMIX. Le niveau des signaux isolés apparaisant sur le VU-mètre de droite 48 ne peut pas être modi

fixé, ce qui est préférible puisque cela permet de visionner le niveau réel de la voie sans tenir compte du niveau auquel s'effectue l'écoute.

"Pré-Fader" signifie que le signal est prélevé avant le bouton de GAIN du canal (pas tout à fait un Fader, c'est que nous trouvons le terme pré-bouton ridicule). Cependant, le signal est affecté par les réglages TRIM, LOW CUT et EQ, ce qui en fait l'outil par excellence pour inspecter rapidement les voies douteuses. Les réglages PAN et MUTE/ALT 3-4 de la voie n'ont aucun effet sur le signal isolé.

Remarque: Pour les voies stéréo 5 à 12, le signal isolé est la somme mono des signaux de gauche (impairs) et de droite (pairs) de la voie.

MISE EN GARDE : La fonction PRE-FADER SOLO préserve le signal avant le bouton de GAIN. Si le GAIN est

réglé sous le repère “U” (gain unitaire), la fonction SOLO envoie tout de même un signal de gain unitaire aux réglages CONTROL ROOM et PHONES, de même qu'au VU-mètre, ce qui peut provoquer des accentuations du niveau et des sursauts...

① Led RUDE SOLO

Cette LED a deux utilisations : vous rappeler qu’au moins une voie est en mode SOLO, et confirmer qu’il s’agit bien d’une console Mackie. Aucun autre fabricant ne se soucie d’indiquer que cette fonction est activée. Si vous travailliez avec un mélangeur dont la fonction SOLO est activée mais qu’aucune LED ne l’indique, vous pourriez l’oublier et penser que l’appareil est défectueux, d’où l’importance de la LED RUDE SOLO LIGHT. Elle est particulièrement utile pour les sessions nocturnes où les moniteurs sont désactivés.

Disons que vous êtes en plein concert. L'entracte approche et vous souhaitez faire jouer le signal d'un CD de musique apaisante afin de calmer la foule. Vous pensez alors : "Mon lecteur de CD est connecté aux entrées TAPE, mais le signal n'est pas envoyé aux sorties MAIN OUT !" Oh, mais au contraire. Enforcez tout simplement la touche afin de sélectionner le signal dans la section SOURCE, puis il passera par le bouton CONTROL ROOM/SUBMIX pour être ensuite acheminé au bus MAIN MIX, comme s'il s'agissait d'une autre voie stéreo.

Une autre application pratique de cette touche est qu'elle permet au bus ALT 3-4 devenir un sous bus du bus MAIN MIX, utilisant le bouton CONTROL ROOM/SUBMIX pour déterminer son niveau.

Effets secondaires : (1) Le fait d'enferrer cette touche permet d'acheminer les voies isolées au bus MAIN MIX, ce que vous pouvez ne pas du tout souhaiter. (2) Si la touche MAIN MIX est enfoncée dans la section SOURCE et que vous appuyez ensuite sur la touche ASIGN TO MAIN MIX, les signaux du bus MAIN MIX de la section SOURCE sont interconnectés pour réduire les risques de Larsen. De toute façon, qui pourrait bien pouvoir assigner le signal du bus MAIN MIX au bus MAIN MIX ?

43Vu-mètres - plusieurs afficheurs en un !

Le dispositif de mesure de la 1202-VLZ PRO comporte deux colonnes de douze LEDs. Sa simplicité peut induire en erreur, compte tenu des multiples signaux qu'il permet de surveiller.

Si aucune touche n'est enforcée dans la section SOURCE 38 et qu'aucune voie n'est en mode SOLO, les afficheurs demeurent inactifs.

Pour les activer, vous devez sélectionner une touche de la section SOURCE (ou enforcer une touche SOLO).

Pourquoi? Les afficheurs servent à afficher le signal avec lequel travaille l'ingénieur, et comme nous l'avons précisé, l'ingénieur se sert des sorties CONTROL ROOM ou PHONES. La seule différence reside dans le fait que bien que les niveaux d'écoute soient déterminés avec le bouton CONTROL ROOM/SUBMIX, les afficheurs affichent le signal SOURCE avant qu'il ne passe par ce réglage, représentant ainsi les faits tels qu'ils sont, même si vous n'écoutez pas du tout.

Grâce à la plage dynamique étendue de la 1202-VLZ PRO, vous pouvez obtenir un niveau satisfaisant avec des créées entre -20dB et +10dB, telles qu'affichées sur l'afficheur. Pour la plupart des amplificateurs, l'échage se produit à environ +10dB, et certains enregistreurs ne pardonnent pas non plus. Pour de meilleurs résultats, tentez de garder les créées entre "0" et "+7".

Vous êtes peut-être déjà un expert des niveaux d'utilisation +4 (+4dBu = 1,23V) et -10 (-10dBV = 0,32V). Ce qui permet de différencier les deux est la valeur

relative 0 dB VU (ou 0 VU) qui est sélectionné pour les afficheurs. Un mélangeur “+4”, recevant un signal de +4 dBu, indiquera 0 VU sur ses afficheurs. Un mélangeur “-10”, recevant un signal de -10 dBV, indiquera, croyez-le ou non, 0 VU sur ses afficheurs. 0 VU correspond donc à 0 dBu.

Au risque de créer de nouvelles normes, les mélangeurs compacts de Mackie répondent aux besoins de tous en présentant les choses telles qu'elles sont : un niveau de 0 dBu (0,775 V) à la sortie est indiqué par 0 dB VU sur les afficheurs. Comment simplifier davantage ? Au fait, le principal avantage des normes, c'est leur nombre.

Souvenez-vous que les afficheurs ne seront qu’à vous assurer que les niveaux sont convenables. Vous n’avez pas à les fixer du regard (à moins que vous ne le souhaitiez).

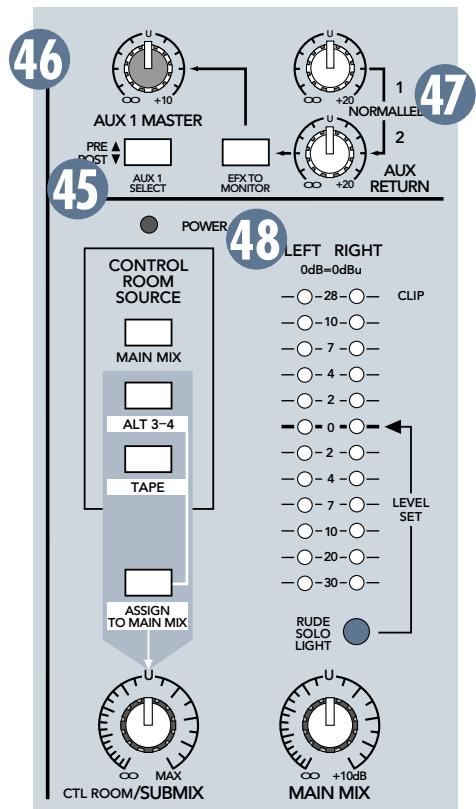

4 Connecteurs aux

Il n'y a pas de lien particulier entre les connecteurs AUX SEND 1 (ou 2) et AUX RETURN 1 (ou 2) en raison

de leur numéro. Il s'agit de deux entités complètement différentes avec le même nom.

Les connecteurs sends sont des sorties, alors que les connecteurs returns sont des entrées. Le bouton AUX 34 prévoie le signal du canal puis l'achemine aux sorties AUX SEND 21. Le signal AUX 1 passe par le bouton AUX 1 MASTER avant d’être acheminé à la sortie AUX SEND 1, et le signal AUX 2 est acheminé directement à la sortie AUX SEND 2.

Les sorties peuvent être reliées aux entrées d’une réverbération ou d’un autre appareil. Les sorties de cet appareil sont ensuite reliées aux connecteurs AUX RETURN du mélangeur. Ces signaux passent ensuite par les réglages de niveau AUX RETURN, puis sont finalement acheminés au bus MAIN MIX.

Le signal d'origine non affecté est donc routé des voies au bus MAIN MIX, et les signaux affectés sont acheminés des connecteurs AUX RETURN au bus MAIN MIX. Le signal non affecté et les signaux affectés sont ensuite mélangés ensemble pour créer un son superbe. Armé de cette connaissance, vous pouvez notamment entraîner dans le Monde des Auxiliaires.

4 Touche aux 1 SELECT (mon/pre ou POST)

À part de permettre d'utiliser un processeur d'effets, les sorties Aux Sends ont un autre rôle primordial, celui d'acheminer le signal aux retours de scène afin que les musiciens puissent entendre ce qu'ils font. Le départ AUX SEND 1 de la 1202-VLZ PRO peut permettre l'une ou l'autre de ces fonctions, tout dépendant de la position de cette touche.

Avec la touche AUX 1 SELECT relevée (désactivée), le départ AUX SEND 1 pré-lève le signal pré-Fader (GAIN) et avant le bus MUTE/ALT 3-4, ce qui implique que peu importe la façon dont vous manipulerez ces réglages alors qu'ils alimentent le bus MAIN MIX, le départ AUX SEND continue de dévier le signal. Il s'agit du moyen recommandé pour acheminer le signal aux retours de scène. Les réglages EQ affectent tous les départ aux AUX SEND.

Avec la touche enfoncée, le département AUX SEND 1 devient un département d'effets ordinaire, dont le signal est prélevé post-fader (GAIN) et après le bus MUTE/ALT 3-4. C'est une nécessité pour les départ d'effets, car les niveaux des signaux affectés doivent être les mêmes que ceux du signal non affecté.

Bouton aux 1 MASTER

Le bouton AUX 1 MASTER détermine le niveau général du signal AUX SEND 1, juste avant qu'il ne soit délivré à la sortie AUX SEND 1. Le niveau du départ AUX SEND 2 ne peut pas être réglé. Tournez le bouton complètement à gauche pour atténuer le signal au maximum, placez-le en position centrale pour le gain unitaire et tournez-le complètement à droite pour une accentuation de 10 dB. Comme avec certains autres réglages de niveau, il se peut que vous n'ayez jamais besoin d'autant de gain. Si un jour le besoin se présentait, vous serez heureux d'avoir choisi une console Mackie.

C'est habituellement le réglage qu'il faut monter lorsque le chanteur vous regarde, pointe son retour de scène du doigt et lève le pouce vers le ciel. Si son pouce pointait vers le bas, il faudrait réduire le niveau, mais ça ne se produit jamais...

Boutons aux returns

Ces deux boutons déterminent le niveau général des signaux traités connectés aux entrées STEREO AUX RETURN

Tournez-les complètement à gauche pour une atténuation maximale, placez-les sur la position centrale pour obtenir le gain unitaire et tournez-les complètement à droite pour une accentuation de 20 dB, pour les effets de faible niveau. Habituellement, ces boutons peuvent rester en position centrale, et les réglages du niveau de sortie du processeur d'effets sur leur position de gain unitaire (indiquée dans leur mode d'emploi). Si le résultat est trop fort ou trop faible, réglez le niveau de sortie du processeur, pas celui du mélangeur. Ainsi, les boutons du mélangeur demeurent en position centrale.

Les signaux passant par les réglages de niveau AUX RETURN sont acheminés directement au bus MAIN MIX 36, sauf pour une exception (voir paragraphe suivant). Les entrées AUX RETURN ne sont pas munies de touche MUTE/ALT 3-4, alors si vous souhaitez acheminer ces signaux au bus ALT 3-4, vous devez connecter les sorties du processeur d'effets à l'un des canaux stéréo 9, et appuyer sur la touche MUTE/ALT de cette voie.

48 Touche EFX TO monitor

La fonction activée par la touche EFX TO MONITOR est très simple. Si vous voulez ajouter de la réverbération ou du delay aux signaux des retours de scène, enfonsez cette touche. Le trajet du signal est toutefois plus compliqué:

Avec la touche relevée, les entrées AUX RETURN 1 et 2 fonctionnent normalement : elles acheminent les signaux au bus MAIN MIX. Avec la touche enfoncée, la sortie AUX RETURN 1 fonctionne encore normalement, mais l'entrée AUX RETURN 2 alimente la sortie AUX SEND 1 ② que le bus MAIN MIX.

Jusqu'à maintenant, avec la touche enfoncée, l'entrée AUX RETURN 1 alimenter le bus MAIN MIX, et l'entrée AUX RETURN 2, la sortie AUX SEND 1. Supposons que vous n'ayez qu'un seul processeur d'effets et que vous vouliez qu'il alimenter le bus MAIN MIX et la sortie AUX SEND 1. C'est là qu'intervient la normalisation.

49 Normalisation des entrées

La normalisation des entrées est une caractéristique que l'on trouve sur pratiquement toutes les consoles, les claviers et les processeurs d'effets. Ces connecteurs sont munis de broches à ressort se connectant aux broches du signal, mais lorsque un câble est inséré dans l'embase, cette connexion est interrompue.

Ces broches de normalisation peuvent être utilisées de diverses façons. La mention "LEFT (MONO)" signifie que si vous connectez un signal au connecteur gauche LEFT et que vous laissez le connecteur droit RIGHT libre, le signal est aussi acheminé à ce dernier grâce à la normalisation des entrées. Dès que vous connectez un câble au connecteur droit RIGHT, la connexion normalisée est alors rompue. Quel est le lien avec la touche EFX TO MONITOR? Les entrées AUX RETURN 1 sont normalisées aux entrées AUX RETURN 2. Si vous n'avez qu'un seul processeur d'effets, reliez-le à l'entrée AUX RETURN 1. Ne connectez rien à l'entrée AUX RETURN 2. Le signal alimentant les entrées AUX RETURN 1 est aussi acheminé aux entrées AUX RETURN 2. Enforcez la touche EFX TO MONITOR. Le bouton AUX RETURN 2 devient alors un bouton AUX SEND 1 additionnel pour le signal à l'entrée AUX RETURN 1. Une fois encore, l'entrée AUX RETURN 1 fonctionne normalement.

Félicitations ! Vous venez de découvrir tout ce qui concerne les fonctions de la 1202-VLZ PRO. Vous pouvez aller prendre un rafraîchissement, la suite du mode d'emploi peut attendre.

50 Modifications

La plupart d'entre vous trouveront que la 1202-VLZ PRO est parfaite telle qu'elle est. Mais pour les applications particulières, trois trajets de signal peuvent être pratiques sur la 1202-VLZ PRO. Si vous ne savez pas comment souder, demandez l'aide d'un technicien. Ce n'est PAS le bon moment pour apprendre!

• Modification A : la sortie AUX SEND 2 devient pré-Fader, pré-Mute plutôt que post-Fader, post-Mute.
• Modification B: les sorties AUX SEND 1 (en mode post) et AUX SEND 2 reçoivent le signal peu importe la position de la touche MUTE/ALT du canal, mais demeurent post-Fader (bouton GAIN).
• Modification C: la sélection MAIN MIX dans la section SOURCE préleve le signal stéréo avant le réglage de niveau MAIN MIX (pré) qu'après (post). Vous trouverez des instructions pour apporter ces modifications sur notre site www.mackie.com (cliquez sur Support), ou contactez le support technique au 1-800-258-6883.

Synoptique

Bruit du bus main mix

Avec 20Hz à 20kHz de bande passante, sortie Jack

6,35 mm Main Out, voies 1 à 4 assignées au bus Main Mix, bouton Trim réglé sur gain unitaire, aucune modification d'égalisation, voies 1 et 3 réglées à gauche, 2 et 4 à droite.

Boutons Main Mix et Gain au minimum : -100 dBu

Main Mix réglé sur gain unitaire, Gain au minimum: -86,5 dBu

(Rapport signal/bruit : 90 dB, référence : +4 dBu) Main Mix et Gain réglés sur gain unitaire : -84,5 dBu

Distorsion harmonique totale (DHT)

1kHzà+14dBu,20Hzà20kHz

Entrées Mic (avant points d'insertion) : 0,0007 %

Diaphonie

À 0 dBu, 1 kHz, 20 Hz à 20 kHz de bande passante, entrée ligne, sortie Jack 6,35 mm Main Out, Trim réglé sur gain unitaire.

Bouton Main Mix au minimum: -85 dBu

Touche Alt/Mute de voie enfoncée: -84 dBu

Bouton Gain du canal au minimum: -83 dBu

Réponse en fréquence

De n'importe quelle entrée vers n'importe quelle sortie

20 Hz à 60 kHz: +0 dB/-1 dB

20 Hz à 100 kHz: +0 dB/-3 dB

Niveau de bruit équivalent

Entre entrée Mic et sortie Insert Send, gain au maximum

Terminaison 150 Ohms: -129,5 dBm non pondéré

avec équerres optionnelles (RM1202-VLZ)

Taux de réjection de mode commun

Entre entrée Mic et sortie Insert Send, gain au maximum

1 kHz : Supérieur à -90 dB

Niveaux maximum

Entrées Mic :	+22 dBu
Entrée Tape :	+16 dBu
Autres entrées :	+22 dBu
Sorties XLR Main Mix :	+28 dBu
Autres sorties :	+22 dBu

Impédance

Entrées Mic :	1,3 kOhms
Retours Channel Insert :	2,5 kOhms
Autres entrées :	10 kOhms ou plus
Sortie Tape :	1,1 kOhms
Autres sorties :	120 Ohms

Baxendall aigu	±15 db à 12 kHz
Filtre médiums	±12 dB à 2,5 kHz
Baxendall grave	±15 db à 80 Hz

Alimentation

120 Vca, 50/60 Hz, 25 Watts

Poids

3kg

Dimensions

300mm× 284mm× 66mm

LOUD Technologies Inc. améliore en permanence ses produits par des pièces de meilleure qualité, et en améliorant ses méthodes de fabrication. Par conséquent, nous nous réservons le droit de modifier ces caractéristiques à tout moment sans préavis.

Les détails concernant la garantie sont traités dans la section Conditions de Garantie, page 35.

Si vous pensez que votre console 1202-VLZ PRO a un problème, veuillez faire tout ce qui est en votre pouvoir pour le confirmer avant d'appeler pour une réparation. Cela pourrait vous éviter la souffrance d'être privé de votre console.

Cela peut vous sembler évident, mais voici quelques petits trucs que vous pouvez vérifier.

Une voie ne fonctionne pas correctement

• La touche MUTE/ALT 3-4 est-elle dans la bonne position ? Le réglage de GAIN est-il monté ?
• Déconnectez les appareils des points d'insertion (canaux 1 à 4 seulement).
• Essayez la même source sur une autre voie, réglée exactement pareil.

Problème de sortie

Le réglage de niveau est-il monté ? - Si c'est une sortie MAIN OUT, déconnectez toutes les autres. Ainsi, si c'est la sortie Jack 6,35 mm Main out gauche, déconnectez les sorties RCA et XLR gauche. Si le problème disparaît, le mélangeur n'est pas la cause du problème. - Si c'est une sortie stéréo, inversez-les côtés. Ainsi, si une sortie gauche fait défaut, inversez les câbles gauche et droit au niveau de la console. Si le problème change de côté, la console n'est pas la cause du problème.

Bruit

• Réduisez les réglages GAIN et AUX RETURN au minimum, un par un. Si le son disparaît, le problème provient de la voie ou des appareils connectés, alors, déconnectez-les. Si le bruit disparaît, il était provoqué par ces appareils.

Pas d'alimentation

• Notre question préférée : Avez-vous appuyé sur l'interrupteur POWER ?
• Vérifiez le fusible 23.

Réparations

La réparation des produits Mackie est réalisée dans notre quartier général intergalactique à Woodinville dans l'état de Washington aux États-Unis. En dehors des États-Unis, merci de contacter votre distributeur local ou votre revendeur.

1. Merci de consulter la rubrique "détection des pannes" précédente.
2. Appelez votre distributeur local ou revendeur pour expliquer le problème et pour demander un numéro d'Autorisation de Retour. Ayez le numéro de série de votre 1202-VLZ PRO sous la main. Vous devez avoir un numéro d'Autorisation de Retour avant une réparation.
3. Gardez ce manuel et le câble d'alimentation. Nous n'en avons pas besoin pour réparer la console.
4. Emballez la console dans sa boîte d'origine. C'est TRES IMPORTANT pour une première protection.
5. N'oubliez pas d'y joindre une copie de la facture d'achat et une note avec votre nom, votre adresse, un numéro de téléphone et une description détaillée du problème, y compris la façon dont nous pouvons le reproduire.
6. Nous ferons tout pour que votre console soit réparée dans les délais. Ce paragraphe ne s'applique pas nécessairement aux réparations hors garantie.

Note : Vous devez une facture d'un distributeur ou revendeur/agréé Mackie pour bénéficier d'une réparation sous garantie.

Connecteurs XLR

Les consoles Mackie utilisent des connecteurs XLR femelle pour les entrées micro qui sont câblées comme suit : la broche 1 est reliée à la masse (blindage), la broche 2 au Plus ("point chaud" ou positif) du signal audio et la broche 3 au Moins ("point froid" ou négatif).

Figure A: Connecteurs XLR

du signal (Figure A). Ce câblage respecte tout à fait les normes de l'AES (Audio Engineering Society).

Utilisez un connecteur XLR male, comme ceux que l'on trouve sur les ca

cables de micro, pour la connexion au Jack XLR femelle.

Jacks stéréo et embases 6,35 mm

Les Jacks stéreo 6,35 mm offrent trois

Figure B: Jack 6,35 mm stéréo

points de contact. Ils sont utilisés pour les signaux symétriques et les casques stéréo. Voir Figure B. Ces Jacks peuvent être utilisés comme :

peuvent être utilisés comme :

• Connexion de casque stéréo et, moins fréquemment, de micros et d'entrées lignes stéréo. Lorsque les Jacks 6,35 mm sont câblés en stéréo, la pointe est connectée au signal de gauche, la bague à celui de droite et le corps est relié à la masse. Les mélangeurs Mackie n'acceptent pas la connexion directe de micros avec un seul Jack stéréo. Ils doivent avoir deux câbles (gauche et droit), qui peuvent être connectés dans les deux préamplis de micro.

Vous pouvez réaliser votre propre adaptateur pour micros stéréo. À l'aide d'un câble en "Y", reliez un Jack 6,35 mm femelle à deux connecteurs XLR, un pour le signal de gauche, l'autre pour celui de droite.

• Circuit mono symétrique. Lorsqu'un Jack 6,35 mm est symétrique, la pointe est connectée au Plus de la liaison (point chaud), la bague au Moins (point froid) et le corps à la masse (blindage).
• Circuit asymétrique Départ/Retour. Les Jacks 6,35 mm sur les connecteurs en "Y" sont connectés comme suit : la pointe au signal de départ (sortie du mélangeur), la bague au retour du signal (entrée du mélangeur), et le corps est relié à la masse (blindage).

Jacks mono et embases 6,35 mm

Les Jacks mono offrent deux points de contact (Figure C). Ils sont utilisés pour les signaux asymétriques, dans diverses applications. La pointe est connectée au signal audio, le corps à la masse. Voici quelques exemples :

• Micros asymétriques
• Guitares électriques et instruments électroniques
• Connexions à niveau ligne asymétriques

Figure C: Jack mono

Jacks 6,35 mm commutables

Les Jacks 6,35 mm peuvent être munis de commutateurs, qui sont actifs par l'insertion d’un câble. Ces commutateurs permettent d’ouvrir une boucle d’insertion, de changer le trajet du signal ou d’accomplir d’autres fonctions. Les Jacks du canal et du bus d’insertion, d’entrée et des retours AUX sont équipés de commutateurs. Ces commutateurs permettent aussi de relier les entrées à niveau ligne à la masse lorsqu’aucun câble n’est connecté.

La plupart du temps, le Jack doit être inséré jusqu'au fond pour activer le commutateur. Certains circuits Mackie, dans certaines circonstances, ne nécessitent qu'une insertion partielle. Voir Connexions spéciales des produits Mackie, plus loin dans cette section.

Connecteurs et embases RCA

Les connecteurs RCA (Figure D) sont souvent utilisés sur les équipements audio et vidéo grand public et pour plusieurs autres applications. Ils sont asymétriques comme les Jacks 6,35 mm mono (voir Figure C). Le signal est connecté à la pointe et la masse (blindage) est reliée au corps.

Figure D: Connecteur RCA

Asymétrisation des liaisons

Les équipements de studio, de sonorisation, etc., font appel à la fois à des connecteurs symétriques et asymétriques, ce qui peut poser un problème lorsque vous reliez un appareil symétrique à un appareil asymétrique.

• Lorsque vous connectez une sortie symétrique à une entrée asymétrique, assurez-vous que les Plus soient reliés et que le Moins de la liaison symétrique soit relié à la masse (blindage) de la liaison asymétrique. Dans la plupart des cas, la masse symétrique doit aussi être connectée à la masse de l'entrée asymétrique. Si vous rencontrez des problèmes de boucle de masse, déconnectez la masse du côté symétrique.
• Lorsque vous connectez une sortie asymétrique à une entrée symétrique, connectez les Plus ensemble. La masse de la liaison asymétrique doit être reliée au Moins et à la masse de l'entrée symétrique. En cas de problème de boucle de masse, essayez de déconnecter la masse de la liaison asymétrique de la masse de l'entrée symétrique, en connectant quand même la masse de la liaison asymétrique au Moins de l'entrée symétrique.

Dans certains cas, vous devez réaliser des adaptateurs spéciaux pour connecter vos équipements. Par exemple, vous pouvez réaliser un câble XLR symétrique femelle relié à un Jack 6,35 mm mono.

Connexions spéciales des produits mackie

Le câblage des Jacks tient compte des con

connexions symétrique à asymétrique. Par exemple, lorsqu'un Jack 6,35 mm mono est inséré dans une entrée Jack

Figure F

6,35 mm stéreo symétrique, il y a automatiquement asymétrisation de la liaison, et la connexion s'effectue. Lorsqu'un Jack 6,35 mm stéreo est inséré dans une entrée Jack 6,35 mm asymétrique, la bague (Moins) est automatiquement reliée à la masse (blindage).

Jacks stéréo pour câble d'insertion

Les câbles d'insertion Mackie sont dotés de trois Jacks stéreo 6,35 mm. Ils sont asymétriques et reçoivent les signaux de sortie (départ) et d'entrée (retour) du mélangeur par le même Jack (voir Figure F). Le corps sert de masse (blindage) pour les deux signaux. Le signal de départ du mélangeur en direction de l'appareil externe est connecté à la pointe, et le signal de retour de l'appareil vers le mélangeur, à la bague.

Utilisation du départ d'un jack

Si vous insérez un Jack mono 6,35 mm partiellement (jusqu'au premier clic) dans une embase d'insertion Mackie, le commutateur n'est pas activé et la boucle d'insertion n'est pas ouverte (permettant ainsi au signal du canal de poursuivre son trajet dans le mélangeur).

Figure E

Cela vous permet de prélever le signal du canal ou du bus à ce point du circuit sans interrompre l'utilisation en cours.

Si vous enfoncez le Jack stéréo 6,35 mm jusqu'au deuxième clic, le commutateur est alors activé et dévie le signal de sortie, ce qui interrompt le signal sur le canal. Voir Figure E.

REMARQUE: Évitez de surcharger ou de court-circuiter le signal prélevé, ce qui affecte le signal interne.

Entrées et retours stéréo : mono, stéréo, peu importe

Les entrées ligne stéréo et les retours stéréo AUX sont de bons exemples de la philosophie Mackie (que nous venons tout juste d'inventer) : un maximum de flexibilité avec un minimum de maux de tête. Les entrées et les retours sont donc automatiquement mono ou stéréo, tout dépendant de la façon dont vous utilisez les Jacks. Voici comment cela fonctionne :

Un signal mono doit être connecté à l'entrée ou au retour LEFT (MONO). Le signal sera routé aux voies gauche et droite du circuit du retour, et apparaîtra en plus au centre de la paire de bus à laquelle il est assigné, ou à une autre position, déterminée par le bouton PAN.

Un signal stéréo, sur deux Jacks, doit être connecté aux entrées ou aux retours LEFT (MONO) et RIGHT. Le commutateur dans le Jack d'entrée RIGHT désactive la fonction mono, et les signaux peuvent être en stéréo.

Un signal mono connecté à l'entrée RIGHT sera acheminé uniquement au bus de droite. Vous ne voudrez professionnellement utiliser cet effet sophistiqué uniquement que lors d'événements spéciaux (mariages, la fête d'anniversaire de Rush Limbaugh, etc.).

Multiconnecteurs et câbles en "y

Les multiconnecteurs ou les câbles en "Y" permettent de router le signal d'une sortie vers deux entrées ou plus, en utilisant de simples connexions en parallèle. Vous pouvez utiliser les multiconnecteurs et les câbles en "Y" avec les sorties des circuits symétriques et asymétriques.

Souvenez-vous : Ne utilisez ces câbles que pour diviser les sorties. Si vous neccess coupler les sorties, utilisez une seule console.

Cable d'insertion en "Y" Cable en "Y"

LEFT/MONO LEFT STEREO AUX RETURN

RIGHT 2

ALL BAL/UNBAL 2

L R TAPE INPUT

TAPE OUTPUT

BAL/UNBAL L R MAIN OUT

NOTES:

MIC1 YDR MIC PRE +	MIC2 YDR MIC PRE +	MIC3 YDR MIC PRE +	MIC4 YDR MIC PRE +	MACKIE. 1202-VLZ PRO 12-CHANNEL MIC/LINE MIXER WITH PREMIUM XDR™ MIC PREAMPLIFIERS Session: Date:
LINE IN 1 LOW CUT 75 Hz 18dB/OCT U 0 60" +15dB -45dB TRIM	LINE IN 2 LOW CUT 75 Hz 18dB/OCT U 0 60" +15dB -45dB TRIM	LINE IN 3 LOW CUT 75 Hz 18dB/OCT U 0 60" +15dB -45dB TRIM	LINE IN 4 LOW CUT 75 Hz 18dB/OCT U 0 60" +15dB -45dB TRIM	MONO L BAL OR UNBAL R LINE IN 5-6	MONO L BAL OR UNBAL R LINE IN 7-8	MONO L BAL OR UNBAL R LINE IN 9-10	MONO L BAL OR UNBAL R LINE IN 11-12

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFx

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EFX

AUX 1 MON/ EF×

AUX 1 MON/

Le mot de la fin

Que le générique défile ! Mode d'emploi écrit par Jeff Gilbert, d'après un brouillon de Ron Koliha, avec des segments empruntés par ci par-là. Mode d'emploi ensuite défiguré par le personnel du soutien technique de Mackie. Mode d'emploi composé sur un PC désuet à l'aide d'un traitement de texte bon marché, puis converti sous la forme de ce chef-d'œuvre à l'aide d'un Macintosh de 13 étages et 1000 Gigawhoppers par l'équipe publicitaire notoire de Mackie (Becky Priebe, tout particulièrement). Veuillez nous informer si vous trouvez une erreur ou si vous trébuchez sur un paragraphe déroutant. Merci d'avoir lu le mode d'emploi en entier (nous savons que c'est le cas, sinon vous ne liriez pas ceci).

"Mackie", le logo du "personnage qui court", "VLZ" et "XDR" sont des marques déposées de LOUD Technologies Inc. Les autres marques mentionnées sont des marques déposées de leurs propriétaires respectifs.

© 2003-2005 LOUD Technologies Inc. Tous droits réservés.

Conservez votre facture d'achat.

A. LOUD Technologies Inc. garantit les matériaux, la fabrication et le fonctionnement de ce produit sur une période de deux ans à partir de la date d'achat. Si un défaut est constaté sur les matériaux ou la fabrication, ou si le produit ne fonctionne pas correctement pendant la période de garantie, LOUD Technologies, selon les cas, réparera ou remplacera le produit. Cette garantie s'applique uniquement aux équipements vendus et livrés dans l'Union Européenne par LOUD Technologies ou ses distributeurs agréés. B. Le fait de ne pas s'enregistrer sur Internet, ou de ne pas renvoyer la carte d'enregistrement du produit n'annulera pas la garantie de deux ans. C. Les réparations et la maintenance des produits Mackie doivent être réalisées uniquement dans un Centre Technique Agréé Mackie (voir D ci-dessous). Une maintenance, des réparations ou des modifications non autorisées annuleront cette garantie. Pour obtenir des réparations sous cette garantie, vous devez disposer d'une copie de votre facture. Il est nécessaire d'établir une date d'achat afin de déterminer si votre produit est encore sous garantie. D. Pour obtenir une réparation depuis un Centre Technique Agréé Mackie:

1. Appelez votre distributeur ou revendeur Mackie pour connaître le nom et l'adresse du Centre Technique Agréé Mackie le plus proche.
2. Assurez-vous que vous disposez d'une copie de votre facture. Si vous ne la trouvez pas, le Centre Technique Agréé pourrait vous facturer les réparations, même si votre produit Mackie est toujours sous la garantie des deux ans.
3. Assurez-vous que le problème peut être reproduit. Si vous amenez votre produit Mackie dans un Centre Technique Agréé et qu'il ne trouve rien d'anormal, vous pourrez être facturé pour la main d'œuvre.
4. Si vous devez expédier votre produit au Centre Technique Agréé Mackie, faites-le en port payé dans son emballage d'origine.

E. LOUD Technologies et les Centres Techniques Agréés Mackie se réservent le droit de vérifier si les produits sont sujets à garantie avant de commencer la réparation ou le remplacement. LOUD Technologies et les Centres Techniques Agréés Mackie peuvent, selon les cas, réclamer une preuve de la date d'achat sous la forme d'une copie datée de la facture. La décision finale de la couverture de la garantie appartient uniquement à LOUD Technologies et à ses Centres Techniques Agréés Mackie.

F. Les produits Mackie renvoyés à LOUD Technologies et déclarés entrant sous la clause de garantie seront réparés ou remplacés dans les trente jours suivant la réception de la demande par LOUD Technologies. LOUD Technologies pourra utiliser des pièces recyclées pour la réparation ou le remplacement du produit. Les produits renvoyés à LOUD Technologies n'entrant pas sous la garantie seront réparés et renvoyés avec une facturation pour la main-d'œuvre, les matériaux, et les frais d'expédition et d'assurance. Les produits réparés sous garantie seront renvoyés en port payé par LOUD Technologies.

1. LOUD Technologies garantit toutes les réparations pendant 90 jours, ou pendant le reste de la période de garantie. Cette garantie ne s'étend pas aux dommages entrainés par une installation inappropriée, une mauvaise utilisation, un mauvais traitement ou à des intempéries. Cette garantie est reconnue uniquement si les sceaux d'inspection et le numéro de série sur l'unité n'ont pas été effacés.
2. LOUD Technologies n'assume aucune responsabilité pour la qualité ou la durée des réparations réalisées par les Centres Techniques Agréés Mackie.
3. Cette garantie est étendue à l'acheteur d'origine et à toute personne qui pourrait accueillir ce produit pendant la période de garantie. Une copie de la facture d'origine est nécessaire pour obtenir les réparations sous garantie.
4. C'est votre seule garantie. LOUD Technologies n'autorise aucune autre personne, y compris le distributeur ou le représentant, à assumer une responsabilité au nom de LOUD Technologies ou de faire une garantie pour LOUD Technologies Inc.

G. LA GARANTIE DONNEE SUR CETTE PAGE EST LA SEULE GARANTIE DONNEE PAR LOUD TECHNOLOGIES INC. ET REMPLACE TOUTES LES AUTRES GARANTIES, DONT LES GARANTIES MARCHANDES ET APPROPRIEEES POUR UN BUT PARTICULIER. LA GARANTIE DONNEE SUR CETTE PAGE DEVRA ETRE STRICTEMENT LIMITEE A DEUX ANS DEPUIS LA DATE D'ACHAT CHEZ UN DISTRIBUTEUR MACKIE AGREE. APRES EXPIRATION DE LA PERIODE DE GARANTIE, LOUD TECHNOLOGIES INC. N'AURA PLUS AUCUN OBLIGATION DE GARANTIE. LOUD TECHNOLOGIES INC. NE SERA PAS TENU RESPONSABLE DE TOUS DOMMAGES ACCIDENTELS, SPECIAUX OU SUITE A UN DEFAULT DU PRODUIT MACKIE.

16220 Wood-Red Road NE • Woodinville, WA 98072 • USA
