Type de produit	Enceinte amplifiée
Marque	MACKIE
Modèle	SRM450
Alimentation	Secteur (230 V ~ 50 Hz via embase IEC)
Niveau de pression sonore max	120 dB SPL
Entrée audio	Connecteur XLR femelle (symétrique, ligne ou micro)
Sortie audio	Connecteur XLR mâle (THRU, symétrique)
Gain du contrôle LEVEL	Jusqu'à 40 dB
Commutateur CONTOUR	+3 dB sous 100 Hz et au-dessus de 10 kHz (effet Loudness)
Commutateur LOW CUT	Coupe-bas à 75 Hz
Commutateur TIMED TURN-OFF	Allumage auto. si signal > -45 dBu ; extinction après 3 min de silence
Voyant POWER ON	Bleu (face avant et arrière)
Voyant SIGNAL PRESENT	Indique la présence d'un signal à l'entrée
Voyant PEAK	S'allume lorsque le circuit de compression est actif (approche du clip)
Voyant THERMAL	S'allume en cas de surchauffe
Alimentation fantôme	Non disponible (micros dynamiques uniquement ; condensateur avec alimentation propre)
Plaque ACCESSORY	Amovible pour modules futurs
Application	Sonorisation live, diffusion
Sécurité	Ne pas ouvrir ; ne pas exposer à l'humidité ; débrancher avant nettoyage
Entretien	Nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - SRM450 MACKIE

Comment brancher la SRM450 ?

Connectez la source audio (console, préampli, micro dynamique) sur le connecteur INPUT XLR. Réglez le potentiomètre LEVEL à fond à gauche avant de mettre sous tension. Branchez le cordon d'alimentation sur l'embase IEC, puis allumez la source et enfin la SRM450.

Quel type de microphone puis-je utiliser ?

Utilisez uniquement des microphones dynamiques sur l'entrée XLR. Les microphones à condensateur nécessitent leur propre alimentation car la SRM450 ne fournit pas d'alimentation fantôme.

Que fait le commutateur CONTOUR ?

Le commutateur CONTOUR ajoute 3 dB de gain dans les fréquences basses (sous 100 Hz) et aiguës (au-dessus de 10 kHz) pour un son plus percutant, particulièrement utile à faible volume.

Que fait le commutateur LOW CUT ?

Le commutateur LOW CUT active un filtre coupe-bas à 75 Hz pour réduire les bruits de scène (rumble) et les bruits de manipulation de microphone.

Comment utiliser la fonction Timed Turn-Off ?

Enfoncer le commutateur TIMED TURN-OFF active l'allumage automatique dès qu'un signal supérieur à -45 dBu est présent, et l'extinction automatique après 3 minutes de silence. Le voyant bleu en face avant indique l'état des amplificateurs.

Comment éviter l'allumage du voyant PEAK ?

Le voyant PEAK s'allume lorsque le circuit de compression est actif. Pour éviter un écrêtage excessif, baissez le niveau de la source ou le contrôle LEVEL de la SRM450. Un clignotement occasionnel est normal, mais un allumage fréquent indique un niveau trop élevé.

Puis-je relier plusieurs enceintes SRM450 ?

Oui, utilisez le connecteur THRU (XLR mâle) pour envoyer le même signal d'entrée à une autre enceinte active. Vous pouvez ainsi chaîner plusieurs SRM450.

Que faire s'il n'y a pas de son ?

Vérifiez que le contrôle LEVEL n'est pas à fond à gauche, que la source est allumée et non en mute, que le câble est correctement branché, et que la SRM450 est sous tension (voyant POWER allumé). Si nécessaire, réduisez LEVEL avant de vérifier.

Comment nettoyer la SRM450 ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de surchauffe ?

Le voyant THERMAL s'allume si la température interne est trop élevée. Mettez immédiatement la SRM450 hors tension et laissez-la refroidir. Assurez-vous que les ouïes de ventilation ne sont pas obstruées et que l'enceinte est installée dans un endroit bien aéré.

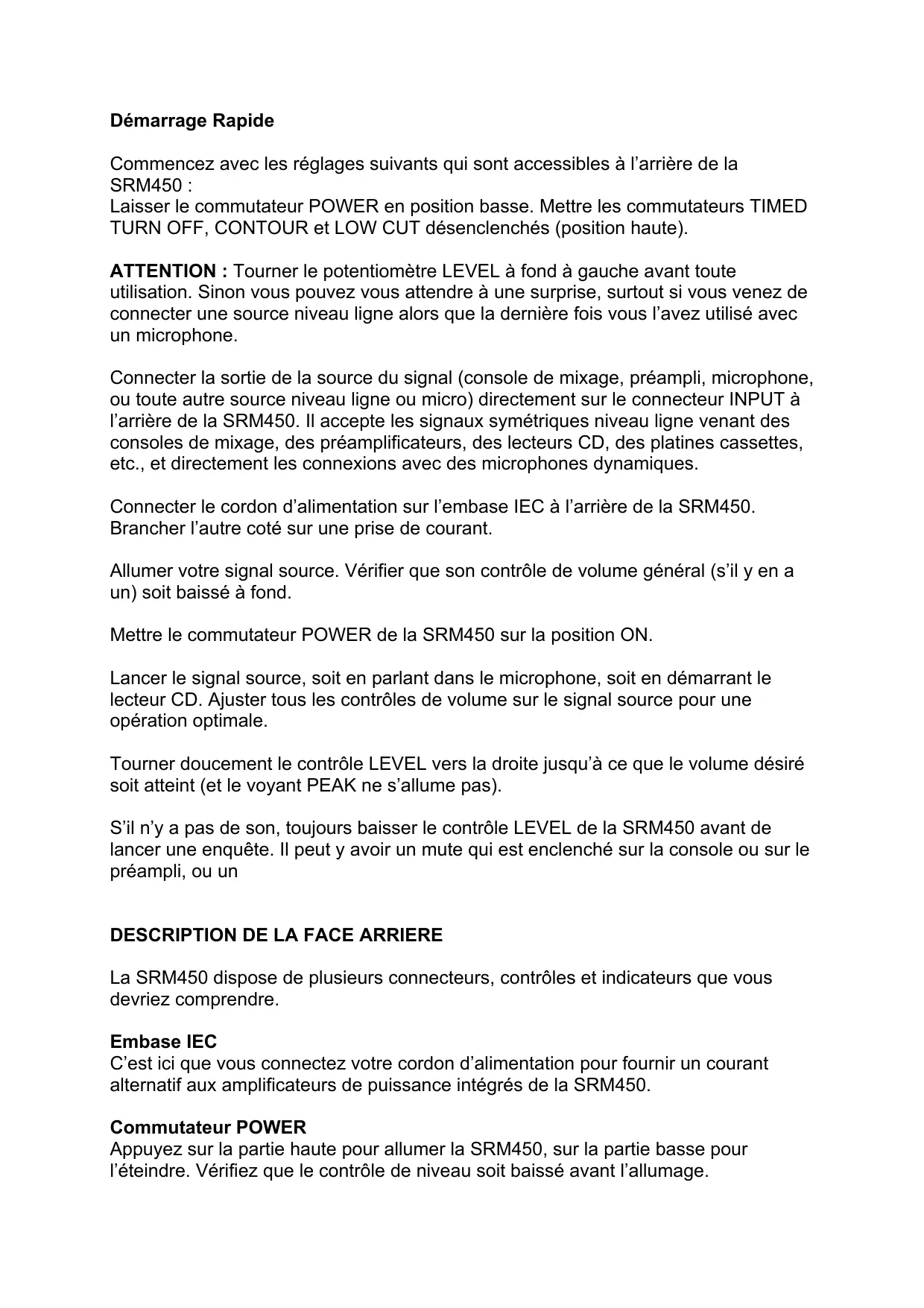

MODE D'EMPLOI SRM450 MACKIE

Commencez avec les réglages suivants qui sont accessibles à l'arrêt de la SRM450 :

Laisser le commutateur POWER en position basse. Mettre les commutateurs TIMED TURN OFF, CONTOUR et LOW CUT désenclenchés (position haute).

ATTENTION : Tourner le potentiomètre LEVEL à fond à gauche avant toute utilisation. Sinon vous pouvez vous attendre à une surprise, surtout si vous venez de connecter une source niveau ligne alors que la dernière fois vous l'avez utilisé avec un microphone.

Connecter la sortie de la source du signal (console de mixage, préampli, microphone, ou toute autre source niveau ligne ou micro) directement sur le connecteur INPUT à l'arrière de la SRM450. Il accepte les signaux symétriques niveau ligne venant des consoles de mixage, des préamplificateurs, des lecteurs CD, des platines cassettes, etc., et directement les connexions avec des microphones dynamiques.

Connecter le cordon d'alimentation sur l'embase IEC à l'arrière de la SRM450. Brancher l'autre côté sur une prise de courant.

Allumer signal source. Vérifier que son contrôle de volume général (s'il y en a un) soit baissé à fond.

Mettre le commutateur POWER de la SRM450 sur la position ON.

Lancer le signal source, soit en parlant dans le microphone, soit en démarrant le lecteur CD. Ajuster tous les contrôles des volumes sur le signal source pour une opération optimale.

Tourner doucement le contrôle LEVEL vers la droite jusqu'à ce que le volume désiré soit atteint (et le voyant PEAK ne s'allume pas).

S'il n'y a pas de son, toujours baisser le contrôle LEVEL de la SRM450 avant de lancer une enquête. Il peut y avoir un mute qui est enclenché sur la console ou sur le préampli, ou un

Description de la FACE arriere

La SRM450 dispose de plusieurs connecteurs, contrôles et indicateurs que vous devriez comprendre.

Embase IEC

C'est ici que vous connectez votre cordon d'alimentation pour fournir un courant alternatif aux amplificateurs de puissance intégrés de la SRM450.

Commutateur POWER

Appuyez sur la partie haute pour allumer la SRM450, sur la partie basse pour l'éteindre. Vérifiez que le contrôle de niveau soit basse avant l'allumage.

Voyant POWER on

Place juste au-dessus du commutateur POWER, il indique que vous SRM450 est prête pour le rock and roll. Le voyant bleu sur le devant de l'enceinte agit de la même façon.

Commutateur TIMED turnoff

Quand ce commutateur est enfoncé, les amplificateurs intégrés s'allument et se coupent en fonction de la présence ou de l'absence de signal. Un niveau de signal d'entrée de minimum -45dBu active la fonction allumage automatique. Une période de silence supérieure à trois minutes active la fonction extinction automatique. Le voyant bleu en face avant de l'enceinte reflète l'état des amplificateurs.

Voyant thermal

Cette LED s'allume lorsque la température excède

Commutateur contour

Enclencher ce commutateur actionne un filtrage qui fournit 3 dB de plus dans les fréquences basses et aiguës (sous 100Hz et au-dessus de 10kHz). Ceci procure un son avec plus de « punch » et plus vif pour la plupart des applications de musique « live ». Testez ce commutateur pour déterminer ce qui donne le mieux pour votre application. Il est spécialement utile à faible volume. En plus d'agir comme un commutateur Loudness qui fait ressortir les basses, il agit aussi sur les aigus.

Commutateur LOW CUT

Enclencher ce commutateur actionne un contrôle coupe-bas qui coupe les basses en dessous de 75Hz. Ceci est utile pour minimiser les bruits de scène (rumble) et des maniements de microphone.

Potentiomètre LEVEL

Il contrôle le niveau du signal à l'entrée des amplificateurs de puissance intégrés. Ce contrôle procure jusqu'à 40 dB de gain. Puisque le SRM450 incorpore un préamplificateur micro Mackie avec faible bruit et de classe mondiale, vous pouvez connecter soit un signal niveau ligne ou niveau microphone sur l'entrée.

Très important. Il n'y a pas d'alimentation fantôme. Ainsi vous devrez utiliser un microphone dynamique ou de type condensateur avec sa propre alimentation.

Consultez le guide de démarrage rapide pour les réglages du LEVEL. Dans la plupart des applications il sera en position normal (midi). Si vous avez un signal niveau ligne particulièrement élevé connecté à la SRM450, vous pourrez avoir besoin de tourner le contrôle LEVEL vers la gauche dans la partie LINE (9 heures). À l'inverse, si vous avez un signal très bas, vous aurez besoin de tourner le contrôle LEVEL vers la droite dans la partie MIC (3 heures).

Cette LED s'illumine chaque fois qu'il y a un signal présent au connecteur INPUT. Elle capture le signal juste devant le contrôle LEVEL. Ainsi si ce dernier est baisse, le voyant SIGNAL PRESENT travaille toujours.

Quand le niveau des signaux aux sorties de l'amplification approche du clip, un circuit de compression est activé pour réduire le signal d'entrée. Le voyant PEAK s'allume à chaque fois que le circuit de compression est actif. À l'heure actuelle, la SRM450 peut atteindre des niveaux de pression sonore de 120dB ou plus. Le voyant PEAK peut clignoter occasionnellement, mais s'il s'allume fréquemment ou continuellement, baisser soit le niveau de la console ou autre source de signal, soit le contrôle LEVEL de la SRM450.

Connecteur INPUT

C'est un connecteur XLR femelle qui accepte les signaux ligne ou micro, symétrique ou asymétrique.

Connecteur THRU

C'est un connecteur XLR male qui fournit exactement le même signal qui arrive sur le connecteur INPUT. Ce peut être un signal niveau ligne ou micro, symétrique ou asymétrique. Utilisez-le pour mettre en chaîne plusieurs enceintes actives ensemble avec la même source de signal.

Plaque ACCESSORY

Cette plaque amovible fournit la possibilité d'inverser de futurs modules d'accessoires.
