MODE D'EMPLOI DPS 780 L DURO
Copyright
Reproduction et polycopie - même sous forme d'extrait - uniquement avec l'autorisation de la société
MEISTER-WERKZEUGE
Werkzeugfabrik
Cette notice est intégralement protégée par la législation sur la propriété intellectuelle.
Toute utilisation sans l'accord de MEISTER WERKZEUGE en dehors des limites de la loi sur la propriété intellectuelle est illicite et passible de sanctions.
Ceci vaut en particulier pour les
reproductions, traductions, enregistrements sur microfilms, saisie et traitement dans des systèmes électroniques.
Déclaration de conformité CE
Nous déclarons que le produit désigné ci-après...

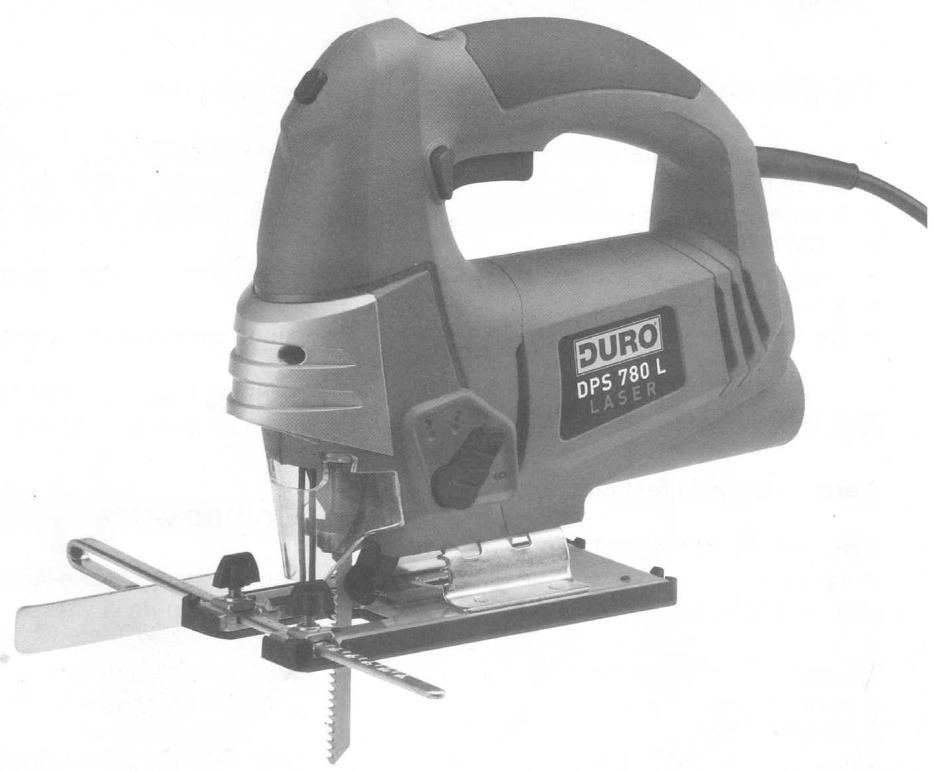

Scie sauteuse à mouvement pendulaire
Nr. 5906727/F
... est conforme aux directives suivantes:
98/37 EC
2006/95 EG
89/336 EEC
Normes harmonisées utilisées:
EN 60745-1:2003+A1
EN 60745-2-11:2003
EN 55014-1:2000+A1+A2
EN 55014-2:1997+A1
EN 60825-1:1994+A1+A2
EN 61000-3-2:2000+A2
EN 61000-3-3:1995+A1
1 - Étendue des fournitures 2 - Informations techniques 3 - Composants 4 - Usage conforme aux fins prévues 5 - Consignes générales de sécurité 6 - Consignes de sécurité spécifiques à l'appareil
7 - Montage et ajustages 8 - Fonctionnement 9 - Mode de travail 10 - Maintenance et protection de l'environnement 11 - Conseils de service
1 - Etendue des fournitures
1 Scie sauteuse pendulaire - Butée parallèle 3 lames de scie sauteuse 1 Clé de réglage 1 Adaptateur pour aspirateur Mode d'emploi - Certificat de garantie
Équipement laser
Classe de laser 2
Longueur d'onde 650 nm
Puissance de sortie < 1 mW
Sous réserve de modifications techniques.
Émissions sonores/vibrations
LPA : 91 dB(A), LWA : 105 dB(A). Vibrations de la main/du bras aw : 5,88 m/s2.
Caractéristiques techniques
| Alimentation | 230 V~/50 Hz |
| Puisance | 780 W |
| Vitesse en marche | |
| á vide | n0= 800-3000 min-1 |
| Course | 18 mm |
| Coupe en biais | 2 x 0-45° |
| Câble de | |
| alimentation | 300 cm |
| Poids | 2,19 kg |
3 - Composants
1 Commutateur Marche-Arrêt 2 Présélection de la vitesse 3 Bouton de blocage 4 Mouvement pendulaire 5 Câble d'alimentation 6 Protection de coupe 7 Raccordement pour dispositif 8 d'aspiration 9 Réglage de l'angle de coupe 10 Semelle de la scie avec plaque-patin en matière plastique
11 Butee parallèle 12 Adaptateur pour aspirateur 13 Clé à fourche 14 Logement de la lame avec système de changement rapide 15 Equipement laser 16 Objectif de sortie de la lumière laser (fig. 7) 17 Interrupteur Marche/Arrêt du laser 18 Lames de scie pour bois 19 Lame de scie pour métal
4 - Usage conforme aux fins prévues
Cette scie à guichet convient au sciage du bois, de métaux, de la céramique, de planches en matière plastique et en fibres minérales, dans le cadre des puissances de coupe indiquées et avec les accessoires appropriés. Ne pas utiliser la machine, les outils ou les éléments adaptables (respecter les instructions des constructeurs) dans le cadre de fonctions autres que celles pour lesquelles ils ont été consus. Tout les autres utilisations sont explicitement exclues.
Cet appareil est uniquement destiné à un usage dans le domaine domestique.
5 - Consignes générales de sécurité pour l'utilisation d'outils électriques
ATTENTION! Il est impératif de lire l'ensemble des instructions! La mauvaise observation des instructions ci-dessous peut entrainer des electrocutions, des incendies et/ou des blessures graves! La notion d'outil électrique utilisée ci-après se réfère aux outils électriques branchés au secteur (avec cable d'alimentation secteur) et aux outils électriques fonctionnant avec des
accus (sans câble d'alimentation secteur).
ATTENTION! Conserve soigneusement les présentes instructions!
Poste de travail
Veillez à ce que votre zone de travail soit propre et bien rangée. Le désordre et les zones de travail non éclairées peuvent entraîner des accidents. - N'utilisez pas l'appareil dans un environnement représentant un risque d'explosion, dans lequel se trouvent des liquides, des gaz ou des poussières inflammables. Les outils ÉLECTriques provoquent des étincelles qui peuvent enflammer la poussière ou les vapeurs. Tenez les enfants et toutes autres personnes à distance pendant l'utilisation de l'outil électrique. Un moment d'inattention peut vous faire perdre le contrôle de l'appareil.
Sécurité électrique
Le connecteur de branchement de l'appareil doit concorder avec la prise de courant. Le connecteur ne doit être modifié d'aucune manière. N'utilise pas de connecteur d'adaptation avec des appareils possédant une mise à la terre de protection. Des connecteurs non modifiés et des prises de courant adaptées réduisent le risque d'électrocution. - Évitez le contact corporel avec des surfaces mises à la terre telles que tuyaux et conduites, radiateurs, cuisinières ou réfrigerateurs. Le
Le risque d'électrocution est plus important lorsqu'il y a contact corporel avec la terre.
- Evitez le contact de l'appareil avec de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique accroit le risque d'électrocution.
- N'utilisez pas le câble à mauvais escient pour porter l'appareil, le suspendre ou retirer le connecteur de la prise. Tenez le câble à distance de la chaleur, d'huile, de bords acérés ou de pièces de l'appareil en mouvement. Les câbles endommagés ou emmêlés accroissent le risque d'électrocution.
- Si vous travailliez avec un outil électrique en plein air, utilisez uniquement des câbles de rallonge autorisés pour l'extérieur. L'utilisation d'un câble de rallonge autorisé pour l'extérieur réduit le risque d'électrocution.
Sécurité des personnes
- Demeurez vigilant, faites attention à ce que vous faites, ayez un comportement raisonnable pendant que vous travaillez avec un outil électrique. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation de l'appareil peut entraîner des blessures graves.
- Portez un équipement de protection personnel et portez toujours des lunettes de protection. Le port d'un
Équipement de protection personnel tel que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection auditive, suivant la nature et la mise en œuvre de l'outil électrique, réduit le risque de blessures.
- Évitez une mise en marche involontaire. Assurez-vous que l'interrupteur est en position «OFF» (Arrêt) avant de brancher le connecteur dans la prise. Si vous portez l'appareil en ayant le doigt posé sur l'interrupteur ou si l'appareil est allumé lorsque vous le branchez au secteur, des accidents peuvent se produire.
- Avant de mettre l'appareil en marche, retirez les outils d'ajustage ou les clés de serrage. Un outil ou une clé se trouvant dans une pièce d'appareil en rotation peut provoquer des blessures.
- Ne présumez pas de vos forces. Veillez à être bien d'aplomb et à ne pas perdre l'équilibre. Vous aurez ainsi un meilleur contrôle de l'appareil en cas de situations imprévues.
- Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Tenez vos cheveux, vos vêtements et vos gants à distance des pièces en mouvement. Les vêtements flottants, les bijoux ou les cheveux longs peuvent être happés par les pièces en mouvement. Si des dispositifs d'aspiration et de collecte de la poussière peuvent être montés, assurez-vous qu'ils sont raccordés et correctement utilisés. L'utilisation de ces dispositifs réduit les dangers dus à la poussière.
Maniement et usage prudents d'outils électriques
- Ne soumettez pas l'appareil à des contraintes excessives. Utilisez pour votre travail uniquement l'outil électrique qui convient. En utilisant l'outil électrique qui convient, vous travaillez moins et plus sûrement dans la plage de puissance indiquée.
- N'utilisez pas d'outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être allumé ou éteint est dangereux et doit être réparé.
- Retirez le connecteur de la prise de courant avant de procéder à des réglages de l'appareil, de replacer des accessoires ou de poser l'appareil pour ne plus vous en servir. Cette mesure de précaution empêche un démarrage involontaire de l'appareil.
- Conservez les outils électriques non utilisés hors de portée des enfants. Ne laissez pas les personnes non familiarisées avec l'appareil, ou n'ayant pas lu les présentes instructions, se servir de l'appareil. Les outils électriques sont dangereux quand ils sont maniés par des personnes non expérimentées.
- Entretenez l'appareil avec soin. Contrôlez que les pièces mobiles de l'appareil fonctionnent parfaitement et ne coincent pas, qu'aucune pièce n'est rompue ou déteriorée de telle manière que cela porte préjudice au bon fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont provoqués
par des outils électriques mal entretenus.
- Maintenez toujours les outils de coupe propres et acérés. Les outils de coupe soigneusement entretenus coincent moins fréquemment et sont plus faciles à manier. Utilisez l'outil électrique, les accessoires, les inserts, etc., conformément aux présentes instructions et de la manière prescrite pour le type d'appareil spécifique. Tenez compte à cet égard des conditions de travail et du type de travail à effectuer. L'utilisation d'outils électriques pour d'autres applications que celles qui sont prévues peut entraîner des situations dangereuses.
Service
- Faites uniquement réparer vos appareil par un personnel spécialisé qualifié et seulement avec des pièces de rechange d'origine. Vous garantissez ainsi que la sécurité de l'appareil est réservée.
6 - Consignes de sécurité spécifiques à l'appareil
- Remplacement de la lame de scie et ajustage du coussinet seulement lorsque la fiche secteur est débranchée.
- Pour fixer la clé d'ajustage sur la machine, n'utiliser que la fixation intégrée.
- La lame de scie doit absolument être bloquée de manière ferme dans la fixation. Vérifier de temps à autre si elle est serrée à bloc.
- Le coussinet de la scie doit être bien appuyé contre toute la surface.
- En cas de sciage de fibrociment, il peut y avoir formation de poussière nuisible à la santé. Prière de respecter les dispositions légales et les recommandations des fabricants.
- Si la conduite de branchement est endommagée, elle doit être remplacée par le fabricant ou son représentant du service après-vente pour éviter tout danger.
- Si le remplacement du câble d'alimentation est nécessaire, ceci doit être réalisé par le fabricant ou son agent pour éviter un danger.
Ne regardez pas le faisceau laser.
- Ne braquez pas le faisceau laser sur des personnes ou des animaux. N'utilisez pas le faisceau laser sur des matériaux très réfléchissants. Risque occasionné par la lumière réfléchie.
- Les réparations sur l'équipement laser sont exclusivement réservées à des spécialistes.
- N'introduisez jamais d'objets durs dans l'objectif laser (16).
- Nettoyez l'objectif laser avec un pinceau doux et sec.
Commande électronique de la vitesse/ présélection de la vitesse (fig. 1A)
Pour scier à une vitesse adaptée au matériel, la molette (2) peut se régler sur les positions 1 à 6 (soit entre 800 et 3000min^-1). Le commutateur MARCHE-ARRET permet d'enclencher et couper la scie sauteuse suivant besoin. La molette sert aussi à faire varier la vitesse en continu pendant l'utilisation.
Changement de la lame de scie
La machine est équipée d'un système de changement rapide de lame de scie ne demandant pas d'outil.
- Mettre en place la lame de scie (fig. 2A)
Relevez la protection de coupe (6), faites pivoter le levier (a) dans le sens de la flèche et maintenez-le en position. Introduisez la lame de scie dans le logement (b) et poussez-la jusqu'à la butée. Ce faisant, il faut que le dos de la lame de scie s'applique bien dans la gorge du galet de guidage (9). Relâchez le levier; il doit revenir en position d'origine pour verrouiller la lame de scie. Baissez la protection de coupe.
- Retirer la lame de scie (fig. 2C)
Relevez la protection de coupe (6), faites pivoter le levier (a) dans le sens de la flèche. C'est la force d'un ressort qui chasse la lame de scie hors du logement (b). Relâchez le levier.
Coupes en onglet et en biais (fig. 3)
En usine, la semelle (10) a été réglée sur la position médiane (0^). Pour régler la machine
sur les coupes en onglet et coupes obliques, desserrez les vis de retenue de la semelle à l'aide de la clé hexagonale mâle (13) (fig. 3), puis poussez la semelle en avant pour lui faire quitter la position dans laquelle elle a été réglée. Réglez l'angle de coupe en inclinant la lame vers la droite ou la gauche (8). Les angles d'inclinaison, et sont marqués; vous pouvez également désirer des valeurs intermédiaires. Serrez à fond la vis de retenue. Pour les coupes obliques, poussez la protection de coupe (6) jusqu'à la butée.
Amplitude du mouvement pendulaire (fig. 1+4)
L'amplitude réglable (4) du mouvement pendulaire (P) (Fig. 1) décrite par la lame de scie (de "I" pour les matériaux durs jusqu'à "III" pour les matériaux mous), lorsque combinée à un besoin adapté du nombre de courses, améliore l'harmonisation de la machine avec le matériel. Ceci maintient en même temps la lame de scie, améliore l'éjection des copeaux et réduit fortement le dégagement de chaleur du à la friction.
La commutation sur une autre amplitude est également possible pendant que la machine marche. Recommandations de réglages de l'appareil : voir Fig. 4.
Butée parallèle (fig. 1+5)
Faites passer la butée parallele (11) (Fig. 1), livre d'origine, dans le logement situé contre la semelle (10), immobilisez-la en position au moyen de deux vis (a) (fig. 5). La butée parallele permet de réaliser des coupes paralleles le long du bord de la butée.
Aspiration de la poussière (fig. 1)
Raccordez le tuyau d'aspiration de l'aspirateur ménager à l'ouverture d'aspiration (7) de la
scie sauteuse, utilisez si nécessaire l'adaptateur (12) fourni. Enforcez ce dernier fermement dans la rainure de guidage que compte l'orifice d'aspiration, puis immobilisez-le en position en lui imprimant une légère rotation à gauche (fig. 1c). Lorsque la protection de coupe se trouve en position abaissée, cela améliore l'efficacité d'aspiration de la poussière.
8 - Fonctionnement
Branchez la fiche secteur dans une prise. Mettez l'aspiration de la poussière en marche.
- Marche: appuyer sur le commutateur (1) et le maintenir
- Arrêt: relâcher le commutateur (1) Pour activer la marche permanente: Appuyez sur l'interrupteur (1), actionnez le bouton de blocage (3) selon la Fig. 6 et bloquez-le.
ATTENTION! Vous pouvez actionner le bouton de
verrouillage (3) des deux côtés! Pour cette raison, la machine est commode à utiliser aussi pour les gauchers.
Service continu ARRET: appuyer de nouveau sur le commutateur (1) - le bouton de blocage se débloque - puis le relâcher.
Équipement laser (fig. 7)
Le pinceau lumineux de l'équipement laser (15) facilite l'exécution des coupes rectilignes selon la fig. 8.
a) Le long d'une ligne de coupe tracée d'avance sur la pièce. b) En visant un point fixe marqué sur la pièce.
Suivant la lumière ambience, la portée du faisceau laser peut atteindre 65 cm env.
Le équipement laser (15) est activé et désactivé selon les besoins avec l'interrupteur MARCHE/ARRÉT (17).
Sciage
Ne pas exercer de pression excessive sur le matériel à découvert, afin d'éviter chauffage et destruction de la lame de scie. Poser les matériaux à découvert de faible épaisseur sur une plaque supplémentaire, afin d'amortir les vibrations et d'améliorer le résultat de découpe.
Sciage de pénétration en pente
S'il faut scier au milieu d'une pièce sans pouvoir percer un trou de démarrage dedans. Ramenez l'amplitude du mouvement pendulaire sur 0, desserrez la semelle, reculez-la complètement puis verrouillez-la en position. Machine en position inclinée et enclenchée, faites
glisser (a) la lame prudemment sur la piece (Fig. 5). Dès que la lame a perforé la piece, ramenez la machine en position normale et poursuivez le travail.
10 - Maintenance et protection de l'environnement
Oter régulièrement la sciure se déposant sur le boîtier, les ouvertures d'aération et les pièces mobiles; si nécessaire, débrancher la fiche secteur et essuyer à l'aide d'un chiffon humide. De temps à autre, légèrement huiler le rouleau de guidage prévu pour la lame de scie.
ATTENTION! Les outils électriques inutilisables ne doivent pas être jetés avec les déchets ménagers! Ils doivent être
acheminés à un point de collecte communal conformément aux dispositions locales pour être éliminés dans le respect de l'environnement.
11 - Conseils de service
- Conservez la machine, le mode d'emploi et les accessoires éventuels dans l'emballage original. Ainsi, vous aurez toutes les pièces et toutes les informations constamment à portée de main.
- Les appareils DURO ne nécessitant pratiquement aucune maintenance eils électriques. Se reporter aux instructions de service pour de plus amples détails.
- Les appareils DURO sont soumis à des contrô appareil à notre service après-vente.
- Une brève description de la panne peut faciliter la recherche de son origine et réduire le délai de réparation. Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.
- Dans le cas où il ne s'agit pas d'une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.
IMPORTANT! L'ouverture de l'appareil entraîne l'annulation de la garantie! IMPORTANT: Nous attirons expressément l'attention sur le fait que nous n'avons pas, suivant la
loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d'un changement de pièce, des pièces d'origine ou des pièces autorisées par nous n'ont pas été utilisées et que la réparation n'a pas été effectuée par MEISTER-WERKZEUG le service après-vente ou un spécialiste agréé! Il en va de même pour les pièces d'accessoires utilisées.
- Afin d'éviter un endommagement de l'appareil pendant son transport, l'acheteur est prié d'effectuer son envoi dans un emballage adapté ou dans l'emballage d'origine.
- Après expiration de la garantie, toutes les réparations d'appareils DURO seront assurées par notre service après-vente aux prix intéressants.
