Type de connexion	10Base-T vers 10Base-FL multimode
Vitesse de transmission	10 Mbps
Type de média	Cuivre et fibre optique multimode
Mode de fibre	Multimode
Interface réseau	RJ-45 et connecteur fibre
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Indicateurs LED	Non précisé
Protocole supporté	Ethernet 10Base-T/10Base-FL
Installation	Plug and play
Température de fonctionnement	Non précisé
Montage	Non précisé
Normes	IEEE 802.3
Garantie	Non précisé

FOIRE AUX QUESTIONS - FLST SMC

Comment installer le SMC FLST ?

Pour installer le SMC FLST, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et utilisez les outils recommandés.

Que faire si le SMC FLST ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, consultez le service après-vente.

Comment nettoyer le SMC FLST ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur de l'appareil. Évitez les produits abrasifs qui pourraient endommager la surface.

Le SMC FLST émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème mécanique. Éteignez l'appareil et débranchez-le. Contactez le support technique si le bruit persiste après redémarrage.

Quelle est la garantie du SMC FLST ?

Le SMC FLST est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

Où puis-je trouver des pièces de rechange pour le SMC FLST ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Vérifiez le site web du fabricant pour plus de détails.

Comment résoudre un problème de surchauffe avec le SMC FLST ?

Assurez-vous que l'appareil est correctement ventilé et qu'il n'est pas obstrué. Si le problème persiste, éteignez-le immédiatement et contactez le service client.

Puis-je utiliser le SMC FLST à l'extérieur ?

Le SMC FLST est conçu pour un usage intérieur. Évitez de l'utiliser à l'extérieur pour prévenir tout dommage dû aux intempéries.

MODE D'EMPLOI FLST SMC

Convertisseur de média

Guide d'installation

SMC-FLST

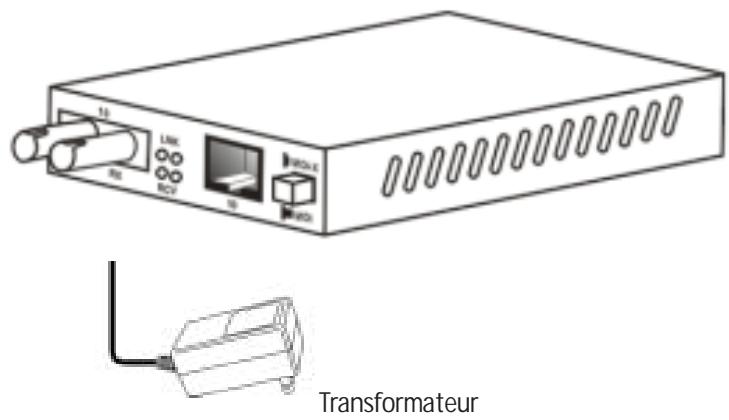

Contenu de l'emballage

L'emballage doit contenir les éléments suivants :

1 convertisseur de média 1 transformateur CA - 4 patins adhésifs - CD-ROM contenant le Manuel d'installation - Carte de garantie

REMARQUE: Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

• Conforme à la norme IEEE 802.3 10BASE-T/FL
• Bouton poussoir MDI / MDI-X pour port RJ-45
• Support du mode Half Duplex
• Témoins d'état pour le contrôle aisé de la configuration du réseau
• Fonctionnement jusqu'à une distance de 2 km
• Alimentation externe
• Conforme aux normes FCC Classe A et CE

PRÉSENTATION GÉNÉRALE

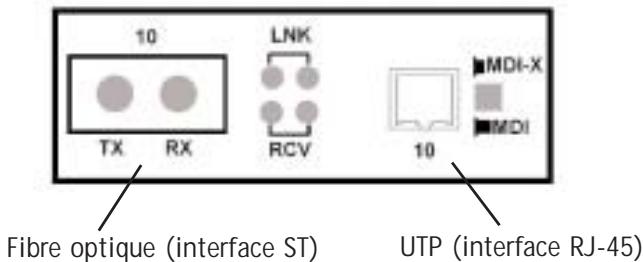

Vue de la façon avant

Vue de la façon arrête

Convertisseur de média 10BASE-T vers 10BASE-FL multi-mode

1. Installation

Il existe deux types d'installation :

Fixation murale - Fixez le convertisseur à l'aide de deux vis. Fixation à plat - Collez les quatre patins adhésifs comme indiqué dans la figure ci-dessous.

Vue d'arrêté du boîtier de fixation de l'unité

2. Configuration MDI / mdi-x

Pour la configuration MDI ou MDI-x, reportez-vous au TABLEAU 1.

TABLEAU 1

Unit	C blage	S lection
Concentrateur ou commutateur	Droit	S lectionner MDI-X
Concentrateur ou commutateur	Crois	S lectionner MDI
ETD (carte rseau NIC)	Droit	S lectionner MDI
ETD (carte rseau NIC)	Crois	S lectionner MDI-X

3. Mise en marche

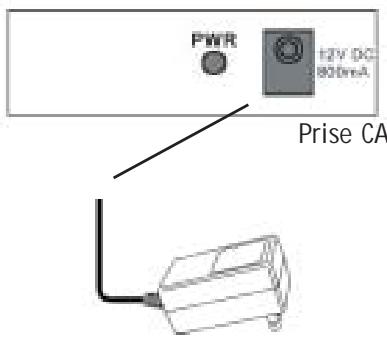

Branchez le câble du transformateur sur la prise d'alimentation CA (située sur la façade arrière). Branchez le transformateur sur une source d'alimentation. Le témoin lumineux PWR vert s'allume pour indiquer que l'appareil est sous tension.

1. Fonctions des témoins et liaisons
2. LNK - La lumière verte indique qu'une liaison est établie.
3. RCV - La lumière jaune indique la réception de données.
