SMP20T - Haut-parleur APART - Notice d'utilisation et mode d'emploi gratuit

Marque	APART
Modèle	SMP20T
Type de produit	Haut-parleur de surface 2 voies Hi-Fi
Woofer	5,25" à cône en papier enduit
Tweeter	Dôme soie 1"
Impédance	16 ohms / 100 V
Réglages de puissance (100 V)	2,5 - 5 - 10 - 20 watts (sélecteur à l'avant)
Puissance RMS (16 ohms)	40 watts
Puissance nominale AES	60 watts
Puissance RMS (100 V)	20 watts
Sensibilité	92 dB
Plage de fréquences	60 Hz - 20 kHz
Dispersion à 1 kHz	4 kHz
Utilisation	16 ohms (jusqu'à 4 en parallèle sur ampli 4 ohms) ou 100 V
Couleur	Blanc (peignable RAL sur commande minimum 12 pièces)
Installation	Coffret arrêt monté en premier, haut-parleur fixé par 4 vis cachées sous la grille
Résistance à l'humidité	Oui (cône papier enduit)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité excessive. Utiliser avec un amplificateur adapté.
Pièces détachées et réparabilité	Contacter le service après-vente APART pour toute réparation ou pièce détachée.

FOIRE AUX QUESTIONS - SMP20T APART

Comment installer le haut-parleur SMP20T ?

Fixez d'abord le coffret arrêt au mur ou au plafond. Ensuite, vissez le haut-parleur sur ce coffret à l'aide des 4 vis fournies, cachées par la grille avant.

Puis-je utiliser ce haut-parleur en extérieur ?

Le SMP20T résiste à l'humidité grâce à son cône en papier enduit, mais il n'est pas conçu pour une exposition directe à la pluie ou aux intempéries. Une utilisation en intérieur ou sous abri est recommandée.

Comment choisir entre 16 ohms et 100 volts ?

Utilisez le mode 16 ohms pour une connexion directe sur un amplificateur classique (jusqu'à 4 haut-parleurs en parallèle sur un ampli 4 ohms). Le mode 100 V est destiné aux installations sur ligne à tension constante, avec sélecteur de puissance (2,5/5/10/20 W).

Comment régler la puissance sur le transformateur 100 V ?

Le sélecteur se trouve derrière la grille du haut-parleur. Tournez-le sur la position souhaitée : 2,5 W, 5 W, 10 W ou 20 W. Assurez-vous que l'amplificateur est éteint avant toute manipulation.

Quelle est l'impédance en mode 100 V ?

En mode 100 V, l'impédance dépend du réglage de puissance : 4 kΩ (2,5 W), 2 kΩ (5 W), 1 kΩ (10 W) ou 500 Ω (20 W).

Puis-je peindre le haut-parleur SMP20T ?

Oui, il peut être peint dans n'importe quelle couleur RAL. Commandez la référence PAINT-CAB6 avec un minimum de 12 pièces. La peinture doit être adaptée aux plastiques.

Quels types d'amplificateurs sont compatibles ?

En 16 ohms, il est compatible avec tout amplificateur Hi-Fi acceptant une charge de 4 ohms (jusqu'à 4 en parallèle). En 100 V, utilisez un amplificateur 100 V avec puissance suffisante.

Quelle est la puissance maximale supportée ?

En 16 ohms, la puissance RMS est de 40 W et la puissance nominale AES de 60 W. En 100 V, la puissance RMS est de 20 W (programme 32 W). Ne dépassez pas ces valeurs.

Le tweeter est-il protégé ?

Le tweeter à dôme soie n'a pas de protection spécifique indiquée. Évitez les surcharges et les distorsions pour ne pas l'endommager.

Que faire si le son est déformé ou faible ?

Vérifiez les branchements, l'impédance et le réglage de puissance. Assurez-vous que l'amplificateur n'est pas en surcharge. Testez avec une autre source.

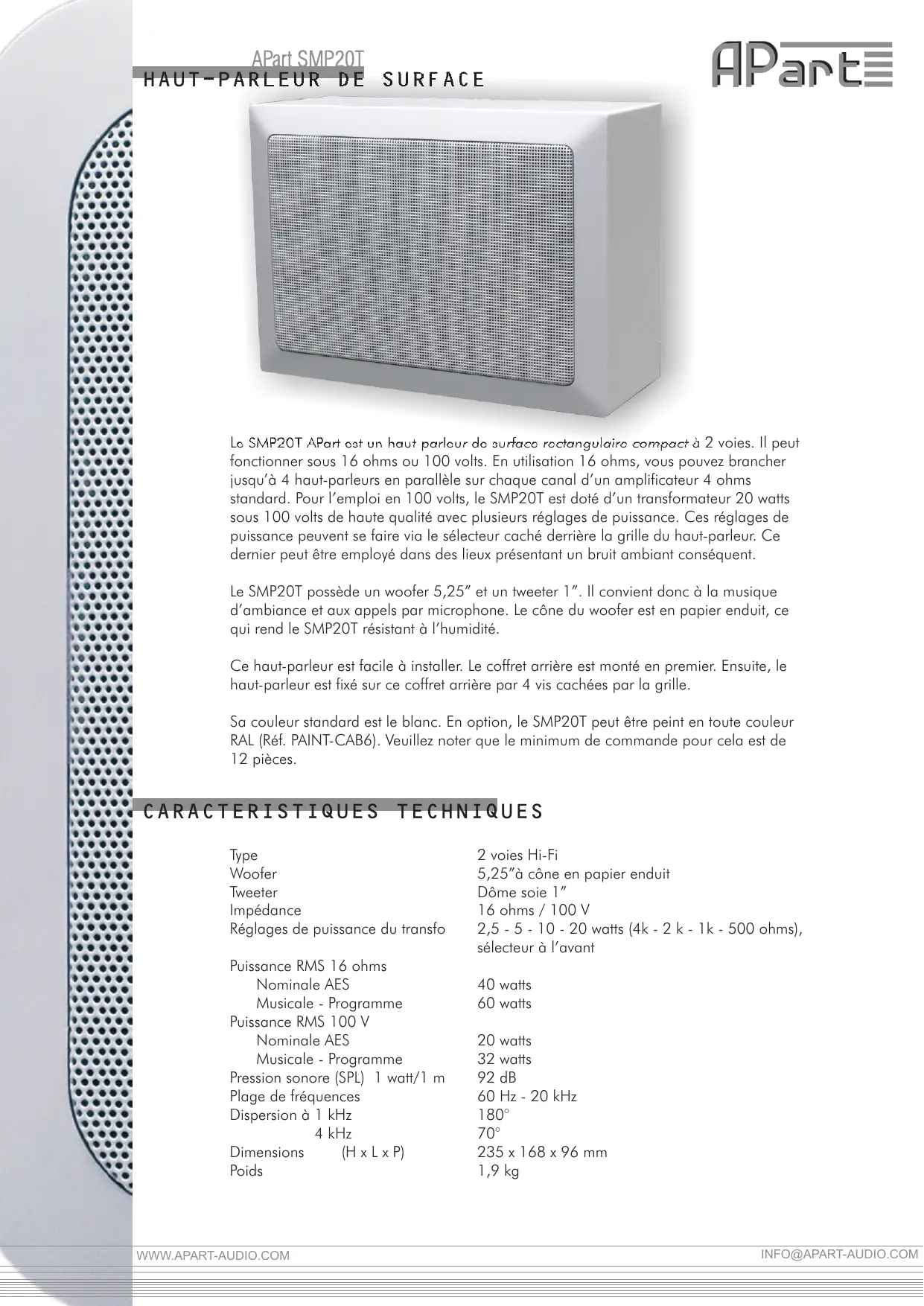

MODE D'EMPLOI SMP20T APART

Le SMP20T APart est un haut-parleur de surface rectangulaire compact à 2 voies. Il peut fonctionner sous 16 ohms ou 100 volts. En utilisation 16 ohms, vous pouvez brancher jusqu'à 4 haut-parleurs en parallèle sur chaque canal d'un amplificateur 4 ohms standard. Pour l'emploi en 100 volts, le SMP20T est doté d'un transformateur 20 watts sous 100 volts de haute qualité avec plusieurs réglages de puissance. Ces réglages de puissance peuvent se faire via le sélecteur caché derrière la grille du haut-parleur. Ce dernier peut être employé dans des lieux représentant un bruit ambiant conséquent.

Le SMP20T possède un woofer 5,25'' et un tweeter 1''. Il convient donc à la musique d'ambiance et aux appel par microphone. Le cône du woofer est en papier enduit, ce qui rend le SMP20T résistant à l'humidité.

Ce haut-parleur est facile à installer. Le coffret arrêt est monté en premier. Ensuite, le haut-parleur est fixé sur ce coffret arrêt par 4 vis cachées par la grille.

Sa couleur standard est le blanc. En option, le SMP20T peut être peint en toute couleur RAL (Réf. PAINT-CAB6). Veuillez noter que le minimum de commande pour cela est de 12 pièces.

Type

2 voies Hi-Fi

Woofer

5,25" à cône en papier enduit

Tweeter

Dôme soie 1"

Impedance

16 ohms / 100 V

Réglages de puissance du transfo

2,5 - 5 - 10 - 20 watts (4k - 2k - 1k - 500 ohms), sélecteur à l'avant

Puissance RMS 16 ohms

40 watts

Nominale AES

60 watts

Musicale - Programme

Puissance RMS 100 V

Nominale AES

20 watts

Musicales - Programme

32 watts

92 dB

Plage de fréquences

60 Hz - 20 kHz

Dispersion à 1 kHz

4 kHz
