Type de produit	Enceinte audio amplifiée (active + passive)
Marque	APART
Modèle	SDQ5PIR-W
Dimensions (enceinte active)	252 × 182 × 170 mm
Dimensions (emballage)	270 × 210 × 440 mm
Poids (enceinte active)	2,85 kg
Poids (enceinte passive)	1,75 kg
Poids total (jeu)	6,2 kg
Alimentation électrique	CA 230 V / 80 VA max
Fusible	1AT/250V
Puissance de sortie	2 × 30 W RMS
Bande passante	45 Hz - 20 kHz
Distorsion harmonique totale	< 0,07%
Rapport signal/bruit	90 dB
Entrées audio	Entrée A : mini-jack stéréo asymétrique ; Entrée B : bloc euro symétrique ; Entrée locale sur panneau mural optionnel
Réglages	Graves ±14 dB à 100 Hz, Aigus ±14 dB à 10 kHz, Balance ±31 paliers, Gain entrée 0-3 (+3,75 dB/palier)
Contrôle	Face arrière, télécommande infrarouge, RS-232, panneau mural optionnel
Extinction automatique	Oui, temporisation réglable via RS-232
Accessoires fournis	Cordon d'alimentation, télécommande IR, fil de connexion enceinte passive, fixations, mode d'emploi
Pile pour télécommande	CR2025 lithium 3 V
Température de fonctionnement	-10°C à +40°C
Humidité relative	10 à 90% sans condensation
Blindage magnétique	Oui, adapté pour proximité écrans plats

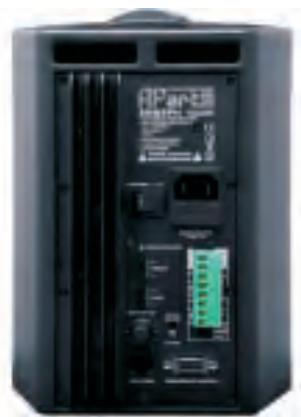

Connectique supplémentaire	Sortie pour enceinte passive, port RS-232, connecteur RJ45 pour panneau mural

FOIRE AUX QUESTIONS - SDQ5PIR-W APART

Comment brancher l'enceinte passive ?

Connectez l'enceinte passive à la sortie prévue à cet effet sur l'enceinte active à l'aide du fil de connexion fourni. Assurez-vous que les connections sont bien serrées.

Puis-je utiliser une télécommande ?

Oui, une télécommande infrarouge est fournie avec l'enceinte. Pointez-la vers le capteur IR situé sur la face avant ou arrière de l'enceinte active.

Comment régler l'extinction automatique ?

L'extinction automatique se règle via les commandes RS-232. Consultez le mode d'emploi pour la liste complète des commandes permettant de modifier la temporisation.

Quels types d'entrées audio sont disponibles ?

L'enceinte dispose de deux entrées : une entrée A asymétrique sur mini-jack et une entrée B symétrique sur bloc euro. Une entrée supplémentaire est possible via le panneau mural optionnel.

Quelle est la puissance de l'amplificateur ?

L'amplificateur stéréo délivre 2 x 30 watts RMS, suffisants pour une sonorisation de qualité dans une pièce de taille moyenne.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer l'enceinte. N'utilisez jamais de solvants ou de produits abrasifs. Débranchez l'appareil avant tout nettoyage.

Puis-je contrôler l'enceinte via RS-232 ?

Oui, l'enceinte intègre un port série RS-232 permettant un contrôle à distance. La liste complète des commandes est disponible dans le mode d'emploi.

Quelles sont les dimensions de l'enceinte active ?

L'enceinte active mesure 252 × 182 × 170 mm (L × H × P). Elle est compacte et s'intègre facilement dans divers environnements.

La télécommande utilise quelle pile ?

La télécommande infrarouge utilise une pile lithium CR2025 de 3 V. En cas de dysfonctionnement, remplacez-la par une pile de même type.

Y a-t-il un mode veille ? Quelle est la consommation ?

Oui, l'enceinte dispose d'un mode veille pour basse consommation. En fonctionnement normal, la consommation maximale est de 80 VA. En veille, elle est très réduite.

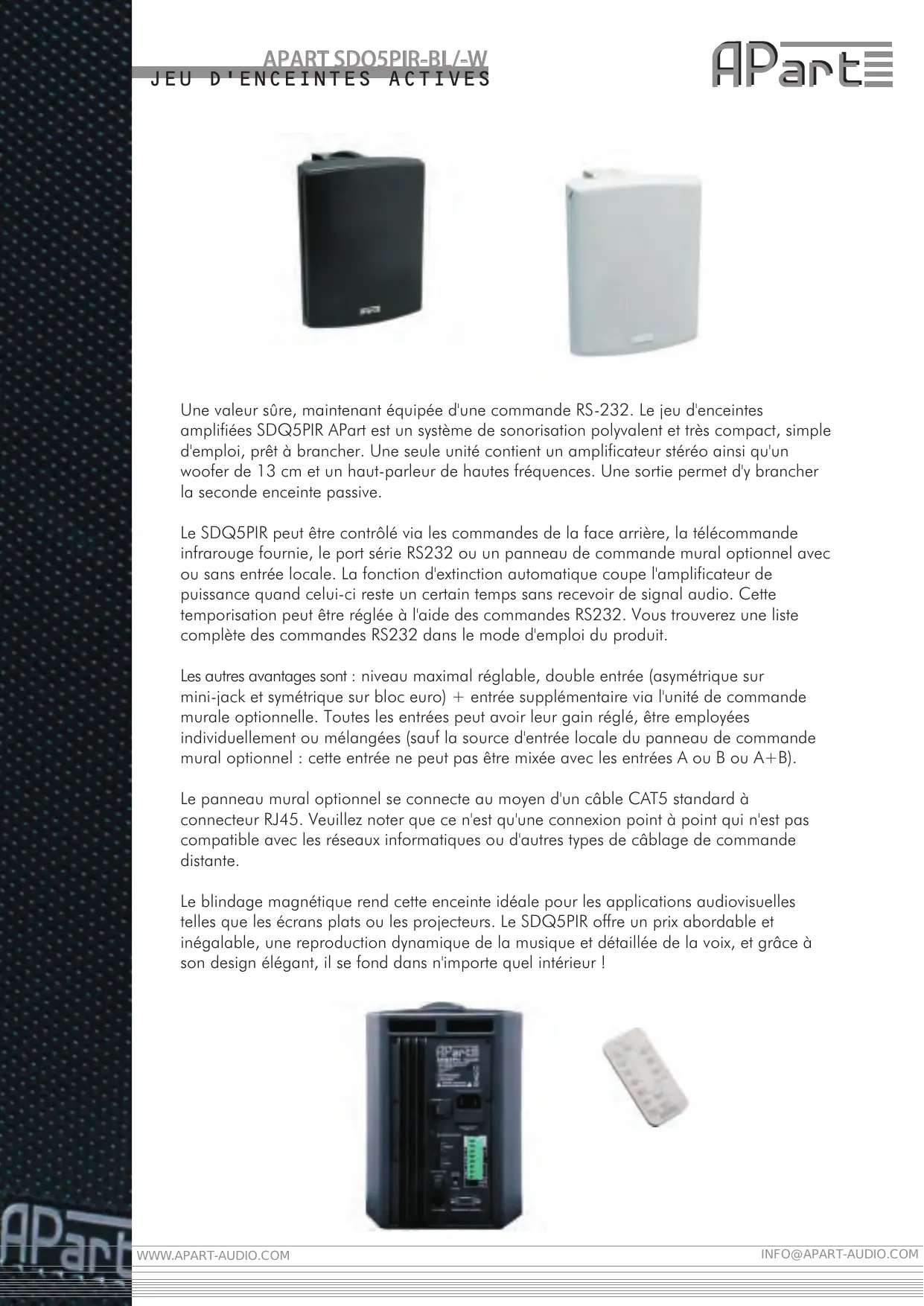

MODE D'EMPLOI SDQ5PIR-W APART

Une valeur sèrie, maintainant équipée d'une commande RS-232. Le jeu d'enceintes amplifiées SDQ5PIR APart est un système de sonorisation polyvalent et très compact, simple d'emploi, prêt à brancher. Une seule unité contient un amplificateur stéréo ainsi qu'un woofer de 13 cm et un haut-parleur de haute fréquences. Une sortie permet d'y brancher la seconde enceinte passive.

Le SDQ5PIR peut être contrôlé via les commandes de la face arrière, la télécommande infrarouge fournie, le port série RS232 ou un panneau de commande mural optionnel avec ou sans entrée locale. La fonction d'extinction automatique coupe l'amplificateur de puissance quand celui-ci reste un certain temps sans recevoir de signal audio. Cette temporisation peut être réglée à l'aide des commandes RS232. Vous trouvez une liste complète des commandes RS232 dans le mode d'emploi du produit.

Les autres avantages sont : niveau maximal réglable, double entrée (asymétrique sur mini-jack et symétrique sur bloc euro) + entrée supplémentaire via l'unité de commande murale optionnelle. Toutes les entrées peuvent avoir leur gain réglé, être employées individuellement ou mélangées (sauf la source d'entrée locale du panneau de commande mural optionnel : cette entrée ne peut pas être mixée avec les entrées A ou B ou A+B).

Le panneau mural optionnel se connecte au moyen d'un câble CAT5 standard à connecteur RJ45. Veuillez noter que ce n'est qu'une connexion point à point qui n'est pas compatible avec les réseaux informatiques ou d'autres types de câblage de commande distante.

Le blindage magnétique rend cette enceinte idéale pour les applications audiovisuelles telles que les écrans plats ou les projecteurs. Le SDQ5PIR offre un prix abordable et inégalable, une reproduction dynamique de la musique et détaillée de la voix, et grâce à son design élégant, il se fond dans n'importe quel intérieur !

Type d'enceinte :

Impédance de l'entrée A sur mini-jack :

Sensibilité de l'entrée A sur mini-jack :

Impédance de l'entrée symétrique B :

Sensibilité de l'entrée symétrique B :

Commande de graves :

Commande d'aigus:

Commande de balance :

Réglage de gain d'entrée :

Puissance de sortie :

Bande passante :

DHT:

Rapport S/B :

Alimentation électrique :

Fusible :

Température de fonctionnement :

Humidité relative :

Pile pour télécommande :

Accessoires fournis :

+/-14 dB à 100 Hz par paliers de 2 dB

+/-14 dB à 10 kHz par paliers de 2 dB

+/-31 paliers; 1,25 dB par palier

0 à 3; +3,75 dB par palier

2 x 30 watts RMS

45 - 20 000 Hz

<0,07%

90 dB

CA 230 V/80 VA max

Mode veille pour basse consommation

1AT/250V

252 × 182 × 170 ~mm

2,85 kg (enceinte active)

1,75 kg (enceinte passive)

6,2 kg (1 jeu)

270 × 210 × 440 ~mm

-10a+40°C

10 à 90% sans condensation

type CR2025 au lithium, 3 V

cordon d'alimentation,

fixations

mode d'emploi

télécommande infrarouge

fil de connexion
