PUBSET-2000BL - Système audio APART - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio complet pour bars, pubs, restaurants, clubs
Marque	APART
Modèle	PUBSET-2000BL
Amplificateur	PUBDRIVE-2400, 3 canaux (1 caisson + 2 satellites)
Puissance de sortie (canaux G&D)	200 W RMS sous 8 ohms, 300 W sous 4 ohms, 400 W sous 2,77 ohms
Puissance de sortie (caisson)	600 W RMS sous 8 ohms, 1000 W sous 4 ohms, 1400 W sous 2 ohms, 2000 W sous 1 ohm
Réponse en fréquence (système)	45 Hz - 20 kHz
Caissons de graves	2x SUB2400, passifs, woofers 10" double bobine, protection auto-réarmement
Enceintes satellites	2x MASK8BL, tweeter 1" HD à dôme soie, Protection Guard 3 niveaux
Pression sonore max (satellites)	124 dB crête
Pression sonore max (caissons)	125 dB crête
Dimensions de l'amplificateur	134 x 483 x 482 mm, 25 kg
Dimensions d'un caisson	700 x 450 x 352 mm, 30,4 kg
Dimensions d'une enceinte satellite	411 x 250 x 250 mm, 8,1 kg
Alimentation électrique	230 V, consommation max 2200 VA (4000 VA crête)
Protection intégrée	Protection Guard 3 niveaux, AP-limiteur, auto-réarmement sur tous les composants
Entrées audio	Mixte XLR/jack symétrique, XLR symétrique, entrée préampli RCA
Sorties enceintes	Speakon 4 contacts, câblés en parallèle
Usage	Intérieur uniquement
Nettoyage recommandé	Chiffon doux sec, éviter produits chimiques
Entretien	Vérifier connexions régulièrement, protéger de la poussière
Réparabilité	Pièces détachées disponibles via le service après-vente APART
Sécurité	Ne pas ouvrir l'appareil, débrancher avant entretien

FOIRE AUX QUESTIONS - PUBSET-2000BL APART

Comment brancher le système PUBSET-2000BL ?

Connectez l'amplificateur PUBDRIVE-2400 aux enceintes satellites MASK8BL sur les canaux G&D et aux caissons SUB2400 sur le canal dédié, en utilisant des câbles Speakon. L'entrée audio se fait via XLR ou RCA selon votre source.

Quelle puissance puis-je attendre des enceintes satellites ?

Les enceintes MASK8BL ont une puissance RMS de 200 watts et une puissance crête de 600 watts. Elles offrent une pression sonore maximale de 124 dB.

Comment régler le niveau des caissons de graves ?

Utilisez le contrôle de niveau du canal caisson sur l'amplificateur PUBDRIVE-2400. Le processeur intégré permet un réglage personnalisé du son.

Que faire en cas de déclenchement de la protection ?

Les protections sont à réarmement automatique. Réduisez le volume et vérifiez que les enceintes ne sont pas en court-circuit. Si le problème persiste, débranchez l'appareil et contactez le SAV.

Puis-je utiliser le système en extérieur ?

Non, le système est conçu pour un usage intérieur uniquement (classification IP non spécifiée pour l'extérieur). Exposez-le à l'humidité ou à la poussière risque de l'endommager.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la finition.

Quelle est l'impédance des caissons SUB2400 ?

Chaque caisson a une impédance de 2 x 8 ohms (double bobine). L'amplificateur peut les alimenter sous 2 ohms en parallèle pour une puissance maximale.

Puis-je ajouter des enceintes supplémentaires ?

Le système est optimisé pour son ensemble. L'ajout d'enceintes non prévues pourrait déséquilibrer le son et surcharger l'amplificateur. Consultez le manuel pour les extensions possibles.

Le système est-il compatible avec un ampli externe ?

Les enceintes sont passives et peuvent être utilisées avec d'autres amplificateurs compatibles en puissance et impédance. Cependant, les protections intégrées sont optimisées pour l'ensemble PUBSET.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du service après-vente APART. Consultez le site officiel ou contactez votre revendeur agréé.

MODE D'EMPLOI PUBSET-2000BL APART

Le PUBSET-2000BL APart est un système audio compact, complet et extrêmement puissant adapté aux bars, pubs, restaurants, tavernes, clubs, centres sportifs et autres. Le système PUBSET est un ensemble audio parfaitement équilibré. Sa qualité sonore, son exceptionnelle fiabilité sur le long terme et par-dessus tout une tarification abordable simplifieront votre quête d'une solution audio complète pour des applications allant de la musique d'ambiance à une musique de "niveau danse".

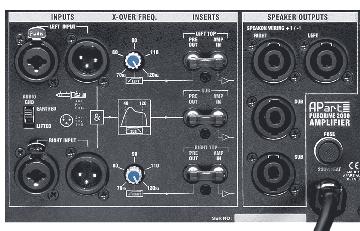

Le cœur du système est le PUBDRIVE-2400, un amplificateur à 3 canaux. Il dispose d'un canal pour caisson de graves et d'une sortie de canaux gauche et droit pour alimenter les enceintes satellites. Ses filtres répartiteurs (crossovers) et son limiteur AP®, associés à la qualité de ses composants surdimensionnés, en font un amplificateur à l'abri des défaillances. Les processeurs intégrés permettent un réglage adapté et personnalisé du son.

Les deux caissons de graves passifs large bande (Réf.: SUB2400) ont une réponse en graves incroyable par rapport à leur petite taille. Cette petite taille permet de plus facilement les masquer ou de les intégrer dans l'aménagement intérieur. Les woofers de 10'' à double bobine vous apportent punch et puissance dans les graves. Le système de protection interne à réarmement automatique contribue à la fiabilité du système.

Dernier point, mais pas le moindre, les enceintes satellites MASK8BL se marient parfaitement avec ces SUB2400 noirs. Ces enceintes satellites en bois ont un son Hi-Fi proche de la qualité d'un moniteur de studio, même à haut niveau de puissance. Les enceintes existent en noir et en blanc. Le dispositif Protection Guard® à 3 niveaux avec fonction de réarmement automatique protège les enceintes contre les défaillances.

Des systèmes de protection étendue ont été intégrés dans tous les composants (caissons de graves, satellites et amplificateur) et le fait que les enceintes et l'amplificateur aient été développés pour un emploi conjoint donne un système de sonorisation à l'abri des pannes, 24 heures sur 24, 7 jours sur 7. Ainsi les visiteurs peuvent bénéficier d'un son dynamique de qualité et, de l'autre côté de la barrière, ceux qui ont installé le système peuvent dormir sur leurs deux oreilles sans avoir à effectuer d'interventions de maintenance urgentes!

Enceinte

Woofer

Tweeter

Impedance

Puissance RMS

Nominale AES

Musicale - Programme

Crête dynam. (coupe-bas)

Système de protection

Pression sonore maximale en crête

Plage de fréquences

Dispersion

Classification IP

1" HD à dôme soie sur guide d'onde

200 watts

300 watts

600 watts

Protection Guard 3 niv., auto-réarmement

93 dB

124 dB

60 Hz - 20 kHz

80^ H × 80^ V

Intérieur uniquement

411 x 250 x 250 mm

8,1 kg

SUB2400

Bois (MDF)

2 × 10'' longue course

Double bobine, 2 x 8Ω

2 x 300 watts

2 x 400 watts

2 x 600 watts

Auto-rearmement

95 dB

125 dB

45 Hz - 150 Hz

Intérieur uniquement

700 × 450 × 352 mm

30,4 kg

PUBDRIVE-2400

Type

Entrée

Sortie de renvoi

Sortie pour enceinte

Puissance RMS de sortie (can. G & D)

8 ohms

4 ohms

2,77 ohms

Puissance RMS de sortie (can. caisson)

8 ohms

4 ohms

2 ohms

1 ohm

Réponse en fréquence

Caisson

Facteur d'amortissement 8 Ω, f = 1 kHz

Caisson

Distorsion d'intermodulation (DIM)

Distorsion harmonique totale (DHT)

Rapport signal/bruit (22 Hz - 22 kHz)

Sensibilité (volume maximal)

Sortie préampli

Entrée ampli

Liminetur

Suppression de masse

Alimentation électrique

Consommation électrique

Au repos

Mixte XLR/jack symétrique 20 kohms

XLR symétrique 20 kohms

Speakon 4 contacts 1 + / 2+, 1 - / 2- câblés en parallèle

En continu

Dynamique

60 Hz - 7 kHz, 4:1 Demi-puissance : 0,1%

20 Hz - 20 kHz, Demi-puissance : 0,1%

100dBA

0 dB

Cinch (RCA)

Cinch (RCA)

Limiteur étendu AP-limiter®

Par commutateur externe à l'arrière

230V

40 VA

2200 VA

4000 VA

134 × 483 × 482 mm

25 kg
