PANODUR - Baignoire LAZER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Baignoire
Marque	LAZER
Modèle	PANODUR
Matériau principal	Acrylique
Dimensions (L x l x H)	170 x 70 x 40 cm
Capacité	180 litres
Poids à vide	30 kg
Poids en charge max	200 kg
Fonctions principales	Bain classique, relaxation
Type d'alimentation	Aucune (baignoire non motorisée)
Accessoires inclus	Tablier en teck, plinthe, fixations, velcros
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant non abrasif
Sécurité	Anti-dérapant intégré
Installation	Nécessite un espace au sol et un raccordement à l'évacuation
Pays de fabrication	France
Garantie	2 ans
Certifications	CE, NF
Pièces détachées disponibles	Oui, joints, tablier, fixations
Réparabilité	Indice de réparabilité: 8/10
Couleur	Blanc
Forme	Rectangulaire

FOIRE AUX QUESTIONS - PANODUR LAZER

Quelles sont les dimensions de la baignoire LAZER PANODUR ?

Les dimensions standard sont de 170 cm de longueur, 70 cm de largeur et 40 cm de hauteur. Veuillez vérifier les mesures exactes sur la fiche technique fournie avec votre produit.

Comment nettoyer et entretenir la baignoire PANODUR ?

Utilisez un chiffon doux et un nettoyant non abrasif adapté aux surfaces acryliques. Évitez les éponges abrasives et les produits chimiques agressifs. Rincez abondamment à l'eau claire après chaque utilisation.

La baignoire LAZER PANODUR est-elle livrée avec un tablier ?

Oui, le modèle PANODUR est livré avec un tablier en teck à monter soi-même. La notice de montage détaillée est incluse dans l'emballage.

Est-il possible d'installer une balnéothérapie sur cette baignoire ?

La baignoire PANODUR est conçue pour recevoir des équipements de balnéothérapie optionnels. Consultez la notice pour l'installation des grilles d'aération ref. 1126254.

Quel est le poids maximum supporté par la baignoire ?

Le poids total en charge (baignoire + eau + utilisateur) ne doit pas dépasser 200 kg. Le poids à vide de la baignoire est d'environ 30 kg.

Comment poser le tablier de la baignoire PANODUR ?

Suivez les étapes de la notice fournie : repérez le bord extérieur de la baignoire, découpez les modules à la bonne largeur et hauteur, fixez la plinthe au sol, puis installez les modules en utilisant les velcros et tournettes fournis. Terminez par le joint adhésif en haut.

La baignoire est-elle garantie ?

Oui, la baignoire LAZER PANODUR bénéficie d'une garantie de 2 ans contre tout défaut de fabrication. Conservez votre facture d'achat.

Quels sont les accessoires inclus avec la baignoire ?

L'emballage contient la baignoire, le tablier en teck avec ses fixations (équerres, vis, chevilles, velcros, tournettes, joint adhésif) et la notice de montage.

Puis-je utiliser des produits de nettoyage en spray ?

Évitez les sprays contenant de l'alcool ou des solvants. Privilégiez un savon doux dilué dans de l'eau tiède et un chiffon microfibre.

Où puis-je trouver des pièces de rechange pour ma baignoire PANODUR ?

Les pièces détachées (joints, fixations, tablier) sont disponibles auprès de votre revendeur LAZER ou sur le site officiel. Utilisez la référence PANODUR pour commander.

MODE D'EMPLOI PANODUR LAZER

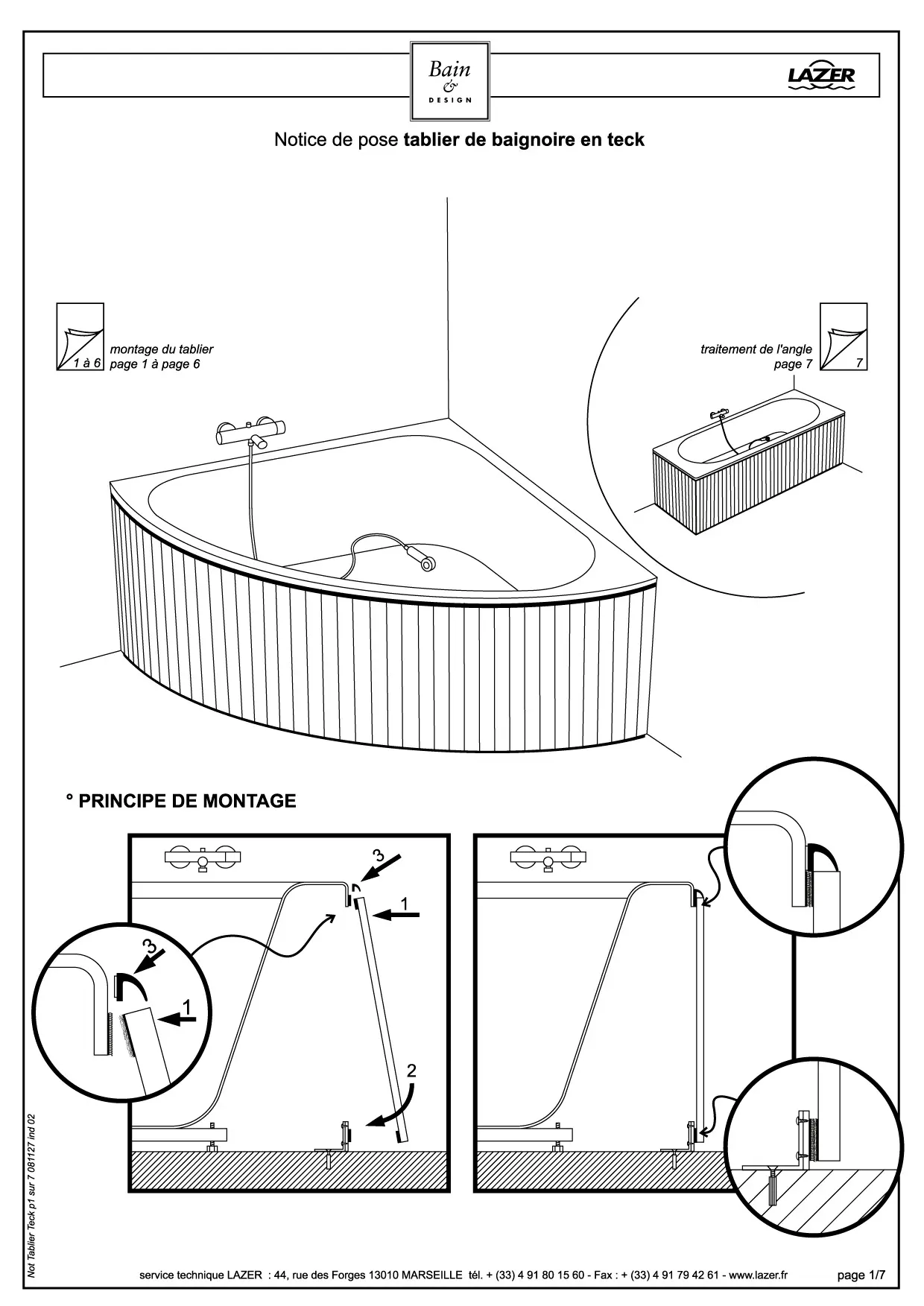

Notice de pose du tablier de baignoire en teck

Principe de montage

Notice de pose du tablier de baignoire en teck

module tablier	plinthe	équre de fixation	joint adhésié	cheville universelle	vis 5 x 25 mm	vis 3.5 x 6.5 mm
boucle	crocet
velcro côté boucle	velcro côté crochet	Tournette	vis de fixation pour tournette	clou de tapissier	pince de maintainien	gabarit de marquage

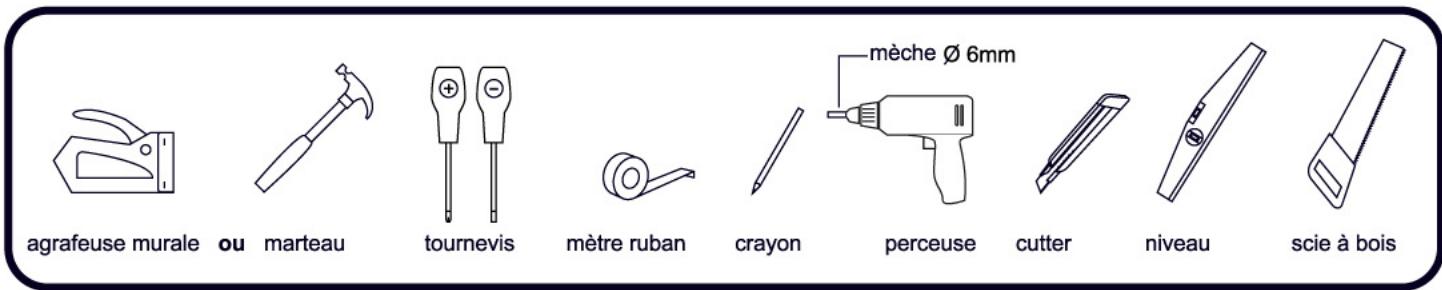

Pour réaliser le montage, se munir des outils suivants

° ETAPES De montage

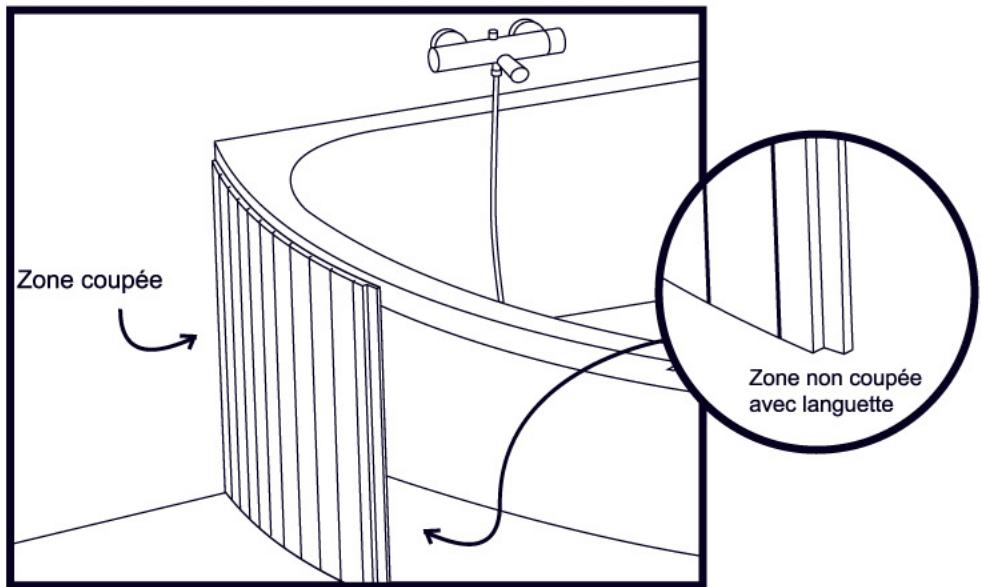

Avant de commencer le travail de montage, il est conseillé de bien déterminer l'orientation du premier module. La zone coupée sera côté mur et la zone non coupée doit partager la languette orientée vers l'extérieur de manière à pouvoir poser le deuxième module.

Démarrer à droite ou à gauche en fonction de la partie de la baignoire que vous pouvez rendre accessible en premier. Le démontage se fait dans l'ordre inverse du montage.

Notice de pose du tablier de baignoire en teck

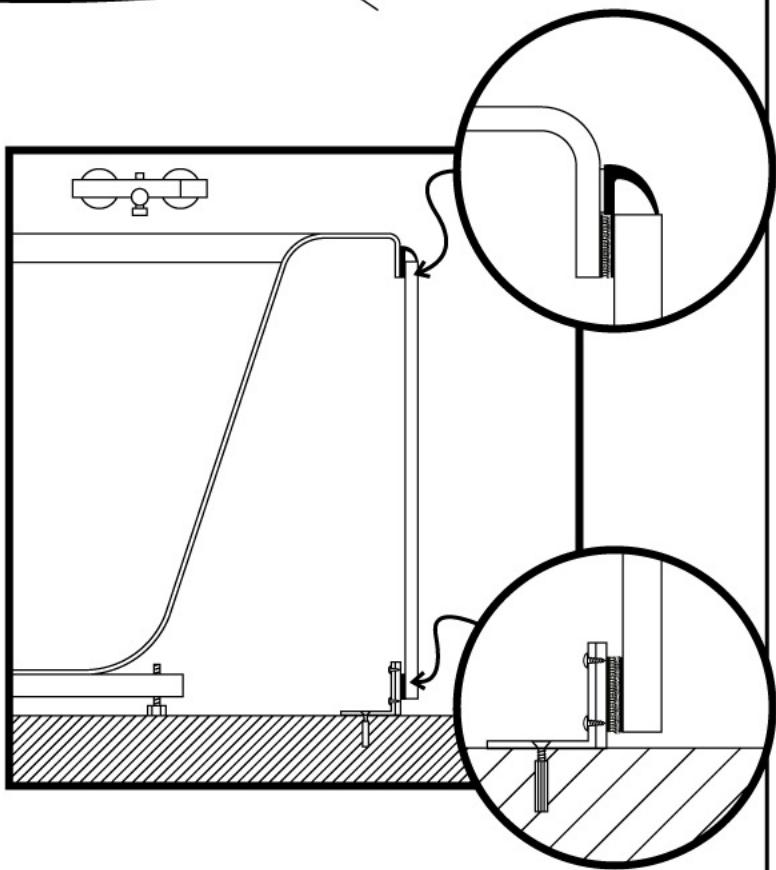

Montage - principe général

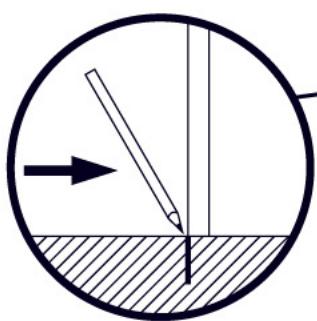

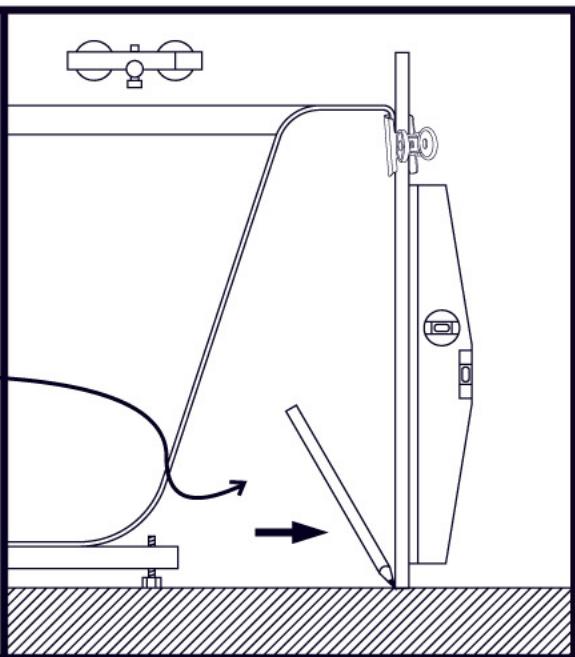

1 Reporter au sol le bord extérieur de la baignoire.

Utiliser un module maintenu verticalement à l'aide de la pince fournie et tracer à l'intérieur.

2 Découpe en largeur du premier module

a. Mesurer le pourtour de la baignoire. b. Compter le nombre de modules nécessaires en répartissant la coupe entre les deux modules d'extrémité. c. Couper le premier module.

Il est préférable de couper le dernier module à la fin, lors de sa pose afin d'optimiser l'ajustement.

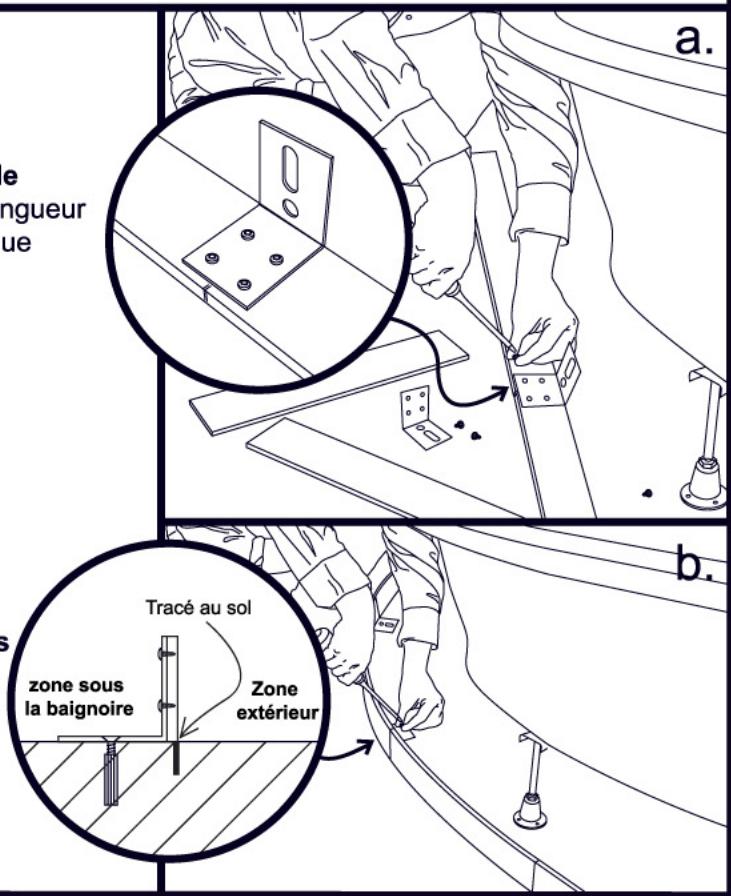

3 Pose de la plinthe au sol

a. Découper et assembler à l'aide des équarris de fixation et des vis 3.5 × 6.5 ~mm les plinthes à longueur selon la mesure du pourtour de la baignoire obtenu en étape 2a. L'équerre chevauche les deux plinthes à la jonction. L'équerre est fixée sur les plinthes en quatre points. Il est préférible d'assembler toutes les plinthes avant de les fixer au sol. b. Fixer les plinthes au sol à l'aide des équarris de fixation, des chevilles universelles et des vis 5 × 6.5 ~mm en suivant le trait au sol obtenu en étape 1. ! Les plinthes doivent être fixées à l'intérieur du trait obtenu en étape 1.

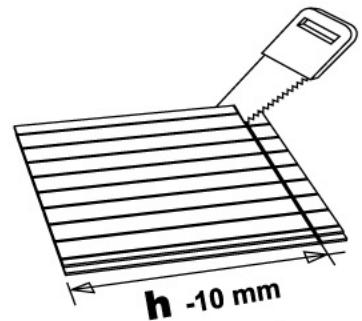

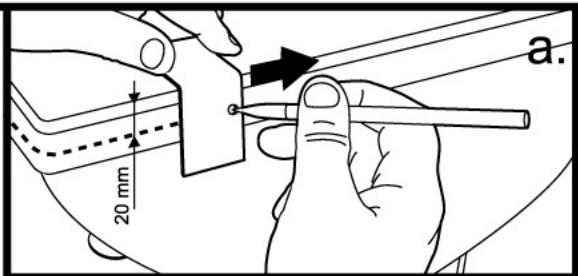

4 Découpe du module en hauteur

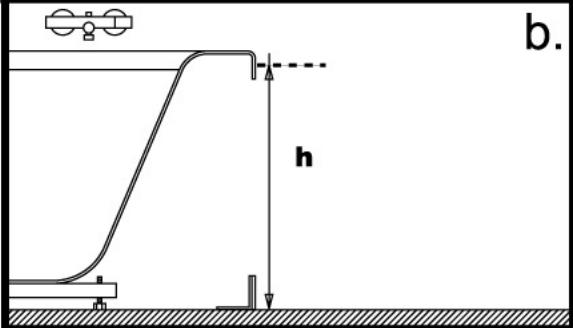

a. Tracer à l'aide du gabarit de marquage fourni, un trait parallèle à la face supérieure de la baignoire. Nota : ce trait se trouve à une distance de 20 mm par rapport à cette même face et sera votre repère de positionnement de vos velcros. b. Avant de couper votre premier module, mesurer la hauteur (h) distance entre le trait obtenu en étape 4a et le sol.

Avant de couper, il est important de bien repérer le haut et le bas du module et de couper de préférence en partie basse (cf. page 2). c. Couper le module à la hauteur (h) en retranchant 10 mm, nécessaire pour décoller le tablier par rapport au sol.

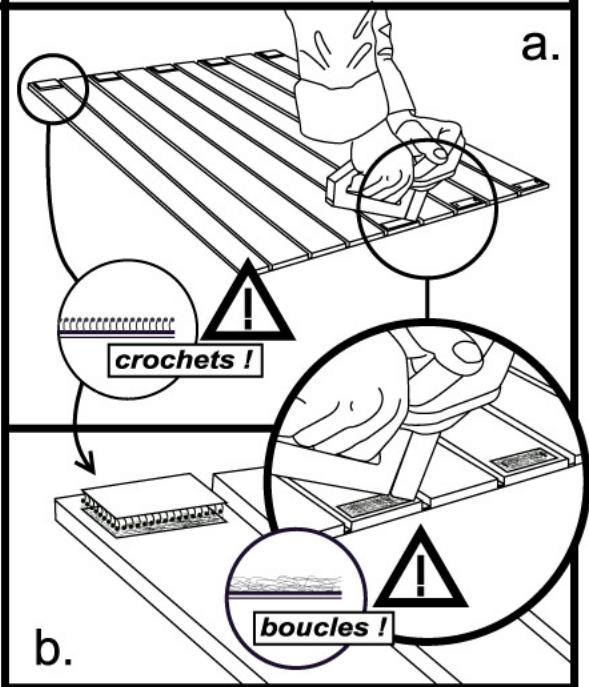

5 Pose des velcros et des tournettes sur le module

a. Coller et agrafier (ou clouver) les velcros côté boucle en partie haute et basse du module. Placer les coupons sur la première et la dernière latte puis une latte sur deux suffit. b. En partie basse uniquement, accoupler les velcros côté crochet sur les velcros côté boucle.

Laisser la pellicule de protection de l'adhésif sur les velcros côte crochet, ils serviront par la suite à se coller sur la plinthe.

c. Fixer les tournettes à la jonction de chacun des modules, trois tournettes par module (cf. page 3) Les tournettes se fixent à partir de la pose du second module.

C. Zone intérieure Zone extérieure

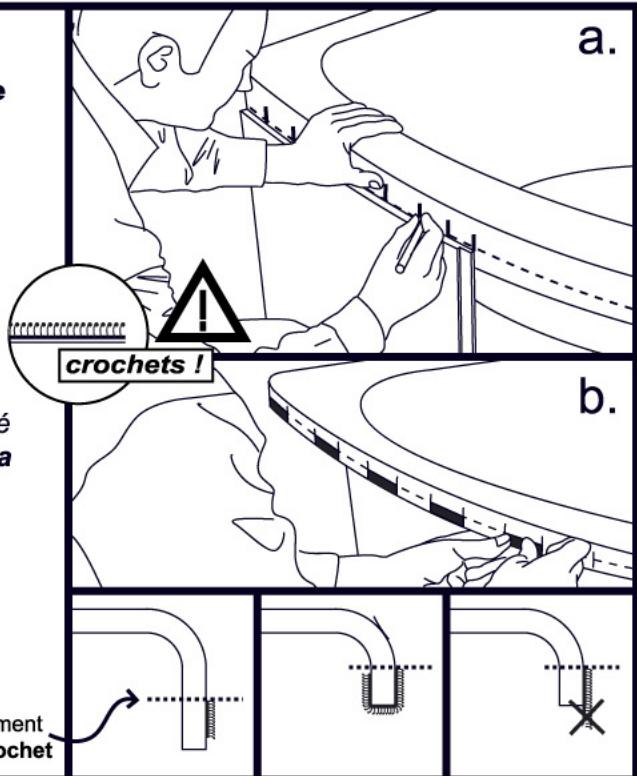

Pose des coupons sur le rebord de la baignoire

a. Placer correctement le module coupé en hauteur en étape 3c et tracer des traits dans l'alignement des joints afin de repérer le positionnement des lattes. b. Coller les velcros côté crochet sur le rebord de la baignoire selon les traits obtenus en étape 6a. Avant le collage des velcros côté crochet sur le rebord de la baignoire, repérer la position des velcros côté boucle déjà collés en partie haute du module en étape 5a afin qu'ils soient en vis-à-vis lors du montage. Vérifier que les surfaces soient propres et sans le film de protection de la baignoire. Après avoir collé les velcros côté crochet sur la baignoire, vous pouvez, si besoin, couper le surplus dépassant ou le rabattre.

Pose du premier module

a. Décoller la pellicule protectrice des velcros côté crochet placés en étape 5b. b. Poser le module en suivant le principe de montage décrit en page 1. c. Enlever le module, les velcros côté crochet en partie basse se retrouvent collés à la plinthe.

Note: Une fois le premier module posé, répéter l'étape 5 autant de fois qu'il y a de modules à poser, puis rabattre les tournettes en position de verrouillage.

Dans le cas des baignoires équipées de balnéo, nous vous recommandons d'installer les grilles d'aération ref.1126254

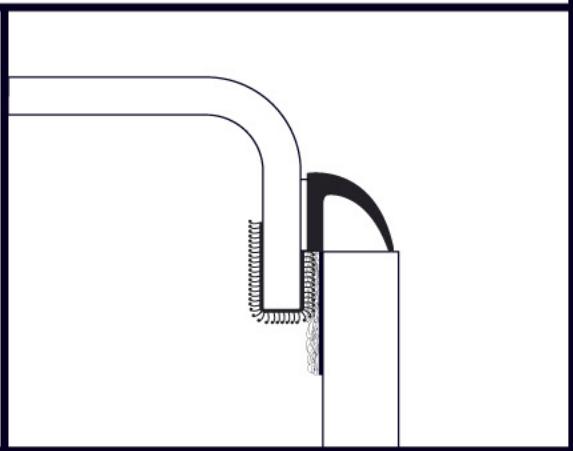

Pose du joint adhésif

Une fois le montage de l'ensemble terminé, poser le joint de finition adhésif contre le rebord de la baignoire et en appui sur le chant des modules. (cf. page 1) Afin d'améliorer le collage, il est important de travailler sur des surfaces propres et de ne plus manipuler les éléments pendant 24 heures.

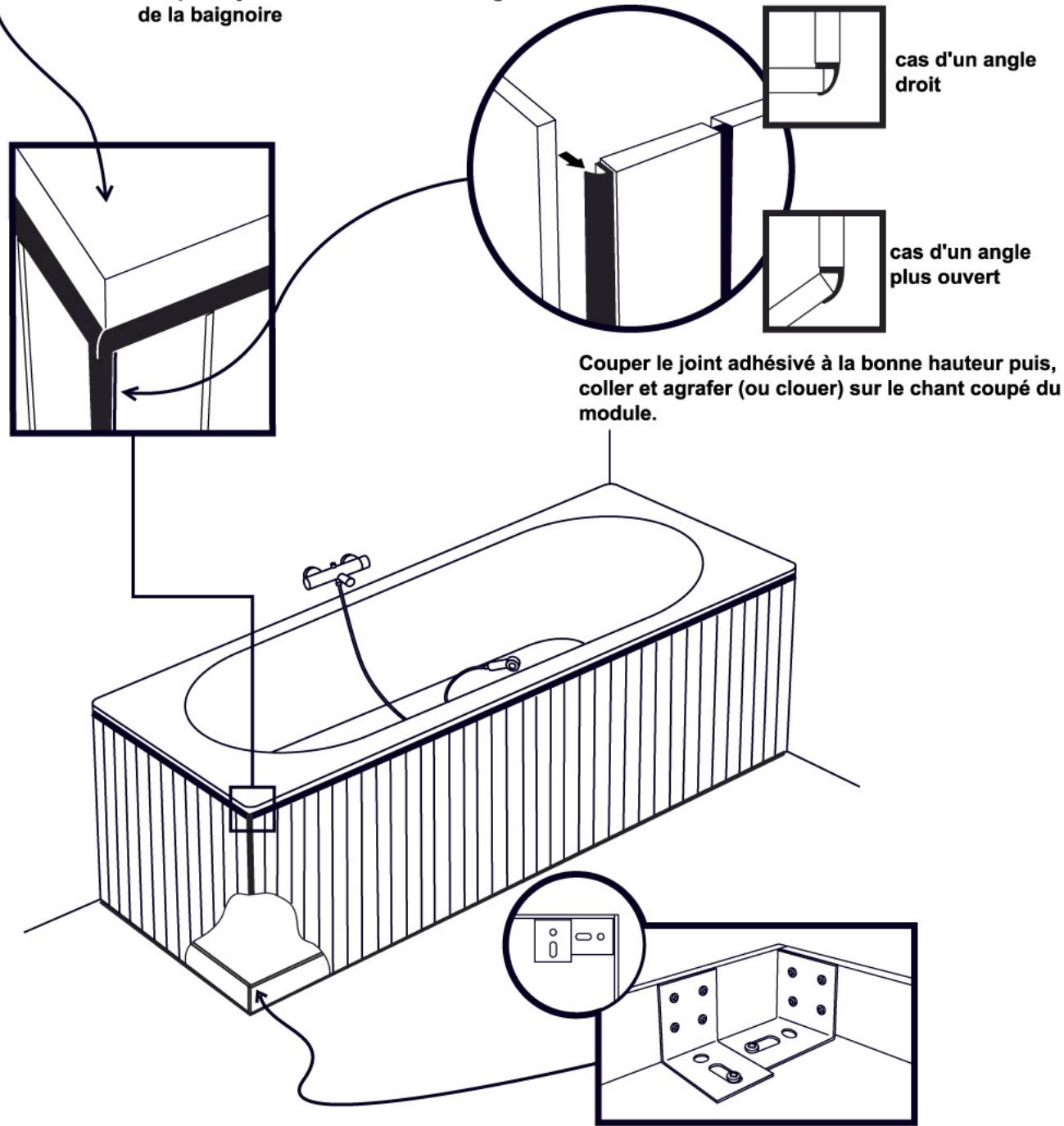

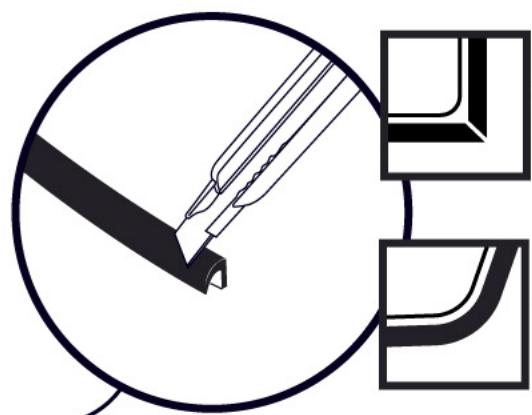

Traitement de l'angle

cas d'un angle droit, réaliser une découpe en onglet

cas d'un angle plus ouvert, le joint peut suivre le galbe.

Couper le joint adhésié suivant l'angle de la baignoire

Couper le joint adhésié à la bonne hauteur puis, coller et agrafer (ou clouer) sur le chant coupé du module.
