Type de produit	Mixeur audio multivoies
Marque	ALLEN & HEATH
Modèle	DR66
Entrées micro/ligne	XLR, atténuation 22 dB par cavalier A, alimentation fantôme 18 V par cavalier B
Entrées ligne	RCA, sommation mono, adaptation Hi-Fi (-10 dBV) ou Pro (+4 dBu) par cavaliers
Sorties ligne	XLR, adaptation Hi-Fi (-10 dBV) ou Pro (+4 dBu) par cavaliers
Alimentation fantôme	18 V, commutable par cavalier (liaison symétrique requise)
Réglage de gain	Potentiomètres internes pour chaque entrée
Cartes optionnelles	DR66-SPX (traitement), DR66-SPD (retard), DR66-NET (intégration systèmes de contrôle)
Interface réseau	DR66-NET pour Crestron, Dataton, Panja, Vity ; non nécessaire avec logiciel WinDR v2.01
Logiciel de contrôle	WinDR (version 2.01 ou ultérieure)
Dimensions (L x H x P)	19 pouces (48,3 cm) x 1U (4,4 cm) x environ 25 cm
Poids	Environ 6 kg
Alimentation	IEC standard, tension et fréquence secteur (non spécifiée, typiquement 100-240 V AC, 50/60 Hz)
Entretien et nettoyage	Dépoussiérage avec chiffon doux et sec ; éviter tout liquide ou solvant
Sécurité	Débrancher avant toute intervention interne ; utiliser une liaison symétrique avec alimentation fantôme
Pièces détachées et réparabilité	Contacter le service après-vente ALLEN & HEATH ou un réparateur agréé

FOIRE AUX QUESTIONS - ALLEN & HEATH DR66 ALLEN & HEATH

Comment activer l'alimentation fantôme 18 V sur le DR66 ?

Pour activer l'alimentation fantôme, placez le cavalier repéré B sur la position ON. Assurez-vous que la liaison est symétrique et que les microphones connectés supportent l'alimentation fantôme.

Comment adapter une entrée ligne XLR au niveau Hi-Fi ou Pro ?

Utilisez les cavaliers repérés A sur les entrées XLR pour activer une atténuation de 22 dB (position ON pour ligne Pro, OFF pour micro). Pour les entrées RCA, les cavaliers A permettent de choisir entre -10 dBV (Hi-Fi) et +4 dBu (Pro).

Quelles sont les cartes optionnelles disponibles pour le DR66 ?

Les options sont : la carte DR66-SPX pour étendre les capacités de traitement, la carte DR66-SPD pour ajouter un délai sur toutes les sorties, et l'interface DR66-NET pour l'intégration avec des systèmes de contrôle comme Crestron, Dataton ou Panja.

Comment régler le gain d'entrée sur le DR66 ?

Le gain de chaque entrée se règle à l'aide des potentiomètres internes repérés C. Ouvrez le châssis et ajustez chaque potentiomètre selon le niveau de la source.

Quel logiciel utiliser pour contrôler le DR66 ?

Le logiciel recommandé est WinDR. La version 2.01 ou ultérieure permet de contrôler le mixeur sans nécessiter l'interface DR66-NET.

Puis-je connecter des sources asymétriques au DR66 ?

Oui, mais attention avec l'alimentation fantôme activée : elle requiert une liaison symétrique. Les entrées RCA sont asymétriques par nature et ne doivent pas être utilisées avec l'alimentation fantôme. Pour les entrées XLR, utilisez un câblage symétrique si l'alimentation fantôme est active.

Comment effectuer une sommation monophonique sur les entrées RCA ?

Les deux connecteurs RCA de chaque paire sont sommés en mono après les connecteurs. Aucune configuration supplémentaire n'est nécessaire ; branchez vos sources stéréo et le signal sera mixé en mono.

Que faire en cas de saturation sur une entrée ?

Vérifiez le réglage des cavaliers d'atténuation et du gain potentiomètre. Si la source est trop forte, activez l'atténuation de 22 dB sur l'entrée XLR ou réduisez le niveau de la source. Si le problème persiste, des retouches sur site peuvent être nécessaires.

Le DR66 peut-il être monté en rack ?

Oui, le DR66 est conçu pour un montage en rack 19 pouces (1U de hauteur). Utilisez des vis de fixation standard et prévoyez un support arrière si nécessaire.

Où puis-je trouver la notice complète du DR66 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur des sites comme notice-facile.com. Vous pouvez également demander une traduction si la notice n'est pas dans votre langue.

MODE D'EMPLOI ALLEN & HEATH DR66 ALLEN & HEATH

Le DR66 intègre des éléments de réglages internes pour l'adaptation des entrées et des sorties. Ces réglages s'effectuent à l'aide de potentiomètres ou de cavaliers.

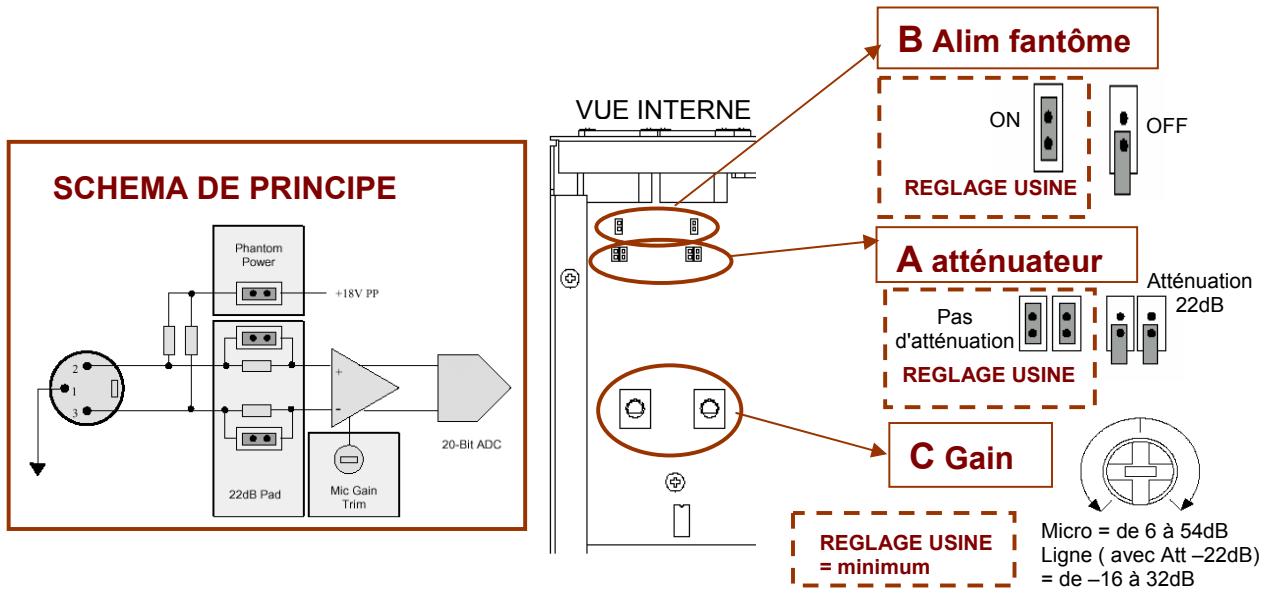

2-A-ENTREES Micro/ligne sur XLR

Les cavaliers repérés A offrent une atténuation de 22dB sur ces entrées, pour une source ligne.

Le cavalier repéré B met en fonction l'alimentation fantôme 18V.

ATTENTION : la liaison doit être symétrique avec l'alimentation fantôme en fonction !

Les potentiomètres repérés C permettent le réglage du gain d'entrée

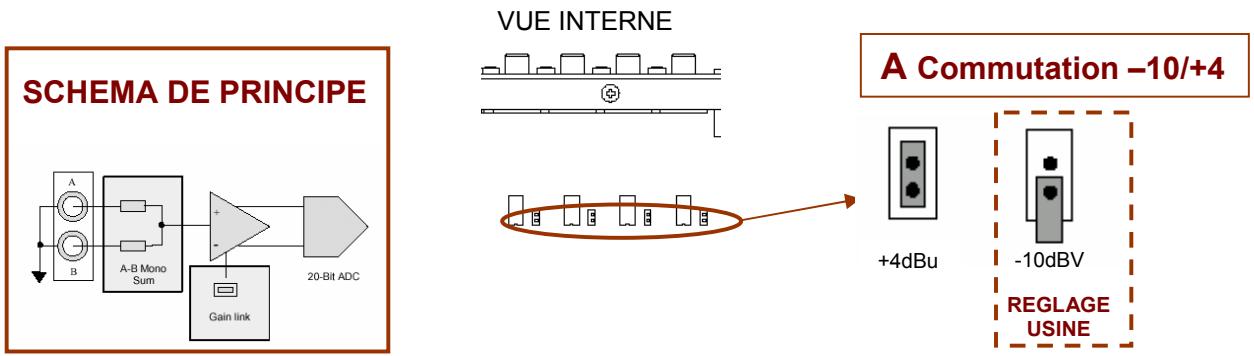

2-B-ENTREES Ligne sur RCA

Une sommation monophonique est effectuée après les 2 connecteurs RCA (voir schéma).

Les cavaliers repérés A permettent l'adaptation aux niveaux Hi-Fi (-10dBV) ou Pro (+4dBu)

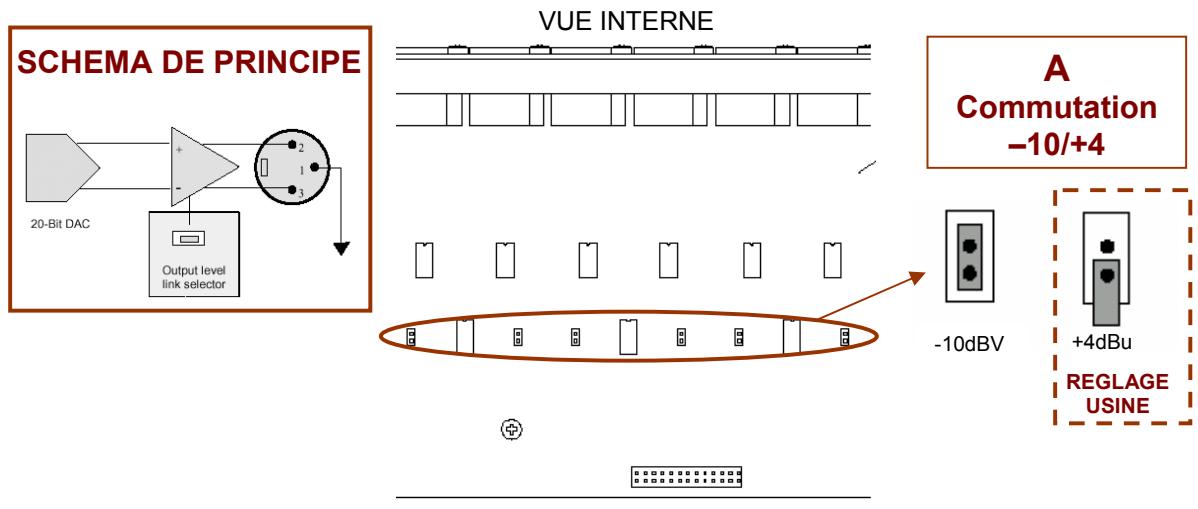

2-C-sorties ligne sur XLR

Les cavaliers repérés A permettent l'adaptation aux niveaux Hi-Fi (-10dBV) ou Pro (+4dBu).

Recommandation

Si les réglages ci-dessus sont réalisés sans essais préalables avec les sources prévues, il pourrait s'avérer nécessaire d'effectuer des retouches (en cas de saturation sur les entrées, par exemple) sur site. L'installation devra alors tenir compte de cette possibilité.

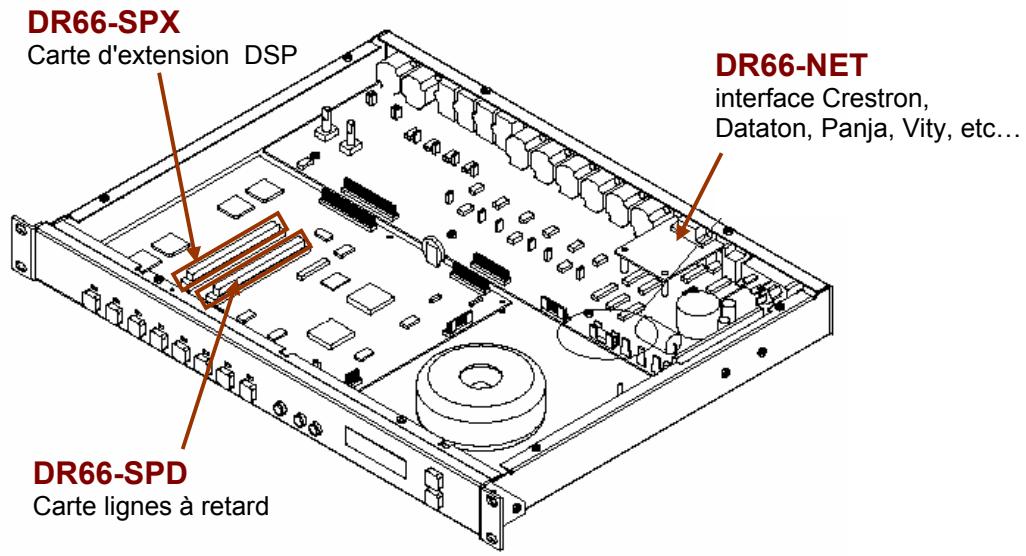

2-D montage des CARTES optionnelles

Le DR66 peut recevoir plusieurs options :

La carte DR66-SPX augmente les capacités de traitement. La carte DR66-SPD ajoute la fonction retard sur toutes les sorties. L'interface DR66-NET permet l'interfacage avec les systèmes Crestron, Dataton, Panja, Vity, etc. RAPPEL: l'interface DR66-NET n'est pas nécessaire avec la version 2.01 du logiciel WinDR.
