ALLEN & HEATH DR128 - Interface audio ALLEN & HEATH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur MIDI et interface audio
Caractéristiques techniques principales	16 canaux MIDI, 8 faders motorisés, 8 boutons assignables, 1 écran LCD
Alimentation électrique	Alimentation par USB ou adaptateur externe
Dimensions approximatives	482 mm x 300 mm x 50 mm
Poids	2,5 kg
Compatibilités	Compatible avec Windows et macOS, fonctionne avec la plupart des logiciels DAW
Type de batterie	Non applicable (fonctionne sur secteur ou USB)
Tension	5V via USB, 12V via adaptateur externe
Puissance	Consommation faible, optimisée pour une utilisation prolongée
Fonctions principales	Contrôle des paramètres MIDI, enregistrement et lecture audio, intégration avec logiciels de production musicale
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant

FOIRE AUX QUESTIONS - ALLEN & HEATH DR128 ALLEN & HEATH

Comment réinitialiser l'ALLEN & HEATH DR128 ?

Pour réinitialiser le DR128, éteignez l'appareil, puis tout en le rallumant, maintenez enfoncé le bouton 'Reset' jusqu'à ce que le logo apparaisse.

Pourquoi le DR128 ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Essayez une autre prise électrique si nécessaire.

Comment résoudre des problèmes de connexion avec le DR128 ?

Assurez-vous que tous les câbles sont correctement connectés et que les paramètres de votre appareil source sont configurés pour envoyer le signal vers le DR128.

Le son est faible, que faire ?

Vérifiez les niveaux de gain et de volume sur le DR128 et sur votre appareil source. Assurez-vous également que les réglages d'égalisation ne réduisent pas le volume.

Comment mettre à jour le firmware du DR128 ?

Téléchargez la dernière version du firmware depuis le site officiel d'Allen & Heath, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Le DR128 affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisateur pour le code d'erreur spécifique et suivez les étapes de dépannage recommandées.

Comment connecter des périphériques externes au DR128 ?

Utilisez les entrées et sorties appropriées situées à l'arrière du DR128. Assurez-vous que les câbles sont compatibles avec les interfaces que vous utilisez.

Le DR128 chauffe-t-il trop pendant son utilisation ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Si la chaleur persiste, contactez le support technique.

Où puis-je trouver le manuel utilisateur du DR128 ?

Le manuel utilisateur est disponible en téléchargement sur le site officiel d'Allen & Heath dans la section 'Support' ou 'Téléchargements'.

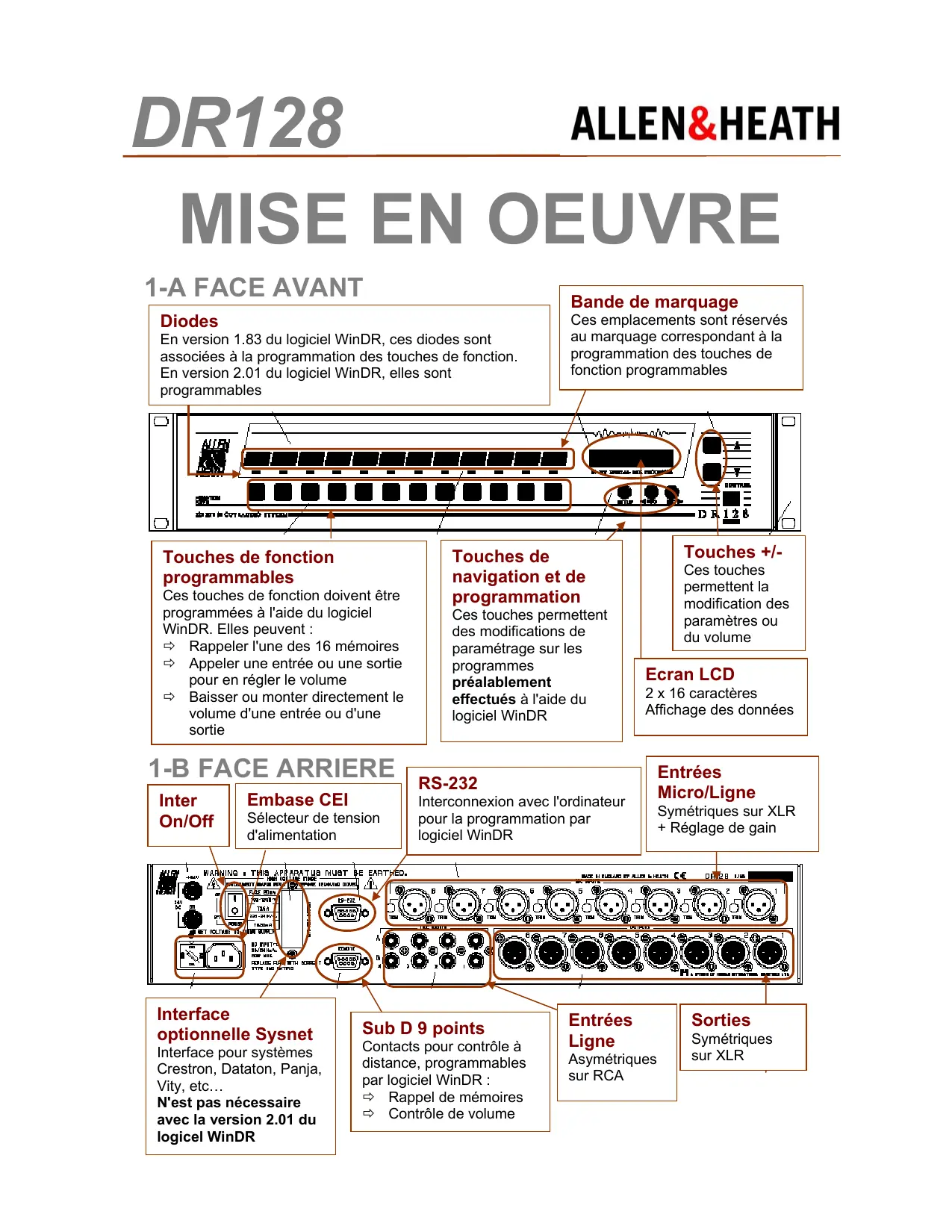

MODE D'EMPLOI ALLEN & HEATH DR128 ALLEN & HEATH

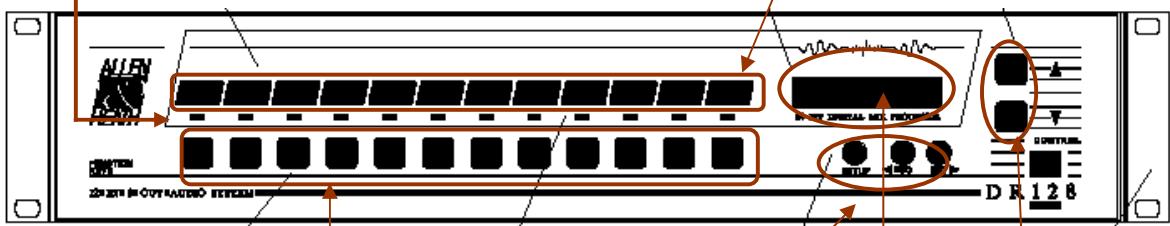

En version 1.83 du logiciel WinDR, ces diodes sont associées à la programmation des touches de fonction. En version 2.01 du logiciel WinDR, elles sont programmables

Bande de marquage

Ces emplacements sont réservés au marquage correspondant à la programmation des touches de fonction programmables

Touches de fonction programmables

Ces touches de fonction doivent être programmes à l'aide du logiciel WinDR. Elles peuvent :

Rappeler l'une des 16 mémoires
Appeler une entrée ou une sortie pour en régler le volume
Baiser ou monter directement le volume d'une entrée ou d'une sortie

Touches de navigation et de programmation

Ces touches permettent des modifications de paramétrage sur les programmes préalablement effectuels à l'aide du logiciel WinDR

Touches +/-

Ces touches permettent la modification des paramètres ou du volume

Ecran LCD

2 x 16 caractères Affichage des données

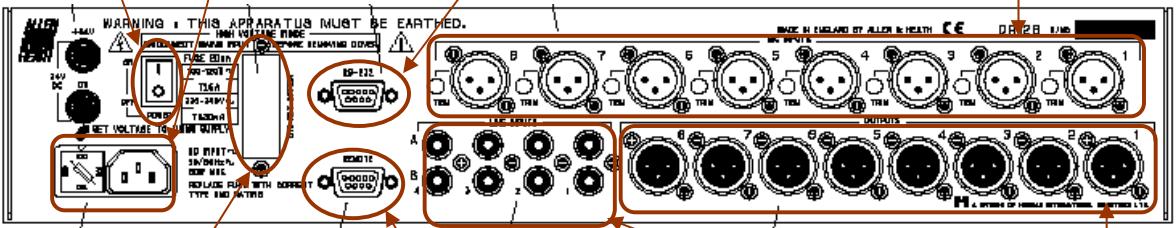

1-B FACE ARRIERE

RS-232

Interconnexion avec l'ordinateur pour la programmation par logiciel WinDR

Entrées

Micro/Ligne

Symétriques sur XLR

+Réglage de gain

Inter On/Off
Embase CEI
Sélecteur de tension d'alimentation

Interface

optionnelle Sysnet

Interface pour systèmes
Crestron, Dataton, Panja, Vity, etc...

N'est pas nécessaire avec la version 2.01 du calcul de WinDR

Sub D 9 points

Contacts pour contrôle à distance, programmes par logiciel WinDR :
Rappel de mémoires
Contrôle de volume

Entrées

Ligne

Asymétriques sur RCA

Sorties

Symétriques sur XLR

Le DR128 intégre des éléments de réglages internes pour l'adaptation des entrées et des sorties. Ces réglages s'effectuent à l'aide de potentiamètres ou de cavaliers.

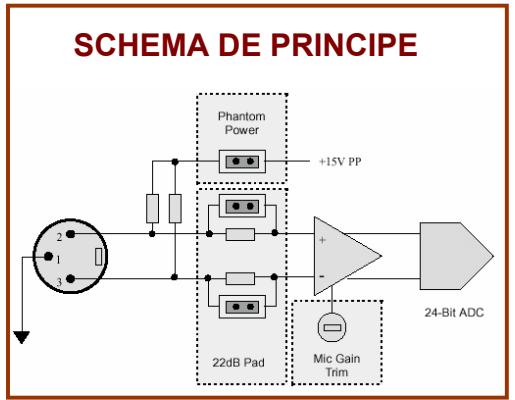

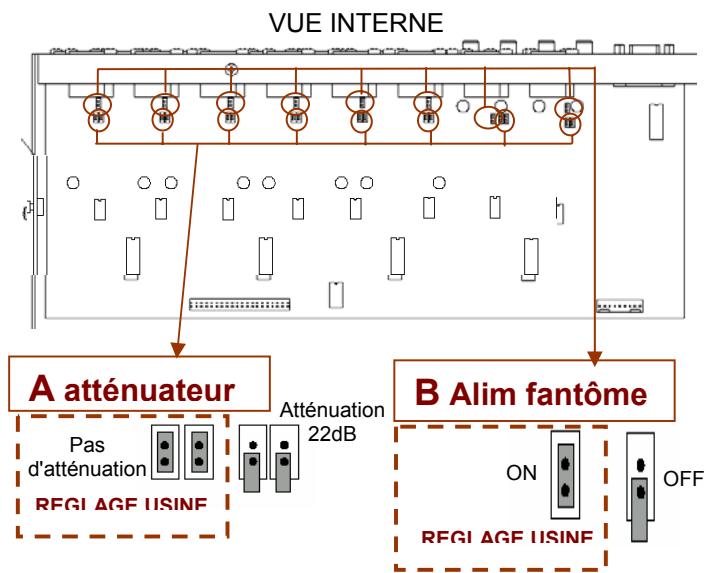

2-A-ENTREES MICRO/LIGNE SUR XLR

Les cavaliers repérés A offrent une atténuation de 22dB sur ces entrées, pour une source ligne Le cavalier repéré B met en fonction l'alimentation fantôme 15V.

ATTENTION : la liaison doit être symétrique avec l'alimentation fantôme en fonction !

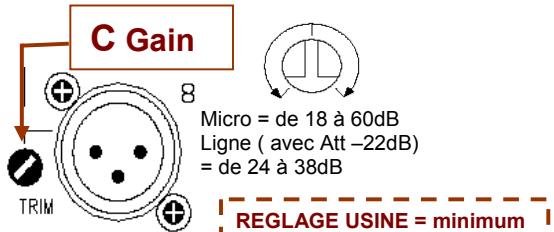

Les potentiometres situés en face arrrière, repérés C, permettent le réglage du gain d'entrée

POTENTIometRE DELICAT!

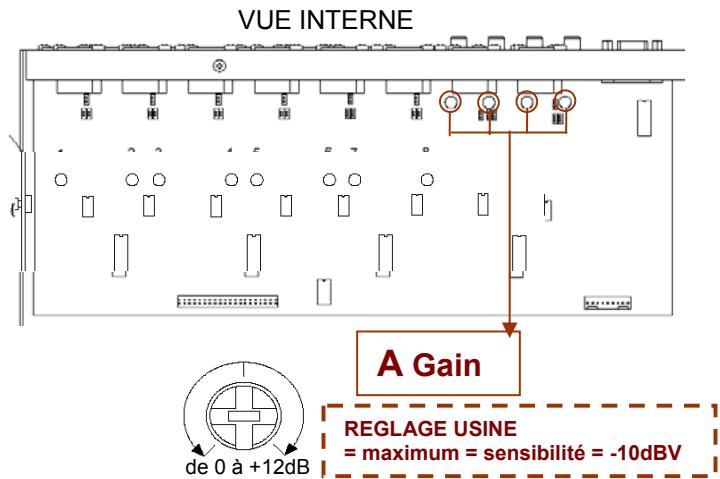

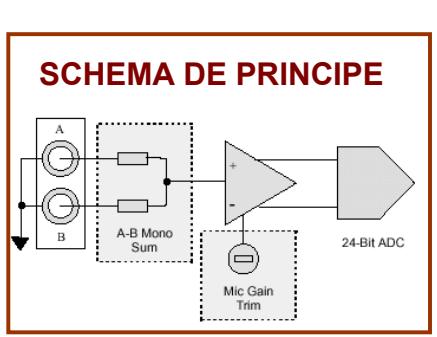

2-B-ENTREES LIGNE SUR RCA

Une sommation monophonique est effectuee après les 2 connecteurs RCA (voir schema). Les potentiometres repere s A permecttune une adaptation de niveau dans une plaque de 12dB. Ces potentiometres sont accessibles au travers de trous pratiques dans le circuit supérieur. Un fin tournevis cruciforme est neccasseire.

POTENTIOMETRE DELICAT!

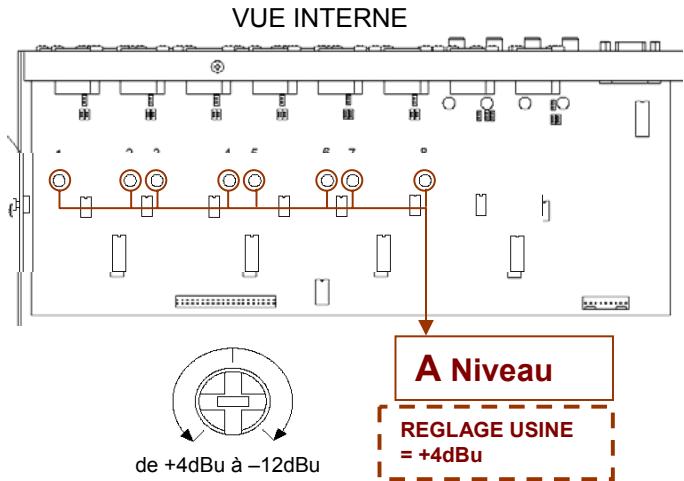

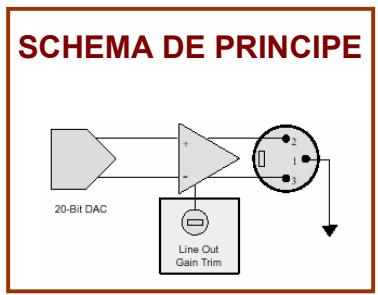

2-C-SORTIES LIGNE SUR XLR

Les potentiometres repérés A permettent une adaptation de niveau dans une plage de 12dB.

Les potentiometres sont accessibles au travers de troughs pratiqués dans le circuit supérieur. Un fin tournevis cruciforme est nécessaire.

POTENTIometre DELICAT!

RECOMMANDATION

Si les réglages ci-dessus sont réalisés sans essais préalables avec les sources prévues, il pourrait s'avérer nécessaire d'effectuer des retouches (en cas de saturation sur les entrées, par exemple) sur site. L'installation devra alors tener compte de cette possibilité.

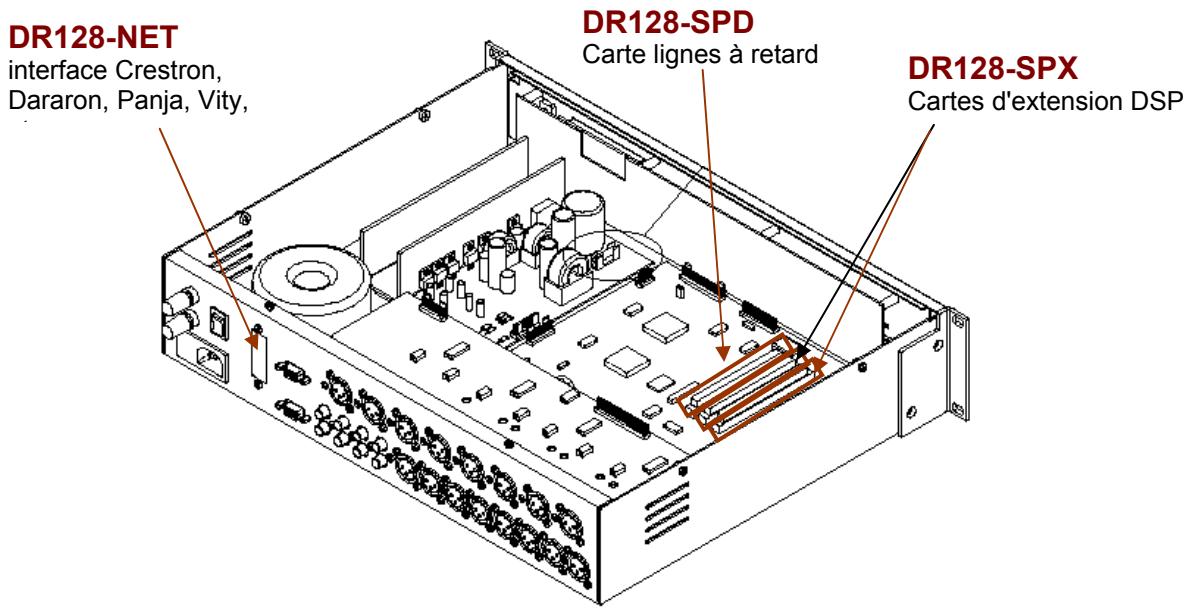

2-D MONTAGE DES CARTES OPTIONNELLES

Le DR128 peut receivevoir plusieurs options :
Les cartes DR128-SPX augmentent les capacités de traitement, 2 cartes peuvent être insérées.
La carte DR128-SPD ajoute la fonction retard sur toutes les sorties
L'interface DR128-NET permet l'interfacage avec les sytèmes Crestron, Dataton, Panja, Vity, etc...
RAPPEL: l'interface DR128-NET n'est pas nécessaire avec la version 2.01 du logiciel WinDR
