Type de produit	Table de cuisson à gaz
Nombre de brûleurs	4 brûleurs
Type de gaz	Gaz naturel ou propane (selon le modèle)
Dimensions approximatives	Largeur : 60 cm, Profondeur : 50 cm
Poids	Environ 20 kg
Matériau de la surface	Acier inoxydable
Fonctions principales	Cuisson rapide, réglage précis de la chaleur
Système d'allumage	Allumage électronique intégré
Entretien et nettoyage	Nettoyage à l'eau savonneuse, pièces amovibles pour un nettoyage facile
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Consommation énergétique	Variable selon l'utilisation, économe en énergie
Normes de sécurité	Conforme aux normes de sécurité en vigueur pour les appareils à gaz
Garantie	2 ans pièces et main-d'œuvre
Accessoires inclus	Grilles en fonte, kit de conversion pour propane (selon le modèle)

FOIRE AUX QUESTIONS - GAS COOKTOP FRIGIDAIRE

Comment allumer le brûleur de la cuisinière à gaz Frigidaire ?

Pour allumer le brûleur, tournez le bouton du brûleur en position 'ON' tout en appuyant sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la flamme n'est pas bloquée par des résidus. Si le problème persiste, il peut être nécessaire de contacter un professionnel.

Comment nettoyer la surface de cuisson de la cuisinière à gaz ?

Utilisez un nettoyant doux et un chiffon humide pour nettoyer la surface. Évitez les éponges abrasives qui pourraient rayer la finition.

Est-ce que je peux utiliser des casseroles à induction sur la cuisinière à gaz ?

Non, les casseroles à induction ne sont pas compatibles avec une cuisinière à gaz. Utilisez uniquement des casseroles adaptées au gaz.

Quel type de gaz puis-je utiliser avec ma cuisinière à gaz Frigidaire ?

Cette cuisinière est conçue pour fonctionner avec du gaz naturel ou du gaz propane. Vérifiez la configuration de votre appareil.

Comment régler la flamme du brûleur ?

La flamme peut être réglée en tournant le bouton du brûleur. Pour une flamme plus forte, tournez vers la droite, et pour une flamme plus faible, tournez vers la gauche.

Que faire si une flamme est irrégulière ou jaune ?

Une flamme jaune ou irrégulière peut indiquer un problème de combustion. Vérifiez que les orifices du brûleur ne sont pas obstrués et nettoyez-les si nécessaire.

Comment puis-je éviter les odeurs de gaz ?

Assurez-vous que votre cuisinière est correctement installée et que les connexions de gaz sont étanches. Si vous sentez une odeur de gaz, fermez l'arrivée de gaz et quittez immédiatement les lieux.

Comment entretenir ma cuisinière à gaz Frigidaire ?

Nettoyez régulièrement les brûleurs et la surface de cuisson. Vérifiez également les tuyaux de gaz et les connexions pour détecter d'éventuelles fuites.

Où puis-je trouver des pièces de rechange pour ma cuisinière à gaz Frigidaire ?

Les pièces de rechange peuvent être commandées directement sur le site de Frigidaire ou auprès de revendeurs agréés.

MODE D'EMPLOI GAS COOKTOP FRIGIDAIRE

AVERTISSEMENT Si les instructions de ce manuel ne sont pas suivies à la lettre, il pourrait en résulter un incendie ou une explosion susceptible de causer des dommages matériels, des blessures ou même la mort.

Pour votre sécurité:

— N'entreposez et n'utilisez pas d'essence ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil. - QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ: - Ne tentez d'allumer aucun appareil. - N'actionnez aucun interrupteur électrique; n'utilisez aucun appareil téléphonique de l'édifice. - Communiquez immédiatement avec votre fournisseur de gaz en vous servant du téléphone d'un voisin. Suivez les instructions que le fournisseur vous donnera. - S'il vous est impossible de rejoindre votre distributeur de gaz, communiquez avec le service d'incendie. — L'installation et l'entretien doivent être effectués par un installateur qualifié, un service d'entretien ou de réparation accrédité ou le distributeur de gaz.

Référez-vous à la plaque signalétique pour la certification d'agence applicable.

Dans l'état du Massachusetts, cet appareil doit être installé par un plombier ou un installateur de gaz autorisé seulement.

Il doit être installé à l'aide d'un connecteur flexible de (3) pieds / 36 pouces de long.

Un robinet manuel possédant une poignée en "T" doit être installé à la ligne de gaz allant à cet appareil.

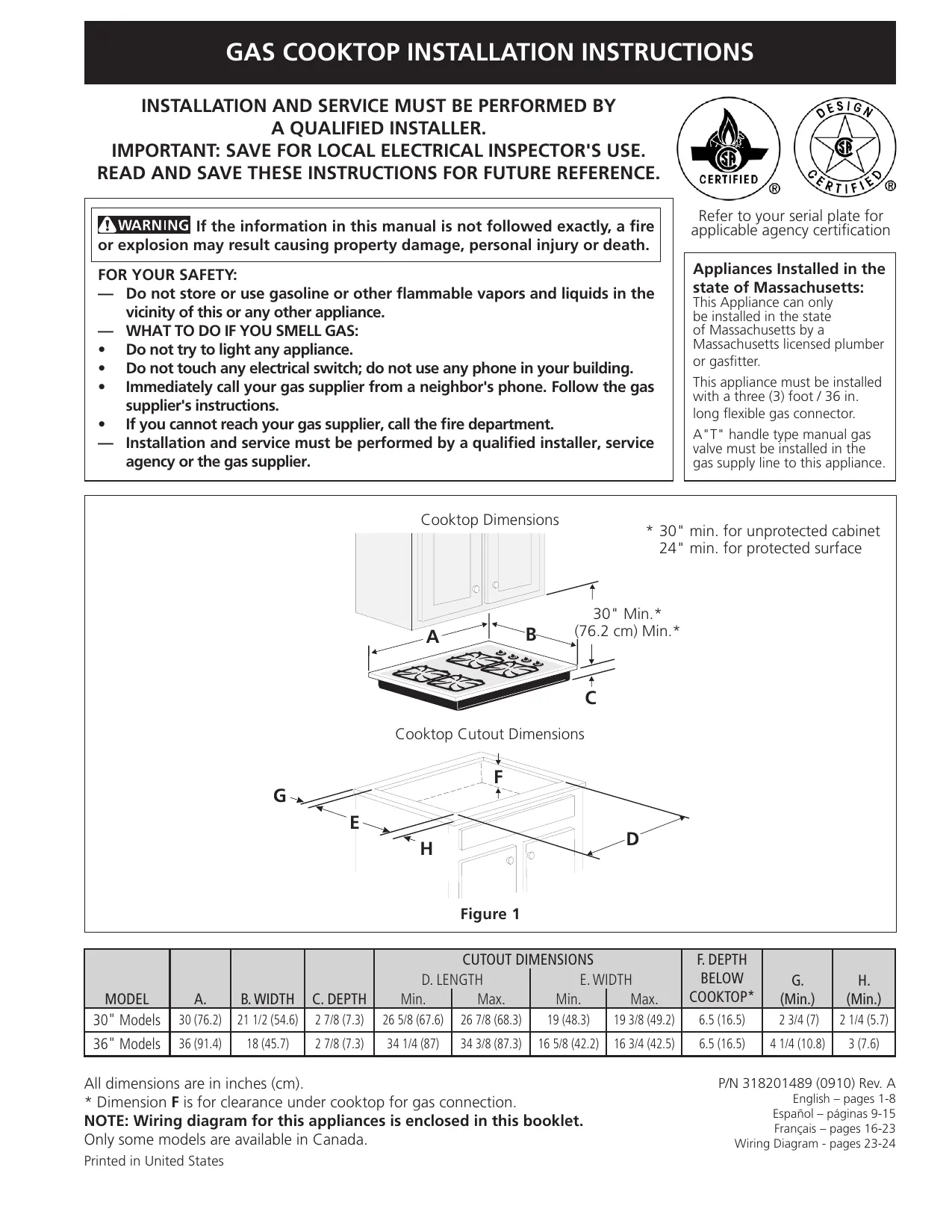

Dimensions de la plaque de cuisson

• Minimum de 30" (76.2 cm) pour armoire non protégée.

Minimum de 24" (61 cm) pour surface protégée.

Dimensions de découverte pour la plaque de cuisson Figure 1

Modèle	A.	B. Largeur	C. Profondeur	Dimensions de découpage				F. Profondeur sous la plaque de cuisson	G. (Min.)	H. (Min.)
				D. Longueur Min.	Max.	E. Largeur Min.	Max.
Modèle 30"	30 (76.2)	21½ (54.6)	2⁷/8 (7.3)	26⁵/8 (67.6)	26⁷/8 (68.3)	19 (48.3)	19³/8 (49.2)	6.5 (16.5)	2¾ (7)	2¼ (5.7)
Modèle 36"	36 (91.4)	18 (45.7)	2⁷/8 (7.3)	34¼ (87)	34³/8 (87.3)	16⁵/8 (42.2)	16¾ (42.5)	6.5 (16.5)	4¼ (10.8)	3 (7.6)

Toutes les dimensions sont en pouces (cm).

• La dimension F est le dégagement requis sous la plaque de cuisson pour le raccordement au gaz.

Seulement certains modèles sont disponibles au Canada.

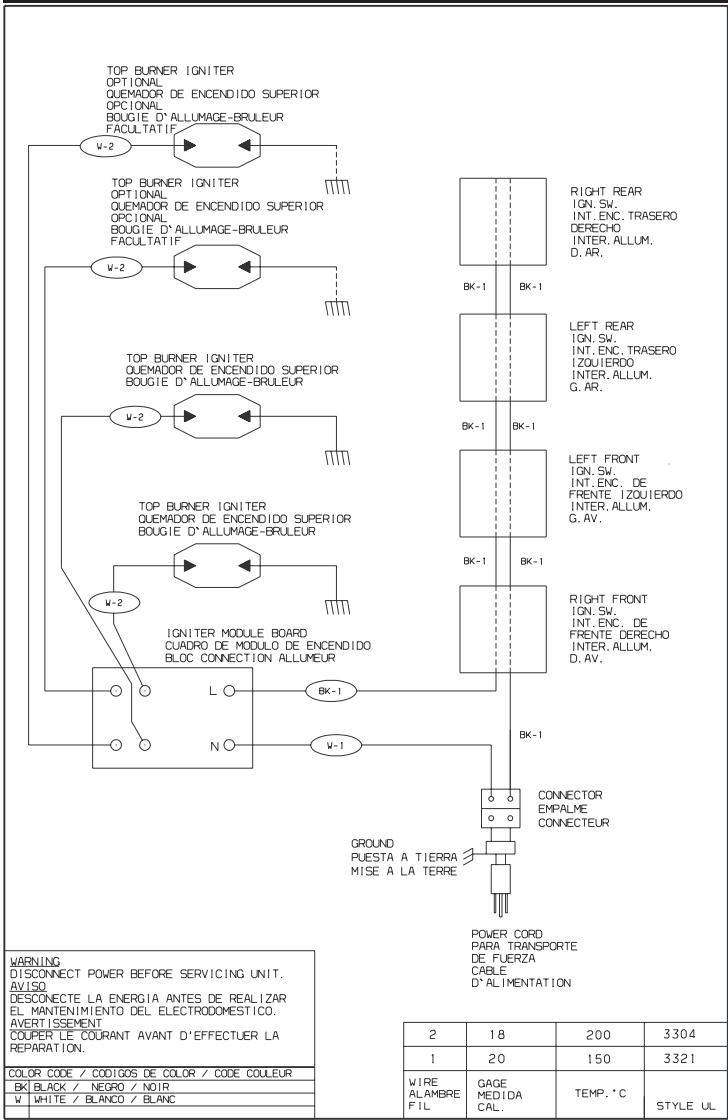

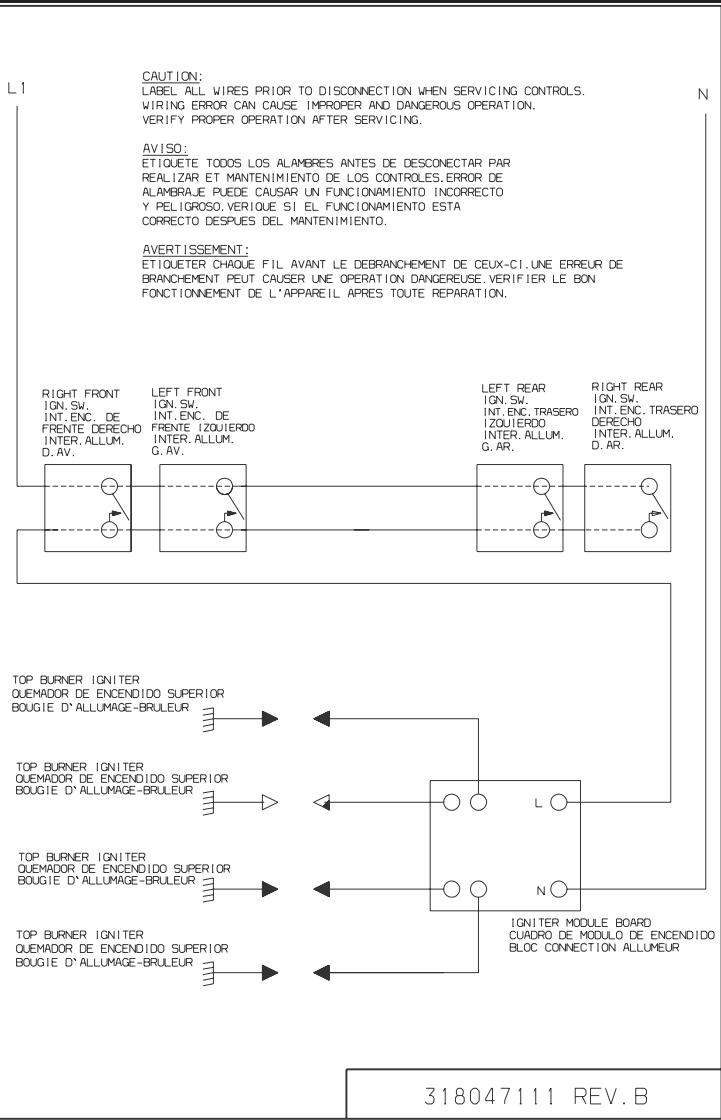

Schéma de câblage - pages 23-24

Notes importantes à l'installateur

1. Lisez toutes les instructions contenues dans les Instructions d'installation avant d'installer la cuisinière.
2. Enlevez tout le matériel d'emballage avant de connecter l'alimentation à gaz à la plaque de cuisson.
3. Respectez tous les codes et règlements applicables.
4. N'oubliez pas de laisser ces instructions au consommateur.
5. Note: Pour l'utilisation de l'appareil à 2000 pieds au-dessus du niveau de la mer, la puissance des brûleurs doit être réduite de 4% pour chaque 1000 pieds supplémentaires.

Note importante au consommateur

Conserve ces instructions avec le guide de l'utilisateur pour référence ultérieure.

Instructions de sécurité importantes

Cet appareil doit être installé conformément aux règlements locaux, ou en leur absence, au code National de Gaz ANSI Z223.1-fourth édition aux États-Unis, ou aux normes CAN/ACG-B149.1 et CAN/ACG-B149.2 au Canada.

La conception de cette plaque de cuisson a été approuvée par American Gas Association (A. G. A.). Il faut prendre certaines précautions d'usage lors de l'utilisation de tout appareil fonctionnant au gaz naturel ou produisant de la chaleur. Vous trouvez celles-ci dans votre Guide d'utilisateur, lisez-les avec attention.

Assurez-vous que votre apparéil est correctement installé et mis à la terre par un installerur ou un technicien d'entretien qualifié. - Le circuitélectrique de cette plaque de cuisson doit être mis à la terre conformément aux règlements locaux, ou en leur absence, au code national de l'électricité ANSI/NFPA no. 70- différente édition aux Etats-Unis ou à la norme canadienne d'électricité, ACNOR C22.1, partie 1, au canada. - Lors d'une panne de courant électrique, les brûleurs de surface peuvent être allumés manuellement; placez une allumette allumée après la tête du brûleur et tournez lentement le bouton de commande de surface à la position LITE. Redoublez de prudence si vous allumez un brûleur de surface manuellement. - N'entreposez pas d'objets susceptibles d'intéresse les enfants dans les armoires situées au-dessus de la cusinière. Ils risquent de se brûler sérieusement s'ils tentent de grimper sur l'appareil. - Évitez de placer des armoires de rangement au-dessus des brûleurs afin d'éliminer les gestes inutiles au-dessus de ceux-ci. - Reglez la flamme du brûleur pour qu'elle ne dépasse pas le bord de l'ustensile utilisé pour la cuisson. Une flamme excessive est dangereuse. - N'utilisez jamais votre apparéil pour réchauffer ou chauffer lapiece. L'utilisation prolongée de la plaque de cuisson sans une ventilation ajustate peut s'avérer dangereuse. - Ne gardez pas de produits combustibles, d'essence et d'autres produits inflammables à proximate de cet apparéil ou de tout autre apparéil. Il pourrait en résultat des explosions ou un incendie.

AVERTISSEMENT Il faut couper l'alimentation électrique durant le branchement des connexions électriques. À défaut de ce faire, il peut en résulter des blessures graves ou la mort.

L'armoire supérieure ne doit pas excéder une profondeur de 13" (33 cm)

La dimension J est la distance minimum requise du rebord de la plaque de cuisson au mur en matériel inflammable le plus proche (du cote gauche de l'appareil)

Figure 2 - OUVERTURE DU DÉCOUPAGE DE DESSUS DU COMPTOIR Dégagement minimum de 30^ (76.2 cm) entre le haut de la surface de cuisson et la base de l'armoire en bois ou en métal non protégée. Minimum de 24" (61 cm) lorsque la base de l'armoire en bois ou en métal est protégée par un celluloïd retardateur de flammes d'un minimum de 1/8" (0.3 cm) recouvert d'une feuille de métal MSG No. 28, d'acier inoxydable d'un minimum de 0.015" (0.04 cm), d'aluminium de 0.024" (0.06 cm) ou de cuivre de 0.020" (0.05 cm). La dimension L ôté droit de l'appareil) Cette plaque de cuisson ne permet pas d'utiliser de tiroirs sous-jacents car la boîte de brûleur occupe 3" (7.6 cm) au-dessous de la surface du dessus du comptoir.

Avertissement

Pour éliminer les risques

de brûlures ou de feu en allongeant le bras au-dessus des surfaces de cuisson chaudes, évitez d'installer des armoires au-dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d'un minimum de 5" (12.7 cm) la base de l'armoire.

MODELE	J	K	L
Modèles 30"	6" (15.2 cm)	1¾" (3.8 cm)	4" (10.2 cm)
Modèles 36"	3" (7.6 cm)	3¾" (9.5 cm)	5" (12.7 cm)

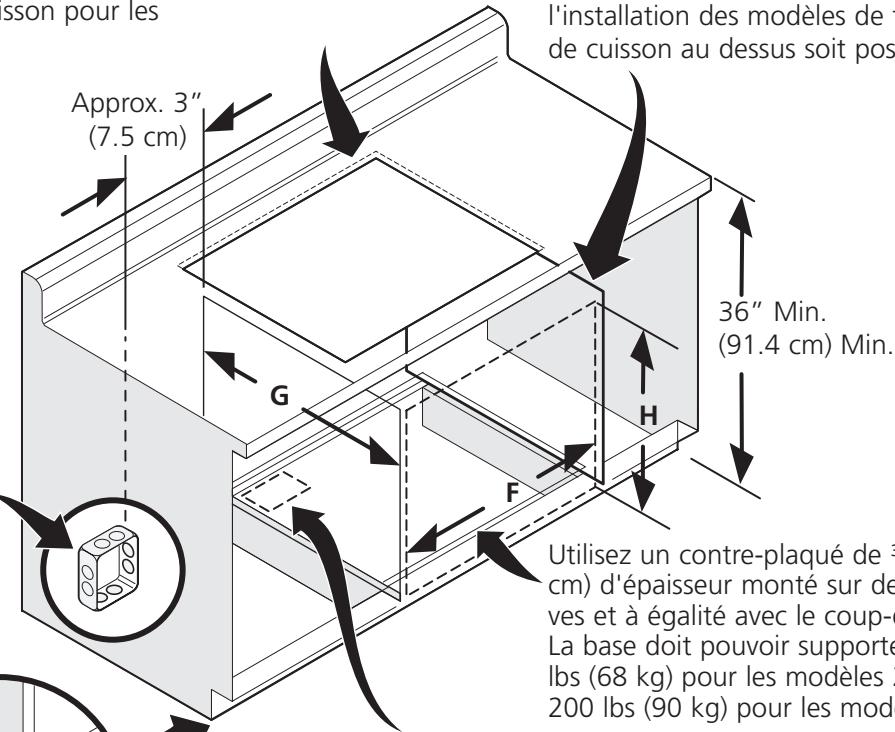

Installation typique d'un four encastré électrique sous le comptoir et d'une table de cuisson au-dessus

Seulement certains modèles de tables de cuisson peuvent être installés au-dessus de certains modèles de fours encastrés. Les modèles approuvés pour être combinés sont identifiés à l'aide d'un numéro MGF ID et d'un code de produit (Consultez la feuille qui se trouve dans l'enveloppe de littérature ainsi que le feuillet d'instructions d'installation de la table de cuisson pour les dimensions).

Il faut fermer les côtés de l'habitat par des panneaux de bois pour isoler l'appareil des armoires de chaque côté. La hauteur de ces panneaux doit faire en sorte que l'installation des modèles de tables de cuisson au-dessus soit possible.

Averagement

Pour réduire les risques de blessures et pour empêcher le four encastré de basculer. Utilisez les supports de fixation pour retenir le four encastré à l'armoire.

208/240 Volt boîte de jonction pour le four encastré.

Utilisez un contre-plaqué de 34 " (1.9 cm) d'épaisseur monté sur deux solipes et à égalité avec le coup-de-pied. La base doit pouvoir supporter 150 lbs (68 kg) pour les modèles 27" et 200 lbs (90 kg) pour les modèles 30".

Découpez une ouverture de 9'' × 9'' (23 cm × 23 cm), à 2'' (5 cm) du côté gauche du plancher pour la sortie du câble armé de l'appareil vers la boîte de jonction.

4 1/2" (11.5 cm) Max.*

• Si aucune table de cuisson n'est directement installée par-dessus l'unité du four, le maximum permissible au-dessus du plancher est de 5" (12,7 cm).

DIMENSIONS L'OUVERTURE (INCHES (CM))
FOUR ENCASTRÉ	F. LARGEUR		G. PROFONDEUR		H. HAUTEUR
	Min.	Max.	Min.	Max.
27" (68.6)	247/8" (63.1)	251/4" (64.1)	231/2" (59.7)	271/4" (69.2)	281/2" (72.4)
30" (76.2)	281/2" (72.4)	29" (73.7)	231/2" (59.7)	271/4" (69.2)	281/2" (72.4)

Installation typique d'une table de cuisson à gaz au-dessus d'un four encastré installé sous le comptoir

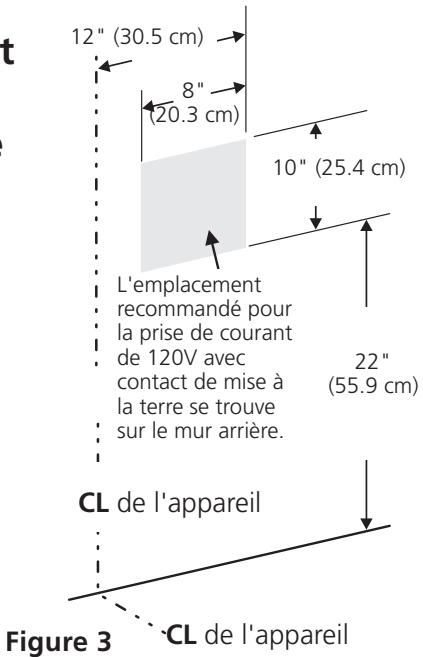

1. Emplacement de la prise de courant murale

NOTE: Si aucune prise de courant n'est disponible, demandez à un électricien qualifié d'en installer une.

2. Installation

Insérez la plaque de cuisson dans l'ouverture du comptoir.

Note: APRÈS l'insertion de la plaque de cuisson dans l'ouverture du comptoir, assurez-vous que l'appareil est supporté par le cadre en métal du dessus du boîtier des brûleurs. La plaque de cuisson ne doit pas être supportée par le dessus en porcelaine. Faites attention de ne pas découvrir une ouverture trop grande dans le comptoir afin d'éviter que le dessus en porcelaine soit supportée directement par le comptoir.

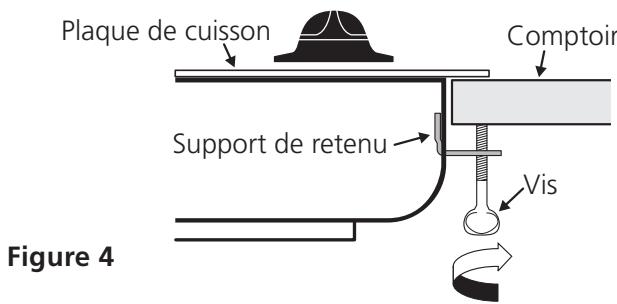

3. Instructions de fixation

Une fois l'appareil installé dans l'ouverture du comptoir, fixez-le tel qu'indiqué.

Pour la fixation, insérez l'équerre de fixation en plaçant le côté en retrait de celle-ci dans la fente se trouvant sur chaque côté de l'élément. Insérez la vis à oreilles à travers l'équerre de fixation jusqu'à ce qu'elle entre en contact avec le dessous du comptoir. Serrez jusqu'à ce que l'appareil s'enfonce dans son emplacement.

4. Fournissez une alimentation en gaz ajustée

Cette plaque de cuisson a été conçue pour fonctionner au gaz naturel avec une pression d'admission de 4^ (10.2 cm).

Un régulateur de pression est branché en série avec la rampe à gaz de la plaque de cuisson, et doit rester en série sur le tuyau d'alimentation.

Pour un fonctionnement normal, la pression intérieure maximale au régulateur ne doit pas être supérieure à la pression d'une colonne d'eau (C. E.) de 35.6 cm.

Instructions d'installation pour PLAQUE de cuisson à gaz

Pour vérifier le régulateur, la pression d'admission doit être supérieure d'au moins 1" (2.5 cm) (ou de 0.25 kPa) à celle du régulateur ajusté à la rampe à gaz. Le régulateur étant ajusté à 4" (10.2 cm) de pression, la pression d'admission doit être d'au moins 5" (12.7 cm).

La conduite d'alimentation en gaz branchée à la plaque de cuisson doit avoir un diamètre de 12'' (1.2 cm) à 34'' (1.9 cm).

5. Conversion au gaz de pétrole liquéfié ou gaz propane

Cet appareil fonctionne au gaz naturel ou au gaz propane. Il est réglé en usine pour fonctionner au gaz naturel.

Si vous désirez convertir votre plaque de cuisson au gaz propane, servez-vous des orifices à débit fixe qui sont fournies et emballées dans un sac marqué “POUR CONVERSION AU GAZ PROPANE” ; ce sac se trouve dans l’enveloppe documents contenant le feuillet Instructions d’installation. Suivez les instructions d’installation se trouvant dans l’enveloppe qui contient les orifices.

Un installateur qualifié doit effectuer l'installation et le service, conformément aux instructions du fabricant et à tous les codes et règlements applicables. Si ces instructions ne sont pas suivies à la lettre, il pourrait en résulter de sérieuses blessures corporelles ou des dommages matériels. L'entreprise d'installation qui effectue ce travail assume la responsabilité de la conversion.

Avertissement Si on n'effectue pas la conversion appropriée, il pourrait en résulter des blessures corporelles et des dommages matériels.

Important: Enlevez tout l'emballage et la documentation de la plaque de cuisson avant de brancher le gaz et le courant électrique sur celle-ci.

6. Installez le régulateur de pression

Installez le régulateur de pression avec la flèche qui se trouve sur le régulateur dans la direction de la plaque de cuisson et dans une position facilitant l'accès.

AVERTISSEMENT RISQUE D'INCENDIE. Ne serrez pas trop les raccords. Le régulateur est fabriqué en alliage moulé. Un serrage excessif pourrait le fissurer et provoquer une fuite de gaz susceptible de causer un incendie ou une explosion.

Raccordez le tuyau couple d'alimentation au régulateur de pression en respectant l'ordre suivant: 1- robinet d'arrêt, 2- mamelon de 12, 3- adaptateur de 12, 4- tuyau couple de raccordement, 5- adaptateur de 12, 6- mamelon de 12, régulateur de pression.

Tous les raccords doivent être serrés à la clé.

Figure 5

Utilisez du mastic à joints de tuyaux pour assurer l'étanchéité des raccords de gaz naturel et de gaz de pétrole liquéfié. Vérifiez que les tuyaux souples de raccordement, s'il y en a, ne sont pas tordus.

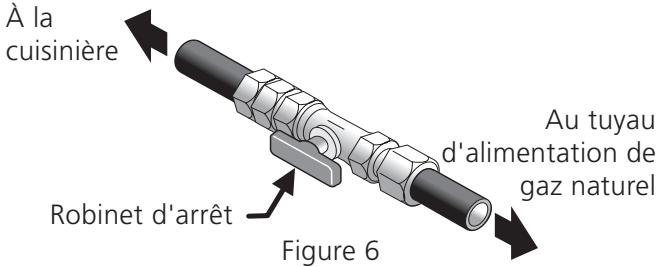

Le tuyau d'alimentation doit être équipé d'un robinet d'arrêt approuvé. Ce robinet devrait être situé dans la même pièce que la plaque de cuisson et à un endroit permettant de l'ouvrir et de le fermer sans difficulté. Ne bloquez pas l'accès au robinet d'arrêt. Il sert à allumer ou à fermer l'alimentation en gaz de l'appareil.

Ouvrez le robinet d'arrêt du tuyau d'alimentation de gaz naturel. Attendez quelques minutes pour permettre au gaz de se déplacer dans le tuyau d'alimentation.

Vérifiez qu'il n'y ait pas de fuites. La vérification pour les fuites doit être faite selon les instructions du manufacturer. Après avoir raccordé l'alimentation en gaz à la plaque de cuisson, à l'aide d'un manomètre vérifiez si le système ne fuit pas. Si vous ne disposez pas d'un manomètre, ouvrez l'alimentation en gaz et utilisez un liquide détecteur de fuites sur tous les joints et les raccords.

de flamme nue pour vérifier s'il y a des fuites aux raccords de gaz naturel. La détection des fuites à l'aide d'une flamme pourrait provoquer un incendie ou une explosion.

Serrer les raccords afin de prévenir les fuites de gaz dans la plaque de cuisson ou le tuyau d'alimentation.

Après avoir relié la plaque de cuisson à l'alimentation en gaz, vérifiez l'alignement des robinets, afin de vous assurer que le conduit de la rampe à gaz n'a pas été déplacé.

Lors de toute vérification de pression du circuit à une pression supérieure à 12 lb/po2 (3.5 kPa ou 14" C. E.), débranche la plaque de cuisson et son robinet d'arrêt individuel de l'alimentation en gaz.

Lors de toute vérification de pression du circuit d'alimentation en gaz à une pression inférieure ou égale à 12 lb/po2 (3.5 kPa ou 14" C. E.), isolez la plaque de cuisson du réseau d'alimentation en gaz en fermant son robinet d'arrêt manuel.

Alimentation en électricité

Circuit de dérivation de 120 volts, 60 Hertz, avec mise à la terre appropriée, protégé par un disjoncteur de 15 ampères ou un fusible temporisé. N'utilise pas de cordon de rallonge pour brancher la plaque de cuisson.

IMPORTANT Veuillez lire attentivement.

Pour votre propre sécurité, cet appareil doit être correctement mis à la terre.

Afin de réduire au minimum les risques de chocs électriques, le cordon d'alimentation de cet appareil est muni d'une fiche de contact tripolaire (mise à la terre) encastrable dans une prise de courant murale tripolaire standard avec mise à la terre (figure 7).

Il est conseillé de faire vérifier la prise de courant murale et le circuit par un électricien qualifié, afin de s'assurer que la prise de courant est correctement mise à la terre.

Méthode préférée

Figure 7

Assurez-vous que l'appareil est bien mis à la terre avant de l'utiliser.

Dans le cas où il n'y a qu'une prise de courant murale bipolaire standard, il incombe au client de la remplacer par une prise de courant murale tripolaire correctement mise à la terre.

Il est strictement interdit de couper ou d'enlever la troisième tige (mise à la terre) du cordon d'alimentation.

AVERTISSEMENT Débranche le cordon d'alimentation électrique de la prise de courant murale avant de réparer ou de nettoyer la plaque de cuisson.

8. Vérification de fonctionnement

Référez-vous au Guide de l'utilisateur fourni avec votre appareil pour le mode de fonctionnement et l'entretien de votre plaque de cuisson.

1. Retirez le matériel d'emballage des brûleurs.
2. Branchez l'alimentation en électricité et ouvrez le robinet principal d'alimentation en gaz.

3. Vérifiez les allumeurs

Il faut vérifier le fonctionnement des allumeurs électriques après que la plaque de cuisson et les raccords du tuyau d'alimentation aient été eux-mêmes vérifiés relativement aux fuites et que la plaque de cuisson ait été établie à la prise de courant.

Pour faire fonctionner le brûleur de surface :

A. Enforcez et tournez la commande à "LITE". Vous entendrez un petit déclic ; c'est le bruit de l'allumeur électrique qui allume le brûleur. B. Après l'allumage du brûleur, réglez la flamme à l'intensité voulue. Les commandes n'ont pas besoin d'être réglées vis-à-vis d'un repère particulier. Utilisez les repères comme guide et réglez la flamme au besoin.

4. Réglez la position LOW des valves régulières (voir figure 8)

A. Appuyez et tournez le bouton de commande à LITE jusqu'à ce que le brûleur s'allume. B. Tournez rapidement le bouton à la position la plus basse (LOW). C. Si le brûleur s'éteint, remettez le bouton à la position arrêt (OFF). D. Enlevez le bouton de commande ainsi que l'anneau décoratif du brûleur de surface. E. Insérez un tournevis à pointe droite fine dans la tige creuse du robinet et ensuite dans la tête de la vis. La hauteur de la flamme peut être augmentée ou diminuée en tournant la vis. Ajustez la flamme jusqu'à ce que vous puissiez tourner rapidement le bouton de LITE à la plus BASSE position (LOW) sans éteindre la flamme. Celle-ci devrait être aussi minuscule que possible sans s'éteindre.

Figure 8

Note: Aucun réglage du mélange d'air n'est requis sur cette surface de cuisson.

Lorsque tous les raccordements sont terminés

Vérifiez que toutes les commandes sont en position d'arrêt.

Assurez-vous que la circulation d'air de combustion et de ventilation à la plaque de cuisson n'est pas obstruée.

Emplacement du numéro de modèle et de série

La plaque signalétique est située sous la plaque de cuisson.

Pour toute commande de pièces ou demande de renseignements, au sujet de la plaque de cuisson, assurez-vous de toujours inclure les numéros de modèle et de série, ainsi que le numéro ou lettres de lot de la plaque signalétique de votre plaque de cuisson.

Avant d'appeler le service d'entretien

Consultez la liste des vérifications préventives et les instructions d'opération dans votre Guide de l'utilisateur. Vous sauverez probablement du temps et de l'argent. La liste contient les incidents ordinaires ne réalisant pas de défectuosités dans le matériel ou la fabrication de cet appareil.

Pour obtenir nos adresses et numéros de téléphone, référez-vous à la garantie et aux renseignements sur les services d'entretien dans votre Guide de l'utilisateur. Prière de nous téléphoner ou de nous écrire pour toute demande d'information au sujet de votre appareil et/ou si vous désirez commander des pièces.
