| Intitulé | Description |
|---|---|
| Type de produit | Chaudière à gaz à condensation |
| Caractéristiques techniques principales | Chaudière murale, système de chauffage central, production d'eau chaude sanitaire |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | 700 x 400 x 300 mm |
| Poids | 45 kg |
| Compatibilités | Compatible avec divers systèmes de chauffage et radiateurs |
| Type de batterie | Non applicable |
| Tension | Non applicable |
| Puissance | 25 kW |
| Fonctions principales | Chauffage, production d'eau chaude, régulation de la température |
| Entretien et nettoyage | Entretien annuel recommandé, nettoyage des filtres et vérification des composants |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées, réparabilité facilitée par un accès aisé aux composants internes |
| Sécurité | Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites de gaz |
| Informations générales utiles | Installation par un professionnel recommandée, garantie de 2 ans |
FOIRE AUX QUESTIONS - PRIMAVERA CA 125 S IONO BALTUR
Questions des utilisateurs sur PRIMAVERA CA 125 S IONO BALTUR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice PRIMAVERA CA 125 S IONO - BALTUR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PRIMAVERA CA 125 S IONO de la marque BALTUR.
MODE D'EMPLOI PRIMAVERA CA 125 S IONO BALTUR
Livret d'instructions pour
du modèle de chaudière à gaz:
PRIMAVERA CA 125 S IONO & PRIMAVERA CAB 125 S IONO
Baltur
La Chaleur dans la Maison
Instructions pour le reglage 18
OUVERTURE DU PANNEAU DE CONTROLLE 19 SECTION GAZ 19 CONTROLES PRELIMINAIRES ET RÉGLAGE 19 RÉGLAGE DE L'ALLUMAGE RALLYNTI 20 RÉGLAGE DE LA PUISSANCE DE CHAUFFAGE 20 RÉGLAGE DE LA PUISSANCE DE CHAUFFAGE 21
ADAPTATION POUR L'UTILISATION D'AUTRE GAZ 22 CONVERSION GAZ METHANE GPL 22 TABLE DES PRESSIONS AUX ROBINETS, POUR DIVERS TYPES DE GAZ. 22 CONVERSION GPL GAZ METHANE 23 RÉGLAGE PUISSANCE MAX. MIN. D'EAU SANITAIRE 23 SECTION HYDRAULIQUE 24 RÉGLAGE DU DÉBIT D'EAU SANITAIRE 24 EXCLUSION DU BY-PASS AUTOMATIQUE 25 SECTION ELECTRIQUE 25
Instructions pour la maintenance 26
MAINTENANCE 27 IMPORTANT. SEULEMENT POUR MODELE PRIMAYERA CAB 125 S IONO 27 VIDANGE DE L'APPAREIL 27 COMPOSANTS PRESENTS SUR LA CHAUDIRE MODELE 'PRIMAVERA CA 125 S - CA 125 S IONO' 28 COMPOSANTS PRESENTS SUR LA CHAUDIRE MODELE 'PRIMAVERA CAB 125 S IONO' 29 LEGENDE MODELE PRIMAVERA CA 125 S IONO 30 LEGENDE MODELE PRIMAVERA CAB 125 SIONO 31
Pour la première mise en route, qui devra obligatoirement être effectuée par un technicien autorisé Baltur, celui-ci vérifie que:
- l'appareillage est étanche
- le réglage du débit de combustible selon la puissance requise par la chaudière
- la chaudière est alimentée par le type de gaz pour lequel elle a été préparée
- la pression d'alimentation en combustible est comprise entre les valeurs indiquées sur la plaquette
- le système d'alimentation est aux justes dimensions pour le débit de combustible nécessaire et que le dit système comporte tous les dispositifs de sécurité prévus par les normes et lois en vigueur.

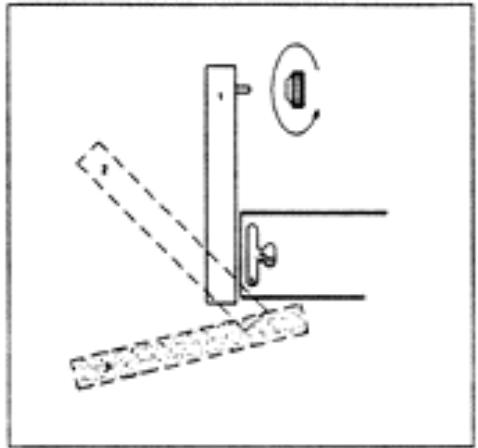

Ouverture du panneau de contrôle
Pour pouvoir accéder aux dispositifs de réglages, procéder comme suit :
1. Enlever le panneau frontal de la chaudière. 2. Dévisser et enlever les deux boulons circulaires de fixation du tableau de commande. 3. Faire pivoter le tableau de commande en respectant les trois positions représentées ci-contre, jusqu'à complète ouverture de celui-ci.
Une fois les changements effectués, suivre les opérations en sens inverse. Afin d’éviter que la carrosserie et le panneau ne s’ouvrent accidentellement, installer les petites équerres fournies avec la chaudière en suivant les instructions d’accompagnement.

Contrôles préliminaires et réglage
La chaudière est déjà pré-réglée à sa sortie d'usine, et a été contrôlée pour le type de gaz pour lequel elle est commandée ; il convient toutefois de contrôler que le type de gaz et la pression au brûleur sont correctes. Dans le cas contraire, suivre les procédures indiquées dans ce chapitre.

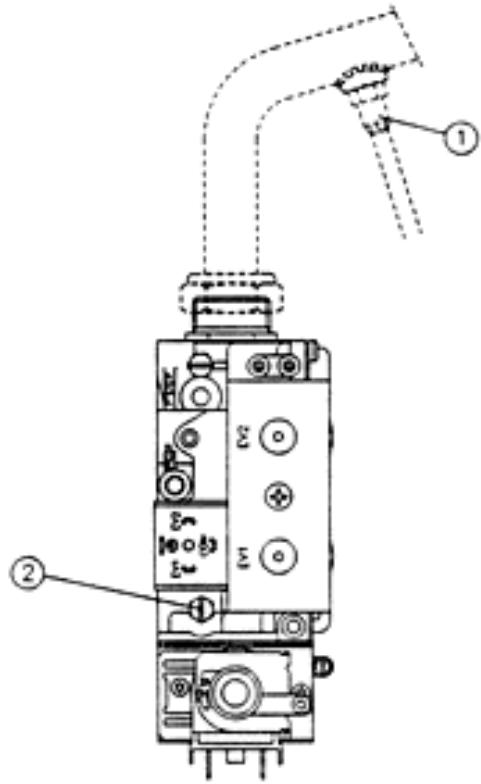

Pour mesurer la pression du gaz, il faut brancher un manomètre sur les prises de pression 1 (situé sur le brûleur) et 2 (situé sur la vanne de gaz).

SIT 837 TANDEM
Les chaudières sont produites avec deux différents types de valve de gaz, selon les modèles. Les versions avec la velleuse utilisent la velleuse de gas SIT 825 et les versions électroniques utilisent les valves SIT 837 TANDEM.
Pour effectuer le contrôle des pressions au brûleur, insérer la sonde du manomètre dans les prises de pressions situées sur la valve de gaz (voir schéma).
N. B. Pour contrôler que la pression et le débit du gaz du réseau sont suffisants pour garantir un bon fonctionnement de l'appareil, effectuer les mesures à brûleur allumé.
Réglage de l'allumage rallenti
Régler le dispositif d'allumage lent de la manière suivante :
- Mettre la chaudière hors-tension. - Faire pivoter le panneau de commande de la chaudière.
- positionner le micro-interrupteur RLA sur OFF. De cette manière, la chaudière restera en modalité 'allumage rallenti' et il sera possible de régler la pression de l'allumage lent.
- Remettre la chaudière sous tension.
- Allumer le brûleur et contrôler la pression au manomètre en U;
- si la valeur relevée est différente des suivantes: GAZ METHANE 2.9 mbar - GPL 7.8 mbar; alors enlever le capuchon de protection du potentiomètre de réglage RLA (2 sur le schéma) situé sur l'arête du panneau et régler la pression en faisant tourner le potentiomètre jusqu'à l'obtention de la valeur voulue. - positionner le micro-interrupteur RLA sur ON.
Procéder ensuite au réglage de la puissance de chauffage, sinon, refermer le panneau de commande en le fixant à l'aide des deux boulons.
Réglage de la puissance de chauffage
La capacité de chauffage maximum doit être réglée selon les nécessités du système (définies dans le projet). Les valeurs de pression de gaz correspondant aux différentes capacités sont indiquées dans le tableau 'Puissance Pression'. Pour procéder au réglage de la pression du gaz au brûleur, opérer comme suit tout en suivant le schéma:
- Enlever le panneau frontal de la chaudière pour accéder au régulateur qui se trouve sur la planche de commande électrique.
- Positionner le sélecteur Été/Hiver sur la position Hiver.
- allumer le brûleur et controller la pression maximum de gaz sur le manomètre.
- Enlever le capuchon de protection du potentiomètre de réglage RR (3 sur le schéma).
- régler la pression en faisant tourner le potentiomètre RR jusqu'à l'obtention de la valeur voulue.
- remettre le capuchon du potentiomètre.
- refermer le panneau de commande.
Primavera CA 125 S IONO & Primavera CAB 125 S IONO
| Puisance Thermique | Méthane G20 | Buthane G30 | Propane G31 | ||||
| kW | kcal/h | mBar | mmH2O | mBar | mmH2O | mBar | mmH2O |
| MIN 11.5 | 9890 | 2.2 | 22.5 | 5 | 51 | 7 | 71.5 |
| 12 | 10320 | 2.4 | 24.5 | 5.3 | 54 | 7.3 | 74.5 |
| 13 | 11180 | 2.8 | 28.5 | 5.9 | 60 | 7.8 | 80 |
| 14 | 12040 | 3.2 | 33 | 6.6 | 67 | 8.3 | 85 |
| 15 | 12900 | 3.74 | 38 | 7.7 | 78.5 | 9.8 | 100 |
| 16 | 13760 | 4.3 | 44 | 8.7 | 89 | 11.3 | 115 |
| 17 | 14620 | 4.8 | 49 | 9.6 | 100 | 12.5 | 127.5 |
| 18 | 15480 | 5.4 | 55 | 10.9 | 111 | 14 | 143 |
| 19 | 16340 | 6.1 | 62 | 12.2 | 124.5 | 15.6 | 159 |
| 20 | 17200 | 6.7 | 68.5 | 13.5 | 138 | 17.2 | 175.5 |
| 21 | 18060 | 7.5 | 76.5 | 15 | 153 | 19 | 194 |
| 22 | 18920 | 8.1 | 82.5 | 16.4 | 167 | 21 | 214 |
| 23 | 19780 | 8.8 | 90 | 17.7 | 180.5 | 22.5 | 229.5 |
| 24 | 20640 | 9.54 | 97 | 19.3 | 197 | 24.6 | 251 |
| 25 | 21500 | 10.3 | 105 | 20.8 | 212 | 26.5 | 270 |
| 26 | 22360 | 11 | 1125 | 22.4 | 228.5 | 28.4 | 290 |
| 27 | 23220 | 11.7 | 119 | 23.6 | 241 | 30 | 306 |
| 28 | 24080 | 12.6 | 127.5 | 25.7 | 262 | 32.7 | 333.5 |
| MAX 28.8 | 24980 | 13.5 | 138 | 27.5 | 28.5 | 35 | 357 |
Exemple de réglage de la puissance max : de chauffage
Puissance Max. voulue: 14 kW (12 000 kcal/h)
| 13 | 11180 | 4 | 40.8 | 8.7 | 89 | 11 | 112 |
| 14 | 12040 | 3.2 | 48 | 7 | 102 | 9 | 130 |
| 15 | 12900 | 5.3 | 54 | 11.4 | 116 | 14.5 | 148 |
Chaque ligne correspond à une capacité thermique et à la pression relative pour chacun des 3 types de gaz.
Adaptation pour l'utilisation d'autres gaz
ATTENTION: les opérations décrites ci-dessous doivent être effectuées uniquement par un personnel qualifié et autorisé par Baltur.
Conversion Gaz Méthane → GPL
Pour la conversion de la chaudière de Gaz Methane à GPL, il faut procéder comme suit:
Ouvrir le panneau de commande et accéder à l'arrête du panneau - Démonter le tube qui relié la valve de gaz avec la rampe porte injecteur - Déplacer l'orifice calibré mis sur la vanne de gaz. - Démonter la rampe et substituer les injecteurs avec d'autres, adaptés au nouveau gaz d'alimentation, en utilisant une clé de 7 mm. - Substituer le Vent avec celui adapté au GPL. Remonter le tube et la rampe en faisant attention à les repositionner correctement. - Changer l'injecteur de la veilleuse (si existant) avec celui pour GPL. - Déplacer le jumper JP1 en position GPL (1 sur le schéma) Vérifier, en utilisant la prise de pression sur la valve de gaz, que la pression en amont de la chaudière soit.
-butane: min. 25 mbar max. 35
-propane : min. 25 mbar, max. 37
- Contrôler qu'il n'y ait pas de fuite de gaz. Vérifie que le bouchon de "B" (voir fig. page 24) est visé complètement. Pour le modèle avec veilleuse règle le débit de veilleuse
- Régler l'allumage lent.
- Régler la puissance de chauffage.
éclate du brûleur
Carte de gestion
Table des pressions
| INJECTUERS | injecteurs veilleuse | ORIFICE CALIBRE' | |||
| Q. tàn° | G20/25 | G30/31 | G20/G25 | G30/G31 | G20/G25 |
| 1/100 mm | φ1/100 mm | φ mm | |||
| 13 | 120 | 75 | 27x2 | 22 | 6 |
| 13 | 120 | 75 | / | / | 6 |
Conversion GPL → Gaz Méthane
Pour la conversion de la chaudière de Gaz Méthane au G. P. L, opérer comme suit :
Ouvrir le panneau de commande et accéder à l'arrêté du panneau - Démonter le tube qui relie la valve de gaz avec la rampe porte injecteur - Démonter la rampe et substituer les injecteurs avec d'autres, adaptations au nouveau gaz d'alimentation, en utilisant une clé de 7 mm. - Substituer le Vent avec celui adapté au Méthane. - Placer l'orifice calibré du diamètre indiqué dans la TABLE DES INJECTEURS sous le connecteur de la vanne de gaz - Remonter le tube et la rampe en faisant attention à les repositionner correctement. - Changer l'injecteur de la veilleuse (si existant) avec celui pour Méthane - Déplacer le jumper JP1 en position Méthane (1 sur le schéma) Vérifier, en utilisant la prise de pression sur la valve de gaz, que la pression en amont de la chaudière soit. -méthane: min. 17 mbar max. 25 - Contrôler qu'il n'y ait pas de fuite de gaz. - Régler l'allumage lent. - Régler la puissance de chauffage.
Réglage puissance max./min. production d'eau sanitaire
Toutes les instructions, données ci-après, sont à usage exclusif du personnel technique du service après-vente autorisé. On doit s'en servir dans le cas de réglage d'une nouvelle vanne gaz après remplacement.
- Vérifier que la pression à l'entrée de la chaudière correspond au type de gaz utilisé.
- Positionner le sélecteur Été/Hiver sur la position Été.
- Ouvrir un robinet d'eau chaude au début maximum, attendre 10 sec. et vérifier ensuite la pression correspondant à la valeur indiquée dans le tableau 'Puissance Pression'.

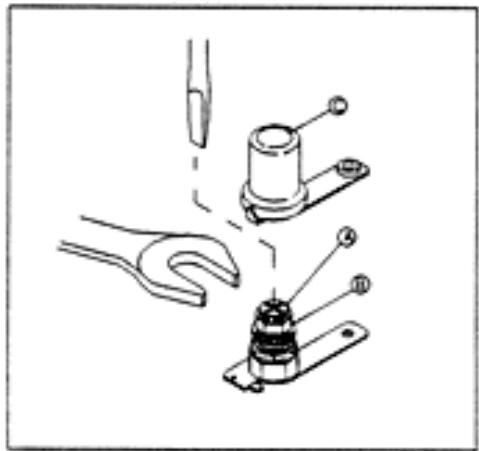

Dans le cas où il s'avérerait nécessaire une modification, en suivant le schéma, opérer comme suit :
- s'assurer que la bobine de modulation soit sous tension
- enlever le capuchon 'C'
- régler la pression maximum en agissant sur l'écran 'B' avec une clé de 10mm. En tournant dans le sens des aiguilles, la pression augmente, en tournant dans le sens contraire des aiguilles, la pression diminue.
- Enlever le connecteur de mise sous tension de la bobine de modulation
- En maintenant serre l'écran 'B', régler la pression minimum en vissant progressivement la vis 'A' à l'aide d'un tournevis cruciforme de 4mm
- réinsérer le connecteur de mise sous tension de la bobine et vérifier que les valeurs correspondent.
- Remettre le capuchon 'C'.

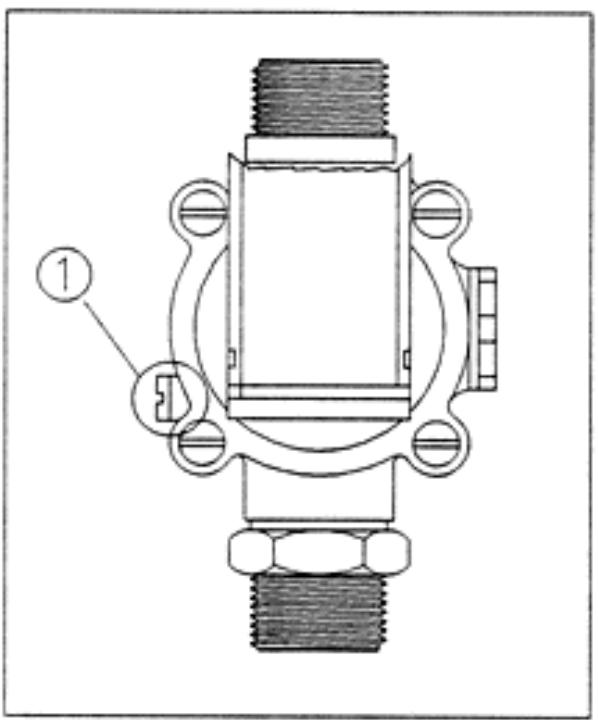

Réglage du début d'eau sanitaire
La chaudière est déjà précontrôlée à sa sortie d'usine, il est néanmoins conseillé d'effectuer un réglage du début d'eau sanitaire en procédant comme suit:
- ouvrir à fond un robinet d'eau chaude - disposer sous le robinet un mesureur de débit
- agir sur les vis de réglages du pressostat de priorité pour régler le début à la valeur voulue.

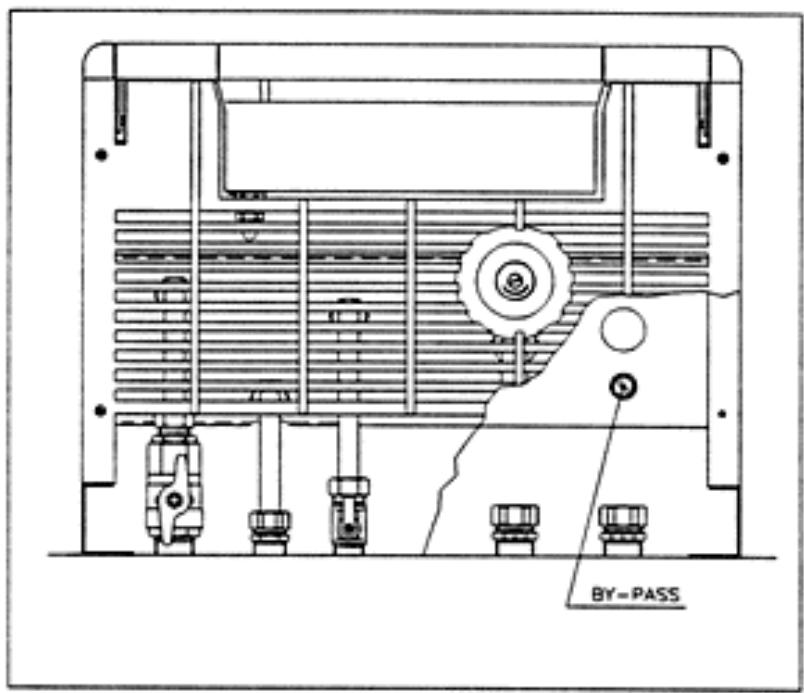

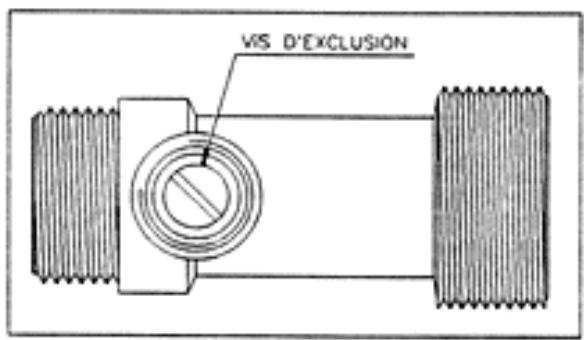

Exclusion du bypass automatique
Tous les modèles de la gamme de chaudière Baltur sont équipés en série d'un by-pass automatique : En condition d'ouverture totale (ex: avec toutes les valves de zone fermées) le by-pass garantit un débit de 450l/h suffisant au normal fonctionnement de la chaudière, c'est-à-dire sans déclencher les dispositifs de sécurité.
Il est possible, quoi qu'il en soit, d'exclure le by-pass - en cas de nécessité - en procédant comme suit:
-mettre le sélecteur Été/Hiver sur la position '0', ouvrir la chaudière et le panneau de commande, tourner la vis du by-pass (voir schéma ci-dessous) en sens horaire. Si par hasard la rotation de la vis s'avérait difficile, abaisser légèrement la pression du système, allumer la chaudière.


Attention
Après avoir effectué tous les réglages de la chaudière, conformez-vous aux instructions suivantes afin d'éviter toute ouverture accidentelle du panneau de la chaudière.
- Visser les 4 vis (A) à la carrosserie de la chaudière en interposant les petites équerres.
Primavera CA 125 S IONO & Primavera CAB 125 S IONO
Maintenance
Toutes les opérations d'installation, de manutention et de transformation de gaz, doivent être effectuées par un personnel autorisé Baltur.
Il est nécessaire à la fin de chaque période de chauffage de faire contrôler l'appareil par un technicien autorisé afin d'avoir un matériel toujours en parfait état de marche.
Il s'agira de vérifier les points suivants :
- Elimination des eventuels traces d'oxydation des brûleurs
- vérification et grand nettoyage du ventilateur et des tuyaux
- nettoyage des éventuelles incrustations sur l'écheateur et sur les électrodes
- contrôle de l'allumage, de l'extinction, et du bon fonctionnement de l'appareil
- contrôle de la mise en place et de l'étanchéité des tuyaux et raccords, de gaz et d'eau
- contrôle de la consommation de gaz à puissance maxi. et minimum
- contrôle du bon fonctionnement des dispositifs de sécurité
- contrôle du bon fonctionnement des dispositifs de commande et de réglages
- Vérifier périodiquement le bon fonctionnement et le bon état du conduit des fumées et/ou du dispositif d'évacuation des fumées.
Dans le cas de travaux ou de manutention de structures situées dans les environs des conduits de fumée et/ou des dispositifs d'évacuation des fumées et de leur éléments, éteindre la chaudière; une fois les travaux terminés, faire vérifier le bon état de la chaudière par un technicien qualifié.
- Ne pas laisser de bidons de substances inflammables dans le local de chaufferie.
- Ne pas nettoyer le local de chaufferie quand la chaudière fonctionne.
Un usage précautionneux et soigné est toujours gage d'économie et de sécurité.
Le nettoyage des panneaux protecteurs doit être effectué seulement avec de la simple eau savonneuse. Ne nettoyer en aucun cas les panneaux, autres parties peintes, ou éléments de plastiques, avec du diluant pour peinture.
Dans tous les cas de substitutions du thermostat des fumées, il est absolument obligatoire d'utiliser des pièces de rechange originales, qui vous seront fournies par Baltur.
À la fin des opérations de maintenance, nous conseillons aux techniciens la rédaction d'un rapport, à remettre à l'utilisateur, qui devra relater les conditions rencontrées, les interventions effectuées, et les éventuelles recommandations ou conseils.
La société Balatur décline toute responsabilité dès lors que des pièces de rechange non originales sont installées.
Important. seulement pour modèle Primavera CAB 125 IONO
Pourvoir tous les 6 mois au contrôle et, le cas échéant, à la substitution de l'anode de magnesium du Boiler, ceci afin de protégé ce dernier des risques de corrosion
ATTENTION: cet appareil est pourvu d'un thermostat de sécurité du tirage de cheminée, lequel intervient lorsque il y a un renvoi vers l'intérieur des fumées produites par la combustion.
Ce dispositif ne doit jamais être exclu ou mis hors-service. Les fumées rentrant dans l'espace intérieur de l'habitation ne peuvent provoquer des intoxications chroniques ou aigues, potentiellement mortelles.
Vidange de l'appareil
Pour vider la chaudière, opérer comme suit:
- enfiler un tuyau de caoutchouc sur le robinet de vidange
- placer l'autre extrémité du tuyeau à une sortie de vidange
- tourner dans le sens contraire des aiguilles d'une montre le papillon de cuivre du robinet de vidange
- une fois la vidange terminée, refermer le robinet dans le sens des aiguilles d'une montre.

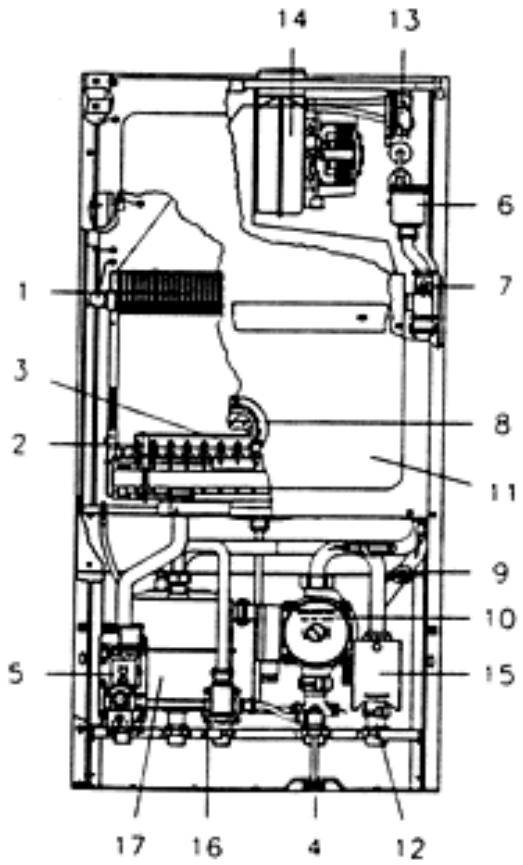

Composants présentss sur la chaudiere modèle primaVERA CA 125 - CA 125 IONO
1- échangeur primaire en cuivre 2- brûleur à allumage électronique avec régulation à ionisation (version iono) ou brûleur pilostat (normale) 3- brûleur 4- robinet de remplissage du système 5- valve de gaz 6- valve automatique de décompression de l'air 7- thermostat de sécurité temp. max. cu 105°C 8- portillon d'inspection sur la chambre de combustion 9- thermostat limite 10- circulateur 11- chambre de combustion 12- robinet de vidange du système 13- thermostat des fumées 14- ventilateur 15- valve déviateure électrique 16- pressostat de priorité du sanitaire 17- échangeur d'eau sanitaire

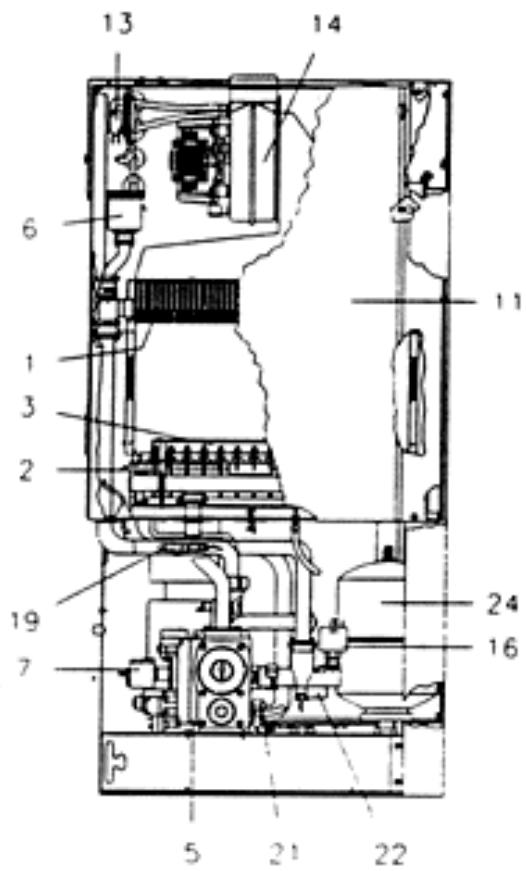

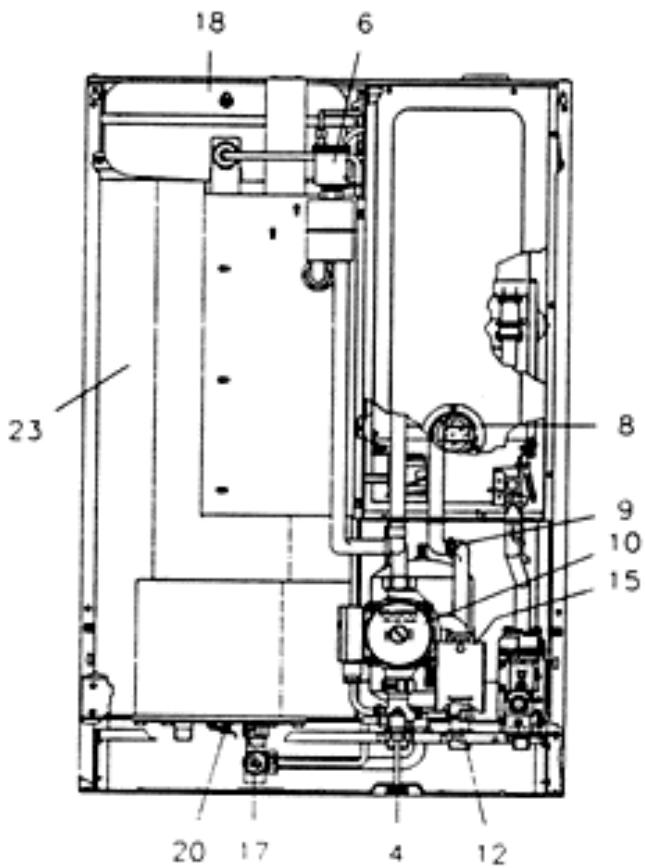

Composants présents sur la chaudière modèle primavera CAB 125 IONO
1- échangeur primaire en cuivre 2- brûleur pilote à allumage électronique avec régulation à ionisation (version 100) 3- brûleur 4- robinet de remplissage du système 5- valve de gaz 6- valve automatique de décompression de l'air 7- modulateur 8- porte d'inspection sur la chambre de combustion 9- thermostat limite 10- circulateur 11- chambre de combustion 12- robinet de vidange du système 13- pressostat des fumées 14- ventilateur 15- valve déviateur électrique 16- pressostat de manque d'eau 17- Valve de sécurité à 8 Bar 18- vase d'expansion 19- bulbe thermostatique de chauffage 20- bulbe thermostatique de sanitaire 21- by-pass appareil 22- Valve de sécurité à 3 Bar 23- Cumulus 24- Vase hydraulique

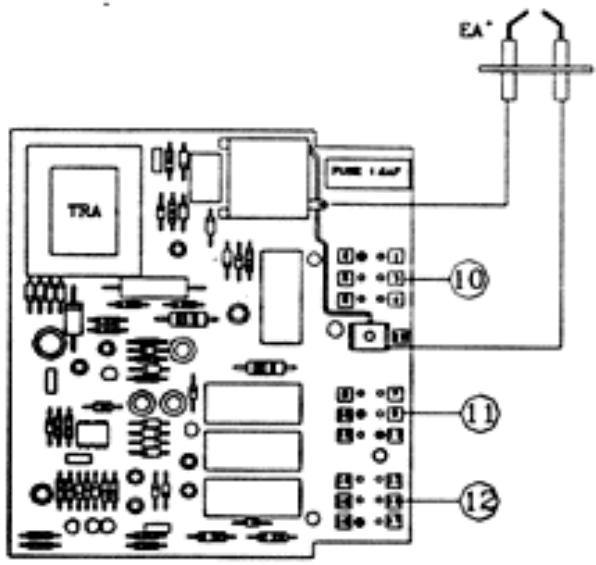

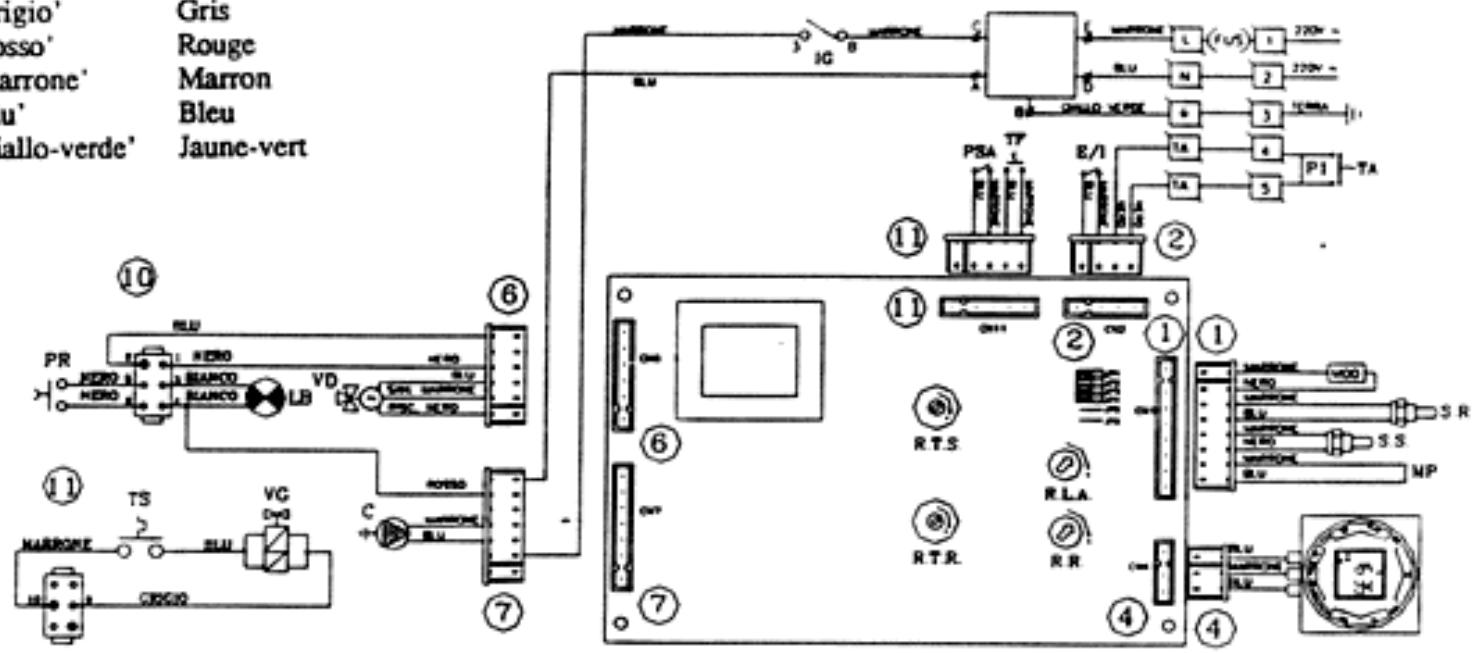

Légende modèle primavera CA 125 s IONO
C Circulateur EA Électrode d’allumage E/ Hiver ER Électrode de relèvement IG Interrupteur général JP1-4 Ponts mobiles/Jumpers 4 LB Led de verrouillage MOD Modulateur MP Micro priorité MPV Micro press. ventilateur MV Micro ventilateur P1 Pont thermique ambiant PR Poussoir de rallumage PSA Pressostat sécurité eau RLA Réglement allumage lent RR Réglement chauffage RTR Régulation temp. chauffage RTS Régulation temp. sanitaire SR Sonde chauffage SS Sonde sanitaire TA Thermostat d’intérieur TF Thermostat des fumées TRA Transf. allumage TS Thermostat de sécurité VD Vanne dérivation VG Vanne de gaz

Couleur Arancio Orange 'Bianco' Blanc 'Viola' Violet 'Nero' Noir 'Grigio' Gris Rosso Rouge 'Marrone' Marron 'Blu' Bleu 'Giallo-verde' Jaune-vert

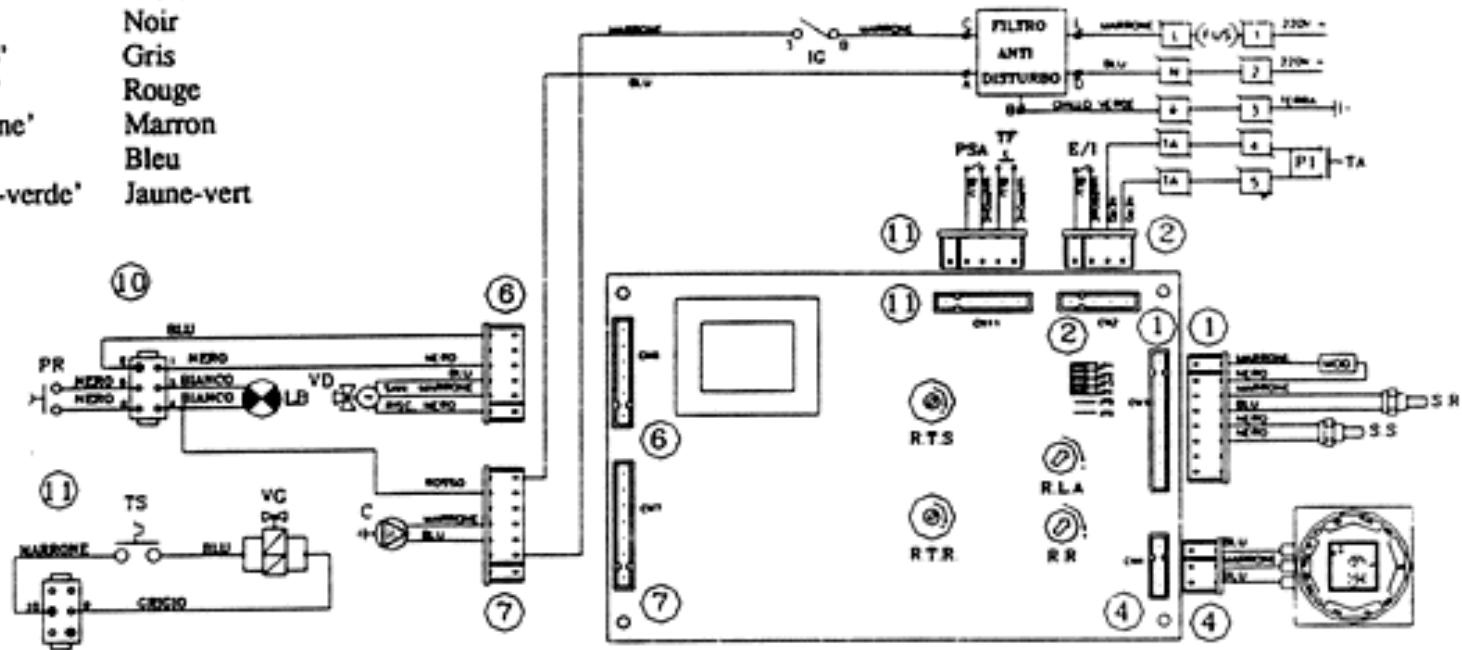

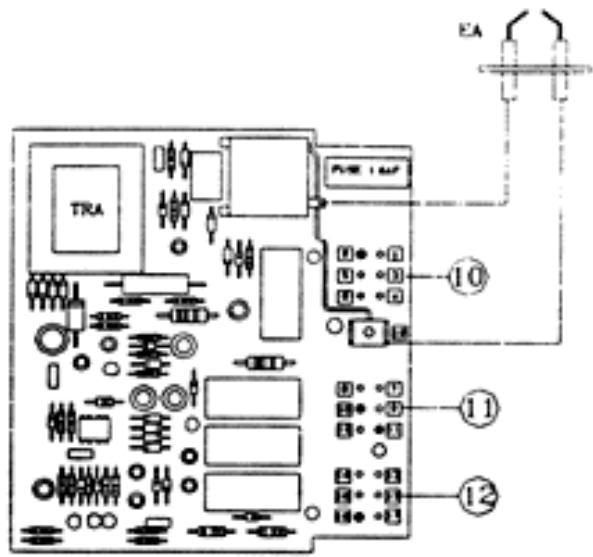

Légende modèle PRIMAVERA CAB 125 S IONO
C Circulateur EA Électrode d’allumage E/ Hiver ER Électrode de relèvement IG Interrupteur général JP1-4 Ponts mobiles/jumpers 1 à 4 LB Led de verrouillage MOD Modulateur P1 Pont thermique ambiant PR Poussoir de rallumage PSA Pressostat sécurité eau RLA Réglement allumage lent RR Réglement chauffage RTR Régulation temp. chauffage RTS Régulation temp. sanitaire SR Sonde chauffage SS Sonde sanitaire TA Thermostat d’intérieur TF Thermostat des fumées TRA Transf. allumage TS Thermostat de sécurité VD Vanne déviateuse VG Vanne de gaz


Couleur Arancio Orange 'Bianco' Blanc 'Viola' Violet 'Nero' Noir 'Grigio' Gris Rosso Rouge 'Marrone' Marron 'Blu' Bleu "Giallo-verde" Jaune-vert
