MODE D'EMPLOI CA 225 E BALTUR

pour l'installation, l'utilisation et la maintenance du modèle de chaudière à gaz:

Instructions pour l'installation... 9

Normes et textes relatifs à l'installation de chaudières 9 Fixation de la chaudière 10 Raccordements hydrauliques 11 Alimentation en eau chaude sanitaire 11 Remplissage de la chaudière 11 Raccordement du gaz 12 Raccordements électriques 12 Raccordements à la cheminée 13

Instructions pour le réglage et l'entretien 14

Accès aux dispositifs de réglage...... 14 Section GAZ 14 Section HYDRAULIQUE 19 Section ELECTRIQUE 20

Avertissements pour réglages et entretien 20 Composants présents sur la chaudière FIDA CA 221-225 E 22 Composants présents sur la chaudière FIDA CAB 221-225 E 23 Schéma électrique de la chaudière FIDA CA 221-225 E 24 Schéma électrique de la chaudière FIDA CAB 221-225 E 25

Instructions pour l'utilisateur...26

Avertissement pour la mise en service de l'appareil 26 Conseils utiles 26 Avertissement 27 Commandes de la chaudière 27 Indications 29 Protection antigel électronique 29 Éventuels défauts de fonctionnement 30 Précautions durant l'utilisation 30

Avertissements généraux

Le présent livre fait partie intégrante du produit et en est l'instrument essentiel; il est fourni avec la chaudière et devra donc être remis à l'utilisateur.

Lire attentivement la notice et les avertissements qui y sont contenus, dans la mesure où ceux-ci fournissent d'importantes indications quant à l'installation, l'utilisation et l'entretien de l'appareil.

Conserver avec soin le présent livre, afin qu'il puisse être consulté par la suite.

L'installation de la chaudière doit être effectuée en conformité avec les réglements et les normes en vigueur, selon les instructions données par le constructeur et par les professionnels qualifiés.

Par professionnels qualifiés, on comprend principalement les Stations d'Assistance technique.

Le constructeur décline toute responsabilité, contractuelle ou extracontractuelle, pour tous dommages résultants d'erreurs d'installation, d'utilisation, ou non-observation des règles d'installation en vigueur, y compris les réglementations locales et sanitaires.

Important: La chaudière sert à réchauffer l'eau à une température inférieure à celle de l'ébulition, à la pression atmosphérique. Elle doit être raccordée à un système de chauffage et/ou à un réseau d'eau chaude sanitaire, compatible(s) avec ses caractéristiques techniques.

Ne pas laisser à la portée des enfants le matériel d'emballage (comme le carton, les clous, les sacs plastiques, etc.). qui peuvent s'avérer dangereux pour eux.

— Avant d'effectuer toute opération (nettoyage, entretien), l'appareil devra être mis hors-tension, en utilisant l'interrupteur de la chaudière, et/ou celui du réseau électrique général. — En cas de panne et/ou de mauvais fonctionnement, éteignez la chaudière, et vous abstenir de toute autre intervention personnelle.

Les éventuelles réparations devront obligatoirement être effectuées par une Station d'Assistance Technique, et avec des pièces détachées d'origine.

Un manquement à cette obligation pourrait rendre dangereux le fonctionnement de l'appareil.

— Du moment où vous décidez de ne plus utiliser l'appareil, les parties de la chaudière pouvant se révéler dangereuses devront être neutralisées. — Si l'appareil avait été vendu, cédé, ou déménagé, assurez-vous que le livre d'instructions suive l'appareil afin qu'il puisse être consulté par le nouveau propriétaire et/ou par l'installateur. — Cet appareil doit être exclusivement destiné à l'usage pour lequel il a été prévu. — Tout autre usage est à considérer comme imprévu et dangereux. — Cet appareil doit obligatoirement être installé sur un mur.

Données techniques

DONNÉES TECHNIQUES	U.M.	FIDA CA 221 E	FIDA CAB 221 E	FIDA CA 225 E	FIDA CAB 225 E
Certificat de qualité CE	n°	0063 AR 4550	0063 AR 4550	0063 AR 4550	0063 AR 4550
Catégorie		II2E+3+	II2E+3+	II2E+3+	II2E+3+
Type		B11BS	B11BS	B11BS	B11BS
Débit calorifique Max. (Hi)	kW	27	27	32	32
Débit calorifique Min. (Hi)	kW	10.5	10.5	13.2	13.2
Puisance utile Max. (Hi)	kW	24.3	24.3	28.8	28.8
Puisance utile Min. (Hi)	kW	8.9	8.9	11.2	11.2
RENDEMENT MESURÉ
Rendement nominal	%	90.1	90.1	90.1	90.1
Rendement à 30% Pn	%	88.5	88.5	88.5	88.5
DONNÉES de CHAUFFAGE
Régulation de la Température de l'Eau de Chauffage	°C	30-80	30-80	30-80	30-80
Vase d'expansion	I	8	10	8	10
Pression vase d'expansion	bar	1	1	1	1
Pression max. de fonctionnement	bar	2.5	2.5	2.5	2.5
Température Max.	°C	90	90	90	90
DONNÉES DU CIRCUIT SANITAIRE
Volume du gallon	I	/	60	/	60
Prélèvement continu ΔT 25°C	l/min	14	14	16.4	16.5
Prélèvement continu ΔT 35°C	l/min	10	10	12	12
Débir spécifique (pr EN625)	l/min	14	14	16.5	17
Débit d'eau Min.	l/min	2.5	/	2.5	/
Pression sanitaire Max.	bar	6	7.5	6	7.5
Pression sanitaire Min.	bar	0.4	/	0.4	/
Régulation de la température Min. - Max.	°C	35-65	35-65	35-65	35-65
CARACTERISTIQUES ÉLECTRIQUES
Tension / Fréquence	V / Hz	230 / 50	230 / 50	230 / 50	230 / 50
Puisance	W	130	130	130	130
Classe		II	II	II	II
Protection	IP	44	44	44	44
DIMENSIONS
Largeur	mm	450	600	450	600
Hauteur	mm	900	900	900	900
Profondeur	mm	360	450	360	450
Poids	kg	45	78	47	80
RACCORDEMENTS
Admiss./Retour	Ø Inc	¾"	¾"	¾"	¾"
Entrée/Sortie eau sanitaire	Ø Inc	½"	½"	½"	½"
Gaz	Ø Inc	½"	½"	½"	½"
Diamètre tuyau d'évacuation des fumées	Ø mm	125	125	140	140
PRESSIONS D'ALIMENTATION EN GAZ
G20/G25	mbar	20/25	20/25	20/25	20/25
G30/G31	mbar	30/37	30/37	30/37	30/37
CONSOMMATIONS EN GAZ
Qmax	G20	m³/h	2.85	2.85	3.39
	G30	kg/h	2.12	2.12	2.52
	G31	kg/h	2.09	2.09	2.48
Qmin	G20	m³/h	1.11	1.11	1.62
	G30	kg/h	0.82	0.82	1.04
	G31	kg/h	0.81	0.81	1.02

DIMENSIONS

L H P X Y Q Z

(mm) (mm) (mm) (mm) (mm) (mm)

Modèle de Chaudière

FIDA CA 221-225 E	450	900	360	240	210	220	140
FIDA CAB 221-225 E	600	900	450	460	140	220	230

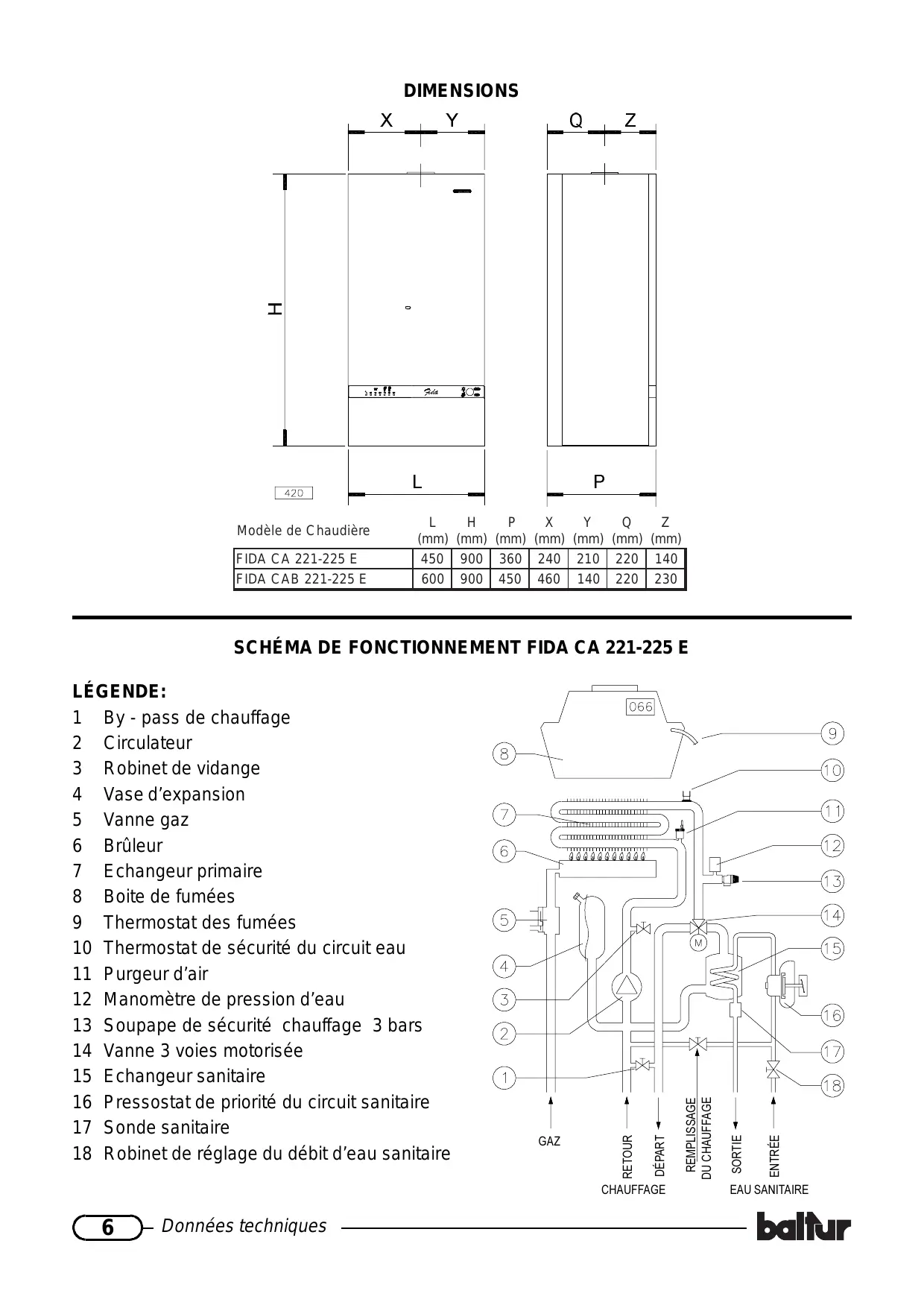

SCHEMA De fonctionnement FIDA CA 221-225 e

1 By-pass de chauffage 2 Circulateur 3 Robinet de vidange 4 Vase d'expansion 5 Vanne gaz 6 Brûleur 7 Échangeur primaire 8 Boîte de fumées 9 Thermostat des fumées 10 Thermostat de sécurité du circuit eau 11 Purgeur d'air 12 Manomètre de pression d'eau 13 Soupape de sécurité chauffage 3 bars 14 Vanne 3 voies motorisée 15 Échangeur sanitaire 16 Pressostat de priorité du circuit sanitaire 17 Sonde sanitaire 18 Robinet de réglage du débit d'eau sanitaire

1 By-pass 2 Robinet de vidange 3 Circulateur 4 Vase d'expansion 5 Vanne gaz 6 Brûleur 7 Échangeur primaire 8 Boîte de fumées 9 Thermostat des fumées

10 Thermostat de sécurité du circuit eau 11 Purgeur d'air 12 Soupape de sécurité chauffage à 3 bars 13 Vanne 3 voies motorisée 14 Pressostat de manque d'eau 15 Ballon d'eau chaude 16 Vase d'expansion 17 Robinet de vidange du ballon 18 Sonde sanitaire 19 Soupape de sécurité ECS 7 bars

HAUTEUR MANOMÉTRIQUE DISPONIBLE FIDA CA 221 E - FIDA CAB 221

HAUTEUR MANOMÉTRIQUE DISPONIBLE FIDA CA 225 E - FIDA CAB 225

Normes et textes relatifs à l'installation de chaudières

La chaudière devra être installée conformément aux règles de l'art et vérifiée techniquement par une Station Technique agréée. L'appareil et son installation doivent respecter les normes et règlements en vigueur ainsi que les règles de sécurité.

LOCAL Ou SERA installee la chaudiere PUIS. < à 50 KW

La condition indispensable au bon fonctionnement de la chaudière, en toute sécurité, est une excellente ventilation du local de chaufferie.

Il est en effet nécessaire d'assurer à la chaudière une ventilation ajustée et constante ; — l'aspiration de l'air de combustion se fera au travers d'un tube d'un diamètre correspondant aux besoins de cette ventilation (min 100 cm2 en ventilation basse et 100 cm2 en ventilation haute dans tous les cas).

Si la chaudière est installée dans un local où la température peut être inférieure à 0°C, il est conseillé d'ajouter un liquide antigel à l'eau du circuit.

Fixation de la chaudière

Pour l'installation, procéder comme suit:

— Compte tenu de l'encombrement de la chaudière, fixer le gabarit. — Repérer les tuyaux de Départ - Retour chauffage, eau froide, eau chaude, gaz, raccords électriques comme indiqué sur le gabarit. — Enlever ce gabarit. — Accrocher la chaudière au moyen de chevilles et crochets et connecter la chaudière suivant le répération effectué ci-dessus.

N. B. : Le gabarit de montage sert seulement à disposer les raccordements ; il peut donc être réutilisé.

Avertissement Important: enlever les bouchons plastiques servant de protection des raccords de la chaudière.

GABARIT DE CHAUDIÈRE FIDA CA 221-225 E

GABARIT DE CHAUDIÈRE FIDA CAB 221-225 E

Gaz (1/2")

Retour de l'installation (3/4")

Sortie Eau Chaude (1/2")

Départ de l'installation (3/4")

Entrée Eau Froide (1/2")

Systeme de chauffage

S'assurer que la pression de l'eau ne soit pas supérieure à la pression indiquée sur la plaque signalétique de l'appareil (chaudière, réservoir, etc...). Durant le fonctionnement, la pression de l'eau contenue dans le système de chauffage augmente, s'assurer que la pression maximale ne dépasse pas celle indiquée sur la plaque signalétique. S'assurer que les évacuations des soupapes de sécurité de la chaudière et du ballon s'il y a lieu, sont bien raccordés à un conduit d'écoulement.

Si cette connexion n'a pas été effectuée, le fonctionnement éventuel de la soupape de sécurité risquerait de provoquer une inondation du local de chaufferie.

— S'assurer que les tuyaux du chauffage ne sont pas utilisés comme masse ou prise de terre électrique. Ils ne sont pas faits pour cet usage.

Alimentation en eau chaude sanitaire

La pression du circuit sanitaire doit être comprise entre 1 et 3 bar (dans le cas d'une pression

supérieure, installer un réducteur de pression).

La durée de l'eau d'alimentation conditionnera la fréquence du nettoyage du serpentin d'échange. La possibilité d'installer un appareil de traitement d'eau devra être examinée en fonction de la qualité même de l'eau (TH > à TH).

Remplissage de la chaudière

Une fois effectués tous les branchements de l'appareil, on peut procéder au remplissage de l'installation.

Une telle opération devra être effectuée avec précaution, en respectant les points suivants:

Ouvrir les purgeurs d'air des radiateurs. — Ouvrir graduellement le robinet de remplissage, en s'assurant que les éventuels purgeurs d'air automatiques fonctionnent bien. — Fermer les purgeurs des radiateurs lors que de l'eau sort normalement. — Contrôler avec le manomètre que la pression atteigne la valeur de 1.5 bar. — Fermer le robinet de remplissage et évacuer de nouveau l'air des radiateurs en agissant sur les purgeurs d'air.

Si la chaudière est installée dans une pièce où la température peut descendre sous les 0°C, il est conseillé d'ajouter un liquide antigel à l'eau du système.

Conseils et suggestions AFIN d'éviter BRUITS et vibrations dans les installations

— Éviter l'usage de tuyaux à diamètre réduit. — Éviter l'usage de coudes à faible rayon et les réductions importantes de section. — Il est conseillé d'effectuer un nettoyage à chaud de l'appareil, afin d'éliminer les impuretés provenant des tuyaux, des radiateurs (en particulier de l'huile et du gras), qui risqueraient d'endommager le circulateur.

EXÉMPLE DE RACCORDEMENT DE L'EVACUATION DE LA CHAUDÈRE

Raccordement du gaz

L'installation de la chaudière devra être effectuée que par un personnel qualifié. Une mauvaise installation peut causer des dommages aux personnes, animaux et biens, pour lesquels le constructeur de la chaudière ne saurait être tenu responsable.

Faire vérifier par un personnel qualifié ce qui suit:

a) Le nettoyage et le rinçage de toutes les conduits afin d'éliminer d'éventuels résidus qui pourraient compromettre le bon fonctionnement de la chaudière. b) Que l'alimentation et la rampe de gaz soient conformes aux normes et réglementations en vigueur. c) Contrôler l'étanchéité des raccords gaz internes et externes de l'appareil. d) La tuyauterie d'alimentation doit avoir une section égale ou supérieure à celle de la chaudière. e) Contrôler que le gaz distribué est bien celui indiqué par le constructeur sur l'appareil et pour lequel la chaudière a été prévue; sinon faire modifier la chaudière par une Station d'Assistance Technique pour l'adaptation à un type de gaz. f) Contrôler en amont de la chaudière, qu'un robinet d'arrêt gaz NF est installé. Ouvrir le robinet du compteur et purger l'air contenu dans le système et l'appareil; refaire la procédure pour tous les autres composants.

Raccordements électriques

La chaudière est pré-équipée d'un câble d'alimentation secteur et d'un câble pour le thermostat d'ambiance.

Le câble d'alimentation secteur doit être raccordé au bornier à un système électrique 220V/50Hz, respectant la polarité, Phase/Neutre et le raccordement à la terre.

Important: mettre en avant de la chaudière un interrupteur bipolaire.

L'interrupteur bipolaire doit avoir une distance entre les contacts d'au moins 3 mm.

Pour l'alimentation générale de l'appareil au secteur, l'usage d'adaptateurs, de réducteurs, de rallonges et de multiprises est strictement interdit.

En cas de substitution du câble d'alimentation électrique, utiliser l'un des types de câbles suivants: H05VVF ou H05-VVH2-F. Le raccordement à la terre doit obligatoirement être fait selon les normes.

La sécurité électrique de l'appareil est assurée seulement quand celui-ci est correctement relié à la terre, effectué comme prévu par les normes et réglementations en vigueur.

Faire vérifier par un personnel qualifié, que le circuit électrique correspond à la puissance maximale absorbée par l'appareil, indiquée sur la plaquette, en s'assurant tout particulièrement que la section des câbles électriques soit adaptée.

N. B. Le Fabricant décline toute responsabilité en cas de dommages dus à un manque d'efficacité de la prise de terre, ou du non-respect des normes.

Raccordements à la cheminée

Installer la chaudière avec une partie verticale de longueur non inférieure à deux diamètres, mesurés depuis la fixation du tuyau d'évacuation.

Après la partie verticale, le tuyau doit adopter un positionnement ascensionnel, avec une pente minimum de 3% et une longueur non supérieure à 2500 mm.

Le conduit de vidange ne doit pas pénétrer le carreau montant ; il doit s'arrêter avant la face interne du carreau. Le conduit de vidange est fixé perpendiculaire à la paroi interne opposée à la cheminée ou au carreau montant (voir schéma).

Accès aux dispositifs de réglage

Pour accéder aux dispositifs de réglages, procéder comme suit:

1 Dévisser les vis “A” et retirer les angles “B”. 2 Pivoter le panneau "C", puis retirer le panneau frontal "D". 3 Dévisser les vis "E" et pivoter le tableau de contrôle "F".

Contrôles préliminaires et réglages

La chaudière est pré-réglée en usine, et a été contrôlée pour le type de gaz mentionné sur la plaquette signalétique ; il convient toutefois de contrôler que le type de gaz et la pression au brûleur soient correctes. Dans le cas contraire, suivre la procédure indiquée dans cette section.

Pour mesurer la pression du gaz, il faut brancher un manomètre sur les prises de pression, de la valve de gaz (voir figure).

N. B. Pour contrôler que la pression et le débit du gaz au réseau soient suffisants pour garantir un bon fonctionnement de l'appareil, suivre les étapes lorsque le brûleur est en fonctionnement.

Réglage des puissances maximale et minimale pour la production d'eau sanitaire

Vérifier que la pression à l'entrée de la chaudière soit ajustée avec le type de gaz utilisé. Positionner le sélecteur Été/Hiver sur la position Été. Ouvrir un robinet d'eau chaude au début maximum, attendre 10 sec. et vérifier ensuite que la pression correspond à la valeur indiquée dans le tableau 'Puissance Pression'.

Dans le cas où il s'avérait nécessaire d'effectuer une modification, procéder comme suit:

S'assurer que la bobine de modulation soit sous tension. - Enlever le capuchon de protection 'C'. - Régler la pression maximum en agissant sur l'écrou 'B' avec une clé de 10 mm. En tournant dans le sens horaire, la pression augmente, en tournant dans le sens inverse, la pression diminue. - Enlever le connecteur de mise sous tension de la bobine de modulation. - En maintennant serré l'écrou 'B', régler la pression minimum en vissant progressivement la vis 'A' à l'aide d'un tournevis de 4 mm. - Réinsérer le connecteur de mise sous tension de la bobine et vérifier que les valeurs correspondent.

Important: CACHETER LE RÉGULATEUR DE LA VALVE GAZ APRÈS LA MISE AU POINT.

SIT 837 TANDEM

PARTICULARITÉS DU MODULATEUR

1 = Pression sortie gaz 2 = Pression entrée gaz 3 = Vent (pas utilisée)

Réglage à l'allumage progressif

Pour effectuer le réglage de l'allumage progressif, procéder comme suit :

• Mettre la chaudière hors tension. — Faire pivoter le panneau de commande tel que décrit au paragraphe “Accès aux dispositifs de réglage”.
• Mettre la chaudière hors tension. Puis à l'aide d'un tournevis, positionner le "trimmer" R. R. à 0 (voir figure) en tournant dans le sens inverse des aiguilles d'une montre. À ce moment, vous avez 20 secondes à votre disposition pour le réglage (après avoir remis la chaudière sous tension).
• Remettre la chaudière sous tension et ouvrir le robinet d'eau chaude ; le brûleur commence à fonctionner, vous pouvez alors régler l'allumage lent. Au cas où les valeurs de pression sont différentes de : G Nat = 3 mbar (30 mm c. e.) ou GPL 8 mbar (80 mm c. e.), tourner le potentiomètre R. L. A. (dans le sens horaire pour augmenter la pression et dans le sens inverse pour la diminuer) jusqu'à l'obtention des valeurs requises. Si les 20 secondes accordées ne sont pas suffisantes, fermer et ouvrir le robinet d'eau chaude pour remettre le minutage à zéro.

Réglage de la puissance de chauffage

La puissance maximum de chauffage doit être réglée selon les nécessités du système (définitions dans le projet). Les valeurs de pression de gaz correspondant aux différentes capacités sont indiquées dans le tableau "Puissance-Pressure". Pour procéder au réglage de la pression du gaz au brûleur, opérer comme suit tout en vous liant au schéma:

— Faire pivoter le panneau de commande tel que décrit au paragraphe “Accès aux dispositifs de réglage”. Positionner le sélecteur Été/Hiver sur la position Hiver et régler le thermostat d'ambiance à une valeur supérieure à celle dans la pièce. Allumer le brûleur et contrôler la pression maximale de gaz avec le manomètre. — Enlever le capuchon de protection du potentiomètre de réglage R. R. (3 sur le schéma). — Régler la pression en faisant tourner le potentiomètre R. R. jusqu'à l'obtention de la valeur voulue. — Replacer le capuchon de protection du potentiomètre de réglage R. R. — Refermer le tableau de contrôle.

TABLEAU DE PUISSANCE - PRESSION FIDA CA-CAB 221 E

Puisance Thermique		Gaz Nat. G20		Butane G30		Propane G31
kW	kcal/h	mbar	mmH2O	mbar	mmH2O	mbar	mmH2O
MIN. 8.9	7700	2.0	20	5	51	5	51
10	8600	2.6	26	5.6	57	7.5	77
11	9460	3	30	6.4	65	8.2	83
12	10320	3.8	39	7.5	76	9.5	97
13	11180	4.2	43	8.7	89	11	112
14	12040	5	51	10	102	12.8	130
15	12900	5.5	56	11.4	116	14.5	148
16	13760	6.2	63	12.7	139	16	164
17	14620	6.8	69	14.3	146	18.3	186
18	15480	7.3	75	15.8	161	20.3	207
19	16340	8	82	17.6	180	22.2	226
20	17200	8.9	91	19.3	197	24.5	250
21	18060	9.6	98	20.8	212	26.5	270
22	18920	10.4	106	22.5	230	28.8	292
23	19780	11.4	116	25	256	31.5	321
MAX. 24.3	20900	13	132	27.8	284	35.5	357

TABLEAU DE PUISSANCE - PRESSION FIDA CA-CAB 225 E

Puisance Thermique		Gaz Nat. G20		Butane G30		Propane G31
kW	kcal/h	mbar	mmH2O	mbar	mmH2O	mbar	mmH2O
MIN. 11.2	9600	2.2	22	5.2	53	5.2	53
12	10320	2.4	24	5.3	54	7.3	74
13	11180	2.8	28	5.9	60	7.8	80
14	12040	3.2	33	6.6	67	8.3	85
15	12900	3.7	38	7.7	78	9.8	100
16	13760	4.3	44	8.7	89	11.3	115
17	14620	4.8	49	9.6	100	12.5	127
18	15480	5.4	55	10.9	111	14	143
19	16340	6.1	62	12.2	125	15.6	159
20	17200	6.7	68	13.5	138	17.2	175
21	18060	7.5	76	15	153	19	194
22	18920	8.1	82	16.4	167	21	214
23	19780	8.8	90	17.7	181	22.5	230
24	20640	9.5	97	19.3	197	24.6	251
25	21500	10.3	105	20.8	212	26.5	270
26	22360	11	112	22.4	229	28.4	290
27	23220	11.7	119	23.6	241	30	306
28	24080	12.6	127	25.7	262	32.7	333
MAX. 28.8	24800	13.5	138	27.8	284	35.5	357

Adaptation pour l'utilisation avec d'autres gaz

ATTENTION: les opérations décrites ci-dessous doivent être effectuées uniquement par un personnel qualifié.

Conversion gaz NAT. à GPL

Pour la conversion de la chaudière de Gaz Nat. à GPL, il faut procéder comme suit:

1. Démonter le tube qui connecte la valve gaz à la rampe porte-giclueur
2. Démonter la rampe et changer les gicleurs par ceux pour GPL, en utilisant une clé de 7 mm.
3. Enlever le diaphragme de la valve gaz.
4. Ouvrir le tableau de contrôle et insérer le shunt JP1 sur la plaque de gestion (voir schéma).
5. Vérifier, en utilisant la prise de pression sur la valve de gaz, que la pression en amont de la chaudière soit :

Butane : min. 25 mbar, max. 35

Propane: min. 25 mbar max. 37.

1. Contrôler qu'il n'y ait pas de fuite de gaz.

En vous référant aux sections précédentes, refaire

• Réglage de la puissance minimum et maximum du sanitaire
• Réglage de l'allumage progressif.
• Réglage de la puissance de chauffage.

Modèle	Qté gicleurs	Gicleurs Gaz Naturel (G20/G25) Ø 1/100 mm	Gicleurs GPL (G30/G31) Ø 1/100 mm	Diaphragme Gaz Naturel (G20/G25) Ø mm
FIDA CA-CAB 221 E	13	120	75	6
FIDA CA-CAB 225 E	15	120	75	7

VUE ÉCLATÉE DU BRULEUR

PLAQUE DE GESTION

Conversion GPL à gaz NAT.

Pour la conversion de la chaudière de GPL au Gaz Nat., opérer comme suit :

1. Démonter le tube qui connecte la valve gaz à la rampe porte-giclueur
2. Démonter la rampe et changer les gicleurs par ceux pour G. N., en utilisant une clé de 7mm.
3. Placer le diaphragme sur la valve gaz.
4. Ouvrir le tableau de contrôle et retirer le shunt JP1 sur la plaque de gestion (voir schéma).
5. Vérifier, en utilisant la prise de pression sur la valve de gaz, que la pression en amont de la chaudière soit :

Gaz Nat.: min. 17 mbar, max. 25

1. Contrôler qu'il n'y ait pas de fuite de gaz.

En vous référant aux sections précédentes, refaire

Réglage de la puissance minimum et maximum du sanitaire. Réglage de l'allumage progressif. Réglage de la puissance de chauffage.

By-pass automatique

Tous les modèles de la gamme de chaudière sont équipés en série d'un by-pass automatique: En condition d'ouverture totale (ex: avec toutes les vannes de zone fermées) le by-pass garantit un débit de 450l/h suffisant au fonctionnement normal de la chaudière, c'est-à-dire sans déclencher les dispositifs de sécurité.

Vue du bas de la chaudière mod. CA 221-225 E

Vue du bas de la chaudière mod. CA 221-225 E

Il est possible quoi qu'il en soit, d'exclure le by-pass - en cas de nécessité - en procédant comme suit :

• mesure le sélecteur Eté/Hiver (- 0 -) sur la position '0'. Tourner la vis du by-pass (voir schéma ci-dessous) en sens horaire jusqu'à la position B. Si par hasard la rotation de la vis s'avérait difficile, abaisser légèrement la pression du système. Positionner le sélecteur Eté/Hiver sur HIVER pour réactiver la chaudière.

Reglages ulterieurs possibles sur la FICHE de modulation

Les modèles FIDA CA 221 E, CA 225 E, CAB 221 E et CAB 225 E sont équipés d'une platine de modulation intégrée. Elle est contrôlée par un micro-processeur sur lequel il est possible d'effectuer (grâce à des ponts mobiles appelés JP) une personnalisation du fonctionnement de la chaudière.

Voici les différentes fonctions reliées à ces Ponts:

JP 1: Sélectionne le type de gaz qui sera utilisé par la chaudière. Si du GN est utilisé, le pont ne doit pas être inséré. Si du GPL est utilisé, le pont doit être inséré. - JP 2: Son insertion annule le fonctionnement du circulateur en phase de chauffage. Cette opération est nécessaire lorsque des circulateurs externes sont utilisés et commandés par un tableau de commande indépendant de la chaudière. - JP 3: Son insertion fixe la température maximum de chauffage à 40°C, avec arrêt du fonctionnement du brûleur à 5°C au dessus de la température préréglée. - JP 4: Son insertion élimine la temporisation de 3 minutes avant le réallumage du brûleur (suite à un arrêt en raison de la température dépassant celle prévue)

Il est possible, outre les fonctions décrites ci-dessus, de régler l'arrêt du brûleur à 5°C au-dessus de la température préréglée à l'aide du potentiomètre de réglage et non plus à une température unique de 75°C. Pour effectuer cette opération, couper le pont fixe JP 5.

Avertissements pour réglages et entretien

Toutes les opérations d'entretien et de transformation du gaz doivent être effectuées par un professionnel qualifié, respectant ainsi la réglementation française.

À la fin de chaque période de chauffage, il est nécessaire de faire inspecter la chaudière par un professionnel autorisé afin d'assurer un système toujours en parfaite condition.

Il s'agit normalement d'effectuer les opérations suivantes :

Nettoyer le brûleur et enlever les éventuels résidus d'oxydation. Nettoyer également les échangeurs et le brûleur. - Contrôler l'allumage, l'arrêt et le fonctionnement de l'appareil. - Contrôler l'étanchéité des raccords de gaz et d'eau.

• Contrôler la consommation de gaz à la puissance maximum et minimum — Vérifier les dispositifs de sécurité — Vérifier le bon fonctionnement des dispositifs de commande et de réglage de l'appareil — Vérifier périodiquement l'état et le bon fonctionnement des sorties fumée; au cas où des travaux seraient effectués près des conduits ou des sorties fumée, éteindre l'appareil
• Ne pas stocker des produits inflammables dans le local où se trouve l'appareil
• Ne pas effectuer le nettoyage du local dans lequel est installée la chaudière, lorsque celle-ci est en fonctionnement. Un entretien régulier et soigné est toujours une garantie de sécurité et d'économie d'énergie. Le nettoyage des panneaux de la chaudière se fait avec un peu d'eau savonneuse. Ne jamais utiliser des produits abrasifs ou des diluants à peinture sur les panneaux ou les parties en plastique.

Le Fabricant décline toute responsabilité quant à l'utilisation des pièces n'étaient pas d'origine.

Vidange du systeme et du BALLON

Lorsque la vidange est nécessaire, procéder comme suit :

— Insérer un tube de caoutchouc dans le robinet de vidange du système (part. 12 figure "Composants présents sur la chaudière FIDA CA 221-225 SE") ou du gallon (part. 25 figure "Composants présents sur la chaudière FIDA CAB 221-225 SE"), ceci facilitera l'opération de vidange ; — ouvrir le robinet en tournant dans le sens inverse des aiguilles d'une montre le manchon crénelé ; — une fois terminée l'opération, refermer le robinet (tourner le manchon dans le sens horaire).

Important: seulement pour la FIDA CAB 221-225 e

Tous les 6 mois, contrôle et change eventuellement l'anode en magnésium du gallon afin de prévenir une possible corrosion et de maintenir le

bon état du ballon.

Attention

Après avoir effectué le réglage de la chaudière, suivre l'étape suivante pour éviter une ouverture accidentelle du panneau de contrôle

— Visser les 4 vis (A) au manteau de la chaudière après avoir ajusté les angles de maintien (B)

Composants présents sur la chaudière FIDA CA 221-225 e

1 Échangeur primaire en cuivre 2 Allumage électronique du brûleur avec régulation à ionisation 3 Brûleur 4 Robinet de remplissage 5 Vanne gaz 6 Purgeur automatique 7 Thermostat de sécurité temp. max. eau 8 Chambre de combustion

9 Sonde pour chauffage 10 Circulateur 11 Purgeur du chauffe-eau 12 Robinet de vidange 13 Thermostat des fumées 14 Limiteur du début d'eau chaude sanitaire 15 Vanne d'inversion motorisée 16 Sonde eau chaude sanitaire

Composants présents sur la chaudière FIDA CAB 221-225 e

1 Échangeur primaire en cuivre 2 Electrodes d'allumage 3 Brûleur 4 Robinet de remplissage 5 Vanne gaz 6 Purgeur automatique 7 Modulateur 8 Thermostat de sécurité sortie fumée 9 Sonde chauffage 10 Circulateur 11 Chambre de combustion

12 Robinet de vidange 13 Vanne d'inversion motorisée 14 Pressostat de manque d'eau 15 Soupape 7 bars 16 Vase d'expansion 17 Robinet de vidange ballon 18 By-pass 19 Soupape 3 bars 20 Ballon d'eau chaude 21 Ballon 22 Thermostat de sécurité température max. eau 23 Sonde sanitaire

FIDA CA 221-225 e

425_1

IG Interrupteur général C Circulateur SV Plaque d'identification E/I Sélecteur été / hiver PSA Pressostat sécurité eau MOD Modulateur SR Sonde pour chauffage SS Sonde eau chaude sanitaire MP Micro pressostat priorité ECS VD Vanne 3 voies CA Centrale d'allumage et contrôle de flamme EA Électrode d'allumage ER Electrode

TRA Transformateur Allumage VG Vanne gaz TF Thermostat des fumées TS Thermostat de sécurité PR Poussoir d'allumage LB Voyant de défaut AUX Sortie auxiliaire pour pilotage relais

Legende:

BK Noir GY Gris BN Marron OG Orange BU Bleu RD Rouge GN Jaune VT Violet GNYE Jaune-vert WH Blanc

FIDA CAB 221-225 E

426_1R01

IG Interrupteur général C Circulateur SV Plaque d'identification E/I Sélecteur été / hiver PSA Pressostat sécurité eau MOD Modulateur SR Sonde chauffage SS Sonde sanitaire MP Micro pressostat priorité ECS VD Vanne 3 voies CA Centrale d'allumage et contrôle de flamme EA Électrode d'allumage ER Électrode

TRA Transformateur Allumage VG Vanne gaz TF Thermostat des fumées TS Thermostat de sécurité PR Poussoir d'allumage LB Voyant de défaut AUX Sortie auxiliaire pour pilotage relais

Legende:

BK Noir GY Gris

BN Marron OG Orange

BU Bleu RD Rouge

GN Jaune VT Violet

GNYE Jaune-vert WH Blanc

Avertissement pour la mise en service de l'appareil

Le premier allumage devra être effectué par un personnel professionnellement compétent et en particulier par une des Stations d'Assistance Technique.

La transformation d'un gaz d'une famille (gaz naturel, gaz liquide ou gaz de ville), vers celui d'un autre type, qui pourrait également être faite une fois la chaudière installée, devra être effectuée exclusivement par un personnel professionnellement qualifié et qui vérifiera particulièrement:

a) que les informations de la plaque signalétique sont conformes à celles des réseaux d'alimentation (électricité, gaz, eau) ; b) que le réglage du brûleur est compatible avec la puissance de la chaudière ; c) que le conduit d'évacuation des fumées fonctionne correctement ; d) que l'arrivée de l'air comburant et l'évacuation des fumées est en conformité avec les normes et réglementations en vigueur ; e) que les règles de ventilation et d'aération sont bien respectées.

Attention:

L'appareil est équipé d'un thermostat de sécurité tirage cheminée, lequel intervient en cas de retard des produits de combustion dans le local. Ce dispositif ne doit jamais être mis hors-service. L'introduction des produits de combustion dans le local peut provoquer des intoxications avec danger de mort. En cas de nécessité de remplacer le thermostat, utiliser uniquement une pièce de rechange d'origine.

En cas d'interventions répétées du dispositif, vérifier le bon fonctionnement du conduit de cheminée.

Installation et maintenance

Toutes les opérations d'installation, de maintenance, et de conversions de gaz DOIVENT ETRE REALISSEE UNIQUEMENT PAR DU PERSONNEL AUTORISE.

La chaudière doit en outre être installée selon les normes et règlementations locales et nationales en vigueur.

LIVRET d'instructions

S'assurer que le présent livre d'instructions soit toujours conservé avec l'appareil afin qu'il puisse être consulté par l'utilisateur ou le professionnel autorisé à intervenir sur l'appareil

Avertissement

• En cas d'absence prolongée de l'utilisateur, contacter la station technique autorisée pour procéder au vidange du circuit de la chaudière.
• ATTENTION EN CAS D'ODEURS DE GAZ:
• ne pas actionner d'interrupteur électrique, le téléphone ou tout autre appareil pouvant provoquer une étincelle
• ouvrir immédiatement portes et fenêtres afin d'aérer la pièce au maximum
• fermer le robinet de gaz
• demander l'intervention d'un professionnel autorisé
• Ne pas bloquer les ouvertures pouvant aérer la piè

ATTENTION: Au cas où la chaudière est installée dans un local où la température peut descendre sous 0°C, il est conseillé de faire ajouter par un professionnel, un liquide anti-gel à l'eau du système.

IMPORTANT : SEULEMENT POUR LA FIDA CAB 221-225 E

Tous les 6 mois, contrôler et substituer éventuellement l'anode de magnésium du gallon afin de prévenir une possible corrosion et de maintenir le bon état du gallon.

Allumage

Ouvrir le robinet du gaz, tourner le sélecteur (2) sur la position désirée et le brûleur s'allumera automatiquement quelle que soit la demande (en position été -, en ouvrant le robinet d'eau chaude ; en position hiver ×, en ouvrant le robinet d'eau chaude ou en augmentant la température du thermostat ambiant).

Si l'allumage ne se produisait pas, alors vérifier que le pouvoir (1) soit bien sur le mode actif, et répéter l'opération d'allumage en pressant ce pouvoir.

Extinction

Faire tourner le sélecteur (2) sur la position "0" (fermé). Si la chaudière doit rester éteinte pour un certain temps, alors fermer le robinet du gaz.

Fonctionnement été

Faire tournir le sélecteur (2) sur la position 'Été'

Régler le thermostat sanitaire (4) à la température d'eau chaude sanitaire désirée.

Fonctionnement HIVER

Faire tourner le sélecteur (2) sur la position 'Hiver'

Régler le thermostat de la chaudière (3) à la température désirée, dans le cas où un thermostat d'ambiance est installé, ce sera le réglage de la température ambiance à maintenir.

Régler le thermostat sanitaire (4) à la température d'eau chaude sanitaire désirée.

Important

Le sélecteur (2) étant en position Ete ou Hiver, le témoin lumineux vert du réseau s'allume et indique que la chaudière est électriquement alimentée.

Les indicateurs lumineux rouge indiquent la température de l'eau (40, 50, 60 et 70°C).

En cas de défaut de fonctionnement de la chaudière, des témoins rouges clignotent (voir paragraphe "Indications")

Ne pas substituer un fusible avec un autre ne représentant pas les mêmes caractéristiques.

Selon la réglementation en vigueur, la température ambiante doit pouvoir être régée au travers d'un thermostat possédant deux niveaux de température.

Remplissage du systeme

S'assurer que la pression sur le système est comprise entre 1 et 1.5 bar.

Si la pression avait être inférieure à 1 bar, intervenez en ouvrant le robinet indiqué sur le schéma jusqu'à l'obtention d'une pression de 1,5 bar maximum.

Cette pression se mesure à l'aide du manomètre (partie 5 de la figure précédente).

VUE DU BAS mod. CA 221-225 E

VUE DU BAS mod. CAB 221-225 E

SIGNAL D'un probleme a la SONDE pour le chauffage

Le témoin lumineux rouge clignote et signale une anomalie du fonctionnement de la sonde de température de l'eau du système de chauffage. Appeler la station technique.

SIGNAL D'un probleme a la SONDE pour l'eau CHAUBE sanitaire

Le témoin lumineux rouge clignote et signale une anomalie du fonctionnement de la sonde de température de l'eau chaude sanitaire. Appeler la station technique

SIGNAL d'un MANQUE d'eau

Le témoin lumineux rouge clignote et signale un manque de pression d'eau dans le système, bloquant ainsi le fonctionnement de la chaudière. Pour remettre une pression ajustée, vous reporter aux instructions données au paragraphe "Remplissage du système" de la page précédente.

SIGNAL D'un blocage de la chaudierebouton poussoir pour le deblocage

Signale une surchauffe de la chaudière ou un mauvais allumage du brûleur. Appuyer sur le bouton pour réarmer la chaudière.

Si le blocage est trop fréquent, appeler la station technique.

Protection antigel électronique

La chaudière est équipée d'une protection antigel ; la chaudière s'allume lorsque la température de l'eau pour le chauffage est inférieure à 5°C. Elle s'éteint lorsqu'elle est supérieure à 30°C.

Le brûleur ne s'allume pas:

— vérifier que l'arrivée de gaz est normale au brûleur. — Si un thermostat d'ambiance est installé, vérifier que celui-ci est réglé à une température supérieure à celle de l'ambiance. — Vérifier que l'alimentation 220V est bien branchée (signal lumineux). — Vérifier que le pouvoir de blocage n'est pas enclenché. Au cas contraire presser ce pouvoir pour réactiver l'allumage.

Production d'eau chaude sanitaire insuffisante:

• Contrôler que le sélecteur de température n'est pas réglé sur une valeur trop BASSE. Faire contrôler le réglage de la vanne de gaz. — Faire contrôler l'échangeur sanitaire (petit réservoir).

N. B.: dans les régions où l'eau est particulièrement ‘dure', il est conseillé d'installer sur l'entrée d'eau sanitaire, un adoucisseur afin d'éviter l'encrassage du serpentin.

Pour toute intervention sur le circuit électrique, hydraulique, ou sur le circuit gaz, vous devez contacter une assistance technique autorisée. Les chaudières doivent exclusivement être équipées avec des accessoires d'origine. Le Fabricant ne pourrait être tenu responsable en cas de dommages dus à l'utilisation propre, erronée ou inappropriée de pièces.

Précautions durant l'utilisation

Il est interdit et dangereux de boucher, même partiellement, la ou les prises d'air pour la ventilation du local dans lequel la chaudière est installée. - Contrôler de manière fréquente la pression du circuit eau sur l'hydromètre et vérifier que la valeur quand l'appareil est froid est bien comprise dans les limites indiquées par le constructeur. - Si des fréquentes chutes de pression devaient être constatées, contactez un technicien agréé, qui vérifiera l'étanchéité de l'appareil ou de l'installation. — Après chaque réouverture du robinet du gaz, attendre quelques minutes avant le rallumage. - Ne pas laisser la chaudière sous tension lorsque celle-ci n'est pas utilisée. Dans ce cas, fermer le robinet du gaz et tourner le sélecteur sur la position 'Fermé'. - Ne pas toucher les parties chaudes de la chaudière, telles que le portillon, la boîte des fumées, le conduit de cheminée. Ces éléments étant très chauds, attendre qu'un long laps de temps se soit écoulé avant toute intervention. - Ne pas exposer une chaudière murale aux flux de fumées des plans de cuisson. - Ne pas asperger la chaudi-ère avec un jet d'eau, ou un autre liquide. - Ne pas poser d'objet sur le dessus de la chaudière. — Interdire l'usage de la chaudière aux enfants.

Déclaration du fabricant

La société Baltur certifie que ses chaudières à gaz séries:

Chaudières murales

dont équipées de tous les composants liés à la sécurité et au contrôle, prévus par les normes en vigueur en la matière et répondent, par leurs caractéristiques techniques et de fonctionnement, aux prescriptions des normes:

UNI-CIG 7271 (avril 1988)

UNI-CIG 9893 (décembre 1991)

UNI EN 297 (février 1996)

PREN 483 (novembre 1997)

UNI EN 625 (décembre 1996)

prEN 656 (octobre 1995)

prEN 677 (mars 1996)

Ces chaudières à gaz sont également conformes aux:

Directive 90/396 CEE relative aux appareils à gaz pour la mise en conformité de type CE;

Directive 92/42 CEE portant sur les rendements;

Directive 89/336 CEE portant sur la compatibilité électromagnétique (CEM).

Les chaudières à gaz énumérées ci-dessus et reportées dans le tableau au dos, répondent au D. P. R. n° 412 du 26 août 1993; ce Règlement régit les normes d'engineering, d'installation, d'exercice et d'entretien des installations thermiques du bâtiment, afin de réduire les consommations d'énergie, comme à l'article 4, alinéa 4 du texte de Loi n° 10 du 9 janvier 1991.

L'Administrateur Délégué

Dr. Riccardo Fava

RENDEMENTS CHAUDIÈRES À GAZ

Modèle		Puisance Thermique (utile)		Débit Thermique (au foyer)		\( \eta_{u(100)} \)		\( \eta_{u(30)} \)		\( P_f \)	\( P_d \)	\( P_{fbs} \)
		Nominale kW	Nominale kW	Mesures %	Min. Demande %	Mesures %	Min. Demande %	Mesures %	Min. Demande %	%	%	%
Fida C 221 E; CA 221 E	Qn, min	8,9	10,5	-	-	-	-	-	-	-	-	-
CAB 221 E	Qn, max	24,3	27	90,5	86,8	84,9	84,2	7,5	2	2	0,6
Fida CA 221	Qn, min	9,8	11,5	-	-	-	-	-	-	-	-	-
	Qn, max	24,4	27	90,5	86,8	85	84,2	7,5	2	2	0,6
Fida C 221 SE; CA 221 SE	Qn, min	8,8	10,5	-	-	-	-	-	-	-	-	-
CAB 221SE	Qn, max	24,3	27	90,5	86,8	85,2	84,2	7,8	1,7	0
Fida C 225 E; CA 225 E	Qn, min	11,2	13,2	-	-	-	-	-	-	-	-	-
CAB 225 E	Qn, max	28,8	32	90	86,9	87,7	84,4	7,6	2,4	0,6
Fida C 225 SE; CA 225 SE	Qn, min	11,1	13,2	-	-	-	-	-	-	-	-	-
CAB 225 SE	Qn, max	28,1	31	92	86,9	88,5	84,4	7,2	0,8	0
Boxer 225 SE	Qn, min	11,6	13,2	-	-	-	-	-	-	-	-	-
	Qn, max	28,5	31	92	86,9	88,5	84,4	7,6	0,4	0
Booster 225 SE	Qn, min	11,6	13,2	-	-	-	-	-	-	-	-	-
	Qn, max	28,5	31	92	86,9	88,5	84,4	7,6	0,4	0
Climat 221 SE	Qn, min	8,9	10,5	-	-	-	-	-	-	-	-	-
	Qn, max	24,4	27	90,1	86,8	88,5	84,2	8,5	1,4	0
Climat Boiler 225 SE	Qn, min	11,1	13,2	-	-	-	-	-	-	-	-	-
	Qn, max	28,1	31	90,8	86,9	88,5	84,2	8,2	1	0,6
Exo Due 221 E	Qn, min	8,9	10,5	-	-	-	-	-	-	-	-	-
	Qn, max	24,4	27	90,1	86,8	88,5	84,2	7,9	2	0,6
Exo Due 221 SE	Qn, min	8,9	10,5	-	-	-	-	-	-	-	-	-
	Qn, max	24,4	27	90,1	86,8	88,5	84,2	7,9	2	0,6
Dual 125 S IONO	Qn, min	11,6	13,2	-	-	-	-	-	-	-	-	-
	Qn, max	28,5	31	92	86,9	88,5	84,2	7,6	0,4	0
Colibri 20 E	Qn, min	9,0	10,5	-	-	-	-	-	-	-	-	-
	Qn, max	23,4	25,7	90,8	86,8	88,1	84,2	7,6	1,6	0
Colibri 20 SE	Qn, min	8,7	10,5	-	-	-	-	-	-	-	-	-
	Qn, max	23,5	25,6	92	86,8	87,4	84,2	7,4	0,6	0

Où: _u(100) est le rendement thermique utile à la puissance nominale;

_u(30) est le rendement thermique utile à 30% de la puissance nominale; Pf sont les pertes thermiques de la cheminée, brûleur sous tension, en conditions nominales de fonctionnement; ces valeurs sont exprimées en pourcentage; Pd sont les pertes thermiques dans l'atmosphère, à travers la bache, libérées en conditions normales de fonctionnement; ces valeurs sont exprimées en pourcentage; Pbs sont les pertes thermiques de la cheminée, brûleur hors tension; ces valeurs sont exprimées en pourcentage.

Modèle de chaudière : FIDA

N° matricule

UTILISATEUR	INSTALLLATEUR
Nom:	Nom:
Adresse:	Adresse:
Ville:	Ville:
Region / Prov.:	Region / Prov.:
Pays:	Pays:
tel:	tel:
Date d'achat: / /	fax:
Signature utilisateur	Date de mise en route / /
	Signature installer
A l'installation et/ou a chaque intervention sur la chaudière, les résultats obtenus seront complilés par le professionnel agréé, qui apposera ses initiales.	Timbre

Résultats à l'installation et à chaque entretien

Date
Température fumées (°C)
Température ambiente (°C)
O2 (%)
CO2 (%)
Bacharach (n°)
CO (%)
Perte par chaleur sensible (%)
Rend. combust. a puissance nominale (%)
Etat de l'appareil (1)
Etat des sorties fumées (1)
Signature, Initiales

B = Bon; M = Médiocre; C = À Changer

ZAC Les Hauts de Coueron F - 44220 Couron
