Type de produit	Routeur sans fil
Normes Wi-Fi	802.11b/g/n
Fréquence	2.4 GHz
Vitesse maximale	300 Mbps
Ports Ethernet	4 ports LAN 10/100 Mbps
Alimentation électrique	Adaptateur secteur 5V DC
Dimensions approximatives	200 x 140 x 30 mm
Poids	300 g
Compatibilités	Compatible avec tous les appareils Wi-Fi 802.11b/g/n
Fonctions principales	Partage de connexion Internet, sécurité WPA/WPA2, QoS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, réparation limitée
Sécurité	Support des protocoles de sécurité WPA/WPA2
Informations générales	Idéal pour les foyers et les petites entreprises, installation facile

FOIRE AUX QUESTIONS - WL-153 WIRELESS BROADBAND ROUTER FM SITECOM

Comment réinitialiser le routeur SITECOM WL-153 ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. Le routeur redémarrera avec les paramètres d'usine.

Pourquoi je ne peux pas me connecter au réseau sans fil ?

Vérifiez que le réseau sans fil est activé sur le routeur. Assurez-vous également que vous utilisez le bon mot de passe. Si vous ne parvenez toujours pas à vous connecter, essayez de redémarrer le routeur.

Comment changer le mot de passe du Wi-Fi ?

Connectez-vous à l'interface de gestion du routeur via un navigateur web en entrant l'adresse IP du routeur (généralement 192.168.1.1). Connectez-vous avec vos identifiants, allez dans les paramètres sans fil, et modifiez le mot de passe dans la section appropriée.

Le signal Wi-Fi est faible, que puis-je faire ?

Assurez-vous que le routeur est placé dans un endroit central de votre maison, éloigné des obstacles comme des murs épais ou des appareils électroniques. Vous pouvez également essayer de changer le canal Wi-Fi dans les paramètres du routeur.

Comment mettre à jour le firmware du routeur ?

Accédez à l'interface de gestion du routeur, allez dans la section 'Mise à jour du firmware', et vérifiez s'il existe une mise à jour disponible. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Que faire si le routeur ne s'allume pas ?

Vérifiez que le routeur est correctement branché et que la prise fonctionne. Si le routeur ne s'allume toujours pas, essayez d'utiliser un autre câble d'alimentation ou une autre prise. Si le problème persiste, le routeur pourrait nécessiter une réparation.

Comment configurer un réseau invité ?

Connectez-vous à l'interface de gestion du routeur, recherchez l'option 'Réseau invité' et activez-la. Configurez le nom du réseau (SSID) et le mot de passe, puis enregistrez les paramètres.

Le routeur se déconnecte fréquemment, que faire ?

Vérifiez les interférences avec d'autres appareils sans fil et essayez de changer le canal Wi-Fi. Assurez-vous également que le firmware est à jour. Si le problème persiste, envisagez de réinitialiser le routeur aux paramètres d'usine.

MODE D'EMPLOI WL-153 WIRELESS BROADBAND ROUTER FM SITECOM

Il est interdit de reproductive en tout ou partie, de mémoriser, transcribe dans un système de récapération des données, de traduire en toute langue ou transmettre sousquelque forme ou quelquemoyen que ce soit, mécanique, magnétique, électronique, optique, par photocopie, manuel ou autre, le contenu de la présente publication sans en avoir reçu la permission écrite préalable du fabricant.

Marque Déposée

Tous les produits, le nom de société, les noms commerciaux sont des marques commerciales ou marques déposées de leurs sociétés respectives. Celles-ci ne sont utilisées qu'à titre d'identification. Les specifications peuvent être soumises à modification sans préavis.

Déclaration FCC sur les Interférences

Leprésent équipement a été testé et s'est avéré conforme aux limites d'un dispositif numérique de Classe B conformément à la 15^ème Partie des Règles FCC. Ces limites sont consues pour apporter une protection raisonnable contre les interférences radio dans un environnement commercial. Cet équipement peut produit, utiliser ou rayonner une énergie en radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions du présence manuel peut creer des interférences nuisibles pour les communications radio. L'utilisation de cet équipement dans une zone résidentielle causera probablement des interférences, auquel cas l'utiliseur doit, à ses propres frais, prendre toutes les mesures nécessaires pour corriger ces interférences.

Déclaration de Conformité CE

Leprésent équipement est conforme aux exigences se rapportant à la compatibilité electromagnétique, EN 55022/A1 Classe B.

La presente spécification est fournie sous réserve de modification sans préavis.

Table des Matieres

CHAPTER 1 INTRODUCTION 5

1.1 CHARACTERISTIQUES 5
1.2 CONFIGURATION MINIMUM 6
1.3 CONTENU DU PACKAGE 6

CHAPITRE 2 INSTALLATION DU MATERIAL

2.1 DISPOSITION DU TABLEAU 7

2.1.2.PANNEAU ARRIERE 8

2.2 METHODE D'INSTALLATION DU MATERIAL 9

2.2.1 DECIDEZ DE L'ENDROIT OU VOUS ALLEZ PLACER VOTRE ROUTEUR LARGE BANDE SANS FIL 9
2.2.2 ETABLESSEMENT DE LA CONNEXION LAN 9
2.2.3 INSTALLATION DE LA CONNECTION WAN 9
2.2.4 MISE SOUS TENSION 9

CHAPITRE 3 REGLAGE RESEAU ET INSTALLATION DU LOGICIEL 10

3.1 EFFECTUER LES PARAMETRAGES RESEAU CORRECTS POUR VOTRE PC.... 10

CHAPITRE 4 CONFIGURATION DU ROUTEUR LARGE BANDE SANS FIL. 12

4.1 DEMARRAGE ET OUVERTURE DE SESSION 13

4.2 ETAT (STATUS) 14

4.2.1PARAMETRES LAN 15
4.2.2 ETAT DU PERIPHERIQUE 17
4.2.3 ETAT INTERNET 18
4.2.4 ETAT CLIENT DHCP 19
4.2.5 JOURNALISATION DU SYSTEME 20
4.2.6 STATISTIQUES 21

5. UTILISATION DE L'ASSISTANT D'INSTALLATION 22

CHAPITRE 6 PARAMETRES SANS FIL 24

6.1 PARAMETRES DE BASE SANS FIL 24

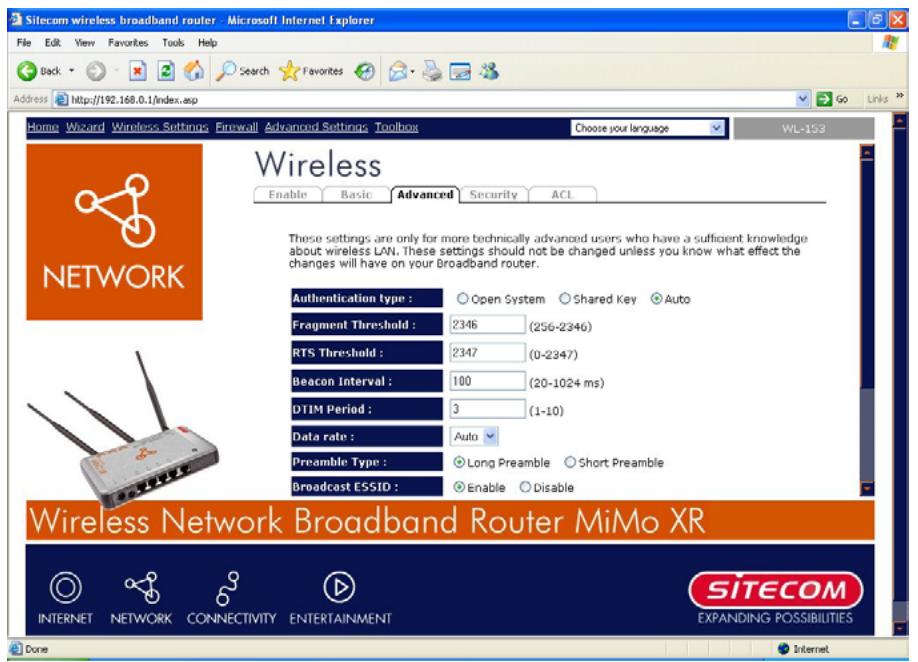

6.2 PARAMETRAGES SANS FIL AVANCES 25
6.3 OPTIONS DE SECURITE SANS FIL 26

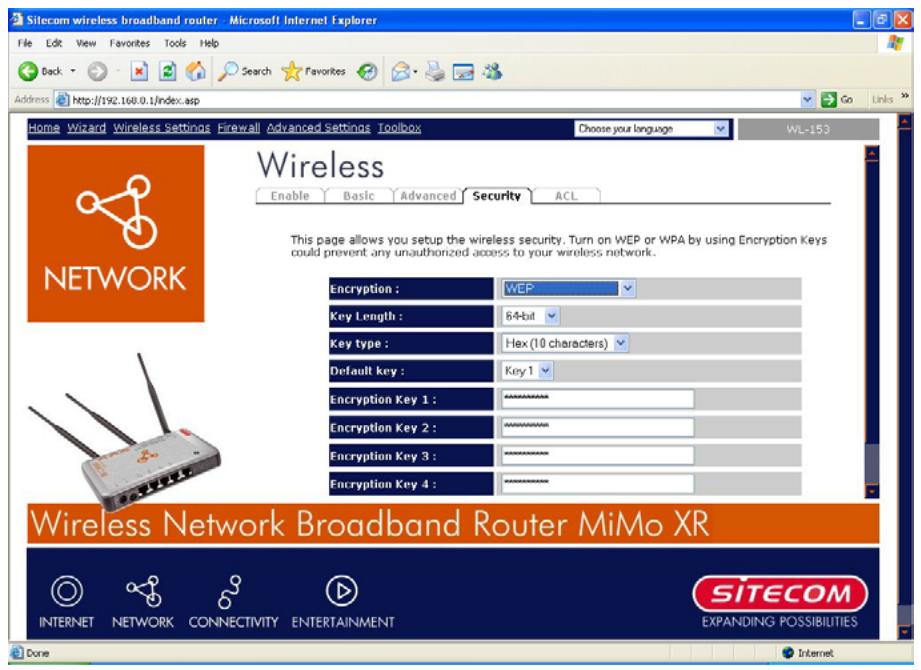

6.3.1 CRYPTAGE WEP 27

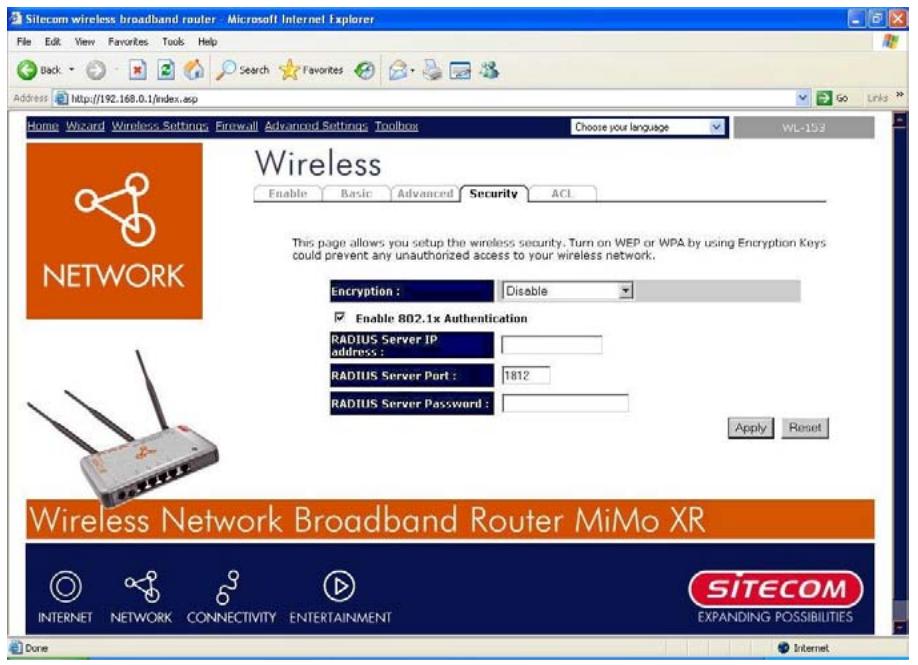

6.3.2 802.1X SEULEMENT 29

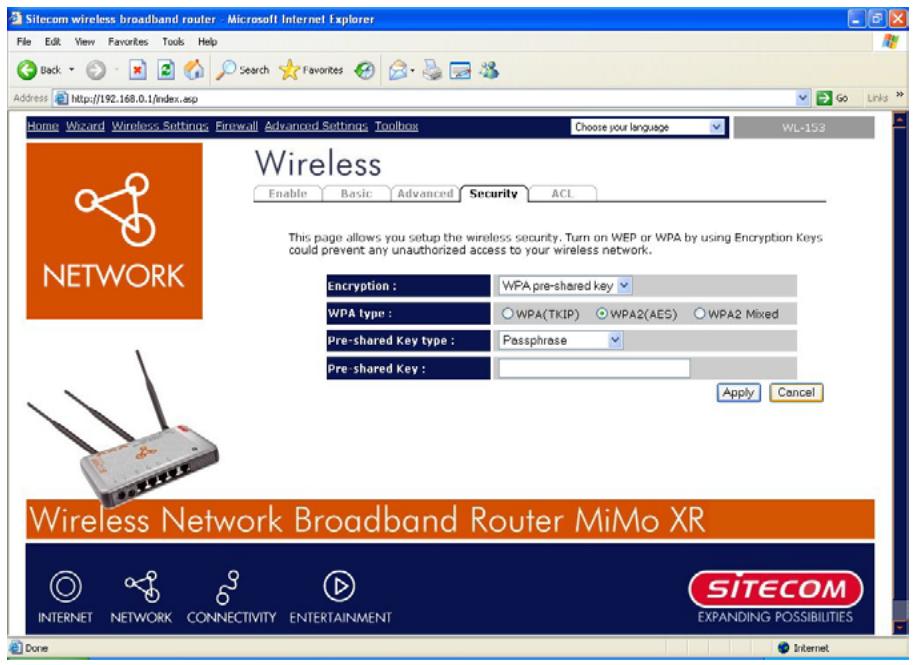

6.3.3 CLE WPA PRE-PARTAGEE 30

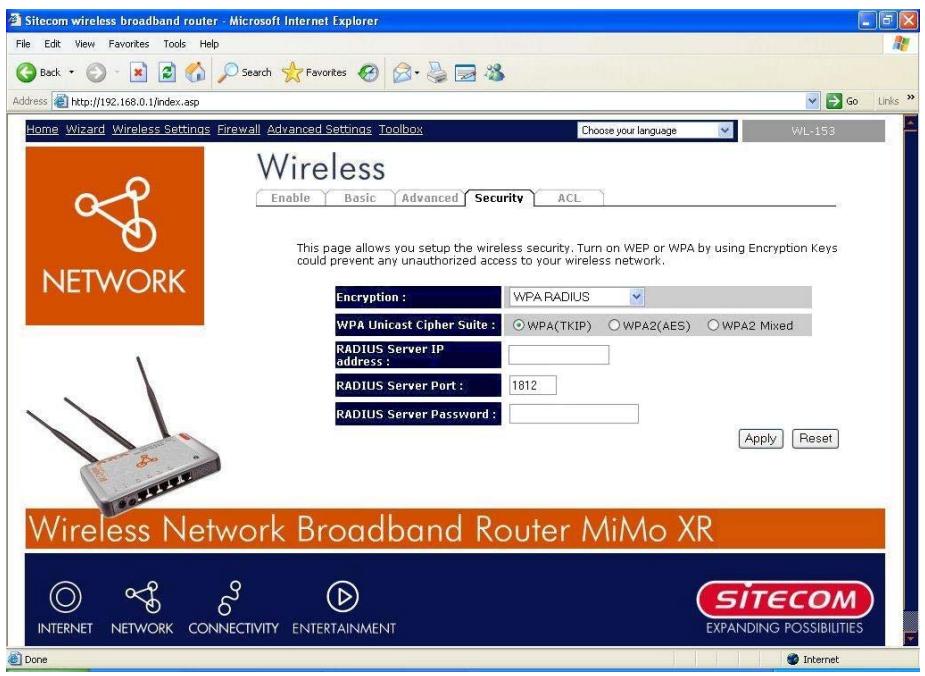

6.3.4 WPA RADIUS 31

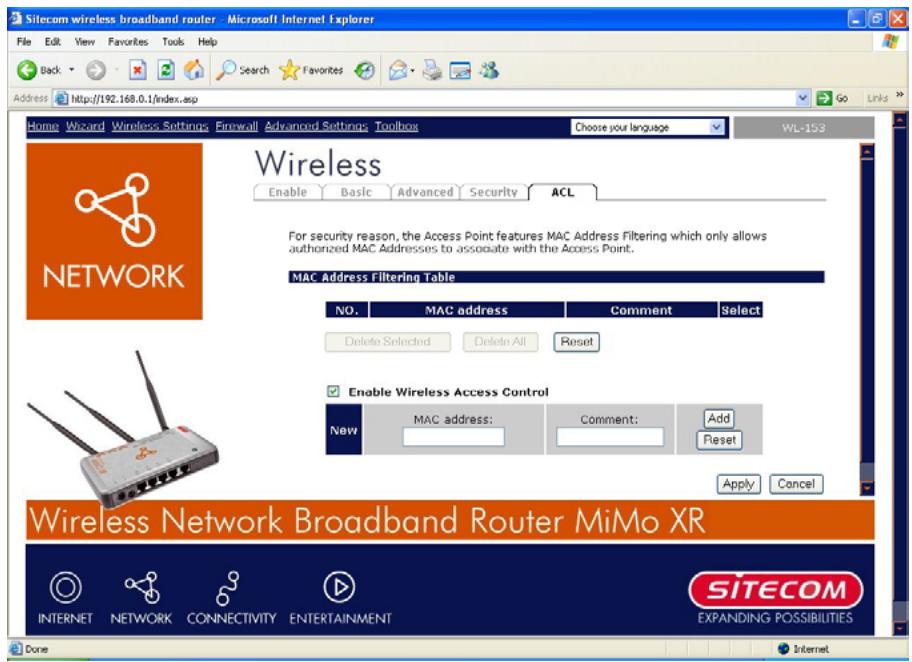

6.4 CONTROLE D'ACCES 31

CHAPITRE 7 PARAMETRAGES DE PARE-FEU 33

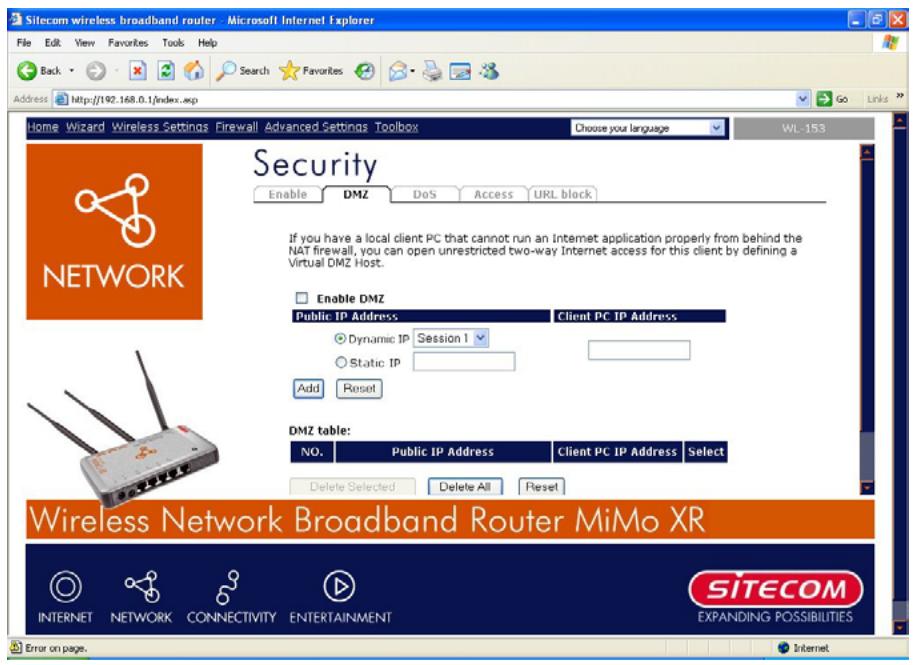

7.1 DMZ 33

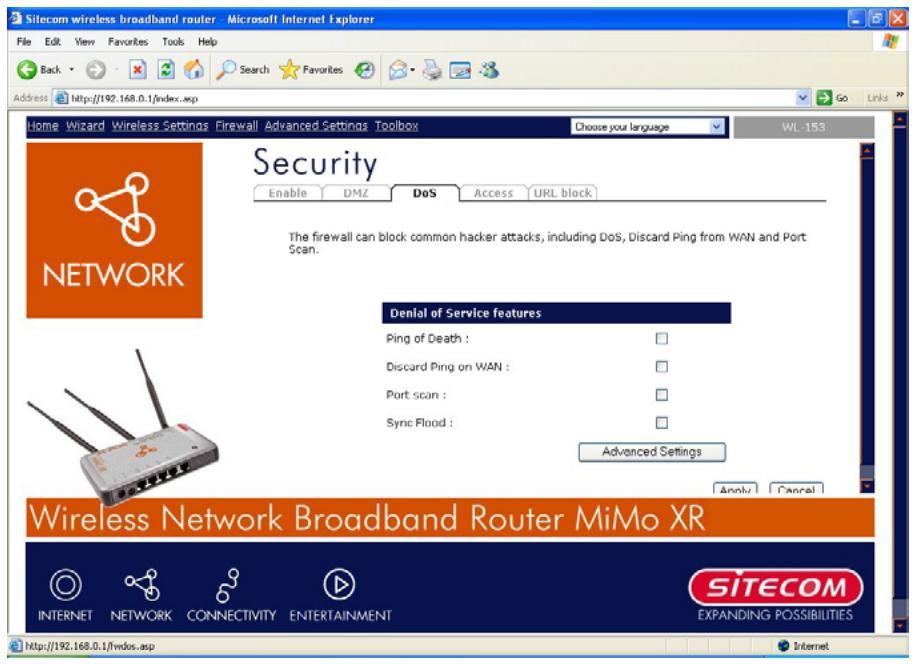

7.2 ATTAQUE DOS 34
7.3 CONTROLE D'ACCES 35

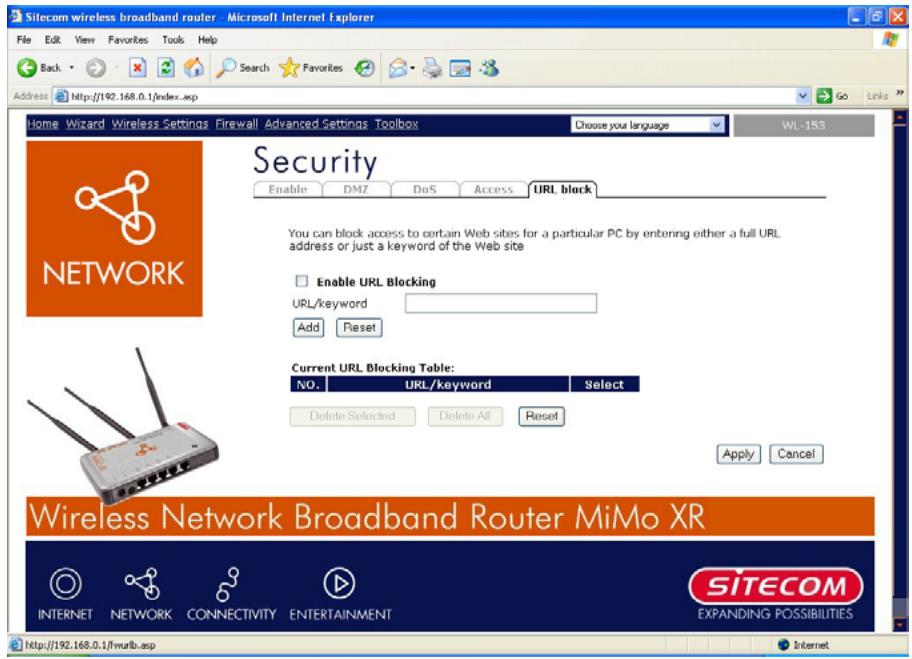

8.4 BLOCAGE DE L'URL 36

CHAPITRE 8 PARAMETRAGES AVANCES 38

8.1 PORT FORWARDING 38

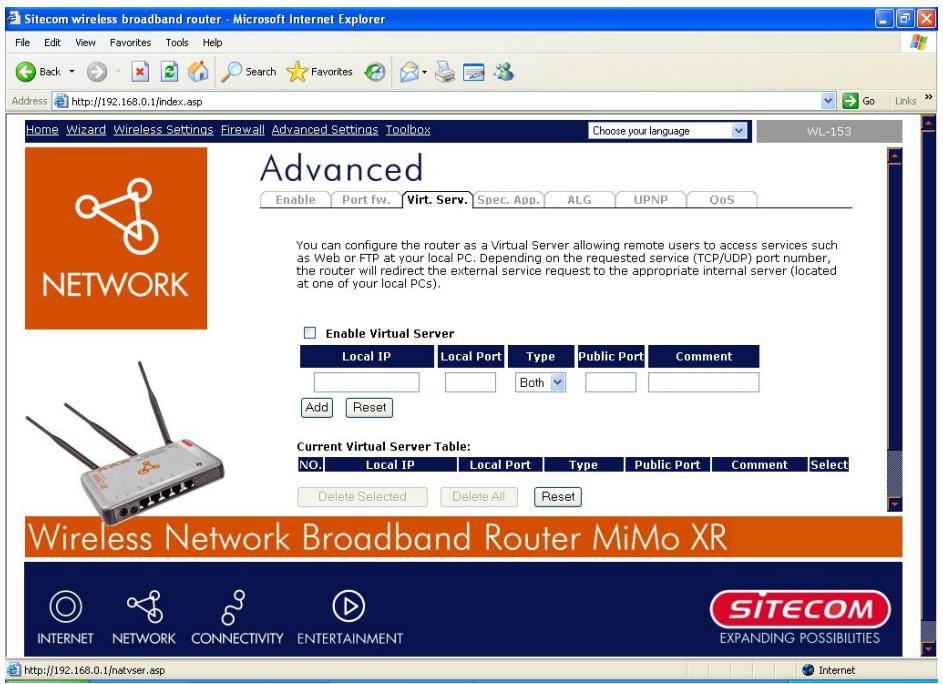

8.2 SERVEUR VIRTUAL 39

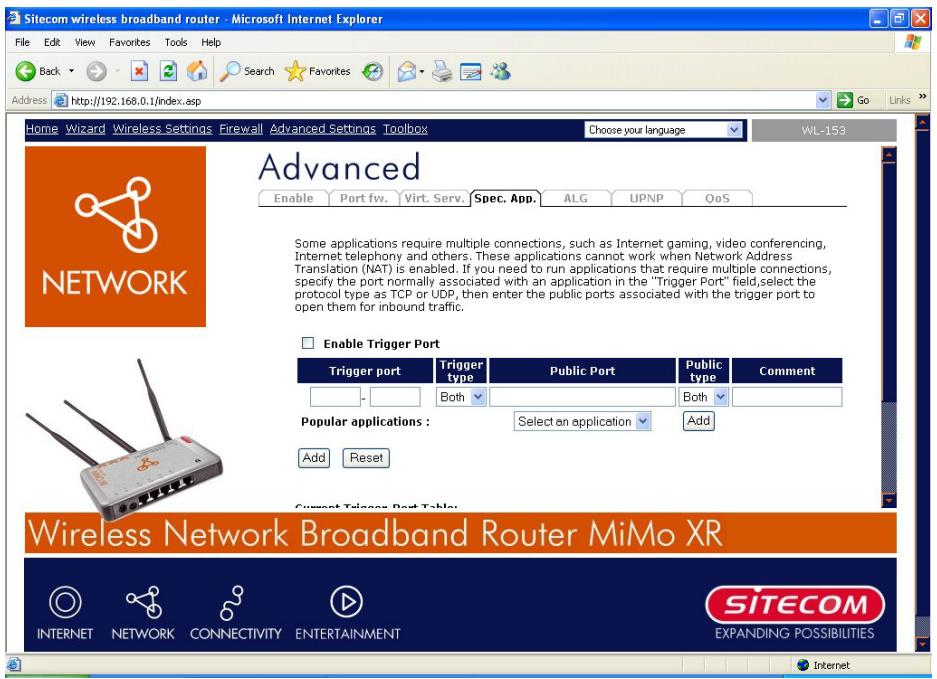

8.3 APPLICATIONS SPECIALES 42

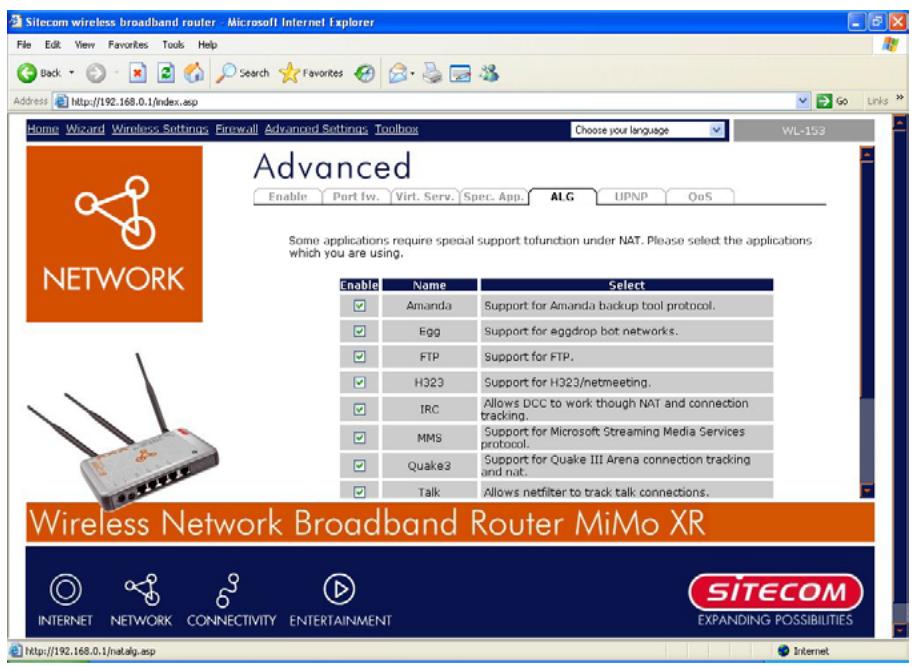

8.4PARAMETRES ALG 45
8.5PARAMETRAGESUPNP 45
8.6 QOS 46

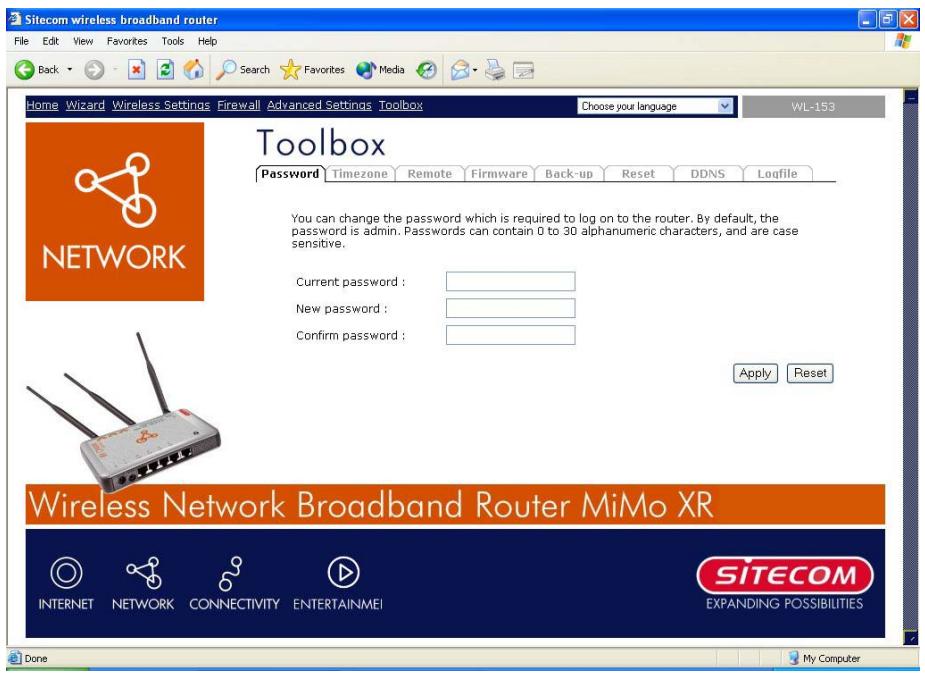

CHAPITRE 9 OUTILS 50

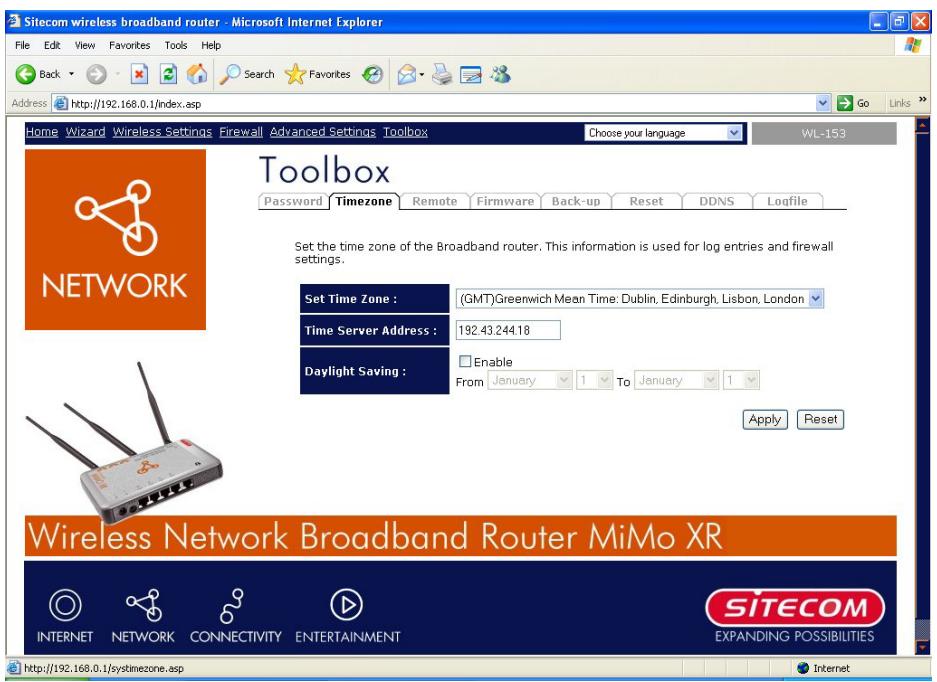

9.1 TIMEZONE [TRANCHE HORAIRE] 51

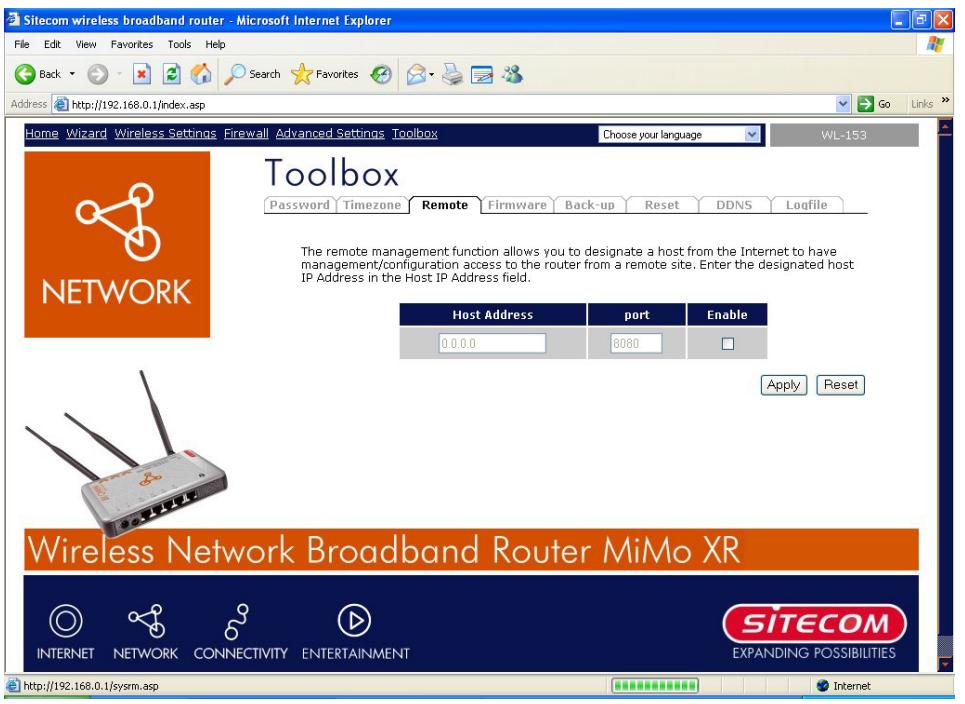

9.2 GESTION A DISTANCE 53
9.3 MISE A JOUR DU PROGICIEL 54

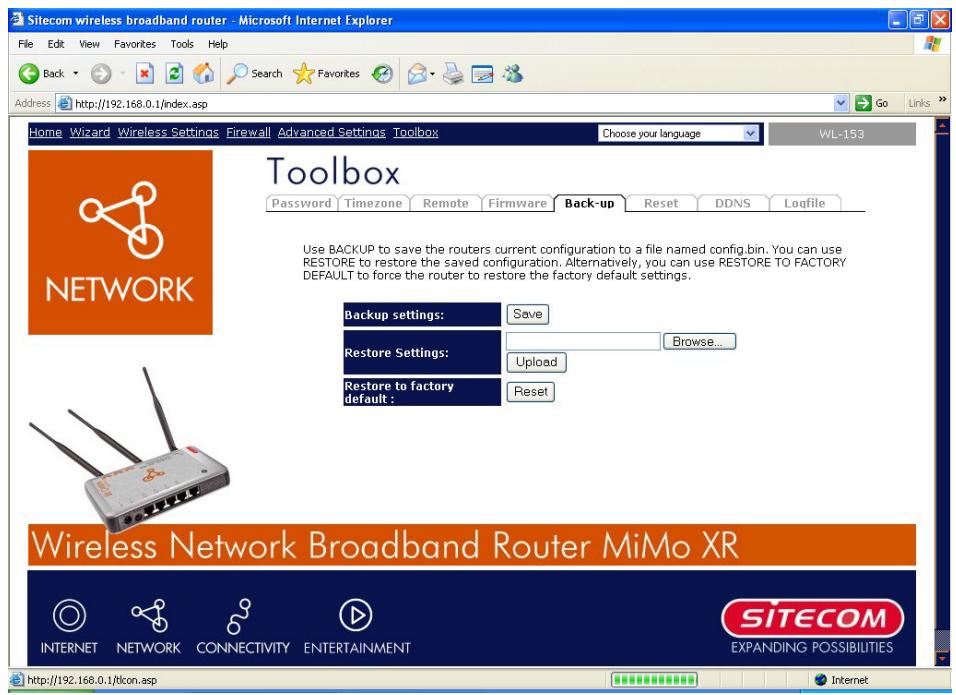

9.4PARAMETRES DE SAUVEGARDE 56
9.5 REINITIALISER [REDEMARRER] LE ROUTEUR 57

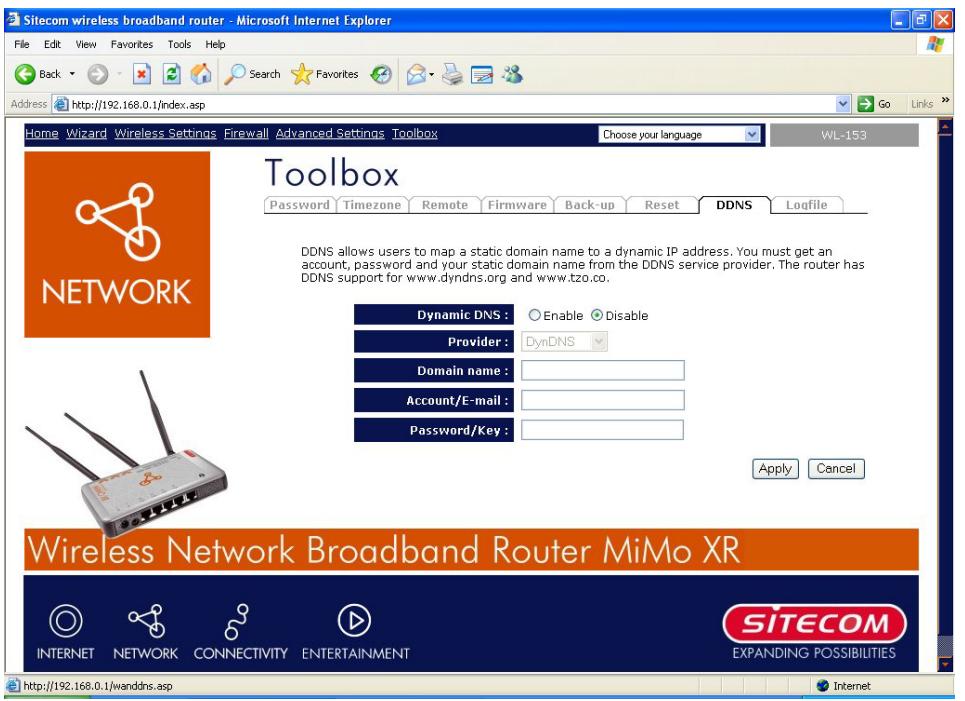

9.6 DDNS 57
ANNEXE A 58
GLOSSaire 59

Chapitre 1 Introduction

Félicitations pour l'achat de ce Routeur Large Bande Sans Fil. Le Routeur Large Bande Sans Fil est un routeur de partage IP d'un excellent rapport coût - efficacité qui permet à de multiples utilisateurs de partager Internet par un modem ADSL ou cable. Il suffit de configurer vos paramètres de connexion Internet dans le routeur large bande sans fil et de brancher votre PC sur le port LAN et vous étés immédiatement prét à partager des fichiers et accéder à Internet. Au fur et à mesure que votre réseau se développement, vous pouvez connecter un autre hub ou commutateur sur les ports LAN du routeur, ce qui vous permit de développer facilement votre réseau. Le Routeur Large Bande Sans Fil incorpore un point d'accès intégré IEEE 802.11g/b qui vous permit de construire un LAN sans fil. Le Routeur Large Bande Sans Fil apporte une solution totale pour le Commerce de Moyenne et Petite Envergure (SMB) et les Petits Marchés de Bureau / de Résidence (SOHO), ce qui vous donne aujourd'hui un réseau instantané ainsi que la flexibilité de la possibilité d'un développement ultérieur rapide.

1.1 Caractéristiques

Haut Débit d'Accès Internet (50 M)
- Permet à de multiples utilisateurs de partager une seule ligne Internet
- Supporte jusqu'à 253 utilisateurs
- Accès Internet via cable ou modem xDSL
- Accès au serveur LAN privé par le réseau public
- Equipé de quatre ports LAN (10/100 M) et un port WAN (10/100 M)
- Fournit un point d'accès IEEE 802.11g/b LAN sans fil
- Supporte DHCP (Serveur / Client) pour paramétrage facile
- Supporte les dispositifs perfectionnés tels que : Applications Spéciales, DMZ, Serveurs Virtuels, Commandes d'Accès, Pare-feu.
- Vous permet de surveiller l'état du réseau tel que : Journalisation Client DHCP, Journalisation Système, Journalisation Sécurité et État du Dispositif / des Connexions.
- Facilité d'utilisation du GUI basé web pour configuration et gestion
La gestion à distance permet de configurer et améliorer à partir d'un site à distance

Un modem Externe xDSL (ADSL) ou cable avec port Ethernet (RJ-45)
- Carte d'interface réseau (NIC) pour chaque ordinateur personnel (PC)
- Des PC avec Web-Browser (Internet Explorer 4.0 ou supérieur, ou Netscape Navigator 4.7 ou supérieur)

1.3 Contenu du Package

• Une unité Routeur Large Bande Sans Fil 4 ports
• Un guide d'installation rapide
• Un CD de manuel d'utilisateur
• Un adaptateur de courant
• Un cable Ethernet rapide CAT-5 UTP

N.B.

La fonction WAN d'auto-deconnexion "idle timeout" peut ne pas fonctionner à cause d'activités anormales de certains logiciels d'application de réseau, de virus informatique ou d'attaques de bidouilleurs venant d'Internet. Par exemple, certains logiciels envoient des paquets de réseau à Internet en arrêté-plan, même si vous n'utilise pas Internet. Dans ce cas, veuilles étèindre votre ordinateur lorsque vous ne l'utilise pas. Cette fonction peut aussi ne pas fonctionner avec certaines ISP. Veuillesdonc vous assurer que cette fonction puisse fonctionner correctement lorsque vous l'utilise pour la première fois, surtout si votre ISP vous compte selon le temps utilisé.

Chapitre 2 Installation du Matériel

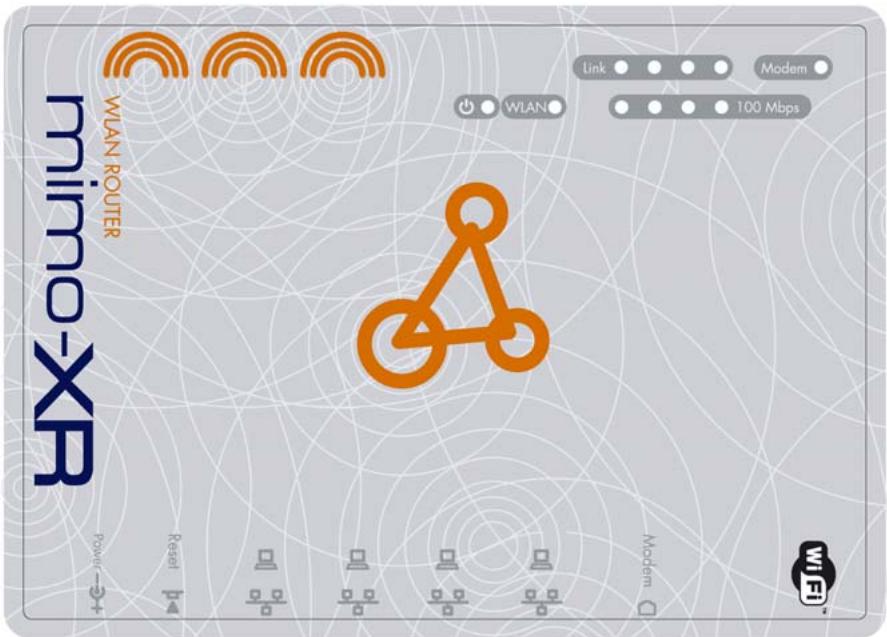

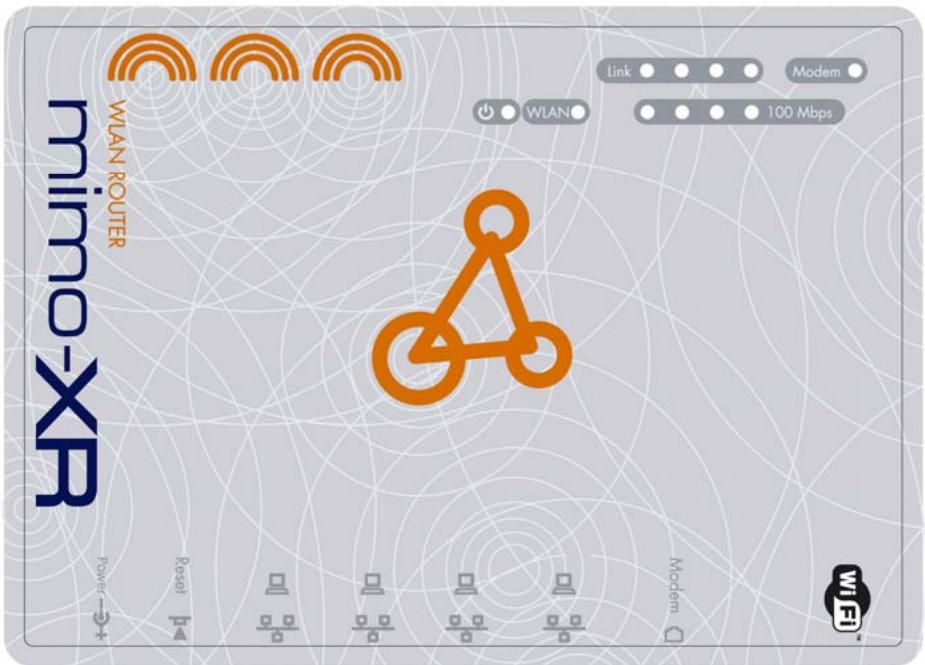

2.1 Disposition du Tableau

LED	Fonction	Couleur	Etat	Description
POWER	Indication d'alimentation	Vert	Marche	L'alimentation est appliquée à ce produit.
Link/ Modem	Etat de liaison	Vert	Marche	Le port WAN ou LAN correspondant est en liaison.
			Clignotant	Le port WAN ou LAN correspondant envoie ou recoit des données.
WLAN	Activité sans fil	Vert	Marche	Le LAN sans fil a été validé
			Clignotant	Envoi ou réception de données via sans fil.
100Mbps	Vitesse de données	Vert	Clignotant	Le port WAN ou LAN correspondant envoie ou recoit des données.
			Marche	Les données sont transmises en 100 Mbps sur le port WAN ou LAN correspondant.

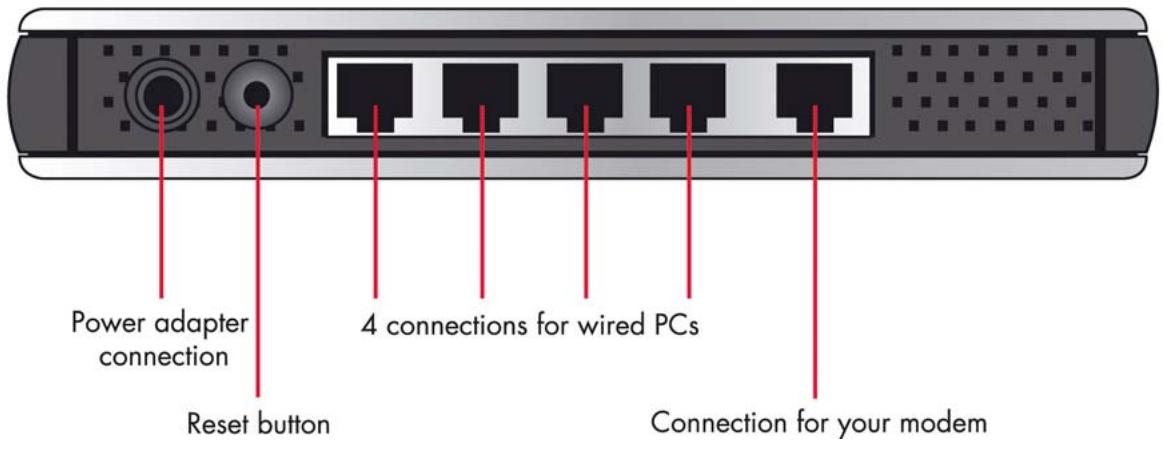

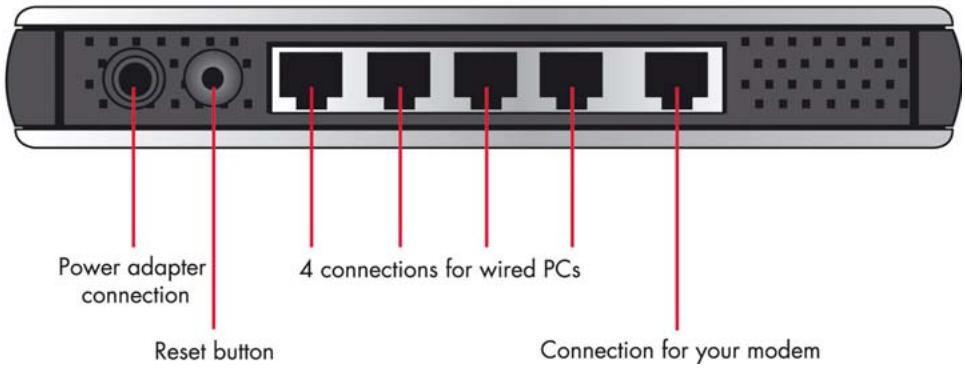

2.1.2. Panneau Arrière

Ports :

Port Description

POWER Entrée alimentation

Modem Le port où vous raccorderez votre modem cable (ou DSL) ou routeur Ethernet.

Port 1-4 Les ports où vous raccorderez les ordinateurs en réseau et autre dispositif.

Pour réinitialiser les paramétrages du système à partir des valeurs par défaut d'usine, appuyez sur le bouton de

Reset réinitialisation pendant au moins 4 secondes.

Pour relancer le dispositif, appuyez sur le bouton de réinitialisation moins de 4 secondes.

2.2 Méthode d'installation du matériel

2.2.1 Decidez de l'endetroit où vous allez placer votre Routeur Large Bande Sans Fil

Vous pouvez placer votre Routeur Large Bande Sans Fil sur un bureau ou autre surface plane, mais vous pouvez aussi le monter en mural. Pour une performance optimale, placez votre Routeur Large Bande Sans Fil au centre de votre bureau (ou de votre résidence) dans un endroit qui soit éloigné de toute source potentielle d'interférences, par exemple paroi métallique ou four micro-ondes. Ce lieu peut être proche d'un raccordement électrique et réseau.

2.2.2 Etablissement de la connexion LAN

a. Connexion LAN cablee : connecte un cable Ethernet de votre port Ethernet d'ordinateur à l'un des ports LAN de ce produit.
b. Connexion LAN sans fil : raccorde ce produit en un lieu approprié pour obtenir la meilleure performance d'émission.

Figure 2-3 Installation des connexions LAN et WAN pour ce produit.

2.2.3 Installation de la connexion WAN

Préparez un cable Ethernet pour raccorder ce produit à votre modem cable / xDSL ou backbone Ethernet. La Figure 2-3 illustrate le raccordement WAN.

2.2.4 Mise sous tension

En raccordant le cordon d'alimentation à l'alimentation secteur et en tournant l'interrupteur en marche, ce produit entre automatiquement dans la phase d'auto-test. Quand l'appareil se trouve en phase d'auto-test, la LED de puissance ne restera eteinte pendant environ 15 secondes, puis clignotera 9 fois environ pour indiquer que I'opération d'auto-test est terminée.

Enfin, la puissance sera continuelle allumée pour indiquer que ce produit est en fonctionnement normal.

Chapitre 3 Réglage Réseau et Installation du Logiciel

Pour utiliser correctement ce produit, vous doivent configurer comme il se doit les paramètres de réseau de vos ordinateurs et installer le programme d'installation ci-joint dans votre plate-forme MS Windows (Windows 95/98/NT/2000).

3.1 Effectuer les Paramétrages Réseau Corrects

pour votre PC

L'adresse IP par réseau de ce produit est 192.168.0.1, et le masque de sous réseau par défaut est 255.255.255.0. Ces adresses peuvent être modifiées selon vos besoin, mais les valeurs par défaut sont utilisées dans leprésent manuel. Si l'environnement TCP/IP de votre ordinateur n'a pas encore été configuré, vous pouvez vous reférer à l'Annexe A pour le configurer. Par exemple,

1. configurez IP sous la forme 192.168.0.100, masque sous réseau sous la forme 255.255.255.0 et la passerelle sous la forme 192.168.0.1, ou plus facilement,
2. configurez vos ordinateurs pour charger automatiquement le réglage TCP/IP c'est-à-dire un serveur DHCP de ce produit.

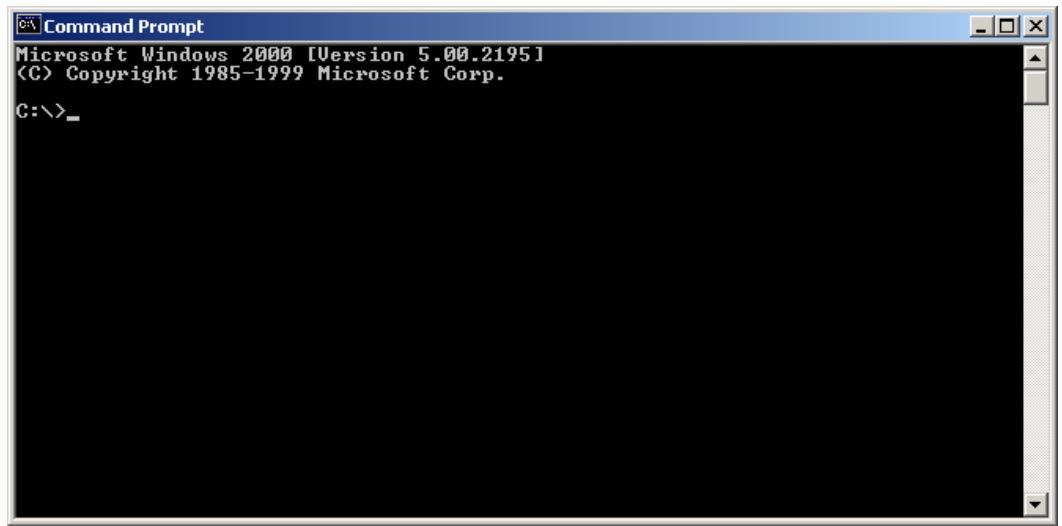

Après avoir installé le protocole de communication TCP/IP, vous pouvez utiliser la commande ping pour vérifier si votre ordinateur s'est bien connecté à ce produit. L'exemple suivant montre la procédure ping pour les plate-formes Windows 95. Executez tout d'abord la commande ping.

ping 192.168.0.1

Si les messages suivants apparaiscent :

Pinging 192.168.0.1 avec 32 octets de données :

Réponse de 192.168.0.1 : octets = 32 temps =2 ms TTL = 64

une liaison de communication entre votre ordinateur et ce produit a bien etétablie. Sinon, vous obtiendrez les messages suivants,

Pinging 192.168.0.1 avec 32 octets de données :

Fin de temporisation de demande.

Dans ce cas il y a quelque chose qui ne convient pas dans votre méthode d'installation. Vous doivent vérifier les articles suivants dans l'ordre :

1. Le cable Ethernet est-il correctement connecté entre ce produit et votre ordinateur ?

Conseil : La LED LAN de ce produit et la LED de liaison de la carte réseau de votre ordinateur doivent être allumées.

1. L'environnement TCP/IP de votre ordinateur est-il dûment configuré ?

Conseil : Si l'adresse IP de ce produit est 192.168.0.1, l'adresse IP de votre ordinateur doit être 192.168.0.X et la passerelle par défaut doit être 192.168.0.1.

Chapitre 4 Configuration du Routeur Large Bande

Sans fil

Ce produit fournit un système de configuration basé web, c'est-à-dire configuré par votre navigateur web, tel que Netscape Communicator ou Internet Explorer. Cette approche peut être adoptée pour toute plate-forme MS Windows, Macintosh ou UNIX.

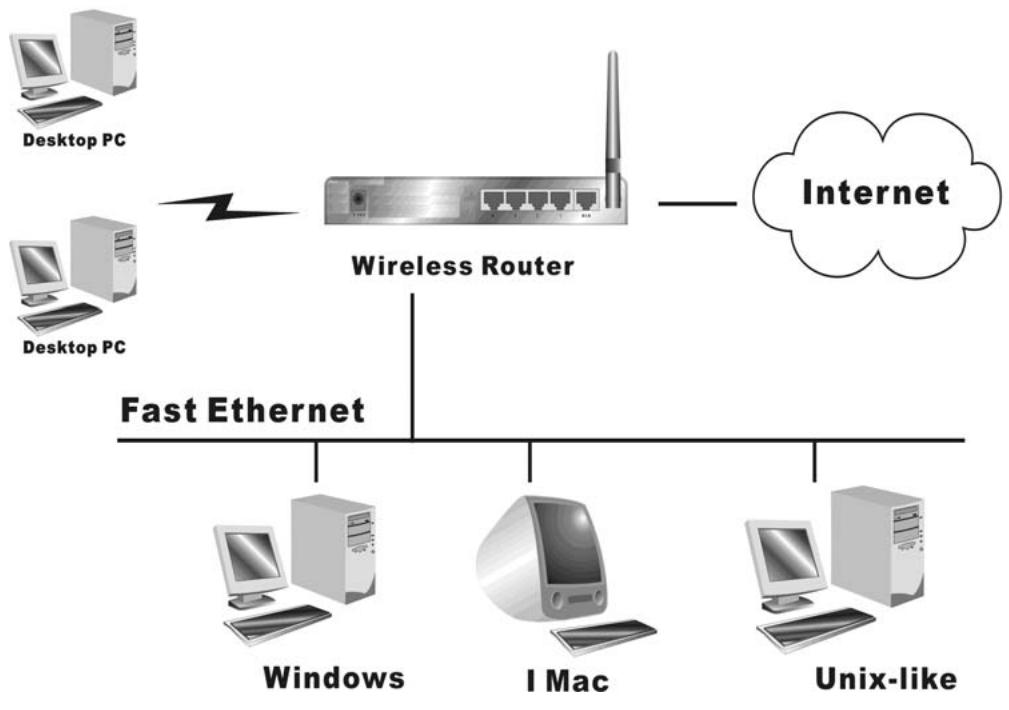

Wireless LAN

4.1 Demarrage et ouverture de session

Activez votre navigateur, et invalidatez le proxy (serveur mandataires) ou ajoutez l'adresse IP de ce produit dans les exceptions. Ensuite, tapez l'adresse IP du produit dans le champ du Lieu (pour Netscape) ou Adresse (pour IE) et appuyez sur ENTER. Par exemple : http://192.168.0.1.

Lorsque la connexion est établie, vous verrez l'interface utilisateur web de ce produit. Il y a deux aspects interface utilisateur web : pour les utilisateurs généraux et pour les administrateurs du système.

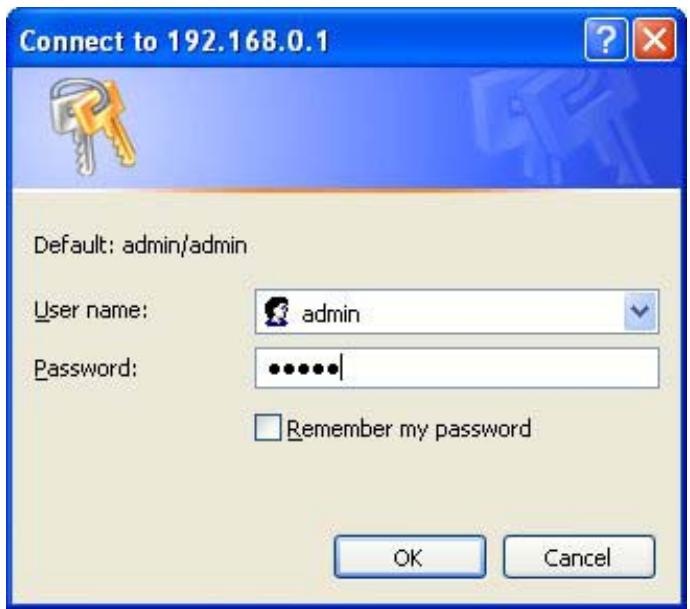

Pour se connecter en tant qu'administrateur, entrez votre nom d'utilisateur et mot de salle (par défaut : admin/admin) et cliquez OK. Si le mot de salle est correct, l'aspect web passera au mode de configuration administrateur. commeénénuméré dans son menu principal, il y a plusieurs options pour l'administration du système.

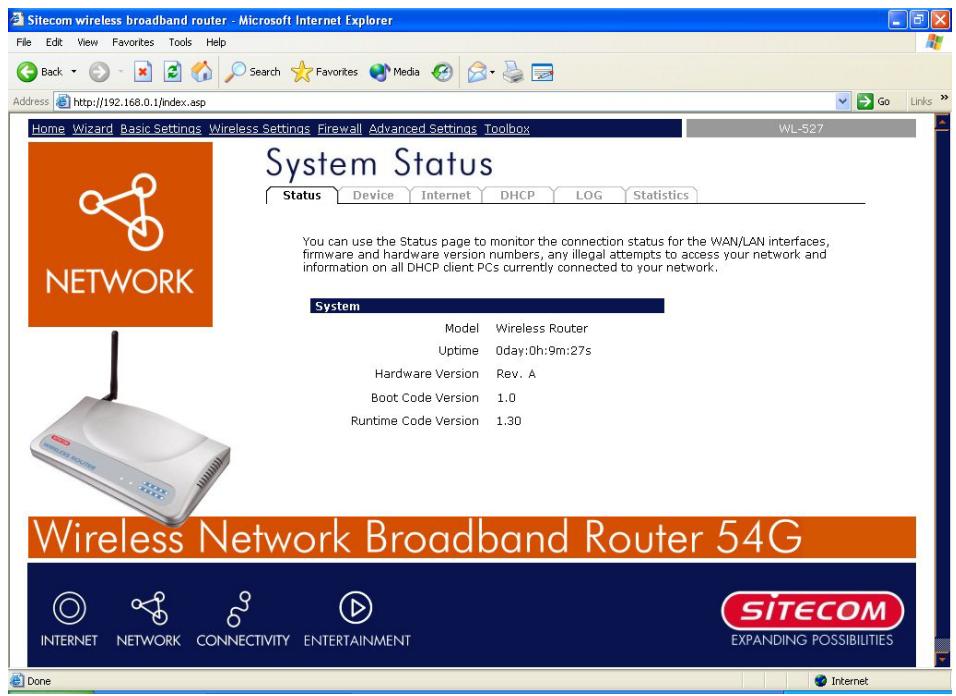

4.2 Etat (Status)

La Status section [section Etat] vous permet de surveiller l' état en cours de votreouteur. Vous pouvez utiliser la Status page [page d' état] pour surveiller : l' état de connexion des interfaces WAN / LAN du Routeur Large Bande, les numérios de version actuelle de logiciel et matériel, toutes tentatives illicites d'acceder à votre réseau, et les informations sur tous les PC de client DHCP actuellement raccordés à votre réseau.

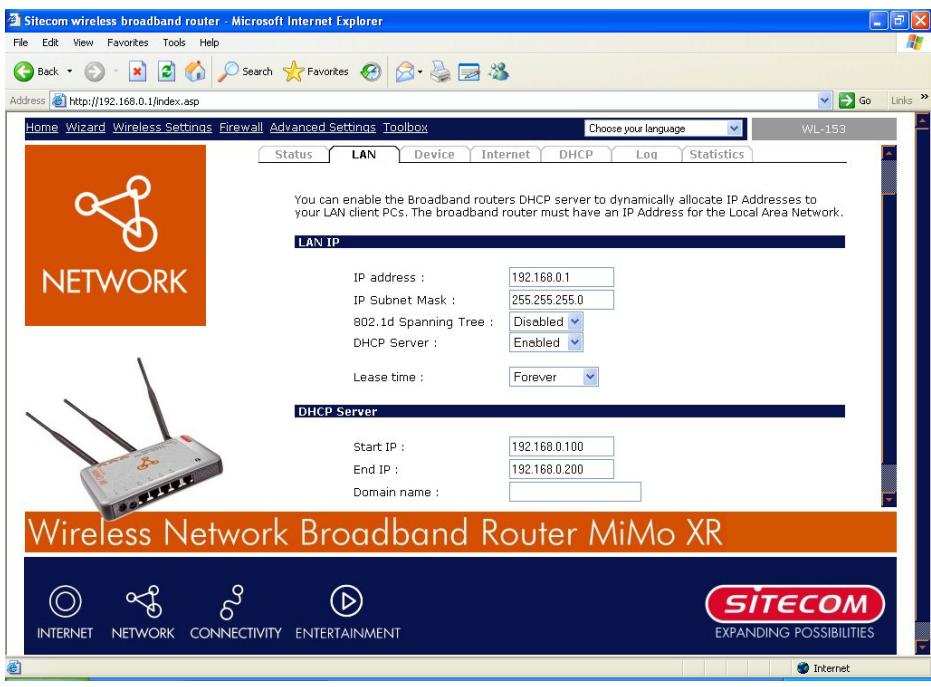

4.2.1 Paramètres LAN

L'écran de port LAN ci-dessous vous permet de spécifique une adresse IP privée de vos ports LAN de routeur ainsi qu'un masque de sous réseau pour votre segment LAN.

Paramètres	Par défaut	Description
IP address	192.168.2.1	C'est l'adresse IP du port LAN du routeur (l'adresse IP de passerelle par défaut de vos clients LAN).
IP Subnet Mask	255.255.255.0	Spécifiez un masque de sous réseau pour votre segment LAN
802.1d Spanning Tree	Disabled	Si la fonction 802.1d Spanning Tree est validée, ce routeur utilisera le protocole spanning tree pour éviter les boucles de réseau.
DHCP Server	Enabled	Vous pouvez valider ou invalidate le serveur DHCP. En validant le serveur DHCP, le routeur donnaient automatiquement à vos clients LAN une adresse IP.
Lease Time	Forever	Le DHCP, lorsqu'il est validé, donne une adresse IP temporaire à vos clients. Dans vos régles temps de location, vous pouvez

	spécifier la période de temps pendant laquelle le DHCP préte une adresse IP à vos clients LAN.
	Le DHCP change votre adresse IP de client LAN lorsque cette période seuil est atteinte.
IP Address Pool	Vous pouvez sélectionner une gamme d'adresse IP particulièrement pour votre serveur DHCP afin de délivrer des addresses IP à vos clients LAN.
	N.B.: Par défaut, la gamme IP sera de : IP de départ 192.168.0.100 jusqu'à IP de Fin 192.168.0.199. Si vous souhaitez que votre PC ait une adresse IP statique / fixe, vousdezuez alors désir une adresse IP en dehors de ce Pool d'Adresse IP.
Domain name	Vous pouvez spécifique un nom de Domaine pour votre LAN

Cliquez sur [Appliquer] en bas de l'écran pour sauvégarder les configurations ci-dessus. Vous pouze maintainant configurer d'autres sections avancées ouCOMMencer à utiliser le routeur (avec les paramètres avancés en place).

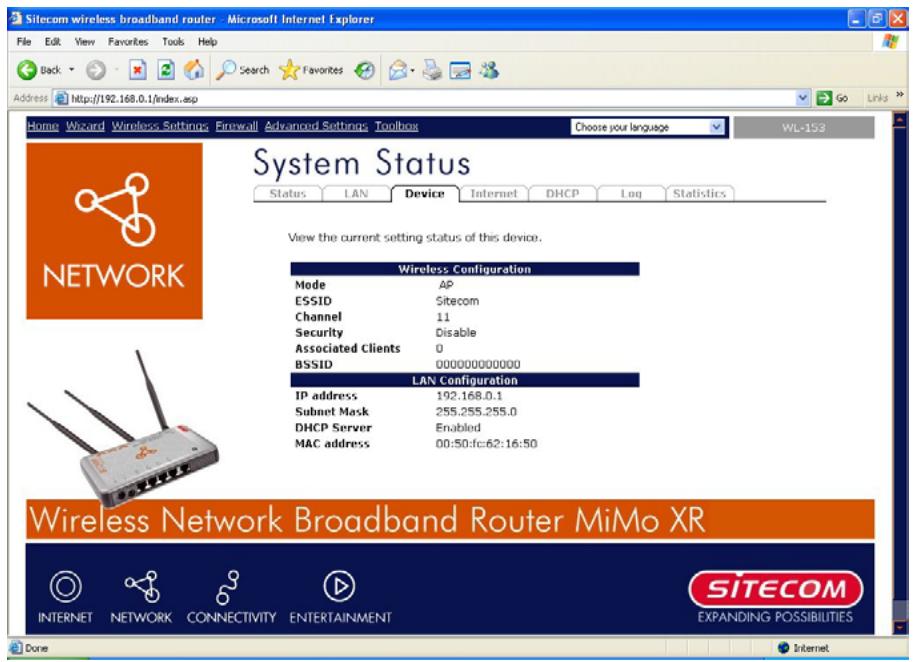

4.2.2 Etat du péripérique

Visualisez les paramètres de configuration actuels du routeur large bande. L'état du périphérique affiche les paramètres de configuration que vous avez configurés dans Wizard / Wireless Settings.

Paramètres

Description

Device Status

Cette page affiche IP Address [I'Adresse IP] et le Subnet Mask [masque de sous réseau] LAN actuel du port LAN de routeur large bande. Elle montre aussi si la fonction Serveur DHCP est validée ou invalidée.

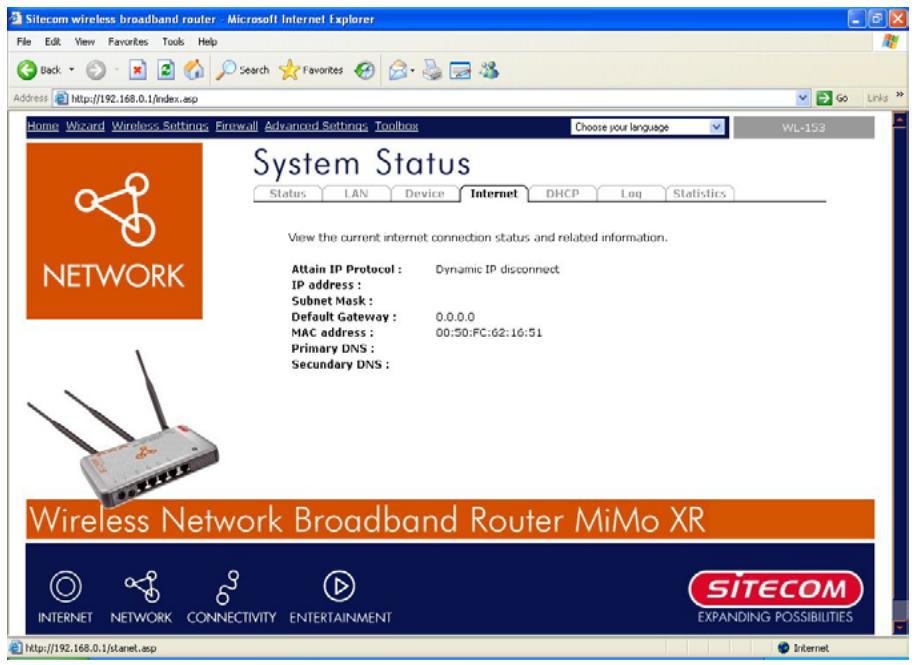

4.2.3 Etat Internet

Visualise l'etat de connexion Internet actuel du routeur large bande ainsi que d'autres informations connexes.

Paramètres	Description
Internet Connection	Cette page affiche si le port WAN est connecté à une connexion Câble / DSL. Elle affiche aussi le port WAN du routeur : adresse IP WAN, Masque de sous réseau, et Passerelle ISP ainsi que le DNS Primaire et le DNS Secondary qui sont utilisés.

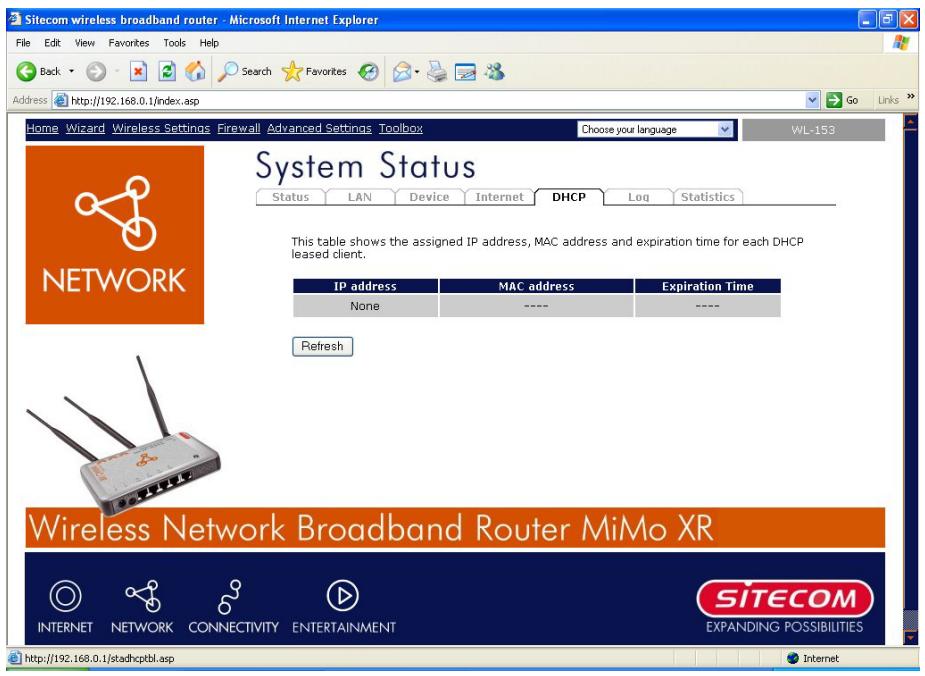

4.2.4 Etat client DHCP

Visualisez les informations de votre client LAN qui sont actuellement liées au serveur DHCP du routeur large bande.

Paramètres

Description

Active DHCP Client

Cette page montre tous les clients DHCP (PCs LAN) actuellement connectés à votre réseau. Le tableau "Tableau des clients DHCP actifs" affiche l'adresse IP et l'adresse MAC ainsi que le temps écoulé de tout client LAN. Utilisez le bouton Rafraîchir pour obtenir la situation la plusactualisée.

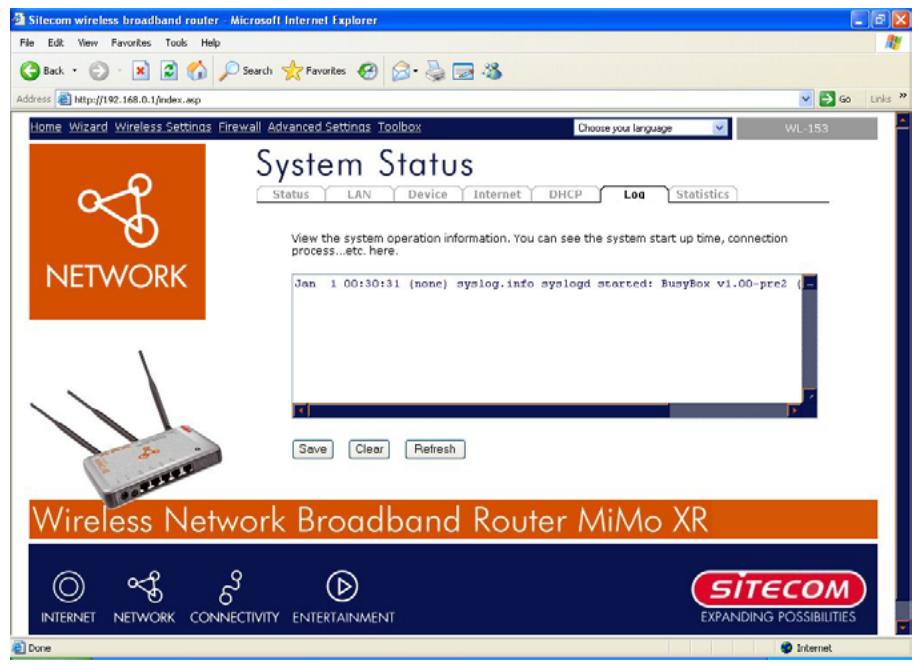

4.2.5 Journalisation du système

Visualisez la journalisation du fonctionnement du système.

Paramètres

Description

System Log

Cette page montre la journalisation actuelle du système du routeur large bande. Elle affiche tout événement qui s'est produit après démarrage du système.

En bas de la page, le journal du système peut être sauvégardé sur un fichier local pourtraitement ultérieur ou le journal du système peut être effacé ou peut être rafraîchi pourobtenir la situation la plus actualisée. Quand le système est étéint, lajournalisation du système disparaître si elle n'est pas sauvégardée dans un fichier local.

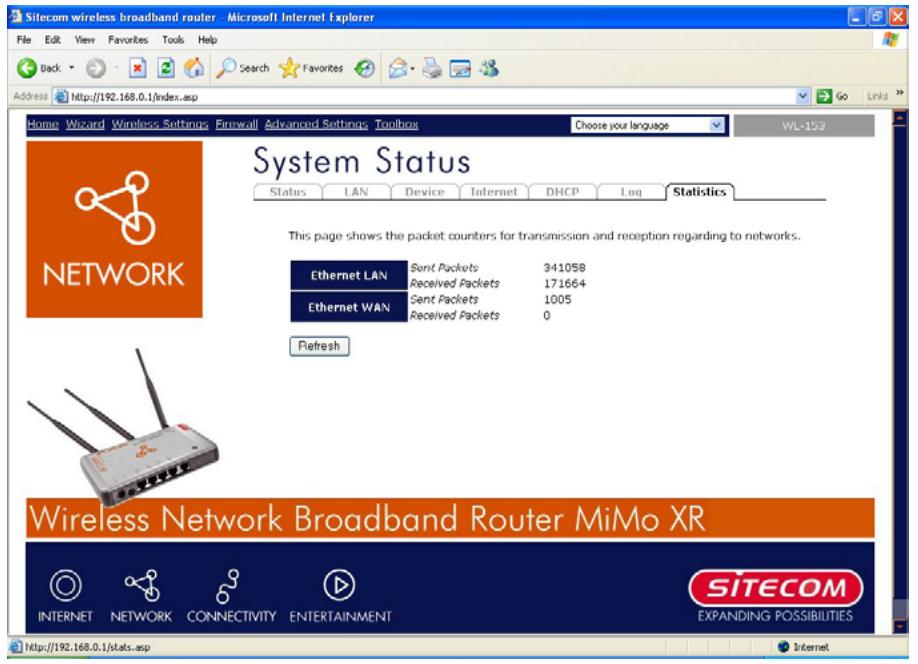

4.2.6 Statistiques

Visualisez les statistiques des paquets envoyés et reçus sur WAN, LAN et LAN sans fil.

Paramètres	Description
Statistics	Montre les compteurs de paquets envoyés et reçus sur WAN, LAN et LAN sans fil.

5. Utilisation de l'Assistant d'installation

• Cliquez sur Wizard [Assistant d'Installation] pour configurer le routeur.
• Setup Wizard [L'Assistant d'Installation] s'affichera maintainant ; vérifie que le modem est bien connecté et cliquez sur Next.

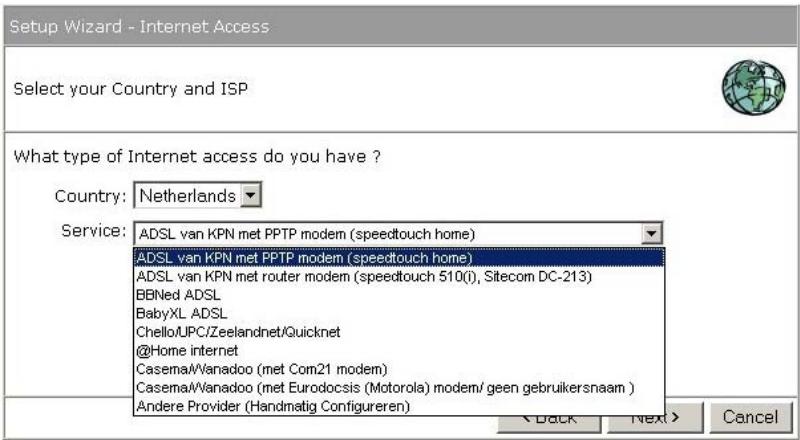

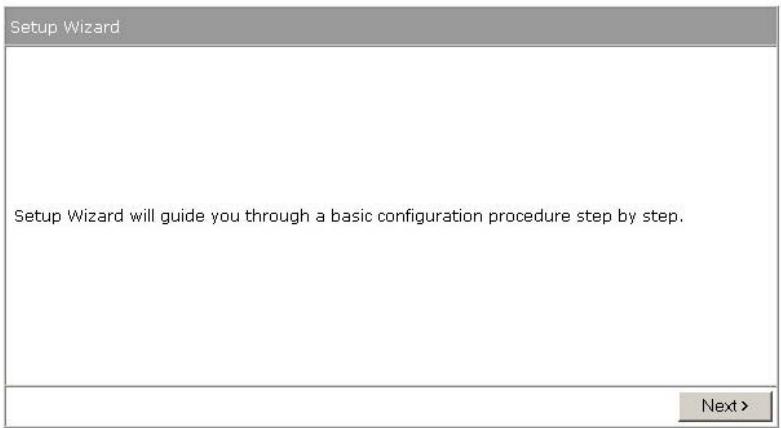

Setup wizard

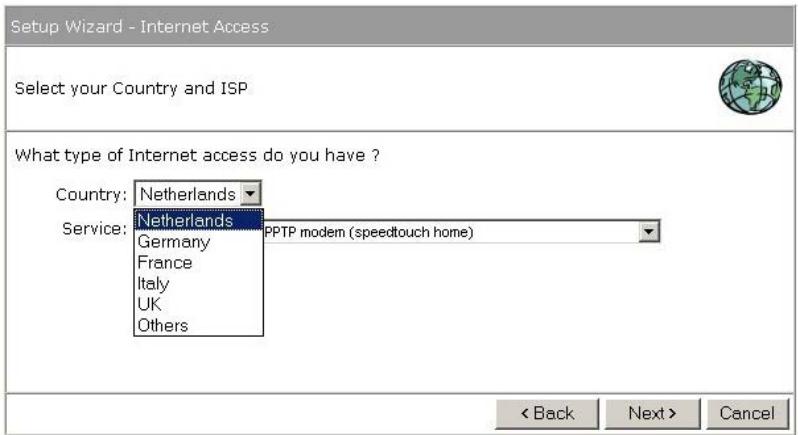

• Sélectionnéz votre pays dans la liste Country [Pays].

• Dans Service, Sélectionnez votre fournisseur Internet. Cliquez sur Next.

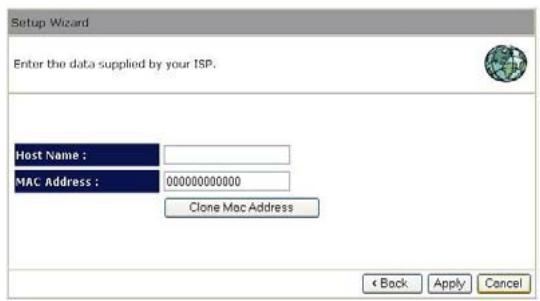

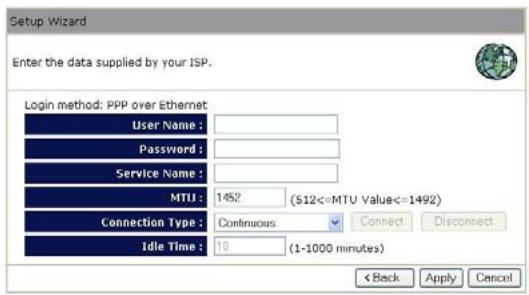

• En fonction du fournisseur besoin, il vous sera peut-être nécessaire d'entrer votre nom d'utilisateur et mot de passer, adressse MAC ou adressse Internet dans la fenêtre suivante. ÀpRES avoir entré les informations correctes, cliquez sur Next.

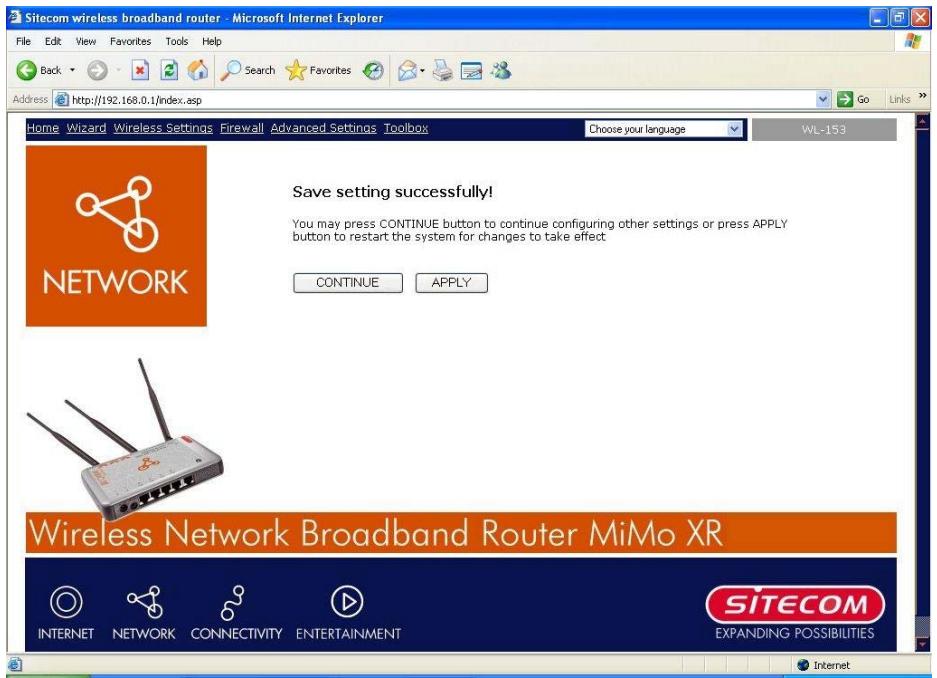

• Cliquez sur APPLY [APPLIQUER] pour terminer la configuration.

• Le routeur sauvegardera maintainant les paramètres et redémarrera ; veuillez attendre 30 secondes et vous serez transféré à nouveau à la fenêtre d'objet. La configuration est terminée.
• Attendez encore 10 secondes pour que le routeur se reconnectcte à Internet.

Chapitre 6 Paramètres sans fil

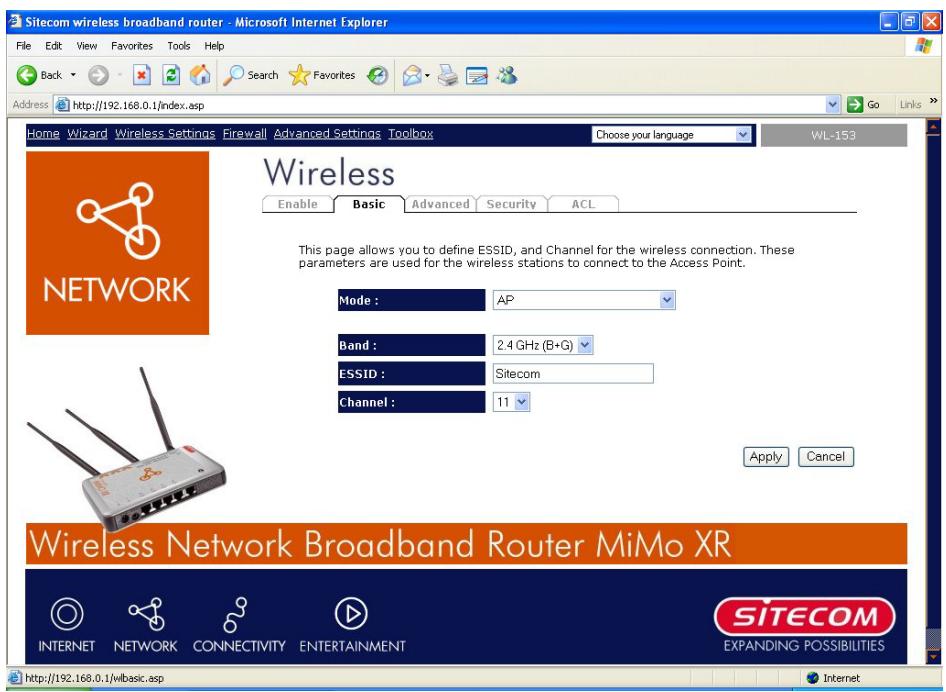

6.1 Paramètres de base sans fil

Youou pouzeutiliser,poour la connexiona ce routeur,des parametes qui sontutilisés pour les postes sans fil.Les parametes comprnent Mode,ESSID,numérode canal et client associé.

Paramètres	Description
Mode	Cela vous permit de régler l'AP en mode AP, Station, Bridge [Pont] ou WDS.
Band	Cela vous permit de régler l'AP en mode 802.11b ou 802.11g. Vous pouvez aussi sélectionner le mode B+G pour permettre à l'AP de sélectionner la connexion 802.11b et 802.11g automatiquement.
ESSID	Ceci est le nom du LAN sans fil. Tous les périphériques du même LAN sans fil doivent avoir le même ESSID. L'ESSID par défaut pour ce périphérique est : Sitecom
Channel Number	C'est le canal utilisé par le LAN sans fil. Tous les périphériques du même LAN sans fil doivent utiliser le même canal.
Associated Clients	Cliquez la touche "Show Active Clients" [Montrer les clients actifs] puis une table "Active Wireless Client Table" [Tableau des clients sans fil actifs] apparaitra. Vous pouvez voir l'état de tous les postes sans fil actifs qui sont connectés à ce point d'accès.
WLAN MAC	C'est l'adresse MAC utilisé par l'interface sans fil de ce AP lorsqu'il est en mode de poste.
Clone MAC	Cliquez la touche "Clone MAC" pour copier l'adresse MAC de votre PC, que vous utiliserez pour configurer l'AP au MAC WLAN.
MAC address	Si vous souhaitez établier un pont sur plusieurs réseaux ensemble avec le LAN sans fil, vous doivent établier ce point d'accès sur "AP Bridge-Point to

Set Security

Point mode", "AP Bridge-Point to Multi-Point mode" ou "AP Bridge-WDS mode". Vous doivent entraïres MAC des autres points d'accès qui rejoignent le pont.

Cliquez le bouton "Set Security" [Etablir la sécurité] et un "WDS Security Settings" [Paramétrage de sécurité WDS] apparaître. Vous pouvez régler les paramètres de sécurité utilisés pour étabrir le pont entre ces points d'accès ici lorsque votre AP est en mode de pont AP.

6.2 Paramétrages sans fil avances

Vous pourrait étabir des paramètres LAN sans fil avances de ce routeur. Les paramètres comprend le type d'authentication, le seul de fragment, le seul RTS, l'intervalle de balisage, le type de préambule. Vous ne devez pas changer ces paramètres, sauf si vous connaissiez les effets que ces changements auront sur ce routeur.

Paramètres

Description

Authentication Type

Il y a deux types d'authentication : "Système ouvert" et "Clé partagée". Quand vous sélectionnez "Système ouvert" des postes sans fil peuvent s'associer avec ce routeur sans fil sans cryptage WEP. Quand vous sélectionnez "Clé partagée" vous doivent aussi étabir une clé WEP dans la page de cryptage et les postes sans fil doivent utiliser le cryptage WEP dans la phase d'authentication pour s'associer à ce routeur sans fil. Si vous sélectionnez "Auto", le client sans fil peut s'associer avec ce routeur sans fil en utilisant n'importe lequel de ces deux types d'authentication.

Fragment Threshold

"Fragment Threshold" [Seuil de Fragment] spécifie la taille maximum

	d'un paquet pendant la fragmentation des données à émettre. Si vous établiessez cette valeur trop bas, cela donnera de mauvaises performances.
RTS Threshold	Quand la taille du paquet est plus petite que le seuil RTS, le routeur sans fil n'utilisera pas le mécanisme RTS/CTS pour envoyer ce paquet.
Beacon Interval	C'est l'intervalle de temps pendant lequel ce routeur sans fil émet une balise electromagnétique. Celle-ci est utilisée pour synchroniser le réseau sans fil.
Data Rate Le "Data Rate" est le débit que ce point d'accès utilise pour transmettre des paquets de données. Le point d'accès utiliser sa le débit d'émission sélectionné le plus haut possible pour transmettre les paquets de données.
Preamble Type Le "Long Preamble" [Préambule long] peut fournir une(Meilleure compatibilité LAN sans fil tandis que le "Short Preamble" [Préambule court] peut fournir une excellure performance LAN sans fil.
Broadcast ESSID	Si vous validez "Broadcast ESSID" [ESSID d'émission], chaque poste sans fil situé dans la couverture de ce point d'accès peut facilement découvertre ce point d'accès. Si vous construusez un réseau sans fil public, il est recommendé de valider ce dispositif. La validation de "Broadcast ESSID" peut fournir une excellent sécurité.
IAPP	Si vous validez "IAPP", cela permettra aux postes sans fil de se déplacer entre des points d'accès validés IAPP à l'intérieur du même LAN sans fil.
802.11g Protection Ceci s'appelle également CTS Protection. Il est recommendé de valider le mécanisme de protection. Ce mécanisme peut diminuer la fréquence des collisions de données entre les postes sans fil 802.11b et 802.11g. Quand le mode de protection est validé, le débit de l'AP peut être un peu plus lent à cause du traffic élevé de trames qui doit être émis.

Cliquez [Appliqueur] en bas de l'écran pour sauvégarder les configurations au-dessus. Vous pouvez maintainant configurer d'autres sections avancées ouCOMMencer à utiliser le routeur.

6.3 Options de sécurité sans fil

Ce point d'accès fournit des fonctions de sécurité LAN sans fil complètes, y compris WEP, IEEE 802.11x, IEEE 802.11x avec WEP, WPA avec clé prépartagée et WPA avec RADIUS. Avec ces fonctions de sécurité, vous pouvez éviter l'accès illégal à votre LAN sans fil. Veuillez vous assurer que vos postes sans fil utilisent la même fonction de sécurité.

6.3.1 Cryptage WEP

Lorsque vous sélectionnez la clé 64-bit ou 128-bit, vous devez entrair des clés WEP pour crypter les données. Vous pouze produit la clé vous-même et la saisir. Vous pouze saisir 4 clés WEP et sélectionner l'une d'elles comme clé par défaut. Ensuite, le routeur peut receivevoir tout paquet crypté par l'une des quatre clés.

Paramètres	Description
Key Length	Vous pouvez sélectionner la longueur de clé WEP pour cryptage, 64-bit ou 128-bit. Une longueur de clé WEP plus grande peut fournir un niveau de sécurité plus grand, mais le débit sera plus bas.
Key Format	Vous pouvez désirir de sélectionner des caractères ASCII (format alphanumericique) ou des caractères hexadécimaux (dans la gamme "A-F", "a-f" et "0-9") pour constituer la clé WEP.
	Par exemple : Caractères ASCII : guest
	Caractères hexadécimaux : 12345abcde
Default Key	Sélectionnez l'une des 4 clés pour coder vos données. Seule la clé que vous sélectionnez dans la "Clé par défaut" sera activée.
Key1 - Key4	Les clés WEP sont utilisées pour crypter les données transmises dans le réseau sans fil. Remplissez la boîte de texte en suivant les règles ci-dessous.
	WEP 64-bit : entrez des valeurs hexadécimales 10 caractères (dans la gamme "A-F", "a-f" et "0-9") ou caractère ASCII 5 caractères comme clés de cryptage.
	WEP 128-bit : entrez des valeurs hexadécimales 26 caractères (dans la gamme "A-F", "a-f" et "0-9") ou des caractères ASCII 13 chiffres comme

Cliquez [Appliqueur] pour sauegarder les configurations ci-dessus. Vous pouze maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramètres avancés en place).

6.3.2 802.1x tableau

IEEE 802.1x est un protocole d'authentication. Chaque utiliser doit avoir un compte valable pour se connecter à ce point d'accès avant d'accéder au LAN sans fil. L'authentication est traitée par un serveur RADIUS. Ce mode n'authentifie que les utilisateurs par IEEE 802.1x, mais ne crypte pas les données pendant la communication.

Paramètres	Description
Radius Server IP address	L'adresse IP du serveur RADIUS externe.
RADIUS Server Port	Le port de service du serveur RADIUS externe.
RADIUS Server Password	Le mot de passé utilisé par le serveur RADIUS externe.

Cliquez [Appliquer] pour sauegarder les configurations ci-dessus Vous pouvez maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramétrages avancés en place).

6.3.3 Clé WPA Pré-partagée

L'accès protégé Wi-Fi (WPA) est une norme de sécurité avancée. Vous pouvez utiliser une clé pré-partagée pour authenticate les postes sans fil et crypter les données pendant la communication. Il utilise TKIP ou CCMP (AES) pour changer la clé de cryptage féquèment. Ainsi, les bidouilleurs informatiques ne peuvent pas facilement casser la clé de cryptage. Cela peut considérablement améliorer la sécurité.

Paramètres

Description

WPA (TKIP)

TKIP peut changer frequentlyment la clé de cryptage dans fil.

pour améliorer la sécurité du LAN sans fil.

WPA2 (AES)

Ceci utilise le protocole CCMP pour changer

féquèment la clé de cryptage. AES peut fournir un cryptage de haut niveau pour améliorer la sécurité LAN sans fil.

WPA2 MixedCeci utilise automatiquement TKIP ou AES sur la base des autres homologues de communication.

Pre-shared Key Format Vous pouvez désigner de selectionner une phrase mot de passer (format alphanumeric) ou caractères hexadécimaux (dans la gamme “A-F”, “a-f” et “0-9”) en tant que clé pré-partagée. Par exemple : Passphrase [Phrase de passer] : iamguest

Pre-shared Key La clé pré-partagée est utilisé pour authenticateur et crypter les données transmises dans le réseau sans fil. Remplissez la boîte de texte en suivant les règles ci-dessous. WEP Hex : valeurs hexadécimales d'entrée à 64 caractères (dans la gamme "A-F", "a-f" et "0-9") ou la phrase de passer d'au moins 8 caractères comme clés

6.3.4 WPA Radius

L'accès protégé Wi-Fi (WPA) est une norme de sécurité avancée. Vous pouvez utiliser un serveur RADIUS externe pour authenticate des postes sans fil et fournir la clé de session pour crypter les données pendant la communication. Ce serveur utilise TKIP ou CCMP (AES) pour changer fréquement la clé de cryptage. Cela peut considérablement améliorer la sécurité.

Paramètres

Description

WPA (TKIP) TKIP peut changer fréquement la clé de cryptage pour améliorer la sécurité du LAN sans fil.

WPA2 (AES) Ceci utilise le protocole CCMP pour changer fréquement la clé de cryptage. AES peut fournir un cryptage de haut niveau pour améliorer la sécurité LAN sans fil.

WPA2 Mixed Ceci utilise automatique TkIP ou AES sur la base des autres homologues de communication.

RADIUS Server IP address L'adresse IP du serveur RADIUS externe.

RADIUS Server Port Le port de service du serveur RADIUS externe.

RADIUS Server Password Le mot de passer utilisé par le serveur RADIUS externe.

Cliquez sur [Appliqueur] en bas de l'écran pour sauvégarder les configurations ci-dessus. Vous pouvez maintainant configurer d'autres sections avancées ouCOMMencer à utiliser le routeur (avec les paramètres avancés en place).

6.4 Contrôle d'accès

Ce routeur sans fil fournit le contrôle d'adresse MAC, qui empêche les adresses MAC non autorisées d'acceder à votre réseau sans fil.

Paramètres	Description
Enable wireless access control	Valide le contrôle d'accès sans fil
Add MAC address into the list	Remplissez "MAC Address" et "Comment" du poste sans fil à ajouter puis cliquez sur "Add" [Ajouter]. Ce poste sans fil sera alors ajouté dans la "Current Access Control List" [Liste de contrôle d'accès en cours] ci-dessous. Si vous avez des problèmes avant de l'ajouter et si vous souhaitez retaper, il vous suffit de cliquez sur "Clear" [Effacer] et ainsi les champs "MAC Address" et "Comment" seront effacés.
Remove MAC address from the list	Si vous souhaitezPTRer l'adresse MAC de la "Current Access Control List" [Liste de contrôle d'accès en cours], sélectionnez les adresse MAC que vous souhaitez PTRer de la liste puis cliquez sur "Delete Selected" [Supprimer la sélection]. Si vous souhaitez PTRer toutes les adresses MAC du tableau, il vous suffit de cliquer sur le bouton "Delete All" [Supprimer tout]. Clierer "Reset" [Réinitialiser] pour effacer vos sélections en cours.

Cliquez sur [Appliquer] en bas de l'écran pour sauvégarder les configurations ci-dessus. Vous pouvez maintainant configurer d'autres sections avancées ouCOMMencer à utiliser le routeur (avec les paramétrages avancés en place).

Chapitre 7 Paramétrages de pare-feu

Le routeur large bande fournit une grande protection de pare-feu en limitant les paramètres de connexion, réduisant ainsi le risque des attaques de bidouilleurs, et le défendant contre toute une gamme d'attaques Internet communes. Cependant, pour les applications qui exigent un accès illimité à Internet, vous pouvez configurer un client / serveur spécifique comme Zone Démitarisée (DMZ).

N.B.: Pour valider les paramètres de pare-feu, Sélectionnez Enable [Validator] et cliquez Apply [Appliquer].

7.1 DMZ

Si vous avez un PC client local qui ne peut pas faire passer correctement une application Internet (par exemple des jours) derrière un pare-feu NAT, vous pouvez alors permettre au client d'avoir un accès Internet bi-directionnel non limite en definissant une adresse DMZ. La fonction DMZ vous permit de re-diriger tous les paquets allant à votre adresse IP de port WAN vers une adresse IP particuliere dans votre LAN. La différence entre le serveur virtuel et la fonction DMZ est le que le serveur virtuel re-dirige un service particulier / une application Internet particuliere (par exemple FTP, sites web) vers un client / serveur LAN particulier, tandis que dms re-dirige les paquets (quels que soient les services) allant à votre adresse IP WAN à un client / serveur LAN particulier.

Paramètres

Description

Enable DMZ Valider / invalider DMZ

N.B.: S'il existe un conflit entre le paramétrage du serveur virtuel et le DMZ, la fonction du serveur virtuel aura alors la priorité par rapport à la fonction DMZ.

Public IP Address L'adresse IP du port WAN ou de toutes autres adresses IP publiques vous sera donnée par votre ISP.

Client PC IP Address Entrez l'adresse IP d'un ordinateur hôte particulier de votre LAN qui receives tout les paquets qui vont à l'origine à l'adresse IP / port WAN ci-dessus.

N.B.: Il vous sera nécessaire de donner à vos clients PC LAN une adresse IP fixe / statique pour que le DMZ fonctionne correctement.

Vous pouvez maintainant configurer les autres sections avancées ouCOMMencer à utiliser le routeur (avec les réglages avancés en place)

7.2 Attaque DoS

Le pare-feu du routeur large bande peut bloquer les attaques habituelles de bidouilleurs, y compris le Déni de Service, le Ping de la Mort, le Port Scan et Sync Flood. Si les attaques Internet se produit, le routeur peut journaliser les événements.

Paramètres Description

Ping of Death Protections contre l'attaque du Ping of Death

Discard Ping de WAN	Le port WAN du routeur ne réagira à aucune demande Ping
Port Scan	Protège le routeur contre le Port Scan.
Sync Flood	Protection du routeur contre l'attaque Sync Flood.

Cliquez sur [Appliqueur] en bas de l'écran pour sauvégarder les configurations ci-dessus. Vous pouvez maintainant configurer d'autres sections avancées ouCOMMencer à utiliser le routeur (avec les paramétrages avancés en place)

7.3 Contrôle d'accès

Si vous souhaitez empêcher les utilisateur d'acceder à certaines applications / services Internet (par exemple sites web Internet, email, FTP, etc.) ceci est le lieu pour étabir cette configuration. Le contrôle d'accès permet aux utilisateurs de définir le type de traffic permissible dans votre LAN. Vous pouvez contrôler le client de PC qui aura accès à ces services.

Paramètres	Description
Deny	Si vous sélectionnez “Deny” [Déni] il sera alors permitted à tous les PCs d'accéder à Internet sauf les PCs dans la liste ci-dessous.
Allow	Si vous sélectionnez “Allow” [Permettre] l'accès à Internet sera refusé à tous les PCs sauf les PCs figurant dans la liste ci-dessous.
Filter client PCs by IP	Remplissez “IP Filtering Table” [Tableau de filtrage des IP] pour filtrer les clients PC selon l'IP.
Add PC	Vous pouvez cliquez “Add PC” [Ajouter PC] pour ajouter une
	règle de commande d'accès pour les utilisateurs par les adresses IP.
Remove PC	Si vous souhaitez supprimer des PCs du "IP Filtering Table" [Tableau de filtrage IP], Sélectionnez le PC que vous souhaitez-retirer du tableau puis-cliquez sur "Delete Selected" [Sélectionde suppression]. Si vous souhaitez retarder tous les PCs du tableau, il vous suffit de cliquer le bouton "Delete All".
Filter client PC by MAC	Cochez "Enable MAC Filtering" [Verifier le filtrage MAC] pour valider le filtrage MAC.
Add PC	Remplissez "Client PC MAC Address" [Adresse MAC PC client] et"Comment" [Commentaire] du PC que l'on autorise à accéder àInternet, puis cliquez sur "Add". Si vous trouvez des erreurstypographiques quelconques avant de l'ajouter et que voussouhaitez le retaper, il vous suffit de cliquer sur "Reset"[Réinitialiser] et les champs seront effacés.
Remove PC	Si vous souhaitez retarder des PCs du tableau "MAC FilteringTable" [Tableau de filtrage MAC], sélectionnez le PC que voussoushaitez retarder dans le tableau puis cliquez "Delete Selected"[Supprimer la sélection]. Si vous souhaitez retarder tous les PCsdu tableau il vous suffit de cliquer sur le bouton "Delete All"[Supprimer tout]. Si vous souhaitez annuler la sélection etre-sélectionnerà nouveau, il vous suffit de cliquer sur "Reset".

Vous pouvez maintainant configurer d'autres sections avancées ouCOMMencer à utiliser le routeur (avec les paramétrages avancés en place)

8.4 Blocage de l'URL

Vouss pouvez bloquer l'accès à certains sites web à partir de PCs particuliers en entrant une adresse web entière ou simplement le mot de passer du site web.

Paramètres	Description
Enable URL Blocking	Validator / invalider le blocage d'adresse web
Add URL Keyword	Remplissez "URL / Keyword" [Adresse web / Mot de passer] puis-cliquez sur "Add" [Ajouter]. Vous pouze saisir l'adresse web entière ou le mot de passer du site web que vous souhaitez bloquer. Si vous trouvez des erreurs typographiques avant de l'ajouter et que vous souhaitez retaper, il vous suffit de cliquer sur "Reset" [Réinitialiser] et le champ sera effacé.
Remove URL Keyword	Si vous souhaitez supprimer un mot de passer d'adresse web quelconque du "Tableau de blocage d'adresse web" en cours, sélectionnez le mot de passer d'adresse web que vous souhaitez-retirer de la table puis cliquez sur "Delete Selected" [Supprimer la sélection]. Si vous souhaitez supprimer tout mot de passer de site web de la table, il vous suffit de cliquer sur le bouton "Delete All" [Supprimer tout]. Si vous souhaitez effacer la sélection et re-sélectionner, il vous suffit de cliquer sur "Reset" [Réinitialiser].

Vouss pouvez maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramétrages avancés en place)

Chapitre 8 Paramétrages avances

La "Network Address Translation" (NAT) permet à de multiples utilisateurs de votre site local d'acceder à Internet par une adresse IP publique unique ou des adresses IP publiques multiples. Le NAT fournit une protection pare-feu contre les attaques de bidouilleurs et a la flexibilité nécessaire pour vous permettre de mapper des addresses IP privées vers des adresses IP publiques pour des services clés tels que des sites web et FTP. Sélectionnez Disable [Invalider] pour invalider la fonction NAT.

N.B.: Si vous invalidatez la fonction NAT, il n'est possible d'acceder à Internet que par un seul PC à la fois.

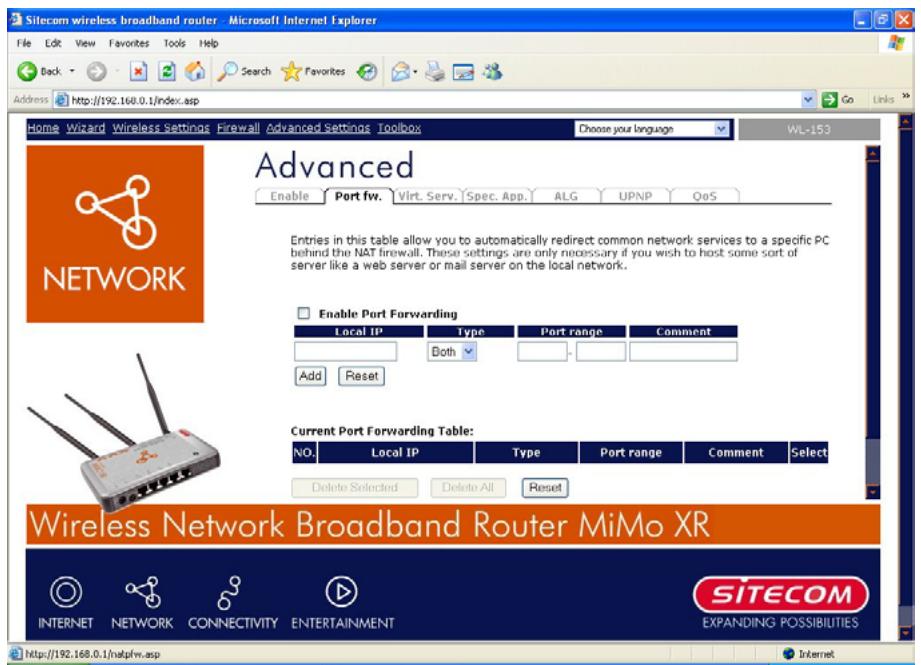

8.1 Port Forwarding

Le Port Forwarding vous permet de re-diriger une gamme particulière de numéro de port de service (à partir des ports Internet / WAN) vers une adresse IP LAN particulière. Cela vous permet d'abriter des serveurs derrière le pare-feu NAT du routeur.

Parametre

Description

Valide le ré-adressage des ports

Private IP

Ceci est l'adresse IP privée du serveur derrière le pare-feu NAT.

N.B.: Il vous sera nécessaire de donner à vos clients PC LAN une adresse IP fixe pour que le Port Forwarding fonctionne comme il convient.

Type	Ceci est le type de protocole à transmettre. Vous pouze désir de transmettre des paquets "TCP" ou "UDP" seulement ou sélectionnez "both" [Les deux] pour transmettre aussi bien les paquets "TCP" que "UDP".
Port Range	La gamme de ports à transmettre à l'adresse IP privée.
Comment	La description de ce paramétrage.
Add Port Forwarding	Remplissez "Private IP" [Adresse IP privée], "Type", "Port Range" [Gamage de ports] et "Comment" [Commentaires] du paramétrage à ajouter puis cliquez sur "Add" [Ajouter]. Ce paramétrage de transfert de port sera ajouté dans le "Current Port Forwarding Table" [Tableau de transfert actuel de port] ci-dessous. Si vous trouvez des erreurs typographiques avant de l'ajouter et que vous souhaitez retaper, il vous suffit de cliquer sur "Clear" [Effacer] et les champs seront effacés.
Remove Port Forwarding	Si vous souhaitez supprimer des paramètres de transfert de port du tableau " Current Port Forwarding Table" [Tableau actuel de transfert des ports], sélectionnez les réglages Port Forwarding que vous souhaitez supprimer du tableau puis cliquez "Delete Selected" [Supprimer la sélection]. Si vous souhaitez supprimer tous les paramètres de transfert de port du tableau, il vous suffit de cliquer sur le bouton "Delete All" [Supprimer tout]. Cliquez sur "Reset" [Réinitialiser] pour effacer vos sélections actuelles.

8.2 Serveur Virtuel

Utilisez la fonction Serveur virtuel lorsque vous souhaitez que différents serveurs / clients de votre LANtraitent différents types d'applications de service/Internet (par exemple email, FTP, serveur web, etc.) d'Internet. Les ordinateurs utilisent des numérose appelés numérodes portss pour reconnaître un type d'application de service/Internet particulier. Le serveur virtuel vous permit de re-diriger un numero de port du service particulier (à partir du port Internet/WAN) vers une adresse IP privée LAN particuliere et son numero de port de service (voir glossaire pour une explication sur un numero de port).

Paramètres	Description
Enable Virtual Server	Verifier le serveur virtuel.
Private IP	Il s'agit de l'adresse IP LAN du client / hôte auquel le paquet de numéro de port public sera envoyé.
N.B.: Il vous sera nécessaire de donner à vos PCs clients LAN une/adresse IP fixe / statique pour que le serveur virtuel fonctionne correctement.
Private Port	Ceci est le numéro de port (de l'adresse IP privée ci-dessus) auquel le numéro de port public ci-dessous sera changé lorsque le paquet entre dans votre LAN (à l'adresse IP serveur / client LAN).
Type	Sélectionnez le type de protocole de numéro de port (TCP, UDP ou tous deux). Si vous n'êtes pas certain, laissez la valeur par défaut pour les deux protocoles.
Public Port	Entrez le numéro de port de service (application service / Internet) d'Internet qui sera re-dirigé à l'adresse IP privée ci-dessus de votre LAN.

N.B.: La fonction de serveur virtuel aura la priorité sur la fonction DMZ s'il y a conflit entre le serveur virtuel et les paramétrages DMZ.

Comment	La description de ce paramétrage.
Add Virtual Server	Remplissez le "Private IP", "Private Port", "Type", "Public Port" et "Comment" [IP隱私, Port隱私, Type, Port public et Commentaire] du paramétrage à ajouter puis cliquez sur "Add" [Ajouter]. Ce

paramétrage de serveur virtuel sera alors ajouté dans le tableau "Current Virtual Server Table" [Tableau des serveurs virtuels en cours]. Si vous trouvez des erreurs typographiques avant de l'ajouter et que vous souhaitez retaper, il vous suffit de cliquer sur "Clear" et les champs seront effacés.

Remove Virtual Server Si vous souhaitez supprimer des paramètres de serveur virtuel du tableau "Current Virtual Server Table" [Tableau des serveurs virtuels en cours], sélectionnez les paramétrages de serveur virtuel que vous souhaitez supprimer dans le tableau puis-cliquez "Delete Selected" [Supprimer la sélection]. Si vous souhaitez supprimer tout paramétrage de serveur virtuel du tableau, il vous suffit de cliquer la touche "Delete All" [Supprimer tout]. Cliquez "Reset" [Réinitialiser] pour effacer vos sélections en cours.

Cliquez [Appliquer] pour sauegarder les configurations ci-dessus. Vous pouvez maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramètres avancés en place)

8.3 Applications Spéciales

Certaines applications exigent des connexions multiples, telles queiaux Internet, video-conference,telephonie Internet et autres.Dans la presente section, you pouvez configurer le routeur pour supporter de multiples connexions pour ces types d'applications.

Paramètres	Description
Enable Trigger Port	Valide la fonction d'Application spécifique.
Trigger Port	Il s'agit de la gamme de sortie des numérios de port pour cette application particulière.
Trigger Type	Sélectionne le protocole du port de sortie, "TCP", "UDP" ou les deux.
Public Port	Saisit le port ou gamme de ports d'entrée pour ce type d'application (par exemple 2300-2400, 47624)
N.B.: Les numérios de port individuel sont séparés par une virgule (par exemple 47624, 5775, 6541 etc.). Pour entraer une gamme de ports, utilisez un "tiret" pour séparer les deux gâmes de numérios de ports (par exemple 2300-2400)
Public Type	Sélectionne le type de protocole de port d'entrée: "TCP", "UDP" ou les deux.
Comment	La description de ce paramétrage.
Popular applications	Cette section donne la liste des applications les plus populaires qui exigent des connexions multiples. Sélectionnez une application dans la sélection Popular Applications [Applications Populaires]. Une fois que vous avez sélectionné une application, sélectionnez une adresse (1-10) dans la boîte de sélection Copy to [Copier vers] puis cliquez la touche Copy to. Ceci énuméré automatiquement la liste des ports publics requis pour cette application populaire à l'adresse (1-10) que vous avez spécifique.
Add Special Application	Remplissez les paramètres "Trigger Port", "Trigger Type", "Public Port", "Public Type", "Public Port" et "Comment" à ajouter puis cliquez sur "Add" [Ajouter]. Ce paramétrage d'applications spéciales sera alors ajouté dans le tableau "Current Trigger-Port Table" [Tableau des ports de déclenchement actuel] ci-dessous. Si vous trouvez une erreur typographique avant de l'ajouter et que vous souhaitez retaper, il vous suffit de cliquer "Clear" [Effacer] et les champs seront effacés.
Remove	Si vous souhaitez supprimer des paramètres d'application spécifique quelconques du tableau "Current Trigger-Port Table", sélectionnez les paramètres d'application spécifique que vous souhaitez supprimer du tableau puis cliquez sur "Delete Selected" [Supprimer la sélection]. Si vous souhaitez supprimer tous les paramètres d'application spécifique du tableau, il vous suffit de cliquer sur la touche "Delete All" [Supprimer tout]. Cliquez sur "Reset" [Réinitialiser] pour effacer vos sélections actuelles.

Exemple : Applications Spéciales

Si vous avez besoin de faire passer des applications qui exigent de multiples connexions, il vous faut alors spécifier le port (de sortie) normalement associé à cette application dans le champ "Trigger Port". Ensuite, Sélectionnez le type de protocole (TCP ou UDP) et entrez les ports publics associés au trigger port pour les ouvrir au traffic d'entrée.

Example :

ID	Trigger Port	Trigger Type	Public Port	Public Type	Comment
1	28800	UDP	2300-2400, 47624	TCP	MSN Game Zone
2	6112	UDP	6112	UDP	Battle.net

Dans l'exemple ci-dessus, lorsqu'un utiliser trigger's port [Déclenché le port] 28800 (de sortie) pour MSN Game Zone, le routeur permettra aux paquets d'entrées des ports 2300-2400 et 47624 d'être dirigés vers cet utiliser.

N.B.: Un seul client LAN à la fois peut utiliser une application spéciale particulière.

8.4 Paramètres ALG

Vous pouvez selectionner des applications qui ont besoin de supporter une "Passerelle de couche d'application".

Paramètres	Description
Enable	Vous pouvezCHOISIR de valider (enable) "Application Layer Gateway" [Passerelle couche d'application], et le routeur laissera alors passer correctement cette application par la passerelle NAT.

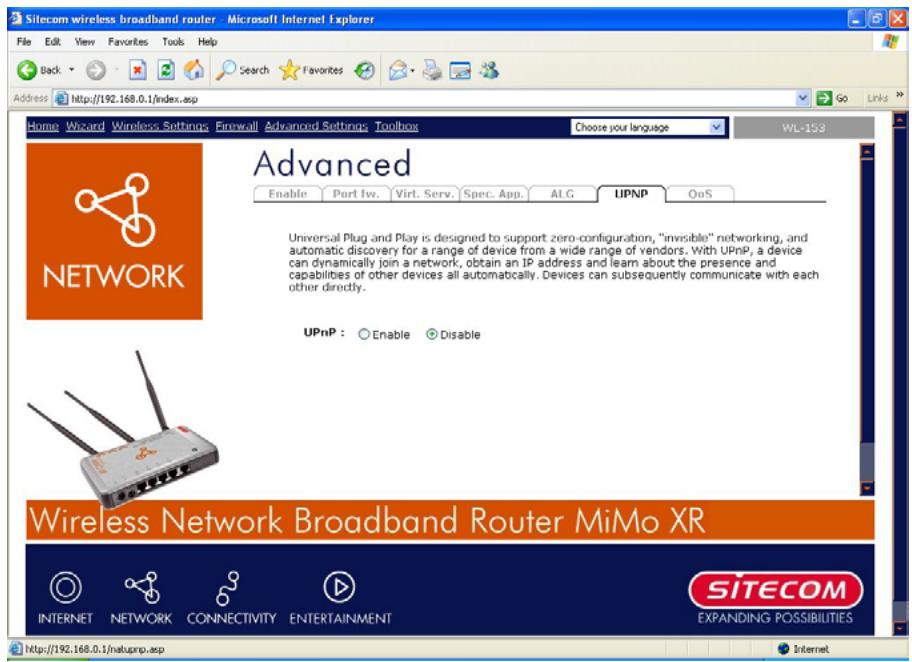

8.5 Paramétrages UpnP

Avec UPnP, tous les PCs de votre Intranet découvertront ce routeur automatiquement. Par conséquent vous n'avez aucune configuration à faire pour votre PC et vous pouvez facilement accéder à Internet par ce routeur.

Paramètres	Par Défaut	Description
UPnP Feature	Disable	Vous pouvez Valider ou Invalidate le dispositif UPnP ici. ÀpRES avoir validé le dispositif UPnP, tous les systèmes client qui peuvent supporter UPnP, tels que Windows XP, peuvent découvert automatiquement ce routeur et accéder à Internet par ce routeur sans aucune configuration. La fonction NAT Traversal fournie par UPnP peut faire librement connecter les applications qui supportent UPnP aux sites Internet sans aucun problème d'incompatibilité à cause d'une translation du port NAPT.

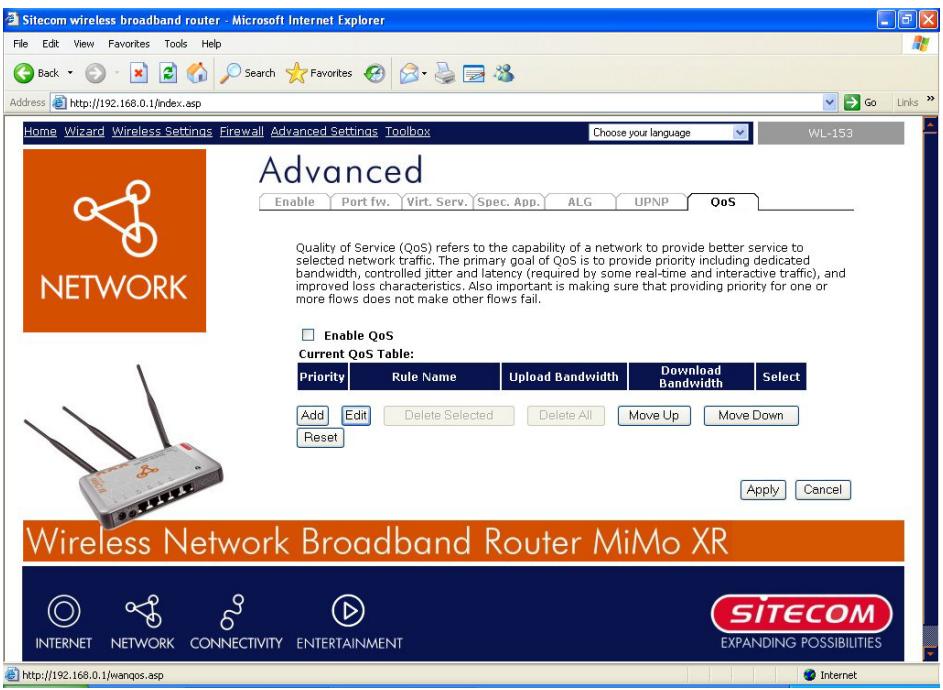

8.6 QoS

Le QoS peut vous laisser classer le traffic d'application Internet selon l'adresse IP de source / destination et numéro de port. Vous pouze attribuer une priorité à chaque type d'application et réserver une largeur de bande pour celle-ci. Les paquets d'application de priorité supérieure auront toujours la priorité. Les applications de priorité inférieure obtiendront la largeur de bande après que les applications de priorité supérieure auront obtenu suffisamment de largeur de bande. Ceci peut vous faire acquerir une meilleure expérience de l'utilisation des services critiques en temps réel, tels que le téléphone Internet, la video-conference etc. Toutes les applications que vous n'avez pas spécifiées sont classées sous la rubrique de règles "Others" [Autres]. La règle d'un numéro de priorité plus bas a une priorité plus haute ; la règle d'un numéro de priorité plus haut a une priorité plus BASse. Vous pouze régler la priorité des règles en les déplaçant vers le haut ou le bas.

N.B.: Si la largeur de bande totale attribuée des applications de priorité élevé est plus grande que la largeur de bande maximum fournie par le port WAN, les autres applications ne bénéficieront d'aucune largeur de bande.

Paramètres	Description
Enable / Disable QoS	Vous pouvez cocher “Enable QoS” [Validation QoS] pour valider la fonction QoS pour le port WAN. Vous pouvez aussi découvert “Enable QoS” pour invalider la fonction QoS pour le port WAN.
Add a QoS rule into the table	Enclinquant “Add” [Ajouter] vous entrez un-formulaire de la règle QoS dans le tableau. Cliquez sur “Apply” [Appliquer] après avoir rempli le formulaire et la règle sera ajoutée au tableau.
Remove QoS rules from the table	Si vous souhaitez supprimer certaines règles QoS du tableau, Sélectionnéz les règles QoS que vous souhaitez supprimer dans le tableau puis cliquez sur “Delete Selected” [Supprimer la sélection]. Si vous souhaitez supprimer toutes les règles QoS du tableau, il vous suffit de cliquer sur le bouton “Delete All”. Enclinquant sur “Reset”, cela effacera vos sélections en cours.
Edit a QoS rule	Sélectionnéz la règle que vous souhaitez éditer puis cliquez sur “Edit” [Editor], ensuite entrez le formulaire de détaïl de la règle QoS. Cliquez sur “Apply” [Appliquer] après avoir édité le formulaire, et la règle sera sauvégardée.
Adjust QoS rule priority	Vous pouvez sélectionner la règle et cliquer “Move Up” [Remonter] pour rendre cette priorité plus élevée. Vous pouvez aussi sélectionner la règle et cliquer “Move Down” [Descendre] pour rendre cette priorité plus basse.

Edit QoS Rule [Edition de règle QoS]:

Vous pouvez attribuer des critères de classification de paquet par la gamme IP locale, la gamme IP à distance, le type de traffic, le protocole, la gamme de ports locaux et les paramètres de gamme de ports à distance. Les paramètres que vous lissesz en blanc seront ignorés. La priorité de cette règle sera appliquée aux paquets qui correspondent aux critères de classification de cette règle. Vous pouvez limiter la largeur de bande consumée par les paquets qui correspondant à cette règle ou garantir la largeur de bande requise par les paquets qui correspondent à cette règle.

Paramètres	Description
Rule Name	Le nom de cette règle.
Bandwidth	Vous pouvez attribuer la largeur de bande de téléchargement ou télétransmission en fonction de l'unité de Kbps (1024 bit par seconde). Vous pouvez limiter la largeur de bande maximum qui est consommée par cette règle en sélectionnant "Maximum". Vous pouvez aussi réserver suffisamment de largeur de bande pour cette règle en sélectionnant "Garantie".
Local IP Address	Entrez la gamme d'adresse IP locale des paquets auxquels cette règle s'applique. Si vous attribuez 192.168.0.3 - 192.168.0.5, cela signifie 3 adresses IP : 192.168.0.3, 192.168.0.4 et 192.168.0.5
Local Port Range	Entrez la gamme de ports locaux des paquets à laquelle cette règle s'appliquera. Vous pouvez attribuer un numéro de port unique ici ou attribuer une gamme de numérios de ports en attribuant le premier numéro de port et le dernier de la gamme. Les deux numérios sont séparés par un tiret "-", par exemple "101-150" signifie que du numéro de port 100 au numéro de port 150, la gamme comprend 50 numérios de port.
Remote IP Address	Entrez la gamme d'adresses IP à distance des paquets auxquels cette règle s'appliquera. Si vous attribuez 192.168.2.3 - 192.168.2.5, cela signifie 3 adresses IP : 192.168.2.3, 192.168.2.4 et 192.168.2.5
Remote Port Range	Entrez la gamme de ports à distance des paquets auxquels cette règle s'appliquera. Vous pouvez attribuer ici un numéro de port unique ou attribuer des gamas de numérios de ports en attribuant le premier numéro de port et le dernier de la gamme. Les deux numérios sont séparés par un tiret "-", par exemple "101-150" signifie que du numéro de port 100 au numéro de port 150 - la gamme comprend 50 numérios de port.
Traffic Type	Sélectionnez le type de traffic des paquets auxquels cette règle s'appliquera. Nous avons donné ici une liste de quelques applications populaires pour faciliter la configuration. Vous pouze aussi obtenir le même résultat en utilisant d'autres paramètres, par exemple le numéro de port de source ou destination, si vous étés familiarisé avec le protocole d'application.
Protocol	Sélectionnez le type de protocole des paquets auxquels cette règle s'appliquera.
Apply	Appliquer et sorting du formulaire.
Reset	Initialisation et effacement du contenu de ce formulaire.

Chapitre 9 Outils

Vous pouvez changer le mot de passer requis pour se connecter dans la gestion basée web du système du routeur large bande. Par défaut, il n'existe pas de mot de passer. Veuillez donc attribuer un mot de passer à l'administrateur et le conserver dans un lieu sûr. Les mots de passer peuvent containir de 0 à 12 caractères alphanumeric, et sont sensibles à la casse.

Paramètres

Description

Current Password

Entrez votre mot de passer actuel pour que l'administrateur de gestion à distance connecte à votre routeur large bande.

New Password

Entrez votre nouveau mot de passer.

Confirmed Password

Entrez à nouveau votre mot de passer pour la vérification.

N.B.: Si vous oubliez votre mot de passer, vous devrez réinitialiser le routeur à la valeur par défaut d'usine (le mot de passer est administré à l'aide de la touche reset (voir tableau arrêté du routeur).

Cliquez [Appliquer] pour sauegarder les configurations ci-dessus. Vous pouvez maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramètres avancés en place)

9.1 Timezone [Tranche hora]

La Tranche hora permet à votre routeur de se référer ou de baser son heures sur les paramètres configurés ici, ce qui affectera les fonctions telles que les saisies de journalisation et les paramètres de pare-feu.

Paramètre	Description
Set Time Zone	Sélectionnez la zone hora du pays où vous vous trouvez actuellément. Le routeur basera son heures sur votrechoix.
Time Server Address	La valeur par défaut de la "Time Server Address" [Adresse du serveur hora] du routeur est "192.43.244.18"
Enable Daylight Savings	Le routeur peut aussi tener compte des économies réalisables selon la lumière du jour. Si vous souhaitez utiliser cette fonction, vousdezuez cocher la case "enable" [Validation] pour valider votre configuration d'économie d'énergie (voir ci-dessous).
Start Daylight Savings Time	Sélectionnez la période pendant laquelle vous souhaitez commencer l'heure d'économie d'énergie selon la luzière du jour.
End Daylight Savings Time	Sélectionnez la période pendant laquelle vous souhaitez terminer l'heure d'économie d'énergie selon la luzière du jour.

Cliquez [Appliquer] pour sauvegarder les configurations ci-dessus. Vous pouvez

maintenant configurer d'autres sections avancées ouCOMMencer àutiliser le routeur (avec les paramètres avancés en place)

9.2 Gestion à distance

La fonction de gestion à distance vous permet de désigner une adresse Internet ayant la capacité de configurer le routeur large bande à distance. Entrez l'adresse IP Internet désignée dans le champ "Host IP Address" [Adresse IP Internet].

Paramètres

Description

Host Address

Il s'agit de l'adresse IP Internet qui aura accès de gestion / configuration au routeur large bande à distance. Cela signifie que si vous étés chez vous et que votre adresse IP résidentielle a reçu l'adresse IP Internet de gestion à distance pour ce routeur (se trouvant dans les bureaux de votre société), vous pouvez configurer ce routeur de chez vous. Si l'adresse Internet est laissée à la valeur 0.0.0.0 cela signifie que quiconque peut acceder à la configuration basée web du routeur à partir d'un titre à distance, à condition qu'il connaisse le mot de passer.

Cliquez la case Enabled [Validé] pour valider la fonction de gestion à distance.

N.B.: Lorsque vous souhaitez acceder à la gestion basée web à partir d'un site à distance, vous doivent entrer l'adresse IP WAN du routeur (par exemple 10.0.0.1) dans votre navigateur web, suivie du numéro de port 8080, par exemple 10.0.0.1:8080 (voir ci-dessous). En outre, il vous sera nécessaire de connaître le mot de passer établi dans l'écran de paramétrage de mot de passer afin de pouvoir acceder à la gestion basée web du routeur.

Port le numero de port de l'interface web de gestion à distance.

Enabled Sélectionnez "Enabled" [Validé] pour valider la fonction de gestion à distance.

Cliquez [Appliqueur] pour sauegarder les configurations ci-dessus. Vous pouze maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramètres avancés en place)

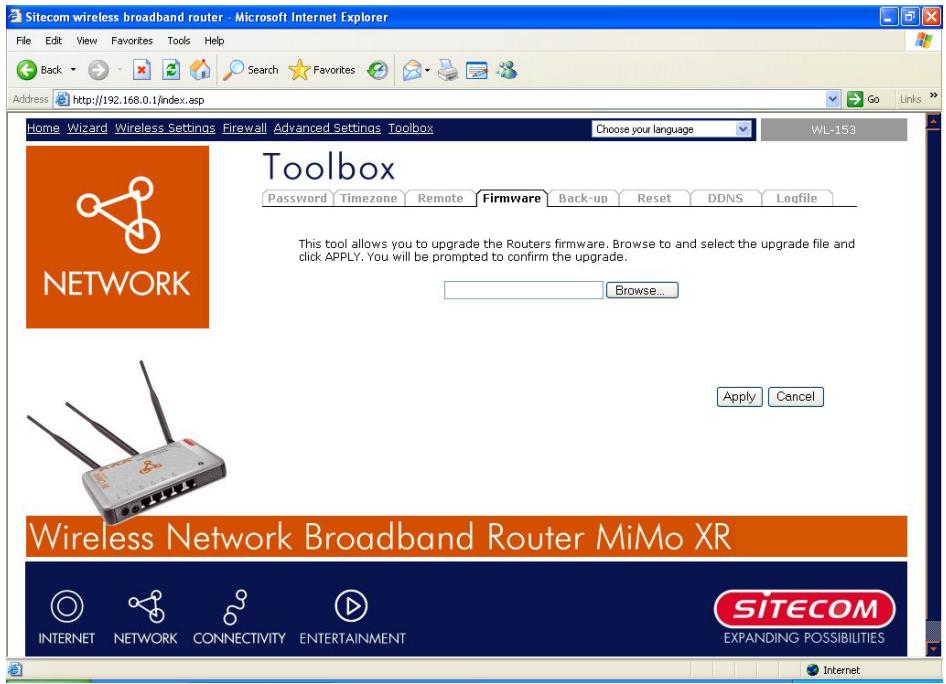

9.3 Mise à Jour du Propociel

Cette page vous permet de partager à jour leprogiciel du routeur.

Paramètres

Description

Firmware Upgrade

Cet outil vous permet de partager à jour leprogiciel du système derouteur large bande. Pour partager à jour leprogiciel de votre routeur large bande, vous devez télécharger le fichier de progiciel sur votre disque dur local et enterre le nom de fichier ainsi que le chemin du champ approprié sur cette page. Vous pouvez aussi utiliser le bouton

Après avoir sélectionné le fichier de propxiciel, cliquez [Appliquer] en bas de l'écran pour démarrer le processus de mise à jour (il vous sera peut-être nécessaire d'attendre quelques minutes pour que la mise à jour se termine). Une fois la mise à jour terminée, vous pouvez commencer à utiliser le routeur.

9.4 Paramètres de Sauvegarde

L'écran Backup [Sauvegarde] vous permet de sauvégarder le paramètre de configuration actuel du réseau. La sauvégarde des paramètres de configuration apporte une protection et une convivialité supplémentaires en cas de problème avec le réseau qui vous oblige à réinitialiser aux valeurs par défaut d'usine. Lorsque vous sauvégardez ce paramétrage de configuration (Backup), vous pouze re-charger la configuration sauvégadée dans le réseau par la sélection Restore [Rétablir]. Si des problèmes extrêmes se produit给您 pouvez utiliser la sélection Restore to Factory Defaults [Rétablir aux valeurs par défaut d'usine], ce qui rétablir toutes les configurations à leurs paramétrages par défaut d'origine (par exemple lorsque vous veniez d'acheter le réseau).

Paramètres

Description

Configuration Tools

Utilisez l'outil "Backup" [Sauvegarde] pour sauvegarder la configuration actuelle du réseau large bande dans un fichier nommé "config.bin" sur votre PC. Vous pouze ensuite utiliser l'outil "Restore" [Rétablir] pour rétablir la configuration sauvegardée sur le réseau large bande. En alternative vous pouze utiliser l'outil "Restore to Factory Defaults" [Rétablir aux valeurs par défaut d'usine] pour obliger le réseau large bande à effectuer une réinitialisation de l'alimentation et rétablir les paramètres établis à l'origine en usine.

9.5 Réinitialiser [redémarrer] le routeur

Vous pouvez redémarrer le système du réseau en cas de problème. La fonction de redémarrage reliance essentiellement le système de votre réseau.

N.B.: Vos paramètres ne seront PAS modifiés par le redémarrage du système.

9.6 DDNS

Le DDNS vous permet de mapper le nom de Domaine statique sur une adresse IP dynamique. Vous pouvez obtenir un compte, mot de passer et votre nom de Domaine statique à partir des fournisseurs d'accès DDNS. Ce routeur supporte les fournisseurs d'accès DynDNS, TZO et autres fournisseurs d'accès DDNS communément utilisés.

Paramètres	Description
Enable / Disable	Valide / Invalidate la fonction DDNS de ce routeur
Provider	Sélectionne un fournisseur de service DDNS
Domain name	Votre nom de domaine statique qui utilise DDNS
Account / E-mail	Le compte que vous fournisseur de service DDNS vous a attribué
Password / Key	Le mot de passer / clé que vous avez établi pour le compte de service DDNS ci-dessus

Cliquez [Appliqueur] pour sauegarder les configurations ci-dessus. Vous pouvez maintainant configurer d'autres sections avancées ou commencer à utiliser le routeur (avec les paramètres avancés en place)

Annexe A

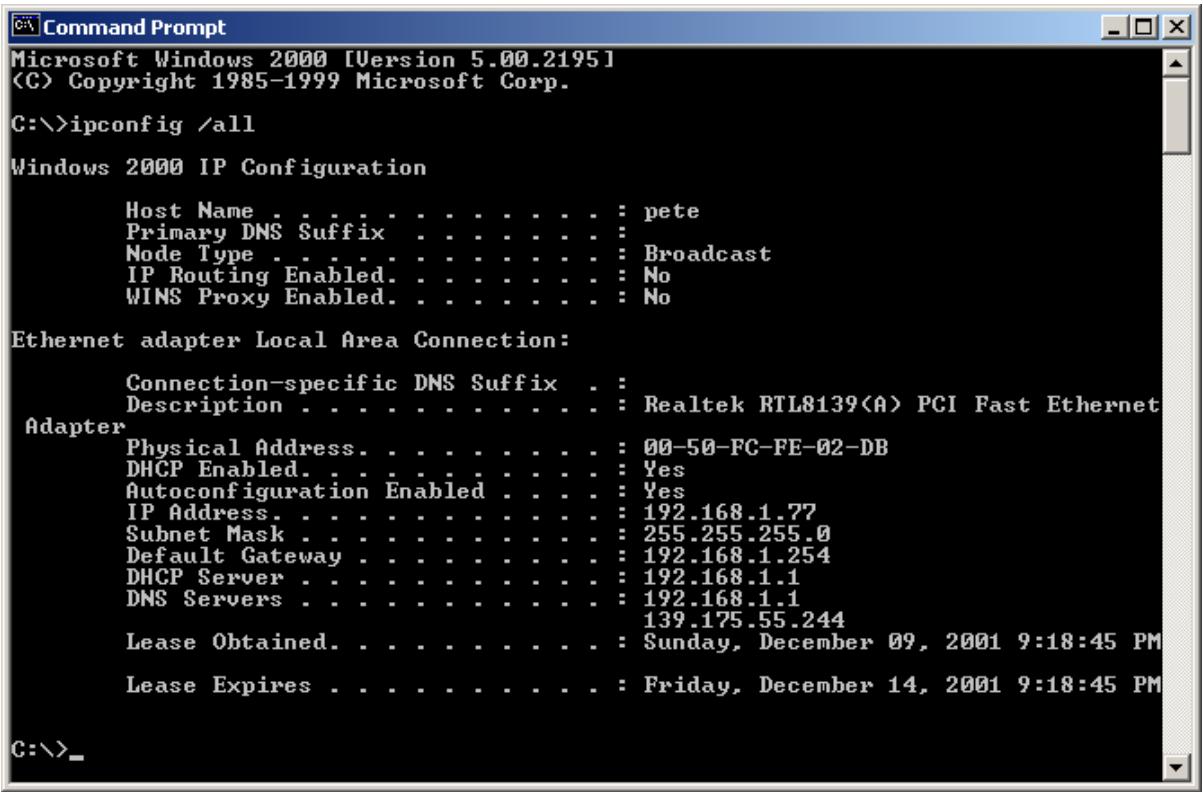

Comment trouver manuellement votre adresse MAC et IP de PC

1) Sous Window ouvre le programme "Command Prompt"

2) Tapez Ipconfig /all et

• Voiture adresse IP de PC est celle intitulée IP address (192.168.1.77)
  L'adresse IP du routeur est celle intitulée Default Gateway (192.168.1.254)
• Voiture adressé MAC de PC est celle intitulée Physical Address (00-50-FC-FE-02-DB)

Glossaire

Passerelle par Défaut (Routeur) : Tout dispositif IP autre que routeur a besoin de configurer une adresse IP de passerelle par défaut. Lorsque ce dispositif envoie un paquet IP, si la destination n'est pas sur le même réseau, le dispositif doit envoyer le paquet à sa passerelle par défaut, laquelle la transmettra à sa destination.

DHCP : Dynamic Host Configuration Protocol. Ce protocole donne automatiquement une adresse IP à tout ordinateur sur votre réseau résidentiel.

DNS Server IP Address [Adresse IP de serveur DNS] : Le DNS signifie Domain Name System, qui permet au serveur Internet d'avoir un nom de domaine (par exemple www.Broadbandrouter.com) et une ou plusieurs adresses IP (par exemple 192.34.45.8). Un serveur DNS conserve une base de données de serveurs Internet ainsi que leurs noms de Domaine respectif et adresses IP, de telle sorte que lorsqu'un nom de Domaine est demandé (par exemple lorsqu'on tape "Broadbandrouter.com" dans votre navigateur Internet), l'utilisateur reçoit l'adresse IP appropriée. L'adresse IP de serveur DNS utilisé par les ordinateurs de votre réseau résidentiel est l'adresse du serveur DNS que votre ISP vous a attribuée.

DSL Modem [Modem DSL] : DSL signifie Digital Subscriber Line [Ligne de souscripteur numérique]. Un modem DSL utilise vos lignes téléphoniques existantes pour transmettre des données à haute vitesse.

Ethernet : Norme pour réseaux informatiques. Les réseaux Ethernet sont connectés à des câbles et hubs spéciaux, et envoient des données à des débits pouvant atteindre 10/100 millions de bits par seconde (Mbps).

Idle Timeout [Temporisation de repos] : La temporisation de repos est conçue de telle sorte qu'en cas d'inactivité du traffic d'Internet pendant une période pré-configurée, la connexion se coupe automatiquement.

IP Address and Network (Subnet) Mask [Adresse IP et masque de réseau (Sous réseau)]: IP signifie Internet Protocol. Une adresse IP comprend une série de 4 chiffres séparés par des points, qui identifient une adresse informatique Internet unique dans un réseau unique. Par exemple: 192.168.2.1. Cette adresse comprend 2 parties: l'adresse réseau IP et l'identificateur d'adresse.

L'adresse IP est une configuration binaire à 32-bit qui peut être représentée sous forme de 4 chiffres décimaux en cascade séparés par ".": aaa.aaa.aaa.aaa, dans laquelle chaque groupe "aaa" peut varier de 000 à 255, ou quatre chiffres binaires en cascade séparés par ".":

bfffbbbbb.bbbbbb. bbbbbb. bbbbbb, dans lequel chaque "b" peut etre soit 0 soit 1.

Un masque de réseau est également à une configuration binaire à 32-bit et comprend des 1 de tête consécutifs, suivis de 0 consécutifs de fin tel que

11111111.11111111.11111111.00000000. Par conséquent, un masque de réseau peut parfois être également décrit simplement comme un nombre "x" de 1 de tête.

Lorsque tous deux sont représentés côte à côte sous leur forme binaire, tous les bits de l'adresse IP qui correspondent aux 1 dans le masque de réseau deviennent partie intégrante de l'adresse de réseau IP et les bits restants correspondant à l'identification de l'adresse.

Par exemple si I'adresse IP d'un périphérique est, sous sa forme binaire,

11011001.10110000.10010000.00000111, et que son masque de réseau est

11111111.11111111.1110000.00000000

Cela signifie que l'adresse de réseau du périphérique est

11011001.10110000.10010000.00000000, et que son référentiel adresse est

00000000.00000000.00000000.00000111. Ceci est une façon pratique et efficace pour les routeurs d'acheminer les paquets IP à leur destination.

ISP Gateway Address [Adresse de passerelle ISP] : (voir la définition de ISP). L'adresse passerelle ISP est une adresse IP pour le routeur Internet situé au bureau de l'ISP.

ISP : Internet Service Provider [Fournisseur d'accès Internet]. Un ISP est une entreprise qui fournit la connectivité à Internet aux individus et autres entreprises ou organisations.

LAN : Local Area Network. Un LAN est un groupe d'ordinateurs et de périphériques raccordés ensemble dans une zone relativement petite (telle qu'une résidence ou des bureaux). Notre réseau de résidence est considéré comme un LAN.

MAC Address [Adresse MAC] : MAC signifie Media Access Control. Une adresse MAC est l'adresse de matériel d'un périphérique connecté à un réseau. L'adresse MAC est un identificateur unique pour un périphérique équipé d'une interface Ethernet. Elle se compose de deux parties : 3 octets de données qui correspondent au référentiel du fabricant (unique à chaque fabricant) plus 3 octets qui sont souvent utilisés comme numéro de série du produit.

NAT : Network Address Translation. Ce processus permet à tous les ordinateurs de votre réseau résidentiel d'utiliser une seule adresse IP. En utilisant les capacités du NAT du routeur large bande vous pouvez acceder à Internet à partir de tout ordinateur de votre réseau résidentiel sans avoir à acheter davantage d'adresses IP auprès de votre fournisseur d'accès.

Port : Les clients de réseau (LAN PC) utiliser des numéros de port pour faire la distinction

entre une application réseau / protocole et une autre. Voici quelques applications communés avec leurs numérores de protocole / port :

Application	Protocole	Numero de Port
Telnet	TCP	23
FTP	TCP	21
SMTP	TCP	25
POP3	TCP	110
H.323	TCP	1720
SNMP	UCP	161
SNMP Trap	UDP	162
HTTP	TCP	80
PPTP	TCP	1723
PC Anywhere	TCP	5631
PC Anywhere	UDP	5632

PPPoE : Point-to-Point Protocol over Ethernet. Le protocole de point à point est une méthode de transmission des données sécurisée, créé à l'origine pour les connexions ligne commutée ; PPPoE s'adresse aux connexions Ethernet. PPPoE relié deux normes normes largement acceptées, Ethernet et le protocole Point-to-Point. C'est un protocole de communication pour transmettre les informations sur Ethernet entre différents fabricants.

Protocol: Un protocole est un ensemble de règles pour interaction qui ont été convenues entre de multiples parties afin que, dans le cas d'une interface entre elles sur la base d'un tel protocole, l'interprétable de leur comportement soit bien définie et puisse être fait objectivement, sans confusion ni défaut de compréhension.

Router : Un routeur est un périphérique de réseau intelligent qui transmet des paquets entre différents réseaux sur la base d'informations d'adresse de couche de réseau telle que adresses IP.

Subnet Mask [Masque de sous réseau]: Un masque de sous réseau, qui peut faire partie des informations TCP/IP fournies par votre ISP, est un ensemble de quatre nombres (par

exemple 255.255.255.0) configuré comme adresse IP. Le masque de sous réseau est utilisé pour créé des numéroes d'adresses IP utilisés uniquement dans un réseau particulier (par opposition à des numéroes d'adresses IP valides et reconnus par Internet, qui doivent être attribués par InterNIC).

TCP/IP, UDP: Transmission Control Protocol / Internet Protocol (TCP/IP) et Unreliable Datagram Protocol (UDP). TCP/IP est le protocole standard pour la transmission des données sur Internet. TCP et UDP sont tous deux des protocoles à couche de transport. TCP exécute une détction d'erreur et rétablissement après erreur appropriés et il est donc friable. Par contre UDP n'est pas friable. Tous deux fonctionnent en plus du IP (Internet Protocol), protocole de couche de réseau.

WAN : Wide Area Network. Il s'agit d'un réseau qui connecte des ordinateurs situés dans des zones géographiquement distinctes (par exemple différentsBATIMents, villes, pays). Internet est un réseau à grande 'wide area'.

Web-based management Graphical User Interface (GUI) [Interface Utilisateur Graphique pour Gestion Basée Web] : De nombreux péripériques supportent une interface d'utilisateur graphique qui est basée sur le navigateur web. Cela signifie que l'utilisateur peut utiliser les moyens familiers Netscape ou Microsoft Internet Explorer pour contrôle / configurer ou surveiller le péripérisque en cours de gestion.
