HCS 680 - Lecteur dvd DUAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD / Amplificateur home cinéma
Marque	DUAL
Modèle	HCS 680
Formats supportés	DVD, CD, CD-R, CD-RW, MP3, DVD-RW
Puissance de sortie	5 x 50 W (6 ohms) + 1 x 100 W (3 ohms) pour caisson de basses
Gammes radio	FM 87.5-108 MHz, AM 520-1720 kHz
Connectiques	2 entrées audio/vidéo, 1 sortie S-Video, 1 sortie vidéo composite, 1 sortie composante (Pr-Y-Pb), 1 péritel (SCART), 1 entrée numérique coaxiale, 1 sortie caisson de basses actif, 1 sortie casque 3.5mm
Alimentation	230 V~ / 50 Hz
Consommation électrique	100 W (service), 2 W (veille)
Dimensions du lecteur DVD	430 x 65 x 328 mm
Dimensions des haut-parleurs avant/arrière	100 x 135 x 105 mm (chaque)
Dimensions du haut-parleur central	250 x 113 x 122 mm
Dimensions du caisson de basses	222 x 350 x 280 mm
Poids	Non communiqué
Fonctions lecture DVD	Zoom x2, x4, x8, avance rapide x60 (6 niveaux), 5 signets, répétition chapitre/titre/disque, sélection angle, sous-titres, langues audio
Fonctions radio	RDS, 30 présélections, attribution de nom, recherche automatique
Fonctions audio	Effet 3D, mute, réglage volume, sleep timer (10 min à 2h)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux légèrement humide. Nettoyer les disques du centre vers le bord avec un chiffon doux non pelucheux. Utiliser un produit de nettoyage pour lentille si nécessaire.
Sécurité	Ne pas ouvrir le boîtier, débrancher en cas d'orage, éviter les liquides, utiliser sur une surface plane, ne pas obstruer les grilles d'aération
Environnement	Température ambiante, humidité relative 10% à 75%

FOIRE AUX QUESTIONS - HCS 680 DUAL

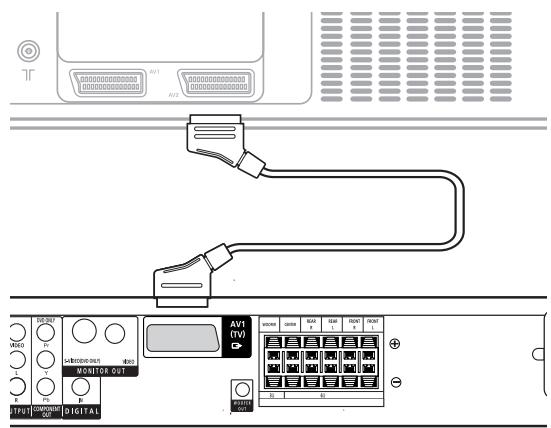

Comment connecter le lecteur DVD au téléviseur ?

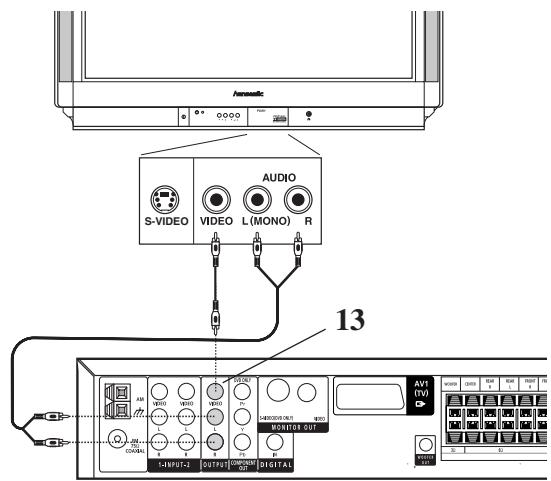

Utilisez de préférence un câble SCART (non fourni) pour une qualité optimale. Branchez une extrémité sur la prise AV1 (TV) du lecteur et l'autre sur l'entrée SCART du téléviseur. Vous pouvez aussi utiliser les câbles Cinch (fournis) en reliant les sorties OUTPUT L/R et VIDEO aux entrées correspondantes du téléviseur. Sélectionnez ensuite le canal AV approprié (AV1, Ext1, etc.) sur le téléviseur.

Pourquoi n'y a-t-il pas de son ?

Vérifiez les points suivants : le câble audio est-il bien branché ? Le volume est-il réglé sur une valeur suffisante (pas de MUTE activé) ? Le mode est-il correct (DVD, CD, Radio) ? Si vous utilisez une sortie numérique, assurez-vous que l'appareil connecté est réglé sur l'entrée numérique. Consultez la section 'Absence de son' dans le guide de dépannage.

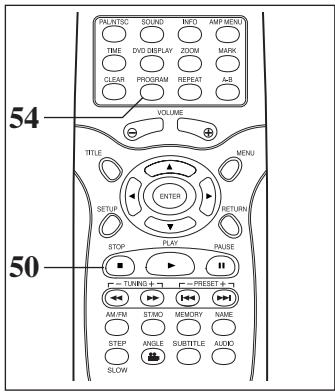

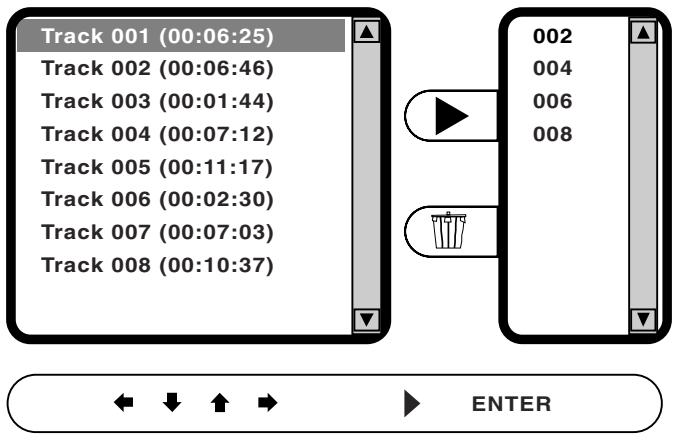

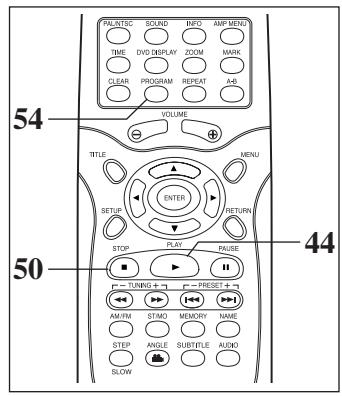

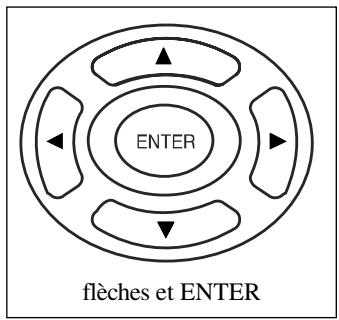

Comment programmer la lecture de plusieurs titres sur un CD audio ?

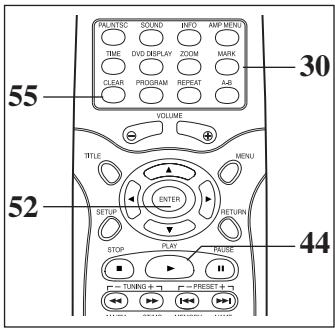

Insérez le CD, puis appuyez sur la touche PROGRAM (54). Le menu de programmation s'affiche à l'écran. Utilisez les touches fléchées pour sélectionner un titre depuis la liste de gauche et validez avec ENTER pour l'ajouter à la liste de droite. Répétez l'opération pour tous les titres souhaités. Ensuite, sélectionnez le champ de lecture (symbole play) dans le menu et appuyez sur ENTER ou PLAY pour lancer la programmation.

Que faire si l'image est en noir et blanc ?

Cela signifie probablement que le système de télévision (PAL/NTSC) n'est pas adapté. Arrêtez la lecture et appuyez sur la touche PAL/NTSC (59) de la télécommande pour basculer entre les deux standards. Vérifiez également que votre téléviseur supporte le format du DVD (par exemple, un DVD NTSC nécessite un téléviseur multisystèmes).

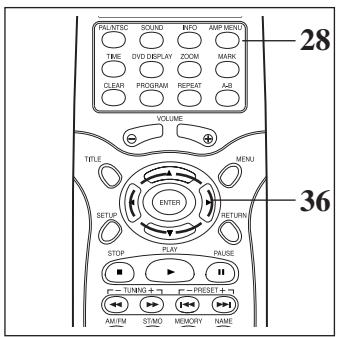

Comment régler le volume des haut-parleurs individuellement ?

Pendant la lecture d'un DVD, appuyez sur la touche AMP MENU (28) jusqu'à ce que 'LEVEL' s'affiche. Utilisez les touches fléchées ◄/► pour sélectionner le haut-parleur (FL, FR, C, RL, RR, SW) et les flèches ▲/▼ pour régler le volume de 0 à -15 dB. Validez avec ENTER. Ce réglage est temporaire ; pour des réglages permanents, utilisez le menu SETUP (51).

Comment enregistrer une station de radio ?

Réglez d'abord la station souhaitée (en mode TUNER, utilisez les touches ◄/► ou la recherche automatique). Appuyez sur MEMORY (42). Le numéro de préréglage clignote. Utilisez les touches ◄/► pour choisir un emplacement (1-30), puis appuyez sur ENTER pour confirmer. 'COMPLETE' s'affiche brièvement. Vous pouvez nommer la station en appuyant sur NAME (40) et en utilisant les flèches pour sélectionner les caractères.

Le lecteur ne lit pas un CD-R gravé avec des MP3. Que faire ?

Vérifiez que le CD-R est bien finalisé et au format ISO 9660/Joliet. Le lecteur supporte les CD-R avec fichiers MP3 (jusqu'à 192 kbps recommandé). Assurez-vous que l'arborescence ne comporte pas trop de sous-dossiers (maximum 8 niveaux). Si le disque contient des fichiers d'autres formats audio, le lecteur ne les lira pas. Essayez un autre CD-R pour exclure un défaut du disque.

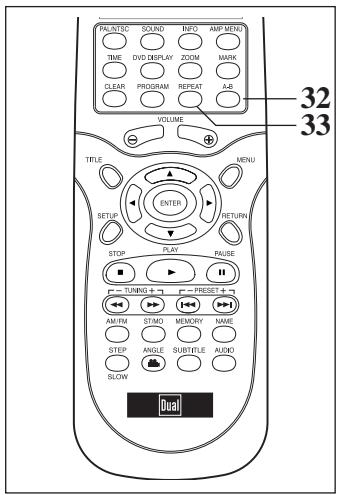

Comment utiliser la fonction de répétition A-B ?

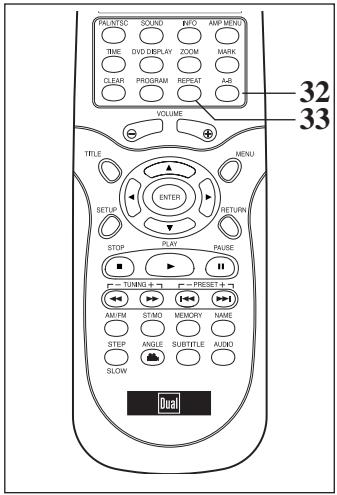

Pendant la lecture d'un DVD ou CD, appuyez sur A-B (32) au début de la scène ou du passage que vous souhaitez répéter. 'A-' s'affiche. Appuyez à nouveau sur A-B à la fin du passage. 'A-B' s'affiche et la répétition en boucle du passage commence. Pour arrêter la répétition, appuyez une troisième fois sur A-B.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

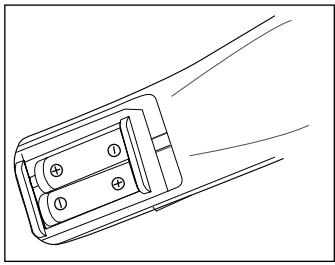

Vérifiez que les piles sont bien insérées (type AA) et non déchargées. Dirigez la télécommande vers le capteur infrarouge du lecteur (situé en façade) à une distance maximale de 7 mètres, sans obstacle. Évitez les sources lumineuses intenses (lampes fluocompactes) à proximité qui peuvent perturber le signal. Si le problème persiste, réinitialisez le lecteur en débranchant l'alimentation quelques secondes.

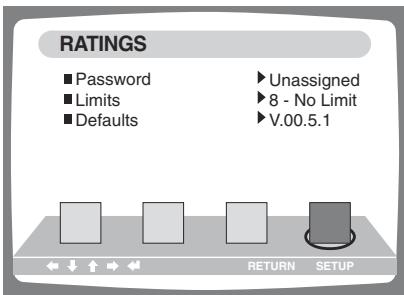

Comment activer le verrouillage parental ?

Depuis le menu SETUP (51), sélectionnez l'onglet 'Verrouillage parental'. Choisissez 'Password' et entrez un code à 4 chiffres (pas de mot de passe par défaut). Validez et confirmez. Ensuite, allez dans 'Limits' pour choisir le niveau de limitation (de 1 à 8, selon les indications sur la pochette du DVD). Pour déverrouiller, le code vous sera demandé lors de la lecture d'un DVD restreint. Notez que seuls les DVD avec code de protection réagissent à cette fonction.

MODE D'EMPLOI HCS 680 DUAL

Caractéristiques de l'équipement

Lecteur DVD/CD:

Lecture de DVD, CD, CD-R, MP3 - Fonction ZOOM x2, x4, x8 - Avance rapide jusqu'à x60 à 6 niveaux - Cinq signets

Radio/amplificateur:

• Puissance de sortie 5 x 50 watt à 6 ohms 1 x 100 watt, 3 ohms Sortie pour caisson de basses actif
• 2 entrées audio/video Sortie S-Video
• Connexion SCART
• Entrelacement audio numérique

Contenu de l'emballage

1 Lecteur DVD 2 Télécommande 3 Piles (2) 4 Câble audio/vidéo 5 Antenne de portée FM 6 Antenne cadre AM 7 Ensemble de haut-parleurs - Mode d'emploi

Important!

Le mode d'emploi se base sur les normes et la législation françaises. Veuillez observer les lois en vigueur dans les pays dans lesquels vous utilisez l'équipement DVD.

Lisez attentivement les consignes de sécurité et le mode d'emploi avant de connecter votre équipement. Seule leur lecture vous garantira l'utilisation sûre et fiable de toutes les fonctions. N'oubliez pas de joindre le mode d'emploi si vous deviez donner votre équipement DVD.

Votre lecteur DVD se présente 2 5 minutes pour votre sécurité 4 Contrôler, c'est mistréux... 5 Eléments de contrôle 6

Installer et connecter 10 Optimiser l'installation des haut-parleurs 10 Connecter les haut-parleurs 11 Connecter les antennes 12 Connexions audio et vidéo 12 Connecter le téléviseur 14 Connecter d'autres appareils 15 Connecter le lecteur DVD au secteur 16 Télécommande 16

Utilisation

Utilisation générale 17 Régler le volume et désactivation du son 17 Utiliser le casque 18 Démarrage rapide 19 Réglages de base 20

DVD et CD 26

Que peut dire notre lecteur DVD? 26 Comment traite-t-il les vidéos DVD/ses CD 26 Tenir compte du code régional 26 Titres et chapitres 26 Les CD audio avec protection contre la copie 26

Lecture 27

Le menu DVD 27 Affichages à l'écran 28 Choisir la langue / Masquer et afficher les sous-titrages 28 Interrompre / arrêter la lecture 28 Lecture en mode ralenti 29 Avance et retour lent de la lecture 29 Avance/retour rapide de la lecture 29 Chapitre précédent et chapitre suivant 29

Fonctions particulières DVD 30

Sélection des titres 30

Passage à Titre / Chapitre / Temps cible 30 Fonctions de répétition 31 Marqueur 32 Réglages de l'image 33 Réglages du son 33 Indicateurs du temps 33 Piloter le DVD par le menu de l'écran 34

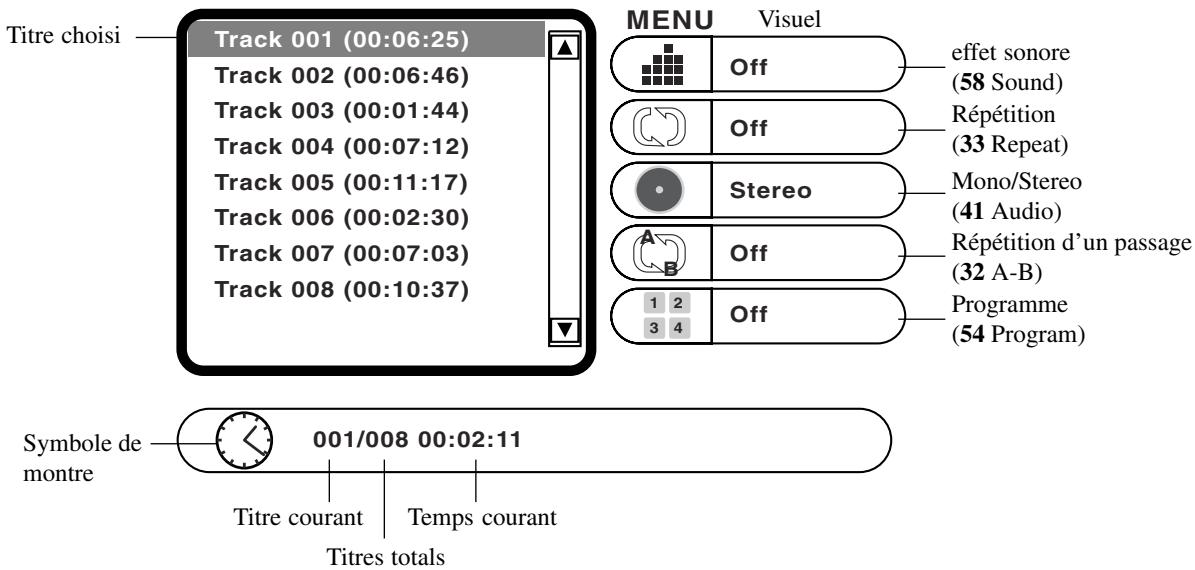

Fonctions pour CD audio 36

Lancer directement un titre précis 36 Titre précédent et titre suivant 36 Avance et rapide de la lecture 36 Fonctions de répétition 37 Programmer une série de titres 38 Annuler la programmation, Effacer le programme 39

Les CD MP3 40

Écouter la radio 41

Sélectionner la radio et la bande 41 Régler la station radio 41 Afficher les informations via tuner RDS 41 Enregistrer la station radio 42 Appeler la station radio enregistrée 42 Attribuer un nom aux stations 42 S'endormir en musique 43

Généralités

Entretien et maintenance 43 Respectons l'environnement 44 Que faire en cas de pannes? 45 Répertoire des mots clés 47 Données techniques 48

5 Minutes pour votre sécurité

Votre sécurité mérite bien 5 minutes d'attention! Le temps qu'il faut pour attentivement nos consignes de sécurité.

Définitions

Vous trouvez les symboles suivants dans ce manuel d'utilisation:

Risque élevé. La négligence de cet avertissement peut vous coûter la vie.

Attention!

Risque moyen. La négligence de cette mise en garde peut causer un dommage matériel.

Important!

Risque faible. Faits à observer.

Danger de décharge électrique!

L'équipement fonctionne à l'aide d'une tension dangereuse.

• Ne pas mettre l'équipement en service si la fiche de secteur est déficiente ou l'équipement présente d'autres dommages visibles.
• Ne jamais ouvrir le boîtier et laisser la réparation au personnel qualifié.
• Eviter que du liquide s'introduise dans l'équipement. En cas d'introduction d'un liquide, retirer immédiatement la fiche de secteur.
• En retirant la fiche, toujours saisir la fiche de contact elle-même mais ne jamais toucher le cable.
• Veiller à ce que des enfants n'introduisent pas d'objets dans l'équipement - ils pourraient recevoir une décharge électrique dangereuse.

Attention!

• Ne pas exposer l'équipement à une température extrême : éviter un rayonnement solaire direct ou la chaleur du chauffage.
• Ne pas couvir les grilles d'aération, la chaleur accumulée à l'intérieur de l'équipement pouvant entraîner autrement à la défection de l'appareil.
• Le lieu d'installation choisi doit être propre et à l'abri de l'humidité.
• Placer l'appareil uniquement sur une surface plane.
• De l'eau condensée peut se former à l'intérieur de l'équipement lors du passage du lecteur DVD du froid au chaud (après le transport par exemple). Afin de préserver l'équipement de dommages, connecter et mettre sous tension le lecteur DVD après 2 heures minimum de « repos »
• Retirer la fiche de secteur si l'équipement est hors fonction pendant un certain temps, pendant les congés, par exemple, ou si un orage menace. Retirer également les piles de la télécommande en cas d'absence plus longue.

Attention à la coupure du courant

Si votre appareil n'est pas éteint avec l'interrupteur secteur au moment d'une

coupure de courant, il se remettra en fonction automatiquement lorsque le secteur est rétabli. En fonction de l'utilisation faite au moment de la coupure, il en résulte un redémarrage de la lecture soit d'un DVD ou d'un CD.

Nous recommandons de ce fait de toujours éteindre votre appareil à l'aide du bouton secteur si on prévoit de ne pas en faire usage un laps de temps prolongé.

Controller, c'est MIEUX...

1. Contrôlez en premier si l'équipement ne présente pas d'avaries de transport. Si vous deviez en constater, informez le commerce spécialisé. Ne mettez pas l'équipement en marche.
2. Vérifiez si le contenu de livraison est complet (voir page 2 pour le contenu de l'emballage).

Éléments de controle

Panneau avant

Panneau arrête

Afficheur

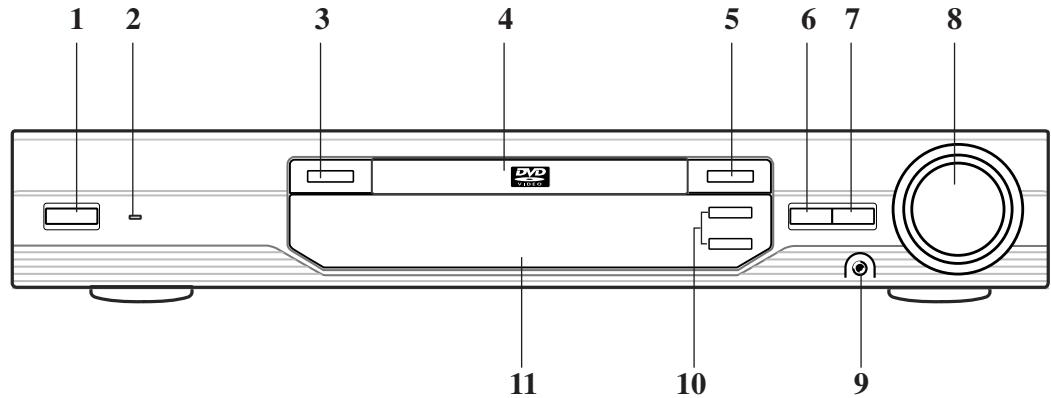

Panneau avant

1 5/ISTAND-BY/ON Mettre l'equipement sous tension / Mettre en veille

2 DEL rouge : équipement en veille

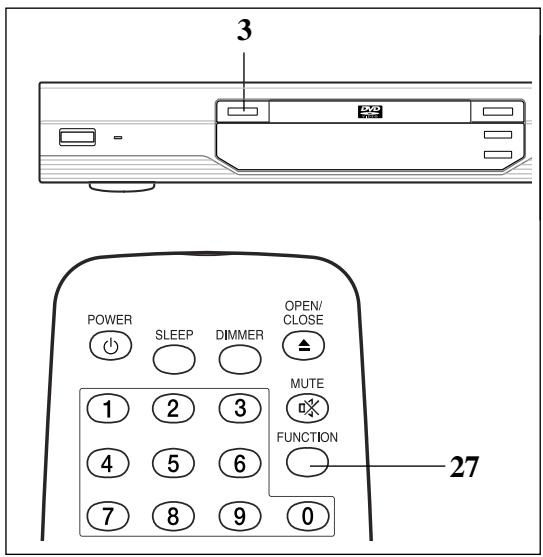

3 FUNCTION Sélectionner le mode de service DVD / CD / Radio / Entrée

4 Tiroir DVD

5 Ouvrir/fermer le tiroir DVD

6 PLAY/PAUSE DVD / CD: Lancer/arrêter la lecture

7 STOP DVD / CD: Arrête la lecture

8 - VOLUME + Régler le volume

9 Connexion du casque

10 - PRESET + DVD: chapitre précédent/suivant

CD: titre de musique précédent / suivant

Radio: station radio précédente/suivante

11 Visuel (voir ci-dessous)

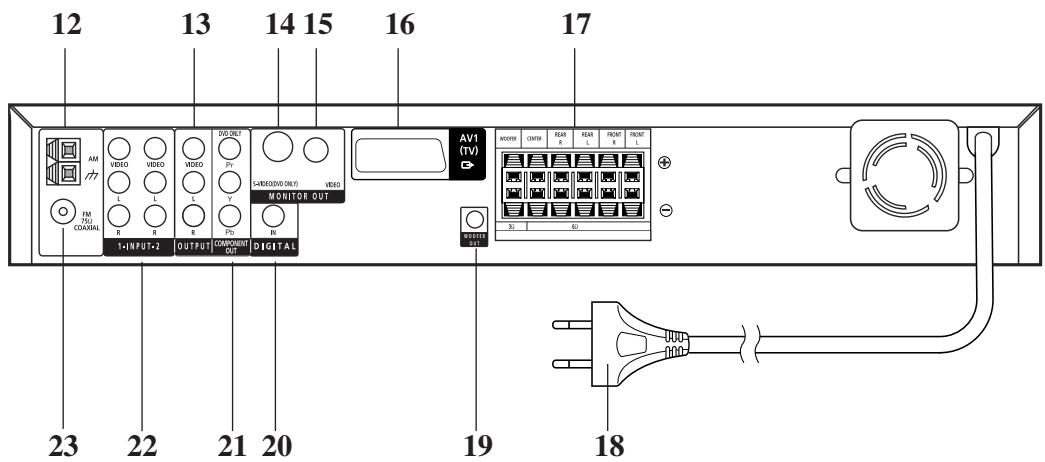

Panneau arrêté

12 AM Connecter l'antenne des petites ondes

13 OUTPUT Sortie vers l'appareil vidéo / audio

VIDEO L/R (par ex. vers le magnétoscope)

14 MONITOR OUT Sortie S-Video (S-VIDEO)

15 MONITOR OUT Sortie vers le magnétoscope (VIDEO)

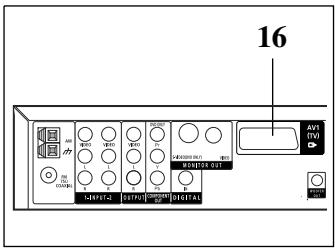

16 AV1 (TV) Connexion Péritel (vers le téléviseur)

17 WOOFER Connecter le caisson de basses passif

CENTER Connecter le haut-parleur central

REAR R/L Connecter les haut-parleurs arrière

FRONT R/L Connecter les haut-parleurs avant

18 Fiche de secteur

19 WOOFER OUT Connecter le caisson de basses actif

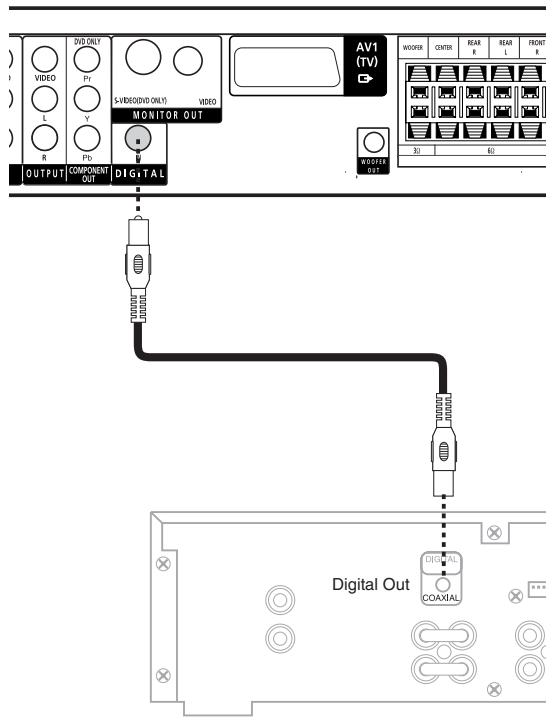

20 DIGITAL IN Connecter la source sonore numérique

21 COMPONENT Connecter l'équipement avec l'entrée des composantes RGB OUT Pr-Y-Pb

22 1-INPUT-2 Sortie de l'équipement audio / video (par ex. le magnétoscope)

23 FM 75% COAXIAL Connecter l'antenne FM

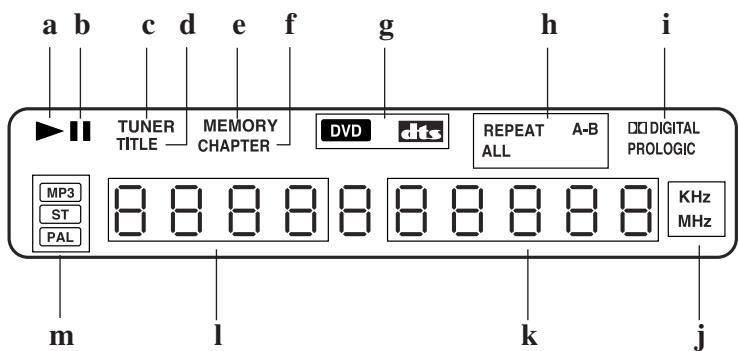

Afficheur

a Lecture

b II Pause

c TUNER Mode de service choisi « Radio »

d TITLE Numéro du titre du DVD

e MEMORY

f CHAPTER Numéro du chapitre du DVD

g DVD dts Type du disque inséré

h REPEAT ALLA-B Fonction de répétition

j KHz MHz Radio : fréquence de la station radio

k Indication du temps

Affichage des numéros

MP3 ST PAL Affichage des fonctions

(CD MP3 inséré, station stéréo, système de télévision PAL)

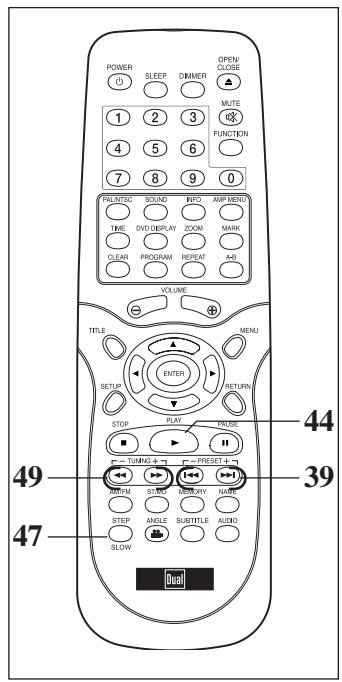

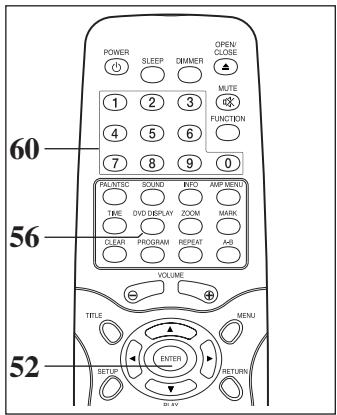

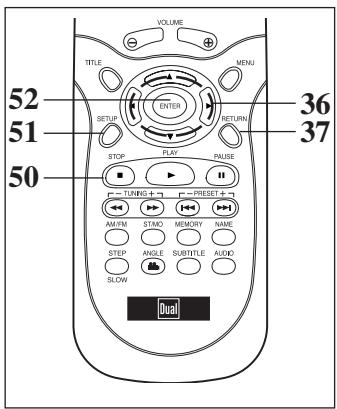

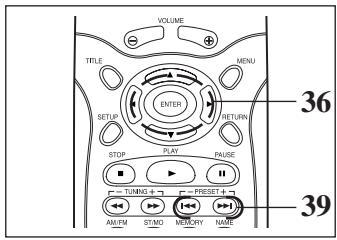

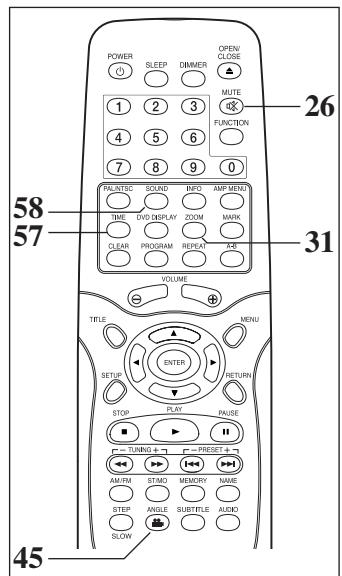

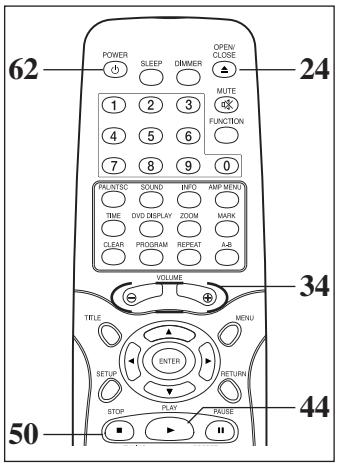

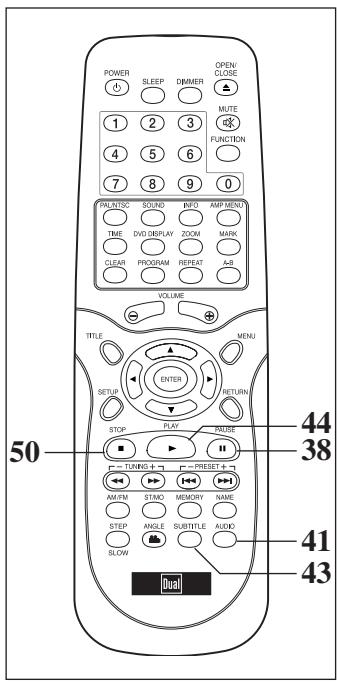

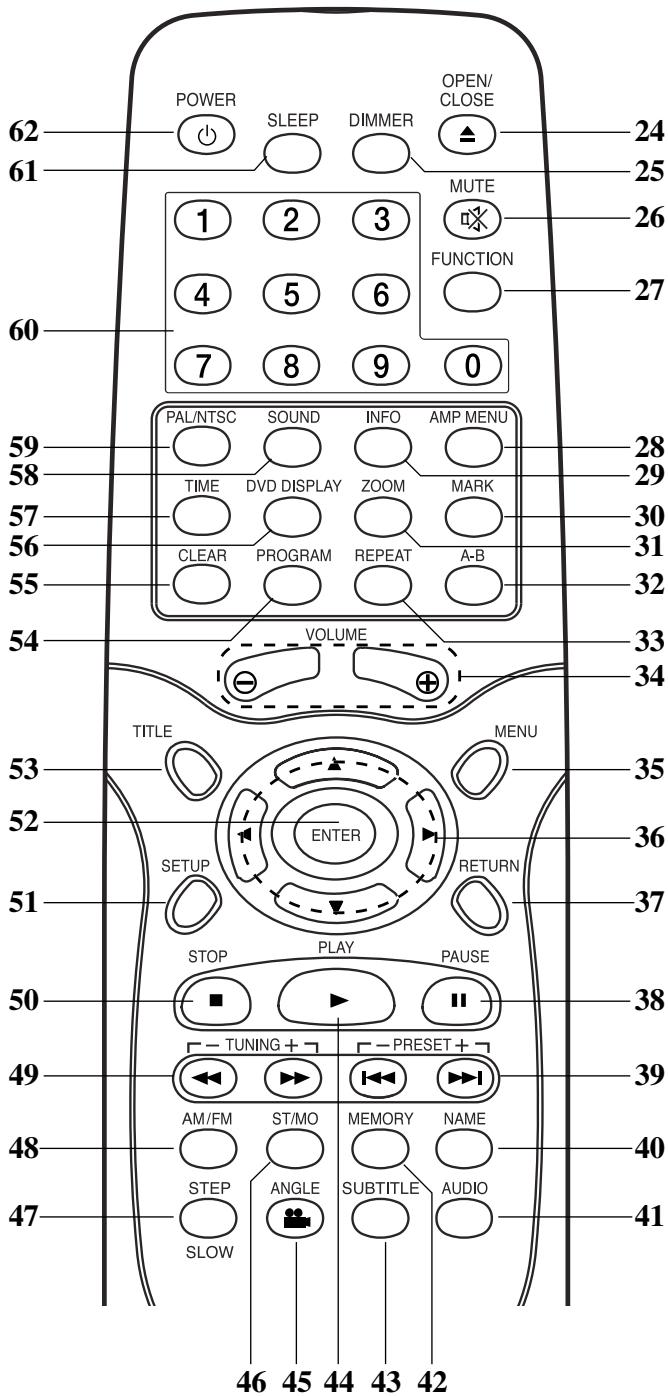

Télécommande

24 ▲ OPEN/CLOSE 25 DIMMER 26 MUTE 27 FUNCTION 28 AMP MENU 29 INFO 30 MARK 31 ZOOM 32 A-B 33 REPEAT 34 - VOLUME + 35 MENU 36 37 RETURN 38 PAUSE 39 - PRESET +

40 NAME 41 AUDIO 42 MEMORY 43 SUBTITLE 44 PLAY 45 ANGLE 46 ST/MO 47 STEP SLOW 48 AM/FM 49 - TUNING +

50 STOP 51 SETUP 52 ENTER 53 TITLE 54 PROGRAM 55 CLEAR 56 DVD DISPLAY

57 TIME 58 SOUND 59 PAL/NTSC 60 0... 9 61 SLEEP 62 POWER

Ouvrir / fermer le tiroir DVD

Régler la lumière de l'afficheur

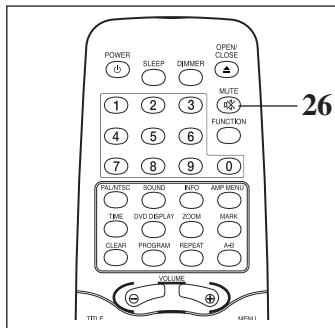

Activer et désactiver le son

Sélectionner le mode de service

Régler les haut-parleurs

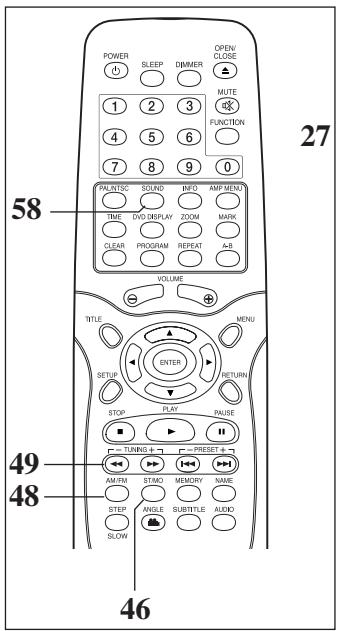

Appeler les informations RDS

Placer le marqueur

Agrandir le champ de l'image

S'arrête sur un passage et le visionner plusieurs fois

Répéter chapitre / titre / CD

Augmenter / diminuer le volume

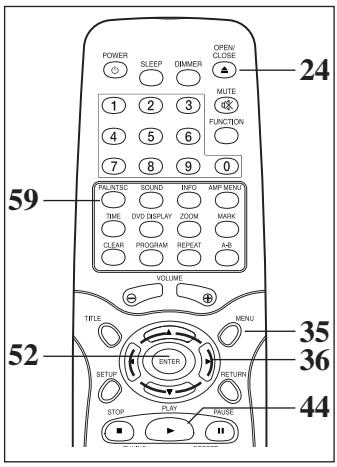

Appeler le menu DVD

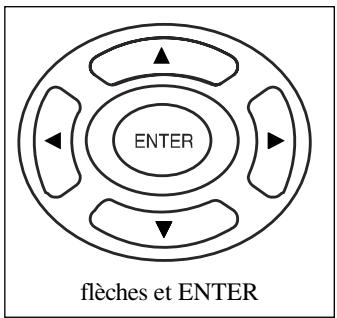

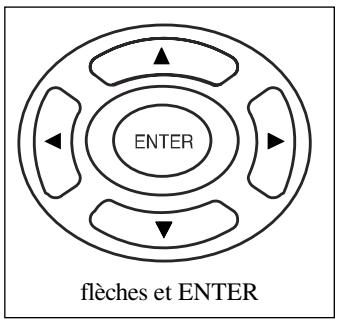

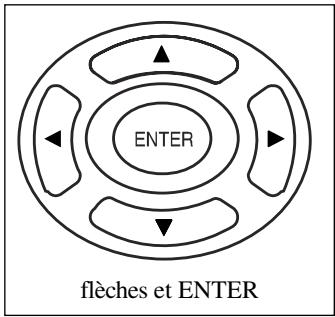

Naviguer dans les menus

Actionner les niveaux dans le menu Setup

Arrêter / poursuivre la lecture

DVD: chapitre précédent/suivant

CD: titre de musique précédent/suivant

Radio : régler la station radio précédente / suivante

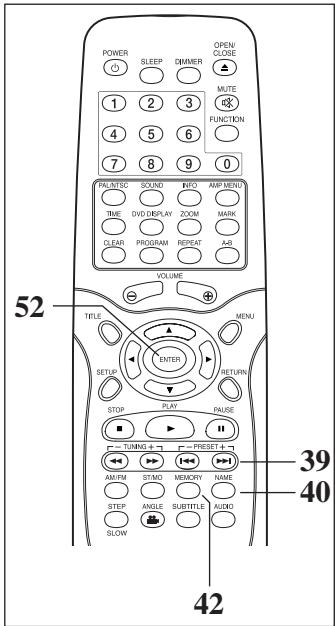

Attribuer des noms aux stations radio enregistrées

Sélectionner la langue / le canal stéréo

Enregistrer les stations radio

Sélectionner la langue de sous-titrage

Lancer la lecture

Changer l'angle de prise de vue

Radio : permuter entre la réception stéréo et mono

Lire lentement / image par image le DVD

Radio: permuter entre les petites ondes et FM

DVD / CD: Avancer / reculer la lecture rapide

Radio: station radio précédente/suivante

Arrêter la lecture

Procéder aux réglages de base

Valider l'entrée

Afficher le menu des titres

Programmer la série des titres (audio)

Effacer les entrées

Effacer le menu de lecture

Afficher les indicateurs de temps sur l'afficheur

Sélectionner le son (pas pour le DVD)

Changer le système TV

Entrée numérique

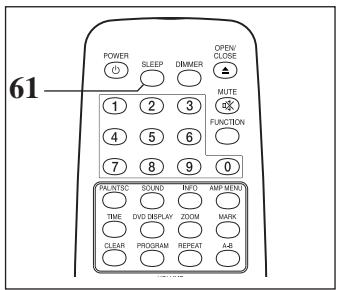

Régler la durée de coupure

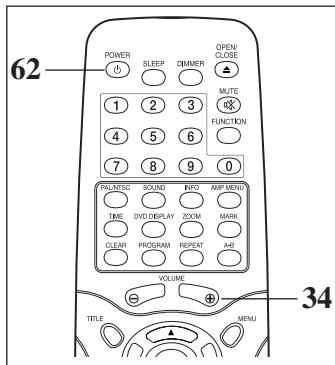

Mettre l'équipement sous tension / Mettre en veille

Attention!

Insérez la fiche de secteur dans la prise seulement à la fin de l'installation.

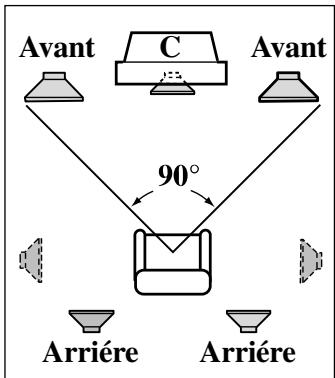

Installation optimale des haut-parleurs

• Les deux haut-parleurs avant A doivent se tenir, chacun, à un angle de 45° par rapport à l'auditeur. La distance latérale entre les haut-parleurs et le téléviseur doit être d'au moins 1 m afin d'obtenir une largeur de base généreuse pour les programmes Surround et Dolby.
• Si vous avez connecté un téléviseur, installez le haut-parleur central C le plus près possible du téléviseur. Selon la taille du haut-parleur, le placer de préférence sous le téléviseur afin que le son soit centré par rapport à l'image.
• Installez le haut-parleur central un peu après une ligne imaginaire, entre les deux haut-parleurs stéréo car les ondes sonores du haut-parleur central atteignent plus vite l'auditeur que celles des haut-parleurs avant, le haut-parleur central diffusant, comme le seul des trois haut-parleurs avant, face à l'auditeur.
• Les haut-parleurs arrière R se placent sur le côté gauche et droit - ou aussi derrière - le lieu d'écoute. Veillez à ce que les haut-parleurs arrière se trouvent à la hauteur d'audition d'une personne assise si possible.
• Vous pouvez placer le caisson de basses comme vous le désirez.
• Si les haut-parleurs sont placés sur une étagère, le cache doit finir avec l'arête avant de l'étagère, sinon la qualité du son est ALTERée. Évitez la transmission de vibrations aux meubles et, ainsi, un bourdonnement désagréable en disposant des tapis de caoutchouc sous les haut-parleurs, par exemple.
• Ne cachez pas les haut-parleurs par des rideaux, de grands vases ou objets similaires qui nuisent également à la qualité du son.

Important!

Afin que vous puissiez entièrement apprécier les effets Surround de votre lecteur DVD, vous devez coordonner le volume et le temps de retard de chaque haut-parleur. Voir pages 22, 23.

Important!

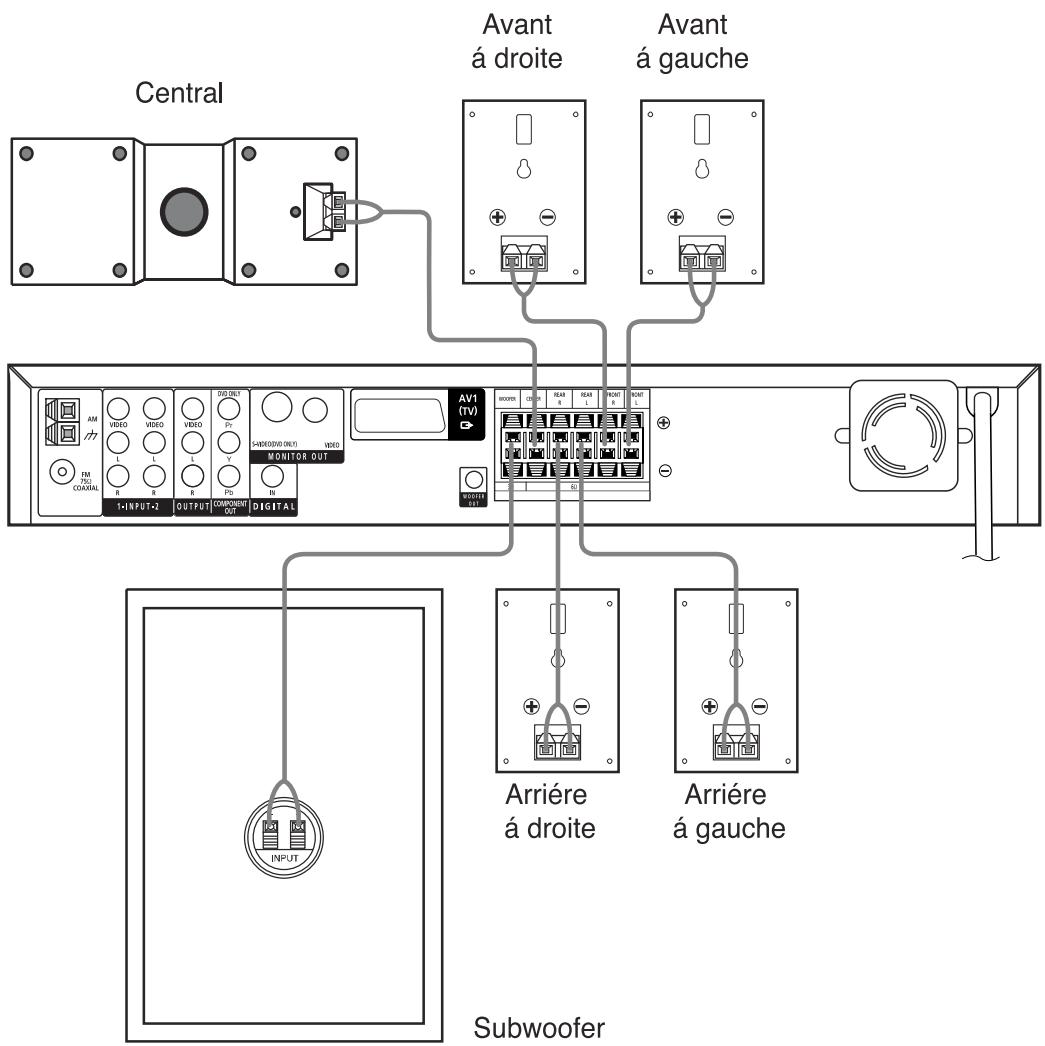

Mettre le lecteur DVD hors tension avant de connecter les haut-parleurs, sinon il peut y avoir facilement un court-circuit.

Connectez les haut-parleurs au dos du lecteur DVD, comme il est indiqué dans le plan de connexions. Veillez à ce que les bornes de même couleur ou polarité soient toujours raccordées les unes aux autres. Pour simplifier, les bornes de connexion positives des haut-parleurs et de l'équipement ont six couleurs différentes alors que les bornes négatives sont noires. Vous trouvez les six couleurs également pour les câbles de connexion.

1. Appuyez sur les leviers des bornes de connexion.
2. Insérez entièrement les extrémités isolées des câbles des haut-parleurs dans les bornes de connexion.
3. Rabattez les leviers. Les extrémités des câbles sont donc fixées. Vérifiez le raccord en tirant légèrement sur les câbles.

Haut-parleur court-circuité?

Si un court-circuit devait se produire, par inadvertance, en connectant les haut-parleurs, un coupe-circuit à fusible intégré protège les étages de sortie du haut-parleur.

Dans le cas d'un court-circuit, l'équipement n'est plus en état de fonctionner et cause un bruit bourdonnant.

Rémédiez immédiatement au court-circuit.

Antenne FM

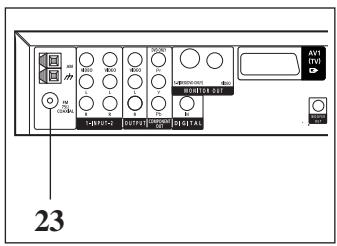

1. Connecter l'antenne privée ou le raccord de câbles au connecteur 23 FM.
2. Si ces connexions ne sont pas disponibles, utilisez l'antenne de portée fournie.
3. Déroulez entièrement l'antenne et fixez-en l'extrémité.

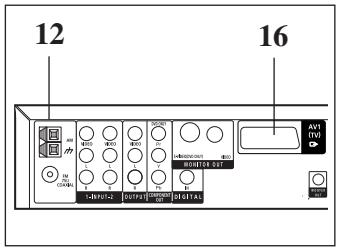

Antenne MW (PO)

Vous nécessitez l'antenne cadre fournie pour la réception des stations sur petites ondes.

1. Assemblez le pied et le cadre.

• poser l'antenne ou
• la fixer au mur par les trous de fixation préparés ou
• l'accrocher sans pied au trou prévu à cet effet.
• Actionnez le levier du raccord de l'antenne AM (12)
• Insérez chacune des extrémités nues du câble de raccord dans une borne.
• Lâchez le levier. Les extrémités de câbles sont à présent fixées.

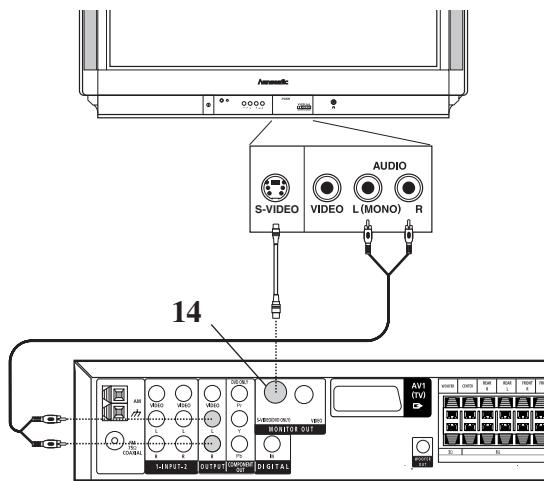

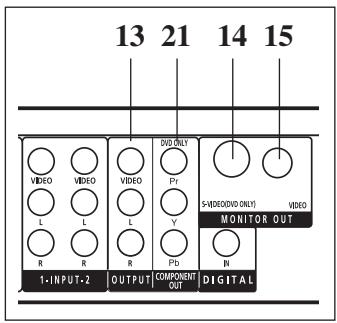

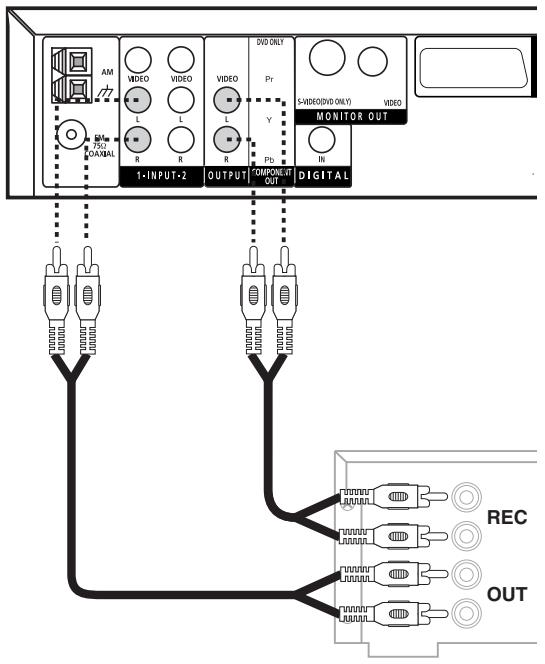

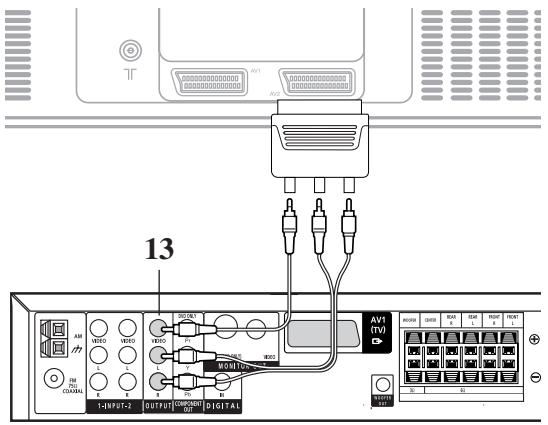

Connexions audio et vidéo

Pour la connexion à un appareil externe, le lecteur DVD dispose des sorties suivantes :

Sorties audio

• Analogiques 13 OUTPUT L-R

Sorties vidéo

• Video 13VIDEO 15 MONITOR OUT /VIDEO
• S-Video 14 MONITOR OUT/S-VIDEO
• Pr, Y, Pb 21 COMPONENT OUT Pr - Y - Pb

Sortie combinée

-Scart Euro-AV 16AV1 (TV)

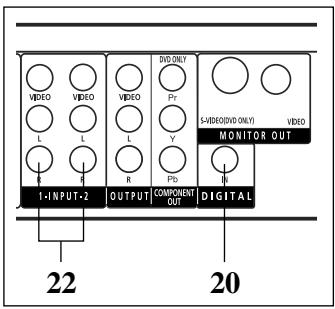

Entrées audio

• Analogues (Stéréo, 2 x)

22 1-INPUT-2 L-R

Procéder aux connexions uniquement avec des appareils hors tension!

• Il n'est pas recommandé de connecter un magnétoscope pour faire des enregistrements, la protection contre la copie des DVD entraîne des perturbations de l'image.
• Désactivez le son du téléviseur si vous écoutez le son du DVD par le biais des haut-parleurs connectés.
• Les signaux vidéo fournis par le lecteur DVD sont de qualité différente. Vous obtiendrez les meilleurs résultats en connectant votre téléviseur au connecteur Scart.
• Les téléviseurs modernes se règlent automatiquement sur le bon canal A/V lors de la connexion par le connecteur Scart. Commuter sur AV les téléviseurs moins modernes à l'aide de leur télécommande (en principe avec la touche « AV » ou « 0 »).

Connecter le téléviseur

Avec le câble Scart

Raccorder le lecteur DVD et le téléviseur à l'aide d'un cable Scart (n'est pas compris dans la livraison). Régler le canal AV sur le téléviseur (au cas où le réglage ne s'effectue pas automatiquement en allumant le lecteur DVD).

Avec les câbles Cinch et l'adaptateur Scart

Raccorder les connecteurs du lecteur DVD 13 Output et le connecteur Scart du téléviseur aux câbles Cinch et à l'adaptateur ci-joint (Veiller toujours à raccorder les prises et les câbles de même couleur). Régler le canal AV sur le téléviseur (au cas où le réglage ne s'effectue pas automatiquement en allumant le lecteur DVD).

Avec les câbles Cinch

Raccorder les connecteurs 13 Output du lecteur DVD et ceux A/V du téléviseur aux câbles Cinch ci-joints. Toujours connecter ici les câbles de couleurs aux connecteurs de même couleur. Régler sur le téléviseur le canal AV pour les connecteurs avant.

Avec les câbles Cinch et S-VHS

Même connexion audio comme à gauche, mais établir la connexion vidéo à l'aide d'un cable S-VHS (raccord du connecteur du lecteur DVD 14 MONITOR OUT S-VIDEO à celui du téléviseur S-Video). Régler sur le téléviseur le canal AV pour S-VIDEO.

Connecteur d'autres appareils

Enregistreurs MD, DAT (BAN), CD, magnétophone à cassettes etc.

Reproduction (analogue)

Connecter la sortie audio de l'équipement à «Input 1» ou «Input 2» afin de pouvoir reproduire le son d'un autre appareil. Régler le lecteur DVD avec 3/27 Function sur Input 1 ou Input 2 pour la reproduction sonore.

Enregistrement

Pour enregistrer à partir du lecteur DVD, raccorder les connecteurs REC de l'autre appareil au Output L-R à l'aide de câbles Cinch. Régler le lecteur DVD avec 3/27 Function sur la position à partir de laquelle vous désirez enregistrer (par ex. sur «DVD» si vous désirez enregistrer des CD, ou sur «TUNER» si vous pouze enregistrer des radiodiffusions).

Reproduction (numérique)

Si l'autre appareil dispose d'une sortie audio numérique, utilisez cette dernière au lieu de la sortie analogue (13) (son moins fort mais de meilleure qualité). Raccordez les appareils, comme décrit ci-dessus, à un câble audio coaxial spécial. Régler le lecteur DVD avec 3/27 Function sur «DIGITAL IN«.

Connecter le lecteur DVD au secteur

Connecter la fiche de secteur à une prise de 230V /50Hz installée enonne et due forme.

Attention!

N'employer que des piles du même type, alcaline ou en zinc et carbone par exemple.

Consulter le chapitre « Faciliter la protection de l'environnement » pour la recyclage des piles.

Vous nécessitez deux piles rondes R6 « AA ». Le logement des piles se trouve au dos de la télécommande.

1. Presser légèrement vers le bas le dispositif de verrouillage et soulever en même temps le couvercle.
2. Introduire les piles dans leur logement conformément à l'illustration. Veiller à la bonne polarité !
3. Refermer le logement des piles.

Utilisation correcte de la télécommande

La télécommande transmet les signaux de commande jusqu'à une distance d'environ 7 mètres. Diriger la télécommande vers le capteur infrarouge et appuyer sur la touche désirée.

Important!

Un « contact visuel direct » doit s'établir entre la télécommande et le récepteur pour ne pas bloquer les rayons infrarouges.

Des lampes à économie d'énergie et des tubes fluorescents à proximité de l'installation peuvent altérer ou empêcher la fonction de la télécommande.

Marche / arrêt du lecteur DVD et mise en veille

• Mise en marche et en arrêt de l'équipement : par l'interrupteur d'alimentation 1
• Allumer l'équipement et le mettre en veille à l'aide du bouton 62

Conseil d'économie d'énergie

L'installation ne consomme pratiquement pas d'énergie en veille. Couper cependant l'équipement de l'alimentation d'énergie pour la nuit ou pendant une absence plus longue (ARRÉT). Vous ménagez ainsi votre porte-monnaie et contribuez à l'économie d'énergie.

Régler le volume et désactivation du son

Augment +) ou appuyer sur le bouton 34 VOLUME+.

Diminuer: Tourner le bouton du volume 7 dans le sens inverse des aiguilles d'une montre (sens de la flèche : -) ou appuyer sur le bouton 34 VOLUME-.

Le visuel (11) indique le niveau du volume réglé. VOLUME MIN, 1, 2,... 48, 49, MAX

Marche/Arrêt: Appuyer sur le bouton 26 MUTE (déactivation du son) de la télécommande.

Le réglage du volume n'a d'effet que sur les sorties des haut-parleurs et sur celle du casque, pas sur les autres connexions.

Utiliser le casque

Un volume trop élevé peut

• entraîner des lésions de l'ouïe, en particulier pour l'écoute avec un casque - endommager les haut-parleurs ou le casque

Il vous faut un casque muni d'une prise jack de 3,5mm

1. Réduire le volume qui, selon le type de casque, peut être différent entre le mode des haut-parleurs et du casque.
2. Brancher le casque au connecteur 8. Les haut-parleurs sont à présent en mode « silencieux ». La restitution sonore s'effectue exclusivement par le casque.

Insérer le DVD

1. Appuyer sur le bouton 5 OPEN/CLOSE pour ouvrir le tiroir. (lecteur DVD est au besoin en MARCHE ou en veille).
2. Insérer le disque DVD avec la face imprimée vers le haut et le centrer.
3. Fermer le tiroir avec le bouton OPEN/CLOSE ou lancer tout de suite le DVD ▶.

Allumer le téléviseur

Régler le canal AV correspondant d'après la connexion du téléviseur (par ex. AV1 ou Ext1 quand le lecteur DVD est raccordé au connecteur Scart AV1). La commutation s'effectue automatiquement s'il s'agit d'appareils plus modernes, pour les modèles plus anciens, allumer le canal AV à l'aide du bouton AV ou 0. Consulter éventuellement, en plus, le mode d'emploi du téléviseur.

Lancer le DVD, régler le volume

Lancer:

• Si le disque DVD ne démarre pas automatiquement :

Appuyer sur le bouton PLAY.

Volume:

• Régler le volume à l'aide du bouton (7) ou des boutons VOLUME +/-.

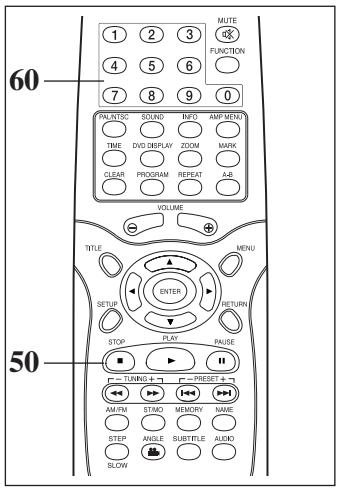

Arrêter le DVD, effacer le DVD

Arreter:

• Appuyer sur le bouton 9 ou 50 STOP.

Retirer :

1. Appuyer sur le bouton 5/24 OPEN/CLOSE pour ouvrir le tiroir. (Lecteur DVD est au besoin en MARCHE ou en mode économique d'énergie).
2. Retirer le DVD.
3. Fermer le tiroir à l'aide du bouton 5/24 OPEN/CLOSE.

Mettre hors tension le lecteur DVD

Régler en mode ÉCONOMIE D'ÉNERGIE :

• Appuyer sur le bouton 62 POWER.

Mettre HORS TENSION :

• Appuyer sur le bouton 1 • /STAND-BY/ON.

Notes!

Une restitution du DVD en noir et blanc au lieu d'une en couleurs signifie que le système TV est éventuellement réglé sur NTSC au lieu de PAL. Arrêter, dans ce cas, la restitution d'images et commuter le système TV à l'aide du bouton 59 PAL/NTSC.

Vous avez besoin d’un téléviseur multisystèmes si vous désirez visionner un DVD NTSC encodage régional 2.

Règles de BASE

Dans les réglages de base du lecteur DVD, il s'agit de fixer les réglages tels que langues, mot de passe, configuration des sorties et réglages de l'équipement, par exemple. Ces réglages de base peuvent être changés dans le Menu Setup et restent en mémoire quand l'appareil est hors tension.

Certains réglages de base peuvent être modifiés provisoirement en cours de lecture, soit par le propre menu du DVD, soit à l'aide du menu d'écran (voir page 34).

Préparation

• Mettre le lecteur DVD sous tension, appuyer (plusieurs fois) ensuite, le cas échéant, sur le bouton FONCTION jusqu'à l'obtention de l'affichage «DVD» sur le visuel.

Utiliser le menu setup

1. Arrête la lecture et retire éventuellement le disque DVD pour régler, le cas échéant, les haut-parleurs.

• Le lecteur DVD lance automatiquement la lecture après insertion du disque DVD!

• Les règles de base doivent être, en partie, modifiées sans disque DVD.
• Afficher le menu Setup avec le bouton 51 SETUP.

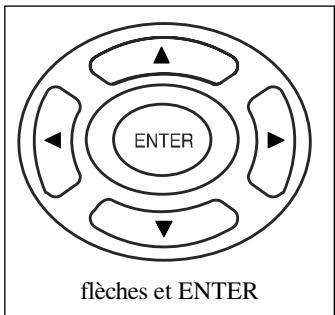

• Se déplacer dans les menus : - naviguer dans un menu à l'aide des flèches (36). - Retourner au menu précédent avec le bouton 37 RETURN.
• Ouvrir un sous-menu avec le bouton 52 ENTER, valider le réglage besoin dans le dernier sous-menu.
• Masquer à nouveau le menu Setup à l'aide du bouton 51 SETUP.

Modifier les réglages

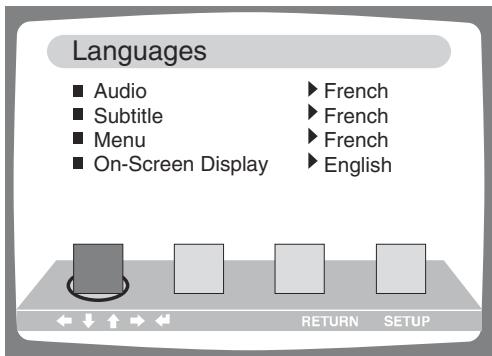

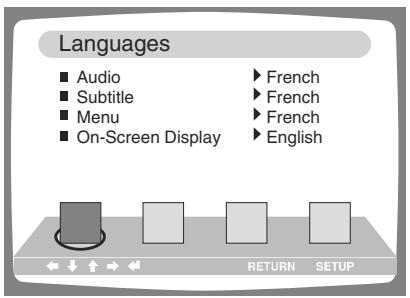

1 Audio

Déterminer la langue préférée du film (1), langue des sous-titres (2), langue du menu propre au DVD (3) et langue du menu du lecteur DVD (4).

Lors de l'insertion d'un nouveau disque DVD, le lecteur DVD recherche toutes les langues que vous avez définies dans cette configuration des langues. Ces réglages sont acceptés uniquement si le disque DVD propose cette langue, le cas contraire, c'est la langue principale du DVD qui sera réglée ici.

Vous pouvez aussi régler des langues dans le propre menu du DVD. Ces langues sont enregistrées sur le disque DVD et n'ont pas besoin d'apparaître dans le menu Setup.

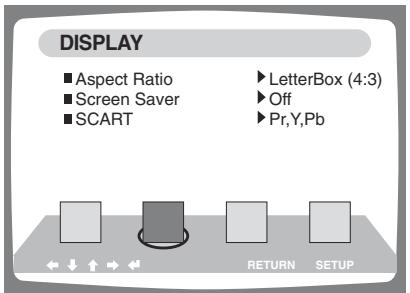

Visuel

1 Aspect Ratio

Wide (16:9) / LB (4:3) / P & S (4:3)

2 Screen Saver

On/Off

3 SCART

Pr, Y, Pb / Composite

Les réglages (1) ont des effets sur un appareil téléviseur connecté. Sélectionnez le réglage « 16/9 grand écran » pour visionner un film 16/9 sur un téléviseur grand écran. Sélectionnez le réglage « 4/3 LB » ou « 4/3 PS » pour visionner un film 16/9 sur un téléviseur à écran normal.

Que signifient LB et PS ?

• LB (Letterbox) = image intégrale dotée, toutefois, de barres noires en haut et en bas.
• PS (Pan & Scan) = image à format intégral mais coupée à gauche et à droite (fonction de zoom).

L'économiseur d'écran s'enclenche après un certain temps de repos, quand le réglage (2) est en mode « marche »

Si la connexion SCART de votre télévision est PR, Y, PB-capable, veuillez la poser (3) sur PR,Y,PB sinon sur « Composite ».

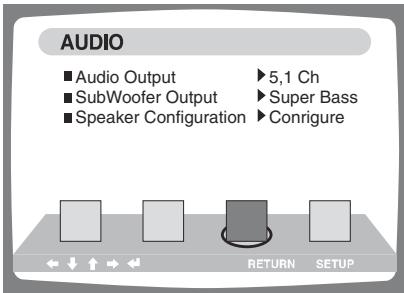

1 Sortie audio 2 Caisson de basses 3 Réglage des haut-parleurs

Canal 5.1 / Canal 2 Standard / Super basse Configuration

Par le réglage (1), vous déterminez si la reproduction sonore s'effectue par les cinq haut-parleurs connectés et le caisson de basse (canal 5.1) ou seulement par les deux haut-parleurs avant.

Par le réglage (2), le caisson de basses « subwoofer » renforce la restitution sonore des basses (réglage recommandé).

Utilisez le réglage (3) pour une configuration du son Surround qui permet d'obtenir les valeurs effectives sonores de votre lieu d'écoute.

Réglez en plus les 6 haut-parleurs de sorte que leurs signaux atteignent, simultanément et avec un volume identique, le lieu d'écoute.

Important: Vous pouvez régler les haut-parleurs seulement si le tiroir du DVD/CD est vide!

Volume

Il est possible de réduire le volume de 0 à 15 db en étapes de 0,5 db. Vous disposez en plus du réglage «mute» pour une désactivation individuelle du son des haut-parleurs.

Un bruit test, qui passe automatiquement d'un haut-parleur à un autre, fait office d'aide au réglage des haut-parleurs. Vous le produisez en déclenchant le symbole «Spk Test» à l'aide des boutons fléchés verts 36 «/» et en validant ensuite avec 52 ENTER.

Les haut-parleurs se règlent de la manière suivante :

1. Appeler l'écran de configuration.
2. Sélectionner l'option « Spk-Test » et valider avec ENTER (tous les haut-parleurs émettent, l'un après l'autre, un bruit de fond).

Important: Si vous désirez changer le volume du bruit de fond, vous devez quitter ici le menu Setup.

1. Sélectionner, après le son test, le haut-parleur désiré avec les boutons fléchés verts 36 /.
2. Régler le volume par pression réitérée des boutons fléchés gris 49 / ▷.

Répéter les étapes de 2 à 4 jusqu'à l'obtention du même volume de tous les haut-parleurs à votre lieu d'écoute.

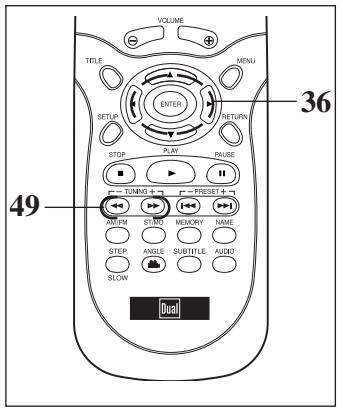

Temps de retard

Le temps de retard des haut-parleurs avant n'est pas régulable. Celui des autres haut-parleurs peut se régler par niveaux de 1 milliseconde (ms). Le temps de retard le plus élevé possible est de : 9 ms pour le caisson de basses, de 15 ms pour le haut-parleur central, de 40 ms pour le haut-parleur arrière.

Mesurez exactement les distances suivantes en 0,1m

Haut-parleur avant - lieu d'écoute = A

Haut-parleur central - lieu d'écoute = C

Haut-parleurs arrière - lieu d'écoute R

Calculez les distances suivantes:

Réglage du haut-parleur central : Différence A moins C,

Réglage du haut-parleur central : Différence A moins R.

Si le résultat est négatif ou zéro, placez le temps de retard sur 0 ms. Lors de l'obtention d'un résultat positif, réglez le temps de retard conformément au tableau suivant :

Différence (m)	0,5	1	1,5	2	2,5	3	3,5	4	4,5	5
Temps de retard (ms)	2	3	5	6	7	9	11	12	13	15

Différence (m)	5,5	6	6,5	7	7,5	8	8,5	9	9,5	10
Temps de retard (ms)	16	18	19	20	22	23	25	26	28	29

Différence (m)	10,5	11	11,5	12	12,5	13	13,5	14
Temps de retard (ms)	30	32	33	35	36	38	39	40

Les haut-parleurs se règlent de la manière suivante :

1. Appeler l'écran de configuration.
2. Sélectionner les haut-parleurs à l'aide des boutons fléchés verts 36 ▲ / ▲.
3. Régler le temps de retard par les boutons gris 39 / ▷ ▷ ▷

Consultez la page 25 concernant le réglage des haut-parleurs pendant la lecture du DVD.

Verrouillage parental

1 Password 2 Limits 3 Defaults

Certains DVD sont dotés d'un code de sécurité enfants. Leur lecture s'effectue seulement si le classement régle ici concorde au code. Vous trouvez également les indications d'autorisation des films pour enfants et adolescents sur la pochette DVD. Si vous désirez entrer un autre classement, le système exige le mot de passe. Il n'existe pas de mot de passe défini à l'usine.

Définir le mot de passe

1. Validator l'option du menu Mot de passe « avec ENTER.
2. Entrer le mot de passe à l'aide des touches numériques de la télécommande et valider avec ENTER.
3. Répéter l'entrée.

Sous l'option « Mot de passe », l'indication change de l'inactif « à » actif ». Le mot de passe est, ainsi, définit.

Régler les limites

1. Validator l'option du menu « Limites » avec ENTER.
2. Sélectionner le niveau d'autorisation voulu à l'aide des boutons fléchés verts puis valider avec ENTER (voir la pochette DVD).
3. Retourner au menu avec RETURN.

Remise à zéro du lecteur DVD

Appeler la fonction « par défaut » et sélectionner « Remise à zéro » pour replacer le lecteur DVD aux réglages effectuels à l'usine et pour effacer le mot de passe. Si vous avez déjà attribué un mot de passe, il sera requis avant la remise à zéro.

Appuyer à nouveau sur le bouton SETUP pour quitter le menu Setup.

Important!

Le verrouillage fonctionne uniquement pour des DVD munis d'un code de sécurité enfants. Contrôlez la fonction de protection avant son activation définitive.

Régler les haut-parleurs pendant la lecture du DVD

Pour régler les haut-parleurs sans interrompre la lecture du DVD, utiliser le bouton 28 AMP MENU. Ce n'est pas le téléviseur mais le visuel qui indique les informations nécessaires.

Régler le caisson de basses

1. Appuyer sur le bouton 28 AMP MENU jusqu'à l'affichage «SW» sur le visuel.
2. Procéder au réglage désiré à l'aide des boutons fléchés 36< /▶:

»NORMAL « = asse normale

» SUPER « = asse renforcée

1. Enregistrer le réglage avec ENTER.

Réduire le volume des haut-parleurs

1. Appuyer sur le bouton 28 AMP MENU jusqu'à l'affichage «LEVEL» sur l'écran.
2. Sélectionner le haut-parleur désiré par les flèches 36 ▶ / ▶ (voir à droite).
3. Procéder à la réduction désirée du volume par les flèches 36 ▲ / ▲ (de 0 à 15 dB).
4. Répéter éventuellement les étapes 2 et 3 pour d'autres haut-parleurs.
5. Enregistrer le réglage avec ENTER.

Régler le temps de retard des haut-parleurs

1. Appuyer sur le bouton 28 AMP MENU jusqu'à l'affichage « DELAY » sur le visuel.
2. Sélectionner le haut-parleur désiré par les flèches 36 «/» (voir à droite).
3. Régler le temps de retard désiré par les flèches 36 / (de 0 à 15 milliseconds).
4. Répéter éventuellement les étapes 2 et 3 pour d'autres haut-parleurs.
5. Enregistrer le réglage avec ENTER.

SW: Caisson de basses RR: Haut-parleur arrière droit RL: Haut-parleur arrière gauche C: Haut-parleur central FR: Haut-parleur avant droit FL: Haut-parleur avant gauche

Que peut dire votre lecteur DVD?

Votre lecteur DVD peut lire des CD audio et des DVD des formats 80 et 120mm qui portent les marques ci-contre. Il peut également lire les CD-R(W) avec fichiers audio- ou MP3 autogravés et DVD-RW.

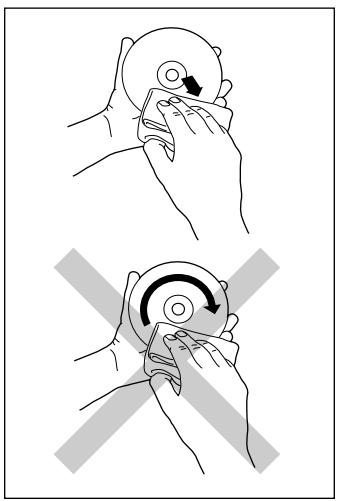

Manipulation des DVD / CD

• Ne prendre que le bord des DVD et CD afin de ne pas toucher la face d'enregistrement brillante et multicolore
• ne pas coller d'adhésifs - sur la face imprimée non plus
• toujours les replacer dans la pochette après usage,
• ne pas les entreposer dans des endroits humides et poussiéreux, ne pas les exposer au soleil.

Tenir compte du code régional du DVD

Le code régional garantit la projection de films uniquement dans la région du monde où ils ont été introduits sur le marché. Notre lecteur DVD est réglé sur le code régional 2. Il englobe l'Europe, le Japon, le Moyen-Orient, l'Égypte, l'Afrique du Sud et le Groënland. Vous ne pouvez donc pas visionner de films vidéo d'origine américaine, par exemple, qui serait une atteinte aux conventions de licences de l'industrie cinématographique.

Titres et chapitres

Un disque DVD peut contenir plusieurs films, qui sont mémorisés sous un titre, comme par exemple le film principal et, en plus, un « Making of » d'informations sur le tournage. Ces films (titres) sont souvent l'objet d'une répartition supplémentaire en sous-chapitres qui diverge naturellement de DVD en DVD. Vous pouvez lancer directement les titres et chapitres individuels par le menu DVD.

Les CD audio sont répartis uniquement en pistes audio.

CD audio avec protection contre la copie

Comme vous pouvez le constater dans la presse spécialisée, l'industrie de la musique a développé plusieurs périodes de protection contre la copie pour prévenir du piratage.

Malheureusement, les grandes compagnies de production ne se sont pas encore accordées sur un standard commun et continuent de développer de nouveaux procédés ou de modifier ceux existant.

Étant donné que les CD audio fournis ne correspondent ainsi plus au standard du CD audio normal, il est difficile pour les fabricants de lecteurs de CD et de DVD d'adapter leurs appareils aux méthodes anti-piratage.

Cas par cas, il peut arriver qu'un petit nombre de CD audio protégés contre le piratage ne puissent pas être écoutés. Pour exclure un défaut du lecteur, effectuez un test à l'aide d'un nouveau CD audio sans protection contre la copie.

En cas de problèmes avec des CD protégés contre la copie, la presse spécialisée conseille de les rendre au point de vente et de demander un CD audio sans protection anti-piratage.

La plupart des DVD démarrent automatiquement après fermeture du tiroir CD. Autrement lancer la lecture par le bouton 10 ▷ 11/44 ▷ PLAY.

Le menu DVD

Contrairement à la plupart des appareils du domaine audio et vidéo, c'est ici le disque du DVD qui détermine la commande du lecteur DVD. En chargeant le disque DVD, il apparaît en général un menu propre au DVD à partir duquel vous pouvez vous guider, par exemple, vers des chapitres précis ou fixer la langue. Nous pouvons vous citer seulement quelques exemples ici dans cette notice d'utilisation, la structure des menus DVD étant rarement identique. Vous trouverez souvent d'autres notes et remarques sur la pochette DVD ou dans les annexes correspondantes.

Utiliser le menu DVD

1. Afficher le menu DVD avec le bouton 35 MENU pendant la lecture.
2. Naviguer dans le menu à l'aide des flèches (36).
3. Valider le réglage avec Enter (52).

Pour certains menus DVD, vous pouvez aussi entrer des numéros.

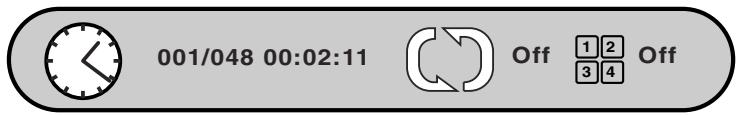

Affichages à l'écran

Des fonctions, que vous appelez à l'aide de la télécommande ou des boutons de l'équipement, s'affichent à l'écran comme symbole. Si une fonction n'est pas disponible, le signe d'interdiction s'affiche dans l'angle droit en bas de l'écran.

Choisir la langue / masquer et afficher les sous-titrages

Pour la plupart des DVD, il est possible de choisir, également pendant la lecture, une autre langue pour le texte parlé et les sous-titrages.

Pendant la lecture

• régler la langue et le type sonore avec 41 AUDIO.
• régler ou masquer la langue du sous-titrage avec 43 SUBTITLE.

Appuyer les boutons jusqu'à l'obtention du réglage souhaité. La fonction est donc sélectionnée quand l'affichage disparaît après 5 secondes.

Interrompre / arrêter la lecture

• Interrompre la lecture avec arrêt sur image : Appuyer sur 10 ▷■ ou 38 ■ PAUSE.
• Interrompre la lecture : Appuyer sur le bouton 9/50 ■ STOP. Note : Le disque DVD continue de tourner encore quelques instants et le lecteur DVD enregistre la dernière position. Vous pouvez donc...

... poursuivre la lecture à l'endroit où vous l'avez interrompue avec le bouton 10 ▷ 11/44 ▷ PLAY

ou l'arrête

... à l'aide du bouton 9/50 STOP.

Lecture en mode ralenti

1. Appuyer sur le bouton 47 STEP SLOW pendant la lecture. L'image se fige. Affichage:
2. Appuyer à nouveau sur le bouton 47 STEP SLOW. Le film défile image par image.
3. Revenir à la vitesse de lecture normale avec 44▶ PLAY.

Avance lente / retour lent de la lecture

1. Pendant la lecture, appuyer d'abord sur 47 STEP SLOW, puis sur 49 ou

Le film défile deux fois moins vite que la normale. Affichage : ou 1.

1. Appuyer à plusieurs reprises sur le bouton 49▶ ou

La vitesse de lecture se modifie d'un 1 / 4(2 / 2) - 1 / 8 ( 3 / 3 ) - 1 / 2(1 / 1)...

Revenir au mode de lecture normale avec le bouton PLAY.

Avance / retour rapide

1. Pendant la lecture, appuyer sur 49 ou Le film avance ou recule deux fois plus vite. Affichage : ou 1.
2. La vitesse de lecture (rapide) x 4 - x 8 - x 16 - x 30 - x 60 (>>6 / 6) - x2(>>1 / 1)... change à chaque pression du bouton.
3. Revenir à la vitesse de lecture normale avec ▶ PLAY.

Chapitre précédent et chapitre suivant

1. Pendant la lecture, à l'aide du bouton 39▶/↓, retourner au chapitre précédent ou avancer au suivant.

Fonctions particulières DVD

Note!

Tous les DVD n'assistant pas toutes les fonctions.

L'utilisation peut également varier d'un DVD à un autre.

Sélection des titres

Pour nombre de DVD, vous pouvez appeler par 53 TITLE un menu des titres et en selectionner un en particulier.

Vers titres / chapitres / temps cible

1. Appuyer sur le bouton 56 DVD DISPLAY pour la lecture.

Le menu du visuel s'affiche :

1. À l'aide de flèches /, sélectionner un des champs Titres / Chapitres / Temps (Temps : voir exemple ci-dessous).
2. Régler la valeur désirée par les touches numériques 0...9 (60). Vous pouvez sélectionner le titre et le chapitre également à l'aide des flèches /.
3. Appuyer sur le bouton 52 ENTER. La lecture commence à l'endroit souhaité.
4. Masquer à nouveau le menu du visuel avec 56 DVD DISPLAY.

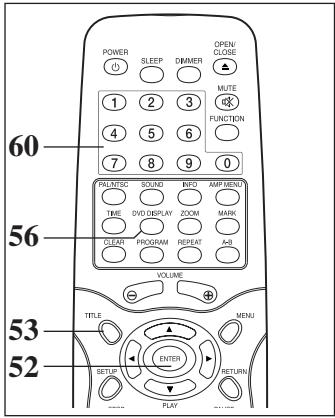

Exemple d'une entrée du temps

La veille, vous avez arrêté de visionner un film DVD après une heure et vous désirez le voir maintenant à partir de cette scène. Marche à suivre :

1. Démarrer le film au début.
2. Appuyer sur le bouton 56 DVD DISPLAY. Affichage:

1. Appuyer 2 fois sur la flèche ▶ pour sélectionner le champ du temps.
2. À l'aide des touches numériques, introduire l'heure à laquelle le film doit démarrer. Dans cet exemple, 1 heure, c'est-à-dire 010000 (01 heure, 00 minutes, 00 secondes).
3. Appuyer sur 52 ENTER. La lecture commence à l'endroit souhaité.
4. Masquer à nouveau le menu du visuel avec 56 DVD DISPLAY.

Les autres fonctions du menu DVD sont décrites à la page 34.

Activer la fonction de répétition

Appuyer à nouveau sur le bouton 33 REPEAT pendant la lecture. Vous pouvez ainsi désirer les fonctions suivantes :

• Affichage Off = pas de répétition
• Affichage Chapter = répétition du chapitre en cours
• Affichage Title = répétition du titre en cours
• Affichage Disc = répétition du disque DVD complet.

La fonction répétition reste activée jusqu'à désactivation.

Désactiver le mode répétition

Appuyer 5 fois sur le bouton 33 REPEAT pendant la lecture. L'indicateur « Off » s'affiche.

Les affichages disparaissent après 5 secondes.

Répétition d'une scène (multiple)

1. Pendant la lecture : Appuyer sur le bouton 32 A-B au début de la scène que vous désirez revoir.
2. Appuyer de nouveau sur le bouton 32A-B à l'issue de la scène. Elle se répète autant de fois que vous appuyez sur 32 A-B.

La scène que vous fixez avec le bouton 32 A-B doit se situer à l'intérieur d'un chapitre / piste audio. Si la fonction n'est pas disponible sur le DVD, le signe d'interdiction s'affiche.

Marqueur

Placez, à l'aide de MARK (30), jusqu'à 5 marques, similaires à un marque-page dans un livre, pour un repérage rapide des scènes.

Placer le marqueur

1. Appuyer sur le bouton MARK (30) pendant la lecture. Affichage: A
2. Placer la première marque avec 52 ENTER. Affichage: A1

Placer d'autres marques

1. Appuyer sur le bouton MARK (30) pendant la lecture. Affichage: 1
2. Chaque pression du bouton 52 ENTER place une marque supplémentaire. Par exemple, les 5 marques : 1 2 3 4 5

Aiguiller sur une marque

1. Appuyer sur le bouton MARK (30) pendant la lecture.
2. Sélectionner la position du marqueur souhaitée avec les flèches /.
3. Lancer la lecture à partir de la marque avec ▶ PLAY.

Effacer la marque

1. Appuyer sur le bouton MARK (30) pendant la lecture.
2. Sélectionner la position du marqueur souhaitée par les flèches /.

Effacer la marque avec CLEAR.

Vous pouvez afficher et masquer l'indicateur 12345 avec le bouton MARK (30) sans effacer les marques.

Elles s'effacent toutes

• en retirant le disque DVD du tiroir ou lors d'une mise hors tension du lecteur.

Tous les DVD n'assistant pas la fonction du marqueur.

Agrandir l'extrait d'image (possible aussi pour l'arrêt sur image)

Appuyer sur le bouton ZOOM.

L'indicateur 2X Zoom « s'affiche. Le centre de l'image s'agrandit 2 plus.

Une image sommaire s'affiche dans un cadre en haut à gauche pour l'extrait d'image.

• Vous pouvez déterminer à l'aide des flèches la position de l'extrait zoomé.
• Appuyer à nouveau sur le bouton 31 ZOOM pour placer l'agrandissement en «4X Zoom» - «8X Zoom». Appuyer de nouveau sur 31 ZOOM pour revenir à l'image normale.

Changer la prise de vue (ANGLE)

Certains films représentent des scènes individuelles qui ont été enregistrées simultanément sous des angles différents. Si une telle scène défile sur le disque DVD, le symbole « caméra » s'affiche avec son numéro.

• Appuyer à plusieurs reprises sur le bouton 45 ANGLE pour positionner chaque caméra.

L'affichage disparaît après 5 secondes.

Possibilités de réglage sonore

Désactiver le son (valable aussi pour les CD vidéo et audio)

• Activer ou couper le son à l'aide du bouton 26 ※ MUTE. Le symbole ※ s'affiche pour un son désactivé.

Effet sonore en 3D (uniquement pour les CD radio et audio)

• Appuyer à plusieurs reprises sur le bouton 58 SOUND pour choisir différents effets sonores en 3D.

Indicateur du temps

Une pression répétée du bouton 57 TIME fournit les informations suivantes :

TITLE TIME

Durée du titre

TITLE REM TIME

Durée restante du titre

CHAPTER TIME

Durée du chapitre

CHAPTER REM TIME

Durée restante du chapitre

DISK TIME

Durée du CD

DISK REM TIME

Durée restante du CD

TRACK TIME

Durée du titre

DISK REM TIME

Durée restante du titre

Piloter le DVD par le menu à l'écran

Modifiez les configurations de la lecture et des langues par le menu à l'écran, pendant la lecture d'un disque DVD.

Préparation

Lancer la lecture DVD.

1. Afficher le menu à l'écran :

Appuyer sur 56 DVD DISPLAY.

1. Afficher la suite du menu à l'écran : Appuyer plusieurs fois sur la flèche

1. Sélectionner le champ:

Appuyer sur les flèches ← / →.

La partie modifiable du champ est encadrée.

1. Sélectionner:

Actionner les flèches / ou les touches numériques 0...9 (60) pour indiquer l'heure.

1. Valider la sélection:

Appuyer sur le bouton 52 ENTER.

1. Masquer le menu:

Appuyer sur 56 DVD DISPLAY.

Titres

Si le disque DVD comprend plusieurs titres, vous pouvez en sélectionner un et le lancer directement (voir aussi page 30).

Chapitre

Sélectionner le chapitre et démarrer directement (voir aussi page 30).

Temps

Affichage de la durée de projection écoulée en heures, minutes, secondes. Certains DVD permettent l'entrée directe d'une durée cible à l'aide des touches numériques 0...9 (voir aussi page 30).

Fonction de répétition

Réglages possibles : Répétition d'un chapitre en cours («Chapter»), répétition d'un titre en cours («Title»), répétition du disque DVD entier («Disc»), pas de répétition («Off») (voir aussi page 31).

Sélectionner la langue du film disponible sur le DVD et le réglage sonore (voir aussi page 28).

Marqueur

Pourmettreun marquepage , placereune descinq positions parlesflèches et presser lebouton52ENTER. Un numero correspondanta la position1.....5s'affiche. Pourlancerla lecturea la positionselectionnee, actionnerlebouton44 PLAY(voiraussipage32).

Sous-titrages

Masquer le sous-titrage ou choisir la langue des sous-titres (voir aussi page 28).

Fonctions CD AUDIO

Les fonctions de base, telles que l'insertion, le lancement et l'arrêt d'un CD, ne se différencient pas entre un CD audio et un DVD (Cf. page 19).

Le chapitre suivant vous fait connaître les divergences relatives aux fonctions particulières et les attributs supplémentaires.

Votre téléviseur allumé, l'image suivante s'affiche lorsqu'vous lancer un CD :

Lancer directement un titre précis

• Entrer le numéro du titre avec les touches numériques 0...9 (60). La lecture du titre s'effectue tout de suite après son entrée.

Titre précédent et titre suivant

Titre suivant : Appuyer 2 fois sur 39

La lecture se poursuit au début du titre suivant.

Titre précédent: Appuyer 2 fois 39

Lors de la première pression sur le bouton, la lecture commence au début du titre en cours, par une nouvelle pression du bouton, elle commence au début du titre précédent.

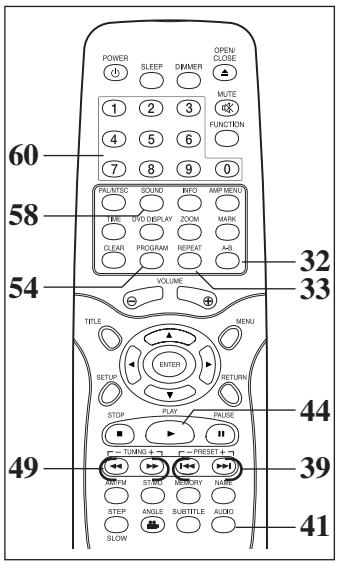

Avance / retour rapide

• Appuyer rapidement sur 49▶/▲ pour une vitesse de lecture rapide du titre. La vitesse se multiplie par 8. Revenir à la vitesse normale avec le bouton 44▶ PLAY.

Répetition du titre

• Appuyer 1 fois sur le bouton 33 REPEAT pendant la lecture. Les indicateurs suivants s'affichent :

Chapitre « s'affiche à l'écran et » REPEAT « sur le visuel.

Répétition du CD

• Appuyer 2 fois sur le bouton 33 REPEAT pendant la lecture. Les symboles suivants s'affichent :

Disc s'affiche à l'écran et REPEAT sur le visuel.

Désactiver le mode répétition

• Presser le bouton REPEAT 3 fois.

Le symbole Off « s'affiche à l'écran, l'affichage sur le visuel disparaît.

Répétition d'un passage

1. Appuyer sur le bouton 32 A-B au début du passage musical que vous pouvez répéter.

Les symboles suivants s'affichent :

» A-« s'affiche à l'écran et » REPEAT « sur le visuel.

1. Appuyer de nouveau sur le bouton 32 A-B à l'issue du passage musical.

Les symboles suivants s'affichent :

»A-B« s'affiche à l'écran et «REPEAT» sur le visuel.

Le passage musical se répète à chaque nouvelle pression du bouton 32 A-B.

Programmer la suite de titres

Comme pour la plupart des lecteurs de CD, vous pouvez aussi avec votre lecteur DVD fixer un besoin de titres et leur ordre dans un programme. La programmation exige la connexion et la mise sous tension d'un téléviseur.

1. Le cas échéant, arrêtez la restitution audio avec 50 ■.
2. Appuyer sur 54 PROGRAM.

Le menu du programme s'affiche : Vous voyez tous les titres de l'actuel CD dans le tableau de gauche.

1. Avec les flèches, sélectionner le numéro du prochain titre que vous pouvez écouter.
2. Valider avec 52 ENTER. Le numéro du titre s'affiche dans le tableau de droite.
3. Répéter les étapes 3 et 4 jusqu'à l'introduction de tous les titres désirés.
4. Pour lancer l'ordre des titres programmés, sélectionner le champ « à l'aide des flèches et appuyer sur 52 ENTER ou 44 PLAY.

• Pour effacer un titre de la liste de lecture, sélectionner ce titre à l'aide des flèches dans la liste des titres programmes et appuyer sur 52 ENTER.
• Pour tous les effacer, sélectionner « (poubelle) » à l'aide des flèches et appuyer sur 52 ENTER. Appuyer ensuite sur 54 PROGRAM pour revenir à l'écran du lecteur CD.

• Pour annuler la programmation, appuyer sur 54 PROGRAM.
• Pour annuler la lecture des titres programmés, presser le bouton 50 STOP. L'ordre des titres programmés demeure et peut être relancé à tout moment par le menu de programmation.
• Le programme s'efface automatiquement en retirant le disque DVD de son tiroir.

Les CD MP3

MP3 désigne la méthode de compression qui permet d'enregistrer sur un CD-R normal de 650 Mo une quantité musicale presque découpée et ce, avec une perte qualitative minimale.

Vous pouvez écouter avec votre lecteur DVD de tels CD MP3, toutefois veillez à observer les restrictions suivantes :

Il n'est pas possible de

• procède à une lecture rapide
• répéter un passage.

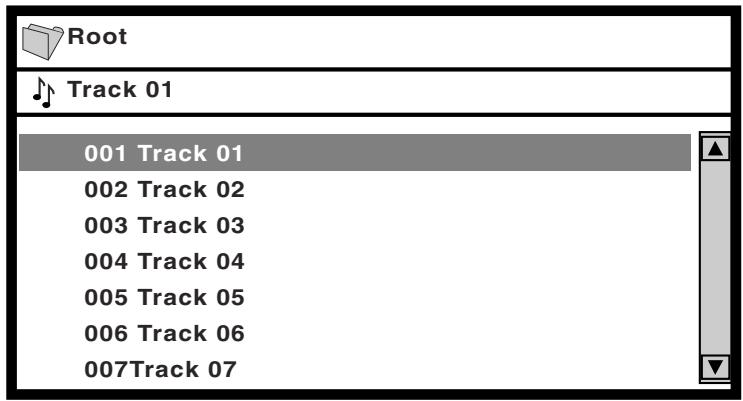

Choisir le titre et lancer la lecture

Les titres d'un CD MP3 peuvent être ordonnés dans une hiérarchie de classeurs ramifiée. Le contenu d'un CD-MP3, une fois introduit, peut être représenté par exemple sur votre téléviseur de la manière suivante :

• Appuyez sur 52 ENTER pour ouvrir un classeur. Le téléviseur indique le contenu du classeur - ici, la liste des titres.

Naviguer dans la liste des titres:

• en entrant le numéro du titre avec les touches numériques (60).

Le titre choisi se sélectionne par une barre.

Lancer le titre :

• Bouton 52 : ENTER.

La lecture des titres de la liste s'effectue du titre choisi au dernier titre.

Annuler la lecture:

• Bouton 50 STOP.

Choisir la radio et la bande

La radio connaît deux bandes (les domaines des ondes) :

FM Onde ultracourte (UKW), Lecture en mono et stéréo

AM Onde moyenne (MW), lecture en mono.

1. Quand la radio est allumée, appuyer à plusieurs reprises sur 3/27 FUNCTION jusqu'à l'affichage tout d'abord de « TUNER », puis de « FM » et de la fréquence réglée sur le visuel.
2. Pour commuter sur AM (amplitude modulée), appuyer de nouveau sur 3/27 FUNCTION ou 48 AM/FM.

Par une nouvelle pression de 48 AM/FM le tuner permute entre AM et FM.

1. Régler le son avec 58 SOUND.

Vous pouvez régler manuellement la fréquence de réception ou bien laisser la radio rechercher la prochaine station avec un signal suffisamment puissant.

Régler manuellement la station radio

Appuyer sur 49 / et relâcher le bouton.

Le visuel indique le changement progressif de la fréquence.

• Appuyer sur 49 « / » et maintenir le bouton enfoncé. La fréquence change jusqu'à l'obtention de la prochaine station. Pour enregistrer cette station, voir « Enregistrer la station radio actuelle ». Pour poursuivre la recherche, lâcher et appuyer de nouveau sur le bouton.

Afficher des informations via RDS

RDS (Radio Data System) est un système d'informations radiophoniques européen qui transmet par les ondes ultracourtes (UKW) des renseignements complémentaires, tels que les noms des stations radiophoniques par exemple.

Activer la fonction RDS avec le bouton 29 INFO.

Pour des stations qui émettent des données RDS, le nom de la station s'affiche donc sur l'écran. Vous pouvez afficher en plus le type de programme (PTY) par les flèches 36 /.

Mémoriser les stations radio

Note : Si une position est déjà occupée, elle sera écrasée lors de la mémorisation.

1. Régler les stations à enregistrer.
2. Appuyer sur le bouton 42 MEMORY. Le visuel indique FM (AM) 1 (le « 1 » clignote).
3. Le cas échéant, appuyer à plusieurs reprises sur le bouton 39 /▶▶▶ jusqu'à ce que le visuel indique, par clignotement, le numéro souhaité de la position d'enregistrement.
4. Appuyer sur le bouton 52 ENTER. Le visuel affiche brièvement «COMPLETE». La station est enregistrée.

Appeler la station radio mémorisée

1. Au besoin, appuyer à plusieurs reprises sur 6/39 /▶▶ jusqu'à l'obtention de la station souhaitée.
2. Ajuster la réception des ondes ultracourtes (FM): Soulever l'antenne de portée et la fixer, par exemple, au mur à l'aide d'une bande adhésive.
3. Si une diffusion stéréo FM est perturbée en raison d'un bruit de fond important, commutez-la sur « mono ». Bouton 46 ST/MO.
4. Pour améliorer la réception MW (PO), essayez différents emplacements de l'antenne cadre.

Attribuer des noms de station

Vous pouvez attribuer un nom à une station enregistrée. Il peut être de maximum 7 caractères. L'ensemble des signes se constitue des caractères alphabétiques de A à Z, des chiffres de 0 à 9, d'un espacement et de quelques signes particuliers.

1. Régler la station désirée.
2. Appuyer sur le bouton 40 NAME. Le visuel indique le numéro de la position d'enregistrement par un point, la première lecture du nom clignote.
3. Régler le signe désiré par les flèches 36 /
4. Appuyer sur la flèche 36 pour opérer la position destinée au caractère suivant.
5. Répéter les étapes 3 et 4 jusqu'à l'introduction complète de tous les signes.
6. Appuyer sur le bouton 52 ENTER. Le visuel affiche brièvement «COMPLETE». Le nom de la station est enregistrée.

S'endormir en musique

Aimez-vous vous endormir sur un fond de musique ? La fonction Sleep veille à la commutation automatique de l'appareil en veille après l'écoulement d'un temps précis de 2 heures, d'1 heure 30, d'1 heure, de 30 minutes ou de 10 minutes.

• Au besoin, appuyer plusieurs fois sur le bouton 61 SLEEP jusqu'à ce que l'heure de mise hors circuit souhaitée s'affiche sur le display.
• Pour arrêter la fonction, appuyer sur 61 SLEEP jusqu'à l'indication «SLEEP OFF» sur le visuel.

Nettoyer le boîtier

Utiliser uniquement un chiffon doux et légèrement humide pour le nettoyage du boîtier. N'utiliser en aucun cas des produits nettoyants agressifs, de l'alcool, des agents de dilution, de l'éther ou autre produit similaire pour le nettoyage. De tels produits peuvent endommager la surface de haute qualité du boîtier.

Nettoyage de vos DVD et CD

N'utiliser aucun détergent pour nettoyer vos DVD et CD! En cas de besoin, vous pouvez nettoyer les DVD et CD prudemment, du centre vers le bord, à l'aide d'un chiffon doux qui ne peluche pas. Tenez le CD entre l'index et le pouce de l'autre main.

Conseils pour l'emballage

Nos emballages sont fabriqués à base de matériel écologique et recyclable. Il s'agit en détail :

• d'un emballage extérieur en carton
• d'un conditionnement préformé en polystyrène (PS) plastifié sans HCFC
• de feuilles et de poches en polyéthylène (PE)
• de bandes de serrage en polypropylène (PP)

Si vous disposez d'assez d'espace chez vous, nous vous recommandons de conserver l'emballage au moins pendant la durée de la garantie. L'emballage d'origine de l'équipement est une protection suffisante au cas où vous devriez l'envoyer en réparation ou le remettre à un des services de réparation.

Si vous désirez jeter l'emballage, veillez à la protection de l'environnement.

Les piles et accumulateurs ne sont pas des déchets ouagers. Chaque consommateur est légalement tenu par la chance de porter les piles et accumulateurs, contenant ou non des distances toxiques, dans un centre de récapération de sa vie brute ou de son quartier ou bien dans le point de vente en 1948 d'une récapération ou élimination écologique. Prière de l'âtre les piles et les accumulateurs uniquement usagés !

*) symbolisés par: Cd = cadmium, Hg = mercure, Pb = plomb

Récupération de l'équipement

Si vous deviez ne plus utiliser l'équipement, l'association compétente pour l'élimination des déchets vous fournira les renseignements désirés relatifs aux mesures nécessaires de récupération appropriée. Pour de plus amples informations à ce sujet, consultez les pages des services de notre catalogue principal.

Que faire en cas de pannes...?

Des dérangements peuvent surgir pour tous les appareils électriques, mais il ne s'agit pas toujours d'une défaillance de l'appareil. La cause des dérangements vient la plupart du temps d'alimentations, de prises défectueuses ou d'erreurs lors du branchement. Veuillez vérifier les points suivants avant de consulter notre service après-vente :

Problème	Causes évientuelles	Solutions et conseils
Absence d'alimentation électrique.	L'appareil est coupé du secteur.	Vérifier le branchement du cable secteur. Essayer la prise avec un autre apparéil électrique.
Présence d'alimentation électrique mais l'appareil ne fonctionne pas.	Disque DVD non introduit.	Insérer un DVD ou CD audio. (Vérifier si le «DVD« ou «CD« s'allume sur le visuel)
Absence d'image.	Le télévisueur n'est pas réglé sur le signal DVD.	Régler le télévisueur conformément au mode d'emploi.
	Absence de connexion du cable video.	Vérifier le branchement du cable video.
	Le télévisueur n'est pas allumé.	Allumer le télévisueur.
Absence de son.	L'équipement raccardé à un cable audio n'est pas réglé sur le signal DVD.	Régler l' apparéil conformément au mode d'emploi.
	Absence de connexion du cable audio.	Vérifier le branchement du cable audio.
	L'équipement raccardé à un cable audio n'est pas allumé.	Allumer l' apparéil.
	La sortie audio numérique de l'équipement raccardé n'est pas correctement réglée.	Mettre le lecteur DVD hors tension, régler correctement la sortie audio numérique, allumer le lecteur DVD.
Mauvaise qualité de l'image.	DVD sale.	Nettoyer le DVD (page 43).
Absence de lecture DVD.	Disque DVD non introduit.	Insérer un DVD ou CD audio. (Vérifier si «DVD« ou «CD« s'allume sur le visuel).
	Le disque inséré n'est pas approprié.	Insérer un disque approprié. (Vérifier le type de disque, le système TV et le code régional).
	Le disque DVD est inséré à l'envers.	Retourner le DVD.
Absence de lectureDVD.	DVD inséré n'est pas centré.	Insérer le DVD, le centrer dans la glissière.
	DVD sale.	Nettoyer le DVD (page 43).
	Le téléviseur indique le menu setup.	Appuyer sur le bouton 51 SETUP pour éteindre le menu.
	Verrouillage parental allumé.	Effacer ou modifier le code de verrouillage (page 24).
La télécommande ne fonctionne pas.	La télécommande n'est pas dirigée dans la direction du lecteur DVD.	Diriger la télécommande sur le lecteur DVD dans un angle de 30 .
	Distance trop grande vers le lecteur DVD.	Rapprocher la télécommande jusqu'à 7 m du lecteur DVD.
	Un obstacle se trouve entre le téléviseur et le lecteur DVD.	Éliminer l'obstacle.
	Les piles de la télécommande sont épuisées.	Changer les piles (page 16).
L'équipment est hors fonction et émet un bourdonnement.	La connexion des haut-parleurs est court-circuitée.	Vérifier les connexions et remédier au court-circuit.
Les films « autogravés » ne peuvent être visionnés.	Le format video ne peut être lu que sur ordinateur. Le CD est doté d'une protection contre la copie	Convertir sur ordinateur le fichier du film et le graver en tant que CD video.
Le CD audio ne peut être écoute		Rendre le CD au commercant et en demander un sans protection contre la copie (voir aussi page 26).

Ne jamais essayer de réparer soit l'appareil défectueux - ou supposé défectueux. Vous pouvez mettre vos vies ou celle d'autres utilisateurs ultérieurs en danger : envoyez l'équipement en cas de dommage.

Répertoire des mots-clés

A-B 31

Passage

• repeter 31, 37

ANGLE 33

Agrandir l'extrait d'image 33

Affichages à l'écran 28

AUDIO 28

Haut-parleurs

• connecter 11
• installer 10
• régler 22,25

Info 41

Langue du film 35

Langue du menu 21

Lecture

• interrompre 28
• Retour rapide 36

- Avance rapide 36

• arrête 28

Marqueur 32

MARK 32

Menu DVD 27

Mode ralenti 29

Mot de passe 24

MP3 40

MUTE 17,33

Nettoyage 43

Nom de station 42

Piles 44

PROGRAM 38

Radio 41

Remise à zéro (Reset) 24

REPEAT 31

Répéter

Passage 31, 37

-CD37

• Titre 37,

RETURN 20

Série de titres

-effacer 38

-programmer38

Service en ligne 2

SETUP 20

Setup

• Audio 22
• Langues 21
• Verrouillage parental 24

-Visuel 21

Sortie numérique 21

Sortie audio numérique 21

Station radio

• régler 41

-enregister 42

Sous-titrages

-masquer 28

-afficher 28

SUBTITLE 28

Télécommande 16

Temps cible

-choisir 30

TITLE 30

Titre 26

-lancer directement 36

• précédent et suivant 36

-choisir 30

• repeter 37

Verrouillage parental 24

Volume 17

ZOOM 33

Données techniques

Récepteur (UKW - ondes ultracourtes)

Gamme de réception 87,5-108 MHz

Sensibilité 12 dB

Rapport signal-bruit 50 dB

Facteur de distorsion 0,5%

Séparation du canal vidéo 35 dB

Récepteur (PO)

Gamme de réception 520 - 1720 MHz

Sensibilité 80 dB

Rapport signal/bruit 35 dB

Facteur de distorsion 5 %

Sorties vidéo (à 75 ohms)

Vidéo 1,0 Vs-s

RGB 0,7 Vs-s

S-Video

Luminosité 1,0 Vs-s

Couleur 0,286 Vs-s

Amplificateur

Puissance (facteur de distorsion 1%)

Haut-parleurs (5 x) 50 W (6 ohms)

Caisson de basses 100 W (3 ohms)

Fréquence de transmission 20Hz - 20kHz

Rapport signal/bruit 60 dB

Séparation du canal 60 dB

Haut-parleur Hp. avant / central / arrière Caisson de basses

Impédance 6 ohms 3 ohms

Fréquence de transmission 150 - 20.000 Hz 45 - 250 Hz

Rendement 87 dB 86 dB

Borne du secteur 230V~ /50Hz

Puissance absorbée

Service 100 W

Eco 2W

Mesures (L/H/l) et poids

Lecteur DVD 430mm / 65mm / 328mm

Haut-parleurs

Hp. avant/arrière 100mm / 135mm / 105mm

Hp. central 250mm / 113mm / 122mm

Caisson de basses 222mm / 350mm / 280mm

Conditions ambiantes

Humidité rel 10% - 75%

L'équipement correspond aux normes européennes en vigueur: Sous-tension 73/23 EWG

Compatibilité électromagnétique 89/336 EWG
