Type de produit	Système de communication sécuritaire modulaire
Marque	ASCOM
Modèle	NIS ROAD
Catégorie	Système de communication d'urgence routière
Dimensions (ComNode)	Module rack 19 pouces, 1U (environ 44 x 483 x 250 mm)
Poids (ComNode)	Environ 5 kg
Alimentation	48 V CC ou PoE (Power over Ethernet) selon configuration
Consommation électrique	Inférieure à 50 W par module
Température de fonctionnement	-20 °C à +55 °C
Humidité relative	5 % à 95 % sans condensation
Interfaces réseau	ISDN S0, ISDN Uk0, GSM tribande, GSM-R, analogique a/b, VoIP (cuivre/fibre optique)
Fonctions principales	Appels d'urgence, dispatching radio, surveillance de bout en bout, intégration CCTV, messagerie vocale, SMS
Entrées numériques	Pour activation d'alarmes en cas de changement d'état
Connectique	RJ45, BNC, borniers, prises téléphoniques RJ11/RJ45
Protocoles pris en charge	SIP, OPC-DA, interfaces spécifiques client
Gestion	Téléconfiguration, distribution logicielle, surveillance permanente
Sécurité	Authentication, indépendance géographique, appels priorisés (urgence)
Entretien	Modules de test intégrés, génération de messages automatiques
Nettoyage	Aucun nettoyage spécifique requis ; maintenir l'enceinte propre et ventilée
Pièces détachées	Modules ComNode, interphones extérieurs, alimentations, cartes d'interface
Réparabilité	Conception modulaire, remplacement de cartes sur site
Accessoires inclus	Câbles de raccordement, manuel d'installation
Normes	CE, RoHS

FOIRE AUX QUESTIONS - NIS ROAD ASCOM

Comment installer le système NIS ROAD ?

L'installation doit être réalisée par un technicien qualifié. Le ComNode se monte en rack 19 pouces. Raccordez les câbles réseau (cuivre ou fibre optique) et les interphones. Configurer via l'interface de gestion centralisée. La téléconfiguration permet une mise en service rapide.

Quels types de réseaux sont supportés ?

NIS ROAD supporte ISDN S0, ISDN Uk0, GSM tribande, GSM-R, analogique a/b et VoIP (cuivre ou fibre optique). Il peut être raccordé à des réseaux privés ou publics.

Peut-on connecter des interphones existants ?

Oui, NIS ROAD est compatible avec les interphones extérieurs Ascom et les téléphones standard du marché. Plusieurs interphones peuvent être connectés sur une même ligne, avec une distance maximale de 8 km.

Comment activer une alarme ?

Les alarmes sont activées par les entrées numériques en cas de changement d'état (ex. ouverture de porte). Elles peuvent être visualisées sur l'interface graphique du poste de desserte ou signalées à un système de commande via OPC-DA.

Le système fonctionne-t-il en cas de panne réseau ?

Oui, il peut être configuré en redondance. La surveillance permanente des ComNode et des voies de transmission permet une intervention rapide. Des modules de test intégrés vérifient l'ensemble de la voie audio.

Comment intégrer des caméras CCTV ?

NIS ROAD intègre et pilote les systèmes de vidéosurveillance (CCTV) via des interfaces spécifiques. Il peut afficher les images sur les postes de desserte et déclencher des alarmes vidéo.

Quels sont les protocoles de communication utilisés ?

Les protocoles incluent SIP pour la VoIP, OPC-DA pour les systèmes de commande, et des interfaces propriétaires pour l'intégration de systèmes tiers.

Comment effectuer la maintenance à distance ?

La maintenance à distance est possible via la téléconfiguration et la distribution logicielle. Le système génère des messages automatiques vers un centre de maintenance en cas de dérangement. Les bornes peuvent être désactivées à distance lors de travaux.

Le système est-il compatible avec les radios TETRA ?

Oui, le module de dispatching radio (TETRA, Tetrapol) permet de convertir NIS ROAD en poste de dispatcher radio. Il supporte le Push-to-Talk et l'adressage fonctionnel.

Quelle est la durée de vie des composants ?

Les composants sont conçus pour une longue durée de vie en environnement industriel. La conception modulaire permet de remplacer facilement les cartes défectueuses. ASCOM propose des pièces détachées et un support technique.

MODE D'EMPLOI NIS ROAD ASCOM

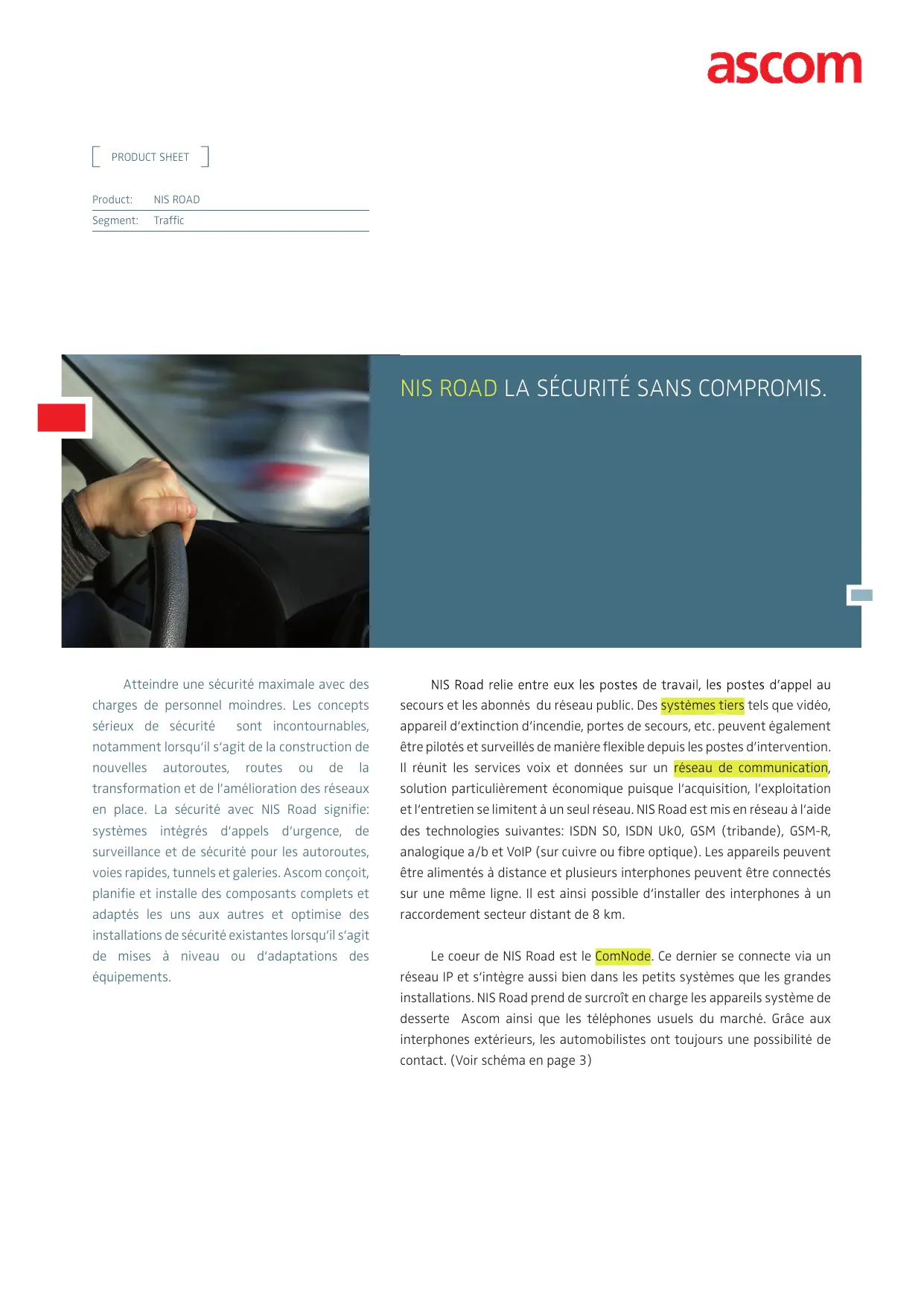

Atteindre une sécurité maximale avec des charges de personnel moindres. Les concepts sérieux de sécurité sont incontournables, notamment lorsqu'il s'agit de la construction de nouvelles autoroutes, routes ou de la transformation et de l'amélioration des réseaux en place. La sécurité avec NIS Road signifie : systèmes intégrés d'appels d'urgence, de surveillance et de sécurité pour les autoroutes, voies rapides, tunnels et galleries. Ascom conçoit, planifie et installe des composants complets et adaptés les uns aux autres et optimise des installations de sécurité existantes lorsqu'il s'agit de mises à niveau ou d'adaptations des équipements.

NIS Road relie entre eux les postes de travail, les postes d'appel au secours et les abonnés du réseau public. Des systèmes tiers tels que vidéo, appareils d'extinction d'incendie, portes de secours, etc. peuvent également être pilotés et surveillés de manière flexible depuis les postes d'intervention. Il réunit les services voix et données sur un réseau de communication, solution particulièrement économique puisque l'acquisition, l'exploitation et l'entretien se limitent à un seul réseau. NIS Road est mise en réseau à l'aide des technologies suivantes : ISDN S0, ISDN Uk0, GSM (tribande), GSM-R, analogique a/b et VoIP (sur cuivre ou fibre optique). Les appareils peuvent être alimentés à distance et plusieurs interphones peuvent être connectés sur une même ligne. Il est ainsi possible d'installer des interphones à un raccordement secteur distant de 8 km.

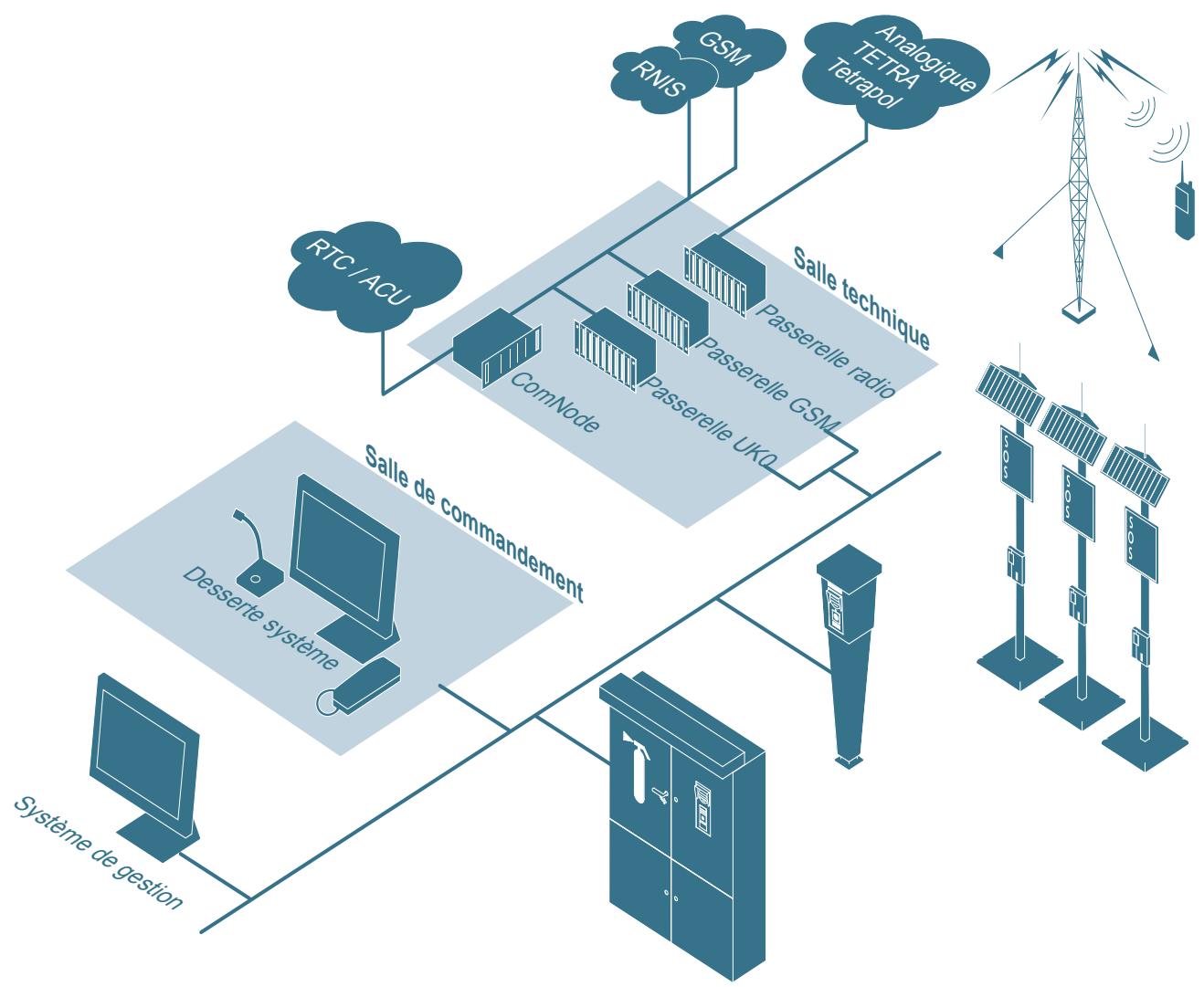

Le cœur de NIS Road est le ComNode. Ce dernier se connecte via un réseau IP et s'intègre aussi bien dans les petits systèmes que les grandes installations. NIS Road prend de surcroît en charge les appareils système de desserte Ascom ainsi que les téléphones usuels du marché. Grâce aux interphones extérieurs, les automobilistes ont toujours une capacité de contact. (Voir schéma en page 3)

Alarme au bon moment

Configuré via des entrées numériques, NIS Road active des alarmes en cas de changement d'état. Avec le module de téléaction, ces alarmes peuvent être visualisées ou contrôlées sur l'interface d'utilisation graphique de l'appareil de desserte de NIS Road ou signalées à un système de commande. Les systèmes de commande sont reliés par une interface OPC-DA, mais il est également possible d'intégrer sans autres des interfaces spécifiques des clients.

Le module de dispatching radio (TETRA, Tetrapol) permet de convertir NIS Road en un précieux poste de travail de dispatcher radio. Les téléphones ou appareils radio raccordés peuvent communiquer entre eux. Des propriétés spécifiques au média, comme le Push-to-Talk, ainsi que l'adressage fonctionnel sont également pris en charge.

Bonne conduite

NIS Road est piloté depuis un système central de gestion. La téléconfiguration et la distribution logicielle contribuent grandement à l'efficacité de la mise en service et de la maintenance. En cas de travaux sur les routes, les bornes d'appel peuvent, s'il le faut, être désactivées à distance. La surveillance permanente des ComNode, des voies de transmission et des terminaux permet une intervention rapide en cas de dérangement. Des modules de test intégrés assurent un contrôle fonctionnel intégral de toute la voie audio, du poste de desserte aux microphones et haut-parleurs des interphones. Grâce à la génération de messages automatiques à un système de commande ou à un centre de maintenance, NIS Road peut être intégré directement dans un système de gestion de niveau supérieur.

L'élément de base de la solution NIS Road

NIS a une structure modulaire. Les divers composants fonctionnels peuvent être assemblés à volonté et adaptations ainsi aux besoins précis des clients.

Interface utiliser graphique

Profils personnels

Exploitation locale, exploitation à distance et exploitation parallele

Adressage fonctionnel, rôles

Authentication et independance géographique

Affichage d'occupation en ligne

Appels priorisés (appels de secours/d'information)

Sélection logique de la destination

File d'attente

Meet me

Annuaire téléphonique

Radio analogue (PTT)

Intégration de la radio numérique (TETRA, Tetrapol)

Téléaction (surveillance et pilotage des points de données)

Surveillance du système de bout en bout (Fekon)

Intégration de système de commande et de système tiers via OPC

Intégration et pilotage CCTV

Enregistrement des conversations

Écoute après coup des communications (les 100 dernières communications par utiliser)

Service de messages succincts SMS

Messagerie vocale

Intégration et fonction de passerelle, réseaux privés ou publics (raccordements primaries ou de base), RNIS ou téléphonie analogique, VoIP (sur base SIP)

Possibilité d'installation redondante du système

Composants de gestion et de maintenance
