Type de produit	Table de mixage compacte professionnelle
Marque	MACKIE
Modèle	1402-VLZ PRO
Alimentation	120 Vca, 50/60 Hz, 25 Watts (version 220-240 V : fusible 250 mA)
Fusible	500 mA à fusion lente (5 x 20 mm) pour 120 V ; 250 mA pour 220-240 V
Consommation électrique	25 Watts
Entrées micro (voies 1 à 6)	6 x XLR femelle symétriques, avec alimentation fantôme +48 V
Entrées ligne (voies 1 à 6)	6 x Jack 6,35 mm symétriques (niveau d'instrument à ligne)
Entrées stéréo ligne (voies 7-14)	4 paires de Jack 6,35 mm symétriques (L/R), avec touche +4/-10 dB
Entrées Tape	2 x RCA asymétriques (sensibilité +6 dB)
Retours AUX stéréo	2 paires de Jack 6,35 mm symétriques (niveau ligne)
Sorties principales	2 x XLR symétriques (+28 dBu), 2 x Jack 6,35 mm symétriques (+22 dBu), 2 x RCA asymétriques
Sorties auxiliaires	2 x Jack 6,35 mm AUX SEND symétriques, 2 x Jack 6,35 mm ALT 3-4, 2 x Jack 6,35 mm CONTROL ROOM
Sortie casque	Jack 6,35 mm stéréo, niveau élevé
Égalisation	3 bandes : LOW (80 Hz, ±15 dB), MID (2,5 kHz, ±12 dB), HI (12 kHz, ±15 dB)
Filtre coupe-bas	75 Hz, 18 dB/octave (voies 1 à 6)
Alimentation fantôme	+48 V, activable par touche PHANTOM (voies 1 à 6)
Circuit VLZ	Très basse impédance, réduction du bruit et de la diaphonie
Indicateurs	VU-mètres à 12 LEDs (2 colonnes), LEDs de solo, mute, phantom, power
Entretien	Nettoyer avec un chiffon sec ; ne pas exposer à l'humidité
Sécurité	Mise à la terre obligatoire ; utiliser le cordon secteur fourni ; ne pas ouvrir
Garantie	2 ans limitée (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - 1402-VLZ PRO MACKIE

Comment régler les niveaux d'entrée sur la 1402-VLZ PRO ?

Utilisez la procédure de réglage des niveaux : placez le TRIM au minimum, enfoncez la touche SOLO et AFL/PFL, puis jouez la source. Réglez le TRIM pour que le VU-mètre indique environ 0 dB, sans dépasser +7 dB. Relâchez SOLO et répétez pour chaque voie.

Comment utiliser la fonction SOLO ?

Enfoncez la touche SOLO de la voie souhaitée. Le signal est alors envoyé aux sorties CONTROL ROOM et PHONES, et affiché sur le VU-mètre. Utilisez le mode PFL (touche enfoncée) pour le réglage des niveaux, ou AFL (relevée) pour le mixage.

Qu'est-ce que la touche MUTE/ALT 3-4 et comment l'utiliser ?

Cette touche a deux fonctions : MUTE coupe le signal de la voie vers le bus MAIN MIX ; ALT 3-4 achemine le signal vers les sorties ALT 3 et 4, permettant un sous-groupage ou un routage multipiste. Pour l'utiliser, enfoncez la touche et connectez les sorties ALT 3-4 à votre équipement.

Comment connecter un processeur d'effets en parallèle ?

Reliez la sortie de l'effet aux entrées AUX RETURN (stéréo). Utilisez les boutons AUX SEND de la voie pour envoyer une partie du signal vers l'effet. Réglez le niveau avec le bouton AUX RETURN correspondant. Le signal traité est mélangé au bus MAIN MIX.

Comment activer l'alimentation fantôme ?

Enfoncez la touche PHANTOM située sur la face arrière. La LED PHANTOM s'allume. Cela fournit +48 V sur les entrées micro des voies 1 à 6. Attention : ne pas connecter de micro ou instrument asymétrique lorsque l'alimentation fantôme est activée.

Comment utiliser les sorties ALT 3-4 pour l'enregistrement multipiste ?

Connectez les sorties ALT 3 et 4 à votre enregistreur. Enfoncez la touche MUTE/ALT 3-4 des voies à envoyer. Les signaux sont alors routés vers ces sorties. Vous pouvez diviser le signal avec des câbles en Y pour alimenter plusieurs pistes.

Comment configurer un retour de scène (monitor) avec AUX SEND 1 ?

Assurez-vous que la touche AUX 1 SELECT est relevée (mode pré-Fader). Utilisez le bouton AUX 1 de la voie pour régler le niveau envoyé à la sortie AUX SEND 1. Reliez cette sortie à l'amplificateur du retour de scène. Le niveau global est contrôlé par le bouton AUX 1 MASTER.

Que faire si une voie ne fonctionne pas ?

Vérifiez d'abord que la touche MUTE/ALT 3-4 est dans la bonne position et que le Fader est monté. Déconnectez les appareils des inserts (voies 1-6). Testez la même source sur une autre voie. Si le problème persiste, contactez un centre agréé Mackie.

Quel type de fusible utiliser et comment le remplacer ?

Pour 120 V, utilisez un fusible à fusion lente de 500 mA (5 x 20 mm). Pour 220-240 V, utilisez 250 mA. Débranchez le cordon, tirez le support du fusible sous l'embase secteur, remplacez-le. Si deux fusibles grillent, consultez un technicien.

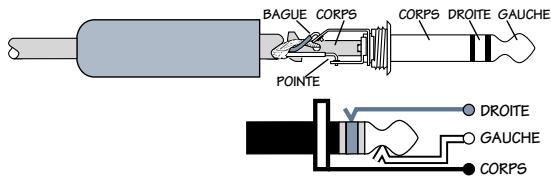

Comment brancher un casque sur la 1402-VLZ PRO ?

Branchez votre casque sur la prise PHONES (Jack 6,35 mm stéréo). Tournez le bouton CTL ROOM/SUBMIX complètement à gauche avant de brancher, puis augmentez progressivement. Attention : le niveau peut être très élevé, protégez votre ouïe.

MODE D'EMPLOI 1402-VLZ PRO MACKIE

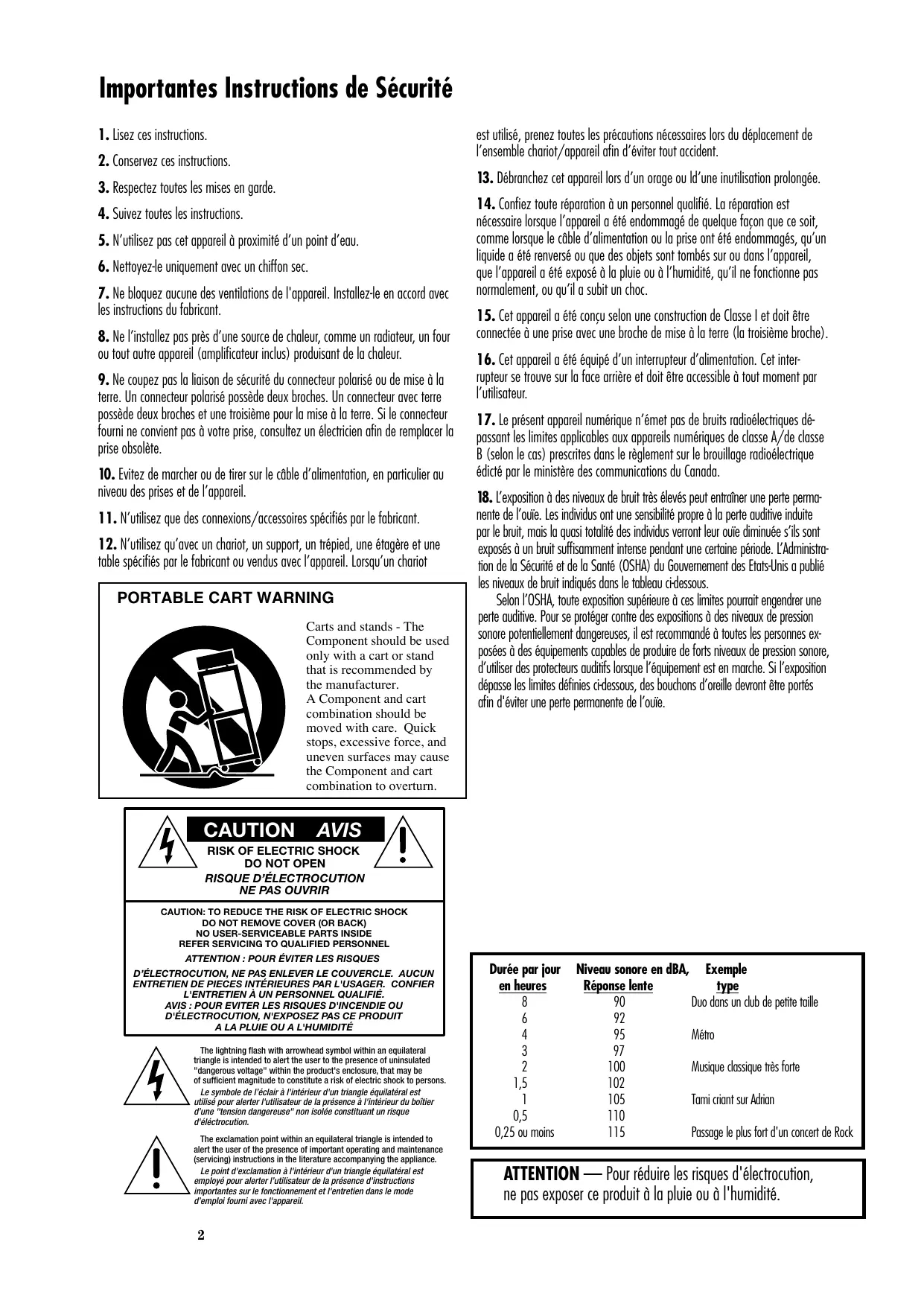

Importantes instructions de sécurité

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respectez toutes les mises en garde.
4. Suivez toutes les instructions.
5. N'utilise pas cet appareil à proximité d'un point d'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez aucune des ventilations de l'appareil. Installez-le en accord avec les instructions du fabricant.
8. Ne l'installez pas près d'une source de chaleur, comme un radiateur, un four ou tout autre appareil (amplificateur inclus) produit de la chaleur.
9. Ne coupez pas la liaison de sécurité du connecteur polarisé ou de mise à la terre. Un connecteur polarisé possède deux broches. Un connecteur avec terre possède deux broches et une troisième pour la mise à la terre. Si le connecteur fourni ne convient pas à votre prise, consultez un électricien afin de remplacer la prise absolte.
10. Évitez de marcher ou de tirer sur le câble d'alimentation, en particulier au niveau des prises et de l'appareil.
11. N'utilisez que des connexions/accessoires spécifiés par le fabricant.
12. N'utilise qu'avec un chariot, un support, un trépied, une étagère et une table spécifique par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est utilisé pour alerter l'utilisateur de la présence à l'intérieur du boîtier d'une "tension dangereuse" non isolée, constituant un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est employé pour alerter l'utilisateur de la présence d'instructions importantes sur le fonctionnement et l'entretien dans le mode d'emploi fourni avec l'appareil.

est utilisé, prenez toutes les précautions nécessaires lors du déplacement de l'ensemble chariot/appareil afin d'éviter tout accident. 13. Débranche cet appareil lors d'un orage ou d'une inutilisation prolongée. 14. Confiez toute réparation à un personnel qualifié. La réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, comme lorsque le câble d'alimentation ou la prise ont été endommagés, qu'un liquide a été renversé ou que des objets sont tombés sur ou dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement, ou qu'il a subi un choc. 15. Cet appareil a été conçu selon une construction de Classe I et doit être connecté à une prise avec une broche de mise à la terre (la troisième broche). 16. Cet appareil a été équipé d'un interrupteur d'alimentation. Cet interrupteur se trouve sur la face arrière et doit être accessible à tout moment par l'utilisateur. 17. Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe A/de classe B (selon le cas) prescrites dans le règlement sur le brouillage radioélectrique édité par le ministère des communications du Canada. 18. L'exposition à des niveaux de bruit très élevés peut entraîner une perte permanente de l'ouïe. Les individus ont une sensibilité propre à la perte auditive induite par le bruit, mais la quasi-totalité des individus verront leur ouïe diminuée s'ils sont exposés à un bruit suffisamment intense pendant une certaine période. L'administration de la Sécurité et de la Santé (OSHA) du Gouvernement des États-Unis a publié les niveaux de bruit indiqués dans le tableau ci-dessous.

Selon l'OSHA, toute exposition supérieure à ces limites pourrait engendrer une perte auditive. Pour se protéger contre des expositions à des niveaux de pression sonore potentiellément dangereuses, il est recommandé à toutes les personnes exposées à des équipements capables de produire de forts niveaux de pression sonore, d'utiliser des protecteurs auditifs lorsque l'équipement est en marche. Si l'exposition dépasse les limites définies ci-dessous, des bouchons d'oreille devront être portés afin d'éviter une perte permanente de l'ouie.

Durée par jour en heures	Niveau sonore en dBA, Réponse lente	Exemple type
8	90	Duo dans un club de petite traille
6	92
4	95	Métro
3	97
2	100	Musique classique très forte
1,5	102
1	105	Tami criant sur Adrian
0,5	110
0,25 ou moins	115	Passage le plus fort d'un concert de Rock

ATTENTION — Pour réduire les risques d'électrocution, ne pas exposer ce produit à la pluie ou à l'humidité.

Même si vous ne lisez jamais les modes d'emploi, tout ce que nous vous demandons, c'est de lire cette page avant d'utiliser la console 1402-VLZ PRO. Vous nous remercierez!

Procédure de réglage des niveaux

Mise en garde: Ne réglez pas les niveaux en vous servant du dernier truc consistant à augmenter le niveau jusqu'à ce que la Led d'échéance s'allume, pour ensuite le réduire. Lorsqu'une Led d'échéance s'allume sur un mélangeur Mackie, l'échéance est imminent. Nous avons travaillé d'arrache-pied afin de vous offrir un meilleur système avec moins de bruit et une plus grande capacité de surcharge.

Réglage des niveaux

Pour les six premières voies, il n'est pas nécessaire d'écouter le signal de sortie pour trouver le niveau optimal. Si toutefois vous souhaitez le faire, connectez un casque au Jack PHONES, puis régalez le Fader CTL ROOM/SUBMIX au quart de sa course. Suivez ces étapes pour chacune des voies :

1. Placez les réglages du Fader et des boutons TRIM et AUX SEND au minimum.
2. Réglez les boutons de la section EQ sur leur position centrale.
3. Connectez la source du signal à l'entrée.
4. Enoncez la touche SOLO.
5. Enoncez la touche AFL/PFL. La led verte LEVEL SET s'allume alors.
6. Jouez quelque chose sur l'entrée sélectionnée (un instrument, un chant, un signal ligne, un lecteur de CD, de cassettes, etc.). Assurez-vous que le volume de la source est celui que vous allez utiliser.
7. Réglez le bouton TRIM de la voie afin que le VU-mètre s'allume jusqu'aux environns de "0", et jamais au-dessus de +7
8. Si nécessaire, modifie l'égalisation et recommencez à l'étape 7.
9. Relâchez la touche SOLO de la voie.
10. Répétez pour chacune des voies 1 à 6.

Éléments complémentaires

Pour une qualité sonore optimale, le Fader de la voie et les Faders MAIN MIX doivent être réglés sur leur repère de gain unitaire "U".

Réduisez toujours les réglages MAIN MIX et CTL ROOM/SUBMIX au maximum avant d'établir les connexions vers ou depuis votre 1402-VLZ PRO.

Placez vos amplificateurs hors tension en premier. Lors de la mise sous tension, placez les amplificateurs sous tension en dernier.

Conservez la boîte d'emballage! Vous risquez d'en avoir besoin un jour, et cela vous évite d'avoir à racheter un autre emballage.

Utilisation directe

En présumant que vous possédez un micro et un clavier, commençons sur-le-champ :

1. Connectez le micro dans l'entrée MIC de la voie 1.
2. Mettez la 1402-VLZ PRO sous tension.
3. Suivez la procédure de réglage des niveaux ①.
4. Reliez les sorties MAIN OUT (XLR, RCA ou Jack 6,35 mm) à l'amplificateur.
5. Reliez les enceintes à l'amplificateur et mettez-le sous tension.
6. Réglez le Fader de la voie sur le repère “U” et le Fader MAIN MIX au quart de sa course.
7. Chantez!
8. Reliez le clavier à la voie stéréo 7-8.
9. Placez le Fader de cette voie sur le repère “U”.
10. Jouez et chantez!

Veuillez noter votre numéro de série ci-dessous pour référence ultérieure (assistance technique, retour en atelier, etc.):

Date d'achat :

Merci d'avoir besoin de la console de mixage professionnelle compacte 1402-VLZ PRO Mackie. Elle est équipée du nouveau préampli micro de qualité professionnelle XDR™ Extended Dynamic Range, mettant à votre disposition :

• Une plage de gain étendue (0 à 60 dB).
• La capacité de recevoir des signaux de niveau ligne de +22 dBu.
• Une plage dynamique de 130 dB.
• Moins de 0,0007 % de distorsion (20 Hz à 20 kHz).
• Un circuit offrant une réjection à toute épreuve des fréquences radio.

Maintenant que vous avez votre 1402-VLZ PRO, ce mode d'emploi va vous permettre d'exploiter son potentiel.

Comment utiliser ce mode d'emploi

Nous savons qu'il vous tarde d'essayer la 1402-VLZ PRO. Pour cette raison, la première section de ce mode d'emploi, après la table des matières, présente les plans de câblage pour les applications de scène et d'enregistrement. Vous trouvez ensuite une description détaillée des éléments de cette console.

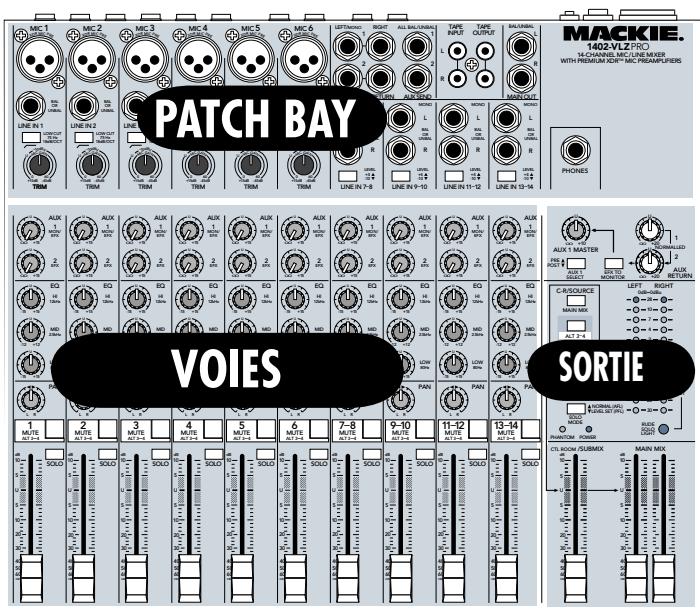

Les fonctions de la 1402-VLZ PRO sont décrites dans l'ordre dans lequel elles sont disposées. Comme la console possède trois zones distinctes, la description est divisée en trois sections.

1. PATCH BAY: Le Patch Bay sur le dessus et à l'arrière de la console.
2. VOIES : Les dix voies à gauche.
3. SECTION DE SORTIE : La section de sortie à droite.

Dans ces sections, vous trouverez des illustrations numérotées avec chaque fonction. Repérez le numéro de la fonction et lisez le paragraphe correspondant.

Vous trouverez aussi des renvois à ces fonctions numérotées dans le texte. Par exemple, si vous voyez “Pour réaliser vos propres câbles : 5”, trouvez tout simplement ce numéro dans le mode d'emploi pour en savoir plus.

Enfin, vous trouvez des numéros de fonction ressemblant à ceci : 26. Ces numéros vous renvoient à des informations pertinentes.

Cette icône indique que les informations données sont très importantes ou uniques à la 1402-VLZ PRO. Prenez le temps de les remarquer.

et essayez de les retenir. Interrogation à la fin...

Cette icône vous indique que nous vous donnons des explications plus poussées et des astuces sur la fonction. Ces explications sont en général très utiles pour

l'utilisation du produit.

Section sur les connecteurs

L'annexe A traite des connecteurs : XLR, connecteurs symétriques, asymétriques et les connecteurs hybrides spéciaux.

Le glossaire: un paradis pour les néophytes

Le "Glossaire" est un petit dictionnaire simple expliquant les termes audio. Si les termes "écritage", "bruit de fond" ou "asymétrique" ne vous disent rien, consultez le glossaire pour obtenir une explication rapide de ces termes.

Cette section traite de certains concepts obscurs de l'utilisation des micros, des installations fixes, de la mise à la masse, de l'utilisation de lignes symétriques ou asymétriques. Même les professionnels peuvent apprendre quelque chose.

Table des matières

1 Procédure de réglage des niveaux 35 Plans de câblage 6 3 1402-VLZ PRO - Description du Patch Bay....... 10

4 Entrées micro 10 5 Alimentation fantôme 10 6 Entrées ligne 11 Filtre coupe-bas LOW CUT 11 Bouton TRIM 11 83 Touche +4 / - 10 11 9 Entrées ligne stéreo 12 10 Effets : en série ou en parallèle ?............ 12 1 Connecteurs INSERT 13 12 Connecteurs AUX RETURNS 13 13 Entrées TAPE IN. 14 14 Sorties XLR MAIN OUT 14 15 Touche MAIN OUTPUT LEVEL 15 16 Sorties Jack 6,35 mm MAIN OUT. 15 17 Sorties TAPE OUTPUT 15 18 Embase casque. 16 19 Sorties ALT 3 et 4 16 20 Sorties CONTROL ROOM 16 2 Sorties AUX SEND 1 et 2. 16 22 Embase secteur 17 23 Fusible 17 24 Interrupteur secteur 17 25 Touche PHANTOM 17

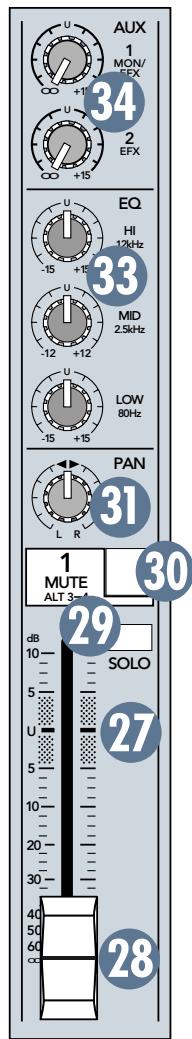

26 Description des voies 18

27 "U" pour gain unitaire 18 28 Fader 18 29 Touche SOLO. 18 30 Touche MUTE/ALT 3-4. 18 31 Bouton PAN 19 32 Niveau constant 19 33 Égaliseur 3 bandes. 19 34 Boutons AUX SEND 20

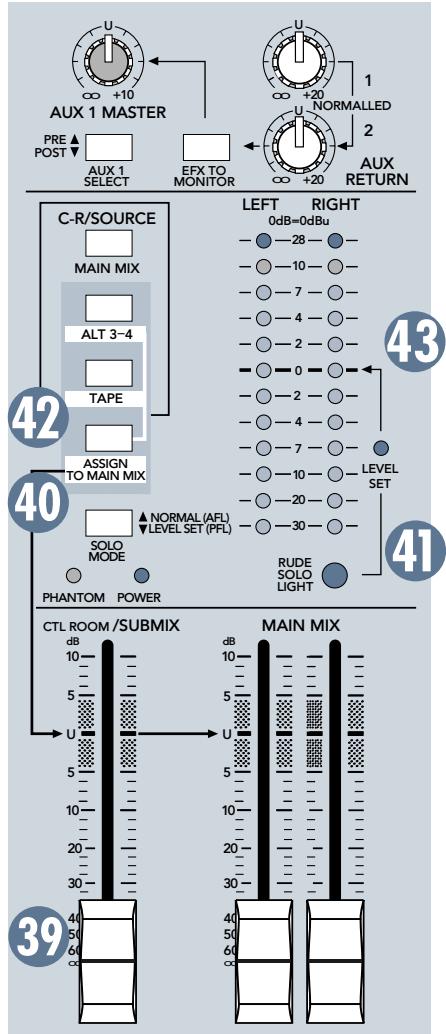

Description de la section de sortie 21 36 Fader MAIN MIX 21 ⑦ Circuit VLZ 21 38 Section SOURCE 21 39 Fader CTL ROOM/SUBMIX. 22 40 Touche SOLO MODE: AFL/PFL 22 41 Led RUDE SOLO LIGHT 22 42 Touche ASSIGN TO MAIN MIX 23 43 VU-mètres 23 44 Connecteurs AUX 24 45 Touche AUX 1 SELECT. 24 46 Bouton AUX 1 MASTER 24 Boutons AUX RETURNS 24 48 Touche EFX TO MONITOR 25 49 Normalisation des entrées 25 Modifications. 25 1402-VLZ PRO - Synoptique 26 52 Schema de structure du gain 27 Characteristiques techniques. 28 54 Informations d'entretien 29

Annexe A: Connexions 30 Feuille de piste 33 Mot de la fin 34 1402-VLZ PRO - Garantie limitée. 35

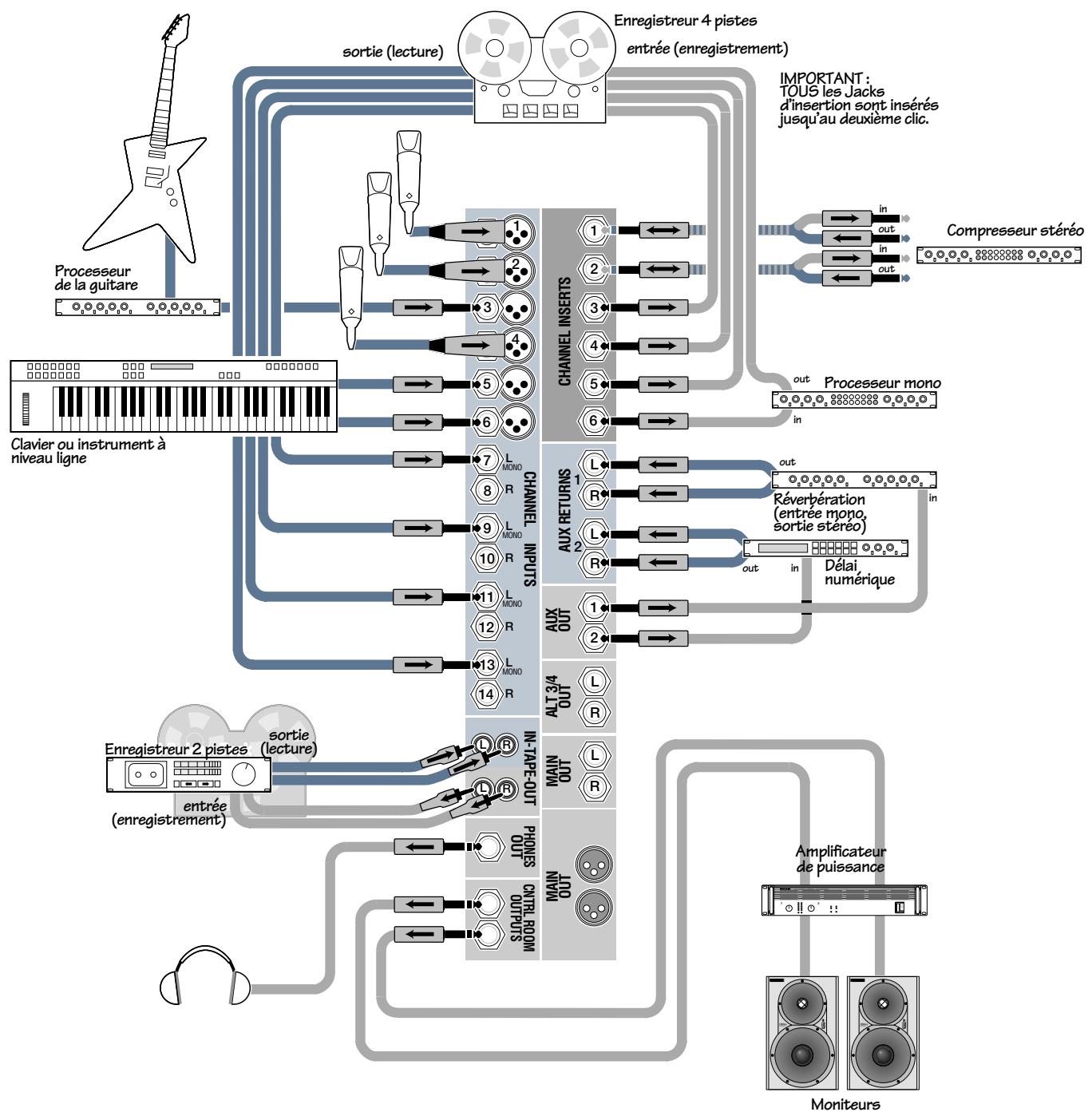

2 Plans de cablage

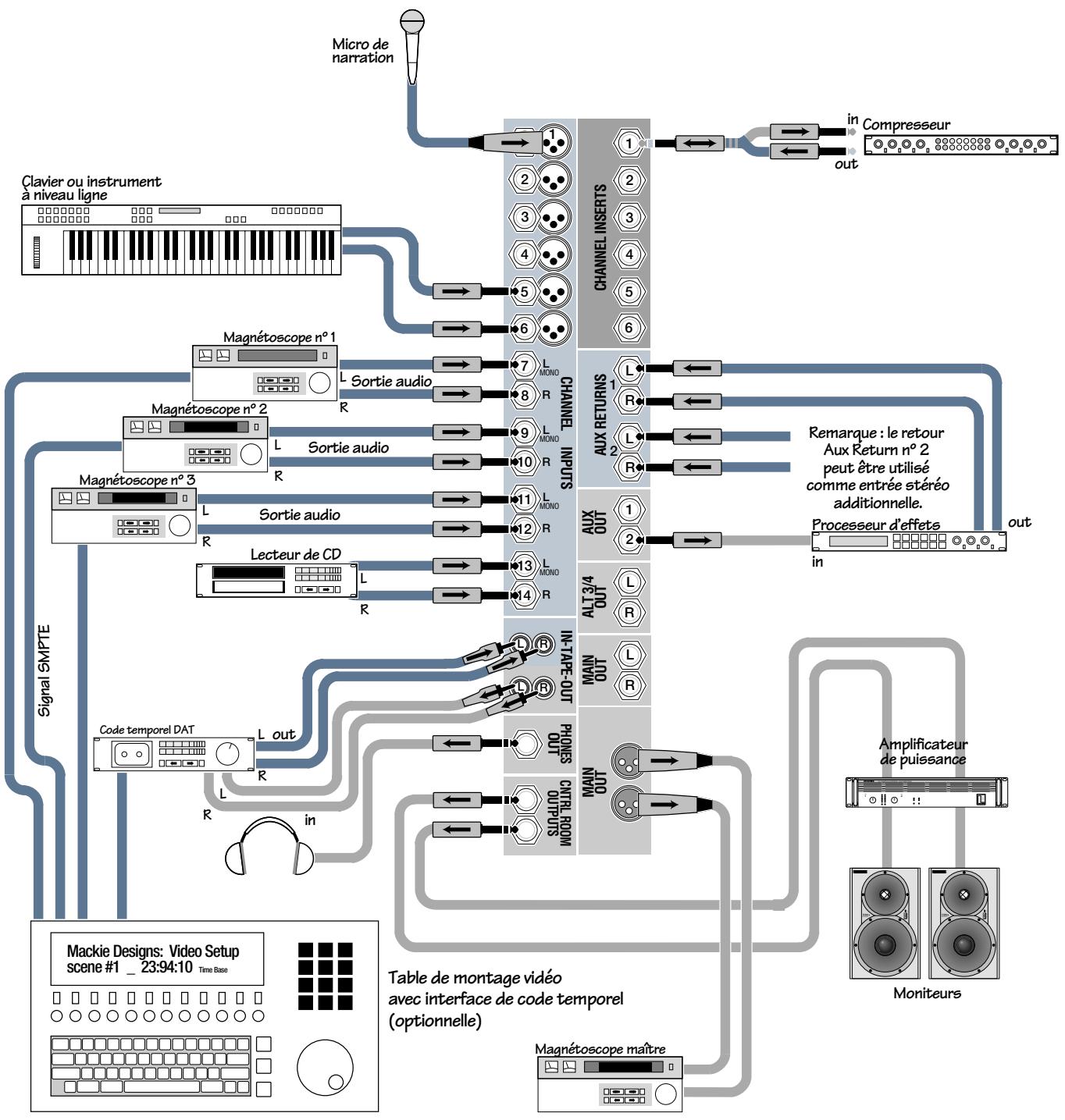

Utilisation en enregistrement 4 pistes/mixage 2 pistes

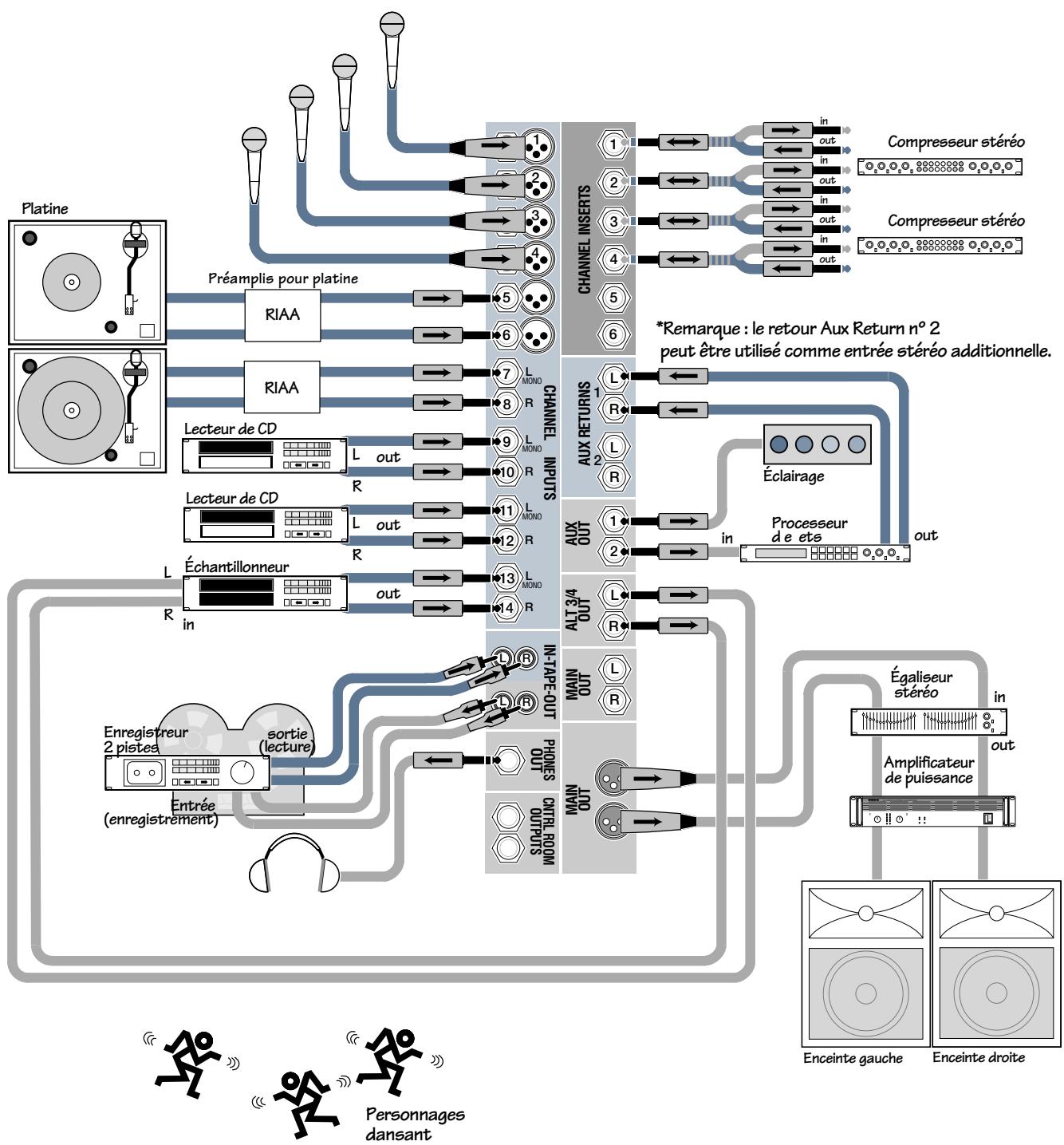

Utilisation en configuration DJ

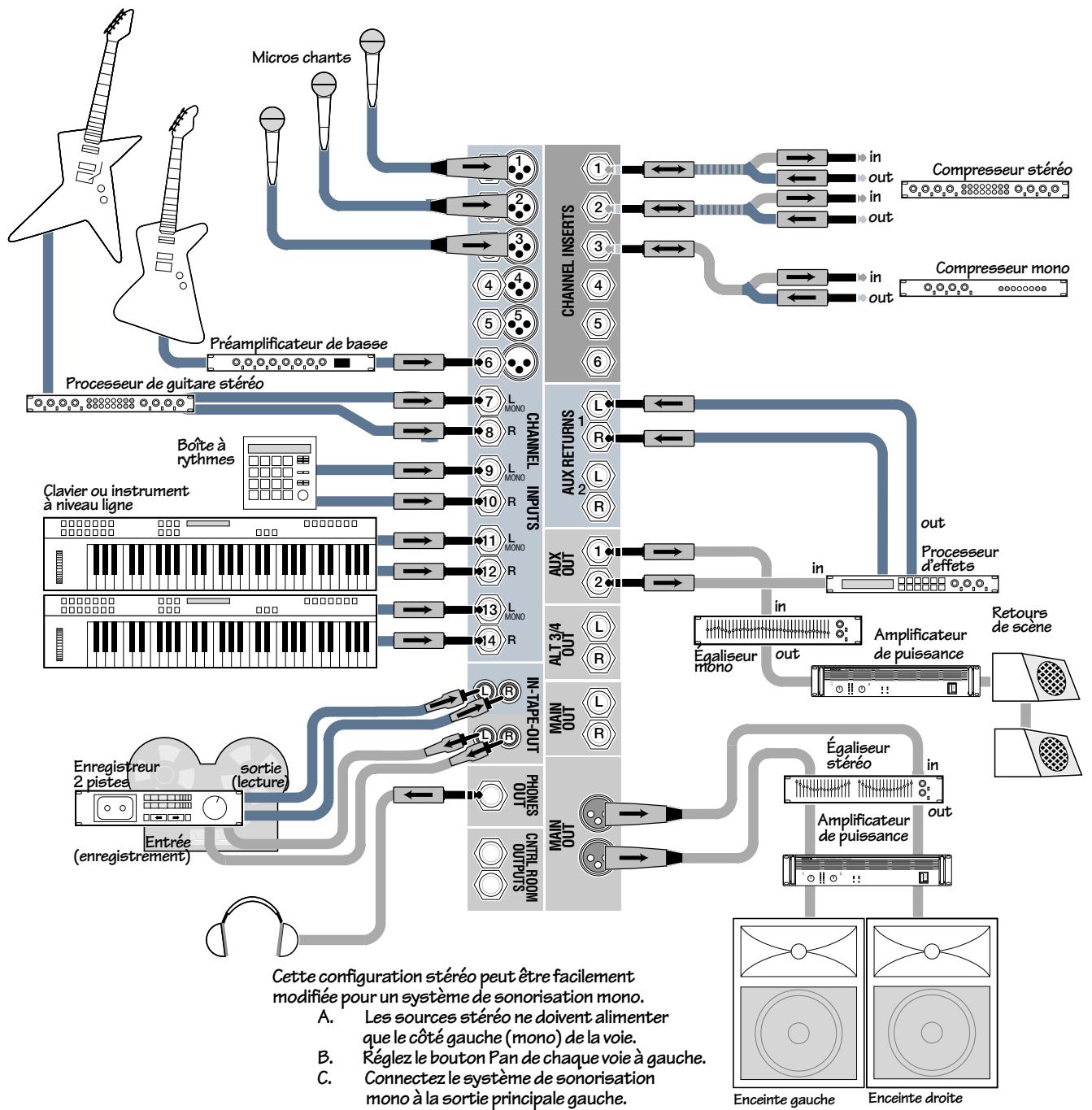

Utilisation comme système de sonorisation principal

Le Patch Bay permet la connexion des micros, des instruments, des processeurs d'effets, des casques, de même que des appareils servant de destination ultime au signal : l'enregistreur, le système de sonorisation, etc.

4 Entrées micro (voies 1 à 6)

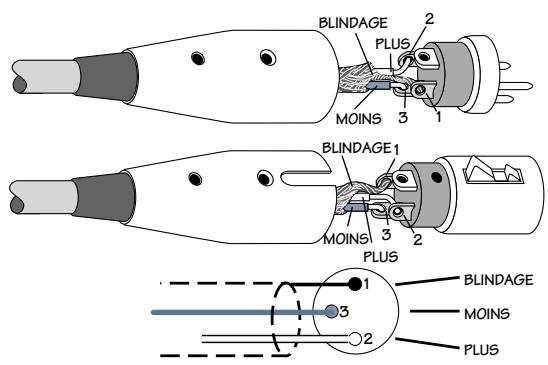

La console 1402-VLZ PRO est équipée d'entrées micro symétriques avec alimentation fantôme, tout comme les méga-consoles que l'on retrouve dans les grands studios. La raison : la réjection des ronflements et du bruit est remarquable. Vous pouvez y connecter pratiquement n'importe quel micro muni d'un connecteur XLRMLE standard. Pour en savoir plus sur le trajet du signal à partir de ces entrées : ⑦ Voici comment ils sont câblés :

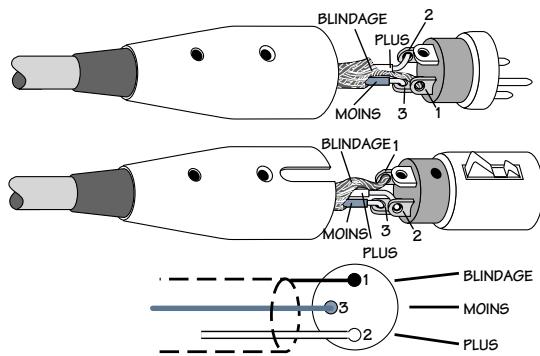

Broche 1 = Masse ou blindage Broche 2 = Plus (+ ou point chaud) Broche 3 = Moins (- ou point froid)

Les micros professionnels dynamiques, à condensateur et à ruban donnent d'excellents résultats avec ces entrées. Les entrées micro de la 1402-VLZ PRO peuvent acheminer des signaux de n'importe quel niveau sans provoquer d'échecage. Assurez-vous de bien suivre la procédure de réglage des niveaux : ①.

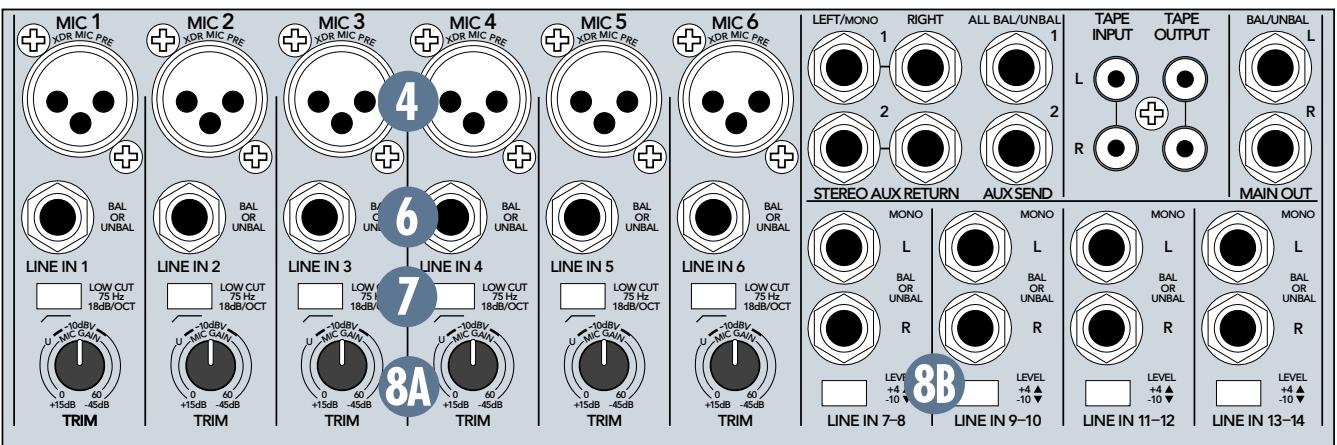

Alimentation fantôme

La plupart des micros à condensateur sont pourvus d'une alimentation fantôme. La console parvient ainsi à envoyer une faible tension continue à l'électronique du micro à l'aide du même câble servant à acheminer le signal audio (les micros à condensateur semi-professionnels sont souvent munis de piles). On emploie le terme "fantôme" car les micros dynamiques (comme les micros Shure SM57 et SM58) ne peuvent pas détecter ce type d'alimentation, qui de toute façon ne les affecte pas puisqu'ils ne nécessitent pas d'alimentation externe.

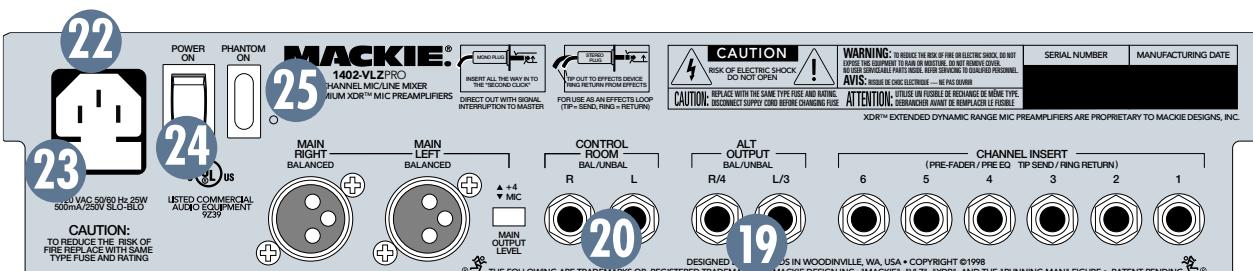

L'alimentation fantôme de la 1402-VLZ PRO est activée à l'aide d'une seule touche PHANTOM sur la face avant ②5.

Ne connectez jamais de micro ou instrument asymétrique dans les Jacks d'entrée MIC avec la touche PHANTOM enforcée.

À moins que vous ne puissiez le faire en toute sécurité, ne connectez pas les sorties d'un instrument aux Jacks d'entrée MIC alors que la touche PHANTOM est enforcée.

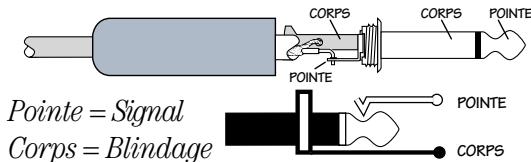

6 Entrées ligne (voies 1 à 6)

Ces entrées ligne utilisent les mêmes circuits (excepté l'alimentation fantôme) que les préamplis micro et peuvent recevoir des signaux symétriques ou asymétriques d'à peu près toutes les sources et tous les niveaux : des niveaux d'instrument aussi faibles que -40 dB jusqu'aux niveaux d'utilisation de -10 dBV à +4 dBu (il y a 40 dB de plus de gain que sur les voies 7 à 14). Pour en savoir plus sur le trajet du signal à partir de ces entrées : 26.

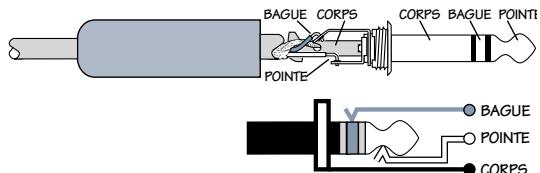

Pour connecter des sorties symétriques à niveau ligne à ces entrées, utilisez des connecteurs Jack 6,35 mm stéréo (pointe/bague/corps), comme ceux que l'on trouve sur les casques stéréo :

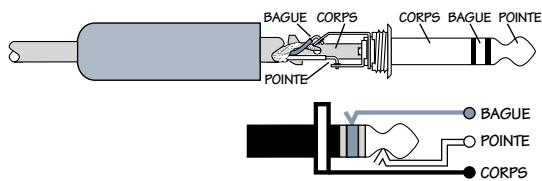

Pointe = Plus (+ ou point chaud) Bague = Moins (- ou point froid) Corps = Blindage

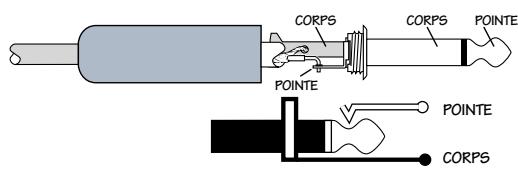

Pour connecter des sorties asymétriques à niveau ligne, utiliser des connecteurs Jack 6,35 mm mono (pointe/corps) ou des câbles d'instrument standard :

Les entrées LINE IN 1 à 6 peuvent être utilisées pour connecter les instruments moins récents nécessitant plus de gain. Vous pouvez corriger les niveaux trop faibles à l'aide de la commande de réglage TRIM ⑧ de la voie correspondante.

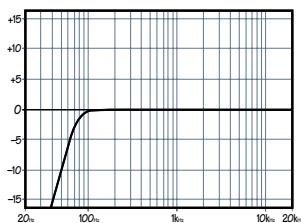

Filtre coupe-bas LOW CUT (voies 1 à 6)

Le filtre coupe-bas, souvent appelé filtre passe-haut, tout dépendant de votre façon de

Filtre coupe-bas

voir les choses, permet de couper les basses fréquences sous 75Hz avec une pente de 18 dB par octave.

Nous vous conseillons d'utiliser le

filtre coupe-bas pour tous les micros, excepte ceux sur la grosse caisse, la guitare basse, les basses de clavier ou les enregistrements de tremblements de terre. À part ces exceptions, il n'y a aucun signal basse fréquence à constrer-

ver, et le filtré rend les basses fréquences que vous pouvez entendre plus précises et/ou agréables. De plus, le filtré coupe-bas peut réduire les risques de Larsen en concert et permet d'économiser la puissance de l'amplificateur.

Un autre avantage du filtre passe-haut est qu'il permet plus de flexibilité pendant les concerts. Avec le filtre coupe-bas, vous pouvez accentuer les basses fréquences pour les chants sans danger. En effet, bien que cela permette habituellement de les améliorer grandement, il en résulte aussi des bruits de

fond, des bruits de maniement de micros et du souffle. Le filtre coupe-bas parvient à les supprimer, ce qui vous évite de sacrifier un Woofer.

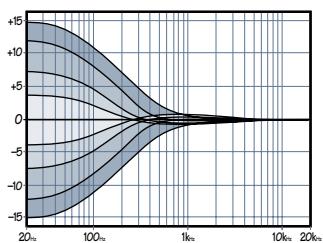

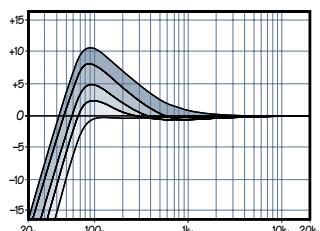

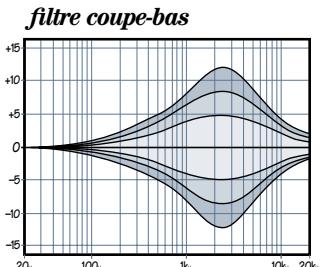

Voici ce à quoi ressemblent les courbes de fréquence des réglages du bouton LOW EQ 33 lorsque le filtre coupe-bas est ac

Coupe-bas avec réglage LOW

Bouton TRIM (voies 1 à 6)

Si ce n'est pas déjà fait, lisez la section Procédure de réglage des niveaux ①.

Le bouton TRIM sert à régler le niveau de sensibilité des entrées micro et ligne connectées aux voies 1 à 6, ce qui permet de régler les signaux externes afin d'obtenir des niveaux d'utilisation optimaux.

Si le signal est connecté à l'entrée XLR, le gain est de 0 dB lorsque le bouton est au minimum et de 60 dB avec le gain au maximum.

Si le signal est connecté à l'entrée Jack 6,35 mm, l'atténuation est de -15 dB au minimum et l'accentuation est de 45 dB au maximum. Le repère "U" en position 10 heures indique le gain unitaire. L'atténuation de 15 dB peut être très utile lorsque vous connectez un signal dont le niveau est particulièrement élevé ou lorsque la section EQ générale beaucoup de gain, ou encore les deux. Sans ce filet de suture, il pourrait en résulter de l'écrêtage.

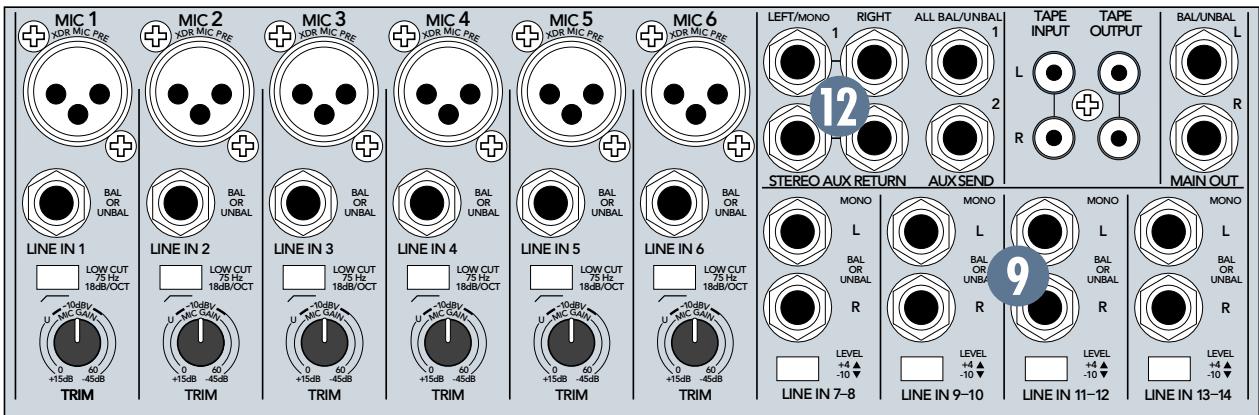

8 Touche +4 / -10 (voies 7 à 14)

Cette touche détermine la sensibilité des entrées ligne sur les voies 7 à 14. Si la source audio provient d'un appareil “-10”, enfolez cette touche. Si vous êtes incertain, laissez cette touche relevée et suivez la procédure de réglage des niveaux , en utilisant cette touche plutôt que le bouton TRIM. Vous pourrez ainsi régler la touche sur le niveau de gain approprié.

9 Entrées ligne stéréo (voies 7-8, 9-10, 11-12 et 13-14)

Ces entrées symétriques sont conçues pour recevoir des signaux stéreo ou mono, symétriques ou asymétriques, de -10 dBV à +4 dBu. Vous pouvez y connecter pratiquement n'importe quel instrument, effet ou lecteur de cassettes professionnel ou semi-professionnel. Pour en savoir plus sur le trajet du signal à partir de ces entrées : 26. Pour réaliser vos propres câbles : 6.

Dans le monde de l'audio stéréo, ce sont habituellement les voies impaires qui reçoivent le signal de gauche. Par exemple, pour envoyer un signal stéréo aux entrées ligne 7-8 de la 1402-VLZ PRO, reliez la sortie gauche de l'appareil au connecteur de la voie 7, et la sortie droite au connecteur de la voie 8.

Lorsque vous connectez un appareil mono (avec un seul cable), utilisez toujours l'entrée LEFT (MONO), soit les connecteurs LINE IN 5, 7, 9 ou 11, et ne connectez rien à l'entrée RIGHT, soit les connecteurs LINE IN 6, 8, 10 ou 12. Ainsi, le signal est présent sur les deux voies. Ce procédé est appelé "normalisation des entrées" 49.

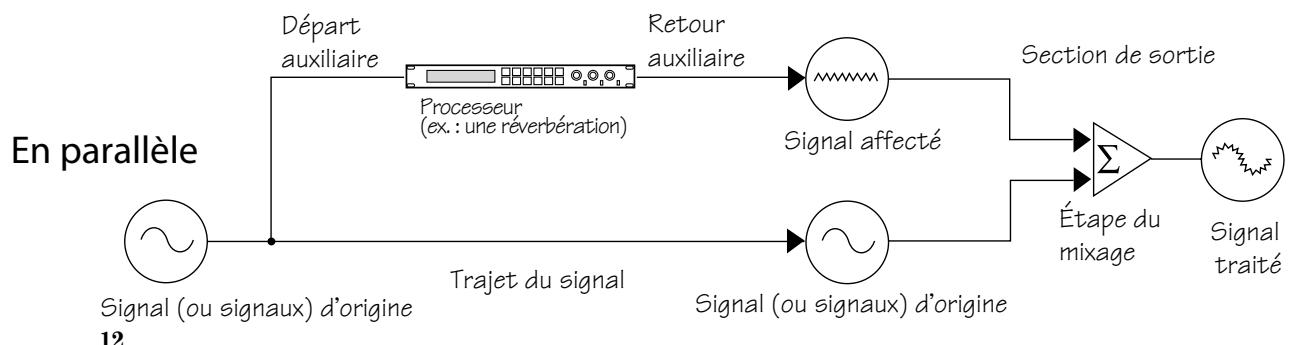

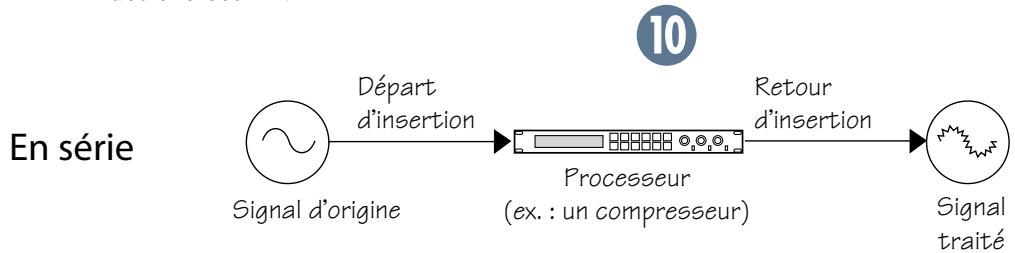

Effets : en série ou en parallèle ?

Les deux sections qui suivent employent les termes "en série" et "en parallèle" de

façon presque abusive. Voici ce que ces termes signifient :

"En série" signifie que la totalité du signal traverse le processeur d'effets. C'est le cas notamment pour les compresseurs/limiters et les égaliseurs graphiques. Les sources à niveau ligne peuvent être connectées au processeur d'effets relié en série à la console, préférentiellement aux connecteurs d'insertion sur la face arrière (CHANNEL INSERT send/return). "En parallèle" signifie qu'une partie du signal envoyé à la console est déviée vers le processeur (via le connecteur AUX SEND), traitée puis retournée à la console (via le connecteur STEREO AUX RETURN) afin d'être mélangée avec le signal d'origine qui n'est pas affecté. Ainsi, plusieurs voies peuvent utiliser le même processeur d'effets, comme une réverbération ou un délambda numérique (voir le schéma ci-dessous).

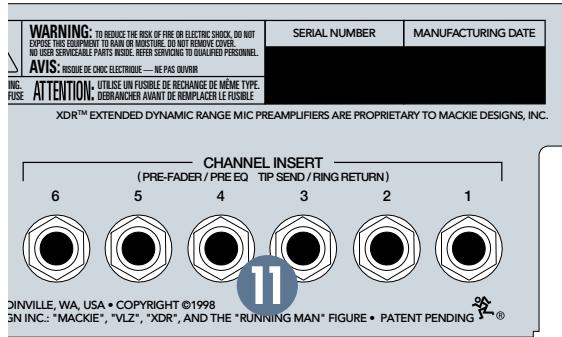

Connecteurs INSERT (voies 1 à 6)

Ces connecteurs, à l’arrêt de la 1402- VLZ PRO, permettent de connecter des effets (compresseurs, égaliseurs, dé-esseurs ou filtres) en série. Comme la plupart des gens ne disposent que de quelques-uns de ces appareils, seuls les six premières voies sont munies de connecteurs d’insertion. Pour utiliser ces effets sur les voies 7 à 14, reliez la sortie du processeur à leur entrée.

Les connecteurs INSERT permettent une insertion après les réglages TRIM et LOW CUT, et avant le Fader et les réglages EQ de la voie. Le département (pointe) fait l’impédance (120 Ohms) permet d'alimenter n'importe quel appareil à niveau ligne. Le retard (bague) haute impédance (plus de 2,5 kOhms) peut être alimenté par pratiquement n'importe quel appareil.

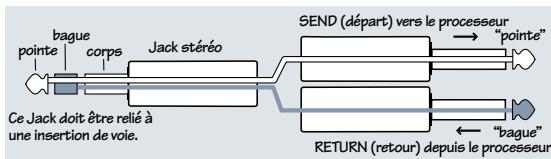

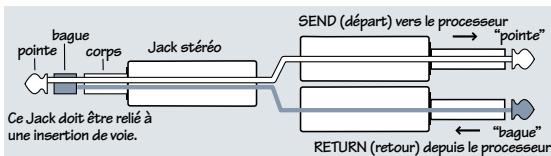

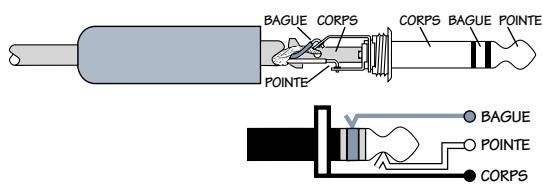

Les câbles d'insertion sont câblés ainsi :

Pointe = Départ (sortie vers les effets)

Bague = Retour (entrée depuis les effets)

Corps = Masse commune (connectez le blindage à chacun des trois corps)

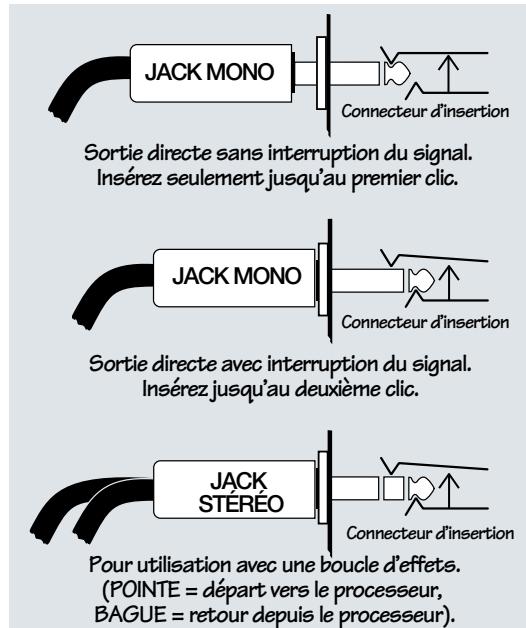

En plus de permettre d'insérer des appareils externes, ces connecteurs peuvent aussi servir de sorties directes de voie : post-gain, post-coupe-bas et pré-égalisation. En fait, les préamplis micro Mackie sont si populaires que les gens achètent les consoles uniquement pour eux. Voici trois façons d'utiliser les Jacks INSERT :

Ces connecteurs permettent de connecter les sorties de vos processeurs d'effets (ou de vos sources audio additionnelles) en parallèle. Ces entrées symétriques sont semblables aux entrées stéreo LINE IN ⑨ (sans les fonctions EQ, Aux Sends, Pan, Mute et Solo). Les circuits peuvent recevoir des signaux à niveau instrument stéreo ou mono, symétriques ou asymétriques, de -10 dBV ou +4 dBu. Ils peuvent être utilisés avec pratiquement tous les processeurs d'effets professionnels ou semi-professionnels disponibles sur le marché. Pour en savoir plus sur le trajet du signal à partir de ces entrées, voir ⑦.

Un seul processeur: Si vous n'avez qu'un seul processeur d'effets connecté en parallèle, utilisez le connecteur

AUX RETURN 1 et laissez le connecteur AUX RETURN 2 libre. Ainsi, en appuyant sur la touche EFX TO MONITOR ⑧, le signal d'entrée du connecteur AUX RETURN 1 est acheminé aux retours de scène, et le réglage de niveau du connecteur AUX RETURN 2 inutilisé permet de régler le niveau.

Un processeur mono : Si vous avez un processeur d'effets mono (un seul cable pour la sortie), reliez-le au connecteur AUX RETURN 1 LEFT, et laissez le connecteur AUX RETURN 1 RIGHT libre. Le signal est ainsi envoyé aux deux côtés, et un signal mono apparaît au centre, comme par magie. Pour que cela fonctionne avec le connecteur AUX RETURN 2, vous aurez besoin d'un cable en "Y". La sortie AUX RETURN utilise donc la normalisation des connecteurs, mais pas la sortie AUX RETURN 2.

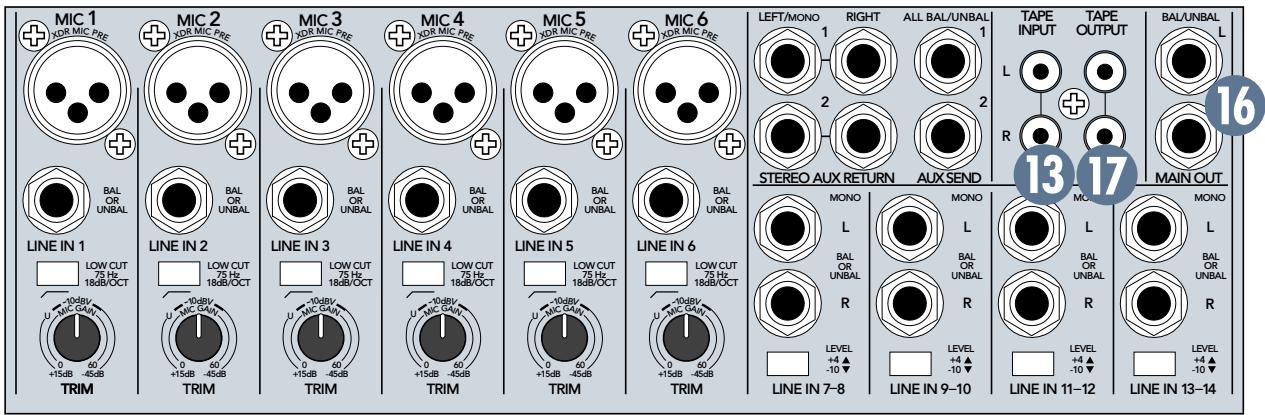

13 Entrées TAPE INPUT

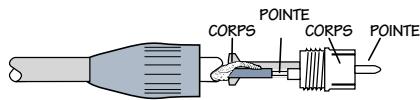

Ces Jacks RCA sont conçus pour la connexion d'enregistreurs professionnels ou semi-professionnels. Afin de compenser les niveaux habituellement peu élevés, les signaux qui y sont connectés sont automatiquement accentués de 6 dB.

Connectez les sorties de votre enregistreur à ces Jacks à l'aide de câbles haute-fidélité (RCA). Pour en savoir plus sur le trajet du signal à partir de ces entreprises, voir 38.

Utilisez ces Jacks pour faire l'écoute de vos enregistrements. Vous pouvez même reculer la bande pour une nouvelle écoute sans avoir à déconnecter quoi que ce soit ou modifier les niveaux de mixage. Vous pouvez aussi utiliser ces Jacks pour connecter un lecteur de CD ou de cassettes portatif au système de sonorisation, permettant ainsi de faire jouer de la musique pendant les entractes.

MISE EN GARDE: Le fait d'activer les touches TAPE et ASSIGN TO MAIN MIX dans la section CONTROL ROOM SOURCE peut générer

du Larsen entre les entrées TAPE INPUT et les sorties TAPE OUTPUT. Assurez-vous que votre enregistrreur n'est pas en mode d'enregistrement (sur pause ou non) ou de transmission aux moniteurs lorsque vous appuyez sur ces touches, ou assurez-vous que le bouton du niveau CTL ROOM/SUB-MIX est sur sa valeur minimum (Off).

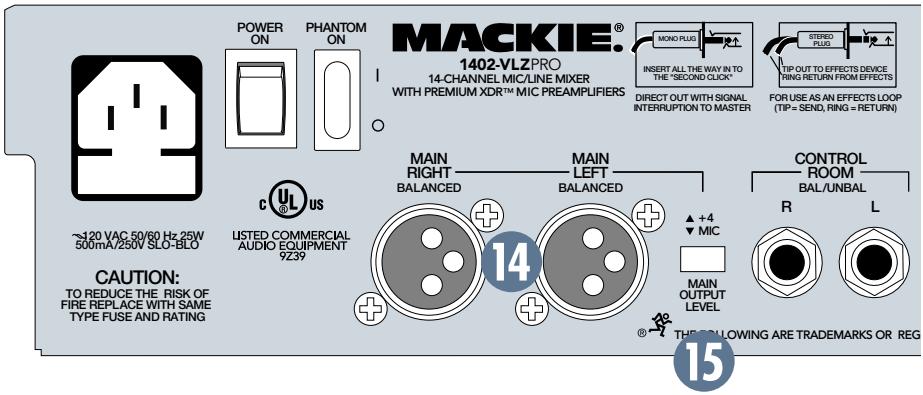

Des sorties ? La console 1402-VLZ PRO en a des tas : sorties XLR principales, Jack 6,35 mm MAIN OUTS, RCA TAPE OUTPUT, PHONES, CONTROL ROOM et AUX SEND 1 et 2. Jetons-y un œil.

Ces sorties faible impédance sont entièrement symétriques et peuvent délivrer des niveaux ligne de +4 dBu avec jusqu'à 28 dB de réserve. Le niveau de cette sortie est de 6 dB plus élevé que celui des autres sorties. Pour comprendre comment le signal est acheminé à ces sorties : 36. Pour utiliser ces sorties, cablez les connecteurs XLR (symétriques seulement) comme suit :

Broche 1 = Blindage Broche 2 = Plus (+ ou point chaud) Broche 3 = Moins (- ou point froid)

15 Touche MAIN OUTPUT LEVEL

La touche MAIN OUTPUT LEVEL permet d'atténuer le niveau des sorties XLR symétriques de 30 dB, afin que vous puissiez acheminer le signal du micro à une autre console, par exemple.

Vous pouvez relier cette sortie à une entrée délivrant une alimentation fantôme de 48 V en toute sécurité.

16 Sorties jack 6,35 mm MAIN OUT

Ces Jacks 6,35 mm sont des connecteurs de sortie symétriques pouvant délivrer 22 dBu sur une charge symétrique ou asymétrique de 600 Ohms (d'accord, nous avouons qu'il s'agit-là d'une phrase très technique. Consultez les annexes Glossaire et Connexions pour en saisir le sens).

Pour comprendre comment les signaux sont acheminés à ces sorties en Jack 6,35 mm

Pour connecter des entrées symétriques à ces sorties, utiliser des Jacks stéreo 6,35 mm comme ceux que l'on trouve sur les casques :

Pointe = + (point chaud)

Bague = - (point froid)

Corps = Blindage

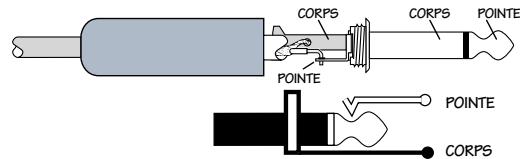

Pour la plupart des applications d'enregistrement et de sonorisation, les connexions asymétriques sont tout à fait acceptables. Pour connecter des entrées asymétriques à ces sorties, utilisez des Jacks mono 6,35 mm asymétriques, comme celui-ci :

Pointe = + (point chaud)

Corps = Blindage

Ces connecteurs RCA asymétriques dévient le signal de sortie principal afin de facilitater les enregistrements simultanés et la sonorisation. Reliez ces sorties aux entrées de votre enregistreur. Pour comprendre comment les signaux sont acheminés à ces sorties : 36

Sortie mono : Si vous souhaitez envoyer un signal mono à votre enregistreur ou à un autre appareil, utilisez tout simplement un câble RCA en "Y" pour coupler ces sorties. À ne pas essayer avec les autres sorties de la 1402-VLZ PRO.

18 Embase casque

L'embase casque stéréo (PHONES) du 1402-VLZ PRO peut délivrer des niveaux très élevés à n'importe quel casque standard. Les casques de baladeurs peuvent aussi être utilisés à l'aide d'un adaptateur. Pour comprendre comment les signaux sont acheminés à ces sorties : 38. Si vous réalisez vos propres câbles, respectez ces conventions :

MISE EN GARDE : Nous ne faisons pas lorsque nous disons que l'amplificateur pour casque d'écoute est très

puissant. Il peut causer des dommages auditifs irréversibles. Avec certains casques, les niveaux d'écoute moyens peuvent même être extrêmement élevés. SOYEZ VIGILANT!

Tournez toujours le bouton CTL ROOM/ SUBMIX complètement à gauche avant de connecter un casque d’écoute. Gardez-le ainsi tant que vous ne porterez pas le casque. Ensuite, tournez-le graduellement vers la droite. Pourquoi ? "Les ingénieurs du son qui se détruisent les oreilles ont toujours des carrières très courtes".

Sorties ALT OUTPUT 3 et 4

Ces sorties symétriques en Jacks 6,35 mm peuvent délivrer 22 dBu dans une charge symétrique ou asymétrique. Pour comprendre comment les signaux sont acheminés à ces sorties: ③0. Pour réaliser vos propres câbles : ⑥.

20 Sorties control ROOM

Ces sorties symétriques en Jacks 6,35 mm peuvent délivrer 22 dBu dans une charge symétrique ou asymétrique de 600 Ohms. Pour comprendre comment les signaux sont acheminés à ces sorties : ③8. Pour réaliser vos propres câbles : ⑥

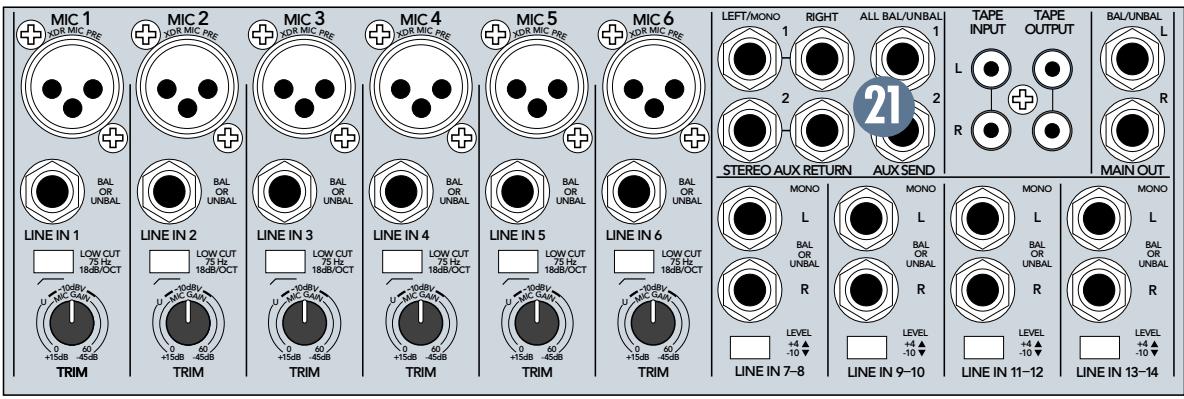

2 Sorties aux SEND 1 et 2

Ces sorties symétriques en Jacks 6,35 mm peuvent délivrer 22 dBu dans une charge symétrique ou asymétrique de 600 Ohms. Pour comprendre comment les signaux sont acheminés à ces sorties : ③4. Pour réaliser vos propres câbles : ⑥

Au cas où vous perdriez le cordon secteur fourni avec la console 1402-VLZ PRO, l'embase secteur accepte les cordons secteur IEC à 3 broches standard, comme ceux que l'on trouve sur la plupart des enregistreurs, instruments de musique et ordinateurs.

Au bout de ce cordon, vous trouverez bien entendu une fiche. Il ne s'agit pas d'un adaptateur secteur, pour ces raisons :

La console 1402-VLZ PRO a des besoins en alimentation spécifiques auxquels les adaptateurs ne peuvent pas répondre. Ces derniers génèrent enormément d'interférences, monopolisent les autres prises et sont encombrants, peu commodes et fragiles. Si vous perdez un adaptateur, vous ne pouvez plus utiliser l'appareil, alors que si vous perdez le cordon secteur de la 1402-VLZ PRO, vous pouvez vous en procurer un autre dans n'importe quelle boutique d'électronique, de musique ou d'informatique. Vous voyagez à quel point nous détestons les adaptateurs secteur ?

Connectez le cordon de la 1402-VLZ PRO à n'importe quelle prise secteur standard.

MISE EN GARDE: Déconnecter le plot de terre peut être dangereux. Veuillez ne pas le faire!

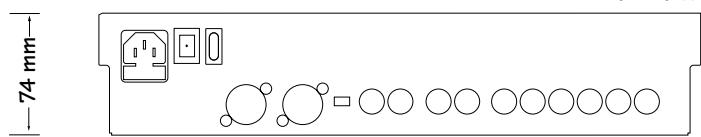

Fusible

La 1402-VLZ PRO est équipée d'un fusible afin d'assurer votre protection (ainsi que celle de l'appareil). Si vous pensez que le fusible a grillé, déconnectez le cordon, tirez sur le support du fusible (situé juste au-dessous de l'embase secteur) et remplacez-le par un fusible à fusion lente de 500mA (0,5A) (5× 20mm), disponible dans les boutiques d'électronique ou chez vos revendeurs. Si vous 1402-VLZ PRO fonctionne en 220V - 240V, utilisez des fusibles à fusion lente de 250mA (5× 20mm).

Si deux fusibles fondent l'un après l'autre, il y a un sérieux problème. Contactez votre revendeur.

Interrupteur secteur

Si vous ne savez pas de quoi il s'agit, nous baissons les bras. Vous pouvez laisser cet interrupteur en position ON pendant de longues périodes. Comme la 1402-VLZ PRO a été conçue pour durer longtemps, les chauffes ne sont pas un problème, même lorsqu'elle est sous tension pendant toute la journée. Aucun élément ne peut donc griller ou s'user.

Vous constaterez que la 1402-VLZ PRO dégage de la chaleur dans le coin supérieur droit. C'est tout à fait normal.

Lorsque la console est sous tension, la LED POWER, dans la section de sortie, est allumée.

La touche PHANTOM sert à activer l'alimentation fantôme pour les micros à condensateur connectés aux entrées MIC ④ des voies 1 à 6, comme nous l'avons expliqué au début de la section ⑤. Lorsque activé (ou désactivé), le circuit d'alimentation fantôme prend quelques instants pour permettre le passage (ou la coupure) de la tension. Une fois encore, c'est tout à fait normal.

Lorsque l'alimentation fantôme est activée, la Led PHANTOM, près de la Led POWER, est allumée.

26 Description des VOIES

Les dix voies sont identiques et fonctionnent toutes de la même façon. La seule différence réside dans le fait que les six voies de gauche sont destinées aux micros ou aux instruments mono et offrent plus de gain, alors que les quatre voies suivantes sont destinées aux sources à niveau ligne mono ou stéréo (elles sont munies de deux circuits distincts et leurs réglages sont couplés). La visite guidée s'effectue de bas en haut :

27"U"-gain unitaire

Pratiquement tous les réglages des consoles Mackie possèdent un repère “U”. Ce repère

"U" indique le "gain unitaire", ce qui signifie qu'aucune modification n'est apportée au niveau du signal. Une fois la procédure de réglage des niveaux ① effectuée, vous pouvez régler tous les boutons sur "U" et les signaux traverseront la console à niveaux optimaux. De plus, tous les boutons sont gradués en décibels (dB), ce qui vous donne une idée des modifications apportées.

Vous n'avez donc pas à vérifier par-ci par-là, comme vous pourriez avoir à le faire avec d'autres consoles. En fait, certaines n'ont même pas d'indication de niveau en dB! Vous avez surement déjà remarqué les repères "0-10" près de certains Faders? Il s'agit d'unités de mesure arbitraires qui n'ont pas vraiment d'utilité dans la vie de tous les jours.

Le FADER détermine le niveau de la voie, de 0 dB (gain unitaire) en position centrale jusqu'à 10 dB d'accentuation. Les voies 1 à 6 sont pourvues de réglages mono, alors que ceux des voies 7 à 14 sont stéréo.

Touche SOLO

Cette touche permet d'écouter les signaux dans un casque ou dans la cabine de contrôle sans avoir à les router aux sorties MAIN MIX ou ALT 3-4. Elle permet d'obtenir un aperçu des voies avant de les ajouter au mélange, ou d'avoir une écoute isolée d'une voie spécifique. Vous pouvez isoler autant de voies que vous le souhaitez en même temps.

Cette touche permet d'appliquer la procédure de réglage des niveaux ①.

La fonction SOLO de la 1402-VLZ PRO dispose de deux modes, dont la sélection

s'effectue à l'aide d'une touche 40. Lorsque la touche est relevée, le mode "post-Fader" (AFL) est activé et le signal est donc prélevé après le FADER et le réglage PAN, ce qui est idéal pour isoler des voies lors du mixage. Lorsque la touche est enfoncée, le mode "pré-Fader" (PFL) est activé. Il s'agit du mode permettant la procédure de réglage des niveaux 1.

Les voies isolées sont acheminées vers la section SOURCE 38, qui alimente les sorties CONTROL ROOM et PHONES, ainsi que le VU-mètre. Lorsque la touche SOLO est enfoncée, toutes les commandes de la section SOURCE (MAIN MIX, ALT 3-4 et TAPE) sont désactivées, permettant ainsi d'isoler le signal.

30 Touchemute/ALT 3-4

La fonction MUTE/ALT 3-4 est propre aux appareils Mackie. Lorsque Greg açu le premier appareil, il avait doté chaque voie d'un MUTE. Le MUTE sert à couper le signal en l'envoyant dans le néant. "Quel gâchis !" s'est dit Greg. "Pourquoi le Mute n'enverrait-il pas le signal ailleurs, comme à un autre bus stéréo ?" La fonction MUTE/ALT 3-4 a donc deux utilisations : un Mute (utilisé lors du mixage ou des applications live) et le routage du signal (en enregistrement multipiste et en sonorisation), où elle sert de bus stéréo additionnel.

Pour activer le MUTE, il suffit de ne pas utiliser les sorties ALT 3 et 4. Puis, du moment que vous assignez un canal à ces sorties, vous le coupez du signal du bus MAIN MIX, le mettant ainsi automatiquement en sourdine.

Pour activer le bus ALT 3-4, vous n'avez qu'à connecter les sorties ALT 3 et 4 à l'appareil de votre choix. Voici deux exemples type :

Pour les enregistrements multi-piste, reliez les sorties ALT 3 et 4 à vos enregistrer. Avec la plupart de ces appareils, vous pouvez diviser le signal des sorties ALT 3 et 4 à l'aide de câbles en "Y" ou de multiconnecteurs afin de l'acheminer à plusieurs pistes. Ainsi, acheminez la sortie ALT OUTPUT L aux pistes 1, 3, 5 et 7, et la sortie ALT OUTPUT R aux pistes 2, 4, 6 et 8. Les pistes en mode Record ou Input reçoivent maintenant les signaux des sorties ALT 3 et 4, et les pistes en modes Playback ou Safe les ignorent.

Pour les applications de sonorisation ou de mixage, il est souvent utile de régler plusieurs niveaux à l'aide d'un seul bouton, ce qu'on

appelle le sous-groupage. Assignez tout simplement les voies au bus ALT 3-4, enfonsez la touche ALT 3-4 dans la section SOURCE et les signaux sont alors acheminés aux sorties CONTROL ROOM et PHONES. Pour que les signaux du bus ALT 3-4 soient renvoyés au bus MAIN MIX, enfonsez la touche ASSIGN TO MAIN MIX, et le Fader CONTROL ROOM/SUBMIX contrôle alors les signaux de toutes les voies assignées au bus ALT 3-4.

Une autre façon d'y parvenir est d'assigner les voies au bus ALT 3-4, puis de relier les sorties ALT OUT L et R à une voie stéréo (7-8, 9-10, 11-12 ou 13-14) inutilisée. Si vous choisissez cette option, n'appuyez surtout pas sur la touche MUTE/ALT 3-4, ou tous les chiens du quartier hurleront en réponse au Larsen produit. Un autre avantage de la fonction ALT 3-4 est le mode Solo En Place (Solo in place). Pour l'utiliser, enforcez tout simplement la touche MUTE/ALT 3-4 d'une voie et la touche ALT 3-4 dans la section SOURCE 36, et le signal de cette voie sera isolé sur les sorties CONTROL ROOM et PHONES. MUTE/ALT 3-4 est l'un de ces réglages pouvant dérouter les débutants, alors prenez le temps d'expérience. Vous lui trouvez sûrement des centaines d'applications!

Bouton PAN

Le bouton PAN détermine le dosage du signal entre les sorties gauche et droite. Pour les voies mono 1 à 6 (ainsi que 7 à 14 lorsqu'il n'y a qu'un signal connecté aux entrées L), il sert de panoramicque. Pour les voies stéreo (7 à 14) avec des connexions aux entrées L et R, le bouton PAN fonctionne comme le réglage de balance de votre chaîne stéreo. Le bouton PAN détermine le sort des bus MAIN MIX (1-2) et ALT 3-4. Avec le bouton PAN complètement à gauche, le signal est acheminé à la sortie MAIN OUT L (bus 1) ou à la sortie ALT OUTPUT L (bus 3), tout dépendant de la position de la touche ALT 3-4. Avec le bouton complètement à droite, le signal est acheminé à la sortie MAIN OUT R (bus 2) ou à la sortie ALT OUTPUT R (bus 4). En fait, la 1402-VLZ PRO est une console de mixage à quatre bus.

Le bouton PAN de la 1402-VLZ PRO a été conçu pour conserver un niveau constant. Lorsque vous

tournez le bouton PAN de gauche à droite, de sorte que le son se déplace du côté gauche au

centre, puis ensuite au côté droit, le niveau sonore demeure stable. Si vous avez une voie réglée complètement à gauche (ou à droite) et que le VU-mètre indique 0 dB, le signal devra être atténué de 4 dB lorsque le bouton sera en position centrale. Sinon, le niveau est bien plus fort lorsque le son est au centre (comme pour les mélangeurs de la Marque X).

33 Égaliseur 3 BANDES

La 1402-VLZ PRO dispose de trois bandes d'égalisation, dont les points ont été déterminés

nés avec soin : Les graves (LOW) sont fixes à 80 Hz, les mediums (MID) à 2,5 kHz et les aigus (HI) à 12 kHz. Le circuit accentue ou atténue toutes les fréquences au-delà de la fréquence spécifique. Par exemple, le fait de tourner le bouton LOW EQ de la 1402-VLZ PRO de 15 dB vers la droite accentue les basses fréquences, de 80 Hz jusqu'à la plus basse note que vous ayez jamais entendue. “Crête”

signifie que certaines fréquences forment un "pic" autour de la fréquence centrale, soit 2,5 kHz pour les mediums (MID EQ).

Bouton LOW EQ

Ce bouton permet jusqu'à 15 dB d'accentuation/atténuation à 80Hz. Il n'y a aucune modification (pas d'accentuation ni d'atténuation) lorsqu'il est en position centrale. Il couvre la plage de fréquences de la grosse caisse, de la basse, des sons de clavier bien gras et de certains chanteurs très sérieux. En l'utilisant simultanément avec le filtre coupe bas (LOW CUT) ①, vous pouvez accentuer le réglage LOW EQ sans produire des tonnes d'infrasons.

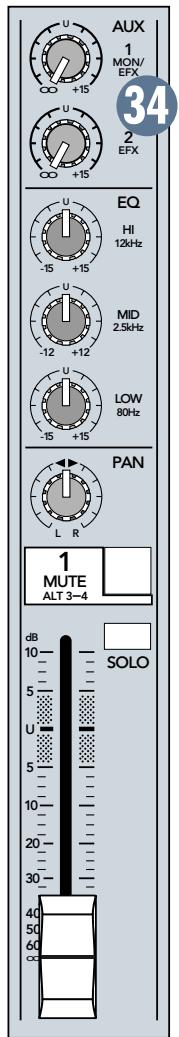

Bouton MID EQ

Ce bouton offre 12 dB d'accentuation ou d'atténuation des mediums, centrées à 2,5 kHz, sans action en position centrale. Les fréquences mediums sont souvent perçues comme étant les plus dynamiques car ce sont presque toujours elles qui définissent les sonorités distinctes. Vous pouvez apporter plusieurs modifications

intéressantes et utiles à l'égalisation en tournant ce bouton vers la gauche ou la droite.

Basses fréquences Basses fréquences avec

Médiums Hautes fréquences

Bouton HI EQ

Ce bouton permet jusqu'à 15 dB d'accentuation ou d'atténuation à 12kHz, sans aucune action en position centrale. Utilisez-le pour ajouter de la brillance aux cymbales, une impression globale de transparence, ainsi que du mordant aux claviers, aux guitares, aux chants et au bruit de ciisson. Il permet aussi d'atténuer les sifflantes et le souffle.

Modération pendant l'égalisation

En modifiant trop la courbe d'égalisation, vous risquez de tout gâcher. Nous avons conçu des circuits d'égalisation capables d'accentuations et d'attenuations importantes car nous savons que vous pouvez parfois en avoir besoin. Mais si vous accentuez les bandes sur toutes les voies, le résultat risque d'être flou. Égalisez subtilement et tournez les boutons tant vers la gauche (atténuation) que vers la droite (accentuation). Très peu d'ingénieurs notoires utilisent plus de 3 dB d'égalisation. Si vous avez besoin de plus, il faut une autre solution, comme positionner les micros différemment, ou utiliser un type de micro.

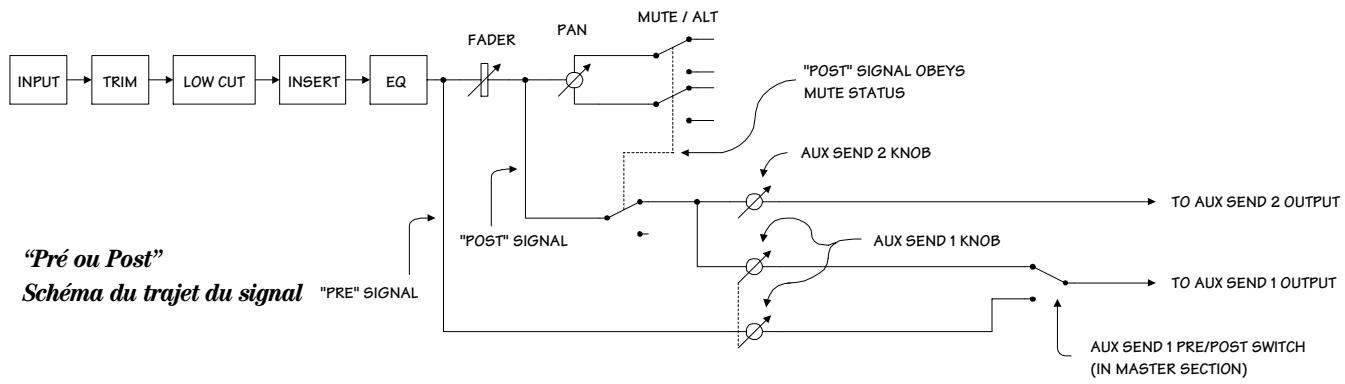

Ces boutons servent à acheminer une partie du signal de chacune des voies à une autre source, pour l'utilisation d'un processeur d'effets ou de retours de scène en parallèle. Les niveaux de départ AUX sont régles avec les boutons AUX 1 et AUX 2 de la voie 34, ainsi qu’avec le bouton AUX 1 MASTER 46.

En plus de servir de départ pour les effets et les retours, ils peuvent aussi générer des mélanges différents pour l'enregistrement et permettre le mode conférence (mix-minus). En utilisant AUX 1 en mode PRE ⑤, les niveaux de ces mélanges peuvent être régles

indépendamment du GAIN de la voie. AUX 2 et AUX 1 (lorsqu'en mode post ⑤) sont des réglages post-coupe-bas, post-égalisation et post-FADER. Ils déterminent donc le niveau de départ. AUX 1 en mode PRE n'est affecté que par les réglages EQ et LOW CUT. Les réglages PAN et GAIN n'ont aucun effet sur un départ en mode PRE (voir schéma ci-dessous). Le niveau de chacun des départ AUX peut être atténué au maximum en tournant le bouton complètement vers la gauche, accentué de 15 dB en le tournant complètement vers la droite, ou réglé au gain unitaire en le plaçant en position centrale. Les boutons AUX des voies 7 à 14 déterminent la somme mono des signaux stéréo de la voie pour chaque départ AUX. Example: les voies 7 L) et 8 R) sont mélangées pour alimenter le bouton du départ AUX.

Nous vous recommandons d'utiliser les réverbérations stéréo en mono, avec retard en stéréo. Nous pensons que bien des réverbérations "stéréo" ne font qu'ajouter un départ AUX qui ne modifie en rien le son. Il y a toutefois des exceptions, alors expérimentez. Si votre processeur d'effets est réalisant stéréo, reliez AUX 1 à son entrée gauche et AUX 2 à son entrée droite.

Passons maintenant aux choses sérieuses...

36 FADER MAIN MIX

Ce Fader détermine le niveau des signaux des sorties principales XLR LEFT et RIGHT, 14 Jacks 6,35 mm MAIN OUT 16 et RCA TAPE OUTPUT 17. Toutes les voies et les retours AUX qui ne sont pas sur Mute ou réduits au maximum sont affectés par ce réglage.

Tournez-le complètement à gauche pour réduire au maximum, placez-le en position centrale pour le gain unitaire et tournez-le complètement à droite pour une accentuation de 10 dB. Vous n'aurez probablement pas besoin d'autant de gain, mais on ne sait jamais. C'est le Fader à baisser à la fin d'un morceau pour le fondu final.

Circuit VLZ

Pour obtenir le moins de bruits parasites et de diaphonie possible, un circuit de mixage doit fonctionner à très

basse impédance. Cette console est donc équipée d'un circuit VLZ (Very Low Impedance), et son cordon secteur doit pouvoir lui délivrer beaucoup de courant. Voilà donc pourquoi les consoles dotées d'adaptateurs secteur générent beaucoup de bruit : ces derniers ne peuvent pas alimenter un circuit VLZ.

Chez Mackie, la qualité sonore est bien plus importante que le coût d'un adaptateur secteur. Toutes nos consoles utilisent un circuit VLZ et une alimentation intégrée délivrant plus de courant que nécessaire, permettant ainsi des performances rivalisant avec celles des consoles de plus de 50 000 $ !

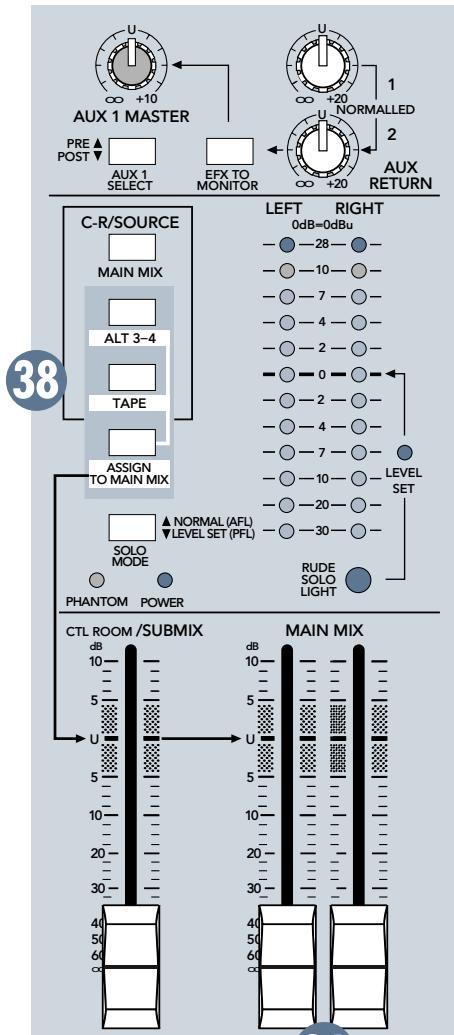

Habituellement, le signal MAIN MIX est envoyé aux enceintes (en salle) ou à l'enregistreur (en studio). Mais qu'arrive-t-il si l'ingénieur souhaite écouter un autre signal? Avec la nouvelle 1402-VLZ PRO améliorée, l'ingénieur du son dispose de plusieurs options. Attachez-vous bien, nous arrivons à la partie compliquée.

Avec les touches SOURCE, vous pouvez écouter n'importe quelle combinaison des signaux MAIN MIX, ALT 3-4 et TAPE. Vous savez probablement ce qu'est le MAIN MIX. ALT 3-4 est un bus stéréo additionnel. TAPE est le signal stéréo provenant des Jacks RCA TAPE INPUT. Une fois la sélection effectuée, la section SOURCE délivre des signaux stéréo.

aux sorties CONTROL ROOM et PHONES, de même qu'au VU-mètre. Lorsqu'aucune touche n'est sélectionnée, il n'y a aucun signal à ces sorties et aucune indication au VU-mètre.

La fonction SOLO échappe toutefois à cette règle. Peu importe la touche sélectionnée dans la section SOURCE, lorsque la touche SOLO d'une voie est enforcée, c'est uniquement le signal de cette dernière qui est envoyé aux sorties CONTROL ROOM et PHONES, et au VU-mètre. Cela facilite la procédure de réglage des niveaux ①.

MISE EN GARDE: Le fait d'enforcer les touches TAPE et ASSIGN TO MAIN MIX dans la section SOURCE peut gé

nérer du Larsen entre l'entrée TAPE INPUT et la sortie TAPE OUTPUT. Assurez-vous que vous enregistreur n'est pas en mode d'enregistrement (sur pause ou non) ou de transmission aux moniteurs lorsque vous appuyez sur ces touches, ou faites en sorte que le Fader CONTROL ROOM / SUBMIX soit sur Off.

Vous savez maintenant comment sélectionner les signaux destinés à la cabine de contrôle ou au casque. À partir de ce point, les signaux passent tous par le même Fader :

39 FADER CTL Room/submix

Ce Fader détermine le niveau des sorties stéreo CONTROL ROOM 30 et des sorties PHONES 18. Baissez-le complètement (sur off) pour réduire le niveau au maximum, placez-le sur le repère "U" pour le régler sur le gain unitaire et montez-le complètement pour l'accentuer de 10 dB.

Lorsque la touche MAIN MIX est sélectionnée dans la section SOURCE, ces signaux passent alors par deux réglages de niveau avant de se rendre à l'amplificateur ou au casque : le Fader MAIN MIX et ce Fader CTL ROOM/SUBMIX. Ainsi, vous pouvez envoyer un niveau appréciable aux sorties MAIN OUT (avec le Fader MAIN MIX réglé sur "U"), et un niveau faible à l'amplificateur ou au casque (peu importe la position du Fader CTL ROOM/SUBMIX).

Lorsque les touches ALT 3-4 ou TAPE sont sélectionnées, ou que la fonction SOLO est activée, ce Fader est le seul permettant de régler leur niveau (mis à part les réglages de la voie).

Peu importe la sélection, vous pouvez aussi utiliser les sorties CONTROL ROOM pour d'autres applications. Sa qualité sonore est aussi impeccable que celle des sorties MAIN OUT. Vous pouvez en utiliser une comme sortie MAIN MIX additionnelle, ce qui peut sembler ridicule puisqu'il y en a déjà trois. Celle-ci aurait toutefois son propre réglage de niveau. Si c'est ce que vous souhaitez, assurez-vous que la touche SOLO n'est pas enforcée, car cela interrompt le signal sélectionné dans la section SOURCE.

Le fait d'enforcer la touche SOLO d'une voie provoque un changement radical : le signal sélectionné dans la section SOURCE est remplacé par le signal isolé (SOLO), qui apparaît aux sorties CONTROL ROOM et PHONES, ainsi que sur le VU-mètre. Le niveau des signaux isolés peut être réglé avec le Fader CONTROL ROOM/SUBMIX. Le niveau des signaux isolés apparaissant sur le VU-mètre ne peut pas être modifié, ce qui est préférable puisque cela permet de visualiser le niveau réel de la voie sans tenir compte du niveau auquel s'effectue l'écoute. Lorsque la touche SOLO MODE est relevée, le mode "post-Fader" (AFL) est activé, ce qui signifie que le signal de la voie isolée est affecté par le Fader et les réglages TRIM, EQ, et PAN, comme si le Mute de toutes les autres voies était activé. Utilisez ce mode pour le mixage final. Lorsque la touche est enfoncée, le mode "pré-Fader" (PFL) est activé, ce qui signifie que le signal n'est affecté que par le réglage EQ. C'est le mode à utiliser pour la procédure de réglage des niveaux ①. Il permet aussi d'obtenir un aperçu des voies, ce qui est très utile pour celles dont le Fader est baissé. Peu importe le mode, la fonction SOLO n'est pas affectée par la position de la touche MUTE/ALT de la voie.

Cette Led a deux utilisations : vous rappeler qu'au moins une voie est en mode SOLO, et confirmer qu'il s'agit bien d'une console Mackie. Aucun autre fabricant ne se soucie d'indiquer que cette fonction est activée. Si vous travailliez avec une console dont la fonction SOLO est activée mais qu'aucune

Led ne l'indique, vous pourriez l'oublier et penser que l'appareil est defectueux, d'ou l'importance de la Led RUDE SOLO LIGHT. Elle est particulièrement utile pour les sessions nocturnes ou les moniteurs sont désactivés.

Disons que vous êtes en plein concert. L'entracte approche et vous souhaitez diffuser un CD de musique apaisante afin de calmer la foule. Vous pensez alors : "Mon lecteur de CD est connecté aux entrées TAPE, mais le signal n'est pas envoyé aux sorties MAIN OUT !" Oh, mais au contraire. Enforcez tout simplement cette touche afin de sélectionner le signal dans la section SOURCE, puis il passera par le Fader CTL ROOM/SUBMIX pour être ensuite acheminé au bus MAIN MIX, comme s'il s'agissait d'une autre voie stéreo.

Une autre application pratique de cette touche est qu'elle permet au bus ALT 3-4 devenir un sous bus du bus MAIN MIX ③, utilisant le Fader CTRL ROOM/SUBMIX pour déterminer son niveau.

Effets secondaires : (1) Le fait d'enferrer cette touche permet d'acheminer les voies isolées au bus MAIN MIX, ce que vous pouvez ne pas du tout souhaiter. (2) Si la touche MAIN MIX est enfoncée dans la section SOURCE et que vous appuyez ensuite sur la touche ASIGN TO MAIN MIX, les signaux du bus MAIN MIX de la section SOURCE sont interrompus pour réduire les risques de Larsen. De toute façon, qui pourrait bien pouvoir assigner le signal du bus MAIN MIX au bus MAIN MIX ?

3Vu-métres - plusieurs afficheurs en un!

Le dispositif de mesure de la 1402-VLZ PRO comporte deux colonnes de douze LEDs. Sa simplicité peut induire en erreur, compte tenu des multiples signaux qu'il permet de surveiller.

Si aucune touche n'est enforcée dans la section SOURCE et qu'aucune voie n'est en mode SOLO, les afficheurs demeurent inactifs. Pour les activer, vous devez sélectionner une

touche de la section SOURCE (ou enforcer une touche SOLO).

Pourquoi? Les afficheurs servent à indiquer le signal avec lequel travaille l'ingénieur, et comme nous l'avons précisé, l'ingénieur se sert des sorties CONTROL ROOM ou PHONES. La seule différence réside dans le fait que bien que les niveaux d'écoute soient déterminés avec le Fader CTL ROOM/SUBMIX, les afficheurs indiquent le signal SOURCE avant qu'il ne passe par ce réglage, représentant ainsi les faits tels qu'ils sont, même si vous n'écoutez pas du tout.

Vous ete peut-etre deja un expert des niveaux d'utilisation " + 4" (+4dBu = 1,23V) et -10^ (-10dBV = 0,32V). Ce qui permet de differencier les

deux est la valeur relative 0 dB VU (ou 0 VU) qui est sélectionnée pour les afficheurs. Une console “+4”, recevant un signal de +4 dBu, indiquera 0 VU sur ses afficheurs. Une console “-10”, recevant un signal de -10 dBV, indiquera, croyez-le ou non, 0 VU sur ses afficheurs. 0 VU correspond donc à 0 dBu.

Au risque de créer de nouvelles normes, les consoles compactes de Mackie répondent aux besoins de tous en tenant compte des choses telles qu'elles sont : un niveau de 0 dBu (0,775 V) à la sortie est indiqué par 0 dB VU sur les afficheurs. Comment simplifier davantage ? Au fait, le principal avantage des normes, c'est leur nombre.

Grâce à la plage dynamique étendue de la 1402-VLZ PRO, vous pouvez obtenir un niveau satisfaisant avec des créées entre -20dB et +10dB, telles qu'indiquées sur l'afficheur. Pour la plupart des amplificateurs, l'échéage se produit à environ +10dB, et certains enregistreurs ne pardonnent pas non plus. Pour de meilleurs résultats, tentez de garder les créées entre "0" et "+7".

Souvenez-vous que les afficheurs ne seront qu'à vous assurer que les niveaux sont convenables. Vous n'avez pas à les fixer du regard (à moins que vous ne le souhaitiez).

4 Connecteurs aux

Il n'y a pas de lien particulier entre les connecteurs AUX SEND 1 (ou 2) et AUX RETURN 1 (ou 2) en raison

de leur numéro. Il s'agit de deux entités complètement différentes avec le même nom.

Les connecteurs sends sont des sorties, alors que les connecteurs returns sont des entrées. Le bouton AUX préserve le signal de la voie vers les sorties AUX SEND

Ces sorties peuvent être reliées aux entrées d'une réverbération ou d'un autre appareil. Les sorties de cet appareil sont ensuite reliées aux connecteurs AUX RETURN de la console. Ces signaux passent ensuite par les réglages de niveau AUX RETURN, puis sont finalement acheminés au bus MAIN MIX.

Le signal d'origine non affecté est donc routé des voies au bus MAIN MIX, et les signaux affectés sont acheminés des connecteurs AUX RETURN au bus MAIN MIX. Le signal non affecté et les signaux affectés sont ensuite mélangés pour créer un son superbe. Arme de cette connaissance, vous pouvez maintenant entrer dans le Monde des Auxiliaires.

TOUCHE aux 1 SELECT

À part de permettre d'utiliser un processeur d'effets, les sorties Aux Send ont un autre rôle primordial, celui d'acheminer le signal aux retours de scène afin que les musiciens puissent entendre ce qu'ils font. Le départ AUX SEND 1 de la 1402-VLZ PRO peut permettre l'une ou l'autre de ces fonctions, tout dépendant de la position de cette touche.

Avec la touche AUX 1 SELECT relevante (désactivée), le départ AUX SEND 1 prélevé le signal pré-Fader et avant le bus MUTE/ALT 3-4, ce qui implique que peu importe la façon dont vous manipulerez ces réglages alors qu'ils alimentent le bus MAIN MIX, le départ AUX SEND continue de dévier le signal. Il s'agit du moyen recommendé pour acheminer le signal aux retours de scène. Les réglages EQ affectent tous les départ aux SEND.

Avec la touche enfoncée, le département AUX SEND 1 devient un département d'effets ordinaire, dont le signal est prélevé post-Fader et après le bus MUTE/ALT 3-4. C'est une nécessité pour les départ d'effets, car les niveaux des signaux affectés doivent être les mêmes que ceux du signal non affecté.

Bouton aux 1 MASTER

Le bouton AUX 1 MASTER détermine le niveau général du signal AUX SEND 1, juste avant qu'il ne soit délivré à la sortie AUX SEND 1. Le niveau du départ AUX SEND 2 ne peut pas être réglé. Tournez le bouton complètement à gauche pour atténuer le signal au maximum, placez-le en position centrale pour le gain unitaire et tournez-le complètement à droite pour une accentuation de 10 dB. Comme avec certains autres réglages de niveau, il se peut que vous n'ayez jamais besoin d'autant de gain. Si un jour le besoin se présentait, vous serez heureux d'avoir choisi une console Mackie.

C'est habituellement le réglage qu'il faut monter lorsque le chanteur vous regarde, pointe son retour de scène du doigt et lève le pouce vers le ciel. Si son pouce pointait vers le bas, il faudrait réduire le niveau, mais ça ne se produit jamais...

Ces deux boutons déterminent le niveau général des signaux traités connectés aux entrées STEREO AUX RETURN

1 et 2 12.

Tournez-les complètement à gauche pour une atténuation maximum, placez-les sur la position centrale pour obtenir le gain unitaire et tournez-les complètement à droite pour une accentuation de 20 dB, pour les effets de faible niveau. Habituellement, ces boutons peuvent rester en position centrale, et les réglages du niveau de sortie du processeur d'effets sur leur position de gain unitaire (indiquée dans leur mode d'emploi). Si le résultat est trop fort ou trop faible, réglez le niveau de sortie du processeur, pas celui de la console. Ainsi, les boutons de la console demeurent en position centrale.

Les signaux passant par les réglages de niveau AUX RETURN sont acheminés directement au bus MAIN MIX 36, sauf pour une exception (voir paragraphe suivant). Les entrées AUX RETURN ne sont pas munies de touche MUTE/ALT 3-4, alors si vous souhaitez acheminer ces signaux au bus ALT 3-4, vous devez connecter les sorties du processeur d'effets à l'un des canaux stéréo et appuyer sur la touche MUTE/ALT de cette voie. 30.

48 TOUCHE EFX TO monitor

La fonction activée par la touche EFX TO MONITOR est très simple. Si vous voulez ajouter de la réverbération ou du delay aux signaux des retours de scène, enfoyez cette touche. Le trajet du signal est toutefois plus compliqué:

Avec la touche relevée, les entrées AUX RETURN 1 et 2 fonctionnent normalement : elles acheminent les signaux au bus MAIN MIX. Avec la touche enfoncée, la sortie AUX RETURN 1 fonctionne encore normalement, mais l'entrée AUX RETURN 2 alimente la sortie AUX SEND 1, et non le bus MAIN MIX.

Jusqu'à maintenant, avec la touche enfoncée, l'entrée AUX RETURN 1 alimente le bus MAIN MIX, et l'entrée AUX RETURN 2, la sortie AUX SEND 1. Supposons que vous n'ayez qu'un seul processeur d'effets et que vous vouliez qu'il alimente le bus MAIN MIX et la sortie AUX SEND 1. C'est là qu'intervient la normalisation.

49 Normalisation des ENTRES

La normalisation des entrées est une caractéristique que l'on trouve sur pratiquement toutes les consoles, les claviers et les processeurs d'effets. Ces connecteurs sont munis de broches à déssort se connectant aux broches

du signal, mais lorsque qu'un cable est inséré dans l'embase, cette connexion est interrompue. Ces broches de normalisation peuvent être utilisées de diverses façons. La mention "LEFT (MONO)" signifie que si vous connectez un signal au connecteur gauche LEFT et que vous laissiez le connecteur droit RIGHT libre, le signal est aussi acheminé à ce dernier grâce à la normalisation des entrées. Dès que vous connectez un cable au connecteur droit RIGHT, la connexion normalisée est alors rompue. Quel est le lien avec la touche EFX TO MONITOR? Les entrées AUX RETURN 1 sont normalisées aux entrées AUX RETURN 2. Si vous n'avez qu'un seul processeur d'effets, reliez-le à l'entrée AUX RETURN 1. Ne connectez rien à l'entrée AUX RETURN 2. Le signal alimentant les entrées AUX RETURN 1 est aussi acheminé aux entrées AUX RETURN 2. Enforcez la touche EFX TO MONITOR. Le bouton AUX RETURN 2 devient alors un bouton AUX SEND 1 additionnel pour le signal à l'entrée AUX RETURN 1. Une fois encore, l'entrée AUX RETURN 1 fonctionne normalement.

Félicitations! Vous venez de découvrir tout ce qui concerne les fonctions de la 1402-VLZ PRO. Vous pouvez aller prendre un rafraîchissement, la suite du mode d'emploi peut attendre.

50 Modifications

La plupart d'entre vous trouveront que la 1402-VLZ PRO est parfaite telle qu'elle est. Mais pour les applications particulières, trois trajets de signal peuvent être pratiques sur la 1402-VLZ PRO. Si vous ne savez pas comment souder, demandez l'aide d'un technicien. Ce n'est PAS le bon moment pour apprendre!

• Modification A : la sortie AUX SEND 2 devient pré-Fader, pré-Mute plutôt que post-Fader, post-Mute.
• Modification B: les sorties AUX SEND 1 (en mode post) et AUX SEND 2 reçoivent le signal peu importe la position de la touche MUTE/ALT du canal, mais demeurent post-Fader (bouton GAIN).
• Modification C: la sélection MAIN MIX dans la section SOURCE préleve le signal stéréo avant le réglage de niveau MAIN MIX (pré) qu'après (post). Vous trouverez des instructions pour apporter ces modifications sur notre site www.mackie.com (cliquez sur Support), ou contactez le support technique au 1-800-258-6883.

Bruit du bus main mix

Avec 20Hz à 20kHz de bande passante, sortie Jack 6,35 mm Main Out, bouton Trim des voies 1 à 6 régule sur gain unitaire, aucune modification d'égalisation, toutes les voies assignées au bus Main Mix, voies 1 et 3 réglées à gauche, 2 et 4 à droite.

Fader Main Mix et Fader des voies baissés:	-100 dBu
Fader Main Mix régle sur gain unitaire, Faders des voies baissés:	-86,5 dBu (Rapport signal/bruit: 90 dB, ↔reference: +4 dBu)
Fader Main Mix et Faders des voies régles sur gain unitaire:	-84,5 dBu

Distorsion harmonique totale (DHT)

1kHzà+14dBu.20Hzà20kHz

Entrées Mic (avant points d'insertion) : 0,0007 %

Diaphonie

À 0 dBu, 1 kHz, 20 Hz à 20 kHz de bande passante, entrée ligne, sortie Jack 6,35 mm Main Out, Trim réglé sur gain unitaire.

Fader principal baisse:	-85 dBu
Touche Alt/Mute de voie enforcée:	-84 dBu
Fader de la voie baisse:	-83 dBu

Réponse en fréquence

De n'importe quelle entrée vers n'importe quelle sortie 20 Hz à 60 kHz : +0 dB/-1 dB 20 Hz à 100 kHz : +0 dB/-3 dB

Niveau de bruit équivalent

Entre entrée Mic et sortie Insert Send, gain au maximum

Terminaison 150 Ohms: -129,5 dBm non pondéré

Taux de réjection de mode commun

Entre entrée Mic et sortie Insert Send, gain au maximum

1 kHz : Supérieur à -90 dB

Niveaux maximum

Entrées Mic :	+22 dBu
Entrée Tape :	+16 dBu
Autres entrées :	+22 dBu
Sorties XLR Main Mix :	+28 dBu
Autres sorties :	+22 dBu

Entrées Mic :	1,3 kOhms
Retours Channel Insert :	2,5 kOhms
Autres entrées :	10 kOhms ou plus
Sortie Tape :	1,1 kOhms
Autres sorties :	120 Ohms

Baxendall aigu	±15 db à 12 kHz
Filtre médiums	±12 dB à 2,5 kHz
Baxendall grave	±15 db à 80 Hz

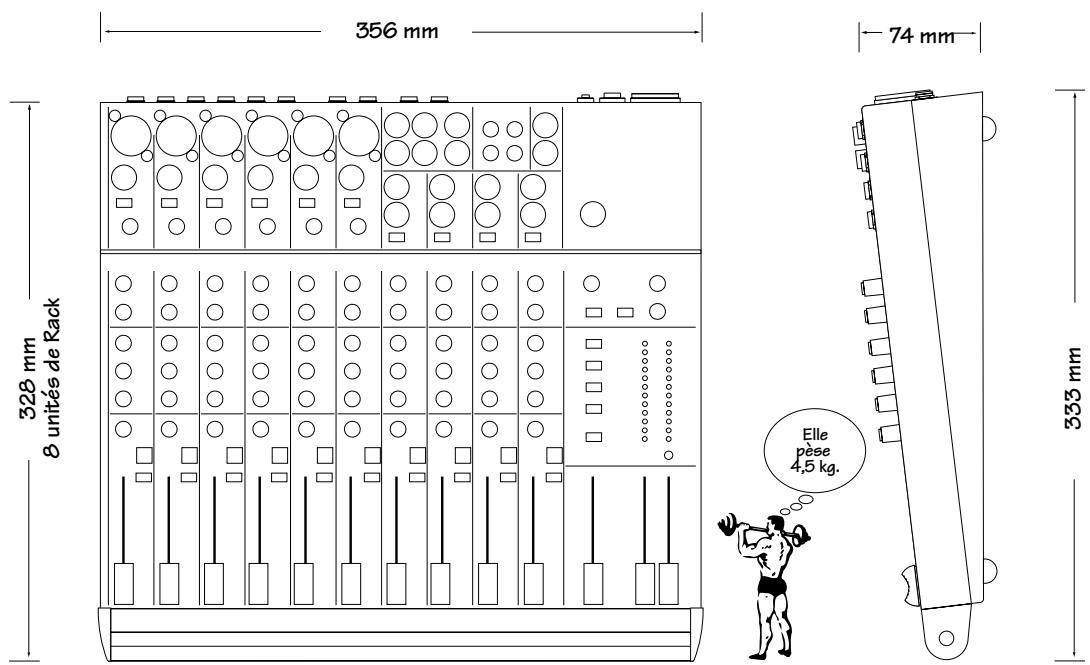

Alimentation

120 Vca, 50/60 Hz, 25 Watts

Fusible

120 V: 500 mA à fusion lente (5 x 20 mm) 220-240 V: 250 mA à fusion lente (5 x 20 mm)

LOUD Technologies Inc. améliore en permanence ses produits par des pièces de meilleure qualité, et en améliorant ses méthodes de fabrication. Par conséquent, nous nous réservons le droit de modifier ces caractéristiques à tout moment sans préavis.

Les détails concernant la garantie sont traités dans la section Conditions de Garantie, page 35.

Si vous pensez que votre console 1402-VLZ PRO a un problème, veuillez faire tout ce qui est en votre pouvoir pour le confirmer avant d'appeler pour une réparation. Cela pourrait vous éviter la souffrance d'être privé de votre console.

Cela peut vous sembler évident, mais voici quelques petits trucs que vous pouvez vérifier.

Une voie ne fonctionne pas correctement

• La touche MUTE/ALT 3-4 est-elle dans la bonne position?
• Le Fader est-il monté?
• Déconnectez les appareils des points d'insertion (canaux 1 à 6 seulement).
• Essayez la même source sur une autre voie, réglée exactement pareil.

Problème de sortie

• Le réglage de niveau est-il monté?
• Si c'est une sortie MAIN OUT, déconnectez toutes les autres. Ainsi, si c'est la sortie Jack 6,35 mm Main out gauche, déconnectez les sorties RCA et XLR gauche. Si le problème disparaît, le mélangeur n'est pas la cause du problème.
• Si c'est une sortie stéréo, inversez les côtés. Ainsi, si une sortie gauche fait défaut, inversez les cables gauche et droit au niveau de la console. Si le problème change de côté, la console n'est pas la cause du problème.

Bruit

• Réduisez le réglage AUX RETURNS et celui du Fader au maximum, un par un. Si le son disparaît, le problème provient de la voie ou des appareils connectés, alors, déconnectez-les. Si le bruit disparaît, il était provoqué par ces appareils.

Pas d'alimentation

• Notre question préférée : Avez-vous appuyé sur l'interrupteur POWER ?
• Vérifiez le fusible 23.

Réparations

La réparation des produits Mackie est réalisée dans notre quartier général intergalactique à Woodinville dans l'état de Washington aux États-Unis. En dehors des États-Unis, merci de contacter votre distributeur local ou votre revendeur.

1. Merci de consulter la rubrique "détection des pannes" précédente.
2. Appelez votre distributeur local ou revendeur pour expliquer le problème et pour demander un numéro d'Autorisation de Retour. Ayez le numéro de série de votre 1402-VLZ PRO sous la main. Vous devez avoir un numéro d'Autorisation de Retour avant une réparation.
3. Gardez ce manuel et le câble d'alimentation. Nous n'en avons pas besoin pour réparer la console.
4. Emballez la console dans sa boîte d'origine. C'est TRES IMPORTANT pour une première protection.
5. N'oubliez pas d'y joindre une copie de la facture d'achat et une lettre avec votre nom, votre adresse, un numéro de téléphone et une description détaillée du problème, y compris la façon dont nous pouvons le reproduire.
6. Nous ferons tout pour que votre console soit réparée dans les plus brefs délais. Ce paragraphe ne s'applique pas nécessairement aux réparations hors garantie.

Note: Vous devez une facture d'un distributeur ou revendeur/agree Mackie pour bénéficier d'une réparation sous garantie.

Connecteurs "XLR

Les consoles Mackie utilisent des connecteurs XLR femelle pour les entrées micro qui sont câblées comme suit : la broche 1 est reliée à la masse (blindage), la broche 2 au Plus ("point chaud" ou positif) du signal audio et la broche 3 au Moins ("point froid" ou négatif) du signal (Figure A). Ce câblage respecte tout à fait les normes de l'AES (Audio Engineering Society).

Utilisez un connecteur XLR mâle, comme ceux que l'on trouve sur les câbles de micro, pour la connexion au Jack XLR femelle.

Figure A: Connecteurs XLR

Jacks stéreo et embases 6,35 mm

Les Jacks stéréo 6,35 mm offrent trois points de contact. Ils sont utilisés pour les signaux symétriques et les casques stéréo. Voir Figure B. Ces Jacks peuvent être utilisés comme :

• Connexion de casque stéréo et, moins fréquemment, de micros et d'entrées lignes stéréo. Lorsque les Jacks 6,35 mm sont câblés en stéréo, la pointe est connectée au signal de gauche, la bague à celui de droite.

Figure B: Jack 6,35 mm stéréo

et le corps est relié à la masse. Les mélangeurs Mackie n'acceptent pas la connexion directe de micros avec un seul Jack stéréo. Ils doivent avoir deux câbles (gauche et droit), qui peuvent être connectés dans les deux préamplis de micro.

Vous pouvez réaliser votre propre adaptateur pour micros stéréo. À l'aide d'un câble en "Y", reliez un Jack 6,35 mm femelle à deux connecteurs XLR, un pour le signal de gauche, l'autre pour celui de droite.

• Circuit mono symétrique. Lorsqu'un Jack 6,35 mm est symétrique, la pointe est connectée au Plus de la liaison (point chaud), la bague au Moins (point froid) et le corps à la masse (blindage).
• Circuit asymétrique Départ/Retour. Les Jacks 6,35 mm sur les connecteurs en "Y" sont connectés comme suit : la pointe au signal de départ (sortie du mélangeur), la bague au retour du signal (entrée du mélangeur), et le corps est relié à la masse (blindage).

Jacks mono et embases 6,35 mm

Les Jacks mono offrent deux points de contact (Figure C). Ils sont utilisés pour les signaux asymétriques, dans diverses applications. La pointe est connectée au signal audio, le corps à la masse. Voici quelques exemples :

• Micros asymétriques
• Guitares électriques et instruments électroniques
• Connexions à niveau ligne asymétriques

Figure C: Jack mono

JACKS 6,35 MM commutables

Les Jacks 6,35 mm peuvent être munis de commutateurs, qui sont actifs par l'insertion d’un cable. Ces commutateurs permettent d’ouvrir une boucle d’insertion, de changer le trajet du signal ou d’accomplir d’autres fonctions. Les Jacks du canal et du bus d’insertion, d’entrée et des retours AUX sont équipés de commutateurs. Ces commutateurs permettent aussi de relier les entrées à niveau ligne à la masse lorsqu’aucun cable n’est connecté.

La plupart du temps, le Jack doit être inséré jusqu'au fond pour activer le commutateur. Certains circuits Mackie, dans certaines circonstances, ne nécessitent qu'une insertion partielle. Voir Connexions spéciales des produits Mackie, plus loin dans cette section.

Connecteurs et embases RCA

Les connecteurs RCA (Figure D) sont souvent utilisés sur les équipements audio et

Figure D: Connecteur RCA Plug

video grand public et pour plusieurs autres applications. Ils

dont asymétriques comme les Jacks 6,35 mm mono (voir Figure C). Le signal est connecté à la pointe et la masse (blindage) est reliée au corps.

Asymétrisation des liaisons

Les équipements de studio, de sonorisation, etc., font appel à la fois à des connecteurs symétriques et asymétriques, ce qui peut poser un problème lorsque vous reliez un appareil symétrique à un appareil asymétrique.

• Lorsque vous connectez une sortie symétrique à une entrée asymétrique, assurez-vous que les Plus soient reliés et que le Moins de la liaison symétrique soit relié à la masse (blindage) de la liaison asymétrique. Dans la plupart des cas, la masse symétrique doit aussi être connectée à la masse de l'entrée asymétrique. Si vous rencontres des problèmes de boucle de masse, déconnectez la masse du côté symétrique.
• Lorsque vous connectez une sortie asymétrique à une entrée symétrique, connectez les Plus ensemble. La masse de la liaison asymétrique doit être reliée au Moins et à la masse de l'entrée symétrique. En cas de problème de boucle de masse, essayez de déconnecter la masse de la liaison asymétrique de la masse de l'entrée symétrique, en connectant quand même la masse de la liaison asymétrique au Moins de l'entrée symétrique.

Dans certains cas, vous devez réaliser des adaptateurs spéciaux pour connecter vos équipements. Par exemple, vous pouvez réaliser un câble XLR symétrique femelle relié à un Jack 6,35 mm mono.

Connexions speciales des produits MACKIE

Le câblage des Jacks tient compte des connexions symétrique à asymétrique. Par exemple, lorsqu'un Jack 6,35 mm mono est inséré dans une entrée Jack 6,35 mm stéreo symétrique, il y a automatiquement asymétrisation de la liaison, et la connexion s'effectue. Lorsqu'un Jack 6,35 mm stéreo est inséré dans une entrée Jack 6,35 mm asymétrique, la bague (Moins) est automatiquement reliée à la masse (blindage).

Jacks stéreo pour câble d'insertion

Les câbles d'insertion Mackie sont dotés de trois Jacks stéreo 6,35 mm. Ils sont asymétriques et reçoivent les signaux de sortie (départ) et d'entrée (retour) de la console par le même Jack (voir Figure F). Le corps sert de masse (blindage) pour les deux signaux. Le signal de départ de la console en direction de l'appareil externe est connecté à la pointe, et le signal de départ de l'appareil vers la console, à la bague.

Utilisation du départ d'un jack

Si vous insérez un Jack mono 6,35mm partiellement (jusqu'au premier clic) dans une embase d'insertion Mackie, le commutateur n'est pas activé et la boucle d'insertion n'est pas ouverte (permettant ainsi au signal de la voie de poursuivre son trajet dans la console).

Cela vous permet de prélever le signal du canal ou du bus à ce point du circuit sans interrompre l'utilisation en cours.

Si vous enfoncez le Jack stéreo 6,35 mm jusqu'au deuxième cig, le commutateur est alors activé et dévie le signal de sortie, ce qui interrompt le signal sur la voie. Voir Figure E.

REMARQUE: Évitez de surcharger ou de court-circuit le signal prélevé, ce qui affecte le signal interne.

Entrées et retours stéreo : mono, stéreo, peu importe

Les entrées ligne stéreo et les retours stéreo AUX sont de bons exemples de la philosophie Mackie (que nous venons tout juste d'inventer) : un maximum de flexibilité avec un minimum de maux de tête. Les entrées et les retours sont donc automatiquement mono ou stéreo, tout dépendant de la façon dont vous utilisez les Jacks. Voici comment cela fonctionne:

Figure E

Un signal mono doit être connecté à l'entrée ou au-retour LEFT (MONO). Le signal sera routé aux voies gauche et droite du circuit du retour, et apparaitra en plus au centre de la paire de bus à laquelle il est assigné, ou à une autre position, déterminée par le bouton PAN.

Un signal stéréo, sur deux Jacks, doit être connecté aux entrées ou aux retours LEFT (MONO) et RIGHT. Le commutateur dans le Jack d'entrée RIGHT désactive la fonction mono, et les signaux peuvent être en stéréo.

Un signal mono connecté à l'entrée RIGHT sera acheminé uniquement au bus de droite. Vous ne voudrez probablement utiliser cet effet sophistiqué que lors d'événements spéciaux (mariages, la fête d'anniversaire de Rush Limbaugh, etc.).

Multiconnecteurs et câbles en "y

Les multiconnecteurs ou les câbles en "Y" permettent de router le signal d'une sortie vers deux entrées ou plus, en utilisant de simples connexions en parallèle. Vous pouvez utiliser les multiconnecteurs et les câbles en "Y" avec les sorties des circuits symétriques et asymétriques.

Souvenez-vous : N'utilisez ces câbles que pour diviser les sorties. Si vous ne céss coupler les sorties, utilisez une seule console.

Figure F

A0X A0X 1 1

NOTES:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900 901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 961 962 963 964 965 966 967 968 969 970 971 972 973 974 975 976 977 978 979 980 981 982 983 984 985 986 987 988 989 990 991 992 993 994 995 996 997 998 999

Le mot de la fin

Que le générique défile ! Mode d'emploi écrit par Jeff Gilbert, d'après une pierce de Ron Koliha, avec des segments empruntés par-ci par-là. Mode d'emploi ensuite défiguré par le personnel du soutien technique de Mackie. Mode d'emploi composé sur un PC désuet à l'aide d'un traitement de texte bon marché, puis converti sous la forme de ce chef d'œuvre à l'aide d'un Macintosh de 13 étages et 1000 Gigawhoppers par l'équipe publicitaire noire de Mackie (Becky Priebe, tout particulièrement). Veuillez nous informer si vous trouvez une erreur ou si vous trébuchez sur un paragraphe déroutant. Merci d'avoir lu le mode d'emploi en entier (nous savons que c'est le cas, sinon vous ne liriez pas ceci).

"Mackie", le logo du "personnage qui court", "VLZ" et "XDR" sont des marques déposées de LOUD Technologies Inc. Les autres marques mentionnées sont des marques déposées de leurs propriétaires respectifs.

© 2003-2005 LOUD Technologies Inc.

Tous droits réservés.

Conservez votre facture d'achat.

A. LOUD Technologies Inc. garantit les matériaux, la fabrication et le fonctionnement de ce produit sur une période de deux ans à partir de la date d'achat. Si un défaut est constaté sur les matériaux ou la fabrication, ou si le produit ne fonctionne pas correctement pendant la période de garantie, LOUD Technologies, selon les cas, réparera ou remplacera le produit. Cette garantie s'applique uniquement aux équipements vendus et livrés dans l'Union Européenne par LOUD Technologies ou ses distributeurs agréés. B. Le fait de ne pas s'enregistrer sur Internet, ou de ne pas renvoyer la carte d'enregistrement du produit n'annulera pas la garantie de deux ans. C. Les réparations et la maintenance des produits Mackie doivent être réalisées uniquement dans un Centre Technique Agréé Mackie (voir D ci-dessous). Une maintenance, des réparations ou des modifications non autorisées annuleront cette garantie. Pour obtenir des réparations sous cette garantie, vous devez disposer d'une copie de votre facture. Il est nécessaire d'établir une date d'achat afin de déterminer si votre produit est encore sous garantie. D. Pour obtenir une réparation depuis un Centre Technique Agréé Mackie:

1. Appelez votre distributeur ou revendeur Mackie pour connaître le nom et l'adresse du Centre Technique Agréé Mackie le plus proche.
2. Assurez-vous que vous disposez d'une copie de votre facture. Si vous ne la trouvez pas, le Centre Technique Agréé pourrait vous facturer les réparations, même si votre produit Mackie est toujours sous la garantie des deux ans.
3. Assurez-vous que le problème peut être reproduit. Si vous amenez votre produit Mackie dans un Centre Technique Agréé et qu'il ne trouve rien d'anormal, vous pourrez être facturé pour la main d'œuvre.
4. Si vous devez expédier votre produit au Centre Technique Agréé Mackie, faites-le en port payé dans son emballage d'origine.

E. LOUD Technologies et les Centres Techniques Agréés Mackie se réservent le droit de vérifier si les produits sont sujets à garantie avant de commencer la réparation ou le remplacement. LOUD Technologies et les Centres Techniques Agréés Mackie peuvent, selon les cas, réclamer une preuve de la date d'achat sous la forme d'une copie datée de la facture. La décision finale de la couverture de la garantie appartient uniquement à LOUD Technologies et à ses Centres Techniques Agréés Mackie.

F. Les produits Mackie renvoyés à LOUD Technologies et déclarés entrant sous la clause de garantie seront réparés ou remplacés dans les trente jours suivant la réception de la demande par LOUD Technologies. LOUD Technologies pourra utiliser des pièces recyclées pour la réparation ou le remplacement du produit. Les produits renvoyés à LOUD Technologies n'entrant pas sous la garantie seront réparés et renvoyés avec une facturation pour la main-d'œuvre, les matériaux, et les frais d'expédition et d'assurance. Les produits réparés sous garantie seront renvoyés en port payé par LOUD Technologies.

1. LOUD Technologies garantit toutes les réparations pendant 90 jours, ou pendant le reste de la période de garantie. Cette garantie ne s'étend pas aux dommages entrainés par une installation inappropriée, une mauvaise utilisation, un mauvais traitement ou à des intempéries. Cette garantie est reconnue uniquement si les sceaux d'inspection et le numéro de série sur l'unité n'ont pas été effacés.
2. LOUD Technologies n'assume aucune responsabilité pour la qualité ou la durée des réparations réalisées par les Centres Techniques Agréés Mackie.
3. Cette garantie est étendue à l'acheteur d'origine et à toute personne qui pourrait accueillir ce produit pendant la période de garantie. Une copie de la facture d'origine est nécessaire pour obtenir les réparations sous garantie.
4. C'est votre seule garantie. LOUD Technologies n'autorise aucune autre personne, y compris le distributeur ou le représentant, à assumer une responsabilité au nom de LOUD Technologies ou de faire une garantie pour LOUD Technologies Inc.

G. LA GARANTIE DONNEE SUR CETTE PAGE EST LA SEULE GARANTIE DONNEE PAR LOUD TECHNOLOGIES INC. ET REMPLACE TOUTES LES AUTRES GARANTIES, DONT LES GARANTIES MARCHANDES ET APPROPRIEEES POUR UN BUT PARTICULIER. LA GARANTIE DONNEE SUR CETTE PAGE DEVRA ETRE STRICTEMENT LIMITEE A DEUX ANS DEPUIS LA DATE D'ACHAT CHEZ UN DISTRIBUTEUR MACKIE AGREE. APRES EXPIRATION DE LA PERIODE DE GARANTIE, LOUD TECHNOLOGIES INC. N'AURA PLUS AUCUN OBLIGATION DE GARANTIE. LOUD TECHNOLOGIES INC. NE SERA PAS TENU RESPONSABLE DE TOUS DOMMAGES ACCIDENTELS, SPECIAUX OU SUITE A UN DEFAULT DU PRODUIT MACKIE.

16220 Wood-Red Road NE • Woodinville, WA 98072 • USA
