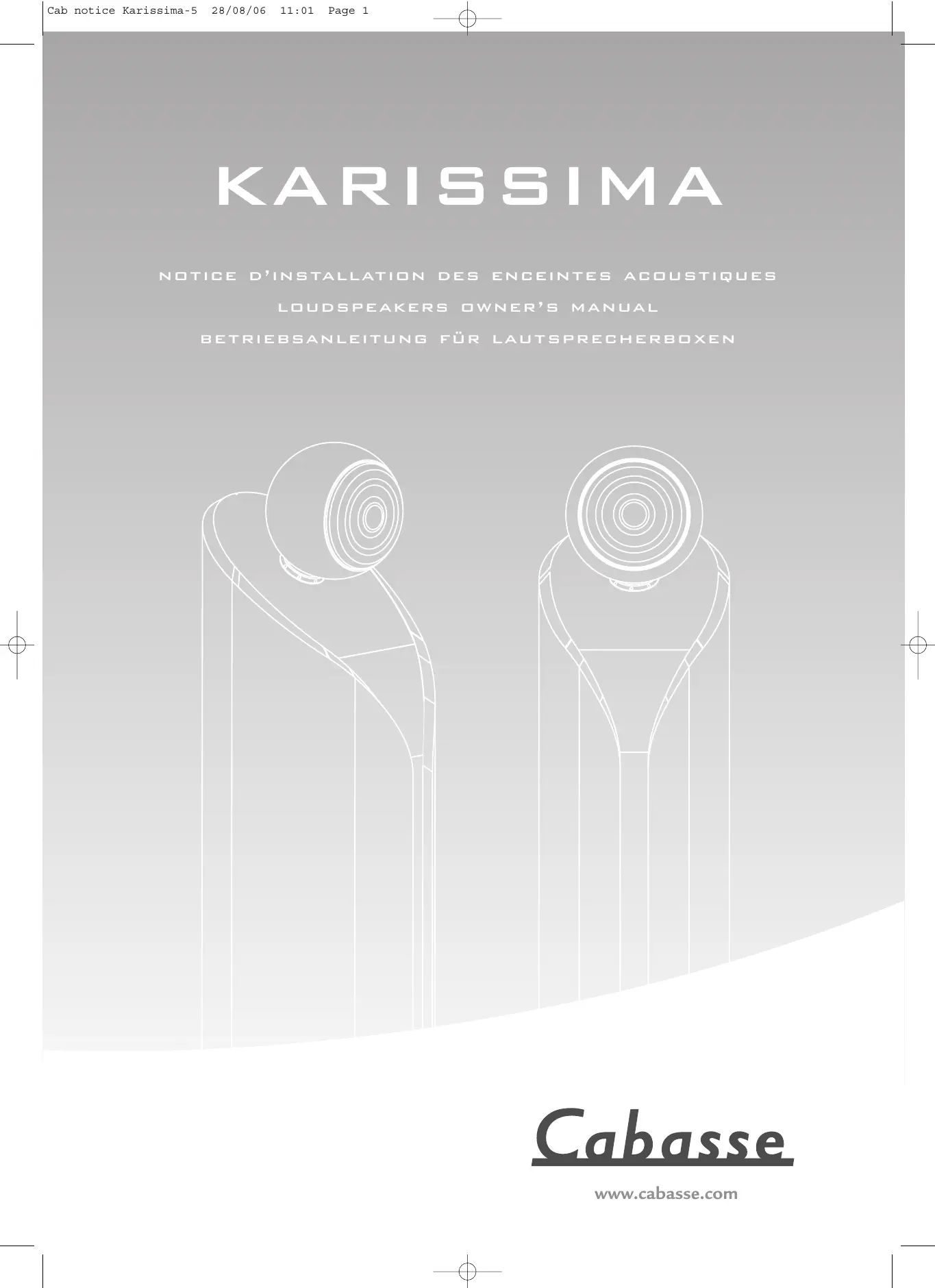

MODE D'EMPLOI KARISSIMA CABASSE
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.
Deballage des enceintes
Etant donné le poids élevé des Karissima, 2 personnes au moins doivent prendre part à cette opération. Surtout ne pas porter ni manipuler la Karissima en la tenant par la sphère. Défilmer l'emballage et couper les 2 cerclages, enlever le carton extérieur et couper les adhésifs du carton intérieur pour libérer les 4 rabats. Basculer verticalement la Karissima sur les calages inférieurs du socle. Basculer légèrement la Karissima sur l'arrière et enlever le calage inférieur avant. Basculer légèrement la Karissima sur l'avant et enlever le calage arrière du socle. Nous vous conseillons de conserver l'emballage de votre enceinte à plat pour une utilisation ultérieure éventuelle.
Positionnement des enceintes
Nos enceintes acoustiques sont prévues pour fonctionner en position verticale, afin de respecter la courbe polaire des haut-parleurs.
Les enceintes Karissima sont livrées avec un jeu de cônes de découplage ①. Ces accessoires sont à visser dans l'emplacement prévu sous vos enceintes. Ces pointes ou cônes de découplage permettent d'assurer une catégorie stabilité de l'enceinte tout en limitant les résonances pouvant être générées par certains types de sols comme les planchers par exemple.
Les Karissima sont équipées avec une grille circulaire amovible protégeant le haut-parleur tri-axial TC23. Cette grille est maintenue grâce à une couronne magnétique, il suffit d'une légère traction pour l'enlever, et de la positionner devant le TC23 pour la remettre en place. Nous vous recommandons de laisser ces grilles en place quand les Karissima ne sont pas utilisées. Grâce à leur grande aération et leur forme spécialement adaptée au haut-parleur tri-axial, ces grilles peuvent ne pas être enlevées lors de l'utilisation des enceintes.
ATTENTION! L'habillage en tissu protégeant le haut-parleur de graves de la Karissima n'est pas amovible. Toute tentative de démontage par une personne non accréditée par Cabasse pour une intervention d'après-vente entraînera l'annulation immédiate de toute garantie.
Le champ magnétique des moteurs des haut-parleurs va rayonner au-delà de l'enveloppe de l'enceinte acoustique. Il faut donc éloigner d'environ 50 cm les appareils et objets sensibles à ce type de rayonnement (téléviseurs, écrans d'ordinateur, disquettes informatiques, bandes magnétiques audio ou vidéo, cartes à puces...).
Placement des enceintes dans une pièce
Outre la position des enceintes, il faut tenir compte de leur emplacement dans la pièce, les propriétés acoustiques d'un local étant un facteur capital dans la retransmission du son.
Pour une écoute stéréo classique 2.0 (2)
Si l'on considère que d est la distance qui sépare les deux enceintes, celle-ci doit être supérieure à 1,5 m. Les deux enceintes doivent être à égale distance de la zone d'écoute qui forme avec elles un triangle équilatéral. Les haut-parleurs doivent être dirigés vers la zone d'écoute. ■ Les enceintes doivent, de préférence, diffuser dans le sens de la plus grande dimension de la pièce. D'une façon générale, on doit éviter de positionner les enceintes dans les coins d'une pièce, car la disposition en angle favorise les fréquences graves. De même, les enceintes doivent se situer à une distance d'au moins 20 cm du mur. Toujours dans le but d'obtenir une réponse équilibrée, il est recommandé de surélever les enceintes compactes d'environ 30 à 40 cm du sol avec des supports pour enceintes, les tweeters de l'enceinte devant se situer approximativement à la hauteur des oreilles de l'auditeur lorsque celui-ci est en position assise. Aucun élément (table, fauteuil...) ne doit gêner la propagation directe entre les enceintes et l'auditeur. Un effet de masque, même partiel, déséquilibre complètement la reproduction sonore car il provoque une atténuation des fréquences aigües et dans la majorité des cas des mediums égarlement. La disposition des enceintes dans des niches est également en général à proscrire car elle modifie la courbe de réponse de l'enceinte, particulièrement dans les fréquences basses. S'il est impossible d'adopter une autre disposition, on doit veiller à ce que l'enceinte s'encastre avec le minimum de jeu dans la niche, pour éviter l'apparition de résonances diverses. Par ailleurs, la partie visible du tissu devra être à l'extérieur de la niche.
Pour une écoute home cinéma ou 5.1 ③
Pour la disposition d'un ensemble home cinéma, il est important d'apporter la plus grande attention à la disposition des enceintes supplémentaires spécifiques.
L'enceinte centrale doit être placée le plus près possible de l'écran en recherchant la position dans le lieu d'écoute qui apporte la plus grande cohésion sur les dialogues entre le son et l'image. En pratique, cela revient à placer l'enceinte centrale-
le au-dessus de l'écran si les enceintes principales sont plus basses que celui-ci, et en dessous si les enceintes principales sont plus hautes.
- Les enceintes arrière, voies d'effet ou surround doivent être disposées contre les murs latéraux, légèrement en hauteur. Elles doivent être situées légèrement en arrière de la zone d'écoute. Le caisson de graves doit être placé dans la zone d'écoute avant. Son placement contre un mur renforce l'extrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pièce.
Votre amplificateur audio-video permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfaite cohésion entre les sources sonores.
Il est nécessaire d'étendre tous les appareils avant la connexion des enceintes. Pour le branchement de vos enceintes acquises, il faut tenir compte de la section des câbles et du respect des phases.
Section des câbles
Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut que la résistance électrique des câbles de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider à choisir la meilleure section de câble pour votre installation, veuillez suivre le tableau récapitulatif.
| Distance ampli - enceinte | Section |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |
Bornes WBT
Les Karissima sont équipées des mêtres bornes disponibles. Très fiables et robustes, elles permettent l'utilisation de câbles à terminaison dénudée, équipés de fiches dites "banane" ou de fourches, avec une qualité de liaison électrique optimale.
Dans les cas d'utilisation de câbles dénudés ou de fourches, il faut s'assurer que chaque borne est bien serrée avant mise en route de l'amplificateur.
Phase
Les enceintes et les amplificateurs ont leurs bornes de branchement répertoriées. Il y a deux façons courantes d'effectuer ce repérage : soit une borne rouge ou repère+, soit une borne noîre ou repère-.
Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est-à-dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur ; la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.
Mono-câblage et bi-câblage
En mode mono-câblage, soit avec une seule paire de câbles reliant la Karissima à l'amplificateur, les 2 pièces spécifiques assurant les liaisons entre les 2 bornes "+" et les 2 bornes "--" doivent être en place (4). Contrôler leur bon serrage pour assurer une bonne transmission du signal et bien respecter la phase.
Ces 2 pièces de liaison doivent être enlevées pour toute utilisation en mode bi-câblage ou bi-amplification passive. Dans la première configuration, 2 paires de câbles reliant la Karissima à l'amplificateur, dans la seconde la Karissima est reliée à 2 amplificateurs distincts ⑤. Toujours bien respecter les phases.
Entretien
Les ébénisteries de la Karissima, réalisées en panneaux multiplex de bois naturel protégés par 4 couches de vernis, ne nécessitent un certain entretien particulier, le matériel utilisé étant un produit de très haute technicité. Elles peuvent être nettoyées avec un chiffon humide, tout comme les parties peintes et le socle en granit.
En suivant les conseils d'installation, de branchement et d'emploi explicités dans cette notice, vous êtes assurés d'un fonctionnement parfait de vos enceintes acoustiques.
Garantie
Nous vous remercions de bien vouloir activer la garantie Cabasse dans les 60 jours à compter de la date d'achat de votre matériel, soit en nous retournant la carte de garantie jointe dûment complétée, soit en enregistrant en ligne librement sur notre site web www.cabasse.com ou figurent également les détails sur la garantie constructeur et l'extension de garantie Cabasse propre à votre matériel.
Nous recevons tous les jours des lettres de clients satisfaits du besoin de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
- tweeteter
- Médium
- bas-méodium
1x30cm 30ND40
Fréquences de coupure
Réponse en fréquence
Bande utile
Dispersion
Efficacité
Impédance nominale
Impédance mini.
Puissance nominale
Puissance crête
Finitions standard
Dimensions (h x l x p)
Poids
21 cm 3-voies co-axiales
dôme de 2,5 cm. 3500-22000 Hz
anneau P2C de 12 cm. 800 - 3 500 Hz
anneau Duocell de 21 cm. 100 - 800 Hz
30 cm à dôme inversé en nid d'abeille 35 - 100 Hz
100-800-3500Hz
35 - 22 000 Hz ± 3 dB (en champ libre)
-6 dB à 20 Hz et 25 kHz (en champ libre)
Dans un écart max. de 2 dB avec la courbe de référence : dans un arc de quel qu'elle soit le plan, soit dans un cône parfait de
91 dB (2,8 V/1m)
3.4Ω
180W
1260W
Wengé - Merisier - Santos
1450× 380× 540mm
70kg
1xTC23
- tweetert unit
- midrange unit
- low-midrange unit
1x30ND40
Cross-over points
Frequency response
Dispersion
Sensitivity
Nominal impedance
Impédance minimale
Power handling
Peak power
Standard finish
3 x événements frontaux 3 front ports 3 x waagrechte Röhre
Filtre salle-bas 30ND40
30ND40 filtre passe-bas
Ébénisterie en multiplis et hêtre (15 couches)
Service Consommateur France 02 98 05 13 13
service-conso@cabasse.com
