MODE D'EMPLOI ANTIGUA IN WALL CABASSE
| SPECIFICATIONS | ANTIGUA IN WALL |
| Position | dans mur / plafond |
| Voies | 2 |
| Haut-parleurs | tweeter large bande DOM36 - membrane KALADEX technologie AIRE médium-grave 17T15 - membrane P2C |
| Filtre | 3 800 Hz |
| Bande passante | 80 Hz - 22 000 Hz |
| Efficacité 1 W / 1 m | 91 dB |
| Impédance nominale | 8 ohms |
| Impédance minimale | 6,9 ohms |
| Puisance nominale | 75 W |
| Puisance créée | 550 W |
| Blindage magnétique | non |
| Dimensions (h x l x p) | 37 x 26,7 x 9,5 cm |
| Poids | 3,5 kg |
| Finition standard | blanc |
| Étant donné l'évolution des techniques mises en œuvre pour une fiabilité accrue et une recherche constante de qualité optimale, Cabasse se réserves le droit d'apporter toutes modifications aux modèles représentés sur les fiches techniques ou les documents publicitaires. | |
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance.
Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.
Deballage des enceintes ①
Ouvrir le côté mentionné sur le carton, replier sur les côtés les rabats supérieurs du carton. Puis retourner l'emballage avec son contenu, vider le carton de son contenu et sortir les enceintes de leur emballage. Retirer les grilles des baffles, conservez-les à l'abri, loin de la zone de travail pour qu'elles ne courent aucun risque d'endommagement. Nous vous conseillons de conserver l'emballage de vos enceintes à plat pour une utilisation ultérieure éventuelle.
Contenu du carton :
2 enceintes ANTIGUA IN WALL avec leur grille de protection 2 gabarits d'alignement 2 masques à peinture
Installation des enceintes
Vérifiez qu’il n’existe aucun risque de conflit avec d’autres éléments encastrés (conduite, air conditionné, câble électrique etc.). Dans le cas d’une construction existante, il est préférible de dresser un plan précis des réseaux encastrés. Évitez d’installer le haut-parleur dans une cavité importante, une canalisation ou une paroi mince ou fragile risquant de résonner ou de vibrer. Ces enceintes sont conçues pour fonctionner de manière idéale dans un volume de charge d’environ 20 litres. L’équilibre de l’enceinte est ajusté pour fournir la meilleure linéarité dans un demi espace de rayonnement (encastrée dans un large plan). Éloignez, si possible, le positionnement des enceintes à au moins 0.5m de tout angle car la disposition en angle modifie l’équilibre des fréquences graves.
Amortissement de la cavité murale
Veuillez remplir à peu près toute la cavité de matériel amortissant, sans le tasser exagérément. La laine de verre et la laine minérale conçues pour l'isolement thermique conviennent parfaitement. N'utilisez sous aucun prétexte de mousse synthétique à cellules fermées ou de polystyrène expansé. Vérifiez qu'aucun débris ne risque de tomber à l'intérieur du haut-parleur (surtout en cas de montage au plafond).
IMPORTANT : VOUS DEVEZ VERIFIER QUE LES MATERIALAUX QUE VOUS UTILISEZ SONT CONFORMES AUX REGLES LOCALES EN MATIERE DE FEU ET DE CONSTRUCTION.
Ajustement du cadre dans la paroi
Positionnez le gabarit à l'endroit souhaité. Tracez les pourtours du gabarit puis découvrez proprement l'ouverture en suivant le trait. Positionnez le cadre dans le mur ou le plafond, vissez les 6 vis visibles à l'avant. Ces vis assurent le basculement des came du système de fixation mobile qui prendront place de l'autre côté de la paroi. Assurez-vous qu'elles sont bien en place puis serrez les vis. Une légère flexion du cadre est permise, toutefois il ne faut pas serrer exagérément.
Personnalisation
Le cadre mural possède une finition blanche semi-mate, prête à peindre. Vous pourrez harmoniser les enceintes et votre décor. Ajustez parfaitement le masque avant de procéder aux travaux de finition. N'enduisez pas le haut-parleur ou toute zone située derrière la grille. Évitez de toucher le haut-parleur pour ne courir aucun risque de l'endommager.
Placement des enceintes
Nos enceintes acoustiques sont optimisées pour le fonctionnement en position verticale, afin de respecter la courbe polaire des haut-parleurs. Le champ magnétique des moteurs des haut-parleurs va rayonner au-delà de l'enveloppe de l'enceinte acoustique. Il faut donc éloigner d'environ 50 cm les appareils et objets sensibles à ce type de rayonnement (téléviseurs, écrans d'ordinateur, disquettes informatiques, bandes magnétiques audio ou vidéo, cartes à puces...). Outre la position des enceintes, il faut tenir compte de leur emplacement dans la pièce, les propriétés acoustiques d'un local étant un facteur capital dans la retransmission du son.
Placement pour une écoute stéréo ③
Si on considère que « d » est la distance qui sépare les deux enceintes, celle-ci doit être supérieure à 1,5 m. Les deux enceintes doivent être à égale
distance de la zone d'écoute qui forme avec elles un triangle équilatéral.
■ Les enceintes doivent, de préférence, diffuser dans le sens de la plus grande dimension de la pièce.
Aucun élément (table, fauteuil...) ne doit générer la propagation directe entre les enceintes et l'auditeur. Un effet de masque, même partiel, déséquilibre complètement la reproduction sonore car il provoque une atténuation des fréquences aigues et dans la majorité des cas des médiums également.

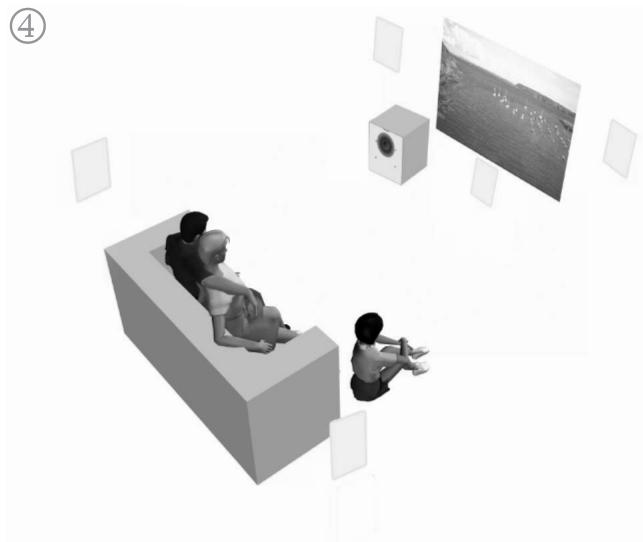

Placement pour une écoute audio vidéo 5.1 ④
Pour la disposition d'un ensemble home cinema, il est important d'apporter la plus grande attention à la disposition des enceintes supplémentaires spécifiques.
L'enceinte centrale doit être placée le plus près possible de l'écran en recherchant la position dans le lieu d'écoute qui apporte la plus grande cohésion sur les dialogues entre le son et l'image. En pratique, cela revient à placer l'enceinte centrale au-dessus de l'écran si les enceintes principales sont plus basses que celui-ci, et en dessous si les enceintes principales sont plus hautes. Les enceintes arrière, voies d'effet ou surround doivent être disposées dans les murs latéraux, en hauteur. Elles doivent être situées légèrement en retrait de la zone d'écoute.
Le caisson de graves doit être placé dans la zone d'écoute avant. Son placement contre un mur renforce l'extrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pièce.
L'amplificateur audio-vidéo permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfaite cohésion entre les sources sonores.
ATTENTION : IL EST NÉCESSAIRE D'ÉTEINDRE TOUS LES APPAREILS AVANT LA CONNEXION DES ENCEINTES. POUR LE BRANCHEMENT DE VOS ENCEINTES ACOUSTIQUES, IL FAUT TENIR COMPTE DE LA SECTION DES CÂBLES ET DU RESPECT DES PHASES.
Section des câbles
Pour conserver toutes les qualités des enceintes acoustiques et évier les pertes de puissance, il faut que la résistance électrique des câbles de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider àCHOISIR LA MAJBEURE SECTION DE CÂBLE pour VOIRE Installation, veuillusz suivre le tableau récapitulatif.
| Distance ampli - enceinte | Section |
| 4,5 m | 1,5 mm2 |
| 6 m | 2 mm2 |
| 7,5 m | 2,5 mm2 |
| 9 m | 3 mm2 |
| 12 m | 4 mm2 |
Respect des phases
Les enceintes et les amplificateurs ont leurs bornes de branchement répertoriées. Il y a deux façons courantes d'effectuer ce repérage : soit une borne rouge ou repère +, soit une borne noire ou repère -. Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est-à-dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur, la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.
Service apres VENTE
Cabasse dispose d'un réseau de revendeurs agréés qui est à votre disposition pour assurer le service après vente de votre matériel. Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.
En suivant les conseils d'installation, de branchement et d'emploi explicités dans cette notice, vous êtes assurés d'un fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du besoin de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
Service Consommateur France 02 98 05 13 13
