Type de produit	Sèche-linge à évacuation
Marque	ACEC
Modèle	SL310R
Hauteur	85 cm
Largeur	60 cm
Profondeur	57 cm
Poids	29 kg
Alimentation	220-230 V / 50 Hz
Puissance totale absorbée	2400 W (10 A)
Capacité de séchage coton/lin	4,5 kg
Capacité de séchage synthétiques/délicat	2 kg
Type de minuterie	Mécanique, jusqu'à 120 min (coton) / 80 min (synthétiques)
Système de séchage	Tambour avec évacuation d'air humide
Filtre à peluches	Oui, à nettoyer après chaque cycle
Phase de refroidissement	Oui (8 dernières minutes)
Installation en colonne possible	Oui, avec kit de superposition
Température ambiante recommandée	15°C à 35°C
Diamètre tuyau d'évacuation	100 mm
Longueur max tuyau d'évacuation	4 m avec 2 coudes / 2 m avec 3 coudes
Nettoyage extérieur	Eau savonneuse, rincer et sécher
Sécurité	Arrêt automatique, protection contre surchauffe
Conformité	Directives 73/23 CEE et 89/336 CEE

FOIRE AUX QUESTIONS - SL310R ACEC

Comment installer le tuyau d'évacuation ?

Utilisez un tuyau couplé de diamètre 100 mm. Raccordez-le à l'un des orifices d'évacuation à l'aide du raccord fourni. La longueur maximale est de 4 m avec 2 coudes ou 2 m avec 3 coudes. Assurez-vous que le tuyau n'est pas écrasé et qu'il est orienté vers l'extérieur avec un clapet anti-retour.

Quel type de prise électrique est nécessaire ?

L'appareil fonctionne en 220-230 V monophasé. Utilisez une prise avec mise à la terre conforme aux normes en vigueur. Vérifiez que le compteur et les fusibles supportent l'intensité (10 A).

Quelle est la capacité maximale de séchage ?

Pour le coton et le lin, la capacité maximale est de 4,5 kg. Pour les synthétiques et les textiles délicats, elle est de 2 kg.

Comment nettoyer le filtre ?

Après chaque utilisation, retirez le filtre situé dans l'ouverture du hublot et enlevez les peluches. Un filtre propre assure un bon fonctionnement et évite les risques d'incendie.

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que le hublot est bien fermé, que l'appareil est branché, que le fusible n'est pas grillé, qu'il n'y a pas de coupure de courant et que le minuteur est correctement positionné.

Puis-je installer le sèche-linge en colonne sur un lave-linge ?

Oui, un kit de superposition est disponible chez votre revendeur pour installer le sèche-linge en colonne sur un lave-linge à chargement frontal.

Quelle température ambiante est idéale pour le fonctionnement ?

La température ambiante ne doit pas excéder 35°C et ne doit pas descendre en dessous de 15°C pour une consommation d'énergie optimale.

Comment choisir le temps de séchage ?

Tournez le minuteur dans le sens des aiguilles d'une montre jusqu'au temps désiré (coton jusqu'à 120 min, synthétiques jusqu'à 80 min). Les 8 dernières minutes sont une phase de refroidissement. Ajustez selon l'expérience.

Puis-je sécher tous types de tissus ?

Ne faites pas sécher en machine les lainages, soieries, voilages, chlorofibres, matières caoutchoutées, plastifiées ou ouatées, et les articles traités avec des produits inflammables. Vérifiez les étiquettes d'entretien.

Que faire en cas d'anomalie de fonctionnement ?

Consultez la section 'En cas d'anomalie de fonctionnement' de la notice. Si le problème persiste, contactez un Service Après-Vente agréé en indiquant le type et le numéro de série de l'appareil (voir plaque signalétique).

MODE D'EMPLOI SL310R ACEC

Informations importantes	.	.	.	.	.	.	.	.	.	page	3
Installation	.	.	.	.	.	.	.	.	.	page	4
Emplacement	.	.	.	.	.	.	.	.	.	page	4
Raccordement électrique	.	.	.	.	.	.	.	.	.	page	5
Utilisation	.	.	.	.	.	.	.	.	.	page	6
Bandeau de commandes	.	.	.	.	.	.	.	.	.	page	6
Temps de séchage	.	.	.	.	.	.	.	.	.	page	7
Succession des opérations	.	.	.	.	.	.	.	.	.	page	8
Nos conseils	.	.	.	.	.	.	.	.	.	page	8
Entretien	.	.	.	.	.	.	.	.	.	page	9
Nettoyage extérieur	.	.	.	.	.	.	.	.	.	page	9
Nettoyage du hublot	.	.	.	.	.	.	.	.	.	page	9
Nettoyage du filtré	.	.	.	.	.	.	.	.	.	page	9
En cas d'anomalie de fonctionnement		.	.	.	.	.	.	.	.	page	9

DIMENSIONS ET POIDS	hauteur	85 cm
	largeur	60 cm
	profondeur	57 cm
	poids	29 kg
PUISSANCE DE BRANCHEMENT		220-230 V/50 Hz
PUISSANCE TOTALE ABSORBEE		2400 W (10 A)
CAPACITE DE SECHAGE	coton, lin	4,5 kg
	synthétiques, linge délicat	2 kg

Cet appareil est conforme aux Directives Communautaires suivantes:

73/23 CEE 19/02/73 (Basse tension) et modifications successives; 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

Installation en colonne

Un kit de superposition est disponible chez votre revendeur pour permettre d'installer le sèche-linge en colonne sur un lave-linge à chargement frontal.

Lisez attentivement cette notice d'utilisation avant d'utiliser votre appareil. Respectez scrupuleusement les avertissements.

Gardez cette notice pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

Avertissements

• Les avertissements suivants sont disponibles pour votre sécurité. Nous vous prions de bien les lire attentivement avant d'installer et d'utiliser l'appareil.

Installation

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Votre sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié à aucun autre système d'aération servant à d'autres appareils. Pour éviter une surchauffe, il est important que les orifices de ventilation ne soient pas obstrués.

Utilisation

• Débranche toujours l'appareil après son utilisation.
• Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage, d'où économique d'énergie. Du linge simplement égoutté ferait augmenter la consommation d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé pour préserver le joint du hublot. Le cadre doit être nettoyé après chaque utilisation. N'utilisez jamais l'appareil avec un filtre endommagé ou sans filtre. Cela pourrait provoquer un incendie.

Depannage

• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.
• Seul un Service Après-Vente recommandé est habilité à intervenir. En cas d'intervention, exigez des pièces de rechange certifiées constructeur.

Sécurité

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil. - Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. - Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du séche lingé. Contrôlez le tambour avant de mettre l'appareil en fonction.

Protection environnement

• Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissent être «récapérés» (recyclées), il est nécessaire de les déposer dans les conteneurs prévus à cet effet. Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l'appareil et détruisez le dispositif de fermeture du hublot et de la porte (selon le modèle).

Emplacement

L'appareil peut être placé dans n'importe quelle pièce à condition de se conformer aux indications suivantes.

Le sèche-linge dégage de l'air chaud et humide.

Il est donc nécessaire d'assurer une bonne aération du local où est installé l'appareil.

Un excès de condensation dans la pièce prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la pièce peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur.

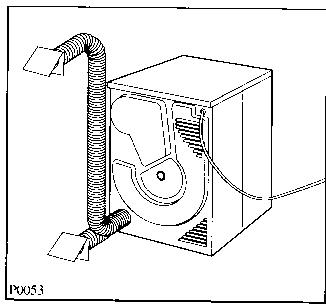

La meilleure façon d'évacuer l'air humide est d'installer un tuyau d'évacuation vers l'extérieur du local.

Utilisez un tuyau couplé de diamètre 100 mm, raccordé à l'un des orifices d'évacuation à l'aide du raccord prévu à cet effet. Le tuyau est livrable sur demande.

Le(s) orifice(s) d'évacuation inutilisé(s) doit(doivent) être bouché(s). Ne branchez jamais le tuyau sur un conduit d'évacuation existant car cela pourrait être dangereux et provoquer un mauvais fonctionnement du séche-linge.

La longueur maximale du tuyau d'évacuation peut être:

4 mètres avec 2 coudes, ou

2 mètres avec 3 coudes.

Conseil. Si le tuyau est long et le local froid, l'humidité peut se condenser dans le tuyau et se transformer en eau. Pour éviter que l'eau ne reste dans le tuyau ou ne soit refoulée dans le sèche-linge, nous vous conseillons d'ouvrir un trou "A" (3 mm) dans le point le plus bas du tuyau et de placer un récipient sous ce trou.

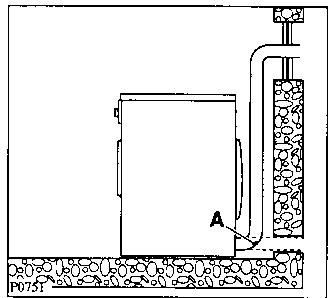

Il est nécessaire d'équiper l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille; ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches. Un débit maximum d'évacuation d'au moins 150m³/h doit être assuré.

Notre responsabilité ne saurait être engagée en cas de surchauffe provoquée par une obstruction de cette grille due à un corps étranger.

Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer.

Remarque: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une VMC (ventilation mécanique centralisée).

Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration.

Une solution très efficace est de tout simplement passer le tuyau d'évacuation par une fenêtre ou une lucarne. Ceci peut cependant présenter des inconvénients en hiver car le sèche-linge absorbe de l'air très froid (et souvent très humide) par la fenêtre ouverte, avec par conséquence un temps de séchage très long et une forte consommation d'électricité.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité du séchage sera réduite, avec une augmentation conséquente des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher.

Raccordement sur l'extérieur

L'évacuation de l'air humide peut se faire par l'arrière, l'avant ou le côté droit.

Pour cela:

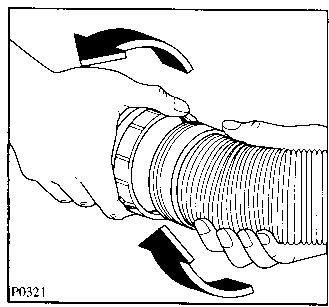

Otez le raccord de l'orifice arrière et vissez-le sur le tuyau.

Suivant la sortie d'évacuation, procédez comme suit:

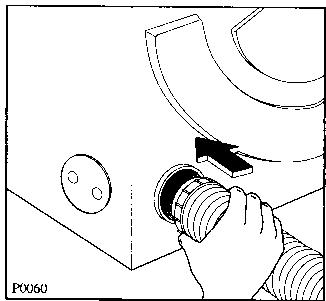

Évacuation de l'air humide par l'arrière ou le côté

Introduisez l'ensemble tuyau/raccord dans l'orifice en exerçant une légère pression jusqu'à engagement.

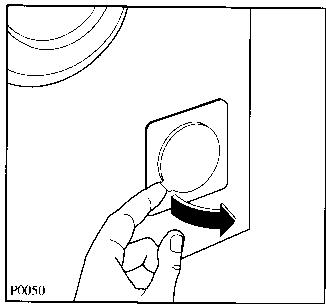

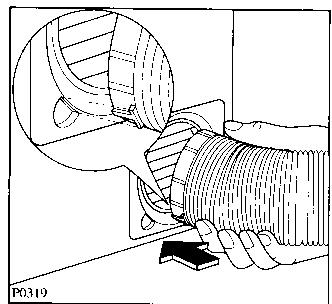

Évacuation de l'air humide par l'avant

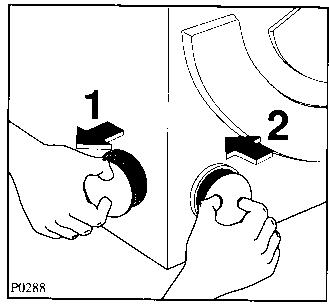

Otez l'obturateur et introduisez l'ensemble tuyau/raccord dans l'orifice en faisant correspondre la languette du raccord avec le petit renforcement de l'orifice ; pressez légèrement jusqu'à blocage.

Si vous utilisez l'orifice d'évacuation situé à l'avant, l'obturateur que vous aurez retiré servira à boucher l'orifice situé à l'arrière.

Si vous utilisez l'orifice d'évacuation situé sur le côté droit, l'obturateur que vous aurez retiré servira à boucher l'orifice situé à l'arrière.

Si le tuyau d'évacuation mesure 4 m, il ne doit pas former plus de 2 coudes quand il est en place.

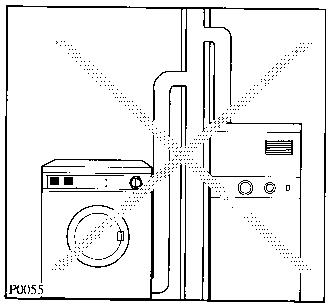

Ne raccordez jamais le tuyau d'évacuation sur un conduit de cheminée ou un conduit servant à évacuer les fumées d'une chaudière.

Installez l'appareil dans un endroit propre.

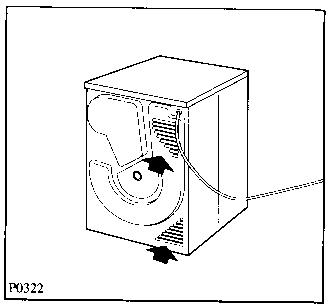

Vous devez prévoir la libre circulation de l'air autour des grilles d'aspiration situées à l'arrière de l'appareil.

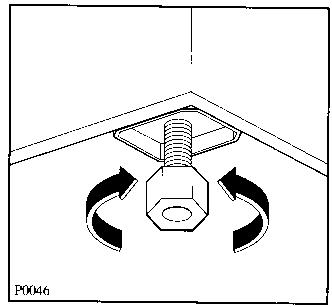

Veillez à une bonne mise à niveau de l'appareil en agissant sur les pieds régables.

Une bonne mise à niveau réduira au minimum les vibrations et le bruit lors de l'utilisation.

Important

La température ambiante du local ne doit pas excéder 35°C.

Afin de réduire la consommation d'énergie, l'appareil doit être placé dans un local où la température ne descend jamais au-dessous de 15°C.

Raccordement électrique

Ce sèche-linge ne peut être branché qu'en 220-230 V monophasé.

Utilisez un socle de prise de courant comptant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.

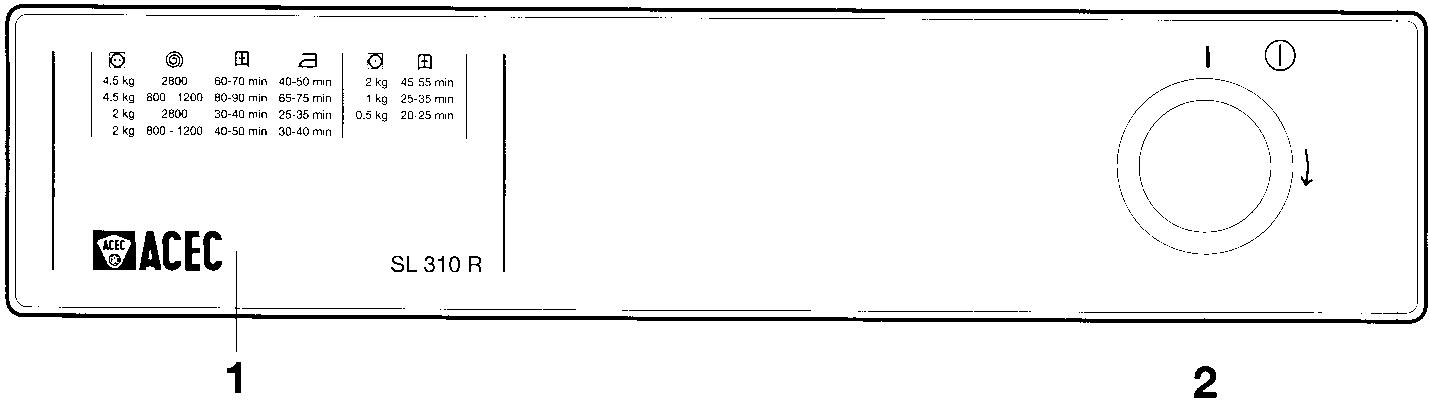

1 Carte programmes

Elle vous aide à choisir le temps convenant au linge à sécher.

2 Minuteur

Gradué jusqu'à 120 minutes pour le coton et jusqu'à 80 minutes pour les synthétiques, il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré.

Pour sélectionner un temps de séchage, tournez la manette dans le sens des aiguilles d'une montre jusqu'au temps désiré.

Ne tournez jamais le minuteur en sens inverse des aiguilles d'une montre.

En sélectionnant un temps de séchage court, tenez compte du fait que pendant les 8 dernières minutes du cycle, une phase de refroidissement est prévue pour éviter le froissement du linge.

Si à la fin du séchage le linge est encore humide, un temps de séchage supplémentaire peut être sélectionné pour parfaire le séchage.

Coton et lin (selecteur: jusqu'à 120 minutes)

Dégré de séchage	Vitesse d'essorage	Charge maxi	Durée de séchage (haute température)
Prêt à ranger	2800 tr/min	4,5 kg	60-70 min
		2 kg	30-40 min
	800 à 1200 tr/min	4,5 kg	80-90 min
		2 kg	40-50 min
Prêt à repasser	2800 tr/min	4,5 kg	40-50 min
		2 kg	25-35 min
	800 à 1200 tr/min	4,5 kg	65-75 min
		2 kg	30-40 min

Synthétiques (selecteur : jusqu'à 80 minutes)

Dégré de séchage	Vitesse d'essorage	Charge maxi	Durée de séchage (température moderée)
Prêt à ranger	essorage court	2 kg	45-55 min
		1 kg	25-35 min
		0,5 kg	20-25 min

Haute température • Température modérée

Le linge doit être convenablement essoré en machine avant d'être introduit dans le sèche-linge (800t/min. minimum).

La durée du séchage est variable selon la nature du linge, l'importance de la charge et l'intensité de l'essorage.

Les temps de séchage ne sont disponibles qu'à titre indicatif. Seule votre expérience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles.

Ne sélectionnez pas une durée de séchage trop longue dès la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongeant progressivement la durée de séchage.

Pour une charge de linge de fibres de différentes natures (coton et synthétiques résistantes, par exemple), choisissez le temps de séchage en fonction des fibres les plus fragiles et prolongez-le de 10 minutes.

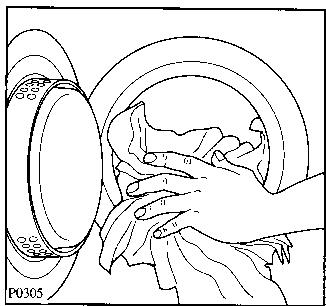

1. Placez le filge dans le tambour

Ouvrez le hublot en tirant la poignée vers l'extérieur.

Dépliez les pièces de linge une à une et introduisez-les dans le tambour. Fermez le hublot.

Veillez à ce que le linge ne reste pas entre le hublot et le filtre.

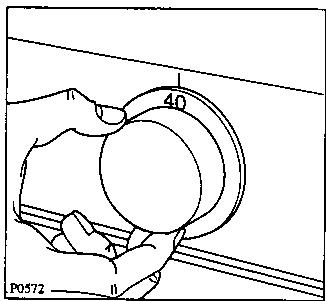

2. Sélectionnez le temps de séchage et démarrez le programme

Tournez le minuteur dans le sens des aiguilles d'une montre jusqu'au temps désiré (secteur coton ou synthétiques), la machine se met en marche.

3. À la fin du programme

L'appareil s'arrête automatiquement.

Si le linge est encore humide, sélectionnez un temps de séchage supplémentaire en tenant compte du fait que les 8 dernières minutes seront réservées à la phase de refroidissement du linge.

Sortez le linge.

Nettoyez le filtre après chaque cycle de séchage.

Un filtre propre assure le bon fonctionnement de votre appareil.

Nos conseils

Utilisez la capacité maximale de la machine : de petites charges seraient peu économiques.

Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc...).
• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant été précédemment nettoyés avec des produits inflammables
• les tissus ayant tendance à s'effilocher.
• Conformez-vous aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour à haute température. Séchage en tambour à température modérée. Séchage en tambour interdit.

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Sèchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des nœuds.
• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les écaisseurs longues à sécher.
• Triez le linge en fonction de la nature du linge et du degré d'essorage désiré.
• Évitez de sécher le linge trop longtemps : vous économiserez de l'énergie et éviterez en même temps la formation de faux plis dans le linge.

Important

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important:

N'utilisez jamais de produits abrasifs ou caustiques.

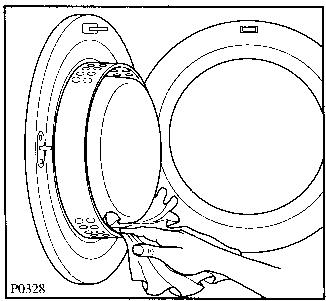

Nettoyage du hublot

Nettoyez périodiquement l'intérieur du hublot pour enlever d'éventuelles peluches ou effilochures. Un nettoyage soigneux est indispensable pour un séchage correct.

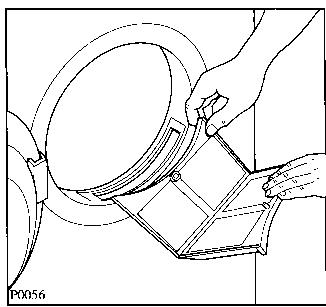

Nettoyage du filtre

Situé dans l'ouverture du hublot, le filtre doit être nettoyé après chaque utilisation, pour cela, sortez-le de son logement et débarrasssez-le des peluches.

La quantité de peluches recueillies sur le filtre ne doit pas vous inquiéter, elle est due à une usure normale du linge et non à un mauvais fonctionnement de l'appareil. Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge, provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil, ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

En cas d'anomalie de fonctionnement

En cas d'anomalie ou de panne, nous vous conseillons de lire attentivement ce qui suit avant d'appeler votre service après-vente.

Le sèche-linge ne démarre pas:

hublot mal fermé - appareil non branché - mauvais état du fusible au compteur - coupure de courant - minuteur positionné incorrectement

Le résultat de séchage n'est pas satisfaisant

• le programme choisi convient-il au linge? le temps choisi est-il correct? le filtre a-t-il été nettoyé? le tambour n'est-il pas surcharge?
• le local où le sèche-linge est installé a-t-il une aération suffisante?

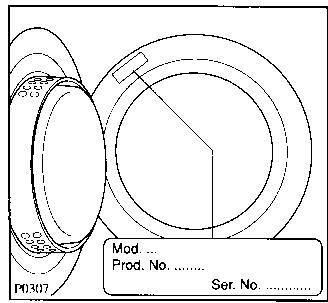

Lorsque vous contactez un service après-vente, indiquez-lui le type et le numéro de série de votre appareil.

Ces indications figurent sur la plaque signalétique (voir fig. ci-contre).
