| Type de produit | Four encastrable |
| Marque | ACEC |
| Modèle | AB256X |
| Dimensions extérieures (H x L x P) | 59,1 x 56,0 x 50,0 cm |
| Dimensions intérieures (H x L x P) | 32,5 x 42,0 x 39,0 cm |
| Volume utile | 53 litres |
| Puissance maximale absorbée | 1815 W |
| Tension d'utilisation | 230 V ~ 50 Hz |
| Alimentation | Monophasé 230 V |
| Fonctions de cuisson | Cuisson traditionnelle (sole + voûte), gril, tournebroche |
| Puissance des éléments | Sole : 1000 W, Voûte : 800 W, Gril : 1750 W |
| Éclairage intérieur | Ampoule 15 W, culot E14, 300°C max |
| Moteur tournebroche | 4 W |
| Thermostat | Thermostat de sécurité avec coupure automatique en cas de surchauffe |
| Porte | Porte démontable avec verre amovible pour nettoyage |
| Nettoyage | Nettoyage manuel avec eau savonneuse ; ne pas utiliser de vapeur chaude ou de produits abrasifs |
| Sécurité enfants | Dispositif de protection pour la porte (optionnel, disponible en SAV) |
| Garantie | 1 an (garantie constructeur), conditions spécifiques Benelux |
| Pays de distribution | Benelux (Belgique, Pays-Bas, Luxembourg) |
FOIRE AUX QUESTIONS - AB256X ACEC
Questions des utilisateurs sur AB256X ACEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four au format PDF gratuitement ! Retrouvez votre notice AB256X - ACEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AB256X de la marque ACEC.
MODE D'EMPLOI AB256X ACEC
Fours à encastrer
AB 256
Mode d'emploi Bedienungsanleitung Gebruiksaanwijzing Operating instructions

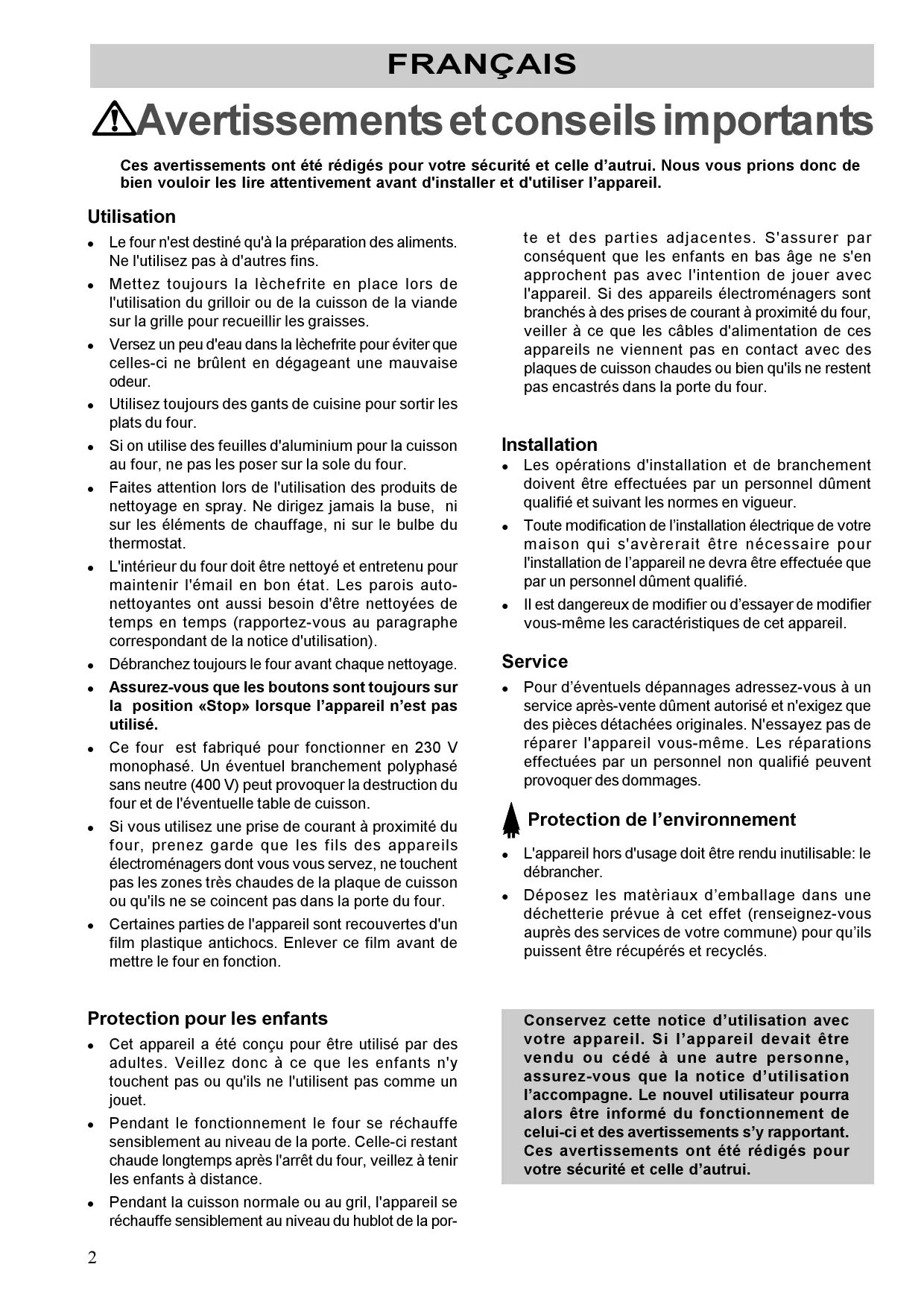

Avertissements et conseils importants
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
Utilisation
- Le four n'est destiné qu'à la préparation des aliments. Ne l'utilisez pas à d'autres fins.
- Mettez toujours la lèchefrite en place lors de l'utilisation du grill ou de la cuisson de la viande sur la grille pour recueillir les graisses.
- Versez un peu d'eau dans la lèchefrite pour éviter que les graisses ne brûlent en dégageant une mauvaise odeur. Utilisez toujours des gants de cuisine pour sortir les plats du four.
- Si vous utilisez des feuilles d'aluminium pour la cuisson au four, ne les posez pas sur la sole du four.
- Faites attention lors de l'utilisation des produits de nettoyage en spray. Ne dirigez jamais la buse, ni sur les éléments de chauffage, ni sur le bulbe du thermostat.
- L'intérieur du four doit être nettoyé et entretenu pour maintenir l'émail en bon état. Les parois auto-nettoyantes ont aussi besoin d'être nettoyées de temps en temps (reportez-vous au paragraphe correspondant de la notice d'utilisation).
- Débranchez toujours le four avant chaque nettoyage. Assurez-vous que les boutons sont toujours sur la position « Stop » lorsque l'appareil n'est pas utilisé.
- Ce four est fabriqué pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction du four et de l'éventuelle table de cuisson.
- Si vous utilisez une prise de courant à proximité du four, prenez garde que les fils des appareils électroménagers dont vous vous servez ne touchent pas les zones très chaudes de la plaque de cuisson ou qu'ils ne se coincent pas dans la porte du four.
- Certaines parties de l'appareil sont recouvertes d'un film plastique antichocs. Enlevez ce film avant de mettre le four en fonction.
Protection pour les enfants
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
- Pendant le fonctionnement, le four e la porte. Celle-ci restant chaude longtemps après l'arrêt du four, veillez à tenir les enfants à distance.
- Pendant la cuisson normale ou au gril, l'appareil se ré u hublot de la porte.
te et des parties adjacentes. S'assurer par conséquent que les enfants en bas âge ne s'en approchent pas avec l'intention de jouer avec l'appareil. Si des appareils électroménagers sont branchés à des prises de courant à proximité du four, veiller à ce que les câbles d'alimentation de ces appareils ne viennent pas en contact avec des plaques de cuisson chaudes ou bien qu'ils ne restent pas encastrés dans la porte du four.
Installation
- Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur.
- Toute modification de l'installation électrique de votre maison qui s'avérerait nécessaire pour l'installation de l'appareil ne devra être effectuée que .
- Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet appareil.
Service
Pour d'éventuels dépannages, adressez-vous à un service après-vente dûment autorisé et n'exigez que des pièces détachées originales. N'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par un personnel non qualifié peuvent provoquer des dommages.
Protection de l'environnement
- L'appareil hors d'utilité doit être rendu inutilisable : le débrancher.
- Déposez les matériaux d'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil est vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra ainsi être informé de son fonctionnement et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Sommaire
Avertissements et conseils importants
Bandeau de commande
Comment utiliser le four 4
Mise en service
Utilisation du tournebroche 5
La cuisson dans le four traditionnelle 6
Tableau pour la cuisson traditionnelle
Entretien et Nettoyage 8
Si l'appareil ne fonctionne pas
correctement 9
Conditions de garantie 12
Données techniques 10
Installation 10
Branchement électrique 11
Cet appareil est conforme aux Directives Communautaires CEE suivantes :
73/23 - 90/683 (Basse Tension) ; 89/336 (Compatibilité Électromagnétique) ; 93/68 (Directives Générales) ;
Comment lire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice :
Instructions de sécurité
Descriptions des opérations
Conseils et recommandations
Informations sur l'environnement
Dispositif de protection pour la porte du four (Mod. AB 256 X - cod. 35791)
Nos appareils sont conformes aux normes européennes de sécurité. Afin d'offrir une meilleure protection pour les enfants qui pourraient se brûler avec la porte du four en marche, il est possible d'appliquer un dispositif de protection pour la porte du four. Ce dispositif est en vente dans nos magasins de Service Après-Vente, en précisant le "Prod. no." placé sur la plaquette d'identification. Les instructions pour le montage se trouvent dans la boîte du Kit.

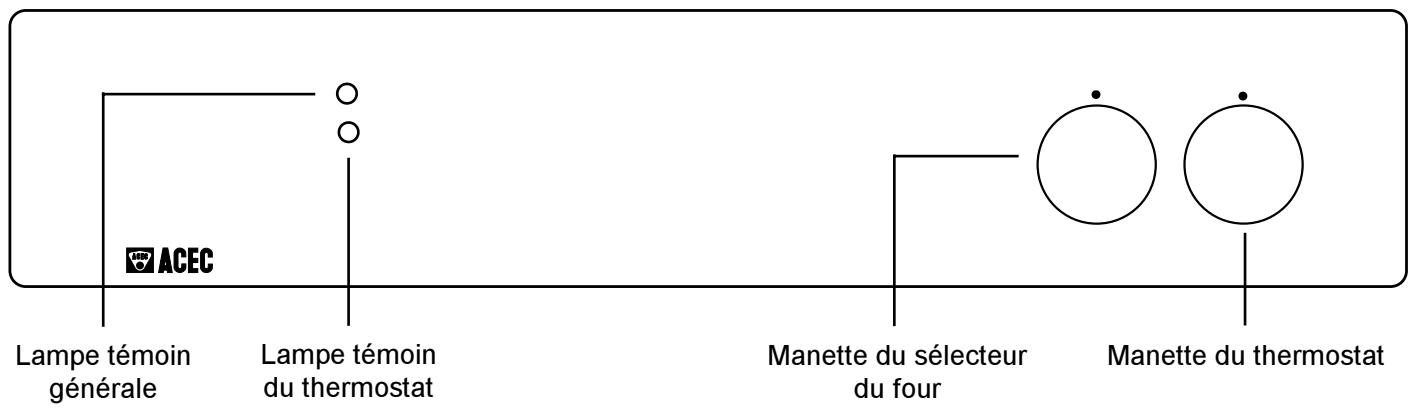

Manettes de commande
Par la manette du sélecteur (Fig. 1) on sélectionne la source de chaleur, par la manette du thermostat (Fig. 2) la température.
Position de la manette du sélecteur
Cuisson et rôtissage traditionnels
Chauffage voûte
Chauffage sole
Grilloir et tournebroche
Cuisson au four avec système traditionnel
Tourner la manette du sélecteur sur la position désirée. Tourner la manette du thermostat sur la température désirée. Amener le sélecteur sur la position (chauffage voûte) ou (chauffage sole) pour un chauffage plus accentué dans la partie supérieure ou inférieure des aliments. Dans ces positions, la température ne sera jamais supérieure à 220-240 °C, même avec le thermostat sur "max".
Grilloir
Tourner la manette du sélecteur sur la température désirée.
Lampe-témoin thermostat
Elle s'allume chaque fois que la résistance chauffe sous l'action du thermostat pour atteindre ou maintenir la température correspondant à la position affichée.
Lampe-témoin générale
Elle signale le branchement d'un élément chauffant du four.
Fig. 1
Fig. 2
Thermostat de sécurité
Il coupe l'alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat a lieu automatiquement dès que la température dans le four a baissé. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente.
Toutes les cuissons doivent être faites avec la porte du four fermée.
Mise en service
Avant d'utiliser votre four pour la première cuisson, faites-le chauffer à vide pendant une heure environ, afin d'éliminer l'odeur provenant du calorifuge.
a) Retirez impérativement les éventuelles étiquettes publicitaires ou pellicules de protection ; b) placez le thermostat sur le repère MAX et le sélecteur sur la position (E) pendant 45 minutes environ ; c) aérez convenablement la cuisine. L'isolement thermique du four ainsi que les résidus gras de fabrication dégageront de la fumée et des odeurs désagréables lors de ce premier chauffage. L'odeur ne disparaîtra complètement qu'après plusieurs utilisations du four ; d) effectuez le nettoyage lorsque le four est froid ; prenez également la précaution de laver l'intérieur du four avec une éponge humide et un détergent doux, et les accessoires du four avec un produit utilisé pour la vaisselle.
Pour ouvrir la porte du four, empoignez toujours la poignée au centre (fig. 3).
Fig. 3
Utilisation du tournebroche
Pour l'utilisation, enfournez l'ensemble support et broche sur la 2ème glissière en partant du haut.
- Engagez la pointe de la broche dans le carré d'entraînement sur la paroi arrière du four et posez la partie antérieure sur le creux de la grille-support.
- Enlevez la poignée de la broche avant la cuisson.
- Mettez en route en tournant la manette du sélecteur sur la position.
Laissez la porte du four fermée.
Ne sélectionnez pas une température supérieure à 250 °C.
Fig. 4
La cuisson dans le four traditionnel
L'air chauffé par les deux résistances en bas et en haut du four se répartit dans l'enceinte de façon homogène. Enfourner sur la glissière centrale. Utiliser les glissières en haut ou en bas pour un chauffage plus accentué dans la partie supérieure ou inférieure des aliments. Tourner la manette du thermostat sur le symbole correspondant.
Pâtisserie
La pâtisserie demande en général une température modérée (150 à 200°C) et un préchauffage de 10 minutes environ.
Pour la bonne réussite de vos préparations, n'ouvrez la porte du four qu'après écoulement des 3/4 du temps de cuisson.
Les mélanges battus doivent se décoller de la cuillère avec une certaine difficulté, car une fluidité excessive prolongerait inutilement le temps de cuisson.
Dans le cas de préparations à base de pâte brisée qui doivent être garnies avec une farce très humide, pour obtenir une pâte toujours bien croustillante il suffira de cuire le fond de tarte aux deux tiers avant de le garnir.
Ensuite, enfourner la tarte à nouveau pour compléter la cuisson.
Vandes et poissons
La viande devrait peser 1 kg au moins. Les viandes rouges très tendres, à cuire saignantes, doivent être cuites à une température très élevée (200°-250°C) pour conserver tout leur jus.
Pour les viandes blanches, les volailles et les poissons, CHOISIR une température plus basse (150°C - 175°C).
Les ingrédients du jus seront mis directement dans le plat allant au four si le temps de cuisson est court, autrement ils seront ajoutés au cours de la première demi-heure. Pour contrôler le degré de cuisson, presser la viande avec une cuillère. Si la pièce est cuite à point, la viande ne cèdera pas.
Prévoir un temps de cuisson plus court pour le rosbif et le filet.
Les rôts de viande et les volailles peuvent être placés directement sur la grille support ; dans ce cas, il faudra glisser la lèchefrite dans un gradin situé en dessous (Fig. 5). Les rôts peuvent également être placés dans des plats en terre cuite ou en verre résistant à la chaleur. Attendre 15 minutes au moins avant de découper la viande, de façon que le jus se stabilise. Verser de l'eau dans la lèchefrite pour diminuer la formation de fumées à l'intérieur du four. Si l'eau venait à se consumer pendant la cuisson, il faudra en ajouter d'autre, pour éviter la formation de vapeur.
Après cuisson, tenir les plats au chaud dans le four à la température minimale.
Attention !
Ne pas garnir le four avec des feuilles en aluminium. Ne pas placer sur la sole du four des casseroles, la lèchefrite ou la tôle à pâtisserie.
Il en résulterait une accumulation de chaleur qui nuirait au résultat de la cuisson et endommagerait l'émail.
Conseils pour la cuisson au grill
Presque toutes les viandes peuvent être grillées, à l'exception de quelques viandes maigres de gibier et des rouleaux de viande hachée. Placer les viandes et poissons, après les avoir huilés, directement sur la grille.
Celles-ci seront placées à la hauteur convenant le mieux à l'aliment à cuire. Glisser la lèchefrite dans la 1re glissière en partant du bas.
Un voile d'eau dans la léchefrite facilitera le nettoyage du four.
Temps de cuisson
Les temps de cuisson peuvent varier légèrement selon la nature et le volume des différentes préparations. Nous vous conseillons de surveiller vos premières préparations, car en réalisant les mêmes plats dans les mêmes conditions vous obtiendrez toujours les mêmes résultats.
Les temps et les températures indiqués dans le tableau qui suit sont donnés à titre indicatif.
Nous avons indiqué deux températures pour chaque aliment. Nous conseillons de sélectionner d'abord la température inférieure et de passer ensuite à la température supérieure, lorsque par exemple le mets n'est pas doré à point.
Nous vous conseillons de consulter le tableau des cuissons pour les premières utilisations du four, en l'adaptant ensuite à vos exigences et à vos habitudes.
Fig. 5
Tableau pour la cuisson traditionnelle
| QUANTITEgr. | ALIMENTS | Cuisson traditionnelle | Temps de cuissonminutes | REMARQUES | |
| Niveau | Tempé- oC | ||||
| 1000500500250 | GATEAUXAvec pâte à blancs battusAvec pâte levéePâté brisés - fond de tarteTarte à la "ricotta"Tarte aux pommesStrudelTartes à la confiturePetits foursBiscuitsMeringuesPAIN et PIZZAPain blancPain de seiglePetits painsPizzaTERRINESDe pâtesDe légumesPetites quichesLasagnesVIANDESRôti de boeufRôti de porcRôti de veauRosbifAgneauPouletDinndeCanardOieLapinPOISSONSEntierFilets | 211221112222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222 | 180180175180175180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180 | 45 ~ 6020 ~ 3520 ~ 3060 ~ 8040 ~ 6060 ~ 8045 ~ 6020 ~ 3520 ~ 3510 ~ 2090 ~ 12045 ~ 6030 ~ 4520 ~ 3520 ~ 3540 ~ 5045 ~ 6050 ~ 70100 ~ 13090 ~ 12050 ~ 70110 ~ 13060 ~ 80210 ~ 240120 ~ 150150 ~ 20060 ~ 80140 ~ 6030 ~ 40 | 1 paindans moul8 petits painssur l'échefrite |
| 1000500500250 | |||||
Remarques : Les temps de cuisson indiqués ne comprennent pas le préchauffage. Nous vous conseillons, en particulier pour les pâtisseries, la pizza et le pain, de chauffer le four pendant environ 10 minutes avant de commencer la cuisson.
Cuissons au grill
| ALIMENTS | Quantité | Cuisson au grill | Temps cuisson en minutes | |||
| Nbr. morceaux | Grammes | Niveau 4/1 | Temps. °C | Côte Sup. | Côte Inf. | |
| Bifteck | 4 | 800 | 4 | max | 10 | 8 |
| Côtes de porc | 4 | 600 | 4 | max | 12 | 8 |
| Saucisses | 8 | 500 | 4 | max | 10 | 6 |
| Poulet en morceaux | 6 | 800 | 3 | max | 30 | 20 |
| Brochettes variées | 4 | 700 | 4 | max | 12 | 10 |
| Blanc de poulet | 4 | 400 | 4 | max | 13 | 10 |
| Tomates coupées en 2 | 8 | 500 | 4 | max | 12 | — |
| Poisson, filets | 4 | 400 | 4 | max | 8 | 6 |
| Coquilles St Jacques | 6 | — | 4 | max | 12 | — |
| Croque-monsieur | 4 | — | 4 | max | 8 | — |
| Tranches de pain | 4 | — | 4 | max | 2~3 | 1 |
Entretien et nettoyage
Éteindre le four et le laisser refroidir avant d'effectuer tout nettoyage.
L'appareil ne peut être nettoyé à la vapeur chaude ni avec un appareil à jet de vapeur chaude.
Nettoyage du four
Débrancher le four avant tout nettoyage.
Le nettoyage du four est indispensable pour un usage de longue durée de l'appareil.
- Effectuer le nettoyage lorsque le four est froid.
- Nettoyer les parties émailées avec de l'eau tiède savonneuse. Éviter l'emploi de produits abrasifs qui pourraient les rayer. Les parties en acier inox doivent être nettoyées après usage avec de l'eau et essuyées avec un chiffon doux.
- Pour le nettoyage de l'intérieur du four, utiliser de l'eau chaude savonneuse ou des produits d'entretien classiques vendus dans le commerce.
- Nettoyer les surfaces vitrées lorsqu'elles sont froides. N'utiliser jamais de produits abrasifs ou d'objets tranchants.
Conseils utiles pour l'entretien du four
L'émail du four est extrêmement résistant. De toute façon, des gouttes de jus de fruits ou de sauces peuvent provoquer l'apparition de taches indélébiles.
La formation de taches sur l'émail ne compromet pas le fonctionnement du four.
Nettoyez à fond le four après chaque usage. En effet, à ce moment, les dépôts de graisse et autres s'enlèvent facilement. Si vous les y laissiez, une fumée et une odeur âcre se dégageraient à la cuisson suivante.
Nettoyage de la porte du four
Pour nettoyer complètement la porte du four, il est conseillé de la démonter en suivant les instructions suivantes :
a) Ouvrez complètement la porte. b) Soulevez les petites languettes situées sur les deux charnières et tournez-les à fond en direction de la porte. c) Refermez la porte jusqu'à ce qu'elle soit en butée (sur les languettes). d) Prenez la porte à deux mains (jamais par la poignée) et dégagez les charnières en soulevant légèrement la porte (fig. 6). e) Posez la porte sur un plan horizontal. f) Retirez les vis et soulevez légèrement le verre (A Fig. 7). g) Dégagez le verre (emprisonné en partie haute) en le tirant vers l'avant (Fig. 7).
Nettoyez la porte avec un détergent doux (produit utilisé pour la vaisselle) et de l'eau tiède. Rincez et séchez soigneusement. N'utilisez pas de produits abrasifs ou caustiques.
Remontez le verre et la porte en procédant en sens inverse.
Fig. 6
Fig. 7
Joint de la porte du four
Contrôler périodiquement le joint qui se trouve autour de l'ouverture du four et vérifier qu'il n'est pas abîmé. S'il est endommagé, ne pas utiliser l'appareil. Appelez votre centre d'assistance technique pour le faire changer. Pour nettoyer le joint, ne pas utiliser d'objets ou de produits abrasifs.

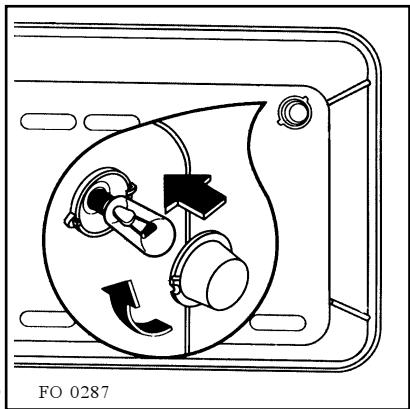

Remplacement de l'ampoule du four
Débrancher l'appareil.
Dévisser la calotte (Fig. 8).
Enlever l'ampoule et la remplacer par une autre ayant les mêmes caractéristiques et apte à supporter des températures élevées (300°C).
Tension : 230 V (50 Hz)
Puissance : 15 W
Culot: E 14
Remonter la calotte et brancher à nouveau l'appareil.
Que faire si quelque chose ne va pas
Plusieurs problèmes de fonctionnement peuvent dépendre de simples opérations d'entretien ou d'oublis et peuvent facilement être résolus sans que l'intervention de l'Assistance Technique soit nécessaire.
| PROBLEMÉ | SOLUTION |
| ■ Le four ne marche pas | ◆Vérifiez si les boutons sont régliés correctement pour la cuisson et répétez les opérations décrites dans le livret. ou ◆Contrôlez les interrupteurs de sécurité («disjoncteurs différentiels») de l'installation électrique. Si la panne se situe au niveau de l'installation, adressez-vous à un électricien. |
| ■ Le témoin (rouge) du thermostat ne s'allume pas | ◆Réglez le thermostat sur une température ou ◆Mettez le sélecteur sur une fonction. |
| ■ La lumière à l'intérieur du four ne s'allume pas | ◆Mettez le sélecteur sur une fonction. ou ◆Achetez dans un Centre d'Assistance une ampoule pour hauteures températures et montez-la en suivant les instructions fournies au chapitre «Entretien» du précédent livret d'instructions. |
| ■ La cuisson au four est trop lente ou trop rapide | ◆Consultez le contenu duprésent livret (au paragraphe «Comment cuisiner"). |
| ■ De l'humidité se forme sur les aliments et à l'intérieur du four | ◆Ne laissez pas les aliments dans le four plus de 15-20 minutes après la fin de la cuisson. |

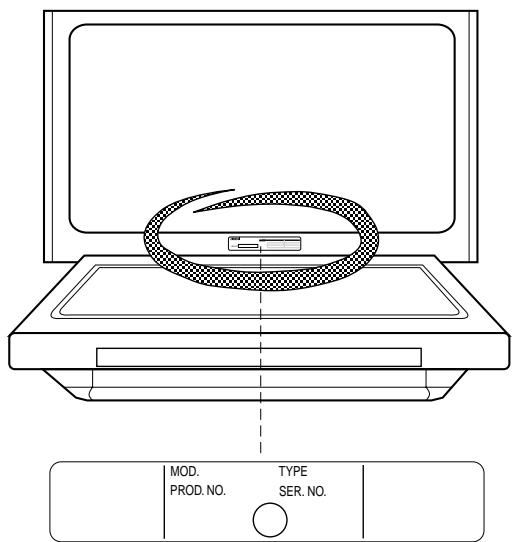

Si malgré toutes ces opérations, l'appareil ne fonctionne toujours pas, adressez-vous au service d'assistance en expliquant de quel type de panne il s'agit, le modèle de l'appareil (Mod.), le numéro de produit (Prod. n°) et le numéro de fabrication (Ser. n°) que vous trouverez gravés sur la plaquette d'identification du four.
Les pièces de rechange originales, certifiées par le constructeur du produit et portant la marque ci-dessous
sont vendues seulement dans nos Centres d'Assistance Technique et dans les Magasins de pièces de rechange autorisés.
Données techniques
| COTES D'ENCASTREMENT | Hauteur | 59,1 cm |
| Largeur | 56,0 cm | |
| Profondeur | 50,0 cm | |
| INTÉRIEUR DU FOUR | Hauteur | 32,5 cm |
| Largeur | 42,0 cm | |
| Profondeur | 39,0 cm | |
| volume utile | 53 l |
Installation
Les instructions suivantes sont destinées à l'installateur ou à l'électricien. Les instructions d'installation et de branchement de l'appareil doivent être précises, en particulier le contrôle des opérations d'installation et de branchement. Le montage sur le meuble et l'installation électrique doivent être effectués uniquement par des techniciens spécialisés et agréés.
Encastrement
Pour le bon fonctionnement de l'ensemble de cuisson encastré dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées.
Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins, dans le but d'éviter que l'on puisse entrer accidentellement en contact avec les parties électriques.
En outre, toutes les pièces de protection de l'appareil - même un éventuel panneau de protection, par exemple lorsqu'il est placé à la fin ou au commencement des éléments de cuisine - devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil.
Cotes d'encastrement (Fig. 9).
Encastrement dans un meuble colonne
La niche du meuble devra avoir les dimensions indiquées dans la Fig. 10.
Sous-encastrement
La niche du meuble devra avoir les dimensions indiquées dans la Fig. 11.
| Puisance des éléments | |
| Elément de sole | 1000 W |
| Elément de voûte | 800 W |
| Four (sole + voûte)(1000 + 800) | 1800 W |
| Grilloir | 1750 W |
| Lampe four | 15 W |
| Moteur tournebroche | 4 W |
| Puisance max. absorbée (230V - 50Hz) | 1815 W |
| Tension d'utilisation (50 Hz) | 230 V |
Fig. 9
Fig. 10
Fig. 11
Fixation dans le meuble
Placer l'appareil dans la niche du meuble. Ouvrir la porte du four et fixer le corps du four au meuble à l'aide de quatre vis à bois s'adaptant aux trous pratiqués à cet effet sur les montants latéraux (Fig. 12).
Branchement électrique
Le branchement devra être exécuté en respectant les normes en vigueur.
Avant de procéder au branchement, s'assurer que :
— les plombs ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique) ; — l'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur ; — la prise ou le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles avec l'appareillage installé.
L'appareil est livré sans câble d'alimentation. Monter un câble s'adaptant à l'alimentation disponible, avec fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble doit être muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert. Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm. Le conducteur de mise à la terre jaune/vert ne doit pas être coupé par l'interrupteur.
Le câble d'alimentation sera positionné de façon à ce qu'en aucun point il ne puisse atteindre une température supérieure de 50°C à la température ambiante.
Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant environ 3 minutes. Les câbles d'alimentation adaptés sont ceux énumérés ci-dessous ; veuillez respecter la section nécessaire du câble :
H07 RN-F, H05 RN-F, H05 RR-F, H05VV-F
Branchement électrique à la plaque à bornes
Le four est équipé d'une plaque à bornes à 3 pôles dont les conducteurs sont prédisposés pour fonctionner en 230V monophasé (Fig. 13).
Le Constructeur décline toute responsabilité au cas où les normes de prévention des accidents ne seraient pas respectées.
Fig. 12
FO 2159 Fig. 13
Conditions de garantie pour Benelux
En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit être produit ou envoyé avec l'appareil à réparer.
Conditions générales de garantie
1. Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture d'achat correspondante, à valoir à partir de la date d'achat. Si une panne se produit pendant cette période alors qu'elle est due à des défauts de matériel et/ou de fabrication, l'acheteur a droit à une réparation gratuite. 1a. Pour les aspirateurs conçus pour un usage ménager, la période de garantie générale est de deux ans. Les accessoires sont soumis à une usure directe ; ces articles de consommation sont en conséquence exclus de la garantie. 2. Le fabricant accorde un an de garantie sur les réparations effectuées par son service après-vente et sur les matières neuves montées à cette occasion, la garantie prenant cours à partir de la date de la réparation. Si une panne se produit pendant cette période, laquelle est la conséquence directe des travaux de réparations effectués ou de la matière nouvelle montée à cette occasion, l'acheteur a droit à une réparation gratuite. L'exécution des réparations ne prolonge pas la période générale de garantie couvrant l'ensemble de l'appareil. 3. Les interventions du service après-vente au domicile ne se font que pour les appareils de grandes dimensions difficiles à transporter tels que, par définition : lave-linge, sèche-linge, lave-vaisselle, réfrigérateurs, congélateurs-armoires ou bahuts, fours, cuisinières et appareils encastrés. 3a. Le principe défini au point 3 ci-dessus vaut également pour les réfrigérateurs de caravane pourvu que l'endroit où se trouve l'appareil soit situé à l'intérieur des frontières nationales et soit accessible normalement par des routes ouvertes à la circulation. En outre, au moment de l'intervention, l'appareil et son propriétaire ou son remplaçant dûment autorisé doivent être présents au lieu d'intervention convenu. 4. Si, de l'avis du fabricant, l'appareil tel que repris au point 3 ci-dessus doit être transporté à l'atelier du service après-vente, ce transport s'effectuera de la façon établie par le fabricant, aux frais, risques et périls de ce dernier. 5. Tous les appareils non mentionnés sous les points 3 et 3a, ainsi que les appareils qui possèdent les caractéristiques de fonctionnement concernées, mais dont le transport est facile, doivent être envoyés franco à l'adresse du service après-vente ou y être présentés. Pendant la période de garantie générale, le renvoi s'opère aux frais du fabricant. 6. Si une défectuosité se vérifiant pendant la période de garantie générale ne peut plus être réparée, l'appareil sera remplacé gratuitement.
Extensions de la garantie
Pour les motocompresseurs de réfrigérateurs/congélateurs (à l'exclusion du relais de démarrage et du disjoncteur thermique), il est accordé une période de garantie dégressive de 20% par an, laquelle court pendant 5 années après la date d'achat de l'appareil mentionnée sur la facture d'achat correspondante, avec réparation entièrement gratuite pendant la période de garantie générale. Après la période de garantie générale, les frais de déplacement, de main-d'œuvre et des pièces éventuelles seront portés en compte.
Exclusions de la garantie
L'exécution gratuite des travaux de réparation et/ou de remplacement tels que définis aux points y relatifs qui précèdent ne s'applique pas si :
- aucune facture d'achat ou quittance sur laquelle apparaît au moins la date d'achat et l'identification de l'appareil ne peut être présentée ou n'a été envoyée avec l'appareil à réparer ;
- l'appareil est utilisé pour d'autres buts que des buts ménagers pour lesquels l'appareil a été conçu;
- l'appareil n'a pas été installé, manipulé ou utilisé conformément aux indications figurant dans les prescriptions d'installation ou la notice d'utilisation;
- l'appareil a été réparé ou modifié de façon inappropriée par des personnes non qualifiées.
8a Si l'appareil a été encastré, sous-encastré, suspendu ou placé de manière telle que le temps nécessaire pour son enlèvement et son ré-encastrement prend au total plus de trente minutes, les frais supplémentaires occasionnés seront facturés à son propriétaire. 8b Les détériorations dues à un encastrement anormal réalisé avec le consentement du propriétaire de l'appareil ne peuvent pas être invoquées vis-à-vis du fabricant, ni de son service après-vente. 8c Les détériorations, telles que rayures, chocs ou rupture d'éléments amovibles ou démontables, qui n'ont pas été portées à la connaissance du fabricant au moment de la livraison, ne rentrent pas dans la garantie.
Avis important
Cet appareil a été conçu de manière telle que la sécurité en soit garantie. Des réparations inappropriées peuvent toutefois mettre cette sécurité en danger. Pour obtenir cette sécurité et pour prévenir également tous dommages éventuels, il est conseillé de faire exécuter les réparations exclusivement par des personnes qui possèdent les qualifications professionnelles requises. Nous vous conseillons de faire exécuter vos réparations et/ou vos vérifications par votre vendeur ou par le SERVICE ELGROEP et de n'exiger que des pièces DISTRIBUTPARTS d'origine.
Belgique
ELGROEP SERVICE
Appareils ménagers
Chaussée de Mons 719
B-1520 Halle (Lembeek)
Réparations à domicile :
Tel.: 02-3630444
Fax : 02-3630400
Pièces détachées :
Tel.: 02-3630555
Fax : 02-3630500
Telex: 22915 eluxbe
DISTRIPARTS
